Подключение варочной панели к электросети: инструкция

Встроенные в столешницы варочные панели довольно активно вытесняют с рынка традиционные электрические плиты. Широкий набор функций, современный внешний вид, безопасность и простота в эксплуатации привлекают к себе все большее количество пользователей. Но не все из них знают, что иногда такие панели вызывают много сложностей при установке и не всегда рекомендуются специалистами к использованию.

Подключение варочной панели к электросети

Существующие технические требования

Настоятельно советуем перед принятием решения о приобретении варочной плиты проанализировать индивидуальные возможности.

  1. Тип электрических сетей. Они могут быть современными с заземлением и нулевым проводом или старого образца только с нулевым проводом. Такие электрические проводки не соответствуют существующим требованиям по безопасности эксплуатации электрических приборов. Особенно тех, которые могут иметь прямые контакты с жидкостями. Варочные плиты относятся к таким аппаратам.

    Проводка в квартире должна соответствовать мощности потребления всех имеющихся приборов

  2. Мощность. В зависимости от числа панелей изменяется мощность, в среднем она составляет 5–7 кВт, некоторые модели могут иметь мощность 10 кВт. Это очень большая дополнительная нагрузка на сети, старые проводки ее не выдерживают. Интересно знать, что в домах, построенных 30 лет и более тому назад, электрическая проводка и все УЗО рассчитывались на общую мощность 3 кВт. Провода алюминиевые, в распределительных коробках скрутки, заземления нет. Такие проводки не могут выдерживать значительного увеличения нагрузок.

    Чем мощнее варочная панель, тем выше нагрузки на проводку

  3. Необходимость получать разрешение от владельцев энергетических сетей. Это вызвано тем, что не все трансформаторы высокого напряжения имеют большой запас по резервной мощности, резкое увеличение потребителей может стать причиной возникновения аварийных ситуаций.

    Несоблюдение требований может привести к возгоранию

Если вы проживаете в хрущевке, то устанавливать мощную варочную панель без монтажа новой электрической проводки, замены предохранительной арматуры и получения согласия у уполномоченных организаций запрещается. Это же касается и старых деревенских домов.

Цены на популярные варочные панели

Варочные панели

Общие советы

Подключать технику должны люди, имеющие допуск к выполнению таких работ. Если вы рискнули делать это самостоятельно, то должны понимать, что вся ответственность за последствия ложится только на вас. Но в любом случае при подключении необходимо обязательно соблюдать правила ПУЭ и рекомендации производителей.

Подключением варочной панели должен заниматься специалист

Перечень арматуры

Большинство производителей комплектует варочные панели для подключения всем необходимым, при этом специальная вилка и розетка также есть в наборе. Но не все компании так ответственно относится к потребителям: многие продают только сам аппарат, все остальные проблемы должны решаться непосредственно покупателем. Какие кабели и специальную арматуру надо покупать в специализированных магазинах?

Таблица. Элементы для подключения варочной панели

НаименованиеТехнические характеристики и краткое описание эксплуатационных особенностей

Кабели

Сечение нужно подбирать в зависимости от мощности подключаемого оборудования, в среднем рекомендуется предусматривать 1 мм2 на один киловатт. К примеру, панель мощностью 5 кВт надо подключать кабелем с сечением жил примерно 5 мм2. Количество жил зависит от особенностей проводки и может колебаться от двух (для самых старых строений с однофазной проводкой без заземления) до пяти (для трехфазной проводки с нулевым выводом и заземлением). Рекомендуется покупать ВВГнг-Ls соответствующего сечения.

Мощные розетки и вилки

Нужно знать, что подключать такие мощные потребители тока к обыкновенным розеткам категорически запрещено. Большинство установленных в квартире розеток рассчитаны на силу тока 10 А, для обыкновенного оборудования этого достаточно. Варочным панелям требуются розетки и вилки, выдерживающие 32–40 А, а некоторые особо мощные агрегаты потребляют еще больше. Если не выполнять это условие, то места контактов вилок с розетками перегреваются, и в лучшем случае нарушается целостность контакта и аппаратура перестает функционировать. В худшем случае может возникнуть пожар. Дело в том, что в настоящее время очень мало производителей, делающих розетки и вилки из специальных термоустойчивых пластиков. Абсолютное большинство для производства использует обыкновенные дешевые пластмассы, они очень быстро загораются при сильном нагревании. Это чревато очень печальными последствиями. Покупайте только качественные товары известных брендов.

Дифференциальный автомат

Современное устройство, одновременно имеющее защиту УЗО и функции автоматического выключателя. Автомат состоит из рабочей и защитной частей, может иметь двухполюсные или четырехполюсные устройства. Установлены тепловой и электромагнитный расцепители. Защитный модуль постоянно контролирует токи утечки, при их выявлении питание мгновенно прекращается. Автомат устанавливается отдельно и подключается только к варочной панели.

Цены на различные виды дифавтоматов

Дифавтомат

Для проведения работ надо иметь тестер, отвертку и плоскогубцы.

Пошаговая инструкция по подключению варочной панели

Различные производители немного меняют внешний вид своих изделий, добавляют функции, расширяют возможности управления, используют новые материалы изготовления и вносят иные модернизации. Но принципы функционирования и подключения остаются неизменными. Рассмотрим пример подключения устройства к однофазной сети, такие ситуации встречаются довольно часто и имеют свои технологические особенности.

Выбор розетки и вилки для варочной панели

Важно. Все электромонтажные работы надо выполнять только с безусловным соблюдением существующих требований по технике безопасности.

Если вы не отличаете фазу от нуля, то никогда не беритесь за какие-либо работы с электрическими бытовыми приборами.

Шаг 1. Купите недостающие кабели и арматуру. Агрегаты мощностью до 3,5 кВт подключаются трехжильным кабелем ВВГ-П 3×2,5 (сечение жил 2,5 мм

2), розетка минимум на 16 А, наличие заземляющего контакта обязательно. Надо иметь подключенный контакт, а не отрезок никуда не присоединенного кабеля. Если производитель не предоставляет в комплекте присоединительный провод, то надо купить кабель ПВС 3×2,5 и вилку не менее 16 А.

Заранее нужно купить все необходимое для подключения

Практический совет. Экономят на поставке кабелей китайские и турецкие копании, выпускающие некачественные товары, не покупайте у них варочные панели.

Совет, кстати, относится и к электрическим проводам из этих стран. Они не выдерживают нормативных значений по диаметру токопроводящих жил, причем отклонения всегда в сторону уменьшения. На погонном метре кабеля с заявленным сечением 2,5 мм2 есть участки с площадью 2,0 мм2. Неопытные пользователи доверяют надписям на изоляции и подключают мощные приборы – кабель не выдерживает, перегревается и перегорает. Последствия могут быть очень неприятными.

У недобросовестных производителей сечение кабеля не всегда соответствует заявленным значениям

Есть два выхода из такой ситуации.

  1. Выбирать сечение кабеля с запасом. К примеру, если расчеты показывают необходимое сечение 2,5 мм2, то надо покупать токопроводящие жилы сечением 3,0 мм2. Появляется надежда, что минимальное фактическое сечение не будет ниже расчетного. Но в этом случае повышается стоимость кабеля.
  2. Использовать только товары ответственных производителей. Они обойдутся дороже, но это лишь на первый взгляд убыточно. Если принимать во внимание сумму возможных потерь из-за некачественного кабеля, то их применение вполне оправдано.

Кабель лучше выбирать с запасом по мощности

Шаг 2. Проштробите канавку от подачи напряжения из домашнего распределительного щитка до места установки розетки. Подключать устройства к ближайшей распределительной коробке запрещается по двум причинам. Первая – существующий кабель установлен без достаточного запаса по мощности и не выдержит дополнительную нагрузку. Мы уже упоминали, что варочная панель может требовать до 10 кВт, это часто превышает суммарную мощность всех потребителей электрической энергии в квартире. Вторая – к устройству надо присоединять собственную арматуру.

Кабель должен проходить в отдельной штробе

В канавку монтируется кабель ВВГ-П 3×2,5. Розетка ставится немного ниже уровня панели или духового шкафа. В противном случае потоки горячего воздуха могут критически повышать температуру нагрева деталей.

Шаг 3. Присоедините провода к дифавтомату. Согласно действующим нормативным правилам коричневый провод надо прикручивать к нижней клемме под маркировкой «2», провод синего цвета к клемме «N», а желтый с зелеными полосами к шине заземления. Обращайте внимание на рекомендованный алгоритм подключения, несоблюдение правил становится причиной выхода оборудования из строя или поражения пользователей электрическим током. После монтажа кабеля можно заделать штробу и выполнить финишные работы по отделке поверхности стен.

Порядок подключения проводов к дифавтомату

Шаг 4. Очистите кабели от изоляции в распределительной коробке. К боковым клеммам прикручивайте коричневую и синюю жилы (фазу и ноль), а к центральной желтую с зеленой полоской (заземление). Закройте коробку крышкой.

Схема подключения к розетке

Шаг 5. Подключите вилку соединительного провода панели. Для этого предварительно разберите ее, снимите корпус и достаньте клеммы.

Вилку разбирают, чтобы подключить провод

Шаг 6. Пропустите провод в отверстие корпуса, удалите защиту оболочек и изоляцию проводов. Далее по схеме: коричневый и синий присоедините к боковым клеммам, а желто-зеленый к верхней центральной.

Перед подключением провода опрессовывают

Схема подключения розетки и вилки варочной панели

Важно. Концы многожильных проводов надо опрессовать наконечниками или запаять. Делать это следует обязательно, в противном случае контакты розетки со временем начнут нагреваться. Причина в том, что поверхность меди постепенно окисляется и теряет показатели проводимости. Как следствие, значительно возрастает сопротивление в местах присоединения проводов к клеммам и выделяется большое количество тепловой энергии.

После соединения всех контактов зафиксируйте провод в специально предусмотренной нише и соберите вилку. Теперь остался последний этап – присоединение корпуса варочной панели.

Подключение панели без вилки

Подключение кабеля к панели

Обратите внимание, что на задней части корпуса есть различные схемы для подключения агрегата. Панель присоединяется к однофазной, двухфазной или трехфазной проводке, каждая из них имеет свое обозначение и нарисованную схему. Мы подключаем агрегат к однофазной проводке, требуется выполнять схему 1N~. Используйте трехжильный провод марки ПВС 3×205.

Варианты схем подключения на задней части корпуса панели

Шаг 1. Снимите крышку клеммника на варочной панели, просуньте провода в отверстие, зачистите и опрессуйте концы.

Провода зачищают и опрессовывают концы

Шаг 2. Установите перемычки согласно имеющейся схеме. Однофазным надо замыкать клеммы 1, 2 и 3. Первую и вторую затяните до упора, а в третью вставьте коричневый провод и только после этого зажмите болтик. Соедините перемычкой клеммы 4 и 5, к последней прикрутите синий провод, это ноль. Земля прикручивается в задней части клеммника.

Устанавливают перемычки и подключают провода согласно схеме

Шаг 3. Зафиксируйте провод и закройте крышку. Если у вас есть тестер, то для гарантии рекомендуется прозвонить проводку на предмет замыканий и правильности подключения проводов.

Для фиксации провода необходимо закрутить болтик

Устанавливайте варочную панель на место и можете пользоваться. Мы дали инструкцию подключения маломощной панели, для аппарата на 6 кВт надо провода сечением не менее 6 мм2. Соответственно, вилка и розетка должны выдерживать ток 42А, это очень большие значения, такая электроарматура изготавливается на специализированных предприятиях.

Панель готова к использованию

Распространенные ошибки

  1. Подключение панелей мощностью более 3,5 кВт к розеткам и вилкам на 16А. Имейте в виду, что даже очень качественные изделия европейских производителей на 16А категорически нельзя применять для мощных панелей. Рассматривать некондиционные изделия китайских и многих отечественных производителей даже чисто теоретически не стоит, на практике они редко держат токи 10А.

    Неправильно подобранные розетки и вилки могут стать причиной поломки панели

  2. Попытки сэкономить на приобретении дифференциального автомата. Помните, тепловой отсекатель не может гарантировать безопасное пользование таким устройством, тем более, что во многих квартирах отсутствует эффективное заземление.

    Дифавтомат повышает безопасность эксплуатации варочной панели

  3. Кабели не имеют достаточного сечения. Мы выше упоминали, какие проблемы создают кабели недобросовестных производителей. Расчет площади кабеля зависит от нескольких факторов: вида токопроводящего металла, количества жил, количества фаз, длительности максимального потребления. Неопытные потребители считают, что зависимость связана только с мощностью, но это не так. Чтобы не сделать ошибки во время выбора сечения, всегда предусматривайте запас.

    Выбор кабеля должен выполняться с учетом мощности панели

  4. Подключение панели к соединительной коробке общей проводки квартиры. Это очень распространенная ошибка – штробить отдельные канавки нет желания. Ответственные электрики никогда не пойдут на грубое нарушение норм ПУЭ, а подключение больших дополнительных потребителей к старой проводке относится к такой категории. Чаще всего варочная панель не будет работать из-за постоянно отключающегося разъединителя. Если заменить его более мощным, то есть вероятность короткого замыкания проводки – изоляция нагревается, плавится или горит, провода касаются друг друга.

    Варочная панель и духовка должны иметь отдельные розетки

Всегда соблюдайте существующие правила и варочная панель прослужит долго и без проблем.

Видео — Подключение варочной панели к электросети

Подключение варочных поверхностей надо делать в строгом соответствии с описанной технологией. Изменения разрешается вносить только по требованию производителей. Такие панели в последнее время пользуются очень большой популярностью, они дают возможность значительно повысить комфортность пользования кухнями любых размеров. Очень функционально устройства вписываются в интерьер угловой кухни с барной стойкой. Как правильно оформить такое помещение подробно описано на страницах нашего сайта.

5 правил установки индукционной варочной панели

Индукционная встраиваемая варочная панель считается одним из самых безопасных приборов для приготовления пищи, при работе с которым полностью исключены ожоги о рабочую поверхность панели. Помимо этого, индукционные варочные поверхности обладают несколькими преимуществами перед электрическими варочными панелями. Это и сверхбыстрый нагрев, и экономный расход электроэнергии, и долговечность при правильной эксплуатации, а также оснащение современной системой безопасности. Достаточно сложный монтаж и необходимость обращения к специалистам для установки встраиваемой индукционной панели, часто заставляют покупателя сделать свой выбор в пользу электрической встраиваемой варочной поверхности.

Если же следовать всем установленным производителем правилам, то монтаж индукционной варочной панели можно осуществить собственноручно. Установленный по всем правилам кухонный прибор прослужит долго, обеспечивая вам и вашим близким безопасность.  Поэтому, если вам по душе современные технологии индукционных панелей, то вот несколько главных правил об установке индукционной варочной панели от производителя кухонной техники Graude.

Индукционная поверхность Graude IK 60.0 AC

Индукционная поверхность Graude IK 60.0 AC

36490,00₽

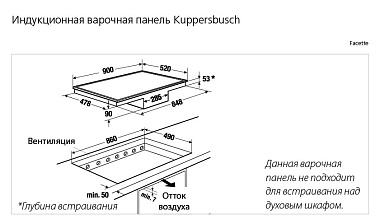

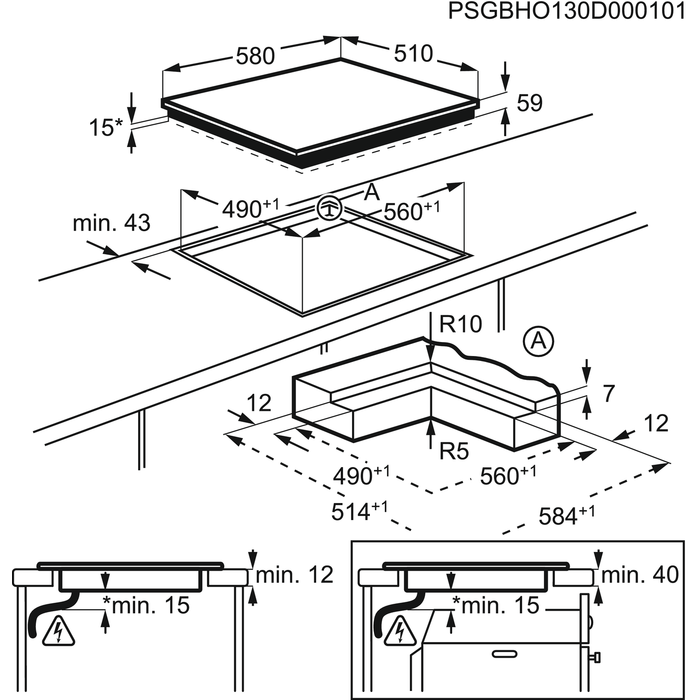

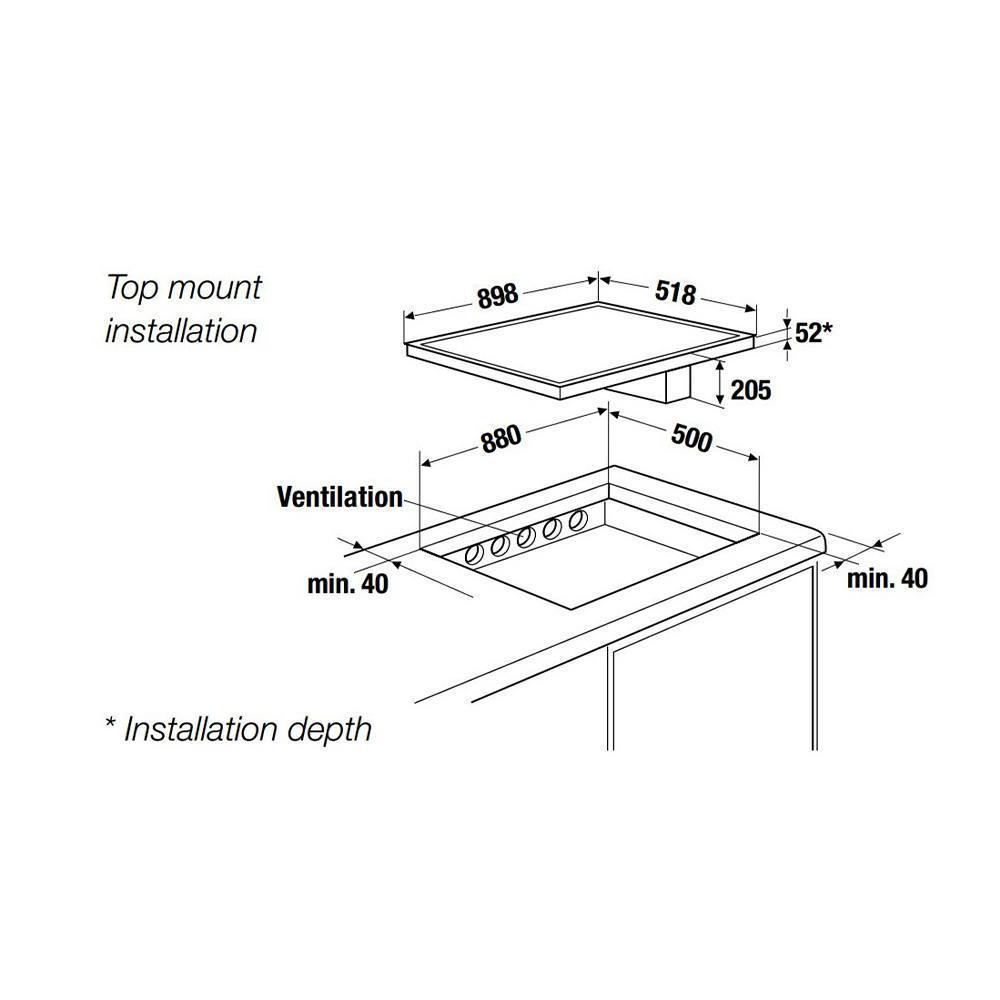

Схема установки индукционной варочной панели

Правило 1 – Изоляция прибора

Перед установкой прибора необходимо изолировать прибор приложенной изоляцией. Такой комплект теплозащиты покупается дополнительно, но у некоторых изготовителей он поставляется вместе с самой индукционной панелью. Перед установкой убедитесь в том, что все важные соединения так же изолированы.

Правило 2- Изоляция столешницы

Вместе с изоляцией самого прибора, необходимо произвести и изоляцию места выреза в столешнице. Это необходимо, что бы в месте соприкосновения индукционной панели и столешницы не попадала влага. Попадание жидкости также запрещено и на электрические части прибора. Обычно, прокладки для изоляции поставляются в комплекте с самой панелью.

Ни в коем случае не используйте силиконовую изоляцию для монтажа прибора, так как в дальнейшем будет невозможно демонтировать панель из столешницы. Выбирайте только ту изоляцию, которая выдерживает высокие температуры.

Правило 3 – Пространство для воздуха

Встраиваемой индукционной варочной панели необходимо обеспечить свободную циркуляцию воздуха. Воздух необходим для охлаждения тепловых заглушек, препятствующих передаче магнитного излучения и тепла вниз от панели. Под панелью обязательно должно оставаться пространство не менее 4 см. По этому пространству будет свободно перемещаться свободный воздух. Ошибочно считается, что большое пространство для циркуляции воздуха влияет на уровень шума, издаваемый индукционной варочной панелью. Это не так! Индукционные плиты сами по себе бесшумны, на уровень шума может влиять только неправильный выбор посуды, например, сковородка с неровным дном.  Поэтому, не заставляйте и не загораживайте свободное пространство под варочной панелью.

Электрическая поверхность Fornelli PIA 45 Luce BL

Электрическая поверхность Fornelli PIA 45 Luce BL

18657,00₽

Правило 4 – Безопасные материалы и расстояния

Если над индукционной варочной поверхностью находится навесной шкаф, убедитесь, что расстояние от шкафа до панели не меньше 65 см. Это же правило действует и для установки вытяжки.

Если вокруг индукционной панели находятся высокие стенки шкафа, то соблюдайте расстояние от границы индукционной панели до стены шкафа не менее 40 мм. Стенка шкафа должна быть выполнена из термостойкого материала или покрыта теплоизоляционным материалом.

Если поверхности встраивания изготовлены из пластика или фанеры убедитесь в том, что поверхности термостойкие (>75° C).

Правило 5 – Соседство с духовым шкафом

При монтаже индукционной варочной панели над духовым шкафом не забывайте о расстоянии для циркуляции воздуха и выбирайте встраиваемый духовой шкаф с системой охлаждения и вентилирования. Если же у вашего духового шкафа не предусмотрена система охлаждения, рекомендуем устанавливать индукционную варочную панель не над духовым шкафом, а по соседству.

При правильной изоляции прибора и встраиваемых поверхностей, а также соблюдении всех расстояний воздействие тепловых потоков встраиваемой индукционной варочной панели не отразится на работоспособности близстоящей техники и не превысит показатели пожарной безопасности.

Встраиваемый электрический шкаф с двойной системой охлаждения Graude BM 60.3 E имеет двойную систему охлаждения, что делает его удобным для комбинации с индукционной варочной панелью.

Электрический духовой шкаф Graude BM 60.3 E

Электрический духовой шкаф Graude BM 60. 3 E

51419,00₽

Поделиться ссылкой:

Индукционные Плиты Схема Электрическая - tokzamer.ru

Если прибор показал бесконечность, значит, внутри произошёл обрыв нити накаливания. Пища, которая приготовлена на такой плите, отличается безопасностью и максимальной пользой для здоровья.


Внимательно осматриваем спирали индукционных катушек.

По названию можно судить о конструкции детали. Поэтому перед самостоятельным ремонтом хорошо оцените свои шансы.
Ремонт индукционной плиты, 100% не гарантия?

Почему сгорают транзисторы? Разумеется, проверяем надежность подключения соединительных проводов.

Причем в пределах тем больших, чем больше заготовка: если для г стали можно обойтись диапазоном в МГц, то для болванки с железнодорожную цистерну начальная частота будет около Гц, а рабочая — до нескольких кГц.

Заменил транзисторы Q3, Q4.

Существуют плиты, на которых одна половина конфорок работает на электрическом, а вторая — на индукционном принципе.

Печь автоматически распознает подходящую конструкцию и сразу активируется после поворота рукояти конфорки.

Подключение индукционной плиты.

Комплектующие элементы

Соединять панель можно через розетку с заземлением и без розетки. Мы собрались приготовить пищу, включили электрическую плиту, налили жидкость в кастрюлю. Hansa Этот производитель предлагает широкий выбор кухонных плит, среди которых имеются изделия индукционного типа.

На радиаторе — диодный мост и IGBT-транзистор. Ситуация также повторилась.

Проверьте сетевой выключатель, предохранитель, а также качество соединения блока управления с платой питания и сенсорной панелью; Отказ охлаждающего вентилятора.

Ведь там, повторюсь, электроника и не три детали.

Я слыхал, что в СССР их производство наладил иркутский авиационный завод, причем говорят реально работала очень надежно. Если бы это была обычная электроплита, то возник бы ожог.

Для этого нужен мультиметр.

Расплав, который в такой печи еще и сердечник катушки, до некоторой степени собирает магнитное поле возле нее, но все равно, для получения приемлемого КПД понадобилось окружать всю печь мощным ферромагнитным экраном.
Плита индукционная ПЭИ-40. Теория. Ремонт.

Статья по теме: Составление энергопаспорта

4 ноя 2014

Они есть в продаже, или его можно изготовить из толстой стальной сковороды.

Стеклокерамическая поверхность плиты покрывает индукционную катушку с протекающим электрическим током частотой в 50кГц. Это усложняет ремонт плиты, ведь панели встраиваются в столешницы кухонного гарнитура, к которой крепятся снизу. Заключение Многие причины неисправности варочных поверхностей связаны с электрической схемой.

Посуду выбирают по таким параметрам: Диаметр дна более 12 см. Без посуды ничего греться не будет. Его так же, как и все остальные электрические части плиты, проверяют мультиметром на наличие сопротивления.

Это не микроволновка. Большинство современных моделей имеет стеклянную поверхность, обработка которой не составляет труда. Чтобы испытать действие индукционной плиты, налейте в емкость воды и установите на панель. Тигельных печей индукционного типа, самых простых в исполнении и наиболее популярных среди самодельщиков.

При этом все позиции рекомендуется проверять по несколько раз. Если термопара перестала функционировать, то в первую очередь штырь очищается от загрязнений. Значительная сложность в процессе конструирования плиты возникает на стадии подбора качественного материала для создания основания варочной поверхности. Остановимся еще на одном условии: Площадь поверхности обеих катушек а они конструктивно плоские должна быть максимально одинаковой.

Интересное от ESpec


Поэтому, если плита перестала функционировать, то в первую очередь определяется тип поломки, а затем делается выбор: отдать прибор в сервисную мастерскую или самостоятельно решить проблему. А меняя мощность, частоту и расположение детали в индукторе, можно нагреть именно нужное место именно как надо, см. Ее развитие потребовало появления в продаже недорогих транзисторов, способных отдавать мощность в несколько кВт на высоких частотах.

Оттого нагрев происходит быстрее и экономит время для приготовления пищи. На упрощенной схеме он обозначен как Cr. Корпус генератора обеспечивает эффективный обдув всей схемы.

К их преимуществам стоит отнести большую экономичность, максимально быстрый прогрев посуды, наличие таймера и регулятора температуры, а также легкость обслуживания. К сожалению, даже такая высокотехнологичная техника, как индукционные варочные панели, может выходить из строя.
Плита индукционная: плюсы и минусы

Сообщить об опечатке

Индукционная плита вполне себе безопасна.

А индукционные? Высокая сила тока приводит к поломке переключатели. Производят гибридные варочные плиты с разными конфорками.

Для приготовления пищи можно использовать только те кастрюли и сковородки, которые изначально предназначены для таких варочных поверхностей.

Затем нужно аккуратно снять декоративную поверхность, для получения доступа к внутренностям. Попробую сделать ремонт индукционной плиты сам.

Если вышеуказанные причины отсутствуют, разбираемся с температурными датчиками и панелью управления. Если на поверхности присутствуют жировые загрязнения, то система может просто не распознавать касания человека. Но специализированные сервисные центры требуют значительную плату за свои услуги. Следовательно, наружу из него уйдет 0,5 кВт или Вт.

Посуду выбирают по таким параметрам: Диаметр дна более 12 см. Нет раскаленных поверхностей Используя дома индукционную плиту сложно устроить пожар. В случае выхода из строя вентилятора, выполните его замену. Преимущества и недостатки Современная схема индукционной плитки позволяет добиться максимальных показателей КПД, существенной экономии электроэнергии, а также минимальных рисков получения термического ожога.

После снятия посуды рабочую зону не нужно отключать вручную — это происходит автоматически. Чаще всего — это сталь. После снятия посуды — плита автоматически отключается.

Для самодельных печей на мощность до 3 кВт пойдет индуктор из голой медной трубки диаметром 10 мм или медной же голой шины сечением не менее 10 кв. Примечание: для сравнения — индуктор для плавильной печи на кг стали согнут из медной трубы 40 мм наружным диаметром и 30 внутренним. В таком случае надо полностью обесточить индукционную плиту перед началом ремонта, чтобы не допустить поражения электрическим током. Обмотки — из эмалированного провода 0,,2 мм. Чтобы убедиться, соответствуют ли индукционные плиты таким нормам, было проведено исследование с участием группы добровольцев различного возраста и пола.
Индукционная плита или Электрическая плита ИНДУКЦИЯ Midea Плюсы и Минусы Обзор варочная панель Midea

Как правильно подключить варочную панель и духовой шкаф

В последнее время очень часто в многоквартирных домах с электроплитами, происходит их замена на варочные панели и духовые шкафы от известных производителей Bosch, Electrolux, Zanussi, Samsung, AEG, Hansa и других.
И это всецело оправдано, потому что они очень удобны в использовании и управлении, а так же очень красиво выглядят.

Как подключить духовой шкаф

Подключить электрический духовой шкаф своими руками проще некуда. Просто необходимо евро вилку вставить в евро розетку.  Максимум может понадобится замена розетки старого образца на новую. Но важно учитывать следующие моменты:

  1. Для вашей безопасности необходимо, что бы в розетке были подключены заземляющие контакты отдельным проводником с электрощита. А это невозможно сделать, если у Вас старая 2 проводная система. Важно, что бы кабель электропитания на духовой шкаф подключался к Узо или Диф-автомату в электрощите.
  2. Как правило, потребляемая мощность духового шкафа не превышает 3.5 Киловатта, поэтому для его работы хватает обычной электропроводки. Обязательно проверьте по паспорту величину максимальной потребляемой мощности если она окажется более 3.5 кВт, но менее 5 Киловатт, тогда необходимо проложить с электрощита отдельный кабель сечением 3х2. 5 кв. миллиметра и подключить его к автомату на 25 Ампер.
  3. Лучший вариант, когда духовой шкаф подключается на отдельный автомат, потому что из-за большой потребляемой им мощности при работе- становится практически не возможным совместная работа других электроприборов. Например, если при работе духового шкафа, включить в ту же линию электрочайник или другой менее мощный бытовой прибор, то будет выбивать автомат.

Как подключить электрическую варочную панель

С подключением варочной панели все гораздо сложнее. Хорошо если у Вас квартира без газопровода, значит в ней будет установлена на кухне большая электрическая розетка, специально сделанная под электроплиту. Вам будет необходимо только купить под нее совместимую вилку и подключить по этой инструкции. Если нет, тогда придется с электрощита привести питание на варочную панель отдельным медным кабелем марки ВВГнг с сечением жил не менее 4 мм², а лучше 6 мм². При чем подключать его необходимо к отдельному автомату на 32 Ампера (для 4 мм²) или 40 А (для 6 мм²).

Кто пользовался варочной электрической панелью, тот знает о ее удобстве- конфорки нагреваются моментально. Но это достигается благодаря большой потребляемой мощности варочной панелью. Обычно она берет из электросети максимально более 7 Киловатт. Поэтому многие модели выпускаются с возможностью не только подключения к однофазной сети 220 Вольт, но и двух- или трехфазной электросети на 380 Вольт. Поэтому перед подключением следует проверить схему в клеммной коробке. Но обычно с завода идет собранное подключение на 220 Вольт. Она выглядит для варочной панели Bosch следующим образом.
Первые 3 контакта с перемычками к ним подключается фазный провод (в моем случае серого цвета). Четвертый и пятый контакт с отдельной перемычкой на них подключается нулевой проводник синего цвета.

Заземление подключается под отдельный болтик с соответствующим значком возле места входа кабеля в клеммную коробку (в самом верху по центру).

Если у Вас квартира, тогда ничего менять нет необходимости, потому что у Вас только возможно подключение к однофазной электросети на 220 Вольт.

Если же у Вас частный дом с вводом на 380 Вольт, тогда для распределения нагрузки по фазам- рекомендую подключить варочную панель на 2, а лучше 3 фазы. Для этого необходимо будет снять перемычки согласно схемам из паспорта. Рассмотрим как подключить на примере варочной панели Bosch.

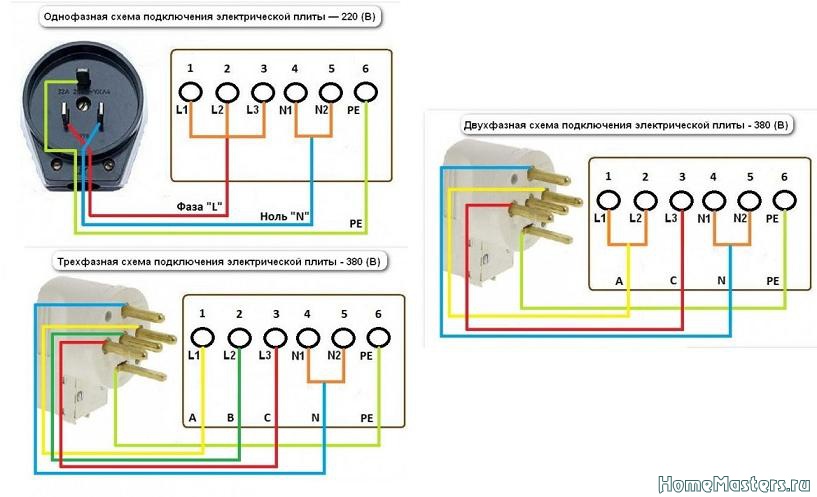

  1. Верхняя схема 1N— однофазное подключение на 220 Вольт.
  2. Средняя схема 2N— двухфазное подключение на 380 Вольт. Необходимо будет снять перемычку между 2 и 3 контактом. Две разноименные фазы подключаются на 3 контакт L2 и на 2 контакт L1. Ноль— на 5 контакт. Понадобится гибкий четырех жильный кабель марки ПВС 4х4 мм².
  3. Нижняя схема 3N— трехфазное подключение на 380 Вольт. Снимаются перемычки между 1, 2 и 3 контактами. На них же подключается 3 разноименные фазы- L1, L2, L3. Последовательность не имеет значения. На 5 контакт все так же садится ноль. Понадобится гибкий пяти жильный кабель ПВС 5х4 мм².

При подключении на 380 Вольт, будьте внимательны и не посадите фазу на нулевой или заземляющий контакт- это чревато при включении возникновением поломки или получением электротравмы.

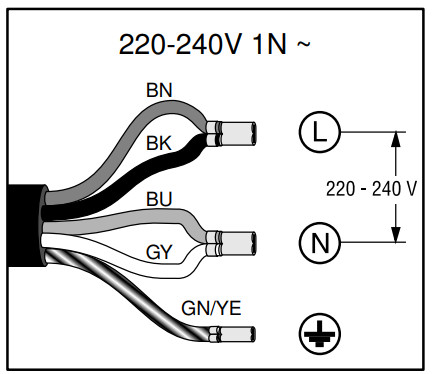

Из некоторых моделей варочных панелей выходит 5 жильный кабель, у которого две жилы будут соединены попарно. Пример на картинке. Если взглянуть на бирку электрического кабеля, то станет понятно, что при подключении на 220 Вольт- пара синего и серого подключаться будет к нулю, пара черного и коричневого- на фазу, а одиночный желто-зеленый- на заземление. При необходимости подключения на 380 Вольт придется разъединить пары и подключать согласно схемы в инструкции к панели.

После того как со схемой подключения разобрались, необходимо будет подключить вилку и при необходимости розетку. Как подключить вилку и розетку на 380 Вольт читайте в этой нашей инструкции, а подключение на 220 Вольт для варочной панели будет аналогичным как и для электроплиты- инструкцию смотрите здесь.

Некоторые люди значительно упрощают подключение, делая его без розетки и вилки. При этом кабель, выходящий из панели подключается сразу к электропроводке через маленький пластиковый щиточек или бокс с винтовыми зажимами. Я, как опытный электромонтажник, рекомендую все же подключать с использованием розетки и вилки. Так получается более красиво, надежно и практично.

При первых включениях, особенно духового шкафа может появляться неприятный запах от заводской краски. Не переживайте он со временем исчезнет.

Как включить индукционную плиту — инструкция по использованию

Индукционные плиты – достаточное новое веяние в мире бытовой техники. Но их уже успели полюбить многие за безопасность и привлекательность. Хотя сама система нагревания появилась более 30 лет назад. Они обладают принципиально отличающимся действием, отгораживающим их особняком от газовых и электрических плит. Не стоит теряться, обращаться с таким прибором ничуть не труднее, чем с привычными видами приборов.

Как правильно включить индукционную плиту

@vestnikao.ru

В центре конструкции представлена индукционная катушка, которая нагревает катушку. Витки намотаны специальным многожильным проводом. Электромагнитное поле образуется при прохождении электрического тока по намотке. Вихревые токи, которые образуются, обеспечивают нагревание конфорки.

Для индукционных используют исключительно посуду из ферромагнитных сплавов.

Перед первым включением обязательно выберите комфортное место установки и очистите поверхность от возможных загрязнений. Прибор подключают к сети медным проводом и загорается дисплей. Там высвечиваются кнопки «вкл/выкл», нажав на которые вы запустите механизм. Далее прибор позволит вам выбрать функционал, который необходимо выполнить.

Как пользоваться индукционной плитой

@youtube.com «Работа не Work»

Чтобы не было неожиданностей, советуем вам предварительно изучить инструкцию производителя. В первые минуты после включения в комнате может появиться запах жжёной резины. Это не страшно и бывает довольно часто. Через несколько минут неприятный запах исчезнет.

Как правило, кнопки управления дают возможность контролировать отдельно каждую зону. Мощность нагревания устанавливается от 0 до 9. Далее подбираем подходящую по составу посуду, разбираемся в режимах варки и приступаем к готовке.

Чтобы выключить плиту, необходимо нажать на кнопку «старт/стоп» или подождать, пока конфорки перейдут в режим ожидания.

Режимы

@imperia-tv.com.ua

Все плиты делятся на два больших вида: с сенсорным и механическим управлением. Каждая модель отличается собственными свойствами и особенностями управления, но общий смысл управления не слишком меняется.

  1. Кнопки «+» и «-» означают прибавить или отнять мощности.
  2. Цифровая шкала позволяет вручную установить значение – справа на увеличение, слева на уменьшение.
  3. Механический регулятор даёт возможность сделать выбор по указанию стрелок.

Плиты из премиального сегмента обладают автоматическими датчиками. Они работают самостоятельно, определяя габариты используемой посуды.

В некоторых плитах существуют дополнительные режимы. К примеру, сохранение определённой температуры приготовленного супа, или медленный подогрев молока. Подробно обо всех преимуществах индукционной плиты написано в инструкции к ней.

Особым достоинством пользуются плиты, обладающие режимом аварийного отключения. Все конфорки моментально отключаются, если на плитку пролилась жидкость.

Блокировка и разблокировка

@tehnika.expert

Для безопасности маленьких детей или животных, которые любят бродить по мебели, существует режим блокировки. Как правило, на панели располагается кнопка с изображённым на ней замком. Её нажатие производит полную блокировку управления. При необходимости отменить действие, нужно нажать одновременно кнопки «+» и «-».

Чего делать нельзя?

Индукционные плиты считаются безопасными, если находиться рядом с работающих прибором не более трёх часов в сутки. При этом панель не нагревается полностью. Заготовленные заранее продукты можно уложить рядом с посудой, стоящей на конфорке.

Однако есть ряд правил, которыми не стоит пренебрегать:

  • снимать посуду следует аккуратно, не касаясь зоны нагрева;
  • не использовать посуду с деформированным дном;
  • параметры кастрюли должны соответствовать размерам конфорки;
  • не допускайте попадание влаги на рабочую зону;
  • очищение проводят только после отключения электропитания;
  • соблюдать меры безопасности при работе с электрическими приборами.

Особое внимание уделяется людям с кардиостимуляторами. При работе индукционной плиты им нельзя находиться вблизи прибора.

Как выключить индукционную плиту?

@icon-icons.com

Чтобы произвести выключение нажимают кнопку «стоп» или «выкл», а затем вынимают шнур из сети. Нужно подождать несколько минут, пока поверхность не охладится.

Правила эксплуатации

Поверхность плиты обычно выполнена из закалённой стеклокерамики. За ней требуется определённый уход. В частности, используют мягкие салфетки и средства для ухода за индукционными приборами.

Протирать панель нужно после каждого воздействия, чтобы грязь не застаивалась. Потом её будет очень сложно очистить. После мытья вытрите насухо.

Применяйте грамотно подобранную посуду и соблюдайте технику безопасности. В этом случае бытовая техника не принесёт неприятностей. Не допускайте просыпания соли и сахара на панель. Сразу смахните и протрите поверхность.

Индукционный нагреватель для лабораторий и магазинов

В сообщении объясняется, как сделать небольшую самодельную цепь индукционного нагревателя для лабораторий и магазинов для выполнения небольших нагревательных работ, таких как плавление украшений или кипячение небольшого количества жидкостей с помощью электричества или батареи. Автор: г-н Суни и г-н Наим

  1. Цели и требования к цепи
  2. Наша задача состоит в том, чтобы создать индукционную цепь для использования от 12 В до 24 В с плоской спиралью, в которой можно довести до кипения пол литра воды. как можно меньше времени.
  3. Основная цель - заставить индукционную цепь работать, но есть и другие проблемы, которые описаны ниже.
  4. Емкость, в которой должна кипеть вода, изготовлена ​​из нержавеющей стали с двойными стенками и изолирована, а расстояние между внешней и внутренней емкостью, где работает индукция, составляет около 5-7 мм.
  5. Мы выбрали индукцию, чтобы защитить электронные компоненты от тепла обычного спирального нагревателя, которое возможно, когда резервуар изолирован.
  6. Внешний контейнер имеет диаметр Ø 70 мм, а пространство для электронных компонентов имеет высоту 20 мм, поэтому еще одна проблема - посмотреть, есть ли у нас место для компонентов.
  7. К источнику питания подключен переключатель наклона, который отключает питание индукционной петли в случае наклона контейнера на 15 градусов и более. Когда питание индукционной цепи прерывается, включается звуковой зуммер.
  8. Далее к индукционной петле подключаются два термостата.Один термостат, который отключает питание индукционной цепи, когда вода достигает точки кипения, и другой термостат, который поддерживает температуру воды около 60 градусов - не знаю, потребуется ли для этого программируемая схема. Я также хотел бы знать, есть ли в наличии инфракрасные термостаты.
  9. Я знаю, что это сразу много, но, как уже упоминалось, основная цель - заставить индукционную цепь работать. Можно ли прислать нам список необходимых компонентов и схему электрической схемы.
  10. Будем рады услышать от вас!
  11. С уважением, Суни Кристиансен
  12. Привет, сэр, мне нужна электрическая схема индукционного нагревателя для нашего магазина, у нас есть серебряный ювелирный магазин
  13. , поэтому я хочу плавить серебро, а иногда и золото, но если вы отправите небольшую схему с бестрансформаторным источником питания, который будет будь добр ко мне.
  14. Я видел в Интернете очень маленький проект по индукционному нагревателю, но я не могу найти блок питания без тензодатчика, вы можете мне помочь, если вы отправите и проект индукционного нагревателя, и его источник питания бестрансформаторный

Дизайн

В одном из предыдущих постов мы узнали базовый метод проектирования индивидуальной схемы индукционного нагревателя путем оптимизации резонанса цепи LC-резервуара, здесь мы собираемся применить ту же концепцию и посмотреть, как предложенная самодельная схема индукционного нагревателя может быть построена для использования в лабораториях и ювелирных магазинах.

На следующем рисунке показана стандартная конструкция индукционного нагревателя, которую пользователь может настроить в соответствии с его индивидуальными предпочтениями.

Принципиальная схема

Работа контура

Вся схема сконфигурирована на основе популярной полномостовой ИС IRS2453, которая действительно делает проектирование полномостовых инверторов чрезвычайно простым и надежным. Здесь мы используем эту ИС для создания цепи инвертора индукционного нагревателя постоянного тока в постоянный.

Как видно из конструкции, IC использует не более 4 N-канальных МОП-транзисторов для реализации полной топологии мостового инвертора, кроме того, IC включает в себя встроенный генератор и сеть самонастройки, что обеспечивает чрезвычайно компактную конструкцию схемы инвертора. .

Частоту генератора можно регулировать, изменяя компоненты Ct и Rt.

Н-мост МОП-транзистора нагружен контуром LC-резервуара с использованием бифилярной катушки, которая вместе с несколькими параллельными конденсаторами образует индукционную рабочую катушку.

Микросхема также включает распиновку для отключения, которая может использоваться для отключения ИС и всей схемы в случае катастрофических обстоятельств.

Здесь мы использовали сеть ограничителя тока на транзисторе BC547 и сконфигурировали ее с выводом SD IC для обеспечения безопасной реализации схемы с управляемым током. С такой компоновкой пользователь может свободно экспериментировать со схемой, не опасаясь сжечь силовые устройства во время различных операций оптимизации.

Как обсуждалось в одной из предыдущих статей, оптимизация резонанса рабочей катушки становится ключевым моментом для любой цепи индукционного нагревателя, и здесь мы также следим за точной настройкой частоты, чтобы обеспечить наиболее благоприятный резонанс для наших индукционный нагреватель LC цепи.

Не имеет значения, имеет ли рабочая катушка форму спиральной бифилярной катушки или цилиндрической спиральной обмотки, до тех пор, пока резонанс правильно согласован, можно ожидать, что результат будет оптимальным для выбранной конструкции.

Как рассчитать резонансную частоту

Резонансную частоту для контура резервуара LC можно рассчитать по формуле:

F = 1/ x √LC Где F - частота , L - индуктивность катушки (со вставленной магнитной нагрузкой), а C - конденсатор, подключенный параллельно катушке. Обязательно укажите значение L в Генри и C в Фараде . Вы также можете использовать это программное обеспечение для расчета резонанса для определения значений различных параметров в конструкции .

Значение F может быть выбрано произвольно, например, мы можем предположить, что оно составляет 50 кГц, затем L можно определить путем измерения индуктивности рабочей катушки, и, наконец, значение C можно найти, используя формулу выше , или указанное программное обеспечение калькулятора.

При измерении индуктивности L убедитесь, что ферромагнитная нагрузка прикреплена к рабочей катушке, а конденсаторы отключены.

Выбор конденсатора

Поскольку предлагаемый индукционный нагреватель для лабораторных работ или плавки украшений может потребовать значительного количества тока, конденсатор должен быть рассчитан на работу с высокой частотой тока.

Чтобы решить эту проблему, нам, возможно, придется использовать несколько конденсаторов параллельно и убедиться, что конечное значение параллельной комбинации равно расчетному значению. Например, если рассчитанное значение составляет 0,1 мкФ, и если вы решили использовать 10 конденсаторов параллельно, тогда значение каждого конденсатора должно быть около 0,01 мкФ и так далее.

Выбор резистора ограничителя тока Rx

Rx можно просто рассчитать по формуле:

Rx = 0.7 / Макс. Ток

Здесь максимальный ток означает максимальный ток, который может быть допустим для рабочей катушки или нагрузки без повреждения МОП-транзисторов и для оптимального нагрева нагрузки.

Например, если оптимальный ток нагрева нагрузки определен как 10 ампер, то Rx может быть рассчитан и рассчитан для

Индукционных варочных панелей

- переносных индукционных варочных панелей

Перейти к основному содержанию ИКЕА
  • Продукты
  • Номера
ИКЕА Поиск
  • Продукты
  • Номера
  • Окончательное оформление
  • Открытие и закрытие магазинов
  • Обслуживание клиентов
  • Предложения
  • Вдохновение
  • Зеленая энергия - переключись и сэкономь
  • ИКЕА Еда
Продукты

Индукционные варочные панели, индукционные плиты и индукционные варочные панели

  • Twitter
  • Youtube
  • Instagram

01622 872821

Икс

Ваша корзина пуста

пожалуйста, подождите
  • Главная
  • Купить онлайн
    • Корзина
    • политика конфиденциальности
    • Условия продажи и поставки
    • Индукционные сковороды
    • Индукционные варочные панели со столешницей
    • Авторизоваться
  • Продукты
    • Сплошной верх Slider® Induction
    • Многозонная индукция
      • Варианты индукционной варочной панели
      • Индукционные печи, встроенные в печи
      • Многозонная индукция
      • Индукционная плита для мидий 12 зона
    • Французские планча
      • Мастер-класс по приготовлению планча
      • Планча останавливает кошмар шеф-повара
      • Планча или сковорода - объяснение французской планчи
      • Chrome Plancha
    • Наборы для приготовления пищи на острове
    • Настенные гарнитуры
    • Индукционные люксы Peninsula
    • Почему печь на заказ
    • Индукционная плита с четырьмя конфорками и духовкой
    • Индукционные плиты
      • Индукционные плиты на столешнице
      • Доступные индукционные печи
      • Индукционные плиты 4,5,6,7 и 8 конфорок
    • Встроенная водяная баня sous vide
    • Саламандры
    • Линия приготовления чистого воздуха
    • Кулинария в театре с индукцией
    • Контрольные индукционные кастрюли
  • новые продукты
    • Новые планча, которую легко чистить
    • ТурбоПланча®
  • Проекты
    • Проекты 2020
    • Проекты 2019
    • Проекты 2018
      • Fordwich Arms - Кентербери
      • Натан Outlaw - Корнуолл
      • Эйзль - Эдинбург
      • Роганич - Лондон
      • The White Horse Inn - Саттон - Западный Сассекс
    • Проекты 2017
      • Поместье Комб-Гроув - Ванна
      • Nunsmere Hall - Нортвич
      • St James 'Court Hotel - Лондон
      • Симпсоны - Бирмингем - 1 звезда мишлен
      • Pascere - Брайтон
      • Хаксли - Глостершир
      • Старое почтовое отделение - Маргейт
      • Wreckfish - Ливерпуль
      • Камбуз суперяхты - Монако
      • Р. Noone & Sons Ltd - Стокпорт
      • Аррас - Йорк
      • Черный лебедь - Олдстед - Йорк
      • Заповедник больших кошек - Смарден-Кент
      • Сток Милл - Норвич Норфолк
    • Камбуз суперяхты - Монако
    • Montagu Arms - Beaulieu - 1 звезда Мишлен
    • Casamia - Бристоль - 1 звезда Мишлен
    • Lumière - Cheltenham - ресторан года Англии 2016 года по версии Автомобильной ассоциации Великобритании
    • Johns House - Лестер - 1 звезда Мишлен
    • Набор - Брайтон
    • Pony and Trap - Chew Magna - 1 звезда Мишлен
    • Alimentum - Cambridge - 1 звезда Мишлен
    • Treby Arms - Плимут - 1 звезда Мишлен
  • О нас
    • Наша команда
    • Устойчивость индукционных плит Control
    • Справочные сайты
    • Установка индукционного варочного гарнитура
    • Пожизненная гарантия
    • Почему мы такие же хорошие, как и есть?
      • Индукционные плиты - почему мы так хороши в своем деле
      • Почему мы хорошо разбираемся в дизайне коммерческих кухонь и почему это не всегда нужно.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
