Как правильно подключить китайский цифровой вольтамперметр. Какие существуют схемы подключения. Как откалибровать и настроить вольтамперметр. На что обратить внимание при монтаже.
Виды и особенности китайских цифровых вольтамперметров
Китайские цифровые вольтамперметры пользуются большой популярностью благодаря низкой цене и неплохим характеристикам. Наиболее распространены следующие модели:
- DSN-VC288 — измеряет напряжение 0-100В и ток 0-10А
- YB27VA — диапазон измерений 0-100В и 0-10А
- TK1382 — измеряет 0-100В и 0-10А, имеет калибровочные резисторы
- Мини-вольтметры на 30-35В — компактные модели для измерения низких напряжений
Основные особенности таких приборов:
- Питание от измеряемой цепи (как правило 4-30В)
- Наличие встроенного шунта на 10А
- Светодиодный дисплей
- Компактные размеры
- Низкая стоимость (3-5$)
Схемы подключения вольтамперметра к источнику питания
Существует несколько основных схем подключения цифрового вольтамперметра:
1. Двухпроводная схема
Самая простая схема, при которой вольтамперметр питается от измеряемой цепи:
- Красный провод «+» подключается к плюсовой шине питания
- Черный провод «-» подключается к минусовой шине
Недостаток — прибор работает только при наличии напряжения в измеряемой цепи.

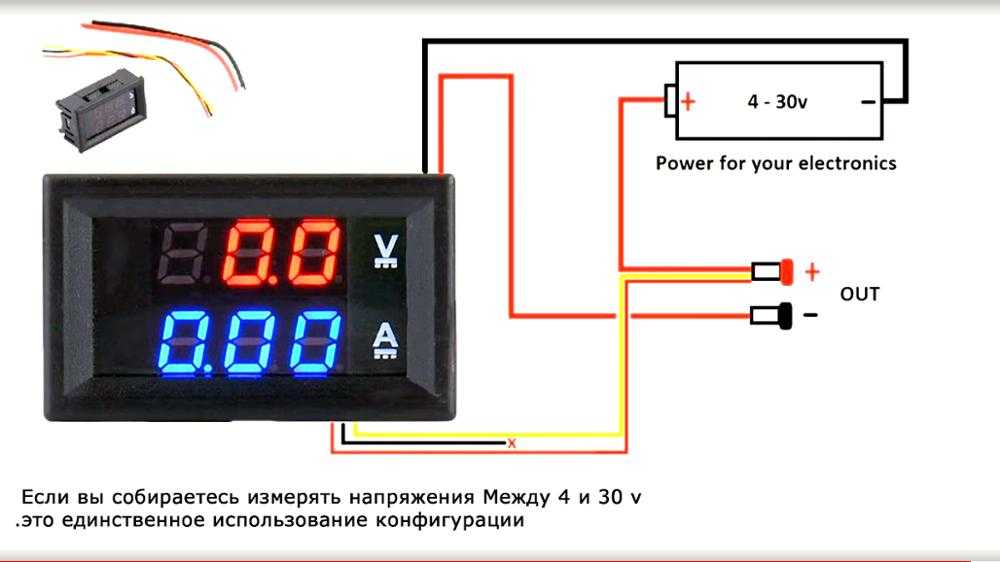

2. Трехпроводная схема
Более универсальный вариант с отдельным питанием прибора:
- Красный провод «+» — к плюсу измеряемого напряжения
- Черный провод «-» — к минусу измеряемого напряжения
- Желтый провод — отдельное питание вольтамперметра (4-30В)
Преимущество — прибор работает независимо от наличия напряжения в измеряемой цепи.
3. Схема с измерением тока
Для измерения тока вольтамперметр включается последовательно в цепь нагрузки:
- Толстый красный провод — к плюсу источника питания
- Толстый черный провод — к нагрузке
- Тонкий красный провод — измерение напряжения на нагрузке
- Тонкий черный провод — общий минус
Пошаговая инструкция по подключению вольтамперметра
Рассмотрим порядок действий на примере подключения типового китайского вольтамперметра:
- Определите необходимую схему подключения (двух- или трехпроводную)
- Отключите питание измеряемой цепи
- Подключите провода питания вольтамперметра согласно выбранной схеме
- Для измерения тока включите прибор последовательно с нагрузкой
- Для измерения напряжения подключите измерительные провода параллельно нагрузке
- Проверьте правильность всех соединений
- Подайте питание на схему
- Проведите калибровку показаний при необходимости
Особенности калибровки и настройки цифровых вольтамперметров
Большинство китайских цифровых вольтамперметров требуют калибровки для обеспечения точности измерений. Основные этапы калибровки:
- Подайте на вход прибора эталонное напряжение (например, 30В)
- С помощью подстроечного резистора добейтесь нужных показаний на дисплее
- Проверьте точность в нескольких точках диапазона
- При необходимости откалибруйте измерение тока аналогичным образом
Важно учитывать следующие особенности:
- Точность измерения может зависеть от входного напряжения
- Некоторые модели имеют нелинейную шкалу измерений
- Частота обновления показаний обычно невысока (1-2 раза в секунду)
- Возможен гистерезис при изменении измеряемой величины
Рекомендации по монтажу и эксплуатации вольтамперметров
При установке и использовании цифровых вольтамперметров следует соблюдать ряд правил:
- Используйте провода соответствующего сечения для измерения больших токов
- Обеспечьте надежный контакт в местах подключения
- Не превышайте максимально допустимые значения напряжения и тока
- Устанавливайте прибор в месте с хорошим обзором дисплея
- Защитите вольтамперметр от попадания влаги и пыли
- Периодически проверяйте точность показаний
Типичные ошибки при подключении вольтамперметров
При монтаже цифровых вольтамперметров нередко допускаются следующие ошибки:
- Неправильная полярность подключения
- Превышение допустимого напряжения питания
- Подключение измерительных проводов без учета полярности
- Использование проводов недостаточного сечения
- Отсутствие калибровки после монтажа
- Неправильное подключение для измерения тока (параллельно нагрузке вместо последовательного включения)
Модернизация аналоговых измерительных приборов
Замена старых аналоговых вольтметров и амперметров на современные цифровые модели позволяет повысить точность измерений и удобство считывания показаний. Однако при этом нужно учитывать ряд моментов:
- Необходимость обеспечения питания цифрового прибора
- Возможное несоответствие входных сопротивлений
- Разницу в способах измерения тока (верхняя/нижняя сторона шунта)
- Необходимость изменения монтажных отверстий на панели
В некоторых случаях может потребоваться доработка схемы для корректной работы цифрового вольтамперметра.
Заключение
Правильное подключение китайского цифрового вольтамперметра позволяет получить недорогой и функциональный измерительный прибор. Важно внимательно изучить схему подключения конкретной модели, обеспечить надежный монтаж и провести калибровку. При соблюдении всех рекомендаций такие вольтамперметры могут успешно применяться как в бытовых, так и в профессиональных целях.
Как добавить амперметр в китайский вольтметр
Автор На чтение 4 мин. Просмотров 195 Опубликовано
Содержание
- 1 Схема доработки V-метра
- 2 Как подключить вольтамперметр к зарядному устройству — подборка схем
- 3 Пошаговая инструкция
- 4 Испытание новой схемы
Схема доработки V-метра
Схема доработки: амперметр в вольтметрТак родилась эта схема соединения дополнительных электронных компонентов с уже существующими в схеме вольтметра. Отмеченный синим цветом штатный резистор схемы подлежит обязательному удалению. Скажу сразу отличия от других схем приведённых в интернете нашёл, например соединение подстроечного резистора. Всю схему вольтметра перерисовывать не стал (повторять не собираюсь), начертил только ту часть, которая необходима для доработки. То, что питание вольтметра нужно делать отдельным считаю очевидным, всё-таки начало отсчёта в показаниях должно начинаться с нуля.
В дальнейшем выяснилось, что питание от батарейки или аккумулятора не подойдет, ибо токопотребление вольтметра при напряжении в 5 вольт составляет 30 мА.
После сборки вольтметра взялся за суть действа. Мудрствовать не буду, просто покажу и расскажу, что с чем соединить, чтобы всё получилось.
Полезное: Усилитель звука 100 ватт на транзисторах – проверенная схема
Как подключить вольтамперметр к зарядному устройству — подборка схем
Мы выбрали 4 самых распространенных вольтамперметров, которые используют умельцы в своих устройствах. Диапазоны измерений большинства приборов составляют 0-100 В, а также имеют встроенный шунт на 10 А. Принцип подключения у них очень похож, но есть свои нюансы.

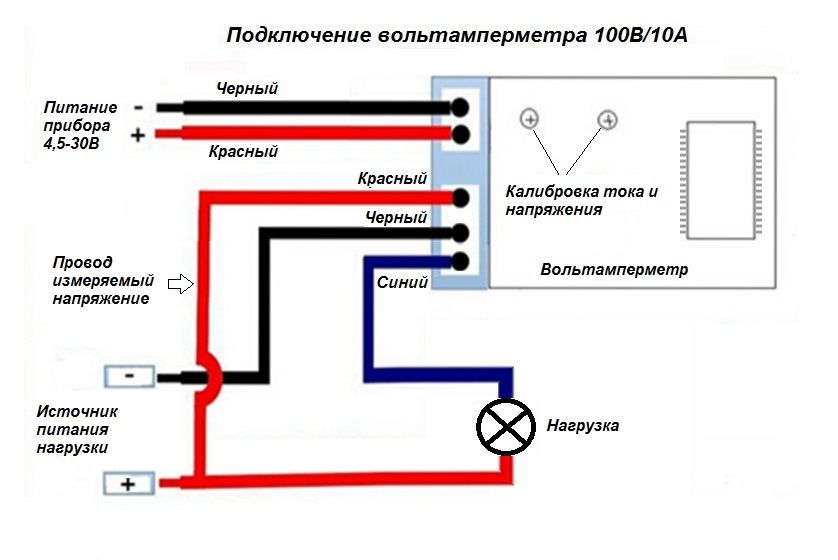

TK1382 схема подключения
Вольтамперметр TK1382 можно купить по цене 3,5-5 у.е. Прибор имеет два калибровочных резистора: подстройка напряжения, подстройка тока.
Измеряемое напряжение 0-100 В; ток 0-10 А. Питание прибора должно находиться в рамках 4,5-30 В.

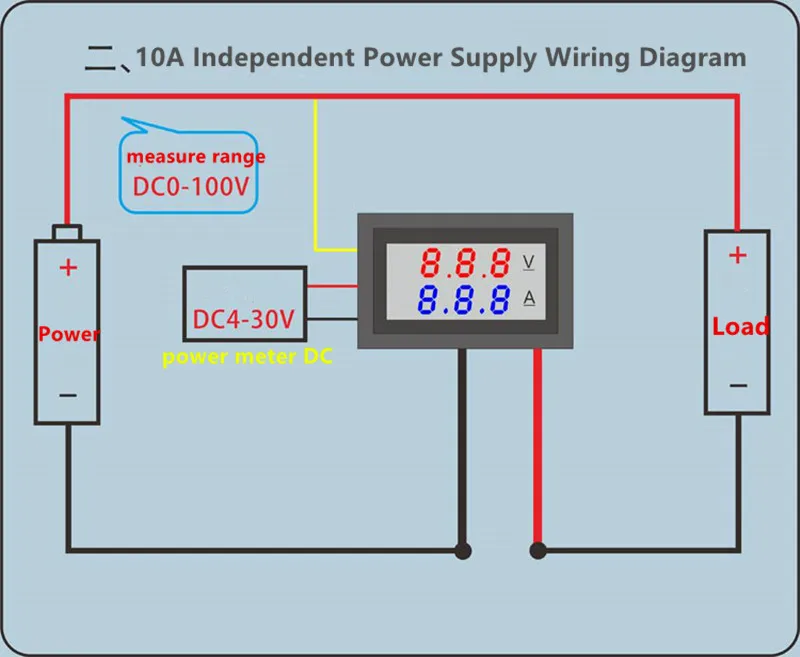

YB27VA схема подключения
Вольтметр амперметр YB27VA имеет аналогичные параметры по диапазону измерений тока и напряжения. Единственным отличием становиться другая компоновка платы и цветовая маркировка проводов.
Примерная цена составляет 3,5-4,5 у.е., на плате также присутствуют подстроечные резисторы.

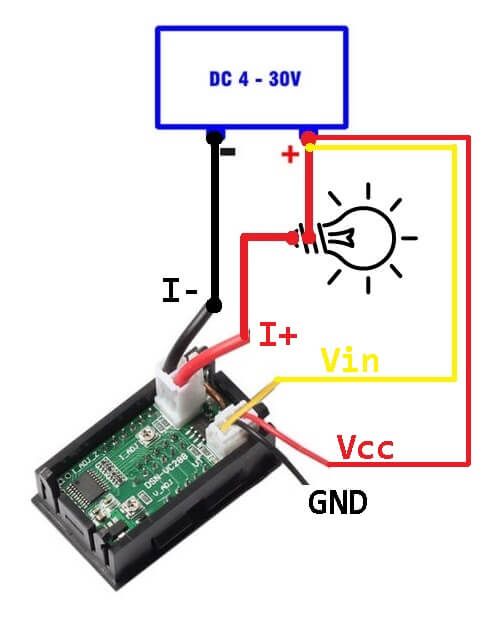

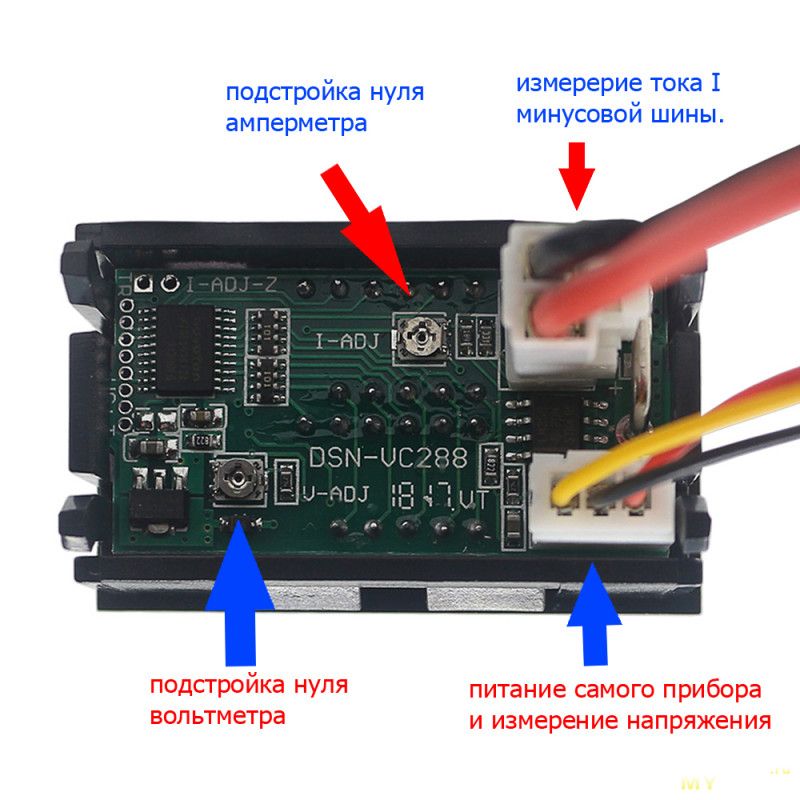

DSN-VC288 схема подключения
Вольтметр амперметр DSN-VC288 также является одним из самых популярных у радиолюбителей. Цена его колеблется в пределах 4 у.е.
Многие, кто сталкивался с такими приборами жалуются на плохое качество калибровочных резисторов.
Пошаговая инструкция
Итак, действие первое – из схемы выпаивается СМД резистор сопротивлением 130 кОм стоящий на входе плюсового провода питания, между диодом и подстроечным резистором 20 кОм.
Подключаем резистор в вольтметр-амперметрВторое. На освободившейся контакт, со стороны подстроечника припаивается провод желаемой длины (для пробы удобно 150 мм и лучше красного цвета)
Выпаять СМД резисторТретье.
На дорожку соединяющую резистор 12 кОм и конденсатор, с «земляной» стороны припаивается второй провод (например синий).
Испытание новой схемы
Теперь согласно схемы и этого фото «вешаем» на вольтметр дополнение: тумблер, предохранитель и два резистора. Тут главное правильно подпаять вновь установленные красный и синий провода, впрочем, не только их.
Блок вольтметр переделываем в А-метрА вот тут проводов побольше, хотя всё и просто:
«полезная нагрузка» — парой соединительных проводов подсоединён э/двигатель «отдельное питание вольтметра» — аккумулятор с ещё двумя проводами «выход блока питания» — ещё парочка проводов
После подачи питания на вольтметр сразу высветилось «0,01», после подачи питания на электродвигатель измеритель в режиме вольтметра показал напряжение на выходе блока питания равное 7 вольтам, затем переключил в режим амперметра. Переключение производил при отключении подачи питания на нагрузку.
В дальнейшем вместо тумблера поставлю кнопку без фиксации, так безопасней для схемы и удобней для эксплуатации. Порадовало то, что всё заработало с первой попытки. Однако показания амперметра были отличные от показаний на мультиметре больше чем в 7 раз.
Тут и выяснилось, что проволочный резистор вместо рекомендованного сопротивления 0,08 Ом имеет 0,8 Ом. Ошибся в измерении при его изготовлении в подсчёте нулей. Вышел из положения так: крокодил с минусовым проводом с нагрузки (оба чёрные) подвинул по распрямлённой нихромовой спирали в сторону входа с блока питании, тот момент, когда показания мультиметра и доработанного теперь уже ампервольтметра совпали и стали моментом истины. Сопротивление задействованного участка нихромовой проволоки составило 0,21 Ом (мерил приставкой к мультиметру на пределе «2 Ом»). Так что это даже и не плохо получилось, что вместо 0,08 резистор получился 0,8 Ом. Тут как не считай, по формулам, всё равно придётся подгонять.
Маленькие вольтметры до 30-35 Вольт. Вольтметр цифровой. Технический обзор цифровых вольтметров до 30-35 Вольт
$0.80 — 0.87
Перейти в магазин
У меня уже есть обзор мелкого вольтметра, который я делал примерно три года назад и вот опять мне в руки попала похожая «мелкота». Правда в тот раз вольтметр хоть и был дороже, но имел отдельный измерительный вход и измерял до 99.9 Вольта, здесь же все гораздо проще, но я решил что и такие малыши могут быть кому нибудь полезны.
Вообще покупал я их не себе, а ко мне попали они лишь потому, что попутно заказал у данного продавца себе еще и другую мелочь.
Собственно себе товар я попутно заказывал еще и потому, что у данного продавца к нам платная доставка, 75 центов, но делится на всю посылку, соответственно если заказывать три товара, то доставка каждого будет 25 центов. Вроде мелочь, но некоторые особо хитрые «продаваны» накидывают доставку на стоимость каждого товара в посылке.
В заголовке указана цена за одну штуку, но цена зависит от цвета, всего есть четыре варианта — красный, зеленый, желтый и синий, самый дешевый — красный, самый дорогой — синий и он сегодня будет показан у меня в обзоре.
Упакованы вольтметры в индивидуальные антистатические пакетики, которые лежали в обычном желтом конверте, но на вид ничего не пострадало.
Так как заказывались не мне, то распаковывать все не буду, обойдусь одним, тем более не думаю что у других будут какие-то глобальные отличия.
У меня дома есть подобный мелкий приборчик, но даже он кажется большим в сравнении с обозреваемым у которого размеры составляют 30 (23 без ушек) х 11.2 х 9.5 мм.
Подключение двухпроводное, соответственно вольтметр рассчитан на питание от измеряемой цепи. В принципе не думаю что трудно переделать его под трехпроводное подключение, когда питание и измерительный вход разделены. Длина проводов около 18см.
На плате установлен стабилизатор напряжения ME6203A, выходное напряжение 3.
3 Вольта, но в характеристиках заявлен диапазон 2.5-30 Вольт.
Кроме того в наименовании товара фигурирует цифра в 40 Вольт, столько подавать нельзя так как по даташиту максимальное входное напряжение стабилизатора 36 Вольт, а рабочее до 30. Кроме того существует другой стабилизатор с подобной маркировкой, но имеющий входное напряжение всего до 8 Вольт.
Измеряет все отдельный чип, но маркировка с него стерта, также на плате есть подстроечный резистор для калибровки.
Индикатор запаян криво, это видно даже на фото. Под индикатором есть еще всякие резисторы.
Светит индикатор ярко, вполне возможно что в некоторых ситуациях даже может быть сильно ярко. Читаемость без светофильтра так себе, а на фото вообще выходит мрак так как вспышка сильно подсвечивает неактивные сегменты.
Попробовал разные фильтры, через два варианта красного вообще почти ничего не видно, что впрочем логично, через зеленый видно, но слабовато. Уже думал что делать, так как фотографировать в таком варианте почти нереально, но потом дома нашел синий светофильтр, вот с ним все просто отлично, хотя наверное если бы он был еще темнее, то было бы даже лучше.
И конечно же немного тестов. Дня начала я проверю ток потребления и напряжение при котором он перестает расти, т.е. фактически напряжение при котором стабилизатор уже стабилизирует.
Реально вольтметр стартует примерно с заявленных 2.5 Вольт, но из-за того что здесь стоит дисплей синего цвета, то светить он начинает только с 2.7-2.8 Вольта. и то еле-еле. по мере роста входного напряжения увеличивается яркость и ток потребления, начиная с 3.9 Вольта рост прекращается и дальше ток потребления зависит просто от количества включенных сегментов.
Оценка точности измерения.
Тест в диапазоне 2.8035 Вольт показал, что вольтметр завышает показания, кроме того я проверил до максимальных 35 Вольт, реально лучше не использовать его при напряжении выше 30 Вольт.
Но так как здесь «аппаратная» калибровка, то попробовал немного подстроить его. На удивление это оказалось довольно удобно так как регулировка очень плавная, вращение вправо уменьшает показания, влево — увеличивает, немного нелогично но особого значения не имеет.
В общем подал на вход 30 Вольт, вращением подстроечного резистора добился тех же показаний на индикаторе вольтметра и всё.
Лучше для калибровки использовать напряжение порядка 20-30 Вольт, проще регулировать.
В диапазоне 15-30 Вольт почти все отлично, при меньшем напряжении немного занижает, но не критично.
В процессе тестов и калибровки вылезли особенности.
1, 2, 3. На дисплее напряжение 3.71, 3.72, 3.73 Вольта, но входное неизменно. В данном случае это не дрейф последнего знака, а нечто другое. Дело в том, что хоть вольтметр и имеет плавающую точку и якобы при напряжении до 10 Вольт умеет измерять до сотых, на самом деле это не так, при плавном изменении напряжения значения переключаются 3.50, 3.60, 3.70 и т.д. Иногда последний разряд может смениться на 1-3 знака, но тогда показания принимают вид — 3.51, 3.61, 3.71 и т.д. получается что по факту вольтметр имеет только один разряд после запятой, а второй показывает все что угодно, но не то что есть реально.
Цифр 4-9 я в последнем разряде не видел вообще.
4, 5, 6. Кроме всего прочего вольтметр имеет ощутимый гистерезис и можно получить как 5.01 при входном 5.00 так и 4.91 в диапазоне 4.97-5.05, зависит от того растет напряжение или падает.
Последнее, что мне не очень понравилось, это низкая скорость измерения, примерно 1 раз в секунду, но для большинства применений это не имеет значения.
В качестве итога могу сказать, что сами по себе вольтметры неплохие, имеют низкую цену, малое потребление, можно легко откалибровать, но реальная точность 1-2 знака после запятой, то что показывает сотые, на самом деле просто имитация.
На этом собственно и все, такой вот микрообзор, надеюсь что окажется полезным.
$0.80 — 0.87
Перейти в магазин
Эту страницу нашли, когда искали:
уменьшить яркость китайского вольтметра, https://www.kirich.blog/obzory/izmeritelnoe/636-malenkie-voltmetry-do-30-35-volt, схема маленького вольтметра китай, китайский цифровой вольтметр, как откалибровать мини светодиодный вольтметр, вольтметр м5 2 30 вольт, сравнить мини 30 вольтный цифровой вольтметр dc с 100 вольтным цифр.
вольтметром dc, вольтметр dcбез рамки, питание до 30в предел 30в, как сделать из двухпроводного вольтметра трехпроводной, цифровой измерительный модуль вольтметра до 30 в, показометр м 3430 форум, цифровой мини вольтметр без корпуса dc, 3 30v, как изменить яркость цифровых вольтметров, микросхема 6203 а а вольтметр купить в украине, индикаторный вольтметр мини, модуль вольтметр 0.36 dc3.2 30v, как индикатор напряжения vm 30 с 2,7 30 вольт на от 0 30 вольт, вольтметр vm30g 2, как проверить 6203а, вольтметр на светодиодах 12 30 и, плата китайского вольтметра dc 035 ав к, вольтметр трехпроводной китайский перемещение точки, схема m3430, 6203a стабилизатор напряжения аналог, источник питания для трехпроводного вольтметра постоянного, прибор вольтметр, цифровой вольтметр, тест вольтметров, технический обзор вольтметров, обзор цифрового вольтметра
заземление. Как подключить новый цифровой амперметр/вольтметр к источнику питания?
\$\начало группы\$
Я хотел бы заменить аналоговые измерители напряжения и тока в настольном блоке питания Topward 2300 на более новый цифровой (DSN-VC288)Техническое описание.
К сожалению, я очень запутался в том, как его подключить. Ни одна из схем подключения не относится к моему конкретному сценарию. Для пояснения я добавил две диаграммы. В первом описывается источник питания с использованием существующих аналоговых счетчиков, а во втором — моя предварительная схема подключения.
Просто заменить счетчики и оставить ту же проводку не получится. Аналоговые счетчики не требуют дополнительного питания для работы, в отличие от цифровых. Я хотел бы питать счетчик от существующей светодиодной индикаторной шины, уменьшая потребность во внешнем источнике питания (обозначается как измерительная шина 9 В).
К сожалению, неясно, должен ли он быть подключен в изолированной или общей конфигурации. Хотя они имеют общую землю, трудно определить, имеют ли они одинаковые источники напряжения, поскольку они кажутся разными шинами. Более того, относительные напряжения добавляют еще один набор сложностей в отношении того, что является отрицательным, а что положительным.
Моделируйте эту схему-схема, созданная с использованием CircuitLab
- Power-Suply
- Земля
- Multimeter
- SCHEMATIC
9
\$\начало группы\$
У вас есть и другие проблемы, помимо питания цифровых счетчиков.
Оригинальный амперметр настроен как вольтметр на шунтирующем сопротивлении, состоящем из R23, R31 и R65 и R66, если они присутствуют в вашей модели. Это означает, что вы не можете напрямую заменить его цифровым счетчиком, так как он будет иметь собственный шунтирующий резистор. Вам нужно будет удалить существующие шунты и поместить выводы цифрового амперметра туда, где они были, но тогда сопротивление шунта будет другим, и схема ограничения тока не будет работать правильно.
И все это порождает еще одну проблему: эти цифровые счетчики, как правило, используют измерение тока на нижней стороне, шунт, который измеряет ток, подключается к отрицательному проводу источника питания, а существующий — к положительному.
Если ваш счетчик работает таким образом, вам нужно будет подключить его, как показано в инструкции, толстым черным к минусу питания и толстым красным к отрицательной стороне нагрузки.
Вот пример типичного соединения. Посмотрим, поможет ли это тебе.
изображение со связанного сайта
\$\конечная группа\$
6
\$\начало группы\$
Если бы мне пришлось угадывать, я бы сказал, что толстые красный и черный провода должны быть соединены последовательно с нагрузкой. Я предлагаю между положительной стороной C10 и выходной клеммой +, с дополнительным шунтом или без него по мере необходимости. Желтое «чувство тока» должно быть подключено к шине -. Не зная точной модели могу ошибаться. Похоже, вы должны иметь возможность питать его, как вы предлагаете, но сверьтесь с листом данных 9.0003
\$\конечная группа\$
2
