Как правильно подключить конденсатор к однофазному электродвигателю 220В. Какие типы конденсаторов подходят для этой цели. Как рассчитать емкость конденсатора для электродвигателя. Как изменить направление вращения однофазного двигателя.

Содержание

Назначение и принцип работы конденсатора в однофазном электродвигателе

Конденсатор в однофазном электродвигателе выполняет важную функцию — он обеспечивает сдвиг фаз между токами в основной и пусковой обмотках. Это необходимо для создания вращающегося магнитного поля и запуска двигателя.

Принцип работы конденсаторного однофазного двигателя заключается в следующем:

  • Основная обмотка подключается напрямую к сети 220В
  • Пусковая обмотка подключается к сети через конденсатор
  • Конденсатор создает сдвиг фаз около 90° между токами обмоток
  • Это приводит к возникновению вращающегося магнитного поля
  • Под действием поля ротор начинает вращаться

Таким образом, конденсатор позволяет запустить однофазный двигатель без внешнего воздействия на ротор. После запуска пусковая обмотка может отключаться.


Выбор типа конденсатора для электродвигателя

Для работы с однофазными электродвигателями применяются следующие типы конденсаторов:

  • Пусковые — для кратковременной работы при запуске
  • Рабочие — для постоянной работы
  • Комбинированные — совмещают функции пускового и рабочего

Пусковые конденсаторы имеют большую емкость, но рассчитаны на кратковременную работу. Рабочие конденсаторы имеют меньшую емкость, но способны работать постоянно.

Для бытовых электродвигателей чаще всего используются пленочные конденсаторы. Они отличаются надежностью и стабильностью характеристик.

Расчет емкости конденсатора для электродвигателя

Емкость конденсатора для однофазного электродвигателя можно рассчитать по формуле:

C = 2800 * P / U^2

Где:

  • C — емкость конденсатора в мкФ
  • P — мощность двигателя в Вт
  • U — напряжение сети в В

Например, для двигателя мощностью 500 Вт при напряжении 220 В емкость составит:

C = 2800 * 500 / 220^2 = 29 мкФ

На практике емкость округляют до ближайшего стандартного значения, в данном случае 30 мкФ.

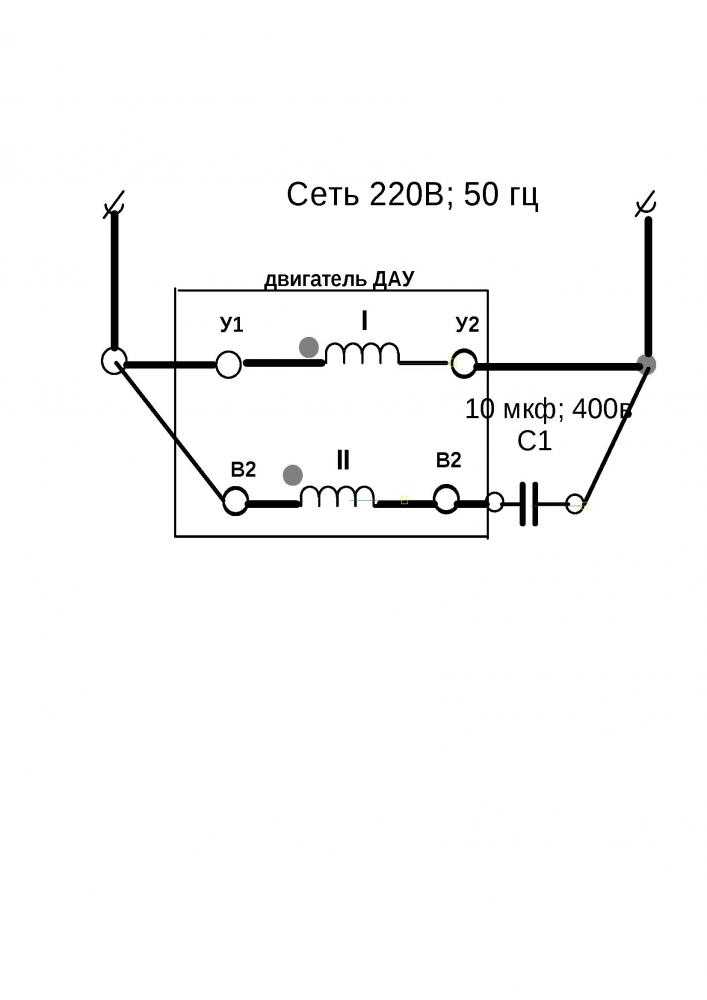

Схема подключения конденсатора к однофазному двигателю

Типовая схема подключения конденсатора к однофазному электродвигателю 220В выглядит следующим образом:

  • Основная обмотка подключается напрямую к фазе и нулю сети
  • Один вывод пусковой обмотки подключается к фазе
  • Второй вывод пусковой обмотки — через конденсатор к нулю
  • Корпус двигателя заземляется

Схема может дополняться элементами защиты — автоматическим выключателем, тепловым реле.

Пошаговая инструкция по подключению конденсатора

Процесс подключения конденсатора к однофазному электродвигателю 220В включает следующие шаги:

  1. Определить выводы основной и пусковой обмоток двигателя
  2. Подобрать конденсатор нужной емкости и напряжения
  3. Отключить питание и обесточить цепь
  4. Подключить основную обмотку к сети напрямую
  5. Соединить один вывод пусковой обмотки с фазой
  6. Подключить конденсатор между вторым выводом пусковой обмотки и нулем
  7. Заземлить корпус двигателя
  8. Проверить надежность соединений
  9. Включить питание и проверить работу двигателя

Особенности подключения пускового и рабочего конденсаторов

При использовании отдельных пускового и рабочего конденсаторов схема подключения усложняется:


  • Пусковой конденсатор большой емкости подключается последовательно с пусковой обмоткой
  • Параллельно ему через реле времени подключается рабочий конденсатор меньшей емкости
  • При запуске работают оба конденсатора
  • После выхода на режим реле отключает пусковой конденсатор

Такая схема обеспечивает высокий пусковой момент и стабильную работу двигателя.

Изменение направления вращения однофазного двигателя

Для реверса однофазного электродвигателя необходимо изменить направление тока в пусковой обмотке. Это можно сделать двумя способами:

  1. Поменять местами выводы пусковой обмотки
  2. Изменить подключение конденсатора к выводам пусковой обмотки

Первый способ проще, но требует доступа к выводам обмоток. Второй удобнее, если выводы недоступны.

Типичные ошибки при подключении конденсатора

При подключении конденсатора к однофазному электродвигателю следует избегать распространенных ошибок:

  • Неправильный выбор емкости конденсатора
  • Использование конденсатора на низкое напряжение
  • Перепутывание выводов обмоток двигателя
  • Отсутствие заземления корпуса
  • Ненадежные контактные соединения

Соблюдение правил подключения и техники безопасности позволит избежать проблем при эксплуатации электродвигателя.



Калькулятор расчета емкости конденсатора


А, что такое конденсатор?

Его устройство отличается простотой и надежностью – внутри две параллельные пластины в пространстве между ними установлен диэлектрик необходимый для защиты от поляризации в виде заряда, создающегося проводниками. Но различные виды конденсаторов для электродвигателей отличаются поэтому легко ошибиться в момент приобретения.

Рассмотрим их по отдельности:

Полярные версии не подходят для подключения на основе переменного напряжения, поскольку увеличивается опасность исчезновения диэлектрика, что неминуемо приведет к перегреву и возникновению аварийной ситуации – возгоранию либо появлению короткого замыкания.

Версии неполярного типа отличаются качественным взаимодействием с любым напряжением, что обусловлено универсальным вариантом обкладки – она успешно сочетается с повышенной мощностью тока и различными видами диэлектриков.

Электролитические часто называются оксидными считаются лучшими для работы с электродвигателями на основе низкой частоты, поскольку их максимальная емкость, может, достигать 100000 МКФ. Это возможно за счет тонкого вида оксидной пленки, входящей в конструкцию в качестве электрода.

Теперь ознакомьтесь с фото конденсаторов для электродвигателя – это поможет отличить их по внешнему виду. Такая информация пригодится во время покупки, и поможет приобрести необходимое устройство, поскольку все они похожи. Но помощь продавца тоже, может, оказаться полезной – стоит воспользоваться его знаниями, если не хватает своих.

Сравнение рабочего и пускового конденсатора

Сравнительная таблица применения конденсаторов для асинхронных двигателей, включенных на напряжение 220 В.


Таблица сравнения характеристик.

В связи с тем, что указанные типы конденсаторов имеют относительно большие габариты и стоимость, в качестве рабочего и пускового конденсатора можно использовать полярные (оксидные) конденсаторы. Они обладают следующим достоинством: при малых габаритах они имеют намного большую емкость, чем бумажные. Наряду с этим существует весомый недостаток: включать в сеть переменного тока напрямую их нельзя. Для использования совместно с двигателем, нужно применить полупроводниковые диоды.

Будет интересно➡ Что такое ионистор?

Схема включения несложная, но в ней есть недостаток: диоды должны быть подобраны в соответствии с токами нагрузки. При больших токах диоды необходимо устанавливать на радиаторы. Если расчет будет неверным, или теплоотвод меньшей площади, чем требуется, диод может выйти из строя и пропустит в цепь переменное напряжение. Полярные конденсаторы рассчитаны на постоянное напряжение и при попадании на них напряжения переменного они перегреваются, электролит внутри них закипает и они выходят из строя, что может принести вред не только электромотору, но и человеку, обслуживающему данное устройство.

Напряжение 220 В – является напряжением опасным для жизни. В целях соблюдения правил безопасной эксплуатации электроустановок потребителей, сохранения жизни и здоровья лиц, эксплуатирующих данные устройства, применение данных схем включения должен проводить специалист.

Если необходим конденсатор для работы с трехфазным электродвигателем

Необходимо правильно рассчитать емкость конденсатора электродвигателя, что можно сделать по сложной формуле или с помощью упрощенного способа. Для этого уточняется мощность электродвигателя на каждые 100 Ватт потребуется около 7-8 мкФ от емкости конденсатора.

Но во время расчетов необходимо учитывать уровень воздействия напряжения на обмоточную часть статора. Нельзя чтобы он превысил номинальный уровень.

Если запуск двигателя, может, происходить лишь на основе максимальной нагрузки придется добавить пусковой конденсатор. Он отличается кратковременностью работы, поскольку используется примерно 3 секунды до момента выхода на пик оборотов ротора.

Необходимо учитывать, что для него потребуется мощность увеличенная в 1,5, а емкость примерно в 2,5 – 3 раза, чем у сетевой версии конденсатора.

Если необходим конденсатор для работы с однофазным электродвигателем

Обычно различные конденсаторы для асинхронных электродвигателей используются для работы с напряжением в 220 В с учетом установки в однофазную сеть.

Но процесс их использования немного сложнее, поскольку трехфазные электродвигатели работают с помощью конструктивного подключения, а для однофазных версий потребуется обеспечить смещенный вращательный момент у ротора. Это обеспечивается с помощью увеличенного количества обмотки для запуска, а фаза смещается усилиями конденсатора.

Реверс

Для изменения направления вращения ротора нужно переключить ёмкостную цепь на другой провод или клемму коробки электродвигателя. На одну клемму подаётся фаза, на другую ноль, включение конденсаторной группы производим к третьей. Теперь при подключении второго провода конденсатора к фазе мотор крутится в одну сторону, к нулю — в другую.

Этого достаточно, чтобы разобраться в том как подключить трёхфазный двигатель на 220, но если всё получилось и вроде работает правильно крутит, не греется, не горит окончательно убедиться в правильности собранной схемы поможет нехитрая и в этом случае необязательная проверка. Во время работы с постоянной, одинаковой нагрузкой с помощью токоизмерительных клещей померьте токи в фазном, нулевом и конденсаторном проводах. В идеале они должны быть равны между собою, если и есть небольшие различия (процентов 30), то это не идеал, но всё-таки хорошо.

А исправляется различие токов просто — путём изменения ёмкости рабочего конденсатора. Нужно не делать резких движений и не сжечь обмотку, установив слишком большую ёмкость рабочего конденсатора.

В чем сложность выбора такого конденсатора?

В принципе большего отличия нет, но различные конденсаторы для асинхронных электродвигателей потребует другого расчета допустимого напряжения. Потребуется около 100 ватт для каждого мкФ емкости устройства. И они отличаются доступными режимами работы электродвигателей:

  • Используется пусковой конденсатор и слой дополнительной обмотки (только для процесса пуска) тогда расчет емкости конденсатора – 70 мкФ для 1 кВт от мощности электродвигателя;
  • Используется рабочий вариант конденсатора с емкостью в 25 – 35 мкФ на основе дополнительной обмотки с постоянным подключением в процессе всей длительности работы устройства;
  • Применяется рабочий вариант конденсатора на основе параллельного подключения пусковой версии.

Но в любом случае необходимо отслеживать уровень разогревания элементов двигателя в процессе его эксплуатации. Если замечено перегревание тогда необходимо принять меры.

В случае с рабочим вариантом конденсатора рекомендуем уменьшить его емкость. Рекомендуем использовать конденсаторы, работающие на основе мощности в 450 или больше В, поскольку они считаются оптимальным вариантом.

  • Ротор электродвигателя — особенности конструкции и принцип работы устройства. Инструкция по ремонту и восстановлению
  • Подключение электродвигателя — основные схемы, способы и особенности подсоединения различных моделей (инструкция + фото)

  • Однофазный электродвигатель: основные виды, принцип работы и инструкция по подключению и настройке. Обзор лучших производителей!

Чтобы избежать неприятных моментов до подключения к электродвигателю рекомендуем убедится в работоспособности конденсатора с помощью мультиметра. В процессе создания необходимой связки с электродвигателем пользователь, может, создать полностью работоспособную схему.

Почти всегда выводы обмоток и конденсаторов находятся в клеммной части корпуса электродвигателя. За счет этого можно создать фактически любую модернизацию.

Важно: Пусковая версия конденсатора должна обладать рабочим напряжением не менее 400 В, что связано с появлением всплеска увеличенной мощности до 300 – 600 В, происходящего в процессе пуска либо завершения работы двигателя.

Так, чем отличается однофазный асинхронный вариант электродвигателя? Разберемся в этом подробно:

  • Его часто применяют для бытовых приборов;
  • Для его запуска используется дополнительная обмотка и потребуется элемент для сдвигания фазы – конденсатор;
  • Подключается на основе множества схем с помощью конденсатора;
  • Для улучшения пускового момента применяется пусковая версия конденсатора, а рабочие характеристики увеличиваются с помощью рабочего варианта конденсатора.

Теперь вы получили необходимую информацию и знаете, как подключить конденсатор к асинхронному двигателю чтобы обеспечить максимальную эффективность. А также у вас появились знания о конденсаторах и способах их применения.


  • Перемотка электродвигателей: пошаговая инструкция по ремонту и восстановлению обмотки двигателя своими руками (инструкция с фото и видео)

  • Схема электродвигателя — способы подключения и запуска двигателя. Обзор типовых конфигураций и принципа работы

  • Электродвигатель своими руками: инструкция по сборке самодельного механизма. Возможные модификации и простейшие модели

Подключение двигателя 380 на 220 Вольт с конденсатором

Трёхфазный асинхронный электродвигатель при необходимости можно подключить и к однофазной электросети. Вал движка будет вращаться, но при этом, конечно же, не будет на нём той силы, которая существует при его трёхфазном подключении. Помимо вращающегося магнитного поля в статоре получается наложение электромагнитных полей трёх обмоток. Они и определяют силу и крутящий момент на валу. Но при однофазном включении трёхфазный асинхронный двигатель можно рассматривать и как крупногабаритную разновидность однофазного двигателя. Ведь в нем, по сути, присутствуют одна рабочая и две пусковые обмотки.

Штатное подключение к трёхфазной электросети предусматривает одну из схем соединения обмоток – либо «треугольник», либо «звезда». Поэтому электрические режимы обмоток при соединении их по схеме «треугольник» допускают напряжение 380 В как номинальное. При однофазном напряжении его величина равна 220 В. Это меньше чем при включении по схеме «треугольник» и поэтому безопасно для электрических режимов обмотки относительно надёжности изоляции и насыщения сердечников обмоток. Но уменьшение напряжение приводит к снижению уровня, как электрической мощности, так и мощности на вале движка.

Статьи

Включение трехфазного двигателя в однофазную сеть

Включение трехфазного двигателя в однофазную сеть

Если, например, в паспорте электродвигателя указано напряжение его питания 220/380, то двигатель включают в однофазную сеть по схеме, представленной на рис. 1

Схема включения трехфазного электродвигателя в сеть 220В:

Ср – рабочий конденсатор;

Сп – пусковой конденсатор;
П1 – пакетный выключатель

После включения пакетного выключателя П1 замыкаются контакты П1.1 и П1.2, после чего необходимо сразу же нажать кнопку “Разгон”. После набора оборотов кнопка отпускается. Реверсирование электродвигателя осуществляется путем переключения фазы на его обмотке тумблером SA1.

Емкость рабочего конденсатора Ср в случае соединения обмоток двигателя в ТРЕУГОЛЬНИК определяется по формуле:

, где
Ср – емкость рабочего конденсатора в мкФ;
I – потребляемый электродвигателем ток, А;
U — напряжение в сети, В

А в случае соединения обмоток двигателя в ЗВЕЗДУ определяется по формуле:

, где
Ср – емкость рабочего конденсатора в мкФ;
I – потребляемый электродвигателем ток в А;
U -напряжение в сети, В

Как видно, гораздо эффективнее соединение в ТРЕУГОЛЬНИК. При соединении в ЗВЕЗДУ мощность двигателя падает в разы.

Потребляемый электродвигателем ток при известной мощности электродвигателя можно вычислить из следующего выражения:

, где
Р – мощность двигателя в Вт, указанная в его паспорте;
h – КПД;
cos j – коэффициент мощности;
U — напряжение в сети, В

Емкость пускового конденсатора Сп выбирают в 2..2,5 раза больше емкости рабочего конденсатора. Эти конденсаторы должны быть рассчитаны на напряжение в 1,5 раза больше напряжения сети.

На практике величину емкостей рабочих и пусковых конденсаторов выбирают в зависимости от мощности двигателя (см. таблицу)



Значение емкостей рабочих и пусковых конденсаторов трехфазного электродвигателя в зависимости от его мощности при включении в сеть 220В



Мощность трехфазного

двигателя, кВт

Минимальная емкость  рабочего
конденсатора Ср, мкФ

Минимальная емкость пускового
конденсатора Ср, мкФ

0,4

40

80

0,6

60

120

0,8

80

160

1,1

100

200

1,5

150

250

2,2

230

300



Следует отметить, что у электродвигателя с конденсаторным пуском в режиме холостого хода по обмотке, питаемой через конденсатор, протекает ток, на 20-30 % превышающий номинальный.

Если двигатель часто используется в недогруженном режиме или вхолостую, то емкость конденсатора Ср следует уменьшить. Может случиться, что во время перегрузки электродвигатель остановился, тогда для его запуска снова подключают пусковой конденсатор, сняв нагрузку вообще или снизив ее до минимума.
Емкость пускового конденсатора Сп можно уменьшить при пуске электродвигателей на холостом ходу или с небольшой нагрузкой. Для включения, например, электродвигателя мощностью 2,2 кВт на 1420 об/мин можно использовать рабочий конденсатор емкостью 230 мкФ, а пусковой – 150 мкФ. В этом случае электродвигатель уверенно запускается при небольшой нагрузке на валу.



Немного о РЕЗИСТОРАХ…

Резистор – это самый распространенный электронный компонент, название которого произошло от английского слова «resistor» и от латинского «resisto» — сопротивляюсь. Основным параметром резистора считается сопротивление, которое характеризуется его способностью в препятствии протекания электрического тока.

Единицами сопротивления у резисторов являются – Омы (?), Килоомы (1000 Ом или 1К?) и Мегаомы (1000000 Ом или 1М?).

Основные типы резисторов

По физическому устройству резисторы бывают следующих типов:

• углеродные пленочные;

• углеродные композиционные;

• металлооксидные;

• пленочные металлические;

• проволочные

04.02.2014 Подробнее…

Схема подключения однофазного двигателя

и процедура подключения

В этой статье мы рассмотрим схему подключения однофазного двигателя и процедуру подключения. Электродвигатель — это машина, которая преобразует электрическую энергию в механическую энергию или вращательное движение. В зависимости от фаз питания различают три типа электродвигателей — 1. Однофазный двигатель 2. Двухфазный двигатель 3. Трехфазный двигатель. Однофазные двигатели в основном используются в бытовых целях, таких как потолочные вентиляторы, настольные вентиляторы, водяные насосы, стиральные машины, миксеры и т. д. Таким образом, эта статья поможет вам подключить проводку для любого однофазного двигателя, предназначенного для работы на 230 В. питание от однофазного переменного тока.

Идентификация клемм однофазного двигателя

Однофазный двигатель не запускается самостоятельно. Поэтому для работы используются две обмотки — пусковая и рабочая обмотки. Пусковая обмотка используется для запуска или обеспечения начального крутящего момента двигателя, тогда как рабочая обмотка используется для непрерывного вращения двигателя. Обе обмотки имеют по две клеммы, поэтому всего клемм четыре (4).

Здесь вы можете видеть, что однофазный двигатель имеет четыре клеммы — две красные клеммы и две зеленые клеммы. Теперь вопрос в том, как определить выводы пусковой обмотки и выводы рабочей обмотки. Это очень легко определить. Как правило, пусковая обмотка имеет большее сопротивление, чем рабочая обмотка.

Итак, берем мультиметр и измеряем сопротивление обеих пар клемм. Клеммы с большим сопротивлением — это пусковая обмотка, а обмотка с меньшим сопротивлением — рабочая обмотка. На приведенном выше рисунке красные клеммы являются клеммами пусковой обмотки, а зеленые клеммы — клеммами рабочей обмотки.

Читайте также:

Схема подключения однофазного двигателя

Здесь показано подключение однофазного двигателя с конденсатором и блоком питания. Обратите внимание, что это схема подключения однофазного асинхронного двигателя.

Вы можете видеть, что рабочая обмотка двигателя напрямую подключена к источнику питания, а пусковая обмотка подключена последовательно через конденсатор или конденсатор.

Процедура подключения однофазного двигателя

1. Сначала определите клеммы пусковой и рабочей обмотки путем измерения сопротивления.

2. Соедините любую клемму каждой обмотки вместе, и она должна быть подключена к нейтральной клемме источника питания.

3. Подключите остальную клемму рабочей обмотки непосредственно к фазной клемме источника питания.

4. Остальную клемму пусковой обмотки соединить с фазной клеммой источника питания через последовательно включенный конденсатор.

Осторожно:

  • В цепи не должно быть ослабленных соединений.
  • Рабочая обмотка должна быть подсоединена непосредственно к источнику питания, не подсоединяйте пусковую обмотку по ошибке.
  • Подсоедините конденсатор соответствующего номинала, номинал не должен быть очень низким или очень высоким.
  • Подключить рабочий выключатель только к фазе.
  • Всегда используйте автоматический выключатель или любое защитное устройство, если ваш двигатель тяжелый и дорогой.

Как изменить направление вращения двигателя?

Чтобы изменить направление вращения двигателя, просто поменяйте местами клеммы любой обмотки, будь то пусковая или рабочая обмотка. Если выводы обеих обмоток поменять местами, двигатель будет вращаться в одном направлении. Не нарушайте и не меняйте другие соединения при замене клемм обмотки.

Читайте также:

Благодарим за посещение сайта. продолжайте посещать для получения дополнительных обновлений.

Реверсивный однофазный двигатель (2 метода)

12.12.2021 Инженер ИНСТРУМЕНТ 0

Узнайте о принципе действия реверсивного однофазного двигателя . Во-первых, мы поговорим о структуре и принципе работы однофазного двигателя.

Содержание

1. Структура и принцип работы

+ Структура: Статор однофазного двигателя имеет только одну обмотку, ротор обычно представляет собой ротор с короткозамкнутым ротором. Когда двигатель работает, обмотка статора будет подключена к однофазной сети переменного тока.

+ Принцип работы: Когда переменный ток течет в обмотку статора, он не создает вращающегося магнитного поля. Из-за изменения тока меняются направление и величина магнитного поля, но направление магнитного поля фиксировано в пространстве. Это магнитное поле называется импульсным магнитным полем.

=> Итак, нам нужен способ запуска однофазного двигателя.

+ Преимущества и недостатки однофазного двигателя

Преимущество однофазного электродвигателя в том, что он проще и дешевле трехфазного двигателя. Поэтому он используется в таких устройствах, как вентиляторы, стиральные машины, водяные насосы и много используется в автоматических системах.

Недостатками однофазных двигателей являются низкий cosφ, большие потери в роторе, малый крутящий момент и плохая перегрузочная способность.

2. Пуск однофазного двигателя

Когда мы подаем питание на однофазный асинхронный двигатель, двигатель не может вращаться сам по себе. Мы можем использовать силу, чтобы заставить двигатель вращаться в определенном направлении. После этого ротор будет продолжать вращаться в этом направлении.

Обычно используемый метод самозапуска однофазных двигателей заключается в использовании вспомогательной обмотки или короткого замыкания на магнитном полюсе.

+ С использованием вспомогательной обмотки

Для двигателей, использующих вспомогательные обмотки, помимо основной обмотки имеются также вспомогательные обмотки, также известные как пусковые обмотки. Вспомогательные обмотки могут быть выполнены рассчитанными на длительную работу с однофазными двигателями или только при пуске. Катушка, работающая только при пуске, будет отсоединена от двигателя после завершения пуска двигателя.

Пуск однофазного двигателя с вспомогательной обмоткой

Вспомогательная обмотка будет помещена в паз статора для создания потока. Этот поток будет отклоняться на угол 90 градусов в пространстве от потока, создаваемого основной катушкой.

А между током в основной катушке и током во вспомогательной катушке должно быть несовпадение по фазе на 90 градусов. Для этого подключим вспомогательную катушку к конденсатору С.

Ток во вспомогательной обмотке и основной обмотке будет генерировать вращающееся магнитное поле, тем самым создавая крутящий момент для запуска двигателя переменного тока. Тип двигателя с добавлением конденсатора будет иметь хорошие пусковые характеристики.

+ У двигателя короткое замыкание на магнитном полюсе

В этом двигателе люди разделят магнитный полюс и добавят короткое замыкание. Петля короткого замыкания действует как вспомогательная обмотка.

Когда двигатель находится под напряжением, магнитные поля основной и вспомогательной обмоток создают вращающееся магнитное поле. Таким образом, двигатель создает крутящий момент для запуска двигателя.

Этот тип двигателя используется в автоматической трансмиссии, чаще всего это небольшой настольный вентилятор. Потому что двигатель подходит только для небольшой мощности 0,5 — 30 Вт.

3. Реверс однофазного двигателя

Для реверсирования вращения однофазного двигателя необходимо изменить направление вращающегося магнитного поля, создаваемого основной обмоткой и обмоткой стартера. Существует два типа однофазных двигателей: 4-проводные и 3-проводные. Для каждого типа двигателя у нас будет свой способ изменения направления:

+ Реверсивный 4-проводной двигатель

Этот тип двигателя будет иметь две отдельные обмотки, каждая с двумя выходными проводами. Мы можем определить основную и вспомогательную обмотки, измерив сопротивление каждой обмотки. Катушка с большим сопротивлением является вспомогательной (пусковой) катушкой, катушка с меньшим сопротивлением — основной (рабочей).

Чтобы реверсировать этот двигатель, мы реверсируем одну из двух обмоток, работающих или запускаемых. На рисунке ниже показано, как реверсировать 4-проводной двигатель путем реверсирования основной катушки.

                                            Реверсивный 4-проводной однофазный двигатель

+ Реверсивный 3-проводной двигатель

Трехпроводные двигатели по-прежнему имеют две обмотки, но внутри двигателя пусковая и рабочая катушки соединены в общий провод . Таким образом, 3 выходных провода будут проводом стартера, общим проводом и рабочим проводом.

Мы меняем направление вращения двигателя, меняя подключение конденсатора. В частности, на приведенном ниже рисунке показано, что при движении вперед конденсатор включен последовательно с катушкой 2.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
