Конструкция и принцип работы люстры с пультом управления

Люстра с пультом управления представляет собой сложное устройство, состоящее из нескольких основных элементов:

Светодиодные или галогенные лампы
Блок управления (контроллер)
Приемник сигнала от пульта
Блок питания
Пульт дистанционного управления

Принцип работы такой люстры следующий:

При нажатии кнопки на пульте формируется радиосигнал определенной частоты
Приемник в люстре улавливает этот сигнал и передает его на контроллер
Контроллер дешифрует команду и подает соответствующий сигнал на блок управления лампами
Блок управления включает, выключает или регулирует яркость ламп

Схема подключения люстры с пультом к электросети

Схема подключения люстры с пультом управления практически не отличается от подключения обычного светильника:

Фазный провод (L) подключается к соответствующей клемме на блоке управления люстры
Нулевой провод (N) подключается к клемме N
Защитное заземление (PE) подключается к клемме с символом заземления (если предусмотрено конструкцией)

Важно: люстра с пультом должна быть постоянно подключена к сети, чтобы приемник мог улавливать сигналы от пульта. Поэтому подключать ее нужно до выключателя, а не после.

Особенности монтажа люстры с дистанционным управлением

При установке люстры с пультом необходимо учитывать следующие моменты:

Подготовить надежное крепление, рассчитанное на вес люстры
Обеспечить доступ к блоку управления для возможного обслуживания
Проверить надежность всех электрических соединений

Убедиться в отсутствии помех для прохождения радиосигнала от пульта

Для крепления тяжелых люстр рекомендуется использовать анкерный крюк, способный выдержать значительную нагрузку. Легкие модели можно крепить на монтажную планку.

Настройка пульта управления люстрой

Для корректной работы системы дистанционного управления необходимо выполнить синхронизацию пульта и приемника люстры. Процесс настройки может отличаться у разных производителей, но обычно включает следующие шаги:

Подать питание на люстру
Нажать и удерживать кнопку синхронизации на пульте
Кратковременно отключить и снова включить питание люстры
Дождаться мигания ламп, сигнализирующего об успешной синхронизации

Точная последовательность действий должна быть указана в инструкции к конкретной модели люстры.

Возможные неисправности люстры с пультом управления

При эксплуатации люстры с дистанционным управлением могут возникать следующие проблемы:

Люстра не реагирует на команды пульта
Не работает часть ламп или режимов освещения
Люстра самопроизвольно включается или выключается

Причинами неисправностей могут быть:

Разряженные батарейки в пульте
Сбой в работе приемника или контроллера
Нарушение контакта в электрических соединениях
Выход из строя отдельных ламп
Наличие помех для прохождения радиосигнала

При выявлении неисправности рекомендуется в первую очередь проверить элементы питания пульта и качество электрических соединений. Если это не помогает, может потребоваться диагностика и ремонт электронных компонентов люстры.

Преимущества люстр с дистанционным управлением

Использование люстры с пультом управления имеет ряд преимуществ:

Удобство включения и выключения освещения
Возможность регулировки яркости и цветовой температуры света
Создание различных световых сценариев
Экономия электроэнергии за счет оптимального использования освещения
Повышение комфорта и функциональности жилого пространства

Эти преимущества делают люстры с пультом управления все более популярным выбором для современных интерьеров.

Выбор люстры с пультом управления

При выборе люстры с дистанционным управлением следует обратить внимание на следующие характеристики:

Мощность и тип используемых ламп
Количество режимов работы
Дальность действия пульта
Наличие дополнительных функций (таймер, датчик движения и т.д.)
Качество изготовления и надежность конструкции
Дизайн и соответствие интерьеру помещения

Правильно подобранная люстра с пультом управления станет не только функциональным источником света, но и стильным элементом декора, способным преобразить любое помещение.

Как подключить люстру с пультом управления, схема и сборка

Люстра с пультом управления обладает очень удобной конфигурацией. Благодаря пульту управления можно использовать светильник на расстоянии, что очень хорошо во время работы. Либо включать и выключать свет, когда ложитесь спать. Вам не нужно будет по темноте пробираться к кровати, вы сможете спокойно выключить свет уже лёжа в своей тёплой постели.

В этой статье мы расскажем вам, как подключить люстру с пультом. Опишем устройство прибора, этапы как правильно собрать контроллер, дадим схемы установки и расскажем как произвести монтаж всего устройства к вашему потолку.

Содержание:

Конструкция потолочного светильника
Контроллер и его монтаж
Производим подключение
Монтаж крепежной системы

Устройство и принцип работы прибора

Как правило, потолочные светильники с пультом управления работают в нескольких режимах, основном и вспомогательном. Вспомогательный режим добавляет особый эффект в общую световую палитру помещения.

Обычно основное освещение обеспечивает блок светодиодных ламп, которые имеют небольшую мощность, но установлено их довольно много. Дополнительную подсветку могут обеспечивать компактные галогенные лампы с разным цветом излучаемого света.

Устройтсво потолочного светильника с пультом

Подключаются все лампы отдельными блоками, каждый из которых монтируется к контроллеру. Именно он обеспечивает работоспособность и нормальное слаженное функционирование всех режимов и пульта с люстрой. Можно сказать, блок управления является сердцем всего устройства и отвечает за его слаженную работу.

Управление пультом осуществляется с помощью радиоканала. Пульт имеет определённое количество кнопок, которые соответствуют режимам работы светильника. Дальность взаимодействия зависит от типа устройства и потребностей покупателя. Для малогабаритных приборов обычно дальность не слишком большая.

Существуют разновидности, к которым можно подобрать комплектацию с большим радиусом действия. Пульт комплектуется с приёмником, и для замены пульта необходимо будет либо заменить приёмник или же настроить его на необходимую частоту.

Приёмник тесно взаимодействует с контроллером и находится перед ним в схеме. При нажатии на клавиши пульта, через него подаётся сигнал к управляющему устройству, которое выполняет свои дальнейшие функции.

Установка контроллера

Чтобы потолочный светильник работала нормально и выполняла свои функции согласно заданной программе, в конструкцию обязательно необходимо подсоединить к блоку управления. Люстра, которая обладает несколькими комплектами светильников, объединённых в блоки, соединяется с помощью контроллера. Каждый блок подсоединяется к нему, а затем контроллер подключается к устройству направления, которое взаимодействует с пультом управления.

Если схема одной группы лампочке нуждается в использовании блока питания, тогда контроллер подключается к нему напрямую. Если же блок питания необязателен, тогда достаточно просто все контакты собрать в цельный провод и направить к управляющему устройству.

Блок управления должен отвечать необходимым параметрам, из-за этого следует подбирать его в соответствии с вашим устройством. Бывают контроллеры с двумя, тремя и более каналами, что позволяет сделать люстру более функциональной.

Зачастую покупая такуой светильник, вся её комплектация будет располагаться в корпусе и спрячется при установке там же. Но если необходимо собирать прибор самостоятельно, тогда постарайтесь установить контроллер именно в корпус, для экономии места.

Если такой возможности нету, его можно установить рядом с выключателем и спрятать в углубление в стене. Для возможности замены, лучше всего закрыть контроллер с помощью специального пластикового корпуса.

В итоге мы получаем следующую последовательность подключения и срабатывания всей нашей системы: при взаимодействии с клавишами пульта, он передаёт сигнал на приёмник, который включает подачу тока на контроллере и активирует необходимую нам часть управляющего устройства, контроллер, в свою очередь, начинает раздавать электричество на необходимые нам лампочки. Таким образом, и осуществляется работа контроллера и люстры.

Подключаем светильник с пультом

Вот мы и подошли к решению вопроса как подключить люстру с пультом. В целом подключение такого устройства практически ничем не отличается от установки обычной люстры. Но есть некоторые нюансы, на которые следует обратить своё внимание.

Основное питание должно подключаться к строго отведённым контактам и с правильной полярностью. В противном случае лампа может либо не заработать или же полностью прийти в непригодность.

Также выключатель для такой лампы может также обладать дополнительными функциями и иметь свой встроенный передатчик, от которого будут отходить лишние провода. Их необходимо собрать и подключить к тому же приёмнику, который установлен для пульта управления, чтобы была возможность регулировать работу с помощью стационарного выключателя.

Схема подключения к сети 220

Если приёмник и контроллер установлены возле выключателя или в любом другом месте, от них будет отводиться провод к точке установки люстры.

Его необходимо подключить к каждой из групп отдельно. Заметьте, что от контроллера будет отходить сразу несколько проводов, в зависимости от количества групп лампочек.

Каждый провод будет соответствовать своей группе и их следует собрать и подключить в правильном порядке. В противном случае функционировать она будет не так, как вы планировали.

Производим монтаж крепёжной системы

Следующим что следует обозначить в вопросе, как подключить люстру с пультом, это сборка конструкции и закрепление на потолке. Люстра с пультом управления довольно увесистая из-за наличия множества разных элементов, и как правило, большого размера.

Крепление планки к потолку

Для неё будет недостаточно использование стандартного жёсткого провода, на который она просто повесится. Необходимо установить более надёжную систему. Для этого отлично подойдёт несколько металлических пластин.

В среднем, вполне достаточно использовать две или три пластины, но для более увесистых и больших люстр может понадобиться ещё дополнительное крепление. Фиксировать пластины на потолке лучше всего с помощью анкерных клиньев. На каждую пластину использовать 2-3 анкера.

Люстры зацепляется специальными фиксаторами за пластины, в некоторых случаях она может к ним прикручиваться болтами. Стоит заранее расчертить и тщательно измерять месторасположение крепления, чтобы при закреплении люстры не возникло никаких проблем.

схема, инструкция и процесс установки

На чтение 9 мин Просмотров 20.5к. Опубликовано 30.03.2021 Обновлено 30.03.2021

Содержание

Монтаж и фиксация светодиодной люстры
Схема подключения проводов
Блок для галогенных ламп
Светодиодный блок
Как привязать пульт к люстре
Проверка и возможные неисправности

Дистанционное управление бытовыми приборами давно и прочно вошло в современный быт. Не вставая с места можно управлять телевизорами, звуковоспроизводящими системами и т.п. Системы «Умный дом» расширили пределы контроля бытовых приборов до максимально возможных. Потолочные люстры теперь также управляются с места.

Монтаж и фиксация светодиодной люстры

Светодиодные люстры с ДУ, как и светильники других типов, крепятся к потолку с помощью штатных устройств для установки, поставляемых в комплекте. В большинстве случаев это планка, которую надо закрепить на перекрытии с помощью дюбелей. Они часто также идут в комплекте. Если их там нет, что характерно для самых дешевых китайских люстр, значит надо приобрести крепеж отдельно.

Крепление люстры на планку.

Отверстия под установку любой светодиодной люстры сверлятся в потолке с помощью дрели, оснащенной сверлами по бетону. Сначала на дюбелях закрепляется планка, потом к ней крепится светильник. Порядок выполнения работ зависит от конструкции люстры и почти всегда описан в инструкции.

Планка, закрепленная на потолочном перекрытии.

Если люстра большая и тяжелая, ее лучше повесить на крюке. В домах старой постройки такие зацепы уже предусмотрены.

Крюк для подвешивания светильников.

Для подвешивания серьезных люстр в более современных домах можно приобрести анкер с крюком. Он разжимается в просверленном отверстии и может выдержать большие нагрузки.

Анкер с крюком для подвеса тяжелых светильников.

Более подробно об способах монтажа читайте: Крепление и установка люстры

Схема подключения проводов

Для подключения любой люстры не обязательно знать ее внутреннее устройство. Подключается люстра с пультом к сети как обычный светильник:

фазный провод к клемме L;
нулевой к терминалу N;
если есть защитный проводник, он подключается к клемме, обозначенной PE или значком заземления.

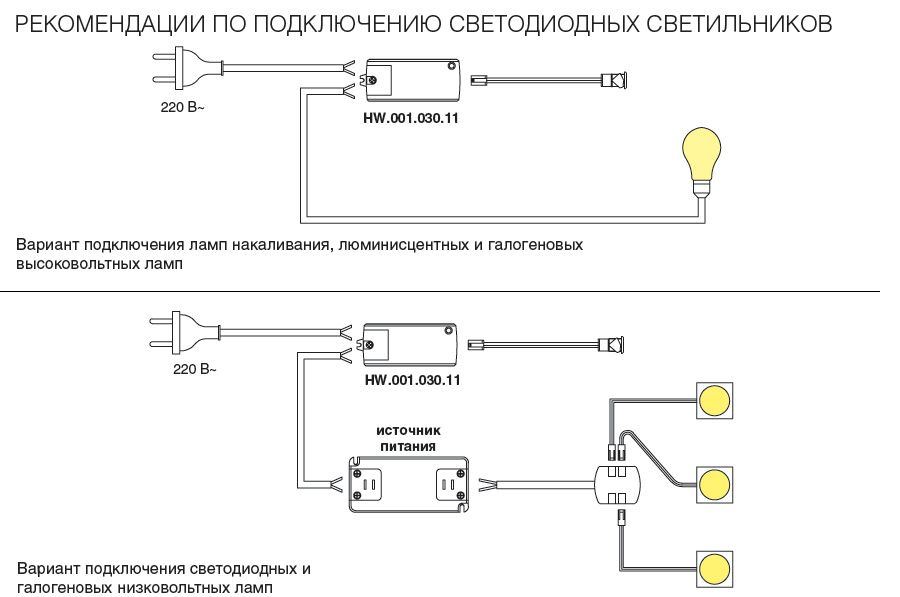

Схема подключения светильника через одноклавишный выключатель с использованием распредкоробки.

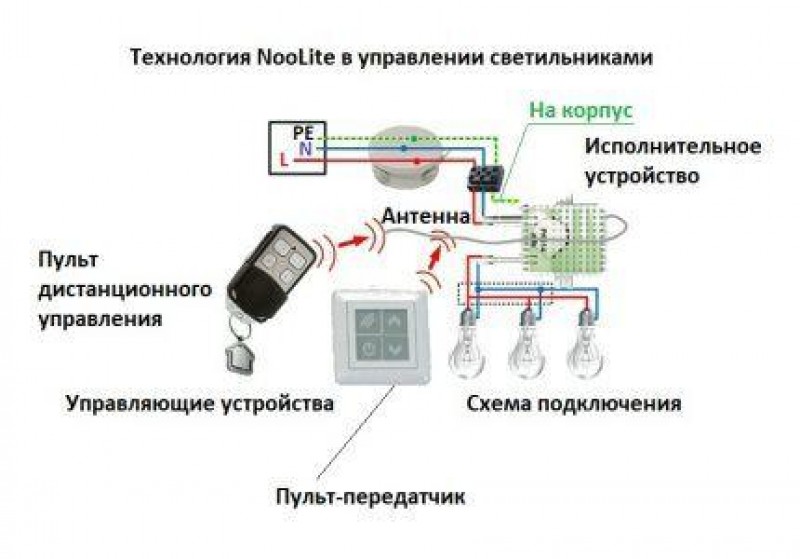

Схема подключения светильника, как «черного ящика», с использованием распредкоробки показана на рисунке. Настенный выключатель освещения – главный. Если его выключить, пульт дистанционного управления никак не будет влиять на работу освещения.

Но знание внутреннего устройства не будет лишним для понимания работы устройства в целом, а также для выполнения, при необходимости, ремонтных работ.

Блок-схема люстры с дистанционным управлением.

Большинство люстр, регулируемых с пульта содержат модуль дистанционного управления, коммутирующий нагрузки, в качестве которых выступают осветительные приборы. Обычно их 1..3, могут быть применены обычные лампы накаливания (или их группы), светодиодные или галогенные лампочки.

Модули дистанционного управления могут быть собраны на различной элементной базе и по отличающимся схемам, но блок-схема у большинства из них одинаковая:

Приемник служит для приема, усиления и фильтрации сигнала, передаваемого пультом. Инфракрасные каналы связи между передатчиком и приемником, распространенные в бытовой аппаратуре, в люстрах применяются редко из-за высокого уровня тепловых помех, испускаемых светильником. В простых светильниках управление производится по радиоканалу, в продвинутых – по Bluetooth или WI-Fi. Два последних варианта часто используют в сложных устройствах с регулировкой яркости свечения или со световыми эффектами, которые управляются через приложение мобильного гаджета.
Дешифратор получает от приемника сформированную последовательность импульсов и «расшифровывает» команду. В зависимости от задания, он формирует сигнал на включение или отключение одной из нагрузок, а в сложных моделях на изменение уровня яркости свечения.
Сформированная команда усиливается в силовом блоке. Если не нужна регулировка яркости, нагрузка коммутируется электромагнитным реле. Если надо изменять яркость или цветность, силовой блок представляет собой ШИМ-регулятор с электронными ключами.
Источник питания формирует постоянное напряжение для обеспечения всех элементов схемы.

Если нагрузкой являются галогенные или светодиодные лампы, то в люстре будут присутствовать дополнительные устройства управления.

Блок для галогенных ламп

Галогеновые лампы подключаются к сети 220 вольт не напрямую, а через понижающий трансформатор. Сейчас большей частью применяются не обычные трансформаторы с магнитопроводом и двумя обмотками, а электронные трансформаторы. Они работают по другим принципам, поэтому их габариты и вес ниже. При этом также ниже надежность, но выше уровень помех, генерируемых в питающую сеть. Такой трансформатор коммутируется со стороны 220 вольт – там ниже токи при равной мощности, и выше долговечность контактов реле.

Схема управления галогенными лампами.

На подключение люстры к сети 220 вольт наличие галогенных ламп и трансформатора любого типа влияния не оказывает. Надо иметь в виду, что при замене ламп их общая мощность не должна превышать нагрузочную способность трансформатора.

Тип лампы	Напряжение, В	Потребляемая мощность, Вт
Visico ML-075	12	75
NH-JC-20-12-G4-CL		20
Navigator 94 203 MR16		20
G4 JC-220/35/G4 CL 02585 Uniel		35
Elektrostandard G4		20

Светодиодный блок

Светодиоды включаются через стабилизатор тока – драйвер. Он снижает напряжение на последовательных и параллельных цепочках светодиодов и стабилизирует ток через них.

Схема управления светодиодными элементами.

В продвинутых моделях, позволяющих управлять не только включением и отключением LED, но и регулированием их яркости и изменением цвета свечения, драйвер объединен с силовым блоком. Ключами служат выходные транзисторы ШИМ-регулятора.

Как привязать пульт к люстре

В некоторых системах дистанционного управления надо привязать пульт к светильнику (синхронизировать). Эту процедуру можно сделать с одним пультом и несколькими светильниками в разных комнатах и управлять ими с помощью единого прибора (правда, придется носить пульт постоянно с собой). Можно попытаться к каждому светильнику в комнате привязать свой пульт и управлять ими независимо. Процедура у разных производителей несколько отличается, но в целом она примерно одинакова:

подать напряжение на люстру с настенного выключателя;
выждать несколько секунд, направить на светильник пульт;
нажать специально выделенную для синхронизации кнопку;
через несколько секунд светильник выдаст отклик в виде одного или нескольких миганий и перейдет в режим свечения.

ПДУ с кнопкой привязки (Setup).

Кнопка для первичной синхронизации чаще всего имеет маркировку в виде символа радиосигнала, но не обязательно. Это может быть кнопка одного из каналов или просто кнопка включения света. Обычно вся процедура настройки с указанием кнопок расписана в инструкции.

Проверка и возможные неисправности

Если все подключено правильно, а люстра на нажатие кнопок не реагирует, в первую очередь надо проверить наличие и состояние батареек в пульте. При необходимости их надо установить или заменить на свежие. В отличие от инфракрасных пультов, проверить работоспособность радиочастотного прибора с помощью смартфона не получится. Можно попробовать поймать сигнал на радиоприемнике, но у бытовых устройств нет диапазона 433 МГц, не говоря о 2,4 или 5 ГГц (для Bluetooth или Wi-Fi).

Если после замены элементов питания реакция на пульт не появилась, то можно проверить наличие сетевого напряжения на входных клеммах люстры. Если питание есть, то можно предполагать неисправность пульта или приемного модуля.

В ситуации, когда при нажатии на кнопки пульта слышны щелчки электромагнитных реле, но один или несколько светильников (групп светильников) не горит, в первую очередь надо проверить напряжение на соответствующем выходе модуля управления. Если оно сильно отличается от 220 вольт, значит, неисправна контактная группа электромагнитного реле. Если все в порядке, предполагается неисправность светоизлучающего элемента или драйвера (если есть). Если лампочка легкосъемная, ее работоспособность можно проверить заменой на заведомо исправную. Если монтаж жесткий (пайка и т.п.), можно попробовать проверить элемент с помощью мультиметра (светодиод прозванивается как обычный диод в обе стороны). Если здесь все в порядке, надо проверить напряжение на выходе драйвера или понижающего трансформатора — оно не должно сильно отличаться от указанного на корпусе. В случае неисправности модуль надо заменить.

В целом подключение к сети люстры с пультом принципиальных отличий от той же процедуры для обычных светильников не имеет. При внимательном и безошибочном монтаже осветительный прибор начинает работать сразу, хотя некоторым моделям потребуется привязка пульта.

схема, инструкция и процесс установки

1. Монтаж и крепление светодиодной люстры

2. Схема подключения

2.1. Блок для галогеновых ламп

2.2. Светодиодный блок

3. Как крепить пульт к люстре

4. Тестирование и возможные неисправности

Пульт управления бытовой техникой давно и прочно вошёл в современную жизнь. Вы можете управлять телевизорами, звуковыми системами и т. д., не вставая со своего места. Системы «Умный дом» максимально расширили пределы управления техникой. Потолочные люстры теперь тоже управляются с места.

Монтаж и крепление светодиодной люстры

Светодиодные люстры с дистанционным управлением, как и другие типы светильников, крепятся к потолку с помощью прилагаемых стандартных монтажных приспособлений. В большинстве случаев это брус, который необходимо прикрепить к потолку с помощью дюбелей. Они часто также идут в комплекте. Если их нет, что характерно для самых дешевых китайских люстр, то необходимо покупать крепеж отдельно.

Крепление люстры на штангу.

Отверстия для установки любой светодиодной люстры сверлятся в потолке дрелью, оснащенной сверлами по бетону. Сначала на дюбели закрепляется штанга, затем к ней крепится люстра. Порядок работ зависит от конструкции люстры и почти всегда описан в инструкции.

Брус, крепящийся к потолочной плите.

Если люстра большая и тяжелая, ее лучше повесить на крючок. В старых домах такие крючки уже предусмотрены.

Крючок для подвешивания люстры.

Чтобы повесить серьезные люстры в более современных домах, вы можете купить анкер с крючком. Он расширяется в просверленном отверстии и выдерживает большие нагрузки.

Анкер с крюком для подвешивания тяжелых люстр.

Подробнее о способах установки: Монтаж и установка люстры

Схема подключения

Для подключения любой люстры вам не нужно знать ее внутреннее устройство. Люстра с пультом подключается к сети как обычная лампа:

фазный провод к клемме L;
нейтральный провод к клемме N;
Если имеется защитный проводник, он подключается к клемме с маркировкой PE или символом заземления.

Схема подключения светильника через одноплечий выключатель с использованием распределительной коробки.

Схема подключения светильника в качестве «черного ящика» с использованием распределительной коробки представлена на рисунке. Настенный выключатель является основным источником света. Если он выключен, пульт дистанционного управления не повлияет на работу освещения.

Важно! При использовании светильника 1 класса защиты защитное заземление является единственной (помимо основной изоляции) мерой защиты от поражения электрическим током при пробое слоя изоляции. В сетях TN-C использовать нельзя — работать будет, но безопасности не обеспечит.

Но знание внутреннего устройства не будет лишним для понимания работы устройства в целом, а также для выполнения при необходимости ремонтных работ.

Блок-схема люстры с дистанционным управлением.

Большинство люстр с дистанционным управлением содержат модуль дистанционного управления, который переключает нагрузки, например осветительные приборы. Обычно их 1…3, обычные лампы накаливания (или их группы), светодиодные или галогенные лампы.

Модули ДУ могут быть собраны на разных компонентах и по разным схемам, но структурная схема большинства из них одинакова:

Приемник служит для приема, усиления и фильтрации сигнала, передаваемого ДУ. Инфракрасные каналы связи между передатчиком и приемником, распространенные в бытовой технике, в люстрах используются редко из-за высокого уровня тепловых шумов, излучаемых лампой. Простые люстры управляются по радио, продвинутые — по Bluetooth или WI-Fi. Последние два варианта часто используются в сложных устройствах с диммированием или световыми эффектами, которые управляются через приложение для мобильного гаджета.
Декодер получает сгенерированную последовательность импульсов от приемника и «декодирует» команду. В зависимости от задачи формирует сигнал на включение или выключение одной из нагрузок, а в сложных моделях на изменение уровня яркости свечения.
Сформированная команда усиливается в блоке питания. Если диммирование не требуется, нагрузка переключается электромагнитным реле. Если вам нужно изменить яркость или цветность, блок питания представляет собой ШИМ-регулятор с электронными ключами.
Блок питания формирует постоянное напряжение для питания всех элементов схемы.

Если в нагрузку галогенные или светодиодные лампы, люстра будет иметь дополнительные устройства управления.
