Схема подключения печки ваз 2110: Схема печки ваз 2110: рассмотрим подробно

Содержание

Ваз 2110: система управления отопителем — особенности

Система отопителя ваз

В автомобиле Ваз 2110 система управления отопителем играет довольно важную роль. Если происходит ее поломка, то отопитель и сам перестает работать правильно.
Он может чересчур сильно нагревать салон, или, наоборот, не прогревать его вообще. Поэтому при малейшей поломке системы управления, ее сразу же следует отремонтировать или вовсе заменить, иначе нельзя будет регулировать интенсивность нагревания печки автомобиля.
На ваз 2110 система управления отоплением может быть отрегулирована и самостоятельно.

Особенности системы

Ваз 2110 управление системой отопления

Система управления отопителя обладает такими особенностями:

  • Она необходима, чтобы в автомобиле поддерживалась постоянная температура, которая была указана водителем.
  • В качестве управляющего узла здесь есть контроллер, который снабжен двумя рукоятками. Собственно, с их помощью и происходит процесс управления.

Примечание: при этом рукоятки подразделяют на правую и левую. При помощи левой можно установить необходимую температуру в салоне, а правая рукоятка позволяет включить вентилятор.

  • В контроллер печки поступает необходимая информация о том, как расположена заслонка отопителя. Положение этой заслонки регулируется в соответствии с данными, установленными водителем.

Контроллер системы автоматического управления отопителем ваз 2110

  • Чтобы воздух в автомобиле прогрелся как можно быстрее, используется клапан циркуляции, который имеет свой выключатель.

Примечание: если включить этот клапан, то в салон не поступает воздух извне, поэтому нужно быть готовым к тому, что в машине станет очень жарко.

  • Желая охладить воздух в салоне, можно воспользоваться вентилятором электродвигателя. Если электродвигатель отопителя неисправен, то его желательно заменить.

Примечание: есть возможность и отремонтировать его. Однако в этом случае рассматривается всего один вариант – зачистка коллектора.

Составляющие печки

Обычно в зимнее время появляются проблемы с работой печки. У некоторых она перестает хуже нагревать воздух, у других – она вообще не греет.
Бывают даже случаи, когда воздух не нагревается, а охлаждается, так как она неправильно работает.Возможно, пострадал какой-нибудь из элементов системы отопления.
Рассмотрим, из чего она состоит:

  • Контроллер.
    Его по другому называют еще блоком САУО. С его помощью задается необходимая температура. Также он регулирует подачу холодного или теплого воздуха, чтобы обогреть или охладить салон.

Контроллер системы автоматического управления

Примечание: для Ваз 2110 подходят два вида контроллеров – четырех и пятипозиционный. Найти их довольно трудно, так как в настоящее время их больше не производят.

  • Датчик температуры воздуха. Он показывает, какая температура царит в салоне. В него встроен небольшой вентилятор.

Примечание: кстати, если крыльчатк а этого вентилятора перестала крутиться, то могут появиться неполадки. Устранить можно просто: либо заменить вентилятор, либо очистить его от загрязнений, если они все же есть.

  • Микромоторедуктор. В продаже встречается двух видов: старого и нового образцов. Брать лучше первый, так как второй может и не подойти.

Как настроить контроллер

Чтобы увеличить точность поддержания температуры, необходимо настроить отопитель.
Для этого:

  • Контроллер вынуть из его гнезда. Делать это нужно максимально аккуратно, чтобы не повредить его детали.
  • Подстроечный потенциометр поможет подрегулировать датчик.
  • Его регулировка должна осуществляться в соответствии с расчетом: один оборот потенциометра соответствует 0,2 градусам.

Примечание: если вращать по часовой стрелке, то температура падает, а если против – происходит обратный процесс.

Определение причины неисправности и ее устранение

Проблемы с печкой могут появиться по следующим причинам:

  • Охлаждающая жидкость вытекает. Из-за ее недостатка охлаждающая система работает неправильно, и печка в том числе.
    При этом сбой работы наблюдается только во время снижения температуры. Чтобы устранить эту неполадку, следует проверить уровень жидкости в соответствующем бачке.
    Если ее меньше отметки Max, то следует долить.
  • Возможно неисправен радиатор отопления. Чтобы определить, работает ли он, нужно его потрогать. Как правило, в процессе отопления он становится теплым или даже горячим.
  • Возможно в системе образовалась воздушная пробка. Чтобы избавиться от этой неприятности, следует сделать так, чтобы передние колеса были немного выше задних.
    Включить двигатель и оставить так на несколько минут.
  • Возможно отопитель в некоторых местах протекает. В таком случае необходима его полная замена, так как устранить эту неполадку посредством ремонта не удастся.
  • Если печка «слабо дует», то проблема может быть в фильтре салона. Его следует поменять.

Примечание: желая, чтобы фильтр оставался рабочим как можно дольше, следует установить защиту на воздухозаборник.

  • Вполне возможно, что контроллер не работает. Способ устранения – полная его замена.
  • Кроме того заслонка отопителя может не всегда переключаться во время. Поэтому иногда вместо теплого воздуха может идти холодный и наоборот.

Заменить любую деталь не составит особого труда. Обычно такой процесс занимает не более 5 минут.
Однако проблема может возникнуть в процессе замены микромоторедуктора. В этом случае придется снимать жабо, а также звукоизоляцию моторного щита.

Возможные проблемы с заслонкой

Как уже отмечалось ранее, у печки есть несколько заслонок.
При этом проблемы могут быть только с одной из них. Чтобы определить, какая именно неисправна, следует провести диагностику.


Для этого:
  • Обратить внимание, как заслонка перемещается при переключении температуры. Если в процессе этого слышны посторонние звуки, значит проблема с заслонкой есть.
  • Если холодный воздух дует нормально, а горячий нет, то проблема с нижней заслонкой. В то же время, если горячий воздух идет нормально, а холодный нет, то проблема с верхней заслонкой.

Установить, в чем причины неполадок в системе отопления машины можно и своими руками, так как сделать такую работу совсем несложно даже в домашних условиях. Однако цена ремонта может быть различной.
Ведь зачастую нужно менять несколько различных деталей. Иногда, напротив, стоит только очистить те или иные детали от грязи.
Конечно, прежде чем приступать к ремонту, стоит пересмотреть фото и видео на эту тему. Инструкция также не помешает.

Кроме того можно пользоваться рубрикой вопросы/ответы на многих сайтах в Интернете.

Отопитель салона ваз 2110: меняем своими руками

Отопитель ваз

Порой автомобиль перестает радовать своего обладателя. Это происходит тогда, когда он начинает ломаться.
Одной из поломок автомобиля является отопитель салона ваз 2110, который необходимо правильно разобрать и собрать. После разбора данного механизма, можно приступить к его ремонту или замене.
Вообще, на ваз 2110 система отопления салона – это сложная конструкция, но ее можно регулировать и ремонтировать своими руками.

Замена отопителя

Ваз 2110 дополнительный отопитель салона

Для проделывания данной операции, необходимо знать и уметь делать следующее:

  • Автомобиль необходимо подготовить к процессу ремонта, изъятия деталей, механизмов и прочих частей.

Примечание: автомобиль необходимо установить на ровной поверхности дороги. Не следует производить ремонт без специальных подставок под колеса, которые удержат автомобиль на месте.

Также, необходимо позаботиться о ручном тормозе, который необходимо включить. Не следует забывать о ключе зажигания, который необходимо прихватить с собой.

  • После установки автомобиля, его предварительной подготовки необходимо отсоединить отрицательную клемму с аккумуляторной батареи.
  • Используя особый накидной ключ с цифрой «12» необходимо слегка ослабить гайку крепления клеммы провода. Эту операцию необходимо проводить с отрицательным выходом. Клемма снимается с батареи.
  • Декоративную накладку на двигатель необходимо удалить.

Демонтаж декоративной накладки

Примечание: так как автомобиль ВАЗ 2110 имеет несколько вариантов двигателя, необходимо описать демонтаж декоративной накладки на обоих вариантах двигателя.

Итак:

  • Двигатель 2112 (1,5і) — необходимо используя торцовый ключ с цифрой «10» открутить 4-ре гайки крепления, которые присоединяют пластмассовую накладку к крышке головки блока цилиндров.

Ваз 2110 схема отопитель салона

  • Маслоналивная головка имеет крышку, которую необходимо открутить и снять.
  • Извлекается пластмассовая накладка.
  • Двигатель 21124 (1,6і) — требует снятия четырех креплений, которые выполнены из резины. Они предохраняют крышку головки блока цилиндров.
  • Пластмассовая накладка двигателя снимается легким движением руки вверх. Вместе с крышкой отсоединяются и крепежные элементы, следует быть предельно внимательным, чтобы не растерять их.

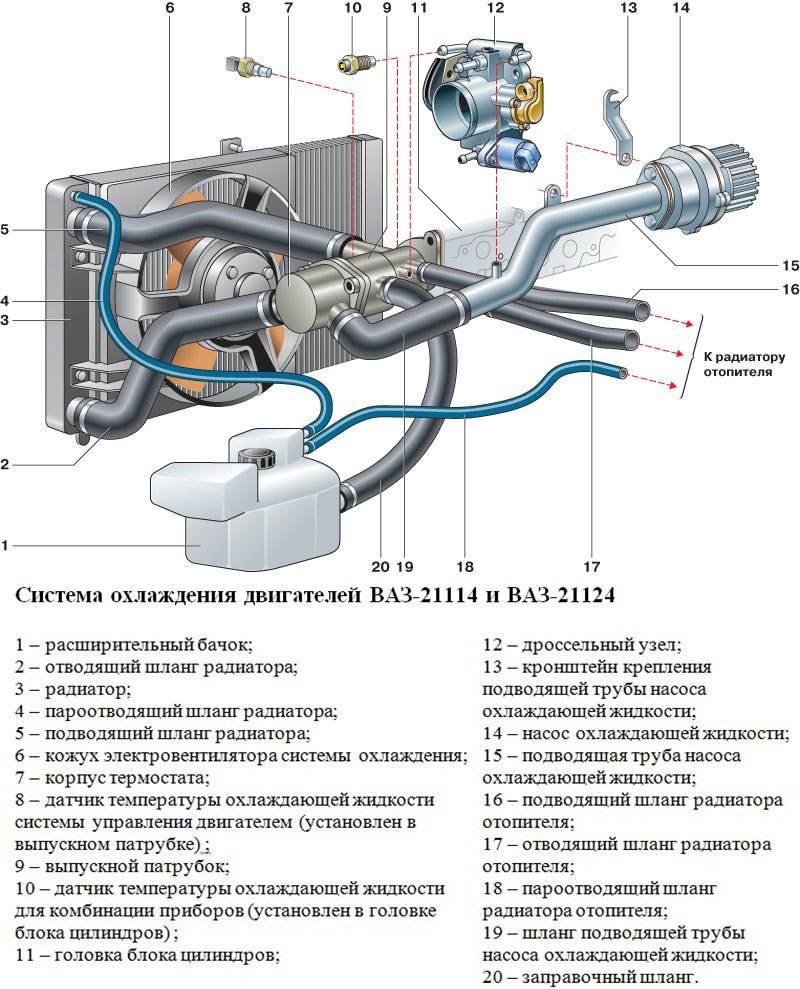

Слив ОЖ и заливание новой жидкости

Итак:

  • После снятия декоративной накладки двигателя, необходимо произвести слив охладительной жидкости из системы автомобиля.

 Примечание: для выполнения данной работы, необходимо подготовить тару, в которую будет сливаться жидкость. Ее объем не должен быть меньше 8-ми литров.
Для данной процедуры понадобится установить автомобиль на эстакаде или смотровой яме. Установку автомобиля лучше производить перед началом работ.

  • Снимается брызговик с двигателя.
  • Ключом с цифрой «10» на переднем креплении механизма удаляются пять гаек.
  • Здесь же имеется три винта, которые исполняют роль крепления брызговика автомобиля с грязезащитными щитками двигателя.
  • Два болта, которые располагаются в задней части брызговика необходимо удалить.
  • Брызговик легкими движениями извлекается с двигателя и автомобиля.
  • Пробка расширительного бачка простыми поступательными вращательными движениями выводится из своего положения.
  • Под сливным соплом устанавливается ранее приготовленная тара.  Ее емкость не должна быть ниже 8-ми литров.
  • Теми же вращательными поступательными движениями откручивается крышка радиатора охлаждения. Осуществляется слив охладительной жидкости.
  • Следующую посудину необходимо подставить под блок цилиндров. Он расположен около картера сцепления в передней части автомобиля.
  • Используется торцовый ключ с цифрой «13» для откручивания пробки. Происходит слив оставшейся в механизме охладительной жидкости.
  • Пробки сливных отверстий, которые открутились, необходимо установить на прежнее место.
  • В бачки заливается свежая охладительная жидкость.
  • На бачке имеется верхняя метка. Жидкость необходимо лить до тех пор, пока она не коснется отметки. После закручиваются все пробки, запускается двигатель и происходит работа на повышенных оборотах до момента включения электрического вентилятора.

Как происходит на ваз 2110 отопление и вентиляция салона

Примечание: Охладительную жидкость разных марок и производителей смешивать запрещено.

  • После того, как жидкость будет слита, необходимо проделать работу по отсоединению дроссельной заслонки.
  • Первым делом необходимо отсоединить шланг подвода воздуха.
  • Ослабляется затяжка двух хомутов. Происходит снятие шланга подвода воздуха к дроссельной заслонке.

Ваз 2110 неисправности отопления салона

  • При зажатой педали газа, следует проследить за состоянием заслонки, она должна быть полностью открыта. Во время отпускания педали газ, происходит закупоривание заслонки.
  • Трос привода дроссельной заслонки необходимо полностью демонтировать.
  • Используется шлицевая отвертка, которая поддевая пружину, освобождает ее с сектора.
  • Для удаления троса, необходимо провернуть сектор против часовой стрелки до максимума и вытянуть один конец троса.
  • Датчик положения дроссельной заслонки отсоединяется от колодки приводов.
  • Происходит процесс сброса давления в приводе.
  • Демонтируется подушка сидения (заднего).
  • Для снятия крышки люка, необходимо крестообразной отверткой удалить два винта.
  • Крышка люка отсоединяется.
  • Топливный модуль освобождается от колодки жгута проводов.
  • Включив стартер, необходимо осуществить оборот коленчатого вала в течение 15-ти секунд.

Примечание: в случае запуска двигателя, необходимо подождать до той поры, пока он самостоятельно не остановится.

  • Зажигание следует выключить.
  • Колодка проводов присоединяется к топливному модулю.
  • Крышка люка устанавливается на прежнее место и закрепляется винтиками.
  • Подушка заднего сидения устанавливается на прежнее место.
  • Фильтр демонтируется (тот, который используется в системе подачи воздуха).

Ваз 2110 система отопления салона

  • Необходимо ослабить, но не откручивать полностью два хомута. Они крепят шланг вентиляционной системы картера и шланга подвода воздуха.
  • Воздухозаборник крепится к кузову автомобиля болтов. Его необходимо извлечь.
  • Демонтируются три стойки, изготовленные из резины спереди и сзади.
  • Корпус воздушного фильтра снимается вместе с датчиками, шлангом и воздухозаборником.
  • После выполнения данных действий, необходимо отсоединить колодку проводов от регулятора холостого хода.

Ваз 2110 схема отопителя салона

  • Фиксатор, который исполняя свою роль, фиксирует жгут проводов, необходимо освободить.
  • Отсоединяется колодка от регулятора холостого хода.
  • Используя крестообразную отвертку, необходимо ослабить затяжку хомутов, которые крепят шланг системы вентиляции картера. Два из трех шлангов – подводят охлаждающую жидкость, третий – подводит адсорбер.
  • С корпуса  заслонки (дроссельной) демонтируется шланг вентиляции картера.
  • Осуществляется извлечение от дроссельного узла шланг адсорбера.
  • Используя ключ с ходом в 13-ть миллиметров, откручиваются две гайки крепления дроссельного узла во фланец впускного механизма.
  • Дроссельный узел установлен на шпильках, с которых его необходимо снять.  После съемки, его поднимают выше расширительного бачка охлаждающей системы автомобиля.

Ваз 2110 отопитель салона в сборе

  • Оставляя узел в данном положении, производится отсоединение шлангов. По этим шлангам охлаждающая жидкость подается в механизм.
  • В шлаги устанавливаются болты  М10 (в каждый по одному). Чтобы они не выпали, необходимо затянуть хомуты.

Примечание: собирается и монтируется дроссельный узел в противоположном порядке.

  • Следующим шагом будет снятие стеклоочистителя.
  • Пароотводящий шланг радиатора, необходимо удалить.
  • Пароотводящий шланг проталкивается в облицовку моторного отсека.
  • Используется крестообразная отвертка, которая помогает открутить винт соединяющий обивку мотора.
  • Снимается левая часть обивки.
  • Пароотводящий шланг присоединяется к расширительному бачку. Это поможет сохранить охладительную жидкость в механизме.
  • Здесь располагается резиновый ремень, который крепит расширительный бачок. Бачок слегка сдвигается в сторону. Шланги необходимо оставить на прежнем месте.

Ваз 21102 отопление салона

  • Используя ключ, откручивается гайка крепления вала рычага стеклоочистителя.
  • Аналогичная операция осуществляется с другим рычагом стеклоочистителя.
  • Болт крепления мотор редуктора к кронштейну необходимо удалить.
  • Колодка проводов отвинчивается и извлекается.
  • Внимательно удаляется рычаг стеклоочистителя. Существует возможность повредить раму, потому необходимо приложить максимальное внимание к этому процессу.
  • Используя торцовый ключ с ходом в 10-ть миллиметров, откручивается гайка верхнего крепления защитного экрана и гайка нижнего аналогичного крепления.
  • Держатель шланга отсоединяется со своего положения шлицевой отверткой.

Примечание: для автомобилей с кузовами хэтчбек и универсал, необходимо совершить еще три пункта.

  • Вывод электронасоса омывателя заднего стекла имеет два провода, которые необходимо отсоединить.
  • Отсоединяется ремень крепления бачка.
  • Демонтируется и удаляется из автомобиля сам бачок.
  • Удаляется правая часть обивки.
  • Жгут проводов отопителя имеет хомут, который держит их в одной куче. Его необходимо перекусить кусачками.
  • Произведя разжим фиксатора, рассоединяются колодки проводов электрического вентилятора отопителя.

Ваз 21102 система отопления салона

  • Та же операция происходит с проводами датчика положения заслонки и заслонки отопителя.
  • Крестообразная отвертка применяется для ослабления хомута шланга радиатора. Впоследствии шланг снимается с патрубка радиатора.
  • Нижний шланг отсоединяется по той же технологии.
  • Гайка крепления с правой стороны откручивается.
  • Гайка нижнего левого крепления следует за предыдущей.
  • Верхнее крепление снимается.
  • То же происходит с другим верхним креплением.
  • Последовательными движениями удаляется отопитель из автомобиля.

Установка отопителя производится в противоположной последовательности. Информацию по выполнению данной работы можно посмотреть в техобслуживании к автомобилю или в сети интернет, посредством просмотра видео или даже фото.
Для первого ремонта необходимо использовать картинки, которые помогут в проведении данной работы своими руками. Главное – делать все, как требует инструкция.
В этом случае проблем никаких не возникнет. Да и так сэкономить неплохо можно, ведь цена на услуги подобного рода не из дешевых.

Устройство и схема отопителя ВАЗ-2110

Введение

Невозможно самостоятельно произвести ремонт собственного авто без знаний, касающихся устройства всех узлов. Не менее ценным считается навык читать любые чертежи. Подобные умения можно приобрести, только имея определённый опыт, который приходит с годами в процессе эксплуатации и обслуживания своего автомобиля. В нижеприведённой статье рассмотрим устройство отопителя ВАЗ-2110.

Не секрет, что исправно функционирующее устройство отопителя в «десятке» отечественного автопрома позволяет водителю и пассажирам чувствовать себя во время езды максимально комфортно. В статье рассмотрена схема подключения агрегата, представлено описание составляющих печку элементов. Информация может быть полезна не только начинающим механикам-любителям, но и опытным мастерам, у которых возникли сложности с ремонтом отопителя.

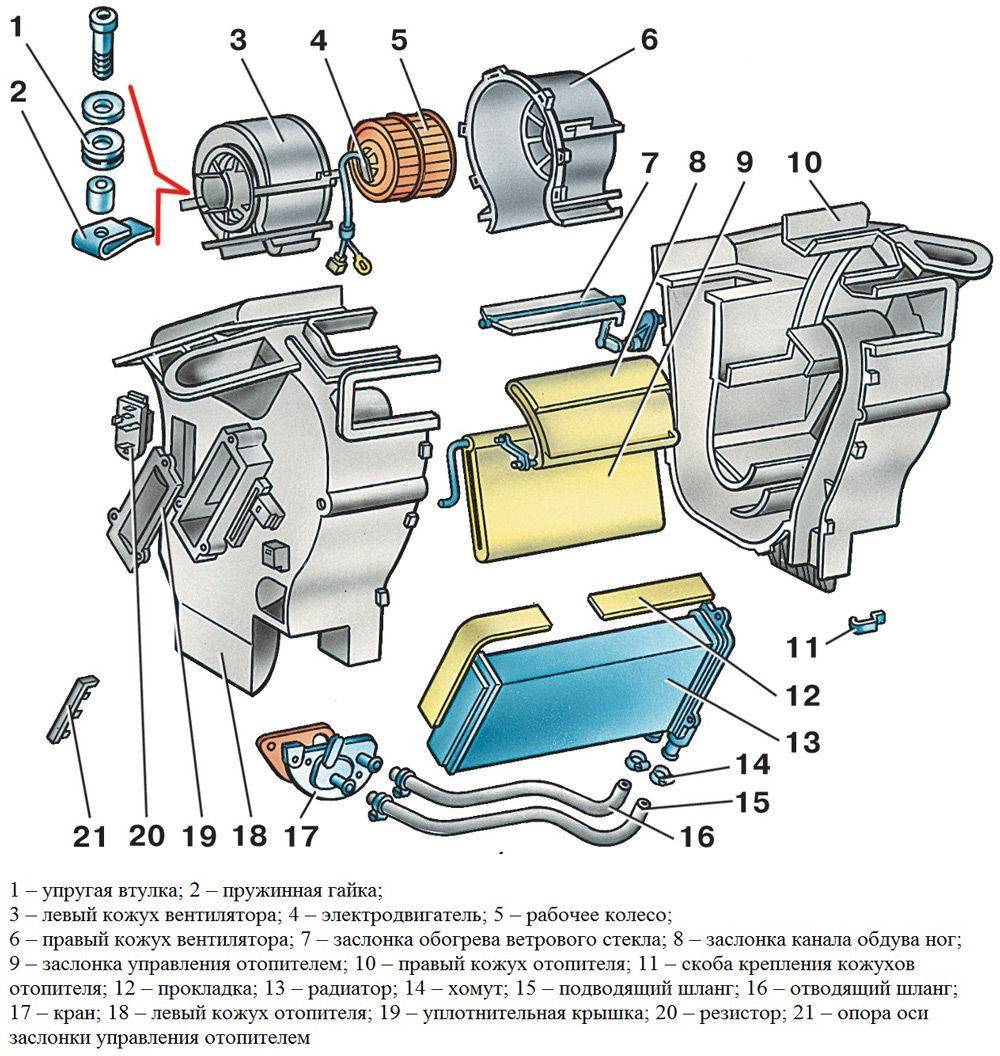

Устройство отопительного приспособления

Обогрев ВАЗ-2110, посредством которого автомобилист может чувствовать себя комфортно в своём движимом имуществе в любое время года, состоит из нескольких отдельных устройств, работающих в тесной связке. Центральным прибором агрегата считается радиатор, с помощью которого нагреваются потоки воздуха, идущие в салон. Чтобы была возможность отремонтировать или поменять радиатор, придётся искать к нему пути под капотом.

Вторым по важности приспособлением можно назвать распределитель воздуха, в котором есть несколько патрубков, проходящих по всему салону «десятки». По сравнению с моделями старого образца, которые предшествовали выпуску ВАЗ-2110, в новом автомобиле появился испаритель, который нашёл место в климатической установке.

Управление работой печки осуществляется посредством специального блока СУАО. В руководстве по эксплуатации ВАЗ-2110 этот прибор имеет другое название (контроллер). Функционирует блок вместе с датчиком температуры, расположенным в салоне. Датчик передаёт на блок информацию, касающуюся температуры, после этого сравниваются данные (в расчёт берётся информация, выставленная на рукоятке). Как только система фиксирует различие температур на 2°, сразу же начинается подаваться тёплый или охлаждённый воздух в салон.

Чтобы разобраться в том, как устроен отопитель, нужно обратить внимание на рукоятку устройства, особенного внимания заслуживают два крайних положения — MAX и MIN. Дело в том, что при выставлении рукоятки в одно из этих показателей, система начинает подавать тепло, не учитывая данные с датчика температуры.

Печка ВАЗ-2110 предусматривает наличие такого устройства, как моторедуктор. Задача этого приспособления заключается в открытии и закрытии заслонки. Малогабаритный электрический моторчик крайне важен в работе отопителя. Даже при незначительной поломке моторедуктора система сможет обеспечить автовладельца только холодным или только горячим воздухом. Если это приспособление сломалось в тот момент, когда была закрыта заслонка, то вся система перестанет выполнять свою функцию. Главные составляющие отопительного приспособления:

  • радиатор;
  • устройство, распределяющее воздушные потоки;
  • блок СУАО;
  • потолочный датчик;
  • рукоятка;
  • заслонка;
  • моторедуктор.

Предназначение радиатора

Печка ВАЗ-2110 нового образца имеет радиатор, посредством которого происходит нагрев воздуха, идущего внутрь транспортного средства. Достаточно часто в глобальной сети можно встретить схемы, на которых радиатор обозначен как теплообменник. Процесс нагревания в устройстве появляется за счёт поступления тёплого тосола. Радиатор связан с системой охлаждения силового агрегата посредством нескольких патрубков и шлангов. Внутри теплообменника всё время циркулирует охлаждающая жидкость. От расположения заслонки зависит объём входящего воздуха и его направление. При нахождении заслонки печки в промежуточном положении, часть воздуха идёт сквозь теплообменник, а оставшийся объём минует радиатор. На схеме можно заметить, что радиатор нового образца отличается от остальных моделей несколькими полезными доработками.

Принцип действия СУАО и потолочного датчика

Принцип работы печки ВАЗ-2110 можно понять, изучив такие компоненты, как СУАО и потолочный датчик.

Функция потолочного датчика заключается в определении температуры в салоне транспортного средства. Затем вся информация перейдёт в блок СУАО, где поступающее значение будет приравнено температуре, которая отражена на рукоятке отопительного приспособления ВАЗ-2110. В результате сверки положение заслонки будет изменено или останется прежним. Всё будет зависеть от разности сверяемых значений. Посредством такой нехитрой манипуляции контролируется температура в салоне авто.

При установке приспособления в любое из крайних значений информация потолочного датчика учитываться не будет. Блок СУАО является набором микросхем, от которого напрямую зависит функционирование отопителя. При возникновении неисправностей как датчик, так и СУАО, может быть заменён без особых трудозатрат.

Устройство заслонки и моторедуктора

За счёт моторедуктора происходит изменение положения заслонки, регулирующей подачу воздуха. Это составляющее системы управляется посредством блока СУАО. При отказе работоспособного устройства заслонка перестаёт двигаться. Сам по себе прибор имеет внешний вид маленького электрического моторчика. Чаще всего поломанное приспособление подлежит полной замене, так как ремонт произвести достаточно проблематично. Этот же принцип соответствует и работе заслонки.

Схема приспособления со всеми пояснениями

Схема работы печки ВАЗ-2110 может рассказать автомобилисту о наличии в ней рециркуляции, иными словами, двигающиеся воздушные потоки циркулируют внутри автомобиля, не забирая новые объёмы воздуха с улицы. Благодаря этому в агрегат не попадает пыль и неприятные запахи, в большом количестве присутствующие в уличном воздухе. Однако, стоит отметить основной недочёт такой системы — слишком быстрое запотевание стёкол. Специалисты рекомендуют часто открывать окна (при комфортной температуре на улице). В противном случае застаиваемый воздух будет негативно сказываться на здоровье всех, кто участвует в движении в этой машине. Ввиду сложности ремонта моторедуктор при неисправностях подлежит полной замене.

Заключение

Если обладатель отечественного ВАЗ-2110 хочет произвести модернизацию системы отопителя и провести ремонт штатной электрики, ему будет необходима схема автоматического управления.

Ремонт блока управления отопителем ВАЗ-2110

Качественная работа печки автомобиля в зимнее время — это одно из главных условий для комфортного вождения. В отечественных транспортных средствах, даже в новых моделях, отопитель является одним из проблемных элементов, который очень часто выходит из строя. И если летом на это можно закрыть глаза, то в холода сразу же приходится принимать меры для устранения проблемы.

Для ликвидации неисправности для начала важно диагностировать, какой элемент отопительной системы автомобиля вышел из строя, и отремонтировать неработающий узел. Проще всего обратиться к специалистам за помощью, однако их услуги не очень дёшево оцениваются. Очень часто владельцы транспортных средств занимаются устранением неисправностей и ремонтом отопителя самостоятельно, так как отечественные автомобили отличаются высокой ремонтопригодностью.

Регулятор отопителя на приборной панели ВАЗ 2110

В этой статье пойдёт речь о том, как диагностировать неисправность блока управления отопителем ВАЗ-2110 и отремонтировать его своими руками.

Особенности конструкции блока управления печкой ВАЗ-2110

Одна из распространённых проблем отопительной системы, с которой сталкиваются владельцы ВАЗ-2110 — это выход из строя или неправильное функционирование блока управления печки. Десятки с завода оборудованы печками, координирование которых происходит через систему автоматического управления отопителем. Сокращённо систему называют блоком САУО. Основными показателями его неисправности является работа отопительной системы не во всех режимах. Если не работает одна или несколько скоростей печки, то чаще всего проблема в блоке САУО. Благодаря электронному модулю ВАЗ-2110 в салоне автомобиля поддерживается заданная водителем температура.

Схема системы автоматического управления отопителем: 1 – электродвигатель вентилятора; 2 – дополнительный резистор; 3 – контроллер; 4 – монтажный блок; 5 – выключатель зажигания; 6 – датчик температуры воздуха в салоне; 7 – выключатель рециркуляции; 8 – клапан рециркуляции; 9 – микромоторедуктор привода заслонки отопителя; А – к выключателю освещения приборов; В – к источникам питания

Прежде чем приступить к ремонту отопителя ВАЗ-2110, надо выяснить, какая именно печка стоит на вашем транспортном средстве. Автомобили, которые были выпущены до сентября 2003 года, оборудованы печками старого образца. Соответственно, есть значительные отличия в конструкции, на которые при ремонте важно обратить внимание.

Блок САУО состоит из электронных элементов, координация которыми происходит с помощью рукояток на центральной консоли машины.

Блок управления печкой ВАЗ-2110 оборудован контроллером с двумя рукоятками. Правая рукоятка отвечает за включение определённой скорости вентилятора. За переключение его скоростей непосредственно отвечает дополнительный резистор. В печках старого образца стоят резисторы на две или три скорости вентилятора. В печках нового образца стоит модифицированный резистор РДО 2123–2118022. Блок координирования работы усовершенствованной модели печки имеет четыре скорости и не имеет режима авто.

Блок управления усовершенствованной моделью отопителя ВАЗ 2110

Левая рукоятка отвечает за включение температурного режима в салоне транспортного средства. В зависимости от положения рукоятки подаётся информация о заданной температуре воздуха на микроредуктор привода заслонки и с помощью контроллера устанавливается необходимое положение задвижки. С помощью регулятора можно выставить температурный режим от шестнадцати до тридцати градусов за Цельсием.

До 2003 года в автомобилях были установлены печки старого образца с четырёх- и пятипозиционными контроллерами, которые на сегодня сняты с производства, и их очень тяжело найти. А также простой блок управления отопителем ВАЗ-2110 не подходит на модели машин, которые выпускались после 2003 года и оборудованы с завода модифицированными печками.

Соответственно, прежде, чем покупать детали для ремонта системы отопления транспортного средства, надо посмотреть в технической документации, какая именно модель отопителя стоит на вашей десятке. Отличаются печки не только блоком САУО, а и радиатором отопителя, микроредуктором, резисторами.

Диагностика исправности и демонтаж блока управления печкой

Модуль САУО находится на центральной консоли машины и отвечает за правильный обогрев салона. Ремонт блока управления печкой ВАЗ-2110 требует определённых знаний в электронике, потому прежде, чем приступить к ремонту детали, надо определить, действительно ли проблема в самом электронном модуле.

Для этого надо изначально демонтировать агрегат и установить на его место заведомо исправную деталь. Возьмите блок САУО у друзей или в сервисном центре для диагностики отопительной системы вашего авто.

Прежде чем выполнять какие-либо работы в автомобиле, которые касаются электроники и проводки, отключите питание аккумулятора во избежание замыкания или перегорания электронных элементов.

Дальше можно приступать непосредственно к снятию агрегата, через который производится координирование функциональности печки. Для этого изначально демонтируются кнопки, которые находятся по бокам печки. Регуляторы отопителя обязательно надо переключить в нулевые позиции. Только после этого можно вытянуть модуль. Делать это надо очень аккуратно, так как к задней стороне агрегата подключены штекеры питания. Как только вы их увидите, их надо осторожно отсоединить, чтобы не повредить контакты. На этом демонтаж можно считать завершённым.

На штатное посадочное место устанавливается рабочий блок, и проверяется работа отопительной системы автомобиля. Если с новым агрегатом печка функционирует правильно, значит, неисправность в самом блоке САУО. В ином случае надо диагностировать другие элементы отопительной системы.

Ремонт блока управления отопителя ВАЗ-2110 своими руками

Если выяснилось во время диагностики, что проблема именно в модуле управления печкой, значит, его необходимо попытаться отремонтировать или установить новую деталь. Так как цена на новые электронные агрегаты довольно высокая, правильным решением будет произвести ремонт управляющей детали, тем более что для этого необходимы лишь базовые знания электроники, умение пользоваться тестером и паяльником при необходимости.

Прежде чем приступить к работе, надо разобрать блок управления отопителем. Для этого с демонтированного предварительно электронного модуля снимается с защёлок передняя крышка с регуляторами. Дальше отсоединяется специальная стеклянная накладка. С помощью отвёртки откручиваются два винта на передней панели агрегата и один на задней стенке. После этого верхнюю крышку модуля можно снять, делать это надо очень аккуратно, чтобы не повредить контакты внутри детали.

Внутри модуля имеются электронные дорожки, контакты и резисторы, которые отвечают за качественное функционирование контроллеров отопительной системы автомобиля. Надо провести осмотр всех контактов, электронных дорожек на плате, резисторов и перемычек. От высоких рабочих температур может сильно нагреваться плата, что повлечёт за собой отсоединение контактов. Особое внимание надо обратить на места подачи питания, произвести зачистку контактов. Если есть видимые повреждения электронной цепи, необходимо осуществить пайку повреждённых элементов. Параллельно с помощью тестера и омметра проверяется функциональность электронных элементов и резисторов, которые находятся на плате. При необходимости производится замена неработающих деталей на плате модуля САУО.

Надломленная перемычка на плате блока управления отоплением ВАЗ 2110

После устранения неполадок блок управления отопителя собирается в обратном порядке и устанавливается на своё штатное место. Дальше надо подключить питание аккумулятора и проверить работу отопительной системы транспортного средства, при необходимости производится регулировка контроллера отопителя.

Регулировка контроллера печки

Завод-производитель предусматривает обогрев салона до указанной температуры за пятнадцать минут с отклонением до двух градусов. Ручкой контроллера надо выставить комфортный температурный режим в салоне машины.

Чтобы проверить правильное функционирование печки, используйте обычный ртутный комнатный градусник. Если по истечении пятнадцати минут салон не прогрелся до необходимой температуры, контроллер необходимо отрегулировать.

Для этого вытяните обратно модуль управления печкой и вращайте регулятор температурного режима сначала до максимального значения, потом в обратную сторону. После проведения таких действий установите агрегат на место и ещё раз проверьте работу печки.

Параллельно надо произвести проверку работы заслонок отопителя. Если при переключении температурных режимов присутствуют посторонние звуки, тогда надо проверить состояние заслонок. Если холодный воздух поступает хорошо, а горячий почти не поступает — тогда неисправна нижняя заслонка. При отсутствии нормального потока холодного воздуха при хорошем поступлении горячего — проблема с верхней заслонкой. Причина может быть в деформации заслонок под действием воздуха разных температур. В этом случае лучше заменить штатные пластиковые заслонки алюминиевыми аналогами, которые более стойкие к температурным перепадам.

После регулировки контроллера все элементы отопителя устанавливаются на штатные места. Сборка производится в обратном порядке.

Подведём итоги

Неисправности блока управления печкой ВАЗ-2110 могут повлечь за собой как некорректное функционирование отопительной системы автомобиля, так и полный отказ работы печки. В холодную пору года это отразится не только на комфортном пребывании в салоне автомобиля, а и на безопасном вождении для водителя транспортного средства.

Ремонт блока управления печкой можно произвести собственными силами, имея базовые знания по электронике, желание работать и повышать свой комфорт.

Качественный ремонт и своевременные регулярные проверки блока перед наступлением холодов помогут вам сэкономить деньги на услугах по ремонту печки в сервисных центрах и покупке дорогостоящих элементов отопительной системы.

Подключение печки ваз 2110

Схема управления отопителем (печкой) на ВАЗ-2110, 2111 и 2112

Схема управления отопителем (печкой) на ВАЗ-2110, 2111 и 2112

На ВАЗ-2110, 2111 и 2112 установлена автоматическая система управления отопителем (АСУО), которая сама создает температуру в машине заданную водителем. Эдакий климат-контроль без кондиционера, зимняя версия. Мозги системы — контроллер 3 на схеме типа 13.3854 с двумя ручками управления. Левой ручкой регулируем температуру в салоне (от 16 до 30 °С), правой регулируем вентилятор: 0 — выключен; I — средняя частота вращения; II — малая частота вращения; А — автоматически. Итак, приводим расшифровку схемы отопителя ВАЗ-2110

1 — электродвигатель вентилятора;
2 — дополнительный резистор;
3 — контроллер;
4 — монтажный блок;
5 — выключатель зажигания;
6 — датчик температуры воздуха в салоне;
7 — выключатель рециркуляции;
8 — клапан рециркуляции;
9 — микромоторедуктор привода заслонки отопителя;
А — к выключателю освещения приборов;
В — к источникам питания

Если перестал работать мотор отопителя, следует проверить предохранитель F18 в монтажном блоке

Контроллеры САУО (система автоматического управления отопителем). Тот что слева — с автоматическим режимом — примитивный климат (он завязан на датчике температуры под потолком). Справа более распространенный 4-х скоростной. При подключении они совместимы со штатной проводкой ВАЗ 2110, за исключением разминусовки датчика ММР(просто нужно +- перекинуть на нем).

Печка ВАЗ 2110, устройство отопителя, вентилятора, заслонок, видео замены радиатора печки ВАЗ 2110

Печка ВАЗ 2110 пожалуй самый проблемный и капризный механизм, во всей конструкции автомобиля. Без печки или неисправного радиатора отопителя салона на ВАЗ 2110 не обойтись, учитывая наш холодный климат. Если летом неработающая печка может вас и не беспокоить, то с наступлением холодного времени года часто выясняется, что печка на ВАЗ-2110 дует холодным воздухом. Сегодня постараемся очень подробно рассказать о устройстве, ремонте и замене отопителя на “десятке”. Текст для наглядности дополним фотографиями и видео.

Сразу скажем, что конструкция системы отопления на “десятке” принципиально отличается от того, что было на старых моделях ВАЗ. Самая главная особенность и отличие отопителя салона, это то что радиатор печки ВАЗ 2110 и его вентилятор находится не в салоне, а в моторном отсеке. У такой конструкции есть свои преимущества, например для замены радиатора отопителя или вентилятора печки не нужно полностью разбирать переднюю панель (торпедо).

Еще одно важное отличие, это электронное управление климатическими процессами в салоне. Для этого на ВАЗ 2110 установлена так называемая система автоматического управления отопителем (САУО). Фотография блока САУО далее.

Кстати, блок САУО на “десятках” разного года выпуска различается. С 1996 года производилось 4 типа контроллера САУО. Стоит это учитывать при покупке блока в качестве запасной части. Именно этот прибор и управляет температурой в салоне и работой вентилятора. Возможна установка температуры от 16 до 28 градусов.

Но как же работает этот чудо прибор? На потолке салона “десятки” стоит температурный датчик или потолочный датчик воздуха со встроенным (очень небольшим) вентилятором, для циркуляции воздуха. Именно этот датчик и отправляет сведения о реальной температуре в салоне, а блок САУО дает команду микро моторедуктору (ММР), он в свою очередь открывает или закрывает основную заслонку, которая отвечает за доступ горячего воздуха в салон. При изменении температуры в салоне, потолочный датчик дает новый сигнал, срабатывает микро моторедуктор поворачивая заслонку, закрывая или открывая доступ горячего воздуха в салон. Таким образом автоматически поддерживается заданный температурный режим. Далее фотография схемы воздуховодов отопителя ВАЗ 2110.

ВАЗ 2110 печка дует холодным, почему?

Многие владельцы “десяток” жалуются на то, что в какой то момент печка постоянно дует холодным воздухом и никакие повороты рукояток системы автоматического управления отопителем, никак не спасают ситуацию. Проблем и неисправностей может быть масса. Например, неисправен сам контроллер САУО, потолочный датчик или микро моторедуктор, который просто не открывает или не закрывает заслонку. Еще одна причина, это воздух (воздушная пробка) в радиаторе отопителя, который просто не способен нагревать проходящий через него воздух. Далее схематичное изображение устройства отопителя ВАЗ 2110.

Заслонки печки ваз 2110

Часто причиной плохой работы отопителя “десятки” становится заслонка печки ваз 2110. Заслонка может не плотно закрываться или плохо открываться. Сама заслонка отопителя изготовлена из пластика, который может со временем деформироваться и плохо работать. Многие автовладельцы покупают металлическую заслонку и меняют её своими силами. Как проверить работоспособность и оценить состояния заслонки печки? Все довольно просто, снимаете центральный дефлектор воздуховода и вот она заслоночка! Смотрим на фото.

Дальше внимательно осматриваете заслонку, включаете печку, поворачиваете регуляторы на блоке САУО и смотрите работает ли заслонка вообще. Как она перемещается, плотно ли прилегает. Если она не реагирует на команды, значит проблема может быть вовсе и не в ней. За одно можете посмотреть, работает ли рычаг перенаправления воздушного потока от стекла к ногам.

Вентилятор печки ваз 2110

Определить работоспособность вентилятора печки довольно просто, по шуму. Если моторчик вентилятора сгорел, то работать он естественно уже не будет. Правда прежде чем бросаться менять вентилятор печки, необходимо убедится, что не сгорел предохранитель. Как мы уже писали выше вентилятор печки ВАЗ 2110 расположен не в салоне, а в подкапотном пространстве. Что бы до него добраться, вам необходимо будет снимать специальный фартук, который отделяет моторный отсек от корпуса отопителя, вакуумного усилителя тормозов и механизма стеклоочистителей. Собственно фото для наглядности ниже.

Вот мы и добрались до вентилятора печки, сняв фартук и кожух отопителя. Кстати, рядом вы увидите салонный фильтр, в кожухе чуть левее. Его необходимо вытащить и почистить. Если никто до вас фильтр не менял, за долгие годы эксплуатации он серьезно забит мусором и препятствует нормальной циркуляции воздуха, который засасывается в салон ВАЗ 2110.

Радиатор отопителя ваз 2110

Радиатор печки “десятки” расположен там же, где и вентилятор, то есть под капотом (см фото выше). Что бы его снять вам необходимо сначала вытащить из кожуха отопителя вентилятор. Если вы замечаете в салоне странный запах, поднимите половички, если там лужицы из тосола или антифриза, значит радиатор печки ВАЗ 2110 потек. Хотя возможно уже не держат хомуты… в любом случае придется разбирать и выяснять причину протечки. Далее предлагаем пару видео роликов демонстрирующих процесс разборки, снятия фартука, вентилятора печки, салонного фильтра и радиатора отопителя.

Замена радиатора отопителя (печки) ВАЗ 2110 видео

Видео замены радиатора печки “десятки” старого образца.

Видео замены радиатора печки нового образца.

Кстати, при замене печки отопителя можно воспользовавшись случаем заменить и салонный фильтр ВАЗ 2110, что бы потом все заново не разбирать. Это поможет ощутить в салоне свежий воздух и теплоту отремонтированной печки ВАЗ 2110.

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Изучаем устройство и схему печки ВАЗ 2110

Если вы решили самостоятельно проводить ремонт своего автомобиля, вам необходимо хорошо знать устройство его узлов и уметь читать чертежи. Разумеется, что такие умения приходят с опытом эксплуатации и обслуживания ВАЗ 2110. В этот раз мы подробно изучим работу отопителя. Если система отопления функционирует исправно, значит внутри «десятки» комфортно будет и водителю, и его спутникам. В этом материале собраны схемы печки и описание к ним. В руководстве по эксплуатации тоже присутствует эта информация, но мы стараемся описывать сложные процессы простым языком. Наша задача заключается в донесении важной информации начинающим и уже опытным автомобилистам.

Устройство печки

В устройство этого узла входит несколько приборов. Радиатор является основным элементом печки – он нагревает воздух, поступающий в салон. Расположен он под капотом. Следующий компонент – это распределитель воздуха, оснащенный специальными патрубками, которые проходят по салону 2110.

Если сравнить «десятку» с предыдущими моделями, в ее системе отопления появилась важное нововведение – испаритель (схема включает его в список). Прибор установлен в климатической установке. Не все владельцы знают о его существовании, так как он редко выходит из строя.

Чтобы управлять работой отопителя, в автомобиле ВАЗ 2110 установлен блок СУАО, который в техническом руководстве по эксплуатации называется контроллером. Блок работает сообща с датчиком температуры в салоне, его также называют потолочным. Датчик сообщает блоку температуру, затем происходит сравнивание этого показателя с выставленной температурой на рукоятке. Если показатели различаются больше чем на 2°, происходит подача теплого или охлажденного воздуха в салон ВАЗ 2110.

На рукоятке стоит остановиться подробнее, а точнее на ее крайних положениях – MAX и MIN. Если рукоятка печки выставлена на один из этих показателей, подача тепла осуществляется без работы датчика температуры в салоне. Схема включает в себя все вышеперечисленные элементы.

В устройство отопителя «десятки» входит еще один агрегат – моторедуктор, отвечающий за открытие и закрытие заслонки. Миниатюрный электромотор выполняют важную задачу в работе системе отопления, о чем говорит и схема. Если моторедуктор неисправен, система будет давать только холодный или горячий воздух. В случае, когда моторедуктор вышел из строя при закрытой заслонке, система перестанет функционировать. Мы описали основные компоненты отопителя ВАЗ 2110, схема содержит более подробный список.

Выделим основные компоненты системы:

  • Радиатор.
  • Распределитель воздуха.
  • Блок СУАО.
  • Потолочный датчик.
  • Рукоятка.
  • Заслонка.
  • Моторедуктор.

В системе отопителя радиатор установлен для нагрева, который поступает внутрь ВАЗ 2110. Также его называют теплообменником. Нагревание выполняется за счет тепла антифриза. С системой охлаждения мотора этот компонент соединен патрубками и шлангами. Через теплообменник печки постоянно циркулирует антифриз. Заслонка, исходя из команд блока, направляет входящий воздух на радиатор или сразу в салон. Если заслонка отопителя находится в промежуточном положении, то одна часть проходит через теплообменник, а вторая минует радиатор. Если сравнивать эту деталь печки с предыдущими поколениями ВАЗ, то у нее появилось ряд полезных доработок, демонстрирует это и схема.

СУАО и потолочный датчик

Эти компоненты отопителя ВАЗ 2110 связаны и работают по следующему принципу:

  1. Датчик определяет температуру в салоне автомобиля;
  2. Эти данные отправляются в блок СУАО;
  3. Блок сравнивает температуру с положением, выставленным на рукоятке печки ВАЗ 2110;
  4. После сравнения положение заслонки изменяется или остается прежним – это зависит от показателя;
  5. Таким образом происходит контроль температуры в салоне;
  6. Если на рукоятке печки выставлено значение MAX или MIN, то данные потолочного датчика не учитываются.

Все эти действия демонстрирует и схема. Блок представляет собой набор микросхем, от его исправности зависит нормальная работа печки. И датчик, и СУАО можно заменить.

Заслонка и моторедуктор

Моторедуктор печки изменяет положение заслонки, за счет чего в салон осуществляется подача воздуха. Управляет этим компонентом блок СУАО. Если устройство неисправно, заслонка не будет двигаться. Агрегат представляет собой миниатюрный электромотор. При поломке его обычно меняют, так как отремонтировать его будет проблематично. Касается это и заслонки. Схема демонстрирует соединения между редуктором и блоком.

Схема и пояснения к ней

Ниже представлена схема деталей, из которых состоит система отопителя автомобиля ВАЗ 2110.

Стоит сказать, что в системе отопителя «десятки» действует рециркуляция, о чем сообщает нам и схема. Простыми словами: воздух циркулирует внутри ВАЗ 2110, а не забирается с улицы. Основное преимущество заключается в том, что с улицы в салоне не попадают пыль и неприятные запахи. Минусов у такой системы печки больше – стекла быстро запотевают. Рекомендуется почаще открывать окна, если температура на улице позволяет это делать. Застаивание воздуха негативно влияет на здоровье водителя и его спутников. Моторедуктор отопителя редко поддается ремонту, поэтому его сразу следует менять.

Для владельцев ВАЗ 2110, которые хотят доработать систему отопителя или провести ремонт электрики, будет полезна схема автоматического управления.

  • Почему не работает или плохо греет печка ВАЗ 2110: причины, ремонт
  • Установка противотуманных фар на ВАЗ 2110: особенности, добавление ксенона в ПТФ
  • Устройство, неисправности дворников ВАЗ 2110. Разбор и замена деталей

Помогите советом прошу. У меня Ваз 21104 16 кл 1,6 менял вакум и по неопытности и неаккуратности отломил пластмасовый штуцер на печке на который идет тосол с расширительного бачка. успакойте ! скажите что есть решение и ненадо менять всю печку из за этого штуцера и можно как то заменить частично или както вклеить что то другое.

Я как то отломил нечайно, штуцер. Меняется весь радиатор отопителя, по другому ни как. Он цельный

Было дело отломил штуцер «пластик». Выход купить латунный штуцер и высверлить поднего отверстие желательно идентичное, и ввентить используя эпоксидную смолу. И норм уже три года езжу.! Просто деревня и купить новый нет возможности.

Принцип устройства отопителя ВАЗ-2110, схема штатной печки

Невозможно самостоятельно произвести ремонт собственного авто без знаний, касающихся устройства всех узлов. Не менее ценным считается навык читать любые чертежи. Подобные умения можно приобрести, только имея определённый опыт, который приходит с годами в процессе эксплуатации и обслуживания своего автомобиля. В нижеприведённой статье рассмотрим устройство отопителя ВАЗ-2110.

Не секрет, что исправно функционирующее устройство отопителя в «десятке» отечественного автопрома позволяет водителю и пассажирам чувствовать себя во время езды максимально комфортно. В статье рассмотрена схема подключения агрегата, представлено описание составляющих печку элементов. Информация может быть полезна не только начинающим механикам-любителям, но и опытным мастерам, у которых возникли сложности с ремонтом отопителя.

Устройство отопительного приспособления

Обогрев ВАЗ-2110, посредством которого автомобилист может чувствовать себя комфортно в своём движимом имуществе в любое время года, состоит из нескольких отдельных устройств, работающих в тесной связке. Центральным прибором агрегата считается радиатор, с помощью которого нагреваются потоки воздуха, идущие в салон. Чтобы была возможность отремонтировать или поменять радиатор, придётся искать к нему пути под капотом.

Вторым по важности приспособлением можно назвать распределитель воздуха, в котором есть несколько патрубков, проходящих по всему салону «десятки». По сравнению с моделями старого образца, которые предшествовали выпуску ВАЗ-2110, в новом автомобиле появился испаритель, который нашёл место в климатической установке.

Управление работой печки осуществляется посредством специального блока СУАО. В руководстве по эксплуатации ВАЗ-2110 этот прибор имеет другое название (контроллер). Функционирует блок вместе с датчиком температуры, расположенным в салоне. Датчик передаёт на блок информацию, касающуюся температуры, после этого сравниваются данные (в расчёт берётся информация, выставленная на рукоятке). Как только система фиксирует различие температур на 2°, сразу же начинается подаваться тёплый или охлаждённый воздух в салон.

Чтобы разобраться в том, как устроен отопитель, нужно обратить внимание на рукоятку устройства, особенного внимания заслуживают два крайних положения — MAX и MIN. Дело в том, что при выставлении рукоятки в одно из этих показателей, система начинает подавать тепло, не учитывая данные с датчика температуры.

Печка ВАЗ-2110 предусматривает наличие такого устройства, как моторедуктор. Задача этого приспособления заключается в открытии и закрытии заслонки. Малогабаритный электрический моторчик крайне важен в работе отопителя. Даже при незначительной поломке моторедуктора система сможет обеспечить автовладельца только холодным или только горячим воздухом. Если это приспособление сломалось в тот момент, когда была закрыта заслонка, то вся система перестанет выполнять свою функцию. Главные составляющие отопительного приспособления:

  • радиатор;
  • устройство, распределяющее воздушные потоки;
  • блок СУАО;
  • потолочный датчик;
  • рукоятка;
  • заслонка;
  • моторедуктор.

Предназначение радиатора

Печка ВАЗ-2110 нового образца имеет радиатор, посредством которого происходит нагрев воздуха, идущего внутрь транспортного средства. Достаточно часто в глобальной сети можно встретить схемы, на которых радиатор обозначен как теплообменник. Процесс нагревания в устройстве появляется за сч

Изучаем устройство и схему печки ВАЗ 2110 — Auto-Self.ru

Если вы решили самостоятельно проводить ремонт своего автомобиля, вам необходимо хорошо знать устройство его узлов и уметь читать чертежи. Разумеется, что такие умения приходят с опытом эксплуатации и обслуживания ВАЗ 2110. В этот раз мы подробно изучим работу отопителя. Если система отопления функционирует исправно, значит внутри «десятки» комфортно будет и водителю, и его спутникам. В этом материале собраны схемы печки и описание к ним. В руководстве по эксплуатации тоже присутствует эта информация, но мы стараемся описывать сложные процессы простым языком. Наша задача заключается в донесении важной информации начинающим и уже опытным автомобилистам.

Так выглядит разобранная система отопления автомобиля ВАЗ 2110

Устройство печки

В устройство этого узла входит несколько приборов. Радиатор является основным элементом печки – он нагревает воздух, поступающий в салон. Расположен он под капотом. Следующий компонент – это распределитель воздуха, оснащенный специальными патрубками, которые проходят по салону 2110.

Извлечение неисправного радиатора, добраться до него можно через капот



Если сравнить «десятку» с предыдущими моделями, в ее системе отопления появилась важное нововведение – испаритель (схема включает его в список). Прибор установлен в климатической установке. Не все владельцы знают о его существовании, так как он редко выходит из строя.

Чтобы управлять работой отопителя, в автомобиле ВАЗ 2110 установлен блок СУАО, который в техническом руководстве по эксплуатации называется контроллером. Блок работает сообща с датчиком температуры в салоне, его также называют потолочным. Датчик сообщает блоку температуру, затем происходит сравнивание этого показателя с выставленной температурой на рукоятке. Если показатели различаются больше чем на 2°, происходит подача теплого или охлажденного воздуха в салон ВАЗ 2110.

На рукоятке стоит остановиться подробнее, а точнее на ее крайних положениях – MAX и MIN. Если рукоятка печки выставлена на один из этих показателей, подача тепла осуществляется без работы датчика температуры в салоне. Схема включает в себя все вышеперечисленные элементы.

В устройство отопителя «десятки» входит еще один агрегат – моторедуктор, отвечающий за открытие и закрытие заслонки. Миниатюрный электромотор выполняют важную задачу в работе системе отопления, о чем говорит и схема. Если моторедуктор неисправен, система будет давать только холодный или горячий воздух. В случае, когда моторедуктор вышел из строя при закрытой заслонке, система перестанет функционировать. Мы описали основные компоненты отопителя ВАЗ 2110, схема содержит более подробный список.

Выделим основные компоненты системы:

  • Радиатор.
  • Распределитель воздуха.
  • Блок СУАО.
  • Потолочный датчик.
  • Рукоятка.
  • Заслонка.
  • Моторедуктор.

Радиатор

В системе отопителя радиатор установлен для нагрева, который поступает внутрь ВАЗ 2110. Также его называют теплообменником. Нагревание выполняется за счет тепла антифриза. С системой охлаждения мотора этот компонент соединен патрубками и шлангами. Через теплообменник печки постоянно циркулирует антифриз. Заслонка, исходя из команд блока, направляет входящий воздух на радиатор или сразу в салон. Если заслонка отопителя находится в промежуточном положении, то одна часть проходит через теплообменник, а вторая минует радиатор. Если сравнивать эту деталь печки с предыдущими поколениями ВАЗ, то у нее появилось ряд полезных доработок, демонстрирует это и схема.

СУАО и потолочный датчик

Процесс снятия датчика температуры салона

Эти компоненты отопителя ВАЗ 2110 связаны и работают по следующему принципу:

  1. Датчик определяет температуру в салоне автомобиля;
  2. Эти данные отправляются в блок СУАО;
  3. Блок сравнивает температуру с положением, выставленным на рукоятке печки ВАЗ 2110;
  4. После сравнения положение заслонки изменяется или остается прежним – это зависит от показателя;
  5. Таким образом происходит контроль температуры в салоне;
  6. Если на рукоятке печки выставлено значение MAX или MIN, то данные потолочного датчика не учитываются.

Все эти действия демонстрирует и схема. Блок представляет собой набор микросхем, от его исправности зависит нормальная работа печки. И датчик, и СУАО можно заменить.

Заслонка и моторедуктор

Моторедуктор печки изменяет положение заслонки, за счет чего в салон осуществляется подача воздуха. Управляет этим компонентом блок СУАО. Если устройство неисправно, заслонка не будет двигаться. Агрегат представляет собой миниатюрный электромотор. При поломке его обычно меняют, так как отремонтировать его будет проблематично. Касается это и заслонки. Схема демонстрирует соединения между редуктором и блоком.

Схема и пояснения к ней

Ниже представлена схема деталей, из которых состоит система отопителя автомобиля ВАЗ 2110.

Подробная схема устройства печки ВАЗ 2110

Стоит сказать, что в системе отопителя «десятки» действует рециркуляция, о чем сообщает нам и схема. Простыми словами: воздух циркулирует внутри ВАЗ 2110, а не забирается с улицы. Основное преимущество заключается в том, что с улицы в салоне не попадают пыль и неприятные запахи. Минусов у такой системы печки больше – стекла быстро запотевают. Рекомендуется почаще открывать окна, если температура на улице позволяет это делать. Застаивание воздуха негативно влияет на здоровье водителя и его спутников. Моторедуктор отопителя редко поддается ремонту, поэтому его сразу следует менять.

На схеме показано, как происходит автоматическое управление отоплением

Для владельцев ВАЗ 2110, которые хотят доработать систему отопителя или провести ремонт электрики, будет полезна схема автоматического управления.

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Telegram

Vkontakte

расположение и функции. Запчасти на ВАЗ-2110

Автомобиль оборудован световыми приборами, необходимыми для безопасного передвижения по дороге и движения в темноте. Повороты — один из самых важных световых сигналов. Используется для индикации при перестройке, а также включения сигнализации. Довольно часто реле выключает ВАЗ-2110. Это происходит по разным причинам, о которых мы и поговорим в этой статье.

О предохранителях и реле

Машина оборудована блоком предохранителей, в котором их устанавливают в большом количестве.Каждый из них отвечает за ту или иную функцию. При перегорании предохранителя может не работать указатель поворота. Это, конечно, касается абсолютно всех электронных систем, но нас они как раз интересуют.

Предохранитель используется для защиты от перегрузок. Если в цепи есть проблемы, допустим слишком высокое напряжение, значит предохранитель перегорает. Следовательно, цепочка на нем омывается, а напряжение не идет. Оказывается, тот же поворотник без предохранителя не заработает, что вполне логично.

Где реле поворотников на ВАЗ-2110

Если повотник не работает, то первое, что нужно сделать, это проверить блок предохранителей, ведь именно там часто кроется причина. Могли банально сгореть предохранитель или вышло из строя реле, что случается реже, но бывает.

Найти на «десятке» этот блок довольно просто, он находится рядом с рычагом открывания капота. Реле-прерыватель находится в гнезде К-3. Он отвечает за работу поворотников и сигнализаций.Перегоревший предохранитель найти крайне легко, обычно он определяется визуально и меняют на новый. Нет ничего сложного. Если проблема с реле, то в большинстве случаев ремонтировать его нет смысла. Намного проще купить новый и быть уверенным, что в ближайшее время он не откажется.

Неисправности и их устранение

Есть несколько способов понять, что с реле идет не так. Во-первых, обратите внимание на частоту щелчков реле. Если одна из лампочек перегорит, реле будет мигать в два раза быстрее.Когда сигнала вообще нет, то стоит проверить проводку, может дело в ней. Виновником также может быть предохранитель.

Для устранения неполадок начните с состояния электрической цепи. Это связано с тем, что окисленный контакт или короткое замыкание приводят к отсутствию сигнала или повышению напряжения. Просто так не перегорают предохранители и реле, поэтому проблема чаще всего в проводке. Если там все в порядке, то меняем предохранитель и при необходимости реле. Сделать это можно, сняв его с кронштейнов в монтажном блоке.Потом ставим новую деталь, и все должно работать.

Вкратце о статусе проводки

Обычно машина эксплуатируется длительное время без обслуживания электриками. Перегоревшие лампочки и предохранители меняются, а провода остаются без присмотра. Однако это неверно. Необходимо периодически очищать окисленные контакты и менять оборванные провода или, в крайнем случае, паять их. Это обеспечит надежный сигнал и долгую работу электронных устройств автомобиля.

Если деталь уже вышла из строя, то для начала необходимо определить, какое реле поворотов на ВАЗ-2110 установлено. Самый простой способ — взять старый и пойти с ним в магазин. Хотя обычно достаточно попросить реле на «десятку», и продавец даст вам нужную деталь. Но лучше перестраховаться.

Купить качественные запчасти на ВАЗ-2110

Часто приобретение откровенного «китайца» приводит к поломкам. Это не касается предохранителей и реле, как частей шасси и систем двигателя.Именно поэтому настоятельно рекомендуется приобретать З / ч в специализированных магазинах классики. Сделать заказ можно через Интернет, что позволяет выбрать производителя и срок доставки.

Конечно, это больше касается иномарок, для которых не в каждом магазине вы найдете запчасти. Но бывает, и в «десятке» сложно найти какую-либо деталь. Такие запчасти на ВАЗ-2110, как реле и предохранители, стоят копейки, и на этом экономить не нужно.Всегда имейте запасные предохранители.

Если не реле

Еще бывает, что обычная замена предохранителей не помогает. Проверили проводку, заменили реле, но все равно ничего не работает. В этом случае есть смысл обратить внимание на состояние подрулевого переключателя. Есть несколько «больных» мест, где слабо держится припой контактов. Из-за этого могут перестать работать поворотники. В этом случае нужно снять подрулевой переключатель, найти неисправные контакты и спаять их.Здесь нет ничего сложного, важно только умение обращаться с паяльником. Если поворотный переключатель ВАЗ-2110 щелкает при его включении, то с системой все в порядке. Сам подрулевой переключатель обойдется вам гораздо дороже, поэтому будьте осторожны при его демонтаже и установке, постарайтесь не повредить соединения и контакты.

Несколько важных деталей

Самая неприятная ситуация возникает, когда дело доходит до сборки всего блока предохранителей. В таком случае вы можете попробовать его реанимировать. Для этого его необходимо снять и разобрать.Проверьте целостность всех контактов и карт. При необходимости припаяйте поврежденные участки. Но когда такой возможности нет, ее проще купить. Главное — не ошибиться с выбором модели, так как монтажные блоки бывают нескольких видов в зависимости от года выпуска автомобиля. Блок старого образца не будет заменен на новый, и наоборот тоже не подойдет. В этом случае тоже желательно все аксессуары принести в магазин, чтобы не дурить.

А

типов, схема подключения и ремонт

Электростеклоподъемник ВАЗ-2110 позволит значительно повысить степень комфорта в автомобиле. Но у любой модели устройства есть неисправности, иногда заедает стекло дверцы — не открывается и не закрывается. В этом случае, как правило, необходимо менять весь механизм электрического стеклоподъемника. В некоторых случаях можно сделать механизм самовосстановления. Иногда происходит заклинивание из-за недостаточной смазки. В этом случае вам просто нужно очистить прибор от загрязнений, а затем нанести новую смазку.

Электростеклоподъемники для «десятки»

Когда выпускались автомобили ВАЗ-2110, в них не было электрических стеклоподъемников. Их устанавливали очень редко, в основном по желанию покупателя уже непосредственно в автосалоне. Большинство автомобилистов стараются сэкономить на ремонте, поэтому вместо обращения в специализированные центры по ремонту автомобилей, обслуживание проводится самостоятельно.

На сегодняшний день в магазинах очень много комплектов для установки электростеклоподъемников на автомобиль ВАЗ. В самый простой и дешевый комплект входит только электродвигатель с редуктором.Этим комплектом можно заменить электростеклоподъемник ВАЗ-2110, но лучше приобретать комплекты.

Выбор стеклоподъемников

Перед установкой новых механизмов узнайте, какие типы и марки рекомендуют опытные автомеханики. На прилавках автомагазинов можно найти устройства производства фирм «Беркут» и «Гранат». Это самые популярные механизмы, так как имеют довольно низкую стоимость, но надежность на высоте. Электростеклоподъемники бывают трех типов:

  1. Очень высокая скорость перемещения стекол, обеспечивает сочлененные стеклоподъемники.Но цена у них самая высокая — комплект на передние двери стоит 2500 руб. Но качество исполнения и ресурс очень высокие. При работе механизма шума практически нет. Разбить этот прибор очень сложно, даже когда замерзнут стекла, мотор и механизм не выйдут из строя.
  2. Реечные электрические стеклоподъемники не хорошего качества. В случае замерзания стекла может выйти из строя часть привода или выйти из строя двигатель.Чтобы обеспечить исправную работу всего механизма, его нужно очень часто смазывать.
  3. Стеклоподъемники тросового типа — самые бюджетные из всех. Скорость движения стекла очень низкая, при замерзании трос может оборваться, двигатель выходит из строя. Но если такой стеклоподъемник ВАЗ-2110 не работает, то в ремонте его не нужно, проще купить новый.

На что обращать внимание при покупке

Конечно, лет 20 назад подобные электрические стеклоподъемники ВАЗ-2110 были пределом мечтаний любого автомобилиста.Но сегодня, когда на полках магазинов можно найти за очень скромные средства гораздо более совершенные механизмы, не стоит отдавать свои предпочтения кабельным окнам. Невозможно даже представить, сколько стоит ВАЗ-2110 в такой комплектации в конце 90-х. Пожалуй, это была первая машина после знаменитого 600-х годов «Мерседеса».

При покупке необходимо обратить внимание на комплектность стеклоподъемников. Желательно приобретать те, в которых есть электродвигатели, вся проводка, кнопки, заглушки, застежки, манжеты резиновые.С помощью манжет протягивают электропроводку от дверей до стоек кузова.

Подготовка к установке стеклоподъемников

Перед началом работ необходимо выкупить все детали для ремонта. Обязательно отсоединяйте отрицательную клемму от аккумулятора во время работы. Если это невозможно сделать по каким-либо причинам, снимите предохранители ВАЗ-2110, которые питают панель приборов, освещение, кнопки управления, автомобильный прикуриватель.

При снятии облицовки передней двери обязательно повредите несколько зажимов.Так что купите пару десятков таких пластиковых деталей. Стоимость у них небольшая, поэтому покупать много не по карману. Обязательно изучите схему автомобиля ВАЗ-2110, если не знаете, куда подключить электростеклоподъемники. Если вы будете руководствоваться электриком станка, то проводка будет установлена ​​очень быстро.

Снятие старого механизма стеклоподъемника

Но перед установкой электрического стеклоподъемника ВАЗ-2110, неисправности которого будут рассмотрены ниже, необходимо полностью удалить старый.В целом всю работу можно разделить на несколько основных этапов:

  1. Аккуратно, стараясь не повредить, прострочка входных дверей. Комплект стеклоподъемников состоит из двух механизмов и приводных двигателей. Поэтому их следует размещать на входных дверях.
  2. С помощью скотча необходимо установить стекло передней двери в верхнее положение. Главное, чтобы он не попал в дверь при демонтаже механизма.
  3. Откручиваем болты крепления старого механизма и стекла ключом на «10».
  4. Найдите направляющую, она прикреплена к двери 4 гайками. Первым делом откручиваем нижнюю, затем среднюю, а последняя — верхнюю.
  5. Ручка стеклоподъемника крепится к двери с помощью трех гаек. Вы их крутите в последнюю очередь.

После этого вы можете полностью снять механизм. Если вы не можете снять его с дверцы, нужно будет прижать отверткой верхние застежки. После этого необходимо очистить дверь изнутри, чтобы не было пыли и грязи.При необходимости можно приклеить шумоизоляцию. Это необходимо, если вы не хотите несколько раз перебирать входные двери.

Установка нового стеклоподъемника

Для установки электростеклоподъемника на автомобиль ВАЗ-2110 необходимо предварительно разместить его в салоне двери. Для этого необходимо ввести его в самый большой технологический проем двери. Дальнейшая работа выполняется по какому алгоритму:

  1. Механизм крепится на два штифта, которые устанавливаются в отверстия, где находились средние гайки старого механизма стеклоподъемника.
  2. Совместите застежки на стекле и механизме. Для этого нужно подключить мотор к аккумулятору. Совместив отверстия, закрепите их болтами, вы найдете их в комплекте.
  3. Поскольку во время работы возникает сильное трение, обязательно протирайте все трущиеся поверхности. Желательно использовать состав ШРУС-4.

Электрическое подключение

Теперь, когда электрические стеклоподъемники работают правильно, необходимо их подключить. Если вы не уверены в своих силах, то обратитесь за помощью к опытному электрику.Если вы уверены в себе, можете приступать к установке. Для этого выберите место для установки кнопок управления. Желательно, чтобы они были там, где к ним будет свободный доступ как для водителя, так и для пассажира. Поэтому самое красивое место для установки — ниша под руку, а также в бороду лицевой панели.

После установки кнопок необходимо от них проложить провода к питанию через блок предохранителей ВАЗ-2110. Имеет несколько резервных розеток, к которым можно подключать стеклоподъемники.От электродвигателей в дверях проложены провода к стойке кузова, а оттуда к кнопкам управления. Обязательно использование электромагнитных реле, чтобы уберечь кнопки от переключения большого тока.

Частые поломки

Независимо от того, к какому типу относятся электрические стеклоподъемники, они все равно могут выходить из строя, а все поломки делятся на механические и электрические. К последним можно отнести неисправность кнопки стеклоподъемника ВАЗ-2110. Возможные неисправности:

Устройство системы, схема и ремонт

Центральный замок ВАЗ-2110 опционально, входит не в каждый автомобильный комплект.На практике довольно дешевый механизм, простой в установке, ремонте и эксплуатации, но при малейшей поломке автовладелец сталкивается с трудностями. Перед каждым выходом из автомата проверять, не опущены ли флажки замков, не очень удобно. Намного проще закрыть все замки одной кнопкой на панели охранной сигнализации или повернув ключ в личинке водительской двери.

CZ на автомобили десятого семейства

Основная функция устройства понятна из названия: с его помощью происходит отпирание и запирание всех дверей автомобиля одновременно.Работа этого устройства может осуществляться как совместно с автосигнализацией, так и без нее. Основа устройства — блок центрального замка ВАЗ-2110, который представляет собой небольшую схему, состоящую из нескольких полупроводниковых элементов и электромагнитных реле. Вместо последнего можно использовать не реле, а транзисторные переключатели питания.

Несмотря на все преимущества центрального управления блокировками, полностью доверять ему не стоит, особенно если за ним наблюдались определенные грешники. В случае незначительных неисправностей один или несколько замков могут быть заблокированы не до конца.Причиной тому может быть неисправность электродвигателя, входящего в его состав редуктора или системы управления. Чтобы провести даже мелкий ремонт, необходимо знать устройство и принцип работы центрального замка.

Основные элементы

Центральный замок (ВАЗ-2110) имеет в своей конструкции такие элементы:

  1. Блок управления полупроводниковыми электроприводами.
  2. В качестве исполнительных механизмов служат мотор-редукторы (их по 4 на каждый замок, но если есть привод для отпирания багажника, то пять).Это небольшие электродвигатели, на роторах которых установлены редукторы.
  3. Концевой выключатель, позволяющий определить состояние замка (установлен в мотор-редукторе, установлен в двери водителя).
  4. Провода, соединения, предохранитель.

Центральный замок ВАЗ-2110 может работать в нескольких режимах:

  1. Привод всех замков происходит при отпирании / запирании водительской двери.
  2. Когда автосигнализация поставлена ​​и снята с охраны. При условии, что подключены блоки управления сигнализацией и центральным замком.
  3. Если есть функция дистанционного управления выключателем с пульта ДУ. Такие системы управления имеют довольно низкую стоимость и могут использоваться на автомобилях без сигнализации.

Основные причины поломок ТК

Если не работает центральный замок ВАЗ-2110, то неисправность исполнительных механизмов — мотор-редукторов. Во всей конструкции они являются наиболее уязвимым местом, так как подвергаются наибольшей нагрузке. Эти устройства движутся во время работы, что ускоряет разработку элементов, составляющих их дизайн.

Но есть одна важная деталь — автомобили ВАЗ-2110 были сняты с производства более десяти лет назад, что уже говорит о том, что в любой из машин возникнут проблемы, связанные с «моральным устареванием» элементов. Разрушена проводка, мотор-редукторы пришли в негодность, даже транзисторы в блоке управления из-за частого перегрева могут выйти из строя на такой срок. Поэтому необходимо внимательно изучить все симптомы поломок и методы их устранения.

Активаторы центрального замка

Именно с их помощью осуществляется управление центральным замком ВАЗ-2110.Вмонтированы в двери, имеют пластиковый корпус. Случаи переплавки редки, но случаются. Особенно, если устройство подвергается большой нагрузке или часто работает мотор. В случае физического дефекта (слияние, разрушение) появляются такие симптомы:

  1. На двери, в которой находится неисправный активатор, функция отпирания / запирания прекращается.
  2. Предохранитель выходит из строя из-за чрезмерных нагрузок в цепи питания.

Причины поломки активаторов

Практически все компоненты активатора выполнены из пластика.Он достаточно прочен, чтобы выдерживать большие нагрузки. Но есть и брак, и нарушение замков. В последнем случае происходит резкое увеличение нагрузки на двигатель, шестерни способны выйти из строя, выйти из зацепления. Замок будет гудеть, но флаги не опускаются (или не поднимаются, в зависимости от текущего состояния).

Но такое проявление поломок может быть вызвано неправильной установкой. Это только в том случае, если относительно недавно здесь проводились работы, прямо или косвенно связанные с элементами центрального замка.Нарушение регулировки стержней — это первый сигнал к тому, что вся система не будет работать должным образом. Замок, на котором настроена неправильная настройка, не будет работать, а остальные исправно работают.

Блок управления центральным замком

О том, где находится центральный замок (ВАЗ-2110), знает каждый автомобилист, когда-либо встречавшийся с ним. Он расположен под центральной частью панели приборов, прямо на полу. Отличить его довольно просто: к нему подходит колодка из пластика, жгут проводов с башмаком на конце.Сняв крышку с блока, вы увидите на нем небольшую плату с электромагнитными реле. Именно этот блок отвечает за работу всей системы. А причины поломки у него могут быть следующие:

  1. При выходе из строя активаторов увеличьте нагрузку на них, происходит увеличение тока в цепи питания. Это приводит к значительным перегрузкам, выходу из строя предохранителя, разрушению печатных цепей. При длительных термических напряжениях, обрывах пайки монтажные ножки элементов теряют электрический контакт со всей цепью.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
