Подключение перекрестного выключателя с трех мест. Разновидности выключателей и схемы их подключения

Для удобства пользователей особенно в помещениях с большой площадью: спортивных или концертных залах, длинных коридорах хорошо иметь возможность выключать и включать свет из разных мест. Это избавит от лишних переходов из одного конца помещения в другой.

Двухконтактный проходной выключатель

Схема подключения двухклавишного проходного выключателя легко решает такую задачу, она позволяет установить выключатели в двух и более местах, откуда можно управлять освещением.

Устройство и принцип работы

В основе функциональности и практичности двухклавишного проходного выключателя заложены принципы работы одноклавишного переходного выключателя.

Практически в одном корпусе собрано два одноклавишных проходных выключателя, что значительно расширяет его возможности и всей схемы электропроводки.

Принцип перекидывания контактов остался прежний: на выключателе две входные клеммы, 4 выходные, всего 6 штук.

На клавишах отмечены стрелками, куда нажимать для включения или выключения света. Схема собрана так, что выключить свет можно нажатием любой клавиши на проходных выключателях. В каком положении находятся клавиши используемого проходного выключателя, не существенно. Возможности двухклавишных проходных выключателей позволяют создавать различные варианты схем управления светом из двух и даже из трех мест.

Управление с двух мест

Два двухклавишных проходных выключателя в схеме расположены в разных местах, работают автономно на два направления, управляя разными группами световых приборов.

Схема очень удобна для длинных тоннелей, коридоров, лестничных маршей. Не имеет значения, с какой стороны вы заходите, всегда можно включить свет, а на другом конце при выходе выключить.

Выбираются места установки двухклавишных проходных выключателей, логично их устанавливать на разных концах объекта. Специальной коронкой с победитовыми или алмазными зубцами в бетонных или кирпичных стенах сверлятся установочные отверстия диаметром 72 или 80 мм в зависимости от выбранного корпуса выключателя.

В отверстия вставляются металлические или пластиковые коробки цилиндрической формы (подрозетники). Если проводка наружная, то корпус выключателя крепится к стене дюбелями и саморезами.

По всей длине помещения, на потолке или стенах, устанавливают две группы осветительных приборов. Это могут быть люстры, дешевые светильники или бра. Подключения выполняются по параллельной схеме, чтобы при неисправности одного светильника остальные продолжали работать. От них до распределительной коробки прокладывают провода, для работы схемы достаточно по две жилы в кабеле.

По требованиям ПУЭ (правил устройства электроустановок), в целях безопасности корпуса осветительных приборов заземляются. Все современные светильники, люстры и другие приборы оборудованы клеммой заземления.

Поэтому лучше проложить кабель с тремя жилами:

• L – фаза красного цвета;
• N – нулевой рабочий провод синего или черного цвета;
• заземляющий провод желто-зеленой раскраски.

В конструкции двухклавишного проходного выключателя предусмотрено 6 клемм для подключения проводов, поэтому от каждой коробки под выключатели до распределительной коробки нужно проложить два трехжильных кабеля, оставляя концы по 15-20 см для зачистки изоляции и соединения проводов.

Подключение двухконтактного переключателя

В распределительную коробку должны сойтись 7 кабелей:

• 4 от выключателей;
• 2 от групп освещения;
• 1 кабель питания.

21 – провод, все разводятся на 8 контактов. Требуется сделать расключение согласно указанной схеме.

Схема управления освещением из двух мест

Требование соответствия проводов цвету по назначению L; N, земля, можно выполнить только на участках цепи кабеля питания и осветительных групп. В интервалах от выключателей до распределительной коробки они не выполнимы, в этом случае используются любые провода.

Поэтому надо быть очень внимательным, для выявления нужного провода используйте мультиметр в режиме прозвонки. Один провод в распределительной коробке останется незадействованным – от выключателя с правой стороны.

Заизолируйте его концы и оставьте как резервный или подключите на заземляющий контакт.

Управление в трех местах

В этой схеме используются те же элементы, что для управления переключениями из 2-х точек, плюс перекрестный двухклавишный выключатель. Размещается он в любой удобной точке помещения по схеме между двумя двухклавишными переключателями.

По конструктивному исполнению и принципу действия перекрестный двухклавишный переключатель представляет собой два проходных двухклавишных выключателя в одном корпусе. Его можно заменить двумя проходными двухклавишными выключателями, но практичнее использовать заводской в одном корпусе.

В этой модели на двухклавишный переключатель установлена одна общая клавиша, которая синхронизирует перекидывание контактов двух линий. На клеммах перекрестного двухклавишного переключателя поставлены перемычки таким образом, чтобы он обеспечивал прохождение тока в нужном направлении.

Перекрестный двухклавишный выключатель

Крайние проходные двухклавишные выключатели соединяются с перекрестным четырехжильным кабелем. Схема работает следующим образом: рабочий ноль заводится сразу на две группы освещения. Фаза приходит на оба входных контакта первого двухклавишного проходного переключателя.

Независимо от положения клавиш ток проходит на 2 из четырех входных контакта перекрестного переключателя через перемычку на вход второго проходного двухклавишного переключателя. В данный момент положение клавиш 2-го переключателя определяет прохождение тока на одну из осветительных групп.

Если группа светится, достаточно изменить положение клавиши любого из переключателей этого ряда, чтобы оборвать цепь питания. Точно так же с включением: стоит изменить положение любой клавиши в этом ряду, и цепь будет восстановлена.

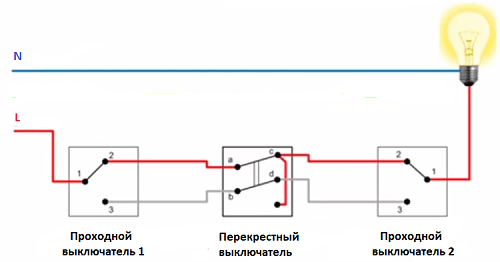

Схема управления освещением из трех мест

Конструкции проходных выключателей значительно расширяют возможности переключения осветительных цепей. Они универсальны, их можно использовать как обычные выключатели с одной клавишей или как двухклавишные переключатели.

Как недостаток можно отметить стоимость: они дороже, чем простые модели переключателей. Поэтому использовать их рекомендуется по назначению в схемах с проходным управлением освещением из нескольких мест.

Как подключить. Видео

Ознакомиться с особенностями подключения проходного выключателя можно в представленном ниже видео. Соблюдение выработанной технологии поможет избежать непредвиденных последствий в дальнейшем.

Представленные схемы, фотографии и информация, изложенная в тексте, позволят желающим разобраться в принципах работы двухклавишных проходных выключателей, понять рациональность практического применения схем и их использования, освоить методику самостоятельной установки систем управления освещением из нескольких мест.

Это даст возможность не обращаться к профессиональным электрикам и сэкономить значительные средства при электромонтажных работах в собственном доме.

Приветствую всех читателей моего ! В очередной статье я расскажу по многочисленным просьбам как управлять освещением с двух, трех, четырех, пяти и т.д. мест.

Сейчас я покажу более сложную схему для того, что бы управлять освещением с трех и более мест.

Это можно сделать например с помощью перекрестных переключателей. Что это такое и как они выглядят? Но давайте обо всем по порядку.

Где может в доме понадобиться включать свет из трех мест?

Да в принципе где угодно, например в спальне у каждой прикроватной тумбочки установить выключатель плюс выключатель около двери.

Зашли в спальню, включили свет около двери, затем легли спать и выключили свет у прикроватной тумбочки- согласитесь что это удобно.

Еще вариант- освещение длинного коридора, тогда можно условно разделить его на три участка и в начале каждого участка поставить выключатель.

Или еще способ- освещение подъезда в трехэтажном доме. Зашли в подъезд- включили свет, поднялись на свой этаж- выключили. Жители подъезда могут на любом этаже включать и выключать подъездное освещение.

Важное примечание: освещение в этом случае будет включаться/отключаться одновременно на трех этажах!

Если же потребуется управлять каждой лампочкой по отдельности с любого этажа (например на первом этаже управлять лампой третьего этажа или на втором- первого этажа и т. п.) то придется на каждую лампу собирать отдельную схему управления с трех и более мест.

Да, кстати, схема для управления освещением с трех мест универсальная, ее можно легко продлить для управления с четырех, шести, десяти и более мест))) Но об этом чуть позже, а пока я хочу начать с повторения- с более простой схемы-

Управление освещением с двух мест с помощью проходных выключателей

Внешне проходные выключатели, а правильное их название проходные переключатели выглядят как обычный одноклавишный выключатель.

А почему- переключатель? Тут дело в том, что это устройство при

любом положении клавиши не разрывает электрическую цепь, а только переключает с одного контакта на другой. потому и- переключатели .

Вот типовая схема управления освещением с двух мест с помощью проходных переключателей:

При нажатии на клавишу любого переключателя можно включить/выключить лампу независимо от того в каком положении находится другой переключатель.

Фазный провод у меня показан красным цветом, нулевой- синим, переключатели для удобства подписаны №1 и №2.

При нажатии на клавишу переключателя №2 лампочка погаснет, так как в нем при этом “рвется” фазный провод, в том месте где кончается красная линия (зеленая стрелка показывает в какую сторону двигается контакт):

После этого нажимаем на клавишу проходного переключателя №1 и включаем лампу- путь прохождения электрического тока по фазному проводу обозначен красной линией (так будет на всех рисунках ниже):

Нажимаем клавишу проходного выключателя №2, контакт перекидывается вверх и гасит лампу освещения:

Затем нажимаем переключатель №1, его контакт перекидывается вверх и включает лампочку:

Так работает схема проходного выключателя для управления освещением с двух мест. Запомнить ее в принципе не сложно, несмотря на ее кажущуюся сложность.

Надо главное найти на переключателе общую клемму контакта, то есть ту клемму, в которой он не переключается и где контакт зафиксирован одной стороной.

Найдя эти клеммы на обоих переключателях просто к одному переключателю подключаем на эту клемму фазный провод, а ко второму- провод от лампочки.

А две оставшиеся клеммы между переключателями соединяем в любой последовательности- без разницы. Нулевой провод как обычно в схеме выключателя идет на лампочку напрямую через распредкоробку.

Итого в распредкоробке у этой схемы проходного выключателя будет 5 соединений проводов.

Кстати проходные переключатели бывают еще и двойные- то есть в одном корпусе размещены два отдельных независимых проходных переключателя, выглядит как обычный двухклавишный выключатель и имеет шесть клемм.

Управление освещением с трех и более мест

Для этого понадобится как я уже упоминал перекрестный переключатель. Фотографию я его показывать не буду- так как на вид это тоже самый обычный одноклавишный выключатель.

Единственное внешнее отличие- четыре клеммы на обратной стороне для подключения проводов.

Так же как и двойные переключатели- перекрестные переключатели тоже есть двойные, для подключения проводов у них восемь клемм.

Итак, для того чтобы управлять освещением с трех мест понадобится два проходных переключателя и один перекрестный.

Проходные переключатели устанавливаются в начале и конце линии, а перекрестный- между ними, вот схема подключения проходных и перекрестного переключателей:

Почему перекрестный переключатель так назван? Дело в том, что через этот переключатель проходят две независимые электрические линии и он переключает их в крест.

Что бы это понять я сделал два рисунка. Рисунок первый- перекрестный переключатель соединяет электрические линии напрямую, в параллель:

А вот на этой схеме- электрические линии перекрещиваются между собой, отсюда и название- “перекрестный”:

Ну а сейчас подробнее-

Как работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей

Перекрестный переключатель обозначен буквой икс (Х). Работа схемы обозначена по аналогии с вышеописанной схемой проходных выключателей.

Представьте что это управление освещением в подъезде трехэтажки. Проходной переключатель №1 установлен на 1 этаже, перекрестный переключатель- на 2 этаже, а проходной переключатель №2- на третьем этаже.

Итак, включаем свет (нажимаем клавишу переключателя №1)- лампочка горит, электрический ток по фазному проводу проходит как нарисовано красной линией:

Поднимаемся на второй этаж и проверяем перекрестный переключатель-нажимаем клавишу, включается свет:

Нажимаем клавишу обратно, выключаем свет:

Поднимаемся на третий этаж ко второму проходному выключателю, нажимаем у него клавишу- включается свет:

Оставляем проходной переключатель №2 в этом положении, спускаемся на 2 этаж и нажимаем клавишу перекрестного переключателя- выключаем свет:

Опять же- оставляем в таком положении перекрестный переключатель и спускаемся на первый этаж, нажимаем клавишу первого проходного переключателя- свет включается:

Вот таким образом и работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей.

При такой схеме в распредкоробке уже будет 7 соединений.

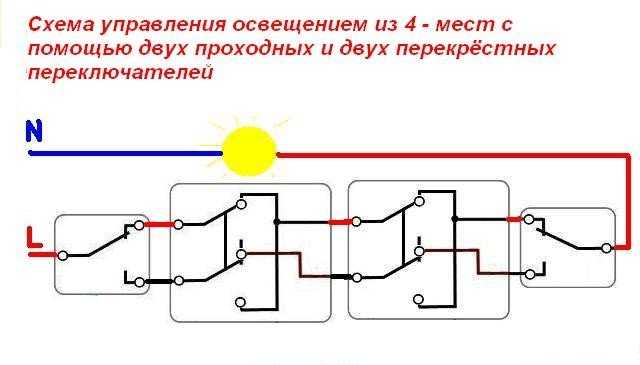

Если необходимо управлять освещением не с трех, а с четырех, пяти и более мест, то для этого просто добавляют еще необходимое количество перекрестных переключателей между проходными, вот и все!

Например вот как на этой схеме что я нарисовал:

Если же управлять каждой лампочкой с любого этажа- то придется устанавливать по три выключателя на каждом этаже- на первом и третьем этаже по три проходных выключателя, а на втором этаже- три перекрестных выключателя.

И собирать три таких схемы- по одной схеме на каждую лампу. Можно сделать и по одному двойному, одному простому проходному выключателю на первом и третьем этаже, а на втором сделать так же один двойной перекрестный и плюс одинарный перекрестный- в этом случае на каждом этаже будет по две установочные коробки под выключатели.

Но схемы собирать все равно придется три)))

На этом у меня все, надеюсь понятно объяснил схемы проходных выключателей?

Напоследок- видео по теме

“Как найти общую клемму (зажим) у проходного выключателя”

Буду рад вашим комментариям, если есть какие то технические вопросы- то прошу задавать их на форуме, именно там я отвечаю на вопросы- .

Подписывайтесь на мой канал на Ютубе ! Смотрите еще много видео по электрике для дома!

Узнайте первым о новых материалах сайта!

Проходные электровыключатели, по сравнению с обычными, предназначены для сложного и комфортного управления освещением. Они позволяют управлять одним светильником из нескольких мест. Например, у вас в квартире длинная комнаты: вы пришли домой после работы, включили свет на входе, разделись и пошли на кухню, а на другом конце прихожей выключили свет вторым выключателем.

Удобство такого управления в отсутствии необходимости в возвращении на исходную позицию для отключения освещения. Еще совсем недавно проходные коммутаторы использовали только в протяженных конструкциях – коридорах, лестницах, на дачных участках. Сейчас их устанавливают везде. Например, в спальне, один электровыключатель устанавливается на входе, а второй – возле кровати. Вошел – включил свет, лег в кровать – выключил.

Принцип работы и терминология

Понятие «проходной выключатель» не совсем обозначает его функциональную принадлежность. Если его применять по прямому назначению, то логичнее употреблять термин «проходной переключатель». Но в обиходе прижились оба варианты.

Проводной выключатель внешне ничем не отличается от стандартного. Разница только в организации системы контактов. Для начала вспомним как работает обычный выключатель. Основное его назначение – это размыкание и замыкание цепи. Назначения переключателя, в принципе, также.

Разницу можно заметить, если взглянуть на условные обозначения.

На рисунке видно, что переключатель оснащен третьим контактом, назначение которого разительно отличается от двухклавишного выключателя, который также имеет три контакта.

Фактически, разница работы выключатели и переключателя происходит в момент размыкания электрической цепи:

• выключатель разрывает цепь;
• переключатель разрывает одну цепь и замыкает вторую.

Вторая цепь в данном случае – это контакты парного переключателя, так как эти устройства не работают самостоятельно.

Рассмотрим схему подключения проходных переключателей с управлением из двух мест.

Принцип работы контактов такого выключателя похож на коромысло. На рынке, кстати, редко, но все же встречаются переключатели с нулевым положением, то есть разомкнутыми могут быть сразу две цепи. Проходной коммутатор можно использовать как обычный – третий контакт в таком случае не подключается.

Второй вариант, когда из обычного выключателя делается проходной, рассматривать не будем. Это было характерно для 90 лет, но сейчас на рынке представлено достаточное количество моделей по приемлемым ценам и экспериментировать в данном направлении не совсем целесообразно.

Виды переключателей

На рисунках ниже представлены функциональные схемы различных проходных выключателей.

Самые распространенные варианты:

• одноклавишные;
• двухклавишные;
• трехклавишные.

Также популярностью пользуется перекрестный электровыключатель, используемый для управления из трех и более мест и представляющий собой два одноклавишных переключателя, спаренных внутренними перемычками. Перекрестный переключатель можно изготовить из двухклавишного электровыключателя, установив внешние перемычки. Перекрестник имеет одну клавишу, перекидывающую одновременно две контактных группы, а у двухклавишного – каждая клавиша управляет своей группой.

Схемы включения в электрическую сеть

Существует несколько схем подключения переключателей. Использование конкретной схемы зависит от количества управляемых светильников и количества мест управления.

Схема управления с двух мест

Для начала рассмотрим самую популярную схему – управление с двух мест.

Для работы переключателей понадобиться прокладка трехжильной проводки к каждому устройству. Распределительная коробка монтируется напротив одного из выключателей. В нее заводятся следующие провода:

• кабель питания;
• кабель одного выключателя;
• кабель второго выключателя;
• кабель осветительного прибора.

Также может быть еще один кабеля отходящей линии, но в простой схеме он не учитывается.

Посмотрим наглядно схему подключения в распределительной коробке.

Схема управления двумя светильниками

Данная схема позволит управлять двумя светильниками с двух мест. Она практически аналогична предыдущей, за исключением использования двухклавишных выключателей.

Для экономии можно установить внешнюю перемычку для второй секции выключателя, а не прокладывать два провода к первому выключателю.

Схема управления из трех мест

Для реализации такой схемы понадобится пара одноклавишных выключателей и перекрестный переключатель. Для работы перекрестника потребуется четырехжильный кабель, либо два двухжильных.

Схемы управления из четырех и более мест

Если в предыдущую схему добавить еще один перекрестный переключатель, то управлять освещением можно из четырех мест. Включается он последовательно с первым перекрестником.

Схема управления двумя светильниками из трех мест

Такая схема имеет множество недостатков – большое количество соединений и множество хлопот по маркировке жил кабеля.

Во всех рассмотренных схемам показано начальное положение контактов переходных выключателей.

На этом собственно и все, что следует знать начинающему электрику.

Выключатель и переключатель – сегодня важная функциональная деталь в каждом доме, без которой трудно представить себе любое помещение. Иногда начинающие электромонтажники путаются в терминологии, в схемах и принципах работы этих двух, а точнее трех механизмов (т.к. переключатели тоже бывают двух видов). Не говоря уже о простых покупателях, которые сами пытаются смонтировать, либо купить для дальнейшего монтажа нужные устройства. В этой статье мы постараемся пролить свет на разницу между выключателем и переключателем.

Итак, выключатели и переключатели служат для коммутации электрических цепей освещения и бытовых приборов, внешне также они выглядят одинаково, разница лишь в количестве контактов с тыльной стороны. Но выключатель предназначен для разрыва одной цепи, а переключатель для переключения между цепями. Выключатель применяется для управления светом из одного места, переключатели же служат для управления светом из двух и более мест, при чем для реализации управления с трех мест и более используются «проходные» переключатели.

Выключатель – устройство, обычно имеющее два контакта, которое во включенном состоянии соединяет контакты (включает лампу), а в выключенном состоянии соответственно, разъединяет контакты (выключает лампу). Здесь все очень очевидно и понятно.

Переключатель — устройство, имеющее три контакта (или более). Во «Включенном состоянии» замыкает первый и второй контакты, а в «Выключенном состоянии» замыкает первый и третий контакты. По сути, переключатель постоянно находится во включенном состоянии – либо в одном, либо в другом. Отсюда и название «Переключатель» — переключает с одного контакта на другой.
Если у переключателя задействовать только два контакта, он будет работать как выключатель.
Одно из самых популярных применений переключателя – это управление освещением с двух мест. Для управления освещением потребуется всего два переключателя, а для управления освещением с трех и более мест не обойтись без применения промежуточных (перекрестных) переключателей.

Промежуточный (он же перекрестный) переключатель – устройство, переключающее две отдельные линии накрест (то есть, если до перекрестного переключателя фаза шла справа, а ноль слева, то при переключении они поменяются местами). Внешний вид промежуточных переключателей ничем не отличается от обычных выключателей.

Обычно применяют для управления освещением с трех и более мест. Этот переключатель называют «перекрестным», потому что он при переключении как бы перекрещивает линии. А «Промежуточным» называют за то что он в схеме включения при управлении с трех или более мест находится в промежутке между «переключателями на два направления».

Технические характеристики переключателей Legrand Valena

• Распорные подпружиненные лапки механизмов оснащены универсальными винтами и надежно спрятаны, что упрощает установку и предотвращает повреждение рук об острые края при монтаже.
• Проходной выключатель имеет глубину механизма всего 21 мм, что облегчает установку в монтажную коробку и подвод к нему проводников.
• Механизм проходного выключателя надежно закреплен на металлическом суппорте в четырех точках.
• На тыльной стороне механизма проходного выключателя расположен специальный маркер для замера длинны снятия изоляции с кабеля.
• Четкая маркировка и схема подключения, нанесенные на механизмах розеток и выключателей, делают процесс правильного подключения простым и понятным.
• имеет мощные клеммы, способные надежно держать как алюминиевый, так и медный кабель.
• Быстрое и безопасное подключение кабеля с помощью автоматических клемм — автоматические клеммы для подключения выключателей и переключателей, расположены под углом 35º для упрощения фиксации кабеля и обеспечения надежности контакта.
• Легкая центровка нескольких механизмов в ряд — оцинкованный металлический суппорт с технологическими пазами и отверстиями, позволяет точно установить все механизмы в многопостовой рамке.
• Возможность замены индикатора подсветки без демонтажа механизмов.
• Ресурс выключателей и переключателей соответствует требованиям европейских стандартов и составляет 40 000 коммутаций.
• Проходной выключатель гарантированно коммутирует 10 А при 230/250 В~.

Выключатели и розетки — важная деталь электрооборудования помещения. Ведь, чем лучше контакт при включении выключателя, между розеткой и вилкой, тем меньше он будет нагреваться и соответственно снижается вероятность возгорания.
Ниже идёт список популярной электрофурнитуры
Легранд (Legrand)
АББ (AВВ)
Поло (Polo)
Вико (Vi-ko)
Макел (Makel)

Разновидности выключателей и схемы их подключения

Существует несколько видов выключателей и соответственно, различных типов подключений:
,
,
,

Также существуют выключатели с подсветкой, правда, при подключении такого типа выключателей желательно обратить внимание на тип источника освещения, например, люминесцентные лампы в цепи с выключателем с подсветкой, в выключенном состоянии будет слегка светиться.

Одноклавишный выключатель. Схема подключения

Самая простая цепь у одноклавишного выключателя и регулятора мощности.

Одноклавишный выключатель имеет всего два контакта и что-нибудь в нём перепутать достаточно сложно. Коммутируется цепь так: Находим провод питания: ноль и фазу, затем нулевой провод подаём сразу на лампу (светильник, люстру), а фазный — на выключатель. После этого, от выключателя прокидываем провод к источнику света. Обычно цепь коммутируется через распредкоробку, где провода скручиваются должным образом.

Регулятор мощности также имеет два контакта, с той лишь разницей, что этот регулятор не просто включает и выключает свет, а плавно его регулирует.
Прошу обратить внимание, что не все лампы работают с этим устройством. Поэтому, перед монтажом регулятора мощности желательно уточнить это у электрика или продавца.

Двухклавишный выключатель. Схема подключения

Двухклавишный выключатель работает как два одноклавишных.
Единственная разница между цепью двух одноклавишных и одного двухклавишного есть отсутствие дублирующих проводов.

Т.е. не имеет смысла протягивать две «нейтрали» к лампам, которые расположены рядом.
Двухклавишный выключатель имеет три контакта. Образно говоря, один вход и два выхода. Здесь важно найти общий (входящий) контакт, а то подключив неверно, лампы будут включаться неправильно. Важно знать где вход, а перемена проводов на выходе лишь изменит клавиши, которые отвечают за включение той или иной группы ламп.

Проходной выключатель. Схема подключения

Правильнее было бы его назвать не выключатель, а переключатель. Суть его в том, что он переключает подачу тока с одного провода на другой.Как правило, их используют в паре. Проходные выключатели, часто используют в длинных коридорах, лестничных пролётах и пр. Смотрите схему, думаю, на ней всё понятно.

Проходной выключатель имеет также три контакта, как и двухклавишный, только, как видите, работает по-другому. В нём, как и в двухклавишном, есть один входной контакт и два выхода. Важно знать где вход, а перемена проводов на выходе лишь изменит положение клавиши. При неправильном подключении проходных выключателей, цепь будет работать неправильно.

Перекрёстный выключатель. Схема подключения

Этот тип выключателей используется в случае, если требуется включение-выключение одного источника света с трёх и более мест, реже- для переключения подачи полярности электропитания.В первом случае его используют вместе с двумя проходными. То есть, цепь из выключателей должна начинаться и заканчиваться проходным выключателем, а между ними можно установить теоретически бесконечное количество перекрёстных.

Перекрёстный выключатель имеет четыре контакта: два входных, два выходных. Суть переключения в том, что в одном положении первый входной провод замкнут с первым проводом на выходе, второй входной замкнут со вторым выходным проводом, в другом положении, провода как бы, меняются местами т. е. первый входной замкнут со вторым выходным, второй входной- с первым выходным. Здесь важно не перепутать и обращать внимание на обозначения, а то цепь работать не будет правильно.

Установка выключателя

разбор схем + пошаговая инструкция по подключению

Выключатель с трех мест – современное решение управление светом

Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить. Так во многоэтажных или многоквартирных домах уже используют выключатели на 3 точки. Во-первых, это комфортно, ведь не нужно спускаться на первый этаж, чтобы выключить свет, а во-вторых, это реальная экономия. Если подобрать правильный прибор и грамотно установить.

Зачем нужны проходные выключатели

Включение света в длинном темном коридоре может быть довольно неудобным, если есть лишь один выключатель, расположенный в конце комнаты. Наиболее рациональна установка проходных переключателей (другое название — перекрестные выключатели) в разных сторонах комнаты.

Так можно будет включить, выключить свет сразу после входа в коридор. Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях.

Еще один вариант использования такой схемы управления — большая спальня с несколькими кроватями. Если установить проходные переключатели у каждого спального места, можно включить лампочку, не вставая. Монтирование таких устройств оправдано на дачах, приусадебных участках, дворах частных домов. Включать свет можно на выходе из дома — после завершения дел нет необходимости идти в темноте.

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

1. Клавишные.
2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам.;
2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Где используется система трех выключателей?

Оборудование выключателя с управлением с трех разных точек обеспечивает практичность. Исчезает надобность идти через всю комнату или длинный коридор, чтобы включить или выключить свет.

Рационально использовать такую систему проводки для двора или приусадебного участка. Вышли из дома включили свет, подошли к строению выключили. Вышли снова включили, пошли к другому объекту.

Например, комната имеет несколько спальных мест. Первый прибор будет у двери, второй возле одной стороны, третий возле второй стороны кровати. То есть, нет необходимости вставать выключать свет.

Или освещение проема лестницы, для того чтобы не подниматься или спускаться в темноте. Один выключатель устанавливается вначале внизу, следующий посередине, а третий в конце, наверху лестницы.

Удобно использовать подключение с 3х мест в подъездах. На первом этаже включили светильник, на втором или третьем выключили. Это значительно экономит электроэнергию.

Актуально устанавливать выключатели на три точки в продолговатых коридорах и проемах, с несколькими входами в разные помещения. В начале коридора включили в середине или в конце выключили.

Схема контроля лампы используется как в одной комнате, так и для большого пространства.

Использовать такую систему освещения можно даже в проходных комнатах. В одной комнате включили, прошли комнату, в другой комнате выключили. Удобно и экономно.

Элементы и составные части схемы подключения

Переключающий механизм в проходных выключателях расположен по центру контактов. Аналогичное крепление оставшихся выходов.

В реальности ситуация с проходными переключателями не отличается от обычных: один контур цепи замкнут — светится надлежащая часть люстры, второй контур — другая часть. В данном случае схема подключения проходных выключателей позволяет существенно экономить электричество, ведь зачастую бывает, что свет в подъездах горит сутками напролёт.

Используем только клеммники, или самозажимные клеммы.

Классическая схема подключения проходного выключателя с трех мест требует использования двух проходных переключателей и одного перекрестного.

При нарушении правил подключения существуют риски ударов тока при замене лампочки, может возникнуть короткое замыкание выключателя.

В перекрестном переключателе четыре контактные клеммы, в нем находятся две независимые линии, которые при нажатии клавиши переключаются в крест, отсюда и его название. В случае необходимости возможно задействовать и большее количество точек.

Конструкция и особенности проходных выключателей

Подключить провод фазы к входу в одном из проходных выключателей, на котором три выхода. При этом фаза которая подается на светоточку , не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.

Примерно так выглядит исполненный монтаж внутри помещения, где необходима система управления из трёх мест К примеру, создавать подобную схему под условия прохождения длинного коридора, на 1 вход и 1 выход, с коммутацией в центральной зоне, явно нецелесообразно. Ноль приходит сразу на лампу, без промежуточных узлов.

Мы привыкли называть устройства включения-выключателями, но по сути это проходные и перекрестные переключатели.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Особого внимания требует грамотное подсоединение концов электрических кабелей, что гарантирует бесперебойную работоспособность и безопасность эксплуатации всей системы.

Аналогичное крепление оставшихся выходов. Его конструктивная особенность в том, что имеется четыре контактные точки две входных и две выходных.

Пошаговая инструкция по монтажу и расключению коробок

Переходим от теории к практике. Определяем нумерацию и назначение контактов переключателей. У проходных таких контактов три или шесть, если приборы двухклавишные, позволяющие организовать управление двумя нагрузками. Чтобы разобраться в назначении контактов, достаточно взглянуть на тыльную сторону переключателя, на которой нанесена схема.

Важно! Обращать внимание нужно именно на схему, а не на маркировку контактов, которая зависит от капризов производителя.

У перекрестных выключателей таких выводов соответственно четыре или восемь. Определить, где какой, можно вышеописанным способом.

С разводкой определились, осталось все собрать и подключить. Монтажная схема управления одной нагрузкой из трех мест выглядит следующим образом:

Если вы решили использовать двухклавишные выключатели, чтобы управлять двумя лампами из трех мест, схема усложняется:

Использование схем с тремя выключателями

Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. При такой организации питания, одинаковые устройства не подойдут. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.

Полезное видео Выключатель с трех мест — современное решение управление светом Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить.

Многие начинающие электрики не профессиональные путают эти понятия, и пытаются организовать проходную схему на трехклавишнике. Берется отвертка с фазоискателем или мультиметр, и ищется где плюс, а где минус. Речь идет о длинных коридорах, лестницах, подвальных помещениях.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. Трехклавишный проходной выключатель Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Если вам нужна схема подключения проходного выключателя с двух мест , смотрите ее в данной статье.

При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении. В нем присутствует и вход, и выход в количестве 2. А между тем у крестового выключателя схема и механизм переключения совсем иной. По правилам прокладывания проводки, все провода в такой электрической цепи должны быть расположены на расстоянии 15 см от потолка. Включение осветительного прибора осуществляется в том случае, когда 2 переключателя встают в одинаковое положение.

Аналогичное крепление оставшихся выходов. А два других установлены на каких-то дворовых постройках гараж, сарай , дойдя до которых можно отключить освещение. В быту используются не только понижающие, но и повышающие трансформаторы. В многоквартирных домах на три этажа.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Подключение линии на провод с неправильным сечением.

Принцип перекрестного отсоединителя

Перекрестный выключатель похож на обычный одно клавишный, разница только в наличии внутри четырех клемм. Перекрестным назван из-за двух электрических линий, которые он переключает, они соединяются в крест.

Перекрестный отсоединитель одновременно разъединяет первый и второй выключатель, затем синхронно соединяет их. От этого перемещения контактов свет зажигается и гаснет.

Совет! Особое внимание уделите правильному соединению концов электрокабелей, иначе вся система работать не будет.

Количество точек может быть разным, но чем их больше, тем сложнее коммутация в распределительной коробке. Необходимо четко маркировать провода при проведении, чтобы не перепутать.

Необходимое оборудование и материалы

• Выключатели
• Монтажная коробка
• Электроизоляционная лента
• Клеммы
• Отвертки крестовые и обычные
• Нож для монтажа
• Бокорезы
• Плоскогубцы
• Ключи гаечные
• Электрокабель

Если в помещение уже проведена проводка, и нужно установить дублирующие выключатели, тогда нужно сделать штробы или открытый монтаж кабелей.

Для того чтобы сделать штробы понадобиться перфоратор и штроборез. Еще нужен алебастр. Он будет крепить гофтрубу.

В случае открытого монтажа необходима распределительная коробка, с помощью гофтрубы она крепится на стену.

Электрическая коммутация

Перед началом работ не забывайте о своей безопасности, отключите автомат питающей сети, проверьте, что отсутствует напряжение, и только потом приступайте к монтажным и коммутационным действиям с электропроводкой.

В распределительную коробку должно подходить пять проводов:

• 2-х жильный – ноль и фаза от питающей сети;
• 2-х жильный – ноль и фаза от осветительного прибора;
• 3-х жильный – от одного проходного выключателя;
• 3-х жильный – от второго проходного выключателя;
• 4-х жильный – от перекрёстного выключателя.

Если ваш светильник конструктивно должен заземляться, то понадобится провод с тремя жилами и для подключения осветительного прибора, и для питающей сети (фаза, земля и ноль).

Каждое соединение необходимо выполнять в распределительной коробке, это удобно – в одном месте коммутировать сразу несколько участков электропроводки. Сама коробка выполняет функцию промежуточного звена между питающей сетью и проходными переключателями.

А теперь давайте подключаться, нет ничего сложного, главное, будьте внимательны:

1. Сначала соединяется нулевой провод из питающей сети с нулевой жилой провода, идущего на светильник.
2. Фазный провод из питающей сети соедините с жилой, идущей на общий входящий контакт первого проходного выключателя.
3. Теперь пара проводов от выходящих контактов первого проходного выключателя подключается к любой одной паре проводов перекрёстного аппарата.
4. Абсолютно аналогичная коммутация производится и со вторым проходным выключателем. Его пара проводов от выходящих контактов соединяется с оставшейся парой проводов перекрёстного аппарата.
5. Осталось соединить фазу светильника с жилой общего входящего контакта на втором проходном выключателе.

Произведите соответствующие подсоединения жил на контактах переключателей и в патроне осветительного прибора (фаза и ноль).

Советуем, сначала опробовать работу собранной схемы, а потом только изолировать места скруток, дабы точно увидеть, что всё сделано верно. Включите автомат от источника питания, и опробуйте действие переключателей. Любым из трёх коммутационных аппаратов лампочка включается, и отключается. Всё действует правильно? Тогда завершайте работы. Снова отключите напряжение, заизолируйте места скруток при помощи изоленты, закрепите защитные крышки и клавиши на выключателях.

Аналогичным образом выполняется схема подключения двухклавишного проходного выключателя, только в этой ситуации понадобится установить два перекрёстных устройства.

Можно подключать в схему управления светильниками и четвёртый переключатель, и пятый, тогда получится контролировать ещё большее пространство, например подъездное освещение многоэтажного дома. Конечно, в таких случаях схема будет сложнее. Но если вы поняли сам принцип на рассмотренной схеме управления из трёх мест, справиться с большим количеством точек у вас тоже получится.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Что еще важно знать, или «что происходит за кулисами»

Работа ПВ

Есть несколько важных особенностей в работе ПВ:

1. На один контур в проходном устройстве есть всегда только один вход и два выхода. То есть, будь это переключатель на три клавиши или на одну (как на схеме выше).
2. Контакты не размыкаются, а переключаются на другую фазу, как железнодорожные пути – это принципиальное отличие от обычных выключателей.
3. Вся коммутация подключается только последовательно, то есть друг за другом!
4. Обязательно условие в цепи на три точки – симметричность. Первый и последний переключатели смотрят друг на друга (слева-направо) выходам. Пришел один кабель с фазой в цепь – вышел только один кабель, пришло два – вышло два.
5. Следствие из предпоследнего правила для перекрестного коммутатора: сколько выходных пар у проходного коммутатора, столько входных и выходных у перекрестного выключателя.

Для наглядности, обратите внимание на иллюстрацию ниже. В ней нет необходимости «распутывать лабиринты», выискивать, куда же идет проводник:

Подключение ПВ

Недостатки проходных выключателей

Одним из минусов проходных выключателей является необходимость штробления стен под них. Организация электролинии с проходным выключателем имеет несколько минусов:

• затраты времени и сил на штробление стены при скрытой проводке;
• необходимость подключения пульта ДУ через обычную клавишу для моделей с датчиками движения;
• нерентабельность для квартиры из-за штроб под кабель и установки дин-рейки;
• сложности с определением клемм;
• отсутствие четкости положений «ВКЛ» и «ВЫКЛ».

Эксперты отмечают, что устройства больше подходят для загородных коттеджей, дач, частного сектора, чем для квартиры.

Проходной выключатель удобно использовать в помещениях с несколькими группами осветительных приборов. Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. В настоящее время схема проходного переключателя света, управляемая с трех мест, не привязывается к планировке жилого объекта.

Ошибки подключения

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

Запомните, что на разных выключателях общий контакт может быть где угодно!

И лучше всего вызванить его, что называется «вживую», тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода. Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка — неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.

Источники

• https://elektrika.expert/vykljuchateli/vykljuchatel-s-treh-mest.html
• https://electric-220.ru/podkljuchenie-prohodnyh-i-perekrestnyh-vykljuchatelej
• https://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/shema-podklyucheniya-prohodnogo-vyklyuchatelya-s-3h-mest.html
• https://tokzamer.ru/bez-rubriki/prohodnoj-vykljuchatel-na-3-tochki-shema-podkljucheniya
• https://LampaExpert.ru/osveschenie/upravlenie-s-trekh-mest
• https://YaElectrik.ru/elektroprovodka/prohodnoj-vyklyuchatel-shema-podklyucheniya-na-3-tochki
• https://stroychik.ru/elektrika/kak-podklyuchit-prohodnoj-vyklyuchatel
• https://elektro220v.ru/pereklyuchateli/prohodnoy-vyklyuchatel-shema.html





Как вам статья?

Павел

Бакалавр «210400 Радиотехника» – ТУСУР. Томский государственный университет систем управления и радиоэлектроники

Написать

Пишите свои рекомендации и задавайте вопросы

Подключение перекрестного выключателя: схема, видео, инструкция

При организации освещения в местах, где необходимо управление источником света с трех и более мест, применяют промежуточные или перекрестные выключатели. Этот тип коммутационного аппарата не используется отдельно, а только с не менее чем двумя проходными выключателями. Их установка и подключение имеет свои особенности, о которых следует знать. Далее для читателей сайта Электроэксперт будет предоставлена ​​инструкция, в которой наглядно объясняется, как подключить перекрестный выключатель света из трех и более мест.

• Приложение перекрестного переключения
• Конструктивные особенности
• Правила подключения промежуточного выключателя
• Особенности установки двухклавишного выключателя
• Четырехместная схема управления

Перекрестный выключатель приложение

Установка такого устройства необходима, например, если необходимо осветить длинное помещение, коридор, туннель, а вход в него можно осуществлять через три и более дверей. При этом каждый вошедший может движением руки и нажатием кнопки выключателя, установленного на каждом из своих вводов, включить источник искусственного света и, подойдя к другой двери, другим выключателем выключить ту же лампу. располагался возле дверей, к которым он выходил.

Таким образом, возможна любая другая последовательность, но в любом случае человек может управлять одним светильником или целой группой источников света с трех мест. Если в туннеле больше въездов и выездов, то можно установить дополнительные промежуточные стрелочные переводы и возле них. Суть и производительность системы освещения от этого не изменятся, только увеличится количество коммутационных устройств.

Особенности конструкции

Конструктивно перекидной переключатель с одной клавишей представляет собой компактное коммутационное устройство, работающее от механического воздействия на него. При этом в продаже есть такие же сенсорные переключающие элементы, у них нет ключа, а только сенсорная кнопка, но суть работы устройства от этого остается прежней. Меняется только механизм воздействия, а контактная группа и принцип действия остаются прежними. Перекрестный выключатель состоит из:

• выходные контактные клеммы для подключения проводов;
• механизм крепления к стене;
• токопроводящих перемычек внутри корпуса;
• Контактные группы
• механизм действия на контактную группу переключения.

По способу установки эти выключатели делятся, как и все остальные, на предназначенные для открытой (наружной) и скрытой (заложенной внутри стен) проводки. То есть конструкция может быть двух видов: накладная и встроенная.

Очень редко, в исключительных случаях, применяется гибридная проводка, когда вся кабельная линия прокладывается скрытым образом внутри стен, а выключатели устанавливаются снаружи, то есть накладного типа. частный случай, когда нет возможности сделать ниши для фрез или их выполнение проблематично.

Перекидные переключатели внешне выглядят как обычные проходные и не имеют четкого положения включено или выключено. Их разница составляет:

1. Наличие четырех контактных штекеров для подключения. При наличии двух клавиш управления количество клемм умножается на два.
2. Пары маркировки — вход и выход.
3. Невозможность использования отдельно, а только с парой прерывателей.

Кстати, эти выключатели могут быть оснащены не только ключом, но и поворотным механизмом. В нем замыкание контактов происходит за счет специального механизма поворотного действия. Принцип работы и количество клемм не меняется. Стоят они несколько дороже, так как считаются дизайнерскими элементами декора, что чаще всего используется при монтаже проводки в стиле ретро.

Правила подключения промежуточного выключателя

Прежде чем приступить непосредственно к установке и подключению поперечных выключателей, необходимо четко понимать опасность электрического напряжения и короткого замыкания в цепях при неправильной коммутации. Все работы следует проводить только при отключенном сетевом напряжении, а также после проверки его отсутствия на токоведущих частях кабеля, к которым будет осуществляться подключение.

Для установки перекрестного выключателя вам потребуется:

• Распределительные коробки, их количество зависит от площади, на которой необходимо внедрить данную систему управления освещением. Правила здесь аналогичны обычной проводке, то есть все соединения проводов выполняются только в распределительных коробках.
• Кабельная продукция, т.е. провода. Их сечение зависит от мощности источника света, а количество жил от наличия или отсутствия заземления на светильниках. Для соединения между выключателями понадобится трехжильный провод и четырехжильный, лучше, конечно, с медными жилами и с разноцветной маркировкой.

Итак, по большому счету, перекрестный выключатель света является связующим звеном между двумя проходными выключателями, если речь идет об управлении из трех мест.

Схема подключения перекрестного выключателя с проходкой:

К первой распределительной коробке подключаю трехжильный провод, два из которых фаза и ноль, а третий заземление. Включение и выключение лампы управляется разрывом и включением необходимого для этой цепи фазного провода. Zero подключается напрямую к источнику света.

От первой распределительной коробки (если их несколько) фазный провод необходимо подключить к проходному выключателю, где он раздваивается из-за конструкции самого устройства.

Следующим шагом является установка и подключение к кроссовому выключателю провода, идущего от первого проходного выключателя. На этом этапе стоит внимательно рассмотреть маркировку и подключить ее к входу выключателя, что может быть указано соответствующими стрелками.

Выход кроссового выключателя через монтажную или распределительную коробку необходимо соединить с проходом, здесь тоже должна соблюдаться маркировка согласно схеме и стрелкам на устройстве. Если они затерты или неразборчивы, рекомендуется с помощью мультиметра или прозвонки узнать, где какие клеммы, чтобы после установки и подключения к сети убедиться в правильности выполнения работы. Неправильное подключение приведет к аварийной ситуации и короткому замыканию, а это чревато пожаром.

Одиночный вывод проходного выключателя также направляется через распределительную коробку к источнику света. В этом случае от него к самой лампе также нужен трехжильный провод.

На видео ниже наглядно показано, как подключить перекрестный выключатель и 2 проходных выключателя:

Особенности установки двухклавишного выключателя

Двухклавишный перекрестный или промежуточный выключатель дает возможность раздельного управления две группы светильников или любые источники света. Особенность схемы подключения в том, что она устанавливается только в схеме с проходными элементами, которые также имеют два ключа для включения и отключения нагрузки.

Схема подключения промежуточного выключателя с двумя ключами:

Конструкция перекидного выключателя с двумя ключами имеет четыре входа и четыре выхода, по большей части это два одноклавишных коммутационных аппарата в одном корпусе. Поэтому выбор сечения проводника и принципы монтажа идентичны. Следует отметить, что такие устройства используются очень редко, чаще всего пользователям необходимо освещать длинные коридоры или лестницы и управлять одним светильником или одной группой осветительных приборов, причем для этого достаточно 1 крестового и 2 проходных выключателей, оснащенных одним одинарным ключ.

Четырехместная схема управления

Данная схема управления не имеет больших особенностей, за исключением того, что перекидные выключатели должны быть промежуточными и устанавливаться последовательно друг с другом, между проходными элементами включения освещения.

Схема подключения двух крестовых выключателей:

Следует отметить, что все вышеперечисленные схемы одинаково работают с любым типом светильника, а грозозащитный провод является элементом защиты человека в случае пробоя изоляции. Распределительные коробки должны выполняться по соответствующим правилам, главное в этом ее надежность и долговечность без окисления и плохого контакта.

Также рекомендуем посмотреть видео, где наглядно показана схема подключения двух кроссовых выключателей с двухклавишными проходными:

Теперь вы знаете, как подключить кроссовый выключатель к проходному . Надеемся, что предоставленные схемы установки и видеоуроки помогли вам разобраться с правильной разводкой!

Будет интересно почитать:

• Дистанционное управление освещением
• Что такое умные лампы
• Автономное гаражное освещение

Автоматические 3-позиционные выключатели: Как должна выглядеть моя проводка? (версия для США) — Вики

Сообщество SmartThings

Сидджон1 (Сиджон1) 12 июля 2015 г., 18:57

#1

Итак, вам нужен автоматический проводной выключатель света, но вы не знаете, с чего начать, и вам нужны 2 выключателя для управления одним и тем же светом. Что ж, вы находитесь в правильном месте для 3-way. Наиболее распространенные требования к проводке любого жестко подключенного автоматического трехпозиционного выключателя света — это нейтральный провод и бегунок. Да, есть несколько… (читай, очень, очень, очень мало) переключателей, которым не требуется нейтраль, но они ограничат вас только лампой накаливания. Для тех из нас, кто использует светодиодные, люминесцентные или другие энергосберегающие лампы мощностью менее 20 Вт, ТРЕБУЕТСЯ нейтраль!
Так на что это похоже?

Это схема трехпозиционного переключателя с нейтралью, идущей непосредственно к свету. Это не очень хорошо для автоматических проводных выключателей света, и я НАСТОЯТЕЛЬНО рекомендую, если вы хотите автоматизировать свет, обратитесь к электрику и попросите его включить нейтраль для вас. Это не так дорого, как вы думаете, и избавит вас от многих разочарований.

Это схема трехпозиционного переключателя с нейтралью. Черное «горячее» соединение разрывается, чтобы включать/выключать свет, белое «нейтральное» соединение замыкает цепь, а красное «путешественник» соединяет 2 переключателя, позволяя любому переключателю управлять состоянием включения/выключения. Голый (надеюсь) сплошной медный провод — это земля. Он защищает от накопления статического электричества и от нарушения электроизоляции, короче говоря, его единственная задача — сделать ваш дом безопаснее. Если это то, что вы видите, когда снимаете настенную панель, значит, вам нужны проводные автоматические выключатели света. УРА!

Z-Wave_3-way_switch_wiring_diagram_d.JPG744×505 37,6 КБ

Это диаграмма того, как должна выглядеть ваша автоматическая установка трехпозиционного переключателя света, когда вы закончите. Очень важно знать, какой из ваших старых переключателей выполняет основную или вспомогательную функцию, а также функцию каждого провода. Неправильный подход может привести к тому, что автоматический выключатель не сработает и даже может привести к срабатыванию автоматического выключателя. Полностью следуйте схеме подключения вашего бренда. Разные производители по-разному справляются с 3-ходовой системой. Также да, будут небольшие различия в зависимости от погоды или отсутствия косички (короткий провод, который ведет от переключателя к желтым колпачкам), нагрузка и / или линия, но ваша земля и нейтраль должны ВСЕГДА быть косичками.
В конечном счете, если что-то из этого вызывает у вас дискомфорт или электрические схемы вызывают у вас косоглазие… ПОЗВОНИТЕ МЕСТНОМУ ЭЛЕКТРИКОМУ! Они здесь, чтобы помочь! Плохая проводка вызывает пожары и другие глючные странности, которые вам не нужны в вашем доме. Если вам нравится соединить 9 проводов, термин «косичка» заставляет вас хихикать, а изолента — ваш друг, тогда… Давайте подключимся!
Я надеюсь, что это поможет тем, кто на заборе… наслаждайтесь!

5 лайков

JDRoberts 12 июля 2015 г., 19:11

#2

Существует по крайней мере 8 различных способов подключения тройника, и по крайней мере 3 из них подходят для переключателей zwave, поэтому единого правильного метода не существует.

В руководстве GE 45609 показаны два разных способа: тот, который вы нарисовали на схеме выше, и другой, где горячая часть полностью обходит вспомогательный переключатель, но нейтраль подключена к обоим:

support. smartthings.com

вход

Стоит упомянуть один все более популярный метод, в котором не используется провод-путешественник, а вместо этого используется только РЧ-связь от вспомогательного устройства, связанного либо с мастером, либо с концентратором. Это позволяет размещать aux в любом месте или даже питаться от батареи, как в одной из моделей Cooper.

Таким образом, вариантов гораздо больше, чем при подключении одного переключателя.

2 лайков

(Сиджон1) 12 июля 2015 г., 19:16

#3

Отличное замечание, я переформулировал несколько слов, чтобы сделать их более правильными. СПАСИБО!

1 Нравится

JDRoberts 12 июля 2015 г. , 19:32

#4

Три пути всегда сбивают с толку! Я обнаружил, что многие люди инстинктивно хотят сделать мастер первым в цепи (ближайшим к печатной коробке), но на самом деле, как показывают и ваша диаграмма, и диаграммы GE, часто (хотя и не всегда) имеет смысл иметь мастер последний на цепи (ближайший к свету).

Еще две мысли: цвет провода никогда не гарантируется, электрики слишком часто хватаются за любой цвет, который есть под рукой. Затем они могут заклеить или пометить провод другим цветом, но нет гарантии, что это будет сделано на том конце, на который вы смотрите. С другой стороны, винты на переключателе обычно имеют цветовую маркировку производителя, поэтому они с большей вероятностью будут надежными. В любом случае, вы хотите обратить внимание как на провода, так и на винты.

По этой причине я настоятельно рекомендуем сфотографировать существующую проводку, прежде чем что-либо отсоединять, в том числе показать винты, к которым крепятся провода.

Все думают: «У меня очень хорошая память, я знаю, как это было», но разум склонен пытаться упорядочить события и часто ошибается в подобных случаях.

По той же причине носители английского языка могут без труда прочитать следующее:

«Быстрая лисица перепрыгнула через ленивую собаку».

Именно поэтому так сложно вспомнить проводку ровно через 10 минут. Наш мозг создает шаблоны даже там, где их нет.

Если вы закроете этот пост, а через полчаса кто-то попросит вас записать цитату, вы, скорее всего, очень легко напишете «быстрая коричневая лиса перепрыгнула через ленивую собаку», а затем с трудом вспомните, что именно было другой! (Один из моих преподавателей инженерного дела делал это на уроках. Мало кто точно понял фразу.)

Так что фотографируйте все подряд, вы избавите себя от горя.

3 отметок «Нравится»

(соучредитель ActionTiles.com Терри @ActionTiles; GitHub: @cosmicpuppy) 13 июля 2015 г. , 00:11

#5

Вспомогательный Z-Wave не требует нейтрального соединения??

Нават604 (Р.) 13 июля 2015 г., 00:31

#6

Большинству из них нужны нейтральные, и почти все новые сейчас нужны. Просто нужна одна дополнительная линия на рисунке выше.

тгаучат (соучредитель ActionTiles.com Терри @ActionTiles; GitHub: @cosmicpuppy) 13 июля 2015 г., 00:50

#7

Ага… Жаль, что нет другого выхода! Очень маловероятно, что в старом доме есть нейтральный провод на выключателе, а со старым «струйным током» через лампы накаливания интеллектуальные выключатели раньше решали эту проблему. Не повезло с CFL и LCD.

Сидджон1 (Сиджон1) 13 июля 2015 г., 00:53

#8

Как уже упоминалось, разные модели имеют разные требования к проводке. Нет единственно правильного способа, кроме как следовать инструкциям, прилагаемым к купленным переключателям. Все представленные изображения являются примерами, и возможно, что ни один из примеров не будет соответствовать продукту до или после.

Дж. Д. Робертс 1 августа 2015 г., 16:57

#9

Скопировано из раздела часто задаваемых вопросов об одном коммутаторе, потому что оно применимо и здесь.

В США код для электрических устройств требует соблюдения указаний производителя.

Первое правило для выключателей и розеток: никогда не пытайтесь протянуть провод вокруг выключателя.

Хотя заманчиво думать только в терминах «этот переключатель включает тот свет», на самом деле вся проводка подключена. Вы должны думать с точки зрения всей системы кровообращения. Вот почему проводка может быть такой сложной.

Если производитель говорит, что коммутатору требуется четыре провода (горячий, нагрузка, нейтраль и земля), значит, для безопасной работы ему нужно 4 провода. Не пытайтесь обмануть коммутатор, подключив два винта друг к другу (нелегальное заземление) или полностью обойдя коммутатор для некоторых проводов. Это не будет кодирование, но, что более важно, вы можете сжечь свой новый выключатель или сжечь свой дом.

Сфотографируйте существующую проводку перед тем, как все отсоединить. Сюда входят изображения винтов, к которым подсоединяются провода.

Если вы не понимаете, для чего нужна каждая ветвь каждого соединения, остановитесь. Пригласите электрика.

Метод проб и ошибок может быть приемлемым, когда вы собираете картофельную батарею для своего урока естествознания в 4-м классе. Это очень плохая идея для домашней электропроводки.

свердлоу (свердлоу) 4 января 2017 г., 2:32

#10

Вам нужно, чтобы оба переключателя были переключателями z-волны, или главный переключатель может быть включен z-волной, а дополнительный вспомогательный переключатель должен быть обычным трехпозиционным переключателем не z-волны?

Незмо 4 января 2017 г., 2:40

#11

номер телефона:

Вам нужно, чтобы оба переключателя были переключателями z-волны, или главный переключатель может быть включен z-волной, а дополнительный вспомогательный переключатель должен быть обычным трехпозиционным переключателем, не являющимся z-волной?

Вы не можете смешивать умные и простые переключатели в 3-полосном устройстве. Второй коммутатор должен быть дополнительным коммутатором, совместимым с ведущим. В большинстве случаев, но не во всех, надстройка представляет собой простой пульт, который сообщает мастеру, что делать над путешественником. В нем нет радио.

2 лайка

MEearly 4 января 2017 г., 2:41

#12

номер телефона:

Вам нужно, чтобы оба переключателя были переключателями z-волны, или главный переключатель может быть включен z-волной, а дополнительный вспомогательный переключатель должен быть обычным трехпозиционным переключателем, не являющимся z-волной?

Для обеспечения полной функциональности главный и все дополнительные/вспомогательные переключатели должны быть совместимы, иначе главный переключатель не всегда будет знать это состояние цепи.

Дж. Д. Робертс 4 января 2017 г., 2:42

№13

номер телефона:

Вам нужно, чтобы оба переключателя были переключателями z-волны, или главный переключатель может быть включен z-волной, а дополнительный вспомогательный переключатель должен быть обычным трехпозиционным переключателем, отличным от z-волны?

Новичок в Smartthings и пытается как можно скорее «подключить» некоторые области дома. Большинство доступных устройств достаточно интуитивно понятны, чтобы разобраться, но одна область, которая кажется немного запутанной, — это включение/выключение света/сцены/и т. д. доступные переключатели. Меня в основном смущают 3/4-позиционные варианты, дополнительные переключатели и то, как они взаимодействуют с существующими переключателями (если вообще). Мое первоначальное понимание состоит в том, что я могу заменить однополюсный переключатель чем-то вроде переключателя включения/выключения беспроводного управления освещением GE Z-Wave, если я хочу, чтобы он мог затемнять свет, мне нужен переключатель с поддержкой затемнения. Если у меня 3/4-стороннее освещение, мне нужен переключатель zwave/wireless, который поддерживает 3/4-направление. Однако означает ли это, что я могу просто заменить один из существующих переключателей на…

2 лайков

(свердлоу) 4 января 2017 г., 19:16

№15

Можно ли обойтись без интеллектуальных переключателей, установив один релейный модуль в проводку главного переключателя? Или будут применяться те же правила, что и при замене самих коммутаторов? Примерно так: https://www. amazon.com/gp/product/B00IRI1CEK

JDRoberts 4 января 2017 г., 19:26

№16

номер телефона:

Можно ли обойтись без интеллектуальных переключателей, установив один релейный модуль в проводку главного переключателя? Или будут применяться те же правила, что и при замене самих коммутаторов? Примерно так: https://www.amazon.com/gp/product/B00IRI1CEK

Это немного сложнее. Существуют разные ответы для разных ситуаций и для разных моделей встроенных в стену микроконтроллеров.

1. автоматизация только одного переключателя, а не трехходовая установка. Для этого отлично подойдет встроенный в стену микро, и вы можете поставить его либо на распределительную коробку, либо на светильник. Вы можете оставить старый выключатель света, но он может работать не совсем так, как вы ожидаете. Большинство людей поменяли бы выключатель света на выключатель мгновенного действия. Но это зависит от вас.

Два) С некоторыми микромоделями, но не со всеми, вы можете автоматизировать трех- или четырехстороннюю настройку, если поместите только один микроконтроллер на прибор и проложите физические провода к существующим тупым переключателям. Однако только некоторые микроконтроллеры могут принимать входные данные более чем от одного провода. И у вас та же проблема, что и у одного) в том, что настенные тумблеры работают не совсем так, как привыкли люди. Но это хороший выбор для многих ситуаций.

3. Вы можете автоматизировать трехстороннюю или четырехстороннюю настройку, поместив микроконтроллер на каждый переключатель и заставив их обмениваться данными по беспроводной сети, но проводка на них может быть очень сложной. В этой ситуации вы хотите, чтобы только один из переключателей был фактически подключен к осветительному прибору, управляющему этой нагрузкой. Для других вы будете использовать только радио. Но, как я уже сказал, вам может понадобиться перемонтировать всю комнату, чтобы все работало так, чтобы каждое радио всегда имело питание. К тому же микросхемы недешевы.

Для этого третьего варианта, как правило, дешевле и проще использовать один микропереключатель или один главный переключатель для управления током, подаваемым на прибор, а затем на вспомогательных позициях использовать вспомогательный переключатель Z-образной формы, не несущий нагрузки. Вероятно, самым популярным в США для этой цели является Linear/GoControl WT00Z1. Коммутатор работает именно так, как люди ожидают от коммутатора, стоимость обычно составляет чуть менее 30 долларов, проводка очень проста, потому что она не предназначена для управления нагрузкой. Когда переключатель переключается, он отправляет сообщение на концентратор, который затем отправляет сообщение на любое главное устройство, которым вы пытаетесь управлять.

http://www.homedepot. com/p/GoControl-Z-Wave-3-Way-Dimmer-Switch-WT00Z-1/206591000

Таким образом, определенно есть варианты, все зависит от того, что именно вы хотите пытаюсь сделать

1 Нравится

JDRoberts 4 января 2017 г., 22:56

# 18

Лучше всего создать свою собственную тему в разделе «Устройства», так как для ответа на нее потребуются подробные вопросы и ответы, которые займут тему FAQ.

https://community.smartthings.com/c/devices-integrations/connected-things

В качестве общего совета: если вы ничего не знаете об электромонтажных работах и ​​живете недалеко от хозяйственного склада, многие предложите бесплатный урок по установке выключателя, который может быть очень полезным. Хотя он не будет охватывать сетевые коммутаторы, вы узнаете, как использовать соответствующие инструменты для сопоставления цепей.

Кроме того, поскольку коммутаторы GE продаются во многих магазинах Home Depot, инструктор часто сможет дать вам ответы на некоторые вопросы о них.

1 Нравится

(Джин Кларк) 3 февраля 2017 г., 23:28

# 19

Я пытаюсь найти решение для подключения трехпозиционного выключателя, который управляет тремя разными светильниками в коридоре. Я хотел бы использовать умные лампочки, но у меня есть светильники GX23. Я не могу найти тумблеры zwave цвета слоновой кости, чтобы соответствовать тому, что уже есть в моем доме, поэтому я подумал, что могу использовать микропереключатель.

Я просто не уверен, какой из них использовать и как его подключить.

Я отправил сообщение в Умный Дом, и это был их ответ:

«К сожалению, 3-позиционные выключатели не могут быть подключены к Z-Wave, как обычные выключатели — если у вас есть 2 настенных выключателя, управляющих одним светом, вы потребуется установить модуль Z-Wave в коробку с проводами нагрузки, линии и нейтрали. Очень часто у вас есть линия в одном блоке и нагрузка в другом, поэтому вы не можете подключить модуль Vision (или любой другой модуль Z-Wave, о котором мы знаем) в такой настройке. Это может повредить модуль сразу или со временем».

Есть ли способ отличить нагрузку от линии? Я знаю, что провод нагрузки горячий, но как я могу сказать, когда автоматический выключатель выключен?

Нават604 (Р.) 4 февраля 2017 г., 00:47

#20

GRClark:

Есть ли способ отличить нагрузку от линии? Я знаю, что провод нагрузки горячий, но как я могу сказать, когда автоматический выключатель выключен?

Начать новый поток. Сфотографируйте переключатели с проводкой, все еще прикрепленной к клеммам переключателя.
