Схема подключения перекрестного выключателя: особенности монтажа и применения

Как работает перекрестный выключатель. Чем он отличается от обычного и проходного. Как правильно подключить перекрестный выключатель. Какие бывают схемы подключения. На что обратить внимание при монтаже.

Что такое перекрестный выключатель и для чего он нужен

Перекрестный (промежуточный) выключатель применяется в системах освещения, где управление светом осуществляется из трех и более мест. Он устанавливается между двумя проходными выключателями и позволяет создавать более гибкие схемы управления освещением.

Основные преимущества использования перекрестного выключателя:

• Возможность управлять светом из нескольких точек (3 и более)
• Повышение комфорта и удобства использования освещения
• Экономия электроэнергии за счет более гибкого управления
• Удобство в больших помещениях, коридорах, на лестницах

Отличия перекрестного выключателя от обычного и проходного

Чтобы понять особенности перекрестного выключателя, важно сравнить его с другими типами:

Обычный выключатель

• Имеет 2 положения (вкл/выкл)
• 2 контакта для подключения
• Управление светом только из одной точки

Проходной выключатель

• 3 контакта для подключения
• Позволяет управлять светом из 2-х мест
• Устанавливается парами

Перекрестный выключатель

• 4 контакта для подключения
• Устанавливается между двумя проходными
• Позволяет управлять светом из 3-х и более мест
• Более сложная схема подключения

Принцип работы перекрестного выключателя

Перекрестный выключатель имеет 4 контакта и 2 положения. В каждом положении он соединяет входящие провода с выходящими по-разному:

1. В первом положении: 1-3, 2-4
2. Во втором положении: 1-4, 2-3

Таким образом, при переключении меняется схема соединения проводов, что позволяет управлять освещением из разных точек. Перекрестный выключатель всегда устанавливается между двумя проходными выключателями.

Схемы подключения перекрестного выключателя

Существует несколько основных схем подключения перекрестного выключателя:

Схема на 3 точки управления

Это базовая схема с двумя проходными и одним перекрестным выключателем:

• Проходной выключатель 1
• Перекрестный выключатель
• Проходной выключатель 2

Схема на 4 и более точек управления

Для управления из 4-х и более мест используется следующая схема:

• Проходной выключатель 1
• Перекрестный выключатель 1
• Перекрестный выключатель 2
• Проходной выключатель 2

При необходимости можно добавлять дополнительные перекрестные выключатели между крайними проходными.

Особенности монтажа перекрестного выключателя

При установке перекрестного выключателя важно учитывать следующие моменты:

• Необходимо правильно определить общую клемму на проходных выключателях
• Провода к перекрестному выключателю подключаются «крест-накрест»
• Важно соблюдать цветовую маркировку проводов
• Рекомендуется использовать схему или маркировать провода при монтаже
• Все соединения должны выполняться в распределительных коробках

Типы и виды перекрестных выключателей

Перекрестные выключатели различаются по нескольким параметрам:

По способу монтажа

• Встраиваемые (устанавливаются в монтажную коробку)
• Накладные (крепятся на поверхность стены)

По типу механизма

• Клавишные (наиболее распространенные)
• Поворотные (чаще используются в промышленных помещениях)

По количеству клавиш

• Одноклавишные
• Двухклавишные (для управления двумя группами освещения)

Преимущества и недостатки использования перекрестных выключателей

Как и любое техническое решение, применение перекрестных выключателей имеет свои плюсы и минусы:

Преимущества

• Удобство управления освещением из нескольких мест
• Повышение энергоэффективности
• Возможность создания сложных схем освещения
• Повышение комфорта в больших помещениях

Недостатки

• Более сложный монтаж по сравнению с обычными выключателями
• Выше стоимость оборудования и монтажа
• Возможные сложности при замене или ремонте
• Необходимость в более тщательном планировании электропроводки

Ошибки при подключении перекрестного выключателя

При монтаже перекрестных выключателей часто допускаются следующие ошибки:

• Неправильное определение общей клеммы на проходных выключателях
• Подключение проводов к перекрестному выключателю не «крест-накрест»
• Использование выключателей разных производителей без учета особенностей схемы
• Неправильная маркировка или перепутывание проводов при монтаже
• Некачественные соединения в распределительных коробках

Чтобы избежать этих ошибок, рекомендуется внимательно изучить схему подключения, использовать качественные материалы и при необходимости обратиться к специалисту.

Рекомендации по выбору перекрестного выключателя

При выборе перекрестного выключателя следует учитывать:

• Качество и надежность производителя
• Соответствие дизайну помещения
• Удобство использования (размер клавиш, подсветка)
• Степень защиты (IP) для влажных помещений
• Максимальный ток и мощность подключаемых устройств
• Совместимость с другими элементами электропроводки

Выбирая перекрестный выключатель, стоит отдавать предпочтение известным брендам и проверенным моделям, чтобы обеспечить надежность и безопасность электропроводки.

Схема подключения перекрестного переключателя

Перекрестный или промежуточный переключатель применяется в системах, где управление освещением осуществляется из трех, четырех и более мест. При этом, обязательно два переключателя в системе – проходные (схему подключения которых мы уже подробно рассматривали в статье «Схема подключения проходного выключателя (переключателя)»), а вот все остальные это перекрестные. Именно они обеспечивают возможность практической реализации таких схем, когда управлять одной люстрой можно из трех, четырех, пяти и даже из ста различных мест.





Довольно часто, приходя в магазин электрооборудования с желанием купить переключатели часть из которых проходные, а часть перекрестные и не получив квалифицированной помощи, наши читатели сталкиваются с проблемой, как отличить между собой перекрестный переключатель и проходной?

Действительно, внешне они идентичны, более того, точно так же выглядит обычный одноклавишный выключатель, поэтому ошибиться очень легко.

Основная отличительная особенность перекрестного переключателя, на которую и нужно обращать внимание при покупке, связана со схемой его подключения – это количество подсоединяемых проводов и соответственно клемм для них на механизме.



Запомните, для работы одноклавишного перекрестного переключателя требуется ЧЕТЫРЕ провода, для проходного переключателя – ТРИ, а обычного выключателя ДВА. В случае с двухклавишными устройствами (и да, двухклавишные перекрестные переключатели так же встречаются), количество подключаемых проводов соответственно увеличивается вдвое, для каждого случая.

Обычно, на обратной стороне перекрестного переключателя, рядом с клеммами для подключения проводов, нанесены следующие обозначения:



В данном случае, в качестве примера, использован перекрестный переключатель ABB Busch-Jaeger серии Basic55. Как видите, у него четыре пружинных зажима для подключения проводов. Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя.



На схеме указаны также два проходных переключателя, без них тяжело разобраться в принципе работы перекрестного выключателя, так как он используется обычно как минимум третьим в схеме и без двух проходных не применяется.

По большому счету, перекрестный переключатель является связующим компонентом между проходными, поэтому, как видно на схеме, в него приходят две жилы с первого проходного выключателя и выходят две на второй.

Теперь, я думаю, вам становятся понятны обозначения, нанесенные на его тыльной стороне, рассмотренные в начале статьи. Две стрелки, направленные внутрь промежуточного выключателя (две верхние) показывают клеммы для пары проводников идущие с первого проходного переключателя



а к клеммам со стрелками, указывающими наружу, подключаются провода, идущие на второй, конечный проходной переключатель.

Соответственно подключение проводов к перекрестному переключателю необходимо выполнять именно в этом порядке – две жилы, идущие от одного проходного переключателя в схеме в одну пару клемм, а две другие жилы, идущие ко второму проходному переключателю в схеме, ко второй паре клемм.





Таким образом, промежуточный переключатель имеет два основных режима работы.

Первый: Когда сигнал, идущий между проходными переключателями не изменяется. Можно считать, что провода неразрывны, это равносильно схеме просто из двух проходных переключателей. Условно это выглядит так:

Второй: Когда сигнал перенаправляется, провода, идущие к конечному проходному переключателю, меняются местами между собой, иными словами перекрещиваются с проводниками приходящими от первого проходного переключателя. Условно это выглядит так:

Эти изображения наглядно иллюстрируют схему работы перекрестного выключателя, теперь, я думаю понятно, как он действует и почему он так называется.



Подробная пошаговая инструкция по подключению и установке перекрестного переключателя описана ЗДЕСЬ.



Итак, подведем итоги:

1. Решив сделать у себя дома систему переключателей в которой управление освещением осуществляется из трех и более мест, необходимо включать в схему перекрестные переключатели, располагая их между двумя проходными.



2. Для правильной работы к промежуточному переключателю должны быть проложены по две жилы от каждого из проходных переключателей, в общей сложности четыре провода.

Если в системе два перекрёстных выключателя (а это соответственно четыре места управления светом), то они соединяются по тому же принципу, последовательно: от первого проходного выключателя две жилы к первому перекрестному, дальше две жилы ко второму перекрестному, а уж от него две к конечному проходному.

Подробнее схема управления светом, состоящая из четырех переключателей представлена на изображении ниже.



3. Подключение проводов к перекрестному переключателю осуществляется в следующем порядке: две жилы от первого проходного переключателя в первую пару клемм, а два провода, по схеме выходящих дальше (неважно на следующий перекрестный переключатель или на последний проходной), подключается ко второй паре клемм.

4. Чтобы при покупке отличить перекрестный переключатель от проходного, необходимо смотреть на схему подключения указанную обычно с тыльной стороны, а также на количество подключаемых к устройству проводов и клемм для них, у перекрестного выключателя их ЧЕТЫРЕ, а у проходного ТРИ.

Это основная информация, которую необходимо знать, чтобы правильно подсоединить перекрестный переключатель, схема подключения которого, оказывается не такая уж и сложная, если разобраться в принципе его работы.

Если же, у вас все равно остались вопросы, по схеме подключения перекрестного переключателя, обязательно оставляете их в комментариях к статье, постараемся помочь!

Перекрестный выключатель: схемы подключения — Все о строительстве

Обычные выключатели

Как отличить перекрестный переключатель от проходного? Компания выпускает оборудование для электротехники и энергетического машиностроения.
Схема подключения перекрёстного выключателя ABB не отличается от схем подключения аппаратуры других фирм. Вариант разводки проводов для подключения двухклавишных проходных выключателей.

Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя.

Как все три выключателя соединить видно на рисунке. При нажатии на кнопку любого из трех выключателей происходит размыкание цепочки. Таким образом, получаем систему освещения, независимо управляемую из разных точек.
Способ монтажа перекрестных выключателей Подключение перекрестного выключателя зависит от модели: Встроенный. Схема подключения двух проходных выключателей Подобная схема может оказать существенную помощь в организации освещения на лестнице в двухэтажном доме , в длинном коридоре или в проходной комнате. Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель. ABB Basic 55 белый:.

Функции перекрёстного выключателя

Коммутационный аппарат, предназначенный для отключения и включения света и называемый перекрёстным, стал популярным из-за создания комфортных условий потребления искусственного света. Но главная причина стремления большинства людей установить в доме или квартире перекрёстный выключатель — это возможно сэкономить финансы, затрачиваемые на электроэнергию.

В подобных местах без перекрёстных выключателей не обойтись

Чаще всего обсуждаемый коммутационный аппарат монтируют в местах общего пользования в жилых домах в 5–9 этажей. Необходимость в этом возникает из-за обустройства в таких зданиях длинных коридоров с большим количеством дверей и отсутствия лифтов. В подобных местах перекрёстные выключатели устанавливают на выходах из квартир и при входе в общий коридор. Например, владелец какой-либо квартиры, выйдя из неё, может посредством перекрёстного выключателя сразу подать свет в подъезд, а придя туда, выключить его.

При такой системе подачи света функцию перекрёстных выключателей выполняют все коммутационные аппараты, находящиеся между первой и последней кнопкой подведения тока к осветительному прибору. Выключателей, позволяющих подавать свет из разных точек дома, может быть установлено более двух.

Недостатки

1

Если у вас перегорела лампочка и ее нужно заменить, при такой схеме не сразу можно понять, свет включен или выключен.

Будет неприятно, когда при замене, лампа просто может взорвать перед глазами. В этом случае самый простой и надежный способ отключить автомат освещения в щитке.

2

И чем больше у вас светоточек, тем большее их количество будет в распредкоробках. Подключение кабеля напрямую по схемам без распаечных коробок уменьшает количество соединений, но в разы может увеличить либо расход кабеля, либо количество его жил.

Если у вас проводка идет под потолком, то придется оттуда опускать провод к каждому переключателю, а потом обратно поднимать его вверх. Лучший вариант здесь, применение импульсных реле.

Электрическая схема прибора

Если рассматривать схемотехнику приборов перекрёстной коммутации, следует отметить наличие разных конструкций приборов с точки зрения числа контактных групп. Простые и часто используемые приборы (одноклавишные) имеют 2 плавающих (подвижных) контакта и 4 стабильных (неподвижных) контакта.

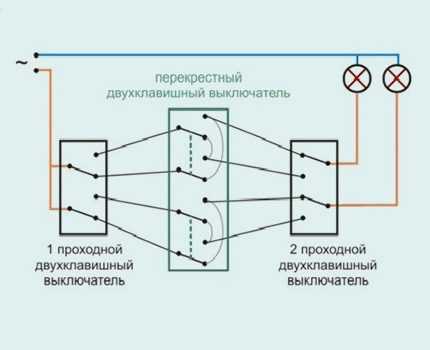

Схемная конфигурация переключателя с двумя клавишами. Производители, как правило, наносят схематику коммутации непосредственно на задней стенке пластикового основания прибора. Пользователю остаётся только сделать всё по схеме

Более сложное исполнение перекрестных электрических выключателей (двух-трёхклавишные конструкции) отмечается уже числом коммуникационных групп до 4-6 подвижных и до 8-12 неподвижных контактов.

Отличительной особенностью этого типа приборов является их «зависимая» инсталляция. Другими словами, конструкции выключателей с перекрёстной функциональностью не устанавливаются без пары обычных коммутаторов.

Именно поэтому, выбирая устройство промежуточного действия, следует обращать внимание на число рабочих контактов. Для промежуточных коммутаторов число рабочих клемм всегда не менее четырех.

Клеммник выключателя, но уже не из группы тех приборов, которые предназначены под коммутацию в режиме реверсивного переключения. Это внешний вид задней стенки проходного выключателя, где не более 3 рабочих контактов

Благодаря применению подобных приборов появляется возможность создавать более гибкие и удобные в плане эксплуатации схемы управления световыми приборами. Особенно актуальной видится практика применения перекрёстных устройств в составе инфраструктуры промышленных предприятий.

Разбор схематики контактных групп устройства

Если взять классическую (одноклавишную) конструкцию прибора, произведённого, к примеру, фирмой ABB, и развернуть к пользователю тыльной стороной, откроется примерно следующая картина.

На плате основания присутствуют 4 пары клемм, каждая из которых отмечена соответствующими символами – в данном случае «стрелками». Техническим обозначением такого рода производитель даёт пользователю информацию о правильном подключении устройства.

Так выглядит клеммная разводка прибора с функцией реверсивной блокировки. Отличия от конструкции показанной выше налицо. По этим признакам обычно и выбирают нужную конфигурацию прибора

Входящими «стрелками» указывается общая (перекидная) контактная группа. Исходящими «стрелками» маркируются постоянная контактная группа.

Схематично взаимодействие групп выглядит так, как на следующем рисунке:

Цветные линии условно показывают, как расположены контактные группы внутри прибора промежуточного переключения. Каждая пара рабочих клемм отмечена символикой, указывающей на входную и выходную группы

На клеммы общей (перекидной) группы контактора приходят проводники от первого проходного выключателя, задействованного в электрической схеме. Соответственно, от клемм второй (постоянной) группы контактора выходят проводники, которые соединяются с проходным коммутатором номер два, также предусмотрительно включенным в состав схемы.

Это классическая вариация с использованием двух проходных и одного реверсивного приборов.

Схема внедрения одного перекрестного устройства в цепь между двумя приборами проходного действия. Обычно такое решение характерно для схематики, применяемой в помещениях бытового назначения

Устройство, призванное исполнять роль реверсивного коммутатора, фактически может использоваться в одном из двух режимов коммутации электрической цепи:

1. Прямая коммутация – аналог двух проходных приборов.
2. Перекрёстная коммутация – основное предназначение.

Конфигурация первого варианта, по сути, представлена функционалом прямого соединения с возможностью связи или разрыва.

Второй способ конфигурации (при помощи установки перемычек) переводит прибор в режим работы по схеме переключения с инверсией.

Устройство реверсивного переключения поддерживает конфигурацию (перемычками) под одну из двух возможных режимных функций. Таким образом, выключатель перекрёстного типа выступает своего рода универсальным прибором

Таким образом, промежуточные переключатели выглядят функционально не просто как коммутаторы источников искусственного света, но как коммутаторы универсального действия. Этот фактор расширяет функциональность подобных устройств, делает их удобным к применению в разных вариантах монтажа.

Проходные выключатели

Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель.

Схема подключения проходных выключателей для независимого управления освещением из двух точек

Нулевой провод подсоединяется непосредственно к осветительному прибору, фазный — через два выключателя, соединённых между собой двухжильным проводом.

Если на выключателях ПВ1 и ПВ2 замкнуты контакты 1 и 3, то цепь замкнута и по лампочке протекает ток. Чтобы разомкнуть цепь, нужно нажать на клавишу любого переключателя, например, ПВ1, при этом в нём замкнутыми окажутся контакты 1 и 2. Нажав на клавишу выключателя ПВ2, цепь замкнётся. Таким образом, включать и выключать светильник можно независимо из двух удалённых мест.

Для чего применяется перекрёстный выключатель

Если нужно обеспечить управление освещением из трёх точек, 2-х проходных выключателей будет недостаточно. В разрыв двухжильного провода, соединяющего проходные выключатели, следует вставить перекрёстный выключатель, как это показано на схеме.

Схема подключения 2-х проходных и перекрёстного выключателей для управления освещением из 3-х точек

Контакты всех переключателей на схеме замкнуты так, что ток протекает по проводам, показанным красным цветом. Если нажать клавишу на любом из 3-х переключателей, то цепь разомкнётся. Достаточно нажать клавишу на любом другом переключателе, и цепь замкнётся. Ток будет протекать по проводам, показанным голубым цветом.

Если требуется управлять освещением из 4-х точек, нужно воспользоваться следующей схемой:

Для управления из 4-х точек понадобятся 2 проходных и 2 перекрёстных выключателя

Управлять освещением можно с помощью выключателей хлопковых или с датчиками движения. Но у них имеются недостатки:

• высокая стоимость;
• выключатели этих типов быстро выходят из строя;
• хлопковые выключатели могут сработать на посторонние звуки и не сработать на хлопок;
• выключатели с датчиками движения могут реагировать на движение животных, птиц.

Типы перекрёстного выключателя

Коммутационные аппараты для проведения тока в осветительные приборы классифицируют по принципу работы. Таким образом, перекрёстные выключатели бывают:

Клавишные

Переключатели такого типа применяются наиболее часто.

Клавишные выключатели, правильнее называть их переключателями, разрывают одну цепь и замыкают другую. Обычные выключатели только размыкают или замыкают одну цепь. Внешне они практически не различаются. Отличить их можно только с тыльной стороны по количеству контактов:

• у обычного одноклавишного 2 контакта;
• у проходного -3;
• у перекрёстного — 4.

Поворотные перекрёстные

Переключатели такого типа устанавливаются реже, чем клавишные. Обычно их применяют в складских и производственных помещениях, для уличного освещения, как украшение интерьера в квартирах. Контактные группы в них замыкаются и размыкаются поворотом рычага.

Накладные и встроенные

По способу монтажа переключатели делятся на 2 вида: накладные и встроенные.

Встроенные выключатели монтируются на этапе строительства или ремонта в коробки, установленные в нишах. Провода укладываются в штрабы или крепятся к стенам. Обычно такой способ применяется перед оштукатуриванием стен или облицовкой их гипсокартоном или другими материалами.

Накладные переключатели и подходящие к ним провода крепятся к стене. В этом случае нет надобности штрабить стены и выбивать углубления для коробок. Таким способом их обычно монтируют во время косметического ремонта. Накладные переключатели создают определённые неудобства: на них скапливается пыль, люди во время движения за них цепляются. В некоторых случаях хозяева, наоборот, предпочитают такой тип выключателей для дизайна интерьера.

Классификация по методу установки

Если брать во внимание способ монтажа, то перекрёстные выключатели можно разделить на следующие типы:

• накладные или наружные, устанавливаемые на поверхности стены и не требующие сооружения специальных лунок и вставки дополнительных блоков;
• встроенные, монтируемые в толще стены, где проделываются необходимые отверстия, и используемые для разводки электрических проводов.

Обычно пользуются накладными перекрёстными переключателями, так как они никогда не становятся препонами для проведения в доме дизайнерского ремонта или отделочных работ. Зато хозяева домов, установившие встроенные коммутационные аппараты, остаются довольны невосприимчивостью выключателей к механическим воздействиям.

Сравнение со стандартным и проходным выключателем

У обычного выключателя две позиции, и обе ответственны за подачу или блокировку электрического света в лампу или другой прибор. Конструкция этих коммутационных аппаратов специфична: для включения и выключения света выделено по одному контакту.

Система состоит только из распределительной коробки, светильника и выключателя

Проходные выключатели отличаются тремя контактами, отчего могут контролировать освещение одного объекта из нескольких мест. Получается, используя эти коммутационные аппараты, можно зажечь лампу, находясь на одном участке комнаты, и погасить, стоя в другом месте. Поэтому проходные выключатели привыкли монтировать на стенах в разных концах коридора с большой протяжённостью, в проходных комнатах и в спальне по обе стороны кровати для двух человек.

Использование двух проходных выключателей подразумевает прокладку большого количества проводов

К использованию перекрёстных выключателей прибегают, когда хочется управлять осветительными приборами из большого количества зон. Если посмотреть на конструкцию, то можно заметить сходство с проходными коммутационными аппаратами. Но, в отличие от них, перекрёстные выключатели укомплектованы дополнительными контактами. При необходимости контролировать подачу света из трёх точек между двумя проходными коммутационными аппаратами устанавливают один перекрёстный выключатель с двумя клавишами, регулирующими функционирование всех остальных звеньев электрической цепи.

Перекрёстный выключатель усложняет систему, но зато упрощает управление освещением

Монтаж перекрестных выключателей своими руками

В плане установки перекрестные устройства не отличаются от традиционных. Перекрестный коммутатор монтируется в стену с помощью подрозетника. Но, в отличие от обычных проводных выключателей, к нему подводится 4 проводника. Также существуют модели перекрестных выключателей для накладного монтажа.

В процессе монтажа определяется способ обустройства электропроводки (наружный или скрытый). В соответствии с выбранным вариантом подготавливается инфраструктура для установки приборов (штробы, короба, распределительные коробки, кабель-каналы и т. д.).

По подготовленной инфраструктуре прокладываются электрические лини, провода разводятся посредством распределительных коробок. Соответствующие концы выводятся для подключения проходных и промежуточных выключателей.

Подключение перекрестного выключателя

Установка перекрестного коммутатора выполняется одновременно с проходными приборами. Все соединения проводов должны проходить через распределительную коробку. Перекрестный выключатель должен выступать в качестве объединяющего элемента между двумя проходными. В него входят, а затем выходят по два провода от каждого электроприбора.

Провод необходимо подвести от распределительной коробки к светильникам и коммутатором. К осветительным приборам подводят нулевой провод. К первому проходному выключателю подсоединяется фаза. Далее в цепи прокладываются парные провода, соединяющие выключатели. Провода от последнего перекрестного выключателя соединяют с осветительными приборами посредством распределительной коробки.

Таким образом можно создать схему управления освещением с необходимым количеством позиций. При использовании выключателя в любой точке будет происходить выключение и включение подключенных к схеме осветительных приборов.

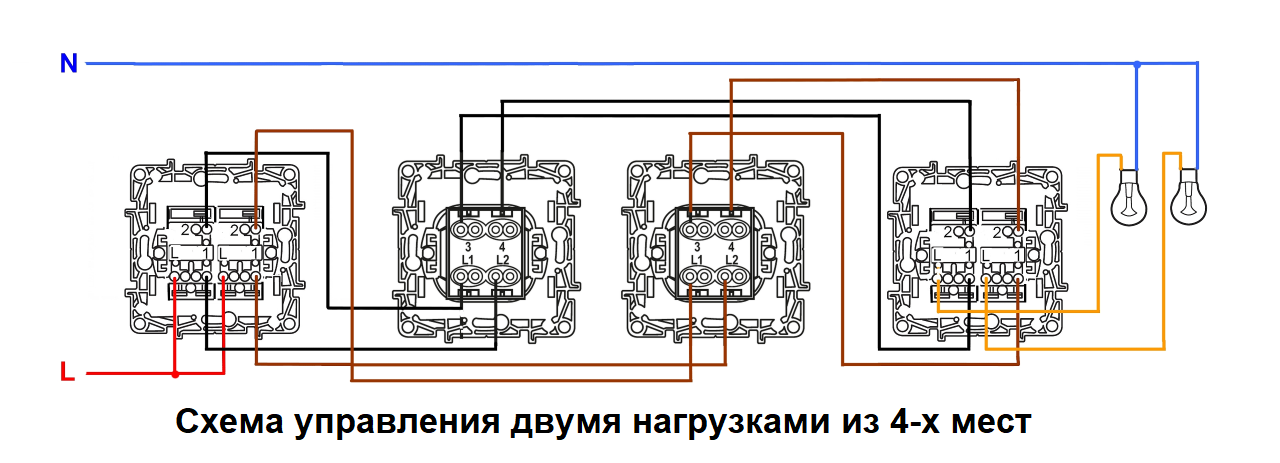

Как подключить проходные двухклавишные выключатели для управления двумя источниками освещения из двух мест без ошибок

Теперь немного усложним задачу с точки зрения монтажа электрики, но значительно облегчим удобства пользования осветительными приборами внутри квартиры.

Для этого с помощью двух коммутаторов будем управлять светильниками сразу из коридора или спальни.

Теперь человеку не потребуется передвигаться в сумерках по комнатам. Проходные модули позволят управлять освещением дистанционно. Две люстры, расположенные в коридоре и спальне, можно будет зажечь и погасить любым переключателем.

Электрическая схема подключения проходных двухклавишных выключателей к двум различным светильникам выполнена по принципам предыдущей разработки, но она имеет более усложненный вид.

Здесь расход провода возрос примерно вдвое, количество коммутационных точек в распределительной коробке увеличилось с пяти до восьми, что накладывает определенные трудности при выборе ее габаритов.

Возможно, потребуется выполнять монтаж в двух распаечных коробках стандартного исполнения или пойти на другие ухищрения.

Частично решить эти проблемы можно за счет прямой прокладки проводов между выходными клеммами проходных модулей, минуя их соединения внутри распределительной коробки.

Таким способом можно сэкономить даже на длине кабельных магистралей, спланировав их оптимальное направление. Но, придется учесть местные условия и отразить все это в проекте.

Обязательно ли заземлять цепи освещения, в которых установлен проходной выключатель?

Согласно требованиям главы 1. 7 ПУЭ: «Заземление и защитные меры электробезопасности» все металлические и токопроводящие части которые могут оказаться под напряжением в процессе эксплуатации в обязательном порядке должны заземлятся.

Исходя из этого, если у Вас установлены светильники, люстры, бра, металлические точечные светильники то их в обязательном порядке необходимо заземлять. Это обеспечит вашу безопасность.

Нужно ли устанавливать дополнительную защиту на проходные выключатели

Согласно требованиям СНиП, ПУЭ, ПТЭЭП сети освещения должны быть защищены автоматическим выключателем с номиналом 6–10 А. На современном рынке наиболее популярными автоматическими выключателями считаются устройства от компаний ABB, Schneider, Eaton.

Исходя из этого на каждую отдельную комнату или офисное помещение в распределительном щитке рекомендуется устанавливать АВ с номиналом 10 А.

Ошибки подключения

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

Запомните, что на разных выключателях общий контакт может быть где угодно!

И лучше всего вызванить его, что называется «вживую», тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода.

Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка — неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.

Выводы

При анализе рассмотренных в данном обзоре всех схем подключения проходных выключателей можно отметить следующее:

• Простейшие из этих систем позволяют получить бесспорные преимущества и не имеют каких-либо заметных недостатков (это касается проходного выключателя с одной клавишей, в частности).
• Более сложные комплексы, включающие в свой состав еще и перекрестные приборы, могут оказаться не настолько эффективными, как кажется.
• Это объясняется тем, что даже с учетом удобства управления, их применение связано с большими издержками и снижением надежности всей системы в целом.
• При монтаже переключательных схем, в которых выключатели располагаются в виде последовательной цепочки, потребуется внимательно отслеживать порядок коммутаций, чтобы не допустить критиче ошибок.
• Это также следует отнести к недостаткам сложных комплектов, включающих в свой состав перекрестные выключатели.

В заключительной части обзора отметим, что при обустройстве таких систем приходится сталкиваться с определенными сложностями прокладки линейных проводников. При выборе способа монтажа возможны варианты скрытия их в глубине стен или же использования для этого специальных кабельных каналов. Если хозяин частного дома планирует «упрятать» провода глубоко в стены – ему следует заранее побеспокоиться об этом (желательно – еще на стадии проработки строительного проекта).

Источники

• https://tokzamer.ru/bez-rubriki/shemy-podkljucheniya-prohodnyh-i-perekrestnyh-vykljuchatelej
• https://postroika.biz/15184-perekrestnyiy-vyiklyuchatel-shema-podklyucheniya.html
• https://domikelectrica.ru/kak-pravilno-podklyuchit-2-proxodnyx-vyklyuchatelya/
• https://sovet-ingenera.com/elektrika/rozetk-vykl/perekrestnyj-vyklyuchatel.html
• https://aqua-rmnt.com/ehlektrosnabzhenie/perekryostnyj-vyklyuchatel-dlya-chego-nuzhen-i-kak-ego-podklyuchit.html
• https://electrikexpert.ru/konstrukciya-perekrestnogo-vyklyuchatelya/
• https://ElectrikBlog.ru/kak-rabotayut-prohodnye-dvuhklavishnye-vyklyuchateli-shema-podklyucheniya-bytovoj-provodki-s-vozmozhnostyu-upravleniya-svetom-iz-raznyh-komnat-dlya-nachinayushhih-elektrikov/
• https://ProFazu. ru/provodka/ustanovochnye/shema-podklyucheniya-prohodnogo-vyklyuchatelya.html
• https://FishkiElektrika.ru/podklyuchit-prohodnoy-vyklyuchatel

[свернуть]

Схемы подключения 3-позиционного переключателя [с PDF]

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: КАК ПАРТНЕР AMAZON, Я ЗАРАБАТЫВАЮ ОТ СООТВЕТСТВУЮЩИХ ПОКУПОК. ЭТОТ ПОСТ СОДЕРЖИТ ПАРТНЕРСКИЕ ССЫЛКИ, КОТОРЫЕ БУДУТ ВОЗНАГРАЖДАТЬ МНЕ ДЕНЕЖНО ИЛИ ИНЫМ ОБРАЗОМ, КОГДА ВЫ ИСПОЛЬЗУЕТЕ ИХ ДЛЯ СОВЕРШЕНИЯ СООТВЕТСТВУЮЩИХ ПОКУПОК. ДЛЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ, ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ МОЙ ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ.

Подключение 3-позиционного переключателя не должно быть сложным, если у вас есть схемы, которые вы можете использовать (вы также можете распечатать некоторые из них). Также рекомендуется перед установкой просмотреть несколько видеороликов, чтобы избежать ненужных проблем.

Прежде чем мы перейдем к схемам подключения, вот как клеммы трехпозиционного переключателя имеют цветовую маркировку:

• Зеленый для клеммы заземления.
• Цвет латуни для терминалов Traveller.
• Черный для подключения под напряжением (или горячего провода).

Вот что вам потребуется для подключения трехпозиционного выключателя:

1. Провода
   • Черный (под напряжением или под напряжением)
   • Зеленый (заземляющий провод)
   • Белый (нейтральный или общий провод)
   • Красный (клемма)
2. Два трехпозиционных переключателя
3. Лампочка
4. 9 0016 3-жильные кабели и 2-жильные кабели
5. Переключатель коробка
6. Соединители проводов
7. Потолочная коробка

Схемы подключения 3-ходового выключателя я разбил на следующие разделы (см. ниже):

1. 90 016 Свет после выключателей. Сначала загорается источник питания , переключатель .
2. Свет перед выключателями. Сначала появляется источник питания , устанавливающий .
3. Источник электричества и светильник подключаются к одному выключателю.
4. Источник электричества и свет находятся между выключателями.

Диаграмма №1. Свет после выключателей (питание на выключателе).

Вот схема в формате PDF и пошагово процесс подключения проводов с питанием к выключателю:

• Шаг 1: Подключить под напряжением (или провод под напряжением) к общей (или черной) клемме первого выключателя.
• Шаг 2: Используйте черный и красный провода для соединения бегунков (или медного цвета ) клемм первого переключателя и второго переключателя. Не имеет значения, параллельны они или скрещены.
• Шаг 3: Подключите общий ( черный ) вывод второго выключателя на лампочку через потолочную коробку.
• Шаг 4: Подсоедините входящий белый (нейтральный) провод к другой клемме светильника.
• Шаг 5: Провода заземления соединяются с клеммами заземления ( зеленый ) обоих выключателей, а также с клеммой заземления лампы (или с общими клеммами заземления через зеленые провода). Заземляющий провод используется в целях безопасности.

Если оба переключателя находятся в одинаковых положениях (например, оба «ВКЛ» или оба «ВЫКЛ»), то потока электронов не будет (путь будет открыт, и лампочка не будет светиться). С другой стороны, если один переключатель будет «ВКЛ», а другие «ВЫКЛ», тогда будут течь электроны (путь будет закрыт, и лампочка будет светиться).

Вы можете скачать PDF-файл здесь, чтобы увидеть более подробную информацию. На схеме подключения выше имеем:

• Двухжильный кабель в качестве источника электроэнергии.
• Трехжильный кабель между выключателями.
• Кабель двухжильный между вторым выключателем и светильником.

Электричество в этой цепи проходит по горячему проводу через первый выключатель и по контактному проводу ко второму выключателю. Если второй переключатель находится в положении «ВЫКЛ», затем свет будет выключен, он в положении «ВКЛ», затем свет загорится.

После включения света электричество возвращается по нейтральному ( белый ) проводу. Если мы щелкнем переключателем номер один , цепь разорвется и свет погаснет.

Диаграмма №2. Свет перед выключателями (питание на светильнике).

Ниже приведен пошаговый процесс подключения силовых проводов к светильнику (для более подробной информации загрузите PDF-файл):

• Шаг 1: Подведите горячий черный провод от источника питания к общей клемме (черный) второго выключателя через потолочную коробку.
• Шаг 2: Теперь мы подключим черный и красный провода к контактным клеммам выключателя (которые имеют цветовую маркировку цвета латуни ). Они могут быть параллельны или скрещены.
• Шаг 3: Подсоедините общую клемму (черная) первого выключателя к клемме светильника через потолочную коробку.
• Шаг 4: Входящий белый (или нейтральный) провод должен быть подключен к другой клемме светильника.
• Шаг 5: Подсоедините провода заземления к зеленым клеммам (или заземления) обоих выключателей и к клемме заземления лампочки.

Вот вам PDF-файл для загрузки! На приведенной выше схеме мощность от источника электроэнергии поступает по двухпроводному кабелю к первому выключателю. Между двумя коммутаторами используются трехжильные кабели.

Когда мы запитаем эту цепь, электричество будет течь через горячий провод ко второму выключателю. Проходя через красный проезд, он остановится у переключателя номер один.

Когда мы щелкнем вторым выключателем, электричество теперь может пройти к осветительной арматуре и вернуться через нейтральный (или белый ) провод. Когда мы щелкаем первым выключателем, электричество не может пройти мимо выключателя, и свет гаснет.

Чтобы снова включить свет, нужно снова щелкнуть вторым выключателем, и цепь замкнется.

Диаграмма №3. Источник электричества и светильник подключаются к одному выключателю.

Не стесняйтесь загружать PDF-файл диаграммы выше. В пошаговом процессе, приведенном ниже, мы будем подключать провода к источнику питания и светильнику, подключенному к одному и тому же выключателю:

• Шаг 1: Поднесите горячий черный провод от источника питания к общему вывод первого переключателя.
• Шаг 2: Белая и красные провода подключаются к путеводным ( цвет латуни ) клеммам выключателя. Вы можете использовать любой терминал.
• Шаг 3: Общая клемма (цвет – черный) второго выключателя подключается к клемме светильника через потолочную коробку.
• Шаг 4: Соедините входящий белый (или нейтральный) провод с другой клеммой светильника.
• Шаг 5: Провода заземления подключаются к клеммам заземления обоих выключателей (которые имеют цветовую маркировку 9).0016 зеленый ), а также к клемме заземления лампы.

Мы включаем файлы PDF для распечатки и ссылки. Для подключения цепи таким образом вам потребуются следующие кабели:

• Трехжильный кабель между переключателями.
• Двухжильный кабель в качестве источника электроэнергии.
• Двухжильный кабель проходит между вторым выключателем и светильником.

Если второй переключатель находится в положении «ВЫКЛ», свет будет выключен, если в положении «ВКЛ», свет будет включен.

В этой цепи электричество проходит по проводу накала к первому выключателю, а затем ко второму выключателю через контактный провод. Когда он дойдет до второго выключателя и он будет в положении «ВЫКЛ», электричество прекратится, и света не будет.

С другой стороны, если второй переключатель находится в положении «ВКЛ», то электричество пройдет, и у вас будет свет. Питание возвращается к нейтральному ( белый ) проводу до тех пор, пока не загорится индикатор.

Эта ситуация несколько близка к первой цепи, где питание подается на выключатель.

Диаграмма №4. Источник электричества и свет находятся между выключателями.

Более подробная схема включена в этот файл PDF. пошаговый процесс соединения проводов с источником питания и светильника между выключателями света можно увидеть ниже:

• Шаг 1: Провести горячий черный провод от источника питания к общей клемме первого переключателя.
• Шаг 2: Использовать белый и красный провода для подключения к потолочной коробке дорожных (или латунных цвет ) клемм выключателя. Любой терминал будет работать.
• Шаг 3: Проведите входящий нейтральный ( белый ) провод через потолочную коробку к одной из клемм светильника.
• Шаг 4: Протяните еще один нейтральный ( белый ) провод от другой клеммы светильника к общей клемме второго выключателя через потолочную коробку. Пометьте оба конца этого провода черной изолентой, чтобы указать, что он горячий.
• Шаг 5: Оба выключателя ( зеленые клеммы ) и лампочка (заземляющая клемма) подключаются через зеленый провод.

Вот более подробный PDF-файл. Для подключения этой цепи вам потребуются следующие кабели:

• Трехжильный кабель между первым выключателем и светильником.
• Двухжильный кабель в качестве источника электроэнергии.
• Трехжильный кабель между светильником и вторым выключателем.

В этом случае электричество проходит через потолочную коробку от первого выключателя ко второму выключателю. Цепь разрывается на втором выключателе, поэтому свет выключается.

Когда второй переключатель повернут в положение «ON», питание будет подаваться на выключатель и свет, а также на нейтральный ( белый ) кабель при включении света. Если первый переключатель повернут (или повернут в положение «ВЫКЛ»), электричество по-прежнему поступает ко второму переключателю через красный проводник, но цепь снова размыкается.

Если второй переключатель снова включается, цепь замыкается и свет включается.

Итак, как подключить трехпозиционный переключатель? Вот хорошее видео, которое поможет вам:

3-позиционные выключатели Объяснение — Как подключить 3-позиционный выключатель света

Посмотреть это видео на YouTube 3-позиционный переключатель с несколькими индикаторами). Теперь вы можете скачать все PDF-файлы приведенных выше диаграмм!

Готовы подключить трехпозиционный переключатель? Вот несколько простых переключателей (платная ссылка), которые я нашел на Amazon.

И если вы, как и я, «Поклоняетесь Богу умных приложений», вы, вероятно, захотите получить одно из этих (платная ссылка)! И вот некоторые лампочки (платная ссылка), которые идут с ними.

Больше не нужно вставать, чтобы выключить свет!

Нажмите на белую кнопку вверху, чтобы найти своего электрика!

---

Tagged Aqeel

Схема подключения, особенности монтажа. Legrand Switches

В узких длинных коридорах и на лестницах в одном месте включать свет неудобно, так как половину пути приходится проходить в темноте. Простое решение — включение двух проходных коммутаторов (SW). Когда этого количества недостаточно, используйте перекрестный переключатель, схема которого представлена ​​ниже.

В отличие от КПП имеет четыре контакта, а не три. При нем одна из двух линий замыкается.

Принцип работы

Перекрестное устройство может работать только при переключении полярности источника питания, например, когда необходимо реверсировать двигатель. Здесь принцип работы предельно прост: если подать напряжение на вход, то при переключении ключа на выходе они поменяются местами «плюс» и «минус».

По сути, устройство представляет собой свитчлайн — один выключается, а другой включается. Он всегда устанавливается между PV. Устройство содержит пару входных и выходных контактов. В одном положении первый входной и выходной провода замкнуты. Соответственно, вторые тоже закрыты. При переключении ключа первый входной провод замыкается на второй выход, а второй входной — на первый выход. Важно правильно соединить контакты, иначе система не будет работать должным образом.

Перекрестный коммутатор, схема подключения

Коммутатор имеет два сквозных прохода, так как он не используется только в домашней сети. Большинство подключений осуществляется через распределительную коробку.

Переключатель проходной — соединительная деталь между двусторонними переключателями: состоит из 2 жил с одним и тем же выходом на второй.

На обратной стороне кроссового устройства на каждой паре клемм стрелками указаны вход и выход.

Особенности кроссового переключателя

Принцип работы устройства:

• подключение осуществляется четырехжильным кабелем;
• если используется несколько выключателей, то все они соединяются в одну цепочку друг с другом, где выходы предыдущего соединяется с входами последующего;
• при создании сложных контактных групп используется кабель с большим количеством жил;
• Электрики предпочитают применять несколько простых схем вместо одной сложной.

Выбор кроссового переключателя

В магазине у покупателя могут возникнуть проблемы с выбором проходного и кроссового переключателя. Внешне они выглядят как устройства обычного типа, и их легко спутать между собой. Основное отличие заключается в количестве контактов: у простого выключателя их два, у проходного — три, а у перекрестного — четыре. Если выбрана двухклавишная модель, в каждом случае количество клемм удваивается.

Для открытой проводки приобретается накладная модель, а для скрытой — с заглубленной коробкой. Джанкеты выбираются для выключателей в магазине. Проходные и поперечные устройства выбираются одинаковыми по внешнему виду и типу: поворотными, ключевыми, рычажными или сенсорными. Мощность контактов должна быть не ниже мощности нагрузки.

Что касается выбора производителя, то хорошо себя зарекомендовали выключатели Legrand, хотя многих может не устроить высокая цена.

Устройства являются лучшим решением для управления освещением из нескольких мест.

Инструкция по подключению кроссового выключателя

Работа выполняется в несколько этапов:

1. Разработка схемы подключения электрической.
2. Укладка кожуха.
3. Монтаж в стене распределительной коробки. Его размеры должны обеспечивать создание не менее 7 соединений, а также прохождение других проводов.
4. Отключение подачи тока к месту установки автоматом в электрощите.
5. Прокладка кабеля от распределительной коробки до распределительного щита, выключателей и освещения.
6. Подсоедините нулевой провод к контактам ламп.
7. Подключение фазного провода к контакту первого проходного выключателя, а далее по схеме. Провода между выключателями следует соединять попарно.
8. Контакты от последнего ФВ подключить к лампам через распределительную коробку.

Если соединения производились без маркировки, можно найти спаренный провод PT. Для этого сначала к сети подключаются крайние ФВ, а затем, переключая каждую клавишу, индикаторная отвертка находит фазы на двух из четырех проводов, идущих на выход. Оставшиеся два провода следует подключить к другой его паре клемм.

Двойной переключатель

Двойной перекрестный переключатель, как и проходной переключатель, содержит две независимые контактные группы. Они предназначены для управления освещением по двум отдельным линиям, не связанным между собой.

По сути, двухклавишный кроссовый выключатель представляет собой пару устройств, объединенных в общем корпусе. Подключение каждой линии производится аналогично ранее изложенной инструкции. Проводку желательно сначала сделать к одному светильнику, а потом — к другому. При этом соединительные цепочки не должны соединяться друг с другом. Система управления двумя источниками света усложняется при использовании двойного перекрестного выключателя. Схема подключения не особо сложная, но контактов много, и они могут создать путаницу. Если ее монтируют одни электрики, то при последующем ремонте другие с этой схемой вряд ли будут иметь дело.

Количество разветвлений в распределительной коробке значительно увеличивается, и возникает проблема — спрятать все внутри нее. Кроме того, маркировка кабеля также усложняется. В продаже можно найти двухклавишные выключатели Legrand.
