Как правильно подключить магнитолу Pioneer по цветам проводов. Какие инструменты понадобятся для установки. Как настроить звук после подключения. На что обратить внимание при монтаже 1DIN и 2DIN магнитол.

Содержание

Особенности подключения магнитол Pioneer

Магнитолы Pioneer пользуются большой популярностью среди автолюбителей благодаря хорошему качеству звука и широкому функционалу. Однако для корректной работы устройства очень важно правильно его подключить. Рассмотрим основные моменты, на которые стоит обратить внимание при установке магнитолы Pioneer:

  • Перед началом работ необходимо отключить аккумулятор автомобиля во избежание короткого замыкания.
  • Важно четко следовать схеме подключения проводов по цветам, которая обычно прилагается в инструкции.
  • Для надежности соединений рекомендуется использовать специальные обжимные клеммы или пайку.
  • После подключения всех проводов нужно тщательно заизолировать места соединений.
  • Перед окончательной установкой магнитолы желательно проверить работоспособность всех функций.

Инструменты и материалы для установки

Для самостоятельного подключения магнитолы Pioneer вам потребуются следующие инструменты и расходные материалы:


  • Отвертки (крестовая и плоская)
  • Плоскогубцы
  • Изоляционная лента
  • Обжимные клеммы разных размеров
  • Паяльник и припой (при необходимости пайки)
  • Мультиметр для проверки соединений
  • Специальные ключи для демонтажа штатной магнитолы (если требуется)

Имея под рукой необходимый инструмент, вы сможете быстро и качественно выполнить все работы по установке новой магнитолы Pioneer.

Схема подключения проводов по цветам

Правильное подключение проводов — залог корректной работы магнитолы. Рассмотрим стандартную цветовую маркировку проводов Pioneer и их назначение:

  • Желтый — постоянное питание +12В от аккумулятора
  • Красный — питание +12В при включенном зажигании
  • Черный — масса (-)
  • Синий — управление антенной/усилителем
  • Оранжевый/белый — подсветка
  • Серый и серый/черный — правый передний динамик (+/-)
  • Белый и белый/черный — левый передний динамик (+/-)
  • Фиолетовый и фиолетовый/черный — правый задний динамик (+/-)
  • Зеленый и зеленый/черный — левый задний динамик (+/-)

При подключении важно не перепутать провода питания и динамиков. Неправильное соединение может привести к выходу из строя как самой магнитолы, так и штатной аудиосистемы автомобиля.


Пошаговая инструкция по подключению

Процесс установки магнитолы Pioneer можно разбить на несколько основных этапов:

  1. Демонтаж штатной магнитолы и отключение всех проводов
  2. Подготовка проводки новой магнитолы Pioneer
  3. Соединение проводов питания и управления по схеме
  4. Подключение проводов к динамикам
  5. Установка антенны и дополнительных устройств (USB, AUX и т.д.)
  6. Проверка всех соединений
  7. Монтаж магнитолы в штатное место
  8. Настройка и тестирование работы устройства

Следуя этой последовательности действий и соблюдая меры предосторожности, вы сможете самостоятельно и без проблем установить новую магнитолу Pioneer в свой автомобиль.

Особенности подключения 1DIN и 2DIN моделей

Магнитолы Pioneer выпускаются в двух основных форм-факторах — 1DIN и 2DIN. Рассмотрим особенности их установки:

1DIN магнитолы

  • Компактные размеры позволяют установить практически в любой автомобиль
  • Часто требуют использования переходной рамки
  • Могут комплектоваться выдвижным экраном
  • Подключение проводки аналогично для всех моделей

2DIN магнитолы

  • Имеют увеличенные габариты и большой сенсорный экран
  • Требуют наличия штатного места 2DIN в автомобиле
  • Часто оснащаются дополнительными входами и портами
  • Могут потребовать прокладки дополнительных проводов для видеовхода

При выборе между 1DIN и 2DIN моделями стоит учитывать особенности конкретного автомобиля и свои предпочтения по функционалу устройства.


Настройка звука после подключения

После успешной установки магнитолы Pioneer важно правильно настроить звучание. Вот несколько рекомендаций:

  • Отключите все эффекты улучшения звука (эквалайзер, усиление баса и т.д.)
  • Установите все регуляторы тембра (низкие, средние, высокие частоты) в среднее положение
  • Настройте баланс между передними и задними, правыми и левыми динамиками
  • Подберите оптимальную громкость, при которой нет искажений
  • При наличии сабвуфера настройте частоту среза кроссовера (обычно 80-100 Гц)
  • Поэкспериментируйте с настройками эквалайзера для достижения желаемого звучания

Помните, что качественное звучание во многом зависит не только от самой магнитолы, но и от акустической системы автомобиля. Иногда для достижения лучшего результата может потребоваться замена штатных динамиков.

Типичные проблемы при подключении и их решение

При самостоятельной установке магнитолы Pioneer могут возникнуть некоторые сложности. Рассмотрим наиболее распространенные проблемы и способы их устранения:


  • Магнитола не включается:
    • Проверьте правильность подключения проводов питания
    • Убедитесь, что предохранитель не перегорел
  • Нет звука в динамиках:
    • Проверьте соединение проводов динамиков
    • Убедитесь, что в настройках включены все каналы
  • Помехи в звуке:
    • Проверьте качество изоляции всех соединений
    • Убедитесь, что провод массы надежно закреплен
  • Не работает подсветка:
    • Проверьте подключение провода подсветки (обычно оранжевый)
    • Убедитесь, что в настройках включена подсветка кнопок

В большинстве случаев проблемы возникают из-за некачественных соединений или неправильного подключения проводов. Внимательная проверка всех соединений обычно помогает устранить неисправности.


Автомобильная GPS-навигация — Мультимедиа — Цифровое управление басом

Высококачественная запись и помощь водителю

Запись Full HD, широкий угол обзора, удобное и надежное крепление. Регистратор с ADAS и SpeedCam сообщит о приближении к объекту, резкой смене полосы или превышении скорости. В линейке доступны модели с 12/24 В, в компактном корпусе или в виде зеркала заднего вида – выбор за Вами!

Подробнее

#ffffff

Эстрадная акустика Samurai и Shuriken

Новые эстрадные серии Shuriken и Samurai в составе линейки PRO разработаны специально для тех, кто хочет добиться серьезных уровней звукового давления. Акустику отличают высокая мощность и чувствительность, небольшой вес и возможность установки в штатные места. Сабвуферы обеспечивают внушительный и глубокий бас.

Подробнее

#000000

Будь первым на дороге!

Видеорегистраторы класса премиум осуществляют запись с разрешением FULL HD (1920 x 1080p), оснащены встроенным GPS и Wi-Fi для связи со смартфоном через специальное приложение. Все модели имеют специальный режим парковки, а 2 из них оснащены также технологиями WDR и HDR и режимом ночной съемки. Возможность прямого подключения к аккумулятору автомобиля (12 V и 24 V) позволяет вести наблюдение за Вашей машиной 24/7

Подробнее

#000000

Прокачай машину звуком!

Интерактивный гид по подбору автомобильной электроники.

Перейти

#000000

Осторожно! Мошенники!

Мы подготовили для вас ряд рекомендаций, которые позволят вам отличить оригинальную продукцию Pioneer от подделок.

Подробнее

#000000

Активные сабвуферы

Супер мощный бас без лишних затрат. Внешний усилитель не нужен. Доступно два варианта акустического оформления.

Подробнее

#000000

Без компромиссов, только музыка!

Автомобильные акустические системы серии Z — это динамики премиум-класса, которые имеют сертификацию Hi-Res для воспроизведения аудио высокого разрешения. Эта серия была создана для того, чтобы воспроизводить музыкальные записи максимально близко к их живому исполнению.

Подробнее

#000000

Смарт-ресивер SPH-10BT

SPH-10BT принципиально новое автомобильное головное устройство. Благодаря приложению Pioneer Smart Sync, оно полностью интегрирует Ваш смартфон в аудиосистему автомобиля и позволяет Вам управлять смартфоном с фронтальной панели магнитолы, и магнитолой — с сенсорного экрана смартфона.

Подробнее

#000000

Уважаемые покупатели!

Остерегайтесь подделок!

Мы подготовили для вас ряд рекомендаций, которые позволят вам отличить оригинальную продукцию Pioneer от подделок.

Уважаемые пользователи!

На этой странице вы можете ознакомиться с категориями товаров, которые производит компания Pioneer Corporation.

Apple CarPlay, для Вас и Вашего автомобиля

TS-B1010PRO, TS-M1610PRO, TS-M2010PRO, TS-W3010PRO, TS-W3020PRO, TS-W3820PRO

Эстрадная акустика Shuriken и Samurai

Новые серии эстрадной акустики Shuriken и Samurai, входящие в состав линейки PRO, разработаны для тех, кто хочет добиться серьезных уровней звукового давления. Серия Shuriken идеально подойдет для громких повседневных автомобилей, но и соревновательный на ней тоже можно построить. Динамики обладают высокой мощностью и чувствительностью, их можно установить даже в штатные места большинства автомобилей, а небольшой вес не создаст лишней нагрузки на двери. Сабвуферы Samurai способны работать с высокими уровнями громкости и обеспечивают яркий глубокий бас.

СЕРИЯ A: Идеальные компоненты для обновления акустической системы OEM.

Линейка динамиков и сабвуферов серии A компании Pioneer обеспечивает более высокое качество звука, какую бы музыку вы не слушали. Благодаря значительному количеству доступных вариантов вы можете выбрать наиболее подходящую акустическую систему для воспроизведения своего любимого звучания. Созданные в качестве идеального компонента для обновления акустической системы OEM динамики и сабвуферы серии A компании Pioneer просты в установке, при этом они гарантируют “более насыщенные басы и хорошо сбалансированное звучание”, что является ключевым элементом, который не могут обеспечить динамики OEM, особенно на высоких уровнях громкости.

Приложение Pioneer Smart Sync.

Приложение Pioneer Smart Sync позволяет легко и удобно настраивать головное устройство прямо на экране смартфона. В новой версии приложения увеличилось быстродействие, появилась возможность предустановки радиостанций и размещения собственных изображений в качестве заставки. А также на главный экран вернулись спидометр и часы.

GM-DX874

Новый усилитель Hi-Res

Pioneer представляет новый компактный усилитель класса FD, сертифицированный для воспроизведения Hi-Res Audio – GM-DX874. Высококачественные компоненты, возможность мостового подключения, улучшенная схема с системой автоматической защиты и позолоченные RCA-разъемы делают новинку настоящей находкой для истинных ценителей мощного, насыщенного и чистого звучания.

Схема подключения колонок к магнитоле pioneer – Прокачай АВТО

Содержание

  1. Характерные неисправности
  2. Инструкция по эксплуатации
  3. Маркировка проводов
  4. Фотогалерея «Что нужно знать о подключении»
  5. Подключение автомагнитолы
  6. Особенности настройки
  7. Видео «Что делать, если магнитола фонит?»
  8. Инструкция
  9. Что нужно знать о маркировке проводов?
  10. Как подключить?
  11. Как настроить?
  12. Предварительные работы
  13. Видео: демонтаж старой магнитолы в машине без специнструментов
  14. Размеры и разъёмы
  15. Маркировка проводов магнитофона
  16. Монтаж магнитолы 1 din своими руками
  17. Работа с автомагнитолами 2 din
  18. Подключение «Пионера» к мультирулю
  19. Видео: подключение магнитолы Pioneer к мультирулю через адаптер Zexma

Магнитолы Pioneer на сегодняшний день являются одними из самых распространенных и популярных среди наших соотечественников аудиосистем. Продукция этого бренда на протяжении долгих лет пользуется спросом у потребителей, благодаря чему в продаже постоянно появляются новые модели магнитол. В этой статье мы расскажем, как осуществляется подключение автомагнитолы Pioneer своими руками, и какие неисправности характерны для таких систем.

Инструкция по эксплуатации

Фотогалерея «Что нужно знать о подключении»

Видео «Что делать, если магнитола фонит?»

Комментарии и Отзывы

Характерные неисправности

Ошибка автомагнитолы Пионер

Прежде чем мы расскажем о схеме подключения автомагнитолы, давайте разберемся с основными неисправностями, которые могут произойти в ее работе:

  1. Система не включается. Если такая проблема произошла после установки, то в первую очередь проверяется схема автомагнитолы Pioneer — возможно, при подключении были допущены ошибки. Также причина может быть связана с отсутствием питания — нужно проверить качество подключения устройства к бортовой сети автомобиля. Если вы используете пульт для магнитолы Pioneer, то может быть, в нем используются севшие батарейки или же ПДУ просто вышел из строя. Если активация питания происходит от нажатия на кнопку, то есть вероятность, что неработоспособна именно кнопка.
  2. Время от времени в динамиках то пропадает, то опять появляется звук, в таких случаях причина может заключаться в появлении ошибки усилителя. При этом на дисплее устройства может появиться характерное сообщение об ошибке. Как правило, причина заключается в коротком замыкании или регулярной эксплуатации системы на максимальной громкости. Замыкание может произойти не только в проводах схемы подключения магнитолы, но и на контактах, идущих к динамикам или на самих колонках. Вполне возможно, что замыкание обусловлено повреждением проводки. В данном случае необходимо произвести замер напряжения на выходе усилка, попробовать подсоединить динамики в обход усилителя, произвести диагностику разъемов, а также предохранительных элементов.
  3. Перестал работать один или несколько динамиков. В этом случае также проверяется схема автомагнитолы Pioneer, есть вероятность, что при подключении разъема магнитолы были допущены ошибки. Но вероятнее всего, причину следует искать на самих динамиках — либо колонки вышли из строя, либо на них плохой контакт.
  4. Система не реагирует на пульт. Скорей всего, причина кроется в неработоспособном ПДУ, это часто встречаемая проблема для многих аудиосистем.
  5. Неправильная настройка магнитолы Pioneer может привести к некорректной работе аудиосистемы в целом, поэтому перед эксплуатацией устройство нужно правильно настроить (автор видео — канал Radioblogful. Видеоблог паяльщика).

Инструкция по эксплуатации

Процедура подключения автомагнитолы Пионер должна осуществляться по схеме, которая имеется в комплекте. Чтобы правильно подключить автомагнитолу, необходимо учитывать множество нюансов, для начала рассмотрим вопрос маркировки проводов.

Маркировка проводов

В комплекте к аудиосистеме идут монтажные элементы для соединения всех составных частей, а также два штекера ISO. На каждом штекере имеется восемь контактов. Один из разъемов используется для подключения проводки, а другой — для музыкальных колонок и усилителя. На схеме, которая идет в комплекте, должна быть указана распиновка разъемов автомагнитол, при подключении необходимо руководствоваться этой информацией.

Подробная распиновка разъема:

  1. Провод желтого цвета. Используется для подключения к аккумулятору. Для защиты электроцепи нужно дополнительно установить предохранительный элемент.
  2. Красный провод. Используется для соединения с системой зажигания, то есть через замок. Желтый и красный провода нельзя подключать между собой, поскольку это спровоцирует быструю разрядку батареи.
  3. Черный. Это провод массы, как правило, он более толстый. Поскольку это масса, ее необходимо подключать к кузову автомобиля.
  4. Бело-синий контакт — контакт соединения антенного адаптера, усилителя и саба.
  5. Серый. Соединяется с положительным контактом динамика — переднего правого.
  6. Черно-серый — минусовой контакт правого переднего динамика.
  7. Белый — плюс переднего левого динамика.
  8. Черно-белый — минусовой контакт этой же колонки.
  9. Зеленый и зелено-черный кабель нужно подключить к заднему левому динамику.
  10. Фиолетовый и фиолетово-черный провода идут на задний правый динамик.

Фотогалерея «Что нужно знать о подключении»

Подключение автомагнитолы

Подключение магнитолы Pioneer выглядит следующим образом:

  1. Штекер от аудиосистемы нужно подсоединить к штекеру, к которому подключены все динамики, усилитель и сабвуфер, если они будут использоваться. Просто соедините два разъема.
  2. Если антенная не установлена, то произведите ее монтаж на крыше автомобиля, соответствующий кабель соедините со штекером.
  3. Далее, нужно соединить кабель питания. Если в машине уже была установлена магнитола, то вам нужно только вставить этот провод в соответствующее гнездо. Если нет — то прокладывается новый кабель от аккумулятора или замка зажигания, в зависимости от необходимости.
  4. Когда все элементы будут подсоединены, аудиосистема устанавливается в посадочное место на центральной консоли. Обратите внимание — для дальнейшего демонтажа устройства вам потребуются специальные ключи, выполненные в виде стальных пластин, они должны идти в комплекте. Их желательно сразу же установить, а концы — загнуть, после чего прикрыть их декоративной накладкой (автор — канал DenRemRus).

Особенности настройки

Перед тем, как настроить магнитолу Pioneer, необходимо отключить все дополнительные опции и устройства, предназначенные для улучшения звучания. Это всевозможные эквалайзеры, бассбусты, усилители и другие элементы. Настраивая систему, следует руководствоваться сервисным мануалом.

Обо всех настройках мы говорить не будем, рассмотрим только самые основные, которые позволят добиться качественного звука:

  1. SW SETTING 1 — используется для активации и деактивации саба, а также режима работы усилка. Оптимальней всего настроить эту функцию на слух.
  2. SW SETTING 2 — с помощью этой опции настраивается верхняя граница канала усилка. Для обычных динамиков частота усилителя должна быть не более 80 герц, в противном случае музыка будет раздражать слух.
  3. HPF — используется для настройки частоты колонок. Не рекомендуется ставить самое высокое значение.

Видео «Что делать, если магнитола фонит?»

Подробнее о том, как избавиться от такой проблемы, смотрите на видео (автор — канал Сейхо Моторс).

В современном автомобиле должна быть акустическая система. Качественный звук считается одним из основных показателей комфорта при езде автомобиля. Из статьи вы узнаете особенности установки магнитолы Pioneer и схему подключения, а также что означает маркировка проводов и какие неисправности характерны для таких систем.

Инструкция

Чтобы правильно осуществить подключение всех разъемов автомагнитолы согласно схеме, следует ознакомиться с инструкцией по эксплуатации. В первую очередь начнем с маркировки и распиновки проводов.

Что нужно знать о маркировке проводов?

Изучив маркировку, вы предотвратите ошибки, которые могут возникнуть в ходе подключения. В комплектацию устройства входят не только схема, необходимые штекеры и переходники, но и два основных разъема ISO. Эти разъемы являются стандартными, поэтому они идут в комплекте автомагнитолы. На каждом из этих разъемов находится группа контактов, состоящая из восьми элементов. Один из этих разъемов предназначен для подключения электрической проводки, а ко второму разъему автомагнитолы с пультом и усилителем подключаются динамики.

Проводную автомагнитолу можно подключить самому — существует два метода. Чтобы подключение прошло без ошибок, можно приобрести переходник для монтажа. При подключении устройства автолюбители поступают проще — от проводов разъем отсоединяется, а затем эти провода подключаются к ответной части путем их скручивания. Для правильного подключения устройства штекеры, переходники и разъемы подсоединяются в соответствии с распиновкой и со схемой, которая идет в комплекте. Отметим, что любая автомагнитола оснащается проводкой, элементы которой могут иметь разные цвета.

Универсальная схема подключения АКБ

Предлагаем ознакомиться с тем, какие функции имеют проводки и как осуществляется их подключение. Желтый проводок необходимо подключить напрямую к АКБ, для правильного подсоединения цепь нужно дополнить предохранителем. Также в автомагнитоле есть красный проводок, он необходим, чтобы включать систему при включенном зажигании, поэтому красный кабель подключается через замок. Между собой эти два провода ни в коем случае не должны соединяться, так как в результате этого схема распиновки будет способствовать ускоренному разряду АКБ.

Черный провод является минусовым, он обычно более толще остальных, его следует подсоединить к кузову транспортного средства. Каждый из кабелей, который идет в комплекте к автомагнитоле машины с усилителем или без него, выполняет те или иные задачи. К примеру, если проводок белый и на нем имеется синяя полоса, то при подключении к разъему он будет отвечать за функционирование антенны, усилителя, а также сабвуфера, если он имеется.

Что касается серого провода, то его нужно подсоединить плюсовому разъему колонки, расположенной впереди справа. Аналогичный кабель с черной полоской подключается к минусу этой же колонки. Такая же ситуация обстоит и с белым кабелем, а также белым проводом с черной полоской — их нужно подсоединить к левой колонке (автор видео — Антон Еремин).

Подключение задних колонок автомагнитолы с усилителем осуществляется по аналогичной схеме. В частности, к задней левой колонке необходимо подсоединить зеленый проводок (к плюсу), а зеленый элемент с черной полоской подсоединяется к минусовому штекеру колонки машины. Следуя схеме и распиновке, фиолетовый элемент подсоединяется к правой колонке, в частности — к плюсу, а аналогичный проводок с черной полоской подводится своими руками к минусу. При несоблюдении схемы и распиновки есть вероятность того, что автомагнитола может замкнуть, поэтому будьте осторожны.

Как подключить?

После того, как вы подключили все переходники и штекеры магнитолы с пультом согласно схеме, перейдем к вопросу подключения системы. Необходимо учитывать, что все штекеры, а также распиновка кабелей — стандартна, так что допустить ошибку будет трудно. Просто вставить штекер в гнездо — не проблема, но иногда автолюбители выбирают более сложный процесс монтажа, если речь идет о ручном подсоединении. Чтобы сделать это, кабели нужно отключить от штекера и подключить в зависимости от их функционала.

Подсоединив элементы их нужно максимально заизолировать, чтобы предотвратить выход системы из строя в результате замыкания. Чтобы компоненты не отключились от переходников, их желательно дополнительно зафиксировать при помощи специальных пластиковых хомутов. На всех транспортных средствах на торпеде есть место для установки мультимедиа системы, иногда это место скрывается пластиковой накладкой, которую непосредственно перед монтажом необходимо отсоединить. Для этого можно использовать отвертку.

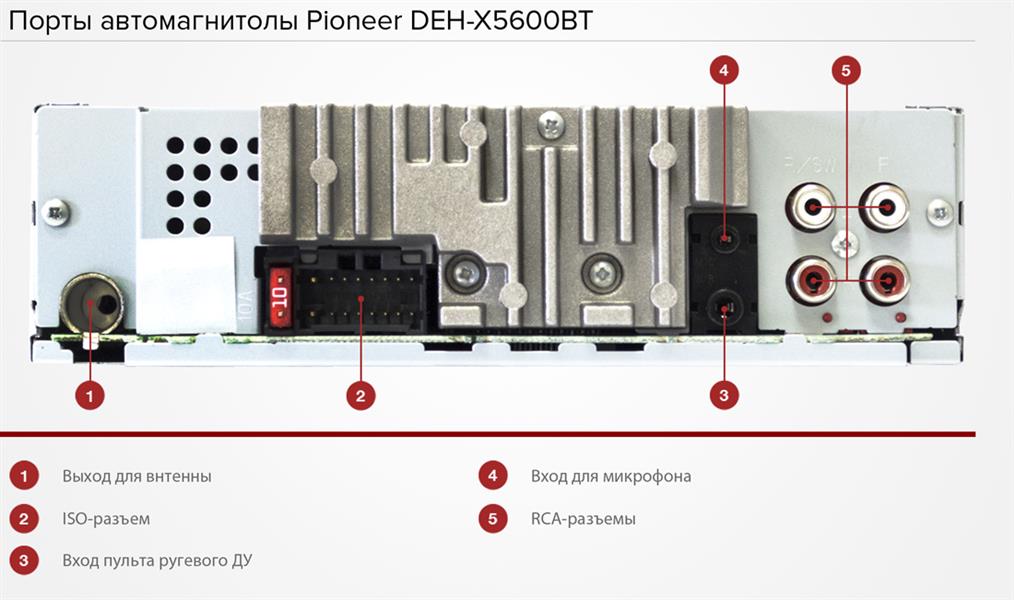

Схема подключения проводов к разъему

Открыв декоративную панель или демонтировав старую магнитолу, увидите все провода, которые потребуются для подключения переходников и выходов магнитолы в соответствии со схемой. Основываясь на схеме, подключаются все кабеля и переходники, после чего мультимедиа система устанавливается на место монтажа.

Отметим, что в коробке с магнитофоном должна идти инструкция по использования, и специальные металлические пластины. Эти элементы называются ключами и они потребуются, если вы решите отсоединить стему при необходимости. Металлические ключи монтируются по бокам мультимедийной системы, их концы загибаются и закрываются декоративной накладкой. Пластины можно и не ставить, но их лучше всегда держать в автомобиле, чтобы не возникло проблем с демонтажем магнитолы.

Если для монтажа потребуются переходники, то нужно учитывать, что в комплекте они не идут. Переходники придется покупать отдельно. Процедура подключения системы нетрудная, с ней справится любой автолюбитель.

Как настроить?

Как настроить магнитолу Pioneer? Вопрос актуален для многих автолюбителей. Для начала, когда магнитола включается, сразу нужно отключить все функции для улучшения звука. Речь идет об эквалайзерах, бассбустах и прочих компонентах. С помощью пульта и кнопок заходите в настройки.

Все из них рассматривать не будет, но уделим время основным, которые потребуются, чтобы при включении системы звук был качественным:

  1. SW SETTING 1. Выбирая команду на пульте, можно включить или отключить сабвуфер. Также с помощью пульта в этом окне настроек можно выбрать режим функционирования усилителя. Что выбрать — следует определить по факту, настраивая опцию на слух.
  2. Важной функцией является SW SETTING 2 — определяет верхнюю границу канала усилителя. Цифра, которую покажет дисплей после нажатия кнопки на пульте — это уровень частоты, выше него усилитель играть не сможет. Если частота звучания составляет больше 100 герц, то звук можно ощутить телом. Поэтому при выставлении настроек пультом следует учитывать характеристики динамиков. Если размер колонок 16 см, то достаточно выставить пультом частоты 80 герц.
  3. Еще одна функция — HPF, для регулировки частоты динамика, если этот показатель будет выше, то колонка играть не сможет. Принцип настройки аналогичен. Ставить слишком низкую границу бессмысленно, поскольку в результате слишком низкие частоты будут играть на динамиках, а если у вас есть усилитель, то он должен их воспроизводить.

Касаемо настроек громкости с помощью пульта. При включении магнитолы, звук на ней уже должен быть настроен, по мнению автомобилистов, специалисты должны настраивать громкость. Тогда учитываются все индивидуальные особенности модели аудио-системы, для правильной конфигурации специалисты по автозвуку используют проверочные программы, микрофоны и т. д. Но если нет возможности, то после того, как система включается, установите на ней около 60-70% громкости, после чего начинайте настройку усилителя. Если после того, как аудио-система включается, слышны искажения звука и хрипы, то уровень громкости усилителя нужно снизить.

Все индивидуально не только от автомобильной магнитолы, но и предпочтений водителя. Иногда достаточно выбрать определенный режим звучания (POP, RAP, JAZZ, ROCK или другой) для того, чтобы в итоге получить качественный звук.

Магнитолы Pioneer — одни из самых популярных в мире. Под этим брендом выпускаются как бюджетные, так и дорогие модели. Их подключение обычно не вызывает проблем, однако неопытный автолюбитель может допустить ошибку, которая приведёт к проблемам с эксплуатацией автомагнитолы.

Предварительные работы

Что нужно учесть при монтаже? Надо сделать так, чтобы при долгой стоянке головное устройство не разряжало АКБ. Многим водителям важно иметь возможность пользоваться техникой и при выключенном зажигании.

  1. Если в машине стоит старая магнитола, её надо снять. Для этого понадобится отвёртка. Чтобы обеспечить безопасность, отключите аккумулятор.
  2. Снимите декоративную накладку (в большинстве случаев удобнее делать это справа-налево, открыв ящик для перчаток).
  3. Открутите винты, которыми крепятся головное устройство и крышка воздуховода. Крышку можно снять (не обязательно, но это повысит удобство работы). А вот кнопку «Аварийная остановка» необязательно отключать от питания.
  4. Извлеките магнитолу и отключите экран борткомпьютера. Снимите его с кронштейна. Готово, вы избавились от старого приспособления — можно ставить новое.

Видео: демонтаж старой магнитолы в машине без специнструментов

Размеры и разъёмы

Магнитолы бывают одноблочными и двухблочными (1 и 2 din). Европейские производители, как правило, выпускают технику 1 din. Японские, корейские и американские обычно работают с 2 din — такие модели имеют в 2 раза большую высоту, так что в машине должна иметься ниша соответствующего размера.

У разных магнитол и автомобилей есть разные разъёмы. Чаще всего головное устройство подключается через ISO 10487. Перед покупкой проверьте, имеется ли он в машине. Есть нет — ничего страшного, с проблемой можно справиться двумя способами:

  • использовать переходники, с помощью которых осуществляется переход с обычных колодок на ISO;
  • подключиться напрямую (метод требует хотя бы небольшого опыта в работе с проводами).

Назначение контактов ISO-разъема

Маркировка проводов магнитофона

Перед началом установки изучите провода на новой магнитоле. Обычно вместе с головными устройствами поставляются два ISO-разъема для простого соединения. Они состоят из группы контактов (на каждой по 8 штук). Один разъем соединяется с питанием, второй — с системой звуковоспроизведения. Если в вашей машине нет соответствующего порта, отсоедините разъём от проводов и подключите технику методом скрутки.

Изоляция проводов окрашена в разный цвет для упрощения идентификации. У каждого из них есть свои функции.

  • Широкий жёлтый провод предназначен для подключения к АКБ. Соединять его с питанием нужно исключительно через предохранитель.
  • Широкий красный провод подключается к АКБ через замок зажигания. В таком случае магнитола будет работать только при включённом зажигании. Внимание! Некоторые автолюбители соединяют жёлтый и красный провода, но делать этого не рекомендуется — возможна быстрая разрядка АКБ.
  • Широкий чёрный провод — минусовой. Он закрепляется на корпусе авто.
  • Белый провод с синей полосой даёт возможность использовать сабвуфер, усилитель и антенну.
  • Серый предназначен для соединения с клеммой «+», которая находится на переднем правом динамике.
  • Серый с чёрной полосой соединяется с тем же динамиком (клемма «-»).
  • Белый — это клемма «+» переднего левого звукового элемента.
  • Белый с чёрным — тот же динамик, «отрицательная» клемма.
  • Зелёный надо подключить к клемме «+» заднего динамика.
  • Зелёный с чёрным — туда же, но на «минус».
  • Фиолетовый — к расположенному сзади, с правой стороны, на «+»; его «собрата» с чёрной полосой — к тому же динамику на «-».

Схема: куда подключать провода разных цветов

Монтаж магнитолы 1 din своими руками

Необходимые инструменты — отвёртка и набор пластмассовых хомутов.

Если вы работаете по стандартной схеме с ISO-разъёмами, то никаких проблем не возникнет — нужно лишь следовать вышеописанным правилам и подключать разъёмы к ответным частям.

Если в вашем автомобиле нет возможности использовать обычный вариант, придётся прибегнуть к более сложной процедуре соединения проводки. Она выполняется следующим образом.

  1. Отвёрткой снимаем декоративную панель с посадочного места для монтажа.
  2. Снимаем штекеры с проводов и соединяем провода с ответными в нужных местах, согласно цветовой схеме.
  3. Как можно более тщательно изолируем каждое место соединения, чтобы предотвратить поломку от замыкания.
  4. Для повышения надёжности рекомендуется соединить провода хомутами.
  5. Если в комплекте с магнитолой поставляются стальные пластины с проушинами, разместите их по бокам головного устройства. Это даст возможность легко изъять технику из посадочного места.

Работа с автомагнитолами 2 din

Процесс схож, но есть несколько нюансов.

Такие магнитолы желательно устанавливать на питание от аккумуляторов, поскольку это даст возможность использовать её на полную мощность и снизить помехи. Не рекомендуется подключать приспособление к прикуривателю или замку зажигания.

  • Если в автомобиле отсутствует штатная проводка от АКБ, вам понадобится медный многожильный провод сечения примерно 4,2 мм 2 . Те, что идут в комплекте с магнитолой, не годятся — они являются проверочными и не имеют достаточного сечения. Длина провода должна быть равна расстоянию от места установки магнитолы до батареи. На расстоянии примерно в 50 см от АКБ установите предохранитель на 20 ампер.
  • Скручивать провод для автомагнитолы 2 din нельзя — это приведёт к появлению помех и потере мощности.
  • Провода соединяются с аккумуляторов только на финальном этапе, когда все собрано и изолировано.

Подключение «Пионера» к мультирулю

Если нужно установить нештатную магнитолу в автомобиль с мультирулем и не лишиться управления с его кнопок, используйте адаптер. Они бывают универсальными и специализированными для конкретных марок. Поищите в магазинах адаптер для мультируля. Его подключение осуществляется следующим образом:

  • отключите АКБ от бортовой сети авто;
  • демонтируйте штатную магнитолу и карманы, если они имеются;
  • найдите разъем ISO для подключения автомагнитолы — в него будет устанавливаться адаптер;
  • подключите кабель адаптера (поставляется вместе с ним) к магнитоле, а сам адаптер — к разъёму ISO автомобиля;
  • настройте кнопки руля;
  • снова подключите аккумулятор к сети.

Видео: подключение магнитолы Pioneer к мультирулю через адаптер Zexma

Подключение Pioneer — простое дело, если следовать вышеописанным правилам. Отключите аккумулятор, следите за цветами проводов и никаких проблем у вас не возникнет.

Pioneer DEH S31BT Схема жгута проводов — удобное руководство

Автомобильный ресивер DEH S31BT с одним разъемом din, устанавливаемый в приборную панель, от Pioneer, как правило, удовлетворяет всем требованиям большинства любителей автомобильной аудиосистемы. Например, он поддерживает подключение Android через передний USB-вход, что позволяет подключать и слушать музыку с любого Android-совместимого устройства. Кроме того, он оснащен простым в использовании интерфейсом, который поможет вам сделать процесс вождения максимально приятным.

Установка DEH S31BT может оказаться непростой задачей, особенно если вы выполняете установку впервые. Тем не менее, подключение ресивера не обязательно должно быть пугающим, если вы не торопитесь, чтобы разобраться со схемой подключения Pioneer DEH-S31BT. В этой статье мы рассмотрим каждую деталь проводки DEH S31BT и покажем вам несколько советов по подключению этого головного устройства.

Pioneer DEH S31BT Схема подключения

Первое, что вам понадобится при установке ресивера, это адаптер жгута проводов. Адаптер позволяет подключаться к существующей автомобильной проводке, тем самым упрощая подключение головного устройства к автомобильной стереосистеме. Кроме того, адаптер позволяет делать соединения не только безопасными, но и долговечными.

Следуя приведенной ниже схеме жгута проводов, вы можете быть уверены в надежности соединений и в том, что устройство будет работать долгие годы. Но перед этим вам нужно понять основы вашей конкретной автомобильной системы.

В идеале стандартная автомобильная стереосистема состоит из четырех динамиков (т. е. двух передних и двух задних динамиков). Теперь для каждого из этих динамиков вам нужно выполнить два отдельных соединения, одно для положительной клеммы, а другое — для отрицательной клеммы. Это означает, что вам нужно будет сделать в общей сложности восемь соединений для акустической системы, как показано ниже;

Серый цвет- Представляет собой кабель для правого переднего динамика (плюсовая клемма)

Серо-черная полоса- Обозначает кабель для правого переднего динамика (отрицательная клемма)

Белый цвет- Обозначает кабель для левого переднего динамика (положительная клемма)

Бело-черная полоса- Обозначает кабель для левого переднего динамика (отрицательная клемма)

Фиолетовый цвет- Обозначает кабель для правого заднего динамика (положительная клемма)

Фиолетовая/черная полоса- Представляет собой кабель для правого заднего динамика (отрицательная клемма)

Зеленый цвет — Обозначает кабель для левого заднего динамика (положительная клемма)

Зеленая/черная полоса — Обозначает кабель для левого заднего динамика (отрицательная клемма)

Теперь при подключении динамиков Требуется только, чтобы цвет соответствовал этим цветовым кодам с вашим адаптером жгута проводов. После того, как все провода будут согласованы, вам нужно будет подключить жгут проводов к системе проводки головного устройства, и все готово.

Помимо проводов для динамиков, в автомобильные стереосистемы также входят дополнительные кабели, которые позволяют подключить головное устройство к бортовой сети автомобиля. Они включают;

Желтый провод- Желтый кабель в основном представляет собой постоянное напряжение 12 В, которое обеспечивает питание от автомобильного аккумулятора.

Красный провод- Используется для зажигания. Провод подключен к магнитоле, и так же, как кабель аккумулятора, провод зажигания также обеспечивает постоянное напряжение 12 вольт.

Оранжевый провод- Представляет собой кабель подсветки приборной панели.

Черный кабель – Как и в других электрических приложениях, черный провод соединен с землей.

Синий кабель – Синий провод используется для дистанционного включения. Для этого приложения вам необходимо подключить провод дистанционного включения к электрической системе автомобиля. Провод срабатывает только тогда, когда ключ зажигания находится в положении ON.

Для достижения наилучших результатов вы можете убедиться, что ваш жгут проводов совместим как с вашим автомобилем, так и с DEH S31BT. Лучше всего то, что жгуты проводов легко доступны, и вы можете использовать различные онлайн-инструменты, которые помогут вам выбрать правильный жгут для вашего головного устройства. Тем не менее, ниже приведена упрощенная схема жгута проводов Pioneer DEH S31BT, которая поможет вам при установке;

Для большинства приложений пользователю достаточно понять и следовать схеме, представленной в этом руководстве. В идеале все, что вам нужно сделать, это подобрать цвета головного устройства к цветам жгута проводов, а затем подключить его к автомобильной проводке, и все готово. Руководство по установке Pioneer DEH S31BT также окажется полезным для всех, кто не очень хорошо разбирается в цветовых кодах проводки послепродажного обслуживания.

Связанный: Pioneer DMH 1500NEX Схема подключения и основные характеристики

Как установить Pioneer DEH S31BT без жгута проводов

Использование жгута проводов, несомненно, является самым простым и безопасным способом установки вторичной автомобильной стереосистемы, но это не означает, что вы не можете установить свое устройство без него. Если у вас нет доступа к соответствующему жгуту для вашего головного устройства, вы все равно можете подключить компоненты вручную.

Для этого вам все равно придется держать под рукой цветовые коды проводов. Теперь самый простой способ подключить головное устройство без жгута проводов — спаять соответствующие провода вместе. Процесс пайки относительно прост, если у вас есть базовый опыт в резке и соединении двух проводов.

Второй метод, который можно использовать для установки устройства без жгута проводов, заключается в использовании косички, которая поможет вам напрямую соединить провода. После того, как вы точно определили цвета проводов питания, проводов динамиков, провода заземления и кабеля дистанционного включения, все, что вам нужно сделать, это подключить их к соответствующим проводам на автомобильной стереосистеме. После того, как все провода подсоединены, вам нужно будет смотать их вместе с помощью подходящей монтажной ленты, чтобы обеспечить надежное соединение.

Часто задаваемые вопросы

В: Все ли жгуты проводов головного устройства Pioneer одинаковы?

Общие сведения В большинстве автомобильных стереосистем послепродажного обслуживания используются стандартные цветовые коды, что упрощает переход с одного устройства на другое. Это означает, что нет необходимости в повторной проводке, но количество используемых проводов может варьироваться от одного автомобильного аудиоприложения к другому.

В: Нужен ли мне жгут проводов для установки Pioneer DEH S31BT

Жгут проводов позволяет легко сочетать цвета проводов DEH S31BT, но не обязательно означает, что вы не можете обойтись без него. По-прежнему можно подключить устройство вручную, как мы обсуждали выше, но работа требует гораздо больше физических усилий.

Прощальный выстрел!

Установка Pioneer DEH S31BT определенно не для слабонервных, но она должна быть управляемой, если вы понимаете электрическую схему. Кроме того, получение подходящего жгута проводов позволит вам выполнить установку без особых усилий, но вы можете уделить пристальное внимание при выборе жгута проводов для вашей автомобильной стереосистемы.

Схема подключения динамиков заводского усилителя Pioneer??

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

У меня есть Cruze LTZ RS 2012 года выпуска с системой Pioneer. Я нахожусь на стадии планирования и сбора оборудования для создания системы SQ. В планах использовать комбо Vifa/Silver Flute. МиниЦОД/миниDSP. Аудиоконтроль LC2i. Кинвуд х801-5. Сабвуфер JL Audio 12w3. Все провода КнуКонцептц.

В планах установить LOC, miniDSP/DC и усилитель в багажнике. Кажется, это проще сделать, я думаю. Вот мой вопрос ко всем вам. Какие 2 динамика я хочу использовать (подключить / соединить) перед заводским усилителем? Нужно ли использовать полнодиапазонные динамики? Передние левый и правый динамики? Так как у меня 2 6×9динамики на задней палубе, я должен подключаться к ним для саба? Просто нужно знать, какие 4 провода использовать, которые я буду подключать к моему LC2i LOC. 1 комплект пойдет на miniDSP, а задний комплект пойдет на 5-й канал для моего саба? У меня есть фото заводского усилителя. Я для некоторых электрических схем, но они были для системы НЕ Pioneer. Другие диаграммы, которые я нашел, слишком размыты и не читаются.

П.С. Я получил свои Серебряные флейты сегодня и OMG, они МАССИВНЫ! XTR Спасибо за вашу помощь!

  • IMG_0738.jpg

    127,6 КБ Просмотров: 4 149

  • IMG_0739.jpg

    234,1 КБ Просмотров: 2 535

  • IMG_0741.jpg

    83 КБ Просмотров: 1 492

  • IMG_0742.jpg

    79,3 КБ Просмотров: 1 525

  • IMG_0743.jpg

    77 КБ Просмотров: 1 796
