Схема подключения реле поворотов ваз 2101. Схема подключения реле поворотов ВАЗ 2101: принцип работы и особенности устройства

Как устроено и работает реле поворотов ВАЗ 2101. Какая схема подключения используется. Где находится реле поворотов на ВАЗ 2101. Как проверить и заменить реле поворотов своими руками.

Устройство и принцип работы реле поворотов ВАЗ 2101

Реле поворотов ВАЗ 2101 представляет собой электромагнитно-тепловое устройство типа РС57. Его основные компоненты:

• Сердечник с обмоткой
• Панель
• Два якоря
• Нихромовая струна
• Сопротивление
• Две пары контактов

Принцип работы реле поворотов ВАЗ 2101 основан на периодическом нагреве и остывании нихромовой струны. При включении поворотника происходит следующее:

1. Ток проходит через сопротивление и нихромовую струну к лампам указателей
2. Струна нагревается и удлиняется, замыкая контакты
3. Сопротивление выводится из цепи, лампы загораются ярче
4. Увеличивается ток в обмотке сердечника, замыкая контакты контрольной лампы
5. Струна остывает и размыкает контакты
6. Цикл повторяется, создавая прерывистое мигание

Частота включения и выключения ламп составляет 60-120 раз в минуту.

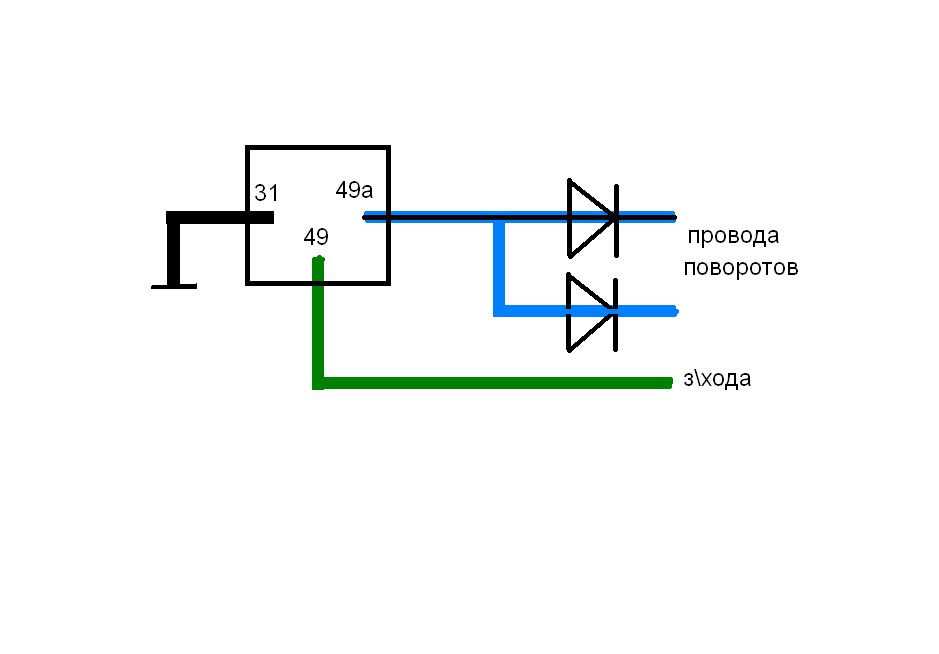

Схема подключения реле поворотов ВАЗ 2101

Схема подключения реле поворотов ВАЗ 2101 достаточно проста:

• Контакт 49а — питание от замка зажигания
• Контакт 49 — к переключателю поворотов
• Контакт 49б — к контрольной лампе
• Контакты L и R — к лампам указателей левого и правого борта

Реле включено последовательно в цепь ламп указателей поворота. При включении переключателя ток проходит через реле к соответствующим лампам, обеспечивая их прерывистое мигание.

Расположение реле поворотов на ВАЗ 2101

На автомобиле ВАЗ 2101 реле поворотов расположено под панелью приборов со стороны водителя. Чтобы получить к нему доступ, необходимо:

1. Снять нижнюю крышку панели приборов
2. Найти реле, закрепленное на кронштейне
3. Отсоединить разъем питания
4. Открутить крепежный болт

Благодаря такому расположению замена реле поворотов на ВАЗ 2101 не представляет особых сложностей.

Как проверить работоспособность реле поворотов

Проверить исправность реле поворотов ВАЗ 2101 можно следующими способами:

• По звуку работы — должны быть слышны характерные щелчки с частотой 60-120 в минуту
• По миганию контрольной лампы на панели приборов
• С помощью мультиметра, проверив сопротивление на выводах
• Подав питание 12В на контакты реле и проверив замыкание контактов

Если реле не щелкает, контрольная лампа горит постоянно или не горит вообще — скорее всего, устройство неисправно и требует замены.

Признаки неисправности реле поворотов

Основными признаками выхода из строя реле поворотов ВАЗ 2101 являются:

• Отсутствие мигания указателей поворота
• Постоянное горение ламп указателей
• Слишком частое или редкое мигание
• Отсутствие характерных щелчков при работе
• Отказ контрольной лампы на приборной панели
• Перегорание предохранителя цепи указателей поворота

При появлении таких симптомов рекомендуется проверить и при необходимости заменить реле поворотов.

Порядок замены реле поворотов на ВАЗ 2101

Замена реле поворотов на ВАЗ 2101 выполняется в следующем порядке:

1. Отключить клемму аккумулятора
2. Снять нижнюю крышку панели приборов
3. Найти реле поворотов на кронштейне
4. Отсоединить разъем питания
5. Открутить крепежный болт
6. Снять старое реле
7. Установить новое реле в обратном порядке
8. Проверить работу указателей поворота

Перед установкой нового реле рекомендуется сверить его характеристики с оригинальным устройством.

Преимущества и недостатки реле поворотов ВАЗ 2101

Реле поворотов РС57, применяемое на ВАЗ 2101, имеет следующие особенности:

Преимущества:

• Простая и надежная конструкция
• Низкая стоимость
• Легкость замены

Недостатки:

• Нагрев корпуса при длительной работе
• Вытягивание нихромовой струны со временем
• Невозможность использования в качестве реле аварийной сигнализации
• Относительно небольшой ресурс работы

Несмотря на недостатки, данный тип реле поворотов эффективно выполнял свои функции на автомобилях ВАЗ первого поколения.

Альтернативные варианты реле поворотов

В качестве замены штатного реле поворотов ВАЗ 2101 можно использовать:

• Электронные реле поворотов от более современных моделей ВАЗ
• Универсальные электронные реле-прерыватели
• Реле поворотов на микросхемах собственного изготовления

Электронные реле имеют ряд преимуществ по сравнению с электромагнитно-тепловыми:

• Отсутствие нагрева при работе
• Большой ресурс
• Стабильная частота мигания
• Возможность использования для аварийной сигнализации

При замене необходимо учитывать особенности подключения электронных реле.

реле поворотов ваз 2101,схема поворотов ваз 2101

Перейти к содержанию

Приборы Схемы

Указатели поворот в напряжённом современном автомобильном потоке имеет очень большое значение, и их неисправность доставляет большие неудобства.

Реле поворотов ВАЗ 2101 схема подключения.

Схема поворотов ВАЗ 2101 основана на электромагнитнотепловые РС57. Принцип подключения реле поворотов ВАЗ 2101 достаточно простой и распространялся на все автомобили, которые выпускались в те годы.
Реле поворотов ВАЗ 2101 электромагнитнотепловые типа РС57 состоит из сердечника с обмоткой, панели, двух якорьков, нихромовой струны, сопротивления и двух пар контактов. Левый якорь с парой контактов размыкает и замыкает цепь сигнальных ламп, а правый со своими контактами обеспечивает работу контрольной лампы.

Реле поворотов ВАЗ 2101 принцип работы.

При включении переключателя поворотов ток от аккумулятора проходит через сопротивление и нихромовую струну реле поворотов ВАЗ 2101 на лампы указателей. При этом происходит нагрев струны, которая в результате теплового расширения удлиняется, уменьшая зазор в контактах, но так как сопротивление цепи высоко, сигнальные лампы гореть не будут. Замыкание контактов приводит к выводу из цепи сопротивления и нихромовой струны, сопротивление снижается, загораются сигнальные лампы.

В то же время в обмотке сердечника увеличивается проходящий ток, что приводит к образованию электромагнитного поля, которое притягивает дополнительный правый якорек, замыкая его пару контактов и включая контрольную лампу. Так как ток через струну при этом не проходит то она остывает и принимает первоначальную длину размыкая контакты. Сигнальные лампы тухнут, уменьшается ток в обмотке якоря, размыкаются контакты сигнальной лампы. Частота включения и выключения сигнальных лап такого реле 60 – 120 раз в минуту.
Недостатком реле поворотов ВАЗ 2101 является наличие нихромовой струны, которая в процессе работы нагревается, что приводит к нагреву самого реле. Кроме этого при продолжительной работе реле струна вытягивается и реле приходит в негодность. Применение такого реле в качестве реле аварийной сигнализации так же не возможно, так как из-за прохождения большого тока и продолжительного времени работы реле будет нагреваться ещё сильнее, что может привести к возгоранию. Так же прохождение большого тока через нихромовую струну будет способствовать быстрому её вытягиванию и перегоранию, что приведёт к быстрому выходу из строя реле.

Реле поворотов ВАЗ 2101 замена на электронное реле.

При желании можно поменять электромагнитнотепловые реле ВАЗ 2101 на электронное реле применяемые на ВАЗах последующих марок. Подключение производится практически так же. Кроме штатных проводов необходимо добавить только один провод соединяющий электронное реле с массой автомобиля. В этом случае, так же можно подключить и кнопку аварийной сигнализации.

Реле поворотов схема подключения

Штатное реле указателей поворотов ВАЗ , цена которого составляет незначительную сумму и вполне доступно любому российскому автолюбителю, является обязательным средством предупреждения об изменении движения для транспортного средства за счет принятой среди автомобилистов системой сигналов и располагается под панелью приборов в районе водительского места.

Необходимая замена реле поворотов ВАЗ начинается с подготовки рабочего места для проведения такой технологической операции. Для этого требуется:. Освободить от зажимов щиток приборов, для чего используем отвертку с тонким жалом или шило. Затем отжимаем распорные фиксаторы в местах установки и вытаскиваем комбинацию приборов внутрь салона. Разъединяем колодки проводов, предварительно пометив их маркером или краской.
