Схема подключения ргб ленты. Подключение RGB светодиодной ленты: схемы, инструкции и советы

Как правильно подключить RGB светодиодную ленту. Какие компоненты нужны для подключения RGB ленты. Какие существуют схемы подключения RGB ленты. Как выбрать блок питания и контроллер для RGB ленты. На что обратить внимание при монтаже RGB подсветки.

Основные компоненты для подключения RGB светодиодной ленты

Для подключения RGB светодиодной ленты понадобятся следующие основные компоненты:

• Сама RGB светодиодная лента
• Блок питания (источник питания) на 12В или 24В
• RGB-контроллер
• Соединительные провода
• Коннекторы (опционально)

Рассмотрим каждый компонент подробнее:

RGB светодиодная лента

RGB лента состоит из гибкой основы с нанесенными на нее светодиодами типа SMD. Наиболее распространены ленты на основе светодиодов SMD 5050. Один такой светодиод содержит 3 кристалла разных цветов — красного (R), зеленого (G) и синего (B). Управляя яркостью свечения каждого цвета, можно получить любой оттенок.

Блок питания

Блок питания преобразует переменное напряжение сети 220В в постоянное напряжение 12В или 24В, необходимое для работы светодиодной ленты. Мощность блока питания выбирается исходя из длины ленты и потребляемого ею тока.

RGB-контроллер

Контроллер управляет свечением RGB ленты, позволяя менять цвета, яркость, режимы работы. Обычно комплектуется пультом дистанционного управления. Контроллер подключается между блоком питания и лентой.

Соединительные провода

Для соединения компонентов системы используются многожильные провода сечением от 0.5 до 2.5 мм2 в зависимости от мощности и длины ленты.

Коннекторы

Коннекторы позволяют быстро и надежно соединять отрезки ленты между собой и с контроллером без пайки. Их использование необязательно, но значительно упрощает монтаж.

Схемы подключения RGB светодиодной ленты

Существует несколько основных схем подключения RGB ленты:

1. Прямое подключение к блоку питания

Самая простая схема — подключение RGB ленты напрямую к блоку питания без контроллера. В этом случае лента будет светить постоянным белым цветом.

2. Подключение через RGB-контроллер

Стандартная схема для управления цветом и эффектами:

1. Блок питания подключается к сети 220В
2. Выход блока питания (+/-) подключается ко входу контроллера
3. Выходы контроллера (R,G,B,V+) подключаются к соответствующим контактам ленты

3. Параллельное подключение нескольких лент

Для подключения нескольких отрезков ленты общей длиной более 5 метров используется параллельное подключение к контроллеру:

1. Плюсовой провод от блока питания подключается к V+ входу контроллера
2. Минусовой провод блока питания разветвляется и подключается к каждому отрезку ленты
3. Выходы контроллера (R,G,B) также разветвляются на несколько отрезков

4. Подключение с усилителем сигнала

При большой длине ленты (более 10-15 метров) может потребоваться усилитель сигнала:

1. Контроллер подключается стандартным способом
2. К выходу контроллера подключается вход усилителя
3. От выхода усилителя идет подключение к лентам
4. Усилитель запитывается от отдельного блока питания

Выбор блока питания для RGB ленты

Правильный выбор блока питания критически важен для надежной работы RGB подсветки. Как подобрать подходящий блок питания?

Определение необходимой мощности

Для расчета требуемой мощности блока питания нужно знать:

• Потребляемую мощность 1 метра ленты (обычно указана на упаковке)
• Общую длину подключаемой ленты

Формула расчета: Мощность БП = Мощность 1м * Длина ленты * 1.2

Коэффициент 1.2 дает 20% запас мощности.

Пример расчета:

Лента потребляет 14.4 Вт/м, общая длина 5 м.

Мощность БП = 14.4 * 5 * 1.2 = 86.4 Вт

Выбираем ближайший больший по мощности блок питания, например на 100 Вт.

На что еще обратить внимание при выборе БП:

• Выходное напряжение должно соответствовать напряжению ленты (12В или 24В)
• Желательно выбирать блоки питания со стабилизацией напряжения
• Для наружного применения нужны БП с защитой от влаги (IP67)
• Рекомендуется выбирать блоки питания известных производителей

Выбор RGB-контроллера

RGB-контроллер — это «мозг» системы управления светодиодной лентой. Как выбрать подходящий контроллер?

Основные характеристики контроллеров:

• Максимальный ток нагрузки на канал (обычно 4-6А)
• Входное напряжение (12В или 24В)
• Количество режимов и эффектов
• Тип управления (пульт ДУ, WiFi, Bluetooth)
• Возможность синхронизации нескольких контроллеров

На что обратить внимание при выборе:

1. Ток нагрузки контроллера должен соответствовать потребляемому току ленты:

Ток ленты = (Мощность 1м * Длина) / Напряжение

2. Напряжение питания контроллера должно совпадать с напряжением ленты

3. Для удобства управления рекомендуется выбирать контроллер с пультом ДУ

4. Для управления со смартфона подойдут WiFi или Bluetooth контроллеры

5. Для больших инсталляций удобны контроллеры с возможностью синхронизации

Особенности монтажа RGB светодиодной ленты

При монтаже RGB ленты важно учитывать следующие моменты:

1. Разрезание ленты

RGB ленту можно разрезать только в специально обозначенных местах, обычно через каждые 3-4 светодиода. Разрез в другом месте повредит токопроводящие дорожки.

2. Соединение отрезков

Для соединения отрезков ленты можно использовать:

• Пайку (наиболее надежный способ)
• Специальные коннекторы (быстро и удобно)
• Клеммные колодки (подходит для временных соединений)

3. Подключение проводов

При подключении проводов к ленте важно соблюдать цветовую маркировку:

• R — красный
• G — зеленый
• B — синий
• V+ — белый или черный (плюс питания)

4. Монтаж на поверхность

RGB ленту можно крепить на:

• Двусторонний скотч (уже нанесен на ленту)
• Специальный алюминиевый профиль (обеспечивает лучшее охлаждение)
• Монтажные клипсы (для фигурных поверхностей)

Типичные ошибки при подключении RGB ленты

При монтаже RGB подсветки новички часто допускают следующие ошибки:

1. Неправильный выбор мощности блока питания

Недостаточная мощность БП приведет к нестабильной работе или повреждению ленты. Всегда выбирайте БП с запасом мощности 20-30%.

2. Подключение слишком длинных отрезков

Не рекомендуется подключать к одному выходу контроллера отрезки длиннее 5 метров из-за падения напряжения. Длинные ленты нужно подключать параллельно или через усилитель.

3. Неправильное соединение проводов

Ошибки в подключении проводов могут привести к некорректной работе или повреждению ленты. Всегда проверяйте правильность соединений перед подачей питания.

4. Использование тонких проводов

Тонкие провода могут вызвать падение напряжения и перегрев. Используйте провода достаточного сечения, особенно для мощных лент.

5. Игнорирование теплоотвода

Светодиоды нагреваются при работе. Монтаж ленты на теплопроводящий алюминиевый профиль значительно продлит срок ее службы.

Советы по эксплуатации RGB светодиодной подсветки

Чтобы RGB подсветка служила долго и радовала яркими цветами, соблюдайте следующие рекомендации:

• Не превышайте номинальное напряжение питания ленты
• Обеспечьте хороший теплоотвод, особенно для мощных лент
• Не допускайте попадания влаги на ленту и электронные компоненты
• Периодически проверяйте надежность всех соединений
• Не перегибайте ленту под острым углом во избежание повреждения дорожек
• При необходимости используйте дополнительное охлаждение мощных лент

Соблюдение этих простых правил обеспечит длительную и безотказную работу вашей RGB подсветки.

Заключение

Подключение RGB светодиодной ленты — несложный процесс, если соблюдать несколько основных правил:

• Правильно подбирайте мощность блока питания
• Используйте качественный RGB-контроллер
• Соблюдайте полярность при подключении
• Не превышайте максимально допустимую длину подключения
• Обеспечивайте хороший теплоотвод

При соблюдении этих рекомендаций ваша RGB подсветка будет радовать яркими цветами и эффектными световыми шоу долгие годы.

Как подключить светодиодную RGB ленту

При подключении обычной монохромной ленты следует придерживаться трех основных правил:

• подключение выполняется параллельно отрезками не более 5 метров

• лента монтируется на алюминиевый профиль

• блок питания выбирается всегда с запасом по мощности

Эти же правила полностью применимы и для многоцветной RGB ленты. Однако здесь есть некоторые особенности. Связаны они с использованием в схеме подключения RGB контроллера.

RGB контроллер

Кроме этого, обязательно запомните, что полноценную rgb подсветку можно изготовить на основании светодиодов SMD 5050. Именно в них реализована возможность менять цвета в одном источнике света.

Достигается это за счет того, что светодиод собран из трех кристаллов. Во всех остальных видах SMD 2835, SMD 3528 один светодиод может светить только одним цветом.

Из-за этого в подсветке могут возникать небольшие провалы освещенности, когда соседние светодиоды попросту не будут гореть и полоса света не будет выглядеть цельной и сплошной. Примеры и недостатки таких моделей можно посмотреть в статьях ”Характеристики светодиодных лент SMD 3528” и ”Отличия светодиодной ленты SMD 2835 от SMD 3528”.

RGB контроллер подключается после блока питания. С его помощью можно менять не только цвета, но и яркость освещения, разные режимы работы, интенсивность смены расцветки и т.д.

Для режима светомузыки, когда цвета бегают по разным сторонам и сменяют друг друга, потребуются специальные контроллеры. Называются они DMX.

Напрямую через контроллер можно подключать определенную длину светодиодной ленты. Максимум это 5 метров или 10 метров при параллельном подключении двух отрезков по пять.



А что делать, если разноцветная подсветка у вас более 10 метров? Для монохромного варианта все решается параллельным подключением отдельных кусков. Например, подключаете 3 участка по 5м каждый и имеете полноценную подсветку длиной 15м.

Для RGB ленты параллельно спаять и соединить 5-ти метровые участки можно, однако с непосредственным подключением к одному контроллеру имеются нюансы.

Схема подключения светодиодной ленты RGB длиной 5м или 10м

Для начала рассмотрим вариант, когда у вас общая длина светодиодной подсветки всего 5м или 10м, то есть две цельные ленты соединенные параллельно по 5м каждая. Что необходимо в этом случае?

• блок питания, преобразующий 220В из сети в 12 или 24В необходимые для работы подсветки

Все нюансы по его выбору, регулировке напряжения и особенностям подключения можно узнать из статьи ”Как правильно выбрать блок питания для светодиодной ленты”.

• RGB контроллер

Его в отличие от блока питания можно подбирать без запаса по мощности, что называется впритык. Главное правильно рассчитать мощность самой ленты.

Например, если 1м потребляет 14,4Вт (данные можно найти на упаковке или из таблиц, согласно разновидности светодиодов), то 10м будут соответственно “кушать” 144Вт. Именно на такую мощность и покупаете контроллер.

Как все это правильно подключить? Во-первых, 220В нужно подать на сам блок питания. Обычно слева на нем имеются две клеммы с маркировкой L(фаза), N(ноль) и заземление. Здесь полярность L и N соблюдать не обязательно.

Далее по схеме идет контроллер. У него имеется ряд клемм:

• Light с контактами BGR V+

Расшифровываются они как:
B (blue) – синий

G (green) – зеленый

R (red) – красный

+V – общий плюс на светодиодной ленте. Непосредственно на ленте он может быть подписан как ”+12” или просто ”+”. Все остальные три контакта rgb являются минусовыми.

• Power с контактами “+” и ”-”

В отличие от монохромной ленты у RGB варианта не два контакта, а четыре. А иногда и все пять!

Пятый отвечает за белый свет, так как нормального белого естественного освещения получить от сочетания rgb цветов не получится. Называются такие светодиодные ленты RGBW или RGBWW.

Поэтому заранее уточняйте, сколько контактов для пайки проводов имеет лента и покупайте соответствующий контроллер. Особенно это актуально при покупках через интернет магазины.

К контактам Power подается напряжение 12 или 24В от блока питания.

Здесь соблюдать полярность уже строго обязательно.

Ищите на блоке клеммы с надписью ”V+” и “V-“. Вместо “V-“ иногда пишут “COM”.

Далее заводите в клеммы контроллера три припаянных к ленте RGB проводка, каждый из которых отвечает за свой цвет. R подключаете к R, G к G и так далее.

Если перепутаете порядок, подключите красный к зеленому или наоборот, ничего страшного не случится, просто будут путаться цвета на пульту управления.

Кстати, светодиодную ленту RGB в крайних случаях можно подключать и вовсе без контроллера, напрямую к блоку.

Для этого нужно скрутить все три провода rgb в один и подать на него минус, а на второй проводок плюс.

Правда в этом случае, ни о какой разноцветной подсветке и речи быть не может. Однако как один из вариантов освещения, при выходе из строя контроллера, рассматривать можно.

При правильном подключении RGB ленты по первому варианту, у вас должна быть последовательность:

1Блок питания
2Контроллер
3Светодиодная лента RGB



RGB лента длиной 15-20 метров

Если нужно подключить 15, 20 метров или более, такой вариант только с одним контроллером уже не подойдет. Есть два выхода:

• использовать два контроллера

• использовать RGB усилитель

Первый вариант неудобен более высокими затратами. А во-вторых, у вас будет два пульта управления, каждый из которых отвечает за различные участки ленты. И как вы их синхронизируете, тот еще вопрос.

Поэтому лучший вариант, когда все управляется от одного контроллера и с одного пульта. Это можно легко реализовать при помощи rgb усилителя.

Из названия понятно, что его предназначение усиливать сигнал от контроллера. Правда некоторые заблуждаются, полагая, что он нужен для более яркого свечения ленты. И его именно с этой целью можно использовать даже для 5-ти метровых участков. Это не так.

Выбирается он по мощности не всей длины светодиодной ленты, а только того участка, который к нему и подключается, помимо первых 5 или 10 метров.

Схема подключения усилителя

У усилителя есть входные-input и выходные-output клеммы. На входе и выходе те же контакты, что и у контроллера – общий плюс и цвета.

Также присутствуют и клеммы подключения питания:

• VDD или «+»

• GND или «-«

Напряжение 12-24В можно подавать как от дополнительного блока, так и от общего, если позволяет его мощность.

Для подключения, общие концы предыдущего отрезка светодиодной ленты, заводите во входные клеммы усилителя.

Далее подсоединяете выход. Вставляете в RGBV+ разъемы, провода от дополнительного участка светодиодной ленты.

После этого под винты VDD и GND заводите проводники питания от блока.

Опять же полярность здесь строго соблюдаете! VDD – это плюс, GND – минус.

В итоге у вас должна получиться последовательность:

1Блок питания
2Контроллер
3Светодиодная лента №1
4Усилитель
5Светодиодная лента №2



Собранная подсветка по такой схеме будет работать и управляться с одного пульта.

Если вам нужно подключить еще 5-10 метров ленты, в схему добавляется еще один усилитель, а возможно и дополнительный блок питания (зависит от мощности освещения).

Только имейте в виду, что параллелить напрямую между собой сами блоки питания нельзя. Делать это нужно через диодный мост. Поэтому они должны быть разделены между собой через отдельные участки лент.

Таким образом можно собрать разноцветную подсветку любой длины под ваши запросы. Главное найти место для размещения всего этого оборудования.

Когда места не хватает, вместо большого усилителя можно использовать микро модель.

Он напоминает из себя что-то типа переходника, и размер у него соответствующий. При этом со своей задачей усиления сигнала справляется хорошо.

Кроме этого, его можно использовать, если вам не хватает мощности вашего контролера. Например, мощность всей светодиодной ленты 110Вт, а контроллера всего 70Вт.

Чтобы не менять его, просто докупаете такой мини усилитель, последовательно соединяете два элемента и наслаждаетесь освещением.

Кстати, такого же миниатюрного размера может быть и сам контроллер.

Ошибки подключения

1Неправильная последовательность:



• контроллер — блок — лента (должно быть: блок — контроллер — лента) или

• блок — усилитель — контроллер — лента (правильно: блок — контроллер — усилитель — лента)

2С обратной стороны подложки светодиодной ленты, в местах где дорожки отдельных кусков соединяются между собой, есть места заводской пайки.



Так вот, при наклеивании ленты и срыве скотча, эти самые места могут оголиться. Такое зачастую происходит на изделиях эконом класса.

В итоге, когда вы ленту наклеите на алюминиевый профиль, вы тем самым просто закоротите все 4 дорожки между собой и сожгете свою подсветку. Поэтому всегда проверяйте обратную сторону, перед непосредственным процессом наклеивания.

3Подключение второго участка ленты (свыше 10 метров) к блоку питания, который был выбран только из расчета мощности первого участка, полагаясь на мощность усилителя.



Даже если для блока и был выбран запас в 30%, в конечном итоге работа на износ рано или поздно выведет из строя или блок или светодиоды.

Как подключить RGB LED ленту к контроллеру и блоку питания

Монохромные светодиодные ленты, светящиеся только красным — R, зеленым — G, синим — B или белым — CW цветом, как правило, подключаются непосредственно к источнику постоянного тока напряжением 12 В или 24 В. RGB светодиодную ленту, как и монохромные, тоже можно подключить к блоку питания постоянного тока, соединив выводы R, G и B между собой.

Но в таком случае будет упущена возможность реализации цветовых эффектов освещения, ради которых лента и была создана. Поэтому при установке цветных светодиодных лент, в разрыв цепи между блоком питания и лентой обычно устанавливают электронный контроллер. Он позволяет в автоматическом режиме изменять цвет и яркость свечения ленты в динамическом режиме по заданной с пульта дистанционного управления программе.

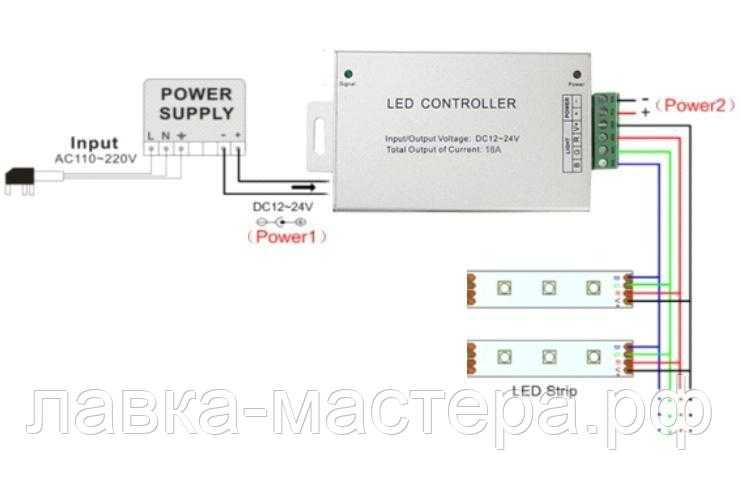

На фотографии изображена электрическая схема подключения RGB светодиодной ленты к сети 220 В. Блок питания (адаптер) преобразует переменное напряжение 220 В в напряжение постоянного тока 12 В, которое по двум проводам с соблюдением полярности подается на RGB контроллер. К контроллеру посредством четырех проводов в соответствии с маркировкой подключается светодиодная лента. Для удобства монтажа и ремонта светодиодного освещения узлы между собой соединяются с помощью разъемов.

Электрическая схема LED RGB светодиода SMD-5050

Для подключения, а тем более ремонта RGB светодиодной ленты на профессиональном уровне, необходимо представлять, как она устроена, и знать электрическую схему и распиновку применяемых в лентах светодиодов. На фотографии ниже представлен фрагмент RGB светодиодной ленты с нанесенной схемой распайки кристаллов светодиодов.

Как видно на схеме, кристаллы в светодиоде электрически не связаны между собой. Три разноцветных кристалла в одном корпусе светодиода образуют триаду. Благодаря такой конструкции, управляя яркостью свечения каждого кристалла индивидуально можно получить бесконечное количество цветов свечения светодиода. На таком принципе управления цветом построены дисплеи сотовых телефонов, навигаторов, фотоаппаратов, компьютерных мониторов, телевизоров и многих других изделий.

Технические характеристики светодиода SMD-5050 приведены на странице сайта «Справочник по SMD светодиодам».

Электрическая схема LED RGB ленты на светодиодах SMD-5050

Разобравшись с устройством светодиода легко разобраться и с устройством светодиодной ленты. В верхней части картинки фотография работоспособного отрезка LED RGB ленты, а в нижней его электрическая схема.

Как видно из схемы, одноименные контактные площадки светодиодной ленты, находящиеся с ее правой и левой стороны электрически соединены между собой напрямую. Таким образом, обеспечивается возможность подачи питающего напряжения на ленту с любого конца и на следующий отрезок ленты при ее наращивании.

Кристаллы светодиодов VD1, VD2 и VD3 одинакового цвета свечения соединены последовательно. Для ограничения тока в каждой из цветовых цепей установлены токоограничивающие резисторы. Два из них номиналом 150 Ом, а один 300 Ом, в цепи кристаллов красного цвета. Резистор большего номинала установлен для выравнивания яркости всех цветов с учетом интенсивности излучения кристаллом светодиода и не одинаковой цветовой чувствительности человеческого глаза к разным цветам.

Как разрезать светодиодную ленту на отрезки

Как Вы уже наверно поняли, RGB светодиодная лента любой длины (относиться и к монохромным лентам), состоит из коротких самостоятельных отрезков, представляющих собой законченное изделие. Достаточно подать на контактные площадки напряжение питания и лента будет излучать свет. Для получения отрезка ленты требуемой длины элементарные отрезки соединяют между собой в соответствии с буквенной маркировкой.

Обычно лента выпускается длиной пять метров. В случае необходимости ее можно укоротить, разрезав поперек по линии, нанесенной по центру контактных площадок между маркировкой, бывает, в этом месте дополнительно наносят символическое изображение ножниц. Иногда ленту приходится разрезать, чтобы установить под углом. В таком случае разрезанные одноименные контактные площадки соединяются между собой с помощью пайки отрезками провода.

Способы управления цветом свечения

RGB светодиодных лент

Есть два способа управления цветовым режимом работы RGB светодиодной ленты, с помощью трех выключателей или электронного устройства.

Принцип работы простейшего контроллера на выключателях

Рассмотрим принцип работы самого простого контроллера, на механических выключателях. В качестве выключателя для ручного управления свечением RGB ленты можно применить трех клавишный настенный выключатель, предназначенный для включения люстр и светильников в бытовую сеть 220 В. Электрическая схема подключения тогда будет иметь следующий вид.

Резисторы R1-R3 служат для ограничения тока и их можно устанавливать в любом месте цепи питания кристаллов одного цвета. По этой схеме можно подключать RGB ленты, рассчитанные на напряжение питания как 12 В, так и 24 В.

Как видно из схемы, плюсовой вывод блока питания подключается непосредственно к плюсовому выводу светодиодной ленты, который является общий для светодиодов всех цветов, а минусовой вывод подключается к R, G и B контактам ленты через выключатель. Коммутатором из трех выключателей можно получить семь цветов свечения ленты. Это самый простой, надежный и дешевый способ управления цветами свечения RGB ленты.

Принцип работы электронного контроллера

Для получения бесконечного количества цветов свечения RGB ленты и в автоматическом режиме динамическое изменение величины светового потока, вместо выключателей используют электрический блок, который называется RGB контроллер. Его включают в разрыв цепи между блоком питания и RGB лентой. Обычно в комплект контроллера входит пульт дистанционного управления, позволяющий на расстоянии управлять режимом его работы, и как следствие режимом свечения светодиодной ленты.

Так как для работы светодиодной ленты требуется, как правило, напряжение постоянного тока 12 В (реже 24 В), то для подключения ее к электросети переменного тока 220 В применяется блок питания или адаптер, преобразующий переменное напряжение в напряжение постоянного тока, которое через разъемное соединение подается на блок контроллера.

Рассмотрим принцип работы RGB контроллера на примере самого простого и широко применяемого контроллера модели LN-IR24. Он состоит из трех функциональных узлов – контроллера управления RGB, силовых ключей и микросхемы инфракрасного сенсора (ИК). Микросхема контроллера прошита на требуемый алгоритм работы светодиодной ленты. Управление микросхемой контроллера осуществляется сигналом, поступающим с микросхемы сенсора ИК. На ИК сенсор управляющий сигнал поступает при нажатии кнопок на пульте дистанционного управления.

Управление подачей питающего напряжения на светодиодную ленту осуществляется с помощью трех полевых транзисторов, работающих в ключевом режиме. При поступлении сигнала с микросхемы контроллера управления RGB на затвор транзистора, его переход сток-исток открывается, и через светодиоды начинает протекать ток, в результате чего они начинают излучать свет. Управление яркостью свечения светодиодов осуществляется за счет высокочастотного изменения ширины импульсов подаваемого питающего напряжения (широтно-импульсной модуляции).

Выбор блока питания и контроллера для RGB ленты

Блок питания для RGB светодиодной ленты, необходимо выбирать, исходя из напряжения ее питания и потребляемого тока. Наиболее популярны светодиодные ленты на напряжение постоянного тока 12 В. Ток потребления по цепям R, G и B можно узнать из этикетки или определить самостоятельно, воспользовавшись справочными данными на светодиоды, изложенными в таблице на странице сайта Справочная таблица параметров популярных SMD светодиодов. Принято мощность потребления ленты указывать на метр ее длины.

Рассмотрим на примере как определить мощность потребления RGB ленты неизвестного типа на напряжение питания 12 В. Например, нужно подобрать блок питания и контроллер для RGB ленты длиной 5 м. Первое что необходимо сделать, определить тип RGB светодиодов установленных на ленте. Для этого достаточно измерять размер боковых сторон светодиода. Допустим, получилось 5 мм×5 мм. По таблице определяем, что такой размер имеет светодиод типа LED-RGB-SMD5050. Далее нужно подсчитать количество корпусов светодиодов на метре длины. Допустим, получилось 30 штук.

Один кристалл светодиода потребляет ток 0,02 А, в одном корпусе размещено три кристалла, следовательно суммарный ток потребления одного светодиода составит 0,06 А. На одном метре длины 30 светодиодов, умножаем ток на количество 0,06 А×30=1,8 А. Но диоды включены по три последовательно, значит, реальный ток потребления метра ленты будет в три раза меньше, то есть 0,6 А. Длина нашей ленты пять метров, следовательно, суммарный ток потребления составит 0,6 А×5 м=3 А.

Расчеты показали, что для питания RGB ленты длиной пять метров нужен блок питания или сетевой адаптер с выходным напряжением постоянного тока 12 В и током нагрузки не менее 3 А. Блок питания должен иметь запас по току, поэтому был выбран, адаптер модели АРО12-5075UV, рассчитанный на ток нагрузки до 5 А. При выборе блока питания нужно учесть, что выходной его разъем должен подходить к разъему RGB контроллера.

При выборе контроллера надо учесть, что ток потребления по отдельно взятому каналу R, G или B будет в три раза меньше. Следовательно, для нашего случая нужно брать контроллер, рассчитанный на напряжение 12 В и максимально допустимым током нагрузки на канал не менее 3 А/3=1 А.

Этим требованиям соответствует, например, RGB контроллер LN-IR24B. Он рассчитан на ток нагрузки до 2 А (можно подключить до 10 метров RGB ленты). Позволяет включать и выключать ленту, выбирать 16 статических цветов и 6 динамических режимов дистанционно, с расстояния до восьми метров, с помощью элегантного пульта ДУ. Питающее напряжение на контроллер подается с блока питания или сетевого адаптера с помощью коаксиального DC Jack. RGB-контроллер LN-IR24B имеет малый вес и габаритные размеры.

Внешний вид подготовленного по результатам расчета комплекта для освещения светодиодной лентой показан на фотографии. В комплект входит блок питания модели АРО12-5075UV, RGB контроллер LN-IR24B с пультом дистанционного управления и RGB светодиодная лента.

Если потребуется подключить несколько пятиметровых RGB лент, то потребуется более мощный контроллер, например, CT305R, позволяющий выдавать ток до 5 А на светодиоды одного цвета. Этим контроллером можно управлять не только с помощью пульта дистанционного управления, но и по сети с компьютера, превратив тем самым RGB освещение в цветомузыкальное сопровождение при прослушивании музыки.

Соединять последовательно светодиодные ленты длиной более пяти метров недопустимо, так как токоведущие дорожки самой ленты имеют малое сечение. Такое подключение приведет к снижению светового потока на участке ленты, превышающего длину пять метров. Если нужно подключить несколько пятиметровых светодиодных лент, то проводники каждой из них подключаются непосредственно к контроллеру.

В мощных моделях контроллеров для подключения внешних устройств используются клеммные колодки, в которых провода зажимаются с помощью винта. Рядом с клеммами обязательно нанесена маркировка. INPUT (IN) означает вход, к этим клеммам подключается внешний блок питания, с которого подается питающее напряжение для самого контроллера и светодиодных лент. Полярность обозначена дополнительными знаками «+» и «-». Несоблюдение полярности при подключении блока питания может вывести контроллер из строя.

Группа клемм для подключения RGB ленты обозначена надписью OUTPUT (OUT) и означает выход. Цвета обозначены буквами R (красный), G (зеленый), B (синий) и V+ (это общий провод любого другого цвета). От ленты обычно идут тоже цветные провода и достаточно просто присоединить их цвет в цвет.

При подключении светодиодных лент нужно применять провода достаточного сечения. Выбору сечения провода посвящена отдельная статья сайта «Выбор сечения провода».

Замечу, что к любому RGB контроллеру, соответствующему по току, можно с успехом подключить монохромную светодиодную ленту. Тогда появится возможность с помощью пульта дистанционного управления менять режим ее свечения – включать, выключать, менять яркость, устанавливать динамический режим изменения яркости.

Андрей 22.03.2021

Добрый день, Александр!
Мне нужно сделать RGB ленту длиной 25 метров от одного контроллера. Как лучше это сделать?
У меня пока один вариант, это параллельно подключить 2 ленты по 5 метров к контроллеру с блоком, а последующие 3 ленты по 5 метров присоединять последовательно к каждому из концов с применением усилителей RGB и подключенными к ним дополнительными блоками питания, но мне подсказали, что нужно устанавливать перед каждым новым отрезком (блоком питания) диод, что бы при выходе из строя одного из блоков другие не перегорели, приняв нагрузку на себя. Если этот вариант рабочий, то подскажите какой диод нужно ставить, просто я в этом не разбираюсь.
Лента 5050 30 светодиодов на метр.

Александр

Здравствуйте, Андрей!
Схема ваша рабочая, но я бы не стал подключать RGB усилители к концам лент, подключенных с контроллеру. При выходе из строя этих лент погаснут все к ним подключенные.
Целесообразнее усилители RGB подключать непосредственно к RGB выходу контроллера. Ток по этим проводам будет протекать меньше ампера и подойдут провода любого сечения.
Усилители можно запитать как от одного блока питания, так и от отдельного для каждого. Тут уже все зависит от расстояния между лентами, усилителями и контроллером.
Про диоды я не понял. Если выйдет из строя любой из блоков питания в системе, то это никоим образом не повлияет на другие блоки питания. Просто перестанет работать контроллер или усилитель RGB, запитанный от него и подключенная к нему лента перестанет светиться.
Вот если бы вы для надежности один контроллер или усилитель запитывали от двух блоков питания, соединив их выходы параллельно, то тогда действительно потребовались бы диоды для их развязки. Но все же светодиодная лента не военных объект и резервирование экономически не целесообразно. Тем более, что современная техника, при правильном монтаже и соблюдении правил ее эксплуатации, достаточно надежна.

Игорь 07.04.2021

Добрый день.
Могу ли я включить параллельно два выхода, например, R и G контроллера? Я хочу использовать только два цвета две монохромных ленты, чтобы не «гулял» третий выход контроллера? Не сгорят ли транзисторы? Или может нужна развязка этих двух выходов перед соединением?
Спасибо.

Александр

Здравствуйте, Игорь.
Для исключения влияния параллельного подключения монохромных лент на выходные ключи контроллера нужно к отрицательному выводу ленты подключить два простых диода стрелкой от ленты и их выводы уже подключить к выводам, например, R и G контроллера. Вторую ленту можно подключить таким же образом к выводам контроллера R и B, или в любом другом сочетании.
Желательно использовать диоды Шоттки (у них падение напряжения маленькое и поэтому меньше греются). Диоды должны быть рассчитаны на больший ток, чем потребляет лента. Напомню, что у RGB контроллеров общий провод является положительным.

Способы подключения светодиодной ленты

   Подключение одной светодиодной ленты стандартного размера (5 метров) достаточно просто. Для этого просто необходимо подключить её к блоку питания, а его к электрической сети 220 В. Стандартная цветовая маркировка шнура блока питания для подключения светодиодной ленты следующая: красный цвет – это плюс, а черный или синий соответственно это минус. Возможна также другая вариация маркировок. Перед окончательным подключением проводов, попробуйте запитать светодиодную ленту и проверить её. Если вы перепутаете минус с плюсом, не чего страшного не случится. Светодиодная лента просто не будет светиться. Поменяйте местами провода и проверьте работоспособность ленты. Есть также блоки питания, в которых изначально нет выведенных проводов. В данном случае вам придётся подключить необходимые провода к зажимам блока питания. Подключить провода не сложно, так как зажимы блока питания промаркированы.



Пример маркировки зажимов блока питания

    Блок питания оснащен тремя контактами для подключения внешней бытовой сети 220В (“N”, “L” и “GND”), и двумя контактами для подключения светодиодного освещения (“-V” и ”+V”).

Для подключения проводов к светодиодной ленте необходимо обеспечить хороший контакт. Существует два способа подключения питающего провода к светодиодной ленте:
1) Использование специального коннектора. Для подсоединения питающего провода достаточно взять коннектор, отодвинуть специальную зажимную пластину, надвинуть коннектор на край светодиодной ленты и вернуть на место зажимную пластину. Теперь осталось присоединить провод, идущий от коннектора к блоку питания.



Пример специальных коннекторов

 2) Присоединить питающий провод с помощью пайки. Если вы имеете навыки пайки проводов, то вы сможете без труда присоединить провод к светодиодной ленте, сэкономив средства на приобретение коннекторов, особенно если вы планируете установку нескольких светодиодных лент. Данный способ соединения отличается высокой надежностью.

Пример подключения 5 метров одноцветной светодиодной ленты к блоку питания

Схема подключения от 1 до 5 метров светодиодной ленты к блоку питания

    В этой схеме подключения используется один блок питания. При этом его мощность должна соответствовать суммарной мощности светодиодной ленты.

Если у вас есть необходимость подключения нескольких светодиодных лент, то вам необходимо знать некоторые нюансы. Не рекомендуется подключать вторую ленту к первой последовательно, так как на подключенной ленте будет наблюдаться значительное падение напряжения и она будет тусклее светиться. Кроме того, первая лента может перегреваться, так как ее токопроводящие дорожки рассчитаны на ток одной ленты. Перегрев в свою очередь значительно сокращает срок службы светодиодов.

Для подключения двух светодиодных лент необходим блок питания большой мощности. Если пространство для установки блоков питания ограничено, например, вы хотите его установить непосредственно в каркас подвесного потолка, то можно подключить ленты несколько иным способом.

Следующая схема подключения двух одноцветных светодиодных лент предусматривает использование двух блоков питания. То есть в данном случае каждая из светодиодных лент будет запитана от отдельного блока питания. Примеры подключения приведены ниже.

Пример подключения более 5 метров одноцветной светодиодной ленты к блоку питания

Схема подключения двух и более светодиодных лент от одного блока питания

В этой схеме подключения используется один блок питания. При этом, его мощность должна соответствовать суммарной мощности двух или более светодиодных лент.

Для того чтобы подвести питание 12 вольт до второй ленты, необходимо к выходу блока питания подсоединить удлиняющий провод. Второй конец провода подсоединить ко второй ленте. Таким образом, ток потечет по проводу, а не по дорожкам первой светодиодной ленты.

Сечение провода рекомендуем взять побольше примерно 1,5 мм., чтобы в нем не было потерь  напряжения.

Пример подключения светодиодных лент использую два блока питания

Схема подключения светодиодных лент с двумя блоками питания



При такой схеме, удлиняющий провод подключается к сети 220 вольт и протягивается к блоку питания второй ленты. В этом случае сечение провода достаточно 0,75 мм.

Схема подключения одной и нескольких RGB светодиодных лент

Основной отличительной особенностью подключения RGB лент – это наличие еще одного устройства  – контроллера. Контролер предназначен для управления цветами ленты и интенсивностью свечения светодиодов.

   Данный тип светодиодной ленты несколько отличается от одноцветной ленты. Подключение RGB ленты осуществляется при помощи четырех проводов. Три провода предназначены для управления цветами: синим, красным и зеленым. Четвертый провод – общий. Как на контроллере, так и на концах светодиодной ленты нанесена маркировка выводов: «B» — синий; «R» — красный; «G» — зеленый; «V+» — провод питания.

Подключение светодиодной ленты к контроллеру может быть выполнено как пайкой, так и при помощи специальных коннекторов.

Специальный коннектор для подключения RGB ленты

Если вы хотите подключить еще одну светодиодную RGB ленту, то вам необходимо учесть общую суммарную нагрузку светодиодных лент. Она должна быть меньше номинальной нагрузки контроллера и блока питания.

Контроллер рассчитан на определенный ток нагрузки.
   Для подключения нескольких светодиодных лент существует RGB усилители. Усилитель сохраняет синхронность управления цветами и интенсивностью свечения светодиодов. То есть в данном случае обе ленты будут работать синхронно.

Вторая светодиодная лента подключается к RGB усилителю, а он, в свою очередь, к основной ленте. Питание усилителя осуществляется от блока питания. Можно использовать как отдельный блок питания для усилителя, так и основной. Соответственно, общий блок питания для контроллера и усилителя будет сравнительно больших размеров. Поэтому целесообразнее будет приобрести два блока питания для подключения отдельно контроллера и усилителя.

Различные варианты подключения светодиодной RGB ленты приведены ниже.

Схема подключения светодиодной RGB ленты

Схема параллельного подключения двух светодиодных RGB лент

Схема подключения второй светодиодной RGB ленты через RGB усилитель





Как подключить светодиодную ленту для дома к сети 220В схема.

Подключение светодиодной ленты к 220 своими руками.

В этой статье будут рассмотрены различные варианты как подключить светодиодную ленту к бытовой электросети 220 Вольт своими руками. Светодиодные ленты питаются постоянным током с напряжением 12 или 24 Вольта, поэтому их нельзя подключать напрямую в розетку 220V, необходим соответствующий блок питания.

Светодиодная лента, как правило, продается в катушках по 5 метров. Простая схема подключения 5 метров светодиодной ленты к сети 220В будет выглядеть так:

Входные провода блока питания подключаются к сети 220V: коричневый — фаза, синий – ноль, и желто-зеленый — заземление (часто не используется). Выходные провода подключаются к светодиодной ленте. При подключении ленты к блоку питания важно соблюдать полярность: плюс к плюсу, минус к минусу. На шлейфе ленты всегда есть обозначение полярности, провода на катушках с лентой так же маркированы цветом: красный – плюс, черный – минус. Если перепутать полярность – лента работать не будет.

Далее, схемы подключения будут различаться в зависимости от используемых компонентов и количества подключаемой ленты.

Параллельное подключение светодиодной ленты.

При подключении более 5 метров важно помнить: катушки светодиодной ленты подключаются к питанию только параллельно. Последовательное подключение не гарантирует нормальной работы ленты.

Что это значит. Нельзя подключать к концу первой ленты начало второй. При таком подключении, ток для питания второй ленты потечет по токопроводящим дорожкам первой ленты, которые на этот избыточный ток не рассчитаны. Первая лента начнет перегреваться, что значительно сократит срок её службы.

При параллельном подключении, каждый участок ленты подключается к блоку питания независимо от остальных. Для этого достаточно подсоединить каждый участок ленты к блоку питания отдельными проводами.

Есть еще один вариант параллельного подключения светодиодной ленты — протянуть от блока питания одну линию, к которой будут подключаться участки ленты в нужных местах. Схема такого способа подключения будет выглядеть так:

Потери напряжения

На схеме выше можно заметить, что каждый участок светодиодной ленты подключен к линии с двух сторон. Это необязательное условие, которое поможет избежать некоторых проблем. При использовании мощной светодиодной ленты (14,4W/м и более), по всей длине её участков происходят потери напряжения, которые выражаются в снижающейся яркости свечения ближе к концу участка. А при использовании многоцветной RGB ленты, могут возникнуть искажения цветов. Для устранения данных проблем, каждый участок следует подключать с обеих сторон.

Как подключить светодиодную ленту к диммеру.

Диммеры для светодиодных лент питаются от 12/24V и подключаются к цепи между блоком питания и светодиодной лентой. К выходу блока питания подключается вход диммера, затем к выходу диммера подключается светодиодная лента. Важно помнить о соблюдении полярности. Рассмотрим схему, как подключить светодиодную ленту для дома к диммеру:

Мощность диммера должна быть достаточной для подключения необходимого количества ленты. Если же мощность диммера меньше суммарной мощности подключаемой ленты – необходимо использовать усилитель.

Схема подключения светодиодных лент с усилителем.

Мощности диммера для светодиодных лент бывает недостаточно, тогда вместе с диммером используется усилитель. К диммеру подключается лента, суммарной мощностью, не превышающей мощность диммера, затем выход диммера подключается к входу (“Input”) усилителя. К выходу (“Output”) усилителя подключается оставшаяся лента, если её суммарная мощность не превышает мощность усилителя. Затем к входу питания (“Power”) усилителя подключается блок питания 12V. Это может быть второй отдельный блок питания или подключение к первому блоку питания, если его мощности достаточно для питания всей ленты. Рассмотрим схему подключения светодиодной ленты к усилителю своими руками:

Таким образом, с помощью усилителей можно подключить любое количество ленты к одному диммеру.

Подключение многоцветной светодиодной RGB ленты.

Обязательным условием, при использовании RGB ленты, является наличие RGB контроллера. В отличие от одноцветной ленты, светодиодная лента RGB подключается четырьмя проводами, а не двумя. Это обусловлено спецификой работы такой ленты – в каждом диоде находятся три кристалла разных цветов: красный (R — red), зеленый (G — green) и синий (B — blue). Три провода отвечают за управление соответствующими цветами, четвертый отвечает за питание. Смешивая эти три цвета в разных пропорциях, можно добиться практически любых оттенков. Таким смешением и занимается RGB контроллер. Провода светодиодной ленты RGB обычно маркированы цветами: красный – R, зеленый – G, синий – B, черный или белый – питание «+». На шлейфе ленты так же всегда имеется маркировка. Четыре провода RGB ленты подключаются к соответствующим разъемам RGB контроллера, контроллер подключается двумя проводами к блоку питания.

Необходимо помнить, что мощность RGB контроллера, как и в случае с диммерами, должна быть достаточной для подключения необходимого количества светодиодной ленты.

Подключение RGB усилителя.

Если мощности RGB контроллера недостаточно для подключения всей необходимой ленты, используется RGB усилитель. Принцип подключения такой же, как и в случае с одноцветным усилителем, но с поправкой на 4 контакта у RGB ленты. К RGB контроллеру подключается светодиодная лента, суммарной мощностью, не превышающей мощность контроллера, затем выход RGB контроллера подключается к входу (“Input”) RGB усилителя. К выходу (“Output”) RGB усилителя подключается оставшаяся лента, если её суммарная мощность не превышает мощность усилителя. Затем к входу питания (“Power”) усилителя подключается блок питания 12V. Это может быть второй отдельный блок питания или подключение к первому блоку питания, если его мощности достаточно для питания всей ленты.

Таким образом, с помощью RGB усилителей можно подключить любое количество RGB ленты к одному RGB контроллеру.

Подключение управляемой ленты SPI.

Для использования управляемой SPI ленты необходим специальный SPI контроллер. На управляемой ленте имеются 4 контакта: DIN+ (сигнал управления), +12V (питание «+»), и два контакта GND (земля, питание «–»). DIN+ , +12V и один GND подключаются к соответствующим выходам SPI контроллера, а +12V и второй GND каждой катушки подключаются к соответствующим выходам блока питания. Следует обратить внимание на стрелки на управляемой ленте – они указывает направление сигнала, порядок подключения таких лент должен соответствовать направлению сигнала.

Схемы подключения светодиодной ленты 12-24В

Схема подключения одноцветной светодиодной ленты 12 В длиной до 5 метров

Для подключения одноцветной светодиодной ленты понадобятся только блок питания и сама светодиодная лента.



Плюсовой и минусовой провода ленты (обычно красный и черный соответственно) подключается к плюсовому и минусовому проводам (или разъемам) выхода постоянного тока блока питания с соблюдением полярности.



Вход блок питания подключается к сети переменного тока напряжением 220V, например, к розетке или выводам освещения.

Обычно в блоках питания используется следующая цветовая маркировка проводов: коричневый – фаза, синий – ноль, желтый/зелёный – защитное заземление. Если вы не уверены, что заземление сети выполнено правильно, то подключать его не стоит. В пластиковых блоках питания провод защитного заземления отсутствует.

Схема подключения одноцветной светодиодной ленты 12 В длиной до 5 метров с диммером

Для подключения одноцветной светодиодной ленты длиной до 5 м с использованием диммера понадобятся блок питания, диммер для лент и катушка светодиодной ленты.

Для изменения яркости свечения светодиодной лентой используется специальный диммер. Диммер устанавливается в разрыв между блоком питания и светодиодной лентой. При выборе диммера следует обращать внимание на такой параметр, как максимальная мощность устройства. Мощность подключенной ленты, а соответственно и длина подключаемой ленты не должны превышать допустимую мощность диммера.

Плюсовой и минусовой провода ленты (обычно красный и черный соответственно) подключаются к плюсовой и минусовой клемме выхода (out) диммера.

Вход (in) диммера подключается к выходу (out) блока питания. Все соединения выполняются с соблюдением полярности.

Вход блок питания подключается к сети переменного тока напряжением 220V, например, к розетке или выводам освещения. Обычно в блоках питания используется следующая цветовая маркировка проводов: коричневый – фаза, синий – ноль, желтый/зелёный – защитное заземление. Если вы не уверены, что заземление сети выполнено правильно, то подключать его не стоит. В пластиковых блоках питания провод защитного заземления отсутствует.



Схема подключения RGB (многоцветной) светодиодной ленты 12 В длиной до 5 метров

Для подключения многоцветной светодиодной ленты по данной схеме понадобятся блок питания, RGB-контроллер и светодиодная лента RGB.

Для подключения светодиодной ленты RGB используется специальный RGB-контроллер. RGB-контроллер устанавливается в разрыв между блоком питания и светодиодной лентой. При выборе RGB-контроллера следует обращать внимание на такой параметр, как максимальная мощность устройства. Мощность подключенной ленты, а соответственно и длина подключаемой ленты не должны превышать допустимую мощность диммера.

Плюсовой провод ленты подключается к плюсовой клемме выхода (out) диммера.

Провода “R”, “G”, “B” подключаются к соответствующим разъемам выхода (out) диммера.

Вход (in) RGB-контроллера подключается к выходу (out) блока питания. Все соединения выполняются с соблюдением полярности.

Вход блок питания подключается к сети переменного тока напряжением 220V, например, к розетке или выводам освещения. Обычно в блоках питания используется следующая цветовая маркировка проводов: коричневый – фаза, синий – ноль, желтый/зелёный – защитное заземление. Если вы не уверены, что заземление сети выполнено правильно, то подключать его не стоит. В пластиковых блоках питания провод защитного заземления отсутствует.



Схема подключения одноцветной светодиодной ленты 12 В длиной более 5 метров

Для подключения одноцветной светодиодной ленты длиной до 20 м понадобятся только блок питания и 4 катушки светодиодной ленты по 5 м.



Если требуется подключить более 10 м. ленты, то каждая лента подключается к выходу блоку непосредственно или при помощи дополнительных проводов. Не допускается подсоединение ленты друг за другом, когда начало следующей ленты подключается к концу предыдущей. Это связано с тем, что через первую ленту будет протекать слишком большой ток, что вызовет перегрев ленты и приведет к преждевременному выходу её из строя. Провод ко всем следующим лентам ведется параллельно предыдущим лентам.



Плюсовые и минусовые провода лент (обычно красные и черные соответственно) подключаются к плюсовому и минусовому проводам (или разъемам) выхода постоянного тока блока питания с соблюдением полярности.

Вход блока питания подключается к сети переменного тока напряжением 220V, например, к розетке или выводам освещения. Обычно в блоках питания используется следующая цветовая маркировка проводов: коричневый – фаза, синий – ноль, желтый/зелёный – защитное заземление. Если вы не уверены, что заземление сети выполнено правильно, то подключать его не стоит. В пластиковых блоках питания провод защитного заземления отсутствует.



Схема подключения RGB (многоцветной)  светодиодной ленты 12 В длиной более 5 метров

Для подключения RGB многоцветной светодиодной ленты по данной схеме понадобятся блок питания, RGB-контроллер и светодиодная лента RGB.

Если требуется подключить более 5 м ленты, то каждая лента подключается к RGB-контроллеру непосредственно или при помощи дополнительных проводов. Не допускается подсоединение ленты друг за другом, когда начало следующей ленты подключается к концу предыдущей. Провод ко всем следующим лентам ведется параллельно предыдущим лентам.

Плюсовые провода лент подключается к плюсовой клемме выхода (out) диммера.

Провода “R”, “G”, “B” подключаются к соответствующим разъемам выхода (out) диммера.

Вход (in) RGB-контроллера подключается к выходу (out) блока питания. Все соединения выполняются с соблюдением полярности.

Вход блок питания подключается к сети переменного тока напряжением 220V, например, к розетке или выводам освещения. Обычно в блоках питания используется следующая цветовая маркировка проводов: коричневый – фаза, синий – ноль, желтый/зелёный – защитное заземление. Если вы не уверены, что заземление сети выполнено правильно, то подключать его не стоит. В пластиковых блоках питания провод защитного заземления отсутствует.



Схема подключения многоцветной RGB светодиодной ленты 5-20 м.

Схема подключения многоцветной RGB светодиодной ленты 5-20 м.

Для создания многоцветной подсветки потребуется лента мультицвет RGB. Светодиодная лента RGB подключается по тому же принципу, как и одноцветная, но для управления цветом используется специальный контроллер RGB. Контроллер RGB в цепи подключения устанавливается между лентой и блоком питания. Подача тока с блока питания идет на контроллер, с контроллера по каналам уходит на ленту. Выбирая тот или иной контроллер, важно помнить что, мощность подключаемой ленты не должна превышать мощности контроллера. Если вы подключаете светодиодную ленту более 5 метров, то каждая лента подключается к контроллеру к контроллеру параллельно, с помощью дополнительных проводов.

1. Провод с плюсом подключается к плюсу контроллера.
2. Провода цветные (R G B) подключаются к разъемам выхода контроллера. Важно следовать указаниями и не перепутать цвета при подключении.
3. Вход контроллера подключается к выходу блока питания. Обязательно соблюдать значение «плюс» и «минус».
4. Блок питания подключается к сети 220 В.

• Список товаров
  • Список товаровВсе товары
    • DMX / SPI — Светодиодные трубки
    • Аварийное освещение
    • Автомобильный свет
    • Белт-лайт
    • Выключатели и розетки
    • Гирлянды и украшения
    • Дюралайт светодиодный
    • Инструмент и расходники для монтажа
    • Источники питания
    • Коннекторы, провода, крепеж
    • Лампочки
    • Лента светодиодная (LED)
    • Линейки светодиодные
    • Модули светодиодные
    • Наборы светодиодные
    • Неон гибкий светодиодный (led)
    • Новогодний декор
    • Оптоволоконный световой кабель
    • Прожекторы светодиодные (LED)
    • Профиль для светодиодной ленты
    • Светильники и люстры
    • Светодиодное архитектурное освещение
    • Удлинители электрические
    • Управление светом
    • Управляемые гибкие панели
    • Фито освещение для растений
    • Фонари светодиодные
    • Bluetooth колонка
    • Монетницы — кошельки
    • Замки биометрические
    • Набор подсветки Аmbilight для ТВ и монитора
    • Подводное освещение
    • Освещение на солнечной батарее
• Лента светодиодная
  • Светодиодная лента RGB многоцветная
    • IP20-IP33 открытая RGB лента
    • IP65
    • RGB — IP67
    • IP68
    • RGB Лента — 5 В
    • RGB Лента — 12 В
    • RGB Лента — 24 В
    • RGB Лента — 220 В
    • RGB Лента — на батарейках
  • Светодиодная лента 220 вольт
    • Комплектующие для ленты 220 вольт
    • Светодиодная лента 220 вольт
    • SMD3528-220В
    • SMD5050-220В
    • SMD5730-220В
    • SMD2835-220В
    • SMD3014-220В
    • Mix white (3-цветная лента)
    • SMD 3038-220
  • Светодиодная лента 24 вольта
    • Одноцветная 2-PIN — Лента 24 В
    • RGB 4-PIN — Лента 24 В
    • Термолента — 2835 24 В
  • Светодиодная лента 12 вольт
    • 3528,2835 — 12 вольт (одноцветная)
    • 5050, 5630 — 12 вольт (одноцветная)
    • 3014 — 12 вольт (одноцветная)
  • Светодиодная лента 5 Вольт
    • Одноцветная — Лента 5 В
    • RGB — Лента 5 В
  • Сверхяркая светодиодная лента «ЛЮКС»
  • RGBW — Светодиодная лента MIX
  • MIX White
  • SMD 2835
    • IP20-33
    • IP65
    • IP67
    • IP68
  • SMD 3014
    • IP20-33
    • IP67
  • SMD 3528
    • IP20-33
    • IP65
    • IP67
  • SMD 5050
    • IP20-IP33
    • IP65
    • IP68
    • IP67
  • SMD 5054 (ПОВЫШЕННОЙ ЯРКОСТИ)
    • IP33
  • SMD 5630-5730
    • IP20-33
    • IP65
    • IP67
  • Термостойкая светодиодная лента
    • Акция! — Отрезки светодиодной Термо ленты
    • Термолента 120 диодов
    • Термолента 180 диодов
    • Термостойкая лента RGB ,RGBW, RGBWW
    • Термостойская лента с диодами COB
  • Узкая светодиодная лента 5mm
  • Фито лента (светодиодная фитолента для растений)
  • (ZIGZAG 3D) светодиодная лента
  • Программируемая SPI — DMX (RGB)
    • WS 2811, 2812, 2815 IC
    • 6803 (DMX)
    • 9 каналов
    • Бегущие огни
  • Комплекты светодиодной ленты
    • Наборы LED подсветки от USB порта
    • Наборы интеллектуальной LED подстветки с датчиком движения
    • Наборы для освещения растений (фито)
  • Светодиодные ленты «Дизайн ЛЮКС»
  • Остатки и отрезки ленты
    • Отрезки термостойкой ленты
  • Светодиодная лента на батарейках
  • Неоновая лента
  • Широкая сверхмощная светодиодная лента
  • RGB+CCT
  • Светодиодная лента COB
• Прожекторы
  • Прожекторы 12-24 Вольт
    • Прожекторы повышенной яркости — 12 вольт
    • Люкс серия
    • Стандарт серия
    • Про серия
  • Прожекторы 220 вольт
  • Прожекторы COB
  • Прожекторы многодиодные — SMD
  • Прожекторы сверхяркие
    • SMD — «Лайт»
    • SMD — «Премиум»
    • COB — «Премиум»
    • Миниатюрные — «Премиум»
  • Прожекторы с датчиком движения
  • Прожекторы с солнечной панелью
  • Прожекторы переносные с аккумулятором
  • Прожекторы с линзой
  • Прожекторы с креплением на столб
    • Лайт серия
    • Люкс серия
    • Про серия
    • Модульные прожекторы
  • Прожекторы RGB (мультиколор)
    • Стандарт серия
    • Слимм серия
  • Линейный прожектор
  • Миниатюрные — прожекторы
  • Модульные — Прожекторы сборные
    • Кронштейн для крепления модульного прожектора
  • Многодиодные SMD серия light solution (лайт солюшн)
  • Облегченные Универсальные — прожекторы
  • Тонкие прожекторы (SLIM)
  • SMD серия «Компакт»
• Наши покупатели
• Светильники
  • Встраиваемые и врезные светильники
    • Встраимовые светильники гипсовые GU5. 3
    • Врезные светильники в алюминиевом корпусе.
    • C контурной подсветкой (SOL)
    • Врезные светильники в пластиковом корпусе
  • Декоративные настенные светильники
  • Линейные светодиодные светильники
    • Линейные светильники серии Люкс-Лайт D
    • Линейные светильники серии Люкс-Лайт S
    • Фасадные линейные светильники
    • Фито линейные светильники для растений
    • Линейные светильники T8 (стыкуются между собой)
    • Линейные светильники «Стандарт»
    • Узкие линейные светильники
    • Линейные светильники T5 (стыкуются между собой)
    • Линейные светильники серии Люкс-Лайт W
    • Влагозащищенные линейные светильники IP65
    • С выключателем на взмах руки
  • Консольные светильники для установки на столб
    • «Кобра» серия
    • «Streetlight» серия
    • Модульные консольные светильники
  • Накладные светодиодные светильники
    • Светильники сфера
    • Светильники квадрат
    • Накладные светильники гипсовые GU5. 3
    • Влагозащищенные — IP65
  • Светильники ЖКХ
  • Светильники контурной подсветки «Тоннель»
  • Светодиодные панели
    • Светодиодные панели — Светильники встраиваемые и накладные
  • Светильники с выключателем на взмах руки
    • Акссесуары для светильников с выключателем от взмаха руки
  • Светильники на солнечной батарее
  • Светильники светодиодные с датчиками движения и освещенности
  • Cветильники настенные БРА
    • Декоративные светильники
  • Светильники точечные гипсовые GU5.3
  • Освещение для торговых и складских помещений
  • Точечные светодиодные светильники
  • Фасадные светодиодные светильники
    • Фасадные линейные светильники — Wall Washer Lght
  • Светильники трековые
  • Пыле-влаго-защищенные светильники
• для РастенийФИТО — ОСВЕЩЕНИЕ
• КонтроллерыRGB CCT SPI MIX

  КОНТРОЛЛЕРЫ ОСВЕЩЕНИЯ — УПРАВЛЕНИЯ СВЕТОДИОДАМИ

• Список категорий товаров
  • DMX / SPI — Светодиодные трубки
    • DMX — Светодиодные трубки
    • SPI — Светодиодные трубки
    • D формы — Светодиодные трубки
    • Круглой формы — Светодиодные трубки 360°
    • Трубки в алюминиевом корпусе
    • Аксессуары для подключения световых трубок
    • Трубки с аккумулятором
  • Аварийное освещение
  • Автомобильный свет
    • Лампы головного света (ближний, дальний)
    • Лампы в противотуманные фары (птф)
    • Сверхяркие авто лампы (ближний, дальний, птф)
    • Лампы в стоп-сигналы, повороты, габариты, задний ход, салонное освещение
    • Универсальные лампы и цоколи
    • Обманки (резисторы, декодеры)
    • h2
    • h4
    • h5
    • H7
    • H8
    • H9
    • h21
    • h23
    • h26
    • h37 (880, 881)
    • HB2/9003
    • HB1 (9004)
    • HB3 (9005)
    • HB4 (9006)
    • HB5 (9007)
    • 9012 (HIR2)
  • Белт-лайт
    • E27
    • G40
  • Выключатели и розетки
    • Беспроводные радио выключатели
    • Розетки
    • Подразетники
    • Выключатели
    • Умные розетки
  • Гирлянды и украшения
    • Белт Лайт
    • Гирлянды
    • Декоративные светильники
    • Ели искусственные
    • Светодиодный Дюралайт
    • Сосульки светодиодные
    • Новогодние украшение на ёлку
    • Светодиодные украшения 3D фигуры
  • Дюралайт светодиодный
    • Аксессуары для подключения Дюралайта
    • Дюралайт круглый
  • Инструмент и расходники для монтажа
    • Для пайки
    • Измерительное оборудование
    • Паяльники
    • Гидроизоляционные лаки
    • Клей
    • Отвертки
    • Скотч
    • Вспомогательное оборудование
    • Инструмент для зачистки и обрезки
    • Изоляционная лента
    • Термоусадочная трубка
  • Источники питания
    • Блоки питания в защитном кожухе
    • Блоки питания влагозащищенные
    • Блоки питания DC12V
    • Блоки питания DC5V
    • Блоки питания DC24V
    • Сетевые адаптеры
    • Узкие блоки питания
    • Батарейки, аккумуляторы, зарядные устройства
    • Дождестойкие блоки питания
    • Трансформаторы AC 220 / АС 24
  • Коннекторы, провода, крепеж
    • Аксессуары для гибкого неона
    • Аксессуары для термоленты
    • Аксессуары — SPI трубки
    • Аксессуары — DMX трубки
    • Гофра для кабеля
    • Для ленты 220 вольт
    • Коннекторы 8 мм — ленты 5-12 В. (3528, 2835, 3014)
    • Коннекторы 10 мм — ленты 5-12 В. (5050, 5630)
    • Коннекторы и соединители 4 pin, RGB ленты 5-12 В.
    • Коннекторы и соединители 5 pin, RGBW ленты 5-12 В.
    • Коннекторы и соединители 6 pin, RGB+ССT ленты 5-12-24 В
    • Провод и кабель
    • Разъемы / штекеры
    • Соединители кабеля
    • Сетевые вилки 220 вольт
    • ТЕРМОУСАДКА
    • Аксессуары для Дюралайта
    • Коннекторы для SPI
    • Влагостойкие коннеторы для светодиоднх лент 5-24В
  • Лампочки
    • Светодиодные лампы
    • Лампы Эдисона (ретро)
    • Комплектующие для ламп
    • Фито лампы для растений
    • Лампы аварийного освещения
  • Лента светодиодная (LED)
    • Светодиодная лента RGB многоцветная
    • Светодиодная лента 220 вольт
    • Светодиодная лента 24 вольта
    • Светодиодная лента 12 вольт
    • Светодиодная лента 5 Вольт
    • Сверхяркая светодиодная лента «ЛЮКС»
    • RGBW — Светодиодная лента MIX
    • MIX White
    • SMD 2835
    • SMD 3014
    • SMD 3528
    • SMD 5050
    • SMD 5054 (ПОВЫШЕННОЙ ЯРКОСТИ)
    • SMD 5630-5730
    • Термостойкая светодиодная лента
    • Узкая светодиодная лента 5mm
    • Фито лента (светодиодная фитолента для растений)
    • (ZIGZAG 3D) светодиодная лента
    • Программируемая SPI — DMX (RGB)
    • Комплекты светодиодной ленты
    • Светодиодные ленты «Дизайн ЛЮКС»
    • Остатки и отрезки ленты
    • Светодиодная лента на батарейках
    • Неоновая лента
    • Широкая сверхмощная светодиодная лента
    • RGB+CCT
    • Светодиодная лента COB
  • Линейки светодиодные
    • Линейки / Полоски — 12 Вольт
    • Линейки / Полоски — 220 Вольт
    • Линейки / Полоски — 4014
    • Линейки / Полоски — 5630
    • Линейки / Полоски 7020
    • Линейки / Полоски — 2835
    • Линейки / Полоски — 3014
    • Фито Линейки / Полоски — для растений
    • Линейки / Полоски — Узкие
  • Модули светодиодные
    • Модули 220 вольт
    • Модули с линзой
    • Модули многоцветные RGB
    • Линейные модули
    • Квадратные модули
    • Модули 1 диод
    • Модули 2 диода
    • Модули 3 диода
    • Модули 4 диода
    • Пиксельные модули
    • COB модули
  • Наборы светодиодные
    • Наборы LED подсветки от USB порта
    • Наборы интеллектуальной LED подстветки с датчиком движения
    • Комплекты «фито» для освещения растений
    • Наборы с лентой «Бегущая волна» (Бегущие огни), 2811, 2812, 6803
  • Неон гибкий светодиодный (led)
    • Светодиодный неон 220В
    • Светодиодная неон 12В
    • Неон круглый 360°
    • El провод электролюминесцентный — узкий декоративный неон
    • Аксессуары для гибкого неона
    • Контроллеры для подключения EL провода
    • Светодиодный неон 24В
    • Термостойкий неон (до 100°)
  • Новогодний декор
  • Оптоволоконный световой кабель
    • Источники света для оптоволоконного кабеля
    • Оптоволоконный световой кабель
    • Крепежные головки и концевые зажимы
    • Аналог Cariitti
  • Прожекторы светодиодные (LED)
    • Прожекторы 12-24 Вольт
    • Прожекторы 220 вольт
    • Прожекторы COB
    • Прожекторы многодиодные — SMD
    • Прожекторы сверхяркие
    • Прожекторы с датчиком движения
    • Прожекторы с солнечной панелью
    • Прожекторы переносные с аккумулятором
    • Прожекторы с линзой
    • Прожекторы с креплением на столб
    • Прожекторы RGB (мультиколор)
    • Линейный прожектор
    • Миниатюрные — прожекторы
    • Модульные — Прожекторы сборные
    • Многодиодные SMD серия light solution (лайт солюшн)
    • Облегченные Универсальные — прожекторы
    • Тонкие прожекторы (SLIM)
    • SMD серия «Компакт»
  • Профиль для светодиодной ленты
    • Алюминиевый профиль
    • Заглушки к профилю
    • Эран для профиля
    • Крепеж для профиля
    • Плинтус для светодиодной подсветки
  • Светильники и люстры
    • Люстры потолочные
    • Настенно-потолочные светильники
    • Светодиодные ночники
    • Настольные светильники
    • Освещение витрин
    • Трековые светильники
  • Светодиодное архитектурное освещение
    • Светильники контурной подсветки
    • Линейные фасадные светильники
    • Фасадные светильники
    • Светодиодные трубки управляемые SPI
    • Светящийся бордюр
  • Удлинители электрические
  • Управление светом
    • DMX — Системы управления светом
    • Усилители для светодиодов
    • Диммеры — регулятор мощности
    • Контроллеры освещения — управления светодиодами
    • Датчики движения
    • Беспроводные выключатели
    • Фотореле ( датчик освещенности )
    • Реле времени — таймеры включения
    • Датчики включения — взмах руки
    • Умные SMART розетки
    • Источники света для оптоволокна
  • Управляемые гибкие панели
  • Фито освещение для растений
    • Лента светодиодная (фито)
    • Комплекты фито ленты светодиодной+питание
    • Линейки фито светодиодные
    • Фито прожекторы для растений
    • Фито лампы светодиодные для растений
    • Светильники Фито
  • Фонари светодиодные
    • Многофункциональные аварийные фонари
    • Фонари на аккумуляторах
    • Фонари с датчиком движения
    • Фонари в форме выключателей
    • Фонари налобные
    • Фонари с магнитным креплением
    • Фонари с солнечной панелью
  • Bluetooth колонка
  • Монетницы — кошельки
  • Замки биометрические
  • Набор подсветки Аmbilight для ТВ и монитора
  • Подводное освещение
  • Освещение на солнечной батарее

Нет товаров

Определить Доставка

0руб Итого

Оформить заказ

был добавлен для сравнения.

был удален из сравнения.

Продолжить покупки Сравнение

Как подключить светодиодные ленты RGB?

RGB означает цвета трех каналов: красный, зеленый и синий в светодиодах RGB. Различные цвета светодиодов можно получить, изменяя три цветовых канала и накладывая их друг на друга. Каждый источник света RGB имеет 256 уровней яркости, а 256 уровней цветов света RGB могут сочетать в общей сложности около 16,78 миллионов цветов. Светодиодные чипы

SMD 5050, 4040, 3838, 3535, 020 и 4713 используются в светодиодных лентах RGB. Среди них 5050 является наиболее часто используемым светодиодным чипом и называется светодиодной лентой 5050 RGB. 020 и 4713 – это RGB-освещение с боковым излучением, угол излучения которого особенно подходит для прилавков и промежутков с узкими монтажными позициями, а также для боковой проекции выставленных товаров.

Три канала RGB объединены в один светодиод. Светодиодные полосы RGB могут быстро менять различные цвета, как использовать светодиодные полосы RGB столько, сколько вы хотите, продолжайте смотреть.

Как установить светодиодную ленту RGB?

Наличие схемы подключения светодиодной ленты RGB делает подключение светодиодной ленты RGB простым, а процесс подключения несложным. Теперь мы шаг за шагом расскажем, как установить светодиодную ленту RGB.

Перед подключением светодиодных лент убедитесь, что питание отключено и объекты не повреждены. Будут использованы следующие инструменты: светодиодная лента RGB, контроллер светодиодной подсветки RGB, блок питания для светодиодов, отвертка и инструмент для зачистки проводов.

Шаг 1. Подключите светодиодную ленту RGB к контроллеру светодиодной подсветки RGB.

На конце светодиодной ленты RGB есть удлинитель, который легко подключить к контроллеру светодиодов RGB. Светодиодные ленты RGB имеют четыре провода, три отрицательных полюса и один положительный полюс. Метки светодиодной ленты RGB соединяются с такими же метками на светодиодном контроллере одна за другой.

Винты на контроллере светодиодной подсветки RGB затянуты. Перед подключением отверткой ослабьте его, вставьте провод и затяните.

1) Как подключить светодиодную ленту RGB после резки?

Припаяйте кусок 4-контактного оголенного провода к точке соединения светодиодной ленты RGB после обрезки, а затем выполните вышеуказанное соединение.

2) Как соединить светодиодную ленту RGB с вилкой?

Если у вашей светодиодной ленты RGB есть вилка, отрежьте вилку перед жестким подключением, используйте инструмент для зачистки проводов, чтобы обнажить внутреннюю жилу провода, а затем подключите ее.

Шаг 2. Подключите контроллер светодиодной подсветки RGB к источнику питания.

Вход контроллера светодиодов RGB подключен к источнику питания, выход предназначен для подключения светодиодной ленты RGB. Соедините положительный и отрицательный полюса, чтобы завершить соединение, обратите внимание, что красный провод — положительный, а черный — отрицательный. Пожалуйста, будьте очень осторожны, чтобы не перепутать полярность.

В процессе использования светодиодной ленты RGB мощность ленты RGB может потреблять только 80% от контроллера светодиодной RGB-подсветки и источника питания, что является безопасным и долговечным. Проверьте, не перегружена ли ваша светодиодная лента.

Шаг 3. Вставьте блок питания в розетку.

Проверьте правильность подключения светодиодной ленты RGB.

Почему светодиоды RGB не загораются? Если обнаружено, что светодиод RGB не загорается, это может быть связано с неправильным подключением положительных и отрицательных полюсов или плохим контактом со светодиодными контактами светодиодной ленты RGB.

Как закрепить светодиодные ленты? Посмотрите видео ниже, чтобы научить вас находить и решать проблему, когда светодиод не включается.

Как установить светодиодные ленты RGB на большие расстояния?

Длина светодиодной ленты RGB обычно составляет 5 метров. Если для вашего светодиодного проекта требуется 20 или даже 30 метров, что эквивалентно 4 или даже 6 светодиодным лентам RGB, как его установить? Мы предлагаем вам следующие четыре варианта установки.

1. Если вы собираетесь купить светодиодную ленту RGB, вы можете напрямую выбрать сверхдлинную светодиодную ленту RGB постоянного тока.

Светодиодная лента постоянного тока RGB может работать на расстоянии 30 метров без падения напряжения, и для установки на большие расстояния не требуется дополнительных затрат на проводку. Мы используем увеличивающийся источник питания, чтобы решить проблему падения напряжения на светодиодной ленте, поэтому напряжение и мощность светодиодной ленты с постоянным током будут больше, чем у обычной светодиодной ленты с постоянным напряжением. Это примечательный аспект.

Если вы считаете, что это не проблема, вы можете взглянуть на нашу светодиодную ленту постоянного тока 24 В RGB и светодиодную ленту постоянного тока RGB 48 В.

2. Если вы приобрели несколько лент RGB, не беспокойтесь, мы также приложим решение.

1) Используйте светодиодный усилитель RGB

Если вы подготовили несколько светодиодных лент RGB, контроллеры светодиодной подсветки RGB и блоки питания и готовитесь к их установке, вы можете использовать этот метод подключения.

В текущей ситуации, когда есть падение напряжения, можно использовать светодиодный усилитель для усиления ослабленного сигнала, чтобы добиться такого же цвета и яркости, как у сверхдлинной светодиодной полосы.

Мощность усилителя светодиода RGB должна быть больше, чем мощность светодиодной полосы RGB, к которой он подключен, и лучше оставить место для избыточной мощности.

Ниже приведены два способа подключения усилителя RGB-подсветки.

• Светодиодная полоса усилителя RGB серии RGB.

• Светодиодный усилитель RGB, параллельная светодиодная лента RGB.

2) Использование светодиодного контроллера RGB RF автоматически синхронизирует

Может быть, вы наблюдаете за контроллером светодиодного освещения RGB, который можно использовать для управления светодиодными лентами RGB на сверхдальнем расстоянии? Вы можете уделить немного времени, чтобы взглянуть на контроллеры светодиодной подсветки RF RGB, которые определенно дадут вам что-то полезное.

Светодиодный контроллер RGB RF имеет три метода управления: ручной пульт дистанционного управления, настенный пульт дистанционного управления с сенсорной панелью и смартфон с WiFi-Relay. Один RF-контроллер может принимать до 10 пультов дистанционного управления, а несколько RF-контроллеров светодиодного освещения могут управляться одним пультом дистанционного управления, реализуя многозонное групповое управление.

Радиочастотный контроллер получает сигнал дистанционного управления и автоматически передает его другим контроллерам в пределах 30 метров между каждым светодиодным контроллером, что может увеличить расстояние до более чем 100 метров между пультом дистанционного управления и самым дальним контроллером.

3) Используйте декодер DMX

Если вы хотите применить светодиодную ленту для крупномасштабных проектов или коммерческого освещения, декодер DMX — хороший выбор.

Декодер DMX512 преобразует стандартный цифровой сигнал управления DMX512/1990 в сигнал управления PWM, так что обычными светодиодами RGB без функции декодирования можно управлять с консоли DMX512.

Декодер DMX подключен к светодиодной ленте RGB, эта световая полоса RGB является адресом, а несколько светодиодных лент RGB имеют несколько адресов. Адрес канала декодера может быть установлен произвольно.

• Несколько светодиодных лент RGB расположены каскадом.

• Подключение одной светодиодной ленты RGB.

Как подключить светодиодные ленты (схема прилагается)

Светодиодные ленты становятся все более популярными в различных условиях. Многим людям нравится современный внешний вид, который они создают, а также тот факт, что их относительно легко установить. В этой статье подробно рассказывается, как подключать различные типы светодиодных лент, включая одноцветные, настраиваемые белые, RGB, RGBW, RGBCCT и адресные светодиодные ленты.

Чтобы лучше понять, как подключать провода, нам нужно сначала узнать о падении напряжения и параллельном соединении.

1 Падение напряжения

2 Параллельное соединение

3 ШИМ-усилитель

4 Как подключить одноцветные светодиодные ленты Драйверы светодиодов с регулируемой яркостью

4. 2.1 Схема подключения драйвера светодиодов с регулируемой яркостью 0–10 В

4.2.2 Схема подключения симисторного драйвера светодиодов с регулируемой яркостью

4.2.3 Схема подключения драйвера светодиодов с регулируемой яркостью DALI

4.3 Одноцветные светодиодные ленты Wring со светодиодными контроллерами

4.3.1 Без ШИМ-усилителя

4.3.2 С ШИМ-усилителем

4.4 Скручивание одноцветных светодиодных лент с декодером DMX512

5 Подключение настраиваемых белых светодиодных лент

5.1 Скручивание настраиваемых белых светодиодных лент с диммируемыми светодиодными драйверами

5.1.1 Драйвер белых светодиодов DALI DT8

5.2 Перестраиваемые белые светодиодные ленты со светодиодными контроллерами

5.2.1 Без ШИМ-усилителя

5.2.2 С ШИМ-усилителем

5.3 Перестраиваемые белые светодиодные ленты с DMX52 декодер

5. 4 Настраиваемые белые светодиодные ленты с двумя проводами

6 Как подключить светодиодные ленты RGB

6.1 Wring Светодиодные ленты RGB с диммируемыми светодиодными драйверами

6.1.1 Драйвер DALI DT8 RGB LED

6.2 Светодиодные ленты Wring RGB со светодиодными контроллерами

6.2.1 Без усилителя ШИМ

6.2.2 С усилителем ШИМ

6.3 Светодиодные ленты Wring RGB с декодером DMX512

7 Как подключить светодиодные ленты RGBW3

7.1 Светодиодные ленты Wring RGBW с регулируемыми драйверами светодиодов

7.1.1 Драйвер светодиодов DALI DT8 RGBW

7.2 Светодиодные ленты Wring RGBW с контроллерами светодиодов

7.2.1 Без ШИМ-усилителя

7.2.2 С усилителем PWM

7.3 Wring Светодиодные ленты RGBW с декодером DMX512

8 Как подключить светодиодные ленты RGBCCT

8. 1 Wring Светодиодные ленты RGBW с диммируемыми драйверами светодиодов

8.1.1 Драйвер светодиодов DALI DT8 RGBW

8.2 Wring Светодиодные ленты RGBW со светодиодными контроллерами

8.2.1 Без ШИМ-усилителя

8.2.2 С ШИМ-усилителем

8.3 Wring Светодиодные ленты RGBW с декодером DMX512

9Как подключить адресуемые светодиодные ленты

9.1 Как подключить адресные светодиодные ленты SPI

9.1.1 Адресные светодиодные ленты SPI только с каналом данных

9.1.2 Адресные светодиодные ленты SPI с каналами данных и часов

9.1 .3 Адресные светодиодные ленты SPI с каналами данных и резервными каналами данных

9.2 Как подключить адресные светодиодные ленты DMX512

10 Люди также спрашивают

10.1 Что такое 4 провода на светодиодной ленте RGB?

10.2 Как подключить несколько светодиодных лент?

10. 3 Можно ли сращивать светодиодные ленты?

10.4 Сколько светодиодных лент можно подключить к одному источнику питания?

10.5 Как лучше подключить светодиоды последовательно или параллельно?

10.6 Можно ли подключить светодиодные ленты?

10.7 Как подключить несколько светодиодных лент к источнику питания?

10.8 Какой блок питания нужен для светодиодных лент?

10.9 Все ли светодиодные ленты нуждаются в трансформаторе?

10.10 Можно ли подключить светодиодные ленты к выключателю?

10.11 Что такое 3 провода на регулируемых белых светодиодных лентах?

10.12 Что такое 2 провода на светодиодных лентах?

11 Заключение

Падение напряжения

Падение напряжения на светодиодной ленте означает, что печатная плата и провода потребляют напряжение, в результате чего часть светодиодной ленты рядом с блоком питания светится ярче, чем конец. Нам нужно избегать несоответствия яркости, вызванного падением напряжения.

Мы можем избежать проблемы падения напряжения, подключив несколько светодиодных лент к источнику питания параллельно, а не последовательно.

В качестве альтернативы мы можем использовать сверхдлинные светодиодные ленты постоянного тока.
Дополнительную информацию о падении напряжения см. в статье Что такое падение напряжения на светодиодной ленте?

Параллельное подключение

Самый распространенный способ избежать проблем с падением напряжения — параллельное подключение нескольких светодиодных лент к блоку питания, контроллеру или усилителю.

параллельное подключение светодиодной ленты

Другой способ — подключить оба конца светодиодной ленты к одному и тому же источнику питания, контроллеру или усилителю.

светодиодная лента с обоих концов

Убедитесь, что НЕ для последовательного подключения нескольких лент к источнику питания, контроллеру или усилителю.

последовательное подключение светодиодной ленты

ШИМ-усилитель

Все светодиодные контроллеры выводят ШИМ-сигнал. Если светодиодный контроллер не выдает достаточной мощности, ШИМ-усилитель может увеличить мощность ШИМ, что позволит светодиодному контроллеру управлять достаточным количеством светодиодных лент.

Как подключить одноцветные светодиодные ленты

Одноцветные или монохромные светодиодные ленты являются самыми простыми. Он имеет только два провода и может излучать свет только определенного цвета.

Одноцветная светодиодная лента

Одноцветная светодиодная лента Wring с нерегулируемыми светодиодными драйверами

Наиболее распространенной является одноцветная светодиодная лента, подключенная к нерегулируемому источнику питания без контроллера.

Обратите внимание, что мощность всей светодиодной ленты не должна превышать 80% от мощности блока питания, что является принципом 80% мощности блока питания.

параллельное подключение светодиодной ленты

Wring одноцветные светодиодные ленты с диммируемыми светодиодными драйверами

Иногда нам нужно отрегулировать яркость светодиодной ленты. Итак, нам нужно соединить одноцветную светодиодную ленту с диммируемым блоком питания.

Наиболее распространенными методами диммирования являются 0–10 В, Triac и DALI.

Схема подключения драйвера светодиода с регулируемой яркостью 0–10 В

Схема подключения одноцветной светодиодной ленты 0 Схема подключения 10 В

Схема подключения драйвера светодиода с регулируемой яркостью

Схема подключения симистора одноцветной светодиодной ленты

Схема подключения драйвера светодиодов DALI с регулируемой яркостью

Схема подключения одноцветных светодиодных лент dali

Одноцветные светодиодные ленты Wring со светодиодными контроллерами

Кроме того, одноцветные светодиодные ленты также могут быть подключены к контроллеру для регулировки яркости.

Без усилителя ШИМ

При подключении небольшого количества светодиодных лент с контроллером светодиодов усилитель светодиодов не требуется. Схема подключения контроллера одноцветной светодиодной ленты

без усилителя

С ШИМ-усилителем

Для больших проектов освещения требуется много светодиодных лент. Светодиодные усилители нужны, когда к контроллеру подключено много светодиодных лент.

схема подключения контроллера одноцветной светодиодной ленты с усилителем

Wring одноцветная светодиодная лента с декодером DMX512

одноцветная светодиодная лента схема подключения декодера dmx512

Как подключить настраиваемую белую светодиодную ленту

Светодиодная лента обычно имеет три провода и два светодиода с разной цветовой температурой. Вы можете отрегулировать яркость двух разных светодиодов CCT, чтобы изменить смешанный CCT.

регулируемая белая светодиодная лента

Перестраиваемая белая светодиодная лента Wring с регулируемыми драйверами светодиодов

В большинстве случаев регулируемые источники питания можно использовать только для регулировки яркости одноцветных светодиодных лент.

Однако DALI добавляет протокол DT8 для поддержки настраиваемых светодиодных лент белого цвета, RGB, RGBW и RGBCCT.

Драйвер DT8 для белых светодиодов DALI

Схема подключения dali для настраиваемых белых светодиодов DT8

Настраиваемые белые светодиодные ленты Wring со светодиодными контроллерами

Для небольшого количества светодиодных лент с регулируемой цветовой температурой требуется только настраиваемый контроллер белых светодиодов. Если число большое, то нужен ШИМ-усилитель.

Без ШИМ-усилителя

Подключение настраиваемого белого контроллера без схемы усилителя

С ШИМ-усилителем

Подключение настраиваемого белого контроллера со схемой усилителя

Перестраиваемые белые светодиодные ленты Wring с декодером DMX512 для светодиодных лент с регулируемой цветовой температурой.

Но мы можем использовать 3-канальный или 4-канальный выходной декодер DMX512 для управления светодиодной лентой с регулируемой цветовой температурой.

Схема подключения декодера белого цвета dmx512

Двухпроводная регулируемая светодиодная лента белого цвета

Имеется также двухпроводная светодиодная лента с регулируемой цветовой температурой.

Также имеется двухпроводная светодиодная лента с регулируемой цветовой температурой. 2-проводная светодиодная лента цветовой температуры может быть сделана более узкой для некоторых узких мест.

Для получения более подробной информации нажмите здесь.

Для 2-проводной настраиваемой светодиодной ленты требуется уникальный настраиваемый контроллер белых светодиодов.

Схема подключения 2-проводной перестраиваемой белой светодиодной ленты

Как подключить светодиодные ленты RGB

Светодиодная лента RGB имеет четыре провода, которые являются общими анодом, R, G и B.

Светодиодные ленты RGB в основном используются со светодиодными контроллерами, но также может использоваться с диммируемыми драйверами DALI DT8.

Светодиодная лента RGB

Светодиодная лента Wring RGB с диммируемыми светодиодными драйверами

DALI DT8 RGB Светодиодный драйвер

Схема подключения светодиодной ленты RGB dali DT8

Светодиодная лента Wring RGB со светодиодными контроллерами

Без ШИМ-усилителя

Подключение контроллера светодиодной ленты RGB без схемы усилителя

С усилителем ШИМ

Подключение контроллера светодиодной ленты RGB со схемой усилителя

Светодиодная лента Wring RGB с декодером DMX512 Светодиодная лента RGBW

Схема подключения декодера dmx512

Как подключить светодиодные ленты RGBW

Светодиодные ленты RGBW

Светодиодные ленты Wring RGBW с диммируемыми светодиодными драйверами

Драйвер светодиодной ленты DALI DT8 RGBW

Светодиодная лента rgbw Схема подключения dali DT8

Светодиодная лента Wring RGBW со светодиодным контроллером

Без ШИМ-усилителя

Контроллер светодиодной ленты rgbw без усилителя Схема подключения

С усилителем ШИМ

Контроллер светодиодной ленты rgbw с подключением усилителя схема

Светодиодная лента Wring RGBW с декодером DMX512

Светодиодная лента rgbw Схема подключения декодера dmx512

Как подключить светодиодную ленту RGBCCT

Светодиодная лента rgbcct

Светодиодная лента Wring RGBW с диммируемыми драйверами светодиодов

Драйвер светодиодной ленты DALI DT8 RGBW

Светодиодная лента rgbcct Схема подключения dali DT8

Светодиодная лента Wring RGBW с контроллерами светодиодов

Без ШИМ-усилителя ШИМ-усилитель

Контроллер светодиодной ленты rgbcct со схемой подключения усилителя

Wring Светодиодная лента RGBW с декодером DMX512

Светодиодная лента rgbcct со схемой подключения декодера dmx512

Как подключить адресные светодиодные ленты

Индивидуальная адресная светодиодная лента, также называемая цифровой светодиодной лентой, пиксельной светодиодной лентой, волшебной светодиодной лентой или светодиодной лентой цвета мечты, представляет собой светодиодную ленту с управляющими ИС, которые позволяют управлять отдельными светодиодами или группы светодиодов. Вы можете управлять определенной частью светодиодной ленты, поэтому она называется «адресной».
Для получения дополнительной информации вы можете прочитать Полное руководство по адресуемой светодиодной ленте.

Как подключить адресные светодиодные ленты SPI

Последовательный периферийный интерфейс (SPI) — это спецификация интерфейса синхронной последовательной связи, используемая для связи на короткие расстояния, в основном во встроенных системах. Интерфейс был разработан компанией Motorola в середине 1980-х годов и стал стандартом де-факто. Типичные приложения включают карты Secure Digital и жидкокристаллические дисплеи.

Светодиодная лента с адресацией SPI представляет собой светодиодную ленту, которая напрямую принимает сигналы SPI и изменяет цвет и яркость света в соответствии с сигналом. 9Адресная светодиодная лента 0003 spi

Адресная светодиодная лента SPI только с каналом данных

Адресная светодиодная лента spi только с проводом данных схема подключения Адресная светодиодная лента

SPI с каналами данных и резервными каналами данных Адресная светодиодная лента

spi с каналами данных и резервного копирования данных Схема подключения

Схема подключения адресных светодиодных лент DMX512

Адресная светодиодная лента DMX512 представляет собой светодиодную ленту, которая принимает сигналы DMX512 напрямую, без декодера DMX512 и изменяет цвет и яркость света в соответствии с сигналом.

Адресная светодиодная лента dmx512

Перед использованием адресной светодиодной ленты DMX512 вам необходимо установить адрес DMX512 для светодиодной ленты, и эту операцию необходимо выполнить только один раз.

Схема подключения светодиодной ленты dmx512

Вы можете скачать схему подключения светодиодной ленты dmx512 в формате PDF.

Настройка адреса DMX512

Люди также спрашивают

Что такое 4 провода на светодиодной ленте RGB?

Светодиодный светильник RGB с 4 проводами: черный, красный, зеленый и синий. Черный провод — это положительный полюс, а красный, зеленый и синий — отрицательный полюс, соответствующий красному, зеленому и синему свету светодиода.

Как запустить несколько светодиодных лент?

Подключите несколько светодиодных лент к источнику питания параллельно, чтобы избежать проблем с падением напряжения.

Можно ли склеивать светодиодные ленты?

Можно соединить несколько светодиодных лент вместе, но длина ряда не должна превышать 5 метров. Если длина последовательно соединенных светодиодных лент превышает 5 метров, оба конца необходимо подключить к источнику питания, чтобы избежать проблем с падением напряжения. При этом необходимо следить, чтобы общая мощность светодиодной ленты не превышала 80% от мощности блока питания.

Сколько светодиодных лент можно подключить к одному источнику питания?

К источнику питания можно подключить любое количество светодиодных лент, но при этом необходимо подключать их параллельно и следить за тем, чтобы общая мощность светодиодных лент не превышала 80% от мощности.

Как лучше подключить светодиоды последовательно или параллельно?

Лучше подключать светодиодные ленты параллельно к источнику питания, чтобы избежать проблем с падением напряжения.

Можно ли подключить светодиодные ленты?

Вы можете подключить светодиодные ленты, но рекомендуется использовать разъемы для будущего обслуживания.

Как подключить несколько светодиодных лент к источнику питания?

Вы можете подключить несколько светодиодных лент к одному блоку питания с помощью разъемов или жесткой проводки.

Какой блок питания нужен для светодиодных лент?

Светодиодные ленты, как правило, имеют низковольтное постоянное напряжение на входе 12 В или 24 В, поэтому вам нужен источник постоянного напряжения на выходе 12 В или 24 В.

Все ли светодиодные ленты нуждаются в трансформаторе?

Нет, трансформаторы требуются только для светодиодных лент с низковольтным входом. Для высоковольтных светодиодных лент он может быть напрямую подключен к сети переменного тока 110 В или 220 В переменного тока.

Можно ли подключить светодиодные ленты к выключателю?

Не подключайте низковольтные светодиодные ленты к настенному выключателю. Поскольку выходное напряжение настенного выключателя составляет 110 В переменного тока или 220 В переменного тока, это разрушит низковольтную светодиодную ленту. Но можно подключить высоковольтную светодиодную ленту к настенному выключателю.

Что такое 3 провода на регулируемых белых светодиодных лентах?

Настраиваемая белая светодиодная лента имеет 3 провода: коричневый, белый и желтый. Коричневый провод — это положительный полюс светодиодной ленты, а белый и желтый — отрицательный полюс светодиодной ленты, соответствующий белому и теплому белому свету соответственно.

Что такое 2 провода на светодиодных лентах?

Одноцветная светодиодная лента имеет 2 провода, обычно красный и черный, соответствующие положительному и отрицательному.

Заключение

Думаю, после прочтения этой статьи у вас уже есть понимание того, как подключать разные виды светодиодных лент.

LEDYi — фабрика, специализирующаяся на производстве высококачественных светодиодных лент и светодиодных неоновых ламп по индивидуальному заказу. Мы были основаны в 2010 году и сейчас имеем современный беспыльный цех площадью более 5000 квадратных метров, более 200 сотрудников и команду разработчиков из 15 человек.

Если у вас есть вопросы, мы всегда готовы помочь вам.

Просмотр Подробнее продукты >>

• LinkedIn
• Facebook
• Twitter
• . от нескольких факторов: длины полосы и ее типа. Как правило, стандартная длина светодиодной ленты составляет пять метров. По типу ленты делятся на монохромные и RGB ленты. Как правильно выбрать светодиодную ленту смотрите здесь: Как выбрать и купить качественную светодиодную ленту. В этой же статье рассмотрим схемы подключения одноцветных светодиодных лент.

  При покупке блока питания для светодиодной ленты обратите внимание на соответствие его номинальной мощности потребляемой мощности светодиодной ленты. Если вы планируете подключить несколько светодиодных лент, то соответственно выбирайте блок питания, номинальная мощность которого немного превышает суммарную потребляемую мощность обеих лент. При выборе блока питания всегда делайте небольшой запас по мощности.

  Схема подключения одной или нескольких одноцветных светодиодных лент

  Подключить одну ленту стандартного размера (5 метров) достаточно просто. Для этого нужно подключить ленту к электросети, а ее к бытовой электросети 220 В. Если у вас блок питания со снятыми шнурами, то стоит ориентироваться на их цвет. Шнур для подключения к бытовой сети, как правило, имеет установленную вилку.

  Общепринятая цветовая маркировка шнура питания для подключения светодиодной ленты следующая: красный – плюс, черный или синий – минус соответственно. Возможны и другие маркировки.

  В любом случае перед окончательным подключением проводников попробуйте запитать светодиодную ленту. Если вы перепутали минус с плюсом, не переживайте, ничего страшного не произойдет. В этом случае светодиодная лента просто не будет светиться. Поменяйте местами проводники и проверьте работоспособность продукта.

  Существуют также блоки питания, у которых изначально не отсоединены шнуры. В этом случае нужно подключить необходимые шнуры к соответствующим клеммам блока питания. Подключить шнуры самостоятельно не составит труда, так как клеммы блока питания промаркированы. Если вы не разбираетесь в маркировке, прочтите инструкцию к данному изделию, поэтому должна быть приведена схема подключения блока питания к бытовой сети и непосредственно к ленте.

  Для окончательного подключения проводников к светодиодной ленте необходимо обеспечить хороший контакт. Подключить кабель питания к светодиодной ленте можно двумя способами.

  Во-первых, это использование разъема. Для подключения питающего провода достаточно взять разъем, нажать на специальную прижимную планку, вдавить разъем на край светодиодной ленты и вернуть прижимную планку на место. Теперь осталось подключить провод, идущий от разъема к блоку питания.

  Второй способ — подключение питающего провода пайкой. Если у вас есть навыки пайки проводников, то вы легко сможете подключить провод к светодиодной ленте, сэкономив деньги на покупке коннекторов, особенно если вы планируете установить несколько светодиодных лент. Этот способ соединения отличается высокой надежностью, так как со временем контакт провода с лентой не ухудшается, как это может быть при использовании соединителей.

  Если вам нужно соединить несколько светодиодных лент, то в этом случае нужно знать некоторые нюансы. Не рекомендуется подключать вторую ленту к первой последовательно, так как на подключенной ленте будет наблюдаться значительное падение напряжения. Кроме того, первая лента может перегреваться, так как ее токопроводящие дорожки рассчитаны на ток одной ленты. Перегрев в свою очередь значительно сокращает срок службы светодиодов. Правильный вариант – подключить вторую ленту к клеммам блока питания.

  Для соединения двух светодиодных лент необходим большой блок питания и соответственно достаточно большие габариты. Если место для установки блоков питания ограничено, например, вы хотите установить его прямо в каркас натяжного потолка, то соединить ленты можно немного другим способом.

  Следующая схема подключения двух одноцветных светодиодных лент предполагает использование двух блоков питания. То есть в этом случае каждая из светодиодных лент будет питаться от отдельного блока питания.

  Схема подключения одноцветной светодиодной ленты

  Схема параллельного подключения двух одноцветных светодиодных лент

  Схема подключения двух одноцветных светодиодных лент с двумя источниками питания

  При необходимости подключения небольшой части к светодиодной ленте еще одна, можно соединить их последовательно, то есть друг к другу. В этом случае падение напряжения будет незначительным или вовсе отсутствовать. Перед тем, как начать крепить вторую часть ленты, подключите ее к основной ленте и посмотрите, нет ли падения напряжения. Если все в порядке, то можно соединить две части ленты одним из предложенных выше способов.

  Кстати, для этого есть двусторонние разъемы.

  Схема подключения одной или нескольких светодиодных RGB лент

  В первой части статьи были рассмотрены схемы подключения одноцветной светодиодной ленты. В этой статье мы рассмотрим схемы подключения светодиодных RGB лент.

  Основной отличительной особенностью схем подключения RGB ленты является наличие в схеме еще одного устройства — контроллера. Это устройство предназначено для управления цветами ленты и интенсивностью светодиодов.

  Подключение светодиодной RGB ленты осуществляется следующим образом. В начале блок питания подключается к бытовой сети, затем к контроллеру. Особенности подключения блока питания приведены в первой части материала.

  Этот тип светодиодной ленты немного отличается от одноцветной ленты. Подключение RGB-лент осуществляется с помощью четырех проводников. Для управления цветами светодиодной ленты предназначены три проводника: синий, красный и зеленый. Четвертый провод общий. И контроллер, и концы светодиодной ленты помечены клеммами: «В» — синий; «Р» — красный цвет; «Г» — зеленый; «V+» — общий провод питания.

  Подключение светодиодной ленты к контроллеру может производиться как пайкой, так и с помощью разъемов.

  Если вам необходимо подключить еще одну светодиодную ленту RGB, то в этом случае нужно учитывать общую суммарную нагрузку светодиодной ленты. Она должна быть меньше номинальной нагрузки контроллера и блока питания.

  Обычно контроллер рассчитан на определенный ток нагрузки, который значительно меньше суммарного тока, потребляемого двумя полноразмерными лентами RGB. Что делать в этом случае?




  Для подключения нескольких светодиодных лент данного типа предусмотрены усилители RGB. Этот усилитель поддерживает синхронизацию управления цветом и интенсивностью светодиодов. То есть в этом случае обе ленты будут работать синхронно.

  Вторая светодиодная лента подключается к усилителю RGB, а он в свою очередь к основной ленте. Усилитель питается от блока питания. Вы можете использовать как отдельный блок питания для усилителя, так и контроллер основного питания. Соответственно общий блок питания для контроллера и усилителя будет относительно большим. Поэтому целесообразнее будет приобрести два блока питания для подключения отдельного контроллера и усилителя.

  Схема подключения светодиодной RGB ленты

  Схема параллельного подключения двух светодиодных RGB лент

  Схема подключения второй светодиодной RGB ленты через RGB усилитель

  Руководство по установке светодиодной ленты

  Благодарим за покупку светодиодную ленту Wavelux, Auralux или беспиксельную светодиодную ленту! Мы рады познакомить вас с новой волной освещения, которая штурмом захватывает мир. Светодиодные ленты могут обеспечить более равномерное освещение помещения и более интегрированный свет практически для всего. Благодаря развитию новых технологий светодиодные фонари более эффективны, служат дольше и более экологичны, чем почти любой другой свет на планете. Так что пристегнитесь, давайте приступим к делу.

  В этом руководстве вы узнаете о правильных методах установки, рекомендациях по использованию блоков питания и контроллеров, а также о том, чего следует избегать. Если у вас есть вопросы, связанные с установкой или устранением неполадок, пожалуйста, свяжитесь с нами.



  СОДЕРЖАНИЕ

  1. УСТАНОВКА
  2. ПРИНАДЛЕЖНОСТИ
  3. БЛОК ПИТАНИЯ
  4. КОНТРОЛЛЕРЫ
  5. Часто задаваемые вопросы
  6. МЕРЫ ПРЕДОСТОРОЖНОСТИ
  7. ГАРАНТИЯ





  1.        УСТАНОВКА



  На следующих рисунках показаны некоторые распространенные методы установки светодиодной ленты. Имейте в виду, когда это возможно, мы рекомендуем припаивать контакты поверх ленточных разъемов, особенно в больших установках. Они обеспечивают более продолжительное и надежное удержание и устраняют большую часть догадок при устранении неполадок.

  При пайке оголенных выводов или бочкообразных разъемов к светодиодной ленте мы рекомендуем добавить клей и термоусадочную трубку поверх области соединения, чтобы обеспечить надлежащее крепление светодиодной ленты. Обязательно смотрите на маркировку полосок, чтобы использовать правильную полярность.

  2.        ПРИНАДЛЕЖНОСТИ

  Наиболее распространенным аксессуаром является разъем постоянного тока. Как правило, на светодиодной ленте устанавливается разъем «мама», так как большинство настенных блоков питания поставляются с разъемом «папа». При переходе провода от светодиодной ленты к светодиодной ленте вы можете использовать ту же технику, добавив разъемы постоянного тока, чтобы отключить ее, или оголенные провода. Обязательно проклейте и термоусадкой или изоляционной лентой область соединения для достижения наилучших результатов.



  Чтобы помочь вам в этом, мы составили полезное практическое руководство по передовым методам пайки светодиодных лент. Следите за видео, отсканировав QR-код ниже.



  ИСПОЛЬЗОВАНИЕ СОЕДИНИТЕЛЕЙ



  Если для крепления светодиодной ленты используется соединительная арматура, FPC или другие соединители, см. приведенные ниже схемы. При использовании фитингов такого типа важно зафиксировать светодиодную ленту на месте перед установкой разъема, соблюдая крайнюю осторожность, чтобы не сдвинуть разъем после фиксации на месте. Поскольку контакты, как правило, имеют пружинную или контактную посадку, фиксация между светодиодной лентой и разъемом осуществляется только с запрессовкой, поэтому любое движение после закрепления разъема может привести к смещению точек контакта. После установки рекомендуется проверить каждый фитинг, чтобы убедиться в надежности соединения.

  Использование разъемов (продолжение)

  При использовании L, t или x -типа соединения, убедитесь, что поля на пола на стрип. . Как упоминалось ранее, обязательно добавляйте эти разъемы ТОЛЬКО после того, как светодиодная лента будет на месте. Из-за характера продуктов Pixel-Free LED мы НЕ рекомендуем использовать разъемы с защелкой для достижения наилучших результатов.

  РАЗЪЕМЫ ДЛЯ РЕЗКИ И ВОДОНЕПРОНИЦАЕМОГО ТИПА



  При резке ЛЮБОЙ светодиодной ленты важно резать только в точках, расположенных на передней или задней стороне каждой ленты. Он должен быть помечен ножницами и должен быть отрезан ровно, чтобы можно было использовать каждую сторону контактных площадок. Слишком глубокая обрезка с одной стороны затруднит или сделает невозможным использование этой части светодиодов.



  Водонепроницаемые соединители обеспечивают лучшую фиксацию, чем невлагонепроницаемые соединители, поскольку ограничивают изгибание ленты в месте соединения.

  ОБЪЕДИНЕНИЕ НЕСКОЛЬКИХ СВЕТОДИОДНЫХ ПОЛОС



  При объединении нескольких полосок совместите площадки для пайки, слегка перекрывая полоски. Обязательно проверьте полярность на каждой стороне светодиодной ленты. После пайки рекомендуется склеить обе стороны полосы в месте шва и добавить кусок прозрачной термоусадочной трубки для достижения наилучших результатов.



  С ИСПОЛЬЗОВАНИЕМ МОНТАЖНЫХ ЗАЖИМОВ

  При использовании зажимов убедитесь, что светодиодная лента надежно закреплена. Часто полезно иметь вторую пару рук, чтобы удерживать полоску на месте. Для большинства светодиодных лент рекомендуется располагать зажимы на расстоянии 0,3 м (~ 1 фут) друг от друга или меньше. При добавлении к изогнутым поверхностям рекомендуется добавить монтажный зажим до и после кривой.



  Для светодиодных лент высокой мощности характерен нагрев светодиодов. Для достижения наилучших результатов мы рекомендуем прикрепить светодиодную ленту к алюминиевой поверхности, чтобы рассеивать тепло, выделяемое светодиодной лентой. Это позволит светодиодам охлаждаться и дольше работать по сравнению с вашими светодиодами.



  3.       БЛОК ПИТАНИЯ

  При выборе блока питания важно использовать изолированные блоки питания постоянного тока и убедиться, что волна пульсаций источника постоянного напряжения составляет менее 5% для получения наилучших результатов. В зависимости от источника питания рекомендуется убедиться, что мощность источника питания на 20 % превышает потребление светодиодной ленты, чтобы гарантировать наличие достаточного напряжения для правильного управления освещением и избежать преждевременного повреждения источника питания. ПОЛЯРНОСТЬ ИМЕЕТ ЗНАЧЕНИЕ! Убедитесь в правильности положительного и отрицательного полюсов проводов при установке. Невыполнение этого требования может привести к непоправимому повреждению светодиодной ленты или блока питания.



  КОНФИГУРАЦИИ



  Ниже приведена обычная конфигурация для одного блока питания с несколькими светодиодными лентами.



  НЕСКОЛЬКО ИСТОЧНИКОВ ПИТАНИЯ


  источников питания на одну комнату или установку. Чтобы избежать падения напряжения на более длинных полосах, можно подключить полосу с обоих концов. ВАЖНО: ПОДКЛЮЧАЙТЕ СВЕТОДИОДНУЮ ПОЛОСКУ ТОЛЬКО С ОБОИХ КОНЦЕВ К ОДНОМУ ИСТОЧНИКУ ПИТАНИЯ. НИКОГДА НЕ ИСПОЛЬЗУЙТЕ БОЛЬШЕ ОДНОГО БЛОКА ПИТАНИЯ С ЭТОЙ КОНФИГУРАЦИЕЙ.

  4. Контроллеры

  , чтобы использовать любые диммеры Aurlux в линии между энергоснабжением, он рекомендуется для сохранения каждую светодиодную стрип. Это гарантирует правильное напряжение, выделенное для каждой светодиодной ленты.



  При использовании нескольких светодиодных лент RGB или RGBW на одном диммере можно комбинировать один и тот же цвет на каждом канале. Не забудьте прочитать требования к напряжению и потреблению на упаковке светодиодной ленты. НЕ превышайте максимальное допустимое значение для каждого канала на любом контроллере диммирования.

  Стенная пугала на стене

  При использовании стенов и комбинируя силу. отправил на диммер. Обычные настенные диммеры работают от 110 В или 24 В, но НЕ взаимозаменяемы. Следующая диаграмма относится к низковольтному настенному диммеру (24 В).

  Стенная пустышка (цветовой контроллер)

  Инструкции по установке

  . неудобный изгиб полосы. С этой полосой возможен изгиб из стороны в сторону и изгиб на 360°, но убедитесь, что минимальный диаметр изгиба составляет 120 мм (4,7 дюйма).

  УСТАНОВКА В ЛИНЕЙНЫЕ КАНАЛЫ ИЛИ ПОДЛОЖКИ

  Рекомендуется соблюдать осторожность при вставке полоски в каналы и различные подложки. Светодиод не должен иметь острых изгибов, поэтому будьте предельно осторожны при вставке или удалении полоски из канала. При установке длинных лент рекомендуется выполнять установку вдвоем, чтобы не повредить светодиодную ленту.

  5.       Часто задаваемые вопросы

  Почему светодиоды не светятся?

  ПРОВЕРЬТЕ СЛЕДУЮЩИЕ ЭЛЕМЕНТЫ:

  1. Если питание включено
  2. Если полярность подключена правильно (красный к +, черный к -)
  3. При коротком замыкании в блоке питания (может загореться индикатор блока питания)
  4. При коротком замыкании, вызванном автоматической защитой от короткого замыкания
  5. Если предохранитель сгорел. Если это так, замените предохранитель.

  Внимательно проверьте указанные выше элементы, чтобы убедиться, что полоска работает правильно.

  Почему светодиод имеет непостоянную яркость?

                        ПРОВЕРЬТЕ СЛЕДУЮЩИЕ ЭЛЕМЕНТЫ:

  1. Если есть перегрузка в источнике питания. Если это так, добавьте больше блоков питания.
  2. Если в длинной линии между светодиодом и источником питания слишком большие потери. В этом случае используйте более толстый кабель или укоротите провода к светодиоду.
  3. Если последовательно подключено слишком много светодиодных лент. Если да, отрегулируйте количество светодиодных лент. Обычно светодиодные ленты, работающие последовательно, не превышают 5 м (16,4 фута).

  Почему мигает светодиод?

                         ПРОВЕРЬТЕ СЛЕДУЮЩИЕ ЭЛЕМЕНТЫ:

  1. Хорошо ли контактирует область соединения. Если нет, попробуйте перепаять или переподключить
  .
  2. Если блок питания стабилен. Часто при использовании источника питания, который не рассчитан как минимум на 120% потребления светодиодов, источник питания может иметь негативные последствия, такие как стробирование, мигание или отключение через несколько секунд.



  6.       МЕРЫ ПРЕДОСТОРОЖНОСТИ

  • Используйте изолированный источник питания 24 В пост. Не используйте снижение напряжения RC или неизолированный источник питания для управления светодиодной лентой.
  • Чтобы гарантировать наличие достаточного напряжения для питания светодиодной ленты в любых условиях, убедитесь, что мощность источника питания на 20 % выше, чем потребляемая светодиодной лентой.
  • Не прикасайтесь к блоку питания переменного тока, когда он включен
  • Полярность имеет значение! Обязательно соединяйте положительные и отрицательные полюса проводов во время установки, чтобы избежать повреждения полосы.
  • Не царапайте, не деформируйте и не сгибайте изделие во время установки. Невыполнение этого требования может привести к непоправимому повреждению ленты.
  • Продукт не предназначен для погружения в воду и использования в плавательных бассейнах или гидромассажных ваннах
  • Рекомендуется профессиональная установка
  • Устанавливайте в помещении без химических веществ, таких как сера, кислота, галоген.
  • Температура окружающей среды должна находиться в диапазоне от -20℃ до 45℃.
  • Качество атмосферы не должно быть ниже национального вторичного стандарта.
  • Неводонепроницаемая полоса (IP33) может применяться только в помещении с влажностью не более 55%.
  • Полоска с гелевым покрытием (IP55) может выдерживать небольшое количество воды в течение короткого времени вместо того, чтобы подвергаться воздействию окружающей среды с влажностью более 80% в течение длительного времени.
  • Водонепроницаемая полоса из силиконовой трубки (IP65) может выдерживать воздействие атмосферы, но она может выдерживать только небольшое количество воды в течение короткого времени, вместо того, чтобы подвергаться воздействию окружающей среды с влажностью более 80% в течение длительного времени.
  • Водонепроницаемая лента с силиконовым наполнителем (IP67), продукт, который подходит для использования в помещении и на открытом воздухе, может кратковременно выдерживать давление под водой на глубине 1 м, если она хорошо защищена от экструзии и ультрафиолетового излучения.
  • Водонепроницаемая лента Nano (IP68), продукт, который подходит для использования внутри и снаружи помещений, может выдерживать давление под водой на глубине 1 м в течение длительного времени, если она хорошо защищена от экструзии и ультрафиолетового излучения.
  • Для обеспечения светового эффекта источник питания каждой полосы длиной 5 м должен быть подключен к основному источнику питания.
  • Чтобы обеспечить долгий срок службы полоски, не тяните сильно за полоску или провод питания во время установки и использования.
  • Для обеспечения стабильности и длительного срока службы полосы диаметр изгиба полосы не должен быть менее 60 мм. Лента не должна быть сложена, чтобы предотвратить повреждение светодиодных бусин.
  • Убедитесь, что провод правильно подключен к аноду и катоду (+/-). Выходная мощность должна соответствовать напряжению полосы.
  • Во избежание повреждения компонентов из-за перенапряжения или нестабильного тока используйте стабильный источник питания.
  • Пожалуйста, убедитесь, что продукт хорошо защищен во время установки, и предпримите соответствующие меры защиты от статического электричества.
  • Полоска рассеивает тепло во время использования, пожалуйста, убедитесь, что она находится в вентилируемом месте.



  7.       ГАРАНТИЯ НА ПРОДУКТ

  Гарантийный срок составляет три года для продуктов, находящихся в нормальном использовании. В случае любых дефектов, возникших в течение периода, качество которых подтверждено проверкой компании, продукт той же модели будет заменен бесплатно. 2、 Гарантия не распространяется ни на одно из следующего: (1). Любое повреждение продукта из-за использования не допускается в инструкции. (2). Любое повреждение продукта из-за разборки или неправильных действий пользователя. (3). Сильное повреждение внешнего вида или деформация изделия.



  Если у вас есть какие-либо вопросы или опасения по поводу установки светодиодов, позвоните или напишите нам по адресу: info@ellumiglow. com. Нажмите ЗДЕСЬ, чтобы загрузить копию для печати или автономного использования.

  Устройство и схема подключения RGB светодиодной ленты. Подключение RGB светодиодной ленты своими руками Подключение 2-х рядной ленты rgb и белого цвета

  • неправильная установка и подключение с ошибками

  Вот три основных правила и ошибки, на которые следует обратить внимание в первую очередь.

  1 правило

  Светодиодная лента подключается параллельно, отрезками не более 5 метров каждый.

  Продается даже в бухтах такого размера. Что делать, если вам нужно подключить 10 или 15 м? Казалось бы, соединил конец первого куска с началом второго и готово. Однако такое подключение запрещено. Почему так принято?

  Потому что пять метров — это расчетная длина, которую выдержат токоведущие дорожки ленты. При большей длине нагрузка превысит допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения. В начале полосы светодиоды будут светить ярко, а в конце — намного тусклее.

  Вот так будет выглядеть схема параллельного подключения света при длине диодных лент, превышающей допустимую:


  При этом лента может подключаться как с двух сторон, так и с одной. Подключение с двух сторон снижает нагрузку на токовые пути, а также помогает избежать неравномерного свечения в начале и конце ленты.


  Это особенно важно на мощной ленте — свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые много лет занимаются установкой светодиодной продукции. Единственный жирный минус — приходится тянуть дополнительные провода по всему освещению.

  2 линейка

  Светодиодная лента должна крепиться на алюминиевый профиль, выполняющий роль теплоотвода.

  В процессе работы лента нагревается, и эта температура негативно влияет на сами светодиоды. Они просто перегреваются и начинают терять яркость, постепенно деградируя и выходя из строя.

  Таким образом, лента, которая могла бы спокойно проработать 5-10 лет, без профиля сгорит через год, а может и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке безусловно.


  Единственная лента, где можно обойтись без нее, это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не так требовательна к теплоотводу.


  Особенно нужны теплоотводящие ленты, заполненные сверху силиконом. В них передача тепла происходит только через подложку, снизу. А этого иногда недостаточно. Если еще наклеить на какой-нибудь пластик или дерево, то охлаждения не будет вообще.

  3 правило

  Правильный выбор блока питания – залог долговременной и безопасной работы всей подсветки.

  Блок питания должен быть на 30% мощнее светодиодной ленты.

  Только тогда он будет нормально работать. Если подобрать впритык, ровно по мощности всех светодиодов, то блок будет постоянно работать на пределе. Естественно, такая работа скажется на продолжительности эксплуатации. Поэтому всегда давайте ему запас.


  Подключение светодиодной ленты

  Для монтажа освещения с помощью светодиодной ленты вам потребуется:
















  Установка блока питания 220В

  Если Вы не выполнили электромонтажные работы, то необходимо предварительно подключить напряжение 220В к точке подключения ленты. Для этого вырежьте стену, либо проложите кабель-канал и протяните по нему трехжильный кабель ВВГнг-Лс 3*1,5. Подведите его непосредственно к распределительной коробке, куда будет подключаться блок питания светодиодной ленты.


  Существующая распределительная коробка может использоваться там, где подключается основное освещение. Главное, чтобы место позволяло свободно подключать дополнительные провода и клеммники.

  Выключатель желательно устанавливать на светодиодной ленте на проводах 220 Вольт, а не перед лентой на отходящих 12-24В. В этом случае устройство не будет работать непрерывно. Более того, импульсным блокам противопоказано работать без нагрузки. Кроме того, уровень безопасности будет выше.


  Заранее проверьте и не перепутайте фазу, ноль и землю. Чаще всего ноль — синего цвета, заземляющая жила — желто-зеленого, а фазная — любых других цветов.
  Но нельзя доверять только цветовому кодированию! Подробнее о том, как без ошибок отличить ноль от фазы, смотрите в статье «Как определить фазу и ноль в электропроводке».


  Далее необходимо проложить кабель от этой распределительной коробки в штробе, гофрорукаве или в кабель-канале до будущего места установки блока питания. Для его размещения смонтируйте удобную полку. Его можно сделать из кусков фанеры или гипсокартона. Поставьте рядом диммер.


  Подключение блока питания

  Протянув кабель к блоку, можно переходить непосредственно к подключению проводов.

  • подсоедините фазный провод к разъему L
  • синяя жила — ноль, к клемме N
  • жёлто-зелёный — к клемме, обозначенной значком Pe или массой



  Подключение диммера

  Теперь нужно подключить диммер. Здесь используется гибкий установочный провод ПУГВ 1,5мм2 разных цветов. Например черный (для минусовых контактов) и красный (для плюсовых контактов).

  • отмерить и отрезать провод нужного сечения
  • зачистить концы и обжать наконечниками НШВИ

  Прежде всего соедините концы со стороны блока питания. Подключите отрицательный провод (черный) к клемме с маркировкой –V … Положительный провод (красный) к клемме с маркировкой + V .


  Оба провода должны быть подключены к диммеру сбоку Power IN (входная мощность). Подсоедините красный провод диммера к плюсовой клемме 9.0600 DC + , а другой провод к клемме минус DC-


  Далее снова идут монтажные работы по проводу. Протяните его в гофре от диммера до точки подключения к светодиодной ленте. Используйте тот же PGV. Если общая длина светодиодной ленты и подсветки превышает 5 метров, ленты соединяются параллельно. При этом каждый из них снабжается отдельным питанием.


  Подсоедините провода к клеммам диммера. Обычно они имеют маркировку Output Led. Для надежного контакта зачищенные концы жил лучше обжать наконечниками.


  Монтаж и пайка проводов на светодиодную ленту

  Можно переходить к монтажу самой ленты. Для этого его нужно измерить и разрезать на нужные кусочки. Это можно сделать не где угодно, а только там, где нарисован пунктир или ножницы.


  После обрезки провода можно припаять к специальным контактам на ленте. Для тех же целей, а также для соединения отдельных отрезков ленты друг с другом могут использоваться и коннекторы.


  Найдите минусовой контакт и подключите к нему черные провода. Другой провод идет на плюсовой контакт — красный. Не нагревайте паяльник до максимума, иначе вы легко сожжете подложку. Рекомендуемое время пайки — до 10 сек.


  Противоположные концы также очищаются и на них устанавливаются наконечники НШВИ.


  Еще раз напомним, что для лучшего охлаждения нужно только уложить светодиодную ленту на алюминиевый профиль. Он монтируется заранее.

  После всех этих работ все жилы проводов выводятся в одно место и соединяются с соответствующими питающими проводами, соблюдая фазировку (плюсовой и минусовой контакты).


  Подключение лучше всего производить с помощью клемм Wago.

  Светодиодные ленты уже давно используются для точечного освещения и в качестве основного освещения. Но помимо монохромных (монохромных) разных цветов есть управляемые RGB (Синяя, Зеленая, Красная) ленты, которые могут менять свой цвет. Одним из производителей таких устройств является Apeyron.

  Технология RGB

  Сама схема и работа многоцветной полосы имеют ряд особенностей.

  Отличия от обычной ленты

  Как и обычная лента RGB представляет собой печатную плату в виде узкой полосы, вдоль которой нанесены токопроводящие полоски. В отличие от стандартной, таких полос на RGB ленте не 2, а 4 или 5 — общих и по одной на каждый цвет.

  Резисторы и светодиоды устанавливаются на плату методом SMM (Surface Mounted Mevice), которые различаются в зависимости от типа ленты:

  • Монохромный. Они могут быть любого размера и необходимого цвета.
  • RGB. В нем используются светодиоды SMD 5050. Этот диод состоит из трех светодиодов в одном корпусе. В монохромной ленте они одного цвета, в многоцветной — другого (красного, зеленого и синего). Эта комбинация позволяет изменить цвет устройства или сделать его белым. Черный не дает света.
  • RGBW. Кроме цветных диодов в ленте установлены белые. Это дает дополнительные возможности для управления яркостью и цветом света.

  Помимо устройств, в которых все светодиоды одного цвета управляются одновременно, существуют устройства с чип-диодами. Они содержат микросхему, позволяющую управлять каждым светодиодом отдельно. Это дает возможность реализовать такие эффекты, как «бегущие огни» или «звездный дождь».

  Пример платы RGB ленты

  Преимущества и области применения

  Преимуществом таких светодиодных устройств является возможность изменения цвета освещения как вручную, так и заранее. заданной программе, а также организация различных световых эффектов — переливов цвета, мерцания или, при подключении контроллера к компьютеру или музыкальному центру, света и музыки.

  Такие устройства применяются в самых разных местах:

  • в подсветке витрин;
  • рекламные надписи;
  • создание романтической атмосферы в помещении;
  • освещение коридора или спальни — синий свет включается ночью, а яркий белый свет вечером или по сигналу датчика движения;
  • освещение аквариумов.

  Кроме этих вариантов возможны многие другие. Использование таких устройств ограничено только фантазией дизайнера.




  Разноцветные ленты дают простор для дизайнерских возможностей

  Выбор ленты

  Один из вопросов, на который необходимо ответить при организации светодиодного освещения, — какую ленту использовать.

  Степень освещенности

  В первую очередь необходимо решить, в каком качестве будет использоваться светодиодная подсветка:

  • Декоративное освещение. Функциональность контроллера имеет первостепенное значение.
  • Зональное освещение. Это дополнительное освещение в помещении. Его мощность составляет лишь часть от необходимой для всего помещения.
  • Освещение рабочего места. Требуемую мощность узнать сложно, так как обычно используется совместно с основным освещением. Определяется методом подбора или с помощью онлайн-калькуляторов.
  • Основное освещение всего помещения. Мощность определяется площадью помещения и его назначением – в спальне принимается 2 Вт/м2, в кухне или детской – 3 Вт/м2, а в самой светлой комнате – 3,5-4.

  В проекте учтены потери света в рассеивателе или в потолочном плинтусе. Они достигают 50%. Возможен вариант двухзонного и многозонного освещения.




  Пример использования зонального освещения. Такая лента не обеспечит освещение всей комнаты, но может осветить нужную часть.

  Тип светодиода

  В многоцветной ленте со светодиодами установлены кристаллы SMD5050 размером 5*5 мм, состоящие из трех диодов и имеющие 6 выводов. В одноцветной ленте они одного цвета, а в RGB-ленте разные (красный, зеленый, синий). Рулон такой ленты имеет длину 5 метров и мощность 144 Вт.

  Кроме обычных диодов есть чиповые, WS2812B и WS2812S. Внешне они похожи на обычные, но внутри содержат ШИМ-контроллер, позволяющий управлять каждым светодиодом в отдельности. Они реализуют различные эффекты, такие как «бегущие огни» или «звездный дождь». Из таких устройств можно смонтировать светодиодный экран. Недостатком является высокая стоимость и необходимость в специальном контроллере.

  Плотность диодов

  Яркость и цена светодиодной ленты зависит не только от размера и типа диодов. Не меньшее значение имеет плотность кристаллов. В RGB ленте это 30-60 шт/м. Для большей яркости применяют два, три или четыре ряда плотностью 120, 180, 240 шт/м соответственно.

  Цвет ленты

  Цвет ленты RGB регулируется яркостью светодиодов разных цветов. Если диоды включаются полностью, то лента излучает белый свет. Уменьшение яркости одного или двух цветов изменяет общий цвет ленты. Это делается с помощью контроллера.




  Контроллер позволяет регулировать яркость и цвет ленты

  Светодиодная лента RGB+WhiteRGBW представляет собой двухрядную светодиодную ленту, в которой один ряд выполнен из цветных светодиодов, а другой – из белых светодиодов. . Это позволяет получить пастельные тона, а также повышенную яркость при обычном освещении.

  Степень защиты IP

  По степени защиты от внешних условий устройства делятся на незащищенные (ip20, ip33) на частично защищенные (ip42, ip44) и герметичные (ip67, ip68).

  Питание RGB ленты

  Наиболее распространенное напряжение для этих устройств 12-24В. Есть устройства с питанием от 110 и даже 220В, но они не получили широкого распространения.

  Выбор блока питания (драйвера) для ленты

  Блок питания для светодиодной ленты выбирается по суммарной мощности устройств, которые будут к нему подключаться. Например, если подключено 5 метров по 14,4 Вт/м и 3 метра по 7,2 Вт/м, то общая нагрузка составит 14,4*5+7,2*3=93,6 Вт. С учетом запаса 20% (93,6 + 0,2х93,6 = 112,32) , мощность блока должна быть не менее 112,32 Вт.

  Экспертное заключение

  Алексей Бартош

  Задать вопрос специалисту

  Важно! При подключении светодиодных приборов длинными кабелями во избежание перепадов напряжения используются провода большего сечения. Поэтому желательно взять несколько драйверов вместо одного и установить их рядом с точкой подключения.

  Блоки питания, как и ленты, изготавливаются как на 12-24В постоянного тока, так и на 110В.

  Как управлять RGB-подсветкой

  Диммер необходим для управления яркостью одной цветной полосы, но для полного использования многоцветных устройств необходим контроллер. В противном случае вам придется настраивать каждый цвет отдельно, и световые эффекты будут недоступны.




  Комплект контроллера ленты RGB

  Выбор контроллера для ленты RGB

  Выбор устройства управления зависит от трех факторов:

  • Мощность. Рассчитывается так же, как и необходимая мощность блока питания – по общему количеству подключаемых устройств. Иногда, как при выборе блока питания, целесообразно приобрести не один мощный контроллер RGB, а меньшей мощности и повторитель RGB.
  • Желаемый набор функций. Видов устройств управления очень много, но, например, для подсветки товара в витрине или аквариуме не нужен прибор с большим количеством световых эффектов, а для дополнительного освещения помещения желателен таймер или светомузыка .
  • Пульт дистанционного управления. Так же, как и выбор функций, иногда это необходимо, а в других ситуациях это пустая трата денег.

  При выборе учитываются эти моменты, чтобы не приобрести слишком дорогое устройство, и при этом его возможностей было вполне достаточно.

  Типы контроллеров

  Существуют разные типы контроллеров для управления RGB светодиодными лентами: от самых простых, кнопочных, до оснащенных микропроцессорами и Wi-Fi.

  Обычные устройства могут только выбирать определенный цвет и обеспечивать несложные световые эффекты. Используется для освещения витрин магазинов и других мест.

  Более сложные модели можно запрограммировать на изменение цвета и эффектов таймера. Они могут иметь разъем для флеш-памяти и реагировать на свет в помещении и на улице. Также есть bluetooth-контроллеры с соответствующим пультом.

  К системе «умный дом» можно подключить самые сложные устройства.

  Большинство браслетов имеют пульт дистанционного управления… Бывает:

  • на кнопках;
  • инфракрасный;
  • по радиосигналам;
  • управление Bluetooth;
  • управление Wi-Fi.

  Последние два могут заменить iPhone или мобильный телефон с Android.




  Управлять лентой можно с помощью смартфона

  Помимо обычных контроллеров существуют самодельные устройства на базе микропроцессорной платы Arduino. Такие самоделки управляют простыми или микросхемными светодиодами, создают световые или цветомузыкальные эффекты. К Arduino-контроллеру также подключаются датчики движения или света.

  Режимы контроллера RGB

  В лентах два типа светодиодов:

  • простые, которые управляются изменением напряжения питания одновременно по всей длине;
  чип
  • , с цифровым управлением цветов каждого диода отдельно.

  Соответственно контроллеры работают в двух режимах — аналоговом и цифровом. Это разные типы устройств и они не взаимозаменяемы.

  Способы подключения

  Существует два варианта подключения ленты RGB:

  • пайка;
  • разъемы.

  Соединение под пайку

  Для припайки кабеля к светодиодной ленте необходимо:

  • Сечение провода до 0,5 мм2. Более толстый может оторвать подушечки.
  • Паяльник до 25 Вт. Мощный паяльник перегреет место пайки, и площадка отклеится от основания.
  • Припой и нейтральный флюс.
  • Термоусадочная трубка длиной 30 мм.

  Экспертное заключение

  Бартош Алексей

  Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

  Задать вопрос специалисту

  Внимание! Активный флюс использовать нельзя. Он разрушит провод или контактные планки, а также приведет к короткому замыканию, после которого ленту придется ремонтировать.

  Соединители для светодиодных лент RGB

  Современным способом соединения являются соединители. Это небольшие пластмассовые приспособления, внутри которых находятся контактные площадки для крепления к ленте. Их количество должно соответствовать количеству токопроводящих полос 2, 4 или 5.

  Эти устройства доступны для различных вариантов подключения:

  • с выводами, для питания;
  соединительный
  • , предназначенный для соединения двух отрезков полосы;
  • угловой, для соединения под углом;
  • Т-образная или крестообразная.

  И многие другие. С помощью разъемов можно самостоятельно отремонтировать устройство.

  Подключение к контроллеру RGB большей, чем его номинальная мощность

  При управлении светодиодами мощностью, превышающей параметры контроллера, или при подключении устройств, расположенных на расстоянии, используется повторитель RGB.

  Сигнал от контроллера поступает по тонким кабелям, а устройство управляет свечением соседних сегментов ленты.

  Видеообзор комплекта с пультом ДУ

  📋 Пройди тест и проверь свои знания




  Контроллер Fibaro RGBW — это устройство, позволяющее автоматизировать светодиодные ленты и подсветку. С его помощью можно заставить подсветку менять цвет и яркость в зависимости от ситуации или настроения, автоматически включаться и выключаться, когда кто-то входит или выходит из помещения, загораться ярким цветом в случае тревоги.

  Важно! Эта установка требует профессиональных знаний.
  Не уверены в своих навыках электрика? Обратитесь к специалисту.

  Подобрать
  подходящую технику

  Собственно кроме контроллера нужно всего три устройства:
  — сама светодиодная лента,
  — блок питания (блок питания/адаптер) к ней и
  — электрический провод к сетевая вилка.

  Блок питания необходим потому, что в домашней электросети присутствует переменный ток напряжением 220 вольт, а контроллеры и планки RGB работают от постоянного тока напряжением 12 или 24 вольта. То есть блок питания преобразует ток. Некоторые ленты уже настроены на ток 220 вольт — это потому, что в них просто встроен блок питания, без него не обойтись.

  Самое главное при выборе ленты, блока питания и контроллера RGB — все они должны работать на одинаковом напряжении: либо все на 12В, либо все на 24В.

  При выборе блока питания также необходимо обратить внимание на его мощность: ее должно хватить на вашу светодиодную ленту с запасом в 30%.

  Если вы планируете использовать блок для короткой ленты мощностью в несколько ватт, то хватит блока на 20-30Вт, если вы собираетесь провести двадцатиметровую ленту по всему потолку, вам понадобится блок на 100 — Блок питания 150 Вт. На всякий случай можно купить блок помощнее, его можно использовать для разных лент, в том числе и длинных.

  Сетевая вилка требуется самая простая. Они все одинаковые и нужны для удобного включения блока питания в розетку. Небольшие блоки питания обычно комплектуются вилкой, а вот более крупные нужно устанавливать самостоятельно.

  При выборе ленты Определите необходимое количество цветов: белая лента, цветная одноцветная, многоцветная лента (RGB) или лента RGBW, содержащая как цветные, так и белые светодиоды. Многоцветная лента способна сама создать белый цвет, одновременно включив красный, синий и зеленый. А вот отдельный белый диод дает более естественный цвет, а также позволяет контролировать температуру света — то есть выбирать между теплым и холодным белым светом и промежуточными вариантами.

  Подробнее о параметрах светодиодных лент.

  Во-вторых, определитесь с необходимой длиной. В общем, этот момент не принципиален, потому что ленту всегда можно обрезать или удлинить, подключив к одной ленте вторую, третью и так далее.

  Подключите сетевой штекер
  к блоку питания

  Если ваш блок питания не оборудован сетевой штепсельной вилкой и вам необходимо подключить свою, отделите провода, идущие от вилки, и очистите их концы от изоляции. Подсоедините один из проводов к выводу L (фаза, «фаза»), другой к N (нейтраль, «ноль»), неважно к какому.

  Попробуйте подключиться к розетке. Если вы все сделали правильно, на блоке питания загорится индикатор — это говорит о том, что блок подключен и работает. Теперь снова вытащите вилку из розетки.

  Подключение ленты RGBW
  к блоку питания

  Для этого соедините контакт 12V/»+» ленты с разъемом GND/COM/Earth/»-» блока питания. Если к вашей ленте уже подключены цветные провода, подключите черный, как правило, он используется для питания.

  Подключите контроллер RGBW
  к источнику питания

  Подключите провода, как показано на схеме.

  Обязательно соблюдайте полярность: провод от разъема 12В на контроллере RGB должен быть подключен к разъему 12В/«+» на блоке питания, а разъем GND («земля») на контроллере должен быть подключен к разъему GND / COM / Earth / «-» на устройстве.

  На схеме также показано, как подключить выключатели для управления светодиодами при желании, но есть и более простые способы управления лентой — например, через дистанционные выключатели. Их преимущество в том, что не требуется подключение к сети. Достаточно приклеить такой выключатель в нужном месте на стене и настроить на управление лентой, никаких проводов не нужно.

  Подключите контроллер RGBW
  к светодиодной ленте

  Соедините входы R, G, B и W светодиодной ленты и контроллера друг с другом. Вы можете подключить одну или несколько лент: одну ленту RGBW, отдельные ленты RGB и белую, а также четыре отдельные одноцветные ленты. К выходу R можно подключить только одну или две одноцветные ленты, например, красную, а остальные оставить незанятыми.

  Проще всего использовать специальные провода RGB или RGBW, где все провода для удобства склеены между собой и окрашены в четкие цвета. Эти провода обычно имеют дополнительный черный провод для подключения к питанию.

  К контроллеру также можно подключить галогенные лампы, вот схема:

  Включить блок питания
  в сеть

  Привязать контроллер RGBW
  к хабу

  9 Сначала поставить хаб в режим включения.

  IN Vera edge на портале Vera в меню Devices и нажмите на верхнюю серую кнопку Add Device (Добавить устройство) . Из списка устройств выберите Generic Device. На появившейся странице нажмите Далее, на следующей — еще раз Далее. Теперь у вас есть 1 минута, чтобы включить сам контроллер RGBW.

  В Fibaro зайдите в панель управления вашего хаба на портале Fibaro в верхнем меню Устройства и нажмите на кнопку Добавить/удалить устройство слева. На появившейся странице в самом первом разделе — с картонной коробкой — нажмите Добавить. Теперь у вас есть 30 секунд, чтобы включить сам датчик.

  Включите сам контроллер RGBW. Для этого быстро нажмите клавишу B три раза подряд. После этого хаб найдет контроллер RGBW и настроит его. Вам останется только придумать для него название.

  Обратите внимание, что Vera распознает контроллер RGBW как 6 отдельных устройств:
  — RGB для общего управления устройством — включение, выключение и изменение мощности,
  — регулятор мощности,
  — 4 отдельных канала для управления красным, зеленым, синим и белым .

  Установите все устройства
  в подходящее место

  Большинство светодиодных лент имеют клейкую ленту на обратной стороне, чтобы облегчить их установку. Просто снимите подложку с клейкой ленты и прикрепите ленту в нужном месте.

  Если лента слишком длинная, ее всегда можно разрезать без каких-либо повреждений. Разрезать ленту нужно только в специально отмеченных стыках: так, где видны медные контакты. Эти контакты расположены через каждые 3-5 диодов и сделаны специально для того, чтобы через них можно было подключать врезки. Если вы перережете ленту в другом месте, весь участок между медными контактами все равно будет отключен. Вот как это работает.

  Наоборот, если ленты не хватает, к ее концу можно подключить другую — главное, чтобы мощности блока питания хватило на общую длину ленты, иначе хвост будет слишком тускло светиться. Для подключения ленты можно использовать специальные коннекторы (маленькие коробочки, куда вставляется конец одной ленты с одной стороны, а начало второй с другой) — это самый простой способ. Или можно спаять их между собой.

  Светодиодные ленты, позволяющие получать разнообразные световые эффекты, широко используются при создании различных вариантов освещения и освещения в быту, офисах, культурно-бытовых учреждениях и на улицах.

  Светодиодная лента представляет собой гибкую пластину со светодиодами.

  Длина диодных лент обычно пять метров, ширина от восьми до двадцати миллиметров.

  Поступают в продажу на пластиковых бобинах.




  Светодиодная лента разделена на отдельные секции, состоящие из нескольких диодов. Если возникает необходимость подкорректировать длину светодиодной ленты RGB, возможно ее отсоединение по полосе, проходящей через контактные точки соединения и отмеченной изображением ножниц.

  Количество элементов на этом фрагменте зависит от типа данного изделия, и после подключения к источнику питания оно останется работоспособным.




  На рисунке показано, где можно разрезать ленту RGB

  Вы можете соединять кусочки ленты с помощью разъема. Для этого поместите концы с контактами в разъем и закройте крышку.




  Соединение кусочков ленты с разъемом

  При этом необходимо соблюдать полярность.

  Вы также можете выполнить это соединение с помощью пайки. Провода нужно изолировать.




  Схема рабочего фрагмента RGB ленты

  Наиболее распространенное использование диодных лент с диодами SMD5050.

  Для подключения RGB ленты необходимо предусмотреть блок питания, контроллер и (при необходимости подключить несколько диодных лент) усилитель.

  Для подключения RGB ленты необходимо правильно подобрать блок питания по его мощности и напряжению. Подключение этой ленты к входному напряжению 220 В (без блока питания) приведет к ее мгновенному выходу из строя.

  Светодиодные ленты предназначены для работы от источника постоянного тока 12 В или 24 В. На этикетках ленты указана информация о рабочих параметрах.

  Мощность, потребляемая лентой, всегда равна той, которая приходится на завершенный 1-метровый фрагмент. Ток, потребляемый каждой цветовой цепочкой, всегда можно найти в справочниках.

  Если вы не знаете никаких (кроме напряжения питания) параметров ленты, то можете все рассчитать. Разобраться с методикой расчета потребляемого тока и выбора блока питания можно на примере условно неизвестного типоразмера цветной светодиодной ленты длиной пять метров, работающей при напряжении 12 В.

  Чтобы определить все неизвестные параметры, сначала нужно измерить длину сторон светодиода.

  Допустим, это 5 на 5 миллиметров. В светодиодных направляющих такие геометрические размеры соответствуют rGB LED SMD5050. Далее необходимо узнать, сколько их расположено на 1 м. Допустим, их 30.

  Один из трех светодиодных кристаллов имеет ток 0,02 А, значит, весь светодиод, состоящий из трех кристаллов, потребляет 0,06 А.

  Количество светодиодов в одном расчетном сегменте — 30 штук. Следовательно, умножив полученную силу тока 0,06 А на 30 штук, вы получите 1,8 А (0,06 х 30 = 1,8).

  Но поскольку между каждыми тремя диодами последовательное соединение, то ток, проходящий через 1 метр ленты, в 3 раза меньше и составляет 0,06 А.

  Соответственно, ток, потребляемый всей лентой, равен 3 А (0,06 А х 5 м = 3 А).

  Путем несложных расчетов было установлено, что в рассмотренном выше случае требуется источник питания постоянного тока с выходным напряжением 12 В, поддерживающий нагрузку более 3 А (с запасом около 30 процентов). поэтому подходящим вариантом оказался УФ адаптер АПО12-5075, рассчитанный на нагрузку до 5 А.

  Если напряжение на выходе БП строго соответствует расчетному, то БП в этом случае все время будет работать в крайне тяжелом режиме. Поэтому срок его службы значительно сократится.

  Контроллер необходим для подключения светодиодных лент и используется для регулировки цвета и яркости устройства. Он должен быть подключен с одной стороны к блоку питания, с другой — к цепи светодиода.

  При необходимости можно использовать схему подключения RGB ленты напрямую к блоку питания (без контроллера). Для этого нужно подключить плюсовой провод ленты к плюсовому контакту драйвера, а к минусовому контакту присоединить сразу три цветных провода, соединив их между собой.

  Но при таком подключении светодиодной RGB ленты можно будет получить только один цвет свечения светодиода без возможности его регулирования.

  Расчетным путем установлено, что суммарный ток, потребляемый всей лентой, равен 3 А. Но ток каждой цветной дорожки в три раза меньше этого значения.

  Следовательно, для того, чтобы светодиодная лента работала в штатном режиме, необходимо, чтобы ток на выходных контактах контроллера (которые предназначены для подключения цветных лент R, G, B) составлял треть тока исходящий от блока питания.

  Отсюда следует, что в рассматриваемом нами случае необходимо использовать контроллер с напряжением 12 В и током нагрузки 1 А по каналам R, G и B.

  По этим параметрам можно выбрать Контроллер LN-IR24B, оснащенный пультом дистанционного управления, работающим в радиочастотном диапазоне.




  Весь набор (подобранный расчетным путем) комплектующих, обеспечивающих работу светодиодной ленты в штатном режиме

  Ниже представлена ​​схема подключения 5 метровой RGB светодиодной ленты через блок питания и контроллер.




  L — контакт подачи фазного напряжения сети 220 В;

  N — контакт для подключения нулевого провода;

  РЕ — контакт для заземляющего проводника.

  Провода цветовых каналов R (красный), G (зеленый), B (синий) подключаются к клеммам, обозначенным на контроллере соответствующими буквами.

  При несоблюдении этого условия светодиоды не потеряют способность к цветному свечению, но при попытке настроить нужный цветовой диапазон будут получаться цвета, не соответствующие маркировке на панели управления.

  Входное напряжение 220 В подается на контакты L и N блока питания.

  Выпрямленное и преобразованное напряжение 12 В выходит на контакты +V и –V источника питания, после чего по соединительным проводам поступает на одноименные входные контакты контроллера.

  На выходе этого устройства выводятся три строки с обозначениями R, G и B, которые служат для подключения цветовых каналов светодиодной ленты к контроллеру.

  Контакт +V — для общего плюсового провода.

  Если мощность блока питания и контроллера позволяет подключить RGB-ленту длиной до десяти метров, это можно сделать, подключив два провода к соответствующим выходным клеммам контроллера, идущие к 2-м разным лентам, таким образом соединив их параллельно на контакты контроллера. То есть к одному контакту подключаются сразу два провода. Но это не рекомендуется. В случае ошибки в расчете мощности блока питания и контроллера может не хватить на дополнительную ленту.




  Внешний вид контроллера и подключенные к нему провода от двух RGB лент

  Шлейфовое подключение нескольких лент без использования дополнительного оборудования не применимо, т.к. в результате падения напряжения на ленте наиболее удаленные от управляющей аппаратуры участки будут светиться очень слабо или не будет вообще.

  Для подключения светодиодной ленты длиной от 5 метров на каждом участке необходимо использовать усилитель и дополнительный блок питания. Усилитель — это устройство, которое усиливает сигнал контроллера.

  Если мощности блока питания и контроллера недостаточно для подключения двух и более лент, используется схема подключения с усилителями и добавляются дополнительные блоки питания, соответствующие параметрам каждой отдельной ленты.

  Подключение четырех диодных RGB-лент с использованием собственного усилителя и блока питания для каждой ленты. Здесь усилители подключены к контроллеру параллельно

  При наличии у контроллера запаса мощности (в пределах 30 процентов) возможно создание схемы, исключающей использование усилителей. Каждая лента подключена к контроллеру параллельно и установлен мощный общий для всех компонентов блок питания. Поэтому необходима принудительная вентиляция.

  Это создает дискомфорт из-за шума, создаваемого вентилятором.

  На прилагаемой схеме показано, как подключить светодиодную ленту последовательно-параллельно.

  Здесь только первая лента RGB подключена параллельно контроллеру.

  Любой следующий подключается последовательно к предыдущему через усилитель.

  Усилительные устройства подключаются к сети 220 В через индивидуальные блоки питания.

  Схемы подключения лент RGBW аналогичны схемам подключения лент RGB. Отличие заключается в необходимости использования контроллера RGBW, имеющего дополнительный цветовой вывод «white» (белый). С помощью этой ленты можно создавать самые интересные цветовые решения.

  Светодиодная лента RGB или RGBW представляет собой осветительный прибор, состоящий из нескольких монохромных светодиодов, которые светятся белым, красным, зеленым или синим цветами. Свое название он получил благодаря трем последним цветам — были взяты первые буквы их английского перевода (Red, Green, Blue — красный, зеленый и синий соответственно).

  При прямом подключении к источнику питания 12/24 В постоянного тока невозможно реализовать цветовые эффекты, для которых была создана эта лента. Для обеспечения разнообразия цветов и яркости между блоком питания и платой для управления пультом дистанционного управления (ПДУ) устанавливается специальный контроллер с приемником. Этот приемник устанавливает различные программы, по которым работает светодиодная лента RGB.

  Технология RGB

  Многоцветная лента была изобретена в ходе многочисленных научных работ, в которых ученые пытались сформировать белое свечение светодиодов. Изначально он производился с использованием синих люминофорных диодов со специальным белым покрытием. Позже для этой цели стали использовать ленту с тремя светодиодами — красным, зеленым и синим. Все три установлены в одной ячейке, а излучаемый свет воспринимается человеком как белый — это и есть технология RGBW.

  Изменяя яркость того или иного светодиода, можно получить другие цвета и их оттенки. Число последних превышает несколько сотен тысяч. Это главное преимущество технологии RGB перед люминесцентными светодиодными лентами.

  Устройство

  Конструктивно представляет собой гибкую печатную плату, к которой крепятся светодиоды и резисторы, предназначенные для уменьшения тока. Выпускается разной ширины — от 5 до 30 мм. Наиболее востребованы светодиодные ленты с набором из шести выводов, в которых светодиоды собраны внутри единого корпуса.

  Светодиоды классифицируются по типоразмеру. Наиболее распространены SMD 5050 с размерами 5х5 мм. Один метр RGB-ленты может содержать около 30 светодиодов (изделие двойной плотности — 60). Мощность и световой поток зависят от количества диодов и их типоразмера.

  Ленты различаются по степени защиты (IP00 и т.д.). Чем ниже этот параметр, тем меньше вариантов использования осветительного прибора. Например, слабозащищенные устройства используются исключительно в сухих помещениях, а изделия в силиконовой оболочке не боятся даже полного погружения под воду (IP68).

  Для размещения ленты на поверхностях к ее обратной стороне приклеивается двухсторонний скотч. Вы всегда можете разрезать его на части, выбрав необходимую длину. Производители инструментов самостоятельно отмечают места срезов пунктиром, там же изображается символ «ножницы». Обрежьте флекс-плату в этих местах, так как только здесь находятся контактные площадки для подключения к источнику питания с последующей пайкой или с помощью разъемов.

  Контроллер для ленты RGB

  Чтобы воспользоваться всеми преимуществами ленты RGB, подключите к цепи контроллеры, которые выполняют ряд функций:

  • дистанционное управление;
  • изменение яркости светодиодов LED;
  • изменение цвета свечения;
  • выбор режима — переключение частоты смены цветов и их переливания;
  • сочетание основных цветов с целью получения новых оттенков.

  Есть два основных критерия при выборе контроллера RGB: совместимость с подключаемой лентой и способ управления.

  Таким контроллером можно управлять:

  • по сети wi-fi с помощью планшета или смартфона;
  • пульт дистанционного управления с инфракрасными диодами;
  • без пульта (переключатель на стене).

  Последний вариант актуален, если нет необходимости в частом переключении режимов ленты.

  Основным физическим параметром, характеризующим RGB-контроллер, является его номинальная мощность. Для его расчета возьмем формулу Мк = Мл * Л * Км, где:

  • Мк — номинальная мощность контроллера;
  • L – длина отрезка в метрах;
  • Мл — мощность ленты в Вт/м;
  • км — это коэффициент мощности продукта.

  Напряжение, необходимое для питания контроллера, должно быть таким же, как у ленты RGB.

  Усилитель для ленты RGB

  Еще одним элементом, используемым при подключении плат RGB, является усилитель. Если длина ленты превышает пять метров, без нее не обойтись.

  Изделие оснащено двумя клеммами — Input (вход) и Output (выход), каждая из которых имеет такие же контактные площадки, как и сама лента — R, G, B и «+». Имеются клеммы для подключения питания — «плюс» и «минус» (VDD и GND соответственно).

  При достаточной мощности питание 12 или 24 В подается от дополнительного блока. Подключите общие концы ленты к входным клеммам усилителя, затем подключите выходную клемму. В конце блок управления подключается через плюсовую и минусовую клеммы VDD и GND. Очень важно соблюдать полярность, иначе диоды не будут светиться.

  В итоге алгоритм подключения такой: блок питания, контроллер, первый сегмент ленты, усилитель, второй сегмент. Такая электрическая цепь управляется одним пультом.

  При необходимости использования нескольких лент длиной от пяти метров и более к схеме подключается второй усилитель и блок управления. Наличие или отсутствие последнего определяется мощностью свечения. Параллельное соединение блоков питания категорически запрещено — только с использованием диодного моста.

  Усилитель — громоздкий электрический элемент, поэтому не всегда хватает места для удобного размещения. При необходимости его можно заменить микромоделью пониженной мощности (убедитесь, что мощности достаточно для работы ремня).

  Важно! Если мощность основного усилителя немного ниже требуемой для светодиодной ленты, приобретите в комплект микроусилитель и подключите его последовательно к имеющемуся.

  Блок питания

  Светодиодные ленты RGB работают от источников питания 12 или 24 В. При выборе блока управления обратите внимание на несколько важных физических условий:

  • напряжение и мощность блока должны соответствовать заявленным требованиям для RGB;
  • в зависимости от места установки устройство должно характеризоваться той или иной степенью влагостойкости.

  Важно! Если ошибиться при выборе, агрегат перегреется и через небольшой промежуток времени выйдет из строя.

  На рынке можно встретить несколько разновидностей блоков питания:

  • с алюминиевым корпусом, повышенной герметичностью и защитой от проникновения влаги, но высокой стоимостью;
  • мини-изделие в пластиковом корпусе, частично защищенном от влаги, по более низкой стоимости;
  • открытый блок, расположенный в перфорированном корпусе, отличается наибольшими габаритами и большой мощностью, нуждается в дополнительных средствах защиты от влаги;
  Блок сети
  • — средняя мощность.

  Ознакомьтесь с инструкциями, прилагаемыми к ленте RGB. Там указана мощность на один погонный метр. Умножьте это значение на длину гибкой платы, затем увеличьте полученное значение на 30% (всегда должен оставаться запас). В результате вы узнаете мощность блока питания, необходимую для выбранной светодиодной ленты.

  Популярные схемы подключения

  Реализация любой схемы требует небольших знаний, в том числе понимания того, как правильно разделить электротехническое изделие на части.

  Стандартная схема подключения

  Соблюдайте следующую процедуру установки:

  1. Подключите контроллер к источнику питания через выходные (минимальные) клеммы.
  2. Положительные провода выделены красным цветом, отрицательные — черным.
  3. Подключить светодиодную ленту к контроллеру через три колодки — R, G, B (управление тремя основными цветами) и VDD (плюс).

  Вариант для подключения двух светодиодных лент

  Если вам необходимо запитать одновременно две светодиодные ленты, учтите следующие моменты:

  • нужно два блока питания и два усилителя для RGB;
  • соблюдайте порядок подключения провода в соответствии с цветовой маркировкой;
  • схема подходит для подачи тока на секции щитов, длина которых достигает 10 метров.

  Основное правило: если к схеме подключено не менее двух лент, обеспечивается их параллельное соединение (последовательное снизит мощность напряжения для светодиодов, расположенных на дальних концах блока питания и усилителя).

  Подключение ленты RGB длиной 20 метров

  При выборе мощного блока питания можно использовать схему подключения «контроллер-усилитель-блок». Во всех остальных случаях требуется два или более блоков.

  Пошаговая инструкция по установке

  При самостоятельном подключении цветной RGB ленты требуется четкое соблюдение алгоритма:

  1. Поиск места установки и подготовка поверхности. Сначала определитесь с местом установки, а затем выровняйте поверхность, к которой будет крепиться светодиодная лента. Это может быть потолок, дверь и т. д. Обязательно обезжирьте любым растворителем, иначе двухсторонний скотч через небольшой промежуток времени отойдет. При креплении к металлическим поверхностям требуется дополнительная электроизоляция.
  2. Большинство светодиодных лент RGB самоклеящиеся – снимите защитную пленку с обратной стороны и аккуратно прижмите изделие к поверхности выбранного места. При выполнении изгибов их радиус должен быть не более 20 мм, иначе могут возникнуть неисправности. Разрежьте ленту в строго отмеченных местах. При соединении разных деталей используйте специальные разъемы или паяльник (подробнее об этом в отдельной статье).
  3. Электрическое соединение. Схему подключения светодиодной ленты выберите из предложенных выше. Объедините продукт с контроллером, усилителем и блоком питания. Подключите последний к сети с помощью электрической вилки. Подсоедините черный провод блока к клемме V- на усилителе, а красный к V+. Соедините провода светодиодной ленты с контактными площадками контроллера в соответствии с их цветом и обозначением: красный — R, зеленый — G, синий — B. Последний провод подключается к плюсовой клемме — V+.
  4. Подсветка питается от сети 220 В. Проверьте его работоспособность с помощью пульта дистанционного управления.

  Правильное подключение и эксплуатация RGB светодиодной ленты позволит создать неповторимую атмосферу дома, украсить офисное или жилое помещение, уличную беседку. Наличие тех или иных электротехнических изделий в выбранных схемах зависит от длины платы, количества и размера используемых светодиодов LED.

  Схемы питания светодиодных лент

  Какой блок питания мне нужен?
  7 Простые шаги, чтобы найти подходящий блок питания

  Не хотите читать всю статью?


  FLEXFIRE LEDs РУКОВОДСТВО ПО ИСТОЧНИКАМ ПИТАНИЯ: Воспользуйтесь таблицами, чтобы определить, какой блок питания для светодиодных лент вам нужен.

  Используйте приведенный ниже ключ, чтобы узнать, какой блок питания вам понадобится. Посмотрите ниже и найдите количество футов, которые вы собираетесь использовать. Затем просмотрите последний столбец, чтобы узнать о рекомендуемом источнике питания для светодиодов.




  См. Диаграмму выбора светодиодных драйверов


  ВВЕДЕНИЕ

  , так как наши светодиодные продукты настраиваемые и в разные размеры, необходимый источник электроснабжения будет зависеть от длины 101010101010101010. & TYPE светодиодной ленты, которую вы используете для своего проекта.

  Подходящий источник питания, необходимый для вашего проекта светодиодного освещения, легко рассчитать. Следуйте пошаговым инструкциям и примерам ниже, чтобы определить, какой блок питания вам нужен.

  На протяжении всей статьи  выделено оранжевым цветом , мы будем создавать фиктивный пример, которому вы можете следовать.





  Шаг 1. Какие серии светодиодных лент вы будете использовать?

  Если вы еще не уверены, нажмите здесь, чтобы воспользоваться нашим инструментом выбора продукта

  Первый шаг — выбрать, какую гибкую светодиодную ленту вы собираетесь использовать для своего проекта. Каждая лента использует разную мощность или напряжение. Выберите серию и длину полосы света, которую вы будете устанавливать.

  Для нашего пробного проекта мы будем использовать 10-футовую полосу света Architectural Series в качестве примера.

  Учитывайте рекомендуемую максимальную длину светильников из-за падения напряжения

  Максимальная длина трассы Architectural Series для версии 24 В составляет 42 фута.
  Вы можете подключить к источнику питания более 42 футов, установив линии параллельно.

  Шаг 2 – Убедитесь, что на вход вашей ленты подается напряжение постоянного тока 12 В, 24 В или 48 В

  Проверьте характеристики продукта или маркировку на полоске. Это важно проверить, потому что неправильное входное напряжение может привести к неисправности или другим угрозам безопасности. Кроме того, некоторые полосы света используют высокое напряжение переменного тока и не требуют источника питания.

  Итак, в нашем продолжении, серия Architectural использует вход 24В.



  Шаг 3. Проверьте, сколько ватт на фут будет потреблять ваша светодиодная лента

  Этот шаг очень важен для определения мощности блока питания, который вам понадобится. Каждая полоса потребляет определенное количество энергии на фут (ватт/фут). Если у вас недостаточно энергии для освещения ваших полосок, они могут казаться тусклыми, мерцать или вообще не светиться. Ватты на фут можно найти на странице продукта полосы света.

  Серия Architectural использует 4,4 Вт/фут.

  Шаг 4. Расчет расчетного энергопотребления

  Этот расчет важен для определения мощности необходимого источника питания. Опять же, это зависит от типа и длины световой полосы.

  В нашем примере установки длиной 10 футов будет использоваться 4,4 Вт/фут x 10 футов = 44 Вт. использовать только 80% от номинальной максимальной мощности, чтобы увеличить срок службы блока питания и обеспечить его охлаждение для предотвращения перегрева. Это называется дерейтинг. Этот расчет выполняется путем деления расчетной мощности ленты на 0,8.

  В нашем продолжении пример будет 44 Вт, разделенный на 0,8 = 55 Вт минимальной номинальной мощности.

  Это означает, что вам понадобится блок питания с минимальной выходной мощностью 55 Вт при 24 В постоянного тока.



  Шаг 6. Соберите все вместе, чтобы определить, какой блок питания вам понадобится.

  Как только вы узнаете необходимое напряжение и минимальную мощность, вы можете выбрать источник питания. В зависимости от вашей установки вы можете выбрать один из трех различных типов блоков питания.



  1. Блок питания с регулируемой яркостью Zurik™ — отлично подходит для диммеров переменного тока, таких как Lutron, Leviton и т. д. Отличная гарантия, которой доверяют во всем мире.

  2. Настольный блок питания в пластиковом корпусе «подключи и работай» — Подключи и работай, прост в установке, предназначен для использования внутри помещений.

  3.   Блок питания без регулировки яркости, такой как Mean Well™  —  Надежный, рассчитанный на использование в помещении и на открытом воздухе, высокая выходная мощность, длительная гарантия, пользующийся доверием во всем мире.



  Чтобы завершить наш пример, нам нужен блок питания на 24 В мощностью более 55 Вт.

  Среди доступных вариантов вы можете выбрать один из следующих:

  1. Блок питания Plug and Play: блок питания 24 В, 60 Вт, 2,5 А

  2. Блок питания марки Mean Well™: 24 В 60 Вт HLG Mean Well / 24 В 60 Вт LPV Mean Well

  чтобы выяснить, какой блок питания светодиодной ленты вам нужен.

  Используйте приведенный ниже ключ, чтобы узнать, какой блок питания вам понадобится. Посмотрите ниже и найдите количество футов, которые вы собираетесь использовать. Затем просмотрите последний столбец, чтобы узнать о рекомендуемом источнике питания для светодиодов.
