Схема подключения стартера ваз 2114. Схема подключения стартера ВАЗ 2114: устройство, неисправности и ремонт

Как устроен стартер ВАЗ 2114. Где находится реле стартера. Какие бывают неисправности стартера. Как проверить и отремонтировать стартер самостоятельно. Почему стартер не крутит двигатель.

Устройство и принцип работы стартера ВАЗ 2114

Стартер ВАЗ 2114 представляет собой электродвигатель постоянного тока, который служит для запуска основного двигателя автомобиля. Основные компоненты стартера:

• Корпус (состоит из маски и стакана)
• Якорь с обмотками
• Статор с постоянными магнитами
• Щеточный узел
• Втягивающее реле
• Привод с обгонной муфтой (бендикс)

Принцип работы стартера следующий:

1. При повороте ключа зажигания подается питание на втягивающее реле стартера
2. Реле втягивает сердечник, который перемещает бендикс в зацепление с маховиком двигателя
3. Одновременно реле замыкает силовые контакты, подавая питание на обмотки стартера
4. Якорь стартера начинает вращаться, проворачивая через бендикс коленвал двигателя
5. После запуска двигателя обгонная муфта отсоединяет стартер от маховика

Схема подключения стартера ВАЗ 2114

Схема подключения стартера ВАЗ 2114 выглядит следующим образом:

• От аккумулятора идет силовой провод большого сечения на силовую клемму стартера
• От замка зажигания тонкий провод идет на управляющий контакт втягивающего реле
• Минусовая клемма стартера соединяется с кузовом («массой») автомобиля
• Дополнительное реле стартера устанавливается между замком зажигания и втягивающим реле

Такая схема обеспечивает подачу большого пускового тока на стартер при минимальной нагрузке на контакты замка зажигания.

Расположение стартера и реле на ВАЗ 2114

Где находится стартер на ВАЗ 2114? Стартер расположен в передней части двигателя со стороны коробки передач. Он крепится к картеру сцепления двумя болтами.

Реле стартера на ВАЗ 2114 находится в подкапотном пространстве, обычно закреплено на левой стойке кузова или брызговике. Это небольшая прямоугольная коробочка черного цвета.

Как найти реле стартера?

1. Откройте капот автомобиля
2. Посмотрите на левую стойку кузова или брызговик слева
3. Найдите небольшую черную пластиковую коробочку размером примерно 3х5 см
4. К реле подходят 4 провода разного сечения

Основные неисправности стартера ВАЗ 2114

Стартер является одним из самых нагруженных узлов автомобиля, поэтому периодически может выходить из строя. Основные неисправности стартера ВАЗ 2114:

• Износ или загрязнение щеток
• Межвитковое замыкание или обрыв обмоток якоря
• Пробуксовка или заклинивание бендикса
• Выход из строя втягивающего реле
• Окисление контактов
• Износ подшипников и втулок

Признаки неисправности стартера

Как определить, что стартер неисправен? Основные признаки:

• При включении зажигания слышен щелчок, но двигатель не проворачивается
• Стартер вращается, но не проворачивает двигатель
• Стартер вращается медленно, с трудом
• При работе стартера слышен характерный скрежет
• Стартер не отключается после запуска двигателя

Диагностика стартера ВАЗ 2114

Прежде чем снимать стартер, стоит провести его диагностику на автомобиле. Порядок проверки:

1. Проверьте напряжение на аккумуляторе, оно должно быть не менее 12В
2. Осмотрите и подтяните клеммы аккумулятора и провода стартера
3. Проверьте предохранители и реле стартера
4. Попробуйте напрямую подать питание на стартер, замкнув силовые контакты
5. Если стартер не крутит, снимите его для детальной проверки

Как проверить стартер на стенде?

Для полной диагностики стартер нужно снять и проверить на специальном стенде. Порядок проверки:

• Измерение сопротивления обмоток якоря и статора
• Проверка работы втягивающего реле
• Измерение тока и оборотов холостого хода
• Проверка работы под нагрузкой
• Осмотр состояния щеток, коллектора, подшипников

Ремонт стартера ВАЗ 2114 своими руками

Многие неисправности стартера можно устранить самостоятельно, не прибегая к услугам автосервиса. Порядок ремонта:

1. Снимите стартер с автомобиля
2. Разберите стартер, очистите все детали
3. Проверьте состояние щеток, при износе более 50% замените
4. Осмотрите коллектор, при необходимости проточите
5. Проверьте обмотки якоря на обрыв и замыкание
6. Замените изношенные подшипники и втулки
7. Почистите и отрегулируйте бендикс
8. Соберите стартер, смажьте подшипники

Когда нужна замена стартера?

В некоторых случаях ремонт стартера нецелесообразен и требуется его замена:

• Сильный износ посадочных мест под подшипники
• Межвитковое замыкание обмоток якоря
• Повреждение корпуса стартера
• Износ шлицев вала якоря
• Выход из строя планетарного редуктора

Профилактика неисправностей стартера

Чтобы продлить срок службы стартера ВАЗ 2114, рекомендуется выполнять следующие профилактические меры:

• Регулярно проверяйте и подтягивайте клеммы аккумулятора
• Следите за уровнем заряда и состоянием электролита в АКБ
• Не допускайте длительной работы стартера (более 10-15 секунд)
• Периодически очищайте стартер от грязи и проверяйте крепления
• При сильных морозах прогревайте двигатель перед запуском
• Раз в 2-3 года проводите профилактическое обслуживание стартера

Соблюдение этих простых правил поможет избежать преждевременного выхода стартера из строя и обеспечит надежный запуск двигателя в любых условиях.

Схема подключения стартера и его устройство

Содержание:

• 1 Схема подключения стартера
• 2 Схема стартера ВАЗ 2114
• 3 Где стоит реле стартера на ВАЗ 2114?
• 4 Признаки неисправности стартера
  • 4.1 Слабый контакт с щетками
  • 4.2 Несрабатывание тягового реле

Стартер – это один из самых значимых узлов автомобиля и если он окажется неисправным, то автомобиль попросту не тронется с места. Автовладельцу не лишним будет узнать, где в автомобиле ВАЗ 2114 помещается стартер, как он подключается в электроцепь транспортного средства, с какими повреждениями столкнется автовладелец в процессе эксплуатации устройства для запуска двигателя.

Схема подключения стартера

Стартер представляет собой двигатель, преобразующий электроэнергию, поступающую от аккумулятора в механическую энергию, которая служит начальным импульсом для движения поршней в ДВС.

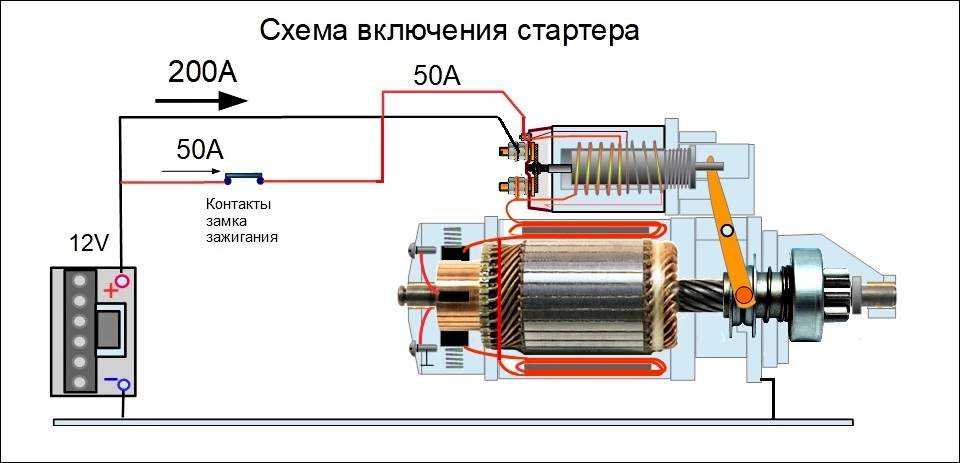

Итак, схема подключения стартера начинается от замка зажигания, в котором поворотом ключа замыкается электрическая цепь в реле запуска, соединенном с блоком предохранителей. Это реле дает команду , а тот соединяет стартер с аккумулятором. От источника питания поступает электрический ток и механизм запускается.
Обратите внимание, что схема подключения стартера на ВАЗ 2114 такая же, как на аналогичных моделях: ВАЗ 2113 и 2115.
Электросхема подключения стартера ВАЗ 2114 с 8-ми клапанным мотором применялась на моделях:

• ВАЗ-21140. На этой модели был установлен инжекторный двигатель с 8-ю клапанами, объемом 1,5 литра и мощностью 77 лошадиных сил. Модель выпускалась с 2003 по 2007 год.
• ВАЗ-21144. Восьмиклапанный мотор объемом 1,6 литра и мощностью 81,6 лошадки. Модель производилась в 2007-2013 годы.

Схема стартера ВАЗ 2114

Стартером в автомобиле принято называть устройство, запускающее вращение вала, который перемещает цилиндры в ДВС. По сути, это электродвигатель, преобразующий электрическую работу в механическую.

Корпус стартера состоит из маски и стакана. Под маской располагаются стопорное кольцо и шестерня.
Внутри стакана размещается якорь и 4 магнитных башмака, или сердечника, между которыми образуется магнитное поле. Эти магнитные сердечники образуют статор двигателя.
Якорь – это вал с сердечником из электротехнической стали.

В пазы сердечника вставлены рамки, которые и будут вращаться под действием образуемого башмаками электромагнитного поля. Рамки своими концами соединяются с коллектором, к которому подведены 4 угольные щетки:

• две положительные – от аккумулятора;
• две отрицательные, подведенные к массе и замыкающие цепь;

Полезно:

Щеточный узел вмонтирован в заднюю закрывающую крышку корпуса. Пружинки, прижимающие щетки стартера к коллекторному узлу якоря, припаяны к щеткодержателям.

В задней крышке стартера размещается подшипник якоря, выполняющий функцию опорной втулки.

Где стоит реле стартера на ВАЗ 2114?

Со стартером связаны два реле:

• Втягивающее реле располагается над стартером, являясь как бы его механизмом. Его положение показано на первом рисунке с общим видом узла и на схеме самого механизма.
• Следующее реле – это узел, размещенный в стороне, и связан контактным электропроводом с втягивающим реле. Это электротехническое устройство часто выходит из строя и нуждается в замене, поэтому автовладельцу необходимо знать его местонахождение в сложной системе узлов и деталей.

В отличие от многих машин, в том числе и вазовских реле стартера на ВАЗ 2114 помещается в подкапотном пространстве.

И представляет собой небольшую коробочку такого вида:

Признаки неисправности стартера

Слабый контакт с щетками

Самая простая и в то же время самая распространенная неполадка – это неплотное прилегание щеток к коллектору, в результате чего нарушается электрический контакт. В результате, стартер не запускается. Щетки истираются довольно быстро, и подлежат замене. Другой причиной неплотного соединения щеток с коллектором может быть слабость пружины.

Несрабатывание тягового реле

Еще одна распространенная неполадка в механизме запуска двигателя – не вращается якорь. Причина кроется в отказе тягового реле. Не срабатывает по целому ряду причин. Чтобы докопаться до истины, автовладельцу придется провести поэтапную проверку элекрооборудования в транспортном средстве, начиная от аккумулятора, который мог по различным причинам разрядиться. От аккумулятора проверяем дальше:

• Если полюсные выводы на аккумуляторе и концы проводов реле сильно окислены, то оксидная пленка, образуя электроизоляцию не пропускает электрический ток. Контакты необходимо зачистить мелкой наждачкой.
• Слабо затянутые наконечники прерывают прохождение тока. Для восстановления контакта небходимо подтянуть винты.
• Обрыв в проводах, соединяющих тяговое реле со стартером или замком зажигания. Провода следует соединить или заменить.
• замыкание между витками в электрообмотке втягивающего реле, обрыв или законтачивание на «массу»;
• заедание якоря тягового реле;
• неисправность контактной части выключателя.

Если тяговое реле срабатывает, но не вращается якорь, могут влиять упомянутые выше причины, плюс к этому на якорь влияют:

• подгорание коллектора. Причиной прогорания служит электрическая дуга, возникающая между неплотно прилегающими щетками и коллектором. Щетки прилегают неплотно из-за истирания, или перекоса. Если перекос не повлек серьезной деформации, достаточно его поправить. Стершиеся щетки подлежат замене.
• Устранив, таким образом, причину прогорания, сам коллектор зачистить слабой шкуркой.
• Разрушение обмотки в якоре или статоре – не редкость. Причин почему рвутся витки в обмотках, немало: они перегреваются при перегрузках, выплавляется припой, образуется короткое замыкание. В результате обрыва обмоток возникает искрение и прогорание коллектора. От длительной эксплуатации стартера с разрушенными обмотками прогорает изоляция, что приводит к коротким замыканиям на корпус.
• пробой изолированного щеткодержателя плюсовой щетки, и его замыкание.
• замыкание между пластинами коллектора;
• межвитковое соединение в обмотках, либо их замыкание на «массу».

Работоспособность тягового реле, наличие или отсутствие электрозамыканий проверяется вольметром или амперметром. Перед этим между ограничительным кольцом и шестерней привода вставляется прокладка толщиной 12-15 мм. В работающем устройстве показатели не должны превышать по силе тока – 23 А и по напряжению – 9 В. Превышение этих значений свидетельствует о наличии замыкания или других неполадок в обмотке втягивающего реле или в приводе.
Если устройство для запуска ДВС работает, но коленвал не вращается, причины следующие:

• Пробуксовывает муфта свободного хода, названная бендиксом по имени своего изобретателя;
• Сломан рычаг выключения бендикса или соскакивание его оси;
• Износилось поводковое кольцо на обгонной муфте, или лопнула буферная пружина;
• заедает или и тяжело перемещается привод на якоре стартера.

Неполадки, возникающие в стартере, будь то электрические или механические, нельзя оставлять на самотек. Иначе маленькая поломка повлечет за собой большую. Возникает ли замыкание в электросети автомобиля, образуются ли трещины и сколы в корпусе, нарушается ли упругость щеткодержателей, все эти неполадки необходимо своевременно устранять. Старые и изношенные подшипники подлежат замене. Трещины и сколы заваривают, а место сварки тщательно зачищают.

Ваз 2114 где находится стартер на

Содержание

• 1 Не крутит стартер ВАЗ 2114 — основные причины
• 2 Кратко об устройстве и о принципе работы
• 3 Признаки неисправностей стартера
  • 3.1 Рекомендуем прочитать:
  • 3.2 Похожие статьи

Не крутит стартер ВАЗ 2114 — основные причины

В практике автомобилистов случаются ситуации, когда, нужно куда-то ехать, а двигатель не получается завести, по причине не работающего стартера.

Причины, по которым после включения замка зажигания не срабатывает стартер, можно разделить на две категории. Нарушение цепи электропроводки и непосредственная поломка самого стартера.

Перед началом проверки, можно проверить стартер путём замыкания, клеммы стартера с клеммой подачи плюсового напряжения (наличие «+» определить, при помощи тестера или контрольной лампочки). Коротко замкнуть цепь, при помощи отвертки, монтировки и так далее. Если стартер нормально прокрутился значит проблема в электрической цепи, при отсутствии результата проблема с самим стартером.

Важно! Перед началом проверки убедитесь, что автомобиль стоит на нейтральной передаче, ручной тормоз включен, а под колеса желательно подставить противооткатные колодки.

Неисправности электрической цепи, питания стартера:

1. Слабо затянуты или окислены наконечники проводов, подходящие на клеммы аккумулятора. В этом случае наконечники снимаются с аккумулятора и зачищаются, при помощи металлической щетки и наждачной бумаги. После этого, ставятся на место и хорошо обтягиваются при помощи зажимных болтов.
2. Аккумулятор разряжен или неисправен. Нагрузочной вилкой, проверить степень заряда аккумулятора. При необходимости подзарядить с помощью зарядного устройства. Неисправный аккумулятор заменить. Также стоит проверить плотность электролита, так как при малой плотности раствора (особенно в холодное время года) происходит быстрая разрядка аккумуляторной батареи.
3. Не затянута гайка, на клемме подачи напряжения на стартер. Эта проблема появляется, от воздействия вибрации на автомобиль, ее решение – это обтянуть все гайки при помощи гаечных ключей.
4. Вышла из строя контактная группа замка зажигания. По электрической схеме определить контакт на который подается напряжение. Зачистить клемму и обтянуть болт крепления. Не получилось, то этот разъем напрямую, отдельным проводом соединить с аккумулятором. Если стартер прокрутился, значит из строя вышла контактная группа. Замок зажигания лучше заменить.
5. Неисправно реле защиты контактов (дополнительное реле стартера). Подход электричества к тяговому реле происходит, от подачи напряжения с замка зажигания, через реле стартера. Для проверки этого реле, можно перемкнуть провода, подходящие к реле стартера (самые толстые по диаметру). Стартер заработал, значит снять и почистить контакты. Если этого не произошло, реле заменить.
6. Нарушена или плохо закреплена «масса» стартера. Исправить нарушение электрической цепи, двигателя с «массой» кузова автомобиля. Закрепив или хорошо обтянув болт крепления провода «массы».
7. Перегорел предохранитель. Проверить предохранители, в случае надобности заменить.

Если выше перечисленная проверка не дала результатов, стартер для дальнейшей диагностики нужно снять с автомобиля. Для этого в первую очередь стоит узнать принцип работы и из каких частей состоит эта часть автомобиля.

Кратко об устройстве и о принципе работы

Стартер сам по себе является силовым электродвигателем, работающим от постоянного напряжения. Дополнительно оснащен втягивающим реле, обгонной муфтой и бендиксом (шестеренкой, при помощи которой, стартер непосредственно входит в зацепление с маховиком).

При включении стартера с помощью замка зажигания, напряжение поступает на втягивающее реле (реле по своему принципу работы является электромагнитом). За счет катушки встроенной в реле образуется электромагнитное поле. Под воздействием которого соединительная вилка, по валу ротора электродвигателя перемещает бендикс и вводит его в зацепление с маховиком. В это время якорь входит в реле, замыкая контакты, что приводит к включению самого электродвигателя. Который через бендикс начинает вращать маховик.

После запуска двигателя, скорость вращения маховика в несколько раз превышает скорость вращения бендикса. Получатся, что не стартер крутит маховик, а наоборот. Для предотвращения порчи электродвигателя, включается в работу обгонная муфта. Шестеренка начинает крутиться вместе с маховиком в «свободном» ходу, не прокручивая вал стартера. Это происходит до тех пор, пока не прекратится подача энергии через замок зажигания.

Признаки неисправностей стартера

• Втягивающие реле включается, но стучит. Возможен вариант, что обмотка реле имеет плохой контакт с «массой». При исправной проводке и АКБ, в реле нужно вскрыть крышку выключателя стартера и протянуть или поменять провод «массы».
• Втягивающее реле срабатывает, но электродвигатель не прокручивается. Снять крышку щеткодержателя, проверить щетки. В нормальном состоянии щетки, она плотно прижимается к коллектору. Если щетка изношена пружина будет упираться в щеткодержатель и не будет нужного контакта. Высота щеток должна составлять не меньше чем 12 мм. Изношенные щетки заменить. При наличии царапин и рисок коллектор нужно отшлифовать. При отсутствии результата, двигатель лучше сдать на проверку к специалисту, без специального оборудования и соответствующих навыков сделать это будет затруднительно.
• Якорь не вращается или крутится медленно. Возможно падение напряжения в электрической сети. Если поступление электричества в нормальном состоянии (АКБ, клеммы, провод «массы» и щетки проверены). Разбирается втягивающее реле. Проверяются контакты (могут обгореть), контактный диск перевернуть на другую сторону, а контактные болты развернуть на 180 градусов.
• Не срабатывает втягивающее реле:

1. Перегорела обмотка якоря реле, чаще всего это происходит из-за замыкания витков обмотки. Определить можно, замкнув в цепь контакты отверткой. При негативном результате якорь реле подлежит замене.
2. Подгорели или окислились контакты (пятаки). В этом случае втягивающее реле разбирается. Внутри находится якорь (металлический цилиндр с внутренней обмоткой), пружина и шток. Шток и отверстие по которому он ходит, засоряется окисью чаще всего. Зачистить с помощью наждачной бумаги мелкой фракции. Пятаки могут быть окислены, а также у них могла подгореть контактная плоскость. Зачистить при необходимости поменять.

• При включенном стартере, якорь вращается, а маховик стоит на месте:

1. Возможно пробуксовывает муфта свободного хода (бендикс). Ее следует разобрать, произвести замену. Если возможно произвести ремонт поломанных деталей (толкатель, ролики, шестеренки). Поверхность муфты зачистить и отшлифовать.
2. Ослаблена буферная пружина на приводе или сбиты зубья венца шестерни привода. Пружина подлежит замене. Шестерню можно попробовать подправить, но это дело временное, долго сбитый венец не прослужит.
3. Когда стартер вращает коленвал, явно слышен посторонний шум. Шейка вала якоря, втулки подшипника, имеют выработку или слишком большой износ. Также якорь при работе может задевать выходы полюсов стартера. Отшлифовать вал якоря. Поменять бронзовые, латунные втулки на валу, под подшипники. Винты и крепления полюсов подтянуть, при необходимости поменять крепежные болты.

Во время эксплуатации стартера, а особенно в холодное время года. Если стартер давно не разбирался для технического обслуживания, со временем в нем начинает накапливаться конденсат. Это приведет не только к образованию окиси, но и к тому, что в мороз внутри может образоваться лед. В этом случае, конечно, можно простучать втягивающие молотком или прогреть корпус стартера горелкой или паяльной лампой. Но это дело временное, не сразу, так через месяц эта поломка опять покажет себя.

Отсюда можно сделать вывод. Нужно вовремя проводить техобслуживание транспортного средства (особенно перед наступлением холодов), это позволит избежать многих ненужных проблем с автомобилем.
