Как правильно подключить электростеклоподъемники на ВАЗ 2114. Какие виды стеклоподъемников существуют. Как выполнить установку и подключение своими руками. На что обратить внимание при монтаже.
Виды электрических стеклоподъемников для ВАЗ 2114
Для установки на ВАЗ 2114 доступны три основных типа электрических стеклоподъемников:
- Тросиковые — самые доступные по цене, но медленные и не очень мощные. Их преимущество в простоте ремонта — при поломке можно заменить только моторчик.
- Реечные — более быстрые и надежные, но требуют регулярного обслуживания и смазки.
- Рычажно-шарнирные — современные модели с высокой скоростью работы, мощностью и долговечностью. Не требуют особого ухода.
При выборе стеклоподъемников для замены механических рекомендуется остановиться на рычажно-шарнирном типе. По отзывам владельцев ВАЗ 2114, хорошо себя зарекомендовала модель «Гранат».
Пошаговая инструкция по установке электростеклоподъемников
Замена механических подъемников на электрические выполняется в следующем порядке:
- Отсоедините клеммы от аккумулятора.
- Снимите обивку двери.
- Открутите крепеж, соединяющий стеклоподъемник со стеклом.
- Выкрутите гайки крепления тяг подъемника — две средние, одну нижнюю и одну верхнюю.
- Открутите 3 гайки, фиксирующие подъемник в районе ручки.
- Выведите нижнюю шпильку направляющей в технологическое отверстие двери и извлеките весь механизм.
- Установите новый электрический подъемник через то же отверстие.
- Зафиксируйте его двумя шпильками в средних отверстиях.
- Подключая питание напрямую от аккумулятора, совместите крепление подъемника с креплением на стекле.
- Соедините крепления болтами.
После установки рекомендуется смазать подвижные детали твердой смазкой типа ШРУС-4.

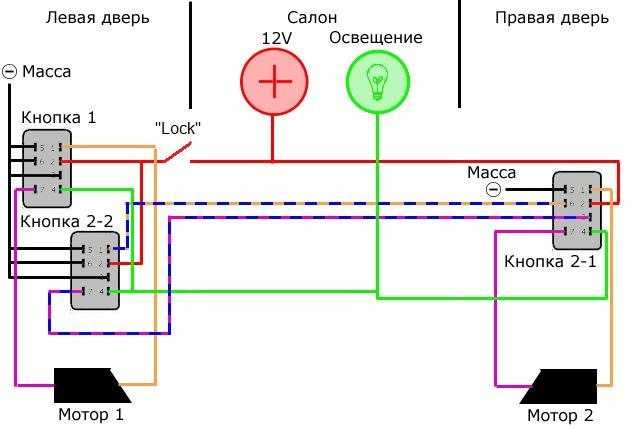

Схема подключения стеклоподъемников ВАЗ 2114
Для подключения электростеклоподъемников понадобится:
- Кнопка управления
- Реле включения
- Провода сечением не менее 1 мм²
- Предохранитель
Подключение выполняется в такой последовательности:
- Установите кнопку управления справа от прикуривателя.
- Проложите провода от кнопки в стойку и далее внутрь двери.
- Подключите провода к моторчику подъемника.
- Запитайте цепь от прикуривателя через предохранитель.
- Подключите клеммы к аккумулятору.
- Проверьте работу подъемников.
Важно использовать провода достаточного сечения, чтобы избежать их перегорания при работе стеклоподъемников.
Особенности подключения кнопки стеклоподъемника ВАЗ 2114
При подключении кнопки управления стеклоподъемниками нужно проверить работу подсветки. Если она не горит при включенных габаритах, следует поменять местами провода в разъемах 3 и 6 согласно схеме подключения.
Кнопка имеет 6 контактов, их назначение:
- Питание +12В
- Масса
- Подсветка
- Управление вверх
- Управление вниз
- Общий провод подсветки
Правильное подключение обеспечит корректную работу кнопки и подсветки.
На что обратить внимание при установке электростеклоподъемников
При самостоятельной установке электрических стеклоподъемников на ВАЗ 2114 важно учесть следующие моменты:
- Используйте качественные комплектующие от проверенных производителей.
- Тщательно изолируйте все электрические соединения.
- Проложите провода так, чтобы исключить их перетирание.
- Обязательно установите предохранитель в цепь питания.
- Проверьте работу стеклоподъемников до установки обшивки двери.
- При необходимости отрегулируйте положение стекла.
Соблюдение этих рекомендаций обеспечит надежную и безопасную работу электростеклоподъемников.
Возможные проблемы при эксплуатации электростеклоподъемников
При использовании электрических стеклоподъемников на ВАЗ 2114 могут возникать следующие неисправности:
- Стекло движется рывками или с заеданиями — требуется смазка направляющих.
- Стекло не поднимается до конца — нужно отрегулировать концевой выключатель.
- Стеклоподъемник работает в одну сторону — проверьте подключение проводов к кнопке.
- Посторонний шум при работе — осмотрите механизм на предмет износа деталей.
- Стеклоподъемник не работает совсем — проверьте предохранитель и питание.
Большинство проблем решается простой регулировкой или заменой изношенных элементов. При серьезных неисправностях рекомендуется обратиться в сервис.
Преимущества установки электростеклоподъемников на ВАЗ 2114
Замена штатных механических стеклоподъемников на электрические дает владельцу ВАЗ 2114 ряд преимуществ:
- Повышенный комфорт при управлении стеклами
- Возможность дистанционного закрытия окон
- Функция автоматического закрытия при постановке на сигнализацию
- Более высокая скорость подъема и опускания стекол
- Отсутствие необходимости прикладывать физические усилия
- Современный вид салона автомобиля
Установка электростеклоподъемников значительно повышает удобство эксплуатации автомобиля, особенно в городских условиях.
Схема установки стеклоподъемника на ниву – АвтоТоп
Дошло дело до дверей) Родные мясорубки хоть и без нареканий отслужили 13 лет, но это не удобно как не крути. В местном Нивском магазине были приобретены оригинальные стеклоподъемники Форвард. Были так же в наличии китайские ЭСП форвард, конструктивно и по коробке «1 в 1», стоят на рубль дешевле, отличие в качестве металла и скорости работы. Единственное пожалуй что в них не устроило это инструкция по установке в которой ничего не понятно!
Пытался искать отчеты про их установку, но то и дело натыкался на отчеты с «Два отверстия потому что с первого раза не попал» и само собой никто после этого не начертил схему. Я решил и изменить эту ситуацию:
Все встало ровно и стало работать с первого раза на обоих дверях, единственное особое внимание на переходные пластины, если их перепутать местами или перевернуть то будет казаться что установка косячная)
Так же не ленимся удалять ролики от мясорубок, они как правило гремят!
_______________________________________________ Понравился пост? Ставим лайки и делимся с друзьями) Спасибо за внимание!
В автомобиле Нива Шевроле электрические стеклоподъемники установлены на передних дверях.
Кнопки управления расположены сверху на дверцах. Водитель может управлять стеклоподъемниками обеих дверей, а пассажир, только правой.

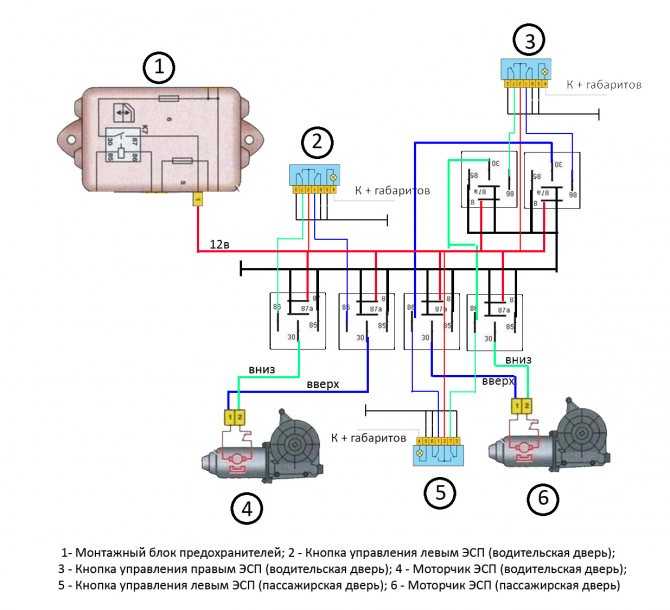

Устройство электростеклоподъемника (ЭСП) и схема подключения
Стандартная схема состоит из блока управления, приводного и спускового механизмов. Приводной механизм, или моторедуктор, вращает тросовый барабан, непосредственно поднимая или опуская стекло. Моторедуктор представляет собой цельный блок электродвигателя с червячной передачей, которая обеспечивает вращение только в одном направлении, от червяка колесу. Это предотвращает случайное закрытие окна. Встроенный термобиметаллический предохранитель защищает от перегрузок.
Рассмотрим за что отвечают комплектующие в схеме электроподъемного механизма:
1. Под панелью приборов со стороны водителя расположен монтажный блок. От него питаются устройства.
2. Реле включения стеклоподъемников снижает ток в цепи управления.
3. Кнопки со светодиодной подсветкой, на правой и левой двери, включают механизм подъема стекла.
4. Моторедукторы пассажиркой и водительской двери, создают усилие, которое поднимает и опускает стекло.
5. Замок зажигания подает питание на реле.
Как работает схема?
Поворот ключа зажигания подает питание на блок и реле включения подъемников. Включается светодиодная подсветка кнопок управления. Механизм движения стекла запускается только при нажатии на любую клавишу.
Движение тока в цепи: аккумулятор — предохранитель — реле — кнопка — моторчик.
Схема подключения стеклоподъемников ваз 2114
Иногда электрические подъемники стекол могут выйти из строя, вызвав тем самым серьезные неудобства. Для того, чтобы их отремонтировать, понадобится схема стеклоподъемников ваз 2114.
В сегодняшней статье мы приведем эту схему, а также расскажем о том, как установить электрические подъемники стекол вместо механических самостоятельно.
Разновидности стеклоподъемников
Стеклоподъемники электрического типа, применяемые в современных отечественных (и не только) автомобилях можно разделить на 3 основные категории:
- Тросиковые — наиболее доступные по цене, но при этом слабые и медленные. Единственное их преимущество — ремонтопригодность — в случае выхода из строя моторчика его можно приобрести отдельно и установить вместо сломанного.
- Реечные — более быстрые и довольно надежные, но для достижения продолжительного срока службы требуют регулярного осмотра и смазки.
- Рычажно-шарнирные — наиболее современные. Отличаются долговечностью, нетребовательностью к уходу, а также сочетанием большой скорости работы с высокой мощностью. Могут без больших усилий сдвинуть с места даже примерзшие стекла.
По понятным причинам, выполняя замену стеклоподъемников, свой выбор следует останавливать именно на последнем варианте.
По отзывам многих владельцев отечественных автомашин, наиболее удачными электрическими стеклоподъемниками для них является модель под названием «Гранат».
Схема стеклоподъемников ВАЗ 2114: установка
Если на машине в базовой комплектации установлены механические подъемники, то заменить их на электрические — не составит большого труда.
Выполняется эта процедура в следующем порядке:
- отсоединить клеммы от аккумуляторной батареи;
- демонтировать обивку двери;
- выкрутить крепеж, соединяющий стеклоподъемник с дверным стеклом;
- открутить гайки, удерживающие тяги (трапецию) подъемника — две средние гайки, одну нижнюю и одну верхнюю;
- вывинтить 3 гайки, фиксирующие подъемник в районе его ручки;
- выведя нижнюю шпильку направляющей в технологическое отверстие двери, вынуть весь механизм ручного стеклоподъемника;
- установить новый механизм электрического подъемника внутрь двери через тоже отверстие, через которое был удален старый механический подъемник;
- вставить пару шпилек в отверстия, над которыми находились срединные гайки механического подъемника, и зафиксировать при их помощи новый механизм;
- подключая и выключая питание стеклоподъемника (сделать это можно напрямую от АКБ при помощи пары проводков) совместить его крепление для стекла с креплением на стекле;
- соединить оба крепления при помощи болтов.
После того, как механизм подъемника будет установлен и соединен с ведомым стеклом, рекомендуется выполнить смазку всех его подвижных деталей при помощи твердой смазки (например, ШРУС-4).
На этом установка механической части устройства полностью завершена. Теперь расскажем о том — как выполняется подключение стеклоподъемников ваз 2114 к бортовой сети.
Схема стеклоподъемников ВАЗ 2114: правильное подключение
После того, как все подъемники поставлены на место, следует выполнить их подключение к сети автомобиля. Для большего удобства ниже приведена схема этого подключения.
Сама же процедура производится в следующем порядке (клеммы при этом должны оставаться снятыми с аккумулятора):
- Подготовить место под кнопку и установить ее (штатнокнопка стеклоподъемника ваз 2114 устанавливается справа от прикуривателя — для этого предусмотрена специальная заглушка, закрывающая свободную полость).
- Протянуть провода от кнопки в стойку и из стойки — внутрь двери (делая это, следует обязательно обратить внимание на то, чтобы никакие подвижные части не соприкасались с проводами).
- Подключить провода с одной стороны — к моторчику подъемника, а с другой — запитать всю цепь от прикуривателя (более подробно ознакомиться с принципом этого подключения можно на приведенной выше схеме).
- Подключить клеммы к АКБ.
- Выполнить проверку работоспособности подъемников, произведя открывание и закрывание стекол (движение при этом должно быть плавным, без рывков, с минимальным уровнем шума). Если же окажется, что стекло туго ходит в уплотнителе, то в стык можно брызнуть немного силиконовой смазки.
На этом подключение стеклоподъемников можно считать полностью завершенным — останется лишь установить на место обивку двери, снятую в самом начале.
Крайне важно отметить, что все подключение электрических подъемников стекол к бортовой сети следует выполнять при помощи проводов общим сечением не менее 1 мм. кв., а лучше — больше. Вызвано это тем, что при работе устройства сила тока в цепи значительно возрастает, и при использовании тонких проводков последние могут в скором времени перегореть.
Последним важным моментом, о котором следует сегодня сказать, является распиновка кнопки стеклоподъемника ваз 2114. Так, после ее подключения следует включить габаритные огни и обратить внимание на подсветку, установленную внутри кнопки. Если она сразу загорелась, значит кнопка подключена правильно и менять ничего не нужно. Если же нет, то следует поменять местами провода, входящие в разъемы 3 и 6, указанные на приведенной выше схеме подключения.
