Схема подключения светодиодной ленты через контроллер: подробное руководство

Как правильно подключить светодиодную ленту через контроллер. Какие элементы нужны для системы подсветки. На что обратить внимание при монтаже RGB-ленты. Какие схемы подключения существуют. Как решить распространенные проблемы.

Основные элементы системы светодиодной подсветки

Для создания полноценной системы светодиодного освещения с возможностью управления необходимы следующие компоненты:

• Светодиодная лента (одноцветная или RGB)
• Контроллер для управления лентой
• Блок питания
• Усилитель сигнала (для лент длиннее 5 метров)

Рассмотрим подробнее назначение каждого элемента:

Светодиодная лента

Это основной светоизлучающий элемент системы. Бывают одноцветные и многоцветные (RGB) ленты. RGB-ленты позволяют получать различные цвета и оттенки за счет смешивания базовых цветов — красного, зеленого и синего.

Контроллер

Устройство для управления режимами работы светодиодной ленты. Позволяет регулировать яркость, менять цвета, создавать динамические эффекты. Для RGB-лент обязательно нужен RGB-контроллер.

Блок питания

Преобразует напряжение сети 220В в напряжение питания светодиодной ленты (обычно 12В или 24В). Мощность блока питания подбирается исходя из длины и типа ленты.

Усилитель

Применяется при подключении лент длиннее 5 метров для компенсации падения напряжения. Усиливает управляющий сигнал контроллера.

Схемы подключения светодиодной ленты через контроллер

Существует несколько вариантов подключения светодиодной ленты через контроллер. Выбор конкретной схемы зависит от типа и длины ленты, а также требуемой функциональности.

Базовая схема для коротких лент до 5 метров

Для лент небольшой длины (до 5 метров) можно использовать простую схему:

1. Блок питания подключается к контроллеру
2. Контроллер соединяется с началом светодиодной ленты
3. Питание на ленту подается через контроллер

Преимущества такой схемы — простота монтажа. Недостаток — ограниченная длина ленты из-за падения напряжения.

Схема с отдельным питанием ленты для большей мощности

Для более мощных и длинных лент рекомендуется запитывать контроллер и ленту отдельно:

1. Блок питания подключается к контроллеру
2. Контроллер соединяется с лентой только сигнальными проводами
3. Питание подается на ленту напрямую от блока питания

Это обеспечивает более стабильную работу и позволяет подключать более длинные ленты.

Схема для лент длиной более 5 метров

При подключении длинных лент нужно учитывать падение напряжения:

1. Используется несколько блоков питания вдоль ленты
2. Контроллер подключается в начале ленты
3. Каждые 5 метров ставится усилитель сигнала

Такая схема позволяет запитать ленту любой длины без потери яркости.

Как подобрать контроллер для светодиодной ленты

При выборе контроллера нужно учитывать несколько важных параметров:

Тип управления

• Без пульта — простейшие модели с фиксированными режимами
• ИК-пульт — управление на расстоянии до 10 м в зоне прямой видимости
• Радиопульт — управление на дистанции до 20-30 м, в том числе через стены
• Wi-Fi — управление со смартфона через приложение

Выходная мощность

Мощность контроллера должна соответствовать или превышать мощность подключаемой ленты. Рекомендуется брать с запасом 20-30%.

Количество каналов

Для одноцветных лент достаточно одноканального контроллера. Для RGB нужен трехканальный (или четырехканальный для RGBW).

Тип микросхемы

Должен соответствовать типу светодиодов в ленте (например, WS2811, WS2812 и т.д.).

Распространенные ошибки при подключении светодиодной ленты

При монтаже светодиодной подсветки следует избегать следующих типичных ошибок:

Подключение контроллера напрямую к сети 220В

Это приведет к выходу контроллера из строя. Всегда используйте блок питания для преобразования напряжения.

Неправильное подключение проводов

Внимательно соблюдайте маркировку контактов. Особенно важно не перепутать провода RGB в многоцветных лентах.

Превышение допустимой длины ленты

Не подключайте более 5 метров ленты без усилителя. Это вызовет падение яркости и нестабильную работу.

Использование некачественных проводов

Из-за большого протекающего тока важно использовать провода достаточного сечения.

Как устранить мерцание светодиодной ленты

Мерцание светодиодов — распространенная проблема, возникающая по нескольким причинам:

Ослабление сигнала при большой длине

Решение: установить усилитель сигнала каждые 5 метров ленты.

Недостаточная мощность блока питания

Решение: заменить блок питания на более мощный или добавить дополнительный.

Некачественный контроллер

Решение: использовать контроллер от проверенного производителя.

Наводки от других электроприборов

Решение: проложить кабели управления отдельно от силовых линий.

Особенности подключения адресных светодиодных лент

Адресные (программируемые) светодиодные ленты имеют ряд отличий при подключении:

Тип контроллера

Требуется специальный контроллер для адресных лент, например:

• SPI-контроллер
• Программируемый контроллер
• Контроллер Art-net DMX

Схема подключения

Помимо питания, к ленте подключаются сигнальные линии для управления каждым светодиодом:

• DATA — линия данных
• CLOCK — тактовая линия (для некоторых типов лент)

Ограничение по длине

Из-за затухания сигнала максимальная длина сегмента обычно не превышает 5 метров. Для больших длин используются усилители-повторители.

Подключение контроллера к системе умного дома

Современные LED-контроллеры позволяют интегрировать светодиодную подсветку в систему умного дома:

Wi-Fi контроллеры

Управляются через мобильное приложение и могут быть подключены к популярным системам умного дома (Apple HomeKit, Google Home, Amazon Alexa).

Zigbee и Z-Wave контроллеры

Используют специальные протоколы для связи с центральным хабом умного дома.

DMX512 контроллеры

Профессиональный стандарт, позволяющий объединять в единую сеть различные световые приборы.

Интеграция в систему умного дома позволяет управлять подсветкой с помощью голосовых команд, датчиков движения, по расписанию и другими удобными способами.

Схемы подключения RGB ленты | Ledcountry.ru

Подключение RGB ленты: важные нюансы эксплуатации, элементы в системе, рекомендации по установке в домашних условиях

Если вы решили оформить домашний интерьер с помощью светодиодной ленты разных цветов, вам необходимо ответить на множество вопросов, например, по поводу подбора контроллера, прочих элементов в цепи, или как подключить светодиодную разноцветную ленту RGB. Почему при подключении данной модификации осветительного оборудования возникает так много сложностей? Потому что одноцветные модели присоединяются исключительно к блоку питания при подключении, а вот для многоцветных агрегатов потребуется дополнительное приобретение контроллера и усилителя. Ниже мы рассмотрим основные моменты, которые необходимо знать каждому покупателю, желающему осуществить отделку с помощью ленты RGB.

Основные элементы, необходимые для подключения RGB ленты светодиодной

Выполнить установку любой модели RGB-ленты самостоятельно возможно после того, как вы сможете определить, насколько она будет протяженной. Именно от этого параметра будет зависеть подходящее устройство для цепи оборудования и подбираться схема. Покупать контроллер требуется исходя от характеристик светового оборудования – они должны соответствовать. Если говорить об элементах системы, то вам потребуется приобрести:

• Саму ленту RGB.
• Контроллер, подходящий к разноцветной диодной ленте.
• Блок питания.
• Усилительный механизм.

Для чего нужен каждый из представленных элементов? Блок питания требуется для того чтобы преобразовывать стандартное напряжение 220 вольт в сети в напряжение, необходимое светодиодной полосе. Его уровень может составлять от 6 и выше вольт. Подключить контроллер к светодиодной ленте необходимо, чтобы осуществлять цветовое свечение диодов. Усилитель потребуется в том случае, если вы желаете осуществить подключение RGB ленты, длина которой будет больше, чем пять метров, одновременно.

Поэтапный алгоритм и схема подключения светодиодной ленты RGB

Если вы хотите самостоятельно подключить RGB светодиодную ленту, вам необходимо воспользоваться следующим алгоритмом:

1. Подготовка поверхности. Локация, где предполагается размещение ленты, необходимо выровнять и обезжирить с помощью растворителя. Желательно, чтобы этот материал хорошо проводил тепло, чтобы лента не нагревалась слишком сильно. Если вы решили отдать предпочтение стальной или алюминиевой поверхности, рекомендуется уберечь ее электроизолятором.
2. Монтировать ленту на поверхность. Для этого нужно просто ее приклеить. Одна из сторон изделия для освещения самоклеющаяся, поэтому вам потребуется ликвидировать защитную пленку и аккуратно наклеить изделие на подобранное место. Важно помнить: степень изгиба не должна быть больше 1,5-2 см. Иначе системе может быть нанесен непоправимый вред при эксплуатации, сильно уменьшится срок ее работы. Если вам требуется отрезать участок изделия, выполняйте работу по пунктиру, указанному компанией-производителем. Соединить два участка ленты между собой можно воспользовавшись паяльником либо коннектором.
3. Соберите систему. Соедините RGB ленту с контроллером — сделать это также можно с помощью паяльника или коннектора, исходя из модели последнего. Проведите шнуры к блоку питания: плюсу соответствует алый цвет, а минусу – темный. Подключение шнуров к контролирующему механизму должно выполняться соответственно цветам, которые обозначаются в аббревиатуре.

Можно ли подключить RGB ленту без контроллера? Да, однако, в этом случае должен быть использован пульт дистанционного управления.

Схемы подключения

Подключение контроллера к светодиодной ленте.

При покупке первой светодиодной ленты многие удивляются словам консультанта, что для полного функционирования светодиодной RGB ленты необходим RGB-контроллер. Давайте разберемся с тем, что такое контроллер, для чего он нужен и можно ли обойтись без него.

Что такое контроллер светодиодной ленты?

Контроллер — это своего рода регулирующий блок, с помощью которого можно влиять на работу разноцветной ленты.

Функции, выполняемые контроллером:

• Изменение оттенков путем смешивания стандартных цветов: красного, зеленого и синего;
• Увеличение или уменьшение яркости;
• Установка определенной программы динамики светодиодов: чередование цветов, скорость мигания, плавность переливания;
• Базовое включение и выключение прибора.

Нужно учесть, что для разноцветной ленты необходимо приобрести именно RGB-контроллер, так как обычный диммер не сможет обеспечить полноценное управление устройством: он не имеет возможности смешивать разные цвета и получать различные оттенки.

Как подобрать контроллер для светодиодной ленты?

Итак, мы убедились в значимости контроллера, поэтому пришло время определиться с лучшим вариантом. Ни один эксперт с ходу не сможет дать ответ, если вы спросите, какое устройство вам подойдет. Каждый прибор подбирается для конкретного случая, учитывая все индивидуальные желания и потребности. Чтобы определиться с выбором, вам нужно выделить для себя оптимальные параметры и функции, которыми должен обладать будущий контроллер.

Признаки, по которым можно различить контроллер для светодиодной ленты:

• Тип управления;
• Сенсорные или кнопочные;
• Выходная мощность;
• Прошивка программы.

Все возможные схемы подключения контроллера для управления светодиодной ленты известные на данный момент.

Типы управления контроллерами.

1. Без пульта дистанционного управления.

Это самый простой в управлении прибор небольших размеров. Настройка параметров проводится всего один раз, входе которой устанавливается режим работы всей ленты: задается цвет, интенсивность свечения и динамика переливания. Такой вариант подойдет в тех случаях, когда нет нужды в частой регулировке светодиодной ленты.

1. Инфракрасный пульт управления.

Контроллер буквально на ходу регулируется с помощью ИК-пульта дистанционного управления. Пульт действует в пределах 10 метров при условии, что инфракрасный датчик не перегораживается посторонними предметами. В некоторых моделях имеется огромное количество функций. Их возможностями можно управлять каждым светодиодом по отдельности. ИК-комплекты обычно дешевле аналогов. Если пульт вышел из строя либо потерян, его можно заменить, купив точно такой же в ближайшем магазине электротехники.

1. Радиопульт.

Управлять светодиодной лентой можно на расстоянии до сотни метров. Устройство получит сигнал даже через стены и преграды на пути к пульту, так как в этом случае не используется инфракрасный луч.

1. Wi-Fi.

Перечень доступных функций такой же, как у моделей с радио- и ИК-пультом. Различия заключаются лишь в том, что управление производится со смартфона, планшета или персонального компьютера. Также существуют приборы с вмонтированным модулем Wi-Fi или регулируемые с определенного маршрутизатора, контролирующего одновременно несколько светодиодных лент. В специальном приложении на iOS или Android можно настроить каждый диод, установить ему собственный оттенок и определить скорость переливания.



1. Звуковой.

Процесс работы проходит в полуавтоматическом режиме. Контроллер реагирует на внешние звуки. Включать или выключать светодиоды можно различными звуками, установленными при первоначальной настройке, например, хлопок, щелчок и подобное. Если определенным образом настроить контроллер, лента может динамически реагировать на музыку, повторяя ее ритм и темп.

Сенсорные или кнопочные

Сенсорные пульты обладают сенсорным кольцом, с помощью которого выбирается необходимый режим и оттенок освещения. Они отличаются высокой стоимостью, однако в современном мире это самый удобный вариант управления.

Кнопочные пульты являются самым популярным вариантом на современном рынке. Программа динамики светодиодов назначается определенной кнопкой. Товар отличается простотой эксплуатации и относительно низкой ценой.

Разделение регуляторов по системе программирования

После покупки устройства можно выбрать определенную программу изменения оттенков, интенсивности и скорости переливания. В некоторых моделях доступна функция самостоятельной настройки светодиодной ленты.

Как подключить светодиодную ленту к контроллеру?

Подключение контроллера к светодиодной ленте.

В первую очередь перед посещением магазина электронных товаров, необходимо определиться с мощностью будущего RGB-контроллера. Запас должен составлять 20-30 процентов от потребляемой мощности светодиодной лентой. Также не стоит забывать о том, что контроллеры могут работать с разным напряжением — 12V и 24V. Аппараты на 24 вольта дороже менее способных аналогов, однако зачастую людям не нужно настолько мощное устройство. Поэтому можно обойтись вариантом подешевле, если владелец, конечно же, не собирается в скором времени расширять количество лент.

В самом простом контроллере RGB находится 6 контактов для подключения:

• «+» и «-»;

К ним подключается блок питания.

• Контакты «R», «G», «B»;

К ним присоединяются проводки, отвечающий за красный, зеленый и синий цвета соответственно.

• «V+».

Общий провод для всех светодиодов.

Существуют ленты с дополнительным белым цветом — RGBW (white — белый). Для белых оттенков предназначен специальный контакт.

Подключение RGB светодиодной ленты к контроллеру

Подключение контроллера к светодиодной ленте — RGBW

RGBW может содержать в кристалле отдельные светодиоды белого цвета. Также белые диоды могут располагаться на ленте обособленно, чередуя теплые и холодные тона. Это способствует улучшенному выбору температуры освещения. Подключается такая лента так же, как монохромная или разноцветная, только контроллер в этом случае имеет 5 выводов.

Подключение контроллера к светодиодной ленте наиболее важные моменты

1. Ни в коем случае нельзя подключать контроллер напрямую к сети 220V. Если не использовать блок питания, светодиодная лента или просто не включится, или моментально выйдет из строя.
2. Внимательно смотрите на обозначение контактных разъемов. Если перепутать и подключить, к примеру, провод синих светодиодов к красным, а красные — к синим, RGB-лента не сможет правильно функционировать.
3. Не приветствуется подключение ленты больше 5 метров. Если вы купили устройство, длина которого преувеличивает стандартные 5 метров, приобретите RGB-усилитель.
4. Из-за большого количества протекающего тока нужно использовать высококачественные провода.
5. Во время установки и использовании светодиодной ленты оберегайте ее от ударов, царапин и механических нагрузок.
6. Нельзя резко сгибать ленту, так как могут образоваться переломы.
7. Не рекомендуется продолжать использовать осветительный прибор, если заметите нарушение изоляции.

Более подробно о подключении RGB контроллера смотрите здесь.

Подключение контроллера к светодиодной ленте.

Подключение светодиодной ленты более 5 метров.

Если вы хотите, чтобы устройство проработало как можно дольше, не используйте последовательное подключение мощных светодиодных лент более 5 метров.

Светодиоды на конце потускнеют, а светодиоды в начале станут подвергаться увеличенной нагрузке, что поспособствует скорейшему выводу их из строя.

Подключение контроллера к светодиодной ленте.

Существует 2 способа подключения:

• Параллельное подключение;
• Добавление RGB-усилителя.

Эти 2 способа можно комбинировать для достижения более качественной подсветки.

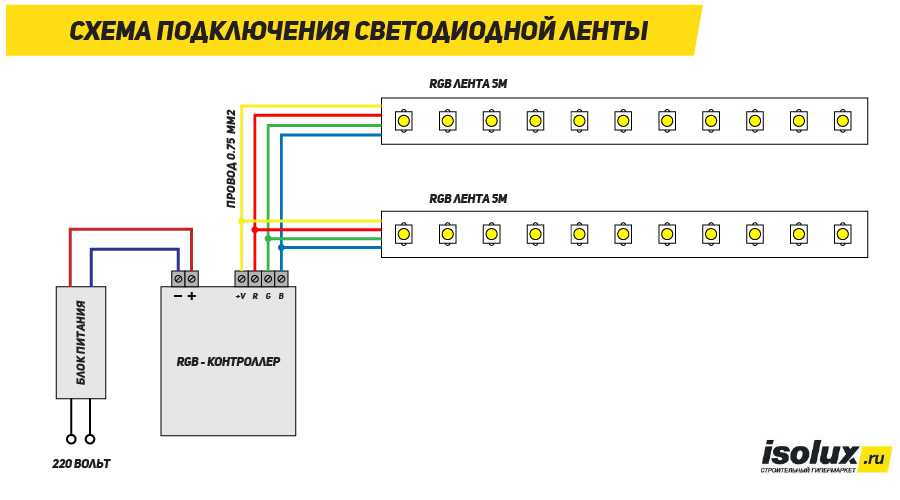

В варианте с параллельным подключением вторая лента также присоединяется к RGB-контроллеру или к проводам, соединяющим первый отрезок ленты и контроллер. Необходимо учесть, что общая мощность всех RGB-осветителей не должна превышать мощность блока питания и контроллера. Освещение больших пространств, реализуемое с помощью параллельного подключения, требует использования мощных блоков питания и контроллеров, которые создают назойливый шум.

Можете ознакомиться со схемой:

Подключение контроллера к светодиодной ленте. Второй вариант.

заключается в присоединении усилителя к концу первой части ленты, что усилит сигнал управления. Он запитывается от БП. С помощью RGB-усилителя можно обеспечить энергией светодиодную подсветку различной длины, используя лишь один контроллер.

Как подключить светодиодную ленту ?

Подключение RGB контроллера

SPI контроллер и SPI RGB лента

Как подключить адресные светодиодные ленты?

 Адресные светодиодные ленты (иногда их называют программируемыми светодиодными лентами, цифровыми светодиодными лентами SPI или светодиодными пиксельными лентами) означают, что они могут иметь несколько цветов на одной полосе. В отличие от других светодиодных лент, вся полоса должна быть одного цвета.

Что касается адресуемых светодиодных лент, то положительный и отрицательный полюса — это линии электропередач, а остальные — сигнальные линии.

Для передачи сигнала сигнальная линия не должна быть пропущена. Стрелки светодиодной ленты указывают направление потока данных. Если SPI-контроллер не установлен на стороне ввода данных, он не будет работать.

Если адресная светодиодная лента нуждается в отдельном питании, линия питания должна быть подключена к блоку питания.

Не беспокойтесь о том, как решить, нужен ли адресной светодиодной ленте отдельный источник питания, это будет подробно обсуждаться в следующем содержании.

Часть 1. Какой контроллер использовать для адресных светодиодных лент?

Часть 2. Как установить адресные светодиодные ленты？

Часть 3. Как решить, нужно ли запитывать адресные светодиодные ленты отдельно？

Часть 4. Как подключить длинные адресные полосы освещения?

Часть 5. Как устранить мерцание светодиодов?

Какой контроллер использовать для адресных светодиодных лент?

Адресную светодиодную ленту можно подключить к совместимому контроллеру для отправки команд на адресный светодиод.

►

Контроллер SPI

Контроллер SPI поддерживает WiFi, RF, Bluetooth, музыку и голосовое управление (Alexa и Google Assistant).

Встроенные сотни хорошо написанных программ, пользователи могут выбирать тип в зависимости от своих увлечений и использовать их для домашних и простых проектов освещения, которые не знают, как программировать.

Преимущества: Много процедур, низкая сложность.

Недостатки: Невозможно выбрать специальную программу.

Пожалуйста, обратите внимание на два момента, касающихся SPI-контроллера:

1) Может ли SPI-контроллер управлять типом микросхемы адресной светодиодной ленты.

2) Пиксель контроллера SPI должен быть больше, чем пиксель адресуемой светодиодной ленты, чтобы обеспечить управление светодиодами всей световой полосы. Мы упомянули выше, как вычислить пиксель.

Общее количество пикселей адресуемой светодиодной ленты = Пиксели(ИС)/метр*Длина

Как решить проблему нехватки пикселей контроллера SPI?

1) Перейдите на контроллер SPI с большим количеством пикселей.

У нас есть SPI-контроллер, который может подключать 4 адресуемые светодиодные ленты или 8 светодиодных световых лент параллельно, что сочетает в себе функции SPI-контроллера и SPI-усилителя.

2) Добавьте один или несколько адресуемых многоканальных усилителей SPI для усиления пикселей.

Усилитель SPI имеет совершенно другую функцию, чем усилитель неадресуемой светодиодной ленты. Количество пикселей усилителя SPI усиливается несколькими каналами.

Например, в контроллер SPI встроено 600 пикселей, а за 8-канальным усилителем можно подключить 8*600 пикселей.

*Схема подключения усилителя светодиодной ленты*

3) Используйте функцию WIFI или RF для беспроводной синхронизации нескольких контроллеров SPI.

Функция группирования должна управляться мобильным телефоном, и существуют одноканальные контроллеры и двухканальные контроллеры.

►

Программируемый контроллер

Программируемый контроллер является более гибким, чем контроллер SPI, и может записывать любые программы и динамические эффекты, которые вы хотите.

Но недостатком является то, что требования высоки. Вы должны понимать программное обеспечение AutoCAD или FLASH и уметь работать с программным обеспечением LED Edit 2020.

Схема подключения светодиодных лент T-300K Схема подключения светодиодных лент K-1000C

►

Контроллер Art-net DMX

Контроллер Art-net DMX может управлять несколькими группами световых лент SPI пошагово или индивидуально или комбинируйте другие элементы DMX для управления.

Недостатки: Необходимо уметь пользоваться программным обеспечением Mardix.

*Схема подключения светодиодных лент BC-204 DMX*

►

Декодер DMX в SPI

Декодер DMX в SPI преобразует сигнал DMX в сигнал SPI, который используется консолью DMX для непосредственного управления освещением SPI .

DSA Decoder Схема подключения светодиодных лент

►

Плата для разработки с открытым исходным кодом

Плата для разработки с открытым исходным кодом представлена ​​Arduino UNO и Raspberry Pi. Макетная доска небольшая и простая в использовании. Его можно использовать в сложных условиях и проектах «сделай сам», но для этого нужно уметь программировать.

Как установить адресную светодиодную ленту？

►

Первый способ подключения:

При установке адресной светодиодной ленты контроллер SPI лучше всего устанавливать рядом с блоком питания.

Контроллер SPI находится слишком далеко от источника питания, что в определенной степени повлияет на стабильность управляющего сигнала.

Если источник питания, SPI-контроллер и адресная светодиодная лента не находятся в одном месте, мы обычно выбираем увеличение расстояния между световой полосой и SPI-контроллером, но это имеет недостаток, заключающийся в ослаблении сигнала SPI. .

Это затухание сигнала может привести к мерцанию светодиодов при использовании длинных адресных светодиодных лент. Проблему затухания сигнала SPI можно решить, установив мини-усилитель в точке перед световой полосой. Подробнее о мерцании световой полосы мы упомянем позже.

Этот способ подключения подходит для установки маломощных адресных светодиодных лент, длина которых не превышает 5 метров.

Подключить адресную светодиодную ленту к контроллеру SPI действительно просто, даже если вы новичок, у вас все получится. Вы только правильно соедините соответствующие знаки. Адресная светодиодная лента питается энергией через SPI-контроллер.

*Схема подключения светодиодных лент SPI с длиной 5 м*

►

Второй способ подключения:

Если мощность адресной светодиодной ленты слишком высока, рекомендуется питать контроллер SPI и светодиодную ленту отдельно. Это делает управляющий сигнал более стабильным.

При первом способе подключения, если мощность световой ленты слишком высока, контроллер SPI перегружен, что означает, что мощность контроллера меньше, чем мощность, требуемая адресной светодиодной лентой, освещение светодиодной ленты перегорит SPI-контроллер.

Иногда возникает несоответствие между результатом управления и управляющей командой или оно будет напрямую нарушено.

Если вы столкнулись с такой ситуацией, возможно, ваш контроллер исправен, но мощность программируемой светодиодной ленты слишком высока и ее нужно запитать отдельно.

Обратите особое внимание на значение отдельного источника питания для адресных светодиодных лент. Световая полоса питается энергией через источник питания, а не через контроллер.

На некоторых программируемых светодиодных лентах вы увидите 3-контактный и 2-контактный разъемы. 3-контактный разъем используется для передачи сигналов, а 2-контактный разъем используется для подключения к источнику питания.

Однако обратите внимание, что когда 2-контактный разъем подключен к источнику питания, контроллер SPI используется только для передачи сигналов, VCC 3-контактного разъема должен быть отключен.

*Схема подключения светодиодной ленты SPI с 10 м*

►

Как подключить 3-контактный разъем JST к светодиодной ленте Breakpoint Resume?

Иногда двухсигнальный SPI-контроллер может также использовать другие световые полосы, такие как светодиодные полосы возобновления точки останова.

Самое главное, что есть отрицательный полюс, положительный полюс и сигнальная линия. Резервный провод светодиодной ленты возобновления точки останова может быть подключен к отрицательному или сигнальному проводу контроллера SPI.

По аналогии, односигнальный SPI-контроллер также можно использовать для возобновляемой светодиодной ленты точки останова, поскольку две его сигнальные линии (BI и DA) могут иметь общую точку соединения (DAT).

Как подключить точке Breakpoint Resume Светодиодные полоски777777777777777777777777777777777777777777777

CONTROLLER SPI	АДРЕСАБАЯ СЛОВАЯ СТРЕСКИ
ОДИН-SIGNAL SPI COLNOLLER (GND, DAT, VCC)	SINGSIGNAL SPI (GND, DAT, VCC)	3 STIPIGNAL SPI	Светодиодная лента возобновления точки останова (DA и BI совместно используют DAT)
Двухсигнальный контроллер SPI (GND, CLK, DAT, VCC)	Односигнальная светодиодная лента (CLK не используется)
	Двухсигнальный Светодиодная лента
	Возобновление точки останова Светодиодная лента (DA и BI имеют общий DAT, CLK не используется) , значит мощность недостаточна и требуется отдельный блок питания. ► Что такое падение напряжения? Как решить проблему с падением напряжения? Самый очевидный способ судить о падении напряжения — это когда яркость светодиода работает на 100%, яркость затухает, и его нужно запитать отдельно в ближайшей точке затухания. Динамический эффект может не распознать падение напряжения. Включите адресуемую светодиодную ленту с белым светом и установите максимальную яркость. В это время можно отчетливо наблюдать падение напряжения на светодиодной ленте. ► Плотность светодиодов и падение напряжения Однако следует обратить внимание на то, что плотность адресуемой светодиодной ленты будет влиять на длину падения напряжения. Чем плотнее плотность, тем больше падение напряжения и меньше расстояние между точками, требующими отдельного источника питания. 90 Блок питания на одном конце(10м)0054 30-60 Светодиод/M Адресалевая светодиодная полоса ПРИКЛЮЧЕНИЕ ДЛЯ ВЫСОТКИ Раствор DC5V . ) DC12V Без падения напряжения(5м) Блок питания на одном конце(5м) DC24В Без падения напряжения(10м) ► Как запитать адресную светодиодную ленту и SPI-контроллер от блоков питания разного напряжения? Есть еще корпус отдельного блока питания. Низковольтная адресуемая светодиодная лента работает слишком долго, а ток слишком высок, что приводит к нестабильности выходного сигнала контроллера SPI. В этом случае добавление адаптера питания 12 В 1 А или 24 В 1 А к контроллеру SPI может решить эту проблему, гарантируя, что контроллер SPI будет только выходным сигналом ( VCC/V+ световой полосы не подключен к положительному полюсу выхода контроллера SPI ). И не забудьте нормально подать питание на световую ленту (следуйте правилу 80%). *Как использовать разное напряжение питания для подключения контроллера и светодиодных лент* Как подключить длинные адресные световые ленты? Есть две общие междугородные проводки. Один из них заключается в непосредственном использовании адресуемой светодиодной ленты на сверхдальние расстояния. Для бега на большие расстояния есть несколько комплектов адресных светодиодных лент, комплект неоновой подсветки RGB длиной до 20 метров и комплект адресных световых лент длиной до 50 метров. Мы предоставляем варианты контроллера и блока питания в наборах, решая проблему выбора правильного контроллера и блока питания. Если проект представляет собой круг, два конца световой полосы можно соприкасаться или перекрывать, и можно использовать один и тот же источник питания. А если проект линейный, то потребуются два блока питания для подачи питания на оба конца световой полосы по отдельности. Вторым способом установки длинных светодиодных лент является подключение нескольких адресуемых светодиодных лент . Питание контроллера SPI и световых полос должно осуществляться отдельно. В случае падения напряжения требуется отдельный источник питания. *Схема подключения светодиодных лент SPI длиной 20 м+* Как устранить мерцание светодиодов? Проблемы такого рода обычно вызваны следующими двумя факторами. ► 1. Адресная световая полоса слишком длинная или контроллер SPI находится слишком далеко от световой полосы, что приводит к ослаблению сигнала SPI. Нам нужно добавить усилитель MINI SPI в ближайшей области мерцания. Этот усилитель отличается от вышеупомянутых многоканальных усилителей тем, что он усиливает только ослабленный сигнал SPI и не может усиливаться многократно. Посмотрите видео, чтобы узнать, как устранить мерцание, вызванное задержкой сигнала адресной светодиодной ленты. ► 2. Различные страны и регионы приводят к недостаточной выходной мощности или низкой частоте источников питания с широким диапазоном напряжения. В Северной Америке по возможности выбирайте источник питания с одним напряжением переменного тока 110-130 В и умножайте мощность световой полосы в 1,5 раза при расчете источника питания, чтобы обеспечить достаточную выходную мощность источника питания. Если для вашей светодиодной ленты требуется 100 Вт, то вам лучше выбрать блок питания на 150 Вт. Мы добавили для вас ссылку о том, как рассчитать мощность светодиодных лент. Вы можете нажать, чтобы перейти на страницу. Выходная мощность в европейском регионе AC220-240V будет более достаточной и проблем будет меньше. Следующая таблица предназначена только для справки. Мощность Вход Выход 100W AC110-130V 90W 100W AC 85-265V (AC110V)60W (AC220V)100W 100W AC220-240V  100W- 110 Вт Подробнее Схема подключения светодиодной ленты: Как подключить одноцветную светодиодную ленту? Как подключить настраиваемую светодиодную ленту белого цвета/CCT? Как подключить светодиодные ленты RGB, меняющие цвет? Как подключить светодиодные ленты RGBW? Как подключить светодиодные ленты RGBCCT? Как подключить одноцветные светодиодные ленты? Светодиодные ленты подходят для различных сценариев применения и могут использоваться в качестве вспомогательного освещения, декоративного освещения, основного освещения, освещения для роста растений и освещения с особыми длинами волн. Существуют наружные водонепроницаемые светодиодные ленты, светодиодные ленты для внутренних помещений и т. д. Характеристики безопасности, мягкости и возможности резки светодиодных канатных светильников приносят нам большое удобство в использовании, позволяя нам лучше наслаждаться светодиодными лентами. Одноцветные светодиодные ленты — самые простые из всех светодиодных лент. Прежде чем приступить к монтажу одноцветной светодиодной ленты, подготовьте материалы, которые будут использоваться: одноцветные светодиодные ленты, диммер светодиода, драйвер светодиода, разъемы для светодиодов без пайки или инструменты для пайки, отвертка, 2-контактный оголенный провод, инструмент для зачистки проводов, ножницы. , рулетка и другие аксессуары для одноцветных светодиодных лент. 1. Как установить одноцветные светодиодные ленты? Возможны две ситуации установки одноцветной светодиодной ленты: контроллер светодиодного освещения не установлен, а контроллер светодиода установлен. Проводка проста без установки светодиодного контроллера. И установить светодиодный контроллер несложно. Далее давайте узнаем больше о том, как установить светодиодную ленту. ► 1.1 Контроллер светодиодной подсветки не установлен На конце одноцветной светодиодной ленты есть два оголенных провода: красный и черный. Красный представляет положительный полюс, а черный представляет отрицательный полюс. Некоторые люди задаются вопросом, можно ли красный провод соединить с черным проводом? Ответ, конечно, нет. Функции красной линии и черной линии различны, что похоже на соединение одноцветной светодиодной ленты со светодиодной лентой RGB, меняющей цвет. Поскольку 5-вольтовые светодиодные ленты имеют падение напряжения на 5 метров, они должны быть запитаны с обоих концов, когда они подключены к источнику питания светодиодов, чтобы решить проблему затухания цвета и яркости, вызванную падением напряжения. Светодиодные ленты на 12 В и светодиодные ленты на 24 В не имеют падения напряжения на расстоянии 5 метров, поэтому они могут получать питание с одного конца. Одноцветные светодиодные ленты 5 В ⇒ Электропитание на обоих концах 5 м Одноцветные светодиодные ленты 12 В ⇒ Электропитание на обоих концах 10 м, электропитание на одном конце 5 м Одноцветные светодиодные ленты 24 В ⇒ Электропитание на обоих концах 15 м, электропитание на одном конце 10 м 1.1.1 Как подключить несколько светодиодных лент к одному блоку питания? Обратите особое внимание на падение напряжения при подключении нескольких одноцветных светодиодных лент. Падение напряжения также является распространенной темой в процессе установки светодиодных ленточных светильников. Поскольку для работы светодиодной ленты используется низкое напряжение, напряжение потребляется, а конечное напряжение меньше начального напряжения, что приводит к различиям в цвете и яркости света ленты. Поэтому не рекомендуется соединять несколько одноцветных светодиодных лент последовательно. Однако максимальная длина подключения светодиодной ленты 24 В составляет 10 метров, поэтому можно подключить два одноцветных светодиодных светильника на 24 В и запитать их с одного конца. Решение проблемы падения напряжения состоит в том, чтобы обеспечить достаточную мощность светодиодных ламп. Несколько одноцветных светодиодных лент можно подключить к одному и тому же светодиодному драйверу, если источник питания может обеспечить достаточную мощность, необходимую для нескольких светодиодных лент. Для светодиодной ленты SMD5050 со 120 светодиодами на метр требуется 96 Вт, а для двух таких 5050 тросовых ламп требуется 192 Вт. Тогда для двух таких светодиодных лент требуется мощность не менее 230 Вт из-за правила расчета мощности 80%. После того, как светодиодный драйвер израсходует необходимую мощность светодиодных лент, должно остаться 20% места для продления срока службы. 2. Необходимо установить  Светодиодный светильник Контроллер Диммер светодиода управляет яркостью одноцветной светодиодной ленты, а драйвер светодиода обеспечивает питанием контроллер светодиода и светодиодную ленту. Поэтому последовательность подключения светодиодная лента к светодиодному диммеру и диммер к блоку питания светодиода. Может ли один диммер управлять несколькими одноцветными светодиодными лентами? Конечно, светодиодный диммер может управлять двумя одноцветными светодиодными лампами, как показано на схеме ниже. Стоит отметить, что мощность контроллера светодиодного освещения должна быть такой же, как и мощность драйвера светодиода. 2. Как подключить большую светодиодную ленту? Когда есть длинные светодиодные ленты, как установить световую ленту? Есть два варианта. Один из них — выбрать сверхдлинную светодиодную ленту с постоянным током, которая может обеспечивать сверхдальнее расстояние без падения напряжения и решать проблемы с проводкой. Вы можете управлять светодиодной лентой постоянного тока в соответствии с описанным выше методом, не устанавливая светодиодный контроллер и не устанавливая контроллер светодиодного освещения. Во-вторых, необходимо соединить несколько светодиодных лент, но требуется сложная проводка. Выберите метод в соответствии с вашими предпочтениями и реальной ситуацией. Теперь давайте подробно поговорим о разводке нескольких светодиодных лент. ► 2.1 Использование регулятора яркости светодиодов RF Подключите одноцветную светодиодную ленту к контроллеру светодиодов RF, и количество таких комплектов зависит от потребностей вашего проекта. Затем подайте питание на эти беспроводные контроллеры RF. Эти светодиодные регуляторы яркости могут совместно использовать источник питания или использовать источники питания отдельно, в зависимости от падения напряжения. Для предотвращения падения напряжения рекомендуется использовать блок питания отдельно. Регулятор яркости RF может осуществлять автоматическую синхронизацию в пределах 30 метров. Пульт дистанционного управления светодиодной подсветкой посылает управляющий сигнал, и первый контроллер светодиодной подсветки, который получает сигнал, автоматически синхронизируется со следующим контроллером светодиодной подсветки, а затем следующий контроллер находится в пределах эффективного расстояния, что снижает затраты на проводку между контроллерами светодиодной подсветки. Хотя расстояние автоматической синхронизации составляет 30 метров, это расстояние будет уменьшено из-за влияния других источников сильного сигнала, таких как маршрутизатор WIFI и домашняя микроволновая печь. Расстояние между двумя регуляторами яркости светодиодов RF не должно превышать 15 метров. 2.1.1 Как настроить регулятор яркости светодиодов RF? Радиочастотный контроллер поддерживает различные методы управления, мобильные телефоны, дистанционное управление, панель управления, Bluetooth, WIFI и голосового помощника. Несколько радиочастотных контроллеров могут управляться вместе или по отдельности. На каждом светодиодном контроллере есть соответствующая кнопка, соответствующая пульту дистанционного управления. Контроллер светодиодной радиочастоты может быть сопряжен в разных зонах одного и того же пульта дистанционного управления для реализации гибкой функции группировки. Как выполнить сопряжение контроллера радиочастотной светодиодной подсветки? Шаг 1. Включите светодиодный радиочастотный контроллер и пульт дистанционного управления светодиодной подсветкой. Шаг 2. Нажмите соответствующую кнопку на первом контроллере светодиодной радиочастоты, и индикатор контроллера начнет мигать. Шаг 3. Нажмите «1» на радиочастотном пульте дистанционного управления в течение 10 секунд. Это означает, что «1» может управлять светодиодной лентой, управляемой первым регулятором яркости светодиодной радиочастоты. Шаг 4. Соедините другие контроллеры радиочастотных светодиодов таким же образом. Если вы хотите одновременно управлять контроллерами радиочастотной светодиодной подсветки, подключите все контроллеры светодиодной подсветки к «1» пульта дистанционного управления, и, конечно же, это может быть «2», «3» или «4». . Для индивидуального управления установите первый радиочастотный контроллер на «1», второй светодиодный контроллер на «2», третий на «3» и четвертый на «4». Таким образом, вы можете управлять каждой светодиодной лентой по отдельности, чтобы получить желаемый результат. Обычно используется в нескольких зонах, что решает проблему соединения между зонами. Как сбросить регулятор яркости светодиода RF? Продолжайте нажимать соответствующую кнопку, пока индикатор не начнет мигать, что означает успешный сброс. Для управления контроллерами светодиодной подсветки RF в одной и той же области на самом деле существует еще один простой способ установить светодиодную ленту, то есть использовать сверхдлинную светодиодную ленту с постоянным током, что экономит затраты на использование несколько светодиодных контроллеров. ► 2.2 Используйте усилитель сигнала светодиода 1) Что такое усилитель сигнала светодиода? Усилитель светодиодного сигнала предназначен для усиления ослабленного сигнала в цепи, чтобы цвет и яркость последующей светодиодной полосы соответствовали предыдущей световой полосе. С помощью усилителя сигнала вы можете соединять светодиодные ленты последовательно или параллельно. • Схема последовательного подключения светодиодного усилителя • Схема параллельного подключения светодиодного усилителя 2) Когда использовать светодиодный усилитель? Для простых проектов со светодиодной лентой усилитель не требуется. Когда дело доходит до подключения нескольких светодиодных лент или вы обнаружите, что ваш светодиод тусклый из-за затухания сигнала, усилитель будет работать в это время. При перегрузке диммера мощность всех световых полос больше, чем мощность диммера. В это время можно использовать усилитель, чтобы разделить световую полосу на две части с усилителем посередине. 3) Как использовать светодиодный усилитель? Светодиодный усилитель устанавливается за контроллером светодиодного освещения. И светодиодный усилитель усиливает ослабленный сигнал, протекающий через светодиодную ленту, подключение светодиодной ленты неизбежно. Однако без питания усилитель работать вообще не будет, поэтому необходимо подключить светодиодный усилитель к блоку питания. Проще говоря, светодиодный усилитель необходимо подключить к контроллеру светодиодной подсветки, светодиодной ленте и источнику питания светодиода. Мощность светодиодного усилителя зависит от мощности светодиодной ленты, подключенной к усилителю. Если светодиодная лента, подключенная к светодиодному усилителю, имеет мощность 36 Вт, мощность усилителя должна быть не менее 36 Вт. Мощность усилителя светодиода = ток x напряжение ►3. Используйте декодер DMX Декодер DMX совместим с международными стандартными протоколами, такими как DMX512, с источником питания постоянного напряжения и выходом постоянного напряжения ШИМ, который можно использовать для управления одноцветными светодиодными лампами. Похожие записи 31.08.2023 0 Микросхема 358: подробный обзор, применение и характеристики операционного усилителя 30.08.2023 0 Радиозвонок схема. Радиозвонок своими руками: схемы, устройство и монтаж беспроводного дверного звонка 29.08.2023 0 Электросхема ваз 2105 инжектор. Электросхема ВАЗ 2105: особенности, устройство и основные неисправности Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
