Схема подключения телефона. Подключение телефонной розетки: схема, виды устройств и пошаговая инструкция

Как правильно подключить телефонную розетку. Какие бывают виды розеток для телефона. Какие инструменты понадобятся для монтажа. Как выполнить подключение своими руками пошагово.

Основные виды телефонных розеток

Существует несколько основных видов телефонных розеток:

• Встраиваемые розетки «евро» — современный стандарт для скрытой проводки
• Розетки советского образца РТШК-4 — до сих пор встречаются в старых домах
• Универсальные накладные розетки RJ-11 — наиболее распространенный тип

Выбор типа розетки зависит от вида проводки и модели телефонного аппарата. Наиболее универсальным вариантом являются накладные розетки RJ-11, подходящие для большинства современных телефонов.

Характеристики и функции телефонных розеток

Основные функции телефонной розетки:

• Обеспечение надежного соединения телефона с линией связи
• Защита контактов от случайного замыкания
• Возможность быстрого подключения/отключения телефонного аппарата

Важные характеристики розеток:

• Количество контактов — от 2 до 6
• Тип крепления — накладной или встраиваемый
• Материал корпуса — обычно пластик
• Наличие защитной крышки

Как выбрать подходящую телефонную розетку

При выборе телефонной розетки следует учитывать несколько факторов:

1. Тип имеющейся проводки — для скрытой подойдет встраиваемая розетка, для открытой — накладная
2. Модель телефонного аппарата — разъем розетки должен соответствовать вилке телефона
3. Количество необходимых линий — для одной линии достаточно двух контактов, для двух — четырех
4. Место установки — для влажных помещений нужна розетка с защитной крышкой

Для большинства современных телефонов оптимальным выбором будет стандартная розетка RJ-11 с четырьмя контактами. Это обеспечит универсальность и возможность подключения дополнительной линии в будущем.

Необходимые инструменты и материалы

Для самостоятельного подключения телефонной розетки понадобятся:

• Отвертка
• Кусачки или монтажный нож
• Инструмент для зачистки проводов
• Дрель со сверлом (для крепления накладной розетки)
• Уровень
• Карандаш
• Телефонный кабель
• Розетка выбранного типа
• Саморезы и дюбели для крепления

Также рекомендуется иметь мультиметр для проверки полярности и целостности проводки. Не забудьте про средства индивидуальной защиты — диэлектрические перчатки и инструменты с изолированными ручками.

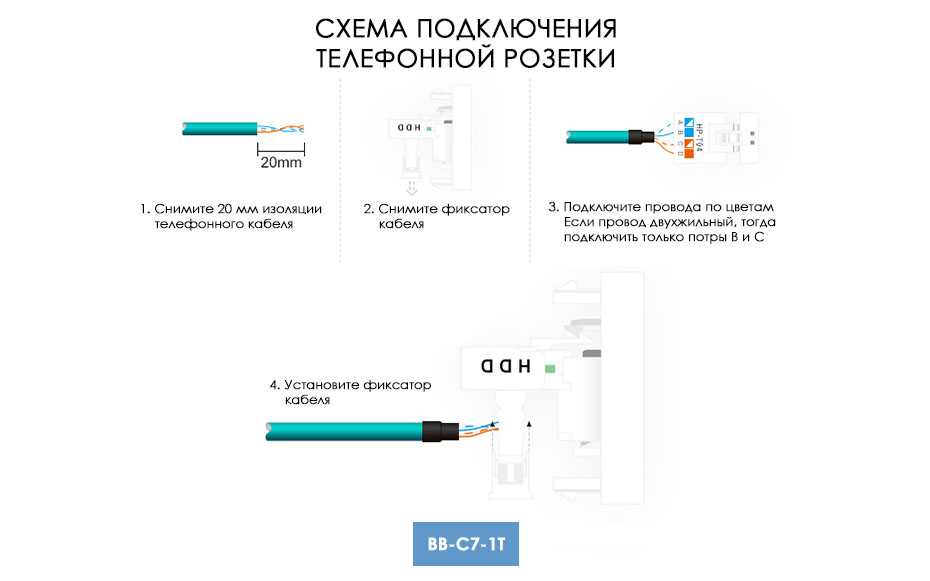

Пошаговая инструкция по подключению розетки

Процесс подключения накладной телефонной розетки типа RJ-11:

1. Обесточьте телефонную линию
2. Снимите около 5 см внешней изоляции с телефонного кабеля
3. Зачистите 1-1,5 см изоляции с внутренних проводов
4. Откройте корпус розетки
5. Подключите провода к контактным клеммам согласно цветовой маркировке (обычно красный «+» и зеленый «-«)
6. Закрепите кабель фиксатором внутри розетки
7. Закройте корпус розетки
8. Прикрепите розетку к стене на саморезы
9. Проверьте надежность соединения

После подключения обязательно проверьте работу телефона. При возникновении проблем перепроверьте правильность и надежность соединений.

Особенности подключения встраиваемых розеток

Монтаж встраиваемой розетки имеет некоторые отличия:

• Требуется подготовка монтажного отверстия в стене
• Розетка устанавливается в монтажную коробку
• Провода подводятся через отверстие в стене
• Розетка фиксируется в коробке с помощью распорных лапок
• Сверху устанавливается декоративная рамка

Такой монтаж сложнее выполнить самостоятельно, но он обеспечивает более эстетичный вид. При ремонте рекомендуется заранее предусмотреть места для установки встраиваемых розеток.

Распространенные ошибки при подключении

При самостоятельном монтаже телефонных розеток часто допускаются следующие ошибки:

• Неправильное определение полярности проводов
• Некачественная зачистка и подключение проводов
• Отсутствие фиксации кабеля внутри розетки
• Слишком сильное затягивание винтов крепления проводов
• Повреждение изоляции при зачистке проводов

Чтобы избежать этих ошибок, внимательно следуйте инструкции и не торопитесь при выполнении подключения. При возникновении сомнений лучше обратиться к специалисту.

Меры безопасности при работе с телефонной проводкой

Хотя напряжение в телефонной линии невелико, при работе с ней следует соблюдать меры предосторожности:

• Обесточьте линию перед началом работ
• Используйте инструменты с изолированными ручками
• Наденьте диэлектрические перчатки
• Не работайте с проводкой в мокром помещении
• Не касайтесь оголенных проводов

Помните, что при входящем звонке напряжение в линии может достигать 120 В. Это не смертельно, но может вызвать неприятные ощущения при случайном контакте.

виды монтажа и способы установки

Установка и подключение телефонной розетки, является одним из основных этапов установки стационарного телефона. Неправильный  монтаж этого элемента, не приведёт к таким негативным последствиям, как неправильная установка электрической розетки, но при некачественном выполнении работ может быть нарушена работа телефона и линии связи. Как правильно осуществить установку розетки для телефонного аппарата будет подробно изложено ниже, но вначале следует определиться какой вид арматуры требуется установить для подключения стационарного аппарата.

Содержание

• 1 Виды телефонных розеток
• 2 Подключение розетки
• 3 Установка телефонной розетки
• 4 Открытая установка
• 5  Установка телефонной розетки фирмы Legrand
• 6 Заключение

Виды телефонных розеток

На сегодняшний день существует огромное количество различных типов розеток, многие из которых устарели, но могут использоваться с некоторыми моделями телефонов. Виды разъёмов для подключения телефона:

1. 6P2C — этот вид телефонного разъёма, является самым распространённым. 6P2C полностью соответствует стандарту RJ11, по которому подключается большинство современных телефонов.

2. 6P4C — этот стандарт разъёма отличается от 6P2C, дополнительной парой контактов. Этот вид разъёма, позволяет подключить два аналоговых аппарата или один цифровой телефон. К таким элементам арматуры могут быть подключены аппараты, имеющие стандарт подключения 6P2C. В этом случае, 2 контакта в разъёме останутся незадействованные.

3. 6P6C — этот стандарт используется для подключения 3 линий или цифровых устройств. Он так же соответствует стандарту RJ11. К разъёму этого вида можно подключаться телефонным аппаратам с кабелем стандарта 6P4C и 6P2C.

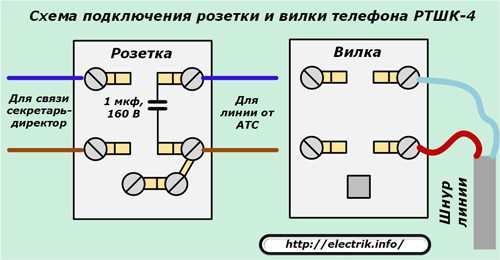

4. РТШК-4 — устаревший стандарт, который по сей день используется для подключения телефонов старых моделей.


Подключение розетки

Для установки понадобятся следующие инструменты:

• Электрическая дрель.
• Отвёртка.
• Нож.
• Коронная насадка для подрозетников.
• Зубило.
• Молоток.

Вооружившись этими инструментами можно без труда установить телефонную розетку, как внутренней, так и наружной конструкции. Какой инструмент необходим для проведения работ обязательно ознакомьтесь в статье Собираем сумку электромонтажника.

При осуществлении работ с проводами телефонной линии, необходимо иметь в виду, что в момент, когда данному абоненту будет осуществлён вызов, напряжение в телефонной сети может достигать 120 В. Учитывая тот факт, что электрический ток будет переменным, то неприятные ощущения, человеку, который коснётся оголённых металлических элементов незащищённой частью тела, будут гарантированы. Чтобы избежать таких последствий все работы, следует выполнять только в прорезиненных перчатках.

Следующим этапом установки, является удаление изоляции на концах проводников. Производить эту операцию, необходимо с помощью ножа или специального устройства для очистки проводов. Если зачищать провода придётся с помощью ножа, то делать это необходимо с большой осторожностью, чтобы не повредить тонкие жилы кабеля. Каждая жила кабеля зачищается на 4 см, после чего провода зажимаются в контактах согласно схемы подключения.

Установка телефонной розетки

Установка телефонной розетки на стену начинается с определения  способа монтажа. Для того чтобы установить скрытую арматуру, потребуется сделать отверстие в стене, глубина которого должна быть достаточной для полного размещения внутренней части этого устройства. Для того чтобы сделать углубление в стене, потребуется дрель и специальная коронная насадка для подрозетников. Порядок установки подрозетника в стене обязательно прочитайте в статье. Если такой инструмент отсутствует, то можно сделать отверстие для розетки с помощью зубила и молотка. Затем к сделанному в стене монтажному отверстию необходимо прорубить штробу, в которой будет уложен телефонный кабель. Следующий этап подключения заключается в размещении  кабеля в штробе, и подводка его в подрозетник, который устанавливается в ранее сделанном отверстии. Провода подключаются согласно схеме, затем изделие устанавливается в установочную коробку и равномерным затягиванием винтов, с помощью специальных лапок, надёжно фиксируется. Как провести электромонтаж провода можете ознакомиться на нашем сайте.

Для устранения образовавшихся зазоров между установочной коробкой и стеной, необходимо приготовить гипсовый раствор и заделать все имеющиеся щели. Гипсовым раствором заделывается канал в стене, для прокладки кабеля.

Когда раствор застынет, на розетку устанавливается декоративная пластмассовая накладка.

Открытая установка

Подключение телефонной розетки накладного типа займёт намного меньше времени, чем монтаж скрытого устройства.

Открытая установка осуществляется в такой последовательности:

• Зачищенные провода заводятся и фиксируются в клеммах устройства.
• Розетка крепится к полу или в нижней части стены с помощью 2 саморезов или дюбелей.
• На розетку устанавливается декоративная коробка, а поверх кабеля — электротехнический плинтус.
• Подключается аппарат и производится проверка качества связи.

Если телефон будет работать в стандартном режиме, то монтаж телефонной розетки можно считать завершённым. Как подключить телефонную розетку видео смотрите ниже:

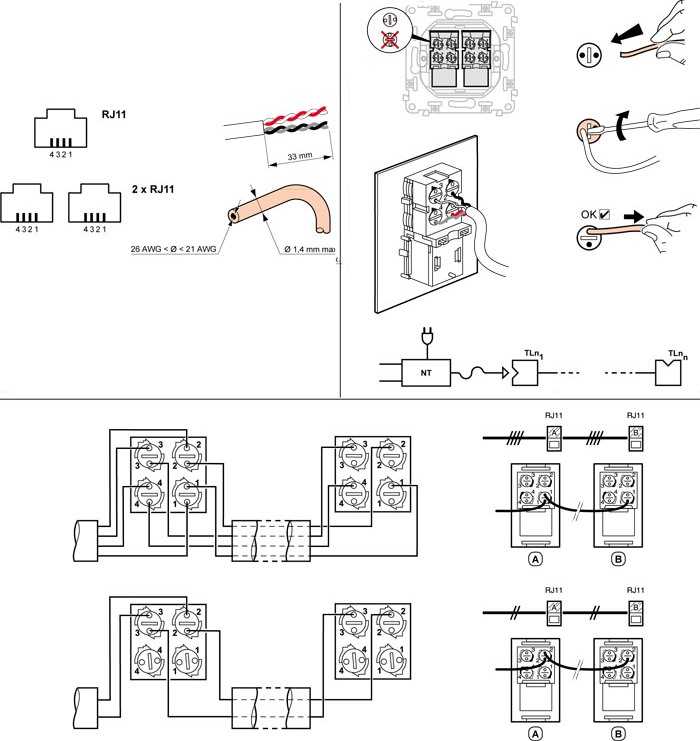

 Установка телефонной розетки фирмы Legrand

Продукция французской фирмы «Легранд», является наиболее качественной среди аналогичных элементов телефонной арматуры представленной на рынке. К некоторым видам розеток этой фирмы можно присоединить 2 телефонных аппаратов.  Особенностью изделий фирмы «Легранд», являются специальные зажимы, которые позволяют подсоединять к розетке провода, предварительно их не зачищая от изоляционного слоя. Соединение металлических проводников происходит за счёт специальных ножей, которые установлены в зажимах розеток. Ножи срезают защитный слой изоляции, во время затягивания специальных зажимов. Использование розеток Legrand позволяет сократить время на установку арматуры, а качество используемых для производства изделий этой фирмы материалов, позволит безупречно работать  домашней телефонной системе в течение длительного времени.

Заключение

Как подключить телефонную розетку, ясно из данного материала. Самостоятельная установка телефонной розетки займёт немного времени, также можно будет сэкономить некоторое количество денег на вызове мастера. Телефонная розетка, является обязательным элементом телефонной линии, и без неё невозможно будет произвести быструю замену телефона или правильно осуществить разводку нескольких линий. Схема подключения большинства моделей телефонов указана на корпусе устройства с нижней стороны. Каждой цветовой схеме соответствует набор проводов в телефонном кабеле, цвет которых является стандартным для всех моделей устройств, поэтому разобраться в имеющихся обозначений не составит труда. Распиновка, также может быть указана в инструкции к телефону.

Распайка проводов всегда соответствует схеме, поэтому можно смело устанавливать телефонную розетку по имеющимся обозначениям.

Чтобы правильно подключить телефонную розетку, не требуется специальных знаний в области электротехники, достаточно иметь элементарные представления о прохождении электрического сигнала по металлическому проводнику, чтобы подключить устройство по всем правилам. Телефонная связь в 21 веке приобрела новые виды, но использование проводных телефонов по прежнему актуально. Установленный стационарный телефон, позволяет пользоваться услугами связи даже в том случае, когда сотовая связь не будет принимать сигнал по причине магнитных бурь или вспышек на солнце. Стационарное устройство не прекратит работу в результате полного разряда батареи или самоуничтожения загрузочного файла. Стационарный телефон практически невозможно потерять или «утопить» на рыбалке, поэтому такие устройства будут востребованы ещё долгое время.

Как подключить телефонную розетку: схема и этапы установки

Содержание

• Основные разновидности розеток
• Характеристики устройств
• Функции телефонной розетки
• Техника безопасности
• Старые и современные стандарты устройства
• Установка универсальной розетки внешнего типа
• Подключение своими руками
• Алгоритм установки розетки
• Подключение скрытых розеток
• Разновидности коннекторов. Особенности применения RJ11, RJ12 и других видов
• Примеры цен на телефонные коннекторы
• Скрытые опасности телефонной сети
• Советы и рекомендации
• Заключение

Основные разновидности розеток

От разновидности розетки зависят особенности ее установки:

• Встраиваемые в стену розетки «евро».
• Розетки советского образца, РТШК-4.
• Универсальные розетки внешнего типа, RJ-11.

Наиболее распространенными являются последние, поэтому мы рассмотрим процесс установки на их примере.

Характеристики устройств

Ранее вопрос о подключении телефонной линии сводился к одному ответу. Ведь всего несколько лет назад установка телефонной розетки основывалась на использовании одного стандартного прибора типа РТШK-4. В современное время стандарты сменились европейским качеством в виде наиболее популярных приспособлений типа RJ11 и RJ-12 известного бренда Legrand (Легранд).

Аббревиатура RJ (Registered Jack) в переводе с английского языка расшифровывается, как зарегистрированное гнездо. Известный разъем RJ11 в народе называется «евро-розетка». Стандарт RJ11 на самом деле является первым, узаконенным в США, стандартом. При этом розетка телефонная RJ 12 на самом деле не существует в виде стандарта. Обычно под данным разъемом подразумевается изделия бренда Legrand RJ-14 либо RJ-25.

Получается, что на сегодняшний день в повсеместном использовании имеются современные устройства такого типа:

1. RJ 11 с двумя проводами.
2. RJ 14 с контактами и 4 проводами.

Накладная двойная разводка данного типа зачастую используется в офисных помещениях для нужд подключения дополнительных телефонных линий (офисные АТС).

3. RJ 25 – подключение телефонной розетки данного типа не рекомендуют производить собственными руками.

Функции телефонной розетки

Розетка в комплекте с вилкой являются современным способом подключения телефонного аппарата к сети связи. Их задача сводится к надежному и быстрому созданию стационарного соединения.

Электрические контактные гнезда у любой розетки всегда находятся под напряжением линии. Для защиты от случайных замыканий они утоплены в корпус. Контакты вилок оголены и изолируются от среды только после установки.

Техника безопасности

Работа со слаботочными розетками требует наличия защитных перчаток. Напряжение в телефонной линии не превышает 60 Вольт, а в момент звонка возрастает до 100–120 Вольт. Этого достаточно для того, чтобы получить травму при работе без соблюдения техники безопасности.

Старые и современные стандарты устройства

Для усовершенствованных моделей телефонов используют обновленные методы подключения к сетевым устройствам. Изначально стационарные аппараты не требовали подключения розеток, так как провода просто соединялись напрямую друг с другом. Таким образом, ток проходил по замкнутому пути.

Первые розетки появились в начале 1980 года. Называли ее «розетка для телефонов штепсельного типа с четырьмя контактами» – РТШК -4. Подсоединение осуществлялось проводами из меди с двумя жилами.

Со временем РТШК – 4 заменили розетки стандарта RJ – сетевой интерфейс «Registered Jack», который представлял собой отвечающее международным нормам подключение розетки и вилки.
RJ11 подключение используется для стационарных устройств с линейным подключением.

Современные телефоны, работающие от АТС, имеют различные разъемы, которые обозначаются специальной аббревиатурой – RJ11, RJ12, RJ14, RJ25 или RJ45. Каждый вид устройства имеет свое предназначение:

• RJ11 – применяется для стационарных устройств с линейным подключением, имеет двухпроводное подключение;
• RJ14 – используются для соединения двух телефонов на разные линии, а также организации мини АТС для офисов с четырехпроводным подсоединением;
• RJ25 и RJ12 – необходимо для шестипроводных моделей телефонов с тремя парами контактов.
• RJ45 – предназначено устройство для подсоединения оборудования сложного типа – факсов, компьютерных линий или модемов.

Также широко применяются смешанные модели разъемов – RJ11 и РТШК -4. Почти все виды розеток подключаются к сети с помощью двух контактов. Только в некоторых новых разъемах при включении участвуют контакты находящиеся посредине. Старые и новые модели по величине практически ничем не отличаются.

Таблица №1. Стандарты для слаботочных цепей

Тип	Использование для телефона	Примечание
RJ-11 (P6C4, Р6С2	Соединение телефона и линии	Одна пара контактов
RJ-14	Соединение телефона и линии	Две пары контактов
RJ-25	Соединение телефона и линии	Три пары контактов
RJ-45 (8р8с)	Соединение компьютерных сетей либо телефона и линии	Четыре пары контактов
РТШК-4	Старый стандарт для подключений телефона и линии
Совмещенный разъем RJ-11 c РТШК-4	Соединение компьютерных сетей либо телефона и линии
ТАЕ	Соединение немецких и французских моделей телефонов и линии

Методы маркировки слаботочных розеток

Положение каждого контакта в разъеме необходимо учитывать и маркировать для удобного монтажа и ремонта. С этой целью маркировку создают:

1. цифрами около контакта или обозначением его позиции на схеме монтажа или заводском чертеже;
2. раскраской изоляции проводов строго назначенными цветами.

Производители телефонов и манипуляторов выпускают продукцию, промаркированную несколькими способами.

Установка универсальной розетки внешнего типа

При помощи инструмента для работы с кабелем необходимо осуществить его разделку, то есть зачистить провод от изоляционного слоя на 4 см. Выполнять эту процедуру необходимо очень аккуратно, так как медные жилы провода хрупкие и легко ломаются.

Далее необходимо открыть корпус розетки. Внутри нее находятся 4 клеммы, так как розетка рассчитана на подключение двух телефонных линий. Для одной линии потребуются две клеммы, провод необходимо подключить к проводам «плюс» и «минус», для чего жилы нужно прикрутить к клеммам винтами. Для некоторых моделей телефонов может быть важна полярность линии, проверить которую можно при помощи тестера.

По стандарту к каждому контакту подведен провод определенного цвета, что облегчает процесс подключения.

После подключения коробка закрывается крышкой и крепится к стене на саморезы или двусторонний скотч.

Не забудьте проверить, есть ли связь, после завершения всех работ.

Подключение своими руками

Прежде, чем говорить о подключении, нужно подвести к месту, предназначенному для установки розетки телефонный кабель.

В новых жилых помещениях он прокладывается в ходе строительных работ по скрытой проводке. Наружу выводится только пара контактов, но может быть установлена и розетка.

В используемых помещениях кабель часто прокладывают по плинтусу, однако это непрактично, поскольку его можно повредить во время уборки. Распространена укладка телефонного кабеля под плинтуса, для этого нет необходимости их демонтировать, достаточно немного отодвинуть его и уложить кабель в образовавшуюся щель. После этого поставить плинтус на место.

К месту установки кабель можно подвести непосредственно по стене, а можно проштробить канал и уложить его как скрытую проводку.

Материалы и инструменты

Основные приспособления, которые могут понадобиться при прокладке телефонной проводки:

• бокорезы – для разделки кабеля;
• нож – для зачистки концов проводов;
• отвертка – крепление концов в розетке;
• винты – крепление основания устройства к стене;
• дрель – сверление отверстий для фиксации наружного устройства;
• сверло с твердосплавными напайками – как правило, применяется диаметром 4,2 мм;
• пластиковые вставки в отверстия;
• «болгарка» с диском по бетону – для выполнения скрытой проводки;
• перфоратор с корончатым сверлом, размер сверла в соответствии с габаритом коробки;
• тестер – для уточнения полярности контактов в разъеме при подсоединении;
• защитные латексные перчатки – если при проведении работ случайно будет звонок на телефон, разность потенциалов может достигнуть 120В, что уже небезопасно при непосредственном контакте.

Порядок выполнения работ

1. Если решено установить скрытую проводку, сначала следует выполнить канал для укладки телефонного кабеля. При помощи «болгарки» проштробить канал по всей длине и уложить в него провод, канал заделать цементным раствором.
2. При изготовлении открытой проводки понадобятся специальные пластиковые скобы для крепления кабеля на стене и электродрель со сверлом. В отверстия глубиной порядка 20 мм вставить пластиковые вкладыши, и закрепить провод под скобой гвоздем или винтом. Весь крепеж продается в комплекте, проблем с совместимостью составляющих не возникает.
3. Установка под плинтус потребует применения стамески, при помощи которой плинтус отстраняется от стены для укладки провода. После этого плинтус подбивается на место штатными гвоздями.
4. При установке наружной коробки, ее сначала нужно подключить к кабелю. После этого закрепить на стене. Здесь возможны варианты, определяемы конструктивным исполнением самих коробок. Если ее основание имеет отверстия для крепления, нужно приложить е к месту установки и разметить на стене расположение отверстий. Воспользовавшись дрелью, просверлить отверстия, установить вставки и закрепить основание коробки винтами из комплекта. После чего установить крышку, имеющую для этого специальные защелки. Основание без отверстий для крепления можно установить на стену, воспользовавшись двусторонним скотчем. Крепление достаточно надежно, но при отключении разъема корпус желательно придерживать.
5. При установке внутренней коробки нужно воспользоваться перфоратором и корончатым сверлом по диаметру коробки. Выполнив в стене глухое отверстие, установить в него коробку, подключить ее к кабелю и закрепить в отверстии. Поставить на место крышку.
6. При подключении контактов нужно проверить тестером соответствие полюсов (расположение «+» и «-»).

Все работы просты и доступны непрофессиональному исполнителю.

Зачистка концов жил

Кабель для телефона имеет достаточно нежное покрытие. Поэтому зачистка кабеля требует особой аккуратности. Изначально от защитной изоляции очищаются концы проводов на четыре сантиметра.

Чтобы не нарушить жилы, которые отвечают за качество сигнала, рекомендуется использовать острое лезвие или специальный кроссировочный нож. При малейшем повреждении проводов при очистке от оплетки следует отрезать концы с дефектом и зачистить заново.

Подключение проводов розетки

При соединении проводов рекомендуется проверка полярности. Основным руководством при подключении стандартной телефонной проводки является:

• провод в зеленой изоляции означает «плюс»;
• красная оплетка – «минус».

Неправильно подключенные полюса могут стать причиной постоянных неполадок телефонной связи. С помощью вольтметра можно измерять необходимое напряжение. Значение рабочей линии должно быть в пределах от 40 до 60 Вольт.

Все подсоединенные провода должны плотно прижиматься крепежными винтами. После установки надевается на защелки или другие крепления защитная крышка. Перед закрытием розетки следует убедиться, что провода не пересеклись между собой и все контакты утоплены в корпусе.

Установить телефонную розетку достаточно просто. Главное иметь под рукой все необходимые инструменты, знать принцип подключения разъемов и иметь детальную схему монтажа, обозначенную в инструкции приобретенного изделия.

Как подключить телефонную розетку к телефонному кабелю: схема

При закрытом способе монтажа для удобства подключения провода делают выступающими за стеновую плоскость на мм. Вне зависимости от разновидности телефонной розетки, потребуется установка внутрь данного приспособления питающего кабеля особого типа.

Если же удастся поймать момент входящего звонка, то в сети проходит переменная синусоида с амплитудой до вольт. К ним и подключаются концы подведенного телефонного провода Схема соединения 2-х жильного кабеля с контактами телефонной розетки Если конструкция устройства предусматривает клеммы, то концы провода зачищать не нужно. Как это выполнить, расскажем ниже.

Алгоритм установки розетки

Приведем алгоритм подключения розеток типа RJ-11 и RJ-12.

Наденьте специальные перчатки для защиты и обеспечьте обесточивание электросети. С помощью бокорезов удалите верхний слой кабеля (длина – около четырех см). Важно не задеть внутренние составляющие.

Зафиксируйте кабельные жилы после подключения. Так, после подключения телефонного кабеля к розетке, можно приступить к дальнейшим действиям. Если модель содержит 2-4 стальных контакта, используйте 2 центральных контакта.

Двусторонним скотчем или саморезами зафиксируйте розетку на поверхности стены. Далее нужно защелкнуть крышку.

Подключение скрытых розеток

• Сделайте разметки на стене, которые будут подразумевать расположение коробки изделия.
• Перфоратором сделайте отверстие в стене.
• Установите и зафиксируйте коробку в стене.
• С помощью десятисантиметрового кабеля подключите розетку.
• Зачистите и подсоедините кабель к стене.
• Займитесь установкой накладки и внешней рамы.

Разновидности коннекторов. Особенности применения RJ11, RJ12 и других видов

Телефонные разъемы служат не только для подключения аппаратов в линию связи. Они применяются для соединения с другими аппаратами и устройствами связи.

Розетки выполняются с одним, двумя или большим количеством разъемов и могут обеспечить соединение одновременно нескольких абонентов.

В большом разнообразии коннекторов необходимо рассмотреть некоторые их разновидности:

• RJ11 – двухпроводное исполнение, применяется для подключения к сетям линейного типа.
• RJ14 – снабжена четырьмя проводниками и четырьмя контактами, совместим с большинством моделей современных телефонов. Для подсоединения одного абонента нужно задействовать 2-й и 3-й контакты. Если необходимо подключение нескольких дополнительных линий, нужно использовать 1-й и 4-йконтакты. Если используется накладная телефонная розетка, подключение линии производится проводами красного и зеленого цветов.
• RJ25 – имеет три пары контактов, для ее подсоединения требуется участие квалифицированного специалист по телефонной связи.
• РТШК-4 – наследие еще советского периода, однако производятся и применяются по настоящее время. Имеет в комплекте специальный ключ. Подключение производится неразъемным способом с коробкой отводного типа. При наличии в помещении нескольких точек такого типа, их замыкание происходит с использованием конденсатора.

Об устройствах для подключения RJ11 и RJ12 поговорим подробнее:

• Первый из этих типов изделий применяется для индивидуальных подключений в обычных телефонных сетях.
• Второй применяется для сетей с большими нагрузками – в офисных либо общедоступных местах.

Эти виды соединительных устройств имеют два или четыре контакта, выполненных как металлическая вилка, подключаются к контактам, которые расположены в центре. Для монтажа желателен специнструмент – нож кроссировочный, позволяющий снять оплетку без повреждения провода и обжать вилку при установке на провод.

Для подключения необходимо:

• снять оплетку с провода на длину 4 – 5 сантиметров;
• расправить каждую жилу кабеля, число которых бывает от 4-х до 6-ти;
• уложить все проводки в пазики розетки;
• проверить наличие контакта между разъемом и кабелем телефона.

Начиная подключение нужно озаботиться о мерах без опасности при выполнении работ. Обязательно наденьте резиновые перчатки, способные уберечь от поражения электротоком.

Общие стандарты устройства розеток свидетельствуют о том, что красный цвет оплетки обычно означает положительный проводник, а зеленые говорит об отрицательном номинале. Убедиться в этом поможет тестер.

Способы подключения всех розеток идентичны, но они различаются способами по способам установки в зависимости от исполнения.

Практически также производится монтаж популярных розеток французского производства типа Legrnd. Линейка изделий этого типа весьма разнообразна, розетки выпускаются с любым видом установки: наружные, внутренние и любые прочие. Цветовая маркировка следует европейским стандартам и идентична в подобных изделиях других производителей.

Примеры цен на телефонные коннекторы

Таблица 1

Изображение	Модель, описание	Цена (руб)	Производитель
	Reksant. С функцией переходника для использования евро розеток совместно со старыми отечественными	60	Россия
	Телефонная розетка внутренняя Reksant 2 – 6р-4с (2 порта), цвет молочно-белый	380	Россия
	Телефонная розетка внутренняя Reksant 1 – 6р-4с (1 порт), цвет молочно-белый	290	Россия
	Телефонная розетка Proconnect 2-6р-4с	55	Брэнд
	Телефонная розетка RJ12 1 модуль 6 контактов ABB Zenit N2117.6AN	500	Брэнд
	Телефонная розетка 2 RJ11Legrand Suno 774839	490	Легранд Франция

Скрытые опасности телефонной сети

Для слаботочных устройств связи применяется пониженное по сравнению с домашней электропроводкой напряжение. Но его обычная величина в 60 вольт все же может создать ток через человеческие руки и доставить массу неприятностей. Когда проходит вызов по телефонной линии, то он формируется сигналом переменного тока с амплитудой около 120 вольт.

Этого достаточно для получения болевых ощущений через сухую кожу пальцев, а если тело немного вспотело, то реакции мышц будут непредсказуемы.

Работу в действующей телефонной схеме необходимо выполнять в защитных перчатках и соблюдать разработанные технические мероприятия правил безопасности.

Советы и рекомендации

1. При производстве работ по прокладке телефонного кабеля нужно помнить о правилах безопасности:
   • Выполняя штробление паза для кабеля по кирпичу или бетону, обязательно воспользуйтесь защитными очками или защитной маской для предохранения глаз и лица.
   • При сверлении отверстий для крепления кабеля или основания розетки примите такие же меры безопасности.
   • Производя вырубку материала из штробленных каналов, из глухого отверстия для коробки розетки, установите на зубило защитный диск, предотвращающий повреждения рук.
   • Работы с проводкой нужно производить в защитных перчатках.
2. Если в наличии нет прибора для проверки полярности проводов, воспользуйтесь срезом картофелины. Воткните в мякоть концы проводов, поверхность мякоти вокруг плюсового провода скоро начнет темнеть.
3. Современные розетки исполняются в безопасном варианте. Тем не менее, устанавливать их нужно в недоступном для детей месте.
4. При зачистке концов кабеля для подключения нужно избегать повреждения изоляции внутренних проводов и, тем более, самих проводников. Это приводит к ухудшению качества связи и возможности обрыва линии.
5. Если используется старый советский двухжильный провод в виде пластиковой ленточки с проводками по краям, недопустимо крепить его, вбивая гвозди между проводками. Это часто ведет к обрыву линии при монтаже. При контакте гвоздя с проводком может образоваться заземляющая пара, ухудшающая качество связи.

Ведя все работы вдумчиво и аккуратно, можно успешно справиться с несложной задачей выполнения проводки и установки розеток. Беритесь без сомнений и будет вам успех!

Заключение

Знание правил выбора, монтажа, распиновки и подключения телефонной розетки обеспечат вам успешное подсоединение телефона к сети.

Однако одним из самых важных моментов в этом занятии является соблюдение правил личной безопасности, необходимых для избегания травм и ударов током.

Источники

• https://tze1.ru/articles/detail/kak-podklyuchit-telefonnuyu-rozetku/
• https://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/podklyuchenie-telefonnoj-rozetki.html
• https://HouseDiz.ru/kak-pravilno-ustanovit-i-podklyuchit-telefonnuyu-rozetku/
• https://master-houses.ru/kak-podklyuchit-rozetku-dlya-telefona-05/
• https://househill.ru/kommunikacii/electrika/pribory/podklyuchit-telefonnye-rozetki.html
• https://tokzamer.ru/bez-rubriki/shema-podkljucheniya-telefonnoj-rozetki
• https://materialexpert.ru/kak-podklyuchit-telefonnuyu-rozetku/

[свернуть]

X16 Small Business Phone 110 Схема подключения

Эта статья представляет собой мое собственное мнение и может содержать партнерские ссылки. Пожалуйста, прочитайте мои раскрытия для получения дополнительной информации.

Телефонная система для малого бизнеса X16 может быть подключена различными способами. В этом руководстве я покажу вам один пример того, как подключить систему X16 с кабелем из 4 пар витых пар в монтажном блоке 110.

Для кого предназначена телефонная система X16?

Телефонная система X16 представляет собой многофункциональную телефонную систему для небольших офисов, которая поддерживает 4 входящие аналоговые телефонные линии с возможностью расширения до 6 линий с помощью платы расширения и до 16 внутренних номеров. Рекомендуется для предприятий с 2-10 сотрудниками.

X16 — это хорошая система для офисов, телефоны которых в настоящее время подключены к аналоговой телефонной системе или старой системе с цифровым ключом, которую они хотели бы обновить для получения дополнительных функций. Некоторые из функций, доступных в системе X16:

• Идентификатор вызывающего абонента и ожидание вызова
• Вызов по внутренней связи и пейджинг между добавочными номерами
• Голосовая почта с общим почтовым ящиком и почтовым ящиком для каждого внутреннего номера
• Автоматизированная приемная с дневным и ночным режимами
• Автоматическая переадресация звонков на сотовые телефоны
• Трехсторонняя конференц-связь
• Музыка на удержании, как внутренняя, так и внешняя

Вы можете купить компоненты сервера X16 и телефонов X16 отдельно, но это более экономичный пакет, такой как комплект X16 4 Phone или X16 8 Phone.

Для кого предназначено это руководство по подключению?

Эта статья поможет вам подключить вашу телефонную систему на базе X16, если у вас в настоящее время есть кабель категории 5 или лучше, проложенный между всеми вашими телефонными розетками и центральным пунктом, и вы хотели бы использовать 110 блоков, чтобы иметь возможность использовать существующую проводку в будущем, чтобы у вас было возможность преобразования в систему на основе VOIP.

Телефонная система X16 может иметь топологию «звезда» или «дерево». В звездообразной топологии все кабели от телефонных разъемов идут в одно место, а в древовидной топологии вы можете соединить до 4 телефонных разъемов вместе, пропустив кабели между разъемами, при этом только один провод для каждого из 4 разъемов возвращается к центральному местоположению. Это делает систему X16 очень универсальной, и ее можно установить в самых разных существующих условиях без необходимости нанимать профессионала.

В этой статье я буду делать звездообразную топологию. С топологией «звезда» вы можете заделывать кабели телефонных разъемов либо блоком 66, либо блоком 110. Руководство для X16 показывает, как завершать блок 66. В этом примере я покажу вам, как подключить систему X16 к блоку 110.

Я выбрал блок 110, потому что я думаю, что его немного легче понять, чем блок 66, для людей, у которых нет большого опыта в телекоммуникационной проводке, а также потому, что блок 110 проще использовать для сетей передачи данных, если вы в будущем хотел бы перейти на систему на основе VOIP. Блок 110 также занимает меньше физического места, чем блок 66, что может быть проблемой для некоторых.

Чтобы перейти к блоку 110, вам необходимо иметь или планировать установить 4-х парную витую пару категории 5 или выше от ваших телефонных разъемов до центрального места, где вы будете устанавливать свою телефонную систему. Это также будет работать с кабелем Cat3, если это то, что вы уже установили, но оно не будет поддерживать VOIP в будущем.

Если ваша телефонная система не подключена к 4-х парной витой паре (бело-синяя, синяя, бело-оранжевая, оранжевая, бело-зеленая, бело-коричневая, коричневая), а вместо этого подключена более старым и толстым проводом 4-жильный кабель калибра (красный, зеленый, черный, желтый), вам будет лучше заделывать кабели блоком 66, если вы не хотите также модернизировать свою проводку.

Прочтите мою статью о том, как подключить блок 110, если вы не знакомы с телефонными распределительными устройствами.

Если вы хотите использовать 66 блоков, вы все равно можете получить полезную информацию из этого руководства, которое вам поможет.

Пример Office

Мы собираемся подключить телефонную систему для вымышленного офиса, который будет иметь 8 входящих телефонных линий и 16 добавочных телефонов, поэтому мы подключим X16 Server к его максимальным возможностям.

Линии 1-6 будут подключены к телефонной системе X16, а линии 7 и 8 будут выделены для двух факсимильных аппаратов, не подключенных к X16. С помощью X16 вы можете включить линии факса в свои настройки, чтобы линию факса можно было использовать для исходящих вызовов, когда факс не использует ее, но я решил использовать 2 отдельные линии, потому что в нашем воображаемом офисе есть много добавочных номеров, которые могут быть в использовании.

В нашем примере в малом бизнесе будет установлено 16 телефонов X16.

• Стойка регистрации
• Конференц-зал
• 5 офисов A-D и складское помещение
• 6 модульных рабочих мест (ячейки) 1-6
• Комната отдыха на складе
• Рядом с погрузочной площадкой на складе
• Комната данных

Также будет 2 факса, подключенных независимо от системы X16. Один для склада, другой для главного офиса.

Наше здание может выглядеть примерно так (хотя мне следовало разместить комнату данных в более центральном месте):

Несмотря на то, что мы установим 16 телефонов, только 12 из этих телефонов будут установлены на выделенных рабочих станциях. Тем не менее, это раздвигает границы возможностей системы X16, но это иллюстрирует, как подключить систему X16. Вы можете использовать руководство для подключения меньшего количества телефонов.

Шаг 1: Настройка панели

Прикрепите к стене кусок фанеры толщиной 3/4 дюйма (около 24 дюймов в ширину и 20 дюймов в высоту).0003

Прикрепите 110 блоков к фанере. В нашем примере мы используем два блока по 100 пар 110, но мы могли бы также использовать 3 блока по 50 пар или один блок по 100 пар и 1 пару по 50. Так как у нас есть 18 телефонных разъемов, мы можем разместить все кабели телефонных разъемов (кабели станций) в одном блоке 110. Хорошей практикой является подключение кабелей вашей станции к отдельному блоку проводки. Иногда их нужно заменить или перенастроить, но ваши домкраты не слишком часто перемещаются.

Затем установите сервер X16 на фанеру с 12-портовой патч-панелью под ним. Intellinet 560269Патч-панель Cat6 хорошо подойдет, так как она уже поставляется с монтажным кронштейном. Следует иметь в виду, что патч-панель имеет порты RJ45 (сетевой 8P8C), но нам нужны только меньшие порты RJ11 (6P2C), используемые для телефонов. Мы могли бы получить модульную коммутационную панель и установить порты RJ12 Keystone, но будет дешевле и проще использовать стандартную коммутационную панель RJ45. Телефонные вилки подходят к портам RJ45, но не наоборот.

Опционально, но рекомендуется ИБП: Прикрепите к плате ИБП (источник бесперебойного питания, он же резервный аккумулятор). Я рекомендую Tripp Lite AVR550U, потому что он выполняет две важные функции.

Во-первых, он делает то же, что и большинство небольших ИБП: в случае отключения электроэнергии ваше оборудование будет питаться от батареи. Во-вторых, AVR550U — это самый доступный ИБП с блоком питания, оснащенный AVR (автоматическая регулировка напряжения). Он защитит ваше оборудование и обеспечит его работу в случае отключения (понижения напряжения) или всплеска (перенапряжения) в ваших линиях электропередач. Ваши телефоны являются важной частью вашего бизнеса, и наличие такого типа защиты очень важно.

Если ваш сервер X16 отключится более чем на пару минут, вы потеряете настройки голосовой почты, а также все записанные сообщения голосовой почты. Я полагаю, что AVR550U будет поддерживать работу сервера X16 от батареи около 2 дней.

В случае отключения электроэнергии вы не сможете использовать телефоны X16, если они также не подключены к резервному источнику питания, но у вас все равно будет голосовая почта, чтобы ваши клиенты могли оставить сообщение или чтобы вы оставили исходящее сообщение. Вы также не потеряете существующие сообщения голосовой почты.

Необязательно, но рекомендуется Внешняя музыка при удержании: Хотя X16 имеет встроенную функцию воспроизведения музыки при удержании, подключение внешнего проигрывателя, такого как Grace Digital GDI-USBM10 Message and Music on Hold MP3 Player, дает вам больше контроля и позволяет чтобы вставить собственное сообщение вместе с музыкой. Качество звука также будет лучше.

Шаг 2: Пробивка проводов станции

В этом примере у нас всего 18 телефонных разъемов. Кабель Cat5e проложен от каждого разъема (зеленый) к нашему телекоммуникационному шкафу рядом с местом, где мы установили монтажную плату.

Пропустите кабель из-под 110 блоков и начните пробивать их по верхним 3 рядам 110 блоков. Оставьте небольшую петлю кабеля (как показано на рисунке выше) на случай, если вам когда-нибудь понадобится повторно подключить кабель в будущем.

Кабель Cat5e 4 имеет 4 пары проводов. Каждый провод вбивается между пластиковыми стойками в основании блока 110. Порядок проводов бело-синий, синий, бело-оранжевый, оранжевый, бело-зеленый, зеленый, бело-коричневый и коричневый.

Продолжайте пробивать все провода вашей станции.

Ваши кабели должны быть помечены, чтобы вы знали, к какому разъему они подключаются. После того, как вы пробьете все кабели станции, вставьте крышку 110, этикетки и вставьте 4-парные С-образные зажимы поверх пробитых кабелей.

Шаг 3: Входящие линии

В этом примере у нас всего 8 входящих линий. Шесть будут использоваться с сервером X16 для телефонов, а 2 будут использоваться для факсов. Телефонные линии подключаются по 2 4-парным кабелям Cat5e (серого цвета) от NID (сетевого интерфейсного устройства) и имеют по 4 линии на каждом.

Мы поместим их в нижний ряд наших 110 блоков в том же бело-синем, синем, бело-оранжевом, оранжевом, бело-зеленом, зеленом, бело-коричневом и коричневом порядке, как обычно. Помните, что синий — это линия 1, оранжевый — линия 2, зеленый — линия 3, а коричневый — линия 4 в каждом кабеле.

Шаг 4: Подключите патч-панель к 110 блокам

Патч-панель не обязательна, но рекомендуется. Другой вариант — проложить кабели к блоку 110, а затем подключить их к разъемам RJ12 на другом конце, но я думаю, что это плохая идея.

При использовании патч-панелей соединительные кабели остаются прикрепленными к фанере, что делает их более безопасными и менее подверженными механическим повреждениям. Утомительно отсоединять провод от блока 110 и снова пробивать его, чтобы сократить техническое обслуживание. Если соединение ухудшится, скорее всего, дело в коммутационном шнуре, который легко заменить.

Мы собираемся проложить 3 кабеля Cat5e между коммутационной панелью и блоками 110. Один будет для удлинительных проводов, два других — для кабелей, которые подключаются к входящим телефонным линиям.

Удлинительный кабель должен быть пробит в начале пустой строки, а остальная часть этой строки пока должна оставаться пустой.

Остальные 2 кабеля должны быть пробиты где-то рядом с входящими телефонными линиями. Я решил ударить их по ряду над входящими линиями.

На другом конце кабелей, где они подключаются к коммутационной панели, мы собираемся сделать что-то другое. Вместо того, чтобы пробивать все 8 проводов к одному 110 IDC, мы собираемся разделить пары так, чтобы на каждый порт приходилось по одной паре. Каждая пара будет подключена к синей паре на порту коммутационной панели.

Я подумал, что будет проще продемонстрировать это с помощью разъемов трапецеидального искажения, чтобы вы могли увидеть, как он будет подключен.

Так как у нас есть только 6 входящих линий, подключенных к X16 (максимум, который он может обработать с картой расширения), на второй входящей линии нам нужно прописать только 2 пары (синюю и оранжевую) для линий 5 и 6.

После патч-панель пробита, мы можем подключить телефонные шнуры с разъемами RJ11 на каждом конце между патч-панелью и соответствующими портами на сервере X16, чтобы запитать входящие 6 телефонных линий и отправить 4 пары внутренних номеров на блок 110.

Шаг 5: Extension Bridge

Сервер X16 имеет 4 пары проводов, выходящих для подключения расширений. К каждой паре может быть подключено 4 телефона (всего 16 добавочных номеров) последовательно или параллельно. У нас есть все наши разъемы, подходящие к одному месту, и мы будем подключать их параллельно.

XBlue продает 4-портовый сетевой разъем (XB1698-XB) для подключения 4 телефонов к одному из портов расширения, но мы собираемся создать мост в блоке 110 для той же цели. Разделение на блоке 110 — это более чистая установка, которую легче обслуживать.

В том же ряду блока 110, где мы проложили удлинительный кабель, мы собираемся создать 4 моста (по одному на каждый порт расширения), которые позволят нам подключить 4 расширения. Для создания моста в дополнение к режущему лезвию вам понадобится нережущее лезвие 110 для пробивки.

Примечание:  Даже если вы настраиваете свою систему с менее чем 16 добавочными номерами, как я в этом примере, перетащите мост точно таким же образом, чтобы вы могли легко расширяться в будущем.

Начните с синей пары для внутренних номеров 1-4. Вбейте первую пару рядом с тем местом, где вы вставили удлинительный кабель, затем пропустите 7 столбиков, затем зациклите следующие 4 комплекта столбиков, как показано ниже.

Повторите эти действия для оставшихся 3 пар, используя соединительный провод соответствующего цвета, соответствующий паре удлинителя. Они продают катушки с кроссовым проводом (например, этот кабель General Cable 2114211, 4-парный кроссовый провод), который состоит из пар белого/синего, белого/оранжевого, белого/зеленого и белого/коричневого), но вы также можете просто снять оболочку с кабеля Cat5e. . Если у вас много телефонов, как в нашем примере, покупка кроссового провода сэкономит много времени на зачистку кабеля и, вероятно, денег, а также снизит риск случайного надрезания проводов при зачистке.

Чтобы было легче проиллюстрировать, я изображаю пары нескрученными, но когда вы делаете разводку, раскручивайте только столько пар, сколько необходимо (не более 1/2 дюйма), чтобы пробить их. Остальные оставьте скрученными.

После пробивки перемычек прикрепите крышку, этикетки и пробивайте 4 пары С-образных зажимов Каждая пара представляет собой отдельный удлинитель, поэтому пометьте его соответствующим образом, как показано на рисунке

Пока мы это делаем, мы можем пометить и добавить С-образные зажимы на входящие линии и кабели, ведущие к коммутационной панели, так как мы закончили пробивать провода к основанию 110 блоков.

Шаг 6: Мостовые кросс-соединения

Теперь нам нужно создать кросс-соединения для распределения различных сигналов. Мы собираемся начать с 4 пар перекрестных соединений, которые соединяют наши удлинительные мосты с удлинительными линиями, выходящими из X16. Это просто вопрос прокладки пары кроссовых проводов от каждой линии X16 Exts C-Clip к Ext Bridge C-Clip. Начнем с синей пары для линий 1-4.

Теперь мы можем подключить 4 телефона к серверу X16, линии 1-4 или добавочные номера 301-304, но прежде чем мы это сделаем, давайте подключим остальную часть моста.

Не забывайте, что пары кроссовых соединений должны быть скручены.

Шаг 7: Кросс-соединения факса

У нас есть два разъема, к которым подключены факсимильные аппараты, не подключенные к серверу X16. Каждый факс будет обслуживаться по выделенной телефонной линии. Линии 7 и 8 зарезервированы для факсов.

Чтобы подать сигнал линии на устройство, нам нужно проложить пару кроссовых проводов между C-Clip этой линии и синей парой устройства. Синий, так как каждое устройство получает только одну линию. В нашем случае у нас есть перекрестное соединение, идущее от зеленой пары второй входящей линии, идущей к факсу, и коричневой пары этого второго кабеля, идущей к синей стойке для складского факса.

Шаг 8: Входящие на X16 CO Cross Connects

Остальные 6 входящих телефонных линий будут подключены к серверу X16. Эти 6 линий будут использоваться для нашей голосовой телефонной сети. Это позволит нам совершать и принимать звонки с внешним миром.

Для соединения кроссового провода между С-образным зажимом входящей линии и С-образным зажимом X16 In. Мы начнем с линии 1, которая от синего к синему.

Затем продолжайте с оставшимися 5 строками.

Шаг 9: Удлинительные кросс-соединения

Теперь сервер X16 подключен к телефонной компании. Все, что нам нужно сделать, это подключить расширения X16 к гнездам, где мы хотим, чтобы эти расширения были. Однако есть одна важная вещь, которую следует учитывать.

Если вы подключили разъем, но не установили в него телефон (пустой офис для использования в будущем), не подключайте кроссовые провода между этим добавочным номером и разъемом. Если к добавочному номеру подключен длинный кабель без телефона на другом конце, это может вызвать помехи в телефонной системе.

В будущем, если люди поменяют офис, будет легко переподключить их добавочный номер. Просто удалите существующие кроссовые провода и вбейте их в новое место.

Прежде чем мы начнем подключать удлинители, я думаю, стоит отметить, что общепринятой практикой является использование проводов перекрестного соединения другого цвета (например, синего/желтого, как этот провод общего кабеля кроссового соединения синего/желтого цвета) для идентификации типов устройств, таких как цифровые телефоны, но для небольших установок, подобных этой, я не думаю, что это так уж важно, если вы не хотите покупать дополнительный провод и просто используете провод кросс-коммутации, который у вас уже есть.

Приемная — 301

Мы собираемся начать с подключения телефона администратора к добавочному номеру 301 на нашем мосту добавочных номеров. Первый телефон, который вы подключаете к системе, автоматически получает внутренний номер 301.

Все, что нам нужно сделать, это проложить пару кроссовых проводов к мосту 301 к синей паре на С-образном зажиме регистратора, аккуратно проложив его вокруг. 110 блоков.

Удлинители 302-304

Теперь мы подключим складские телефоны к другим трем добавочным номерам на первой добавочной линии от сервера X16, не забывая нажимать на синюю пару на разъеме C-Clip.

Удлинители 305-308

Удлинители 309-312

Удлинители 313-316

Наконец, добавочные номера 313-316 для офисов от A до D.

Телефонная система X16 теперь полностью подключена. Вот обзор.

Основы электропроводки домашнего телефона

к Марион Бейтс

Последнее изменение: 31 декабря 1969 г. , 16:00:00

№

---

Для начала: Для одной телефонной голосовой линии требуется одна пара проводов. Это имеет смысл, если вы думаете об этом электрически — должно быть как минимум два провода, чтобы создать полную цепь.

Два провода, образующие одну пару, обозначаются как кольцо и наконечник . Названия взяты из первых дней телефонной системы, когда операторы в CO (центральный офис) физически отключали, перемещали и снова вставляли большие микрофонные разъемы в гигантский коммутатор для соединения отдельных вызовов. Эти разъемы имели кольцевую часть и наконечник, как разъем для микрофона.

«Только что потерял Пеорию!»

Раньше полярность двух проводов имела значение, но в современных телефонах это не имеет значения. Однако лучше всего придерживаться стандарта, и большинство установщиков так и делают. Таким образом, кольцевой провод почти всегда красный — помните две буквы «R». Зеленый — это наконечник.

Красный и зеленый!

В домах и других небольших жилых зданиях телефонная компания поставляет провода от своих опор или подземных линий, и заканчивает их в небольшой распределительной коробке или демаркации (как в демаркации, и произносится как «метка DEE» парнями, чьи штаны висят слишком низко) или сетевом интерфейсном устройстве или NID (произносится как «нид» вышеупомянутыми парнями с низкими штанами), прикрепленными к внешней стороне дома. В дальнейшем я буду называть его «коробкой». Коробка обычно пластиковая, площадью около фута или чуть меньше, с атмосферостойкой прокладкой и винтом, плотно закрывающим крышку.

Коробка/NID/разметка/что угодно.

Современные коробки проштампованы словами «доступ для клиентов» и стрелкой, указывающей на обычный винт; есть дополнительная крышка, обычно закрывающаяся утопленным болтом с шестигранной головкой, которая предположительно предназначена «только для доступа к телекоммуникационным компаниям». «Сторона» коробки для клиента обычно содержит клеммы для каждой из внутренних телефонных линий дома и тестовый разъем для клиентов , который представляет собой просто обычный настенный разъем для обычного телефонного шнура. Идея здесь в том, что в случае возникновения проблемы клиент может открыть упрощенную сторону коробки и попробовать линию со стандартным телефоном; если линия работает на коробке, а внутри дома нет, то проблема внутри дома, это проблема заказчика. Если линия не работает у абонентского ящика, то это проблема телефонной компании. Они только гарантируют их обслуживание до коробки.

Довольно современная коробка.

Иногда в старых коробках тестовый разъем клиента имеет короткий конец телефонного провода и уже подключенный разъем. теперь физически отключен от коробки. Другими словами, маленький хвост соединяет внутреннюю проводку с проводами компании. Это может иметь больше смысла после того, как вы прочитаете ниже.

Довольно старый ящик.

В большинстве жилых домов с улицы в коробку идет стандартный двухпарный провод. В большинстве домов используется только одна из пар (т. е. у большинства людей есть только одна телефонная линия). Вторую пару физически можно использовать как другую телефонную линию с другим номером/учетной записью, связанной с ней, но по умолчанию она не активирована. Эта вторая пара обычно черно-желтая, и ее иногда называют «хэллоуинской парой». Здесь желтый — сторона кольца, а черный — наконечник; Я не знаю подходящей мнемоники, чтобы запомнить это, кроме рифмы о ядовитой змее, которая начинается со слов «красный и желтый убивают человека…». Вот как я ассоциирую красный и желтый как сторону кольца. Опять же, в наши дни полярность не имеет решающего значения.

«Брюс» пишет: «Мне нравится твоя змеиная мнемоника красный и желтый убить человека, тем более, что кольцо несет отрицательное напряжение, а наконечник заземлен. Вторую пару я называю «шмелиной парой». Пчелы атакуют черным кончиком». Прохладный!

Небольшое резервное копирование, со стороны клиента коробки: Стойки проводки. В некоторых коробках они видны, когда вы открываете основную крышку доступа для клиентов, но в других коробках каждая из них имеет собственную мини-крышку. Две пары телефонной компании проходят к задней части коробки, и каждая пара, в свою очередь, подключается к одному набору (паре) клемм с винтовыми зажимами. Вы не можете видеть эти провода со стороны клиента. Столбы помечены и имеют красный/зеленый цвет для обозначения полярности, и важно отметить, что даже столбы для второй пары с улицы имеют красный и зеленый цвета. Это значимые цвета в телекоммуникациях, а остальные провода только черные и желтые, чтобы отличать их от базовой пары. Возможно, было бы менее запутанно использовать изоляцию с красными и зелеными полосами для 2-й пары, но они не сделали этого тридцать лет назад, поэтому они не делают до сих пор.

Хороший детальный вид границы.

Большинство коробок имеют 3 или 4 пары проводных столбов, хотя в большинстве случаев с улицы идут только две пары проводов. Я предположил, что логика здесь заключается в том, что проложить еще один комплект проводов с улицы тривиально легко и недорого, но более сложно и дорого заменить целую коробку для того относительно редкого человека, которому требуется более двух линий. Так что они просто предоставляют дополнительные посты, хотя у большинства людей никогда не бывает больше двух телефонных линий.

Провода, которые вы видите идущие к столбам, это провода, которые идут внутри вашего дома. Столбы — это место, где проводка вашего дома встречается с линией компании с улицы. Точно так же, как телефонная компания использует две пары проводов и обычно использует только одну, внутренняя проводка вашего дома состоит из двух пар (всего четыре провода) к КАЖДОЙ настенной розетке. Обычно вы используете только базовую пару, и на самом деле, большинство телефонов, которые вы покупаете сегодня, поставляются с телефонным кабелем, в котором всего два провода. Они являются центральными двумя проводами из четырех возможных (если вы внимательно посмотрите через прозрачный разъем на конце, вы увидите четыре канавки для четырех возможных проводов). Телефоны с двумя линиями в бизнес-стиле имеют шнуры с четырьмя проводами, и если у вас есть две телефонные линии, идущие к одному разъему, вторая линия использует пару Хэллоуина (то есть два внешних провода). ИЛИ вы можете приобрести адаптер «разветвитель на 2 линии» в магазине Radio Shack, который разделяет один разъем с двумя линиями на два разъема с одной линией в каждом. Еще не запутались? 🙂 Опять же, речь идет о избыточности… у большинства людей есть только одна линия, но для тех, кому нужна вторая линия, это позволяет использовать ее, не проделывая новую дыру в стене и не протягивая новый провод.

Разветвитель на две линии.

Еще один.

НЕ путайте двухлинейный адаптер-разветвитель, упомянутый выше, с более распространенным идентичным по внешнему виду дуплексным адаптером. Двухлинейный разветвитель берет КАЖДУЮ пару и отправляет в центр два провода каждого из двух одинарных разъемов; дуплексный адаптер просто дублирует центральную пару в двух гнездах.

Это все объясняет.

В идеальном мире для каждой розетки в вашем доме должен быть один пучок из четырех проводов (из которых вы обычно используете только два), идущих к распределительной коробке и соединяющихся со столбами проводки. К сожалению, это работает не всегда. Вместо этого обычно некоторые ИЛИ все телефонные розетки в доме соединяются вместе «гирляндной цепью», при этом только один набор проводов выходит и подключается к реальной коробке. Кроме того, в некоторых домах, где это так, пары Хэллоуина остаются разъединенными. Затем, в случае, если вы ДЕЙСТВИТЕЛЬНО хотите использовать свою вторую линию, она кажется мертвой после коробки. это ужасный для устранения неполадок, если у вас есть проблема. Вы должны отвинтить каждую настенную панель телефонных разъемов, проверить/подключить все четыре провода к соответствующим разъемам (к счастью, они обычно помечены), а затем проверить и надеяться, что все провода между разъемами целы.

Независимо от того, связана ли ваша домашняя проводка с описанным выше гирляндным кошмаром или нет, базовая пара может быть повреждена — скоба или гвоздь могут разорвать провод или замкнуть пару вместе, и вам придется либо оголить/ замените весь провод, ИЛИ, если вы не используете пару Хэллоуина для линии 2, вы можете перейти на эту пару. Другими словами, вы полностью отказываетесь от поврежденной пары оснований и используете вторую пару в качестве замены на месте. Позже это может запутать вас и/или телефонных парней, и вы облажались, если вам нужно добавить вторую линию к этому набору проводов, но, в крайнем случае, это сработает. Вы также должны перемонтировать разъем — так, чтобы пара Хэллоуина подключалась к двум средним позициям провода в разъеме. Только вышеупомянутые специальные двухлинейные телефоны могут использовать внешнюю пару, обычные телефоны будут работать только с внутренней парой.

Телефонная розетка, провода оголены.

Инструменты: Вы можете сделать практически все, что связано с проводкой телефона, с относительно обычными инструментами (отвертки, инструменты для зачистки проводов или ножницы, мультиметр с функцией прозвонки цепи или сопротивления). Но есть некоторые специальные инструменты, которые вы можете получить, чтобы ваши штаны немного съезжали. Одним из них является трубка линейного или приклад (клянусь, я не выдумываю).

Встык.

Трубка обходчика на самом деле не что иное, как прославленный телефон. У него есть лишние кнопки и прибамбасы, которые нас не касаются; главная особенность — зажимы типа «крокодил». Это специальный вид, пробивающий изоляцию, хотя обычно вам не нужна эта опция. Его реальная ценность заключается в том, что вы можете подключиться непосредственно к набору проводных столбов, используя непроникающие концы зажимов, ИЛИ вы можете защелкнуть концы оголенного провода.

Хороший, как на картинке, может легко стоить вам 80 долларов или больше. Я нашел один в компании по производству излишков электроники примерно за 20 долларов, он работал, за исключением того, что у него были обрезаны зажимы. Так что я также заказал пару зажимов, взял провод и починил. Тем не менее, вы можете сделать его из дешевого телефона, если он подходящего типа. Это несколько сложно описать, но телефон должен иметь все схемы, ВКЛЮЧАЯ кнопку отбоя или трубку, в телефонной трубке. На самом деле это может быть трудно найти — в большинстве магазинов электроники есть телефоны, которые слишком «хороши» для этой цели, то есть они слишком сложны и не могут работать без базы И трубки, и это просто не годится. Загляните в сетевую аптеку — во многих есть небольшой выбор дешевой бытовой техники, и здесь вы, скорее всего, найдете самый дешевый и дерьмовый телефон на Земле, а это как раз то, что вам нужно. Тот, у которого нет основания, а который вы «подвешиваете», ставя на плоскую поверхность. Он не должен стоить больше 10 долларов.

Дешёвый телефон, пригодный для трансформации в дешёвый приклад.

Подойдет и «тонкий» телефон, при условии, что, опять же, в трубке есть верхняя вешалка. Обратите внимание на это внимательно на картинке. Иногда на есть кнопка отбоя и на и на базе и на трубке — это тоже нормально — но у многих она есть ТОЛЬКО в базе, а те для переделки не подходят, по крайней мере я не разобрался как.

Если у вас есть телефон, все остальное достаточно просто: отрежьте провод, выбросьте основание и обожмите или припаяйте два зажима типа «крокодил» на концах двух центральных проводов (подойдут обычные зажимы от Radio Shack, вам не нужно). Мне не нужны прокалывающие изоляцию, но если вы можете получить их с резиновыми втулками, сделайте это… когда они прикрепляются к концам провода, они имеют тенденцию раскачиваться и натыкаться друг на друга, вызывая короткие замыкания.) Провода в телефонном шнуре, вероятно, будут красными и зелеными, но не обязательно. Сложность здесь в том, что их обычно 9.0225 крошечные , тонкие провода, и если вы не обеспечите какую-либо поддержку или разгрузку от натяжения, они быстро устанут и сломаются в том месте, где они прикреплены к зажимам типа «крокодил».
