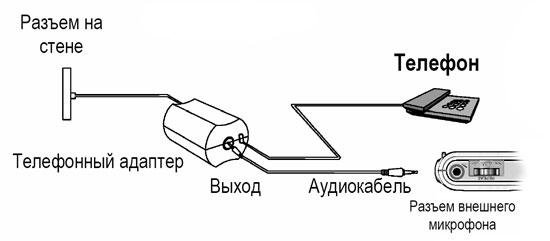

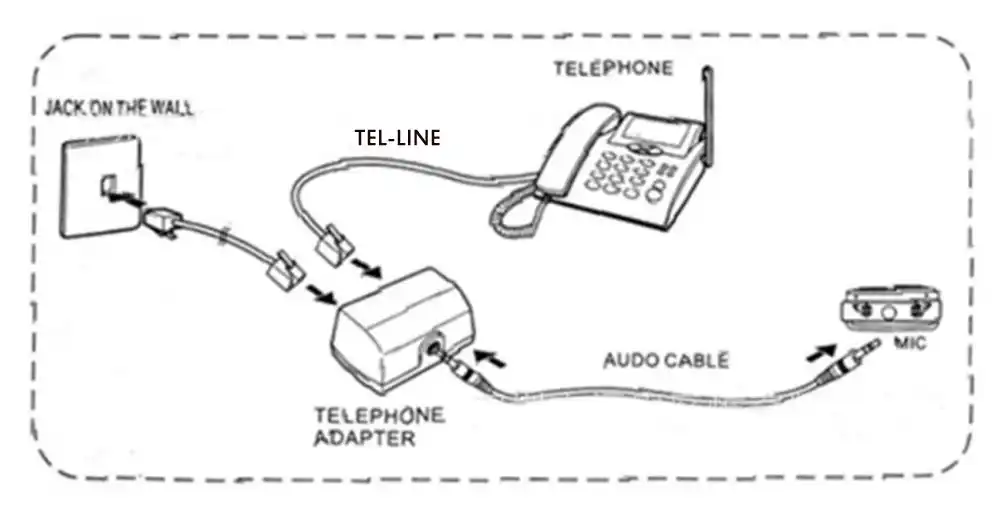

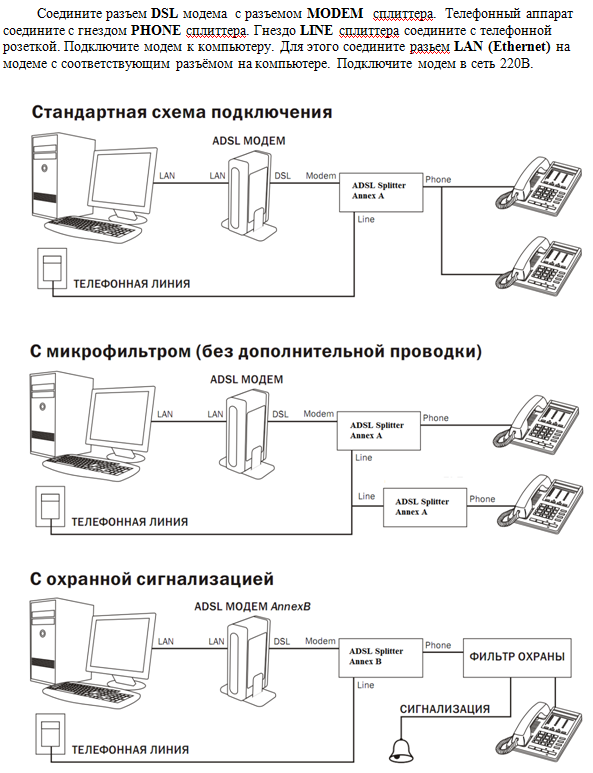

Схема подключения телефонной линии. Подключение телефонной розетки: пошаговая инструкция и типы разъемов

Как правильно подключить телефонную розетку самостоятельно. Какие бывают типы телефонных розеток. Какие инструменты понадобятся для монтажа. Как выполнить открытую и скрытую установку розетки.

Виды телефонных розеток и их особенности

Прежде чем приступать к подключению телефонной розетки, необходимо разобраться с существующими типами разъемов:

• RJ11 — двухконтактная розетка для подключения одной телефонной линии. Наиболее распространена в квартирах и частных домах.
• RJ14 — четырехконтактная розетка, позволяет подключить две телефонные линии. Часто используется в офисах.
• RJ25 — шестиконтактная розетка для подключения трех линий. В домашних условиях практически не применяется.
• РТШК-4 — устаревший советский стандарт с четырьмя контактами и пластиковым ключом. Сейчас встречается редко.

Для домашнего использования оптимальным вариантом является розетка стандарта RJ11 или RJ14. Они совместимы с большинством современных телефонных аппаратов.

Необходимые инструменты и материалы

Для самостоятельного подключения телефонной розетки потребуются:

• Отвертки плоская и крестовая
• Кусачки или нож для зачистки проводов
• Дрель со сверлом (для скрытого монтажа)
• Телефонный кабель
• Сама розетка
• Дюбели и саморезы для крепления
• Изоляционная лента

Также рекомендуется использовать диэлектрические перчатки для защиты от возможного удара током при вызове абонента.

Открытый способ монтажа телефонной розетки

Открытая установка розетки является наиболее простым вариантом и подходит, когда нет возможности проложить кабель скрытым способом. Последовательность действий:

1. Определите место установки розетки на стене или плинтусе.
2. Проложите телефонный кабель от входной точки до места монтажа.
3. Снимите изоляцию с концов проводов на 3-4 см.
4. Подключите провода к контактам розетки согласно схеме.
5. Закрепите корпус розетки на стене с помощью саморезов.
6. Установите декоративную крышку.

При открытом монтаже провода можно спрятать в специальный кабель-канал для эстетичного вида.

Скрытый монтаж телефонной розетки

Скрытая установка розетки требует больше усилий, но позволяет получить более аккуратный результат. Порядок действий:

1. Сделайте в стене отверстие под монтажную коробку с помощью дрели.
2. Проложите кабель в штробе до места установки розетки.
3. Установите подрозетник в подготовленное отверстие.
4. Подключите провода к контактам розетки.
5. Закрепите механизм розетки в подрозетнике.
6. Установите декоративную рамку.

После завершения монтажа заделайте штробу шпаклевкой и закрасьте стену.

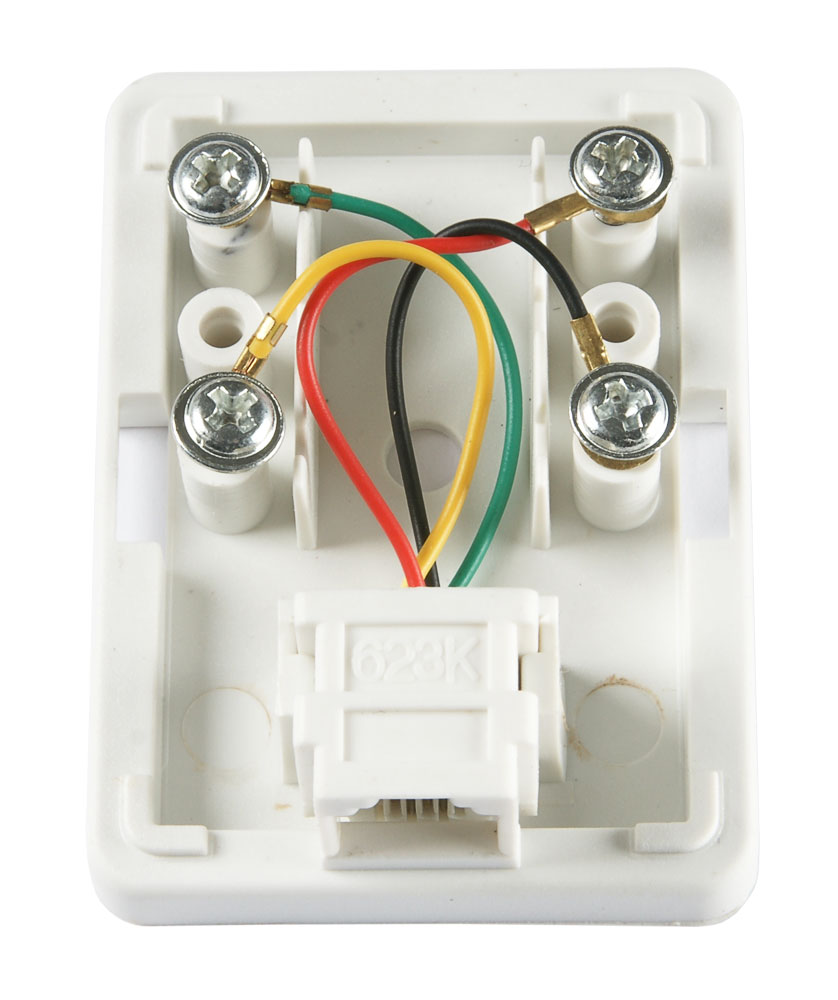

Схема подключения проводов к розетке

Правильное подключение проводов — залог корректной работы телефона. Рассмотрим схему на примере наиболее распространенной розетки RJ11:

• Контакт 2 (красный провод) — линия L1
• Контакт 3 (зеленый провод) — линия L2

Для розетки RJ14 дополнительно используются контакты 1 и 4 для подключения второй линии. Важно соблюдать полярность подключения.

Тестирование и проверка работоспособности

После завершения монтажа необходимо проверить правильность подключения:

1. Подключите телефонный аппарат к розетке.
2. Поднимите трубку и проверьте наличие гудка.
3. Позвоните на проверочный номер и убедитесь в качестве связи.
4. При отсутствии сигнала поменяйте местами подключение проводов.

Если после всех манипуляций телефон не работает, проверьте целостность кабеля и надежность контактов.

Особенности подключения розеток Legrand

Розетки Legrand отличаются высоким качеством и удобством монтажа. Их особенности:

• Не требуют зачистки проводов благодаря встроенному механизму самозачистки.
• Провода фиксируются поворотом контактного механизма на четверть оборота.
• Позволяют подключить до двух телефонных аппаратов.
• Имеют повышенную надежность контактов.

При установке розеток Legrand следуйте инструкции производителя для корректного подключения.

Советы по безопасности при работе с телефонной линией

Хотя напряжение в телефонной линии значительно ниже, чем в электрической сети, следует соблюдать меры предосторожности:

• Используйте диэлектрические перчатки при работе с проводами.
• Не касайтесь оголенных проводов во время вызова абонента.
• Отключайте телефонную линию от распределительной коробки на время монтажа.
• Не выполняйте работы с розеткой во влажном помещении.
• При возникновении сомнений обратитесь к специалисту.

Соблюдение этих простых правил позволит избежать неприятных последствий при самостоятельном монтаже.

Как подключить телефонную розетку к телефонному кабелю или линии

На самом деле, мы по большей части знакомы с механизмом подключения телефонной розетки. По сути, здесь нет ничего трудного. Если иметь базовую подготовку или даже теоретические знания, то можно управиться за полчаса с учетом прокладки проводов.

Виды телефонных розеток

Собираетесь подключить телефон? Для ответа на вопрос о том, как это сделать, сначала надо определиться с разновидностью розетки. Еще несколько лет назад этот вопрос не был бы задан, поскольку существовал только один тип — РТШК-4. В каждом доме, где был телефон, устанавливались именно такие стандартные приборы. Сегодня советские укоренившиеся стандарты сменились европейскими — RJ11 и RJ12.

RJ11 используется в квартирах и домах. Оснащен он всего двумя проводами.

RJ12 подключается к четырем проводам. Его используют в качестве разводки офисных АТС с многочисленным количеством каналов. Если вы планируете устанавливать телефон у себя дома, то лучше ориентироваться на RJ11.

Способы монтажа телефонной розетки

При наличии минимальных знаний, подключить самостоятельно телефонную сеть можно минут за 5-10. Есть два способа установки – открытый и закрытый. Открытый способ подразумевает установку на поверхности без удаления отделочного слоя.

Например, если вы уже полностью сделали ремонт и теперь необходимо провести телефон, то розетку устанавливают прямо на обои или краску. Кабель – канал при этом прячется под плинтус. Открытый способ крепления может осуществляться, вообще, без монтажа на стене — розетка может находиться на полу.

В ней находится 4 винта. Два, находящихся ближе всего к разъему, трогать не нужно. Провод крепится в двух оставшихся винтах. Далее прокладывается изоляция — жилы присоединяются к зажиму и прижимаются винтами. После этого крышка корпуса закрывается. Работа готова.

Важно знать! Всю работу по открытому монтажу следует проводить в перчатках. Лучше использовать латексные. Бывали случаи появления напряжения, когда на телефон пытались позвонить. В этот момент вас может ударить током. Удар будет, естественно, не смертельным, но чувствительным.

Скрытый способ монтажа подразумевает прокладку провода телефона до того, как будет подключена розетка. В этом случае, планируется место ее расположения.

Иногда скрывают провода в стене, а розетку выносят наружу. Визуально такой способ крепления напоминает стандартные электрические розетки. Скрытый и открытый способы монтажа называют внешним и внутренним. В целом принципиальных отличий у них не существует.

Подключение телефонной розетки RJ11

Перед тем как приступить к монтажу, следует приготовить базовый набор инструментов и материалов:

• провода сечением 0,3-0,5 мм. с двумя жилами;
• острый предмет для удаления изоляции. Подойдет кухонный нож или плоскогубцы;
• плоская и крестовая отвертка;
• тестер для измерения напряжения в проводах;
• резиновые перчатки.


Современные розетки для телефона выпускаются разных размеров и цветов. Чтобы самостоятельно подключить RJ11, нужно придерживаться следующей схемы:

• резиновые перчатки. Это обязательная мера — в телефонных проводах есть напряжение от 60 до120 Вольт. Оно не причинит вреда здоровью, но может доставить дискомфорт;
• затем нужно избавиться от изоляции. Ее снимают на такую длину, чтобы она была достаточной для подключения. Удалять изоляцию предполагается очень аккуратно, поскольку если повредить жилу, то она будет переламываться, что приведет к неисправности. В дальнейшем вы забудете, что поломку в другом месте, что отнимет массу времени;
• на следующем этапе, присоединяем розетку к источнику питания. В приборе представленного вида, провода прикрепляются к контактам, расположенным посередине. При этом можно руководствоваться следующей схематической зарисовкой:

• далее вам потребуется тестер. Можно использовать и мультиметр. Он нужен для точного определения полярности проводов, т. е. где «+», а где «-». Минус при этом обозначается красным цветом, а плюс – зеленым. Многие утверждают, что определение полярности вовсе не обязательно в случае подключения телефона, но на практике доказано, что если полярность изначально определена неверно, то аппарат будет работать с помехами;
• следующий этап предполагает закрепление оголенных проводов между вилками в корпусе розетки. Пазы, к которым крепятся провода, имеют специфическую характерную форму, чтобы провода лучше держались. После закрепления не нужно заматывать места стыков изолентой;
• последний этап – закрепление корпуса. Некоторые корпуса имеют автоматические защелки или требуется закрепление корпуса винтами. Поскольку мы говорим про внешний монтаж, то розетку можно прикрепить двухсторонним скотчем к стене или полу.
• Монтаж для внутренней розетки слегка отличается. Сначала в стене проделывается отверстие, которое будет идентично ее размеру. Затем монтируется подрозетник, чтобы в будущем при установке новой, можно было быстро сменить ее. Кабель крепится по аналогии с показанным выше методом.

Подробнее о подключении телефонной розетки можно посмотреть на видео:



На что обратить внимание при подключении телефонной розетки

Телефонная розетка стандарта RJ11 или RJ12 содержит 2 и 4 контакта. Они выглядят, как небольшие металлические вилки. Кабель крепится между зубьями вилки. Все аппараты закрепляются только к двум контактам. Профессионалы могут использовать для закрепления кроссировочный нож, но в бытовых условиях подойдет обычный кухонный. Совершенно не обязательно тратить деньги на специальный инструмент, если подключение придется проводить один или максимум два раза.

Оплетка с кабеля снимается примерно на 4 см. Жилы при этом должны быть раздвинуты друг от друга.

Многие не покупают современные розетки RJ11, поскольку остались комплектующие еще с советского периода. Вот некоторые обозначения, которые наверняка вам пригодятся:

• РТШК — это советский стандарт. Сейчас такие приборы уже не выпускаются, но функционировать телефонный аппарат может и сегодня с их помощью. Они имеют 4 контакта и ключ;
• КСПВ — провод на медной основе, состоящий из одной жилы. Она покрыта изоляцией из полиэтилена. В большинстве случаев, такой кабель выпускается стандартного белого цвета. Его используют для внутренней прокладки в доме или квартире;
• ТРП — распределительный кабель, предназначенный для прокладки телефонной линии. Этот провод однопарный, который состоит из медной жилы, изолированной полиэтиленом. Имеет разделительное основание.

Как работать по схеме

Итак, большинство профессионалов работают во время подсоединения телефона по схеме. Если вы используете аппарат старого стандарта, а не европейского, то лучше купить универсальную розетку. В ней вмонтирован современный соединитель и разъем из четырех контактов. Пятый – пластмассовый язычок. Подключение розетки старого типа аналогично описанному выше варианту с подключением RJ11 или RJ12. Два провода разводки подсоединяются к контактам, расположенным около пластикового язычка.

Важно знать! Перед подключением розетки следует удостовериться, что в вилке, подходящей к аппарату, провода введены в зеркальном отражении на аналогичные контакты, как в розетке.

Помимо перечисленных стандартов RJ11 и RJ12, есть еще стандарт RJ25. Она оснащена шестью контактами. Такие розетки не устанавливаются дома, но бывают ситуации, когда по незнанию все же приобретаются. Если это произошло, то телефонный аппарат нужно будет подключать к третьему и четвертому контакту, как показано на картинке:

К этим контактам подключен красный и зеленый провод, поэтому их будет легко найти. К розеткам любого подтипа подключаются стандартные кабели.

Как мы видим, ничего сложного в самостоятельном подключении телефонной розетки нет. Желаем удачи!

виды монтажа и способы установки

Установка и подключение телефонной розетки, является одним из основных этапов установки стационарного телефона. Неправильный  монтаж этого элемента, не приведёт к таким негативным последствиям, как неправильная установка электрической розетки, но при некачественном выполнении работ может быть нарушена работа телефона и линии связи. Как правильно осуществить установку розетки для телефонного аппарата будет подробно изложено ниже, но вначале следует определиться какой вид арматуры требуется установить для подключения стационарного аппарата.

Виды телефонных розеток

На сегодняшний день существует огромное количество различных типов розеток, многие из которых устарели, но могут использоваться с некоторыми моделями телефонов. Виды разъёмов для подключения телефона:

1. 6P2C — этот вид телефонного разъёма, является самым распространённым. 6P2C полностью соответствует стандарту RJ11, по которому подключается большинство современных телефонов.

2. 6P4C — этот стандарт разъёма отличается от 6P2C, дополнительной парой контактов. Этот вид разъёма, позволяет подключить два аналоговых аппарата или один цифровой телефон. К таким элементам арматуры могут быть подключены аппараты, имеющие стандарт подключения 6P2C. В этом случае, 2 контакта в разъёме останутся незадействованные.

3. 6P6C — этот стандарт используется для подключения 3 линий или цифровых устройств. Он так же соответствует стандарту RJ11. К разъёму этого вида можно подключаться телефонным аппаратам с кабелем стандарта 6P4C и 6P2C.
4. РТШК-4 — устаревший стандарт, который по сей день используется для подключения телефонов старых моделей.


Подключение розетки

Для установки понадобятся следующие инструменты:

• Электрическая дрель.
• Отвёртка.
• Нож.
• Коронная насадка для подрозетников.
• Зубило.
• Молоток.

Вооружившись этими инструментами можно без труда установить телефонную розетку, как внутренней, так и наружной конструкции. Какой инструмент необходим для проведения работ обязательно ознакомьтесь в статье Собираем сумку электромонтажника.

При осуществлении работ с проводами телефонной линии, необходимо иметь в виду, что в момент, когда данному абоненту будет осуществлён вызов, напряжение в телефонной сети может достигать 120 В. Учитывая тот факт, что электрический ток будет переменным, то неприятные ощущения, человеку, который коснётся оголённых металлических элементов незащищённой частью тела, будут гарантированы. Чтобы избежать таких последствий все работы, следует выполнять только в прорезиненных перчатках.

Следующим этапом установки, является удаление изоляции на концах проводников. Производить эту операцию, необходимо с помощью ножа или специального устройства для очистки проводов. Если зачищать провода придётся с помощью ножа, то делать это необходимо с большой осторожностью, чтобы не повредить тонкие жилы кабеля. Каждая жила кабеля зачищается на 4 см, после чего провода зажимаются в контактах согласно схемы подключения.

Установка телефонной розетки

Установка телефонной розетки на стену начинается с определения  способа монтажа. Для того чтобы установить скрытую арматуру, потребуется сделать отверстие в стене, глубина которого должна быть достаточной для полного размещения внутренней части этого устройства. Для того чтобы сделать углубление в стене, потребуется дрель и специальная коронная насадка для подрозетников. Порядок установки подрозетника в стене обязательно прочитайте в статье. Если такой инструмент отсутствует, то можно сделать отверстие для розетки с помощью зубила и молотка. Затем к сделанному в стене монтажному отверстию необходимо прорубить штробу, в которой будет уложен телефонный кабель. Следующий этап подключения заключается в размещении  кабеля в штробе, и подводка его в подрозетник, который устанавливается в ранее сделанном отверстии. Провода подключаются согласно схеме, затем изделие устанавливается в установочную коробку и равномерным затягиванием винтов, с помощью специальных лапок, надёжно фиксируется.

Как провести электромонтаж провода можете ознакомиться на нашем сайте.

Для устранения образовавшихся зазоров между установочной коробкой и стеной, необходимо приготовить гипсовый раствор и заделать все имеющиеся щели. Гипсовым раствором заделывается канал в стене, для прокладки кабеля.

Когда раствор застынет, на розетку устанавливается декоративная пластмассовая накладка.

Открытая установка

Подключение телефонной розетки накладного типа займёт намного меньше времени, чем монтаж скрытого устройства.

Открытая установка осуществляется в такой последовательности:

• Зачищенные провода заводятся и фиксируются в клеммах устройства.
• Розетка крепится к полу или в нижней части стены с помощью 2 саморезов или дюбелей.
• На розетку устанавливается декоративная коробка, а поверх кабеля — электротехнический плинтус.
• Подключается аппарат и производится проверка качества связи.

Если телефон будет работать в стандартном режиме, то монтаж телефонной розетки можно считать завершённым. Как подключить телефонную розетку видео смотрите ниже:

 Установка телефонной розетки фирмы Legrand

Продукция французской фирмы «Легранд», является наиболее качественной среди аналогичных элементов телефонной арматуры представленной на рынке. К некоторым видам розеток этой фирмы можно присоединить 2 телефонных аппаратов.  Особенностью изделий фирмы «Легранд», являются специальные зажимы, которые позволяют подсоединять к розетке провода, предварительно их не зачищая от изоляционного слоя. Соединение металлических проводников происходит за счёт специальных ножей, которые установлены в зажимах розеток. Ножи срезают защитный слой изоляции, во время затягивания специальных зажимов. Использование розеток Legrand позволяет сократить время на установку арматуры, а качество используемых для производства изделий этой фирмы материалов, позволит безупречно работать  домашней телефонной системе в течение длительного времени.

Заключение

Как подключить телефонную розетку, ясно из данного материала. Самостоятельная установка телефонной розетки займёт немного времени, также можно будет сэкономить некоторое количество денег на вызове мастера. Телефонная розетка, является обязательным элементом телефонной линии, и без неё невозможно будет произвести быструю замену телефона или правильно осуществить разводку нескольких линий. Схема подключения большинства моделей телефонов указана на корпусе устройства с нижней стороны. Каждой цветовой схеме соответствует набор проводов в телефонном кабеле, цвет которых является стандартным для всех моделей устройств, поэтому разобраться в имеющихся обозначений не составит труда. Распиновка, также может быть указана в инструкции к телефону.

Распайка проводов всегда соответствует схеме, поэтому можно смело устанавливать телефонную розетку по имеющимся обозначениям.

Чтобы правильно подключить телефонную розетку, не требуется специальных знаний в области электротехники, достаточно иметь элементарные представления о прохождении электрического сигнала по металлическому проводнику, чтобы подключить устройство по всем правилам. Телефонная связь в 21 веке приобрела новые виды, но использование проводных телефонов по прежнему актуально. Установленный стационарный телефон, позволяет пользоваться услугами связи даже в том случае, когда сотовая связь не будет принимать сигнал по причине магнитных бурь или вспышек на солнце. Стационарное устройство не прекратит работу в результате полного разряда батареи или самоуничтожения загрузочного файла. Стационарный телефон практически невозможно потерять или «утопить» на рыбалке, поэтому такие устройства будут востребованы ещё долгое время.

Как подключить телефонную розетку своими руками

Подключить своими руками телефонную розетку проще, чем электрическую. А главное, более безопасно, потому что в розетке присутствует безопасная для человека величина напряжения. Но при этом учитывайте, что при вызове абонента подается в линию напряжение 120 Вольт- при этом бьет прилично по рукам.

Для подключения телефонной линии используется всего 2 провода небольшого сечения. Сложности в подключении телефона своими руками абсолютно никакой нет. А как это сделать или подключить несколько телефонных розеток Вы узнаете далее из этой статьи. Если после правильного подключения телефон не работает, что мало вероятно, тогда необходимо поменять местами провода.

В своем доме или квартире Вы можете установить любое количество телефонных розеток— все они к линии подключаются параллельно, т. е. один провод подключается на первый контакт и оттуда уходит на первый контакт последующей розетки. Второй провод приходит на другой контакт розетки и с него же уходит также, но только на второй контакт последующей.

Разбирается накладная телефонная розетка довольно просто— выкручиваем болтик или поддеваем отверткой защелки, в специально обозначенных местах. Внутренняя розетка устанавливается в монтажную коробку или блок полностью аналогично электрической по этой инструкции.

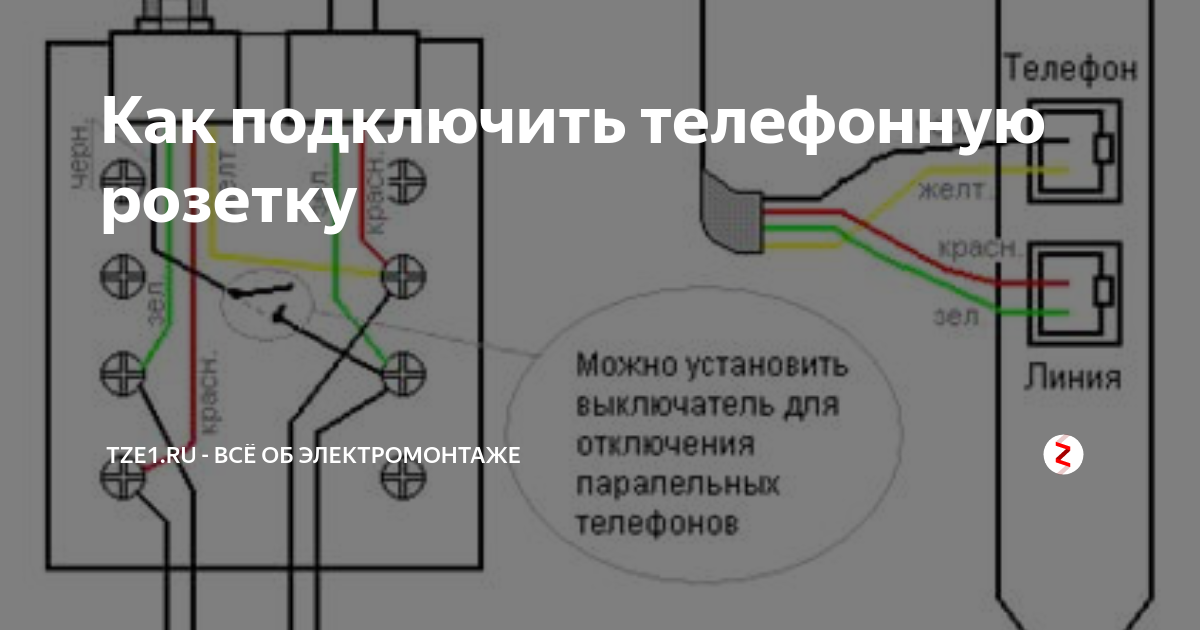

Схема подключения телефонной розетки

Если у Вас старый телефонный аппарат, тогда покупайте универсальную телефонную розетку, в которой установлен как современный коннектор, так и старый 4 контактный разъем с пятым пластмассовым язычком. Подключается розетка старого образца очень просто- 2 провода садятся на правые контакты относительно пластикового язычка, который будет находится внизу. Но при этом необходимо убедится, что в вилке от телефонного аппарата провода подключены зеркально на те же контакты, что и в розетке.

Сегодня используется 3 современных телефонных типа коннекторов и соответственно 3 вида телефонных розеток:

1. RJ11 c 2 проводами. В своей практике не встречал.
2. RJ14 с 4 проводами и контактами. Именно под коннектор и выпускается большинство телефонных розеток. Для подключения одной линии в доме или квартире используется два средних контакта под номерами 2 и 3. При необходимости (например в офисе) подключения второй телефонной линии используются контакты 1 и 4. В накладной розетке необходимо подключать телефонную линию на 2 средних контакта, к которым подключаются провода красного и зеленного цветов.
3. Розетку RJ25 с тремя парами контактов не рекомендую покупать для подключения своими руками телефона в доме или квартире. Если все же купили, тогда для подключения одной телефонной линии используются контакты 3 и 4 с подключенными к ним красным и зеленным проводами.

В любой тип розетки может включаться телефонный кабель с любым типом коннектора RJ11, RJ14 или RJ25. Они по размерам одинаковы и отличаются лишь количеством контактов.

Учитывайте, что согласно общепринятой схеме цветовой маркировки- для подключения одной линии в накладной розетке используются те контакты, от которых к коннектору отходят провода красного и зеленного цветов.

Для подключения телефонной розетки в доме или квартире используется двухжильный провод. Телефонная розетка в офисах может подключаться как шести-, четырёх- или двужильным плоским телефонным кабелем, так и витой парой (для компьютерной сети).

Особенности подключения телефонной розетки Legrand

При установке телефонной розетки Легранд нет необходимости в зачистке проводов, благодаря встроенному механизму самозачистки. Подключение кабеля происходит методом поворота контактного механизма на четверть оборота, как показано на рисунке.

После завершения всех работ подымите трубку, если не появится гудок- поменяйте полярность методом замены местами проводов на контактах. Если не поможет, тогда проверьте схему подключения, а так же целостность и надежность контактов проводов.

Схема подключения телефонной розетки к линии. Телефонная розетка

На самом деле, мы по большей части знакомы с механизмом подключения телефонной розетки. По сути, здесь нет ничего трудного. Если иметь базовую подготовку или даже теоретические знания, то можно управиться за полчаса с учетом прокладки проводов.

Виды телефонных розеток

Собираетесь подключить телефон? Для ответа на вопрос о том, как это сделать, сначала надо определиться с разновидностью розетки. Еще несколько лет назад этот вопрос не был бы задан, поскольку существовал только один тип — РТШК-4. В каждом доме, где был телефон, устанавливались именно такие стандартные приборы. Сегодня советские укоренившиеся стандарты сменились европейскими — RJ11 и RJ12.

RJ11 используется в квартирах и домах. Оснащен он всего двумя проводами.

RJ12 подключается к четырем проводам. Его используют в качестве разводки офисных АТС с многочисленным количеством каналов. Если вы планируете устанавливать телефон у себя дома, то лучше ориентироваться на RJ11.

Способы монтажа телефонной розетки

При наличии минимальных знаний, подключить самостоятельно телефонную сеть можно минут за 5-10. Есть два способа установки – открытый и закрытый. Открытый способ подразумевает установку на поверхности без удаления отделочного слоя.

Например, если вы уже полностью сделали ремонт и теперь необходимо провести телефон, то розетку устанавливают прямо на обои или краску. Кабель – канал при этом прячется под плинтус. Открытый способ крепления может осуществляться, вообще, без монтажа на стене — розетка может находиться на полу.

В ней находится 4 винта. Два, находящихся ближе всего к разъему, трогать не нужно. Провод крепится в двух оставшихся винтах. Далее прокладывается изоляция — жилы присоединяются к зажиму и прижимаются винтами. После этого крышка корпуса закрывается. Работа готова.

Важно знать! Всю работу по открытому монтажу следует проводить в перчатках. Лучше использовать латексные. Бывали случаи появления напряжения, когда на телефон пытались позвонить. В этот момент вас может ударить током. Удар будет, естественно, не смертельным, но чувствительным.

Скрытый способ монтажа подразумевает прокладку провода телефона до того, как будет подключена розетка. В этом случае, планируется место ее расположения.

Иногда скрывают провода в стене, а розетку выносят наружу. Визуально такой способ крепления напоминает стандартные электрические розетки. Скрытый и открытый способы монтажа называют внешним и внутренним. В целом принципиальных отличий у них не существует.

Подключение телефонной розетки RJ11

Перед тем как приступить к монтажу, следует приготовить базовый набор инструментов и материалов:

Современные розетки для телефона выпускаются разных размеров и цветов. Чтобы самостоятельно подключить RJ11, нужно придерживаться следующей схемы:

Подробнее о подключении телефонной розетки можно посмотреть на видео:

На что обратить внимание при подключении телефонной розетки

Телефонная розетка стандарта RJ11 или RJ12 содержит 2 и 4 контакта. Они выглядят, как небольшие металлические вилки. Кабель крепится между зубьями вилки. Все аппараты закрепляются только к двум контактам. Профессионалы могут использовать для закрепления кроссировочный нож, но в бытовых условиях подойдет обычный кухонный. Совершенно не обязательно тратить деньги на специальный инструмент, если подключение придется проводить один или максимум два раза.

Оплетка с кабеля снимается примерно на 4 см. Жилы при этом должны быть раздвинуты друг от друга.

Многие не покупают современные розетки RJ11, поскольку остались комплектующие еще с советского периода. Вот некоторые обозначения, которые наверняка вам пригодятся:

• РТШК — это советский стандарт. Сейчас такие приборы уже не выпускаются, но функционировать телефонный аппарат может и сегодня с их помощью. Они имеют 4 контакта и ключ;
• КСПВ — провод на медной основе, состоящий из одной жилы. Она покрыта изоляцией из полиэтилена. В большинстве случаев, такой кабель выпускается стандартного белого цвета. Его используют для внутренней прокладки в доме или квартире;
• ТРП — распределительный кабель, предназначенный для прокладки телефонной линии. Этот провод однопарный, который состоит из медной жилы, изолированной полиэтиленом. Имеет разделительное основание.

Как работать по схеме

Итак, большинство профессионалов работают во время подсоединения телефона по схеме. Если вы используете аппарат старого стандарта, а не европейского, то лучше купить универсальную розетку. В ней вмонтирован современный соединитель и разъем из четырех контактов. Пятый – пластмассовый язычок. Подключение розетки старого типа аналогично описанному выше варианту с подключением RJ11 или RJ12. Два провода разводки подсоединяются к контактам, расположенным около пластикового язычка.

Важно знать! Перед подключением розетки следует удостовериться, что в вилке, подходящей к аппарату, провода введены в зеркальном отражении на аналогичные контакты, как в розетке.

Помимо перечисленных стандартов RJ11 и RJ12, есть еще стандарт RJ25. Она оснащена шестью контактами. Такие розетки не устанавливаются дома, но бывают ситуации, когда по незнанию все же приобретаются. Если это произошло, то телефонный аппарат нужно будет подключать к третьему и четвертому контакту, как показано на картинке:

К этим контактам подключен красный и зеленый провод, поэтому их будет легко найти. К розеткам любого подтипа подключаются стандартные кабели.

Как мы видим, ничего сложного в самостоятельном подключении телефонной розетки нет. Желаем удачи!

bouw.ru

Как подключить телефонную розетку?

Монтаж информационных коммутаций с одной стороны может показаться проще, чем электрический линий. Ведь в них нет опасного для жизни человека напряжения 220/50. Но установка и подключение телефонной розетки не такое простое, как кажется на первый взгляд, дело. Это объясняется большим разнообразием стационарных аппаратов, которые используются в быту, а также коннекторов, при помощи которых и осуществляется соединение. Далее мы расскажем, как подключить розетку для телефона своими руками, предоставив все необходимые схемы и фото примеры.

Разновидности коннекторов

Ниже приведены разновидности коннекторов нового образца:

Пошаговая инструкция по монтажу

Итак, как установить и подключить розетку для телефона? В первую очередь необходимо проверить наличие схемы подсоединения устройства. Из инструментов понадобится отвертка, электрическая дрель и непосредственно сама телефонная розетка.

Примечание: в рабочем состоянии напряжение на линии может подняться до 120В. Поэтому чтобы ограничить себя от таких неприятных моментов, когда осуществляется установка и подключение телефонной розетки к сети, лучше пользоваться диэлектрическими перчатками.

Прежде чем приступать к монтажу, необходимо обесточить электрическую сеть. Затем с помощью бокорезов или ножа снять изоляцию с проводников. Делать это нужно аккуратно, чтобы не повредить жилы. Ведь если они повредились, то будут легко ломаться. Зачищать кабель нужно по длине в 4 см. О том, как снять изоляцию с кабеля, читайте в нашей статье.

С помощью тестера определить полярность проводников. Как правило, телефонная розетка имеет красный положительный проводник и зеленый – отрицательный. Но лучше проверять, так как неизвестно как была осуществлена установка и подключение. В случае если прибора под рукой не оказалось, то подсоединение делается согласно существующему плану (схема прилагается к аппарату).

Последующее действие после проверки полярности – это подключение кабельных жил, как показано на фото ниже. После этого на стене фиксируется телефонная розетка. После установки нужно осуществить подключение к сети и протестировать установленное устройство.

Следует отметить, что корпус может быть и срытого типа. Как установить и подключить скрытую розетку для телефона? В первую очередь необходимо нанести на стену разметку, где будет осуществляться установка устройства. С помощью перфоратора сделать отверстие и саморезами зафиксировать элементы конструкции. Монтаж заканчивается креплением защитного корпуса и тестированием приспособления, которое было установлено.

Если же в домашних условиях необходима установка и подключение розетки для телефона на 2 выхода (установка нескольких аппаратов с разными телефонными номерами), то следует учитывать один нюанс – монтаж происходит с большим количеством проводников. Но в целом значительных отличий в работе нет.

Схемы подключения

Методика определения полярности без прибора имеет ряд преимуществ. Она была проверена уже не один раз. Существует много вариантов цветовой маркировки проводов и когда происходит установка и подключение устройства, есть вероятность еще больше запутаться.

Телефонная розетка устанавливается по определенным схемам. Такая схема разрабатывается заранее. Как правило полярность не имеет особого значения. Но некоторые телекоммуникационные устройства могут отказать или работать некорректно, если это не учитывать. Схема подключения устройства предоставлена ниже:

Для того чтобы упростить монтаж, производители осуществляют маркировку контактов (схема и обозначение должны прилагаться к устройству). Она может быть в виде цифр, которые пишутся возле контактов или на схеме. Либо же провода обозначают определенным цветом.

Как правильно маркируются жилы кабелей витой пары, когда происходит установка и подключение розетки, указано в таблицах ниже:

Ну и последнее, что хотелось бы вам предоставить — полезные советы по подключению телефонной розетки своими руками. Итак, учитывайте следующие нюансы при монтаже:

• На сегодняшний день самой популярной считается внутренняя розетка для телефона. Так как она способна гармонично вписаться в любой интерьер помещения и ее не сильно заметно. Но при ее установке необходимо учитывать то, что может повредиться отделка стен. Да и времени потратиться больше.
• Покупать продукцию следует у проверенных производителей. К ним относят компании Легранд и Вико. Ведь они уже положительно зарекомендовали себя на современном рынке.
• Если на корпусе приобретенного устройства не была указана нумерация контактов, то необходимо ознакомиться с правилами маркировки проводов по цвету. Так для обозначения положительных контактов используют зеленый, синий и оранжевый совместно с белым. Для отрицательных контактов используют такие же цвета, только без белого.
• Телефонная розетка старого формата имеет другой стандарт маркировки. Поэтому если осуществляется установка именно такого приспособления, то необходимо знать эти правила. Например, для плюса используется черный, оранжевый и зеленый цвет. Для минуса – желтый, синий и красный.

Вот мы и рассмотрели технологию установки и подключения телефонной розетки к линии. Надеемся, предоставленная информация помогла вам выполнить монтаж своими руками!

samelectrik.ru

Подключение телефонной розетки

Чтобы подключить стационарный телефонный аппарат к линии, необходима работающая линия от АТС и возможность подключить к ней телефон. К линии телефоны подсоединяются с помощью телефонных розеток.

Существует несколько стандартов таких розеток, они применяются для разных целей: подключения одного или нескольких телефонов, создания выделенных линий. В квартирах чаще всего используют розетку стандарта RJ 11. Как подключить телефонную розетку этого стандарта самостоятельно?

Разновидности оборудования

С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

• RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
• RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
• RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
• RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
• RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Способы монтажа

Телефонные розетки можно монтировать открытым или закрытым способом. Открытый способ подразумевает, что вся отделка на стене сохраняется, оборудование прикрепляют прямо на обои или краску.

Провода в таком случае убирают в кабель-канал, расположенный в плинтусе или на стене. Можно найти кабель-каналы разных цветов и размеров, плинтусы с кабель-каналом внутри. Удобны модели с защелкивающимися крышками. Также есть плинтусы со встроенными розетками. Покупая их, выбирайте те, у которых лицевая панель хорошо прилегает к основанию, иначе со временем она начнет отставать.

Иногда устройства монтируют не на стену, а на пол. При подключении открытым способом их можно даже приклеить на двухсторонний скотч.

Если подключение телефонной розетки делают закрытым (скрытым) способом, провода прокладывают в канале до того, как устанавливают розетку в подрозетник. Иногда провода прокладывают в стене, а розетку устанавливают снаружи. Используют чаще всего медный одножильный кабель КПСВ в белой полиэтиленовой оболочке или тоже медный однопарный кабель ТРП.

Чаще всего телефонные розетки монтируют не отдельно, а в составе розеточного блока, например, вместе с электрической розеткой и выключателем, как на фото.

Совет! Чтобы замаскировать конструкцию, располагайте их за фасадами мебели или за мониторами и телевизорами.

Устройство телефонной розетки

Телефонная розетка состоит из нескольких основных элементов:

• корпуса из диэлектрического (непроводящего) материала — керамики или пластмассы,
• контактов — подпружиненных деталей из латуни, которые нужны для надежного соединения проводящих частей и бесперебойного прохождения тока,
• клемм — переходников для соединения кабелей.

Контактные гнезда устройства делают утопленными в корпус. Такое их расположение предупреждает случайные замыкания.

Телефонные розетки могут быть одно- или многоразъемными. Одноразъемные модели позволяют подключить один телефонный аппарат, многоразъемные — несколько. Розетка RJ 11 относится к одноразъемным, с ее помощью можно подключить только один телефон.

Подключение RJ 11

RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

• двужильные кабели толщиной 0,3-0,5 мм,
• отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
• дрель,
• инструмент для удаления изоляции,
• тестер,
• инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Важно! Работы по подключению розетки нужно проводить в резиновых или латексных перчатках. Напряжение в слаботочной сети достигает 60 В, понижающееся до 12 В, когда трубку снимают. Если на телефон попробуют позвонить, в проводах возникнет напряжение 120 В, то есть может ударить током. При таком напряжении это неопасно, но неприятно.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Схемы подключения

Телефонные розетки подключат по определенным схемам. Провода у них промаркированы цветом или цифрами, существуют разные варианты, но схема подключения телефонной розетки обычно прилагается к прибору.

Обычно полярность не так важна, но отдельные устройства могут работать неправильно, если ее не соблюдать. Схема подключения показана на рисунке.

Жилы витой пары также маркируются по разным стандартам, которые приведены в таблицах. Существует старая, новая и немецкая схемы.

Чтобы правильно подключить телефон и получить хорошо работающую линию, нужно учесть некоторые рекомендации.

1. Чаще всего устанавливают внутреннюю (скрытую) розетку. Она хорошо вписывается в любой интерьер, но монтировать ее сложнее, кроме того, при этом можно повредить декоративную отделку стен. Розетки открытого типа легко обслуживать, устанавливать и демонтировать, при их установке не портится отделка, но выглядят они не очень эстетично.
2. Следует отдать предпочтение продукции известных производителей. К таким относят фирмы Легранд (Legrand) и Вико.
3. Если к розетке не прилагается схема маркировки проводов, то можно воспользоваться приведенными выше таблицами. В новой маркировке у положительного провода розетки RJ 11 цвет такой же, как у отрицательного, но с добавлением белого. По старой схеме положительный — зеленый, а отрицательный — красный. В немецком варианте отрицательный — белый, а положительный — коричневый.

Монтаж устройств других типов

Розетку RJ 11 можно заменить моделью RJ 25. Это нежелательно, но если вы случайно купили версию с 6 контактами, то для подключения используйте только 3 и 4. Они промаркированы так же, как два контакта модели RJ 11.

К телефонным аппаратам старого стандарта подойдет универсальная розетка (РТШК-4 + RJ-11). Также можно использовать переходник со старого стандарта на новый.

Заключение

Пользуясь приведенными в статье схемами и рекомендациями, вы сможете самостоятельно установить телефонную розетку нового стандарта и подключить к линии телефон. Подключение устройства с двумя контактами не представляет сложности, главное, при покупке выбирать модели известных производителей, а подключая розетку, проводить работы аккуратно и соблюдать полярность.

2proraba.com

Как самостоятельно подключить телефонную розетку?

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

1. Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
2. Осуществление соединения модемов и факсов.
3. Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности. Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

Особенности и схема подключения

розетка RJ-11

У телефонных розеток имеются свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то они обладают следующими нюансами подключения:

1. В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
2. Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
3. Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
4. Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
5. Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.

схема подключения

Необходимые инструменты и материалы

В зависимости от разновидности телефонной розетки, а также от используемого стандарта, могут потребоваться различные инструменты и материалы.

1. Отвертка, которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать поражений электрическим током.
2. Подрозетник.
3. Кабель, если происходит не замена старого устройства, а прокладка абсолютно нового.
4. Перфоратор, также как и кабель, понадобится, если происходит монтаж новой розетки.
5. Сама розетка.
6. Нож с острым лезвием.
7. Саморезы.
8. Кусачки.
9. Изоляционная лента.
10. Универсальный мультиметр или тестер.
11. Защитные перчатки.
12. Односторонняя и двухсторонняя клеящая лента.
13. Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция

Первоначально, будет рассмотрен простой способ подключения универсальной телефонной розетки. На сегодняшний день, наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

1. Первоначально, потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
2. Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
3. При помощи тестера определить полярность контактов.
4. Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
5. Осуществить подключение кабельных жил, после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
6. Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
7. Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
8. Защелкнуть крышку данного приспособления.

Существуют разновидности телефонных розеток скрытого типа. Процесс подключения для них не имеет принципиальных различий с подсоединением классических вариантов устройств.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

1. Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
2. Предварительно, потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
3. Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
4. Надеть внешний защитный корпус, после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

При этом, необходимо знать, что абсолютно любая разновидность телефонных розеток может быть не привычным одинарным, а двойными приспособлением. Такие устройства обычно устанавливаются в офисах или иных помещениях, где присутствует несколько телефонных аппаратов с различными номерами, но иногда может возникнуть необходимость монтажа и в домашних условиях.

Процесс установки или подключения не имеет принципиальных отличий от работ, проводимых с одинарной конструкцией. Единственное изменение – это увеличение количества проводников, требующих подключения.

Виды телефонных розеток

При рассмотрении разных видов подобных устройств, одной из основных классификаций является их разделение по способу монтажа:

1. Устройства для внешней установки.
2. Устройства, обладающие внутренней разводкой.

Вторичной классификацией, применимой к обоим видам, является разделение данных устройств по количеству имеющихся разъемов:

1. Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
2. Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

РТШК-4

Этот параметр определяется типом используемого стандарта:

1. RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
2. RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
3. RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
4. RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
5. RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
6. РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Вне зависимости от разновидности телефонной розетки, потребуется установка внутрь данного приспособления питающего кабеля особого типа. Разные варианты не имеют конструкционных различий, все штекеры обладают схожими габаритами и разъемами, но они могут различаться по количеству имеющихся контактов. маркировка телефонных проводов

Все основные вопросы, касающиеся установки и подключения телефонных розеток, были рассмотрены, подводя итоги можно дать ряд следующих полезных рекомендаций:

1. Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
2. Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
3. На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
4. Если происходит установка телефонной розетки старого образца, то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

0,00, (оценок: 0) Загрузка…

Подключить своими руками телефонную розетку проще, чем электрическую. А главное, более безопасно, потому что в розетке присутствует безопасная для человека величина напряжения. Но при этом учитывайте, что при вызове абонента подается в линию напряжение 120 Вольт- при этом бьет прилично по рукам.

Для подключения телефонной линии используется всего 2 провода небольшого сечения. Сложности в подключении телефона своими руками абсолютно никакой нет. А как это сделать или подключить несколько телефонных розеток Вы узнаете далее из этой статьи. Если после правильного подключения телефон не работает, что мало вероятно, тогда необходимо поменять местами провода.

В своем доме или квартире Вы можете установить любое количество телефонных розеток — все они к линии подключаются параллельно, т. е. один провод подключается на первый контакт и оттуда уходит на первый контакт последующей розетки. Второй провод приходит на другой контакт розетки и с него же уходит также, но только на второй контакт последующей.

Разбирается накладная телефонная розетка довольно просто — выкручиваем болтик или поддеваем отверткой защелки, в специально обозначенных местах. Внутренняя розетка устанавливается в монтажную коробку или блок полностью аналогично электрической по .

Схема подключения телефонной розетки

Если у Вас старый телефонный аппарат , тогда покупайте универсальную телефонную розетку, в которой установлен как современный коннектор, так и старый 4 контактный разъем с пятым пластмассовым язычком. Подключается розетка старого образца очень просто- 2 провода садятся на правые контакты относительно пластикового язычка, который будет находится внизу. Но при этом необходимо убедится, что в вилке от телефонного аппарата провода подключены зеркально на те же контакты, что и в розетке.

Сегодня используется 3 современных телефонных типа коннекторов и соответственно 3 вида телефонных розеток:

В любой тип розетки может включаться телефонный кабель с любым типом коннектора RJ11, RJ14 или RJ25. Они по размерам одинаковы и отличаются лишь количеством контактов.

Учитывайте , что согласно общепринятой схеме цветовой маркировки- для подключения одной линии в накладной розетке используются те контакты, от которых к коннектору отходят провода красного и зеленного цветов.

Для подключения телефонной розетки в доме или квартире используется двухжильный провод. Телефонная розетка в офисах может подключаться как шести-, четырёх- или двужильным плоским телефонным кабелем, так и витой парой (для компьютерной сети).

Особенности подключения телефонной розетки Legrand

При установке телефонной розетки Легранд нет необходимости в зачистке проводов, благодаря встроенному механизму самозачистки. Подключение кабеля происходит методом поворота контактного механизма на четверть оборота, как показано на рисунке.

Телефонная розетка — приспособление, с помощью которого телефон соединяется с линией или ее отдельным направлением. Устройство позволяет отключить аппарат и быстро подключить его к сети в другой комнате. Бывают разных видов, каждый из которых имеет свои особенности, причем не только внешние, но и в плане установки.

Строение и система классификации

Любая розетка под телефон состоит из таких частей:

1. Корпус. Изготавливается из материалов-диэлектриков, обычно пластика или керамики.
2. Подпружиненные контакты. Для их изготовления используется металл. Контакты позволяют электрическому току через телефонные провода и вилку проходить в телефон.
3. Зажимы. Используются для соединения провода с сетью.

Подключение телефонных розеток осуществляется двумя способами — накладным (настенным, открытым) и скрытым. В первом случае проводка располагается на поверхности, а розетка устанавливается непосредственно на стену. Вторым способом розетка монтируется в специальный подрозетник, который вместе с проводами скрывается в стене под штукатуркой.

Основные стандарты

С развитием технологий устаревшие розетки заменяются новыми. Все больше потребителей меняют РТШК-4 на современную розетку RJ-11, последняя считается универсальной. Разъем у нее такой же, как и у остальных видов, отличие кроется в числе проводов, идущих в кабеле.

Выделяют 5 стандартов телефонных розеток:

1. РТШК-4. Сейчас практически не используется. Состоит из корпуса и 4 контактов. Вилка имеет 4 пластины, выполненные из металла. В центре расположен пластиковый штырь, который обеспечивает жесткость соединения.
2. RJ-11 и RJ-12. Эти коннекторы наиболее распространенные. Используются для подключения разных видов телефонов. Могут иметь 2, 4, 6 контактов. Подходят для домашнего применения.

1. RJ-14. Розетки предназначены для установки в офисах, где нужно подключить телефон-факс, модемы для Интернета и подобные устройства. Иногда конструкция имеет 4 контакта, подключаемых к четырехжильным проводам. Так появляется возможность использовать одновременно две разные линии.
2. RJ-25. Подобно предыдущему виду, встречается в офисных зданиях. 6 разъемов используются, чтобы подключить локальные сети, модемы, факсы и остальную необходимую технику.
3. Последний стандарт называется комбинированным. По конструкции розетка представляет сочетание РТШК-4 и RJ-11.

Обратите внимание! Есть еще один стандарт, не входящий в перечень, — RJ-45. Используется для подключения сложных схем в ноутбуках, модемах и т. д.

Схемы и способы подключения

Особенности подключения телефонных кабелей меняются в зависимости от вида розеток. К примеру, установка и подсоединение самых распространенных из них — RJ-11 и RJ-12 — имеют несколько нюансов:

1. В конструкции розетки бывает 2 и 4 контакта, отличающихся небольшими размерами. В центре обязательно должно находиться заглубление для жил питающего кабеля.
2. Телефоны подключаются к двум центральным контактам.
3. Для заглубления жил понадобится кроссировочный нож. Если его не оказалось, следует воспользоваться обычным.

1. Перед расправлением жил необходимо зачистить провод примерно на 4 см.
2. Во время скрытого монтажа специалисты советуют использовать кабель КСПВ с медной жилой. Кабель ТРП в этом случае не подходит — его лучше использовать как распределитель.

Подготовительные работы

Перед тем как выполнить установку или замену телефонной розетки, необходимо подготовить инструменты и материалы:

• отвертка с ручкой, покрытой изоляционным материалом;
• подрозетник;
• кабель — пригодится в случае, если необходимо поставить новую розетку, а не просто заменить старую;
• перфоратор;
• непосредственно розетка;
• несколько саморезов;
• кусачки;
• лента изоляционная;
• мультиметр;
• перчатки для защиты рук;
• двухсторонний скотч;
• карандаш и яркий маркер.

Набор инструментов может меняться в зависимости от способа установки.

Пошаговая инструкция

План действий по монтажу открытого типа выглядит примерно так:

1. Защитить руки, надев резиновые перчатки. Это важно: напряжение в сети порой достигает 110 – 120В.
2. Используя бокорез, очистить провод от изоляционного слоя примерно на 4 см. Действовать нужно аккуратно, стараясь не повредить жилы.
3. Используя мультиметр, определить полярность контактов. Хотя считается, что соблюдать правила полярности не обязательно.
4. Подсоединить контакты к проводникам.

1. Подключить кабельные жилы. Закрепить с помощью специальных винтов.
2. В конструкциях с 4 контактами при подключении следует использовать 2 центральных.
3. Закрепить розетку на стене, используя скотч. Для большей надежности крепления лучше взять саморезы.
4. Надеть крышку.

Подключение скрытой розетки не имеет принципиальных отличий. Но в нем есть некоторые особенности:

1. Сразу отметить на стене разводку и месторасположение розетки.
2. Используя перфоратор, сделать отверстие для подрозетника. Для закрепления понадобятся саморезы.
3. Конструкция закрепляется в подрозетнике распорными винтами.
4. После окончания монтажа подключить электричество. Если все сделано правильно, розетка будет работать.

Устройства бывают двойными и одинарными. Двойные обычно устанавливаются в офисах — при условии, что есть необходимость в использовании двух телефонов одновременно. Подключаются они одинаково.

Не допустить ошибок в монтаже поможет следование простым советам от специалистов:

1. Лучше использовать устройства для скрытого монтажа. Они гармоничнее остальных вписываются в интерьер. Но для их установки придется нарушить целостность стен и настенного покрытия.
2. В процессе выбора рекомендуется уделять внимание исключительно проверенным фирмам с хорошей репутацией. Это гарантия безопасности и надежности.
3. На большинстве розеток контакты пронумерованы. Если маркировки нет, следует посмотреть на цвета. Зеленые, оранжевые или синие контакты в сочетании с белым цветом — положительные, контакты таких же цветов, но без белого, — отрицательные.
4. Во время монтажа изделий старого стандарта не будет лишним помнить о цветовом оформлении контактов: оранжевые, черные и зеленые — положительные, красные, желтые, синие — отрицательные.

Разновидности розеток для подключения телефона отличаются конструкцией, способом монтажа и другими параметрами. Если следовать инструкции, установить эти устройства будет несложно.

За время развития средств связи создано несколько стандартов подключения стационарных телефонных аппаратов к действующим линиям. Практически все они используются в той или иной мере в быту и на промышленных предприятиях.

Внутри сетей крупных организаций, существующих несколько десятилетий, можно встретить одновременно работающие модели различных конструкций, смонтированные в разное время. Особенности их устройства необходимо учитывать перед установкой и подключением телефонного аппарата.

Назначение и стандарты телефонных розеток

Основная задача розетки сводится к обеспечению быстроразнимаемого и надежного подключения телефонных аппаратов к действующим линиям связи, создаваемого стационарно размещенной частью — розеткой или «мамой—контактом» и подвижной, вставляемой в него вилкой: «папа— контакт».

Особенности конструктивного исполнения

Любая электрическая розетка систем связи состоит из:

1. корпуса-подставки из диэлектрических материалов: пластика или керамики;

2. подпружиненных металлических контактов, обеспечивающих надежное прохождение токов сети в телефонный аппарат через вилку и шнур;

3. клеммных зажимов, обеспечивающих подключение проводов от стационарной сети.

Все эти устройства относят к слаботочным цепям. Они могут изготавливаться для монтажа:

1. скрытым в стене способом;

2. накладным методом.

Особенности монтажа влияют на типы установки и подключения розеток, которые необходимо учитывать, сочетать с конструкцией используемых телефонных аппаратов.

Особенности основных стандартов

Для телефонной линии связи раньше использовалось всего два провода, создающие замкнутую цепь для контура прохождения тока, а внутри розетки для их подключения задействовалось тоже два контакта.

Если обрезать вилку и розетку и скрутить или иным способом соединить попарно металлические жилы проводов телефонного аппарата и работающей сети, а потом обмотать слоем изоленты, то связь будет работать. Этот принцип использовался для создания неразъемного соединения через специальную отводную коробку.

Он же надежно работает и сейчас. Только для его реализации применяются современные конструкции контактных систем и надежные способы их изоляции от вредных факторов окружающей среды.

В современных условиях происходит интеграция слаботочных цепей, систем телефонных линий и компьютерных сетей. Оборудование для них постоянно обновляется, модифицируется.

Внутри слаботочных систем устанавливают розетки, созданные по разным стандартам RJ с несколькими парами контактов. Они обладают технической возможностью подключения телефонного аппарата. Этим часто пользуются специалисты, задействуя всего два контакта из всех имеющихся.

Обзор типовых моделей разъемных соединений, их виды приведен в таблице №1.

Типы стандартов слаботочных разъемов

Таблица №1

Наименование	Назначение (для телефонов)	Примечания
Разъемы RJ-9 (P4C4)	Подключение телефонной трубки в аппарате	Аналог RJ10. RJ22
Разъемы RJ-11 (P6C4, Р6С2)		2 контакта подключения схемы
Разъемы RJ-14	Подключение телефонного аппарата к линии	4 контакта подключения схемы
Разъемы RJ-25	Подключение телефонного аппарата к линии	6 контактов подключения схемы
Разъемы RJ-45 (8р8с)	Подключение компьютерных сетей или телефонного аппарата к линии	8 контактов подключения схемы
РТШК-4	Стандарт СССР для подключения телефонного аппарата к линии
	Подключение телефонного аппарата к линии
Разъемы ТАЕ	Подключение немецких и французских моделей телефонных аппаратов к линии

Отличия разъемов

РТШК-4 — розетка телефонная на четыре контакта для штепсельного подключения с конденсатором

Стандарт работает с восьмидесятых годов. Пластиковый корпус вилки и розетки имеет диэлектрический ключ, исключающий неправильное подключение электрической схемы.

При установке нескольких телефонов на одной линии создавали соответствующее количество параллельно подключенных розеток РТШК-4. Конденсатор с емкостью в 1 стью в 1 мкф монтировали в конце линии для проведения технических тестов и создания эффектов «линия занята» на стороне звонящего пользователя.

Разъемы RJ-11

Сейчас телефонные аппараты, розетки и вилки снабжаются разъемом серии RJ, который имеет одинаковый корпус, габариты и конструкцию для подключения одной, двух, трех или четырех пар электрических цепей. Однако, они могут снабжаться разными конструкциями пластмассовых замков со специальными вырезами, исключающими установку отдельных вилок RJ11, 14, 25 в разъемы RJ45.

Их надо обязательно учитывать при соединении различных манипуляторов. Иначе можно не подучить электрический контакт или вообще нарушить разъем, сломать его корпус.

Интерфейс RJ11 создан исключительно для телефонной линии с двумя проводами. Он может использоваться не только для одного телефона, а применяться несколькими устройствами, собранными в блоки для различных приборов.

Разъем RJ11 широко применяется не только в стационарных моделях, но и для подключения базы радиотелефонов, позволяющих разговаривать на определенном удалении от нее за счет технологий радиопередачи сигналов между трубкой и базой по воздуху посредством электронного приемника и передатчика.

Совмещенный разъемы RJ-11 c РТШК-4

Способ подключения телефонных аппаратов через комбинированные переходники, оборудованные совмещенными разъемами реализован в составной конструкции, позволяющей упростить монтаж дополнительным аксессуаром.

Разъемы RJ-14, RJ-25

Внешний вид их соответствует предыдущей конструкции RJ11. Отличие заключается в количестве контактов и возможных различиях пластмассовых замков.

Разъемы RJ-45

Они создаются для слаботочных цепей с четырьмя парами контактов, позволяющими использовать схемы для подключения сложных средств связи и компьютерных систем, применяемых в модемах, ноутбуках и других подобных приборах.

Способы маркировки цепей коммутации

Контакты розеток подсоединяют в соответствии с заранее разработанной схемой. Конструкция телефонного аппарата чаще всего допускает не учитывать полярность подключения. Однако для некоторых устройств это технически неприемлемо: они могут некорректно работать или отказать.

Для облегчения монтажа и поиска неисправностей в схеме производители выполняют маркировку контактов. Она может осуществляться:

1. нанесением цифр около контактов или обозначением их на монтажной схеме:

2. выделением проводов определенным цветом.

На практике может встретиться несколько способов коммутации проводов. Они показаны таблицами №2, 3, 4.

Маркировка для подключения жил кабелей витой пары к розетке

Таблица №2

№ контакта				Тип T/R	+/—
	RJ—11	RJ—14	RJ—25
1	—	—	Бело-зеленый	Т	+
2	—	Бело-оранжевый	Бело-оранжевый	Т	+
3	Синий	Синий	Синий	R	—
4	Бело-синий	Бело-синий	Бело-синий	Т	+
5	—	Оранжевый	Оранжевый	R	—
6	—	—	Зеленый	R	—

Старая маркировка для подключения жил кабелей к розетке к розетке

Таблица №3

№ контакта	Наименование разъема, расцветка			Тип T/R	+/—
	RJ—11	RJ—14	RJ—25
1	—	—	Оранжевый	Т	+
2	—	Черный	Черный	Т	+
3	Красный	Красный	Красный	R	—
4	Зеленый	Зеленый	Зеленый	Т	+
5	—	Желтый	Желтый	R	—
6	—	—	Синий	R	—

Немецкая маркировка для подключения жил кабелей к розетке

Таблица №4

№ контакта	Наименование разъема, расцветка			Тип T/R	+/—
	RJ—11	RJ—14	RJ—25
1	—	—	Розовый	Т	+
2	—	Зеленый	Зеленый	Т	+
3	Белый	Белый	Белый	R	—
4	Коричневый	Коричневый	Коричневый	Т	+
5	—	Желтый	Желтый	R	—
6	—	—	Серый	R	—

Схемы подключения телефонных розеток и вилок

Разберем вопрос на примере разъема РТШК-4, используемого для связи не только с оконечным абонентом, но и для дополнительной линии — общения между секретарем и директором.

Одна пара контактов задействуется на линию, идущую от АТС, а вторая — для организации добавочной связи по служебному каналу.

На схеме показано место монтажа емкости в 1 мкф с рабочим напряжением 160 вольт. Сейчас от такого подключения отказались, конденсатор перестали монтировать. На качестве связи это практически не сказывается.

Конструкции разъемов РТШК-4 уже устарели. Они постепенно заменяются новыми, более удобными устройствами, которые занимают мало места. Но, электрическая схема подключения принципиально никак не изменилась. Для работы одного телефона по-прежнему достаточно просто создать замкнутую электрическую цепь с линией АТС из двух жил.

Современные телефонные розетки принято объединять в сводные блоки, используемые в составе с другими устройствами связи: компьютерным оборудованием, оптоволоконными кабельными сетями, электрическими устройствами.

Такие блоки концентрируются в одном удобном для обслуживания и скрытом от посторонних глаз месте.

Опасные факторы телефонной сети

Что бы ни говорили «опытные» электрики-связисты, которых «било» током от напряжения линии АТС, вопросам безопасности необходимо уделять внимание.

Подключение телефонной розетки обычно выполняется под напряжением покоя линии связи. Его величина составляет порядка 60 вольт. Если же удастся поймать момент входящего звонка, то в сети проходит переменная синусоида с амплитудой до 120 вольт.

Она вполне может создать путь тока через тело выполняющего подключение мастера. Если же руки влажные или на теле проступил пот, то проводимость резко возрастет. Болевые ощущения станут очень неприятными, вызовут судорожные реакции. Лучше их избегать защитой рук тонкими диэлектрическими перчатками и соблюдением других технических мероприятий правил безопасности.

Способы монтажа телефонных розеток

С учетом определённых технических моментов телефонные розетки монтируются такими же методами, как и обыкновенные электрические. Эти моменты уже описаны в статье: . Ознакомьтесь с ней: там уже раскрыты методики подготовки и крепления для открытой и закрытой систем проводки.

Также полезный материал по этому вопросу вы найдете в статье для монтажа электропроводки и слаботочных цепей. Этот метод используется в том случае, когда ремонт закончен, грязные работы выполнять нельзя, а телефонную проводку надо проложить красиво и аккуратно.

Современные пластиковые кабель-каналы можно подобрать под любой дизайн помещений. Они комплектуются многочисленными аксессуарами, включая электрические и телефонные розетки.

Таким образом, чтобы установить и правильно подключить телефонную розетку, необходимо подобрать ее модель по габаритам и техническим характеристикам, соответствующим вашему телефонному аппарату, а также учесть рекомендации, изложенные в предложенном материале.

Как подключить телефонный провод к телефонной розетке. Как подключить или отключить домашний телефон Ростелеком. Все способы. Распиновка телефонных розеток

Телефон — это электротехническое устройство, позволяющее людям обмениваться информацией на расстоянии с помощью электрического сигнала. Слово телефон пришло к нам из древней Греции. Теле – переводится как «далеко», а фон – «голос».

Подключить стационарный, факс или несколько параллельно телефонов, включая и радиотелефон, после прочтения статьи без затруднений сможет любой домашний мастер.

Какое напряжение в телефонной линии связи

Телефонная линия связи находится под напряжением постоянного тока 40-60 В если телефон не подключен или подключен, но телефонная трубка положена на телефонный аппарат. Во время звонка напряжение в линии связи становится переменным с амплитудой до 120 В. Когда Вы снимаете телефонную трубку, то напряжение снижается до величины 6-12 В. Это напряжение не опасно для жизни, но вызвать неприятные ощущения может.

Вывести из строя линию связи или испортить телефонный аппарат при подключении невозможно. Может произойти отключение телефонной линии на несколько минут, если надолго будет снята трубка без набора номера или если будут замкнуты накоротко проводники линии связи. Телефонную линию автоматически отключает автоматическая телефонная станция (АТС) для экономии электроэнергии. Так что можете смело приступать к самостоятельному подключению телефона к линии связи.

Перед тем, как подключить стационарный телефон, факс или радиотелефон к линии связи, желательно, но не обязательно, проверить наличие готовности линии связи. Напряжение в линии можно измерять вольтметром , рассчитанного на измерение постоянного напряжения.

Если телефон к линии не подключен или подключен, и трубка положена на телефон, прибор должен показать напряжение величиной 40-60 В. Если вольтметра нет, можно проверку выполнить с помощью картошки , и это не шутка, а реальный способ проверки. Достаточно в срез картошки воткнуть зачищенные от изоляции провода лапши. Батареек не нужно, так как провода уже находятся под напряжением.

Какой потечет ток

при коротком замыкании проводов телефонной линии

В АТС установлена система защиты от выхода из строя оборудования и линий связи, которая ограничивает ток при коротком замыкании телефонной линии до 40 мА.

Для линии связи берется одна из свободных пар, коричневая или синяя. Витая пара состоит из двух свитых между собой проводников. Изоляция одного из них окрашена сплошным цветом, а изоляция второго – белая с полосками цвета первого.

Для подключения телефонной розетки понадобится следующее:

И, конечно же, понадобится сама розетка.

Виды розеток

От того, какой вид розетки будет выбран, зависит способ ее установки.

Розетки разделяются на следующие типы:

Встраиваемые в стену розетки «евро»

Розетки внешнего типа

Розетки советского образца

Установка розеток советского образца — РТШК-4 ранее осуществлялась вместе с конденсатором, который проверял линию и в момент звонка оповещал о ее занятости. Сейчас же розетки устанавливаются без конденсатора, что существенно упрощает этот процесс.

Для того чтобы более наглядно осветить процесс подключения телефонной розетки, рассмотрим пример установки внешней универсальной розетки — RJ-11.

Как подключить розетку внешнего типа

Перед тем как приступить к установке нужно обязательно одеть защитные перчатки.

Важно! Во время звонка напряжение в телефонной линии возрастает на 100-120 Вольт, поэтому работа с розеткой без перчаток представляет серьезную угрозу для жизни и здоровья.

Теперь нужно при помощи бокорезов или же специального инструмента для работы с кабелем оголить провод телефонной линии, зачистив его от изоляции на 4 см. Жилы должны быть ровными, поэтому их нужно будет расправить.

Важно! Изоляцию нужно снимать очень аккуратно, стараясь не сделать насечек на медных жилах, иначе они могут легко переломиться.

Когда провод подготовлен к предстоящей работе, можно приступать к подключению. Для этого нужно открыть корпус розетки и ознакомиться с ее содержимым.

Внутри розетки можно увидеть следующее:

Для подключения телефона для домашнего пользования достаточно только двух клемм и двух проводов. Потому на первый взгляд содержимое коробки может показаться странным, ведь здесь целых 4 клеммы. Но оставшиеся 2 используются для подключения еще одной телефонной линии.

В нашем случае понадобятся 2 клеммы (на рисунке они обведены красным цветом), к которым и будет подключаться телефонная линия. Далее следует подключить провод к красному («минус») и зеленому («плюс») проводам, прикручивая жилы к металлическим винтам.

Для того чтобы соблюдать правильность подключения нужно проверить полярность линии при помощи мультиметра или тестера.

Совет! Если под рукой вдруг не оказалось тестера, можно воспользоваться обычным картофелем. Для этого нужно разрезать картофелину пополам и вставить в нее концы кабеля: около «плюса» цвет изменится.

Не все телефонные аппараты требуют строго соблюдения полярности, в большинстве случаев она не важна.

После того как все операции завершены — крышка возвращается обратно и защелкивается. Затем коробка крепится к стене при помощи саморезов или двусторонней клеевой площадки.

После подключения нужно обязательно проверить, есть ли связь.

Установка розетки скрытого типа

Еще один распространенный вид телефонных розеток — розетки скрытого типа.

Они выглядят вот так:

Они очень удобны, поскольку не выступают из стены и аккуратно смотрятся. И хотя процесс их подключения ничем не отличается от подключения внешних розеток, повозиться все-таки придется, так как нужно будет смонтировать отверстия в стене.

Для подключения скрытой розетки, кроме всех уже перечисленных инструментов (отвертка, мультиметр, бокорезы, кабель), понадобится также подрозетник, перфоратор и крепежи.

Прежде чем приступить к устройству отверстия для закладки кабеля, нужно подготовить перфоратор, подобрав к нему соответствующую насадку с диаметром равным диаметру самой коробки. Далее нужно просверлить круглое отверстие и установить в него соответствующий подрозетник.

Для того чтобы подвести к подрозетнику кабель, нужно продолбить в стене углубление, которое, после устройства в нем провода, заштукатуривается. Готовая бороздка должна быть заполнена кабелем так, чтобы в подрозтенике осталось в запасе еще примерно 10 см провода.

Затем следует тот же самый процесс присоединения жил кабеля к клеммам, как и в случае с внешней телефонной розеткой.

После, коробка устанавливается в подрозетник и надежно крепится к стене при помощи распорных винтов. Сверху закрепляется декоративная накладка — процесс установки окончен.

Хорошо чувствовать себя хозяином своего дома и мастером на все руки. Но если процесс подключения телефонной розетки своими руками показался вам слишком сложным, то не бегите к мастерам.

Видео, рассказывающее о процессе установки телефонной и электрической розетки, прояснит все непонятные моменты установки:

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

1. Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
2. Осуществление соединения модемов и факсов.
3. Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности. Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

Особенности и схема подключения

розетка RJ-11

У телефонных розеток имеются свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то они обладают следующими нюансами подключения:

1. В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
2. Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
3. Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
4. Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
5. Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.

схема подключения

Необходимые инструменты и материалы

В зависимости от разновидности телефонной розетки, а также от используемого стандарта, могут потребоваться различные инструменты и материалы.

1. Отвертка , которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать.
2. Кабель , если происходит не замена старого устройства, а прокладка абсолютно нового.
3. Перфоратор , также как и кабель, понадобится, если происходит монтаж новой розетки.
4. Сама розетка.
5. Нож с острым лезвием.
6. Саморезы.
7. Кусачки.
8. Изоляционная лента.
9. Универсальный или тестер.
10. Защитные перчатки.
11. Односторонняя и двухсторонняя клеящая лента.
12. Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция

Первоначально, будет рассмотрен простой способ подключения универсальной телефонной розетки. На сегодняшний день, наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

1. Первоначально , потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
2. Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
3. При помощи тестера определить полярность контактов.
4. Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
5. Осуществить подключение кабельных жил , после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
6. Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
7. Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
8. Защелкнуть крышку данного приспособления.

Существуют разновидности телефонных розеток скрытого типа. Процесс подключения для них не имеет принципиальных различий с подсоединением классических вариантов устройств.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

1. Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
2. Предварительно , потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
3. Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
4. Надеть внешний защитный корпус , после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

При этом, необходимо знать, что абсолютно любая разновидность телефонных розеток может быть не привычным одинарным, а двойными приспособлением. Такие устройства обычно устанавливаются в офисах или иных помещениях, где присутствует несколько телефонных аппаратов с различными номерами, но иногда может возникнуть необходимость монтажа и в домашних условиях.

Процесс установки или подключения не имеет принципиальных отличий от работ, проводимых с одинарной конструкцией. Единственное изменение – это увеличение количества проводников, требующих подключения.

Виды телефонных розеток

При рассмотрении разных видов подобных устройств, одной из основных классификаций является их разделение по способу монтажа:

1. Устройства для внешней установки.
2. Устройства , обладающие внутренней разводкой.

Вторичной классификацией, применимой к обоим видам, является разделение данных устройств по количеству имеющихся разъемов:

1. Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
2. Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

Этот параметр определяется типом используемого стандарта:

1. RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
2. RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
3. RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
4. RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
5. RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
6. РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Вне зависимости от разновидности телефонной розетки, потребуется установка внутрь данного приспособления питающего кабеля особого типа. Разные варианты не имеют конструкционных различий, все штекеры обладают схожими габаритами и разъемами, но они могут различаться по количеству имеющихся контактов.

маркировка телефонных проводов

Все основные вопросы, касающиеся установки и подключения телефонных розеток, были рассмотрены, подводя итоги можно дать ряд следующих полезных рекомендаций:

1. Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
2. Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
3. На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
4. Если происходит установка телефонной розетки старого образца , то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

В настоящее время получили широкое распространение сотовые телефоны. Однако в эксплуатации еще находятся десятки миллионов проводных телефонных аппаратов и радиотелефонов, да и многие люди предпочитают их сотовым.

Звонки по междугородней и международной связи со стационарного домашнего телефонного аппарата обходятся гораздо дешевле, не надо постоянно следить за степенью заряда батареек и периодически менять их.

Подключение одного или нескольких параллельных стационарных телефонов и радиотелефонов к линии связи своими руками простейшая задача, под силу практически любому человеку, даже не знающего тонкостей связного дела.

Какое напряжение в телефонной линии связи

Телефонная линия связи находится под напряжением постоянного тока 40-60 В если телефон не подключен или подключен, но телефонная трубка положена на телефонный аппарат. Во время звонка напряжение в линии связи становится переменным с амплитудой до 120 В. Когда Вы снимаете телефонную трубку, то напряжение снижается до величины 6-12 В. Это напряжение не опасно для жизни, но вызвать неприятные ощущения может. Вывести из строя линию связи или испортить телефонный аппарат при подключении невозможно. Может произойти отключение телефонной линии на несколько минут, если надолго будет снята трубка без набора номера или если будут замкнуты накоротко проводники линии связи. Телефонную линию автоматически отключает автоматическая телефонная станция (АТС) для экономии электроэнергии. Так что можете смело приступать к самостоятельному подключению телефона к линии связи.

Перед тем, как подключить стационарный телефон или радиотелефон к линии связи, желательно, но не обязательно, проверить наличие готовности линии связи. Напряжение в линии можно, рассчитанного на измерение постоянного напряжения. Если телефон к линии не подключен или подключен, и трубка положена на телефон, прибор должен показать напряжение величиной 40-60 В. Если вольтметра нет, можно проверку выполнить с помощью картошки, и это не шутка, а реальный способ проверки. Достаточно в срез картошки воткнуть зачищенные от изоляции провода лапши. Батареек не нужно, так как провода уже находятся под напряжением.

Схема подключения проводного стационарного телефона к АТС

От автоматической телефонной станции (АТС) к каждому дому протянут сто парный телефонный кабель, который разветвляется десяти парными кабелями по подъездам дома. Концы десяти парных кабелей распаяны в десяти парных плинтах в подъездах дома. Плинты устанавливаются в боксах или закрепляются на стенах. На фотографии – плинт с отрытой крышкой.

Раньше корпуса плинтов делали из дюралюминия, сейчас – из пластмассы. В современных плинтах линейные провода линий связи подсоединяются запрессовкой в гребенки специальным инструментом. От одной из пар плинта в Вашу квартиру и протянута линия связи телефонным провод ТРП, который связисты называют лапшой. На конце этого провода в квартире устанавливается розетка РТШК-4 (старого образца), или современная RJ-11, и уже к ней с помощью вилки подключается проводной телефон.

Как видите, схема подключения проводного стационарного телефона простая: от АТС в Вашу квартиру протянута индивидуальная пара проводов, через которую и осуществляется связь. Как видно из схемы, вилка и розетка нужны исключительно для удобств эксплуатации ― и в работе телефона участия не принимают. Можно соединить телефонные провода, идущие от плинта с телефонным шнуром, и телефон будет успешно работать.

Как подключить телефон к линии связи

Подключение телефонных аппаратов, в том числе и радиотелефонов к линии осуществляется посредством разъемного соединения – вилки и розетки. В настоящее время в эксплуатации применяются телефонные разъемы двух стандартов. Морально устаревшие советские, соответствующие требованиям ГОСТ 8810-81 (CT СЭВ 5396-85), который действовал до 01.01.92 (РТШК-4), и современные телефонные вилки и розетки RJ-11, соответствующие международному стандарту МЭК 60669-1 и 60884-1 (623K). Еще применяются универсальные телефонные вилки и розетки, которые дают возможность подключения вилок и розеток, выпущенных по новому и старому стандарту между собой.

Вопрос кажется неактуальным, но в эксплуатации находится еще много телефонов, подключенных давно, и при самостоятельном ремонте разъема или переносе телефона эта информация может быть востребована.

Конечно, советский телефонный разъем громоздкий, не соответствует современным эстетическим взглядам, но надежный и долгое время успешно выполнял, да и продолжает выполнять возложенные на него функции.

В телефонной розетке имеется четыре контакта для подключения вилки и два ― для коммутации конденсатора. Позиционирование вилки при вставлении обеспечивается за счет отверстий в крышке розетки. Линия подключается винтовым соединением к двум правым контактам. Для контроля целостности линии в розетке еще устанавливался конденсатор, который подключался к правому верхнему контакту и нижнему левому. Когда вилка вставлялась в розетку, она клиновидным штырем разрывала цепь, и конденсатор отключался. Когда нужно было проверить линию, достаточно было вынуть розетку, и связисты с АТС могли, подав на пару переменное напряжение, проверить состояние линии, и таким образом определить, что именно является причиной отсутствия связи, линия или телефонный аппарат. При параллельном подключении двух телефонов и извлечении вилки одного из них, линия сильно сажается, так как переменное напряжение хорошо проходит через конденсатор. Если у Вас случайно забыта такая подключенная к телефонной линии розетка, то обязательно отсоедините ее от линии или удалите конденсатор. Его желательно удалить из всех подключенных телефонных розеток, так как в современных телефонных линиях связи конденсатор участия не принимает ― и поэтому не нужен.

Телефонная вилка представляет собой пластмассовую коробку, состоящую из двух половинок, в одну из которых вставлено четыре плоских контакта, к ним на винтах подсоединяется шнур, идущий от телефона. На фото хорошо видно, к каким контактам его подключать. Для работы телефона не имеет значения, к каким контактам подключены провода, главное, чтобы контакты телефонной розетки, к которым приходят провода линии, соединялись с контактами вилки, на которые приходят провода от телефона. Штырь клиновидной формы служит для отключения от линии связи проверочного конденсатора.

С появлением в быту телефонов зарубежного производства, у которых шнур оканчивался вилкой RJ-11 6P4C, а розетки у всех были установлены РТШК-4, в продаже сразу появились переходники (адаптеры), позволяющие любому обладателю новинки без посторонней помощи подключить телефон к линии.

В адаптере два верхних плоских контакта соединялись с 3 и 4 контактами RJ-11 (стандартная схема обжима), на фото слева, а нижние плоские – с контактами 2 и 5 RJ-11, на фото в нижней части адаптера.

Подключение телефона к универсальной розетке РТШК-4 623K RJ-11

Еще одно творение переходного периода ― универсальная розетка, симбиоз розеток РТШК-4 и RJ-11. Не знаю, для чего их выпускали, но можно предположить, что ими заменяли пришедшие в негодность РТШК-4, тем самым обеспечивая возможность подключать телефоны с вилками любых стандартов.

3 и 4-й контакты обеих телефонных розеток RJ-11 подключены параллельно с правыми РТШК-4 (стандартное подключение), а контакты 2 и 5 телефонной розетки ― параллельно с левым РТШК-4.

Подключение телефона к розетке 623K RJ-11 6P4C

Современные розетки для подключения телефонов под вилку RJ-11 4P4C ― малогабаритные. Они выпускаются в разной цветовой гамме корпуса, бывают настенными, для внутренней разводки и комбинированными (для одновременного подключения телефонов к линии связи и компьютеров к локальным сетям и сети Интернет вилками RJ-45).

В представленной розетке линейные провода телефонной линии нужно подключить к зеленому и красному проводам, которые подключены к контактам 2 и 3 розетки RJ-11 4P4C. Полярность подключения телефона значения не имеет.

Подключение телефона обжатием лапши в RJ-11

Можно и вовсе обойтись без стандартной розетки, подключив телефонный аппарат непосредственно к телефонному проводу, так называемой лапша. Для этого нужно конец лапши, подходящий к телефону, обжать в розетке RJ-11.

Диаметр изоляции проводников у лапши больше, чем нужно, и вставить их в разъем RJ-11 не получится. Для этого нужно полностью снять изоляцию. Без изоляции провода невозможно будет обжать в RJ-11, и поэтому на них следует предварительно надеть трубки, снятые с проводов витой пары или других проводов, подходящих по размеру.

Теперь останется только вставить провода лапши в контакты 2 и 3 разъема RJ-11 и обжать с помощью специальных клещей (кримпера) или вручную по технологии, описанной в статье «Как обжать кабель витых пар без клещей» . Полярность проводов значения не имеет.

Для подключения телефона нужно будет вынуть из него штатный провод подключения и в разъем на корпусе вставить обжатый на лапше разъем RJ-11.

Подключение стационарного телефона с трубкой к линии выполняется телефонным линейным шнуром с вилками RJ-11 4P4C на концах. Из них для подключения телефона задействованы, как правило, только два средних контакта. Остальные контакты часто отсутствуют, так как предназначены для подключения параллельно двух стационарных телефонов (телефонные аппараты должны поддерживать возможность работы в таком режиме) по системе директор – секретарь. Это когда при поднятии трубки одного из телефонов, второй автоматически отключается.

По стандарту подключения телефона к каждому номеру контакта должен подходить провод определенный цветовой маркировки. Это придумано для удобства ремонта и обслуживания. Не важно, какого цвета провод куда подключен. Главное, чтобы приходящие от АТС провода были подключены к двум средним контактам 2 и 3 телефонной вилки. Современный стандарт предусматривает нижеприведенную цветовую схему обжатия линейного провода к вилке RJ-11.

Ранее действовал другой стандарт, согласно которому обжатие вилки RJ-11 должно было выполняться по нижеприведенной цветовой схеме.

Полярность подключения для стационарного телефона, подключенного не по спаренной схеме, значения не имеет. Для опрессовки проводов в вилке RJ-11 существует специальный инструмент, но можно обойтись и одной отверткой.

При покупке вилки RJ-11 для подключения линии следует обратить внимание на то, что ее ширина должна иметь размер 9,5 мм. Дело в том, что вилка RJ-11 для шнура, соединяющего телефонный аппарат с трубкой, имеет точно такой же внешний вид, но ширина ее составляет 7,5 мм и можно купить не ту вилку.

Иногда для удобства требуется к уже подключенному к линии связи телефонному аппарату параллельно подключить еще один или несколько аппаратов, включая и радиотелефоны. Такое подключение выполняется простым параллельным соединением розеток, точно так же, как подключаются к электропроводке электрические розетки. Полярность проводов значения не имеет. Современные телефоны очень незначительно нагружают телефонную линию и можно подключить параллельно хоть 10 телефонов. К недостаткам такого подключения следует отнести отсутствие конфиденциальности при разговоре. То есть, во время Вашего разговора, поднявший трубку на любом параллельно подключенном телефоне, может слышать Вашу беседу. Есть схемы блокираторов, позволяющие при поднятии трубки на одном из телефонов, блокировать все остальные телефонные аппараты.

После подключения нескольких телефонных аппаратов параллельно может возникнуть ситуация, когда поступает вызывной сигнал, звонит только один телефон, а все остальные только издают короткий негромкий звук. Причиной этому является наличие системы АОН (автоматическое определение номера) в звонящем телефоне, настроенной на определение телефонного номера звонящего абонента до поднятия трубки. Таким образом, АОН сразу же автоматически подымает трубку и уже сам генерирует вызывной сигнал. По этой причине все остальные подключенные параллельно телефоны и не звонят. Обычно в современных телефонах можно включать функцию АОН на определение номера после поднятия Вами трубки. Тогда, при поступлении вызывного сигнала все телефоны будут звонить. АОН, включенный в режим определения номера до поднятия трубки, плох еще и для тех, кто звонит Вам по межгороду. Связано это с тем, что даже если звонок поступает в Ваше отсутствие, отсчет времени соединения и начисление оплаты начинаются без подъема трубки. К плюсам системы АОН можно отнести тот факт, что если телефоны без АОН установлены в местах отдыха, а с АОН ― в другом помещении, то Вы не будете потревожены ночным звонком.

Существуют и готовые решения в виде радиотелефонного аппарата с несколькими трубками, позволяющими не только блокировать, но и переключать звонящего абонента с поднятой трубки на любую другую. Однако такие телефоны не каждому по карману и имеют существенный недостаток. При отключении электроэнергии они не работают; а в трубках у них установлены аккумуляторы, которые служат несколько лет, затем требуется замена аккумулятора, а это по стоимости сравнимо со стоимостью обыкновенного кнопочного телефона. Поэтому, для обеспечения бесперебойной связи, все равно нужно в резерве держать обыкновенный телефон.

Подключение телефонного шнура к линии скруткой проводов

В жизни бываю ситуации, что нужно подсоединить телефон к линии, а розетки нет. В таком случае можно выполнять соединение проводов скруткой без ухудшения качества связи. Такое соединение даже надежнее, чем разъемное. Единственный недостаток, что придется обрезать провод в случае необходимости подключения другого. Да и то, в современных телефонах шнуры с телефонными аппаратами стыкуются вилками RJ11 и можно, в случае, например, ремонта телефона, всегда легко его отсоединить от линии. У меня так подключен один телефон, при этом весь шнур спрятан за дверной наличник, выходит в наружу только кусочек длиной 15 см с вилкой RJ11 на конце, которая сразу вставлена в розетку телефона.

Телефонный шнур очень гибкий, это особенный провод с жилами, сделанными по специальной технологии. Очень тонкая медная ленточка навивается на хлопчатобумажную нить. Такой проводник называется мишура. Провода из мишуры широко применяются при производстве наушников, соединении телефонных трубок с базами, то есть в случаях, когда провода при эксплуатации постоянно изгибаются.

Проводников мишура в каждой жиле несколько и они свиты еще между собой. Паять мишуру очень сложно, а механическая прочность такой пайки получается низкой. Для получения надежного и механически прочного соединения скруткой, нужно его выполнить по следующей технологии.

Сначала освобождается от изоляции мишура телефонного шнура на длину 10-15 мм и проводники линейного провода на длину 20-25 мм со сдвигом с помощью ножа. Нитку мишуры удалять не надо. Затем оба провода складываются вместе, мишура загибается в сторону проводника, и жила линейного провода навивается на прижатую к изоляции мишуру. Достаточно сделать три — пять витков.

Таким же образом выполняется скрутка со вторым проводником шнура. Как видите, получилось аккуратное соединение. Полученное соединение покрываете изоляционной лентой. При наличии полихлорвиниловой трубки подходящего диаметра, можно для изоляции надеть ее кусок на место скрутки. Соединение можно сделать и прямым, если перед изолированием согнуть линейный провод на 180°. Механическая прочность при этом существенно возрастет.

Ремонт телефонной линии связи

Если перестал работать стационарный телефон, то обычно вызывают связиста и ждут его прихода, часто в неудобное для себя время. Однако если ждать не хочется и есть желание, то восстановить связь можно своими руками.

Причин прекращения работы телефона может быть две: либо поломался телефонный аппарат, либо ― телефонная линия. Если у Вас есть запасной телефонный аппарат, подключите его вместо неработающего; если связь появилась, значит в поломке виноват телефон, а если связь не появилась ― линия.

Исправность линии можно проверить, измерив напряжение в телефонной розетке. Если прибора нет, нужно проверить надежность подсоединения линейного провода связи к контактам розетки. В случае если в розетке соединение надежное, то по проводу можно проследить, к каким контактам плинта подключена Ваша линия, и проверить надежность подсоединения к контактам в плинте. Если возможности проследить нет, то можно проверить надежность подсоединения к плинту всех подходящих линий, ведь одна из них Ваша. Если на контактах плинта напряжение есть, и Ваша пара подсоединена надежно, то значит провод, идущий к точке установки телефона, ― в обрыве. Если напряжение отсутствует, то нужно отсоединить один из проводников, идущих в квартиру, и через 5-10 минут измерять повторно. Если напряжение появится, то значит в проводе, идущем от плинта к розетке в Вашей квартире, произошло короткое замыкание. Для проверки этого факта достаточно опять присоединить провод линии к контактам плинта и измерить напряжение, оно должно опять пропасть.

Устройство трубки и ремонт шнура трубки телефона

Устройство трубки стационарного телефона

Внешний вид телефонной трубки всем хорошо известен. Она состоит из двух пластмассовых разъемных частей: основания, в котором закреплены микрофон и телефонный капсюль, и крышки, которая обычно привинчена к основанию одним или двумя саморезами. Как видно из приведённой ниже электрической схемы телефонной трубки, микрофон и телефонный капсюль соединены между собой тремя цветными приводами.

Один провод общий для микрофона и телефонного капсюля (на схеме черный), второй ― для микрофона (зеленый) , и третий ― для телефонного капсюля (красный). При замене микрофона или капсюля следует соблюдать полярность их подключения, иначе появится микрофонный эффект. Это когда говорящий слышит свой голос в трубке или может появляться свист.

Ремонт шнура трубки стационарного телефона

В стационарных телефонных аппаратах трубки соединяются с корпусом телефона витым шнуром с двумя вилками RJ-11 4P4C на концах. Во время разговора витой шнур трубки постоянно изгибается и в конечном итоге перетирается в месте выхода из вилки, как правило, со стороны телефонной трубки. Телефон сначала начинает «хрипеть», и настает момент, когда Вы с собеседником не слышите друг друга. Наиболее вероятной причиной плохой связи является повреждение витого телефонного шнура. Хотя причиной также может быть угольный микрофон или телефонный капсюль.

Для проверки шнура, нужно его пошевелить в месте выхода из трубки или корпуса телефона. Если заметили, что в каких то положениях связь становится устойчивой, значит в этом месте и перетерся телефонный шнур. Шнур лучше заменить новым. Но можно обойтись и без похода в магазин, воспользовавшись технологией обжима RJ-11, RJ-45 клещами или без клещей.

Для извлечения вилки RJ-11 из телефонной трубки, нужно прижать пальцем фиксатор вилки RJ-11 к ее основанию и вынуть вилку из трубки. Затем немного вытащить ламели и извлечь из вилки шнур, укоротить его на 1,5-2 см (отрезать поврежденный кусок шнура), снять изолирующую трубку на длину 5 мм. Снимать изоляцию с проводников не надо. Затем необходимо вставить подготовленный шнур в вилку RJ-11 до упора, соблюдая цветовую схему подключения проводов. Если не запомнили, как был вставлен шнур в вилку RJ-11, то можно посмотреть, как он вставлен в нее на другом конце шнура. Если вынули из вилок RJ-11 оба конца шнура и не знаете, как вставить правильно концы провода, то Вам поможет цветовая схема обжатия, представленная ниже.

Цветовая схема обжатия телефонной вилки RJ-11

Вилки RJ-11 на шнуре для телефонной трубки обжаты по цветовой схеме с разворотом на 180 градусов. Например, если на 1-м контакте вилки RJ-11 на одном конце шнура был белый провод, а на 4-м ― желтый, то на втором конце шнура на 1-м контакте вилки RJ-11 должен быть желтый, а на 4-м контакте ― белый. На фотографии показана цветовая схема обжатия витого шнура для стационарного телефона.

Такой ремонт витых телефонных шнуров я делал неоднократно, особенно во времена, когда такие стационарные телефоны с трубками, соединенными витыми шнурами только появились, и купить новый витой шнур не представлялось возможным.

При покупке вилки RJ-11 для шнура обратите внимание на ее ширину, которая должна быть 7,5 мм, так как вилка RJ-11 для линии, имеют точно такой же внешний вид, но ширина ее 9,5 мм.

Фон во время разговора

Если разговор по телефону сопровождается низкочастотным фоном 50 Гц или радиопередачей, то одной из причин этого явления может быть плохая изоляция между одним из проводников телефонной пары с землей. Тогда симметрия проводов нарушается, и наводимые на них сигналы помех от проходящих рядом электро- и радиопроводов на концах телефонной пары взаимно не уничтожаются. Чаще такое можно наблюдать в дождливую погоду, когда влажность высокая, из-за чего сопротивление изоляции проводов уменьшается. Самостоятельно найти эту неисправность без высоковольтного омметра сложно, лучше вызвать связистов. Они должны бесплатно устранить неисправность.

Телефонный удлинитель

Иногда возникает необходимость переставить телефон в другое место, а длина шнура, подключаемого к розетке, не позволяет этого сделать. Демонтировать и устанавливать розетку на новом месте не каждому захочется. Следы демонтажа в дополнение могут испортить внешний вид стены. Решить такую задачу позволит простейший телефонный удлинитель. Можно купить готовый удлинитель, они бывают разных цветов, любой длины и с разными типами вилок и розеток на концах. Не сложно смастерить телефонный удлинитель и самостоятельно из вилки, розетки и куска любого провода.

Слева на фото самодельный телефонный удлинитель, который я сделал очень давно для удобства ремонта телефонов. Розетка прикручена к катушке, на которую навивается провод удлинителя для удобства хранения. Провод взят многожильный, и два его куска свиты вместе вручную. Справа ― телефонный удлинитель заводского изготовления для современных телефонов с вилками RJ11 на концах. Для его установки нужно вынуть штатный провод из телефонного аппарата и розетки, а затем вставить более длинный.

Если под рукой нет вилки и розетки, можно нарастить, или удлинить, штатный провод, сделав в любом его месте вставку из любого двойного провода или двух свитых вместе одинарных проводников. Для вставки подойдет провод любого сечения, многожильный или одножильный. Для этого разрезается на две части штатный провод, лучше всего на расстоянии 10-15 см от вилки, если вдруг в будущем понадобится восстановить его в первоначальном виде, напрессовав разъем. Соединение концов делается по вышеописанной технологии. Если вставка делается из многожильного тонкого провода или толстого одножильного, то мишура не загибается, а складывается с зачищенным проводником параллельно и обвивается проводом диаметром около 0,5 мм.

Современные шнуры для телефонов стали делать не из мишуры, а обыкновенного многожильного провода довольно малого сечения. У провода, который я разрезал для демонстрации технологии фотографиями, оказалось всего 6 проводников диаметром по 0,2 мм. Такие тонкие провода нужно соединять по специальной технологии.

Снимается изоляция со сдвигом, как показано на фото. Далее провода нужно залудить и более тонкий проводник навить вокруг более толстого. Если провода приблизительно одинакового диаметра, то делается их простая скрутка. Затем пропаивается место скрутки припоем. Если Вы не знакомы с технологией пайки, то можете посетить страничку сайта Как паять паяльником. Теперь нужно заизолировать соединение несколькими витками изоленты. Для придания эстетического вида, можно один из проводников загнуть и потом уже заизолировать. Точно так же выполняется соединение и второй пары. Как видите, получилось надежное и красивое соединение.

Для примера решил продемонстрировать, как можно выполнить удлинение телефонного шнура с помощью одножильного провода для электропроводки, диаметр жилы которого составляет 1 мм.

Соединение телефонных проводов выполняется точно по такой же схеме, как описано выше.

По приведенной выше технологии можно соединять провода любых электрических цепей, проводников в любых устройствах и приборах, включая и компьютерные сети Интернет.

Прокладка телефонной линии связи в квартире

Величина тока, протекающего по проводам линии для связи, не превышает 10 мА, поэтому требования к сечению жилы практически отсутствуют, достаточно, чтобы проводник был диаметром 0,1 мм. Толстыми жилы делают для уменьшения потерь сигнала при большой длине линии и обеспечения достаточной механической прочности при коммутации. Исходя из этого, линии связи можно прокладывать практически любым проводом. Главное, чтобы проводники шли параллельно друг другу, или были свиты вместе.

При прокладке линий связи внутри жилых и производственных зданий обычно используют двойной провод ТРП 2×0,4 (диаметр жил ― 0,4 мм., сечение ― 0,12 мм 2 , сопротивление ― 148 Ом/км) или ТРП 2×0,5 (диаметр жил ― 0,5 мм., сечение ― 0,21 мм 2 , сопротивление ― 94 Ом/км), с изоляцией из ПВХ (полихлорвинила) категории CAT1 . Связисты его именуют «лапша».

Применение такого провода обусловлено его низкой ценой и простотой монтажа. Так как соединительная полоска пластмассы межу проводниками довольно широкая, можно крепить провод к стенам, пробивая его по центру гвоздиками.

Если нужно сделать в прокладке поворот, то провод ТРП просто перегибается, как показано на фотографии. Иногда прорезают перемычку и проводники на месте поворота разводят в стороны, но это хуже, так как нарушается симметрия линии.

Гораздо лучше выглядит провод, закрепленный на стене с помощью специальных пластмассовых скобок с дюбель-гвоздиками. Скобки выпускаются под разные размеры проводов и кабелей, бываю предназначенные для крепления как круглого, так и плоского провода.

Дюбель-гвоздики скобок сделаны из каленой стали и забиваются, не сгибаясь даже в бетонные стены.

В последнее время часто провод связи лапшу, прокладывают в кабель-канале, это позволяет все провода (Интернет, телевизионный кабель, домофона и др.) проложить вместе, что упрощает монтаж и красиво выглядит. Кабель-каналы выпускаются разных размеров, что позволяет уложить в них практически неограниченное количество проводов.

Удобно проложить телефонный провод и провода другого назначения внутри напольного плинтуса, в котором предусмотрен кабель канал.

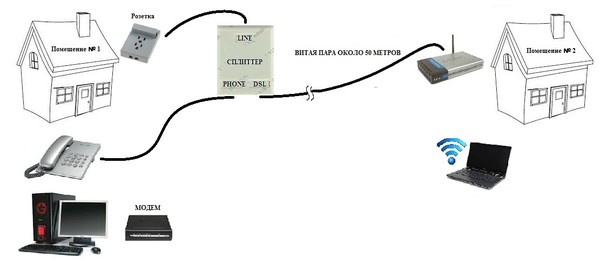

Использование витых пар кабеля Интернет

для телефонной линии связи

Сейчас у многих в домах проложен кабель для Интернета. В этом кабеле обычно используется всего две пары из 4-х имеющихся. Свободные пары можно использовать для телефонной лини связи. Разобраться в том, какие из пар свободны, Вам поможет статья сайта Обжим кабеля витых пар RJ-45 для Интернета. Для линии связи берется одна из свободных пар, коричневая или синяя. Витая пара состоит из двух свитых между собой проводников. Изоляция одного из них окрашена сплошным цветом, а изоляция второго – белая с полосками цвета первого.

Это очередная статья из рубрики про. На сегодняшний день практически каждый человек имеет в своем доме домашний телефон. Каждый телефон подключают к специальной розетке. В этой статье мы расскажем, как выполнить подключение телефонной розетки.

Подключение телефонной розетки встречается не так часто. По сравнению с обычными розетками их устанавливают достаточно редко. Если вам необходимо установить телефонную розетку, тогда об этом мы поговорим в статье.

Виды телефонных розеток

Телефонные розетки могут иметь несколько видов. К основным видам можно отнести:

1. Встраиваемые евро розетки телефонные.
2. Внешние телефонные розетки.
3. Телефонные розетки старого образца.

Эта продукция может отличаться только внешним видом. Подключение телефонной розетки в этом случае практически ничем не отличается. Теперь изучить телефонные розетки можно будет наглядно:

На этом фото вы сможете увидеть, что эта розетка имеет 4 контакта. К этим проводам вам необходимо будет подключить телефонный контакт. Подключение телефонной розетки этого типа должно выполняться на стену. Также на сегодняшний день вы можете встретить встраиваемые телефонные розетки. Этот тип устройства вы можете увидеть на фото ниже:

Как видите, эта конструкция является сложной. Здесь вы можете увидеть не только сложность конструкции, но и сложность подключения. Если вам необходимо, тогда можете прочесть про.

Особенности подключения телефонной розетки

Установка телефонной розетки самостоятельно предполагает в себе соблюдение определенных особенностей. Если вы установите телефонную розетку Ленгард, тогда у вас больше не возникнет необходимости зачищать провода. Эта продукция имеет специальную функцию самозачистки. Подключение кабеля в этом случае будет проходить методом поворота механизма на половину оборота. Увидеть этот процесс вы сможете на фото ниже:

После завершения этого этапа вы можете поднять трубку и проверить наличие гудка. Если гудок не появится, тогда вам следует проверить полярность. Если телефон все равно не будет работать, тогда проверьте целостность контактов.

Подключение телефонной розетки по схеме

В большинстве телефонных розеток находится всего два контакта. Телефонный кабель будет иметь столько же контактов. Обыкновенная телефонная розетка содержит всего два контакта, то есть 3 и 4. Иногда телефонная розетка может иметь непронумерованные контакты. В любом случае вам необходимо руководствоваться цветовой маркировкой, которая изображена ниже.

За время развития средств связи создано несколько стандартов подключения стационарных телефонных аппаратов к действующим линиям. Практически все они используются в той или иной мере в быту и на промышленных предприятиях.

Внутри сетей крупных организаций, существующих несколько десятилетий, можно встретить одновременно работающие модели различных конструкций, смонтированные в разное время. Особенности их устройства необходимо учитывать перед установкой и подключением телефонного аппарата.

Назначение и стандарты телефонных розеток

Основная задача розетки сводится к обеспечению быстроразнимаемого и надежного подключения телефонных аппаратов к действующим линиям связи, создаваемого стационарно размещенной частью — розеткой или «мамой-контактом» и подвижной, вставляемой в него вилкой: «папа- контакт».

Особенности конструктивного исполнения

Любая электрическая розетка систем связи состоит из:

1. корпуса-подставки из диэлектрических материалов: пластика или керамики;

2. подпружиненных металлических контактов , обеспечивающих надежное прохождение токов сети в телефонный аппарат через вилку и шнур;

3. клеммных зажимов, обеспечивающих подключение проводов от стационарной сети.

Все эти устройства относят к слаботочным цепям. Они могут изготавливаться для монтажа:

1. скрытым в стене способом;

2. накладным методом.

Особенности монтажа влияют на типы установки и подключения розеток, которые необходимо учитывать, сочетать с конструкцией используемых телефонных аппаратов.

Особенности основных стандартов

Для телефонной линии связи раньше использовалось всего два провода, создающие замкнутую цепь для контура прохождения тока, а внутри розетки для их подключения задействовалось тоже два контакта.

Если обрезать вилку и розетку и скрутить или иным способом соединить попарно металлические жилы проводов телефонного аппарата и работающей сети, а потом обмотать слоем изоленты, то связь будет работать. Этот принцип использовался для создания неразъемного соединения через специальную отводную коробку.

Он же надежно работает и сейчас. Только для его реализации применяются современные конструкции контактных систем и надежные способы их изоляции от вредных факторов окружающей среды.

В современных условиях происходит интеграция слаботочных цепей, систем телефонных линий и компьютерных сетей. Оборудование для них постоянно обновляется, модифицируется.

Внутри слаботочных систем устанавливают розетки, созданные по разным стандартам RJ с несколькими парами контактов. Они обладают технической возможностью подключения телефонного аппарата. Этим часто пользуются специалисты, задействуя всего два контакта из всех имеющихся.

Обзор типовых моделей разъемных соединений, их виды приведен в таблице №1.

Типы стандартов слаботочных разъемов

Таблица №1

Наименование	Назначение (для телефонов)	Примечания
Разъемы RJ-9 (P4C4)	Подключение телефонной трубки в аппарате	Аналог RJ10. RJ22
Разъемы RJ-11 (P6C4, Р6С2)		2 контакта подключения схемы
Разъемы RJ-14		4 контакта подключения схемы
Разъемы RJ-25	Подключение телефонного аппарата к линии	6 контактов подключения схемы
Разъемы RJ-45 (8р8с)	Подключение компьютерных сетей или телефонного аппарата к линии	8 контактов подключения схемы
РТШК-4	Стандарт СССР для подключения телефонного аппарата к линии
	Подключение телефонного аппарата к линии
Разъемы ТАЕ	Подключение немецких и французских моделей телефонных аппаратов к линии

Отличия разъемов

РТШК-4 — розетка телефонная на четыре контакта для штепсельного подключения с конденсатором

Стандарт работает с восьмидесятых годов. Пластиковый корпус вилки и розетки имеет диэлектрический ключ, исключающий неправильное подключение электрической схемы.

При установке нескольких телефонов на одной линии создавали соответствующее количество параллельно подключенных розеток РТШК-4. Конденсатор с емкостью в 1 стью в 1 мкф монтировали в конце линии для проведения технических тестов и создания эффектов «линия занята» на стороне звонящего пользователя.

Разъемы RJ-11

Сейчас телефонные аппараты, розетки и вилки снабжаются разъемом серии RJ, который имеет одинаковый корпус, габариты и конструкцию для подключения одной, двух, трех или четырех пар электрических цепей. Однако, они могут снабжаться разными конструкциями пластмассовых замков со специальными вырезами, исключающими установку отдельных вилок RJ11, 14, 25 в разъемы RJ45.

Их надо обязательно учитывать при соединении различных манипуляторов. Иначе можно не подучить электрический контакт или вообще нарушить разъем, сломать его корпус.

Интерфейс RJ11 создан исключительно для телефонной линии с двумя проводами. Он может использоваться не только для одного телефона, а применяться несколькими устройствами, собранными в блоки для различных приборов.

Разъем RJ11 широко применяется не только в стационарных моделях, но и для подключения базы радиотелефонов, позволяющих разговаривать на определенном удалении от нее за счет технологий радиопередачи сигналов между трубкой и базой по воздуху посредством электронного приемника и передатчика.

Совмещенный разъемы RJ-11 c РТШК-4

Способ подключения телефонных аппаратов через комбинированные переходники, оборудованные совмещенными разъемами реализован в составной конструкции, позволяющей упростить монтаж дополнительным аксессуаром.

Разъемы RJ-14, RJ-25

Внешний вид их соответствует предыдущей конструкции RJ11. Отличие заключается в количестве контактов и возможных различиях пластмассовых замков.

Разъемы RJ-45

Они создаются для слаботочных цепей с четырьмя парами контактов, позволяющими использовать схемы для подключения сложных средств связи и компьютерных систем, применяемых в модемах, ноутбуках и других подобных приборах.

Способы маркировки цепей коммутации

Контакты розеток подсоединяют в соответствии с заранее разработанной схемой. Конструкция телефонного аппарата чаще всего допускает не учитывать полярность подключения. Однако для некоторых устройств это технически неприемлемо: они могут некорректно работать или отказать.

Для облегчения монтажа и поиска неисправностей в схеме производители выполняют маркировку контактов. Она может осуществляться:

1. нанесением цифр около контактов или обозначением их на монтажной схеме:

2. выделением проводов определенным цветом.

На практике может встретиться несколько способов коммутации проводов. Они показаны таблицами №2, 3, 4.

Маркировка для подключения жил кабелей витой пары к розетке

Таблица №2

№ контакта				Тип T/R	+/-
	RJ-11	RJ-14	RJ-25
1	—	—	Бело-зеленый	Т	+
2	—	Бело-оранжевый	Бело-оранжевый	Т	+
3	Синий	Синий	Синий	R	—
4	Бело-синий	Бело-синий	Бело-синий	Т	+
5	—	Оранжевый	Оранжевый	R	—
6	—	—	Зеленый	R	—

Старая маркировка для подключения жил кабелей к розетке к розетке

Таблица №3

№ контакта				Тип T/R	+/-
	RJ-11	RJ-14	RJ-25
1	—	—	Оранжевый	Т	+
2	—	Черный	Черный	Т	+
3	Красный	Красный	Красный	R	—
4	Зеленый	Зеленый	Зеленый	Т	+
5	—	Желтый	Желтый	R	—
6	—	—	Синий	R	—

Немецкая маркировка для подключения жил кабелей к розетке

Таблица №4

№ контакта	Наименование разъема, расцветка			Тип T/R	+/-
	RJ-11	RJ-14	RJ-25
1	—	—	Розовый	Т	+
2	—	Зеленый	Зеленый	Т	+
3	Белый	Белый	Белый	R	—
4	Коричневый	Коричневый	Коричневый	Т	+
5	—	Желтый	Желтый	R	—
6	—	—	Серый	R	—

Схемы подключения телефонных розеток и вилок

Разберем вопрос на примере разъема РТШК-4, используемого для связи не только с оконечным абонентом, но и для дополнительной линии — общения между секретарем и директором.

Одна пара контактов задействуется на линию, идущую от АТС, а вторая — для организации добавочной связи по служебному каналу.

На схеме показано место монтажа емкости в 1 мкф с рабочим напряжением 160 вольт. Сейчас от такого подключения отказались, конденсатор перестали монтировать. На качестве связи это практически не сказывается.

Конструкции разъемов РТШК-4 уже устарели. Они постепенно заменяются новыми, более удобными устройствами, которые занимают мало места. Но, электрическая схема подключения принципиально никак не изменилась. Для работы одного телефона по-прежнему достаточно просто создать замкнутую электрическую цепь с линией АТС из двух жил.

Современные телефонные розетки принято объединять в сводные блоки, используемые в составе с другими устройствами связи: компьютерным оборудованием, оптоволоконными кабельными сетями, электрическими устройствами.

Такие блоки концентрируются в одном удобном для обслуживания и скрытом от посторонних глаз месте.

Опасные факторы телефонной сети

Что бы ни говорили «опытные» электрики-связисты, которых «било» током от напряжения линии АТС, вопросам безопасности необходимо уделять внимание.

Подключение телефонной розетки обычно выполняется под напряжением покоя линии связи. Его величина составляет порядка 60 вольт. Если же удастся поймать момент входящего звонка, то в сети проходит переменная синусоида с амплитудой до 120 вольт.

Она вполне может создать путь тока через тело выполняющего подключение мастера. Если же руки влажные или на теле проступил пот, то проводимость резко возрастет. Болевые ощущения станут очень неприятными, вызовут судорожные реакции. Лучше их избегать защитой рук тонкими диэлектрическими перчатками и соблюдением других технических мероприятий правил безопасности.

Способы монтажа телефонных розеток

С учетом определённых технических моментов телефонные розетки монтируются такими же методами, как и обыкновенные электрические. Эти моменты уже описаны в статье: . Ознакомьтесь с ней: там уже раскрыты методики подготовки и крепления для открытой и закрытой систем проводки.

Также полезный материал по этому вопросу вы найдете в статье для монтажа электропроводки и слаботочных цепей. Этот метод используется в том случае, когда ремонт закончен, грязные работы выполнять нельзя, а телефонную проводку надо проложить красиво и аккуратно.

Современные пластиковые кабель-каналы можно подобрать под любой дизайн помещений. Они комплектуются многочисленными аксессуарами, включая электрические и телефонные розетки.

Таким образом, чтобы установить и правильно подключить телефонную розетку, необходимо подобрать ее модель по габаритам и техническим характеристикам, соответствующим вашему телефонному аппарату, а также учесть рекомендации, изложенные в предложенном материале.

Эти изделия представляют собой слаботочные контакты, размещенные в пластиковых корпусах различной формы, дизайна и размера. Подключение может быть произведено способом закрепления контактов винтами или с применением специально разработанного разъема. В старых изделиях применяются специальные вилки.

Подключение своими руками

Прежде, чем говорить о подключении, нужно подвести к месту, предназначенному для установки розетки телефонный кабель.

В новых жилых помещениях он прокладывается в ходе строительных работ по скрытой проводке. Наружу выводится только пара контактов, но может быть установлена и розетка.

В используемых помещениях кабель часто прокладывают по плинтусу, однако это непрактично, поскольку его можно повредить во время уборки. Распространена укладка телефонного кабеля под плинтуса, для этого нет необходимости их демонтировать, достаточно немного отодвинуть его и уложить кабель в образовавшуюся щель. После этого поставить плинтус на место.

К месту установки кабель можно подвести непосредственно по стене, а можно проштробить канал и уложить его как скрытую проводку.

Материалы и инструменты

Основные приспособления, которые могут понадобиться при прокладке телефонной проводки:

• бокорезы – для разделки кабеля;
• нож – для зачистки концов проводов;
• отвертка – крепление концов в розетке;
• винты – крепление основания устройства к стене;
• дрель – сверление отверстий для фиксации наружного устройства;
• сверло с твердосплавными напайками – как правило, применяется диаметром 4,2 мм;
• пластиковые вставки в отверстия;
• «болгарка» с диском по бетону – для выполнения скрытой проводки;
• перфоратор с корончатым сверлом, размер сверла в соответствии с габаритом коробки;
• – для уточнения полярности контактов в разъеме при подсоединении;
• защитные латексные перчатки – если при проведении работ случайно будет звонок на телефон, разность потенциалов может достигнуть 120В, что уже небезопасно при непосредственном контакте.

Порядок выполнения работ

1. Если решено установить скрытую проводку, сначала следует выполнить канал для укладки телефонного кабеля. При помощи «болгарки» проштробить канал по всей длине и уложить в него провод, канал заделать цементным раствором.
2. При изготовлении открытой проводки понадобятся специальные пластиковые скобы для крепления кабеля на стене и электродрель со сверлом. В отверстия глубиной порядка 20 мм вставить пластиковые вкладыши, и закрепить провод под скобой гвоздем или винтом. Весь крепеж продается в комплекте, проблем с совместимостью составляющих не возникает.
3. Установка под плинтус потребует применения стамески, при помощи которой плинтус отстраняется от стены для укладки провода. После этого плинтус подбивается на место штатными гвоздями.
4. При установке наружной коробки, ее сначала нужно подключить к кабелю. После этого закрепить на стене. Здесь возможны варианты, определяемы конструктивным исполнением самих коробок. Если ее основание имеет отверстия для крепления, нужно приложить е к месту установки и разметить на стене расположение отверстий. Воспользовавшись дрелью, просверлить отверстия, установить вставки и закрепить основание коробки винтами из комплекта. После чего установить крышку, имеющую для этого специальные защелки. Основание без отверстий для крепления можно установить на стену, воспользовавшись двусторонним скотчем. Крепление достаточно надежно, но при отключении разъема корпус желательно придерживать.
5. При установке внутренней коробки нужно воспользоваться перфоратором и корончатым сверлом по диаметру коробки. Выполнив в стене глухое отверстие, установить в него коробку, подключить ее к кабелю и закрепить в отверстии. Поставить на место крышку.
6. При подключении контактов нужно проверить тестером соответствие полюсов (расположение «+» и «-»).

Все работы просты и доступны непрофессиональному исполнителю.

Разновидности коннекторов. Особенности применения RJ11, RJ12 и других видов

Телефонные разъемы служат не только для подключения аппаратов в линию связи. Они применяются для соединения с другими аппаратами и устройствами связи.

Розетки выполняются с одним, двумя или большим количеством разъемов и могут обеспечить соединение одновременно нескольких абонентов.

В большом разнообразии коннекторов необходимо рассмотреть некоторые их разновидности:

• RJ11 – двухпроводное исполнение, применяется для подключения к сетям линейного типа.
• RJ14 – снабжена четырьмя проводниками и четырьмя контактами, совместим с большинством моделей современных телефонов. Для подсоединения одного абонента нужно задействовать 2-й и 3-й контакты. Если необходимо подключение нескольких дополнительных линий, нужно использовать 1-й и 4-йконтакты. Если используется накладная телефонная розетка, подключение линии производится проводами красного и зеленого цветов.
• RJ25 – имеет три пары контактов, для ее подсоединения требуется участие квалифицированного специалист по телефонной связи.
• РТШК-4 – наследие еще советского периода, однако производятся и применяются по настоящее время. Имеет в комплекте специальный ключ. Подключение производится неразъемным способом с коробкой отводного типа. При наличии в помещении нескольких точек такого типа, их замыкание происходит с использованием конденсатора.

Об устройствах для подключения RJ11 и RJ12 поговорим подробнее:

• Первый из этих типов изделий применяется для индивидуальных подключений в обычных телефонных сетях.
• Второй применяется для сетей с большими нагрузками – в офисных либо общедоступных местах.

Эти виды соединительных устройств имеют два или четыре контакта, выполненных как металлическая вилка, подключаются к контактам, которые расположены в центре. Для монтажа желателен специнструмент – нож кроссировочный, позволяющий снять оплетку без повреждения провода и обжать вилку при установке на провод.

Для подключения необходимо:

• снять оплетку с провода на длину 4 – 5 сантиметров;
• расправить каждую жилу кабеля, число которых бывает от 4-х до 6-ти;
• уложить все проводки в пазики розетки;
• проверить наличие контакта между разъемом и кабелем телефона.

Начиная подключение нужно озаботиться о мерах без опасности при выполнении работ. Обязательно наденьте резиновые перчатки, способные уберечь от поражения электротоком.

Общие стандарты устройства розеток свидетельствуют о том, что красный цвет оплетки обычно означает положительный проводник, а зеленые говорит об отрицательном номинале. Убедиться в этом поможет тестер.

Способы подключения всех розеток идентичны, но они различаются способами по способам установки в зависимости от исполнения.

Практически также производится монтаж популярных розеток французского производства типа Legrnd. Линейка изделий этого типа весьма разнообразна, розетки выпускаются с любым видом установки: наружные, внутренние и любые прочие. Цветовая маркировка следует европейским стандартам и идентична в подобных изделиях других производителей.

Примеры цен на телефонные коннекторы

Таблица 1

Изображение	Модель, описание	Цена (руб)	Производитель
	Reksant. С функцией переходника для использования евро розеток совместно со старыми отечественными	60	Россия
	Телефонная розетка внутренняя Reksant 2 – 6р-4с (2 порта), цвет молочно-белый	380	Россия
	Телефонная розетка внутренняя Reksant 1 – 6р-4с (1 порт), цвет молочно-белый	290	Россия
	Телефонная розетка Proconnect 2-6р-4с	55	Брэнд
	Телефонная розетка RJ12 1 модуль 6 контактов ABB Zenit N2117.6AN	500	Брэнд
	Телефонная розетка 2 RJ11Legrand Suno 774839	490	Легранд Франция

1. При производстве работ по прокладке телефонного кабеля нужно помнить о правилах безопасности:
   • Выполняя штробление паза для кабеля по кирпичу или бетону, обязательно воспользуйтесь защитными очками или защитной маской для предохранения глаз и лица.
   • При сверлении отверстий для крепления кабеля или основания розетки примите такие же меры безопасности.
   • Производя вырубку материала из штробленных каналов, из глухого отверстия для коробки розетки, установите на зубило защитный диск, предотвращающий повреждения рук.
   • Работы с проводкой нужно производить в защитных перчатках.
2. Если в наличии нет прибора для проверки полярности проводов, воспользуйтесь срезом картофелины. Воткните в мякоть концы проводов, поверхность мякоти вокруг плюсового провода скоро начнет темнеть.
3. Современные розетки исполняются в безопасном варианте. Тем не менее, устанавливать их нужно в недоступном для детей месте.
4. При зачистке концов кабеля для подключения нужно избегать повреждения изоляции внутренних проводов и, тем более, самих проводников. Это приводит к ухудшению качества связи и возможности обрыва линии.
5. Если используется старый советский двухжильный провод в виде пластиковой ленточки с проводками по краям, недопустимо крепить его, вбивая гвозди между проводками. Это часто ведет к обрыву линии при монтаже. При контакте гвоздя с проводком может образоваться заземляющая пара, ухудшающая качество связи.

Ведя все работы вдумчиво и аккуратно, можно успешно справиться с несложной задачей выполнения проводки и установки розеток. Беритесь без сомнений и будет вам успех!

Подключение любого телефонного аппарата требует предварительного монтажа специальной розетки. Такое устройство имеет свои конструктивные особенности и в отличие от разъема для электрических сетей устанавливается намного проще. Как подключить телефонную розетку без помощи профессионалов?

Строение розеток с каждым годом усовершенствуется, но некоторые основные элементы остаются неизменными:

• пластиковый или керамический корпус;
• зажимы – клеммы, которые фиксируют провода;
• соединительные контакты – латунные детали, обладающие электропроводностью.

Во избежание непредвиденных замыканий гнезда электрических контактов должны находиться глубоко в корпусе. Беспрерывное действие телефонной розетки может осуществляться при наличии рабочей линейной связи от автоматической телефонной станции и подключения к ней стационарного прибора.

Старые и современные стандарты устройства

Для усовершенствованных моделей телефонов используют обновленные методы подключения к сетевым устройствам. Изначально стационарные аппараты не требовали подключения розеток, так как провода просто соединялись напрямую друг с другом. Таким образом, ток проходил по замкнутому пути.

Первые розетки появились в начале 1980 года. Называли ее «розетка для телефонов штепсельного типа с четырьмя контактами» – РТШК -4. Подсоединение осуществлялось проводами из меди с двумя жилами.

Со временем РТШК – 4 заменили розетки стандарта RJ – сетевой интерфейс «Registered Jack», который представлял собой отвечающее международным нормам подключение розетки и вилки.

Современные телефоны, работающие от АТС, имеют различные разъемы, которые обозначаются специальной аббревиатурой – RJ11, RJ12, RJ14, RJ25 или RJ45. Каждый вид устройства имеет свое предназначение:

• RJ11 – применяется для стационарных устройств с линейным подключением, имеет двухпроводное подключение;
• RJ14 – используются для соединения двух телефонов на разные линии, а также организации мини АТС для офисов с четырехпроводным подсоединением;
• RJ25 и RJ12 – необходимо для шестипроводных моделей телефонов с тремя парами контактов.
• RJ45 – предназначено устройство для подсоединения оборудования сложного типа – факсов, компьютерных линий или модемов.

Также широко применяются смешанные модели разъемов – RJ11 и РТШК -4. Почти все виды розеток подключаются к сети с помощью двух контактов. Только в некоторых новых разъемах при включении участвуют контакты находящиеся посредине. Старые и новые модели по величине практически ничем не отличаются.

Схемы монтажа и способы подключения

При выборе способа установки розеток для подключения стационарного телефона учитывается конструктивные особенности стен и дизайнерского оформления помещения.

Существует два вида монтажа телефонного разъема:

1. Наружный. Такой открытый способ монтажа розетки удобен в использовании, но смотрится не очень привлекательно. Наложенный на стену разъем можно легко демонтировать, осуществить ремонтные работы.
2. Закрытый. Розетка прячется в несущей конструкции, не нарушая общего дизайна помещения.

Подключение телефонного разъема можно проводить без помощи специалиста. Но все же хоть и устройство не имеет высокого напряжения, при установке следует соблюдать осторожность и меры безопасности.

Для защиты открытых проводов применяют специальные короба, которые могут быть изготовлены из пластика или алюминия. Такие приспособления выпускают как настенные, так и напольные. Короб имеет двухсторонние или односторонние панели с защелками, которые можно снять в любой момент для проведения осмотра состояния проводки.

Для установки розеток закрытого типа применяют сигнальный провод – КСПВ. Он обладает достаточной гибкостью и легко монтируется в углах. Для связи линии используют также телефонный распределительный провод – ТРП с распределительным основанием.

При креплении всех защитных деталей следует тщательно проверить надежность всех соединений, так как случайно оголившиеся провода не только смотрятся некрасиво, а и легко могут повредиться.

Порядок подключения телефонной розетки

Подсоединение телефонного разъема следует проводить в защитных перчатках из резины. Также нужно учитывать, что небольшое напряжение в 60 Вольт в телефонной розетке может во время вызова по линии может повышаться до 120 Вольт. Под воздействием такой электрической силы у человека могут возникать сильные болевые ощущения.

Подключение розетки для стационарных телефонов включает такой порядок работ:

• подготовка инструментов;
• обеспечение защитных средств;
• снятие с кабеля защитной пленки согласно необходимой длине;
• подсоединение кабеля по схеме к коробке;
• фиксирование жил внутри телефонного короба.
• крепление разъема к стене;
• монтаж защитной крышки;
• подключение вилки в розетку.

В инструкции, прилагаемой к каждой телефонной розетке, имеется действующая схема подключения данной модели.

Проведение подготовительных работ

Чтобы облегчить монтаж разъема для стационарного телефона лучше всего приобретать универсальные приборы с соединяющим устройством из четырех контактов.

Также для установки розетки дополнительно потребуются:

• вольтметр;
• прорезиненные перчатки;
• отвертка;
• уровень;
• скотч с липкой лентой на две стороны;
• нож для работы с оптическими кроссами;
• острогубцы;
• карандаш с графитным стержнем.

Если монтаж разъема осуществляется на новом месте, то необходимо также иметь перфоратор. В такой прибор вставляется специальная семидесяти миллиметровая коронка, с помощью которой можно проделать соответствующее отверстие в стене.

Зачистка концов жил

Кабель для телефона имеет достаточно нежное покрытие. Поэтому зачистка кабеля требует особой аккуратности. Изначально от защитной изоляции очищаются концы проводов на четыре сантиметра.

Чтобы не нарушить жилы, которые отвечают за качество сигнала, рекомендуется использовать острое лезвие или специальный кроссировочный нож. При малейшем повреждении проводов при очистке от оплетки следует отрезать концы с дефектом и зачистить заново.

Подключение проводов розетки

Провод в зеленой изоляции означает «плюс»;
красная оплетка – «минус».

Неправильно подключенные полюса могут стать причиной постоянных неполадок телефонной связи. С помощью вольтметра можно измерять необходимое напряжение. Значение рабочей линии должно быть в пределах от 40 до 60 Вольт.

Все подсоединенные провода должны плотно прижиматься крепежными винтами. После установки надевается на защелки или другие крепления защитная крышка. Перед закрытием розетки следует убедиться, что провода не пересеклись между собой и все контакты утоплены в корпусе.

Установить телефонную розетку достаточно просто. Главное иметь под рукой все необходимые инструменты, знать принцип подключения разъемов и иметь детальную схему монтажа, обозначенную в инструкции приобретенного изделия.

Статьи и Лайфхаки

Несмотря на то, что сегодня стационарные телефоны ушли в историю, пользователи часто интересуются, как и где подключить домашний телефон.

Использование сотовых телефонов позволяет людям общаться, не привязываясь к конкретному месту. Кроме того, тарифы на сотовую связь зачастую ниже, чем на стационарную. Однако некоторые люди желают провести в квартиру именно стационарный телефон.

• Подключить аппарат несложно, но существуют определенные тонкости, известные только узкому кругу специалистов. Чтобы установить домашний телефон, потребуется специальная розетка.
• Аппарат следует подсоединить к подобной розетке посредством провода, заканчивающегося RJ-11 коннекторами. Один из коннекторов нужно вставить в розетку, а второй – в разъём трубки.
• Кабели, расположенные в розетке, намотаны на винты, к которым подключены соответствующие клеммы.
• Установку аппарата можно осуществить в каком-либо месте дома, для чего потребуется протянуть телефонный провод до желаемой точки.
• Следует учитывать особенности многофункционального аппарата: обычно он подсоединяется к электрической розетке, а, следовательно, она должна находиться в месте установки аппарата.
• Следующий вариант – подключение радиотелефона. Данный вид устройства позволяет, не используя телефонный провод, установить базу в любом месте дома.

Разновидности подключения телефона в доме

1. Стационарная трубка имеет 2-хпроводной вид подсоединения, идущий от АТС.
2. При установке телефона, имеющего 4-хпроводной вид подключения, используется 2 проводка (центральные проводки зеленого и красного тона).
3. При установке аппарата без применения телефонной розетки следует воспользоваться проводками именно этих цветов. Полярность проводов при подключении можно не учитывать.
4. При подсоединении аппарата к сети раздается сигнал, а иногда, набирая телефонный номер, гудок отсутствует.
5. В подобной ситуации проблема заключается в настройке, а не в подключении телефона. Существует 2 типа телефонной связи — цифровая и аналоговая, отличающиеся принципами набора номера.
6. Установив телефон, в обязательном порядке следует проверить настройку следующих функций: переадресации, уровня громкости звонка, определителя номера, ночного режима, а также автоматического ответчика.
7. Вследствие неверной настройки данных функций могут возникнуть проблемы со звонками.

Если при самостоятельном подключении телефона вы не достигли желаемого результата, нужно обратиться за помощью к специалистам.

схема подключения и правила установки. Порядок подключения телефонной розетки.

Монтаж информационных коммутаций с одной стороны может показаться проще, чем электрический линий. Ведь в них нет опасного для жизни человека напряжения 220/50. Но установка и подключение телефонной розетки не такое простое, как кажется на первый взгляд, дело. Это объясняется большим разнообразием стационарных аппаратов, которые используются в быту, а также коннекторов, при помощи которых и осуществляется соединение. Далее мы расскажем, как подключить розетку для телефона своими руками, предоставив все необходимые схемы и фото примеры.

Вакансии домовладельцев могут сделать. Приложения могут включать установку дополнительных телефонов в дополнительных комнатах или установку второй телефонной линии в доме. Прежде чем начать, укажите, где находится дом, в котором должен находиться телефон.

Типы подключения к домашнему телефону

Подумайте, где могут стоять любые столы или столы, чтобы вы не могли проложить провода до их пределов или повеситься между столами. Кабель обычно входит в 4-жильный провод, хотя 6-жильный провод и 8-жильный провод не являются редкостью. Различные типы нитей называются 2-парными, 3-парными и 4-парными.

Разновидности коннекторов

Ниже приведены разновидности коннекторов нового образца:

Пошаговая инструкция по монтажу

Итак, как установить и подключить розетку для телефона? В первую очередь необходимо проверить наличие схемы подсоединения устройства. Из инструментов понадобится отвертка, электрическая дрель и непосредственно сама телефонная розетка.

Установка отдельных или первых телефонных линий

Обычный 4-жильный телефонный кабель обычно имеет 4 цветных провода, которые включают красный, зеленый, черный и желтый. Хотя большинство телефонов используют 4 или 6 контактных разъемов, стандартные телефоны используют только два провода. Однолинейные телефоны предназначены для использования двух центральных контактов в разъеме телефона.

На 4-контактном разъеме наружные 2 контакта не используются, а на 6-контактном разъеме 4 внешних контакта не используются. Это важно знать при подключении телефонного разъема. Независимо от того, устанавливаете ли вы модульное крепление на поверхности или разъем для скрытого монтажа, проводка такая же.

Примечание: в рабочем состоянии напряжение на линии может подняться до 120В. Поэтому чтобы ограничить себя от таких неприятных моментов, когда осуществляется установка и подключение телефонной розетки к сети, лучше пользоваться .

Прежде чем приступать к монтажу, необходимо обесточить электрическую сеть. Затем с помощью бокорезов или ножа снять изоляцию с проводников. Делать это нужно аккуратно, чтобы не повредить жилы. Ведь если они повредились, то будут легко ломаться. Зачищать кабель нужно по длине в 4 см. О том, читайте в нашей статье.

Подключите провода горячего телефона к клеммам с помощью красных и зеленых проводов. Хотя красный и зеленый цвета обычно используются для линий горячих телефонов, старые или неправильно проводные дома могут иметь другие цвета в использовании. Чтобы убедиться, что у вас есть правильные провода, используйте тестер телефонной линии, чтобы проверить, что провода горячие. Еще один простой способ проверить провода — подключить их к терминалам, подключить телефон к проверке и прослушивать тональный сигнал ответа станции.

• Внутренняя часть разъема подключается к 4 клеммным винтам.
• Провода должны быть красными, зелеными, черными и желтыми.
• Примечание.

Большинство домов подключаются к двум телефонным линиям, даже если используется только одна линия.

С помощью тестера определить полярность проводников. Как правило, телефонная розетка имеет красный положительный проводник и зеленый – отрицательный. Но лучше проверять, так как неизвестно как была осуществлена установка и подключение. В случае если прибора под рукой не оказалось, то подсоединение делается согласно существующему плану (схема прилагается к аппарату).

Очень часто при заказе второй телефонной линии для телефонной компании дистанционно активировать вторую линию, даже не дойдя до вашего дома. Когда они это делают, они поворачивают вторую пару. Помните, что внешние контакты в однострочном телефонном разъеме не используются. Двухлинейные телефоны часто используют эту внешнюю контактную пару, поэтому не требуется дополнительная проводка.

Если вы планируете использовать однострочный телефон для своей второй линии, необходимо установить модифицированный телефонный разъем. Снимите переднюю крышку телефонной розетки и подключите желтый и черный провода к красным и зеленым клеммам. Это переместит вашу вторую телефонную линию на контакты центрального разъема, чтобы вы могли использовать стандартный однолинейный телефон. Если у вас возникли проблемы, используйте тестер телефонной линии, чтобы убедиться, что новая вторая строка активна. Давайте рассмотрим основы телефонной проводки.

Последующее действие после проверки полярности – это подключение кабельных жил, как показано на фото ниже. После этого на стене фиксируется телефонная розетка. После установки нужно осуществить подключение к сети и протестировать установленное устройство.

Как только вы поймете основы, устранение неполадок становится легким. Это может потребовать много времени, но легкий ветерок. Хотя у вас могут быть сотни футов телефонного провода и бесчисленные соединения, телефонная проводка действительно проста и логична. Пойдем прогуляемся по твоему дому, и мы разобьем его вместе.

Телефонная компания, благословляющая их души, предоставляет вам услугу через четыре провода или больше проводов, ведущих к наружу вашего дома. Эти провода подключаются к ящику, называемому сетевым интерфейсом, обычно расположенным за пределами вашего дома, для удобства доступа телефонной компании.

Следует отметить, что корпус может быть и срытого типа. Как установить и подключить скрытую розетку для телефона? В первую очередь необходимо нанести на стену разметку, где будет осуществляться установка устройства. С помощью перфоратора сделать отверстие и саморезами зафиксировать элементы конструкции. Монтаж заканчивается креплением защитного корпуса и тестированием приспособления, которое было установлено.

Не безупречная система, но очень эффективная 9% времени. Защитник часто можно найти рядом с вашим электрическим сервисом, потому что телефонная компания и электрическая компания используют одни и те же критерии для выбора точки доступа в ваш дом. Сетевой интерфейс действует как ваш основной соединительный блок — место, где происходят все телефонные кабели, ведущие в ваш дом. Обычно часть этого не зависит от вас. Его можно запечатать замком или завинтить. Именно там телефонная компания делает свои связи.

Цвета проводки не будут соответствовать цветовому кодированию внутренних телефонных проводов. Сторона, доступная клиенту, использует стандартное цветовое кодирование, которое вы будете запускать снова и снова во всех телефонных разговорах. В торговле они называются «парами». Красно-зеленая пара используется для базовой однолинейной службы, а черно-желтая пара используется для обеспечения второй линии.

Если же в домашних условиях необходима установка и подключение розетки для телефона на 2 выхода (установка нескольких аппаратов с разными телефонными номерами), то следует учитывать один нюанс – монтаж происходит с большим количеством проводников. Но в целом значительных отличий в работе нет.

Схемы подключения

Методика определения полярности без прибора имеет ряд преимуществ. Она была проверена уже не один раз. Существует много вариантов и когда происходит установка и подключение устройства, есть вероятность еще больше запутаться.

Если вы посмотрите на раздутие сетевого интерфейса слева, вы увидите, что есть «блок» с шестью цветными винтами. Вы также заметите, что к красным и зеленым клеммам подключены провода. Хотя разъем может нести до трех линий, для удобства использования клиентов они обычно устанавливают только одну линию на разъем. Если у вас три строки, у вас будет один соединитель, обслуживающий одну строку, а второй — два. Этот сетевой интерфейс имеет два таких разъема, поэтому в этом доме может быть установлено до шести телефонных линий.

Телефонная розетка устанавливается по определенным схемам. Такая схема разрабатывается заранее. Как правило полярность не имеет особого значения. Но некоторые телекоммуникационные устройства могут отказать или работать некорректно, если это не учитывать. Схема подключения устройства предоставлена ниже:

Фактическое подключение к вашей проводке осуществляется через телефонный разъем разъема с помощью съемной вилки, прикрепленной к черному проводу. Отключение этого разъема отключает телефонные линии, подключенные к разъему. Этот разъем облегчает поиск неисправностей, поскольку вы можете подключить тестер к гнезду, чтобы убедиться, что линии телефонной компании в порядке.

В старых домах защитник за пределами вашего дома представляет собой закрытую коробку, которая не позволяет получить доступ к клиенту. Он содержит специальный предохранитель, позволяющий не допустить проникновения молнии внутрь внутренней проводки. По сути, это отправная точка для стандартного 4-проводного кабеля, чтобы войти в дом, и у вас нет легкого доступа к его внутренностям!

Для того чтобы упростить монтаж, производители осуществляют маркировку контактов (схема и обозначение должны прилагаться к устройству). Она может быть в виде цифр, которые пишутся возле контактов или на схеме. Либо же провода обозначают определенным цветом.

Подключение проводов розетки

Почему телефонная компания защищала его защитника? Таким образом, у них не было никаких стимулов для прямого доступа к внутренней стороне защитника, доступного вам. Фактически, если у вас есть старый защитник стиля, многие телефонные компании заменят его современным соединителем, таким как на фото выше, бесплатно.

Особенно, если у вас проблемы с телефоном или проблемы с подключением к Интернету! Вторая важная причина, по которой домовладельцы были лишены доступа, связана с опасением, что они подключат провода к незащищенной стороне коробки, оставив их системы электросвязи уязвимыми для молниеносных скачков и, возможно, катастрофическими последствиями!

Как правильно маркируются жилы кабелей витой пары, когда происходит установка и подключение розетки, указано в таблицах ниже:

Поэтому, если у вас есть защищенный старый защитник, ваш доступ к телефонной компании осуществляется через кабель, который входит в ваш дом и подключен к соединительному блоку или входному мосту. Соединительные блоки представляют собой прямоугольные пластины, которые используют винты для подключения каждой из четырех служебных проводов вместе с вашими внутренними проводами. Соединительный блок имеет четыре клеммы, которые удерживают провода вместе с винтами. Эта система была великолепна, когда у людей, возможно, было два телефона, но они немного переполнены тремя или четырьмя парами, сбегающими от них к нескольким телефонным разъемам.

Ну и последнее, что хотелось бы вам предоставить — полезные советы по подключению телефонной розетки своими руками. Итак, учитывайте следующие нюансы при монтаже:

• На сегодняшний день самой популярной считается внутренняя розетка для телефона. Так как она способна гармонично вписаться в любой интерьер помещения и ее не сильно заметно. Но при ее установке необходимо учитывать то, что может повредиться отделка стен. Да и времени потратиться больше.
• Покупать продукцию следует у проверенных производителей. К ним относят компании Легранд и Вико. Ведь они уже положительно зарекомендовали себя на современном рынке.
• Если на корпусе приобретенного устройства не была указана нумерация контактов, то необходимо ознакомиться с правилами маркировки проводов по цвету. Так для обозначения положительных контактов используют зеленый, синий и оранжевый совместно с белым. Для отрицательных контактов используют такие же цвета, только без белого.
• Телефонная розетка старого формата имеет другой стандарт маркировки. Поэтому если осуществляется установка именно такого приспособления, то необходимо знать эти правила. Например, для плюса используется черный, оранжевый и зеленый цвет. Для минуса – желтый, синий и красный.

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

Исторически соединительные блоки возникли, когда в домах было только одна телефонная линия и один телефон. Один провод вошел в дом и пошел к одному гнезду. По прошествии многих лет люди стали искать более удобные телефоны, дополнительные проводы были выведены из соединительного блока для обслуживания других телефонов. После двух соединений блоки были забиты проводами и с трудом работали. Вместо того, чтобы телефонные провода бежали к соединительному блоку в жилой зоне, входной мост был установлен в подвале или подсобном помещении.

1. Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
2. Осуществление соединения модемов и факсов.
3. Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности. Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Входные мосты выполняют ту же функцию, что и соединительные блоки, но входящие провода телефонной компании не касаются непосредственно кабельных проводов вашего дома. Вместо этого они используют различные способы крепления проводов на изолированный металлический каркас, который обеспечивает соединение. Графику, провода телефонной компании подключаются к блоку с двумя винтовыми клеммами.

Можно подключить до двух телефонных линий с двумя отдельными кабелями без необходимости проводного обмена на терминале. Как вы можете видеть, входные мосты могут содержать больше проводных соединений, чем соединительные блоки, и поскольку каждое соединение является отдельным, это ваш предпочтительный выбор для новых или заменяющих устройств. У вас будет как лучшее электрическое соединение, так и меньше вероятность того, что провода будут непреднамеренно трогательными и менее запутанными.

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

Зачистка концов жил

Подводя итог, два провода обеспечивают все ваши телефонные услуги, если у вас есть одна линия, четыре провода, если у вас две линии. И все ваши настенные телефоны, беспроводные телефоны, компьютерные модемы, автоответчики, факсимильные аппараты и даже ваши удаленные домашние охранные системы вернутся к телефонной компании через эти маленькие провода!

Что может пойти не так с моей телефонной проводкой?

Вы установили новый телефон за последнюю неделю или две? Вы перемещали какую-либо мебель, случайно вытаскивали телефонный провод или бросали телефон? Если вы можете думать о чем-либо, что могло повредить телефон, домкрат или провод, это отправная точка в вашей детективной работе!

Особенности и схема подключения

розетка RJ-11

У телефонных розеток имеются свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то они обладают следующими нюансами подключения:

Поэтому, если вы видели доказательства грызунов, их следует считать возможными подозреваемыми. Всплеск может выборочно обжарить один из ваших телефонов, или модульное гнездо, или одно соединение, не оставляя очевидных доказательств, кроме неисправности.

Способы подключения современных телефонных аппаратов

Если провода касаются, телефонная компания думает, что вы находитесь на телефоне, и вы не можете получать или делать какие-либо телефонные звонки. К счастью, это не опасное условие, потому что всплеск высокого напряжения, который возникает, когда телефон звонит, не может происходят. Если бы это было так, это могло бы помассировать ваши провода. Конечно, корректирующие действия — это разделить провода.

1. В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
2. Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
3. Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
4. Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
5. Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.

схема подключения

Необходимые инструменты и материалы

В зависимости от разновидности телефонной розетки, а также от используемого стандарта, могут потребоваться различные инструменты и материалы.

1. Отвертка , которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать .
2. Кабель , если происходит не замена старого устройства, а прокладка абсолютно нового.
3. Перфоратор , также как и кабель, понадобится, если происходит монтаж новой розетки.
4. Сама розетка.
5. Нож с острым лезвием.
6. Саморезы.
7. Кусачки.
8. Изоляционная лента.
9. Универсальный или тестер.
10. Защитные перчатки.
11. Односторонняя и двухсторонняя клеящая лента.
12. Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция

Первоначально, будет рассмотрен простой способ подключения универсальной телефонной розетки. На сегодняшний день, наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

1. Первоначально , потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
2. Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
3. При помощи тестера определить полярность контактов.
4. Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
5. Осуществить подключение кабельных жил , после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
6. Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
7. Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
8. Защелкнуть крышку данного приспособления.

Существуют разновидности телефонных розеток скрытого типа. Процесс подключения для них не имеет принципиальных различий с подсоединением классических вариантов устройств.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

1. Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
2. Предварительно , потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
3. Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
4. Надеть внешний защитный корпус , после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

При этом, необходимо знать, что абсолютно любая разновидность телефонных розеток может быть не привычным одинарным, а двойными приспособлением. Такие устройства обычно устанавливаются в офисах или иных помещениях, где присутствует несколько телефонных аппаратов с различными номерами, но иногда может возникнуть необходимость монтажа и в домашних условиях.

Процесс установки или подключения не имеет принципиальных отличий от работ, проводимых с одинарной конструкцией. Единственное изменение – это увеличение количества проводников, требующих подключения.

Виды телефонных розеток

При рассмотрении разных видов подобных устройств, одной из основных классификаций является их разделение по способу монтажа:

1. Устройства для внешней установки.
2. Устройства , обладающие внутренней разводкой.

Вторичной классификацией, применимой к обоим видам, является разделение данных устройств по количеству имеющихся разъемов:

1. Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
2. Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

Этот параметр определяется типом используемого стандарта:

1. RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
2. RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
3. RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
4. RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
5. RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
6. РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Вне зависимости от разновидности телефонной розетки, потребуется установка внутрь данного приспособления питающего кабеля особого типа. Разные варианты не имеют конструкционных различий, все штекеры обладают схожими габаритами и разъемами, но они могут различаться по количеству имеющихся контактов.

маркировка телефонных проводов

Все основные вопросы, касающиеся установки и подключения телефонных розеток, были рассмотрены, подводя итоги можно дать ряд следующих полезных рекомендаций:

1. Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
2. Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
3. На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
4. Если происходит установка телефонной розетки старого образца , то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

схема подключения и правила установки. Виды телефонных розеток. Схема подключения проводного стационарного телефона к АТС.

Для подключения телефонной розетки понадобится следующее:

И, конечно же, понадобится сама розетка.

Виды розеток

От того, какой вид розетки будет выбран, зависит способ ее установки.

Розетки разделяются на следующие типы:

Встраиваемые в стену розетки «евро»

Розетки внешнего типа

Розетки советского образца

Установка розеток советского образца — РТШК-4 ранее осуществлялась вместе с конденсатором, который проверял линию и в момент звонка оповещал о ее занятости. Сейчас же розетки устанавливаются без конденсатора, что существенно упрощает этот процесс.

Для того чтобы более наглядно осветить процесс подключения телефонной розетки, рассмотрим пример установки внешней универсальной розетки — RJ-11.

Как подключить розетку внешнего типа

Перед тем как приступить к установке нужно обязательно одеть защитные перчатки.

Важно! Во время звонка напряжение в телефонной линии возрастает на 100-120 Вольт, поэтому работа с розеткой без перчаток представляет серьезную угрозу для жизни и здоровья.

Теперь нужно при помощи бокорезов или же специального инструмента для работы с кабелем оголить провод телефонной линии, зачистив его от изоляции на 4 см. Жилы должны быть ровными, поэтому их нужно будет расправить.

Важно! Изоляцию нужно снимать очень аккуратно, стараясь не сделать насечек на медных жилах, иначе они могут легко переломиться.

Когда провод подготовлен к предстоящей работе, можно приступать к подключению. Для этого нужно открыть корпус розетки и ознакомиться с ее содержимым.

Внутри розетки можно увидеть следующее:

Для подключения телефона для домашнего пользования достаточно только двух клемм и двух проводов. Потому на первый взгляд содержимое коробки может показаться странным, ведь здесь целых 4 клеммы. Но оставшиеся 2 используются для подключения еще одной телефонной линии.

В нашем случае понадобятся 2 клеммы (на рисунке они обведены красным цветом), к которым и будет подключаться телефонная линия. Далее следует подключить провод к красному («минус») и зеленому («плюс») проводам, прикручивая жилы к металлическим винтам.

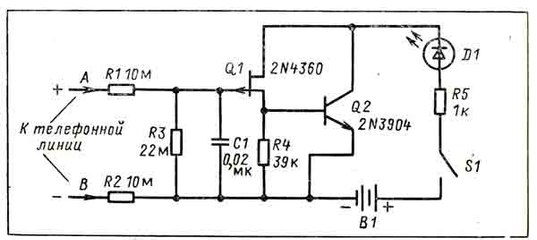

Для того чтобы соблюдать правильность подключения нужно проверить полярность линии при помощи мультиметра или тестера.

Совет! Если под рукой вдруг не оказалось тестера, можно воспользоваться обычным картофелем. Для этого нужно разрезать картофелину пополам и вставить в нее концы кабеля: около «плюса» цвет изменится.

Не все телефонные аппараты требуют строго соблюдения полярности, в большинстве случаев она не важна.

После того как все операции завершены — крышка возвращается обратно и защелкивается. Затем коробка крепится к стене при помощи саморезов или двусторонней клеевой площадки.

После подключения нужно обязательно проверить, есть ли связь.

Установка розетки скрытого типа

Еще один распространенный вид телефонных розеток — розетки скрытого типа.

Они выглядят вот так:

Они очень удобны, поскольку не выступают из стены и аккуратно смотрятся. И хотя процесс их подключения ничем не отличается от подключения внешних розеток, повозиться все-таки придется, так как нужно будет смонтировать отверстия в стене.

Для подключения скрытой розетки, кроме всех уже перечисленных инструментов (отвертка, мультиметр, бокорезы, кабель), понадобится также подрозетник, перфоратор и крепежи.

Прежде чем приступить к устройству отверстия для закладки кабеля, нужно подготовить перфоратор, подобрав к нему соответствующую насадку с диаметром равным диаметру самой коробки. Далее нужно просверлить круглое отверстие и установить в него соответствующий подрозетник.

Для того чтобы подвести к подрозетнику кабель, нужно продолбить в стене углубление, которое, после устройства в нем провода, заштукатуривается. Готовая бороздка должна быть заполнена кабелем так, чтобы в подрозтенике осталось в запасе еще примерно 10 см провода.

Затем следует тот же самый процесс присоединения жил кабеля к клеммам, как и в случае с внешней телефонной розеткой.

После, коробка устанавливается в подрозетник и надежно крепится к стене при помощи распорных винтов. Сверху закрепляется декоративная накладка — процесс установки окончен.

Хорошо чувствовать себя хозяином своего дома и мастером на все руки. Но если процесс подключения телефонной розетки своими руками показался вам слишком сложным, то не бегите к мастерам.

Видео, рассказывающее о процессе установки телефонной и электрической розетки, прояснит все непонятные моменты установки:

Это очередная статья из рубрики про . На сегодняшний день практически каждый человек имеет в своем доме домашний телефон. Каждый телефон подключают к специальной розетке. В этой статье мы расскажем, как выполнить подключение телефонной розетки.

Подключение телефонной розетки встречается не так часто. По сравнению с обычными розетками их устанавливают достаточно редко. Если вам необходимо установить телефонную розетку, тогда об этом мы поговорим в статье.

Виды телефонных розеток

Телефонные розетки могут иметь несколько видов. К основным видам можно отнести:

1. Встраиваемые евро розетки телефонные.
2. Внешние телефонные розетки.
3. Телефонные розетки старого образца.

Эта продукция может отличаться только внешним видом. Подключение телефонной розетки в этом случае практически ничем не отличается. Теперь изучить телефонные розетки можно будет наглядно:

На этом фото вы сможете увидеть, что эта розетка имеет 4 контакта. К этим проводам вам необходимо будет подключить телефонный контакт. Подключение телефонной розетки этого типа должно выполняться на стену. Также на сегодняшний день вы можете встретить встраиваемые телефонные розетки. Этот тип устройства вы можете увидеть на фото ниже:

Как видите, эта конструкция является сложной. Здесь вы можете увидеть не только сложность конструкции, но и сложность подключения. Если вам необходимо, тогда можете прочесть про .

Особенности подключения телефонной розетки

Установка телефонной розетки самостоятельно предполагает в себе соблюдение определенных особенностей. Если вы установите телефонную розетку Ленгард, тогда у вас больше не возникнет необходимости зачищать провода. Эта продукция имеет специальную функцию самозачистки. Подключение кабеля в этом случае будет проходить методом поворота механизма на половину оборота. Увидеть этот процесс вы сможете на фото ниже:

После завершения этого этапа вы можете поднять трубку и проверить наличие гудка. Если гудок не появится, тогда вам следует проверить полярность. Если телефон все равно не будет работать, тогда проверьте целостность контактов.

Подключение телефонной розетки по схеме

В большинстве телефонных розеток находится всего два контакта. Телефонный кабель будет иметь столько же контактов. Обыкновенная телефонная розетка содержит всего два контакта, то есть 3 и 4. Иногда телефонная розетка может иметь непронумерованные контакты. В любом случае вам необходимо руководствоваться цветовой маркировкой, которая изображена ниже.

Монтаж информационных коммутаций с одной стороны может показаться проще, чем электрический линий. Ведь в них нет опасного для жизни человека напряжения 220/50. Но установка и подключение телефонной розетки не такое простое, как кажется на первый взгляд, дело. Это объясняется большим разнообразием стационарных аппаратов, которые используются в быту, а также коннекторов, при помощи которых и осуществляется соединение. Далее мы расскажем, как подключить розетку для телефона своими руками, предоставив все необходимые схемы и фото примеры.

Разновидности коннекторов

Ниже приведены разновидности коннекторов нового образца:

Пошаговая инструкция по монтажу

Итак, как установить и подключить розетку для телефона? В первую очередь необходимо проверить наличие схемы подсоединения устройства. Из инструментов понадобится отвертка, электрическая дрель и непосредственно сама телефонная розетка.

Примечание: в рабочем состоянии напряжение на линии может подняться до 120В. Поэтому чтобы ограничить себя от таких неприятных моментов, когда осуществляется установка и подключение телефонной розетки к сети, лучше пользоваться .

Прежде чем приступать к монтажу, необходимо обесточить электрическую сеть. Затем с помощью бокорезов или ножа снять изоляцию с проводников. Делать это нужно аккуратно, чтобы не повредить жилы. Ведь если они повредились, то будут легко ломаться. Зачищать кабель нужно по длине в 4 см. О том, читайте в нашей статье.

С помощью тестера определить полярность проводников. Как правило, телефонная розетка имеет красный положительный проводник и зеленый – отрицательный. Но лучше проверять, так как неизвестно как была осуществлена установка и подключение. В случае если прибора под рукой не оказалось, то подсоединение делается согласно существующему плану (схема прилагается к аппарату).

Последующее действие после проверки полярности – это подключение кабельных жил, как показано на фото ниже. После этого на стене фиксируется телефонная розетка. После установки нужно осуществить подключение к сети и протестировать установленное устройство.

Следует отметить, что корпус может быть и срытого типа. Как установить и подключить скрытую розетку для телефона? В первую очередь необходимо нанести на стену разметку, где будет осуществляться установка устройства. С помощью перфоратора сделать отверстие и саморезами зафиксировать элементы конструкции. Монтаж заканчивается креплением защитного корпуса и тестированием приспособления, которое было установлено.

Если же в домашних условиях необходима установка и подключение розетки для телефона на 2 выхода (установка нескольких аппаратов с разными телефонными номерами), то следует учитывать один нюанс – монтаж происходит с большим количеством проводников. Но в целом значительных отличий в работе нет.

Схемы подключения

Методика определения полярности без прибора имеет ряд преимуществ. Она была проверена уже не один раз. Существует много вариантов и когда происходит установка и подключение устройства, есть вероятность еще больше запутаться.

Телефонная розетка устанавливается по определенным схемам. Такая схема разрабатывается заранее. Как правило полярность не имеет особого значения. Но некоторые телекоммуникационные устройства могут отказать или работать некорректно, если это не учитывать. Схема подключения устройства предоставлена ниже:

Для того чтобы упростить монтаж, производители осуществляют маркировку контактов (схема и обозначение должны прилагаться к устройству). Она может быть в виде цифр, которые пишутся возле контактов или на схеме. Либо же провода обозначают определенным цветом.

Как правильно маркируются жилы кабелей витой пары, когда происходит установка и подключение розетки, указано в таблицах ниже:

Ну и последнее, что хотелось бы вам предоставить — полезные советы по подключению телефонной розетки своими руками. Итак, учитывайте следующие нюансы при монтаже:

• На сегодняшний день самой популярной считается внутренняя розетка для телефона. Так как она способна гармонично вписаться в любой интерьер помещения и ее не сильно заметно. Но при ее установке необходимо учитывать то, что может повредиться отделка стен. Да и времени потратиться больше.
• Покупать продукцию следует у проверенных производителей. К ним относят компании Легранд и Вико. Ведь они уже положительно зарекомендовали себя на современном рынке.
• Если на корпусе приобретенного устройства не была указана нумерация контактов, то необходимо ознакомиться с правилами маркировки проводов по цвету. Так для обозначения положительных контактов используют зеленый, синий и оранжевый совместно с белым. Для отрицательных контактов используют такие же цвета, только без белого.
• Телефонная розетка старого формата имеет другой стандарт маркировки. Поэтому если осуществляется установка именно такого приспособления, то необходимо знать эти правила. Например, для плюса используется черный, оранжевый и зеленый цвет. Для минуса – желтый, синий и красный.

За время развития средств связи создано несколько стандартов подключения стационарных телефонных аппаратов к действующим линиям. Практически все они используются в той или иной мере в быту и на промышленных предприятиях.

Внутри сетей крупных организаций, существующих несколько десятилетий, можно встретить одновременно работающие модели различных конструкций, смонтированные в разное время. Особенности их устройства необходимо учитывать перед установкой и подключением телефонного аппарата.

Назначение и стандарты телефонных розеток

Основная задача розетки сводится к обеспечению быстроразнимаемого и надежного подключения телефонных аппаратов к действующим линиям связи, создаваемого стационарно размещенной частью — розеткой или «мамой—контактом» и подвижной, вставляемой в него вилкой: «папа— контакт».

Особенности конструктивного исполнения

Любая электрическая розетка систем связи состоит из:

1. корпуса-подставки из диэлектрических материалов: пластика или керамики;

2. подпружиненных металлических контактов, обеспечивающих надежное прохождение токов сети в телефонный аппарат через вилку и шнур;

3. клеммных зажимов, обеспечивающих подключение проводов от стационарной сети.

Все эти устройства относят к слаботочным цепям. Они могут изготавливаться для монтажа:

1. скрытым в стене способом;

2. накладным методом.

Особенности монтажа влияют на типы установки и подключения розеток, которые необходимо учитывать, сочетать с конструкцией используемых телефонных аппаратов.

Особенности основных стандартов

Для телефонной линии связи раньше использовалось всего два провода, создающие замкнутую цепь для контура прохождения тока, а внутри розетки для их подключения задействовалось тоже два контакта.

Если обрезать вилку и розетку и скрутить или иным способом соединить попарно металлические жилы проводов телефонного аппарата и работающей сети, а потом обмотать слоем изоленты, то связь будет работать. Этот принцип использовался для создания неразъемного соединения через специальную отводную коробку.

Он же надежно работает и сейчас. Только для его реализации применяются современные конструкции контактных систем и надежные способы их изоляции от вредных факторов окружающей среды.

В современных условиях происходит интеграция слаботочных цепей, систем телефонных линий и компьютерных сетей. Оборудование для них постоянно обновляется, модифицируется.

Внутри слаботочных систем устанавливают розетки, созданные по разным стандартам RJ с несколькими парами контактов. Они обладают технической возможностью подключения телефонного аппарата. Этим часто пользуются специалисты, задействуя всего два контакта из всех имеющихся.

Обзор типовых моделей разъемных соединений, их виды приведен в таблице №1.

Типы стандартов слаботочных разъемов

Таблица №1

Наименование	Назначение (для телефонов)	Примечания
Разъемы RJ-9 (P4C4)	Подключение телефонной трубки в аппарате	Аналог RJ10. RJ22
Разъемы RJ-11 (P6C4, Р6С2)		2 контакта подключения схемы
Разъемы RJ-14	Подключение телефонного аппарата к линии	4 контакта подключения схемы
Разъемы RJ-25	Подключение телефонного аппарата к линии	6 контактов подключения схемы
Разъемы RJ-45 (8р8с)	Подключение компьютерных сетей или телефонного аппарата к линии	8 контактов подключения схемы
РТШК-4	Стандарт СССР для подключения телефонного аппарата к линии
	Подключение телефонного аппарата к линии
Разъемы ТАЕ	Подключение немецких и французских моделей телефонных аппаратов к линии

Отличия разъемов

РТШК-4 — розетка телефонная на четыре контакта для штепсельного подключения с конденсатором

Стандарт работает с восьмидесятых годов. Пластиковый корпус вилки и розетки имеет диэлектрический ключ, исключающий неправильное подключение электрической схемы.

При установке нескольких телефонов на одной линии создавали соответствующее количество параллельно подключенных розеток РТШК-4. Конденсатор с емкостью в 1 стью в 1 мкф монтировали в конце линии для проведения технических тестов и создания эффектов «линия занята» на стороне звонящего пользователя.

Разъемы RJ-11

Сейчас телефонные аппараты, розетки и вилки снабжаются разъемом серии RJ, который имеет одинаковый корпус, габариты и конструкцию для подключения одной, двух, трех или четырех пар электрических цепей. Однако, они могут снабжаться разными конструкциями пластмассовых замков со специальными вырезами, исключающими установку отдельных вилок RJ11, 14, 25 в разъемы RJ45.

Их надо обязательно учитывать при соединении различных манипуляторов. Иначе можно не подучить электрический контакт или вообще нарушить разъем, сломать его корпус.

Интерфейс RJ11 создан исключительно для телефонной линии с двумя проводами. Он может использоваться не только для одного телефона, а применяться несколькими устройствами, собранными в блоки для различных приборов.

Разъем RJ11 широко применяется не только в стационарных моделях, но и для подключения базы радиотелефонов, позволяющих разговаривать на определенном удалении от нее за счет технологий радиопередачи сигналов между трубкой и базой по воздуху посредством электронного приемника и передатчика.

Совмещенный разъемы RJ-11 c РТШК-4

Способ подключения телефонных аппаратов через комбинированные переходники, оборудованные совмещенными разъемами реализован в составной конструкции, позволяющей упростить монтаж дополнительным аксессуаром.

Разъемы RJ-14, RJ-25

Внешний вид их соответствует предыдущей конструкции RJ11. Отличие заключается в количестве контактов и возможных различиях пластмассовых замков.

Разъемы RJ-45

Они создаются для слаботочных цепей с четырьмя парами контактов, позволяющими использовать схемы для подключения сложных средств связи и компьютерных систем, применяемых в модемах, ноутбуках и других подобных приборах.

Способы маркировки цепей коммутации

Контакты розеток подсоединяют в соответствии с заранее разработанной схемой. Конструкция телефонного аппарата чаще всего допускает не учитывать полярность подключения. Однако для некоторых устройств это технически неприемлемо: они могут некорректно работать или отказать.

Для облегчения монтажа и поиска неисправностей в схеме производители выполняют маркировку контактов. Она может осуществляться:

1. нанесением цифр около контактов или обозначением их на монтажной схеме:

2. выделением проводов определенным цветом.

На практике может встретиться несколько способов коммутации проводов. Они показаны таблицами №2, 3, 4.

Маркировка для подключения жил кабелей витой пары к розетке

Таблица №2

№ контакта				Тип T/R	+/—
	RJ—11	RJ—14	RJ—25
1	—	—	Бело-зеленый	Т	+
2	—	Бело-оранжевый	Бело-оранжевый	Т	+
3	Синий	Синий	Синий	R	—
4	Бело-синий	Бело-синий	Бело-синий	Т	+
5	—	Оранжевый	Оранжевый	R	—
6	—	—	Зеленый	R	—

Старая маркировка для подключения жил кабелей к розетке к розетке

Таблица №3

№ контакта	Наименование разъема, расцветка			Тип T/R	+/—
	RJ—11	RJ—14	RJ—25
1	—	—	Оранжевый	Т	+
2	—	Черный	Черный	Т	+
3	Красный	Красный	Красный	R	—
4	Зеленый	Зеленый	Зеленый	Т	+
5	—	Желтый	Желтый	R	—
6	—	—	Синий	R	—

Немецкая маркировка для подключения жил кабелей к розетке

Таблица №4

№ контакта	Наименование разъема, расцветка			Тип T/R	+/—
	RJ—11	RJ—14	RJ—25
1	—	—	Розовый	Т	+
2	—	Зеленый	Зеленый	Т	+
3	Белый	Белый	Белый	R	—
4	Коричневый	Коричневый	Коричневый	Т	+
5	—	Желтый	Желтый	R	—
6	—	—	Серый	R	—

Схемы подключения телефонных розеток и вилок

Разберем вопрос на примере разъема РТШК-4, используемого для связи не только с оконечным абонентом, но и для дополнительной линии — общения между секретарем и директором.

Одна пара контактов задействуется на линию, идущую от АТС, а вторая — для организации добавочной связи по служебному каналу.

На схеме показано место монтажа емкости в 1 мкф с рабочим напряжением 160 вольт. Сейчас от такого подключения отказались, конденсатор перестали монтировать. На качестве связи это практически не сказывается.

Конструкции разъемов РТШК-4 уже устарели. Они постепенно заменяются новыми, более удобными устройствами, которые занимают мало места. Но, электрическая схема подключения принципиально никак не изменилась. Для работы одного телефона по-прежнему достаточно просто создать замкнутую электрическую цепь с линией АТС из двух жил.

Современные телефонные розетки принято объединять в сводные блоки, используемые в составе с другими устройствами связи: компьютерным оборудованием, оптоволоконными кабельными сетями, электрическими устройствами.

Такие блоки концентрируются в одном удобном для обслуживания и скрытом от посторонних глаз месте.

Опасные факторы телефонной сети

Что бы ни говорили «опытные» электрики-связисты, которых «било» током от напряжения линии АТС, вопросам безопасности необходимо уделять внимание.

Подключение телефонной розетки обычно выполняется под напряжением покоя линии связи. Его величина составляет порядка 60 вольт. Если же удастся поймать момент входящего звонка, то в сети проходит переменная синусоида с амплитудой до 120 вольт.

Она вполне может создать путь тока через тело выполняющего подключение мастера. Если же руки влажные или на теле проступил пот, то проводимость резко возрастет. Болевые ощущения станут очень неприятными, вызовут судорожные реакции. Лучше их избегать защитой рук тонкими диэлектрическими перчатками и соблюдением других технических мероприятий правил безопасности.

Способы монтажа телефонных розеток

С учетом определённых технических моментов телефонные розетки монтируются такими же методами, как и обыкновенные электрические. Эти моменты уже описаны в статье: . Ознакомьтесь с ней: там уже раскрыты методики подготовки и крепления для открытой и закрытой систем проводки.

Также полезный материал по этому вопросу вы найдете в статье для монтажа электропроводки и слаботочных цепей. Этот метод используется в том случае, когда ремонт закончен, грязные работы выполнять нельзя, а телефонную проводку надо проложить красиво и аккуратно.

Современные пластиковые кабель-каналы можно подобрать под любой дизайн помещений. Они комплектуются многочисленными аксессуарами, включая электрические и телефонные розетки.

Таким образом, чтобы установить и правильно подключить телефонную розетку, необходимо подобрать ее модель по габаритам и техническим характеристикам, соответствующим вашему телефонному аппарату, а также учесть рекомендации, изложенные в предложенном материале.

Подключить своими руками телефонную розетку проще, чем электрическую. А главное, более безопасно, потому что в розетке присутствует безопасная для человека величина напряжения. Но при этом учитывайте, что при вызове абонента подается в линию напряжение 120 Вольт- при этом бьет прилично по рукам.

Для подключения телефонной линии используется всего 2 провода небольшого сечения. Сложности в подключении телефона своими руками абсолютно никакой нет. А как это сделать или подключить несколько телефонных розеток Вы узнаете далее из этой статьи. Если после правильного подключения телефон не работает, что мало вероятно, тогда необходимо поменять местами провода.

В своем доме или квартире Вы можете установить любое количество телефонных розеток — все они к линии подключаются параллельно, т. е. один провод подключается на первый контакт и оттуда уходит на первый контакт последующей розетки. Второй провод приходит на другой контакт розетки и с него же уходит также, но только на второй контакт последующей.

Разбирается накладная телефонная розетка довольно просто — выкручиваем болтик или поддеваем отверткой защелки, в специально обозначенных местах. Внутренняя розетка устанавливается в монтажную коробку или блок полностью аналогично электрической по .

Схема подключения телефонной розетки

Если у Вас старый телефонный аппарат , тогда покупайте универсальную телефонную розетку, в которой установлен как современный коннектор, так и старый 4 контактный разъем с пятым пластмассовым язычком. Подключается розетка старого образца очень просто- 2 провода садятся на правые контакты относительно пластикового язычка, который будет находится внизу. Но при этом необходимо убедится, что в вилке от телефонного аппарата провода подключены зеркально на те же контакты, что и в розетке.

Сегодня используется 3 современных телефонных типа коннекторов и соответственно 3 вида телефонных розеток:

В любой тип розетки может включаться телефонный кабель с любым типом коннектора RJ11, RJ14 или RJ25. Они по размерам одинаковы и отличаются лишь количеством контактов.

Учитывайте , что согласно общепринятой схеме цветовой маркировки- для подключения одной линии в накладной розетке используются те контакты, от которых к коннектору отходят провода красного и зеленного цветов.

Для подключения телефонной розетки в доме или квартире используется двухжильный провод. Телефонная розетка в офисах может подключаться как шести-, четырёх- или двужильным плоским телефонным кабелем, так и витой парой (для компьютерной сети).

Особенности подключения телефонной розетки Legrand

При установке телефонной розетки Легранд нет необходимости в зачистке проводов, благодаря встроенному механизму самозачистки. Подключение кабеля происходит методом поворота контактного механизма на четверть оборота, как показано на рисунке.

После завершения всех работ подымите трубку, если не появится гудок- поменяйте полярность методом замены местами проводов на контактах. Если не поможет, тогда проверьте схему подключения, а так же целостность и надежность контактов проводов.

Похожие материалы.

Телефонный разъем, наконечник и кольцо Цветовой код

Уважаемый господин Электрик. Какой цветовой код проводки телефонной розетки подходит для моего дома? Я хочу заменить все старые телефонные розетки, но меня смущает цветовой код наконечника и звонка. В новых телефонных розетках есть красные, зеленые, желтые и черные клеммы, но телефонная проводка в моих стенах состоит из восьми проводов с разноцветными полосами. Как подключить новые телефонные розетки?

Ответ: Я составил таблицу цветовых кодов проводки телефонной розетки для жилого дома, чтобы помочь вам понять, как подключить существующую четырехпарную телефонную проводку в ваших стенах к новым телефонным разъемам.ПРИМЕЧАНИЕ. Некоторые текстовые ссылки ниже ведут к применимым продуктам на EBay или Amazon.

Четырехпарный провод может иметь четыре отдельные телефонные линии в каждом месте гнезда. Однако, если у вас дома только одна телефонная линия, вы должны использовать одну и ту же цветовую пару для каждой новой телефонной розетки, которую вы устанавливаете.

Настенная пластина со встроенной телефонной розеткой

«Наконечник» относится к той стороне двухпроводной телефонной цепи, которая подключена к положительной стороне батареи в центральном офисе телефонной компании. «Кольцо» относится к той стороне двухпроводной телефонной цепи, которая подключена к отрицательной стороне батареи в центральном офисе телефонной компании.

Обычно телефонная компания подключает телефонные линии к их оконечному блоку в определенном порядке. Синяя пара — первая, оранжевая пара — вторая, зеленая пара — третья и коричневая пара — четвертая. Таким образом, для одной телефонной линии синяя пара должна быть правильной линией для подключения.

Однако могут быть случаи, когда телефонная компания обнаруживает проблему с синей парой и должна использовать вместо нее оранжевую пару. Возможно, возникла проблема со всеми парами, входящими в ваш дом, и телефонной компании пришлось разделить пары проводов.

При удалении старых телефонных розеток обратите внимание, какие провода используются в старых розетках.

Задняя часть телефонного разъема с подключенной синей парой

Синяя пара подключена как основная телефонная линия.Сплошной синий провод — это « Ring » и подключается к красной клемме jack . Белый провод с синей полосой оканчивается на винте зеленый « Tip ».

Одна пара проводов используется для одной телефонной линии. Пары проводов скручены вместе, чтобы избежать перекрестных помех между телефонными линиями. Это помогает качеству звука. Оборачивая оголенный телефонный провод вокруг винта клеммы, закрутите провод в направлении затяжки винта (по часовой стрелке).Это приведет к тому, что петля замкнется и установит лучшее соединение.

Пара 1	Белый с синей полосой	Синий
Пара 2	Белый с оранжевой полосой	Оранжевый
Пара 3	Белый с зеленой полосой	Зеленый
Пара 4	Белый с коричневой полосой	Коричневый

Оранжевая пара подключена как основная телефонная линия

Непрерывный оранжевый провод представляет собой «кольцо» и подключается к красной клемме разъема.Белый провод с оранжевой полосой оканчивается зеленым винтом «Tip».

Amazon продает телефонные розетки и адаптеры

Синяя пара и оранжевая пара подключены к телефонному разъему

Разветвитель, подключенный к разъему, позволяет использовать две отдельные телефонные линии. Сплошной синий провод — это «кольцо» и подключается к красной клемме разъема. Белый провод с синей полосой оканчивается зеленым винтом «Tip». Сплошной оранжевый провод — это «кольцо», он подсоединяется к желтому винту домкрата.Белый провод с оранжевой полосой оканчивается на черном винте «Tip».

Разветвитель телефонного гнезда

Телефонный разветвитель позволяет использовать обе пары телефонных проводов, подключенных к гнезду, для двух отдельных телефонных линий. Доступно много типов разветвителей. Некоторые из них могут использоваться с 3-х парными и 4-х парными гнездами.

Неэкранированный телефонный провод с четырьмя витыми парами категории 5e

Доступен кабель категории 5e с экранированием каждой пары и всего кабеля. Для обычных домашних телефонных сетей обычно не требуется экранированный телефонный кабель .

Схема подключения телефонной розетки Leviton

Недавно я купил телефонную розетку в стиле Leviton Decora, и в нее была включена приведенная выше схема подключения телефонной розетки.

Ниже приведена схема четырехпарного провода на штекере и гнезде. Обратите внимание, что синяя пара находится в центре. Вы можете подключить к этому разъему стандартный двухпарный телефонный штекер для стандартного телефонного обслуживания.

Схема подключения четырехпарных телефонных вилок и розеток

Время от времени я нахожу старый трансформатор низкого напряжения Western Electric светло-серого цвета, подключенный к электрической розетке в чьем-то подвале.Однажды я вспоминаю, как один из моих постоянных клиентов доставил меня проверить их телефонную проводку после того, как специалист по ремонту телефонов сказал им, что на их телефонных проводах есть напряжение.

Я точно знал, что вызывает напряжение на телефонных проводах. Это был уже упомянутый давно забытый трансформатор. Первоначальная цель этого трансформатора состояла в том, чтобы обеспечить питание Princess Telephone , на котором загорался циферблат. Этих телефонов больше нет, но многие из их серых трансформаторов питания все еще существуют.Если вы видите один в своем доме, просто отключите его от розетки.

Другие электрические схемы можно найти здесь .

Домашняя телефонная разводка своими руками

---

Электропроводка Дом> Телефонная проводка

---

Эта страница поможет в понимании телефонной проводки для вашего дома и даст вам советы по установке и устранению неисправностей в домашних условиях. Самостоятельная телефонная проводка.

На первый взгляд все цветные провода, связанные с вашей телефонной проводкой, могут показаться запутанными. На самом деле сделать это самому очень просто, даже если в кабеле может быть много проводников, вам понадобится только два проводника или то, что считается «парой» для одной жилой телефонной линии. Хотя существует промышленный стандарт для использования цветных проводов, правда в том, что любые два проводника, независимо от их цвета, будут работать до тех пор, пока одни и те же два подключены на каждом конце.Сказав это, я рекомендую всегда, когда это возможно, придерживаться стандартного отраслевого цветового кода.

Стандартный цветовой код телефонной проводки.

Есть возможность двух цветовых кодов, которые вы можете найти в своем доме, я расскажу о них обоих, но только до 4-х парного кабеля, который состоит из 8 проводников. Кабель в вашем доме может состоять всего из 2 пар, 3 пар или может быть 4-парным. Несмотря на то, что производятся более крупные кабели, вряд ли вы найдете их в своем доме.

Color Code One — старый однотонный код. (Больше не используется в новых установках.)

Первая пара — зеленый и красный — используется для телефонной линии 1

Пара два — желтый и черный — используется для телефонной линии 2

Пара три — белый и синий — используется для телефонной линии 3

Пара четыре — коричневый и оранжевый — используется для телефонной линии 4

Color Code Two — это новый отраслевой стандарт, используемый сегодня.

Каждую пару можно использовать в качестве телефонной линии, поэтому в этом примере вы можете использовать этот кабель для подключения до четырех телефонных линий.

Основной цвет проводника — это первый цвет в списке, второй цвет — индикатор. В качестве примера с использованием проводника «Белый / Синий» белый цвет является основным, а синий — индикатором.

Установка домашней телефонной линии

При установке дополнительной телефонной линии в вашем доме самая большая проблема, с которой вы столкнетесь, — это проложить кабель от точки A до точки B. Вам нужно будет посмотреть, как устроен ваш дом, и спланировать маршрут, который вам нужно будет использовать при прокладке кабеля. новый кабель.Для каждого дома и желаемого места это будет отличаться. Хотя вы можете вставить кабель в другой кабель или в другую телефонную розетку, всегда лучше протянуть новый кабель обратно к разметке телефонной компании.

Вам также нужно будет решить, какой тип телефонной розетки будет использоваться при установке, поверхностный или скрытый. Гнездо для скрытого монтажа выглядит лучше, для его установки требуется больше работы, чем для простого гнездового домкрата.

Следующим шагом в планировании установки является количество телефонных линий в новом месте.Если это только одна телефонная линия, я бы предложил двухпарный телефонный кабель, который оставит вам место для добавления еще одной линии. Если требуется 2 или более линий, я бы посоветовал использовать 4-парный кабель. Это будет поддерживать до 4 телефонных линий.

Подключение телефонного разъема

В то время как на приведенных выше деталях показано гнездо для установки на поверхность, проводка аналогична гнезду для скрытого монтажа.

По какой-то причине в большинстве современных телефонных розеток по-прежнему используется старый цветовой код, поэтому, если у вас нет телефонной розетки с новым цветовым кодом, применяются указанные выше сведения и следующие правила.

1) К клеммам, к которым подключены красный и зеленый провода, относится 1-я телефонная линия. Если у вас есть один с новым цветовым кодом, белые / синие и синие / белые терминалы являются первой телефонной линией.

2) Вторая пара терминалов — желтый и черный или белый / оранжевый и оранжевый / белый — это вторая телефонная линия.Это используется только в том случае, если вы используете 2-х линейный телефон, и продолжает использовать цветовой код для 3-х и 4-х линейных телефонов.

3) Если вам нужны 2 линии для 2 отдельных устройств, таких как телефон и факс или компьютерный модем, вам потребуется 2 отдельных разъема, используя красный и зеленый или белый / синий и синий / белый на каждое гнездо для каждой линии.

4) Вы можете использовать анализатор телефонной линии чтобы проверить свою работу.

Сетевые шнуры

Линейный шнур — это шнур, который соединяет телефон с телефонной розеткой.Главное, что вам нужно знать о линейных шнурах, — это то, что бывают одиночные телефонные шнуры и два линейных шнура.

Вам нужно будет внимательно присмотреться к модульному разъему на конце шнура. Если у него только 2 золотых контакта, его можно использовать только для телефона с одной линией. Если он имеет четыре золотых контакта, его можно использовать для телефона с одной линией или с телефоном с двумя линиями.

Подключение к телефонной компании demark

Подключение к разметке телефонной компании — простой процесс, это не что иное, как подключение через винтовой зажим.Вам нужно знать лишь несколько вещей.

1) У телефонного демарка есть две стороны. Со стороны клиента и со стороны телефонной компании. Вам нужно будет убедиться, что вы подключаетесь на стороне клиента. Следует четко указать, что является стороной покупателя.

2) Вам необходимо убедиться, что терминалы, к которым вы подключаетесь, находятся под напряжением с телефонной линией, к которой вы хотите подключиться. Это должно быть отмечено в демаркации, но иногда это не так. Вы можете отсоединить модульный разъем внутри демарка и подключить обычный телефон, чтобы проверить, подходит ли он для терминала.

Наконечник — А Phone Butt-Set — большое подспорье при работе с телефонной разводкой.

Наконечник — Используйте B-коннектор для сращивания телефонных проводов.

Устранение неполадок телефона

Проблемы с телефоном могут быть неприятными и дорогостоящими для ремонта, если вы нанимаете подрядчика. Чаще всего возникают статические проблемы на линии или отсутствие обслуживания. Я собираюсь предложить вам несколько простых шагов, которые вы можете предпринять, чтобы решить вашу проблему.

1) Первым делом отключите каждый телефон в доме непосредственно от телефонной розетки. Если телефонный или линейный шнур неисправен, это может быть источником вашей проблемы. Как только вы их все отключите, найдите телефон и сетевой шнур, которые, как вы точно знаете, хороши. Если вам нужно проверить телефон и линейный шнур дома у друга, чтобы убедиться, что он работает правильно.

2) Убедившись, что у вас есть единственный рабочий телефон и шнур, подключите его и проверьте свою телефонную линию. Если это сработало, выясните, какой телефон или шнур вызывает вашу проблему.Если проблема не исчезла, переходите к следующему шагу.

3) Не отключая все телефоны от электросети, определите местонахождение телефонной компании снаружи вашего дома. Откройте его и отсоедините модульный разъем рядом с винтовыми клеммами, к которым подключены ваши телефонные линии. Подключите телефон, который, как вы уверены, исправен, прямо к демаркации и проверьте линию. Если линия работает, то проблема внутри вашего дома. Если линия по-прежнему не работает, это проблема телефонной компании.Вам нужно будет позвонить своему поставщику услуг и сказать им, что вы уже проверили свою линию, и она не работает по размеру. Они не взимают с вас плату за исправление их внешних линий, но вы должны убедиться и сообщить им, что ваши внутренние линии уже были проверены. Если ваша линия действительно работает на демаркации, у вас проблема с вашими внутренними линиями, и вам нужно будет перейти к шагу 4.

4) Теперь ваша проблема немного сложнее, посмотрите на винтовые клеммы в демарке, если каждый разъем бежит обратно к вашему демарка, у вас будет провод для каждого гнезда.Отключите их все и подключите только один из них, возьмите свой хороший телефон и проверьте свои телефонные разъемы, чтобы увидеть, какой из них работает. Повторите этот процесс, подключаясь только по одному, пока не выясните, какой из них вызывает проблему. Если у вас есть только одна пара проводов, подключенных к разметке, и несколько телефонных разъемов, у вас есть точка сращивания внутри дома. Вам нужно будет найти его и выполнить описанный выше процесс с этого момента.

5) Как только вы сузите круг до того, какой кабель или разъем вызывает вашу проблему, вы можете либо отремонтировать, либо заменить его.

Заявление об отказе от ответственности: Вы понимаете, что несете личную ответственность за собственную проводку, и что ваша проводка должна соответствовать Национальному электротехническому кодексу. Представленная информация является общими советами по установке. Мы не делаем никаких заявлений относительно полноты или точности информации, поскольку она может относиться к бесконечному количеству полевых условий. Лицо или лица, использующие эту информацию, обязаны связаться со всеми заинтересованными сторонами, владельцами, местными властями и т. Д.перед установкой. Пользователи этой информации соглашаются защищать Wireityourself.com или любого из его агентов от ответственности любого рода, связанной с использованием этой информации. Вы также соглашаетесь с условиями, изложенными в наших условиях.

---

Вернуться к началу> Электромонтаж> Телефонная проводка Copyright © Wireityourself.com, — Все права защищены.

Проводка домашнего телефона своими руками

Многие люди уклоняются от домашней телефонной проводки.Они могут подумать, что им нельзя трогать существующие.

Это не так. Ваша местная телефонная компания придет и сделает за вас проводку, но это будет стоить вам.

Подключить разъем не сложно, и совершенно нормально добавить к вашей системе новый разъем или разъем для подключения к Интернету.

Перед продолжением подключения к телефонной розетке необходимо отключить основную телефонную линию от источника. Телефонная линия обычно проходит через вашу электрическую панель. Там будет небольшая коробка с входящей и выходящей телефонной линией.Это называется вашим «соединительным блоком». Осторожно снимите крышку и отсоедините провода, отмечая, откуда вы их сняли.

СОВЕТ: Вы можете сделать цифровой снимок коробки, чтобы вы могли вернуться к нему, когда захотите восстановить соединение!

При подключении к телефонной розетке вы заметите, что провода разного цвета. Вот таблица, определяющая цвета:

Старый кабель	Новый кабель	2 пары Соединительный блок
Красный	Синий / Белый	Строка 1 «R»
Зеленый	Белый / Синий	Строка 1 ‘Т’
Черный	Оранжевый / Белый	Строка 2 «R»
Желтый	Белый / Оранжевый	Линия 2 ‘Т

В этих инструкциях предполагается, что вы уже проложили проводку домашнего телефона к новому месту.Все, что вам нужно для начала, — это отвертка, плоскогубцы и инструмент для зачистки проводов.

---

Схема подключения телефонного разъема

В зависимости от возраста вашей проводки вам просто нужно подобрать цвета.

Зеленый -> Зеленый

Желтый -> Желтый

Черный -> Черный

Красный -> Красный

Если у вас более новая проводка, подключите их следующим образом …

Синий / Белый -> Красный Щелкните изображение для телефона

Оранжевый / Белый -> Желтый Схема подключения

Белый / Оранжевый -> Черный

Белый / Синий -> Зеленый

---

---

Готовы самостоятельно выполнить разводку домашнего телефона?

Используйте инструменты для зачистки проводов, чтобы удалить примерно 1/2 дюйма корпуса.Сделайте небольшой крючок на проволоке с помощью плоскогубцев и поместите проволоку под винт. Убедитесь, что проволока намотана на винт по часовой стрелке, чтобы она оставалась под винтом, когда вы его затягиваете.

Теперь, когда у вас есть проводка к телефонной розетке, вы должны подключить телефонный провод к соединительной колодке.

Опять же, в зависимости от возраста вашего дома, соединительный блок может быть таким же простым, как два винта. Красный и зеленый. Подключите красный провод (или синий / белый) к красной стороне, а зеленый (или белый / синий) к зеленой стороне.

Если у вас есть более новая соединительная коробка (я полагаю, они называются соединительным блоком R66 или соединительным блоком на 2 пары), просто найдите пустую пару винтов и подключите провода.

ПРИМЕЧАНИЕ: Линия 1 обычно является единственной телефонная линия, которую необходимо подключить (красная и зеленая). Дополнительные линии потребуются для факсимильного аппарата или второй телефонной линии (естественно)

Отлично! Теперь у вас есть проводка домашнего телефона, о которой вы всегда мечтали. После того, как вы завершите все свои подключения, возможно, у вас могут возникнуть проблемы.(Посмотрим правде в глаза, никто не идеален!)

Вот краткий список, который поможет вам устранить неполадки при установке телефонного разъема.

Статический

Статический заряд может возникать из-за ослабленных контактов, проколотого провода или даже если проводка была влажной. Тщательно проверьте все свои соединения.

Dead Air

Обычно это происходит из-за короткого замыкания в телефонной проводке. Возможно, вы сняли слишком много кожуха, и медь от проводов разного цвета соприкасается.Опять же, внимательно проверьте все свои соединения.

Жужжание

Телефонный провод может быть слишком близко к проводу питания или касаться металла. Также убедитесь, что все цвета подобраны правильно.

На этом заканчивается руководство по основному подключению домашнего телефона. Если вам требуется что-то более сложное, обратитесь за помощью в местную телефонную компанию.

---

1. Дом
›
2. Сделай сам
›
3. Проводка домашнего телефона своими руками

---

Эй, делать это самому — это здорово, но если вы не уверены в данном совете или в методах выполнения работы… не делай этого. Этот сайт представляет собой просто сборник информации о том, как некоторые люди занимаются ремонтом дома. Мы не можем предвидеть каждую ситуацию, и мы делаем все возможное, чтобы информировать о любых рисках для каждой работы. Обязательно проверьте местные строительные нормы и правила для правильной установки и разрешений.

Если сомневаетесь, сдайте в аренду .

---

Основы подключения к домашнему телефону

от Мэрион Бейтс

Последнее изменение: 31 декабря 1969 г. 16:00:00

НЕТ.

---

Для начала: для одной телефонной голосовой линии требуется одна пар проводов. Это имеет смысл, если вы думаете об этом с точки зрения электричества — для создания полной цепи должно быть как минимум два провода.

Два провода, образующие единую пару, обозначаются как кольцо и наконечник . Имена происходят из первых дней телефонной системы, когда операторы в CO (центральный офис) физически отключили, переместили и снова вставили большие микрофонные вилки в гигантский коммутатор, чтобы соединить отдельные вызовы.Эти разъемы имели кольцевую часть и концевую часть, как и гнездо для микрофона.

«Только что потерянная Пеория!»

Раньше полярность двух проводов имела значение, но в современных телефонах это не так. Однако лучше придерживаться стандарта, как и большинство установщиков. Поэтому кольцевой провод почти всегда красный — помните о двух буквах R. Зеленый — кончик.

Красный и зеленый!

В домах и других небольших жилых зданиях телефонная компания поставляет провода от своих столбов или линий метро, ​​а завершает их в небольшой распределительной коробке или demarc (как в демаркации и произносится как «DEE-mark» парнями, чьи штаны свисают слишком низко) или устройство сетевого интерфейса или NID (произносится как «нид» вышеупомянутыми парнями с низко висящими штанами), прикрепленное снаружи дома.В дальнейшем я буду называть его «ящиком». Коробка обычно пластиковая, размером около квадратного фута или чуть меньше, с атмосферостойкой прокладкой и винтом, плотно закрывающим крышку.

Коробка / NID / demarc / что угодно.

Современные коробки проштампованы надписью «доступ клиента» и стрелкой, указывающей на обычный винт; есть вспомогательная крышка, обычно закрывающаяся с помощью утопленного болта с шестигранной головкой, которая предположительно предназначена только для «доступа телефонной компании». Клиентская «сторона» коробки обычно содержит клеммы проводки для каждой внутренней телефонной линии дома и тестовое гнездо клиента , которое представляет собой обычное настенное гнездо для обычного телефонного кабеля.Идея здесь в том, что в случае возникновения проблемы клиент может открыть упрощенную сторону коробки и попробовать линию со стандартным телефоном; если линия работает у коробки, но не внутри дома, значит, проблема внутри дома, а это проблема клиента. Если в коробке нет линии, значит, проблема в телефонной компании. Они гарантируют свое обслуживание только до коробки.

Довольно современная коробка.

Иногда в старых коробках тестовый разъем покупателя имеет короткий конец телефонного провода и разъем уже вставлен.В этом случае имейте в виду, что когда вы отсоединяете этот маленький хвостик и подключаете свой собственный телефон для проверки, проводка в вашем доме теперь физически отключается от коробки. Другими словами, маленький хвост соединяет внутреннюю проводку с проводами компании. Это может иметь больше смысла после того, как вы прочтете ниже.

Довольно старая коробка.

В большинстве жилых домов есть стандартный двухпарный провод, идущий от улицы к коробке. Большинство домов всегда используют только одну из пар (т.е. у большинства людей только одна телефонная линия.Вторая пара физически может использоваться в качестве другой телефонной линии с другим связанным с ней номером / учетной записью, но по умолчанию она не активирована. Эта вторая пара обычно бывает черно-желтой и иногда известна как «пара Хэллоуина». Здесь желтый цвет — сторона кольца, а черный — кончик; Я не знаю никакой хорошей мнемоники, чтобы запомнить это, кроме рифмы ядовитой змеи, которая начинается со слов «красный и желтый убивают человека …». Вот как я ассоциирую красный и желтый как стороны кольца.Опять же, в наши дни полярность не имеет решающего значения.

«Брюс» пишет: «Мне нравится, когда ваша змеиная мнемоника — красный и желтый — убивает парня, тем более что кольцо несет отрицательное напряжение, а кончик заземлен. Вторую пару я называю« парой шмелей ». Пчелы атакуют черным кончиком. » Прохладный!

Немного отступив на сторону клиента коробки: Электропроводка. В некоторых коробках они открываются, когда вы открываете основную крышку доступа для клиентов, но в других коробках каждая из них имеет свою мини-крышку.Две пары телефонов компании идут к задней части коробки, и каждая пара, в свою очередь, подключена к одному набору (паре) клемм с винтовыми зажимами. Со стороны клиента эти провода не видно. Столбы помечены и имеют цветовую кодировку красный / зеленый для полярности, и важно отметить, что даже столбы для второй пары с улицы красные и зеленые. Это значимые цвета в телефонной компании, а остальные провода только черные и желтые, чтобы отличить их от базовой пары. Возможно, было бы менее запутанно выбрать изоляцию с красными и зелеными полосами для второй пары, но они не сделали этого тридцать лет назад, поэтому до сих пор не делают.

Хороший подробный вид демарка.

Большинство коробок имеют 3 или 4 пары проводов, хотя в большинстве случаев с улицы идут только две пары проводов. Я предположил, что логика здесь в том, что проложить еще один комплект проводов с улицы тривиально легко и недорого, но сложнее и дороже поменять целую коробку для этого относительно редкого человека, которому нужно более двух линий. Таким образом, они просто предоставляют дополнительные сообщения, хотя у большинства людей никогда не бывает больше двух телефонных линий.

Провода, которые вы, , видите, идущие к столбам, — это провода, идущие внутри вашего дома. Столбы — это место, где проводка вашего дома встречается с линией компании с улицы. Точно так же, как телефонная компания использует две пары проводов и обычно использует только одну, ваша внутренняя домашняя проводка состоит из двух пар (всего четыре провода) к КАЖДОЙ розетке. Обычно вы используете только базовую пару, и на самом деле большинство телефонов, которые вы покупаете сегодня, поставляются с телефонным шнуром, в котором всего два провода.Это два центральных провода из четырех возможных (если вы внимательно посмотрите через прозрачный разъем на конце, вы увидите четыре канавки для четырех возможных проводов). Двухлинейные телефоны в деловом стиле имеют шнуры с четырьмя проводами, и если у вас есть две телефонные линии, идущие к одному разъему, для второй линии используется пара Хэллоуина (которая представляет собой два внешних провода). ИЛИ вы можете приобрести в Radio Shack адаптер «2-строчный разветвитель», который разделяет одно гнездо с двумя линиями на два гнезда с одной линией каждое. Еще не запутались? 🙂 Опять же, дело в избыточности…. у большинства людей есть только одна линия, но для тех, кому нужна вторая линия, это позволяет использовать ее, не проделывая новое отверстие в стене и не протягивая новый провод.

Разветвитель на две линии.

Еще один.

НЕ путайте упомянутый выше двухпроводной адаптер разветвителя с более распространенным дуплексным адаптером идентичного вида. Двухпроводной разветвитель берет КАЖДУЮ пару и отправляет ее в центр по два провода каждого из двух одинарных разъемов; дуплексный адаптер просто дублирует центральную пару в двух гнездах.

Это все объясняет.

В идеальном мире для каждого разъема в вашем доме была бы одна связка из четырех проводов (из которых вы обычно используете только два), идущих к распределительной коробке и соединяющихся с клеммами проводки. К сожалению, так бывает не всегда. Вместо этого обычно некоторые ИЛИ все телефонные гнезда в доме соединяются «гирляндной цепью», при этом только один набор проводов выходит и подключается к фактической коробке. Более того, в некоторых домах, где это так, пары Хэллоуина остаются отключенными.Затем, если вы ДЕЙСТВИТЕЛЬНО хотите использовать вторую строку, она будет казаться мертвой после коробки. Это ужасный для устранения неполадок, если у вас есть проблема. Вы должны отвинтить каждую настенную пластину телефонной розетки, проверить / подключить все четыре провода к соответствующим контактам разъема (к счастью, они обычно помечены), а затем проверить и надеяться, что все провода между разъемами не повреждены.

Независимо от того, связана ли домашняя проводка с описанным выше кошмаром гирляндной цепи, может произойти повреждение базовой пары — скоба или гвоздь могут перерезать провод или замкнуть пару вместе, и вам придется либо оголить / замените весь провод, ИЛИ, если вы не используете пару Хэллоуина для линии 2, вы можете переключиться на эту пару.Другими словами, вы полностью отказываетесь от поврежденной базовой пары и используете вторую пару в качестве замены на месте. Позже это может запутать вас и / или телефонистов, и вы облажаетесь, если вам нужно добавить вторую линию к этому набору проводов, но, в крайнем случае, это работает. Вам также необходимо перемонтировать разъем — так, чтобы пара Хэллоуина подключилась к двум средним позициям проводов в разъеме. Только вышеупомянутые специальные двухлинейные телефоны могут использовать внешнюю пару, обычные телефоны будут работать только с внутренней парой.

Телефонный разъем, оголенные провода.

Инструменты

: вы можете делать практически все, что связано с телефонной проводкой, с помощью относительно обычных инструментов (отверток, инструментов для зачистки проводов или ножниц, мультиметра с функцией измерения непрерывности или сопротивления). Но есть некоторые специальные инструменты, которые вы можете получить, чтобы ваши штаны немного соскользнули. Одна из них — телефонная трубка линейного мастера или стыковая (клянусь, я не выдумываю).

А приклад.

Телефон линейного мастера на самом деле не более чем прославленный телефон.У него есть лишние кнопки и навороты, которые нас не касаются; Главная особенность — зажимы из крокодиловой кожи. Они относятся к специальному типу, прокалывающему изоляцию, хотя обычно такая возможность не требуется. Его реальная ценность заключается в том, что вы можете подключаться напрямую к набору проводов, используя не прокалывающие концы зажимов, ИЛИ вы можете закрепить концы оголенного провода.

Хороший, вроде изображенного на фото, новый может легко стоить 80 долларов или больше. Я нашел один в компании по производству электроники примерно за 20 долларов, он работал, за исключением того, что его зажимы были обрезаны.Так что я также заказал пару зажимов, достал проволоку и отремонтировал вещь. Тем не менее, вы можете сделать его из дешевого телефона, если он правильный. Это сложно описать, но телефон должен быть таким, чтобы иметь все схемы, ВКЛЮЧАЯ кнопку отбоя или крючок, в трубке. На самом деле это может быть сложно найти — в большинстве магазинов электроники есть телефоны, которые слишком «хороши» для этой цели, то есть они слишком сложны и не могут работать без базы И трубки, а это просто не годится.Попробуйте сетевую аптеку — во многих есть выбор небольших дешевых бытовых приборов, и здесь вы, скорее всего, найдете самый дешевый и самый дерьмовый телефон на Земле, а это именно то, что вам нужно. Такие, у которых нет основания, а они «вешают» трубку, садясь на плоскую поверхность. Он не должен стоить больше 10 долларов.

Дешевый телефон, подходящий для превращения в дешевый комплект.

«Тонкий» телефон тоже подойдет, если опять-таки в телефоне есть верхняя вешалка.Обратите внимание на это на картинке. Иногда на есть кнопка отбоя, как на базе , так и на трубке — это тоже нормально — но у многих она есть ТОЛЬКО на базе, и они не подходят для преобразования, по крайней мере, я не смог понять как.

Когда у вас есть телефон, все остальное довольно просто — перережьте провод, выбросьте основание и обожмите или припаяйте два зажима типа «крокодил» на концах двух центральных проводов (подойдут обычные зажимы от Radio Shack, вы же не делайте этого) Они не нуждаются в прокалывании изоляции, но если вы можете получить их с резиновыми втулками, сделайте это…. когда они прикреплены к концам провода, они имеют тенденцию раскачиваться и сталкиваться друг с другом и вызывать короткое замыкание.) Провода в телефонном кабеле, вероятно, будут красными и зелеными, но не обязательно. Сложность здесь в том, что это, как правило, крошечные , тонкие провода, и если вы не предоставите какую-либо поддержку или снятие напряжения, они быстро устанут и сломаются там, где они прикреплены к зажимам из крокодиловой кожи. Обычно я аккуратно разрезаю внешнюю изоляцию провода прямо посередине, зачищаю (иногда огнем) провод и протягиваю его и его половину изоляции вместе в воротник зажима типа «крокодил», затем обжимаю вниз на обоих (убедившись, что реальная проволока контактирует с металлическим ошейником зажима типа «крокодил».) Таким образом, изоляция действует как шина для тонкой проволоки внутри.

А теперь по-настоящему крутой инструмент, который стоит любой цены:

Всемогущий тональный генератор и комплект пробников.

Вы берете маленькую квадратную деталь с свисающими проводами, вставляете в нее 9-вольтовую батарею, вставляете ее модульный разъем в настенную розетку и включаете ее тумблер. Затем вы подходите к коробке и ткните щупом рядом с пучком проводов , и зонд издаст слышимый трель, который становится громче по мере приближения к правому проводу . Это чистая магия. На самом деле это индукция и довольно простая … нет, магия. Когда вам нужно противостоять бессмысленному и пугающему пучку проводов, и вам нужно найти другой конец одного, ничто не заменит этот инструмент. Зажимы типа «крокодил» на тон-генераторе позволяют использовать его также с оголенным проводом.

На этом пока все …

Телефонный провод: основы подключения к телефонной линии

Провода, вилки и сетевой интерфейс

Основы подключения к телефонной линии довольно легко понять.Большинство телефонных проводов представляют собой одну или несколько витых пар медных проводов. Самый распространенный вид — 4-жильный (2 витые пары). Он состоит из красного и зеленого проводов, составляющих пару, и желтого и черного проводов, составляющих вторую пару.

Для одной телефонной линии требуется только два провода. Следовательно, четырехжильный телефонный провод может нести две отдельные телефонные линии. Скручивание не дает стропам мешать друг другу. ЕСЛИ вам нужно провести больше линий, чем две, вы можете просто использовать 6-ти стойку или выше.Телефонный провод бывает двух размеров: 22 и 24; Калибр 24 сегодня является стандартом.

Есть два типа стандартных модульных заглушек; RJ-11 и RJ-14. Наиболее распространенным является RJ-11, в котором используются только два телефонных провода в четырехжильном (или более) проводе. Это тот же штекер, который вы используете для подключения телефона к стене: вилка на 1 линию. RJ-14 использует четыре провода и используется для обработки двухлинейных или двухлинейных телефонов.

Первый шаг

Первый шаг к работе с небольшим телефонным проводом — выяснить, с чем телефонная компания оставила вам работу.Какой у вас сетевой интерфейс? Вероятно, они оставили вам либо блокировку, либо блок сетевого интерфейса. Если есть перфорированный блок, и вы не можете заставить телефонную компанию установить модульное гнездо для каждой обычной старой телефонной службы (POTS) или линии центрального офиса (CO), то вам понадобится инструмент для перфорации для подключения внутренней части. телефонный провод к интерфейсу. Большинство новых установок состоит из блока сетевого интерфейса. Он имеет модульные тестовые гнезда (куда вы можете подключить телефон, чтобы проверить, находится ли телефонная линия под напряжением) и клеммную колодку, от которой вы запускаете свой внутренний телефонный провод.

Проводка телефонной линии

В сетевом интерфейсе вы хотите спланировать, как должна быть проводка в вашем месте. Звездообразный (или гомерунский) метод — наиболее распространенный метод телефонной разводки. Каждый добавочный номер или телефонное гнездо запускается непосредственно через сетевой интерфейс или телефонную систему, если вы их устанавливаете. Другой тип подключения называется последовательным (или циклическим) методом. В этом методе 1-линейный телефонный провод соединяет все добавочные номера в серии. Этот метод цикла больше не используется широко.Как и в случае с рождественскими гирляндами старого типа, если один погаснет, погаснут все.

При использовании звездообразного метода вам, очевидно, понадобится несколько проводов, идущих от вашего сетевого интерфейса, поскольку у вас будет один провод для каждой вилки. Возможно, вы захотите упростить электромонтаж и сократить расходы на провод, если несколько проводов несут более одной линии или удлинителя.

В качестве примера возьмем двухпроводную установку. Каждая пара, составляющая каждую из ваших линий POTS, должна быть помечена. См. Схему телефонной проводки ниже

Один из проводов вашей линии POTS называется концевым проводом, а другой — кольцевым проводом.Есть довольно много возможных комбинаций цветов, которые могут составить вашу пару. Чтобы подключить вашу линию к модульному разъему, вам необходимо подключить концевой провод линии POTS к концевому проводу разъема, а кольцевой провод линии POTS — к кольцевому проводу разъема.

В модульном разъеме есть красный / зеленый и желтый / черный. В большинстве случаев вы используете только пару красный / зеленый. Зеленый провод — это наконечник, а красный провод — это кольцо. Используя таблицу, выясните, какой из проводов POTS является кольцом, а какой — наконечником, и подключите их соответствующим образом.

Если вы не используете телефонную систему и просто хотите подключить свои телефонные разъемы непосредственно к линиям POTS, все, что вам нужно сделать, это провести провод от сетевого интерфейса к разъемам внутренних линий. Это работает точно так же, когда вы подключаете разъемы внутренней линии вашей телефонной системы к своим внутренним номерам. Просто подключите правильные цвета, чтобы проложить провод. Снова соедините наконечник с наконечником, а кольцо — с кольцом. Пока вы следуете правилу от кончика к кончику, тот факт, что вы подключаете белый провод с коричневыми полосами к зеленому, а коричневый провод с белыми полосами к красному проводу, не должен сбивать с толку.

Помните, что для сокращения объема работ и материалов вы можете провести две или более линий в одном телефонном проводе. В конце провода вы можете разорвать две линии с помощью адаптера, который позволяет подключить линию 1 к вилке RJ-11, а линию 2 — к другой вилке RJ-11; или, если у вас телефон с 2 линиями, вы можете просто подключить к нему штекер RJ-14.

Если вы используете небольшую УАТС или телефонную систему, скорее всего, линии POTS (обычно называемые магистральными линиями) подключены к системе с помощью разъемов RJ-11.Если ваш сетевой интерфейс заканчивается модульным разъемом, то задача проста: просто подключите телефонную систему с помощью разъемов RJ-11. Если в вашем сетевом интерфейсе есть клеммная колодка (место, где пары, составляющие каждую линию POTS, оканчиваются на стыке, где вы напрямую подключаете цветные провода), тогда вам потребуется либо подключить линии непосредственно к УАТС, либо подключить модульный джек к каждой из линий POTS на полосе. Затем, чтобы подключить телефонные разъемы, выполните ту же процедуру, которая описана выше для подключения линий POTS непосредственно к телефонным разъемам.

Для справки, приведенная ниже схема подключения телефона.

Как установить линию DSL

Установите собственное подключение к Интернету DSL

Вы можете установить собственные линии DSL у себя дома и подключите их к блоку сетевого интерфейса вашего провайдера. Требуется всего несколько основных инструментов, и запчасти доступны в магазинах товаров для дома. Без сомнения, у вас уже есть необходимые инструменты в вашем собственном инструментальный верстак.Вам понадобится витая пара Ethernet-кабеля, некоторые разъемы RJ45, и один фильтр DSL для каждого телефона. Ваши голосовые линии и подключение к Интернету совместно используют такие же кабели. Вы можете подключиться к Интернету где угодно поставить телефон, и наоборот. Это собственность и ответственность телефонной компании до устройства сетевого интерфейса, и с этого момента все твое.

Что такое DSL?

DSL означает Digital Subscriber Line. Это способ объединения традиционных аудиосигналов для голосовые вызовы с цифровой связью для подключение к Интернету.Телекоммуникационная компания включает DSL на вашей линии, и тогда ваша проблема получить более высокую частоту цифровые сигналы из коробки компании в жилой дом и к вашим компьютерам.

От полюса до дома

У телефонной компании есть линия, идущая вниз по улице. Это может быть воздушная линия, идущая от полюса к полюсу, но в более новых районах он может работать под землей.

Капля — это линия от телефонная линия в резиденцию.Термин «капля» становится устаревшим, имея в виду в те дни, когда все телефонные линии работали над столб к столбу, и линия в резиденцию буквально упала, бег с высоты на шесте к внешней стене дома а потом во внутреннюю проводку.

Сегодняшнее падение может быть приостановлено старой воздушной линией от столба до внешней стены дома, как показано здесь.

Осторожно: Службы блокировки нежелательных вызовов например, NoMoRobo может не работать на DSL. Мои родители получали несколько мошеннических звонков по программе Medicaid каждый день, потому что они застряли Стационарный Frontier DSL. Frontier извиняется, но говорит, что ничего не может сделать, несмотря на то, что большинство звонков подделывают идентификатор вызывающего абонента от тот же фальшивый блок номеров + 1-317-999-xxxx.

Внизу слева мы видим электрическую мощность. Этот дом разделен на три квартиры, поэтому здесь есть три электросчетчика.

Черные кабели в центре предназначены для кабельного телевидения.

Телефонная компания находится справа. Прямая черная линия, идущая по стене, — это выпадите из телефонной компании. Большая серая квадратная рамка — это интерфейсный блок. Оттуда в дом, в том числе и в средних зеленая коробка и маленькая серая коробка, и вся проводка внутри дом, это ответственность владельца собственности.

Или, пока линия, идущая по улице, проходит от полюса к полюсу, капля может спуститься с шеста и под землю, через щель в газоне до фундамента, а затем либо через фундамент в подвал, либо вверх внешняя стена.Вот что мы видим ниже, где электрические линия электропередачи, кабель и голосовые / DSL-линии проходят по столб, нижние секции защищены пластиковым щитком.

Вот интерфейсный блок Verizon на столбе у дороги. Падение сходит с шеста и в этот ящик, где могут быть выполнены соединения с подземной линией, проходящей к дому. Линия под интерфейсным блоком проходит через кусок трубы из ПВХ или тонкостенной трубы для защиты от повреждений.

На последнем изображении выше показан интерьер блок интерфейса Verizon на опоре.Скрытая линия выходит из ящика в правом нижнем углу, мы видим, что он содержит несколько витых пар.

Старые дропы, работающие только с голосом, требовались только для передачи основной полосы частот. аудио, поэтому простой пары проводов было достаточно. Показанный здесь старый сделан с медным покрытием. стальные проводники, чтобы он мог сам себя подвешивать для снижения накладных расходов. Но для поддержки DSL необходимы сигнальные линии с витой парой. гораздо более высокочастотные сигналы.

Наконец, линия вниз по улице может быть под землей и подняться на пьедестал, откуда «падает» на ближайший домохозяйства подключаются и бегут обратно под землю и к дома.

Обе картинки ниже показывают пьедесталы. Постамент на первом рисунке находится у основания на опоре электросети, падение падает на опору. На втором рисунке изображен кластер из трех пьедесталов. для линий метро. Слева направо они для Comcast / Xfinity, Verizon, и Frontier.

Пьедесталы и аналогичные коробки могут содержать большой блок. усилители, такие как этот Verizon на улице H между 6-я и 7-я улицы в китайском квартале в Вашингтоне, округ Колумбия.С.

Линия телефонной компании выходит из заземление через пластиковый кабелепровод в NID. NID был открыт для прикрепления синий кабель Ethernet.

Отключение линии телефонной компании происходит от их к устройству сетевого интерфейса или NID. Устройство сетевого интерфейса обычно однообразное. пластиковый ящик снаружи дома или в подвал или иным образом в зоне подъезда хозяйственной части.

Это право собственности и ответственности телефонной компании вплоть до устройства сетевого интерфейса. С этого момента все ваше.

Линия телефонной компании состоит из двух пар проводов. Каждая пара обычно рассматривается как часть шлейф, подключение двухконтактного устройства на стороне клиента к двухтерминальное устройство в телефонной компании. Это была буквально петля много лет назад, теперь это более вероятно вести себя так, как если бы это был цикл без буквального быть одним.

Две пары проводов снова рассматриваются как исторические причины, поскольку кольцо и наконечник, относится к тому моменту, когда кольцо и наконечник электрической вилки были подключены к двум линиям.

Это дает нам Tip 1 и Ring 1 как два провода пары # 1, и наконечник 2 и кольцо 2 как два провода пары №2. Две пары окрашены в синий / белый цвет для пары №1. и оранжево-белый для пары №2.

Практически, провода пары №1 синий с тонкой белой полосой, и белый с тонкой синей полосой.Точно так же провода пары №2 оранжевый с тонкой белой полосой, и белый с тонкой оранжевой полосой.

Подключение к устройству сетевого интерфейса

Для большинства домов с одной линией пара 1 используется, а пара 2 — неиспользуемая резервная. Затем вы можете легко добавить вторую линию, соединив пару 2 где капля стыкуется с линией, а затем с помощью Пара T2 / R2 в доме.

Большинство домашних телефонных проводов в США в период с середины до в конце 1900-х годов в доме использовался четырехжильный провод, с отдельными проводами в изоляции зеленого, красного, черный и желтый.Этот четырехжильный провод поддерживает две отдельные линии. Но у подавляющего большинства домов была всего одна линия.

В стандартной первой телефонной линии использовалась пара красный / зеленый, красный для кольца и зеленый для наконечника. Гораздо менее часто используемая вторая линия будет использовать желтый / черный, желтый для кольца и черный для наконечника.

Ethernet / телефонная связь			4-жильный телефонный провод
T1 = белый с синим				T1 = зеленый
R1 = синий с белым				R1 = красный
T2 = белый с оранжевым				T2 = черный
R2 = оранжевый с белым				R2 = желтый

Новые проекты телефонной проводки должны использовать качество витая пара, подобная той, что используется для Ethernet.Кабель категории 5 подойдет, категория 6 было бы излишним, если бы мы просто использовали голос плюс DSL. Категория 5 имеет хорошие характеристики до 100 МГц, 5e имеет более жесткие характеристики перекрестных помех.

Когда вы подключаете кабель Ethernet к NID или устройство сетевого интерфейса, подберите цвета проводов к телефонной компании. От белого с синим до белого с синим и так далее.

Когда вы имеете дело с устаревшей проводкой, уже установленной внутри дома используйте сочетание цветов, показанное выше.

Мы открыли устройство интерфейса телефонной сети, чтобы найти грязь, мусор и старые осиные гнезда.

Линия телефонной компании поступает из пластиковый канал внизу. Этот канал был окрашен в кирпично-красный цвет. Конец части кабеля, удерживающий его внешний пластиковый кожух обмотан черной изолентой.

Пара проводов №1 зацикливается на верхней части коробки и назад вниз. Эта пара синего цвета с тонкой белой полосой, и белый с тонкой синей полосой.

Пара проводов №2, оранжево-белая, намотана рядом конец срезанной куртки, где наматывается изолента последние пару дюймов внешнего пиджак.

Пара проводов №1 подключается к клеммам на обоих концах. черного пластикового блока. Центральная клемма — это земля, на которой вы подключаете толстый зеленый провод в оболочке от телефонной компании и тяжелая проволока, вот с бежевой курткой, ведущий к заземляющему стержню.

Красная / зеленая пара проводов с прорезями для лопаток соединяет к этим двум клеммам, ведущим вниз всего на несколько дюймов к модульному домкрату.

Там четырехжильный шнур длиной всего несколько дюймов имеет модульная заглушка на одном конце, а на другом конце ведет к 4-контактный блок.

Это позволяет отсоединить короткую модульную перемычку и подключите телефон, проверяя соединение на NID.

Винтовые клеммы в левом нижнем углу — это места, где линии ведущий в дом подключаю.

Очистка клемм в Устройство сетевого интерфейса

Телефонные звонки в этот дом могут расстраивать со всем шумом на линии. Шипение, треск, треск. К одному добавочному номеру был подключен старый факсимильный аппарат. Джек и неисправный автоответчик на другом, но я думаю, что коррозия в сетевом интерфейсе имел довольно много общего со всем шумом на линии.

Мы отключили и выкинули сломанный старый ФАКС и автоответчик, а потом почистил терминалы в сетевом интерфейсе.Это решило проблему шума!

Латунные стойки, гайки и плоские шайбы были сильно корродированные. Я открутил гайки и снял их, и плоскими шайбами, а затем очистил каждую стойку обернуть вокруг него тонкую стальную вату и скручивая его туда-сюда.

Я также очистил поверхности гаек и плоских шайб. Столбы просто входят в тяжелый пластиковый блок. На самом деле это не само соединение, они позволяют соединение должно быть выполнено с помощью их резьбы для нажатия провода, плоские шайбы и гайки вместе.

Я почистил и начал собирать правую стойку. Пост слева по-прежнему требует особого внимания.

Лучшее решение: замените устройство сетевого интерфейса!

Гораздо лучшее решение — просто заменить сеть интерфейсное устройство! Этот был заменен на телефонную компанию, в комплекте с их голубым герметиком.

Левая сторона коробки — это сторона телефонной компании. Справа сторона потребителя, где можно подключитесь к терминалам, предоставленным телефонной компанией.

Фильтры для разделения сигналов голоса и данных

Обычные голосовые вызовы используют узкую полосу звуковых частот, примерно до 4 кГц. Сигналы данных DSL имеют более высокие частоты. Мы должны отправить сигналы данных DSL на порты, где Будут установлены модемы и компьютеры DSL, предотвращая сигналы DSL не создают помех для телефонов.

Так называемые сетевые подключения DSL обычно ADSL или асимметричная цифровая абонентская линия. Асимметрия — это разница между пропускная способность восходящего и нисходящего потоков. Проще говоря, вы можете загружать данные в свой дом намного быстрее. чем вы можете вытолкнуть из него данные. Это нормально для большинства пользователей, поскольку вы предпочитаете, чтобы загрузки и прямые трансляции имеют большую пропускную способность. Исходящий трафик, такой как отправка электронной почты, может немного уйти медленнее, но обычно вас это не беспокоит, потому что вы не доставляют неудобств.

Частоты	Использование
0-4 кГц	Голос
26.075 — 138 кГц	Данные восходящего потока
138 — 1104 кГц	Данные в нисходящем направлении

Типичные системы ADSL используют диапазоны частот, как в этот стол. Это обеспечивает полосу пропускания около 1 МГц для нисходящего потока. (Интернет в дом) сигнализация и чуть более десятой части из них для восходящей сигнализации (от дома к Интернету).

Нижний конец сигналов данных может вызвать много шипение, если вы пытались позвонить во время DSL moden включен.Вам нужен DSL-фильтр , а — просто фильтр нижних частот.

L1, L2	6,8 мГн
L3, L4	10 мГн
C1	0,022 мкФ, 400 В
C2	0,015 мкФ, 400 В

Есть два способа фильтрации телефонных сигналов в DSL. параметр.Во-первых, чтобы установить фильтр DSL у каждого телефона. Каждый фильтр представляет собой небольшой модуль с очень коротким кабелем; вы подключаете фильтр к разъему, а затем подключаете телефон в фильтр.

Альтернативой было бы создание одного фильтра, например один показан здесь. Подключите его сетевую сторону к сетевому интерфейсу, и подключите все гнезда для голосовых линий к его телефонному порту. Сигналы DSL будут заблокированы на этих портах, поэтому вы можете подключить только DSL-роутер и компьютер к нефильтрованным гнездам.

Схема, показанная здесь, является классической, но значения компонентов не критичны. Значения индуктивности и емкости могут быть где угодно. из того, что показано здесь, через как минимум 2 раза эти значения. Убедитесь, что конденсаторы рассчитаны как минимум на 200 вольт, так как напряжение звонка представляет собой серию импульсов номинально около 80 вольт.

Подключение домкратов

Вам необходимо подключить кабель Ethernet к сетевому интерфейсу. хотя бы к одному разъему, где модем DSL и компьютер будет установлено.

Возможно, сейчас удобное время для переподключения другого телефона. разъемы, и вы также можете использовать для этого кабель Ethernet.

Сначала снимите внешнюю куртку и разделите четыре пары проводов. Вы найдете синие, оранжевые, зеленые и коричневые пары. Каждая пара представляет собой витую пару проводов того же цвета, что и одна белая полоса, а другая белая с цветной полосой.

Вы просто воспользуетесь синей и оранжевой парами, обрезать или сложить зеленые и коричневые пары.Телефонные разъемы, вероятно, будут иметь цвета старой телефонии, так что сопоставьте вещи соответствующим образом:

Ethernet / телефонная связь			4-жильный телефонный провод
T1 = белый с синим				T1 = зеленый
R1 = синий с белым				R1 = красный
T2 = белый с оранжевым				T2 = черный
R2 = оранжевый с белым				R2 = желтый

NAT или преобразование сетевых адресов Логика IP-маршрутизации Основы интернет-безопасности

Проверьте свои гнезда при их подключении.Не забывайте везде использовать DSL-фильтр , кроме , где вы подключаете DSL-маршрутизатор.

Когда вы будете готовы проверить подключение к Интернету, помните, что вы делаете , а не , используете там DSL-фильтр!

Воспользуйтесь ссылками справа, если хотите узнать больше о сети и как ваш дом теперь подключается к Интернету. Логика IP-маршрутизация ретранслирует пакеты данных шаг за шагом из вашего дома через Интернет. NAT или Трансляция сетевых адресов позволяет подключить несколько компьютеров к одному DSL-роутеру, при этом защищая их всех от активных зондов извне.

Также ознакомьтесь с введением в Интернет-безопасность.

Где нельзя ставить тумбы для телекоммуникационных компаний

Сделайте , а не , поместите их туда, где был этот. Херндон, Вирджиния. Это было прямо по дороге, петляющей через офисные парки, где встревоженные пассажиры достигают скорости около 50 миль в час. несмотря на то, что это почти вдвое превышает опубликованный лимит.

И особенно , а не , где тротуарная рампа позволяет легко съехать с дороги во время текстовых сообщений и врезаться в бедный пьедестал.По крайней мере, пьедестал замедлил или остановил машину достаточно, чтобы защитить дерево.

Сетевые кабели Другие технические темы Радио, распространение, частоты

---

Размер области просмотра: ×
Протокол: HTTP / 1.1
Крипто: TLSv1.2 / ECDHE-ECDSA-AES256-GCM-SHA384

© автор: Боб Кромвель Май 2021 года. Created with vim а также ImageMagick, размещен на FreeBSD с участием Nginx.
Как партнер Amazon, я зарабатываю на соответствующих покупках.
Связаться | Политика конфиденциальности | Пароль root

Телефонное соединение и проводка RJ11

RJ11 — это регистровый разъем с 6 разъемами (6P6C), обычно используемый для аналоговых телефонных линий, факсимильных линий и модемов. Настоящий RJ11 — это разъем 6P2C. Зарегистрированный разъем — это стандартизация, созданная для описания физического разъема, а также его проводки, и конкретно относится к разъему, но в значительной степени используется в промышленности также для обозначения модульных вилок. В 1934 году, когда Bell Company имела монополию на телефонную промышленность, телефонная компания владела всем, что связано с телефонами.Это означает, что Белл владел кабелем, проводкой внутри дома и самим телефоном; когда они сделали это, не было возможности подключить что-либо к телефонной линии, потому что телефоны были подключены напрямую к сетевому кабелю.

Поскольку Белл владел всем, не было необходимости стандартизировать кабельные соединения, чтобы другие компании могли создавать свои собственные продукты. В конце концов, в результате усилий двух компаний, пытающихся закрепиться в телефонной индустрии, Carter Phone (1956) и Hush-a-Phone (1968), правительство США пришло к выводу, что Bell Company действительно имеет незаконную монополию и что правила должен был быть установлен на место в.Теперь телефонная компания владеет только кабелем, обеспечивающим эту услугу, и из-за этого Bell пришлось разработать универсальный стандарт для соединения глобальной сети (WAN) с локальными сетями (LAN) в каждом здании. Ответственность телефонной компании заканчивается прекращением связи в месте, называемом Минимальная точка входа (MPOE). Именно в MPOE телефонная компания терминирует свой кабель, после чего частные компании создают подключения к этому кабелю, чтобы включить телефонные и / или интернет-услуги.

Наконечник и кольцо

Наконечник и кольцо — это термин, который все еще используется сегодня, и его все еще можно встретить сегодня, но он возник в первые дни телефонии. Когда появились телефонные сети, вместо машины был человек-оператор. Оператор получал вызов от кого-то в сети, к которой он был напрямую подключен, а затем подключал этот вызов к другой сети. У оператора было две вилки для подключения телефонного кабеля, называемые наконечником и кольцом, очень похоже на то, как есть два разъема на современном RJ11, наконечник был заземляющим кабелем, а кольцо передавало напряжение.Сегодня у нас есть маршрутизаторы и коммутаторы, которые выполняют работу обычного человека-оператора.

Подключение разъема RJ11

Шесть проводов в разъеме RJ11 разделены на 3 пары: первая — с синими и белыми полосами, вторая — оранжево-белыми, а третья пара — зелено-белыми. Комбинация этих проводов обычно передает данные или голос. В одной телефонной линии используется только одна пара проводов. Для двух телефонной линии используются две пары, а третья пара проводов может использоваться для третьей линии.Большинство модемов коммутируемых компьютеров обычно подключаются к разъему RJ11 для подключения к Интернету или локальной сети. Гнезда RJ11 обычно используются для подключения факса, модема и телефона. Штекер RJ11 также можно вставить в гнездо RJ45.

.
