Схема подключения трамблера ваз 2106. Схема подключения трамблера ВАЗ 2106: особенности системы зажигания карбюраторного двигателя

Как устроена система зажигания ВАЗ 2106. Из каких компонентов состоит схема подключения трамблера. Какие бывают неисправности системы зажигания. Как правильно установить и отрегулировать бесконтактное зажигание на ВАЗ 2106.

Устройство системы зажигания ВАЗ 2106

Система зажигания карбюраторного двигателя ВАЗ 2106 состоит из следующих основных компонентов:

• Трамблер (распределитель зажигания)
• Катушка зажигания
• Свечи зажигания
• Высоковольтные провода
• Коммутатор (для бесконтактной системы)
• Датчик-распределитель (для бесконтактной системы)
• Генератор
• Аккумуляторная батарея
• Выключатель зажигания

Трамблер является ключевым элементом, распределяющим высокое напряжение по свечам в нужной последовательности. Катушка зажигания преобразует низкое напряжение бортовой сети в высокое, необходимое для образования искры.

Схема подключения трамблера ВАЗ 2106

Схема подключения трамблера ВАЗ 2106 включает следующие соединения:

• От катушки зажигания к центральному контакту крышки трамблера
• От боковых контактов крышки трамблера к свечам зажигания
• От контакта «минус» катушки к прерывателю трамблера
• От контакта «плюс» катушки к замку зажигания
• Провод на тахометр от дополнительного вывода катушки

При вращении кулачка трамблера происходит размыкание контактов прерывателя, что вызывает появление высоковольтного импульса в катушке зажигания. Этот импульс через бегунок и боковые контакты крышки подается на свечи зажигания.

Особенности бесконтактной системы зажигания

Бесконтактная система зажигания (БСЗ) имеет ряд преимуществ по сравнению с контактной:

• Отсутствие механического износа контактов
• Более стабильные характеристики искрообразования
• Увеличенный ресурс работы
• Улучшенный запуск двигателя
• Снижение расхода топлива

В БСЗ вместо механических контактов используется электронный коммутатор, управляемый датчиком Холла в трамблере. Это позволяет более точно выдерживать момент и длительность искрообразования.

Основные неисправности системы зажигания ВАЗ 2106

Наиболее распространенные проблемы, возникающие в системе зажигания ВАЗ 2106:

• Нарушение зазоров между электродами свечей
• Износ или загрязнение контактов прерывателя
• Пробой высоковольтных проводов
• Неисправность катушки зажигания
• Выход из строя коммутатора в БСЗ
• Нарушение регулировки опережения зажигания
• Окисление контактов в электрических соединениях

При возникновении перебоев в работе двигателя в первую очередь необходимо проверить состояние высоковольтных проводов, свечей и контактов в системе зажигания.

Установка бесконтактной системы зажигания на ВАЗ 2106

Для установки БСЗ на ВАЗ 2106 потребуются следующие компоненты:

• Бесконтактный трамблер (например, 38.3706)
• Коммутатор (36.3734 или аналог)
• Катушка зажигания (27.3705)
• Комплект высоковольтных проводов
• Жгут проводов для подключения БСЗ

Порядок установки:

1. Снять старый трамблер, отсоединив провода
2. Установить новый бесконтактный трамблер
3. Заменить катушку зажигания
4. Установить коммутатор в подкапотном пространстве
5. Подключить жгут проводов согласно схеме
6. Установить новые высоковольтные провода
7. Отрегулировать начальный угол опережения зажигания

Регулировка зажигания на ВАЗ 2106

Правильная регулировка зажигания критически важна для нормальной работы двигателя. Основные этапы:

1. Прогреть двигатель до рабочей температуры
2. Установить поршень 1-го цилиндра в ВМТ на такте сжатия
3. Совместить метки на шкиве коленвала и крышке ГРМ
4. Ослабить крепление трамблера
5. Повернуть корпус трамблера до момента размыкания контактов
6. Зафиксировать трамблер в этом положении
7. Проверить и при необходимости отрегулировать угол опережения

Точная регулировка производится по работе двигателя на разных режимах с помощью стробоскопа.

Преимущества модернизации системы зажигания ВАЗ 2106

Установка бесконтактной системы зажигания на ВАЗ 2106 дает следующие преимущества:

• Повышение мощности и крутящего момента двигателя
• Улучшение динамики разгона автомобиля
• Снижение расхода топлива на 5-10%
• Облегчение запуска двигателя в холодное время года
• Увеличение ресурса свечей зажигания
• Снижение токсичности выхлопных газов
• Уменьшение вибраций двигателя на холостом ходу

Модернизация системы зажигания позволяет существенно улучшить эксплуатационные характеристики автомобиля ВАЗ 2106 при относительно небольших затратах.

Выбор компонентов для тюнинга системы зажигания

При модернизации системы зажигания ВАЗ 2106 рекомендуется использовать следующие компоненты:

• Катушка зажигания с пониженным сопротивлением (например, BERU ZS211)
• Силиконовые высоковольтные провода с низким сопротивлением
• Иридиевые или платиновые свечи зажигания
• Электронный коммутатор с изменяемой характеристикой
• Датчик Холла повышенной чувствительности

Использование качественных компонентов позволит максимально раскрыть потенциал двигателя ВАЗ 2106 и повысить его эффективность.

Описание бесконтактного (электронного) зажигания на ВАЗ 2106, установка и настройка » Авто центр ру

Как показывает практика, большинство владельцев отечественных авто производят ремонт своих «ласточек» своими руками. Поэтому большая часть возможных проблем, которые могут произойти при работе двигателей, автовладельцам известна. В этой статье мы расскажем о том, что представляет собой зажигание автомобиля ВАЗ 2106 — как правильно выставить бесконтактное зажигание и какие неисправности для него характерны.

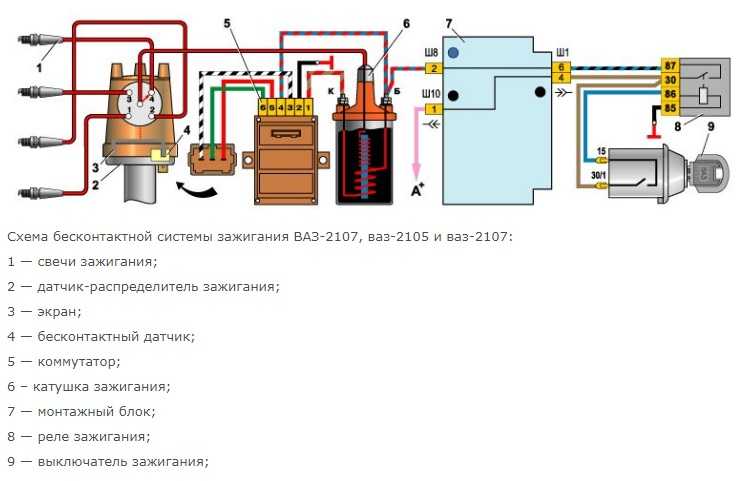

Схема

Схема зажигания на шестерочном двигателе включает в себя следующие компоненты:

1. Сам распределительный узел.
2. Свечи.
3. Так называемый экран.
4. Бесконтактный регулятор.
5. Катушка.
6. Генераторное устройство.
7. Выключатель зажигания.
8. АКБ.
9. Коммутаторное устройство.

Схема системы зажигания ВАЗ 2106

Возможные неисправности

Электронное зажигание ВАЗ не может вечно работать правильно.

Рано или поздно в работе системы появляются неисправности:

• обрыв проводки между распределительным устройство и коммутатором;
• поломка бесконтактного регулятора;
• обрыв проводки между коммутаторным узлом и выключателем либо непосредственно катушкой;
• выход из строя коммутатора;
• поломка выключателя зажигания;
• плохой контакт или окисление наконечников высоковольтных кабелей;
• выход из строя либо зависание контактного уголька в крышке распределительного устройства;
• утечка напряжения через трещины или другие повреждения трамблера, также этому могут способствовать нагар и влага, скапливающиеся на внутренней стороне крышки;
• выход из строя резистора в роторе трамблера;
• поломка самой катушки;
• выход из строя свечей зажигания, обусловленный их износом или механическими воздействиями;
• выходу из строя трамблера в целом может способствовать неправильное подключение высоковольтных проводов;
• некорректная работа двигателя может быть обусловлена слишком большим зазором между электродами свечей;
• ослабление пружин грузов регуляторного устройства опережения (автор видео — канал Евгений Александрович).

Инструкция по установке

Итак, если вам нужно выставить электронное зажигание на ВАЗ 2106 для обеспечения нормальной работы цилиндров и двигателя в целом, мы готовы вам помочь в этом.

Порядок выставления бесконтактного зажигания (БСЗ) следующий:

1. Сначала отключается от бортовой сети аккумулятор, после чего производится демонтаж крышки распределительного устройства с высоковольтными кабелями. Один из высоковольтников необходимо отключить от катушки.
2. При помощи кратковременных включений стартерного устройства необходимо установить бегунок трамблера в положение перпендикулярно силовому агрегату. Схема бесконтактного зажигания, вернее, его регулировки, подразумевает именно такое расположение устройства.
3. Сделав это, нужно выставить метку расположения распределителя на самом моторе. Чтобы сделать метку, используйте маркер. Далее, необходимо выкрутить гайку, которая фиксирует сам прерывательный узел, для этого потребуется гаечный ключ на 13. Сделав это, можно отключить кабель, который соединяет узел с катушкой, это обязательно нужно сделать перед демонтажем.
4. Производится установка нового прерывателя в систему на мест старого.
5. Далее, корпус узла необходимо повернуть таким образом, чтобы средняя отметка на его корпусе была совмещена с установленной отметкой на двигателе, которую вы нанесли ранее. После этого можно затянуть гайку фиксации нового трамблера и надеть на него крышку. После установки крышки производится подключение высоковольтных кабелей.
6. Произведите замену катушки на новую, для нормальной работы новой системы оптимально использовать новую катушку.
7. Далее, подключите всю необходимую проводку к этому компоненту. Для правильного подключения вам может потребоваться схема электронного зажигания ВАЗ 2106. Завершающим этапом будет монтаж коммутатора, его можно поставить в любое удобное место. При помощи брели необходимо просверлить соответствующие отверстия и, используя саморезы, зафиксировать устройство.

1. Отключите провод от катушки.

2. Установите трамблер так, как показано на фото.

3. Установите новый прерыватель.

Как выставить зажигание?

После того, как двухконтурное зажигание на ВАЗ 2106 было установлено, для нормальной работы двигателя его надо правильно настроить. Без этого мотор будет работать с перебоями, доставляя неудобства владельцу авто.

Как правильно выставить угол опережения зажигания:

1. Сначала нужно открутить свечку первого цилиндра, для этого понадобится свечной ключ, а затем пальцем или резиновой пробкой необходимо закрыть отверстие.
2. При помощи специального ключа необходимо прокрутить коленчатый вал до того момента, пока поршень не начнет двигаться вверх — в это время в цилиндре произойдет такт сжатия.
   О такте сжатия вы сможете узнать по тому, как из свечного отверстия выстрелит пробка. Если вы закрыли отверстие пальцем, то сможете почувствовать, как его выдавливает. Коленвал необходимо проворачивать, пока риска на его шкиве не будет совмещена с риской на крышке газораспределительного механизма. Если транспортное средство эксплуатируется на 92 ил 95 топливе, то вал нужно совместить со средней меткой. Если бензин менее качественный, то его нужно совместить с самой длинной отметкой.
3. Далее, необходимо отсоединить фиксаторы, после чего произвести демонтаж крышки трамблера. После того, как вы провернули коленчатый вал, ротор трамблера должен самостоятельно развернуться в определенное положение. При нем внешний контакт будет направлен в сторону первого цилиндра на крышке трамблера. После того, как все отметки будут совмещены, необходимо обратить внимание на сам узел — попробуйте провести визуальную линию через фиксаторы крышки. Эта линия в идеале должна пройти по оси силового агрегата, если это не так, то регулируйте дальше.
4. Выкрутите гайку, которая фиксирует трамблер, после чего сам узел необходимо повернуть вверх. Путем вращения оси ротора, нужно поставить ее параллельно в отношении оси мотора. Выставите трамблер и затяните гайку фиксации, только не до конца. Только после выполнения всех этих действий начинается непосредственно регулировка, для которой мы будем использовать контрольную лампочку.
5. Лампочка подключается так: один проводок от нее должен идти на вывод катушки, который, в свою очередь, соединен с кабелем трамблера. Что касается второго провода, то его нужно подключить к массе, то есть к кузову двигателя или корпусу силового агрегата.
6. Включите зажигание и проверните трамблер по часовой стрелке, делайте это медленно, чтобы не упустить момент, пока не перестанет гореть контролька. Если лампочка не горит изначально, то необходимость регулировки отпадает.
7. После этих действий следует провернуть трамблер против часовой стрелки. Когда лампочка начнет гореть, трамблер следует зафиксировать в данном положении. Гайку крепления узла нужно будет затянуть до конца. Выполнив эти действия, зажигание нужно выключить, а крышку распределительного узла следует установить обратно.
