Как правильно подключить выключатель с подсветкой. Какие схемы подключения существуют. Какие бывают виды подсветки выключателей. В чем особенности монтажа и подключения выключателей с подсветкой.
Виды выключателей с подсветкой и их особенности
Выключатели с подсветкой позволяют легко найти клавишу в темноте и повышают удобство использования. Существует несколько основных видов таких выключателей:
- С неоновой лампой — простая и надежная конструкция, но потребляет больше энергии
- Со светодиодной подсветкой — экономичный и долговечный вариант
- С люминесцентной подсветкой — яркое свечение, но хрупкая конструкция
При выборе стоит учитывать не только внешний вид, но и совместимость с типом ламп в светильнике. Некоторые виды подсветки могут вызывать мерцание энергосберегающих и светодиодных ламп.
Схемы подключения выключателя с подсветкой
Существует несколько основных схем подключения выключателей с подсветкой:
Стандартная схема
В этой схеме подсветка подключается параллельно контактам выключателя:
- Фазный провод подключается к одной клемме выключателя
- Вторая клемма соединяется с проводом, идущим к светильнику
- Подсветка подключается параллельно между клеммами
Это простая и распространенная схема, но она может вызывать слабое свечение некоторых типов ламп в выключенном состоянии.
Схема с дополнительным резистором
Для устранения проблемы со свечением ламп в схему добавляется ограничивающий резистор:
- Резистор 100-150 кОм подключается последовательно с подсветкой
- Это снижает ток через лампу в выключенном состоянии
Такая схема более универсальна и подходит для большинства типов ламп.
Пошаговая инструкция по подключению выключателя с подсветкой
Чтобы правильно подключить выключатель с подсветкой, следуйте этой инструкции:
- Обесточьте электрическую цепь
- Снимите старый выключатель, если он есть
- Определите фазный и нулевой провода с помощью индикаторной отвертки
- Подключите фазный провод к клемме выключателя
- Соедините вторую клемму с проводом, идущим к светильнику
- Подключите элементы подсветки согласно выбранной схеме
- Закрепите выключатель в монтажной коробке
- Проверьте надежность соединений
- Установите декоративную рамку
- Включите питание и проверьте работу выключателя
Соблюдение этой последовательности обеспечит правильное и безопасное подключение.
Особенности подключения двухклавишного выключателя с подсветкой
Двухклавишные выключатели с подсветкой имеют некоторые особенности при подключении:
- Каждая клавиша управляет отдельной цепью освещения
- Фазный провод подается на общую клемму выключателя
- От двух других клемм провода идут к разным светильникам
- Подсветка подключается к каждой клавише отдельно
При подключении важно правильно определить общую клемму и не перепутать провода к светильникам. Это обеспечит корректную работу обеих клавиш.
Подключение проходных выключателей с подсветкой
Проходные выключатели позволяют управлять освещением из нескольких мест. Их подключение имеет свои нюансы:
- Используются специальные трехконтактные выключатели
- Между выключателями протягиваются дополнительные провода
- Подсветка подключается к каждому выключателю отдельно
- Важно точно соблюдать схему подключения
Правильное подключение проходных выключателей с подсветкой требует внимательности, но значительно повышает удобство управления освещением.
Советы по выбору и установке выключателей с подсветкой
При выборе и монтаже выключателей с подсветкой учитывайте следующие рекомендации:
- Выбирайте выключатели известных производителей с сертификатами качества
- Учитывайте тип используемых ламп при выборе схемы подключения
- Не экономьте на качестве проводов и клемм
- Используйте изоляционные материалы для защиты соединений
- При сомнениях обратитесь к профессиональному электрику
Соблюдение этих советов поможет обеспечить надежную и безопасную работу выключателей с подсветкой.
Возможные проблемы при подключении и их решение
При подключении выключателей с подсветкой могут возникнуть некоторые проблемы:
- Слабое свечение ламп в выключенном состоянии — добавьте ограничивающий резистор
- Подсветка не работает — проверьте правильность подключения и исправность элементов подсветки
- Мерцание энергосберегающих ламп — используйте схему с конденсатором
- Нагрев выключателя — проверьте качество соединений и соответствие нагрузки
Большинство проблем решается корректировкой схемы подключения или заменой неисправных элементов. При серьезных неполадках лучше обратиться к специалисту.
Заключение
Подключение выключателя с подсветкой — несложная, но ответственная задача. Правильный выбор схемы и аккуратный монтаж обеспечат надежную и безопасную работу. Соблюдение инструкций и рекомендаций поможет избежать проблем и наслаждаться удобством использования подсвеченных выключателей.
как подключить выключатель с подсветкой, сделанной своими руками
Всем привет!
Представляю вашему вниманию обзор на достаточно редкий для Муськи товар — кнопку с фиксацией и подсветкой. Для меня удивительно, что на такой классную и достойную любого DIY-проекта вещь здесь так мало обзоров.
Много технических подробностей не обещаю (да и откуда им тут взяться), но о впечатлениях расскажу подробно. Ну-с, начнем:)
Этим обзором начинаю цикл обзоров о товарах, которые я заказал для постройки первого для меня DIY-проекта и при этом очень масштабного. Но всех секретов пока раскрывать не стану:)
Первой пришла кнопка. Парадоксально, но она была заказана последней и дошла за 23 дня. Отправлена была быстро, на всем пути следования трекалась — за это продавца однозначно рекомендую.
Для любителей треков
Выбиралась кнопка довольно мучительно — для проекта требовалась качественная кнопка черного цвета с подсветкой и фиксацией диаметром 19 мм или чуть больше. Подходящие нашел:
— ELEWIND за $6,75
— ONPOW за $7,05
В моем понимании это слишком большая цена за кнопку. Пришлось искать компромиссный вариант меньшего размера и нашел эту кнопку. Отмечу, что у указанных выше производителей также имеются кнопки диаметром 16 мм, но и они стоят дороже выбранного мной варианта. В тоже время у Huijun (производителя обозреваемой кнопки) в ассортименте отсутствуют аналогичные по конфигурации кнопки бо льших размеров.
Упаковка и распаковка
Пакет внутри дополнительно обложен «пупыркой».
В живую кнопка оказалась меньше, чем рассчитывал — все-таки первоначальный выбор размера был правильным. Нажимать удобно только кончиком указательного пальца, большим пальцем это сделать куда сложнее, особенно обладателям крупных рук. Диаметр движимой части кнопки 13,5 мм. Остальные размеры представлены на странице с товаром в магазине и у меня нет достаточно точного инструмента, чтобы их проверить.
Фото для сравнения размеров:
У продавца имеются кнопки с подсветкой желтого, красного, синего, зеленого и белого цвета с напряжением в 12, 24 и 220 вольт в любых сочетаниях. В описании товара продавец указывает, что при заказе нужно в комментарии уточнить требуемую комбинацию, иначе по умолчанию отправят красную на 220 вольт. Мной был выбран вариант кнопки с зеленой подсветкой на 220 вольт.
При 220 вольтах подсветка существенно ярче — при комнатном освещении хорошо различима, а в темноте вообще «прожектор»:)
Пробовал подключать кнопку к источникам в 12 и 24 вольта — ожидаемо подсветка горит одинаково тускло, при комнатном свете еле различимо, на солнце, думаю, будет не видно совсем. Но и смысла в подсветке на солнце нет, а в темноте даже в таком состоянии подсветка горит достаточно ярко.
Подсветка красивая, равномерного приятно зеленого цвета. Если всматриваться, то середина с символом включения горит чуть ярче, чем ободок, но в глаза это не бросается.
Так как кнопка с фиксацией, то при нажатии кнопка фиксируется внутри (всегда ваш, кэп:)) на глубине около 2 мм. Фиксация четкая, ничего не болтается, но сам щелчок по звуку какой-то не серьезный. При повторном нажатии (т.е. разжатии) ход кнопки совсем не большой — около 1 мм, после чего она отпружинивает в исходное положение.
При макросъемке заметно, что на движимой части кнопки имеются две царапины — они были изначально, то есть это брак. Ругаться с продавцом не стал, все-таки это Китай — заявленные функции кнопка выполняет и на том спасибо:) Трепать нервы себе и продавцу в данном случае считаю бессмысленным.
Как понятно из описания корпус кнопки изготовлен из металла. Не известно из какого точно металла, но опытным путем выяснил, что он не магнитится — вероятнее всего это алюминий. Кнопка легкая, толщина стенок кажется тонкой, как будто это пластик покрытый фольгой, но думаю что впечатление обманчиво из-за использования легкого материала.
Гайка также выполнена из металла, только, в отличии от кнопки, неокрашенного.
Качество гайки неплохое, крутится и затягивает она уверенно, но на резьбе можно увидеть дефекты литья.
Так же у кнопки имеется уплотнитель — тоненькое (около 1 мм или меньше) резиновое кольцо. Резина нормальная, снятие и надевание пережила.
Теперь перейдем к коммуникациям (ох, как громко это сказано в данном случае). На кнопке располагается 5 контактов: два из них, правый и левый, помеченные + и — отвечают за подсветку; остальные 3 отвечают за переключение — в отжатом состоянии соединены NC и C, в зажатом — NO и C. Данный тип кнопки называется 1NO/1NC.
Подсветка кнопки не зависит от её состояния — всегда включена при подключении питания к + и -, но если нужно, чтобы она включалась только во включенном состоянии, то это легко сделать по следующей схеме:
Подсветка потребляет около 0,06 ампера при постоянном напряжении 12 вольт и около 0,005 ампера при переменном напряжении 220 вольт (не уверен, что в последнем случае было произведено корректное измерение, так как сила тока плавно менялась от -0,005 до 0,005; расскажите, как правильно?).
На этом, пожалуй, остановлюсь. Кнопка мне понравилась и даже не смотря на наличие некоторого брака захотелось купить таких еще для будущих проектов. Правда на мой взгляд стоить она должна раза в 3 дешевле, но, видимо, процесс её изготовления достаточно трудоемкий.
Спасибо за внимание!
Планирую купить +87 Добавить в избранное Обзор понравился +59 +117
В любом доме, оборудованном электроосвещением, имеются выключатели. Чтобы в темное время суток можно было легко включить свет, выключатель часто оборудуют подсветкой, которая выполнена таким образом, что светится в то время, когда освещение в помещении выключено.
Перед тем, как подсоединить выключатель с подсветкой, необходимо уточнить вид светильника. Это связано с тем, что подсветка хорошо работает только с лампами накаливания и галогенными лампами. Для светильников, имеющих пускорегулирующие устройства, использование выключателей с подсветкой не рекомендуется.
Выключатель с подсветкой отличается от обычного только тем, что внутри его находится индикатор подсвечивания. Этот индикатор может представлять собой неоновую лампу или светодиод с ограничивающим резистором. Схема выключателя с подсветкой довольно проста.
Индикатор подсоединяется параллельно выводам выключателя. При отключении выключателем осветительной прибора индикатор подсветки оказывается подключенным к нулевому проводу сети через малое сопротивление и загорается. При включении освещения схема индикатора оказывается закороченной и он гаснет.
В случае включенного индикатора осветительная лампа не горит, так как необходимый для ее нормальной работы ток, проходящий через схему индикации, недостаточен.
По функциональному признаку есть с подсветкой, кнопочные и другие редко встречающиеся виды.
Порядок установки — все просто и лаконично
Схема подключения выключателя с подсветкой основана на следующей последовательности действий:
- обесточивается цепь освещения.
Для надежности отсутствие напряжения проверяется с помощью пробника или мультиметра; - в проем в стене устанавливается и закрепляется коробка для выключателя. При замене старого — сначала производится его демонтаж;
- с выключателя снимается клавиша и производится подключение силовых проводов. Параллельно кабелям подключаются выводы индикатора подсветки;
- корпус выключателя устанавливается в коробку и закрепляется с помощью винтов;
- производится включение сети и выключателя, его подсветки и сети освещения.
Для надежности отсутствие напряжения проверяется с помощью пробника или мультиметра;Подсветка для выключателя своими руками
Как видно из предыдущего материала, установка выключателя с подсветкой — не слишком сложная задача. Кроме того, вполне по силам самому переделать обычный выключатель для этих целей. Подсветка на светодиоде своими руками — наиболее распространенный вариант в современных условиях.
Схема такой подсветки состоит из светодиода, ограничивающего резистора и диода, включенного параллельно светодиоду для его защиты от пробоя обратным напряжением.
Для отечественного светодиода типа АL307 красного должен иметь номинал в 100 кОм и мощность не менее 1 Вт. В качестве защитного можно использовать диод типа КД521. Недостатком схемы является большая мощность, которая может составлять до 1 кВт-часа в месяц.
Для экономии электроэнергии можно использовать схему, в которой для ограничения тока светодиода используется емкостью в 1 мкФ. Последовательно с конденсатором включается ограничивающий ток его заряда резистор (100-500 Ом).
Недостаток такой схемы состоит в использовании конденсатора с большими габаритами, что может затруднить установку схемы в выключатель.
Недостаток схем подсветки на светодиоде состоит в том, что такие схемы работают хорошо только для ламп накаливания. Если светильник имеет , то при наличии такой схемы подсветки они при отключенном выключателе будут мигать и светиться. При наличии в светильнике светодиодов схема подсветки на них вообще не работает. Это связано с большим сопротивлением светодиодного светильника.
Для управления раздельными источниками света из двух, трех и более мест в помещениях, коридорах и лестничных площадках внедряется . Сделать это не так уж сложно, особенно имея под рукой детальное пошаговое руководство по установке.
Одним из способов автоматического включения света есть подключенные к лампочкам , которые реагируют на любое передвижение в радиусе его видимости.
Более простая и надежная схема на неоновой лампе включает, кроме самой лампы, последовательно включенный резистор с сопротивлением в 0,5- 1,0 мОм.
Монтаж выключателя с самодельной подсветкой простой.
Лампочка или светодиод крепится на корпусе выключателя с помощью клея, а в клавише просверливается небольшое отверстие для света.
Подключение такого индикатора подсветки производится таким же образом, что и промышленного.
Выводы :
- Для увеличения комфорта при включении освещения в темноте используется выключатель с подсветкой.
- Схема подсветки может быть выполнена на светодиоде или неоновой лампе. При выборе типа подсветки необходимо учитывать вид светильника.
- Установка выключателя с подсветкой довольно проста и мало чем отличается от подключения простого выключателя.
- Простота схемы подсветки позволяет модернизировать обычный выключатель и сделать из него выключатель с подсветкой.
При выборе типа подсветки необходимо учитывать вид светильника.Особенности подключения выключателя с подсветкой на видео
Сегодня применение выключателя с подсветкой обуславливается характером осветительного устройства. Так к примеру, они абсолютно противопоказаны для компактных люминесцентных ламп, для осветительных приборов с электронными пусковыми регуляторами, а также для некоторых светодиодных элементов.
К примеру, специалисты утверждают, что использовать выключатель с подсветкой нельзя для светодиодных лент, к которым питание подводится от специальных блоков. Также нельзя применять такие выключатели и в комплексе с приборами, которые питаются от источников с пониженным бытовым напряжением.
Впрочем, и при непосредственном подключении светодиодных ламп в сеть с напряжением в 220В предполагает отсутствие выключателя с дополнительной подсветкой.
Специалисты утверждают, что это явление труднообъяснимое. Читайте руководство по подключению трехфазного счетчика .
Как подключить выключатель с подсветкой?
При самостоятельном подключении выключателя с подсветкой, необходимо пользоваться специальной схемой. Так в стандартном случае, для подключения выключателя с подсветкой использую специальную схему подключения.
Данная электрическая схема сводится к тому, чтобы выполнить правильную установку светодиода.
В положении «Выкл» ток будет двигаться через резистор с сопротивлением от 100 до 150 кОм. После этого пройдет через светодиод. Стоит отметить, что от пробоя напряжением светодиод защищен специальным диодом.
Внимание! Оптимальная амперная характеристика для светодиода, применяемого для установки в выключатель – 3мА.
Существует еще несколько вариаций монтажа данного оборудования. Единственное, что при этом необходимо помнить – это то, что данный тип выключателей совместим только со стандартными лампами накаливания.
Так нередко используют схему подключения одноклавишного выключателя с подсветкой такого вида:
При необходимости подключить трехклавишный выключатель с подсветкой используют такую схему подключения:
Если нужно выполнить монтаж двухклавишного выключателя, то стоит применить немного иную схему:
Чтобы выполнит подключение выключатель света с подсветкой стоит помнить один момент: главный недостаток – это максимальный показатель потребления 1 кВт*ч в течение месяца.
Инструкция:
- Концы, направленные вниз подключают к клеммам.
- Схема данного типа не предполагает использование паяльного устройства. Все держится на скрутах.
- Для того, чтобы повысить полезный показатель КПД можно подключить конденсатор. Вместо конденсатора можно применять резистор (100 до 500 Ом). Читайте .
При подключении двойного выключателя с подсветкой нужно в стандартную схему подключить резистор с номинальным напряжением в 25 Вт.
В том случае, если применяются выключатели Legrand, то стоит уделить внимание особенностям технического характера: нужно использовать соответствующие напряжению подводящие провода и лучше всего при формировании единой системы запаивать соединения.
Если же применяется выключатель с подсветкой компании Viko, то стоит уделить особое внимание типу диода, который будет выполнять защитную функцию. При монтаже схемы следует тщательно пропаять все стыки и соединения. Это позволит увеличить период эксплуатации прибора.
Как отключить подсветку?
Если потребность в подсветке выключателя по каким-либо причинам отпала, то необходимо ее отключить. Самый простой вариант предполагает следующие манипуляции:
Этот вариант весьма прост и не требует каких-либо особых навыков от человека, выполняющего отключение осветительного элемента.
Неисправности
При эксплуатации оборудования данного типа пользователь может столкнуться со следующими неисправностями.
К примеру, это может быть проблема механического характера, тогда элементы прибора необходимо подвергнуть замене. Ознакомиться с обзором инфракрасных обогревателей с терморегулятором для дачи .
В том случае, если поломка является электрической, то нужно будет разобрать устройство полностью, проверить работу лампочки и целостность подводящих электричество проводов. При анализе поломки следует обесточить устройство.
В магазинах часто можно встретить выключатели, в которые уже встроена подсветка. Однако просто так менять установленный выключатель вряд ли кто-то захочет. Но искать в темноте клавишу на ощупь тоже не всегда удобно.
Практичность выключателей с подсветкой
Выключатель с подсветкой, схема подключения которого практически такая же, как и у обычных выключателей, стал очень популярен. Любой, кому надоело искать выключатель в ночной темноте, может внести в это устройство небольшие изменения, даже если у него нет специальных знаний в электрике.
В любой выключатель можно вставить светодиод, используя довольно простые схемы.
Между собой доступные схемы различаются своими характеристиками, а не только комплектацией. Например, выключатель может не захотеть работать из-за того, что в светильнике установлена светодиодная лампа. Если лампы энергосберегающие, то они могут светиться в темноте или мерцать, что тоже не является правильным результатом.
Схемы подключения выключателей
Существует много приемлемых схем, каждая из которых имеет свои плюсы и свои минусы. Разобраться в существующих схемах подключения светодиодной подсветки в выключатель не сложно.
Например, выключатель с подсветкой, схема подключения которого представлена ниже.
Когда выключатель находится в положении «Выключено», то ток проходит через сопротивление (R1-любое, в диапазоне от 100 до 150 кОм). После сопротивления он проходит через VD2 (светодиод, который при этом светится). Для того чтобы защитить светодиод от напряжения, ставим диод VD1. Особенно хорошо светит при такой схеме подключения резистор с током 3 мА. Если же окажется, что светодиод светится слабовато, то следует уменьшить номинал сопротивления.
Светодиод и диод в этой схеме подойдут любые. Можно и самому рассчитать необходимые параметры резистора. Достаточно всего лишь вспомнить классический закон силы тока.
Рассмотрим еще один выключатель с подсветкой, схема подключения которого крайне проста, но с небольшим недостатком. Дело в том, что она потребляет около 1 киловатта в месяц.
Направленные вниз концы подключаем к клеммам. Если в доме нет паяльника, или по какой-то причине нет желания возиться с этим, то эта схема подходит идеально. Она выполнена на скрутках. Хотя, из соображений безопасности и долговечности прибора, места соединения все же лучше пропаять, а резистор хорошенько заизолировать.

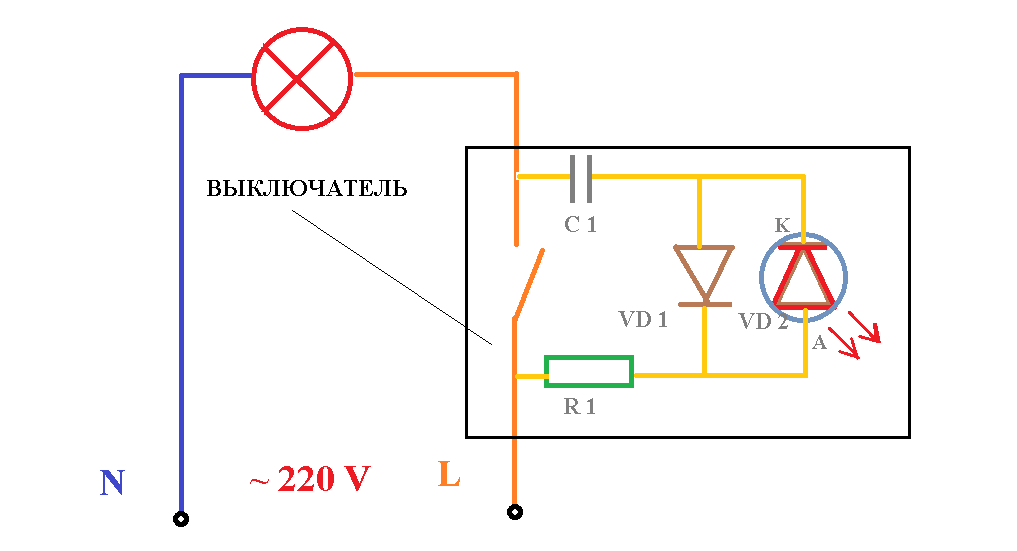

Схема светодиодной подсветки выключателя с конденсатором
Чтобы на порядок повысить уровень свечения, можно использовать конденсатор. А резисторный ток, наоборот сократить до 90-100 Ом. Можно использовать выключатель с подсветкой, схема подключения которого отличается от предыдущей тем, что вместо резистора используется конденсатор.
А резистор (R1) играет роль ограничителя зарядного тока.
Правда, собранная по этой схеме подсветка отличается большими габаритами, но зато отличается крайне низким энергопотреблением — около 0,05 ватт в месяц.
Подключение проходного выключателя
Если рассматривать выключатель Legrand с подсветкой, схема подключения которого находится выше, то необходимо отметить, что он отличается безопасностью использования этой продукции, которая изготовлена из материалов, значительно увеличивающих срок эксплуатации. А о простоте подключения выключателей этой компании и говорить не приходится, настолько все продумано и легко осуществляется.
При изготовлении выключателей используется поликарбонат и оцинкованная сталь. Винты, захваты и суппорт — все это выполнено из этого металла. Из поликарбоната сделаны клавиши, механизмы, корпус и рамка. А это гарантия того, что на протяжении долгого времени выключатель «Легранд» с подсветкой, схема подключения которого крайне проста, не потрескается и не разрушится от солнечного излучения.
Установка двухклавишного выключателя
Двухклавишные проходные выключатели Legrand отличает присутствие пары контактов, независимых друг от друга. При надавливании на клавиши они переключают верхние линии на нижние, и при этом верхние контакты выполнены с отсутствием конечного вывода. А нижние контакты связаны со вторым, таким же проходным выключателем.
Зная, как устроены левая и правая группа контактов, легко понять, как подключить проходной выключатель.
Подключение пары проходных выключателей предельно просто. Фаза, которая выходит из электрического щита квартиры или дома, подается на контакт второго выключателя, в то время как в самих рамках всей группы контакты перемычкой соединены между собой. А те контакты, которые находятся в левой группе, подают ток на независимые друг от друга приборы освещения. Здесь важно учитывать одно правило. Два эти контакта ни в коем случае не должны соединяться между собой. Затем все перекрестные четыре контакта нужно увязать между собой в виде пары.
Выключатели компании Legrand
«Легранд», пожалуй, самый распространенный бренд среди электротехнических приборов, и поэтому большинство предпочитает использовать именно их продукцию, либо близкую к ним, но тоже известных компаний.
Среди продукции, относящейся к электротехнической арматуре, нужно выделить и розетки, подходящие для телевизионных и телефонных сетей — слаботочные, и все они, кроме отменного дизайна, обладают высоким качеством, откуда получили широкую популярность не только в нашей стране, но и во всем мире.
Принцип работы проходных выключателей
Внешне обычный переключатель практически не отличается от проходного и визуально различить их, не раскрывая конструкцию, нельзя. Различие кроется во внутреннем устройстве. Обычный переключатель размыкает или замыкает цепь, несущую электрический ток, а проходной, соединяя одну линию, при этом разъединяет другую. То есть, другими словами, при работе проходного выключателя, какая бы пара клавиш не была бы нажата, выключатель готов к работе.
Нажали левую на одном выключателе — лампочка погасла. Нажали вторую на нем же, либо клавишу на втором выключателе — лампочка снова горит. Это, несомненно, очень удобно.
Иными словами, у обычного одноклавишного выключателя рабочими являются оба контакта, а у проходного аж целых три. Потому что второй контакт, который выступает в роли выходного, соединен со вторым выключателем, парным. А при подключении двухклавишных проходных выключателей количество контактов увеличивается уже до шести.
Если внимательно рассмотреть схему подключения, приведенную ниже, то можно без труда справиться с монтажом любых проходных выключателей и установить все нужные устройства для того, чтобы схема нормально функционировала. Главное — соблюдать технику безопасности, не работать при включенном напряжении в сети и удостовериться, что используется работоспособная схема.
Подключения проходного выключателя с подсветкой
Рассмотрим, пожалуй, самую нетребовательную схему, с помощью которой можно подключить такие выключатели.
Ноль в схеме обозначен синим цветом. Он, попав в распределительную коробку, затем направляется на лампу освещения. Оранжевый провод — это фаза. Он проходит из той же коробки на вход первого из выключателей. Затем на выходах черные провода нужно соединить со входными клеммами второго переключателя. А затем, уже всего одним проводом пройти к лампе.
Двойной выключатель с подсветкой, схема подключения которого идентична рассмотренным, применяется в качестве устройства для управления источниками освещения, которые разнесены друг от друга и могут находиться на значительном расстоянии. Но управлять ими требуется из конкретного места, а порой из двух или трех.
Особенно ощутим эффект комфорта, когда используется двухклавишный выключатель с подсветкой, схема подключения которого прилагается в комплекте, на лестницах, в больших комнатах, когда не хочется вставать, например, с кровати, чтобы выключить в спальне свет. Если выключатель находится у двери — это неудобно перед сном. Поэтому логичней использовать проходной выключатель.
Один устанавливается как обычно, у двери в помещении, а второй около кровати, чтобы можно было выключить свет, не вставая.
Часто используют автоматическую регулировку выключения и включения света. Для этого к лампочкам подключают детекторы, которые реагируют на движение или на звук. Либо на освещение — когда становится темно, лампочка включится самостоятельно и наоборот.
Таким образом, если используется с подсветкой, схема подключения которого уже рассмотрена, а также проходные выключатели с различным количеством клавиш, легко достигаются любые результаты в реализации дизайнерских задумок и проектов. А простота монтажа обуславливает возможность самостоятельного проведения работ, не прибегая к услугам дорогих специалистов.
Как подключить тумблер с четырьмя контактами
Электрика и электрооборудование, электротехника и электроника — информация! Переключатели в электротехнике служат для отключения и включения электрических цепей низкого напряжения поочередно. Например, проходные переключатели предназначены для удобства управления освещением в различных комнатах, лестницах, коридорах.
Такие переключатели электрические монтируют между этажами, возле дверей помещений с несколькими входами.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Выключатель бытовой
- Подключение кнопки 4 контакта с подсветкой
- Мастер выключатель на всю квартиру схема подключения
- Проходной выключатель схема подключения
- Тумблеры ТП1-2
- Как подключить выключатель с одной клавишей: правила и схемы подсоединения
- Прямоугольный переключатель на 2 положения, 4 контакта с подсветкой на 12v
- Подключение люстры своими руками
- Как правильно подключить двухклавишный выключатель света и не допустить ошибок.
- Схема подключения проходного выключателя
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Двухпозиционный переключатель DPST 250v/15a. Aliexpress
Выключатель бытовой
Электроплиты уже давно вошли в наш обиход, но, к сожалению, далеко не все знают, как их подключать. Итак, если Вы приобрели одну из таких плит и собираетесь самостоятельно ее подключить, данная статья вам в этом поможет.
В ней мы, пошагово, постараемся объяснить, как это сделать грамотно, а главное безопасно! Так же стоит отметить, что хоть электроплиты и считаются бытовыми, но потребляют достаточно большую мощность — это стоит учитывать как при монтаже, так и при дальнейшей эксплуатации нагревательных электроприборов в быту.
Перед установкой, внимательно ознакомьтесь с содержанием инструкции по монтажу. Если какие-то пункты вызвали у вас сомнение, то лучше доверить монтаж квалифицированному электрику.
Помните, что гарантия завода производителя не распространяется в случае подключения электроплиты с нарушением правил и норм по монтажу электрооборудования. Предлагаем рассмотреть, как правильно выбрать комплектующие для монтажа: кабель, вилку, розетку, автоматический выключатель.
Подключить электроплиту и духовой шкаф к однофазной, двухфазной, трехфазной сети электропитания напряжением и Вольт своими руками. Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.
Пошаговая инструкция подключения электроплит electrolux ekc электролюкс , zanussi занусси , hansa ханса , gorenje горение , bosch бош , ariston аристон , beko веко , hotpoint, indesit индезит , greta, kaiser кайзер , aeg, норд эп, самсунг к электросети:.
Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.
Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше. Подключение должно осуществляться от отдельного автоматического выключателя.
Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты. Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С. Так же желательно установить и устройство защитного отключения УЗО , которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию.
УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.
Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.
Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты :. Включите автоматический выключатель в распределительном щите квартиры. Мультиметром проверьте наличие напряжения на фазных контактах розетки. Для подключения кабеля к электроплите, на задней ее стороне нужно найти и открутить небольшую крышку, которая закрывает клеммы для проводов.
После того как вы сняли крышку нужно закрепить кабель. Это делается для того что бы избежать случайного выдергивание кабеля из плиты.
Вставьте кабель и закрепите его на корпусе плиты в специальном зажиме. В зависимости от количество фаз питания, подключение проводов осуществляется по-разному. Что бы правильно согласовать подключение плиты к различным сетям питания, в комплекте с клеммной колодкой, идут специальные медные перемычки.
Согласно выбранной Вами схемы, установите перемычки в колодку и затяните винты, где не будут подключаться провода. Очень важно правильно подключить провода на клеммной колодке! В документации и зачастую на самом корпусе, возле крышки, есть схема подключения с различными видами питающей сети. Согласно схеме, которая подходит в вашем случае, подключите провода к клеммам.
Цвет проводов должен соответствовать подключению в вилке и розетке. Первым подключает провод заземления — желто-зеленый, затем нейтральный провод — синий. Затем фазные провода, коричневый и два черных. Здесь главное ничего не напутать, чтобы не вывести оборудования из строя.
После подключения всех проводов, еще раз проверьте схему подключения, убедитесь, что нет ошибок.
Хорошо подтяните зажимные винты. Но помните: во всех плитах разъем выполнены из хрупкого материла, не применяйте больших усилий, иначе Вы можете повредить его. Теперь можно закрыть крышку и завинтить болты крепления.
Перед подключением печи к сети, убедитесь, что схема собрана правильно, все токоведущие части закрыты. Включите автомат и УЗО, проверьте наличие напряжение в розетке. Включите электроплиту в сеть. Согласно инструкции, убедитесь в правильности работы всех ее функций. Видео: видео-инструкция по подключению электроплиты.
В отличие от частного дома или производственного предприятия, в квартире нет возможности подключить электроплиту к трехфазной сети. Поэтому мы будем рассматривать однофазное подключение, используемое квартирах.
Большинство плит имеют следующие клеммы для подключения проводов: L1; L2; L3; N1; N2; и заземляющий контакт. Добрый день купили печку беко GAS ЭТО електрическая, в интрукции написано напряжение, при ее потреблению 7,8 кВт, но у нас дома и мы бы хотели ее подключить на мощность , схема есть как это сделать, но нигде не указано что печка выдержит , на магазине где купили все утверждают что она на ! Дайте совет!
Можно ли устанавливать газовую варочную панель над электрической духовкой? И можно ли проводить провод к духовке под батареей? Купила электроплиту, отдельный кабель 3-х жильный медный, заземление будет в огороде дом частный , розетка 16 амперная, недалеко стоят микроволновка и термочайник, они подсоединяются к другой розетке, пока к 10 амперной.
Вопрос: подойдёт ли розетка 16 амперная к микроволновке и чайнику, кабель для них двухжильный медный? Заземлять их не будем, только электроплиту двухконфортную с духовкой.. Газа у нас нет.
Наталия спасибо за интересный вопрос! Установку боковой поверхностью очень мало кто практикует. И я честно говоря не представляю для чего Вам именно такой способ. Насколько я знаю в нормативах конкретно такого запрета нет. Но главное не нарушайте другие нормативы по технике безопасности. Я живу в квартире где всего лишь 1 фаза и ноль. Прочитал подключение в однофазной сети и не могу разобраться в схеме, подскажите на счет заземления , это надо что ли отдельно делать его или же оно у меня где то имеется?
Так как фазу и ноль я понял как крепить, а вот заземление с откуда взять не догоню. Заземление у вас должно быть. Вы точно уверены, что у вас 1 фаза и ноль? Раскрутите силовую розетку на кухне и проверьте подключены ли там 3 проводка к зажимам… А вдруг….
Статья довольно подробная, но терять гарантию на новую, импортную и мягко говоря недешевую стеклокерамическую плиту от deluxe совсем не хочется, вот и не знаю, вроде у самого руки чешутся попробовать, фазу от заземления отличить могу, тестер есть, что куда подсоединить тоже смутно понимаю, а жена настаивает на вызове специалиста.
Старую, ещё советского производства устанавливал на-раз. Здесь принцип такой же или все по-другому и проще вызвать мастера и не париться? Купили себе новую электрическую плиту со стеклокерамическим покрытием.
Мастера вызывать не стали подключал сам. Сложного ничего нет. Плюс, минус и земля три провода. Все провода имеют свой цвет не запутаешься. Решился сам на такой шаг потому что дом новый вся проводка должна быть по гостам и сечение и материал. Уже 3 месяца пользуемся и духовкой и панелью все норм. Хотим поставить на кухню гранитную столешницу и самим уже подключить электроплитку.
Всё пункты статьи понятны, но возникает вопрос, как лучше вырезать место в такой столешнице? Чтобы вырезать место в столешнице под электрическую плиту Вам понадобится из инструментов — электродрель и электролобзик. Потом открываете инструкцию, которая идет с плитой и смотрите монтажные размеры по которым нужно вырезать место в столешнице.
Делаете разметку с помощью линейки и карандаша.
И дальше действуете уже дрелью и электролобзиком! Если навыков нет, то лучше, конечно, вызвать мастера. Как подключить плиту к электричеству, автор правильно написал. А вот куда заземление кидать? Я поставил розетку на три провода, завел через отдельный автомат питание к счетчику.
А заземление на корпус подъездного щитка не стал выводить. У нас в доме уже ноль отгорал, до вольт в розетке было. Подскажите выход? Здесь все очень сильно зависит, какой дом.
Подключение кнопки 4 контакта с подсветкой
Если подключать по моим схемам то при включении тумблера загорается светодиодная лента и лампочка в тумблере, при отключении всё выключается…хочу попробовать как то сделать чтоб лампочка в тумблере загоралась от включения габаритов! Если кому то подробней схему нарисовать обращайтесь…. Я как-то делал, что при выкл. Состоянии горит, а при вкл. Не горит. А вот как.
Тумблер ТВ – четырехполюсный переключатель (выключатель) на 2 группа тумблеров ТВ состоит из нормально замкнутых контактов 1–2, 3–4 .
Мастер выключатель на всю квартиру схема подключения
Забыли пароль? Форум Общие форумы Общие вопросы Как подключить 4-контактный тумблер с подсветкой? Страница 1 из 2 1 2 Последняя К странице: Показано с 1 по 20 из Как подключить 4-контактный тумблер с подсветкой? Опции темы Подписаться на эту тему…. Denis Mozin. Как подключить 4-контактный тумблер с подсветкой, чтобы работала подсветка тумблера. Tommy G.
Проходной выключатель схема подключения
Трехклавишный выключатель света предназначен для управления тремя контурами освещения. Причем в каждом из контуров может быть любое количество лампочек — одна, две, три и более. Подключение необходимо начинать с подсоединения проводов к выключателю в монтажной коробке. А для этого его сперва необходимо разобрать. Подключение проводов к выключателю Снимаете клавиши с выключателя.
Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен?
Тумблеры ТП1-2
Любая электронная схема начинается с обеспечения требуемого питания.
Для обеспечения удобства и надёжности во многих приборах используются тумблера с подсветкой. Задача тумблера проста — включить, выключить или переключить что либо. Тумблер главным образом является миниатюрным механическим выключателем или переключателем. Используется практически везде, где необходима электрическая коммутация цепей управления в электронных и механических приборах и устройствах.
Как подключить выключатель с одной клавишей: правила и схемы подсоединения
Схема подключения проходного выключателя с 2х мест и ее конструкции значительно расширяют возможности управления осветительными системами. В спортивных, концертных залах, на стадионах, длинных коридорах и туннелях можно одним из двух мест управлять освещением. Расположенные на разных сторонах объекта выключатели избавляют от необходимости переходов к единственной точке управления. С одним выключателем может сложиться ситуация, когда придется проходить к выходу в темноте по длительному маршруту, с многочисленными препятствиями рискуя свернуть себе шею.
При подключении проходных выключателей, достаточно подойти к ближайшему выключателю от выхода и погасить свет во всем помещении. Внешний вид переходного выключателя не имеет особых признаков отличия от обычных корпусов. Принципиальные изменения изделия скрыты внутри, разница в контактной схеме. Задача простого выключателя замкнуть или разомкнуть цепь в одной точке, проходной выключатель при изменении положения клавиши размыкает одну цепь и сразу подключает другую.
К каждому из этих контактов подключены провода. Чтобы Вход 1 от ПВ-1 подключен к фазе, а ПВ-2 подключен к арматуре освещения. Другой конец Угловые переключатели типа тумблера изготавливаются по двум схемам.
Прямоугольный переключатель на 2 положения, 4 контакта с подсветкой на 12v
Обычные выключатели, которые установлены у нас дома, способны включать и отключать освещение из одного места. Согласитесь что люстру, которая находится в спальне, можно включить только выключателем, который находится там же. Но что делать, если требуется необходимость управлять одним светильником из разных комнат одновременно.
Подключение люстры своими руками
ВИДЕО ПО ТЕМЕ: Переключатель клавишный KCD3-101/N 15А 250В
Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков и проводов к выключателю и будем обсуждать. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу или фазы и ноль, что делать с заземлением. Если проводка уже сделана, на потолке торчат два, три или четыре провода. Провод заземления есть в домах новой постройки или недавно отреставрированных.
В магазинах часто можно встретить выключатели, в которые уже встроена подсветка.
Как правильно подключить двухклавишный выключатель света и не допустить ошибок.
В статье речь пойдет о способах подключения одной, двух и более лампочек в одному и двухклавишному выключателям, рассмотрены схемы, которые упростят ход работ. Общую схему электрификации помещения условно можно разделить на две части — питающую потребителей и обеспечивающую освещение. В первом случае все просто — от распределительного щита кидается проводка, при надобности она разделяется , благодаря чему создаются ветки, и подводится к розеткам, посредством которых осуществляется подключение потребителей к электросети. В случае с организацией освещения помещения, то не все так просто, поскольку необходимо создание ветви, предусматривающую возможность обесточивания элементов освещения — лампочек. Для этого в схеме предусмотрены выключатели рубильники , задача которых — при надобности прервать и восстанавливать цепь подачи напряжения на потребителя. Для нормального функционирования освещения в помещении и обеспечения безопасности, существуют определенные схемы подключения осветительных приборов через выключатели к электросети.
Причем разновидностей их несколько, что позволяет организовать подключение лампочек согласно предусмотренной планировке.
Схема подключения проходного выключателя
Электрическая проводка любого помещения, будь то огромный загородный дом или небольшая хозяйственная постройка подвал, гараж, дачный домик , включает в себя основные три элемента — выключатель, розетку и лампочку. Пока они остаются актуальными всегда и везде. При ремонтах, стройках или перепланировках вы обязательно с ними столкнётесь. Поэтому не лишними будут элементарные знания электротехники — что собою представляет схема подключения выключателя и розетки, как она работает и какие для её монтажа потребуются материалы и инструменты?
Метрический 3-позиционный тумблер — StewMac
Инструкции по установке и подключению трехпозиционного тумблера, включая схемы для Les Paul, SG, Jimmy Page Les Paul и других гитар с двумя звукоснимателями.
И-1217
Этот двухполюсный трехпозиционный переключатель обычно используется для Les Paul ® и других гитар с двумя звукоснимателями.
Примечания по проводке
Уменьшите нежелательные электрические помехи, используя экранированный коаксиальный кабель для более длинных участков проводки (например, соединение между элементами управления и выходным разъемом). Коаксиальный кабель содержит центральный «горячий» проводник, экранированный внешней оплеткой, используемой для заземляющего провода.
Для коротких соединений между компонентами используйте стандартный неэкранированный провод. Обычно белый провод используется для «горячего», а черный — для «массы» моста.
О наших комплектах
Комплекты электропроводки Stewart-MacDonald содержат черный и белый неэкранированные провода, а также экранированный коаксиальный кабель. Дополнительный черный провод включен для заземления моста.
#1802 Комплект проводки для гитары с двумя звукоснимателями
Эта схема подходит для любой гитары с двумя звукоснимателями, хамбакерами, синглами или их комбинацией (общая громкость, основной тон).
Комплект проводки #0133 Les Paul и комплект проводки #0125 SG
Альтернативная проводка регулятора громкости так что вы можете смешивать громкость звукоснимателей независимо друг от друга. Это решает проблему среднего положения селекторного переключателя, при котором уменьшение громкости одного регулятора влияет на оба звукоснимателя.
#0126 Комплект проводки JPLP
Комплект проводки JPLP (Jimmy Page Les Paul) позволяет вам обрезать бриджевый звукосниматель с помощью двухтактного регулятора тембра. Другая особенность проводки JPLP заключается в том, что в среднем положении селектора звукоснимателей бриджевый звукосниматель не совпадает по фазе с нековым звукоснимателем.
В этой установке бриджевый хамбакер не может быть двухпроводным звукоснимателем. Датчик должен иметь 3 или 4 жилы, а также экран или неизолированный провод. Следуйте спецификациям производителя вашего звукоснимателя и подключите последовательное соединение (обрезное) к двухтактному потенциометру, как показано на схеме. Подключите оголенный провод и типичный «горячий» провод к земле (обычно к задней части регулятора громкости). Затем подключите стандартный заземляющий провод к входному наконечнику регулятора громкости бриджевого звукоснимателя. Это должно дать вам противофазный звук в среднем положении. Если нет, просто поменяйте местами горячий и заземляющий провода бриджевого звукоснимателя.
Связанные предметы
Метрический тумблер
Прямоугольный метрический тумблер
Комплект проводки для гитары Gibson® Les Paul®
Комплект проводки JPLP для Gibson® Les Paul®
Комплект проводки для 2 звукоснимателей с тумблером
Горшки альфа-контроля
Керамические колпачки для гитары
СКИДКА В 20!
Выходной разъем Switchcraft
Подключение коммутатора к Arduino
цвет провода
Фактический провод самолета преимущественно белого цвета.
Также используются красный и синий.
Мне нравится использовать разные цвета для разных устройств.
Вот, в этих примерах. Я использовал синий для переключателей, черный для заземления.
Красный для +5 В, желтый для светодиодов и серый для сервоприводов и т. д.
Цвет провода
Цвет провода
ПЕРЕКЛЮЧЕНИЕ И ПЕЧАТНАЯ ПИНА
Учебное пособие по проводке и основам для Mobiflight и Prosim с использованием Ardunio Mega
Подключение коммутатора в симуляторе — одна из самых простых вещей, которых вы можете достичь. Это отличная отправная точка и доказательство концепции для любого начинающего энтузиаста.
Тип переключателя не имеет значения. От больших тумблеров до крошечных тактильных переключателей — все они будут работать с Arduino, Mobiflight и Prosim. Большие тумблеры используются везде в 737. От потолка до MIP. Тактильные переключатели 12 мм и 6 мм используются внутри различных панелей, и я обнаружил, что те, которые оснащены светодиодами, очень хорошо работают, помогая подсвечивать различные кнопки.
Покупать на eBay оптом из Китая очень дешево. В конце концов, даже если вам не нужна копия Boeing, у вас все равно может быть 50 переключателей на каждом Arduino, чтобы управлять ими по своему усмотрению.
Переключатель и кнопка — расположение контактов
Каждый переключатель может иметь еще два контакта/ножки/клеммы. Один всегда будет заземлен или известен как общий (штырь). Этот контакт будет подключен к земле Arduino. Если используется более одной кнопки/переключателя, заземления могут быть соединены последовательно.
Другие контакты (PIN1 и PIN2) на схеме можно подключить к любому другому контакту на Arduino Mega; контакты с 2 по 53.
Переключатель и кнопка — ВКЛ. — ВЫКЛ.
Простой выключатель ON-OFF, обычно имеет два контакта. Тип кнопки может быть с фиксацией или мгновенным.
С этим типом переключателя действительно не имеет значения, какой контакт назначен на землю.
После того, как проводка будет завершена, можно переходить непосредственно к программированию Mobiflight и Prosim.
Если вам нужна помощь в этом, посмотрите видео на YouTube; Helimech Episode 25 или посетите страницу программирования кнопок на этом веб-сайте.
Несмотря на то, что на Arduino Mega доступно 52 контакта, Mobiflight имеет ограничение программного обеспечения, ограниченное 50 переключателями. Два других контакта можно использовать для других устройств, таких как светодиоды, энкодеры или сервоприводы.
Переключатель и кнопка — ВКЛ — ВЫКЛ — ВКЛ
Переключатель ВКЛ-ВЫКЛ-ВКЛ похож на два переключателя ВКЛ/ВЫКЛ вместе, но может выбирать только одно из двух состояний. Обычно в середине есть общий штифт, используемый для заземления. Два других контакта используются для подключения к Ardunio Mega (контакты 2-53).
НАЧАЛО РАБОТЫ
Вы прочитали и скачали руководство?
Посмотреть здесь:
На схеме справа показано подключение светодиодного тактильного переключателя.
Какой провод использовать?
Несколько лет назад мне повезло: мы изменили наш парк вертолетов.
Это означало, что у меня были сотни метров выброшенного многоразового авиационного провода. Этот провод намного превосходит все, что можно найти из Китая на eBay. Номер детали:
55A0811-22-9
Это 22 AWG, но 24 AWG также будет работать с элементами Arduino 5V.
Переключатель и кнопка — 2 ИЛИ БОЛЕЕ ПЕРЕКЛЮЧАТЕЛЕЙ
Подключение нескольких переключателей
Затем можно добавить до 50 переключателей. Я показал только два переключателя, чтобы упростить схемы. Но принцип тот же. Вы можете видеть, как земля просто прикована гирляндой. Это сделано для того, чтобы проводка обратно к Arduino была минимальной. Станки уже могут быть довольно большими с 52 проволоками.
Земля с гирляндной цепью
На Arduino Mega есть только 3 или 4 земли для подключения всех ваших устройств.
Иногда проще соединить все заземления в конфигурации гирляндной цепи. Связывание устройств с одним и другим с помощью единого заземления Arduino Mega.
Другим способом может быть использование разделительной платы с общей линией заземления.
Но за счет последовательного заземления кабельный жгут может значительно сократиться.
Поворотные переключатели — от 1 до 12 контактов
Поворотные переключатели
В модели 737 Sim используются два основных типа поворотных переключателей.
A 12-позиционный (45 градусов) однополюсный переключатель
A 8-позиционный (30 градусов) однополюсный переключатель
одиночный штифт посередине, а НЕ 2 или 3 три!
Электропроводка Поворотные переключатели очень похожи на приведенные выше примеры. Эти переключатели могут иметь до 13 контактов на переключателе. Возможно, вам не понадобятся все эти булавки. Каждый поворотный переключатель обычно поставляется со стопорным кольцом, которое можно вставить спереди. Есть 11 позиций, чтобы соответствовать ему.
