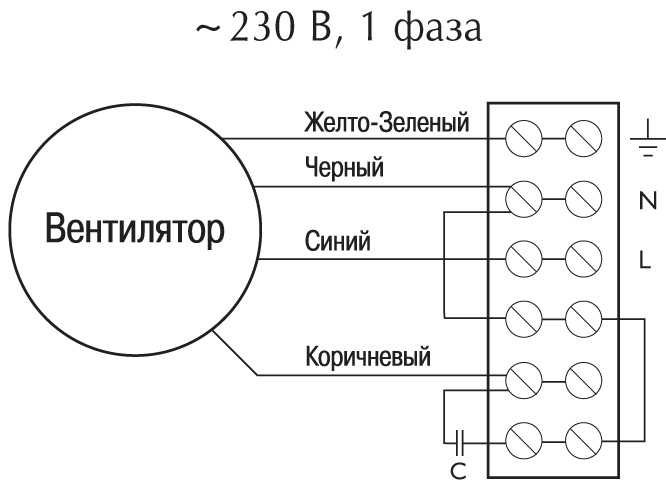

Схема подключения вентилятора. Схема подключения потолочного вентилятора: пошаговая инструкция по установке

Как правильно подключить потолочный вентилятор. Какие провода нужно соединить. Какие бывают схемы подключения. На что обратить внимание при монтаже.

Содержание

Что такое потолочный вентилятор и как он работает

Потолочный вентилятор — это устройство для охлаждения помещения, которое крепится к потолку и имеет вращающиеся лопасти. Основные компоненты потолочного вентилятора:

  • Электродвигатель
  • Корпус
  • Лопасти (обычно 3-5 штук)
  • Монтажная пластина для крепления к потолку
  • Провода для подключения к электросети

Принцип работы потолочного вентилятора заключается в преобразовании электрической энергии в механическую. Когда на электродвигатель подается ток, он создает магнитное поле, которое заставляет вращаться вал двигателя вместе с прикрепленными к нему лопастями. Вращающиеся лопасти создают поток воздуха, который охлаждает помещение.

Цветовая маркировка проводов потолочного вентилятора

Для правильного подключения потолочного вентилятора важно знать назначение проводов разного цвета:


  • Белый — нейтральный провод, подключается к заземлению
  • Черный — фазный провод для подачи питания на двигатель вентилятора
  • Красный — фазный провод для подключения освещения (если есть)
  • Зеленый — заземляющий провод для защиты от скачков напряжения

Знание цветовой маркировки проводов позволит выполнить подключение правильно и безопасно. Все соединения нужно делать в распределительной коробке.

Пошаговая инструкция по подключению потолочного вентилятора

Чтобы подключить потолочный вентилятор, выполните следующие шаги:

  1. Отключите электричество на щитке.
  2. Снимите старый светильник, если он есть.
  3. Установите монтажную пластину вентилятора на потолок.
  4. Подвесьте корпус вентилятора на монтажную пластину.
  5. Соедините провода вентилятора с проводами в распределительной коробке:
    • Белый с белым (нейтраль)
    • Черный с черным (фаза вентилятора)
    • Красный с красным (фаза освещения, если есть)
    • Зеленый с зеленым (заземление)
  6. Закрепите декоративный колпак вентилятора.
  7. Установите лопасти вентилятора.
  8. Включите электричество и проверьте работу вентилятора.

При подключении важно соблюдать технику безопасности и следовать инструкции производителя.


Основные схемы подключения потолочного вентилятора

Существует несколько вариантов схем подключения потолочного вентилятора в зависимости от конфигурации:

1. Подключение через один выключатель

Самая простая схема, когда вентилятор и освещение (если есть) включаются одним выключателем. Требуется 3-жильный кабель от выключателя к вентилятору.

2. Раздельное управление вентилятором и светом

Используются два отдельных выключателя — для вентилятора и освещения. Нужен 4-жильный кабель от распределительной коробки к вентилятору.

3. Подключение с диммером

Позволяет регулировать скорость вентилятора. Требуется специальный диммер для вентиляторов и 4-жильный кабель.

Выбор схемы зависит от желаемого функционала и имеющейся проводки в помещении.

Особенности подключения потолочного вентилятора со светильником

Если потолочный вентилятор оснащен встроенным светильником, его подключение имеет некоторые особенности:

  • Используется дополнительный красный провод для подачи питания на лампу
  • Нужен двойной выключатель или два отдельных выключателя
  • Можно использовать диммер для регулировки яркости света
  • Требуется 4-жильный кабель от распределительной коробки

При подключении важно правильно соединить провода вентилятора и светильника, чтобы обеспечить их раздельную работу.


Типичные ошибки при подключении потолочного вентилятора

При самостоятельном подключении потолочного вентилятора часто допускаются следующие ошибки:

  • Неправильное соединение проводов по цветам
  • Отсутствие заземления
  • Слабая фиксация проводов в клеммах
  • Использование обычного диммера вместо специального для вентиляторов
  • Подключение к электросети без отключения напряжения

Чтобы избежать этих ошибок, внимательно изучите схему подключения и инструкцию к вентилятору. При отсутствии навыков электромонтажа лучше обратиться к специалисту.

Советы по безопасному подключению и эксплуатации потолочного вентилятора

Для безопасной установки и использования потолочного вентилятора соблюдайте следующие рекомендации:

  • Всегда отключайте электричество перед началом работ
  • Используйте изолированный инструмент
  • Проверяйте надежность всех соединений
  • Не перегружайте электросеть
  • Периодически проверяйте крепление вентилятора
  • Очищайте лопасти от пыли
  • При появлении посторонних шумов или вибрации отключите вентилятор

Соблюдение этих простых правил обеспечит долгую и безопасную работу потолочного вентилятора в вашем доме.



Схема подключения вытяжного вентилятора — инструкция по установке, порядок соединения проводов

Ванная является местом, где должно всегда быть чисто. При плохой работе вентиляции добиться этого условия невозможно. В таком случае комната становится рассадником плесени и грибка. Важно разобраться с возможностями установки климатических приборов.

Схема подключения вытяжного вентилятора имеет несколько вариантов, в зависимости от условий его эксплуатации.

Содержание статьи

  • 1 Принцип подключения вентилятора к электросети ванной комнаты
  • 2 Схема подключения вытяжного вентилятора в ванной
    • 2.1 Вентилятор со встроенным выключателем
    • 2.2 Подключение через выключатель
    • 2.3 Вентилятор со встроенным таймером
    • 2.4 Прибор со встроенным датчиком влажности
    • 2.5 Управление вентилятором посредством включения/выключения освещения

Принцип подключения вентилятора к электросети ванной комнаты

Подключить вентилятор к электросети несложно, поэтому сразу после приобретения устройства можно начинать монтаж. При работе следует соблюдать меры безопасности. Для этого перед подключением в электрощите отключают соответствующий автомат.

На электрическом кабеле, с которым придется работать, не должно быть напряжения.

Приборы для вытяжки имеют несколько контактов. Среди них стоит выделить:

  • L — фаза;
  • N — ноль;
  • PE — земля;
  • LT — контакт таймера.

Их можно найти за лицевой защитной панелью. Чтобы снять крышку, достаточно открутить шурупы.

Какая будет выбрана схема подключения вытяжки, зависит от модели вентилятора и типа помещения.

Большинство схем касается трехпроводной проводки с заземлением. При наличии старой, двухпроводной электропроводки со схемы выпадает проводник заземления.

Особенности стандартного подключения контактов устройства:

  • Земля и ноль подсоединяются напрямую с распределительной коробки.
  • Фаза подключается с той же скрутки после выключателя, с которой уходит фазный кабель на прибор освещения.

Можно подсоединить кулер параллельно светильнику. Для этого от него берут фазу, землю и ноль для подключения к вентилирующему устройству.

Важно! Устройства для вытяжки следует подключать к сети через легкоплавкие предохранители в распределительном щитке.

Схема подключения вытяжного вентилятора в ванной

Подключение вентилятора в ванной осуществляется в соответствии с разными схемами. Они зависят от количества функций устройства и особенностей его работы.

Вентилятор со встроенным выключателем

Эта схема является наиболее простой. При ее выборе достаточно подвести питающие кабели к устройству, на котором уже имеется выключатель. Такой способ является самым ограниченным по функционалу. Контролировать работу прибора придется вручную.

Подключение через выключатель

Такой способ является самым распространенным. Для управления работой устройства используют дополнительный выключатель. Его устанавливают у входа в комнату. Замыкающий контакт находится между клеммником и проводом фазы. Ноль подсоединяется напрямую.

Вентилятор со встроенным таймером

Схема подключения вытяжного вентилятора с таймером не отличается сложностью. Отличительной особенностью таких приборов является возможность выключения спустя некоторое время после нажатия на клавишу выключателя. Это происходит благодаря работе встроенного таймера. Фазу в этом случае подсоединяют с контактом LT напрямую и с L через выключатель.

Прибор со встроенным датчиком влажности

Существует 2 способа подключения приборов, оборудованных датчиком влажности. Один из них предназначен для автоматического режима работы.

  • На клемму N подводят ноль.
  • На L — фазу.
  • Вентилятор подключают как через выключатель, так и напрямую.

Прибор будет работать постоянно, если влажность в помещении сохраняется выше 60%. Если она опускается до 50%, устройство отключается. В этом режиме таймер не задействуется.

Второй вариант схемы подключения подразумевает расширенный режим работы. Как в и в предыдущем варианте, на L подводится фаза, на N — ноль. Между клеммой 1 и L устанавливают перемычку, на которую монтируют выключатель.

При замыкании цепи устройство включается и работает определенное время, при условии, что влажность ниже 50%. Если она выше, прибор будет продолжать работать до понижения уровня влаги до нормальных показателей. Только потом включается таймер.

Управление вентилятором посредством включения/выключения освещения

В этом случае вытяжной вентилятор включается при включении источника света. Выключить его можно одновременно с лампочкой или отдельно — если установлен двух/трехклавишный выключатель. Последний вариант более практичен.

Выключатель устроен из защитной крышки и рабочей части. В отверстие устанавливают подрозетник. Затем проводят подключение:

  • Одна клемма представляет собой входящий контакт, к которому подключают фазную жилу питающей сети.
  • Вторая клемма — выходящий контакт, соединяемая с фазой вентилятора.

После подключения проверяют надежность соединений.

После в подрозетнике фиксируют рабочий механизм и устанавливают защитную крышку с клавишей.

Когда необходимо установить двухклавишный выключатель, у такого прибора можно найти два выходных контакта. Один из них соединяют с вентилятором, а второй — с осветительным оборудованием.

В распределительной коробке следует провести такие соединения:

  • Жилу N от питающей сети подключают к нулевой жиле вытяжки.
  • Фазу питания соединяют с входящим контактом выключателя.
  • Фазную жилу вентилятора соединяют с жилой провода, идущей с выходящего контакта выключателя.

При установке двухклавишного выключателя инструкция по соединению проводов в распределительной коробке предполагает такие действия:

  • Нулевую жилу питания соединяют с нулем осветительного прибора.
  • Фазу светильника подсоединяют с жилой провода, идущей со второго выходящего контакта выключателя.

Такую работу можно выполнять быстро и без предварительной подготовки.

Подключение вентилятора к сети ванной комнаты — довольно простая работа, если знать схемы соединения проводов. При наличии дополнительных функций устройства требуется подводить отдельные жилы.

ventsyst

Установка и подключение вентилятора в ванной комнате и санузле

Вентиляторы для ванных комнат и санузлов – это незаменимые устройства, которые позволяют контролировать основные показатели микроклимата в этих помещениях. К таким факторам относится, в частности, не только чистота воздуха, которым дышит человек, но и его относительная влажность.



Современные вытяжные вентиляторы, которые предлагает компания Vortice Украина, представлены в различных типах и комплектациях. В ассортименте нашего интернет-магазина Вы можете найти как стандартные настенные вентиляторы, так и модели с таймерами задержки, датчиками влажности и т. д. Широкий ассортимент компании позволяет выбрать вентиляторы для вытяжек на любой вкус и кошелек, для реализации самых специфичных проектов. Оборудование фирмы Vortice подойдет и для бытовых потребителей, и для промышленного или коммерческого использования.



Помимо важности выбора самого вентилятора стоит отметить и значимость установки и подключения данного устройства. Зачастую именно схема подключения вентилятора становится основной проблемой. Следует учитывать, что вентилятор может подключаться совместно с освещением, датчиками движения или влажности и пр. Определиться со схемой подключения нужно еще до того, как сам вентилятор будет приобретен. В инструкции к вытяжным вентиляторам уже есть схемы, по которым можно их подсоединить к сети. Однако если Вы не обладаете достаточным количеством знаний о том, как это сделать, рекомендуем обратиться за помощью к специалистам в этой сфере.





Классическая схема подключения вентилятора



Традиционно вытяжные вентиляторы Vortice в ванных комнатах и санузлах могут быть подключены либо автономно, либо совместно с выключателем освещения. Второй вариант является достаточно удобным, потому как вентилятор выключается, когда пользователь уходит из комнаты и тушит свет. В данном случае исключается возможность того, что человек забудет про вентилятор, вместо этого устройство самостоятельно прекратит свою работу.



Подключение вентилятора производится по простой схеме: к клемме N подводится ноль, а к L – фаза. При этом вентилятор непрерывно работает, пока в ванной комнате наблюдается высокая влажность (более 60%). Когда же этот показатель приходит в норму и опускается к оптимальному значению (около 40-50%), вентилятор выключается. Это первый вариант стандартного подключения без использования выключателя света.



Второй вариант состоит в следующем: к клемме N подводится ноль, а к L – фаза, но между клеммой L и клеммой 1 устанавливается соединение с выключателем для размыкания/замыкания цепи. При включении освещения вентилятор начинает работать и устанавливает оптимальный уровень влажности. Даже если свет уже выключен, вентилятор будет работать до тех пор, пока влажность не установится на необходимом уровне.



Подключение вентилятора с таймером



Организовывая подключение вытяжного вентилятора Vortice с таймером, следует учитывать несколько особенностей. В первую очередь, в схеме подключения должен быть предусмотрен еще один фазный провод, выходящий из распределительной коробки. Насчет подключения к выключателю, то оно происходит так же, как и в традиционной схеме.



Вентиляторы с таймером – это устройства, которые позволяют управлять временем своей работы: встроенный таймер обеспечивает задержку выключения прибора на определенный период (в среднем от 5 до 35 минут). То есть пользователь на свое усмотрение устанавливает, когда вентилятору необходимо прекратить работу после нажатия выключателя света.



Схема подключения вентилятора с таймером приведена ниже:





Каким образом подключить вентилятор с таймером и гигростатом?



Кроме таймера задержки выключения, вытяжные вентиляторы Vortice могут быть оборудованы датчиками влажности – гигростатами. Такая функция позволяет наиболее точно регулировать показатель относительной влажности воздуха в ванной комнате или санузле.



Датчик влажности срабатывает в тот момент, когда в помещении фиксируется отклонение данного параметра от оптимальных показателей. Тогда вентилятор приводится в движение и решает эту задачу.



Схема подключения вентилятора Vortice с таймером и датчиком влажности имеет следующий вид:





Непосредственный монтаж вентилятора



После того, как все необходимые подключения вентилятора к сети произведены, можно приступать к самому монтажу вытяжного вентилятора. В зависимости от его типа (настенный, оконный, стандартной или скрытой установки и т.д.) и диаметра делается отверстие, соединяющее вентилятор напрямую с улицей или воздуховодом. Корпус вентилятора помещается в подготовленное отверстие и крепится при помощи шурупов, жидких гвоздей и т. п. Далее закрепляется передняя панель и вентилятор готов к использованию. Стоит также отметить, что существуют определенные требования к размещению, к примеру, настенных вентиляторов – их следует монтировать на расстоянии не менее 50 мм от потолка. Другие особенности установки уточняйте в инструкции к вентилятору или же у специалистов.



Компания Vortice Украина – это не только интернет-магазин вентиляционного оборудования. Это еще и проектно-монтажная организация, которая сможет предоставить Вам грамотный проект системы вентиляции и установить приобретенное оборудование по всем требованиям качества и в кратчайшие сроки. По всем интересующим вопросам обращайтесь к нашим специалистам по контактному номеру: (044) 331-13-27.

Схема подключения потолочного вентилятора

: полное руководство

Знания

Знайте все о схеме подключения потолочного вентилятора

Что такое потолочный вентилятор?

Потолочный вентилятор — лучшее механическое изобретение, которое охлаждает людей физически. Он был изобретен в конце 1800 года. Вентилятор крепится к потолку и использует три вращающихся лопасти, которые вращаются за счет мощности электродвигателя, покрытого металлическим листом. И именно поэтому он известен как потолочный вентилятор.

Эти вентиляторы менее эффективны, чем кондиционирование воздуха, изобретение этого века, потому что эти вентиляторы не предназначены для снижения температуры или влажности, а просто отгоняют пот и дают ощущение прохлады. Потолочный вентилятор использует электричество для работы. Специалисты по погоде советуют использовать эти вентиляторы в холодное время года, так как они создают в помещении теплый воздух.

Что включает в себя потолочный вентилятор?

Итак, основная конструкция потолочного вентилятора выглядит следующим образом. Вентилятор состоит из корпуса двигателя, корпуса, неподвижного диска, множества лопастей и направляющей штанги. Центральная часть, то есть электродвигатель, размещена в корпусе корпуса и находится в кожухе двигателя. На нижней стороне корпуса двигателя есть несколько отверстий, а лопасти прикреплены к корпусу двигателя с помощью металлического кожуха. Нижний стержень крепится с помощью монтажного устройства в верхней части корпуса двигателя.

Источник: www.hometips.com

Что означают цвета проводов в потолочном вентиляторе?

Вентиляторы бывают разных форм и размеров, поэтому их проводка также различается, но здесь речь идет о потолочном вентиляторе и его проводах, которых в основном четыре и они содержат следующие цвета.

  • Белый провод: Белый провод называется нейтральным проводом. Когда вентилятор подвешен к потолку, этот провод подключается к заземлению, т.е. этот провод замыкает цепь вентилятора.
  • Черный провод: Черный провод является основным проводом вентилятора. Функция этого провода – подача тока от выключателя к электродвигателю вентилятора. Этот провод также известен как горячий провод.
  • Красный провод: Этот провод также является основным проводом вентилятора, так как он дает отдельный выключатель для освещения и вентилятора. Просто подключите черный провод к электродвигателю и выньте красный провод, если у вашего вентилятора нет светильника.
  • Зеленый провод: Этот провод имеет решающее значение, так как он защищает вентилятор от скачков напряжения. Этот провод также называют проводом заземления.

Источник: www.protoolreviews.com

EdrawMax для настольных ПК

Создайте более 280 типов диаграмм

Windows, Mac, Linux (работает во всех средах)

Профессиональные встроенные ресурсы и шаблоны

Локальное программное обеспечение для бизнеса

Безопасность данных корпоративного уровня

EdrawMax Онлайн

Создавайте более 280 типов диаграмм онлайн

Доступ к диаграммам в любом месте и в любое время

Сообщество шаблонов

Управление командой и сотрудничество

Интеграция личного облака и Dropbox

турецких лир ОНЛАЙН

Как работает потолочный вентилятор?

Основная концепция работы потолочного вентилятора заключается в том, что он преобразует электрическую энергию в механическую. Происходит следующее: когда конденсатор внутри вентилятора запускает вентилятор, ток проходит к электродвигателю, а внутри этого двигателя находятся витки медного провода. Когда ток достигает этого места, он начинает создавать магнитное поле, заставляющее вентилятор быстро вращаться в направлении часового провода.

Но как нас охлаждает вентилятор?

Помните концепцию? Теплый воздух — это легкий воздух, и он всегда идет вверх, а холодный воздух тяжелый, поэтому он всегда опускается вниз. Вентилятор делает этот процесс последовательным и быстрым. Что делает вентилятор, так это притягивает теплый воздух к себе, где его лопасти разрезают этот теплый воздух и толкают холодный воздух вниз.

Источник: www.universalfans.com.au

Как подключить потолочный вентилятор?

Для подключения потолочного вентилятора лучше всего проконсультироваться с электриком, если он недоступен. Вы должны внимательно следовать приведенным ниже шагам. Что касается сложности, она может быть сложной, а может и нет, в зависимости от того, какие шаги вы выполняете, когда собираетесь начать, учитывайте, что у вас есть правильные инструменты.

Здесь мы расскажем, как подключить потолочный вентилятор, управляемый диммером или выключателем.

  • Самый шаг — изучить белый, зеленый, красный и черный провод потолочного вентилятора и их функции. Без этих знаний вы никогда не сможете подключить вентилятор самостоятельно. Цветовая гамма потолочного вентилятора указана выше.
  • Теперь возьмите белый провод и соедините его с потолочным проводом.
  • Возьмите зеленый провод вентилятора и соедините его с проводом заземления, идущим от распределительного щита.
  • Теперь вам нужно взять нейтральный черный провод от вентилятора и подключить его к нейтральному черному проводу материнской платы.
  • Возьмите основной провод красного цвета. В системе выключателя и диммера красный провод подключается как к выключателю, так и к диммеру. Соедините этот красный провод с красным проводом вентилятора.
  • Теперь поместите все подключенные провода обратно в корпус.
  • Включите переключатель.

Источник: www.electricaltechnology.org

Схемы подключения потолочного вентилятора

Наши понятия становятся более конкретными, когда мы видим практические иллюстрации того, что мы изучали. Итак, здесь мы покажем вам три часто используемые схемы подключения потолочных вентиляторов , который поможет вам быстро понять биты и байты вентиляторов.

Выбор 1

На этом рисунке у нас есть пять проводов: красный, синий, черный, белый и зеленый. И система этого вентилятора в том, что он также содержит свет, а выключатель вентилятора и света одинаковые и соединены первичным красным проводом. Синий идет впереди красного провода и идет к лампочке вентилятора. Эти провода соединяются с теми же шагами, упомянутыми выше.

Выбор 2

На этом рисунке у нас есть четыре провода: синий, белый, красный и зеленый. Функция этих проводов такая же, как мы упоминали выше. Небольшая разница, которая возникает здесь, заключается в том, что красный провод не используется. Здесь вентилятор и свет управляются одним переключателем, а диммер не используется. Проводка такая же, но этот вентилятор получает питание от зеленого и черного провода.

Выбор 3

На этом рисунке используются пять проводов: синий, белый, черный, красный и зеленый. Их функции одинаковы, но они по-разному подключаются к вентилятору и распределительному щиту. Здесь все пять проводов соединяются с вентилятором, главным выключателем ВКЛ/ВЫКЛ и отдельной кнопкой освещения. Белый провод крепится к потолку и используется здесь как провод выключателя.

Используйте EdrawMax для создания схемы подключения

Потолочные вентиляторы стали центральной частью нашей жизни, поэтому очень важно правильно их связать. Если вы подключите их неправильно, они не будут работать должным образом. Иногда неправильное подключение потолочного вентилятора приводит к сгоранию двигателя, что приводит к коротким замыканиям и другим неисправностям, таким как короткое замыкание в распределительном щите и т. д.

Лучшее и простое в использовании программное обеспечение для создания схем подключения потолочных вентиляторов — это EdrawMax. EdrawMax совершенно бесплатно использует программное обеспечение для создания диаграмм, которое помогает вам создавать диаграммы любого региона. Программное обеспечение поставляется со всеми необходимыми инструментами и функциями, которые сделают вашу работу эффективной.

Создание диаграмм с помощью EdrawMax настолько просто, что вам просто нужно перетаскивать элементы, используемые в веере. Программное обеспечение содержит все библиотеки, которые могут быть предложены вам при создании диаграмм. Вы также можете скачать свой проект в любом формате.

Статьи по теме

Что такое блок-схема системы? Что такое модель Фрайера? Что такое блок и захват? Что такое диаграмма EER? Что такое карта заинтересованных сторон? Что такое кладограмма?

Схема подключения потолочного вентилятора №2

» Домашняя электропроводка » Справочник по электропроводке
» Подключите потолочный вентилятор
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика



Резюме: На этой схеме подключения показано, как питание подается на блок потолочного вентилятора и подключается к двум выключателям.

Узнайте, чем делятся другие, на Спросите электрика:
Отличная информация, жаль, что я не нашел ее раньше. Майк из Рочестера, Нью-Йорк

Подключение потолочного вентилятора при подаче питания на блок потолочного вентилятора

Видео по электромонтажу

Установка потолочного вентилятора

ПРИМЕЧАНИЕ. Список всех моих полезных видео

Отображается в конце этого видео

Так что продолжайте смотреть, а я помогу вам подключить все правильно!

Загляните на мой канал YouTube:


» СпросиЭлектрика «
и подписывайтесь!


Запуск питания от блока потолочного вентилятора
Эта схема подключения показывает мощность, начиная с коробки потолочного вентилятора. Стык производится с горячей линией или источником питания. Источник питания расширен, так что он может подавать питание на распределительную коробку. В этой конфигурации 3-жильный кабель ведет от коробки потолочного вентилятора к настенной распределительной коробке.

В распределительной коробке источник питания используется для подключения либо к одному настенному выключателю вентилятора, либо его можно использовать для питания второго выключателя светильника потолочного вентилятора.
Энергия будет проходить через выключатели и обратно к потолочному вентилятору и свету.

стиль=»очистить: слева»>

Электричество поступает в блок потолочного вентилятора

Затем 3-жильный кабель протягивается от распределительной коробки к утвержденной распределительной коробке потолочного вентилятора. Провода подключаются к выводам от потолочного вентилятора.

Комментарии и вопросы о проводке потолочного вентилятора


Подключение потолочного вентилятора от розетки и дополнительного выключателя

Правильная проводка выключателя потолочного вентилятора в магазине
У меня в гараже есть розетка, к которой я подключаю фонари. Я хотел бы добавить отдельный выключатель рядом с этой коробкой, подать питание на выключатель и управлять потолочным вентилятором. Прямо сейчас, если я хочу, чтобы мой вентилятор работал, мой верхний свет также должен быть включен. Таким образом, добавив переключатель, я могу держать его включенным и управлять вентилятором с помощью цепочки переключателей. Я не использую свет с вентилятором.
Гэри

Дополнительный переключатель поможет управлять потолочным вентилятором отдельно от других источников света. Если потолок и стены не отделаны настенными покрытиями, такими как гипсокартон, то электропроводка должна быть установлена ​​в кабелепроводе, чтобы обеспечить защиту электрических проводов.

Потолочный вентилятор с 3-позиционными переключателями

Подключение выключателя к потолочному вентилятору
Как я могу подключить трехпозиционный переключатель к потолочному вентилятору с питанием от света и отдельным выключателем к вентилятору.

Ответ Дэйва: Тим, питание должно быть разделено на источнике питания перед переключателями, тогда один переключатель будет подключен для каждой отдельной функции. Затем необходимо будет установить трехходовую проводку переключателя между двумя точками переключения.

Замена светильника потолочным вентилятором


Дуг из Мурстауна, штат Нью-Джерси, спрашивает:
Устанавливаю потолочный вентилятор. На моей панели выключателя основного света есть четыре выключателя света, один из которых является переключателем света / диммера, который управляет основным светом, куда пойдет потолочный вентилятор со светом. Я хочу поменять местами выключатель света/диммера с одним из других простых выключателей света, чтобы я мог управлять сбросом освещения в комнате с помощью выключателя света/диммера. Есть провода №14-3 к выключателю света/диммера и провода №14-2 к обычному выключателю. Как мне сделать этот переключатель или это можно сделать?

Дуг,
Диммерный переключатель, который используется для существующего потолочного светильника, представляет собой трехпозиционный переключатель, если все три провода 14/3 подключены к переключателю, поэтому существующий диммерный переключатель необходимо будет заменить на стандартный трехпозиционный переключатель. путь переключатель. Большинство диммерных переключателей могут быть подключены как трехпозиционные или одиночные переключатели, где один из проводов закрыт и не используется.
Стандартный однополюсный выключатель света можно использовать для потолочного вентилятора, однако вам потребуется использовать цепные переключатели на потолочном вентиляторе для управления уровнями освещенности и скоростью двигателя потолочного вентилятора, если только вы не выбрали опцию возможности дистанционного управления, что является наиболее удобным способом полного беспроводного управления всеми функциями освещения потолочного вентилятора и скорости вращения вентилятора.
Убедитесь, что электрическая коробка потолочного светильника рассчитана на вес потолочного вентилятора, или снимите существующую коробку приборов и установите хорошо закрепленную коробку потолочного вентилятора.

Потребуется ли потолочному вентилятору новая цепь?


Джеймс из Мемфиса, штат Теннесси, спрашивает:
У меня старый дом, и электричество заменено с предохранителей на выключатели. Мне нужно добавить немного электричества в главную ванную комнату. Я хочу добавить небольшой потолочный вентилятор и вытяжной вентилятор, а также еще одну розетку. Думаю, мне следует провести новую линию от электрощита. Так ли это, и какой размер провода я должен использовать и какой размер прерывателя я должен использовать? Спасибо.

Джеймс,
Дополнительный контур для потолочного вентилятора и вытяжного вентилятора потребуется только в том случае, если существующий контур для светильника в ванной комнате не имеет достаточной мощности для поддержки дополнительной нагрузки этих элементов. Количество энергии, необходимой для потолочного вентилятора и стандартного вытяжного вентилятора, не очень велико. Если вы обнаружите, что необходима новая цепь, тогда подойдет схема на 15 А с кабелем 14/2 Нм.

Моя цепь для потолочного вентилятора шокирует меня


Милли из Bartles Ville, OK, спрашивает:
Когда я дотрагиваюсь до моей цепи освещения потолочного вентилятора, через нее начинает проходить электрический ток. Вентиляторная сеть занимается не только светом. Когда я выключаю настенный выключатель, меня не бьет током, а если я выключу свет и включу настенный выключатель, удара не будет. Что мне нужно сделать, чтобы исправить это?

Милли,
Очень возможно, что цепной выключатель потолочного вентилятора вышел из строя и его необходимо заменить. Это опасное состояние, о котором необходимо немедленно позаботиться. Сменный цепной выключатель для освещения потолочного вентилятора должен быть доступен в большинстве хозяйственных магазинов, где продается широкий ассортимент потолочных вентиляторов и компонентов.



Домашняя электропроводка

Подключение розетки GFCI без заземляющего провода

Помощь в правильном подключении
ПРИМЕЧАНИЕ. Список всех моих полезных видео
будет отображаться в конце этого видео
Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

Посетите мой канал на YouTube:


» СпросиЭлектрика «
и подписывайтесь!



» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите правильно с помощью моей иллюстрированной книги по подключению

Отлично подходит для любого проекта домашней электропроводки.




Идеально подходит для домовладельцев, студентов,
Разнорабочий, разнорабочие и электрики
Включает в себя:
Розетки GFCI
Проводные домашние электрические схемы
120 вольт и 240 вольт. Выход сушилки
Поиск и устранение неисправностей и ремонт электропроводки
Способы модернизации электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.



Вопросы о подключении потолочного вентилятора


Электропроводка для потолочного вентилятора и розеток

Как установить электропроводку для розеток и потолочного вентилятора: Потолочные вентиляторы могут управляться индивидуально с помощью настенного выключателя, выключателей с цепочкой или модулей дистанционного управления.

Помощь в подключении потолочного вентилятора

Мой потолочный вентилятор и свет не работают должным образом, что мне сделать, чтобы они работали правильно? Как подключить провода к потолочному вентилятору, питанию потолочного вентилятора и выключателям.

Почему ваш потолочный вентилятор может не работать

Я не могу заставить работать потолочный вентилятор, что я сделал не так? Почему ваши потолочные светильники могут не работать и как их исправить.

Установка потолочного вентилятора в ванной комнате

Как спланировать и установить потолочный вентилятор в старом доме: я пытаюсь установить потолочный вентилятор в ванной комнате, дом был построен в 1922 году. Я не уверен, сколько лет проводке, которую я там нахожу, но она Старый.

Как подключить выключатели к люстре

Соединения проводки при подвешивании светильника-люстры: у большинства бытовых осветительных приборов цвета проводки: черный, белый и оголенный или зеленый заземляющий провод для светильника и проводка от электрической распределительной коробки, однако может быть несколько цветов проводов. комбинации, о которых нужно знать.

Соединения потолочного вентилятора для красного и синего проводов

Как подключить красный и синий провода потолочного вентилятора? Как установить потолочные вентиляторы и выполнить электрические соединения.

Как отремонтировать потолочный вентилятор

Ремонт потолочного вентилятора: определение и ремонт электрических частей потолочного вентилятора, замена деталей потолочного вентилятора.


Узнайте больше о проводке потолочного вентилятора.

Советы по электрике, которые помогут вам правильно подключить

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

Бесконтактный электрический тестер
Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>

Самый быстрый способ проверить неисправность электропроводки!

Тестер розеток
Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»>

Снимите изоляцию проводов, не надрезая и не повреждая электрический провод!

Инструмент для зачистки проводов и кусачки
Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасной зачистки электрических проводов.
Этот удобный инструмент имеет множество применений:
Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции.
Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании.

стиль=»очистить: слева»>



СВЯЗАННЫЕ


Подробнее о потолочном вентиляторе 2

Почему не работает светильник в ванной?
Как починить светильник в ванной и вытяжной вентилятор, которые перестали работать? Наиболее распространенные проблемы со светильниками в ванной и способы их устранения.

Проблема с потолочным вентилятором с мигающим светом
Как исправить мигающие огни на потолочном вентиляторе: наиболее распространенные проблемы, из-за которых потолочные вентиляторы мигают и выключаются, и как их исправить.

Схема подключения потолочного вентилятора Черный, белый, красный и зеленый провода
Как подключить черный, белый, красный и зеленый провода потолочного вентилятора к проводам в потолочной электрической коробке: подключение белого, черного, синего и зеленого проводов.

Основные проблемы с дистанционным управлением потолочного вентилятора
Как устранить проблему с дистанционным управлением потолочного вентилятора? Наиболее распространенные причины проблем с дистанционным управлением потолочного вентилятора.

Конфигурации проводки сменного потолочного вентилятора
Как устранить проблемы с проводкой потолочного вентилятора: распространенные проблемы с проводкой потолочного вентилятора и способы их устранения, определить провода потолочного вентилятора для правильного подключения, провода для светильников потолочного вентилятора, соединения проводки, вызывающие срабатывание автоматического выключателя.

Как решить проблемы с проводкой потолочного вентилятора
Как решить проблему с проводкой потолочного вентилятора и переключателей? Как определить проблемы с проводкой потолочного вентилятора и выключателя света, устранить неполадки и отремонтировать проводку потолочного вентилятора и выключателя.

Как установить потолочные вентиляторы и проводку пульта дистанционного управления
Как подключить универсальный пульт дистанционного управления к потолочному вентилятору? Установка потолочного вентилятора и модуля дистанционного управления, электрические схемы и руководство по установке различных вариантов выключателя освещения и вентилятора.

Проводка светильника и запасной красный провод
Как подключить красный провод к потолочному светильнику: красный провод в проводке потолочного вентилятора или светильника.

потолочный вентилятор 2 — 1697


Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!
Бесконтактный электрический тестер
Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.
Самый быстрый способ проверить неисправность электропроводки!
Тестер розеток
Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании.
Снимите изоляцию провода, не надрезая и не повреждая электрический провод!
Инструмент для зачистки проводов и кусачки
Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.


Изучение электропроводки
Обучающие видеоролики по электромонтажу



» Как ПРАВИЛЬНО подключить проводку!«
Проводите уверенно!
Полностью иллюстрированный
Мгновенная загрузка

Теперь вы можете
Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
