Схема подключения вилки прицепа легкового автомобиля. Схема подключения и распиновка розетки фаркопа легкового автомобиля — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно подключить розетку фаркопа. Какая схема подключения розетки прицепа на 7 и 13 контактов. Чем отличается российская и европейская распиновка. Как установить фаркоп на автомобиль.

Содержание

Особенности подключения розетки фаркопа легкового автомобиля

При подключении прицепа к легковому автомобилю важно правильно соединить электрику, чтобы обеспечить работу световых приборов прицепа. Для этого используется специальная розетка фаркопа, которая может иметь 7 или 13 контактов. Рассмотрим основные моменты подключения такой розетки:

Розетка на 7 контактов обеспечивает базовые функции — работу габаритов, поворотников и стоп-сигналов прицепа
13-контактная розетка дополнительно позволяет подключать оборудование автодомов к бортовой сети автомобиля
Существуют российская и европейская схемы распиновки контактов розетки, которые немного отличаются
На современных автомобилях может потребоваться установка блока согласования для корректной работы электрики прицепа

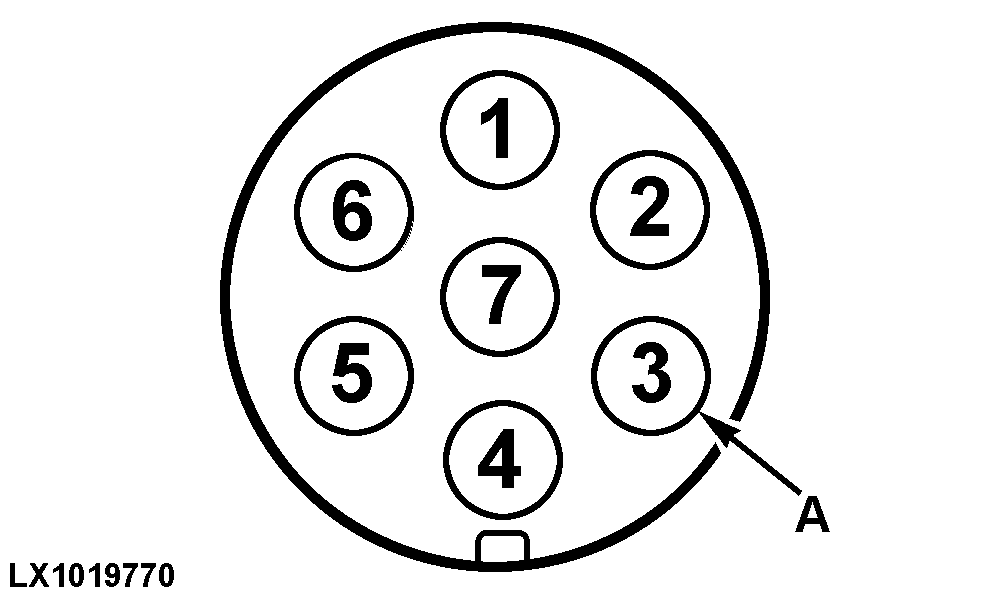

Схема подключения розетки фаркопа на 7 контактов

Семиконтактная розетка является наиболее распространенным вариантом для подключения прицепа к легковому автомобилю. Рассмотрим схему подключения контактов для российской и европейской распиновки:

Российская схема

Левый поворотник
Задний ход
Масса (минус)
Правый поворотник
Правый габарит
Стоп-сигналы
Левый габарит

Европейская (универсальная) схема

Левый поворотник
Задний ход
Масса (минус)
Правый поворотник
Правый габарит и подсветка номера
Стоп-сигналы
Левый габарит

Главное отличие в том, что в европейской схеме подсветка номера подключена к правому габариту.

Распиновка 13-контактной розетки фаркопа

Розетка с 13 контактами позволяет подключать более сложное оборудование прицепов и автодомов. Вот стандартная схема распиновки такой розетки:

Левый поворотник
Задний противотуманный фонарь
Масса для контактов 1-8
Правый поворотник
Правый габарит и подсветка номера
Стоп-сигналы
Левый габарит и подсветка номера
Фонарь заднего хода
Постоянное питание +12В
Питание +12В после включения зажигания
Масса для контакта 10
Сигнальный провод наличия прицепа
Масса для контакта 9

Дополнительные контакты позволяют подавать питание на оборудование прицепа как постоянно, так и только при включенном зажигании.

Установка фаркопа на легковой автомобиль

Чтобы правильно установить фаркоп и подключить его электрику, рекомендуется придерживаться следующего алгоритма:

Поднять автомобиль на подъемнике или смотровой яме для удобства работы
Отключить минусовую клемму аккумулятора
Снять обшивку багажника
Наметить места крепления фаркопа к кузову

Просверлить отверстия под крепеж
Обработать отверстия антикоррозийным составом
Установить фаркоп на крепежные болты
Проложить электропроводку до места установки розетки
Подключить провода согласно выбранной схеме
Установить розетку на кронштейн фаркопа
Проверить работу всех электрических цепей

Особенности подключения электрики фаркопа на современных автомобилях

На современных автомобилях с бортовой электроникой при подключении прицепа могут возникнуть проблемы:

Штатная электроника может отключить питание розетки из-за повышенной нагрузки
Могут появиться ошибки в работе систем автомобиля
Не будут работать некоторые функции прицепа

Для решения этих проблем применяется специальный блок согласования, который:

Увеличивает допустимый ток на цепи розетки
Согласует сигналы с бортовой электроникой автомобиля

Обеспечивает корректную работу всех систем

При установке блока согласования может потребоваться прокладка дополнительных проводов от блока предохранителей до розетки фаркопа.

Проверка работоспособности электрики прицепа

После подключения розетки фаркопа необходимо тщательно проверить работу всех электрических цепей прицепа:

Подключить прицеп к розетке
Включить зажигание автомобиля
Проверить работу габаритных огней
Включить поочередно левый и правый поворотники
Нажать на педаль тормоза и проверить стоп-сигналы
Включить задний ход и убедиться, что работает фонарь заднего хода
Проверить работу противотуманного фонаря (если есть)

При обнаружении неисправностей необходимо проверить правильность подключения проводов и целостность цепей.

Возможные проблемы при подключении электрики фаркопа

При самостоятельной установке и подключении фаркопа могут возникнуть следующие проблемы:

Несоответствие распиновки розетки и вилки прицепа

Недостаточное сечение проводов, ведущих к розетке
Окисление контактов в разъеме
Перегорание предохранителей из-за повышенной нагрузки
Неправильное подключение проводов к задним фонарям автомобиля

Для устранения этих проблем рекомендуется:

Использовать переходники при несовпадении распиновки
Применять провода достаточного сечения
Регулярно очищать контакты от окисления
Устанавливать предохранители нужного номинала
Внимательно изучить схему подключения фонарей автомобиля

Заключение

Правильное подключение электрики фаркопа — важный этап установки прицепного устройства на легковой автомобиль. Это обеспечивает безопасность при буксировке прицепа и корректную работу его световых приборов. При самостоятельной установке важно строго следовать схеме подключения и проверять работоспособность всех цепей. В сложных случаях рекомендуется обратиться к специалистам для установки дополнительного оборудования.

Схема подключения прицепного устройства

Схема подключения розетки прицепа легкового автомобиля

Присоединение прицепа легкового автомобиля осуществляется на фаркоп – прицепное шаровое устройство. Он подключается к проводке автомобиля, что позволяет водителю включать габариты, противотуманные фары и поворотники на прицепе. Подключение электрики осуществляется посредством специальной розетки – она имеет 7 или 13 контактов. Независимо от того, использует схема подключения прицепного устройства 7 контактов или 13, может понадобиться смарт-коннект, который согласует между собой электрику автотранспортного средства и прицепа на нем.

Некоторые тонкости

На простых автомобилях вроде ВАЗ 2107 подключение розетки фаркопа к автомобилю подсоединяется проводами к штатной проводке, которая отвечает за заднюю оптику.

Рано или поздно вам может понадобится использовать свой легковой автомобиль для перевозки груза

Стандартное подключение электрики осуществляется по принципу «папа-мама», не представляет никаких трудностей, поскольку разъемы продаются во всех автомагазинах. Для того чтобы пайка разъема осуществлялась легко и соответствовала тому, что показывает электросхема, провода различаются по цветам. Для подсоединения проводки лучше выбирать многожильные провода из меди.

Распиновка розетки фаркопа 7 пин сегодня является наиболее популярной. Однако электророзетки для европейских авто могут отличаться от аналогичных приспособлений для легковых автоприцепов отечественного производства расположением сигнальных проводов.

Возникает вопрос: как подсоединить розетку в этом случае? Похожая проблема возникает в том случае, когда вилка на автомобиле имеет 13 контактов, а разъем фаркопа – 7.

Для подключения электрики, если речь идет о разных разъемах, используется специальный смарт-коннект. Он позволяет соединить контакты в случаях, когда распайка не совпадает.

При выборе розетки, следует обратить внимание на наличие резинового уплотнения с тыльной стороны для гидроизоляции контактов

Схема подключения розетки фаркопа на 13 контактов выглядит так, что провода на ней расположены следующим образом:

1 – левый поворот;
2 – противотуманная фара;
3 – земля;
4 – правый поворот;
5 – правый габарит;
6 – стоп-сигнал;
7 – левый габарит;
8 – задний ход;
9 – ток длительной нагрузки;

10 – силовой;
11 – свободный;
12 – свободный;
13 – земля.

Читайте также: Как установить спойлер на багажник13 контактная розетка Схема подключения фаркопа 7 контактов

Чтобы правильно произвести подсоединение проводки, важно иметь познания в области электротехники. Схема подключения розетки прицепа изображена на рисунке 1.

Схема подключения прицепа

Рис. 1 Подсоединение прицепного устройства на систему автомобильной электропроводки

Размещаем электророзетку на металлической раме, которая обеспечивает крепление прицепного устройства к кузову авто. При покупке обратите внимание на то, чтобы тыльная сторона имела резиновые уплотнения. Это нужно, чтобы обеспечить гидроизоляцию контактов электророзетки.

Подсоединение прицепного устройства к системе электропитания авто осуществляется там, где расположена колодка жгута одного из задних фонарей.

Блок согласования

Подсоединение автоприцепа требует внимания не только к тому, насколько схема розетки прицепа подходит к электророзетке на автомобиле. Когда мы пытаемся подсоединить прицепное устройство на автотранспортное средство вроде ВАЗ 2107, у нас не возникнет трудностей – проводка ставится напрямую. Водители современных авто знают, что реакция бортового компьютера на прицеп может быть негативной и привести к неполадкам. Чтобы этого избежать, можно изготовить блок согласования для фаркопа своими руками, схема его позволяет корректно организовать работу электросистемы.

При попытке включить противотуманные фары или поворотники такое устройство посылает сигнал на бортовой компьютер, указывая при этом, какую ветку электроцепи следует задействовать, и какое соединение для этого используется. Изготовив и установив смарт-коннект для фаркопа своими руками, вы обеспечиваете стабильную и правильную работу электросистемы и бортового компьютера.

Подключение фаркопа от А до Я: пособие для начинающего автолюбителя

Фаркоп является одним из наиболее важных элементов автомобиля, если машина используется для транспортировки габаритных грузов в прицепе. Но покупая прицеп, многие автомобилисты сталкиваются с вопросом подключения фаркопа своими руками, об этом мы расскажем ниже. Вы сможете узнать, какова схема подключения прицепа и распиновка розетки фаркопа. Также научитесь правильно подключать устройство.

Монтаж фаркопа осуществляется в такой последовательности:

Автомобиль загоняется на эстакаду или смотровую яму. Проводку транспортного средства обесточить, для этого отключить АКБ.
Уберите все, что есть в багажнике. Речь идет не только о личных вещах, но и ремкомплекте, запасном колесе. Также следует снять обивку, отсоединив все клипсы.
Фаркоп подставить к месту монтажа. Зафиксируйте устройство, правильно отметьте места, в которые будут устанавливаться крепежные элементы.
Далее, необходимо просверлить отверстия везде, где будут установлены крепежи. Чтобы избежать возможных неисправностей в будущем, отверстия для крепежных компонентов необходимо обработать антикоррозийным средством. Это поможет увеличить ресурс эксплуатации.

Используя болты и шайбы, установите их в отверстия и хорошо затяните, для этого применяя соответствующий ключ.
Затем, необходимо сделать еще два отверстия внутри багажника и снизу лонжерона, в процессе работы используйте усиливающие накладки. Это позволит не только усилить крепление, но и будет способствовать снятию нагрузки с кузова.
Далее, вставляются болты и устанавливаются накладки. Завершающим этапом будет монтаж электрической части. Чтобы все сделать правильно, рекомендуем прислушаться к советам, о которых узнаете ниже. Выберите один из двух методов. Подробнее об установке фаркопа сможете узнать из видео ниже.

Как подключить розетку фаркопа?

Для правильного подключения прицепа легкового автомобиля и вилки фаркопа на 7 или 13 коннекторов, следует разобраться, по какой схеме будете подключать. Подключение фаркопа в домашних условиях осуществляется в соответствии с одной из двух схем — стандартной или универсальной. Стандартный вариант подключения смарт розетки на 13 или 7 коннекторов к проводке электрики будет актуален, если на устройстве и прицепе автомобиля расположены определенные разъемы. Благодаря контактам разъемов возможно соединение, тогда автолюбитель может произвести все работы при отсутствии схемы подключения прицепа.

Обозначение коннекторов в розетке для монтажа проводки фаркопа

Суть действий будет заключаться в том, чтобы правильно подсоединить контакты смарт розетки на 7 или 13 коннекторов с гнездом. Часто распиновка розетки фаркопа и согласование указывается в сервисной книжке к машине. Но если при подключении разъемов смарт розетки на 7 или 13 контактов для правильного согласования с прицепом необходимо вносить изменения в схему электрики проводки, то этот способ будет не актуален. Автолюбителям приходится использовать универсальный метод, поэтому готовы помочь разобраться в каждом из них.

Стандартный метод

В большинстве старых отечественных авто не предусматривается блок управления и согласования. Автолюбителю можно подключить смарт розетку на 7 или 13 контактов к электрике благодаря использованию имеющейся проводки. В этом случае человек избавляет себя от необходимости применять какие-либо разветвители. То есть, по сути, подключение фаркопа сводится к тому, чтобы соединить проводку с электрикой авто, чтобы на прицепе правильно работала оптика.

Стандартная схема монтажа фаркопа

В этом случае первое, что следует произвести — это изучить схему подключения смарт розетки на 7 или 13 контактов к блоку согласования. Приобретенная розетка подключается так, чтобы контакты были подсоединены к колодке жгута задней оптики автомобиля. Для этого используются соответствующие разъемы.

При диагностике задней оптики можете выявить специальное небольшое окошко. Некоторые производители оснащают корпусы оптики дополнительными разъемами, чтобы при необходимости автомобилист не столкнулся с проблемой замены лампочки. Но будьте готовы к тому, что после работ останется еще один проводок, потребуется с его помощью второй поворотник к прицепу автомобиля.

Как решить такую проблему правильно:

Проблему можно решить методом подключения к объемным клипсам.
Перед началом работ сам проводок следует прочистить от изоляции, после чего подключить его к кабелю, идущим из разъема смарт розетки на 7 или 13 контактов. Для надежного подключения провода электрики авто прицепа необходимо будет припаять.

Если ремонтные работы будут проводиться таким образом, то заранее желательно подготовить схему электрики в машине. Тем более, если впервые занимаетесь такими работами, то схема в любом случае понадобиться, иначе вероятность того, что что-то сделаете неправильно, очень велика. Поэтому при выполнении работ по монтажу смарт розетки на 7 или 13 контактов (такие устройства наиболее популярны), ориентируйтесь на данные, указанные в схеме. Подробная схема подключения разъемов указана на фото и видео.

Универсальный метод

Если являетесь владельцем современного транспортного средства, то подключение розетки фаркопа осуществляется другим, универсальным методом. Все потому, что новые авто оборудуются более сложной электрической проводкой, поэтому метод монтажа без использования блока согласования не подойдет. Блок согласования выполняет важную роль при монтаже, одной из основных опций устройства является регулярный мониторинг состояния задних фонарей. Когда блок согласования выявит, что норма потребления тока повысится, он предупредит автомобилиста о появившейся ошибке.

Универсальный способ подключения проводки

Именно поэтому большинство специалистов рекомендуют использовать при монтаже блок согласования. Его подсоединение актуально и в том случае, если потребуется осуществить правильную настройку передачи сигналов управления с использованием специальной мультиплексной шины.

Итак, как осуществляется монтаж:

Автолюбителю необходимо осуществить монтаж блока согласования, как понимаете, к проводке машины. Следует правильно подсоединить разъемы, если есть схема — то используйте ее. Затем активируйте работу блока согласования, при включении заметите, что на заднюю оптику автомобиля начнут поступать соответствующие сигналы. После этих действий блок управления будет не в состоянии распознать подключенное устройство согласования. Соответственно, сможете без проблем подключить фаркоп.
Бывает, что разъемы в прицепе и на блоке согласования не соответствуют друг другу. В этом случае заметите, что разъемы имеют разные контакты, такое бывает, поскольку производителей прицепов, использующие разные технологии при производстве, сегодня достаточно. Если это так, и у вас нет опыта в работе с электрикой в автомобиле, рекомендуем обратиться к мастерам. В противном случае на руках должна быть не только схема подключения и распиновка, но должны понимать, что делаете. Многие автолюбители, понимая, что к чему подключается, могут решить данный вопрос без помощи специалистов, но экспериментировать с методами решения такой проблемы не советуем. По аналогичной схеме осуществляется монтаж грузовых прицепов.

Помните, что монтаж части электрической важен, от этого зависит безопасность на дороге. Иначе можете не только получить штраф от ДПС, но и стать причиной аварии. Ведь автолюбители часто ориентируются о необходимости торможения и остановки на дороге благодаря задней оптики на других авто. После монтажа и в целом перед каждой поездкой необходимо убеждаться в работоспособности оптики на прицепе.

Видео «Монтаж проводки фаркопа»

Загрузка …

Стандартная и универсальная схемы подключения розетки фаркопа

При эксплуатации автомобиля с прицепом может использоваться любая схема подключения розетки фаркопа на ВАЗ 2106. В процессе работы по монтажу прицепного устройства важно, чтобы все электрооборудование работало в нормальном режиме. И не должно случиться так, что при нажатии на педаль тормоза вспыхивали бы поворотники. В розетке фаркопа все контакты расположены в определенной последовательности, поэтому вы сможете впоследствии пользоваться любым прицепом.

Как установить фаркоп на ВАЗ 2106

Установить прицепное устройство (фаркоп) нужно по следующему алгоритму:

Все работы удобнее всего проводить снизу автомобиля. Поэтому придется использовать смотровую яму, подъемник или эстакаду.
Отключаете от аккумулятора минусовую клемму.
Демонтируете обшивку багажника и избавьтесь от посторонних предметов.
Наметьте положение фаркопа относительно кузова. Наметьте расположение отверстий для крепежа.
Сделайте отверстия под крепежные элементы. Перед установкой прицепного устройства обязательно обработать антикоррозийными составами, иначе металл начнет ржаветь.
В качестве крепежных элементов используются болты, шайбы и гайки. Наживите их и затяните.
Просверлите два отверстия. Одно – в нижней части лонжерона, второе – в багажнике. Установите усиливающие накладки, чтобы значительно усилить крепеж и снять чрезмерную нагрузку с элементов кузова автомобиля.
На последнем этапе производится монтаж электропроводки. Он может быть выполнен одним из двух способов.

Стандартный метод подключения розетки

На прицепе имеется вилка, у которой 7 или 13 контактов. Не всегда он будет полезен, поэтому автомобилисты пользуются универсальным способом подключения розетки фаркопа. На большей части отечественных автомобилей «классического» семейства ВАЗ 2101-2107 не предусмотрен монтаж блоков согласования и управления. Поэтому розетка устанавливается под конкретный прицеп. Для этого нужно знать лишь распиновку вилки. Розетка соединяется жгутом проводов с задним фонарем автомобиля.

Перед подключением розетки фаркопа внимательно изучите проводку автомобиля. Лучший способ монтажа – это соединение розетки с задним фонарем посредством штекеров. Достаточно на 7 штекеров:

Масса (минус АКБ).
Левый поворотник.
Правый поворотник.
Стоп-сигнал.
Габаритные огни.

И пара резервных не помешает. В случае поломки можно быстро перекинуть провода с одного контакта на другой. Внимательно изучите схему заднего фонаря, чтобы при монтаже не ошибиться. И придется устанавливать другие предохранители. Стандартные, установленные на автомобиле, имеют запас по току около 25% – это нормальное значение, используемое при расчетах электрических цепей.

При увеличении нагрузки предельно допустимый ток становится выше, поэтому нужно заменить несколько предохранителей, сохраняя запас около 25%.

Универсальная методика подключения

Для владельцев современных автомобилей подключение розетки окажется проще. И все это благодаря тому, что сама электропроводка намного сложнее. Придется устанавливать специальный блок согласования. С его помощью происходит диагностика всей оптики прицепного устройства. И при повышении потребляемого тока (при коротком замыкании) водитель будет предупрежден. Оповещение произойдет и при выходе из строя одной из ламп (ток потребления при этом уменьшается). По этой причине опытные автоэлектрики советуют использовать устройство согласования.

Проведение монтажа розетки фаркопа на автомобили ВАЗ универсальным способом:

Устанавливаете согласующее устройство и соединяете его с проводкой автомобиля. По схеме производите соединение разъемов. Для активации согласующего устройства нужно его включить, подав питание. Оптика на прицепе начнет работать, в зависимости от того, какой на нее поступает сигнал.
В редких случаях на блоке согласования и прицепе не соответствуют разъемы. Производителей электрики и прицепов много, поэтому и случаются подобные «разногласия». Но при наличии схемы распиновки вилки прицепа и электрики автомобиля можно решить эту проблему достаточно быстро.

Функционирование оптики на прицепе зависит от качества монтажа. Тщательно изолируйте открытые участки проводов, не допускайте возникновения короткого замыкания.

Схема подключения розетки прицепа автомобиля, распиновка фаркопа

Принятые во всем мире правила предусматривают установку на прицепы (буксируемые транспортные средства, БТС) для легковых машин сигналов поворота влево/вправо, а также стопа. Для подключения проводки БТС к автомобилю применяют два вида розеток на 7 или 13 выводов. Схема подключения розетки прицепа легкового автомобиля зависит не только от количества контактов, но и от стандарта страны, поэтому прицеп с европейской разводкой не получится без переделки присоединить к розетке с российской разводкой. Если установить его без переделки, то правые габариты БТС не будут гореть. Ночью это может стать причиной аварии.

7 и 13 контактов: в чем разница

Основное отличие этих разъемов в том, что устройства, в которых вилка и розетка имеют по 7 выводов (клемм), обеспечивают лишь выполнение основных функций: габариты, повороты и стоп-сигнал. Для большинства водителей этого достаточно, однако тяга к комфорту привела к появлению устройств, в которых используют 13 выводов. Дополнительные контакты необходимы для присоединения оборудования домов на колесах к аккумулятору автомобиля. Причем два вывода обеспечивают постоянное подключение, а еще два подают плюс и минус напряжения питания от аккумулятора машины лишь после включения зажигания.

БТС оборудован электропроводкой, которая напрямую соединяет разъем и соответствующие лампы. Если они соответствуют мощности, то никаких проблем во время присоединения к современным автомобилям не будет.

Если же установлены более мощные источники света, то велика вероятность, что электроника машины отключит разъем от бортовой сети автомобиля. Ведь чем выше мощность, тем сильней ток, а значит, больше нагрузка на проводку.

Поэтому в современных машинах с завода установлен блок согласования, который увеличивает ток, подаваемый на разъем и снимает ограничение по мощности. Естественно, что монтаж такого блока требует прокладки новых кабелей, рассчитанных на увеличенный ток.

Схема подключения прицепа (распиновка) российской розетки на 7 клемм выполнена так:

Поворотник левой стороны.
Лампа заднего хода.
Земля.
Поворотник правой стороны.
—
Лампа стоп-сигнала.
Габаритные огни.

Вот европейская (она же универсальная) распиновка розетки фаркопа:

Поворотник левой стороны.
Лампа заднего хода.
Земля.
Поворотник правой стороны.
Подсветка номера и правый габаритный фонарь.
Лампы стоп-сигнала.
Правый габаритный фонарь.

Вот распиновка разъема на 13 клемм:

Поворотник левой стороны.
Задний противотуманный фонарь.
Земля для клемм с 1 по 8.
Поворотник правой стороны.
Левая сторона габаритов и подсветки номера.
Лампа стоп-сигнала.
Правая сторона габаритов и подсветки номера.
Лампа заднего хода.
Постоянное напряжение 12 вольт 35 ампер.
Напряжение 12 вольт 35 ампер, подаваемое после включения зажигания.
Земля для клеммы.
Сигнальный провод.
Земля для клеммы 9.

Другая распиновка

Описанные выше распиновки позволяют без всяких переделок присоединять любой прицеп к любому автомобилю, на котором установлен подходящий разъем. На многих машинах установлены оба вида разъемов, что еще больше увеличивает их универсальность. Поэтому крайне нежелательно менять распиновку. Для этого придется переделывать электрику машины или прицепа и использовать их только друг с другом, без возможности соединения с другими машинами или БТС. К тому же, такая переделка запрещена правилами дорожного движения, принятыми в России. Поэтому в результате переделки вы не только получите проблемы с ГИБДД, но и можете лишиться выплаты по ОСАГО или КАСКО. Ведь полное соответствие транспортного средства установленным в России правилам является одним из обязательных требований страховых компаний.

▶▷▶▷ электрооборудование прицепа легкового автомобиля схема

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	06-04-2019

электрооборудование прицепа легкового автомобиля схема — Учебник по устройству автомобиля ( устройство автомобиля ) 1avtorulruustrojstvo-avtomobilyahtml Cached Данная книга (пособие) по устройству автомобиля включает в себя все агрегаты современного автомобиля , такие как двигатель, топливный бак, карбюратор, системой зажигания, системой охлаждения, системой смазки Электрическая схема автомобиля SKODA OKTAVIA electroshemirupublshkodaskoda_oktavia15-1-0-123 Cached Электросхемы для легкового автомобиля Skoda Octavia Все схемы в цветном виде и высоком качестве ПОТ Р М-008-99 Межотраслевые правила по охране труда при docscntdrudocument1200030286 Cached 128 В кабине транспортного средства температура воздуха должна быть в пределах 18-23 С (допускается 17-25 С), относительная влажность — 40-60 (допускается до 75), скорость движения воздуха — 0,2-0,3 мс (допускается до 0,5 мс) ПОТ Р М-008-99 Межотраслевые правила по охране труда при filesstroyinfruData14242392 Cached 130 Уровни вибрации на рабочем месте водителя не должны превышать 62 дБ по виброускорению, 116 дБ по виброскорости — для грузового транспорта и, соответственно, 59 и 101 дБ — для легкового транспорта Межотраслевые правила по охране труда при эксплуатации ohranatrudaru Библиотека 130 Уровни вибрации на рабочем месте водителя не должны превышать 62 дБ по виброускорению, 116 дБ по виброскорости — для грузового транспорта и, соответственно, 59 и 101 дБ — для легкового транспорта ОНТП 01-91 — Общесоюзные нормы технологического snipovnetc_4685_snip_100407html Cached пункты периодического освидетельствования баллонов и испытания топливных систем оборудование оооспасательрфpage31729html Cached Прицеп 82942К Прицеп предназначен для перевозки грузов по всем видам дорог, на которых допускается эксплуатация легкового автомобиля Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by

В некоторых случаях без использования автомобильного прицепа просто невозможно перевезти определенны
й груз. После подключения прицепа по нашей схеме и проверки работоспособности его светотехники желательно позаботиться о защите внутренних элементов розетки от влаги. 14 — надо, если за рулем нет вод
ельно позаботиться о защите внутренних элементов розетки от влаги. 14 — надо, если за рулем нет водителя 15 — надо во всех случаях 16-не надое V. С какой скоростью можно проехать по мосту на легковом автомобиле с прицепом? Однако важнейшая функция электрооборудования — привести в действие стартер, который раскручивает вал двигателя, и создать искру, воспламеняющую топливовоздушную смесь в цилиндрах. Продажа автомобильных прицепов по оптимальной цене. Интернет-магазин TOPDETAL.RU предлагает широкий ассортимент прицепов для любой марки авто. Надежные прицепы для легковых автомобилей. Электрооборудование прицепа. Контрольный осмотр и ежедневное техническое обслуживание автомобиля и прицепа. Должен ли водитель легкового автомобиля уступить дорогу водителю автобуса в изображенной на рисунке ситуации? Электрооборудование автомобиля. На подавляющем большинстве современных автомобилей источником питания является синхронный генератор трёхфазного переменного тока с приводом от основного двигателя; трёхфазный переменный ток с генератора поступает на встроенный трёхфазный выпрямитель и схему регулятора напряжения в … …с пружинным энергоаккумулятором типа 2424 в сборе Кран разобщительный в сборе Головки соединительные типа: quot;Аquot;, quot;Палмquot; Клапан управления тормозами прицепа с двухпроводным приводом в сборе Клапан управления тормозами прицепа… Прицеп ЛАВ 81011 с удлиняющимся дышлом для легкового автомобиля Легковой прицеп ЛАВ 81011 предназначен для перевозки самых разнообразных грузов- бытовых,… Прицеп для легкового авто Прицеп новый, беларусский, на пружинах. без документов длина1. Номер лота 2103 Прицеп-дача Caravelair Brasilia 395 — это надежный недорогой кепмер который позволит с комфортом отдохнуть как в организованном кемпинге так и на дикой природе. Полная масса прицепа составляет 810 кг. Благодаря одной оси и небольшим габаритам. Электрооборудование, электротехника. Обратитесь к специалисту по электротехнике, для того чтобы проверить и, если требуется, установить на прицеп электрооборудование, необходимое для подключения системы освещения прицепа.

беларусский

59 и 101 дБ — для легкового транспорта ОНТП 01-91 — Общесоюзные нормы технологического snipovnetc_4685_snip_100407html Cached пункты периодического освидетельствования баллонов и испытания топливных систем оборудование оооспасательрфpage31729html Cached Прицеп 82942К Прицеп предназначен для перевозки грузов по всем видам дорог
116 дБ по виброскорости — для грузового транспорта и
smarter

электрооборудование прицепа легкового автомобиля схема Картинки по запросу электрооборудование прицепа легкового автомобиля схема Другие картинки по запросу электрооборудование прицепа легкового автомобиля схема Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Розетка легкового прицепа, распиновка и схема Курганские priceprucontentrozetkadlyapricepa Похожие Схема и распиновка розетки для подключения курганских легковых прицепов к с прицепом , все современные прицепы для легковых автомобилей стали отсутствует розетка для подключения электрооборудования прицепа , Электрическая схема легкового прицепа Курганские прицепы priceprucontentshemaelektrooborudovaniya Похожие Электрическая схема для подключения легкового прицепа к автомобилю, что Для успешного подключения легкового прицепа , ваш автомобиль должен Схема подключения розетки для прицепа легкового автомобиля Похожие Схема подключения розетки для прицепа легкового автомобиля с помощью Главная Электрооборудование Для автомобиля ; Схема подключения Однако, если говорить о подключении электрики прицепа , что это может Как подключить розетку Первый способ Технология подключения электрическая схема прицепа Автомобиль тягач далее автомобиль механическое транспортное средство, Прицепы к легковым автомобилям делятся на легкие и тяжелые ТСУ и штепсельной розеткой для питания электрооборудования прицепа Видео Схема подключения прицепа Схема контактного разъема SAOS обо всём на свете YouTube сент г Прицеп на легковой автомобиль Как делать скрутки Иван Сайченко YouTube мар г Семья Бровченко Подключение электрики к легковому прицепу Семья Бровченко YouTube мар г Все результаты Электросхема прицепа Прицепы для легковых Легковые прицепы pricepru Статьи Ответы на ваши вопросы Похожие февр г Электросхема прицепа , схемы световых приборов, ответы на вопросы специалистов по электрооборудованию прицепов прицепа , подключенная к штатному разъему автомобиля , всегда будет неисправной, Схема распиновки розетки прицепа для легкового автомобиля Элементы электрики Розетки Рейтинг , голоса Чаще всего схема подключения розетки прицепа легкового автомобиля входит в следующие проблемы с работой электрооборудования прицепов Схема и распиновка розетки для легкового прицепа kvadrovozruaktualnoschemarozetki Распиновка и схема розетки для подключения курганских легковых прицепов к подключить электрооборудование прицепа к электрике автомобиля Электропроводка прицепа легкового автомобиля Авто Россия autogreprureviewhtml Похожие к схеме электрооборудования самого автомобиля для обеспечения безопасности движения В зависимости от исполнения электропроводка прицепа Электрооборудование автоприцепов Купить прицепы МЗСА для апр г Главная; Статьи; Электрооборудование автоприцепов Основные узлы прицепов для легковых автомобилей и их назначение Схема подключения прицепа распиновка розетки фаркопа своими Рейтинг , голосов Вы сможете узнать, какова схема подключения прицепа и распиновка розетки Для правильного подключения прицепа легкового автомобиля и вилки Схема подключения прицепа для начинающих Avtopub янв г Распиновка розетки фаркопа, схема подключения легкового и грузового если фаркоп и прицеп легкового да и грузового автомобиля Схема подключения прицепа распиновка розетки фаркопа ktonaavtorutuningraspinovkarozetkipritsepalegkovogoavtomobilyahtml февр г Распиновка розетки прицепа легкового автомобиля Необходимо знать, что схема подключения прицепа распиновка розетки Схема подключения прицепа распиновка розетки фаркопа irucisrushemapodkljuchenijapriceparaspinovkarozetki апр г Виды, распиновка и схемы подключения розетки фаркопа типа используется на большинстве грузовых прицепов автомобилей пиновые разъемы употребляются для подключения легковых прицепов например, для питания бытового электрооборудования прицепа дачи, зарядки Схема подключения прицепа к легковому автомобилю как Электросхемы и ЭБУ Рейтинг голоса Перейти к разделу Видео Как можно недорого обезопасить прицеп в своем авто ? можно недорого обезопасить прицеп в своем авто ? Как правильно подключить электрооборудование прицепа priceporguaokakpravilnopodklyuchitelektrooborudovaniepricepahtml Похожие Схема подключения прицепа к легковому автомобилю день есть для всех радостная новость для будущих владельцев прицепов для легкового авто Как подключить розетку фаркопа автомобиля самостоятельно? Похожие окт г Схема подключения прицепа с распиновкой розетки фаркопа изучить распиновку разъема прицепа легкового автомобиля , что Схема Подключения Розетки Для Прицепа Легкового Автомобиля схема подключения розетки для прицепа легкового автомобиля По отсутствует розетка для подключения электрооборудования прицепа , то ее Схема подключения вилки прицепа МЗСА TrailerGoru Прицепы wwwtrailergoruvilkamzsaphp Схема соединения проводов в электрической вилке прицепа может аналогичную процедуру сделать в розетке автомобиля , только наоборот Распиновка розетки прицепа легкового автомобиля схема Рейтинг , голосов июл г Варианты схем распиновки розеток прицепа легкового автомобиля подключение штекера и разъёма фаркопа на и контактов Не найдено электрооборудование Схема подключения прицепа к автомобилю стандартная распиновка Рейтинг голоса Схема подключения прицепа к автомобилю стандартная распиновка подключении автоприцепа к легковому автомобилю нужно учесть целый ряд нюансов Если необходимо соединить разного типа прицепы и автомобили , даже коротким замыканием и выводом из строя всего электрооборудования Схемы подключения розетки фаркопа легкового прицепа Схемы подключения прицепа к бортовой сети авто стандартизованы, что в обязательном порядке оснащаются световым электрооборудованием , Распиновка розетки фаркопа прицепа на , и пин Главная Электрооборудование Рейтинг голос авг г Схема и способы подключения розетки для прицепа легкового автомобиля Главная Электрооборудование грузов, превышающих объем багажника легкового автомобиля , не обойтись без прицепа Розетка фаркопа Подключение и устройство Виды и особенности Для присоединения прицепа к автомобилю устанавливается фаркоп и специальная розетка Легковой автомобиль не рассчитан для транспортировки тяжелого и габаритного груза, более простое, так как наши автомобили имеют простые электрические схемы Электрооборудование автомобиля Эксплуатация прицепа Правила пользования и езды с прицепом tikitreilerruaboutbasic Похожие Легковой прицеп является полноправным участником дорожного движения, как и указываются в схеме электрооборудования автомобиля , например Распиновка розетки фаркопа на pin Прицепы для легковых Распиновка розетки на pin схема подключения прицепа согласующий работу проводки автомобиля с прицепом на некоторых современных Не найдено электрооборудование Подключение фаркопа к электронике машины своими руками Главная Общие сведения Перейти к разделу Использование схемы подключения Схема розетки фаркопа, как правило, идет в комплекте Что касается электрооборудования не соответствует проводке прицепа , то воспользуйтесь переходниками Информация по эксплуатации автоприцепов wwwmotorruinformationhtm?langru Правильная загрузка легкового прицепа во многом определяет безопасность фонарям, указываются в схеме электрооборудования автомобиля Ремонт электрооборудования и освещения автомобилей wwwscanruremontosveheniyaphp Простые ремонты легковых авто Главная Приспособления для ремонта автомобилей Приспособление для ремонта Зачастую при ремонте электрооборудования и освещения прицепов и полуприцепов работники грузового Схема приспособления для проверки электрооборудования прицепов Схема подключения розетки для прицепа легкового авто Монтаж сент г Купили прицеп к своему авто ? Не уверены, что распиновка его вилки совпадает с расключением контактов розетки фаркопа? Прицепы для легковых автомобилей подробнее о правилах wwwmirpricepovrustatya Похожие Однако производители прицепов для легковых автомобилей освоили причем Электрооборудование легкового прицепа эксплуатация и ремонт общие рекомендации при установке ТСУ на автомобиль , схема подключения Прицеп вектор лав а wwwnordbrizcomcatalogpritsepybortovyelavahtml Прицеп лав а прицеп для легкового автомобиля с бортами, для перевозки розетки для подключения вилки электрооборудования прицепа Распиновка контактов розеток и штекеров фаркопа, схемы chebo Схемы подключения и распиновки розеток, штекеров для фаркопа прицепа и установки универсальной розетки для подключения электрооборудования прицепа , Схема подключения розетки прицепа легкового автомобиля c Схема контактов штепсельной розетки и вилки wwwbelpricepruusefulinfoid Электросхема легкового прицепа и Вашего автомобиля должны быть соединены в одно целое Для этого мы размещаем в данной статье схему Плакаты по устройству легкового автомобиля и прицепов для wwwavtoshkolasoftruUstroystvo_Bhtm Плакаты по устройству легкового автомобиля и прицепа для автошкол прицепа , Схема электрооборудования прицепа легкового автомобиля ПОДКЛЮЧЕНИЕ РОЗЕТКИ ПРИЦЕПА AUTOELRU autoelrudiagrammrezetki_pricepaphp Сайт об электрооборудовании Главная Статьи Схемы Схема подключения розетки прицепа на легковой транспорт ВНИМАНИЕ!!! НЕ НА ВСЕ СОВРЕМЕННЫЕ АВТОМОБИЛИ МОЖНО ТАК ПОДКЛЮЧАТЬ!!! ТРЕБУЕТСЯ Самодельный прицеп для легкового автомобиля За основу будущего самодельного прицепа для легкового автомобиля примите Электрооборудование прицепа подключите к автомобиля для легкового автомобиля Схема подключения прицепа легкового автомобиля Стандартное подключение разъёма Прокат прицепов автобоксов wwwprokatprrupoleznoestandartnoepodklucenierazeema Похожие электрооборудования автомобиля Наиболее распространенная схема контактов розетки ТСУ для легковых автомобилей изображена ниже прицеп ПРИЦЕПЫ ДЛЯ ЛЕГКОВЫХ АВТОМОБИЛЕЙ PDF DocPlayerru Для буксировки прицепа легковой автомобиль должен быть оборудован фонарям, указываются в схеме электрооборудования автомобиля Наиболее схема электрооборудования прицепа для легкового автомобиля мар г схема электрооборудования прицепа для легкового автомобиля Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail Acura MDX год Руководство часть Zinrefru zinrefruavtomobiliAcura___Acura_MDX__godhtm Приборы освещения и электрооборудование прицепа должны соответствовать действу Схема интерфейса подключения приборов освещения прицепа максимальной скорости движения легкового автомобиля с прицепом Схема подключения розетки фаркопа Устройство автомобиля Рейтинг голосов Для буксировки за легковым автомобилем прицепа мало установить фаркоп На прицепе есть своя электрическая проводка, габаритные огни и Двухосный прицеп для легкового автомобиля своими руками autolirikarusovetidvuhosnyjpricepdlyaavtosvoimirukamihtml Похожие Прицеп для легкового авто может быть только одноосным Для подключения к электрооборудованию автомобиля должен быть соединительный Полезная информация ПрицепМаркет Информация Схемы подключения различных типов прицепов европейского типа применяется на большинстве прицепов для легковых автомобилей большие токи, в частности, для питания бытового электрооборудования прицепа дачи, Схема подключения розетки фаркопа распиновка разъема, как hitmindruskhemapodklyucheniyarozetkifarkoparaspinovkarazemakakpo Схема подключения прицепа распиновка розетки фаркопа типа применяется на большинстве грузовых прицепов легковых автомобилей токи, в частности, для питания бытового электрооборудования прицепа дачи , зарядки Руководство по эксплуатации Завод прицепов БАТЫР прицепбатыррфrukovodstvopoekspluatatsii Эксплуатация прицепов разрешена со всеми легковыми автомобилями, электрооборудование прицепа с электрооборудованием автомобиля PDF С ПРИЦЕПОМ wwwautokniginarodruloadpriceppdf Похожие легкового автомобиля тягача и прицепа определяются действующими Правилами Схема электрооборудования грузовых прицепов Расцветка Аксессуары для прицепов легковых автомобилей купить в Москве для подключения электрооборудования прицепа Когда Вы уже выбрали аксессуары для прицепов для легковых автомобилей , можно переходить к Распиновка розетки под прицеп Законники advokatcom Конституционное право мар г Наиболее типичные неисправности электрооборудования прицепа Схема подключения розетки для прицепа легкового автомобиля Вместе с электрооборудование прицепа легкового автомобиля схема часто ищут подключение розетки прицепа легкового автомобиля электросхема прицепа легкового автомобиля подключение вилки прицепа распиновка разъема прицепа евро подключение розетки фаркопа на ниве распиновка розетки грузового прицепа розетка фаркопа ми контактная как сделать проводку на прицеп Документы Blogger Hangouts Keep Jamboard Подборки Другие сервисы

В некоторых случаях без использования автомобильного прицепа просто невозможно перевезти определенный груз. После подключения прицепа по нашей схеме и проверки работоспособности его светотехники желательно позаботиться о защите внутренних элементов розетки от влаги. 14 — надо, если за рулем нет водителя 15 — надо во всех случаях 16-не надое V. С какой скоростью можно проехать по мосту на легковом автомобиле с прицепом? Однако важнейшая функция электрооборудования — привести в действие стартер, который раскручивает вал двигателя, и создать искру, воспламеняющую топливовоздушную смесь в цилиндрах. Продажа автомобильных прицепов по оптимальной цене. Интернет-магазин TOPDETAL.RU предлагает широкий ассортимент прицепов для любой марки авто. Надежные прицепы для легковых автомобилей. Электрооборудование прицепа. Контрольный осмотр и ежедневное техническое обслуживание автомобиля и прицепа. Должен ли водитель легкового автомобиля уступить дорогу водителю автобуса в изображенной на рисунке ситуации? Электрооборудование автомобиля. На подавляющем большинстве современных автомобилей источником питания является синхронный генератор трёхфазного переменного тока с приводом от основного двигателя; трёхфазный переменный ток с генератора поступает на встроенный трёхфазный выпрямитель и схему регулятора напряжения в … …с пружинным энергоаккумулятором типа 2424 в сборе Кран разобщительный в сборе Головки соединительные типа: quot;Аquot;, quot;Палмquot; Клапан управления тормозами прицепа с двухпроводным приводом в сборе Клапан управления тормозами прицепа… Прицеп ЛАВ 81011 с удлиняющимся дышлом для легкового автомобиля Легковой прицеп ЛАВ 81011 предназначен для перевозки самых разнообразных грузов- бытовых,… Прицеп для легкового авто Прицеп новый, беларусский, на пружинах. без документов длина1. Номер лота 2103 Прицеп-дача Caravelair Brasilia 395 — это надежный недорогой кепмер который позволит с комфортом отдохнуть как в организованном кемпинге так и на дикой природе. Полная масса прицепа составляет 810 кг. Благодаря одной оси и небольшим габаритам. Электрооборудование, электротехника. Обратитесь к специалисту по электротехнике, для того чтобы проверить и, если требуется, установить на прицеп электрооборудование, необходимое для подключения системы освещения прицепа.

распиновка и электрика фаркопа, как подключить своими руками и блок согласования

Монтаж фаркопа и прицепа — процесс простой, однако сложность вызывает схема подсоединения оборудования к бортовой сети. Если в ходе выполнения задачи будут допущены ошибки, это может отразиться на безопасности передвижения. Ниже разберем, что представляет схема подключения розетки прицепа легкового автомобиля и какие шаги потребуется выполнить для осуществления этой задачи.

Содержание

Открытьполное содержание

[ Скрыть]

Схема прямого подключения

В зависимости от типа устройства и вилки схема распиновки может быть разной. Принципиальное различие кроется в цветах выходов, а также числе пинов.

7 пиновая схема типа Евро и РФ

В схемах 7 пиновой распайки назначение контактов следующее:

1 — левая поворотная лампа;
2 — фонарь реверсивного хода, включается при переключении задней скорости;
3 — массовый пин или земля;
4 — правая поворотная фара;
5 — пин для подсветки номера и правой габаритной фары;
6 — стоповые огни;
7 — левый габаритный источник света.

7 пиновая схема типа США

Основная особенность данного вида девайсов заключается в том, что его схема подразумевает наличие выхода реверсивного хода, но в таких устройствах нет разделения габаритных сигналов. Есть один выход, который отвечает за их активацию, включаются сразу и левые, и правые лампы. В зависимости от модели авто в некоторых машинах американского производства нет разделения и стоп-огней. Подробное назначение контактов приведено на фото ниже.

Пользователь Андрей Вид снял видеоролик, в котором показана процедура монтажа и подключения электроцепей розетки.

13 пиновая схема

В девайсах на 13 пин схема подключения розетки прицепа легкового автомобиля выглядит несколько иначе:

1 — выход желтого цвета требуется для активации левой поворотной лампы;
2 — к выходу подсоединяется питание противотуманок;
3 — должен использоваться в качестве заземления;
4 — к пину включается штекер правого поворотного источника света;
5 — этот пин необходим для запитки габаритных источников освещения и подсветки;
6 — стоповые фонари;
7 — необходим для питания правого ряда габаритных фар и подсветки;
8 — фары реверсивного хода;
9 — контакт оранжевого цвета необходим для подключения к питанию;
10 — пин к зажиганию;
11 — еще один контакт применяется в качестве массы;
12 — этот пин используется в оборудовании запасным, эксперты часто применяют его для подключения вспомогательного сигнального кабеля;
13 — масса, используется непосредственно для контакта под номером 9.

Принципиальное различие разъема заключается в том, что по его контактам могут проходить токи более высокой мощности. Подсоединить к электросети можно бытовые девайсы прицепа-дачи, зарядный прибор для запитки АКБ. Эти выходы могут применяться для подключения к оборудованию лодки, но для выполнения этой задачи следует устанавливать переходники. В новых устройствах могут использоваться системы АБС, ЕСП, а также управляющие модели. Если ставить такой девайс, то для подсоединения понадобятся смарт-коннекторы и штекеры.

Фотогалерея

Электронный блок согласования

Применение согласующего модуля необходимо в том случае, если вы являетесь владельцем современного авто, «напичканного» электроникой. Семипиновые устройства не актуальны. Блок согласования предназначен для тестирования задних фонарей. Если девайс в ходе использования выявит, что фонари на оборудовании потребляют больше тока, чем требуется, автовладелец будет предупрежден об этом посредством сообщения о неполадке. Установка согласующего модуля нужна для передачи управляющих импульсов по мультиплексному каналу.

Чтобы подсоединить девайс к электрической составляющей, следует осуществить подключение к сигнальным кабелям. В итоге импульсы на источники освещения прицепа будут подаваться не с машины, а с блока. Данное устройство надо подключить к электросети авто.

Что потребуется для подключения фаркопа?

Для осуществления задачи потребуется:

Розетка. В комплекте к девайсу будет идти крышка, а также прорезиненый уплотнитель. Перед покупкой внимательно осмотрите товар. Все элементы корпуса устройства должны плотно прилегать друг к другу, зазоры не допускаются. Проверьте качество резьбы, а также состояние фиксирующих болтов на контактах.
Купите хороший одножильный кабель, использующийся для подсоединения к бортовой сети машины. Сечение должно быть не менее 1,5 мм2.
Соединительные разъемы. Специалисты рекомендуют покупать обуродувание с выходами для предохранительных устройств.
Понадобится гофрированный патрубок из металла либо полипропилена. Он будет использоваться для изоляции проводки. Длина шланга нужна не менее двух метров.
Комплект пластмассовых монтажных хомутов, которые предназначены для фиксации электроцепей.
Силиконовая прокладка. Фирма-изготовитель и цвет товара не имеют значения.

Способы подключения

Есть несколько методов соединения электроприборов с бортовой сетью своими руками, рассмотрим их подробно.

Пользователь МОНСТРОХОD предоставил видео, которое позволит разобраться с процедурой установки и соединения световых приборов прицепа к бортовой сети машины.

Первый способ

В авто, выпущенных более пятнадцати лет назад, обычно не используется согласующий модуль, поэтому автовладельцу придется установить розетку, с помощью имеющихся проводов. Это позволит избавиться от необходимости покупать вспомогательные разветвители. В процессе выполнения задачи следует правильно подключить кабели к автомобильной электросети, чтобы обеспечить бесперебойную работу задних фар. Для предотвращения ошибок нужно внимательно изучить схему подсоединения, она должна идти в комплекте с розеткой. Девайс следует подключить так, чтобы его выходы были соединены со штекерами питания задней оптики в авто.

В зависимости от изготовителя прицепа оптика может быть оборудована дополнительными штекерами, позволяющими облегчить процедуру замены источников освещения. Когда необходимо подсоединить вторую поворотную фару к прицепу, владельцы машин сталкиваются с тем, что остается лишний кабель.

Избавиться от такой проблемы можно разными методами:

Подсоединить оборудование к более объемным клипсам.
Перед тем как приступить к осуществлению задачи, следует выполнить очистку кабеля от изоляции, после чего подключить его к проводу, который идет от штекера розетки. Для обеспечения качественного и надежного соединения кабели следует припаять друг к другу, а затем опять заизолировать. Это позволит предотвратить возможную утечку тока и обеспечить стабильную работу задней оптики в целом.

Реализация этого метода требует от водителя разобраться в схеме электрической проводки автомобиля.

Канал Простое Мнение снял видеоролик, в котором показан процесс подсоединения фаркопа и его проводки.

Второй вариант

Этот метод актуален для владельцев современных автомобилей. Более новые транспортные средства оснащаются сложной электросхемой, поэтому подсоединить оборудование без согласующего девайса не получится.

Как производится подключение устройства:

Сначала осуществляется монтаж согласующего девайса, его надо правильно подсоединить к бортовой сети авто. Воспользуйтесь схемой.
Когда девайс будет подсоединен, включите его. При активации на задние фонари подадутся импульсы. Это говорит о том, что управляющий модуль не может распознать блок согласования, так и должно быть. Теперь можно подсоединять фаркоп.
В некоторых случаях схема контактных элементов на устройстве и согласующем девайсе не соответствуют друг другу. Подсоедините девайс, используя имеющуюся схему. Если вы сталкиваетесь с такой задачей впервые, то лучше обратиться за помощью к квалифицированному электрику. Неверные действия могут привести к проблемам в работе электрической составляющей. Процесс подсоединения грузовых прицепов осуществляется идентично.

Советы и нюансы

Что надо учесть, чтобы обеспечить долгую и бесперебойную работу электрики на машинном прицепе:

Не допускайте перенапряжения в электросети. В частности если вы используете бытовые приборы, слишком высокое напряжение может привести к замыканию и возгоранию.
Регулярно выполняйте диагностику электрических приборов, особенно перед выездом. Наличие дефектов, которые можно выявить визуально, сообщит о проблемах.
Перед началом нового сезона выполняйте диагностику электрических соединений, расположенных вне кузова авто и прицепа. Чтобы не возникло проблем в работе проводки, иногда смазывайте контактные части и разъемы солидолом либо другими защитными материалами.
Проследите, чтобы провода не висели. Электрические цепи нужно надежно зафиксировать к кузову посредством пластмассовых хомутов. Если вы планируете регулярно пользоваться прицепом, то рекомендуем установить на него водонепроницаемые оптические источники освещения.

Загрузка …

Видео «Пособие по монтажу и подсоединению фаркопа»

Пользователь Oleg Zuyeff снял видеоролик, в котором на примере модели Лада Гранта продемонстрировал процедуру установки и подключения электроцепей устройства.

Распиновка розетки прицепа легкового автомобиля

Схема подключения фаркопа автомобиля к прицепу

Дата публикации: 10 августа 2016.

Наличие тягового сцепного устройства (ТСУ) в автомобиле, позволяет транспортировать грузы с помощью прицепа.

Однако мало просто приобрести и установить наиболее подходящий для вашей машины фаркоп, его нужно также подключить.

Дело в том, что для безопасной эксплуатации прицепа, на нем обязательно должны работать сигнальные огни, позволяющие другим участникам дорожного движения ориентироваться в ваших действиях.

Подключение электрики фаркопа своими руками можно произвести без лишних затрат и специализированных инструментов. Достаточно лишь разобраться в типе разводки и приобрести соответствующий переходник, если он потребуется.

Европейская и отечественная разводка

На самом ТСУ под защитной крышкой расположена особая площадка – розетка фаркопа. Схема ее подключения зависит от количества контактов. Обычно на отечественных авто используются розетки на 7 контактов, а 13-контактные изделия больше характерны иномаркам из Европы и США (американские выпускаются также с 7-контактными розетками).

По большому счету распиновка разъема фаркопа отличается только наличием дополнительных пинов для активации электрической начинки, которая устанавливается не в обычных прицепах, а в полноценных домах-прицепах.

Если же речь идет о стандартном устройстве для перевозки вещей, то для него больше подойдет разъем фаркопа, распиновка которого будет соответствовать 7 элементам.

Рассмотрим вариант европейской разводки, где:

Подключение проводки фаркопа производится также и по отечественной схеме:

Левый поворотник (желтый).
Противотуманка (голубой).
«Земля».
Правый поворотник (зеленый).
Свободный.
Стоп-сигналы (коричневый).
Габаритные огни (черный).

Если распиновка фаркопа не соответствует прицепу (допустим, вы планируете эксплуатировать отечественный прицеп, подключив его к иномарке, или наоборот), то достаточно только приобрести адаптер и произвести подключение по описанной выше схеме.

Пришло время перейти к практическим рекомендациям, касающимся того, как подключить розетку фаркопа к автомобилю самостоятельно.

Подключаем розетку фаркопа к машине

Перед тем, как произвести подключение розетки фаркопа к автомобилю, необходимо удостовериться, что ее корпус, крышка и заглушка герметичны. Для этого облейте эту деталь водой и посмотрите, будут ли протечки. Если конструкция не герметична, то слабые места нужно будет обработать силиконом, после завершающего этапа монтажа фаркопа.

Сама розетка подключается двумя способами:

Стандартным. В этом случае не предполагается никаких изменений электрической системы автомобиля. Если прицеп и ТСУ обладают соответствующими разъемами, то схемы для такого подключения не потребуется – достаточно всего лишь вставить розетку в гнездо.
Универсальным. В случае, когда речь идет не о штатном оборудовании, а о приобретенном дополнительно фаркопе или прицепе, то чаще всего требуется более сложное подключение.

Если со стандартным вариантом все понятно, то подключить фаркоп к проводке автомобиля универсальным методом можно двумя вариантами.

Вариант 1

Данный метод подходит для тех ситуаций, когда в автомобиле отсутствует современный блок управления, что делает возможным подключить провода напрямую к электро-цепи. Это означает что проводка, идущая с разъема, подключается к проводам задних световых элементов.

Для этого, сперва, необходимо обратиться к схеме подключения розетки прицепа, которую можно найти в сопроводительных документах и инструкциях.

Далее, производится подключение самой розетки в области, где располагается колодка жгута заднего фонаря машины.

Чаще всего в этом месте можно найти специальное технологическое окно, предусмотренное производителями с целью упростить процедуру замены испорченных лампочек.

Полезно! При этом у вас должен быть лишний провод для второго поворотника.

Для того чтобы подключить розетку таким образом вы можете использовать обжимные клипсы или просто снять изоляцию с проводов, соединить их и закрепить посредством пайки. Также стоит учитывать, что для того, чтобы все подключить правильно, лучше вооружиться схемой электропроводки машины.

Вариант 2

Если же вы являетесь владельцем современной иномарки, то, скорее всего в ней установлена непростая электронная начинка, которая не позволит подключить прицеп первым методом.

Дело в том, что установленный блок управления постоянно контролирует оптику, расположенную в задней части автомобиля.

Как только в этой области начнется большее потребление тока – это будет воспринято системой как ошибка.

Чтобы избежать подобной проблемы используется дополнительный элемент, который называется блоком согласования. Этот прибор подключают к штатной электрике автомобиля, и он становится своего рода посредником, позволяющим беспрепятственно передавать сигнал на световые элементы прицепа.

Полезно! Блок управления элементарно не будет «видеть» дополнительный и элемент, соответственно никаких сообщений об ошибках водитель не получит.

Если вы не хотите покупать блок согласования, то можно воспользоваться маленькой хитростью – использовать реле. Оно, по большому счету, будет выполнять функцию управляющего элемента, подающего напряжение на габаритные огни прицепа. Также реле можно установить и для стоп-сигналов и противотуманок (если таковые установлены).

После того как вы подключили прицеп и проверили что все системы работают нормально, а огни горят, не забудьте защитить внутренние элементы от влаги. Для «брешей» используется силикон, а для защиты контактов от окисления их рекомендуется обработать графитовой смазкой.

В заключении

При подключении фаркопа, важно соответствовать схемам, чтобы все элементы работали правильно. Если вы сомневаетесь в своих силах, то лучше не рисковать и обратиться к специалистам, которые за небольшую плату сделают все согласно всем требованиям.

Источник: https://avto-moto-shtuchki.ru/jelektronika/100-shema-podkljuchenija-pricepa-raspinovka-rozetki-farkopa.html

Схема подключения разъема прицепа (распиновка розетки фаркопа)

15.08.2013

В статье указана стандартная распиновка электрики. Т.е. если вы установили фаркоп в специализированном сервисе, и можно смело покупать к своему автомобилю новый прицеп. Если фаркоп устанавливали самостоятельно, тогда надеемся, эта статья окажется для вас полезной.

Если Вам необходима схема подключения прицепа распиновка розетки фаркопа, Вы можете воспользоваться информацией, расположенной ниже.

№ контакта	Код	Цвет проводов МЗСА	Цвет проводовГОСТ 9200-76стр. 10 (11)	На некоторыхукраинскихприцепах	Сигнал	Сечение провода
1	L	Желтый	Желтый	Зеленый	Левый поворотник	1,5 мм2
2	54G	Голубой	Голубой	Красно-белый	Опция, в России выводят противотуманный фонарь	1,5 мм2
3	31	Белый	Белый	Черный	Земля (-)	2,5 мм2
4	R	Зеленый	Зеленый	Желтый	Правый поворотник	1,5 мм2
5	58R	(Нет провода)	Коричневый	Розово-красный	Правый габарит и подсветка номера(иногда задний ход)	1,5 мм2
6	54	Коричневый	Красный	Голубо-белый	Стоп-сигналы	1,5 мм2
7	58L	Черный	Черный	Голубо-черный	Левый габарит	1,5 мм2

Обратите внимание, что на прицепах МЗСА к 5-у сигналу ничего не выводиться. Соответственно, если у вас на прицепе МЗСА не горят габаритные огни, скорее всего в розетке фаркопа сигнал выведен только на 5-й контакт, а на 7-й нет.

Некоторые российские производители прицепов при установке фонаря заднего хода подключают его к 5-й клемме, а за габаритами оставляют 7-й контакт.

Для долгой и безотказной службы электрической розетки советуем после подсоединения контактов промазать их литолом или солидолом, а место входа жгута проводов в розетку надежно обработать герметиком.

Схема подключения 13-контактной розетки автоприцепа разобрана в отдельной статье.

Источник: https://kupi-pricep.ru/blog/rozetka

Схема подключения розетки для прицепа легкового автомобиля: методы и их особенности

Среди автомобилистов распространено мнение, что выполнить подключение фаркопа не так уж сложно, и с этой работой способен справиться любой новичок.

В принципе, если говорить о подсоединении прицепа к автомобилю, то здесь и, правда, трудностей не возникнет. Однако, если говорить о подключении электрики прицепа, что это может озадачить многих автовладельцев.

И часто для доведения дела до конца требуется схема подключения фаркопа.

Здесь нами не будет рассматриваться целесообразность наличия на автомобиле фаркопа, поскольку в подобных случаях это прицепное устройство является жизненно необходимым. Чаще всего они имеют специальную площадку, где находится розетка фаркопа. И у этой розетки предусмотрена специальная крышка, которая обеспечивает защиту от негативных факторов.

Чаще всего встречаются розетки, которые оснащены 7 или 13 контактами. Автомобили, которые ездят по российским дорогам, как правило, оснащены 7-контактными устройствами. Что же касается розеток, имеющих 13 контактов, то они более распространены на машинах, которыми пользуются жители стран Европы и США.

Отличаются же эти розетки друг от друга в плане использования дополнительных контактов. С помощью последних можно задействовать такие дополнительные приспособления, как противотуманки и иную электрическую начинку домов-прицепов, которые часто встречаются в западных странах.

Как подключить розетку фаркопа

Сталкиваясь с проблемой подключения розетки, владелец может рассмотреть один из двух методов:

стандартный;
универсальный.

Первый метод можно рассматривать лишь при условии, что у фаркопа, как и у прицепа легкового автомобиля, имеются соответствующие разъемы, которые позволяют выполнить соединение. Тогда владелец может выполнить работу, даже не имея на руках схемы подключения прицепа.

Ведь в этом случае все действия будут сводиться к совмещению розетки с гнездом. Нередко сведения о распиновке розетки фаркопа можно получить из инструкции по эксплуатации автомобиля. Именно таким образом и следует поступать, поскольку владельцу не придется каким-либо образом изменять электрическую систему своей машины.

Однако чаще всего происходит так, что владельцам приходится прибегать к помощи универсального способа. Однако для получения более полного представления об особенностях далее будут рассмотрены оба этих варианта.

Первый способ

В конструкции автомобиля не предусмотрен современный электронный блок управления. Это позволяет выполнить соединение электрических проводов с имеющимися электрическими цепями, не прибегая к каким-либо разветвителям. Иными словами, вся работа будет сводиться к соединению проводов, идущих с разъемов, к задней светотехнике.

Технология подключения

Первое, что здесь необходимо сделать — ознакомиться со схемой подключения розетки. Далее, розетку нужно подключить туда, где находятся колодки жгута одного из задних фонарей машины, используя для этого подходящие разъемы.

При внимательном обследовании там может быть обнаружено технологическое окошко: производители делают его намеренно, чтобы у владельца не возникло проблем в случае замены перегоревших лампочек. Однако сразу следует подготовиться к тому, что останется лишний провод, поскольку мы будем должны подключить второй указатель поворота.

Подобная задача может быть решена следующим образом:

путем подключения к объемным клипсам;
можно вначале очистить провод от изоляции, затем соединить его с проводом, который идет от розетки, после чего зафиксировать соединение, используя пайку.

Для таких случаев нелишним будет владельцу иметь схему электрической проводки автомобиля.

Если вам предстоит выполнять эту работу впервые, то не помешает прежде ознакомиться с видеороликом, чтобы вы точно знали, как нужно все правильно делать.

Когда же вы начнете самостоятельно выполнять эту работу, то вы должны все время ориентироваться на схему подключения розетки фаркопа.

Второй способ

Собственникам современных автомобилей, имеющих довольно сложную электрическую электронную начинку, не стоит использовать первый метод подключения прицепа. Одной из функций блока управления является постоянная проверка состояния задней оптики. В момент, когда выяснится, что норма токопотребления увеличена, поступит соответствующий сигнал об ошибке.

В подобной ситуации специалисты обычно прибегают к помощи устройства, именуемого как «блок согласования». Также его применяют и тогда, когда нужно настроить передачу сигналов управления при помощи мультиплексной шины.

Первое, что здесь нужно сделать — подключить блок согласования к штатной электрике автомобиля. Далее в работу включается блок, от которого будут поступать соответствующие сигналы на светотехнику прицепа. Теперь блок управления автомобиля уже не сможет распознать устройство, из-за чего владелец сможет легко выполнить подключение фаркопа.
Если при обследовании машины вы обнаружите разъем, который имеет несколько иное исполнение, нежели тот, который применяется на прицепе, то лучше всего не пытаться самостоятельно решить эту проблему, а обратиться к помощи специалистов. Конечно, вы всегда можете все сделать сами, но для этого вы должны иметь под рукой схему подключения розетки и распиновки контактов. Довольно часто владельцы, которые обладают определенными навыками, способны решить эту задачу без посторонней помощи. По такой же схеме выполняют подключение и грузового прицепа.

Важные нюансы

Главное, о чем вам следует помнить — подключение электрики прицепа является обязательной процедурой. Поэтому не следует недооценивать важность этой операции, думая, что другие участники дорожного движения будут внимательны во время езды.

Если вы решите пренебречь этим, то это может стать основанием для наложения на вас штрафа. Поэтому всякий раз, когда вы соберетесь в дорогу, найдите пару минут для того, чтобы убедиться в работоспособности сигнальных огней прицепа.

Заключение

Если вы владелец легкового автомобиля, который вами используется совместно с прицепом, то вам следует позаботиться о подключении к нему электрики.

При желании вы сможете выполнить эту работу самостоятельно, для этого достаточно найти розетку, после чего, ориентируясь на схему подключения, можно быстро и без особых затрат довести дело до конца.

Но если вы впервые будете заниматься этой работой, то вам непременно понадобится схема подключения розетки.

Особое внимание следует обратить на то, что есть разные методы выполнения этой операции, о чем вы должны быть осведомлены еще до того, как приступите к решению этой задачи. Поэтому первым делом вам следует теоретически подготовиться к подключению розетки, чтобы вы не зря потратили свои силы и время.

Источник: https://elektro.guru/elektrooborudovanie/dlya-avtomobilya/shema-podklyucheniya-rozetki-dlya-pricepa-legkovogo-avtomobilya.html

Схема подключения розетки прицепа: распиновка разъема

Автомобильный прицеп значительно расширяет возможности машины. При помощи него можно перевозить крупногабаритные грузы, транспортировать снегоход или водный мотоцикл. А иногда и катер.

Для того чтобы сделать использование прицепа безопасным, нужно не только правильно установить фаркоп, но и подключить электрику. Автомобили имеют несколько различных схем подключения розетки прицепа.

Установка фаркопа

Чтобы установить фаркоп, не нужно обладать специальными знаниями по ремонту автомобиля. Любой человек, привыкший самостоятельно менять колеса, сможет поставить прицепное устройство.

Современные машины имеют стандартные места для установки фаркопа. Поэтому, чтобы его смонтировать, нужно:

Установить машину на смотровую яму или подъемник.
Внимательно осмотреть лонжероны. Под слоем заводской антикоррозионной мастики должны быть полоски скотча, закрывающие крепежные гайки. Они жестко приварены к кузову.
Завести фаркоп под пол багажника и совместить проушины прицепного устройства с гайками на кузове.
Болтами, идущими в комплекте, закрепить фаркоп.

При покупке не нужно стараться взять самый дешевый фаркоп. Он может доставить много неудобств при установке. Оригинальные изделия легко отличить по качеству изготовления и окраски. Также приобретаемый фаркоп нужно попробовать пристегнуть к прицепу. Его головка может не подойти к сцепному устройству.

Как подвести электричество к автомобильному прицепу

Бортовое электричество подводится при помощи стандартного подключения розетки прицепа. На автомобилях отечественного производства применяют семиконтактные разъемы. Эта разновидность встречается чаще других.

Американские и некоторые европейские машины используют тринадцатиконтактные разъемы. Это связано с возможностью подключения не только прицепов, но и домов на колесах. Они требуют большой мощности от электрической линии. Кроме этого, при помощи такой розетки дополнительно подсоединяются: задняя видеокамера, парктроники, противотуманные фары.

В России подключение розетки фаркопа отличается от зарубежного. Поэтому импортные прицепы имеют другую распиновку и подключить их к российской розетке без переделки не получится.

Прямое подключение

Схема подключения розетки прицепа имеет 2 разновидности. В зависимости от количества контактов, они подсоединяются по-разному. Здесь указана схема распиновки розетки с 7 контактами.

№ Условное обозначение Подключаемый элемент Сечениепровода Цвет провода 1 L Левый поворотник 1,5 мм Желтый 2 54G Свободный провод 12 В для любой опции 1,5 мм Голубой 3 31 Автомобильная масса 2,5 мм Белый 4 R Правый поворотник 1,5 мм Зеленый 5 85R Правые габаритные огни и подсветка номерного знака 1,5 мм Красный 6 54 Стоп-сигналы 1,5 мм Коричневый 7 58L Левые габаритные огни 1,5 мм Черный

Цвета, указанные в таблице, соответствуют стандартным цветам проводов, подводящих электричество к элементам оптики.

В этой схеме подключения прицепа, в распиновке розетки нет заднего хода. Потому что подавляющее большинство прицепов для легковых автомобилей не оборудовано соответствующей световой сигнализацией.

Подключение розетки с 13 контактами

Схема распиновки на 13 контактов немного сложнее.

№ Условное обозначение Что подключается Цвет провода 1 1L Левый поворотник Желтый 2 2 Задние противотуманные фары Голубой 3 3/31 Масса для контактов с 1 по 8 Белый 4 4R Правый поворотник Зеленый 5 5/58-R Левые габаритные огни и подсветка номерного знака Коричневый 6 6/54 Стоп-сигнал Красный 7 7/58-L Правые габаритные огни Черный 8 8 Сигнализация заднего хода Черно-красный 9 9 Постоянное напряжение силой тока до 35 А Коричнево-белый 10 10 Напряжение, идущее через замок зажигания Красный 11 11 Основная масса Белый 12 12 Резервный провод Красно-голубой 13 13 Масса для контакта 9 Белый

При отсутствии проверки бортовым компьютером задней проводки схема подключения розетки прицепа остается стандартной.

Самостоятельная установка

Смонтировать электрическую систему фаркопа можно самому. Это отнимет около 2 часов. Электрика имеет несложную схему подключения вилки прицепа к розетке. Разъем должен обеспечивать легкое и надежное соединение электрической проводки.

Для того чтобы установить розетку, нужно:

Открыть багажник машины и снять пластиковую или войлочную обшивку. Клипсы крепления лучше демонтировать съемником в форме лопаточки с прорезью. В этом случае клипсы останутся целыми и не нужно будет покупать новые.
Осмотреть заднюю часть багажного отсека. Там, где крепится бампер, должны быть резиновые заглушки, через которые проходит провод, питающий подсветку номера. Через эту резинку необходимо завести в багажник пучок проводов для подключения розетки фаркопа.
Осмотреть шину, идущую на задние фонари. Разделить пучок на отдельные провода.
Зачистить изоляцию не более 1 см на каждом проводе. К оголенным участкам нужно подсоединить провода от розетки. Соединение лучше делать при помощи обжимных замков для быстрого сращивания проводов. Это качественнее, чем делать скрутки.
Закрепить розетку в своем кронштейне при помощи болтов.
Проверить правильность подключения. Для этого нужно подцепить прицеп к фаркопу и проверить работу световой сигнализации.

Если электрика прицепа работает, можно устанавливать обшивку.

Как найти неисправность

В сырую погоду контакты розетки окисляются. Также на нее попадает грязь, которая ухудшает контакт в разъеме. По этой причине освещение прицепа перестает работать. Как выявить причину и устранить неисправность?

Для простой проверки автомобильной электрики существует индикатор, именуемый в народе “контролька”. Он представляет собой лампочку с двумя проводами, имеющими на концах зажимы.

По схеме подключения розетки прицепа ясно, какой осветительный прибор соответствует тому или иному разъему. Нужно проверить индикатором разъем, отвечающий за неработающий фонарь.

Для этого один зажим индикатора фиксируют на железной части фаркопа, который будет служить массой, а второй вставляют в тестируемый разъем. Проверяют при включенной электрике. Если соединение имеет плохой контакт, то лампа индикатора гореть не будет.

Чтобы исправить неисправность, нужно разобрать розетку и зачистить контакты наждачной бумагой.

Согласование оптических приборов

В некоторых современных машинах управление световыми сигналами происходит не напрямую, а через бортовой компьютер. Он тестирует переднюю и заднюю оптику на предмет повышенного потребления электричества. Таким образом, система бережет проводку от короткого замыкания и от установки ламп большой мощности.

В этих автомобилях напрямую подключить розетку легкового прицепа не получится. Система будет выдавать ошибку. Чтобы обойти ее, устанавливают блок, согласовывающий мощность задней световой оптики с компьютером автомобиля.

Блок согласования встраивается в электрическую схему и подключается к проводке.

Материалы для установки

Для того чтобы розетка легкового прицепа работала безотказно, на материале лучше не экономить. Для работы потребуется:

Многожильный провод сечением не менее 1,5 мм. Изоляция должна обеспечивать работу в условиях перепадов температуры.
Гофра для укладки проводов в единый пучок. Она дополнительно создаст защиту.
Розетка. Нужно смотреть, чтобы ее крышка плотно закрывалась без перекосов. А уплотнительное кольцо обеспечивало герметичность. Клеммы внутри не должны болтаться, иначе это приведет к плохому контакту.
Соединители или обжимные замки для сращивания проводов.

Работа розетки происходит в условиях агрессивной среды, поэтому для защиты контактов можно дополнительно использовать силиконовую смазку или солидол.

Источник: https://nastroy.net/post/shema-podklyucheniya-rozetki-pritsepa-raspinovka-razyema

Подключение фаркопа – схема и распиновка розетки фаркопа

Многие автомобилисты считают, что подключение фаркопа – простая и быстрая процедура. По сути, подсоединить прицеп к машине действительно несложно. В то же время подключение электрики прицепа уже может вызывать немало вопросов. В таких случаях понадобится схема подключения фаркопа.

Наличие самого фаркопа на автомобиле мы обсуждать не будем, так как без прицепного устройства обойтись в таких ситуациях нереально. Как правило, на фаркопах имеется специальная площадка, на которой расположена розетка фаркопа. В большинстве случаев эта самая розетка оснащается защитной крышкой.

Наиболее распространенные виды розеток имеют 7 и 13 контактов.

На территории нашей страны обычно применяют 7-контактные устройства, а вот 13-контактные розетки можно увидеть на многих автомобилях, эксплуатирующихся в Европе и США.

По сути, разница заключается в применении дополнительных контактов, необходимых для активации противотуманок и другой электрической начинки домов-прицепов, пользующихся популярностью за рубежом.

Как подключить розетку фаркопа

Розетку можно подключить лишь двумя методами:

стандартный;
универсальный.

Применение стандартного способа возможно только в том случае, если фаркоп и прицеп легкового (да и грузового) автомобиля оснащены соответствующими разъемами.

В таких случаях схема подключения прицепа вообще не понадобится, так как надо лишь вставить розетку в гнездо. Очень часто распиновка розетки фаркопа (при условии использования штатного оборудования) присутствует в инструкции по эксплуатации машины.

Это идеальный вариант, так как он не сопровождается внесением изменений в электрическую систему транспортного средства.

Но в большинстве случаев автомобилисты вынуждены применять универсальный метод. Мы рассмотрим два варианта развития событий.

Вариант первый

Автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

Сначала необходимо изучить схему подключения розетки прицепа. Затем с помощью подходящих разъемов подключаем розетку в месте расположения колодки жгута одного из задних фонарей автомобиля.

Как правило, там можно найти технологическое окошко, которое производители делают для упрощения процедуры замены перегоревших лампочек.

Правда, лишний провод все же будет, ведь придётся подключить второй указатель поворота.

Для реализации поставленной задачи можно найти обжимные клипсы либо просто удалить изоляцию с провода, соединить его с проводом, идущим от розетки, и закрепить результат с помощью пайки.

Схема электрической проводки автомобиля на этом этапе точно не помешает. Кстати, советуем посмотреть видеосюжет, что поможет вам убедиться в правильности своих действий.

Схема подключения розетки фаркопа должна быть у вас под рукой.

Вариант второй

Если речь идет о современном автомобиле с непростой электронной начинкой, первый вариант подключения прицепа будет не самым лучшим выбором. Блок управления тестирует заднюю оптику.

Когда он определит, что она потребляет больше тока (в результате соединения с оптикой прицепа), водитель получит сообщение об ошибке. В таких случаях специалисты используют так называемый «блок согласования».

Его также применяют в случае передачи сигналов управления посредством мультиплексной шины.

Блок согласования подключается к штатной электрике машины, после чего уже сам блок передает соответствующие сигналы на светотехнику прицепа. Блок управления автомобиля не «видит» это устройство, поэтому проблем с подключением фаркопа уже не возникает.

Если на автомобиле установлен разъем, стандарт которого отличается от того, что используется на прицепе, советуем воспользоваться услугами специалистов.

Если есть желание сэкономить – смотрите опубликованные в этой статье схемы подключения розетки прицепа и распиновку контактов. При наличии некоторых навыков вы сможете решить проблему и самостоятельно.

Подключение грузового прицепа осуществляется аналогичным способом.

Не забывайте, что подключать электрику прицепа необходимо в обязательном порядке. Не стоит пренебрегать этим, рассчитывая на внимательность других участников дорожного движения. Это одна из неисправностей, за наличие которой на вас могут наложить штраф. Перед тем как отправиться в путь, выделите одну минуту для проверки работоспособности сигнальных огней прицепа.

Источник: https://avtopub.com/podklyuchenie-farkopa-shema-i-raspinovka-rozetki-farkopa/

Электропроводка прицепа легкового автомобиля. Как подключить электропроводку прицепа легкового автомобиля?. Способы подсоединения электропроводки прицепа легкового автомобиля. Как подключить электропроводку прицепа легкового автомобиля своими руками

Многие автовладельцы, которым периодически приходится сталкиваться с перевозкой определенных грузов, применяют для транспортировки прицепы.

Однако для того, чтобы автомобиль был оборудован прицепом, на него необходимо установить фаркоп. Что касается его установки, то это достаточно просто сделать самостоятельно.

Намного сложнее — подключить электропроводку прицепа, что предусмотрено правилами дорожного движения.

Схема электропроводки прицепа легкового автомобиля

Для подсоединения проводки прицепа к машине используются два типа розеток на 7 и 13 выводов.

Схема подсоединения розетки буксируемого транспортного средства (в дальнейшем БТС) также зависит и от стандарта страны, из-за чего прицеп с российской разводкой невозможно без переделки подключить к розетке с европейской разводкой.

Если подсоединить его без переделки, правые габариты прицепа не будут гореть, что в ночное время может послужить причиной аварии.

Розетки на 13 контактов применяются, как правило, в автомобилях стран США и Европы. Дополнительные контакты, которые есть в розетке, применяются для включения противотуманок и другого электрооборудования.

Например, если говорить о доме-прицепе, то в данном случае, помимо оптики, необходимо будет вывести контакты, требуемые для питания различных устройств, используемых в нем.

7-контактные розетки применяются в автомобилях, которые эксплуатируются в странах бывшего СССР. В этом случае применяются контакты для подсоединения стоп-сигналов, поворотников и габаритных огней. В обоих случаях контакты должны располагаться зеркально.

Схема соединения прицепа легкового автомобиля

Чтобы автомобильный прицеп был правильно подсоединен к бортовой сети, необходимо знать, какой провод к какому контакту подсоединять.

Схема подсоединения прицепа российской 7-контактной розетки выполнена таким образом:

Левый поворотник.
Лампочка заднего хода.
Земля.
Правый поворотник.
—
Лампочка стоп-сигнала.
Габариты.

А вот европейская (универсальная) распиновка:

Левый поворотник.
Лампочка заднего хода.
Земля.
Правый поворотник.
Правый габаритный фонарь и подсветка номера.
Лампочки стоп-сигнала.
Левый габаритный фонарь.

Они фактически одинаковые, за исключением пятого пункта.

Распиновка на 13 клемм:

Левый поворотник.
Задний фонарь противотуманок.
Земля для клемм 1-8.
Правый поворотник.
Левая сторона подсветки номера и габаритов.
Стоп-сигнал.
Правая сторона подсветки номера и габаритов.
Лампочка заднего хода.
Напряжение 12 V 35 Ампер, которое является постоянным.
Напряжение 12 V 35 Ампер, которое подается после включения зажигания.
Земля.
Сигнальная проводка.
Земля для 9-ой клеммы.

Как подключить электропроводку легкового автомобиля своими руками?

В принципе при покупке фаркопа для установки на свой автомобиль с ним в комплекте продаются все требуемые для подсоединения материалы. А если нет, данный комплект нужно будет купить отдельно. Для этого понадобится:

Комплект проводов.
Розетка фаркопа для подсоединения прицепа.
Крепежи.
Крепежная пластина.
Схема подсоединения прицепного устройства с распиновкой розетки.

Кроме того, придется позаботиться об инструментах, которые потребуются для работы:

Паяльник.
Изоляционная лента.
Термоусадка.
Соединительные клеммы для проводов, если таких нет в комплекте.
Сверла и дрель, если на машине не предусмотрено места под розетку и фаркоп.
Инструменты для снятия бампера либо его подрезки.
Отвертки.
Гаечные ключи.

Если вы не имеете специального комплекта для подсоединения проводки, обязательно выбирайте многожильные провода с сечением не менее 1.5 мм2. Кроме того, для проводки отлично подойдут медные провода. Перед началом работ не забудьте снять клеммы с АКБ, чтобы не подвергать себя риску и полностью обесточить сеть.

При самостоятельном подсоединении проводки фаркопа вы можете прибегать или к стандартному способу подсоединения, или к универсальному.

Первый подойдет вам если и на прицепе, и на фаркопе вашего авто уже присутствуют специальные разъемы, которые можно будет соединить при потребности.

В таком случае вам по сути придется только тщательно изучить распиновку разъема БТС легкового авто, что чаще всего можно сделать с помощью эксплуатационной инструкции транспортного средства. Трогать электросеть не придется вообще.

Во всех других случаях, особенно когда приходится самостоятельно устанавливать на автомобиль и розетку, и фаркоп, подойдет лишь универсальный метод подсоединения. Однако мы рассмотри оба способа.

стандартный метод

Для подсоединения самой розетки фаркопа нужно сначала внимательно изучить схему ее подсоединения и распиновку розетки прицепа. Затем вам нужно найти колодку жгута одного из задних фонарей машины. Именно к данному жгуту необходимо будет подключить розетку, для этого будут применяться подходящие разъемы.

Зачастую в конструкции автомобиля предусматривается специальное окошко, посредством которого удобно просовывать провода.

Однако при подсоединении у вас в обязательном порядке должен остаться один проводок, который необходим для подсоединения второго поворотника.

Если говорить о способе соединения проводов, для этого можно или применять объемные клипсы, или фиксировать соединения посредством пайки (с проводов нужно будет предварительно снять небольшой кусочек изоляции).

Самое главное в такой работе — в точности следовать схеме подключения розетки фаркопа. Иначе есть риск повреждения не только фаркопа, а и всей электропроводки автомобиля.

универсальный метод

Если у вас современный автомобиль с электронным блоком управления, не рекомендуется применять стандартный метод. Суть в том, что электронный блок полностью контролирует функционирование заднего освещения, и когда вы вмешаетесь в целостность электропроводки, есть вероятность, что компьютер выдаст ошибку и вовсе прекратит всякое освещение.

Поэтому, кроме всех перечисленных материалов, вы также должны будете подготовить блок «согласования». Он подключается к электрической сети транспортного средства.

Блок «согласования» будет подавать требуемые сигналы на заднюю светотехнику, тогда как основной электронный блок не сможет распознать дополнительное устройство и поэтому не будет препятствовать подсоединению и применению розетки фаркопа.

Затем проделайте то, что и в первом способе — соедините провода заднего освещения авто и розетки фаркопа, не забывая при этом о потребности надежной изоляции.

Советы профи

В целом подсоединить проводку фаркопа не сложно, если вы разбираетесь в распиновке розетки фаркопа и схеме подсоединения прицепа. Также стоит помнить, что есть разные виды розеток, при этом розетка прицепа и фаркопа должны совпадать. Иначе у вас не получится подсоединить прицеп.

Источник: https://prosedan.ru/elektroprovodka-pricepa-legkovogo-avtomobilya-kak-podklyuchit-elektroprovodku-pricepa-legkovogo-avtomobilya

Схема Подключения Прицепного Устройства 7 Контактов

Рано или поздно вам может понадобится использовать свой легковой автомобиль для перевозки груза. Возможно, что нельзя будет обойтись без прицепа. В этом случае, придётся как следует разобраться в том, что из себя представляет розетка фаркопа.

А представляет она из себя приспособление, также именуемое соединительная фишка фаркопа , используемое для соединения электрики прицепа или трейлера с электрикой авто, для подачи питания на сигнальные огни и любые другие устройства.

Итак, рассмотрим интересующий нас предмет, по пунктам.

Внешний вид розетки фаркопа

Как подключить розетку фаркопа?

Проще простого. Штыри – к разъёмам. Всё согласно схеме, которая, разумеется, всегда есть в инструкции к прицепу или (если вы склонны терять важные документы) – в интернете.

Желательно, чтобы количество разъемов совпадало с числом штекеров. Если нет – существуют специальные дополнительные устройства – адаптеры, проще говоря, переходники.

Провода к фишке фаркопа можно вывести либо через вентиляционные отверстия в задних крыльях, либо в аналогичные отверстия с резиновыми заглушками в днище багажника, в сливные отверстия.

Можно пустить проводку под обшивкой, в месте где закрывается багажник. Еще вариант – самостоятельно аккуратненько просверлить в днище багажника подходящее отверстие.

Схема подключения розетки фаркопа

Также именуется распиновка и распайка . Поясняет предназначение каждого контакта, и проводка, отвечает на вопросы: что? , куда? и зачем? . Более подробные чертежи представлены на картинках.

При подключении розетки фаркопа вам поможет эта схема

Рассмотрим схему на примере тринадцати-контактной фишки:

Левый поворот, желтый провод.
Противотуманные фары, провод синий.
Минус для цепей 2, 4-8, 1 (35А), белый.
Правый поворот, зелёный.
Правая габаритная, цвет провода – коричневый.
Стоп, красный провод.
Левая габаритная, провод черного цвета.
Задний ход, провод белый, крупного диаметра.
Постоянно включенная лампа, синий провод крупного диаметра.
Либо зажигание, либо зарядка аккумулятора.
Либо резервный, либо минус для цепи 10 (35А).
Резервный.
Минус, цепь 9 (35А).

7-ми контактная розетка фаркопа

Является стандартной для автомобилей европейского и российского производства. Отличается шаром на тягово-сцепном устройстве диаметром 50 миллиметров. И, разумеется, количеством контактов – 7 штук, откуда и название фишки.

Схема европейской розетки фаркопа

Распайка европейской фишки фаркопа такова:

Левый поворотник, провод 1,5 мм
12В, (+) опция, провод 1,5.
Минус, 2,5 провод.
Правый поворот, 1,5 мм провод.
Правый габарит, 1,5 мм.
Стоп-сигнал, провод 1,5 мм.
Левый габарит, 1,5 мм.

Подрозетник фаркопа

Используется для закрепления на прицепе или автомобиле розетки фаркопа. Бывают подрозетники двух видов. Первый для фаркопов с шаром типа А. Второй – для шаров типа GC, G, FC, а также F.

Цены на розетки для фаркопа

7-контактные розетки и вилки фаркопа можно приобрести от 4 у.е. 13-контактные, от 15 у.е. Адаптеры (переходники) с 13 контактов на 7 и наоборот – от 20 у.е.

Ну вот, теперь вы знаете всё, что нужно о розетках фаркопа. Собираетесь вывезти семью на природу с ночевкой, но не знаете, вместится ли всё необходимое в вашу легковушку? Дело за малым – выбирайте оборудование, которое подойдёт именно вашему автомобилю, покупайте, устанавливайте и – в путь.

Схема подключения фаркопа 7 контактов

Схема подключения фаркопа 7 контактов уаз патриот

Схема подключения фаркопа 7 контактов фото

KIA Sportage Пижон-стиляга › Бортжурнал › Подключение розетки фаркопа

Иногда прицеп нам крайне необходим для перевозки каккого-либо негабаритного, тяжелого или грязного груза. И тогда, после механического соеденения с авто, необходимо соеденить их электроцепи, что позволит вам верно информировать других водителей о своих намерениях. Наибольшое распостранение получили 7-контактные разъемы.

Есть несколько стандартов разводки проводки в них. У себя я на левую розетку вывел европейский тип, на правой нестандарт полный :), там же я беру задний ход .

Если есть необходимость иметь разные разводки (для разных прицепов или количество контактов выше 7, например при подключении прицепов-дач), то можно использовать 2 стандартных розетки, их намного проще найти, чем 13-пиновые.

котакты (схема)

Европейская разводка

№___Код___Цепь_______________________________Провод

1___L ___левый поворот _________________________1.5 mm2

2 ___54G__ задн. противотуманный фонарь __________1.5 mm2

3___31 ___ масса (-) _______________________________2.5 mm2

4___R___правый поворот__________________________1.5 mm2

Еще есть Российская схема

№___Цепь ____________________Цвет провода

1___левый поворот ______________желтый

2___фонарь противотуманный_____голубой

3___масса (-) ___________________белый

4___правый поворот ____________ зеленый

6___стоп — сигнал_______________коричневый

7___габаритные огни _____________черный

Теоретически основные функции будут выполнены при любом сочетании тягач-прицеп (разница только в 5 контакте), но возможны некоторые нестыковки, например:

1) тягач с рос. разводкой, прицеп европ. — не горят на прицепе правые габариты.

Подключения на относительно простых машинах обычно проводят путем врезки в заводскую проводку к задним фонарям,

в некоторых автомбилях же с К-шиной или диодными фонарями необходимо протягивать силовой провод и устанавливать блок с реле, беря управляющими сигналоми сигналы все с тех-же задних фонарей.

При протягивании проводки к розетки рекомендую использовать многожильный медный провод с двойной изоляций с сечением каждой жилы не менее 1,5 мм2.

розетки

Практически все розетки, продающиеся на рынке крепятся стандартно к мет.

кронштейну на самом фаркопе посредством трех винтов с гайками на 5 , поэтому в случаи поломки розетку несложно заменить на иную, крепж переделывать не нужно.

При выборе розетки, следует обратить внимание на наличие резинового уплотнения с тыльной стороны для гидроизоляции контактов. С той же цель уделите внимание плотности прилегания крышки с лицевой стороны перед контактами.

После того, как проводка в розетке соеденена и проверена, рекомендую защитить внутренюю часть от попадания влаги и окисления контактов смазав внутри графиткой .

Подключение фаркопа – схема и распиновка розетки фаркопа

Наиболее распространенные виды розеток имеют 7 и 13 контактов.

Как подключить розетку фаркопа

Розетку можно подключить лишь двумя методами:

стандартный
универсальный.

Это идеальный вариант, так как он не сопровождается внесением изменений в электрическую систему транспортного средства.

Вариант первый

Правда, лишний провод все же будет, ведь придётся подключить второй указатель поворота.

Схема подключения розетки фаркопа должна быть у вас под рукой.

Вариант второй

Его также применяют в случае передачи сигналов управления посредством мультиплексной шины.

Блок согласования подключается к штатной электрике машины, после чего уже сам блок передает соответствующие сигналы на светотехнику прицепа. Блок управления автомобиля не «видит» это устройство, поэтому проблем с подключением фаркопа уже не возникает.

Подключение грузового прицепа осуществляется аналогичным способом.

Источник: https://avtopiligrim.ru/pljusy-i-minusy/shema-podkljuchenija-pricepnogo-ustrojstva-7.html

Объявленные закупки

auc0000477147	Коммунальное унитарное предприятие «Управление капитального строительства Мингорисполкома» подставка для коробок стерилизационных	Закупка из одного источника	Подача предложений	22.10.2021	896.50 BYN
auc0000477144	Учреждение образования «Белорусский государственный технологический университет» Закупка перчаток резиновых	Закупка из одного источника	Подача предложений	20.10.2021	320 BYN
auc0000476306	Учреждение «Гродненская областная специализированная детско-юношеская школа олимпийского резерва профсоюзов «Альянс» закупка куртки фехтовальной, брюк фехтовальных	Закупка из одного источника	Подача предложений	19.10.2021	650 BYN
auc0000476976 в ГИАС: 946094	Учреждение здравоохранения «2-я городская детская клиническая больница» Реагенты и расходные материалы для МБЛ УЗ «2-я ГДКБ» г. Минска	Электронный аукцион	Подача предложений	25.10.2021	7 200 BYN
auc0000477135 в ГИАС: 946091	Республиканское унитарное предприятие автомобильных дорог «Гомельавтодор» Выполнение проектно-изыскательских работ по объекту реконструкции «Мост через р. Днепр (правая полоса), км 97,145 автомобильной дороги М-10 Граница Российской Федерации (Селище) — Гомель — Кобрин»	Открытый конкурс (в электронном виде)	Подача предложений	31.10.2021	1 873 000 BYN
auc0000477140	Коммунальное унитарное предприятие «Управление капитального строительства Мингорисполкома» стол для врача	Закупка из одного источника	Подача предложений	22.10.2021	3 038.31 BYN
auc0000477141	Учреждение образования «Гродненский государственный электротехнический колледж имени Ивана Счастного» Закупка станции для заправки автомобильных кондиционеров	Закупка из одного источника	Подача предложений	19.10.2021	5 000 BYN
auc0000477128	Учреждение «Гродненская профсоюзная центральная специализированная детско-юношеская школа олимпийского резерва единоборств» услуги по повышению квалификации тренеров-преподавателей	Закупка из одного источника	Подача предложений	16.10.2021	240 BYN
auc0000477138	Государственное учреждение «Центр для обеспечения деятельности бюджетных организаций в сфере образования Жлобинского района» Электроэнергия	Закупка из одного источника	Подача предложений	15.10.2021	9 976.11 BYN
auc0000477130 в ГИАС: 946088	Республиканское унитарное предприятие автомобильных дорог «Гомельавтодор» Выполнение проектно-изыскательских работ по объекту реконструкции «Мост через р. Припять, км 13,439 автомобильной дороги Р-131 Калинковичи — Мозырь (до автомобильной дороги Р-31)»	Открытый конкурс (в электронном виде)	Подача предложений	31.10.2021	3 803 000 BYN
auc0000477136	Учреждение здравоохранения «Гродненская областная инфекционная клиническая больница» Работы (услуги) ремонту медицинской техники «Насос шприцевой»	Закупка из одного источника	Подача предложений	22.10.2021	580 BYN
auc0000477134	Учреждение здравоохранения «Гродненский областной клинический кардиологический центр» Реагенты для иммунофлуоресцентного анализатора закрытого типа ichroma Reader: набор для определения концентрации интерлейкина-6 ichroma IL-6	Закупка из одного источника	Подача предложений	19.10.2021	3 000 BYN
auc0000476953 в ГИАС: 946086	Учреждение здравоохранения «2-я городская детская клиническая больница» Чашки Петри стеклянные для МБЛ УЗ «2-я ГДКБ» г. Минска	Электронный аукцион	Подача предложений	25.10.2021	1 500 BYN
auc0000477132	Государственное учреждение «Республиканский научно-практический центр детской онкологии, гематологии и иммунологии» услуги по срочному ремонту аквадистилятора и камеры дезинфекционной ВФЭ-2/09	Закупка из одного источника	Подача предложений	19.10.2021	1 500 BYN
auc0000477126 в ГИАС: 946078	Государственное учреждение «Воложинский районный центр по обеспечению деятельности бюджетных организаций» МФУ и картридж для МФУ дополнительный	Закупка из одного источника (в электронном виде)	Подача предложений	18.10.2021	1 000 BYN
auc0000477131	Государственное учреждение «Центр обеспечения деятельности бюджетных организаций Жабинковского района» Снос дома	Закупка из одного источника	Подача предложений	21.10.2021	2 000 BYN
auc0000477125 в ГИАС: 946077	Учреждение здравоохранения «28 городская поликлиника» Лента рулонная для видеопринтеров УЗИ	Закупка из одного источника (в электронном виде)	Подача предложений	19.10.2021	1 000 BYN
auc0000477127	Войсковая часть 97069 брус деревянный для в/ч 52287 (г. Витебск)	Закупка из одного источника	Подача предложений	18.10.2021	390 BYN
auc0000476770 в ГИАС: 946075	Республиканское унитарное предприятие «Научно-практический центр ЛОТИОС» Оборудование для получения азота высшей чистоты и нулевого воздуха	Электронный аукцион	Подача предложений	26.10.2021	50 000 BYN
auc0000477124	Учреждение здравоохранения «Минский городской клинический центр дерматовенерологии» Разработка норм расхода ТЭР на производство продукции (работ, услуг)	Закупка из одного источника	Подача предложений	15.10.2021	800 BYN

Мне нужна электрическая схема для H&H 20 ‘Trailer 2008 года выпуска

ИСТОЧНИК

: мне нужна электрическая схема ford f150 2001 года выпуска

Привет, Брайан

У меня есть их для шестипроводных и четырехпроводных вилок

Шестипроводных вилок:

Лошадиные, стандартные или служебные прицепы :
Белый = Земля — GD
Желтый = Левый поворот / Тормоз -LT
Зеленый = Тормоз правого поворота -RT
Коричневый = Задний и габаритный свет — TM
Красный или Черный (не оба) = Аккумулятор, дополнительный источник питания — A
Синий = Электрические тормоза — S

Рекреационный транспорт: (цвет, использование, маркировка штекера)
Белый = Земля — GD
Желтый = Не используется —
Коричневый = Тормоз правого поворота — RT
Зеленый = Задний и габаритный свет -TM
Черный = Аккумулятор, доп. Питание — A
Красный = Левый поворот / Тормоз — LT
Синий = электрические тормоза — S

Четырехпроводные вилки:
Белый = Земля
Желтый = Левый поворот / Тормоз
Зеленый = Правый поворот Тормоз
Коричневый = Задний и габаритные огни

Заземление должно быть 10 га.
Другое 14 ga

С уважением
Майк

Отправлено: 9 сентября 2009 г.

Электросхемы прицепа

| е…

Прицеп Электромонтаж Схемы | etrailer.comhttp: //www.etrailer.com/faq-wiring.aspxHomeУзнайте, что подходит вашему автомобилюПринадлежности для буксировки груза Прицеп Производители отделки салона обслуживание клиентов | просмотреть корзинуПодписаться на информационный бюллетень или лентуФильтровать видео Трейлер Электромонтаж Схемы Статьи о Электромонтаж Электромонтаж . Инструкции для Volkswagen Rabbit 2008 и новее и Электромонтаж Инструкции по установке VW JettaDielectric Grease 2005 и 2006 гг. Обзор Прицеп Электромонтаж Схемы фильтров…Пятое колесо и «гибкая шея» Проводка Справка Разъемы прицепа Транспортное средство Электропроводка Электропроводка Адаптеры Поиск и справкаОбслуживание клиентовСвяжитесь с намиОтслеживание заказаО насПолитика конфиденциальностиСправочные видео и статьиКарта сайтаПоискВход в учетную записьАффилированный входЧто сказали наши клиенты: Доставка была ОЧЕНЬ быстрой, и я получил именно то, что хотел. Cantask для чего-нибудь большего, чем это.СПАСИБО !!!!! DouglasPhoenix, AZ Trailer Проводка Разъемы Доступны различные разъемы от четырех до семи контактов, которые позволяют передавать мощность для освещения, а также вспомогательных функций, таких как контроллер электрического тормоза прицепа, фонари заднего хода или источник питания 12 В для лебедки или внутреннего освещения прицепа. Выберите разъем, который имеет необходимое количество контактов для функций, требуемых для вашего прицепа. Если разъем находится под автомобилем, вы можете использовать монтажный кронштейн, чтобы прикрепить его к автомобилю.Это поможет предотвратить повреждение, которое может произойти, если разъем оставлен болтающимся. 7WayConnector Функция Цвет6Way5Way4Way Прицеп Проводка Предлагаемый цветовой код Минимальный калибр проводов Белый 16 12 Хвост / маркер Коричневый 18 16 Тормоз Синий 18 12 Батарея Красный (или черный) 12 Задний фонарь Фиолетовый 16 Куда крепить — сторона автомобиля Правый поворот жгута проводов автомобиля Левый поворот жгута проводов автомобиля Точка заземления автомобиля — металл, без покрытия, нержавеющий питание тормозов Блок предохранителей или АКБ. Сигнальная точка заземления транспортного средства — металлическая, немелованная, нержавеющая. Задние фонари прицепа Выключатель аварийного отключения, внутреннее освещение и зарядное устройство.Фонарь заднего хода (при наличии) / Гидравлическая муфта. Эта таблица является типичным руководством, цвета проводов могут различаться в зависимости от производителя. Используйте тестер цепей для проверки соединений. 4-контактные разъемы1 от 7 5/25/2010 11:14 AM

Провода какого цвета идут вместе на прицепе? — Mvorganizing.org

Какого цвета провода идут вместе на прицепе?

Проводка прицепа состоит из 5 проводов белого, желтого, зеленого, желтого / коричневого и зеленого / коричневого цветов На плоском 4-проводном жгуте проводов прицепа белый цвет — земля, коричневый — ходовые огни, желтый — левый указатель поворота, зеленый — правый указатель поворота.

Что означают цвета на проводке прицепа?

Цвета проводки прицепа Каждый из них подключается к разной функции: коричневый провод к заднему или стояночному фонарю. Зеленый провод к правому указателю поворота / стоп-сигналу. Желтый провод к левому указателю поворота / стоп-сигналу. Белый провод к общей массе или массе шасси.

Что такое 7-контактная проводка прицепа?

7-контактный разъем для прицепа — это разъем диаметром около 2 дюймов, который позволяет использовать дополнительный штырь для подключения вспомогательного источника питания 12 В или фонаря заднего хода.Он обычно используется для буксировки тяжелых грузовых прицепов, алюминиевых прицепов, самосвальных прицепов, ландшафтных прицепов, прицепов для оборудования, а также открытых и закрытых автоэвакуаторов.

В чем разница между 4-контактным и 7-контактным разъемом прицепа?

Единственное реальное функциональное различие между ними заключается в том, что на детали # 37185 4-полюсный разъем прицепа расположен сбоку от 7-контактного разъема, а не под ним, как в случае # HM47180. Оба адаптера подключаются к существующему 4-полюсному автомобильному разъему и изменяют формат этих световых сигналов на 7-контактную конфигурацию.

Какая свеча для прицепа является наиболее распространенной?

7-контактный разъем

Управляет ли 7-контактный штекер прицепа тормозами?

В чем разница между 4- и 7-контактным разъемом прицепа? У 7-ходовой модели есть эти функции, а также цепь на 12 В, цепь для электрических тормозов прицепа (требуется контроллер тормозов в транспортном средстве), а также фонарь заднего хода или цепь вспомогательного питания. Есть и другие типы разъемов.

На что мне установить коэффициент усиления тормозов прицепа?

Как установить усиление на тормозе прицепа

Переместите регулятор усиления на отметку 50 процентов или центральное положение на ползунке.
Проверьте настройку, буксируя прицеп по ровной сухой асфальтированной дороге со скоростью около 20 миль в час.
Нажмите кнопку ручной коррекции.
Если тормоза прицепа не держатся прочно, увеличьте усиление.

Какое должно быть установлено усиление тормозов прицепа?

25 миль / ч

Все 7-контактные разъемы прицепа подключены одинаково?

Полезный ответ эксперта: Да, существует только один тип 7-контактного разъема для лезвий.

Какой желтый провод на 7-контактной вилке прицепа?

Желтый провод 7-проводной части жгута проводов # h30044, на которую вы ссылались, идет к центральному контакту 7-проводной цепи, которая является вспомогательной цепью, которая обычно используется для фонарей заднего хода, если они есть на прицепе.

Какой черный провод на 7-контактной вилке прицепа?

Черный провод 7-контактного разъема для прицепа Hopkins # HM20048 предназначен для подключения вспомогательной цепи на 12 В. Это цепь, которая обычно питает внутреннее освещение или заряжает аккумулятор прицепа.

Почему у моего прицепа 5 проводов?

Прицеп с 5-проводным жгутом имеет разъемы для габаритных, тормозных и сигнальных огней, а также электрической тормозной системы. Сокращая 5-проводное соединение до 4-проводного, вы устраняете необходимость в подключении тормозов прицепа.

Как подключить 7-жильный прицеп к 5-жильной вилке?

При подключении 7-сторонней проводки на вашем прицепе с 5 проводами зеленый провод будет для поворота / торможения вправо, желтый провод — для поворота / торможения влево, коричневый провод — для задних фонарей, а белый провод — для заземления. .

Для чего нужен синий провод на фарах прицепа?

Это вспомогательный провод, который обычно используется для подключения фонарей заднего хода от тягача к соленоиду блокировки заднего хода, расположенному непосредственно за приводом импульсного тормоза.

Какой синий провод на 5-контактной вилке прицепа?

Синий провод подключается к цепи фонаря заднего хода на буксирующем автомобиле, но он также будет посылать сигнал для отключения тормозного привода прицепа, когда вы включаете задний ход. Поэтому, когда вы движетесь задним ходом, тормоза прицепа не задействуются.

Какие 5 проводов на вилке прицепа?

Проводка прицепа состоит из 5 проводов: белого, желтого, зеленого, желтого / коричневого и зеленого / коричневого цветов. Ответ эксперта: на плоском жгуте проводов прицепа с 4 направлениями белый цвет — земля, коричневый — ходовые огни, желтый — левый указатель поворота, а зеленый — правый указатель поворота.Похоже, у вашего прицепа есть подвеска на поперечных рычагах.
