Схема подсоединения двойного выключателя. Схема подключения двойного выключателя: пошаговая инструкция по монтажу

Как правильно подключить двойной выключатель света. Какие инструменты понадобятся для монтажа. Какие существуют виды двухклавишных выключателей. Как выбрать подходящую модель.

Устройство и принцип работы двойного выключателя

Двойной (двухклавишный) выключатель состоит из следующих основных элементов:

• Корпус
• Две клавиши
• Входные и выходные клеммы
• Контакты для размыкания/смыкания цепи

Принцип работы двухклавишного выключателя заключается в следующем:

1. На входную клемму подается фаза
2. К ней параллельно подключаются два контакта с клавишами
3. При нажатии клавиши замыкается соответствующий контакт
4. Ток проходит на выходную клемму и далее к светильнику

Таким образом, каждая клавиша управляет отдельной группой светильников или лампами в одной люстре. Это позволяет регулировать уровень освещения в помещении.

Преимущества использования двухклавишных выключателей

Двойные выключатели имеют ряд важных преимуществ по сравнению с обычными одноклавишными моделями:

• Возможность управлять несколькими группами светильников
• Регулирование яркости освещения в комнате
• Экономия электроэнергии
• Меньшее количество проводов при монтаже
• Удобство использования во влажных помещениях
• Эстетичный внешний вид

Благодаря этим преимуществам двухклавишные выключатели активно применяются как в жилых, так и в офисных и производственных помещениях.

Виды двойных выключателей

Двухклавишные выключатели различаются по нескольким основным параметрам:

По способу установки:

• Внутренние (встраиваемые) — монтируются в подрозетник в стене
• Наружные — устанавливаются на поверхность стены

По типу управления:

• Клавишные — с двумя отдельными клавишами
• Перекидные — с одним перекидным механизмом на две позиции

По наличию дополнительных функций:

• С подсветкой клавиш
• С индикатором включения
• Сенсорные
• Диммируемые (с регулировкой яркости)

При выборе модели важно учитывать особенности помещения и требования к функционалу.

Инструменты и материалы для монтажа

Для подключения двойного выключателя вам понадобятся следующие инструменты и материалы:

• Отвертки (крестовая и плоская)
• Индикаторная отвертка
• Кусачки или бокорезы
• Инструмент для зачистки проводов
• Мультиметр
• Изоляционная лента
• Клеммные колодки
• Саморезы для крепления подрозетника

Перед началом работ обязательно обесточьте электрическую цепь на щитке!

Схема подключения двухклавишного выключателя

Схема подключения двойного выключателя выглядит следующим образом:

1. Входящий фазный провод подключается к общей клемме выключателя (обычно обозначена буквой L)
2. От двух выходных клемм идут провода к разным группам светильников
3. Нулевой провод напрямую соединяется со светильниками, минуя выключатель

Таким образом, выключатель разрывает только фазный провод для каждой группы светильников. Это позволяет управлять ими независимо друг от друга.

Пошаговая инструкция по подключению

Процесс подключения двухклавишного выключателя состоит из следующих основных этапов:

1. Подготовьте место установки — установите подрозетник
2. Разберите выключатель, сняв декоративную рамку и клавиши
3. Зачистите концы проводов на 10-15 мм
4. Подключите входящий фазный провод к общей клемме L
5. Подсоедините два выходящих провода к клеммам с маркировкой стрелок
6. Закрепите выключатель в подрозетнике с помощью распорных лапок
7. Установите на место декоративную рамку и клавиши
8. Проверьте работу выключателя

При подключении строго соблюдайте схему и маркировку клемм на выключателе. Это обеспечит его корректную и безопасную работу.

Особенности монтажа в разных типах помещений

При установке двойного выключателя важно учитывать специфику помещения:

В жилых комнатах:

• Используйте встраиваемые модели
• Располагайте на высоте 90-110 см от пола
• Учитывайте расположение мебели и дверей

Во влажных помещениях (ванная, кухня):

• Применяйте выключатели с высокой степенью защиты (IP44 и выше)
• Устанавливайте на расстоянии не менее 60 см от раковины/ванны
• Используйте водонепроницаемые монтажные коробки

На улице:

• Выбирайте модели с максимальной степенью защиты IP65-IP67
• Используйте выключатели в герметичном корпусе
• Обеспечьте защиту от осадков козырьком

Правильный выбор места установки и типа выключателя гарантирует его долгую и безопасную эксплуатацию.

Как правильно подключить двойной выключатель

В закладки ↑

Из статьи вы узнаете как самостоятельно подключить двойной выключатель, узнаете тонкости монтажа и защитите себя от часто возникающих ошибок.

• Схема подключения и особенности ↓
• Необходимые инструменты и материалы ↓
• Пошаговая инструкция по установке ↓
• Техника безопасности ↓

Гораздо более сложным является внутреннее устройство механизма, оно описывается ниже:

1. Для наглядного изучения и понимания устройства двойного выключателя, рекомендуется устранить все пластиковые элементы. Кнопки можно убрать слегка поддев их отверткой или другим подобным инструментом. На некоторых современных моделях предусмотрены специальные отверстия, позволяющие без труда разбирать устройство. Для фиксации рамки используются винты, либо защелкивающиеся механизмы, поэтому снять ее также не составит особого труда.

2. Первая клемма, на которую подается электрический ток, имеет подключение с 2 проводниками и контактами, они необходимы для осуществления процессов смыкания и размыкания клавиш устройства.
3. Контакты обладают соединением с выходными клеммами, к которым подключаются провода, обеспечивающие взаимодействие двойного выключателя и источника освещения.
4. В устройство любого выключателя обязательно входят специальные механизмы, снабженные самостоятельно зажимающимися клеммами, они необходимы для подсоединения проводов.
5. В некоторых современных моделях имеются винтовые зажимы, состоящие из специальной колодки, заменяющей клеммы. В нее точно так же вставляется зачищенный провод, но процесс крепежа осуществляется при помощи закручиваемых винтов.

Как можно заметить, двойной выключатель имеет весьма схожее внутреннее устройство с классической одноклавишной разновидностью. Если выражаться проще, то по своей сути обсуждаемый механизм является двумя совмещенными одноклавишными устройствами.

Схема подключения и особенности

схема подключения

По причине большого сходства с одноклавишной разновидностью, схема подключения не имеет принципиальных различий.

Сам процесс будет выглядеть следующим образом:

1. Первоначально, необходимо изучить расположение и предназначение контактов, иногда дополнительная информация об этом имеется на обратной стороне устройства. Однако, если она отсутствует, то разобраться будет несложно: контактов с выводом в данной разновидности должно быть 2 и традиционно они располагаются на противоположной стороне от единственного входного.
2. К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
3. Желательно подключать выключатель таким образом, чтобы центральный контакт располагался в нижней части.
4. Необходимо соединить 3 нулевых провода: от распределителя и от каждого из источников освещения.
5. Фазный провод, выходящий из распределителя, подключается к единственному входному контакту в выключателе.
6. В выключателе имеется 2 фазных провода, каждый из них соединяется с аналогичным проводником, идущим от светильника.

7. Внутри распределителя, эти фазные провода должна быть подключены к группам ламп или раздельным источникам освещения, которыми планируется управлять. После этого, оба проводника будут являться коммутируемыми фазами двух групп ламп.
8. В распределителе необходимо идентифицировать нулевой провод, который соединяется с аналогичным проводником, уходящим на источники освещения. Механизм может коммутировать исключительно фазы различных групп устройств.
9. После того, как все соединения завершены, можно приступать к пайке и оснащению скрутки изоляционным слоем, но перед этим рекомендуется осуществить проверку всех совершенных подключений.

Процесс подключения двойного выключателя обладает целым рядом различных нюансов, к основным особенностям относятся:

1. Установка двойной разновидности выключателя должна производиться исключительно в подрозетник, диагональ которого равна 67 мм. Он не только идеально подойдет под габариты устройства, но и предоставит широкий спектр различных видов монтажа. Подрозетники старого образца имеют диагональ 70 мм., поскольку старые устройства были габаритнее, и плохо подходят под современные модели. К тому же, в прежние времена их изготавливали из металла, а не из пластика.
2. Подготовка проводов зависит не только от типа выключателя, но и от разновидности светильника. Этот процесс осуществляется в заводских условиях, поэтому если их расположение не устраивает, то придется производить демонтаж устройства для изменения данных параметров.
3. Внутри установочного короба традиционно имеется 3 проводника, рекомендуемая длина для них не должна превышать 10 см.
4. Некоторые современные модели двойных выключателей относятся к модульному типу, то есть фактически состоят из 2 одинарных устройств. В таком случае, потребуется подвести питание к каждой части механизма, это осуществляется при помощи перемычки, которую можно сделать самостоятельно из обыкновенного провода. С его помощью соединяются оба механизма.

Необходимые инструменты и материалы

Чтобы начать подключение выключателя, необходимо убедиться в наличии следующих инструментов и материалов:

1. Набор отверток. Могут пригодиться инструменты как с крестовой, так и с прямой рабочей частью.
2. Отвертка с индикатором фазы, которую при необходимости можно заменить мультиметром.
3. Специальные кусачки, позволяющие перекусывать провода.
4. Пассатижи.
5. Рулон изоляционной ленты.
6. Колодки, в которых проводники зажимаются при помощи болтов.
7. Изолирующие зажимы любого типа.
8. Нож с острым лезвием, который потребуется для очистки концов проводников перед подключением к клеммам или колодкам.

Пошаговая инструкция по установке

После того, как все провода были подсоединены к клеммам соответствующих модулей и процесс подключения остался позади, можно переходить к финальной стадии – установке выключателя.

Для осуществления этого процесса необходимо следовать нижеуказанному алгоритму действий:

1. Поместить подключенный механизм в специальную установочную коробку. Делать это нужно осторожно и аккуратно, все выпирающие провода требуется подогнуть возле корпуса.
2. Устройство закрепляется и крепится по размеченному уровню. Надежная фиксация реализуется при помощи крепежного механизма, являющегося частью установочного короба. Также, можно задействовать специальные зажимы, располагающиеся на корпусе механизма, они представляют собой два фиксирующихся болта.
3. Если происходит установка модульной разновидности, то она размещается в специально предназначенном для этого суппорте. Его крепеж осуществляется при помощи закручивания болтов, после того как механизм будет вставлен в короб.
4. К вставленному в поверхность стены механизму крепится пластиковая рамка, этот процесс обычно не вызывает сложностей, поскольку она всегда обладает специальными защелками или иными приспособлениями, обеспечивающими надежность осуществляемого крепежа.
5. В рамку вставляются клавиши.
6. После возобновления подачи электричества, систему можно протестировать. Если происходит включение или отключение света в помещении после нажатия клавиш, то все было сделано правильно.

Техника безопасности

В первую очередь необходимо обратить внимание на следующие основные положения по технике безопасности:

1. Перед проведением каких-либо работ, в обязательном порядке требуется отключить напряжение в распределительном щитке. После этого, нужно убедиться, что все провода действительно были обесточены и уже только после этого приступать к рабочему процессу.
2. Отсутствие инструкций или условных обозначений на механизме может вызвать необходимость тестирования проводников. Предварительно их потребуется разомкнуть, иначе возникает слишком большой риск их случайного соприкосновения.
3. Тестирование проводников не получится провести, если на них не будет подано напряжение. Однако, после того как данный процесс будет полностью окончен, важно не забыть повторно обесточить сеть.

Статья была полезна?

5,00 (оценок: 5)

Загрузка…

Понравилась статья? Поделиться с друзьями:

Как подключить двухклавишный выключатель – особенности этой процедуры, а также схема его подключения

На сегодняшний день каждый человек знаком с электричеством и законами электротехники. О таком простейшем устройстве, как выключатель, знают все. В течение дня человек пользуется выключателем больше, чем вилкой или ложкой — в общественных местах, на работе или дома. Для тех, кто самостоятельно занимается ремонтом, будет занятно познакомиться с этим аппаратом поближе.

Стоит узнать, из чего он состоит и каких разновидностей бывает. А также стоит разобрать принцип работы и схему двойного выключателя, который имеет подсоединение к электрической сети. Выключатель с двумя клавишами — это приспособление, которое находится в границах между элементарным и самым сложным.

Устройство

Для того чтобы понять, что представляет собой этот элемент электросети, рассмотрим его строение. После этого мы рассмотрим, как подключить двухклавишный выключатель.

Этот элемент состоит из:

• корпуса;
• входных и выходных клеммников;
• двух клавиш.

Элементы двойного выключателя

Стоит сказать, что некоторые виды отсоединителей тока вместо клемм могут иметь винтовые зажимы. Вся схема заключается в том, что на первый зажим или клемму подается ток.

Далее к нему параллельно подключаются два провода и контакты, которые размыкают и смыкают клавиши. Понятное дело, что на каждой контакт есть своя клавиша. Далее эти контакты соединяются с выходными винтовыми зажимам или клеммами. Собственно к зажимам или клеммам надо будет подключить кабели, которые соединяют двухклавишный выключатель и светильник.

Аналогичное строение имеет одноклавишный отсоединитель. По сути дела двухклавишный выключатель представляет собой два одноклавишных включателя, которые находятся в одном корпусе.

Примечательным фактом является то, что некоторые модели двухклавишного включателя состоят из двух отдельных одноклавишных соединителей. Их называют модульными.

Весь принцип работы двухклавишного включателя, который можно легко подключить, заключается в размыкании и смыкании проводов, которые подходят к отдельным лампам в светильнике или отдельным светильникам.

Зажимные и безвинтовые клеммы на выключателях

Стоит рассмотреть элементы, благодаря которым происходит подключение кабеля. Клеммники представляют собой специальные механизмы, которые имеют самозажимные клеммы. Они очень удобны, так как достаточно зачистить провод и вставить конец в клемму.

Что касается винтовых зажимов, то они представляют собой специальную колодку, в которую также вставляется зачищенный кабель. Однако его фиксация происходит путем закручивания болта.

Полезный совет: лучше выбирать тот двухклавишный выключатель, который оснащен клеммными колодками. Недостатком винтовых зажимов является то, что такое соединение со временем ослабляется. В результате возникает необходимость в постоянной проверке контакта и постоянном докручивании винта.

Также в состав двухклавишного выключателя может входить подсветка и индикатор. Подсветка позволяет легко найти этот элемент осветительной системы в темноте. Свечение индикаторной лампочки свидетельствует о том, что сеть является замкнутой и светильник должен светиться.

Виды выключателей

Перед тем как приступить непосредственно к подсоединению выключателя, необходимо чётко определиться, какой аппарат нужен. Они бывают двух конструкций — наружная установка и внутренняя. Разницу сразу можно и не понять, так как оба устройства имеют по две клавиши. Для того чтобы понять чем они отличаются, необходимо разобраться в этом подробнее. Различия могут быть по нескольким параметрам:

• По виду электрической проводки.
• По способу установки.
• По области применения.

Преимущества

Такое строение этого включателя обеспечивает одно из главных его преимуществ. Оно заключается в том, что один выключатель может управлять роботой нескольких ламп или светильников. Именно поэтому двухклавишный выключатель имеет большую популярность и много людей интересуется тем, как правильно его подключить.

Особенности его подключения мы рассмотрим несколько ниже. Теперь же отметим, какими еще преимуществами может похвастаться этот включатель. Одним из них является регулирование яркости света в комнате.

Это достигается благодаря включению отдельных ламп или светильников. Конечно, такой особенностью не может похвастаться одноклавишный включатель, поскольку он включает все лампочки люстры одновременно. В результате, создать романтическую обстановку в комнате или дать свет на отдельную часть комнаты вряд ли удастся.

Полезный совет: если вы используете отсоединитель с одной клавишей и хотите управлять уровнем освещения, то нужно будет покупать и монтировать диммер. Его еще называют светорегулятором.

С вышеуказанного преимущества выплывает другое — экономия электроэнергии и своих денег. Конечно, часть лампочек люстры потребляет меньше электрического тока, чем все лампочки.

Также происходит экономия и на кабеле. Ведь до двухклавишного выключателя устанавливается всего лишь один кабель. В том случае, если делать попытку заменить его двумя одноклавишными включателями, то нужно прокладывать два отдельных кабеля к обоим выключателям.

Включение части лампочек не позволит сильно ослепить глаза, ведь количество света будет недостаточным для этого. А вот что произойдет, если в темной комнате благодаря работе одноклавишного отсоединителя одновременно загорятся все лампочки, вы хорошо знаете. Ощущения неприятные.

Двухклавишный выключатель выгоден для использования во влажных средах и на улице, ведь гораздо легче сделать защиту для влаги или ударов в одном корпусе, чем делать это в разных небольших корпусах.

Важность его монтажа в таких средах заключается и в том, что уменьшается количество выключателей и вместе с тем уменьшается количество потенциальных опасных точек. Это также является причиной, почему многие люди покупают и интересуются тем, как подключить двухклавишный выключатель.

В том случае, если он используется во влажной среде, то под корпусом монтируется специальный кожух. Если средой использования является двор или улиц (здесь он может подвергаться опасности физического повреждения), то корпус соединителя делается из металла или ударопрочной пластмассы.

Сфера использования

Благодаря такому количеству преимуществ и своему строению двухклавишный выключатель используется в любых комнатах, в которых монтируется люстра на несколько лампочек, в различных офисных и производственных помещениях, а также на улице. При этом его могут использовать для регулирования работы светильников в различных помещениях. Например, в ванной и туалете, коридоре и кладовке.

Полезный совет: включатели, которые входят в осветительную систему этих комнат, всегда монтируются за пределами ванной и туалета. Этот принцип является обязательным для исполнения, и он прописан в ПУЭ.

Как видите, сфера использования двухклавишного выключателя является очень широкой, и он имеет очень много преимуществ. В дальнейшем мы рассмотрим, как подключить двухклавишный выключатель.

Как отличаются выключатели по конструкции и способу монтажа

Кроме функционала электровыключатели разнятся по конструкции и способу монтажа. Это влияет на сложность установки и место эксплуатации.

Наружные выключатели

Такие выключатели располагаются на поверхности стены. Проводка может быть наружной (чаще всего) или внутренней. Монтаж простой, поскольку не требуется высверливать отверстие для коробок выключателей. Используются там, где нет возможности углубить корпус выключателя или в качестве временного коммутатора.

Наружный выключатель.

Встраиваемые выключатели

Для монтажа в стене выполняется крупное отверстие. В образованную полость вставляется корпус выключателя так, чтобы он был заподлицо с поверхностью или немного выступал над ней. Это обеспечивает более аккуратный вид и за такой выключатель невозможно случайно зацепиться одеждой. Однако такая установка предусматривает скрытый монтаж проводки и подготовку отверстий для коробок в которые устанавливаются выключатели.

Встраиваемый выключатель.

Герметичные выключатели

Такие устройства защищены от влаги и пыли. В зависимости от степени защиты они обозначаются буквами IP с определенными значениями. Предназначены такие выключатели для установки в помещения с повышенным уровнем влаги, пыли, брызгами жидкости и т. д. Обеспечивают безопасность, надежно изолируя контакты от проникновения воды. Для установки в санузлах класс защиты выключателя должен быть не менее IP-44.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

0

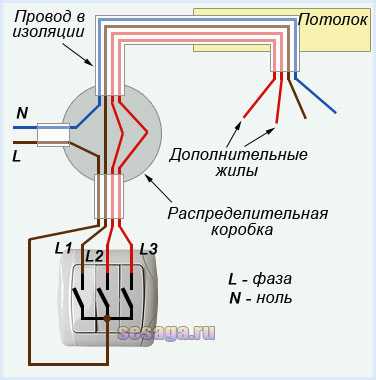

Схема подключения

Для того чтобы вы понимали всю логику работ по подключению двойного выключателя света, мы подаем схему его подключения.

Cхема соединения двухклавишного выключателя

Из схемы четко видно, что к двухклавишному выключателю будет прокладываться только фазный провод. Что касается нейтрального и заземляющего электропроводов, то они будут сразу подсоединяться к светильникам.

От самого выключателя уже будет идти два отдельных кабели, и каждый из них подключают к отдельным лампочкам или отдельным светильникам.

Подключение электропроводов, которые будут идти к двухклавишному выключателю или от него, а также к светильнику, осуществляется внутри распределительной коробки. Именно таковой является схема, которая определяет то, как можно подключить в своем доме двойной выключатель.

Инструменты

Что касается инструментов, то их список должен состоять из:

• отверток для крестового и плоского шлицов;
• монтажного ножа или устройства, с помощью которого будет сниматься изоляция;
• бокорезов;
• уровня;
• пассатижей;
• молотка и зубила (на случай если надо будет делать небольшую штробу или отверстие для подрозетника).

Монтаж электропроводов

Стоит отметить, что перед тем, как подключить выключатель света, который является двойным, нужно проложить электропроводку. Если дом только строится и в нем проводится скрытый монтаж проводки, то сложностей нет. Саму проводку устанавливают еще до того, как наносится штукатурка. После этого надо подключить сам выключатель и светильники к проводке.

Прокладка всех проводов осуществляется согласно схеме, которую мы разместили выше.

Понятно, что если планируется осуществить открытый монтаж проводки, то каждый кабель, который надо подключить к двухклавишному выключателю и светильнику, прокладывается в отдельных кабель-каналах или гофротрубах.

Если же дом используется в течение многих лет и действующие электропровода не подходят, то их нужно менять. В том случае, если они были смонтированы открытым способом, проблем не возникнет. Когда они были скрыты под штукатуркой, придется делать новые штробы и прокладывать новые кабели.

Другие подготовительные работы

Когда правильные кабели размещаются на своих местах, приступают к их подключению. Хочется также отметить, что будет очень правильно и безопасно, если отключить электроснабжение в доме или квартире перед тем, как вы будете осуществлять любые работы по замене проводки и перед тем, как вы подключите выключатель двойной.

Стоит отметить, что достаточно будет отключить автоматический переключатель, который стоит в начале ветки, предназначенной для подачи тока к осветительным приборам.

Если в распределительном щитке все автоматические выключатели подписаны, то это очень хорошо, поскольку вы сразу отключите нужный. В противном случае надо экспериментом путем определить нужный автомат. Об этом время от времени отмечается в тех видео, которые рассказывают о том, как надежно и правильно подключить выключатель двойной.

И так, когда все подготовительные работы сделаны и провода размещаются согласно схеме, можно приступать к подключению двухклавишного выключателя.

Особенности подключения

Подрозетник с введенными проводами

Сначала осуществляют подготовку концов проводов, которые надо подключить. У нас есть три провода: один фазный входной и два выходных (их будут подключать к отдельным люстрам или лампам). Концы электропроводов зачищают, то есть снимают изолирующий материал на отрезке, который равняется 10-ти сантиметрам.

Далее чтобы подключить эти провода, на двойном выключателе света нужно найти клеммы или зажимы, которые предназначены для фазного входного и выходного проводов. Первый зажим обозначается буквой «L».

При этом этот зажим является единственным и находится с одной стороны. С другой стороны находятся клеммы или зажимы для выходных электропроводов. В каждую клемму или зажим вставляются соответствующие электропровода.

Этот способ подключения касается тех двойных включателей, которые имеют один корпус и не имеют модулей. Модульный двойной выключатель, который будет регулировать работу люстры, надо подключить несколько по-другому. Входной кабель вставляется в клемму одного модуля.

Она также имеет обозначение «L». Рядом с ней есть еще одна клемма. Эту клемму и клемму с надписью «L» второго модуля соединяют с помощью короткого провода.

Таким образом происходит подключение к фазному проводу. Выходные электропровода подключаются таким же способом, который используется для корпусного включателя. Выходные клеммы обозначены стрелками.

Все работы по присоединению электропроводов сделаны и остается только установить и закрепить выключатель в монтажной коробке. Для этого устанавливают устройство в монтажную коробку.

Если использовались жесткие электропровода, то перед установкой в коробку их следует легко подогнуть к основанию выключателя. Закрепление в подрозетнике осуществляется либо с помощью болтов, либо с помощью специальных зажимных лапок. Этот процесс зависит от того, какой выключатель вы приобрели.

Некоторые двойные выключатели имеют рамку и клавиши, которые снимаются. Понятно, что эти элементы снимают перед самым монтажом и устанавливают тогда, когда произошло закрепление основания устройства.

Видео о подключении такого выключателя

Необходимые инструменты и материалы

Необходимый набор инструментов и материалов, который нужно собрать, чтобы приступить к монтажу:

• Набор отвёрток с прямой или крестовой рабочей частью.
• Пассатижи.
• Отвёртка с индикатором фазы или мультиметр.
• Любые изолирующие зажимы.
• Специальные кусачки для перекусывания провода.
• Изоляционная лента.
• Колодки с болтами, которые будут зажимать проводники.
• Нож с острым лезвием, чтобы очистить концы проводников перед подключением к клеммам или колодкам.

Как подключить двойной выключатель? Ниже указывается простая схема подключения двойного выключателя:

1. Уместить подключённый механизм в специальную коробку аккуратно и с осторожностью. Все выпирающие провода необходимо подцепить и подогнуть около корпуса.
2. Далее по размеченному уровню нужно закрепить устройство. Чтобы фиксация была крепкой и надёжной стоит воспользоваться крепёжным механизмом, который является частью установочного короба. А также можно воспользоваться специальными зажимами. Они представляют собой два фиксирующихся болта, которые располагаются на корпусе механизма.
3. Если совершается установка модульного устройства, то его нужно размещать только в специальном суппорте. Как только механизм будет вставлен в короб, его необходимо закрепить при помощи закручивания болтов.
4. Следующий шаг, как правило, не вызывает сложностей. К вставленному в поверхность стены механизму нужно закрепить пластиковую рамку. Она всегда имеет специальные защёлки или иные крепежи, которые обеспечивают надёжное закрепление.
5. Затем в рамку вставляются клавиши.
6. После подачи электричества, можно проводить тестирование системы. Если после нажатия клавиш освещение включается и отключается, то все было сделано правильно.

Внутренняя установка

Выключатель с внутренней установкой является наиболее распространённым в современном обществе. Чаще всего его применяют в офисных зданиях и жилых помещениях. Его также могут именовать «утопленным», так как монтируется он непосредственно в стену. По схеме подключения двухклавишного выключателя с внутренней установкой предусматривается использование скрытой электрической проводки. В этом случае провода прокладываются внутри каркасных гипсокартонных стен или в специальных бороздах, которые сделаны в стене (штробы).

Аппарат такого типа требует дополнительного монтирования подрозетника в виде монтажной коробки. В отверстия стен, по которым проведены штробы с проводами, вставляется подрозетник. Рабочая часть устройства будет располагаться именно в нём. Подрозетники можно найти двух видов: для бетонных и гипсокартонных стен. Можно без труда представить, какое количество пыли и грязи окажется в квартире после установки этого выключателя. При помощи болгарки режутся отверстия в стене для проводов и для установки подрозетников. Лучше всего монтаж внутреннего выключателя и скрытой проводки совмещать с общими ремонтными работами в помещениях.

Наружная установка

Чтобы расключить внешнее устройство, понадобится открытая проводка. В этом случае электрические провода будут протягиваться непосредственно по стенам. Чаще всего их укладывают в пластиковые или гибкие гофрированные трубы. Но также могут подойти металлические трубы, коробы или кабельные пластиковые каналы. Одним из устаревших методов является прокладывание проводов прямо по стенам на фарфоровых изоляторах. Несмотря на то, что этот вариант уже давно изжил себя и не обладает особой популярностью, сейчас можно столкнуться с такими ситуациями, когда проводку спрятать внутрь стены не имеется возможности.

Чаще всего выключатель на две лампы применяют на даче, так как такие домики сделаны в основном из дерева. Таким же способом удобно пользоваться в подвалах, гаражах, погребах, сараях или хозяйственных постройках. А также такое наружное исполнение можно встретить в производственных или подсобных помещениях. По красоте наружный выключатель сильно уступает внутреннему устройству. Когда провода не болтаются по стенам, а спрятаны в них, комната приобретает уютный и красивый вид. Однако наружный тип выключателя выигрывает по схеме монтажа — его установка довольно проста и быстра.

В качестве временного варианта лучше всего воспользоваться открытой проводкой и выключателем с наружной установкой. Это подойдёт для нежилых помещений или для нового дома, квартиры. Таким методом можно воспользоваться, если нужно какое-то освещение, чтобы начать ремонтные работы.

Параметры и советы по выбору

Выбор электрических товаров на нынешнем рынке довольно немал и может заставить растеряться. Для правильного выбора лучше всего ознакомиться с главными характеристиками. Все модели создаются под величину рабочего тока, в основном это 4А, 6А и 10А. Для люстры, которая будет с большим количеством ламп, лучше всего подбирать устройства с рабочим током 10А.

Провода сечением от 1,5 до 2,5 мм² обычно используют, чтобы соединить коммутационный аппарат с питающей сетью. В большинстве случаев, чтобы присоединить провода к клеммам выключателя, лучше воспользоваться винтовыми зажимами. На сегодняшний день современные модели практически все снабжены подпружиненными клеммниками. Это способствует более лёгкому и быстрому монтажу. Для этого достаточно только вставить в зажимное устройство защищённый кончик. Лучше всего при покупке останавливать свой выбор именно на этом варианте.

В наше время рынок переполнен огромным количеством разных моделей. Можно подобрать на любой вкус и цвет. Для того чтобы проверить выключатель прямо в магазине, нужно пощёлкать клавишами. Они должны работать исправно и чётко фиксироваться, издавая характерный щелчок. А также можно поинтересоваться у консультанта в магазине, на каком механизме работают клавиши. Он может быть качающимися или кулачковыми. Но также не стоит забывать об основании выключателя. Оно может быть двух видов керамическое и металлическое. Предпочтительнее выбирать керамическое основание, оно безопаснее из-за своей низкой теплопроводности.

Сейчас многие производители стараются делать современные модели с подсветкой. Такой вариант очень хорошо подойдёт для тёмного времени суток, так как по светящимся элементам можно с лёгкостью определить месторасположение аппаратов. Лучше всего покупать материалы для установки выключателя и непосредственно сам выключатель именно в магазинах электротоваров. Там более широкий ассортимент и есть продавцы-консультанты, которые с лёгкостью подскажут характеристики и технические возможности разных моделей.

Комментарии:

Константин

Чушь собачья:(((!

Ирина

кто это писал??? люди не позорьтесь, Полезный совет: включатели, которые входят в осветительную систему этих комнат, всегда монтируются за пределами ванной и туалета. Этот принцип является обязательным для исполнения, и он прописан в ПУЭ.

ПОЛЕЗНЫЙ СОВЕТ???ПРОПИСАН В ПУЭ??? Когда правильные кабели размещаются??? ПРАВИЛЬНЫЕ КАБЕЛИ? а бывают неправильные? РОБОТОЙ? это автору надо прописать лекарство для вправления мозгов. Каждое предложение чушь, как заметил Константин.

Оставить комментарий Отменить ответ

Похожие записи

Как подключить проходные выключатели в вашем доме, советы.

Уличная влагозащищенная розетка – важный атрибут вашего участка

Розетка с таймером – элемент умного дома

Устанавливаем розетку или выключатель в гипсокартоновую стену, краткая инструкция

Осмотр тандемных автоматических выключателей — Инспекция дома Structure Tech

Сегодня я установлю истину о тандемных автоматических выключателях. Я объясню, что это такое, когда их можно использовать и как жилищный инспектор может во всем этом разобраться. Это обновленная версия статьи, которую я написал для ASHI Reporter еще в 2011 году.

Во-первых, краткое определение. Сдвоенный автоматический выключатель представляет собой двойной автоматический выключатель, который занимает место одинарного автоматического выключателя на щите. Люди также называют их дуплексными, тонкими, двойными, половинными, полудюймовыми, двойными и вафельными, в зависимости от местных обычаев. О, и читер-брейкеры тоже. В то время как двухполюсный выключатель подключается к двум разным полюсам на щите и имеет общий расцепитель или рукоятку для одновременного отключения двух полюсов, тандемный выключатель не имеет.

На фотографии ниже вверху показан двухполюсный автоматический выключатель на 60 ампер, затем тандемный автоматический выключатель на 15 ампер (выделен), затем тандемный автоматический выключатель на 20 ампер (выделен), затем однополюсный автоматический выключатель на 20 ампер. полюсный автоматический выключатель внизу.

На следующей фотографии показан тандемный выключатель старого типа, используемый в щитах Square D.

Поскольку тандемные автоматические выключатели позволяют устанавливать две цепи на щите в одном отсеке для автоматического выключателя, они обычно используются после заполнения щита стандартными автоматическими выключателями. Из-за этого их часто называют «мошенниками».

Несмотря на неправильное название, это не мошенничество. Совершенно нормально использовать тандемные автоматические выключатели на любой панели, предназначенной для тандемных автоматических выключателей, при условии, что они установлены в соответствующих местах.

Как жилищный инспектор определяет, разрешены ли тандемные автоматические выключатели на щите, который он проверяет? Есть несколько способов сделать это.

Щиты класса CTL

Щиты должны соответствовать стандарту UL 67, который требует, чтобы все щиты освещения и приборов были класса CTL (общее ограничение цепи).

Чтобы определить, разрешены ли тандемные выключатели, сначала обратите внимание на возраст панели.

До 1965 года: В старых панелях, предшествовавших стандарту CTL, не было жесткого и быстрого правила для количества разрешенных автоматических выключателей. Иногда панель имеет четкую маркировку, но обычно на этих старых панелях ее нет. В этих случаях возможно, что тандемные автоматические выключатели разрешены в каждом месте панели. Эти выключатели будут иметь маркировку «Только для замены. Не для сборок CTL».

С 1965 по 2008 год: Вот старая формула для определения допустимого количества цепей в щитах класса CTL, изготовленных в этот период времени. Эту формулу полезно использовать при проверке старых электрических панелей без четкой маркировки внутри панели. Возьмите силу тока щита, умножьте на количество полюсов и разделите на 10. Звучит сложно, но это не так — возьмем для примера 100-амперный щит:

100 А x 2 полюса = 200
200 / 10 = 20

Исходя из этой формулы, максимально допустимое количество цепей в 100-амперном 120/240-вольтовом щите составляет 20. максимум 40 полюсов цепи. Для щитов, не изготовленных как щиты «освещение и приборы», разрешенное количество автоматических выключателей не ограничено. Как домашнему инспектору это полезно, потому что, если я посмотрю на панель на 100 ампер с 20 ячейками, я сразу узнаю, что панель не допускает тандемных выключателей. В этом случае мне не нужно тратить время на изучение панельных диаграмм.

С 2008 г. по сегодняшний день: Для новейших панелей вы просто следуете тому, что говорит вам производитель, и маркировка обычно понятна. Предыдущие издания Национального электротехнического кодекса (NEC) ограничивали максимальное количество цепей в щите освещения и приборов до 42. Версия NEC 2008 г. удалила обозначение щита «освещение и приборы», однако в NEC 408.54 говорится: «Щит должен должны быть обеспечены физическими средствами для предотвращения установки большего количества устройств перегрузки по току, чем то количество, для которого панель управления была разработана, рассчитана и включена в список».

Производители по-прежнему указывают максимально допустимое количество автоматических выключателей и должны предоставлять функцию отклонения, чтобы предотвратить использование тандемных автоматических выключателей там, где это не разрешено.

Особенности отклонения

Щиты класса CTL имеют различные методы предотвращения использования тандемных автоматических выключателей класса CTL в местах, где они не разрешены. Это называется «функция отказа». На фотографии ниже выделенные выводы шины имеют надрезы, позволяющие использовать тандемные автоматические выключатели; шины, у которых нет этой выемки, не позволяют использовать тандемные выключатели.

Тандемные автоматические выключатели класса CTL имеют форму, отличную от стандартных однополюсных автоматических выключателей, что предотвращает их установку в неподходящих местах.

Сдвоенные автоматические выключатели изготавливаются таким образом, чтобы люди не использовали их ненадлежащим образом, но это останавливает не всех. На фотографиях ниже вы можете увидеть, как кто-то сломал днища автоматических выключателей, чтобы установить их там, где им не место. Отсюда, наверное, и пошло выражение «читер».

Как я упоминал выше, щиты, изготовленные до принятия стандарта класса CTL, позволяют устанавливать тандемные автоматические выключатели, отличные от класса CTL. Сдвоенные автоматические выключатели, отличные от класса CTL, не имеют функции «отклонения», которой обладают выключатели класса CTL. Как ясно видно из этикетки на стороне автоматического выключателя, изображенного ниже, эти автоматические выключатели не допускаются в панельных щитах ClassCTL. Трудность для нас, домашних инспекторов, заключается в том, что мы обычно не видим маркировку после установки выключателя. Единственный способ увидеть это, как правило, — снять прерыватель. И домашние инспекторы не должны выдергивать автоматические выключатели во время проверки дома.

Позволяет ли панель управления создавать тандемы?

Теперь, когда я рассказал об общих правилах для тандемных автоматических выключателей, я расскажу о том, как инспекторы по жилищным вопросам или инспекторы по электротехнике могут определить, разрешены ли тандемные автоматические выключатели на различных щитах.

Модель щита

Модель или номер детали электрического щита обычно указывают, предназначен ли электрический щит для установки тандемных выключателей и сколько их можно использовать. Вот несколько примеров:

• G 3040 BL1200 = 30 пробелов, всего разрешено 40 цепей.
  Можно использовать до 10 тандемных автоматических выключателей.
• G 3030 BL1150 = 30 мест, всего разрешено 30 цепей.
  Сдвоенные автоматические выключатели не допускаются.
• BR 1220 B100 = 12 мест, всего разрешено 20 цепей.
  Можно использовать до 8 тандемных автоматических выключателей.
• BR 1212 B100 = 12 мест, всего разрешено 12 цепей.
  Сдвоенные автоматические выключатели не допускаются.
• HOMC 20 U100C = 20 мест, всего разрешено 20 цепей.
  Сдвоенные автоматические выключатели не допускаются.

Я думаю, достаточно легко увидеть закономерность.

Схема внутри щита

Схема соединений внутри щита — отличный способ определить, разрешены ли тандемные выключатели, и если да, то точно , где они разрешены. На фотографии ниже видно, что в четыре верхних слота можно устанавливать только полноразмерные выключатели, а в восемь нижних слотов можно устанавливать тандемные выключатели.

Вот еще одна схема щита – этот щит позволяет использовать тандемные выключатели в четырех местах.

И еще – этот щит не позволяет любые тандемные выключатели .

И еще – этот щит допускает тандемные выключатели только в нижних десяти ячейках (11-20 и 31-40).

Еще одна вещь, на которую легко обратить внимание, — это этикетка, на которой указано максимальное число разрешенных каналов. На фото ниже видно, что на щитке разрешено только 20 цепей. Этот щит имеет 20 полноразмерных ячеек, поэтому тандемные автоматические выключатели не допускаются.

Какие проблемы с тандемными автоматическими выключателями?

При использовании тандемных автоматических выключателей в местах, где они не разрешены, они могут неправильно физически подключиться к шине в щите, что может создать опасность возгорания. Сдвоенные автоматические выключатели также увеличивают общую нагрузку на шины в щите; здесь домашним инспекторам нужно руководствоваться здравым смыслом.

Когда домашний инспектор обнаруживает, что тандемные автоматические выключатели используются в неподходящих местах, они часто рекомендуют ремонт с помощью электрика. Если шины щита были повреждены или изменены для установки тандемных автоматических выключателей, правильный ремонт заключается в замене щита. Домашний инспектор не может определить, были ли повреждены шины, не сняв автоматические выключатели, чего домашние инспекторы не должны делать.

Информация для этой статьи была частично предоставлена ​​Аланом Маншем из Schneider Electric, Стивеном Плосзаем из Siemens Industry, Inc. и Джозефом Фелло из Eaton Corporation. Также особая благодарность бывшему члену ASHI Дугласу Хансену.

Как подключить двухполюсный однопозиционный переключатель? Электропроводка ДПСТ

Как подключить переключатель DPST? Управление цепью 120/240 В и 230 В с помощью двухполюсных однопозиционных переключателей

Что такое двухполюсный, однонаправленный (DPST) переключатель

?

DPST означает двухполюсный однопозиционный переключатель. По сути, это два переключателя SPST, упакованные в один блок и управляемые одной ручкой (общие для однополюсных однопозиционных переключателей).

Двухполюсный однопозиционный переключатель имеет 4 контакта L1, L2, L3 и L3. Клеммы L1 и L2 подключаются к входным линиям (скажем, «Горячий 1» и «Горячий 2» в случае 240 В — NEC или «Фаза и нейтраль» в случае 230 В — IEC), а L3 и L4 подключаются к нагрузочным устройствам.

Переключатель DPST аналогичен 2-полюсному выключателю на 240 В, который используется для выключения (ВЫКЛ. ) или ВКЛ. цепей 240 В через линию 1 и линию 2. В качестве альтернативы, его можно использовать для управления двумя цепями, когда Операции ВКЛ и ВЫКЛ для обеих цепей будут одинаковыми, например. он может выполнять только одну операцию ON или OFF.

На следующем рисунке показаны основные операции (размыкание и замыкание обоих контактов) переключателя DPST, рассчитанного на 120–277 В.

Нажмите на картинку, чтобы увеличить

Двухполюсный однопозиционный переключатель (DPST) используется для управления цепью 240 В, где обе линии питания (Горячая1 и Горячая2) должны переключаться одновременно. Хотя в цепях 240 В нет необходимости в нейтральном проводе, в этом случае его можно напрямую подключить к точке нагрузки в соответствии с руководством пользователя.

Осторожно : Выключатели всегда подключаются к фазным (линейным или горячим) проводам так же, как и предохранители.

Связанные схемы подключения:

• Как подключить 4-ходовой переключатель (NEC) и промежуточный переключатель как 3-ходовой (IEC)?
• Как подключить однополюсный однопозиционный переключатель (SPST) в качестве 2- и 1-стороннего переключателя? МЭК и НЭК
• Как подключить однополюсный двухпозиционный переключатель (SPDT) в качестве 3- и 2-позиционного переключателя? МЭК и НЭК

Работа переключателя DPST?

Следующий рисунок и короткое видео иллюстрируют, как работает в цепи двухполюсный однопозиционный переключатель.

Короткое видео:

Давайте посмотрим, как подключить переключатель DPST для различных приложений.

Управление и подключение лампочки как одиночной нагрузки с помощью переключателя DPST

На следующей схеме подключения светодиодная лампа подключена и управляется с помощью двухполюсного однопозиционного переключателя. Как линия, так и нейтраль могут быть подключены, а также отключены с помощью переключателя DPST. Схема подключения применима как для постоянного, так и для переменного тока 230 В или 120 В.

Похожие сообщения:

• Как подключить коммутаторы последовательно?
• Как подключить переключатели параллельно?

Управление двумя лампочками как двойной нагрузкой с помощью переключателя DPST

На следующей схеме подключения две светодиодные лампочки подключены и управляются через переключатель DPST. Как показано, обе линии подключены к входным клеммам двухполюсного однопозиционного переключателя от двух разных источников (скажем, Hot1 и Hot 2 или резервного генератора и солнечных панелей или батарей и т. д.).

Нейтральный провод напрямую подключается к патронам обеих точек освещения. Таким образом, обе лампочки могут быть включены или выключены одновременно при использовании двух разных источников.

Похожие сообщения:

• Как подключить лампы последовательно?
• Как подключить лампы параллельно?

Подключение и управление цепью 240 В с помощью двухполюсного однопозиционного переключателя

На этой схеме подключения устройство нагрузки 240 В переменного тока (например, сушилка, водонагреватель и т. д.) подключается через переключатель DPST на 30 А. Как показано, нет необходимости подключать нейтральный провод, поэтому провода «Горячий 1» и «Горячий 2» для 240 В напрямую подключаются к двухполюсному, однопозиционному переключателю и точке нагрузки. Заземляющий провод подключается непосредственно к осушителю.

Переключатель DPST разорвет оба провода питания в положении ВЫКЛ. Точно так же он соединит оба горячих провода, когда они находятся в положении ON.

Управление водонагревателем с помощью переключателя DPST

На следующей схеме показано, что водонагреватель подключается и управляется с помощью двухполюсного однопозиционного переключателя. Как показано, общий провод (черные винты) подключен к источнику 240 В (Горячий 1 и Горячий 2) от 2-полюсного выключателя. Клеммы L1 и L2 (латунные винты) подключаются к водонагревателю. Наконец, провод заземления подключается к клеммной коробке водонагревателя. Имейте в виду, что в цепях 240В нейтраль не нужна.

Щелкните изображение, чтобы увеличить его

Управление водонагревателем с помощью переключателя DPST

Таким образом, верхнее положение переключателя включает водонагреватель (через оба провода «горячего тока»), а нижнее положение выключает водонагреватель. Другими словами, работа двухполюсного коромысла создаст или сломает обе линии одновременно.

На следующей электрической схеме показано подключение и управление термостатом водонагревателя с неодновременным питанием 240 В и элементами с помощью переключателя DPST на 20 А.

Нажмите на картинку, чтобы увеличить

• Латунные винты следует подсоединять к горячему (линейному, токоведущему или фазному) проводу с использованием цветовых кодов проводов IEC и NEC.
• Зеленый винт должен быть подключен к заземляющему проводу (зеленый/желтый или оголенный провод)
• Если на розетках нет винтов с цветовой маркировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
• Нейтральный провод не требуется для проводки розеток 240 В (США). Кроме того, нейтраль никогда не подключается к выключателям.
• Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.
