Схема подсоединения выключателя с лампочкой. Схема подключения выключателя к лампочке: пошаговая инструкция

Как правильно подключить выключатель к лампочке. Какие схемы подключения существуют. Какие инструменты и материалы понадобятся. Как избежать ошибок при монтаже.

Основные принципы подключения выключателя к лампочке

При подключении выключателя к лампочке необходимо соблюдать несколько важных принципов:

• Выключатель всегда устанавливается на фазный провод, а не на нулевой. Это обеспечивает безопасность при замене лампочки.
• Нулевой провод идет напрямую к лампочке, минуя выключатель.
• Все соединения проводов выполняются в распределительной коробке с помощью клеммников или пайки.
• Провода должны быть правильно подобраны по сечению в зависимости от мощности нагрузки.
• Обязательно соблюдение цветовой маркировки проводов: фаза — коричневый/черный, ноль — синий, заземление — желто-зеленый.

Необходимые инструменты и материалы

Для подключения выключателя к лампочке понадобятся:

• Выключатель (одно- или многоклавишный)
• Лампочка и патрон
• Провода необходимого сечения
• Распределительная коробка
• Клеммники или паяльник
• Индикаторная отвертка
• Плоскогубцы, кусачки
• Изоляционная лента
• Дрель или перфоратор (для монтажа розеток/выключателей)

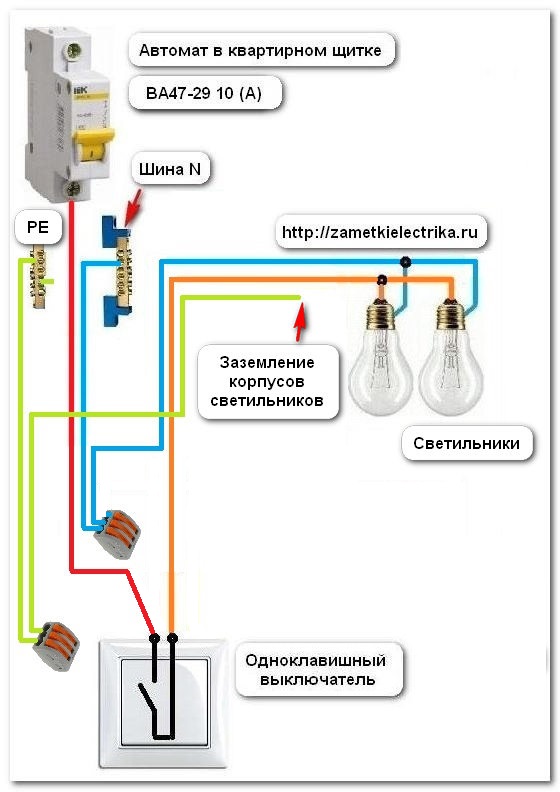

Схема подключения одноклавишного выключателя

Простейшая схема подключения одноклавишного выключателя к лампочке выглядит следующим образом:

1. Фазный провод от электрощита заводится в распределительную коробку.
2. От коробки фаза идет на вход выключателя.
3. С выхода выключателя провод идет обратно в распределительную коробку.
4. Из коробки фазный провод подключается к лампочке.
5. Нулевой провод идет напрямую от электрощита к лампочке, минуя выключатель.

При включении выключателя замыкается цепь и на лампочку подается фаза, она загорается. При выключении цепь размыкается.

Подключение двухклавишного выключателя

Двухклавишный выключатель позволяет независимо управлять двумя группами света. Схема его подключения немного сложнее:

1. От электрощита в распределительную коробку заводится фазный и нулевой провода.
2. Фаза с коробки подается на общий контакт выключателя.
3. С двух других контактов выключателя провода возвращаются в распределительную коробку.
4. Из коробки эти провода идут к двум разным группам светильников.
5. Нулевой провод из коробки подключается параллельно ко всем светильникам.

Теперь каждая клавиша выключателя будет управлять своей группой света независимо.

Проходные выключатели: управление светом из двух мест

Проходные выключатели позволяют включать и выключать свет с двух разных точек, например в длинном коридоре. Для этого используется следующая схема:

1. Фаза заводится на первый проходной выключатель.
2. Между двумя проходными выключателями протягиваются два провода-перемычки.
3. С выхода второго выключателя провод идет на лампочку.
4. Нулевой провод подключается к лампочке напрямую.

Теперь свет можно включать и выключать с любого из двух выключателей независимо от положения другого.

Распространенные ошибки при подключении

При самостоятельном подключении выключателей нужно избегать следующих ошибок:

• Установка выключателя на нулевой провод вместо фазного
• Неправильный подбор сечения проводов
• Ненадежная изоляция соединений
• Перепутывание проводов в многоклавишных выключателях
• Слабая затяжка винтов на клеммах выключателя

Меры безопасности при монтаже

При работе с электропроводкой необходимо соблюдать следующие правила безопасности:

• Обязательно отключать напряжение на щитке перед любыми работами
• Проверять отсутствие напряжения индикаторной отверткой
• Использовать инструмент с изолированными ручками
• Не работать на мокром полу или влажными руками
• Тщательно изолировать все соединения
• При любых сомнениях обращаться к профессиональным электрикам

Выбор оптимальной схемы подключения

При планировании электропроводки важно правильно выбрать оптимальную схему подключения выключателей и светильников. Это зависит от следующих факторов:

• Размер и планировка помещения
• Количество и расположение источников света
• Необходимость управления освещением из нескольких мест
• Потребность в регулировке яркости
• Предпочтения по функциональности и удобству управления

Правильно спроектированная схема обеспечит комфортное и энергоэффективное освещение в доме или квартире. При сложных схемах рекомендуется обратиться к профессиональным электрикам для составления проекта электропроводки.

СХЕМА ПОДКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ

   У нас не заграница, и взывать по таким мелочам, как заменить выключатель в комнате на новый, электрика, далеко не каждый будет. Да и уровень технической подготовки славян не сравнить с иностранным. Поэтому попробуем сами подключить новый выключатель на свет, так сказать своими руками. Для начала рассмотрим возможные варианты схем подключения выключателей.

   Предупреждаем! Все работы по замене выключателей производите при отключенном напряжении сети!

   Электрическая схема подключения в проводку очень простая. Фаза (коричневый цвет) проводом (1) заходит в коробку и, соединяясь с жилой провода (2) подключается к нижнему (входному) контакту выключателя. С верхнего (выходного) контакта, уже пунктирной линией, фаза проводом (2) заходит в коробку и, соединяясь в коробке с жилой провода (3), приходит на лампочку. Ноль (синий цвет) проводом (1) заходит в коробку и, соединяясь с жилой провода (3), приходит на лампочку.

   Нулевой провод от распределительной коробки идет сразу на потолок к лампочке. К выключателю и от него на лампочку идет только фазная жила. Так предусмотрено правилами и сделано в целях безопасности и безопасной эксплуатации электрооборудования, чтобы при отключенном выключателе разрывалась именно фаза, а не ноль. Ведь если фаза останется подключенной к лампочке (люстре), то во время замены ламп на новые можно нечаянно каснуться металлического цоколя и получить удар током. Конечно это будет не смертельно, но упав с табуретки можно получить повреждения похуже…

   Но вернёмся к электромонтажным работам. Чтобы определить входной и выходные контакты, достаточно взглянуть на заднюю сторону выключателя. У двойного, как правило, имеются три вывода: два на одной стороне (L1 и L2) – выходные, и один на противоположной (L3) – входной.

   Ноль к лампочке приходит напрямую с питающего провода, а фаза делается в разрыв. Разрывать ее будет выключатель, при нажатии кнопки включения он замкнет цепь и подаст фазу к лампочке, при выключении разомкнет и фаза пропадет. При подключении самой люстры учтите, что на резьбу подаётся ноль, а на цоколь — фаза. Очень часто их путают, подключая патрон «как придётся».

Проходной выключатель освещения

   Иногда в больших домах или магазинах (владельцы хрущёвок могут этот раздел не читать), нужно управлять светом из двух точек. Например, длинный коридор или лестница на второй этаж (в двухуровневых квартирах). Применение обычных выключателей неэффективно, так как включив свет при входе в помещение когда вы дойдете до другого конца помещения, вы уже не сможете выключить его.

Схема проходного выключателя

   Отличия проходного от обычного выключателя в том, что проходной выключатель – это переключатель. Чтоб разобраться с принципом работы и со схемой включения проходного выключателя, предлагаем рассмотреть схему его включения с двух мест.

   Если обычные выключатели просто разрывают цепь, то проходные выключатели переключаются с одной цепи на другую, то есть, в случае проходного выключателя с двух мест, необходимо чтобы на первый проходной выключатель приходило питание, а со второго проходного выключателя уходил один провод, который будет соединятся в распределительной коробке с проводом питающим лампочку. А между собой — эти два проходных выключателя соединяются обычным двужильным проводом.

   А как осуществить включение с трех мест? В этой схеме, между двумя проходными выключателями, нужно сделать еще один, правда, он отличается от первых двух. В предыдущей схеме у выключателей один входной контакт и два выходных, между которыми он и переключается, а в этом выключателе — уже должно быть два входных провода и два выходных.

   И последнее. Каким проводом нужно соединять включатели с лампой? На этот вопрос есть отдельный материал, в котором подробно описаны тип и области применения электромонтажных кабелей. В простейшем случае можно взять обычный провод ШВВП-2х0,75. Его хватит для питания ламп суммарной мощностью до 300 ватт.

Рассмотрим как подключить выключатель от розетки

Подключаем выключатель от розетки

Подключение выключателя от розетки — процедура хоть и не очень сложная, но зачастую помогающая решить массу проблем. В первую очередь, это касается вопросов дополнительного подключения систем освещения.

Ведь благодаря такому подключению мы можем существенно сэкономить не только на проводах, но и на количестве дополнительных работ, таких как штробление стен. Поэтому, если вы столкнулись с проблемой подключения дополнительного освещения и не хотите по-новому делать ремонт в комнате, такой вариант станет идеальным решением.

Подготовительные работы

Прежде, чем приступать непосредственно к процессу подключения, следует выполнить целый ряд подготовительных работ и определиться с местом расположения будущего выключателя. К подготовительным работам мы относим работы, связанные с выбором провода, самого выключателя и схемы, которую он будет запитывать.

Выбор провода

Перед тем, как от розетки подключить выключатель, нам следует правильно выбрать провод, которым будет осуществляться подключение. Ведь правильный выбор провода позволит значительно сократить вероятность пожара или других поломок.

Итак:

• Чтобы выбрать провод, нам следует знать номинальную мощность коммутируемых электроприборов, из которой затем не сложно вывести номинальный ток. Делается это по формуле , где I – номинальный ток, P – номинальная мощность, а U – номинальное напряжения, которое для однофазной сети равно 220В.
• Высчитав номинальный ток, мы можем использовать табл.1.3.4 ПУЭ для медных проводников или табл. 1.3.5 для проводов из алюминия, для выбора их номинального сечения (см. Выполняем расчет сечения провода по мощности).

Сводная таблица выбора сечения проводников по номинальному току

Обратите внимание! В большинстве случаев при подключении выключателя от розетки он коммутирует одну – две лампочки. Из-за этого номинальный ток получается небольшим и согласно табл. 1.3.4 и 1.3.5 можно применять провод небольшого сечения. Но согласно табл. 7.1.1 ПУЭ, сечение этого провода в любом случае не может быть меньше 1 мм² для медного провода или 2,5 мм² для алюминиевого.

• Еще один аспект, который следует учесть при выборе провода — это способ его прокладки. Ведь в случае его прокладки внутри помещений открытым способом на изоляторах, согласно табл.2.1.1 ПУЭ, его минимальное сечение должно быть 1,5 и 4 мм² соответственно для медного и алюминиевого провода.
• Если же провод будет использоваться для наружной прокладки открытым способом на роликах или изоляторах, то его сечение вообще должно быть не меньше 2,5 и 4 мм² соответственно для медного и алюминиевого провода.

Выбор выключателя

Перед тем, как запитать выключатель от розетки, важно правильно выбрать сам выключатель. Этим аспектом часто пренебрегают, из-за чего выключатели часто выходят из строя. Особенно важен этот аспект, если выключатель будет коммутировать большие нагрузки.

• В первую очередь, выбираем выключатель по номинальному току. При выборе провода мы уже посчитали номинальный ток нашей сети, поэтому, используя те же цифры, выбираем номинальный ток выключателя. На данный момент на рынке представлены модели в 6, 10 и 16А. Можно найти и более мощные выключатели, но они встречаются редко.
• Следующим важным фактором выбора является способ монтажа выключателя. Для скрытой проводки применяют утопленный вариант выключателя, а для открытой соответственно с наружной коробкой. Здесь выбор целиком зависит от способа прокладки вашей электропроводки. Исключение составляют только ванные комнаты и душевые, в которых пункт 12.22 ВСН 59 – 88 рекомендует применять только скрытую проводку. Но учитывая, что размещать в этих комнатах выключатели запрещено, то способ монтажа выключателя может быть любым на ваше усмотрение.

На фото представлены различные виды выключателей

• Также наша инструкция советует учитывать и место установки выключателя. Для наружной установки следует применять выключатели с IP не ниже, чем 44. Конечно, лучше применять выключатели с более высокой степенью пыле- и влагозащиты, но цена таких моделей увеличивается пропорционально уровню защиты.

Подключаем выключателя от розетки

Существует два варианта как от розетки запитать выключатель. Эти способы не отличаются принципиально, и по большому счету выбор каждого из них осуществляется, исходя из расположения непосредственно светильников.

Если светильник расположен рядом с выключателем или розеткой, то целесообразно подключить «ноль» непосредственно от последней. Если же светильник достаточно удален, то в целях экономии провода и большей эстетичности нулевой провод лучше подключить в распределительной коробке.

Подключение фазного и нулевого провода от розетки

Самым простым способом как сделать выключатель от розетки является вариант запитки и фазного, и нулевого провода непосредственно с контактов последней. Такой способ будет очень удобным при расположении светильника в непосредственной близости от выключателя.

Итак:

• Дабы сделать это своими руками, вам сначала необходимо смонтировать светильник и выключатель. Только после этого следует приступать непосредственно к подключению.
• На первом этапе снимаем напряжение с розетки. Сделать это можно групповым автоматическим выключателем для конкретной группы. Если же у вас не предусмотрено разделение на группы, то придётся снять напряжение со всей квартиры.
• На следующем этапе вскрываем розетку, к которой предстоит подключение , и проверяем отсутствие напряжения.
• Если разводка в вашей квартире или доме выполнена в соответствии с п.1.1.29 ПУЭ, то голубой провод — это нулевой провод, желто-зеленый — это защитный провод, и третий провод — фазный. Если цветовое обозначение у вас не выполнено, то кратковременно подаем напряжение для определения проводов.
• Теперь подключаем к фазному контакту розетки провод, который вторым концом крепим на вводе выключателя. На вывод выключателя подключаем провод, который подключен непосредственно к светильнику.

Схема подключения фазного и нулевого провода от розетки

Обратите внимание! Если используется двух- или трехклавишный выключатель, то от выводов выключателя провода подключаются к соответствующим светильникам. В остальном схема подключения идентична.

• К нулевому контакту розетки крепим провод, который вторым концом крепиться к выводу светильника. Также подключаем и защитный провод к соответствующему контакту светильника.
• На этом наше подключение окончено. Теперь можно уложить провода, заизолировать токоведущие части и подать напряжение для испытания нашей схемы.

Подключение от розетки только фазного провода

Так как в выключателе размыкается только фазный провод, то иногда значительно проще взять от розетки только фазный провод. Нулевой же провод проще подключить непосредственно в ближайшей к светильнику распределительной коробке.

Благодаря этому вы не только сэкономите провода, но и во многом облегчите себе задачу прокладки провода.

• Перед тем, как от розетки провести выключатель, как и в первом варианте, следует снять напряжение с розетки. Кроме того, нам следует снять напряжение со всех проводов, проходящих в распределительной коробке, в которой предстоит подключать нулевой провод.
• Теперь вскрываем розетку и проверяем отсутствие напряжение. К фазному выводу розетки крепим провод, который так же подключается к вводу выключателя. А провод с вывода выключателя подключаем непосредственно к светильнику.
• Теперь вскрываем распределительную коробку. Определяем нулевой провод. Возможно это будет даже целая шинка с нулевыми проводами. Подключаем к ней провод, который затем подключаем к светильнику. Таким же способом подключаем защитный провод к соответствующим контактам в светильнике и в распределительной коробке.
• После укладки и изоляции проводов можно подать напряжение и испытать работоспособность нашей схемы.

Схема подключение выключателя от розетки только фазным проводом

Обратите внимание! В связи с тем, что для нормальной работы выключателя необходим только один фазный провод, вопрос: как вывести розетку от выключателя, — имеет однозначный ответ – никак. К сожалению, от выключателя розетку подключить нельзя. Возможно только подключить фазный провод, а нулевой вести от распредкоробки. Но этот вариант не самый оптимальный. Ведь зачастую ток на розетке значительно выше, чем на сети освещения, и провод малого сечения сети освещения при подключении к нему еще и розетки просто перегорит.

Вывод

Теперь вы знаете, что подключить любой выключатель от розетки достаточно просто. А видео на страницах нашего сайта поможет вам разобраться в данном вопросе более детально. Напомним только о небезопасности выполнения таких работ и связанное с этим обязательное выполнение требований охраны труда.

Схема подключения выключателя к лампочке: одноклавишного и двухклавишного

Перед тем, как будет реализовываться схема подключения выключателя к лампочке, нужно заранее продумать, как будет размещаться электрооборудование. Разметку лучше нанести на стену, чтобы не упустить некоторых мелочей. Теперь вам предстоит произвести коммутацию проводов и монтаж оборудования, причем нужно сделать это так, чтобы все исправно работало. В этой статье, мы поможем разобраться в том, как выполнить подключение и осуществить безопасную дальнейшую эксплуатацию приборов.

Важно! Главным правилом инструкции, является отключение электричества от сети, чтобы избежать электротравмы.

Как подключить лампочку через выключатель: разъясняем схему

Обычно выключатель устанавливается на одну фазную жилу, при его выключении происходит размыкание сети, как следствие напряжение к лампочке не подается. Стоит отметить, что подсоединение схемы другим путем может быть небезопасно.

Чтобы разместить проводку в распределительном коробе, к нему нужно протянуть кабеля, питающие все помещение, затем провода, выходящие от выключателя и лампочки. Таким образом, один провод от лампочки соединяем с нулевой жилой, подключающейся к общей сети, оставшийся — с проводником выключателя. Вторая жила выключателя соединяется с фазовым проводником общей энергосистемы. В итоге получаем подключение рабочих жил лампы и общей электропроводки через выключатель. Используя подобный способ, при переключении выключателя светильника произойдет отсоединение этой части электрической цепи от питания.

Схема подключения одноклавишного выключателя

Что понадобится для реализации схемы?

Обязательно перед непосредственным монтажом, выберите способ коммутации, предпочтительнее соединение при помощи клеммных колодок или пружинных зажимов. После чего обратитесь к нашему списку и уточните какие средства будут нужны для разводки проводов:

• выключатель. Этот прибор может быть одноклавишным и двухклавишным, однако ко второму виду оборудования требуется несколько иная схема;
• электрический кабель. Он должен быть выбран в соответствии с параметрами предполагаемой электрической сети. Здесь важно учесть сечение, количество жил, материал и маркировку;
• распределительные коробки. Для домашних условий используются пластиковые приспособления, отвечающие повышенной степени пожаробезопасности, не проводящие электрический ток. Для соединения проводов с целью подключить лампочку через выключатель, подойдут компактные варианты;
• индикаторная отвертка или тестер. Эти приспособления помогут определить наличие напряжения до проведения работ и после них, например, при выключенном состоянии выключателя;
• плоскогубцы, пассатижи, кусачки. Такие инструменты используются для укрепления соединений проводов;
• изолента и соединительные клеммы. Их наличие требуют нормы ПУЭ, так как все концы даже самых прочных контактов должны быть заизолированы;
• крепежные детали, стакан. При помощи этих запчастей, вы сможете надежно зафиксировать все оборудования, включая распределительный короб с важными соединениями кабелей;
• перфоратор или ударная дрель. Приборы используются в случае, если на практике предусматривается устройство скрытой проводки под штукатуркой, например, в панельных домах.

  Монтаж выключателей в стену

Внимание! Не рекомендуется проводить монтаж скрытой проводки в домах из бруса и других вариантов древесины — это опасно возгоранием.

Ошибки и неисправности в вопросе, как подключить выключатель к лампочке

Часто ожидаемое от монтажной работы не осуществляется. Все потому, что в процессе соединения электропроводки произошли нарушения или вы упустили некоторые детали. Итак, если лампочка не загорается при включении выключателя, необходимо сделать прозвон всех токоведущих частей.

Обязательно проверьте индикатором подается ли напряжение от сети к выключателю. В случае его отсутствия, можно смело утверждать, что были допущены ошибки при соединении проводников с общей энергосистемой помещения.

Подключение лампочки и выключателя между собой может быть неисправным, если сам регулятор освещения неисправен, а это элементарно проверить. Для этого возьмите мультиметр или тестер, прикоснитесь к каждому из контактов поочередно. При нормальной работоспособности, электроника будет реагировать на обоих контактах. Если прибор реагирует лишь на одном из контактов (не важно на каком), значит, выключатель бракованный, и даже при его ремонте он долго не прослужит.

Важно! Если результат проверок показывает, что выключатель работоспособен, нужно проверить все контакты соединений, так как упускать проблему опасно.

Как подключить светильник к двухклавишному выключателю?

Схема подключения выключателя с двумя клавишами, на первый взгляд может показаться сложной исключительно неподготовленным людям. Поэтому рекомендуем прочесть инструкцию касательно этого варианта монтажа оборудования.

1. Первым делом производим монтаж питающего кабеля, обязательно его подключаем к защитному устройству. Для этого используется трехжильный провод, например, для возможного заземления светильника, к тому же такие кабеля являются более прочными.
2. Перед дальнейшими работами отключаем питание от всех возможных проводов. Если у вас есть автоматы, тогда будет проще.
3. От защитного устройства запускаем кабель к распределительной коробке, откуда к месту размещения двухклавишного выключателя. Обязательно оставляйте запас проводов длиной не менее 10 см.
4. Затем к распределителю подводим два провода, которые пойдут на освещение.
5. Аккуратно избавляемся от верхнего изоляционного слоя на проводах от защитного устройства и от выключателя.
6. Подводим все очищенные от изоляции провода к распределительной коробке и соединяем между собой соответственно оттенкам изоляции токоведущих жил.
7. Жилы заземления можно не соединять между собой.
8. Проверяем чтобы все подключения были произведены верно, а именно, при входе в автомат и выходе из него фазные жилы должны находится с левой стороны, а нейтральные — с правой.
9. После подсоединяем провода к контактам выключателя. Как это сделать можно посмотреть на обратной стороне механизма выключателя, там изображены подсказки. По желанию можно подсоединить желто-зеленый проводник к контакту заземления на выключателе.

   Схема подключения двухклавишного выключателя

Рекомендация! Используйте выключатели двухклавишного типа только проверенных производителей, так как найти неисправность в них, будет не так просто.

Вас могут заинтересовать:

Как подключить лампочку через выключатель: 5 вариантов электрических схем

Общие правила: как подсоединить выключатель к лампочке

Проводка помещения может быть питающей и обеспечивающей освещение. Чтобы организовать освещение, нужно создать ветви, которые будут обесточивать лампочку. Для этого понадобиться, грамотно составленная, электрическая схема. Она так же будет включать выключатели, роль которых за надобностью прерывать и восстанавливать электро цепь напряжения.

Любое подключение осветительных приборов происходит по схеме и согласно планировке помещения, которое будет предусматриваться заранее. Проводить все работы с электричеством нужно очень аккуратно, следуя правилам безопасности.

Самое главное, что нужно сделать, начиная рабочий процесс по установке лампочек, розеток и выключателей – это обесточить питание в сети (220 В). Только сделав это, можно приступать к монтажу электроприборов, учитывая другие особенности монтажа.

Общие правила по размещению электропроводки:

• Укладывать провода по горизонтали или вертикально нужно по прямой линии.
• Поверх стены прокладывается электропроводка, если здание из дерева. При этом их соединение ни в коем случае не допускается, поэтому провода изолируются специальным материалом.
• В кирпичных, каменных, монолитных и панельных домах все соединения и подключения электрических проводов закладываются под штукатурку.

Рекомендуется для электропроводки подбирать провода, состоящие из двух или более токонесущих жил и оболочки. Одна из жил является нулевой фазой, остальные рабочими, падающими электроэнергию.

Электро цепь лампочка-выключатель: материалы и инструменты

Для того, чтобы соединить лампочку и выключатель, понадобиться необходимые инструменты и всевозможные приспособления, одного электропровода не хватит. Так же необходимо выбрать подходящие модели выключателей, розеток и светильников.

Будут необходимы такие инструменты: индикаторная отвертка, плоскогубцы, кусачки, изолента, разные крепежные приспособления, сизы, подрозетники, перфоратор, распределительные коробки. Приобретаем основные элементы: выключатели и лампочки.

Разнообразие всевозможных ламп, которые можно использовать для жилых помещений, просто впечатляет. Это лампы накаливания, современные галогенные, люминесцентные, любые энергосберегающие. Так же рынок богат и множеством моделей выключателей, которые различаются своей функциональностью.

Распространенные виды выключателей:

• Клавишные, они могут быть с одной, двумя или тремя клавишами;
• Проходные;
• Импульсные;
• Диммеры;
• Сенсорные.

Выбрав электро принадлежности и подготовив весь инструмент, а так же составив схему разводки, можно приступать к подключению выбранной лампы через выключатель.

Способы, как соединить выключатель с лампочкой: несколько вариантов схем

Все соединения, которые производятся при подключении любого типа лампочки через выключатель, делается в специальной распределительной коробке. Соединять провода в ней можно пайкой, различными клеммами или особой сваркой.

Выключатель предназначен для разделения фазы, благодаря этому замена лампочки или другого оборудования становиться безопасной, так как электропроводку можно всегда обесточить.

Чтобы запитать провода правильно и не допустить ошибочных соединений, необходимо соблюдать маркировку проводов по цвету. Фаза всегда обозначается белым, черным и коричневым цветом, а вот нейтраль голубым или синим. Желтым, зеленым или их комбинированием принято обозначать заземление.

Способы запитать лампочку от выключателя:

1. Простейшая схема подключения лампочки через обычный одноклавишный выключатель, который имеет два провода. Этот выключатель предназначается только для одного светильника.
2. Схема раздельного отключения ламп много рожковой люстры. Для этого варианта понадобиться двухклавишный выключатель и трехжильный провод. Таким рычагом можно управлять независимое освещение двух комнат.
3. Необычная схема управления люстрой из пяти лампочек. Здесь пригодиться трехклавишный выключатель.
4. Выключателя два, а вот светильник только один. Такая схема выполняется с применением проходных одинарных выключателей, которые расположены в разных концах.
5. Управление светильником из разного количества мест. В этой схеме добавляются одинарные выключатели к проходным во всех точках, которые предполагаются.

Для удобства пользования настенными светильниками (бра) или некоторым электрооборудованием ставятся специальные клавишные переключатели kcd2. Этот элемент переключения предназначен для работы с переменным напряжением.

Простейшая схема подключения выключателя и лампочки: пошаговая расшифровка

Чтобы приступать к подключению светильника через выключатель, сначала нужно определить их место расположения. Лампочка света может устанавливаться на потолке или стене. Выключатель требует особого подхода. Его лучше всего разместить в удобном месте на стене, чтобы им можно было пользоваться всем жильцам.

Обычно выключатель устанавливается на расстоянии 30 см от края входной двери. А его установочная высота может колебаться от 30 до 160 см. Удобная высота выбирается индивидуально.

Сама схема подключения очень проста, главное не перепутать правильное соединение фаз. Все провода от элекрощита, выключателя и самого светильника обычно подводятся и соединяются, как правило, в распределительной коробке.

Схема подключения одноклавишного выключателя и лампы:

• Нулевой провод от общей электрической сети через коробку сразу направляется к патрону светильника;
• Один из проводов выключателя соединяется клеммами с рабочей фазой патрона лампочки;
• Вторая фаза от выключателя скрепляется с рабочей жилой, идущей от общей электросети.

По этой схеме можно увидеть, как рабочая фаза патрона светильника успешно соединяется с жилой из общего электрощитка через двухпроводной выключатель. Включая и выключая выключатель, происходит прерывание или же возобновление подачи тока на лампу.

Правильная схема: как подключить лампочку через выключатель (видео)

Каким бы необычным не был светильник всегда можно подобрать способ, как его подключить. Типовые схемы, правила их расключения и безопасность при работе с электричеством на долгое время останутся стандартными.

Выключатель с подсветкой и все, что с ней связано

Если ежедневные поиски выключателя в тёмной комнате отбирают немало времени и нервов, а перенести его в более удобное место не представляется возможным, то решить проблему можно с помощью подсветки, которая точно укажет местоположение клавиш включения света. На практике это реализуется путём добавления светодиода в имеющийся выключатель своими руками или через замену на аналогичный выключатель с подсветкой со встроенной неоновой лампочкой.

Схема и принцип действия подсветки с использованием светодиода

Схема подключения выключателя со светодиодной подсветкой показана на рис.1. Принцип её работы основан на законе Ома и довольно прост. В момент, когда контакты выключателя Q1 разомкнуты, ток нагрузки протекает по цепи L – R1 – LED – HL – N. Величина тока нагрузки не превышает рабочий ток через светодиод, то есть 10 мА. Естественно этого тока не хватит, чтобы зажечь лампу основного освещения. Для сравнения лампа накаливания мощностью 60 Вт потребляет 270 мА. К тому же основная часть напряжения сети 220В падает не на лампе, а на резисторе. В результате светится только светодиод, а его яркость зависит от сопротивления резистора R1.

Как только в комнате включить свет, сопротивление контактов выключателя, расположенных параллельно светодиоду с резистором, станет близким к нулю. Цепь протекания тока замкнётся через L – Q1 – HL – N. Ток нагрузки пойдёт по пути с наименьшим сопротивлением и светодиод погаснет.

Кстати, если из светильника выкрутить лампу или она перегорит, то подсветка работать перестанет.

Расчёт подсветки на светодиоде сводится к грамотному выбору резистора R1. Дело в том, что на нём падает 99% сетевого напряжения, а значит, мощность рассеивания довольно высока. Например, задавшись током светодиода 8 мА, рассчитаем параметры резистора:

Резистор, рассеивающий мощность почти 2 Вт, будет иметь большие размеры и нагреваться настолько сильно, что при контакте с пластиковым корпусом сможет его деформировать. Из-за этого недостатка рассмотренный вариант не нашёл практического применения.

С целью снижения тепловых потерь и защиты светодиода от пробоя, схему подсветки выключателя дополняют выпрямительным диодом (обычно 1N4007), соединённым последовательно со светодиодом (рис.2).

В этом случае к элементам схемы прикладывается не переменное напряжение 220В, а постоянное – в 0,45 раза меньше, то есть примерно 100В. Номинал резистора можно задавать в пределах 12-50 кОм и экспериментально подобрать вариант, при котором яркость подсвечивающего светодиода и температура поверхности резистора будут оптимальными. К преимуществам светодиодной подсветки, собранной своими руками, можно отнести возможность самостоятельно выбирать цвет свечения светодиода, его размер и место установки.

Подсветка с применением неоновой лампы

Схема и принцип действия выключателя с подсветкой на неоновой лампе полностью идентична схеме со светодиодом, но отличается улучшенными эксплуатационными показателями.

Основное преимущество неоновой лампочки – чрезмерно малый ток потребления, который не превышает 1 мА, а в идеале должен составлять 0,1-0,2 мА. Это позволяет устанавливать ограничивающий резистор намного меньшей мощности и размера, а именно: Получается, что миниатюрный резистор мощностью 0,125 Вт легко помещается под корпусом и совсем не греется. По сравнению со схемой на светодиоде, данный вариант более экономичный, надёжный и безопасный. А срок службы неоновой лампочки достигает 80 тыс. ч. Именно поэтому выключатели с подсветкой, в которых используется неоновая лампа, нашли более широкое практическое применение.

Подключение одноклавишного выключателя с подсветкой

Чтобы собрать, а затем подключить выключатель с подсветкой к сети 220В, потребуется немного времени и выполнение пунктов ниже приведенной инструкции.

1. Необходимо обесточить комнату, в которой будет проводиться модернизация и установка выключателя подсветкой.
2. Снять клавишу включения/выключения света, аккуратно поддевая её с боков отверткой.
3. Демонтировать выключатель со стены и отсоединить провода.
4. В зависимости от формы и размеров корпуса определить место установки светодиода.
5. В обозначенном месте просверлить отверстие диаметром 5 мм.
6. К одному из выводов светодиода припаять резистор, а ко второму – диод, соблюдая полярность.
7. Во избежание короткого замыкания, большую часть выводов вместе с резистором спрятать под термоусадочной трубкой, оставив оголёнными края для подсоединения к клеммам.
8. При необходимости собранную конструкцию удлинить проводами.
9. С помощью суперклея закрепить светодиод в отверстии.
10. Один из проводов подсветки вместе с «фазой» зажать в клемме выключателя.
11. Другой провод подсветки вместе с проводом, идущим к лампе, подключить ко второму выводу выключателя.
12. Произвести монтаж готового выключателя со светодиодом в обратной последовательности.

Если планируется использовать готовое изделие, то с 4 по 9 пункту пропускаются.

Подключение двухклавишного выключателя с подсветкой

В 90% случаев устройство двухклавишного выключателя с подсветкой ничем не отличается от одноклавишного аналога. Исключение могут составлять лишь эксклюзивные модели от зарубежных производителей. В основном же внутри выключателей с двумя клавишами управления освещением расположена одна неоновая лампочка с резистором, как показано на фото.

Несложно догадаться, что подсветка будет загораться и гаснуть только при нажатии на одну из клавиш. Однако производители выключателей не видят необходимости в установке второй неонки, так как для подсветки в темноте достаточно и одной индикаторной лампочки.

Последовательность действий по сборке подсветки двухклавишного выключателя такая же, как и для одноклавишных моделей. Отметим только то, что электрик в момент подсоединения проводов сам вправе выбрать, при нажатии на какую из клавиш неоновая лампочка будет гаснуть. Если речь идёт о сборке светодиодной подсветки своими руками, то при желании установить можно 2 светодиода – на каждую из клавиш в отдельности.

Возможные будущие проблемы

Даже такая простая конструкция как подсветка выключателя не лишена недостатков. В первую очередь это касается светодиодных ламп, внутри которых установлен электронный блок – драйвер. Из-за наличия подсветки, на цоколе выключенной LED-лампы присутствует небольшой потенциал, оказывающий влияние на работу драйвера. Так как схемотехнически драйверы устроены по-разному, то и проблемы в работе светильника могут проявляться по-разному, а именно:

• в виде неприятного мерцания;
• в виде тусклого свечения светодиодной лампы;
• подсветка вовсе может не работать с некоторыми моделями LED-ламп – их драйвер разрывает электрическую цепь.

Похожие проблемы возникают, когда выключатель с подсветкой размыкает цепь светильника с компактной люминесцентной лампой, из-за наличия в ней импульсного блока питания. Поэтому, прежде чем покупать выключатель с подсветкой или приступать к модернизации имеющегося, следует быть уверенным, что к нему будет подключаться лампа накаливания или галогенка. В противном случае следует быть готовым устранять негативное мерцание и тусклое свечение.

схемы и правила подключения Как в танках включить лампочку обнаружения

Лампы дневного света (ЛДС) широко применяются для освещения как больших площадей общественных помещений, так и в качестве бытовых источников света. Популярность люминесцентных ламп обусловлена в большей мере их экономическими характеристиками. По сравнению с лампами накаливания у данного типа ламп высокий КПД, повышенная светоотдача и более долгий срок службы. Однако функциональным недостатком ламп дневного света является необходимость наличия пускового стартера или специального пускорегулирующего устройства (ПРА). Соответственно задача пуска лампы при выходе из строя стартера или при его отсутствии является насущной и актуальной.

Принципиальное отличие ЛДС от лампы накаливания в том, что преобразование электроэнергии в свет происходит благодаря протеканию тока через пары ртути, смешанные с инертным газом в колбе. Ток начинает протекать после пробоя газа высоким напряжением, приложенным к электродам лампы.

1. Дроссель.
2. Колба лампы.
3. Люминесцентный слой.
4. Контакты стартера.
5. Электроды стартера.
6. Корпус стартера.
7. Биметаллическая пластина.
8. Нити накала лампы.
9. Ультрафиолетовое излучение.
10. Ток разряда.

Образующееся ультрафиолетовое излучение лежит в невидимой для человеческого глаза части спектра. Для его преобразования в видимый световой поток стенки колбы покрывают специальным слоем, люминофором. Меняя состав этого слоя можно получать разные световые оттенки.
Перед непосредственным запуском ЛДС электроды на её концах разогреваются прохождением через них тока или же за счёт энергии тлеющего разряда.
Высокое напряжения пробоя обеспечивает ПРА, который может быть собран по известной традиционной схеме или же иметь более сложную конструкцию.

Принцип действия стартера

На рис. 1 представлено типовое подключение ЛДС со стартером S и дросселем L. К1, К2 – электроды лампы; С1 – косинусный конденсатор, С2 – фильтрующий конденсатор. Обязательным элементом таких схем является дроссель (катушка индуктивности) и стартер (прерыватель). В качестве последнего зачастую используется неоновая лампа с биметаллическими пластинами. Для улучшения низкого коэффициента мощности из-за наличия индуктивности дросселя применяют входной конденсатор (С1 на рис.1).

Рис. 1 Функциональная схема подключения ЛДС

Фазы запуска ЛДС следующие:
1) Разогрев электродов лампы. В этой фазе ток течёт по цепи «Сеть – L – К1 – S – К2 – Сеть». В этом режиме стартер начинает хаотично замыкаться / размыкаться.
2) В момент разрыва цепи стартером S энергия магнитного поля, накопленная в дросселе L, в виде высокого напряжения прикладывается к электродам лампы. Происходит электрический пробой газа внутри лампа.
3) В режиме пробоя сопротивление лампы ниже, чем сопротивление ветви стартера. Поэтому ток течёт по контуру «Сеть – L – К1 – К2 – Сеть». В этой фазе дроссель L выполняет роль реактивного токоограничивающего сопротивления.
Недостатки традиционной схемы пуска ЛДС: звуковой шум, мерцание с частотой 100 Гц, увеличенное время пуска, низкий КПД.

Принцип действия ЭПРА

Электронные ПРА (ЭПРА) используют потенциал современной силовой электроники и являются более сложными, но и более функциональными схемами. Такие устройства позволяют контролировать три фазы запуска и регулировать световой поток. В результате повышается срок службы лампы. Также, из-за питания лампы током более высокой частоты (20÷100 кГц) отсутствует видимое мерцание. Упрощённая схема одной из популярных топологий ЭПРА приведена на рис. 2.

Рис. 2 Упрощённая принципиальная схема ЭПРА
На рис. 2 D1-D4 – выпрямитель сетевого напряжения, С – фильтрующий конденсатор, Т1-Т4 – транзисторный мостовой инвертор с трансформатором Tr. Опционально в ЭПРА могут присутствовать входной фильтр, схема коррекции коэффициента мощности, дополнительные резонансные дроссели и конденсаторы.
Полная принципиальная схема одного из типовых современных ЭПРА приведена на рис 3.

Рис. 3 Схема ЭПРА BIGLUZ
В схеме (рис. 3) присутствуют основные выше названные элементы: мостовой диодный выпрямитель, фильтрующий конденсатор в звене постоянного тока (С4), инвертор в виде двух транзисторов с обвязкой (Q1, R5, R1) и (Q2, R2, R3), дроссель L1, трансформатор с тремя выводами TR1, схема запуска и резонансный контур лампы. Две обмотки трансформатора служат для включения транзисторов, третья обмотка входит в состав резонансного контура ЛДС.

Способы пуска ЛДС без специализированного ПРА

При выходе из строя лампы дневного света возможны две причины:
1) . В таком случае достаточно заменить стартер. Эту же операцию следует провести при появлении мерцания лампы. В таком случае при визуальном осмотре на колбе ЛДС нет характерных затемнений.
2) . Возможно, перегорела одна из нитей электродов. При визуальном осмотре могут быть заметны потемнения на концах колбы. Здесь можно применить известные схемы запуска для продолжения эксплуатации лампы даже с перегоревшими нитями электродов.
Для экстренного запуска лампу дневного света можно подключить без стартера по схеме, приведенной ниже (рис. 4). Здесь роль стартера выполняет пользователь. Контакт S1 замыкается на весь период работы лампы. Кнопка S2 замыкается на 1-2 секунды для зажигания лампы. При размыкании S2 напряжение на ней в момент зажигания будет значительно больше сетевого! Поэтому при работе с такой схемой следует проявлять повышенную осторожность.

Рис. 4 Принципиальная схема запуска ЛДС без стартера
Если требуется быстро зажечь ЛДС со сгоревшими нитями накала, то необходимо собрать схему (рис. 5).

Рис. 5 Принципиальная схема подключения ЛДС со сгоревшей нитью накала
Для дросселя 7-11 Вт и лампы 20 Вт номинал С1 – 1 мкФ с напряжением 630 В. Конденсаторы с меньшим номиналом использовать не стоит.
Автоматические схемы запуска ЛДС без дросселя предполагают использование в качестве ограничителя тока обыкновенной лампы накаливания. Такие схемы, как правило, являются умножителями и питают ЛДС постоянным током, что вызывает ускоренный износ одного из электродов. Однако подчеркнём, что такие схемы позволяют некоторое время запускать даже ЛДС со сгоревшими нитями электродов. Типовая схема подключения люминесцентной лампы без дросселя приведена на рис. 6.

Рис. 6. Структурная схема подключения ЛДС без дросселя

Рис. 7 Напряжение на ЛДС подключенной по схеме (рис. 6) до момента пуска
Как видим на рис. 7 напряжение на лампе в момент пуска доходит до уровня 700 В примерно за 25 мс. Вместо лампы накаливания HL1 можно использовать дроссель. Конденсаторы в схеме рис. 6 следует выбирать в пределах 1÷20 мкФ с напряжением не меньше 1000В. Диоды должны быть рассчитаны на обратное напряжение 1000В и ток от 0,5 до 10 А в зависимости от мощности лампы. Для лампы мощностью 40 Вт будет достаточно диодов, рассчитанных на ток 1.
Ещё один вариант схемы запуска показан на рис 8.

Рис. 8 Принципиальная схема умножителя с двумя диодами
Параметры конденсаторов и диодов в схеме на рис. 8 аналогичны схеме на рис. 6.
Один из вариантов использования низковольтного источника питания приведен на рис. 9. На основе такой схемы (рис. 9) можно собрать беспроводную лампу дневного света на аккумуляторе.

Рис. 9 Принципиальная схема подключения ЛДС от низковольтного источника питания
Для вышеприведенной схемы необходимо намотать трансформатор с тремя обмотками на одном сердечнике (кольце). Как правило, первой наматывают первичную обмотку, затем главную вторичную (на схеме обозначена, как III). Для транзистора необходимо предусмотреть охлаждение.

Заключение

При выходе из строя стартера лампы дневного света можно применить экстренный «ручной» запуск или простые схемы питания постоянным током. При использовании схем на основе умножителей напряжения есть возможность запускать лампу без дросселя, используя лампу накаливания. Работая на постоянном токе, отсутствует мерцание и шум ЛДС, однако уменьшается срок службы.
В случае перегорания одной или двух нитей катодов люминесцентной лампы её можно продолжать эксплуатировать некоторое время, применяя упомянутые схемы с повышенным напряжением.

Лампочка в WoT — это умение командира танка называемое «шестое чувство».

Лампочка в WoT — это умение командира танка называемое «шестое чувство». Оно позволяет узнать, когда ваш танк был обнаружен. Работает она очень просто, при обнаружении вашего танка загорается лампочка. Существует много видов лампочек, которые можно найти на просторах интернета. Так же можно поставить мод чтобы, когда вас обнаружил враг, не просто загоралось лампочка, но и сопровождалась звуковым сигналом и горела 10 секунд (примерно время отсвета).

Необходимость.
Умение «шестое чувство» необходимо практически на всех танках в игре ну кроме сау, т. к. они обычно стоят в кустах в тылу союзников. Особое внимание нужно обратить на пт-сау которые стреляют из засады, или лёгких танков которые светят противника пассивно(из кустов), или тяжёлым и медлительным танкам которых может накрыть шквал артиллерийского огня, некоторые танки легко пробиваются и практически всегда от первого выстрела игрока спасает этот самый навык. Опытные игроки иногда даже без лампочки могут понять, что их засветили.

Пример.

Рассмотрим немецкую премиумную пт-сау Е25. Брони у неё практически нет, но она имеет низкий силуэт, следовательно, у неё хорошая маскировка, но это может не спасти от вражеского снаряда т. к. и её могут засветить вот тут то, и поможет умение «шестое чувство» Е25 просто поменяет позицию на более выгодную.

Тяжёлый танк Maus также нуждается в этом умении. Хоть он и имеет много брони хоть он и может отбивать снаряды врагов своим мощным корпусом, но и его можно убить при этом даже остаться незамеченным или что ещё хуже может накрыть вражеская артиллерия, и от этого всего нас может спасти наша лампочка, заранее предупредив, что враг нас обнаружил.

Вы решили собственноручно проложить в новой даче электропроводку или модернизировать существующую сеть в квартире? Согласитесь, в этой сфере есть нюансы, с которыми следует досконально разобраться ради собственной безопасности. К тому же созданная своими руками электрика обязана обеспечить безупречную работу приборов.

Мы готовы в тончайших подробностях рассказать вам, как подключить лампочку через выключатель. В реализации подобного решения применяется ряд проверенных на практике методик, с которыми вы ознакомитесь во время чтения статьи.

У нас вы найдете массу полезных сведений. Владение информацией придаст и уверенности, и сил. Досконально разобраться в вопросе помогут графические материалы и видео.

Предварительно, до начала осуществления действий по установке выключателей, осветительных приборов, их подключению друг к другу и сети, необходимо обесточить питание 220В той части домашней разводки, где предполагается производство электромонтажных работ.

Инструмент для выполнения работ

В процессе выполняемых электроработ домашнему мастеру понадобится набор следующего монтажного инструмента:

1. Острый нож.
2. Пассатижи (плоскогубцы).
3. Кусачки-бокорезы.
4. Отвертки шлицевые тонкая и средняя, возможно, крестовая средняя.

Для изоляции внутри разветвительной коробки или корпуса светильника соединений проводов может потребоваться изолента. В данных случаях использовать рекомендуется ленту ХБ. Она со временем не расплавляется и не прикипает к изолированным ею постоянно нагревающимся контактам, а только засыхает. При необходимости, хорошо крошится пассатижами.

Прежде, чем приступать к самому несложному монтажу, нарисуйте схему подключения электроприборов так, как будет понятно вам, и продумайте порядок действий

Отлично, если есть специальный или кусачки с прорезами для снятия изоляции. При отсутствии таких приспособлений и большого объема работ можно обойтись народным средством, доработав бокорезы.

Для этого надфилем в режущих кромках ближе к шарниру делаются противоположные пропилы, которые вместе должны образовать отверстие размером немного большим диаметра оголенной жилы провода.

Для новой прокладки домашних электросетей освещения рекомендуется использовать кабели ВВГнг с однопроволочными медными, 1,5 кв.мм сечением, в негорючей изоляции неодинаковой расцветки жилами:

• синей – нулевой рабочей,
• желтой с зеленой полосой повдоль – нулевой защитной (заземляющей),
• любого другого цвета – фазными.

При монтаже желательно соблюдать сочетание единообразия цветов с их функциональным назначением. Это требование обезопасит, а также упростит дальнейшее обслуживание электрической разводки.

Если позволяет конструкция прибора, внутри самого выключателя фазный провод подключается на верхние клеммы, а все отходящие жилы присоединяются к нижним контактам. Это правило применяется для обустройства всякой электроустановки.

Из-за конструктивных особенностей исключение из общих правил составляют проходные и перекрестные выключатели, о которых речь ниже.

Разновидности бытовых выключателей

Применяемых в современном домашнем интерьере выключателей разнообразное множество. Подробно с классификацией устройств управления светом знакомит , размещенных на нашем сайте.

При выборе домашнего выключателя уделяйте больше внимания не его дизайну, а функциональности, прочности креплений и надежности электрических контактов

По различию их функциональных возможностей выделяются следующие наиболее распространенные разновидности:

1. Выключатель одноклавишный – его миссия проста: «вкл/выкл».
2. Выключатель двухклавишный позволяет руководить одномоментно двумя независимыми цепями освещения.
3. Выключатель трехклавишный , соответственно, координирует работу в трех направлениях.
4. Выключатель-регулятор (диммер) не только включает-выключает, но и нажатием клавиши или поворотом круглой ручки, ее заменяющей, регулирует плавно яркость света ламп.
5. Выключатель с регулятором – двух-, трехклавишный выключатель, который ступенчато, переключением клавиш, управляет накалом всех лампочек одновременно.
6. Одинарный проходной выключатель. Единственной клавишей перекидывает фазу меж двух проводов. Если на один напряжение подается, то от другого отключается, и наоборот.
7. Перекрестный одинарный выключатель. Изменением положения клавиши синхронно меняет прямое подключение двух линий на перекрестное.
8. Сенсорный выключатель. Не имеет рычажков – он начинает и прекращает подачу электричества прикосновением пальцев к его поверхности.

Выключатель с датчиком движения зажигает светильник автоматически, реагируя на прохождение мимо человека.

Виды ламп для использования дома

Ламповый прогресс не отстает от выключателей. Их многообразие также впечатляет.

Приобретая энергосберегающую лампочку, стоит ориентироваться на известные бренды – ведь она должна быть не только эффективной, но и служить как можно дольше

Но и здесь определяются некоторые более ходовые виды:

1. Лампы накаливания – укоренившиеся домашние источники света в округлой стеклянной колбе с вакуумом и вольфрамовой спиралью внутри.
2. Лампы галогенные – те же лампы накаливания, наполненные специальным газом. Он повышает сроки службы, минимизирует размеры их колб. Недостаток – при установке нельзя трогать стекло колбы руками.
3. Лампы люминесцентные дневного света – распространенные в домашних условиях не очень, но тоже традиционные световые устройства (далее просто «лампы дневного света»).
4. Лампы энергосберегающие светодиодные , исходя из названия, используют свечение групп светодиодов. Могут закрепляться в обычные вкручивающиеся патроны (далее просто «светодиодные лампы»).

Энергосберегающие люминесцентные лампочки все больше подменяют привычные. Принцип работы подобен действию ламп дневного света. Вкручиваются, как лампы накаливания (далее просто «энергосберегающие лампы»).

Способы запитать лампочку через выключатель

Возможно, какая-то рассматриваемая схема взаимного подключения бытового выключателя к настенной или потолочной лампочке будет опускать подробности подвода нулевого защитного (заземляющего) провода. Думается, что его подсоединение не вызовет затруднений.

В стандартном электрическом кабеле – это жила с изоляцией желтого цвета и зеленой полосой вдоль. Место ее присоединения к электроприбору обозначается знаком .

#1: Простейшее подключение светильника

Самым элементарным является подключение «вкл/выкл» осветительного прибора к одноклавишному выключателю двумя проводами. Более всего оно подходит для одиночного однолампового светильника.

Когда у старой проводки всего два выходящих из потолка или стены питающих световой электроприбор провода, а переделка сложна, можно подключить светильник большего количества ламп. Но при таком подсоединении все лампочки осветительного прибора будут включаться одновременно.

Классический одноклавишный выключатель без модернизации проводки легко заменить выключателем-регулятором яркости света (диммером), выполненным единым блоком. Возможно приобрести прибор с регулятором наподобие клавиши, а можно – в виде круглой ручки.

Характеристики диммера должны соответствовать мощности подключаемого светильника. Единственно, его не получится использовать совместно с осветительными приборами, оснащенными энергосберегающими, светодиодными или лампами дневного света.

Для стандартной установки в обычные подрозетники промышленностью освоен выпуск сенсорных выключателей, имеющих функции только «вкл/выкл». Они также подключаются двумя проводами и могут подменять собой простые одноклавишные.

#2: Раздельное включение ламп люстры

Обычно трех- и пятирожковые люстры устроены так, что лампы можно подключать отдельно или совместно группами (1+2/2+1; 2+3/3+2). Это позволяет регулировать освещенность пространства количеством одновременно работающих лампочек.

В этом случае понадобится двухклавишный выключатель и электроразводка, как минимум с тремя проводами. Включением одной из двух или сразу обеих клавиш будет регулироваться яркость горения осветительного прибора.

Еще применяется для управления из одной точки освещением двух, чаще всего смежных, помещений независимо, например, туалета и ванной комнаты, прихожей и кладовой.

Если вместо привычного двухклавишного выключателя использовать для люстры двух- или даже трехклавишный со встроенными в клавиши раздельными регуляторами, то все ее лампы будут гореть одномоментно, а управлять их накалом получится ступенчато, переключением клавиш.

#3: Управление пятирожковой люстрой

Там, где необходимо раздельное и одновременное управление тремя независимыми осветительными приборами, устанавливается трехклавишный выключатель.

Чтобы удивить гостей, можно через выключатель с тремя клавишами подключить пятирожковую люстру. Правда, потребуется небольшая переделка на клеммах самого светильника. От группы из трех линейных проводков один нужно отсоединить и использовать самостоятельно.

Тогда различными комбинациями нажатия клавиш трехклавишного выключателя будет возможно включение одномоментно от одной до пяти ламп (1+2+2/2+2+1/2+1+2).

#4: Светильник – один, выключателя – два

Как быть, когда коридор длинный и темный? Такую ситуацию поможет разрешить установка светильника сразу с двумя в разных концах перехода. Неудобство этого способа – неопределенное положение клавиш «вкл/выкл».

Еще такой прием управления освещением применим при движении по лестнице, в пристроенном гараже (вход из дома, выход через ворота и наоборот). Дополнительный выключатель около спальной зоны не станет излишеством, если комната достаточно протяженная.

Применяя на практике нестандартные схемы подключения светильников, следует убедиться в их целесообразности, так как это увеличивает длину проводов и сложность монтажа (+)

Можно ли независимо друг от друга освещать пролеты лестницы, поднимаясь или спускаясь по ступенькам? Дополнительно понадобится еще одинарный проходной выключатель на межэтажной площадке. Нажатием всего одной клавиши он одновременно будет включать следующий светильник и выключать предыдущий.

#5: Включение лампочки из разных мест

Чтобы управлять светильником более чем из двух центров, дополнительно к проходным потребуются перекрестные одинарные выключатели. Всякой новой точке – по одному.

Множество выключателей удобно, если в домашний обширный холл выходят жилые комнаты. Обитатели любой комнаты смогут независимо ни от кого включать свет у своих дверей, а выключать во всех других оборудованных вспомогательными выключателями местах.

При правильной организации мест установки дополнительных выключателей, кроме удобства пользования освещением может быть достигнута и значительная экономия электроэнергии

Этот способ целесообразен и в помещениях с планировкой гостиничного типа – много дверей, открывающихся в длинный коридор.

#6: Подключение люстры с вентилятором

Дергать за висюльку на люстре, оборудованной вентилятором, чтобы его включить неудобно. Это еще и проблематично, когда потолок высокий.

Проще использовать изученные способы раздельного подсоединения ламп люстры. Подключение вентилятора производится через одну из клавиш двух- или трехклавишного выключателя.

В первом варианте светильник гореть сможет только полностью. Во втором – лампочки будут зажигаться двумя группами.

#7: Встроенные датчики движения

Сам по себе уже является прибором-выключателем. Но нам он интересен, именно когда имеет стандартный корпус и может быть вмонтирован в подрозетник.

Оказывается, его подсоединяют в разрыв идущей к светильнику фазной жилы как обычный выключатель. Но проблема, что для внутренней электронной схемы такого прибора требуется полноценное питание 220В, а значит, еще один провод, синий, нулевой.

В соответствии с принципами подсоединения светильника через выключатель подключают датчики движения (1). Если есть потребность в периодической постоянной работе лампы, в схему включают выключатель (2). Если один датчик не может охватить большое помещение, то к лампе подключают несколько штук. При этом именно датчики играют роль выключателя (3)

При желании установить выключатель со встроенным датчиком движения вместо одноклавишного, без замены тянущегося к нему от разветвительной коробки двухжильного провода на трехжильный не обойтись.

Выводы и полезное видео по теме

Видео представят практические приемы работы.

ВИДЕО №1 покажет пример простого подключения выключателя и лампочки:

ВИДЕО №2 поможет освоить навыки соединения и изоляции проводов:

ВИДЕО №3 расскажет, как подключать люстры и не только:

Производители на одном месте не топчутся. Все новые, более хитроумные осветительные приборы придумывают они. Но каким бы космическим ни казался светильник, всегда найдется простой способ его подключить. Основные схемы, правила соединения лампочек с выключателями, условия безопасного проведения электромонтажных работ останутся типовыми долгое время.

Когда проводка в квартире или доме уже присутствует и нет надобности подключать дополнительные источники света, то вопрос — как подключить лампу, не является актуальным. Но как же выполнить эту работу когда появляется такая необходимость. Тут без элементарных знаний электротехники и умения составить принципиальную, казалось бы, элементарную схему уже не обойтись.

Все источники света люминесцентные (экономки), лампы накаливания, светодиодные светильники могут быть подключены, как в принципе и все имеющиеся в электрической цепи сопротивления, параллельно, последовательно, смешанно. Смешанное соединение не используется для подключения ламп, так как в нём просто нет необходимости. А вот на параллельном и последовательном подключении стоит остановить своё внимание поподробнее.

Последовательное и параллельное подключение двух и более источников света

Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.

Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.

Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.

При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.

Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.

Подключение лампы на один выключатель или на несколько

Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.

Интереснее является подключение так называемого проходного выключателя.

Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.

Усовершенствование освещения путём установки датчика движения

Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.

Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.

В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:

• проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
• автоматы питания освещения должны быть под замком;
• работы производить исправным инструментом.

Видео о подключении ламп

Разбираемся в вопросе установки мода лампочки 6 чувства.

Шестое чувство — это перк командира танка, который вы должны прокачивать самым первым, так как Ваша «живучесть» в бою во многом зависит от, знаете ли вы, что соперники Вас видят или нет. А лампа как раз помогает определить, засветился Ваш танк у врагов красной точкой на миникарте или нет.

Внимание! Если соответствующее умение командира 6 чувство не прокачено полностью, моды на смену лампы работать не будут! Имейте это ввиду!

Как установить 6 чувство?

На самом деле, чтобы поставить лампочку не нужно много усилий, так как на мой взгляд это самый простой мод для World of Tanks. Существует три пути.

1) Как поменять лампочку без XVM

Способ устаревший и неудобный, но еще используется некоторыми мододелами. Установка предельно проста и сводится к тому, что скачанный архив с модом надо поместить в специальную папку с игрой:

World_of_Tanks/res_mods/ 1.6.0.0

В таком архиве обычно не картинки, а SWF файлы и папки, которые позволяют делать анимированные лампы, новые звуки и тд.

В большинстве случаев достаточно одного изображения лампы, поэтому переходим ко второму пункту.

2) Как поставить лампочку в World of Tanks 1.6.0.0 с помощью мода XVM?

Для начала необходимо . Можно просто закинуть папку из архива в игру и не заморачиваться над его расширенным функционалом и сложным конфигом, так как базовые вещи будут работать сразу (включая простую замену лампочки), а нам как раз это и нужно в рамках данной инструкции.

Так же не бойтесь за свой драгоценный FPS, который не пострадает, опять же если Вам XVM нужен только для установки лампы — не включайте дополнительные «тяжелые» возможности мода, вроде информативной миникарты (самый прожорливый элемент) и всё будет хорошо. Проверено лично.

После установки мода XVM наша новая лампочка лежит по указанному пути: \World_of_Tanks\res_mods\mods\shared_resources\xvm\res.

Теперь мы можем закинуть туда любое изображение в формате PNG (!!!) и лампочка заработает.

Важно! Название вашего файла лампы должно обязательно быть SixthSense.png. Сохраняя новую лампу в эту папку вы должны перезаписать старую (или сначала удалите, потом поместите туда новое изображение).

Этот способ хорош тем, что можно использовать любое понравившееся изображение, хоть собственное фото и тогда самый приятный и обаятельный человек на земле будет оповещать Вас о засвете

Подготовка изображения для лампы

Самый простой способ — это скачать уже готовую картинку. Для этого можете использовать , но если этого будет мало, то идём в Google поиск по картинкам и вбиваем там такие фразы:

• лампочка wot png
• шестое чувство wot png
• и так далее, пока не найдёте, что понравится…

Можете попробовать разные запросы, но самое главное, чтобы в конце стояло «png » — это даст поисковику команду искать картинки именно этого формата и в 90% случаев они будут на прозрачном фоне, что смотрится в игре в разы красивее.

А что делать, если ни одна найденная картика лампы не подошла?

Давайте сами сделаем лампу, на примере стикера из Вконтакте в виде весёлой картошки:

Чтобы получить это изображение, самый простой способ — это посмотреть на код элемента Вконтакте. Сделать это можно, например, с помощью расширения Firebug для всех популярных браузеров. Описывать, как им пользоваться можно очень долго, поэтому поищите инфу на других сайтах.

Смотрим код:

Отсюда следует, что используется изображение по этому пути http://vk.com/images/stickers/147/128.png , размером 128х128 пикселей.

Нам так же доступны следующие размеры:

Вы уже можете использовать эти изображения, как лампу. Для этого сохраните нужное в папку \World_of_Tanks\res_mods\mods\shared_resources\xvm\res , переименовав сам файл в SixthSense.png .

Вот так это выглядит в игре:

Но предположим, что наша картинка не была изначально на прозрачном фоне. Что делать в таком случае?

Её можно сделать самостоятельно, имея под рукой графический редактор, например Photoshop (можно легко найти бесплатную версию с кряком, поройтесь на торрентах).

1) Шаг первый — открываем изображение в фотошопе, кликаем на инструмент «Волшебная палочка»:

Затем кликаем на пустой области изображения. Здесь стоит отметить, что гораздо удобнее, когда фон картинки однородный, чтобы не было помех при «умном» выделении:

Затем просто удаляем фон, кнопкой DELETE на клавиатуре:

Готово, картинку можно сохранять, как SixthSense.png.

Если фон изображения изначально был неоднородный, тогда можно вырезать нужную часть с помощью инструмента «Лассо»:

С его помощью просто обводим нужную часть изображения:

Если в процессе рука дернулась и вы сделали выделение криво, быстро сбросить его можно комбинацией CTRL+D. Так же важно «замкнуть» круг выделения. После нескольких тренировок можно добиться необходимого результата.

Если с лассо не получается, можете выделить элемент стандартными средствами (квадратное или овальное выделение) и потом «подшлифовать» с помощью ластика.

Итак, на примере выше лицо серба выделили. Теперь нажимаем:

1. CTRL+C — копируем выделение в буфер обмена.
2. CTRL+N — создаём новый пустой файл, нажимаем ОК. Тут главное, чтобы фон был прозрачный. Так же обратите внимание на размеры нового файла — по умолчанию беруться размеры выделенного фрагмента из буфера обмена, куда мы скопировали его в первом пункте.
3. В новом файле нажимаем CTRL+V — вставляем нашу «вырезку».

Должно получиться так:

Тут уже можно подкорректировать края ластиком, добавить надписи, эффекты и тд.

В завершении нажимаем следующее — Файл > Сохранить для WEB:

В появившемся окне справа выбираем формат PNG и ставим галочку на Прозрачности:

Сохраняем файл как SixthSense.png в папку \World_of_Tanks\res_mods\mods\shared_resources\xvm\res​ .

Схема подключения двухклавишного выключателя, монтаж, советы

Самостоятельное выполнение монтажных операций помогает экономить время и деньги. Соответствующие знания и навыки пригодятся во время ремонта и замены вышедшего из строя прибора, в ходе модернизации системы освещения. В данной статье подробно рассмотрена схема подключения двухклавишного выключателя и последовательность его установки.

После изучения инструкций все необходимые действия можно сделать точно без обращения к услугам профильных специалистов

Читайте в статье:

Начинаем с простых проектов: схема подключения одноклавишного выключателя к лампочке

Приборы этой категории рассчитаны на предельное напряжение 1000 V. Как видите, это намного больше, чем 220 V стандартной сети. Тем не менее, надо подробнее изучить разные модификации, чтобы исключить ошибки при покупке и в ходе выполнения монтажных операций.

Типичный одноклавишный выключатель для оснащения сетей со скрытой проводкойМеханизм устанавливают в углубление

К металлической рамке прикрепляют пластиковую рамку с клавишами. Для надежной фиксации закручивают винты, которые раздвигают в стороны опорные «лапки». Такой вариант установки применяют для создания хороших эстетических характеристик, повышения уровня безопасности. Следующим преимуществом является хорошая защита проводников и конструкции от неблагоприятных внешних воздействий.

Такой выключатель предназначен для внешней проводкиВлагозащищенное исполнение

На фото отмечен специальный резиновый уплотнитель (1). По обозначению (2) можно определить класс защиты.

К сведению! В данном случае указано IP 44. Это значит, что внутрь не способны попасть частицы с размерами более одного миллиметра, а также брызги с любого направления. Такое устройство подойдет в качестве клавиши дверного звонка. Здесь обеспечена достаточная защиты от дождевых капель.

Функционирование прибора

По этой схеме подключения выключателя света с одной клавишей не сложно понять принцип действия. Нажатие клавиши приводит в действие механизм, разрывающий/соединяющий электрическую цепь. В соответствующем положении гаснет/загорается подключенная лампочка.

Важно! Провода подсоединяют таким образом, чтобы к выключателю подсоединялась именно фаза. Это предотвратит случайное поражение электрическим током.

Принцип действия выключателя с подсветкой

В такой модификации параллельно ключу установлена лампочка с резистором. При разорванной цепи силы тока будет достаточно для ее функционирования. Мощный внешний светильник используется только как проводник. Исключением являются светодиоды, которые способны работать с малой интенсивностью при незначительной величине тока.

Подключение проходных выключателей

В таком варианте можно обеспечить управление освещением из нескольких мест. Подобные схемы применяют при оснащении крупных комнат, длинных коридоров, лестничных маршей.

К сведению! Важно знать не только, как правильно подключить выключатель света. Каждую схему надо рассматривать в целом, от источника питания до конечного потребителя. Это поможет правильно выбрать все компоненты системы.

Как без ошибок подключают выключатель света с одной клавишей: пошаговая инструкция

Перед началом работ отключают электропитание объекта.

Иллюстрация	Как подключить одноклавишный выключатель света: последовательность правильных действий с комментариями
	В соответствии с планом и разметкой создают штробу. В этот канал от щитка (1) до распределительной коробки (3) устанавливают плоский трехжильный кабель ВВГ (2). Сечение проводника – 1, 5 мм кв.
	Запас длины кабеля в каждом узле соединений надо оставить достаточный для удобного выполнения рабочих операций (10-15 см). В щитке жилы кабеля зачищают, подключают жилу с изоляцией серого цвета к автомату.
	Провод с изоляцией синего цвета – к нулевой шине (1), желто-зеленый – к планке заземления (2).
	В распределительной коробке маркируют жилы: серая – L; синяя – N; желто-зеленая – PE. Это не обязательная процедура, но она приведена в точном соответствии со стандартами технологического процесса. При монтаже более сложных схем качественная маркировка предотвращает ошибки.
	Выключатель устанавливают на удобной для пользователя высоте (рекомендованное значение – от 0,9 до 1,5 м от уровня чистового напольного покрытия). Дверь в открытом состоянии не должна его закрывать.
	От коробки в штробе укладывают вниз двухжильный плоский кабель ВВГ сечением 1,5 мм кв. Концы кабеля должны иметь достаточный запас длины. Удаляют защитную оболочку на 8-12 мм, устанавливают маркировочные кольца. Жилу с оболочкой серого цвета зажимают верхним винтовым соединением. Коричневую – нижним.
	От распределительной коробки плоским кабелем ВВГ ведут линию к светильнику. Зачищают концы, жилы подсоединяют в соответствии с цветовой (буквенно-цифровой) маркировкой. Желто-зеленую – к металлическому корпусу светильника.
	Аналогичным образом, с учетом маркировки, соединяют провода в распределительной коробке. Вместо «скруток» удобнее применяют специальные клеммные зажимы, которые обеспечивают надежный долговечный контакт.
	Если не подведено заземление в распределительный щит, корпус светильника сделан из диэлектрика, то при монтаже одноклавишного выключателя применяют двухжильный кабель. В этом случае используют такую конфигурацию соединений в распределительной коробке.

Далее устанавливают декоративные рамки, защитные панели, проверяют работоспособность системы. Если все в порядке – завершают строительные и отделочные работы.

Мнение эксперта

Игорь Мармазов

Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

Спросить у специалиста

“Следует не забывать о том, что фазный проводник должен проходить через переключатель. Его подсоединяют к центральной контактной площадке патрона лампы. Это повышает уровень безопасности, так как затрудняет случайное прикосновение к проводящему ток элементу при замене лампы.”

Схема подключения двухклавишного выключателя: подготовка и реализация планов

В этих изделиях устанавливают две размыкающиеся контактные группы. Соответствующим образом расширяются возможности по коммутации нескольких потребителей

На этой схеме подключения выключателя света с двумя клавишами приведен пример с заземлением. Такой вариант применяют, если корпус светильника сделан из проводящего материала.

Основные части конструкции такие же, как и в однокнопочном выключателе

Стандартные размеры электроприборов упрощают выполнение монтажных работ. Однако производители применяют разные виды рамок, изменяют стыковочные узлы клавиш. Это следует учитывать при поиске подходящих изделий.

Также обращают внимание на следующие параметры:

• внешний вид;
• стойкость материалов к внешним механическим воздействиям, ультрафиолетовому излучению, огнестойкость;
• уровень защиты по стандартам IP;
• допустимую нагрузку;
• рабочий температурный диапазон.

Отдельно надо изучить особенности конструкции и рекомендации производителя по установке изделия. Иногда предлагаются отдельно клавишные механизмы и декоративные рамки. В этом случае расширяются возможности по выбору оптимальных эстетических характеристик.

Процесс сборки

Выключатели устанавливают в типовые монтажные коробки. Для ускорения рабочих операций производители оснащают отдельные элементы защелками, которые обеспечивают надежную фиксацию без винтов и других дополнительных крепежных изделий. Чтобы сохранить функциональность таких узлов, демонтаж следует выполнять очень аккуратно.

Вместо «классических» винтовых в настоящее время применяют часто пружинные зажимы. Рядом с ними на корпусе делают метки, которые помогают точно определить длину снимаемой защитной оболочки. Проводник вставляют в такой узел без применения специального инструмента и дополнительного крепежа.

В сопроводительной документации производители указывают, как именно подсоединяют к выключателю определенной модели проводники

Особенности подключения двухкнопочного выключателя на две лампочки

Заземление по стандарту TN-C

Двухпроводную проводку устанавливали в старых домах, поэтому такое решение не является редкостью. В приведенной схеме подключения двойного выключателя на две лампочки указана цветовая маркировка.

В действительности после вскрытия распределительной коробки можно увидеть подобную «картину»Если замена подобной проводки не запланирована, надо точно определить фазный и нулевой проводникиДля создания надежного и долговечного контакта применяют следующие типы соединений: скрутку (I), пайку (II), сварку (III), опрессовку (IV), винтовой (V) или пружинный (VI)зажим

Как подключить люстру на двойной выключатель: схемы с группами лампочек

Такое управляющее устройство часто применяют в комбинации с крупными люстрами. Электрическое питание подают на одну иди две группы источников света по необходимости.

Подсоединение компонентов системы при заземлении типа TN-C

В этой схеме подключения люстры к двойному выключателю отмечены следующие детали:

1. Общий фазный провод (3) подключают к автомату (1) в квартирном щитке.
2. Через распределительную коробку (7) он подсоединяется к двухклавишному выключателю (4).
3. Отсюда по разным фазным проводам (5, 6) ток поступает на соответствующие группы ламп.
4. Определенное положение клавиш обеспечивает четыре режима работы: включение 2, 3 или 5 источников света, выключение.

Сложности возникают, когда проводка скрыта, затруднен доступ к распределительной коробке, отсутствует правильная маркировка.

Пояснительные рисунки и электромонтажные схемы

Следующая инструкция поможет выяснить, как подключить люстру к двухклавишному выключателю в подобных случаях:

1. На первой схеме показана типовая прокладка линии электропитания.
2. В монтажной коробке, которая предназначена для установки двухклавишного выключателя – три провода. Один из них, фазный, определяется индикаторной отверткой. Два других выходят из отверстия в потолке. Вместе сними – нулевой (3) проводник.
3. Отключают питание. Соединяют временной скруткой, или касанием один провод (1) с фазным (Схема № 2).
4. Включают питание – это позволит найти с применением индикаторной отвертки соответствующий выход на потолке.
5. Аналогичным образом определяют второй провод. Наносят соответствующую маркировку, чтобы предотвратить ошибки в будущем.
6. Подключают люстру и нулевой провод (3) по схеме 3, 4. Четвертый рисунок создан с применением стандартных электротехнических обозначений.

Как сделать подключение двухклавишного выключателя с розеткой

Такую комбинацию приборов часто применяют при оснащении санузла. Это решение позволяет вынести розеткуза пределы помещения с повышенной влажностью. Таким образом будут выполнены правила техники безопасности. Здесь рекомендуется применять заземление, которое указано на следующей схеме подключения двухклавишного выключателя и розетки.

Одна линия – освещение ванной комнаты, другая – туалета

Процесс подключения двухкнопочного выключателя: подробная инструкция с комментариями

Для наглядности алгоритм описан с применением макетной установки. Эти же действия применяют в реальных условиях с учетом архитектурных особенностей объекта, конструкции определенных приборов.

Заключение и дополнительные рекомендации

При подключении электрических приборов надо в точности соблюдать правила техники безопасности. Необходимо не только отключать питание, но и предотвратить случайную подачу напряжения. Приведенные выше рабочие операции выполнять будут проще, если применять качественные комплектующие изделия, инструменты. Следует проверить проводку, если предполагается монтаж оборудования, потребляющего больше электроэнергии.

Если возникли вопросы по инструкциям, замечания, имеются примеры собственных работ – используйте комментарии к статье. Обратите внимание на смежные по теме материалы в других разделах нашего онлайн-журнала. Там можно найти множество полезной информации, которая пригодится на практике.

Видео: подключение двухклавишного выключателя

Электропроводка выключателя света — электрическая 101

Типовые соединения заземляющих проводов

Все заземляющие провода и клеммы устройства соединены вместе в каждой розетке.

В каждой электрической коробке все заземляющие провода соединены вместе. Земля также подключается к клемме заземления устройства (выключателя, розетки, осветительной арматуры и т. Д.).

Типовая схема подключения провода заземления

Подключение нескольких переключателей света

Подключение нескольких переключателей, 3- , однополюсный

Схема электрических соединений обычного выключателя

Альтернативная (калифорнийская) электрическая схема выключателя света

Клеммные соединения переключателя взаимозаменяемы.

Обычная проводка переключателя света

При обычном подключении переключателя света с использованием кабеля NM, кабель NM подает линейное напряжение от электрической панели к розетке переключателя света.

Другой кабель NM соединяет эту распределительную коробку с коробкой осветительной арматуры. И линия, и нейтраль перемещаются от распределительной коробки к коробке осветительной арматуры.

Альтернативная проводка выключателя (в калифорнийском стиле)

При альтернативной проводке выключателя света кабель NM подает линейное напряжение от электрической панели к розетке осветительной арматуры.

Другой кабель NM соединяет коробку осветительной арматуры с распределительной коробкой. На схеме внизу справа 2-жильный кабель NM , соединяющий осветительную арматуру с переключателем, содержит 2 линейных провода (одна линия и одна коммутируемая линия).

Белый провод — линия, черный провод — коммутируемая. Так как белый провод горячий, на каждый конец кладут черный кусок изоленты.

Этот альтернативный тип проводки больше не разрешен NEC с 2011 года, если нейтральный провод отсутствует внутри каждой распределительной коробки.

Диаграммы, представленные на этой странице, упрощены для ясности. В электрические розеточные коробки можно вводить и выводить множество кабелей NM. См. Фактическую проводку распределительной коробки.

Типовая схема подключения заземляющего провода модуля

показана ниже.

Стандартная проводка однополюсного выключателя света

Самый простой и наиболее распространенный выключатель света на самом деле упоминается продавцами оборудования и электриками как «однополюсный выключатель света».”При использовании однополюсного переключателя света поворот тумблера или весла вверх замыкает цепь, включает свет или приборы, а при опускании размыкается цепь, выключаются свет или розетки.

Однополюсный переключатель имеет два латунных винтовых зажима на стороне, к которой присоединяются черные («горячие») провода цепи. Один черный провод идет от источника питания, а другой идет к свету (ам).

Когда вы выключаете выключатель, он прерывает электричество, которое течет по черному проводу от источника питания к прибору.По этой причине две основные клеммы подключены к черным проводам. Оголенный провод заземления схемы — если он есть — подключается к зеленому винту заземления на переключателе.

Схемы подключения на этой странице могут помочь вам спланировать правильный способ подключения выключателя света. Всегда отключайте питание цепи перед работой с проводкой. См. Как отключить электричество в доме.

Опять же … белые провода цепи обходят выключатель, ЕСЛИ … белый провод не был преобразован, чтобы выполнять работу черного провода.Во многих домах используется трехжильный неметаллический кабель (например, марки Romex®), который состоит из одного черного провода, одного белого провода и одного оголенного или зеленого заземляющего провода.

Однополюсный выключатель света управляет освещением из одного места. Leviton

При подключении переключателей этот тип кабеля может использоваться в качестве ножки переключателя — там, где вам нужны два черных провода, чтобы перейти от переключателя к черным проводам, расположенным у фонаря или в промежуточной электрической коробке.

Как показано на схемах ниже, вы можете покрасить пару дюймов конца белого провода в черный цвет или обернуть его черной изолентой, чтобы указать, что он используется как черный провод.Электрические коды могут отличаться в зависимости от этой практики.Схема подключения стандартного однополюсного переключателя света

Схемы подключения однополюсного переключателя

Правильный способ подключения однополюсного переключателя зависит от того, где переключатель расположен относительно света. На схемах ниже показаны различные варианты. Правильная разводка однополюсного переключателя, который управляет светом из центра цепи.

Самый простой способ подключения — это одиночный световой сигнал, который появляется в конце цепи.

Когда некоммутируемая цепь продолжается от включенного света, вот как ее подключить.

Диммерный переключатель подключается так же, как однополюсный переключатель. На этой иллюстрации вы можете увидеть, как раскаленные докрасна «свинцовые» провода диммера подключены к входящему черному проводу от источника электроэнергии (электрическая панель), а черный провод идет к черному проводу осветительной арматуры, который в данном случае , представляет собой белый провод, обмотанный черной изолентой. Переключатель диммера прерывает черный провод, идущий к осветительной арматуре.

Тип переключателя, который будет включать освещение в коридоре с любого конца коридора, называется трехпозиционным переключателем; у него есть дополнительный терминал.Для получения информации о различных способах подключения переключателей этого типа см. Раздел «Как подключать трехпозиционные переключатели». Трехпозиционный переключатель GE

О Доне Вандерворте

Дон Вандерворт накопил свой опыт более 30 лет в качестве редактора зданий для Sunset Books, старший редактор Home Magazine, автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.Подробнее о Don Vandervort

Схема выключателя света: Схемы для планирования электрических путей

Схема выключателя света помогает вам спланировать пути, по которым электрический ток будет проходить в вашей комнате.

Схема выключателя света — это тип принципиальной схемы. Принципиальные схемы похожи на чертежи, которые иллюстрируют поток электричества через цепь электронных компонентов, таких как провода, переключатели, источники питания и осветительные приборы. Эти диаграммы направлены на то, чтобы показать, как эти элементы связаны друг с другом.Каждый компонент на схеме представлен символом. Существуют стандартные символы, которые используются для обозначения типичных электрических элементов на принципиальных схемах, таких как переключатели или батареи.

Принципиальные схемы являются важным инструментом любой профессии, связанной с электричеством, включая электриков, инженеров и ученых. Тем не менее, многие схемы выключателей света нарисованы для ремонтников своими руками, а не для профессиональных электриков. По этой причине электрические компоненты часто отображаются в виде упрощенных изображений реальных объектов, а не в виде более абстрактных символов, которые являются стандартными для профессионалов.

Простая схема выключателя света. Источник изображения: Learning Electronics.

Важно отметить, что на этих схемах расположение компонентов в реальном пространстве не соответствует их положению на схеме. Скорее, они нарисованы в простейшей возможной конфигурации, чтобы максимально упростить понимание того, как работает схема. Например, все соединения четко показаны, а все провода нарисованы прямыми линиями. Это может сбить с толку тех, кто не является профессиональным электриком.

Полезный совет — сконцентрироваться на понимании связей между компонентами, а не зацикливаться на физической форме всей цепи на схеме. Чертежи, на которых показано положение осветительных приборов в реальном пространстве, называются планами освещения, и на них обычно не показана проводка светильников.

Как прочитать схему выключателя света?

Схемы выключателей света полезны для построения цепей, включающих выключатели света, и понимания их работы.Чтобы лучше понять их, мы рассмотрим базовую схему освещения и соответствующую ей схему. Самые простые схемы предназначены для простых схем с одним переключателем, который включает или выключает один свет. Этот тип переключателя обычно называют однополюсным однопозиционным переключателем (SPST). Ток протекает через выключатель к нагрузке, в данном случае к осветительной арматуре. Когда вы выключаете выключатель, цепь разрывается, электрический ток прерывается, и свет гаснет. Выключатель света имеет две клеммы, а иногда и клемму заземления.

Хотя схемы выключателей света поначалу могут показаться запутанными, после небольшой практики их легко понять.

Горячий провод (провод, несущий электрический потенциал) от источника питания подключается к одной из клемм. Горячий провод, идущий к осветительной арматуре, подключается ко второй клемме. Горячие провода обычно обозначаются черным цветом на схемах выключателей света, а также в реальной проводке (на самом деле цветовая кодировка проводки стандартизирована на национальном уровне). Провод, по которому мощность возвращается к источнику питания, называется нейтральным проводом и обычно имеет белый цвет.

На самом деле, горячий и нейтральный провода связаны вместе с заземляющим проводом в один кабель. Заземляющий провод должен быть правильно заземлен в осветительной коробке. Заземляющий провод иногда также показан на схемах выключателей света, однако иногда его опускают на более простых схемах.

Как схема выключателя света может помочь мне в дизайне домашнего освещения?

Схемы выключателей света полезны для всех, кто хочет понять, как работают электрические цепи.Они особенно полезны для понимания того, как заменить сломанные переключатели или заменить существующие переключатели на другие типы (например, добавить диммеры или трехпозиционные переключатели).

Некоторые из наиболее распространенных проблем, которые показаны на схемах выключателей света, включают:

• Как подключить основной выключатель. Это полезно, если у вас сломанный переключатель, который нужно заменить. Если у вас есть переключатель, который кажется болтающимся или шатким, или, наоборот, жестким или трудно переключаемым, то ваш переключатель может нуждаться в замене.Если ваш свет мигает, это может быть признаком короткого замыкания переключателя. Если выключатель полностью сломан, ваш свет вообще не включится, а в редких случаях он вообще не выключится.
• Как установить трехходовые (или четырехходовые) переключатели. Трехпозиционный переключатель — это название цепи, в которой один источник света управляется переключателями в двух разных местах. Да, сбивает с толку то, что он называется «трехпозиционным» переключателем, однако по неизвестным причинам это традиционное название для этого типа устройства.Трехпозиционные переключатели обычно используются для лестниц (один переключатель находится вверху, а другой внизу), комнат с несколькими дверными проемами (переключатель в каждом дверном проеме) и для освещения гаража (один переключатель в гараже, а другой включить свет в гараже изнутри дома).
• Добавление специальных переключателей. Под этим я подразумеваю любой тип переключателя, а не просто рычаг, который вы включаете и выключаете. Одна из распространенных альтернатив — диммер. Другие включают переключатели, которые управляются с помощью клавиш, таймеров, датчиков движения или фотоэлектрических глаз, которые воспринимают дневной свет.Некоторые выключатели подключены к розеткам (комбинированный выключатель). Также доступны переключатели, которые позволяют переключаться между источником безопасного света низкого уровня, например ночником, и ярким светом, который будет освещать комнату.

Каковы меры безопасности при использовании схем переключателя света для повторного подключения переключателя света?

Перед выполнением любых электромонтажных работ лучше всего проконсультироваться с электриком. Неправильная проводка приведет к перегреву компонентов и возгоранию.Ниже приведены некоторые из наиболее распространенных опасностей, связанных с электропроводкой.

Короткие замыкания

Простая принципиальная схема.

Электрический ток всегда будет идти по самому легкому доступному пути. Если провода цепи не изолированы (большинство проводов покрыты резиной или другим материалом, через который не может проходить электрический ток) и касаются друг друга, ток будет проходить от одного к другому и обратно к источнику питания, не проходя через Светильник. Это более короткий и легкий путь для тока — отсюда и название «короткое замыкание».При коротком замыкании по проводам проходит более сильный, чем обычно, электрический ток, что приводит к их перегреву и возникновению опасности возгорания.

Совместимость компонентов

Помимо проверки правильности расположения самих проводов, вам необходимо убедиться, что какие-либо компоненты вашей схемы совместимы с другими. Например, люминесцентные и неоновые лампы, а также нагрузки мощностью более 1000 Вт требуют диммеров других типов, чем лампы накаливания. Любые переключатели должны соответствовать номинальному усилителю и напряжению для схемы, и если в вашем доме есть алюминиевая проводка (в большинстве домов есть медная проводка, переключатели должны быть обозначены CU-AL для совместимости.Схемы выключателей освещения обычно не указывают на эти потенциальные проблемы — еще одна причина, по которой рекомендуется попросить электрика проверить вашу проводку, прежде чем пытаться выполнить какой-либо ремонт.

Собираем все вместе:

Схемы выключателей света — полезный инструмент, помогающий понять, как работает электропроводка в вашем доме.

• Они дают вам схему того, как настроить схему для удовлетворения различных потребностей в освещении, включая диммеры и трехпозиционные переключатели.
• Будьте осторожны! Прежде чем пытаться выполнить любую домашнюю проводку, проконсультируйтесь с электриком.Неисправная проводка очень опасна, так как может привести к перегреву проводов и возникновению пожара.

Эта статья была написана Кэтрин Бадер, магистр медицины, специально для «Советы по домашнему освещению». Миссис Бадер изучала историю искусства и архитектуру, прежде чем уйти из профессионального мира, чтобы растить своих детей.

Назад с Схема выключателя света на Системы управления освещением

Назад от Схема выключателя света на Советы по домашнему освещению

Двустороннее подключение переключателя света

Двустороннее подключение переключателя света

Двусторонний переключатель света означает управление одним светом или электрическим устройством с помощью двух разных переключателей из разных мест.Здесь каждый коммутатор будет иметь общую клемму L1 и L2 (L = линейная клемма). С помощью электрического провода соединяются 2 клеммы переключателя. Здесь после того, как электрическая цепь завершается, когда оба включаются или два выключаются. Если один из переключателей переходит в состояние ВКЛ или ВЫКЛ, это означает, что электрическая цепь между переключателями и светом не замкнута, следовательно, ток не будет протекать. Использование электрического переключателя зависит от ваших электрических характеристик. Всегда помните, что у двухпозиционного переключателя будет три контакта.

2-позиционные переключатели света полезны для включения или выключения света с разных конечных точек.В этой статье описывается простое двухстороннее подключение переключателя света с аккуратной принципиальной схемой и деталями проводки.

Включение / выключение света с двух сторон более удобно, когда мы рассматриваем лестницу, двухстороннее управление освещением просто и легко построить.

ВНИМАНИЕ Высокое напряжение переменного тока — обращайтесь с осторожностью

Схема подключения двустороннего света

Для построения этой схемы нам нужны двухпозиционные переключатели, здесь общая клемма на одном переключателе соединена с фазной линией, а общая клемма другого переключателя подключена к ламповой нагрузке, всегда предпочтительнее подключение переключателя к фазной линии.Контактные клеммы каждого переключателя соединены друг с другом, нейтраль напрямую подключена к ламповой нагрузке.


Лестничный корпус Осветительная проводка

Двухстороннее управление освещением в основном используется при освещении лестничных клеток. Два переключателя расположены рядом с лестницей на двух концах, когда мы включаем / выключаем переключатель на любом конце, текущее состояние света меняется на противоположное, если свет находится в состоянии ВКЛ, то он становится ВЫКЛЮЧЕН, если свет присутствует в состоянии ВЫКЛ, то он становится ВКЛ.

По этой анимации вы можете понять работу двухстороннего света.

Примечание: Эта цепь участвует в работе с высоким переменным напряжением, поэтому обращайтесь с ней с особой осторожностью, осторожностью и защитой.

Как подключить выключатель света

---

Введение

Этот FAQ был составлен для объяснения различных типов выключателей света, схем и терминологии, которые используются в современных осветительных установках.От простых односторонних переключателей до более продвинутых клавиатур, которые используются в системах домашней автоматизации, таких как Lutron.

Любые электрические подключения должны выполняться квалифицированным электриком. Мы не электрики и взяли все схемы из инструкций, прилагаемых к продаваемой нами продукции. Всегда следует соблюдать основные меры безопасности, такие как отключение питания от сети перед началом любых работ. Также следует придерживаться максимального номинального тока; Обычно это от 6 до 10 ампер на переключатель для двухпозиционных переключателей, а для диммерных переключателей — 250 или 400 Вт.Светодиоды часто необходимо снизить, например, Varilight V-Pro рассчитан на 120 Вт для светодиодов и 400 Вт для ламп накаливания с максимум 10 светодиодами. Эти рейтинги различаются для версий с 1, 2 и 3 группами.

Если вы пытаетесь подключить что-то более сложное, например, модернизировать переключатель света с 4 группами до переключателя с диммером на 4 группы, возможно, стоит сначала сделать быстрый снимок на тот случай, если вы запутались с проводами и вам нужно вернуться обратно.

---

Подключение одностороннего переключателя

Односторонний выключатель света имеет две клеммы, которые обычно обозначены как COM или C.Общее — это провод под напряжением, который подает входное напряжение на переключатель. Другой вывод обозначен как L1 и является выходом на осветительную арматуру.

Когда вы подключаете декоративные выключатели света, такие как хромированные, из нержавеющей стали и т. Д., Вы обнаружите, что переключатель также имеет клемму L2, что означает, что это двусторонний переключатель. Если у вас схема только в одну сторону, вы можете игнорировать этот терминал, и он все равно будет работать. Это связано с тем, что двухсторонние переключатели также могут использоваться в односторонних цепях.Производители не делают декоративные односторонние переключатели.

---

Подключение двухпозиционного переключателя

Двухстороннее переключение означает, что вы можете переключать один и тот же светильник с помощью двух выключателей, расположенных в разных сторонах комнаты. Двухсторонние переключатели имеют клемму COM, а также клеммы L1 и L2.

• Когда L1 выключен, L2 будет включен.
• Когда L1 включен, L2 будет выключен.

Для этого есть два варианта подключения:

Более продвинутые диммерные переключатели, такие как Varilight Eclique и Lightwave RF, вместо этого имеют клемму S.Терминал S может быть подключен только к соответствующему ведомому устройству и не будет работать с обычным двусторонним переключателем. Вот пример подключения диммера Lightwave RF Gen1, показанный сзади:

---

Подключение промежуточного переключателя

Промежуточное переключение аналогично двухстороннему, но позволяет интегрировать третий переключатель. Примером этого может быть один переключатель внизу лестницы, один вверху и один посередине. Это не называется трехсторонним переключением, потому что вы также можете добавить дополнительные переключатели для четырехстороннего переключения или более.

Промежуточные переключатели имеют клеммы с маркировкой L1, L2, L3 и L4. Посмотрите на схему ниже, которая показывает, как включить трехходовой переключатель:

---

Двустороннее затемнение

Двухстороннее затемнение позволяет затемнять светильник из двух мест. Вы не можете использовать для этого обычные поворотные переключатели диммера, потому что вы потенциально можете уменьшить свет до 10% с помощью одного диммера, а затем перейти к другому диммеру и попытаться уменьшить свет до уровня ниже 0%.Или, наоборот, вы можете попытаться сделать свет ярче выше 100%. Это вызовет серьезную нестабильность на трассе, как в тот момент, когда охотники за привидениями пересекли лучи!

В одной цепи могут быть диммер и двухпозиционный переключатель. Диммер будет регулировать яркость, а двухсторонний переключатель сможет включать и выключать его. Если вы приглушили свет до 50%, переключатель будет продолжать выключать его и выключаться на этом уровне, пока вы не приглушите его снова.

До недавнего времени двухстороннее регулирование яркости было довольно дорогим, его можно было сделать с помощью Lutron Rania, пока они не были сняты с производства.С появлением многоточечных диммеров Varilight V-Pro (формально Eclique) и переключателей Lightwave Smart это стало легко сделать и не стоит слишком дорого. Для работы Varilight требуется комбинация главного и подчиненного диммеров. В то время как диммеры серии Lightwave Smart можно запрограммировать через их приложение на выполнение 2-х или даже 3-х стороннего диммирования.

---

Коммутаторы беспроводной связи

Для работы беспроводных коммутаторов

обычно требуется дополнительный приемник. Приемник размещается в пространстве потолка рядом с источниками света.Он получает радиочастотный сигнал от переключателя, чтобы сообщить приемнику, что делать. Если у вас уже есть провода, вы все равно можете использовать переключатель беспроводной сети, заделав провода. Такие бренды, как Rako и Lutron, имеют свои собственные беспроводные системы. Lightwave прекратил выпуск своих Gen1, Connect Series.

Раньше беспроводные переключатели

питались от батарей, Ener-J пошла дальше, выпустив кинетические переключатели. Использование энергии, генерируемой при нажатии переключателя, которой достаточно для отправки сигнала на приемник.Затем приемник переключает свет и доступен в версиях с регулируемой или нерегулируемой яркостью, а также в версии Wi-Fi для управления смартфоном. Они могут быть привинчены или приклеены к поверхности и имеют версии со степенью защиты IP65, которые идеально подходят для ванных комнат.

---

Затемнение смартфона

Если вы хотите управлять освещением со смартфона, самый простой и экономичный способ сделать это — с помощью Lightwave. Все, что вам нужно, — это главный диммер, концентратор Wi-Fi Lightwave RF и бесплатное приложение.Новая серия Smart позволяет легко затемнять светодиоды и предоставляет функции таймера и настройки сцены. Вы также можете управлять интеллектуальными розетками, элементами управления нагревом и другими надстройками Lightwave.

---

Подключение клавиатуры Lutron QS

Одним из основных преимуществ использования системы домашней автоматизации по сравнению с традиционными диммерными переключателями является то, что вы можете заменить эти громоздкие на вид двойные пластинчатые, трех- и четырехрядные диммерные переключатели модными клавиатурами. Клавиатуры Lutron имеют до 10 кнопок, а также имеют функцию увеличения и уменьшения яркости.Кнопки можно запрограммировать для создания сцен освещения по вашему выбору. Вот пример 5-кнопочной клавиатуры Lutron SeeTouch с гравировкой из сатинированного никеля с черными кнопками.

После того, как вы определились с функцией каждой сцены, вы можете выгравировать кнопки, заполнив форму и отправив ее обратно в Lutron, это входит в стоимость клавиатуры. Вы можете выбрать что-то простое, например, «Сцена 1», «Сцена 2» и т. Д., Или попробовать что-нибудь более смелое, например «Все включено», «Просмотр ТВ», «Время вечеринки», «Чтение» и «Все выключено», как в моем примере.Сцена может быть смесью нескольких цепей освещения, для которых установлены разные уровни затемнения. «Просмотр ТВ» может уменьшить яркость основных светодиодных даунлайтов до 10%, настенных светильников до 30%, светодиодной ленты бухты до 50% и даже включения настольной лампы — и все это одним нажатием кнопки.

Если вы планируете установить полную домашнюю автоматизацию, такую ​​как Lutron Grafik Eye QS или Energi Savr Node (известная как ESN), соответствующие клавиатуры, известные как SeeTouch, должны быть подключены совершенно иначе, чем любые из традиционных переключателей, которые мы ‘ я уже упоминал.Во-первых, им требуется источник постоянного тока 24 В, который можно взять непосредственно от Grafik Eye или ESN. Клавиатуры также могут управлять электронными жалюзи, которые также можно приобрести у Lutron.

Используется рекомендованный кабель управления Lutron, состоящий из двух пар кабелей, одна пара предназначена для питания, а другая — для сигнала. Дополнительные клавиатуры и другие компоненты могут быть связаны друг с другом с помощью терминала QS Link. Вы даже можете связать Grafik Eye QS с узлом Energi Savr и использовать их в одной системе.

---

Цепи освещения — входной и выходной шлейф

Излюбленный способ подключения встраиваемых даунлайтов — это метод «петля», «петля». Это форма параллельной проводки, которая имеет один кабель (обычно сдвоенный и заземляющий 6242Y), содержащий провода под напряжением, нейтраль и заземление, которые входят в петлю, а затем выходят из осветительной арматуры выщелачивания. Это альтернатива традиционной системе распределительных коробок, она требует меньше кабеля и выполняется быстрее.

Многие потолочные светильники имеют присоединенную к ним клеммную колодку типа «петля», «петля».Например, Ansell iCage имеет самый большой из них, который был специально разработан для этого типа проводки. Популярной особенностью даунлайтов являются вставные клеммы, которые также имеют петлевые и петлевые клеммы. У некоторых они прямо прикреплены к потолочному свету, а у некоторых есть разъемы для проводки. На изображении ниже показан метод подключения по входу и выходу:

При установке даунлайтов, у которых нет собственной системы подключения, многие установщики создают свои собственные с помощью Click Flow Connector.С помощью этого разъема вы подключаете меньший штекерный разъем к светильнику, а соответствующий разъем-розетку — к входной и выходной цепи. Затем вы просто подключаете даунлайт к цепи и продолжаете процесс со следующими.

Другие даунлайты, такие как Aurora M Series и Click Ovia Nano, поставляются с собственными разъемами для проводки. Штекерный разъем уже предварительно подключен к даунлайт, поэтому половина работы уже сделана за вас. Еще одно преимущество использования Flow Connectors заключается в том, что если даунлайт выходит из строя, вы можете отключить его и заменить самостоятельно, не прибегая к помощи электрика, чтобы отключить его, а затем снова подключить замену.

---

Цепи освещения — последовательная проводка

Проводка серии

в основном используется со светодиодными лампами, которые питаются от одного и того же светодиодного драйвера. Обычно он используется с меньшими светодиодными светильниками даунлайта или со светодиодными фонарями постоянного тока. Самые популярные номинальные значения постоянного тока — 350 мА или 700 мА. На схеме ниже показано, как это делается:

Хотя многие из предлагаемых нами светодиодных даунлайтов имеют постоянный ток, каждый из них снабжен собственным светодиодным драйвером, который либо прикреплен непосредственно к ним, либо идет за ними, как старомодная комбинация галогена и низковольтного трансформатора.Если вы подключаете источник питания к каждому светодиодному драйверу по отдельности, это будет классифицироваться как параллельное подключение и может быть выполнено с использованием методики «петля, петля».

---

Подключение потолочного светильника

Если вы модернизируете существующий галогенный потолочный светильник, то, скорее всего, у вас будут галогенные лампы GU10 с сетевым напряжением или низковольтные галогенные лампы MR16 (GU5.3). Галогены низкого напряжения будут иметь трансформатор; его нужно будет отключить, так как он больше не понадобится. Единственная причина, по которой вам нужно сохранить трансформатор, заключается в том, что вы хотите использовать светодиоды MR16, которые работают от переменного тока, это менее популярный вариант, поскольку вам нужно убедиться, что существующий трансформатор совместим со светодиодами, и если вы затемняете вам необходимо убедиться, что светодиод MR16, трансформатор и диммер совместимы.Многие установщики выбирают GU10 или интегрированный вариант, поскольку они требуют меньшего количества компонентов и часто стоят меньше.

Размер отверстия

Если вы заменяете существующие потолочные светильники, вы захотите, чтобы у ваших новых был такой же размер вырезанных отверстий, иначе вам придется либо делать отверстия больше, либо уменьшать их (да, я сказал меньше), что потребует повторной штукатурки Ваш потолок и повторная вырезка отверстий. Соответствие размеров отверстий всегда является ключевым решением в процессе выбора.

Если специально не указано иное, потолочные светильники подключаются параллельно, они обычно подключаются последовательно только тогда, когда несколько источников света получают питание от одного и того же драйвера светодиода. В зависимости от того, какой тип светильника вы выберете, вам может потребоваться заземлить его. Вот два примера, которые объясняют, как подключить даунлайт: один предназначен для даунлайта GU10, а другой объясняет, как подключить встроенный светодиодный даунлайт, каждый из которых имеет свои собственные положения для заземления:

Подключение потолочного светильника с противопожарной защитой — Ansell iCage

У Ansell есть большая входная и выходная клеммная колодка, допускающая 2x 1.Двойной 5-миллиметровый кабель и кабель заземления для подключения к одному даунлайт и следующему. ICage поставляется с патроном для низковольтных ламп GU10 и GU5.3.

При использовании с патроном GU10, потолочный светильник находится под напряжением сети и должен быть заземлен. Он классифицируется как продукт Класса I. Если вы используете патрон низковольтной лампы GU5.3, то даунлайт классифицируется как класс III и не требует заземления.

Загрузите инструкции по установке Ansell iCage: НАЖМИТЕ ЗДЕСЬ

Подключение встроенного светодиодного светильника — Haler h3 Pro

Некоторые встроенные светодиодные даунлайты, такие как ведущие на рынке светильники Haler h3 Pro от Collingwood Lighting, относятся к SELV, что означает безопасное сверхнизкое напряжение.Это означает, что напряжение драйвера светодиода ниже 12 В переменного тока или 30 В постоянного тока. Напряжение ниже 20 В обычно не ощущается человеческим телом и считается безвредным.

Для осветительной арматуры

SELV не требуется заземление; они классифицируются как изделия класса III. Драйвер светодиода для h3 Pro также имеет двойную изоляцию, что означает, что он имеет два слоя изоляции вокруг компонентов, находящихся под напряжением, это также означает, что его не нужно заземлять. Выходное напряжение постоянного тока отделено от напряжения питания переменного тока.

Изделия с двойной изоляцией относятся к классу II и обозначаются этим символом:

У h3 Pro есть провод под напряжением и нейтральный провод, идущий от драйвера светодиода, вам потребуются дополнительные соединительные блоки или соединительные блоки для их подключения. Добавив соединитель Click Flow, вы можете создать свою собственную систему петлевых входов и выходов, как упоминалось в предыдущем разделе подключения входов и выходов.

Загрузите инструкции по установке Haler h3 Pro: НАЖМИТЕ ЗДЕСЬ

---

Подключение прожектора

В этом видеоролике со светодиодным прожектором Philips показано, как установить светодиодный прожектор с помощью системы Click Fix, хотя применяются многие из тех же правил.

Схема освещения для 1,2- и 3-ходового переключения

На этих схемах показаны различные методы одно-, двух- и многостороннего переключения.

L и N указывают на подачу. Переключатели показаны пунктирными прямоугольниками. Провода заземления не показаны.

Одностороннее переключение

Одиночный переключатель. Самая простая схема, всего с двумя проводами на переключателе.

Двухстороннее переключение, 2 провода

Такое расположение обычно используется в кабелепроводе, и между каждым переключателем используется два провода.

Его также можно использовать в жилых помещениях, используя двойной + заземляющий кабель между переключателями и 1-жильный + заземляющий кабель от переключателей к потолочной розетке.

К сожалению, это обычно устанавливается на лестничных клетках, когда линия от цепи освещения нижнего этажа и нейтраль соединяются с цепью освещения верхнего этажа. Такое расположение недопустимо, так как изоляция только одной из цепей оставляет проводку под напряжением в зависимости от положения переключателей света.

Двухстороннее переключение, 3 провода

Чаще встречается в бытовых помещениях.Двойная + земля от потолка поднималась к первому переключателю и три провода между переключателями, обычно 3-жильный и заземляющий кабель.

Это также известно как метод «преобразования», поскольку это самый простой способ добавить второй выключатель света к существующей цепи.

Трехпозиционное переключение, 3 провода

Три провода между двумя концевыми выключателями, вероятно, с использованием трехжильного и заземляющего кабеля. Обычно третий провод проходит через средний промежуточный переключатель, но присоединяется к отдельной клеммной колодке.

Трехпозиционное переключение, 2 провода

Два провода между каждым переключателем. Скорее всего, будет с проводами в кабелепроводе. Средний переключатель — промежуточного типа.

Четыре или более переключателя

Обе схемы трехпозиционного переключения могут быть расширены до четырех, пяти или даже более переключателей. Все дополнительные переключатели международного типа (4 клеммы) подключаются к середине схемы точно так же.

Диммерный переключатель можно использовать в любой из этих схем, но для двух переключателей и выше только один из них может быть диммером.Одиночный диммер устанавливает уровень освещенности, а другие обычные переключатели просто выключают и включают свет на том уровне, на который установлен диммер.

Общие сведения о трехпозиционных настенных переключателях

Настенные переключатели, используемые для управления потолочными светильниками или другими приборами, бывают трех типов. Наиболее распространенным является однополюсный переключатель , используемый для управления осветительной арматурой из одного места. Следующим по распространенности является трехпозиционный переключатель . При использовании в сочетании с другим типом переключателя — четырехпозиционным переключателем — вы можете расположить переключатели для управления осветительными приборами из трех или более мест.

Что такое настенный трехпозиционный переключатель?

Трехпозиционные переключатели обычно используются для управления осветительной арматурой из двух разных мест.Например, в длинном коридоре или лестнице можно использовать пару трехпозиционных переключателей на каждом конце, чтобы свет можно было включить при приближении к одному концу коридора или лестницы, а затем выключить с другого конца.

Когда оба переключателя подняты или оба опущены, цепь замкнута и светильник будет гореть. Когда переключатели находятся в противоположных положениях, цепь прерывается, и светильник выключается. Это позволяет любому переключателю управлять включением-выключением осветительной арматуры в любое время.

Есть два явных признака, которые идентифицируют коммутатор как трехходовой:

• На переключателе нет маркировки ВКЛ / ВЫКЛ. Такая маркировка не требуется для этого типа переключателя, как для однополюсного переключателя.
• В дополнение к зеленому винту заземления на корпусе коммутатора есть три винтовые клеммы. Один винт, известный как common , имеет более темный цвет, чем другие. Два других винта, обычно более светлого цвета латуни, известны как клеммы Traveller .

Смотреть сейчас: объяснение 5 основных типов электрических переключателей

Детали трехпозиционного переключателя

Трехпозиционный переключатель имеет четыре различных винтовых зажима на корпусе:

Зеленый винт, прикрепленный к металлической планке переключателя, всегда предназначен для провода заземления (это неизолированный медный или зеленый изолированный провод внутри цепи). Винты заземления на переключателях не всегда требовались, поэтому, если вы заменяете старый трехпозиционный переключатель, вы можете найти один без винта заземления.

Два более легких винта, окрашенных в цвет латуни, называются винтами Traveller . Провода перемещения, подключенные к этим винтам, будут обеспечивать два разных пути передачи энергии от одного переключателя к другому. На некоторых марках переключателей эта пара винтов будет расположена на противоположных сторонах корпуса переключателя, но есть некоторые бренды, у которых путевые винты находятся на одной стороне переключателя.

Последний винт — это общая клемма . Это более темный цвет, чем у путешественников, обычно темный латунный, медный или черный.Этот винт служит одной из двух целей в зависимости от того, где он расположен в цепи: либо он принимает входящий черный (горячий) провод от источника питания, либо подключается к черному (горячему) проводу, который ведет к осветительной арматуре. .

Иллюстрация: Ель / Хайме Нот

Винтовая клемма заземления

В целях безопасности всегда устанавливайте трехпозиционный переключатель с винтом заземления. Он подключается непосредственно к металлическому ремешку переключателя и может располагаться внизу переключателя, как показано здесь, либо сбоку, либо в другом месте.Если вы наткнетесь на старый выключатель без винта заземления, его следует заменить новым выключателем с заземлением.

Тимоти Тиле

Подключение трехпозиционного переключателя

Трехпозиционные переключатели могут быть подключены различными способами, в зависимости от того, где они расположены относительно осветительной арматуры на трассе кабеля. Например, они могут быть расположены так, чтобы питающий кабель шел к первому трехпозиционному переключателю, затем к коробке осветительной арматуры, а затем ко второму трехпозиционному переключателю.

Или, как показано здесь, их можно подключить так, чтобы кабели проходили через оба трехпозиционных переключателя, а затем к осветительной арматуре. Это относительно распространенная конфигурация, в которой электрические соединения выполняются следующим образом:

• В месте первого переключателя подводящий провод от источника питания представляет собой двухжильный кабель с заземлением. Это означает, что имеется черный провод под напряжением, белый нейтральный провод и неизолированный медный провод заземления. На этом первом переключателе черный подводящий провод подсоединен к общему винту переключателя.Заземляющий провод подключается как к переключателю с помощью гибкого провода, так и ко второму кабелю, идущему к следующему переключателю. Если распределительная коробка металлическая, ее также необходимо подключить к заземляющим проводам.
• Кабельная трасса, соединяющая два переключателя, выполнена с 3-проводным кабелем. Черный и красный провода являются «путевыми» и подключены к клеммам ходовых винтов на двух переключателях. Это обеспечивает два альтернативных пути протекания горячего тока между переключателями — это то, что позволяет переключателям гибко включать и выключать свет.
• Поскольку переключатели не имеют соединений белых нейтральных проводов, нейтральные провода в распределительных коробках просто соединяются вместе, чтобы они проходили через них, и далее к световой коробке.
• В месте расположения второй распределительной коробки проводка аналогична первому переключателю, с контактными зажимами, подключенными к бегущим проводам, идущим от первого переключателя. Однако у этого второго переключателя общий винтовой зажим соединен с черным горячим проводом, ведущим к осветительной арматуре.И снова белые нейтральные провода просто соединяются вместе, а заземляющие провода соединяются вместе с помощью косичек, соединяющих выключатель и коробку, если она металлическая.
• Для прокладки кабеля от осветительной арматуры требуется двухжильный кабель с заземлением. В осветительной арматуре завершение электромонтажа сводится к простому подключению черных и белых проводов схемы к соответствующим проводам на осветительной арматуре. Заземляющий провод подключается к выводу светильника и присоединяется к коробке, если он металлический.
