Как собрать Power bank с aliexpress без схемы (5000 — 15000 mAh)

Пластмасса корпуса очень хорошая, достаточно эластичная, потому сломать тяжело.

Мы используем специальные электрические изоляторы для исключения контакта никелевой сварочной ленты и корпуса аккумуляторов. И наконец, присоедините внешние коннекторы USB и всё готово.

Родные имели падение около 0. Спереди расположен дисплей, причем матричный, что весьма неожиданно.

Количество витков Причина повышения КПД кроется не столько в том, что устройство стало отключаться при более низком напряжении на аккумуляторе, сколько в том, что теперь напряжение на входе преобразователя выше, соответственно с повышением напряжения падает ток потребления по входу, соответственно более эффективно используется энергия.

Схема включения CE Фото преобразователей Готовое устройство хотелось сделать достаточно функциональным, поэтому я решил использовать 2 преобразователя, если придётся заряжать сразу пару устройств, а для аккумуляторов решил взять аж 4 микросхемы TP, чтобы можно было использовать аккумуляторы с разной ёмкостью. Входное напряжение LT может быть ниже 2,2 В.

Собираем Power Bank на солнечных батареях с фонариком

Шаг 1: Составляющие

Но так как характер потребления импульсный, то измерить его не очень удобно. Но куда большее удивление было после того, как я измерил падение на пружинах к аккумуляторам, 0. Она работает только с одним аккумулятором, если соединить хотя бы две такие схемы, то если хотя бы один аккумулятор из двух будет вставлен правильно, то второй транзистор будет также открыт.


Виден, микроконтроллер, отдельные зарядные устройства и т. Добавьте экран с вольтажом, чтобы знать сколько заряда осталось в аккумуляторе.

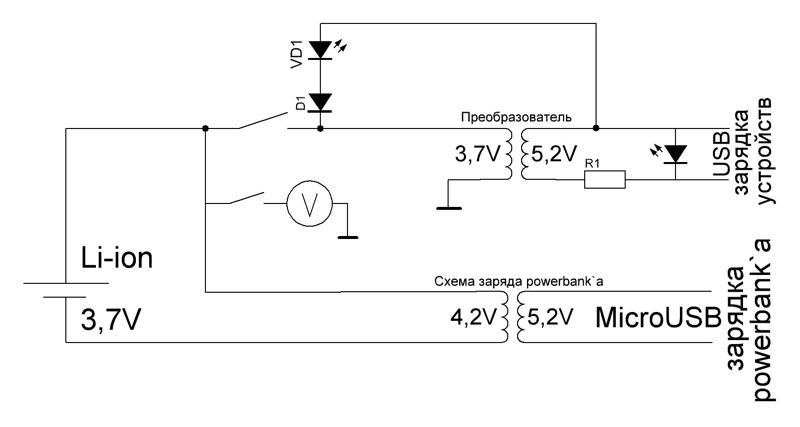

Я не стал рисовать полную принципиальную схему, так как не видел в этом смысла, но покажу принцип строения данного поверанка. Остается только проделать дырочки и зафиксировать все элементы термоклеем в коробочке.

В боковой стенке вырезаны два отверстия под микро юсби разъемы, то есть одновременно можно заряжать два устройства.

Все работает, индикатор светится красным, цепь собрана верно. Минус аккумулятора я припаял к минусу от преобразователя, провода брать желательно толстого сечения, потому как токи здесь будут от 1 до 3 ампер, в зависимости от того что вы будете заряжать.

Для начала я выяснил, что на дорожках до диодов падает около 0.

В тесте я использовал аккумуляторы Sony VTC4, которые участвовали в моем обзоре аккумуляторов. Инструкция Инструкция хоть и на английском, но очень подробная.
Мощный универсальный Power Bank своими руками

15 комментариев

Причина повышения КПД кроется не столько в том, что устройство стало отключаться при более низком напряжении на аккумуляторе, сколько в том, что теперь напряжение на входе преобразователя выше, соответственно с повышением напряжения падает ток потребления по входу, соответственно более эффективно используется энергия.


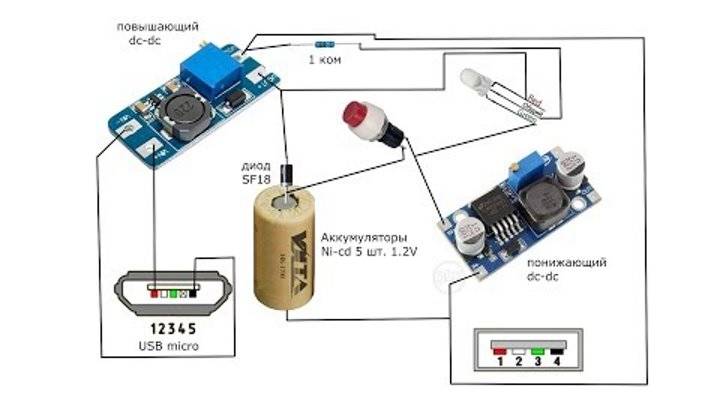

Меня часто спрашивают, как сделать простой бесперебойник 5 Вольт.

С корпусом я определился. При соединении аккумуляторов напряжение на обеих должно быть одинаковым 4.

Использован корпус от адаптера или инвертора, но можно использовать другой подходящий корпус. Электричество, получаемое от этих панелей, хранится в Li-Po батарее. Но после их заряда оказалось, что за долгое время работы в ноутбуке, ни одна из 6-ти проверенных мной банок не держала заряд они саморазряжались. По размерам он оказался достаточно вместителен.

Но это, отнюдь, не говорит, что они лучше. Подключать светодиод на прямую нельзя, потому что он моментально сгорит, а подключил я его через резистор, на ОМ, при помощи тоненьких проводков подсоединил к минусу и плюсу.

15 комментариев


При подаче питания на Повербанк входные 5 Вольт через отдельный диод D1 поступают на вход преобразователя, а так как это напряжение выше, чем от аккумуляторов, то и питание производится от внешнего БП. Устанавливаем PCM на батарею.

При помощи четырех диодов D2-D5 организована защита от установки аккумулятора в неправильной полярности. Далее я установил USB на место где ранее был встроен выключатель от звонка, при помощи супер клея и соды.

До новых встреч! Этот корпус подходит для аккумулятора, который использовал я.
Power Bank. Внешний аккумулятор. Своими руками.

Навигация по записям

Затем ножиком убрал излишки застывшего клея. В качестве оценки КПД устройства я решил сравнить реальную емкость аккумуляторов и отдаваемую в нагрузку.

Одним из основных узлов схемы является повышающий dc-dc конвертор, инвертор — преобразователь напряжения.

Соедините всё, как показано на фотографии. Не забудьте о предохранителе. Причина повышения КПД кроется не столько в том, что устройство стало отключаться при более низком напряжении на аккумуляторе, сколько в том, что теперь напряжение на входе преобразователя выше, соответственно с повышением напряжения падает ток потребления по входу, соответственно более эффективно используется энергия.

Далее следует пайка. Вырезал из тонкого пластика подходящий кусок и приклеил. Кстати, разъемы очень легко запомнить, первый — ток 1 Ампер, второй — 2 Ампера, то есть , Происходит это очень быстро, нагрузка даже не успела это засечь, но из-за инерционности дисплея Повербанка удалось сфотографировать ток перед отключением.

Это более надежно и компактнее. Выше я писал, что есть два цветовых решения корпуса, я выбрал белый. За исключением корпуса. Подключать контакты контроллера надо в последовательности от «минимального» к «максимальному», т.

Я спроектировал его модель в программе Autodesk Inventor. Но при более внимательном осмотре видны следы флюса, а также иногда не очень аккуратная пайка. Я использовал проводник из меди с достаточно большим сечением, так как ток заряда аккумулятора порядка 1 ампер. Будет сделано также небольшое отверстие под выключатель питания.

Теперь о корпусе

Эта схема рассчитана на один литиевый аккумулятор. Их нужно заменить более яркими и вывести на переднюю панель. Входное напряжение LT может быть ниже 2,2 В. Для начала я выяснил, что на дорожках до диодов падает около 0.

Аккумуляторы также сойдут для наших потребностей! Разъем на контроллере может быть совершенно любым, именно таким, какой вам нужен. Планшет CUBE андроид , Данный планшет может без проблем брать от зарядного ток 2 Ампера, но в первом разъеме 1 А ток был превышен, а во втором 2 А ограничен на уровне 0.

Ремонт POWER BANK (не заряжает телефон)

Как сделать Повер Банк своими руками: схема самодельного power bank

В очередной раз тема статьи посвящена PowerBank’ам. Сегодня вы сможете увидеть простую хорошую схему без каких-либо микросхем, только на одних транзисторах.

Схема представляет собой простой стабилизированный повышающий DC-DC преобразователь, который способен увеличивать напряжение от источника питания, к примеру, от литиевого аккумулятора, до уровня 5 В. Такое напряжение уже позволит заряжать планшеты и смартфоны.

СхемаСхема

Безусловно, такой модуль повышающего преобразователя можно приобрести в Китае примерно за 1 $, но работа устройства, собранного своими руками, приносит значительно больше удовольствия. К тому же эта схема практически не требует никаких финансовых затрат, и не придется ждать месяц, как в случае заказа товара из Китая.

Несколько слов о схеме и принципе ее работы.

принцип работыпринцип работы

Имеется мультивибратор в качестве генератора импульсов. В представленном варианте он настроен на частоту около 30 кГц.

мультивибратормультивибратор

Принцип работы схемы не отличается от ее сородичей. Начальный импульс от мультивибратора, поступая на базу составного транзистора, открывает его. В момент закрытия транзистора возникают импульсы ЭДС самоиндукции от дросселя, которые выпрямляются быстрым диодом D1 и сглаживаются конденсатором C1. Выходное напряжение стабилизировано, а задается оно путем подбора стабилитрона VD1.

Транзистор VT2 открывается, когда выходное напряжение с конвертера превышает заданное напряжение стабилизации. База транзистора VT1 через его открытый переход закорачивается на массу. Вследствие этого последний закрывается.

Коэффициент полезного действия этого конвертера может доходить до 70—75%. И это очень даже хорошо. Но чтобы добиться такого КПД, придется потратить не один час, перематывая дроссель, ведь очень многое зависит именно от него.

Максимальное значение тока, которое удалось получить на выходе, составило около 1 А. Стабилизация работает так, как положено. Устройство пригодно для реального применения.

Power-bank

На создание платы также было потрачено немало времени. Она компактная, да и выглядит очень красиво.

плата

Скачать плату можно в конце статьи.



Настало время поговорить об элементной базе и настройке схемы. Транзистор VT1 рекомендуется брать составной. Опыты проводились с разными транзисторами, но в итоге самыми подходящими оказались КТ829, КТ972 или что-нибудь из импортных, например, BD677 и т. д.

КТ829, КТ972

Дроссель намотан на ферритовом сердечнике типа «гантелька». Он был изъят из платы блока питания компьютера. Также можно применить кольца из порошкового железа или стержневой сердечник. Количество витков и диаметр провода были подобраны путем проведения опытов. В конечном счёте, дроссель был намотан проводом диаметром 8 мм (возможно отклонение до 20%). Количество витков составило 25.

дроссель

Наладка преобразователя сводится к получению нужного выходного напряжения и минимального тока потребления на холостом ходу. В описываемом примере минимальный ток холостого хода составляет 40 мА и зависит от дросселя. Это много, если сравнивать с готовыми китайскими модулями. Но ничего не поделаешь – от банального мультивибратора не стоит ожидать большего.

Power-bank

Стабилитрон тоже подлежит подбору. Напряжение стабилизации выбирается в пределах 4,7-6,2 В. В примере используется стабилитрон в 5,1 В.

Составной транзистор все-таки биполярный, и возможен его нагрев во время работы, поэтому небольшой теплоотвод в виде алюминиевого листа будет очень кстати.

Power-bank

Power-bank

Не следует забывать о проверке устройства на работоспособность. Ваттметр на китайском USB-тестере немного «глючит» — реальное напряжение составляет приблизительно 5 В и может «гулять» в небольшом пределе, что полностью нормально. Также будет меняться и ток заряда.

проверка устройствапроверка устройства

Теперь взгляните на конструкцию PowerBank’а в целом. Питается конвертер от двух аккумуляторов стандарта 18650 (Li-ion), соединенных параллельно. Они были изъяты из аккумулятора ноутбука. Рабочие емкости обоих должны быть максимально близки друг другу.

18650 (Li-ion)

Также аккумуляторы были дополнены платой защиты, которая отключает их, когда напряжение опускается ниже 3,2 В. Заряжать аккумуляторы можно от любого USB-порта.

Power-bank-13

Для этого в устройстве задействована вот такая плата заряда:

плата заряда

Такие платы бывают уже со схемой защиты аккумулятора. Такие платы проще купить, чем сделать, ведь их цена всего 30-50 центов.

Теперь сборка. Первым делом нужно подготовить аккумуляторы. Паять их нежелательно, но можно. Главное – не перегреть.

сборка.

Количество аккумуляторов может быть любым. В примере их 2 штуки. Чем больше их емкость, тем больше время работы PowerBank’а. Все аккумуляторы соединяются параллельно.

Корпус для PowerBank’а подошел от старого адаптера питания ноутбука.

Корпус

Осталось поместить все детали в корпус, добавить выключатель питания, вывести разъем USB для зарядки телефонов, miniUSB для заряда самого PowerBank’а, а также вывести пару светодиодов, которые имеются на плате контроллера. Один из них горит, когда идет зарядка, а второй загорается по ее завершении.

Простой PowerBank своими руками

Простой PowerBank своими руками

Прикрепленные файлы: СКАЧАТЬ.

Автор: Ака Касьян




POWER BANK СВОИМИ РУКАМИ

   Частые поездки в командировки и по домашних делах, привела к мысли о покупке надежного зарядного устройства типа Power bank, для вечно нуждающегося в питании мобильника на ОС Android. Так как время доставки из заоблачной желает лучшего, а нужно еще вчера был выбран вариант «сам-пан-сделал из готового». Вовремя подвернулась статья на Elwo о зарядке для сейчас вездесущих LiPo/LiIon аккумуляторов.

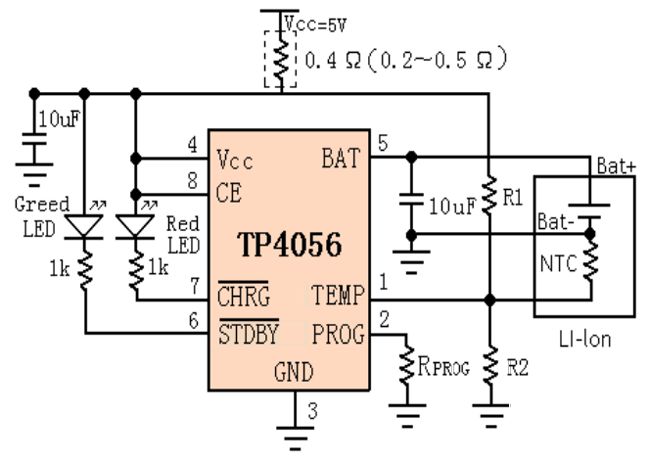

Плата зарядное LiPo/LiIon аккумуляторов

   Поход в магазин принес еще одну радость, готовый модуль зарядного DC-DC конвертера на 5 вольт. Их уже начали ввозить в связи со спросом нашего друга радиолюбителя.

модуль зарядного DC-DC конвертера

   Схему данного преобразователя, как и описание, свободно можно найти в интернете.

модуль зарядного DC-DC конвертера на 5 вольт

  • KEY FEATURES
  • Conversion Type DC to DC
  • Input Voltage 2.3 to 4.8 V
  • Output Voltage 5 V
  • Output Current 1 A
  • Efficiency 87 %
  • Topology Boost

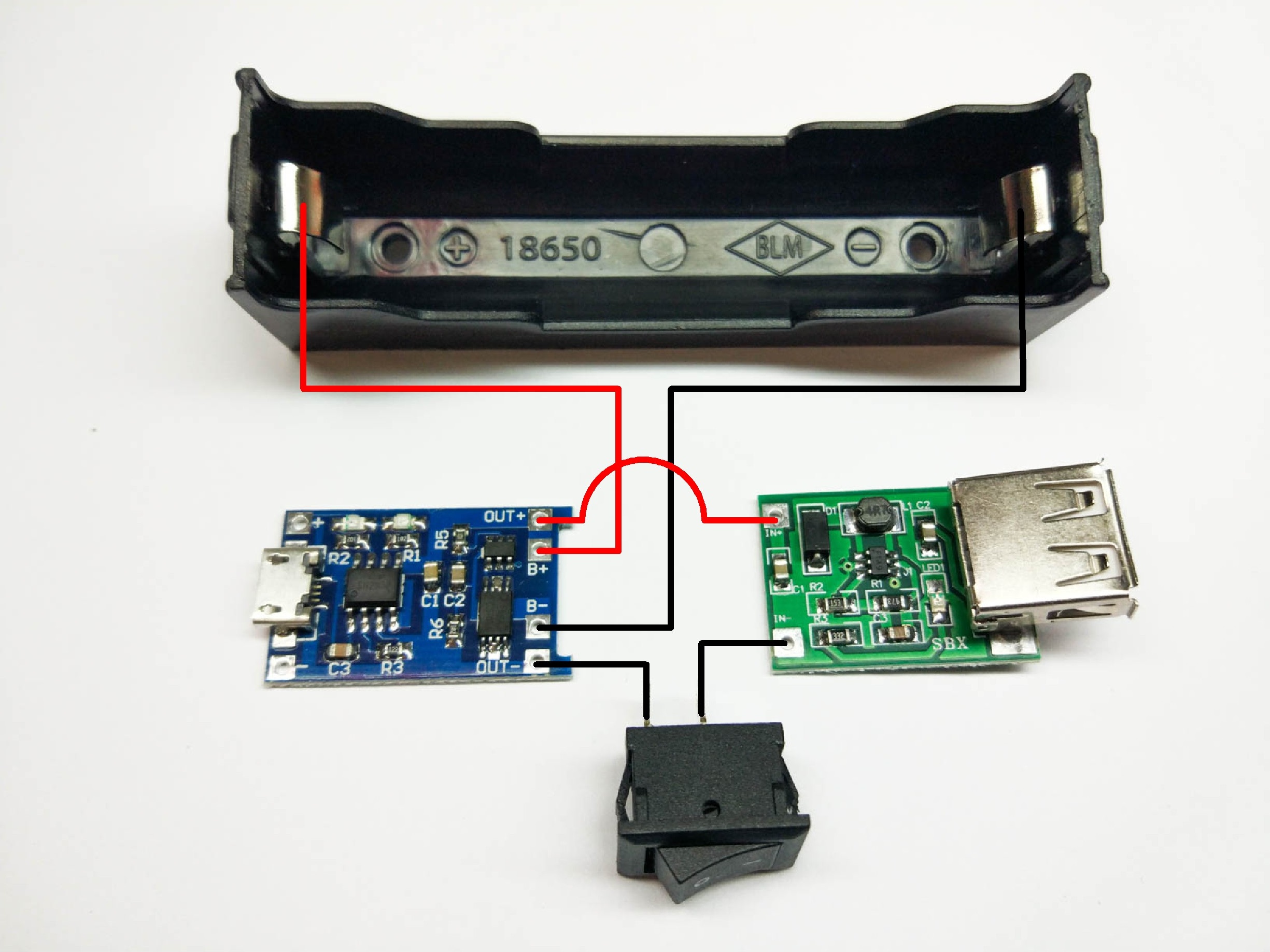

Схема сборки повербанк

Схема сборки повербанк

   Ну что же, все закуплено и проверено, УРА! Работает. LiIon ковырнул из убитого аккумулятора ноутбука купленного, несколько месяцев назад, на одном из сайтов где люди торгуют всякой ненужнятиной. Шесть аккумуляторов было соединено параллельно, в итоге хоть и не новые аккумуляторы но мощность Power bank поднять получилось.

POWER BANK СВОИМИ РУКАМИ

   Дело за малым, увы корпус в нашем магазине не подберешь, будем резать оргстекло, дихлорэтан дома есть в запасах. Порезал и склеил за полчаса так что фоток не будет, а вот готовое устройство пожалуйста.

POWERBANK СВОИМИ РУКАМИ

   После ходовых испытаний пришел к выводу что без контролера аккумулятора банки можно и убить. Тут тоже готовое решение, аккумулятор от мобилки, в моем случае Samsung. Разбираем и достаем контролер, который для наших целей как раз то что доктор прописал.

POWER BANK СВОИМИ РУКАМИ 2

   Контролер установил между DC/DC преобразователем и аккумулятором, проверка Powerbank показала, что данная схема работает и полной зарядки повербанка хватает чтобы четыре раза зарядить прожорливый Android.

POWER BANK СВОИМИ РУКАМИ 3

   Когда заряд на аккумуляторах опускается до 3,2 вольта контролер отключает преобразователь, в зарядке контролер участия не принимает, заряжает же его плата на основе микросхемы TP4056 до 4,2 вольт. Конденсатор на плату стабилизатора подкинул ради стабильной работы контролера с преобразователем. С уважением, UR5RNP.

   Схемы блоков питания

Повер Банк своими руками (внешний аккумулятор)

Power Bank своими руками ► для телефона сделать очень просто. Рассмотрим, как изготовить повербанк (внешний аккумулятор) на li-ion 18650 с защитой от перезарядки.

Повер банк для телефона своими руками сделать довольно просто. Для этого потребуются ненужные аккумуляторы от планшета / телефона или аккумуляторы 18650, заказанные на Али Экспресс. Также потребуется смастерить корпус и собрать схему power bank с использованием модуля зарядки TP4056 с защитой от переразряда. В этом обзоре вы узнаете, как самому сделать повербанк из батареек для телефона.

Мощный повер банк своими руками 18650

Видео. Мощный power bank своими рукамиВидео. Мощный power bank своими руками

Многих не устраивают заводские внешние аккумуляторы из-за малой емкости, а мощный powerbank будет стоить довольно дорого. В этом проекте мы разместили информацию, о том, как самому сделать недорогой power bank с большой емкостью. Устройство также можно использовать в качестве зарядного устройства для литиевых аккумуляторов или в качестве источника бесперебойного питания Arduino Nano.

Как сделать повер банк своими руками

Для этого проекта нам потребуется:

  • Li-ion аккумуляторы 18650;
  • модуль зарядки TP4056 с защитой;
  • повышающий модуль DC-DC MT3608;
  • самодельный корпус для powerbank;
  • USB порты;
  • светодиод и резистор;
  • провода, стальной провод, термоклей, паяльник и т.д.

Файлы для печати корпуса повер банка на 3D принтере можно скачать здесь одним архивом. Если возможности 3D печати у вас нет, то можно подобрать пластиковый контейнер подходящего размера и разместить всю начинку и электрическую схему устройства в нем. Количество аккумуляторов 18650 можно брать произвольное, от этого будет зависеть лишь емкость (мощность) вашего внешнего аккумулятора.

Повер банк своими руками: схема и описание

Повер банк своими руками схемаПовер банк своими руками схемаСхема повер банка на модуле зарядки TP4056

Количество Li-ion аккумуляторов в схеме можно увеличивать, повышая ёмкость (мощность) внешнего зарядного устройства для телефона. Модуль зарядки TP4056 защищает аккумуляторы в устройстве от переразряда отключая заряд батарей при достижении напряжения 4,2 Вольта, а также от излишнего переразряда, отключая внешнюю нагрузку при падении напряжения на аккумуляторах до 2,9 Вольт.

Модуль MT3608 повышает напряжение на выходе устройства до 5 Вольт. По заявлению производителя на странице товара алиэкспресса данная плата может отдавать в нагрузку ток до 1 Ампера. Вместо батарей 18650 можно использовать старые литиевые аккумуляторы от телефона или планшета с выходным напряжением до 4,2 Вольт. После сборки power bank, остается аккуратно разместить схему в красивом корпусе.

Корпус для повер банка (внешнего аккумулятора)

Повер банк своими руками схемаПовер банк своими руками схемаЧертеж корпуса для повер банка в Компасе

Модель корпуса была разработана в программе Компас 3D, габариты корпуса без крышки 100 x 74 x 19 мм. Внутри корпуса внешнего аккумулятора предусмотрены сквозные отверстия для USB гнезд, а также для светодиода в качестве световой индикации зарядки аккумуляторов. Для параллельного соединения батарей 18650 предусмотрены места для креплений контактов, которые подключены к TP4056.

Сборка внешнего аккумулятора на батареях 18650

После сборки схемы и изготовления корпуса, остается лишь аккуратно собрать прибор. Контакты для параллельного соединения батарей в виде пружинок и стальной проволоки крепятся в специальных пазах в боковых стенках корпуса. Модуль TP4056 крепится в левом верхнем углу, где расположен проем для USB разъема. Повышающий модуль также размещается сверху и подключается выходящим USB портам.

Сборка powerbank (внешнего аккумулятора) на батареяхСборка powerbank (внешнего аккумулятора) на батареяхСборка powerbank (внешнего аккумулятора) на батареях

Заключение. Мы рассмотрели, как самому сделать мощный powerbank для зарядки телефона или планшета на литиевых батареях 18650. В результате общая емкость устройства получилась — 4500 mA, что хватает на 2-3 полноценных зарядки телефона. Ток с нагрузкой составляет порядка 1,4 Ампер. А если у вас еще остались вопросы по данному проекту, вы можете оставить их в комментариях к этой записи.

Внешний аккумулятор FLOVEME P2W power Bank, 20000 мА/ч, разборка
Заказал по причине итоговой цены $6.66 себе эту павербанку, было интересно поглядеть на внутренности,
да и 2 банки по 10000 мАч, не будут лишними по цене $3.33 за шт + в остатке вполне рабочая плата.

Что из этого получилось, как получилось по такой цене, читайте далее.

Модель: P2W
Ёмкость: 20 000 мАч
Энергоёмкость: 74 Вт/ч при 3.7 Вольт
Входы: micro-usb, usb type-c, 5 Вольт 2.1А заявлено, в процессе моих тестов около 1.9А.
Выходы: 2 usb type A, 5 Вольт 2.1 А заявлено, но суммарно не более 2.4 А
Индикатор: 4 диода, точность «погода на Марсе».
Протоколы: QC 1.0, а именно обычная зарядка 5 Вольт до 2.4 А.
Комплект: Коробка, в которой: павербанк, короткий, хлипкий кабель. Кабель можно выбросить сразу, либо заряжать им несколько раз слаботочные устройства, пока он не в один из дней не перестанет проводить напряжение, вследствие своей хлипкости.

Дополнительная информация

Думаю, у многих вопрос, откуда цена $6.66?
Всё подробно на картинке: купон магазина $1 и купон али $5, за приглашение друга, да и цена на момент
покупки была $12.66
цена

После получения банки, разрядил, зарядил. Заряд был около 50%.
Индикатору заряда верить не стоит, показывает «погоду на Марсе», при этом количество циклов не
влияет на точность, калибровка не произойдёт, как и ёмкость особо не изменится. За время эксплуатации до разборки было около 30-35 циклов заряда-разряда, сбился со счёта, но не менее 30.

Ёмкость залитая в среднем получилась 17 000 мАч, слитая в среднем 13 000 мАч.
цена

цена

Что по токам и протоколам?
Быструю зарядку не завезли, в итоге имеем спаренный выход 2 по 5 вольт и спаренный вход.
При желании можно сосать энергию из 4х портов?
При этом, если павербанка спит, на контактах имеется напряжение 4.75 Вольт, думаю всякие браслеты и другие слаботоки можно заряжать без проблем.
цена
По токам: максимально на вход было ~1.9A, на выход 2*(1.1+1.2А, на фото немного меньше)
Нагрузок не имею, п.18 не отрабатываю, так что принимайте как есть.
цена
цена

В среднем время зарядки составило 13 часов 10 минут. Здесь играет роль напряжение на входе, чем оно выше, тем больше кушает банка.
Умных чипов не имеется, соответственно не все телефоны будут кушать большие токи, да ещё и при пониженном напряжении (4.9 Вольт при токе более 1 Ампера), компенсации напряжение при большой нагрузке нет. Например павербанк zmi qb810 не принимал боле 1.1 Ампер.
Так же нет датчика температуры аккумулятора, что имеется в других powerbank. В принципе ток 2А для 2х банок 20 000 мАч, это 0.1C. Не думаю, что такие токи могут серьезно перегреть банки, но датчик отсутствует.

Разборка:
Встречал где то в обзорах, что разобрать нереально…
Очень даже реально. Держится на защёлках и двухстороннем скотче.
Для начала грел банку вокруг да около феном при температуре 100 градусов, минут 5. Потом 155 и так же минут 5. В итоге клей скотча стал жидкий, и при помощи вандализма банка поддалась.

Дополнительная информация

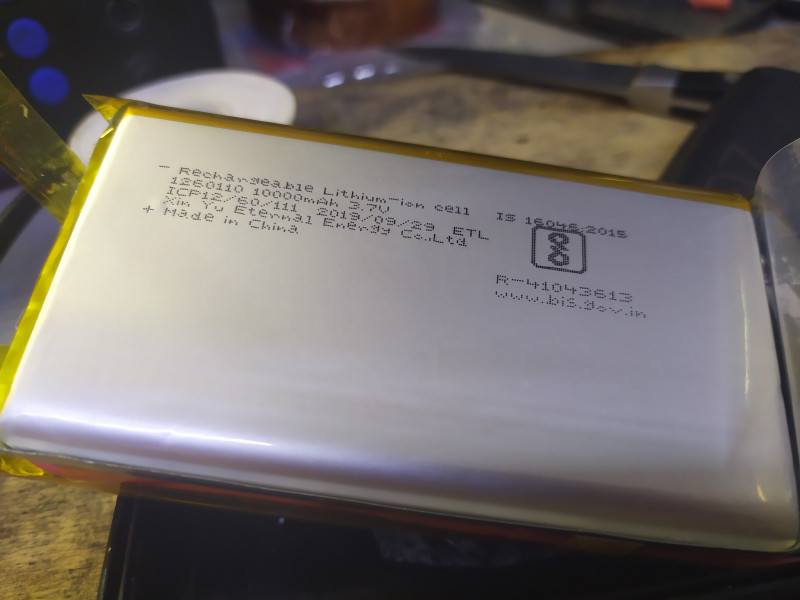

Внутри 2 «ноунэйм» банки, пользователь mysku заявляет другое: vigera.
Что радует, напряжение 3.7 Вольт и заряжаются до 4.2, значит не высоковольтные, как начали ставить в последнее время везде. Очень даже пригодны для использования в diy, где зарядка до 4.2, и получится максимальная ёмкость.
цена
цена

Китайский imax b6 показал ёмкость больше заявленной, но он при токе разрядки 2А, разряжает вплоть до тока 0.1 А, время когда стало напряжение 3 Вольта при токе 2 А не отловил, но думаю что ёмкость около 20 000 мАч есть
цена
Плата
цена
цена

Итого:
Плюсы:
-Цена
-Реальная ёмкость
-Зарядка для слаботочных устройств

Минусы:
-Так как всегда напряжение есть на выходе, явно есть саморазряд, и павербанка себя посадит через х времени, в отличие от тех, где нет постоянного напряжения, когда павербанка спит.
-Нет датчика температуры
-Нет протоколов быстрой зарядки
-Диоды не показывают точный уровень заряда, а показывают «заряжен, разряжен».

±:
Напряжение на выходе 5 Вольт или немного ниже, под нагрузкой проседает, нет компенсации падения
напряжения, вследствие чего под нагрузкой не каждое устройство будет брать большой ток.

Брал до этого 10 000 мАч версию, сейчас без проблем трудится у знакомой. По сути всё то же, скорее всего, внутренности те же.
Так же у меня трудится zmi qb810, и возможно, он, спалил 2 диода в моём xiaomi redmi note 3 pro se.
Первый раз при падении, второй при простой зарядке. Первый диод возле разъёма зарядки, второй на главной плате, где приходит шлейф от платы зарядки. Теперь заряжаю от него очень редко.

Итог: можно взять, если нужны банки с реальной ёмкостью, либо павербанка с большой ёмкостью, а быстрая зарядка не нужна. Защиты не имеет, но думаю скорее сгорит плата, чем сдохнут банки.

САМОДЕЛЬНЫЙ ПОВЕР-БАНК ИЗ АККУМУЛЯТОРОВ 18650

Ситуации могут быть в жизни всякие - пустой аккумулятор смартфона и отсутствие сетевой розетки для подзарядки поблизости - частое дело. Именно поэтому решено было сделать свой, мощный Повер Банк из старого аккумулятора ноутбука, с USB питанием. Конечно можно купить китайский, но ихние 10000 и 20000 мА - это большое преувеличение! Эта статья покажет вам как собрать устройство, состоящее из модуля зарядки литиевого АКБ, повышающего преобразователя для USB, а также светодиодного индикатора состояния аккумулятора Power Bank.

Где взять литиевые аккумуляторы

Сами аккумуляторы лучше не покупать (дорого да и слабых много попадается) а использовать со старого ноутбука. Внутри этого, что на фото - 3 пачки из двух параллельных сборок литиевых 18650 типа на 2200 мА/ч, которые соединены последовательно.

В нашей конструкции, будем использовать все 3 пакета параллельно, предварительно проведя проверку, хорошо ли они держат заряд в течение достаточно долгого времени.

В крайнем случае, если некоторые банки уже совсем слабые, ставьте один двойной пакет - тогда повербанк станет легче и меньше, хоть и слабее.

Модули Повер Банк

Следующая важная часть USB Powerbank - плата зарядки. Для этого выбран дешевый блок на ТР4056. Дополнительно он отключает нагрузку, если напряжение литиевых батарей падает ниже ~3.7 Вольт, тем самым защищая аккумуляторную батарею от глубокого разряда.

Теперь берём схему, которая повышает напряжение от батарей до 5 вольт (для питания USB выхода). Это любой повышающий преобразователь на USB.

Как это соединить между собой - смотрите здесь. Естественно принципиальная схема будет иметь небольшой тумблер для включения Повер Банк. Тумблер нужен, поскольку повышающий преобразователь всегда получает питание от батареи (и тянет небольшой ток), даже если к USB никакое устройство не подключено.

Корпус для самодельного Power Bank

Корпус лучше брать неметаллический - подходящую пластиковую коробку, кабель канал и так далее. Для этого проекта применили нестандартный и экологичный материал - дерево, точнее ДВП. Две крышки и стенки по периметру, всё это соединено винтами.



Немного шлифовки и проект окончательно завершен. Новая батарея очень крепкая и выглядит на удивление прилично. Если эти LI-Ion АКБ держали целый ноутбук на 17" часа 3, то уж со смартфоном на 5" они точно справятся))

   Схемы блоков питания

РЕМОНТ POWER BANK

Эти Power Bank довольно удобная штука - можно использовать по прямому назначению, заряжая от них через USB смартфоны и мобильные телефоны при отсутствии под боком розетки. А можно брать с них 5 вольт и запитывать различные фонарики, устройства и гаджеты, проверять работу всякой карманной техники. Состоит Пауэр Банк из нескольких литиевых батарей, объединённых в один аккумулятор, блока заряда, инвертора 3,7-5 В на TD8208 и контроллера, который управляет всем этим хозяйством, заодно показывая светодиодами состояние заряда.

Китайский POWER BANK 20000   Китайский POWER BANK 20000 2

В общем этот девайс был куплен у китайцев ещё пару лет назад, некоторое время им пользовался, а потом на целый год он остался в гараже, после чего уже перестал включаться. Придётся чинить.

POWER BANK - параметры

Пластиковую коробку можно (хоть и сложно), открыть обыкновенным ножом, расщёлкивая по-очереди защёлки в торцах корпуса. Делать это нужно очень аккуратно, чтоб не обломились кусочки пластмассы, иначе товарный вид потеряется и радость владельца Power Bank несколько омрачиться.

Пауэр-Банк из нескольких литиевых батарей

Открыв корпус видим несколько Li-Ion аккумуляторов, типоразмера 18650 (как в АКБ ноутбука). Каждая банка по задумке производителя должна давать 4000 мА/ч. Значит всего будет 6х3500=20000 мА. Но это естественно в теории. На практике, вам очень повезёт если окажется половина заявленной ёмкости, но часто бывает ещё слабее...

Контроллер от POWER BANK

Это зависит от цены Power Bank и брендовости производителя. Наивно предполагать, что купленная по-дешёвке на Али Экспресс 50-ти амперная девайсина будет соответствовать наклейке. При покупке лучше выбирайте золотую середину. Например этот экземпляр не имеет не только названия фирмы, но и наклеек на батареях. Но мы отвлеклись - вернёмся к ремонту.

Плата и детали POWER BANK

Нажатие на кнопку (одну единственную на приборе) в течении 2-х секунд запускает устройство, о чём свидетельствует загоревшийся светодиод (или несколько - зависит от степени разряда). На выходных гнёздах USB при этом появится 5 вольт. Но этого не происходит. Почему? Будем разбираться...

Пауэр Банк - ремонт

Прежде всего меряем напряжение на самих банках. Они тут все запараллелены, что не очень хорошо, так как найти проблемную будет технически сложно - всё сварено и отпаять не получится. Во-вторых, при таком режиме работы возможен перекос по зарядному току и напряжению элементов, а это также плохо сказывается на долговечности. И если одна из ячеек коротнёт внутри - пострадают все.

Ремонт своими руками Пауэр Банк

К счастью, этого не случилось, однако напряжение всего 1,1 вольт. Этого явно недостаточно для запуска Power Bank, так как по-опыту знаю, что надо минимум 3 В. Схема "не видит" аккумулятор с таким низким напряжением и не может начать его заряжать. Придётся сделать это вручную, качнув его от обычного регулируемого блока питания, выставив ток 1 А и подержав их на зарядке минут 10, до уровня 3 вольта хотя-бы.

РЕМОНТ POWER BANK 0   РЕМОНТ POWER BANK 1

А вот теперь дело пошло! Power Bank стартанул и засветился один синий светодиод, показывая что заряда всего 25%. Остальные будут соответственно 50, 75 и 100%. Теперь ставим на адаптер (или подключаем к USB компьютера) и догоняем заряд до максимума (примерно 8 часов). Долго так потому, что зарядный ток ограничен схемой до 0,5 А.

внешний карманный накопитель тока в ремонте

После успешного ремонта, не спешите закрывать корпус. Пусть Power Bank постоит ещё до конца дня открытым, чтоб измерить скорость падения напряжения на аккумуляторе. Возможно есть быстрый саморазряд. В моём случае, за пол дня напряжение упало с 3,76 до 3,74 вольта - в принципе это можно списать на погрешность самого мультиметра. Если бы падение составило 0,1 В и выше - это может свидетельствовать о проблемной банке, которую нужно найти и обезвредить, иначе ваш Повер Банк полежав пару недель снова заглючит.

ПоверБанк

Вот и вся работа. Как видите, в несложных случаях ремонт этой штуки можно выполнить своими руками, если конечно поломка не затрагивает электронную часть. Тогда будет проще заменить весь модуль, пользуясь этой схемой и инструкцией.

   Ремонт электроники
2018 Power Bank 20000 мА с линией ультратонких Pd быстрой зарядки для мобильных устройств

Fast Charging трендовое зарядное устройство Power bank

Особенности:

1 Используется для всех смартфонов, планшетных ПК, PSP, цифровых камер, медиаплееров и т. Д.

2 с емкостью 20000 мАч, высокая емкость эффективность передачи.

3 Конкурентоспособная цена, превосходное качество питания банка.

4 Модный портативный дизайн, различные цвета и безопасная защита Power Bank.

5 Вы можете взять его в самолет

Описание продукта


Тип батареи

Литий-ионная батарея класса A

Особенности

1. Ультра тонкий дизайн;

2. емкость 20000mAh;

3. Красочный для вас выбор

4. Встроенный микро-USB и молния, делает его действительно многофункциональным устройством;

5. Алюминиевая поверхность;

6.Двойной выход USB позволяет заряжать четыре устройства одновременно;

7. Зарядка для Ipad, устройств Samsung, устройств Andriod, MP3, MP4 и так далее.

Емкость

20000 мАч

Выход

5V / 2A, 5V / 3.4A

Размер

135000

Вес

464 г

Защитная защита

1.Защита от перегрузки

2. Защита от перегрузки

3. Защита от короткого замыкания

4. Защита от стабильного напряжения

5. Автоматическая идентификация токовых защит телефона

.
2018 Новые продукты 20000 мАч Power Bank для зарядки телефона

Описание продукта

Основные характеристики: .

1.Портативный и удобный, легко носить с собой. Безопасный и надежный,

2. идеально подходит для путешествий и активного отдыха в любое время и в любом месте.
3. Экологичность и экономическая эффективность.
4. Со светодиодным индикатором питания.

Марка MaPan : беспроводное зарядное устройство MP08 Power Bank
Спецификация: Вход: DC5V / 2.0A
Выход (беспроводная зарядка QI): 5 В 1A
Выход: USB1 = DC 5 В / 2 А; USB2 = DC5V / 1A
Размер: 164 * 84 * 23 мм
Емкость аккумулятора: 20000 мАч
Размер: 137 * 73 * 19 мм
Преобразование эффективности USB: USB1≥85% , USB1≥82%
Эффективность: ≥72%
2 порта USB, позволяет одновременно заряжать 3 мобильных телефона
Стандарт: Стандарт Ци
Цвет: белый , черный, серый
1 X Беспроводное зарядное устройство MaPan Power Bank
1 X Кабель
1 X Руководство по эксплуатации

Индивидуальные решения

Индивидуальный планшетный ПК и Smart Решения для часов:


MAIXIN GROUP специализируется на разработке, изготовлении и изготовлении планшетов и смарт-часов, включая планшеты, планшетные ПК,

Android Tablet, La ptop, планшет для мобильного телефона, ce rohs tablet pc, планшет FCC, планшетный ПК 3g, планшетный ПК 4g и Smart watch, android smart watch, smart watch phone.Все они могут быть полностью и легко настроены. Мы стремимся предложить высокое качество, высокую производительность, экономически эффективные варианты для удовлетворения конкретных потребностей клиентов. Вы можете выбрать один из планшетных ПК или умных часов в наших категориях продуктов прямо сейчас!

Сертификаты

MaPan таблетки с Real CE и FCC, которые были сертифицированы Европейским Союзом и США, продукты MaPan с сертификатом Bluetooth BQB.

Благоприятные комментарии

2018 новые продукты 20000 мАч зарядное устройство для зарядки телефона

.
Fashion Mirror Power Bank 20000ma Внешний аккумулятор Портативное зарядное устройство для мобильного телефона Powerbank Для Xiaomi MI iPhone X Note8 | |

  • Материал корпуса: пластик
  • Цвет: черный
  • Пункт: Power Bank
  • Размер: 149x75x11,5 мм / 5,87x2,95x0,45 дюйма
  • Емкость батареи: 20000 мАч
  • Тип батареи: Полимерная литий-ионная батарея
  • Конструкция: Цифровой дисплей, двойной выход USB, для типа C, двусторонняя быстрая зарядка
  • Входная мощность: 10Wh 5V / 2A
  • Выходная мощность: 10Wh 5V / 2A
  • Коэффициент конверсии: 85%
  • Функция: зарядка
  • Случай: дом, офис, открытый, путешествия и т. Д.
  • Количество: 1 шт
  • Особенность:
  • Встроенная микросхема защиты от внешних воздействий, внешний огнестойкий материал.
  • Поддержка двойного выхода USB и двусторонняя быстрая зарядка типа c.
  • Зарядка до трех устройств одновременно.
  • Портативный внешний вид, стильный и красивый.
  • Интеллектуальная зарядка, лучший выбор для зарядного устройства.
  • Интеллектуальный контроль температуры, безопасность и защита от взрыва.
  • Поддержка быстрой зарядки различных цифровых устройств, таких как мобильные телефоны, MP3-плееры, планшеты и камеры.
  • Комплектация: 1 х Power Bank
  • Примечание: из-за разницы между различными мониторами изображение может не отражать реальный цвет элемента.

Доставка:

1.Мы гарантируем отгрузку товара в течение 24-72 часов после подтверждения оплаты, кроме выходных.

2. Мы отправляем по почте Китай, HK почта, EMS, DHL, FedEx, по вашему выбору при размещении заказов.

3. Если вы не получили Товар после 45 дней, пожалуйста, не стесняйтесь обращаться к нам. Мы сделаем все наши усилия по решению проблемы.

4. Мы не несем ответственности за задержки, вызванные таможенными, импортными пошлинами, налогами или другими таможенными сборами.

5.Из-за наличия на складе и разница во времени, мы выберем, чтобы отправить ваш товар из нашего первого доступного склад для быстрой доставки.

Гарантия:

1. Все предметы имеют 1 год Гарантия. Если ваша покупка не соответствует товарному качеству, пригодность для цель или соответствие описанию, мы можем убедиться, что ваши проблемы решены ,

2. Для неправильно отправленных предметов, Пожалуйста, свяжитесь с нами через 48 часов после доставки. Мы организуем доставку Исправьте детали или верните все свои платежи.

3. Для дефектных или неисправных продуктов, пожалуйста, сделайте фотографии или видео, мы бы отправить или вернуть после подтверждения.

Если вы удовлетворены с нашими продуктами и услугами, пожалуйста, оставьте ваш положительный отзыв и 5 звезд за подробный рейтинг вашего порядок.

Как только вы покажете нам На скриншоте 5 звезд мы дадим вам СКИДКУ за ваш следующий заказ.

Если вы этого не сделаете удовлетворены нашими продуктами, пожалуйста, свяжитесь нам, прежде чем оставить отрицательный отзыв или сделать подробный рейтинг.

Мы гарантируем, что мы будем 100% решить любую проблему для вас.

Если у вас есть любые вопросы, пожалуйста, не стесняйтесь обращаться к нам. Мы рады помочь вам реши.

.
БОЛЬШОЙ БАТАРЕЙНЫЙ ДИСПЛЕЙ 10000mAh / 20000mA 2USB OUTPUT power bank | |

ДИСПЛЕЙ БОЛЬШОГО АККУМУЛЯТОРНОГО БАТАРЕИ 10000mAh / 20000mA 2USB OUTPUT power bank

Доступны 4 вида емкости: розовое золото, буле, серебро и черный. Вы можете отметить свой любимый цвет при оформлении заказа

Характеристика продукта:

* Емкость 10000mAh

* С функцией держателя мобильного телефона

* Светодиодный экран покажет вам оставленную мощность в любое время


* Может использоваться с различными электронными устройствами


* Светодиодные индикаторы показывают энергетическое состояние банка питания

СОВЕТЫ ПО БЕЗОПАСНОСТИ:
* Не бросайте блок питания в огонь


* Не хранить продукт в местах с высокой температурой


* Выключайте питание, когда оно не используется, чтобы избежать постоянного истощения мощности


* Не разбирать и ремонтировать его лично, за исключением профессиональных и квалифицированных инженеров

英7 英9 英10 英11 英12 英13

英1 英4 英5

,

Отправить ответ

avatar
  Подписаться
Уведомление о
