Где находится блок предохранителей в ВАЗ 2106. Какие предохранители за что отвечают в ВАЗ 2106. Как заменить перегоревший предохранитель в ВАЗ 2106.
Расположение блока предохранителей ВАЗ 2106
Блок предохранителей в автомобиле ВАЗ 2106 расположен в салоне под панелью приборов со стороны водителя. Чтобы получить к нему доступ, необходимо:
- Открыть водительскую дверь
- Опуститься на колени перед водительским сиденьем
- Посмотреть под панель приборов — там будет виден прямоугольный пластиковый блок с крышкой
- Снять защитную крышку блока предохранителей
После этого вы увидите ряд цветных предохранителей, закрепленных в специальных разъемах.
Назначение предохранителей ВАЗ 2106
В блоке установлено 13 предохранителей, каждый из которых отвечает за работу определенных электрических цепей автомобиля:
- Предохранитель №1 (16А) — звуковой сигнал, прикуриватель, плафоны освещения салона, розетка для переносной лампы
- Предохранитель №2 (8А) — электродвигатель отопителя, стеклоочиститель, омыватель лобового стекла
- Предохранитель №3 (8А) — дальний свет левой фары
- Предохранитель №4 (8А) — дальний свет правой фары
- Предохранитель №5 (8А) — ближний свет левой фары
- Предохранитель №6 (8А) — ближний свет правой фары
- Предохранитель №7 (8А) — левые габаритные огни, подсветка номерного знака
- Предохранитель №8 (8А) — правые габаритные огни, подсветка приборов
- Предохранитель №9 (8А) — указатели поворотов, стоп-сигналы
- Предохранитель №10 (8А) — аварийная сигнализация
- Предохранитель №11 (8А) — обогрев заднего стекла
- Предохранитель №12 (8А) — вентилятор системы охлаждения
- Предохранитель №13 (8А) — противотуманные фары
Как определить перегоревший предохранитель
Чтобы определить, какой предохранитель перегорел, необходимо:
- Внимательно осмотреть все предохранители
- Обратить внимание на цвет проволочки внутри прозрачного корпуса — у целого она металлическая, у перегоревшего — почерневшая или разорванная
- При необходимости извлечь подозрительный предохранитель с помощью специального пинцета и проверить его целостность
Также можно воспользоваться мультиметром, проверив сопротивление предохранителя — у исправного оно должно быть близким к нулю.
Замена перегоревшего предохранителя
Чтобы заменить сгоревший предохранитель в ВАЗ 2106, выполните следующие действия:
- Выключите зажигание и все электроприборы
- Найдите и извлеките перегоревший предохранитель
- Возьмите новый предохранитель такого же номинала
- Аккуратно вставьте его в освободившийся разъем
- Проверьте работу соответствующих электроцепей
Важно! Никогда не ставьте предохранитель большего номинала — это может привести к перегреву проводки и возгоранию.
Почему перегорают предохранители
Основные причины, по которым могут перегорать предохранители в ВАЗ 2106:
- Короткое замыкание в электропроводке
- Неисправность какого-либо электроприбора
- Попадание влаги на электрические контакты
- Установка дополнительного электрооборудования
- Естественный износ при длительной эксплуатации
При частом перегорании одного и того же предохранителя необходимо проверить соответствующую электрическую цепь и устранить причину неисправности.
Правила безопасности при работе с предохранителями
При замене предохранителей в ВАЗ 2106 следует соблюдать следующие меры предосторожности:
- Работайте только при выключенном зажигании
- Используйте предохранители строго соответствующего номинала
- Не применяйте самодельные «жучки» вместо предохранителей
- Не касайтесь металлических частей при извлечении предохранителя
- При неуверенности обратитесь к специалисту автосервиса
Соблюдение этих простых правил поможет избежать поражения электрическим током и повреждения электрооборудования автомобиля.
Полезные советы по обслуживанию электрики ВАЗ 2106
Чтобы избежать проблем с электрикой ВАЗ 2106, рекомендуется:
- Регулярно проверять состояние предохранителей и очищать контакты от окислов
- Следить за исправностью изоляции проводов
- Не допускать попадания влаги на электрические разъемы
- Использовать только качественные запчасти при ремонте
- Своевременно обслуживать генератор и аккумулятор
- Не перегружать бортовую сеть дополнительными потребителями
Внимательное отношение к электрооборудованию автомобиля поможет избежать внезапных поломок в пути и продлит срок службы всех электрических компонентов.

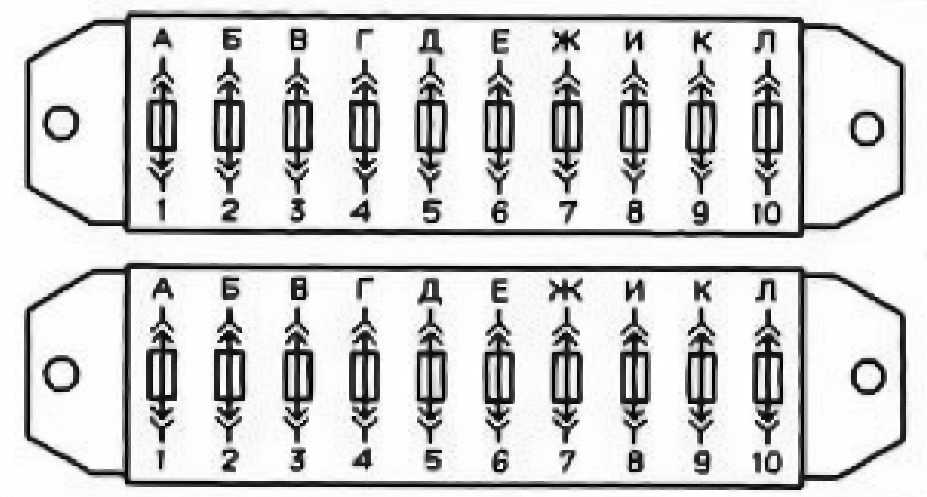

Блок предохранителей Ваз 2106
Главная • Ваз • 2106 • Электрика
Блок предохранителей на Ваз 2106 расположен в салоне автомобиля под ногами у водителя. Цепи, защищаемые предохранителями, указаны в таблице. При ремонте электрооборудования отсоединяйте минусовую клемму аккумуляторной батареи (при выключенном зажигании). Прежде чем установить новый предохранитель Ваз 2106 взамен перегоревшего, выясните и устраните причину перегорания. Не используйте предохранители увеличенного номинала или самодельные – это может привести к перегоранию электропроводки и даже стать причиной пожара.

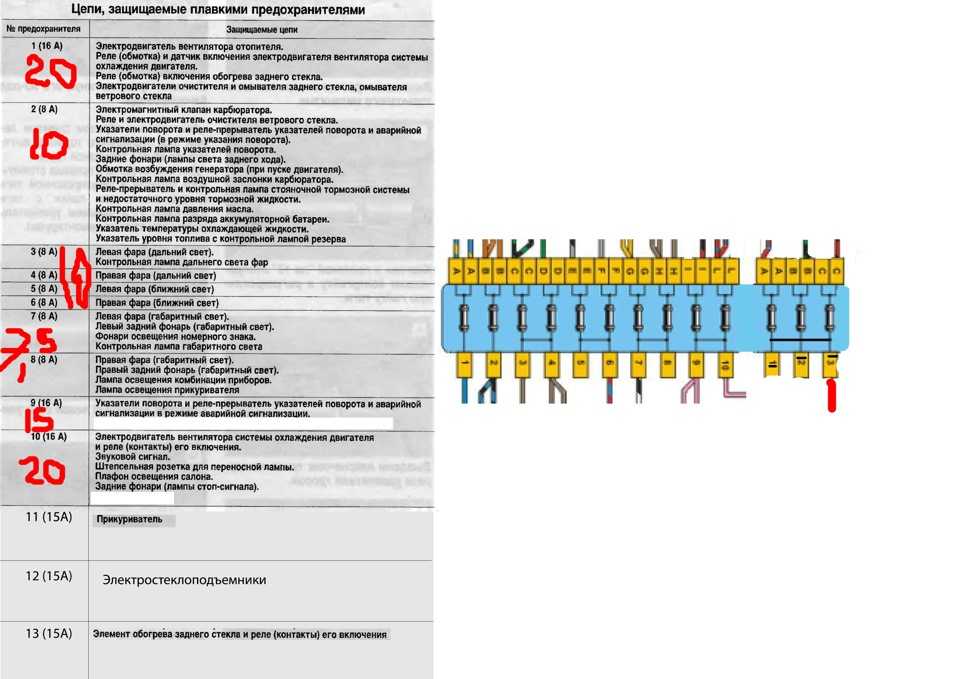

Таблица применимости предохранителей Ваз 2106
№ предохранителя (номинальный ток) | Наименования оборудования Ваз 2106 защищаемых электрических цепей |
| F 1 (16 А) | Звуковой сигнал. Штепсельная розетка для переносной лампы. Прикуриватель. Лампы сигнала торможения. Часы. Плафоны внутреннего освещения кузова |
| F 2 (8 А) | Реле стеклоочистителя. Электродвигатель отопителя. Электродвигатели стеклоочистителя и омывателя ветрового стекла |
| F 3 (8 А) | Дальний свет (левые фары). Лампа сигнализатора включения дальнего света |
| F 4 (8 А) | Дальний свет (правые фары) |
| F 5 (8 А) | Ближний свет (левая фара) |
| F 6 (8 А) | Ближний свет (правая фара). Задний противотуманный фонарь |
| F 7 (8 А) | Габаритный свет (левый подфарник, правый задний фонарь). Лампа освещения багажника. Правый фонарь освещения номерного знака. Лампы освещения приборов. Лампа подсветки прикуривателя |
| F 8 (8 А) | Габаритный свет (правый подфарник, левый задний фонарь). Левый фонарь освещения номерного знака. Подкапотная лампа. Лампа сигнализатора габаритного света |
| F 9 (8 А) | Указатель давления масла с лампой сигнализатора. Указатель температуры охлаждающей жидкости. Указатель уровня топлива Указатели поворота и соответствующая лампа сигнализатора. Сигнализатор приоткрытия воздушной заслонки карбюратора. Обмотка реле обогрева заднего стекла |
| F 10 (8 А) | Регулятор напряжения. Обмотка возбуждения генератора |
| F 11 (8 А) | Резервный |
| F 12 (8 А) | Резервный |
| F 13 (8 А) | Резервный |
| F 14 (16 А) | Элемент обогрева заднего стекла |
| F 15 (16 А) | Электродвигатель вентилятора системы охлаждения |
| F 16 (8 А) | Указатели поворота в режиме аварийной сигнализации |
Новый комментарий
Видеоремонт
Статьи по теме
© 2014-2015 Все права защищены.
Евро блок предохранителей ваз 2106 в категории «Авто — мото»
Блок предохранителей большой 2101-07 ЕВРО, 2102, 2103, 2104, 2105, 2106
На складе в г. Киев
Доставка по Украине
148.27 грн
Купить
Блок евро предохранителей ВАЗ-2106 (малый)
Доставка по Украине
250 грн
Купить
Блок предохранителей Евро ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 планка
Доставка по Украине
по 260 грн
от 2 продавцов
260 грн
280 грн
Купить
Блок предохранителей Ваз 2101 2102 2103 2106 2121 нива евро нового образца
Доставка по Украине
230 грн
Купить
Блок-колодка евро на 13 предохранителей ВАЗ-2106 АВАР
Доставка по Украине
200 грн
Купить
Блок предохранителей Евро ВАЗ 2101,2102,2103,2106 на 13 предохранителей
Доставка по Украине
250 грн
Купить
Блок предохранителей ЕВРО ГАЗ, ВАЗ-2106 (КНР) 41.
3722/БПР13
На складе в г. Харьков
Доставка по Украине
273 грн
Купить
Харьков
Блок предохранителей ВАЗ 2101-2106 Авар (новый тип, евро, 13 предохр.)
Доставка по Украине
147 грн
Купить
Блок предохранителей ВАЗ 2101-2106 VORTEX (новый тип, евро, 13 предохр.)
Доставка по Украине
147 грн
Купить
Проводка ВАЗ 2106 (евро блоки)
На складе в г. Каменец-Подольский
Доставка по Украине
1 465 — 1 525 грн
от 3 продавцов
1 495.40 грн/комплект
Купить
Каменец-Подольский
Блок предохранителей ВАЗ 2101,2102,2103,2106 евро 13
Доставка по Украине
193 грн
Купить
Блок предохранителей ВАЗ 2101-2103,2106 евро 13
Доставка по Украине
182 грн
Купить
Блок предохранителей АВАР ВАЗ 2108 2109 21099 старого образца евро (173.
3722-01М) CRGP 173.3722-01М
На складе
Доставка по Украине
1 605.80 грн
Купить
Блок предохранителей 2108-2115 нового образца (367.3722) евро 2109 21099 2113 2114
На складе
Доставка по Украине
1 393.78 грн
Купить
Блок предохранителей (евро) ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2106 АВАР
Недоступен
400 грн
Смотреть
Смотрите также
Блок предохранителей малый ВАЗ 2101 2103 2106 (ПР-120) CRGP ПР-120
На складе
Доставка по Украине
179.20 грн
Купить
Блок предохранителей ВАЗ 2101-06 (ЕВРО)
Доставка из г. Борисполь
251 грн
Купить
Борисполь
Блок предохранителей 2101-07 большой старого образца 2102 2103 2104 2105 2106 2107
На складе в г. Киев
Доставка по Украине
192.67 грн
Купить
Блок предохранителей АВАР ВАЗ 2108 2109 21099 старого образца евро (173.
3722-01М) NRO 173.3722-01М
На складе
Доставка по Украине
1 605.80 грн
Купить
Блок предохранителей ВАЗ 2103-06 Евро (9 предохранителей)
Недоступен
237 грн
Смотреть
Блок предохранителей ГАЗ 2217, ВАЗ 2103-06 Евро (9 предохранителей)
Недоступен
237 грн
Смотреть
Блок предохранителей ГАЗ 3306, ВАЗ 2103-06 Евро (9 предохранителей)
Недоступен
237 грн
Смотреть
Блок предохранителей ГАЗ 3110, ВАЗ 2103-06 Евро (9 предохранителей)
Недоступен
237 грн
Смотреть
Блок предохранителей ВАЗ 2101-07, Волга, Газель, Соболь, нов. обр. (предохран. ЕВРО)
Доставка по Украине
185 — 206 грн
от 2 продавцов
185 грн
Купить
Блок предохранителей малый ВАЗ 2101 2103 2106 (ПР-120) SWJ ПР-120 vn
На складе
Доставка по Украине
178.30 грн
Купить
Блок предохранителей малый ВАЗ 2101 2103 2106 (ПР-120) OrigArt ПР-120 nw
На складе
Доставка по Украине
178.
30 грн
Купить
Блок предохранителей ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 нового образца (евро 367)
Доставка по Украине
1 590 грн
Купить
Блок предохранителей ВАЗ 2108, 2109, 21099, 2113, 2114, 2115, старого образца (евро 173)
Доставка по Украине
по 1 400 грн
от 2 продавцов
1 400 грн
1 500 грн
Купить
Блок предохранителей ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 нового образца (евро 367)
Доставка по Украине
по 1 400 грн
от 2 продавцов
1 400 грн
1 500 грн
Купить
2016 Ford F-150 fuse box diagram
* Ford F-150 fuse box diagrams change across years, pick the right year of your vehicle: 19
| Type | No. | Описание |
|---|---|---|
Предохранитель MINI 10A | 1 | Реле лампы запроса. |
Предохранитель MINI 5A | 2 | Логика модуля памяти. Переключатели сидений с памятью. Поясничный двигатель. |
Предохранитель MINI 20A | 3 | Двигатель замка двери водителя. |
Предохранитель MINI 5A | 4 | Управление тормозами прицепа. |
Предохранитель MINI 20A | 5 | Не используется. |
Предохранитель MICRO3 10A | 6 | Не используется. |
Предохранитель MICRO3 10A | 7 | Не используется. |
Предохранитель MICRO3 10A | 8 | Не используется. |
Предохранитель MICRO3 10A | 9 | Не используется. |
Предохранитель MICRO3 5A | 10 | Не используется (запасной). |
Предохранитель MICRO3 5A | 11 | Комбинированный сенсорный модуль. |
Предохранитель MICRO3 5A | 12 | Головной модуль климат-контроля. Интеллектуальный преобразователь канала передачи данных. |
Предохранитель MICRO3 5A | 13 | Кластер. SCCM. |
Предохранитель MICRO3 10A | 14 | Тормоз. |
Предохранитель MICRO3 10A | 15 | Интеллектуальный преобразователь канала передачи данных. |
Предохранитель MINI 15A | 16 | Замок задней двери. |
Предохранитель MICRO3 5A | 17 | HUD. Выключатель зажигания и переключатель запуска и остановки с пассивным входом. |
Предохранитель MICRO3 5A | 18 | Соленоид блокировки ключа. Отмена буксировки (O/D) для напольного или рулевого переключателя. |
Предохранитель MICRO3 5A | 20 | Не используется. |
Предохранитель MICRO3 5A | 21 | HUD. |
Предохранитель MICRO3 5A | 22 | EPB. Сиденье с электроприводом. |
Предохранитель МИНИ 10A | 23 | Переключатель PDRG. Инвертор. Окно со стороны водителя. Люк. Крыша Виста. |
Предохранитель MINI 20A | 24 | Центральный замок/отпирание. |
Предохранитель MINI 30A | 25 | Блок управления двери водителя. |
Предохранитель MINI 30A | 26 | Блок управления двери пассажира. |
Предохранитель MINI 30A | 27 | Вид на крышу. |
Предохранитель MINI 20A | 28 | Не используется. |
Предохранитель MINI 30A | 29 | Не используется. |
Предохранитель MINI 30A | 30 | Не используется. |
Предохранитель MINI 15А | 31 | Регулируемый педальный переключатель и двигатель. |
Предохранитель MINI 10A | 32 | Многофункциональный дисплей. Глобальная позиционная система. Синхронизация 1. Синхронизация 2. Радиочастотный приемник. |
Предохранитель MINI 20A | 33 | Радио. |
Предохранитель MINI 30A | 34 | Реле пуск-пуск. |
Предохранитель МИНИ 5A | 35 | Модуль фиксации. |
Предохранитель MINI 15A | 36 | Модуль камеры 360. Модуль обогрева рулевого колеса. Зеркало заднего вида. Задние сиденья с подогревом. |
Предохранитель MINI 20A | 37 | Плавкие предохранители в распределительной коробке. |
Автоматический выключатель MAXI 30A | 38 | Выключатели и двигатели заднего стекла. |
Реле сидений с электроприводом. Бардачок. Светильники тщеславия. Потолочная консоль. Купол. Учтивость. Лампы карты.
Температура в машине с датчиком влажности.
Люк.
| Тип | No. | |
|---|---|---|
Предохранитель FMX/JCase | 2 | Не используется. |
Предохранитель FMX/JCase | 3 | Не используется. |
Реле | 4 | Телескопическое боковое зеркало. |
Предохранитель FMX/JCase 40A | 5 | Обогрев заднего стекла. |
Предохранитель FMX/JCase | 6 | Не используется. |
Предохранитель FMX/JCase | 7 | Не используется. |
Реле | 8 | Телескопическое боковое зеркало. |
Предохранитель FMX/JCase | 9 | Не используется. |
Предохранитель FMX/JCase | 10 | Не используется. |
Предохранитель FMX/JCase 60A | 11 | Двигатель автоматической тормозной системы. |
FUSE FMX/JCASE 50A | 12 | Модуль контроля тела 1. |
FUSE FMX/JCARE 60A | 13 | |
Предохранитель MINI 20A | 14 | Усилитель. |
Предохранитель MINI 25А | 15 | 4×4. |
Предохранитель MINI 10A | 16 | Модуль прожектора. |
Предохранитель MINI 15A | 17 | Подогрев сиденья. |
Предохранитель MINI 10A | 18 | Замок рулевой колонки. |
Предохранитель MINI 10A | 19 | Сиденья с электроприводом. |
Предохранитель MINI 15A | 20 | Снегоочиститель. Задние сиденья с подогревом. |
Предохранитель MINI | 21А | Не используется. |
Предохранитель MINI | 21B | Не используется. |
Предохранитель FMM/MCase 30A | 22 | Электродвигатель стеклоочистителя. |
Предохранитель FMM/MCase 15A | 23 | Датчик дождя. |
Предохранитель FMM/MCase 25A | 24 | Подача вентилятора серии. |
Предохранитель FMM/MCase | 25 | Не используется. |
Предохранитель FMM/MCase 30A | 26 | Электродвигатели сиденья водителя. |
Предохранитель FMM/MCase 30A | 27 | Сиденье пассажира с электроприводом. |
Предохранитель FMM/MCase 30A | 28 | Сиденье с климат-контролем. |
Предохранитель FMM/MCase | 29 | Не используется. |
Реле | 30 | Реле муфты кондиционера. |
Предохранитель MINI | 31 | Не используется. |
Реле | 32 | Не используется. |
FUSE FMX/JCASE 50A | 33 | Электрический вентилятор 3. |
FUSE FMX/JCARE 25A | ||
Предохранитель FMX/JCase 20A | 35 | Предохранитель реле остановки-поворота прицепа. |
Предохранитель FMX/JCase 25A | 36 | Модуль фонарей прицепа. |
FUSE FMX/JCASE 50A | 37 | Электрический вентилятор 1. |
.0014 Альтернативный Датчик А. | ||
Предохранитель MINI 10A | 39 | Встроенный соленоид колеса. |
Предохранитель MINI 15А | 40 | Электронный шкафчик. |
Предохранитель MINI 10A | 41 | Телескопическое зеркало. |
Предохранитель MINI 30A | 42 | Насос трансмиссионной жидкости. |
Предохранитель MINI 25A | 43 | Звуковой сигнал. |
Предохранитель MINI 10A | 44 | Муфта кондиционера. |
Предохранитель MINI 10A | 45 | Катушка реле модуля управления силовым агрегатом. |
Предохранитель MINI 10A | 46 | Катушка реле стеклоочистителя. |
Предохранитель FMM/MCase | 47 | Не используется. |
Предохранитель FMM/MCase | 48 | Не используется. |
Предохранитель FMM/MCase 30A | 49 | Модуль управления тормозами прицепа. |
Предохранитель FMM/MCase 30A | 50 | Силовые подножки. |
Реле | 51 | Реле топливного насоса. |
Предохранитель MINI | 52 | Не используется. |
Реле | 53 | Не используется. |
Предохранитель FMM/MCase 30 А | 54 | Модуль качества напряжения. Кузов-управление-модуль напряжения-качество питания модуля. |
Предохранитель FMM/MCase 40A | 55 | Питание блока управления кузовом RP2. |
Предохранитель FMM/MCase 20A | 56 | Топливный насос. |
Предохранитель FMM/MCase 30A | 57 | Правый привод EPB. |
Предохранитель FMM/MCase 30A | 58 | Левосторонний привод EPB. |
Предохранитель FMM/MCase 30A | 59 | Стартер. |
Предохранитель FMM/MCase 40A | 60 | Двигатель вентилятора. |
Предохранитель FMM/MCase 30A | 61 | Модуль управления тормозом. Клапаны автоматической тормозной системы. |
Реле | 62 | Реле сиденья с электроприводом. |
Предохранитель MINI 15А | 63 | Обогрев зеркал. |
Реле | 64 | Не используется. |
Реле | 65 | Реле стартера. |
Реле | 66 | Реле модуля управления силовым агрегатом. |
Реле | 67 | Реле стеклоочистителя. |
Реле | 68 | Реле электровентилятора. |
Реле | 69 | Реле управления сдвижным задним стеклом. |
Реле | 70 | Электровентилятор 1 реле. |
Предохранитель FMM/MCase | 71 | Не используется. |
Предохранитель FMM/MCase 25A | 72 | 4×4. |
Предохранитель FMM/MCase | 73 | Не используется. |
Предохранитель FMM/MCase 30A | 74 | Двигатель PDRG. |
Реле | 75 | Реле звукового сигнала. |
Предохранитель MINI | 76 | Не используется. |
Реле | 77 | Реле блокировки рулевой колонки. |
Реле | 78 | Не используется. |
Реле | 79 | Реле габаритных огней прицепа. |
Реле | 80 | Реле обогревателя заднего стекла. |
Реле | 81 | Не используется. |
Реле | 82 | Реле включения PDRG. |
Реле | 83 | Не используется. |
Предохранитель MINI | 84 | Не используется. |
Предохранитель MINI | 85 | Не используется. |
Предохранитель MINI | 86 | Не используется. |
Предохранитель MINI 10A | 87 | Фонари заднего хода прицепа. |
Предохранитель MINI | 88 | Не используется. |
Fuse FMM/MCase 20A | 89 | Cigar lighter power point 1. |
Fuse FMM/MCase 20A | 90 | Power point 2. |
Предохранитель FMM/MCase 20A | 91 | Power point 3. |
Fuse FMM/MCase 20A | 92 | Power point 4. |
Fuse MINI 25A | 93 | [GTDI vehicle] power 1. |
Fuse MINI 10A | 93 | [PFI vehicle] power 1. |
Fuse MINI | 94 | Не используется. |
Предохранитель MINI 25A | 95 | Мощность автомобиля 2. |
. | ||
Предохранитель MINI 10A | 97 | Автомобильная мощность 3. |
Предохранитель MINI | 98 | 9 . |
Предохранитель МИНИ 20A | 99 | Мощность автомобиля 4 [PFI]. |
Предохранитель MINI 15A | 99 | Мощность автомобиля 4 [GTDI]. |
Предохранитель MINI | 100 | Не используется. |
Предохранитель MINI | 101 | Не используется. |
Реле | 102 | Реле снегоочистителя. |
Реле | 103 | Не используется. |
Реле | 104 | Реле электрического вентилятора 3. |
Предохранитель MINI 10А | 105 | Усилитель руля. |
Предохранитель | 106 | Не используется. |
Предохранитель MINI 10А | 107 | Антиблокировочная система тормозов. |
Предохранитель | 108 | Не используется. |
Предохранитель MINI 10A | 109 | Модуль управления силовым агрегатом. |
Предохранитель MINI 10A | 110 | 4×4 пуск/старт. Адаптивный круиз-контроль. |
Предохранитель MINI 10A | 111 | Насос трансмиссии пуск-пуск. |
Предохранитель MINI | 112 | Не используется. |
Предохранитель MINI 5A | 113 | Система информирования о слепых зонах слева. Камера заднего вида. Камера переднего вида. Модуль качества напряжения. |
Реле | 114 | Реле электровентилятора 2. |
Реле | 115 | Не используется. |
Реле | 116 | Не используется. |
Схема блока предохранителей Ford Explorer (2016-2019)
Объявление vertisements
Здесь вы найдете схемы блока предохранителей Ford Explorer 2016, 2017, 2018 и 2019 , получите информацию о расположении панелей предохранителей внутри автомобиля, узнаете о назначении каждого предохранителя (схема расположения предохранителей) и реле.
См. другие Ford Explorer:
Предохранители прикуривателя (розетка) — это предохранители №60 (корзина передней консоли), №62 (панель приборов), №65 (2-й ряд, без зарядного устройства USB) и № 67 (грузовой отсек) в блоке предохранителей моторного отсека.
Содержание
Расположение блока предохранителей
Салон
Панель предохранителей расположена ниже и слева от рулевого колеса у педали тормоза.
Моторный отсек
Распределительная коробка расположена в моторном отсеке.
Схемы блока предохранителей
Объявление vertisements
2016
Салон
Назначение предохранителей в салоне (2016)
| № | Номинал тока | Защищенные компоненты |
|---|---|---|
| 1 | 10А | Лампы спроса. Экономия заряда батареи. |
| 2 | 7,5A | Выключатель сиденья с функцией памяти (поясничный привод). |
| 3 | 20A | Реле разблокировки водителя. |
| 4 | 5A | Электронный контроллер тормозов вторичного рынка. |
| 5 | 20A | Модуль обогрева заднего сиденья. |
| 6 | — | Не используется. |
| 7 | — | Не используется. |
| 8 | — | Не используется. |
| 9 | — | Не используется. |
| 10 | 5A | Клавиатура без ключа Securicode™. Задняя дверь без помощи рук. |
| 11 | 5A | Задний модуль климат-контроля. |
| 12 | 7,5A | Передний модуль климат-контроля. |
| 13 | 7,5 А | Комбинация приборов. Интеллектуальный канал передачи данных. Модуль управления рулевой колонкой. |
| 14 | — | Не используется. |
| 15 | 10A | Питание разъема Smart Datalink. Проекционный дисплей. |
| 16 | — | Не используется. |
| 17 | 5A | Электронная отделочная панель. |
| 18 | 5A | Кнопочный пусковой переключатель. Выключатель зажигания. Блокировка клавиш. |
| 19 | 7,5 A | Переключатель управления коробкой передач (буксировка). |
| 20 | — | Не используется. |
| 21 | 5A | Переключатель управления рельефом. Проекционный дисплей. Датчик влажности. |
| 22 | 5A | Датчик классификации пассажиров. |
| 23 | 10A | Задержка вспомогательного питания. Электрические стеклоподъемники. Люк. Реле складывания зеркал. инвертор постоянного тока. Подсветка переключателя окна/люка. |
| 24 | 20А | Реле центрального замка. |
| 25 | 30A | Электродвигатель левого переднего стеклоподъемника Smart. Модуль дверной зоны. |
| 26 | 30A | Электродвигатель стеклоподъемника правой передней двери. Модуль дверной зоны. |
| 27 | 30A | Люк. |
| 28 | 20А | Усилитель Sony -10 каналов. |
| 29 | 30А | Усилитель Sony -14 каналов. |
| 30 | — | Не используется. |
| 31 | — | Не используется. |
| 32 | 10A | СИНХР. GPS-модуль. Отображать. Радиочастотный приемник. |
| 33 | 20А | Радио. |
| 34 | 30А | Реле пуск/пуск. |
| 35 | 5А | Модуль управления системой пассивной безопасности. |
| 36 | 15 A | Модуль предупреждения о выходе из полосы движения. Автоматический дальний свет. зеркала ЕС. Задние сиденья с подогревом. |
| 37 | 20A | Рулевое колесо с подогревом. |
| 38 | 30A | Электродвигатель левого переднего стеклоподъемника. Электродвигатели задних стеклоподъемников. |
Моторный отсек
Объявление vertisements
Назначение предохранителей в распределительной коробке (2016 г.
)
| № | Номинальный ток | Защищенные компоненты |
|---|---|---|
| 1 | 20A | Питание модуля управления силовым агрегатом. |
| 2 | 20A | Выбросы двигателя (MIL). |
| 3 | 20A | Катушка реле управления муфтой кондиционера. ВАКК. Активные решетчатые жалюзи. |
| 4 | 20А | Катушки зажигания. |
| 5 | — | Не используется. |
| 6 | — | Не используется. |
| 7 | — | Не используется. |
| 8 | — | Не используется. |
| 9 | — | Не используется. |
| 10 | 15А | Зеркала с подогревом. |
| 11 | — | Реле правого электровентилятора охлаждения 3. |
| 12 | 40A | Обогрев заднего стекла. |
| 13 | — | Не используется. |
| 14 | — | Реле модуля управления силовым агрегатом. |
| 15 | 20А | Реле питания звукового сигнала. |
| 16 | 10A | Питание реле муфты кондиционера. |
| 17 | — | Реле обогрева заднего стекла и зеркал заднего вида. |
| 18 | — | Реле электродвигателя заднего вентилятора. |
| 19 | — | Не используется. |
| 20 | — | Реле левого вентилятора охлаждения. |
| 21 | — | Последовательное/параллельное реле вентиляторов охлаждения. |
| 22 | 25A | Электронное реле вентилятора 2. |
| 23 | — | Не используется. |
| 24 | — | Не используется. |
| 25 | — | Не используется. |
| 26 | 30A | Клапаны антиблокировочной тормозной системы. |
| 27 | 30A | Реле заряда аккумуляторной батареи прицепа. |
| 28 | — | Не используется. |
| 29 | — | Реле пуск/пуск. |
| 30 | — | Не используется. |
| 31 | 10A | Рулевое управление с электроусилителем. |
| 32 | 10A | Модуль антиблокировочной тормозной системы. |
| 33 | 10A | Модуль управления силовым агрегатом (ISPR). |
| 34 | 10A | Информационная система слепых зон. Адаптивный круиз-контроль. Камера переднего вида. Задняя камера. |
| 35 | — | Не используется. |
| 36 | — | Реле электровентилятора. |
| 37 | — | Реле заряда аккумуляторной батареи прицепа. |
| 38 | — | Реле муфты компрессора кондиционера. |
| 39 | — | Реле звукового сигнала. |
| 40 | — | Не используется. |
| 41 | 40A | Двигатель заднего вентилятора. |
| 42 | — | Не используется. |
| 43 | 40A | Двигатель переднего вентилятора. |
| 44 | 50A | Шина модуля качества напряжения. |
| 45 | 40A | Электронное реле вентилятора 1. |
| 46 | 30A | Контроллер буксирного тормоза прицепа. |
| 47 | — | Не используется. |
| 48 | 50A | Шина модуля управления кузовом RP1. |
| 49 | — | Не используется. |
| 50 | 50A | Модуль управления кузовом Шина RP2. |
| 51 | 50A | Электронное реле вентилятора 3. |
| 52 | 60A | Насос антиблокировочной тормозной системы. |
| 53 | — | Не используется. |
| 54 | — | Не используется. |
| 55 | — | Не используется. |
| 56 | 40А | Инвертор. |
| 57 | — | Не используется. |
| 58 | — | Не используется. |
| 59 | — | Не используется. |
| 60 | 20A | Розетка питания (корзина на передней консоли). |
| 61 | — | Не используется. |
| 62 | 20А | Розетка (панель приборов). |
| 63 | 30А | Топливный насос. |
| 64 | — | Не используется. |
| 65 | 20A | Розетка (2-й ряд) (без зарядного устройства USB). |
| 66 | — | Не используется. |
| 67 | 20А | Электростанция (грузовой отсек). |
| 68 | — | Не используется. |
| 69 | 30A | Задняя дверь с электроприводом. |
| 70 | 20A | Прицеп левый и правый стоп-сигналы и указатели поворота. |
| 71 | — | Не используется. |
| 72 | 30A | Сиденья с подогревом/охлаждением. |
| 73 | 30A | Модуль сиденья водителя. Электропривод водительского сиденья. |
| 74 | 30А | Электропривод пассажирского сиденья. |
| 75 | 30А | Двигатель переднего стеклоочистителя. |
| 76 | — | Не используется. |
| 77 | — | Не используется. |
| 78 | 30A | Реле модуля складывания сиденья третьего ряда с электроприводом. |
| 79 | 30А | Реле стартера. |
| 80 | — | Не используется. |
| 81 | 10A | Реле фонаря заднего хода прицепа. |
| 82 | — | Не используется. |
| 83 | 10A | Выключатель тормоза. |
| 84 | — | Не используется. |
| 85 | 5A | Зарядное устройство USB 2-го ряда (при наличии). |
| 86 | — | Не используется. |
| 87 | — | Не используется. |
| 88 | — | Не используется. |
| 89 | — | Не используется. |
| 90 | — | Не используется. |
| 91 | — | Не используется. |
| 92 | 15 A | Многоконтурное реле модуля сиденья. |
| 93 | 10A | Датчик генератора. |
| 94 | 15А | Реле заднего омывателя. |
| 95 | 15А | Реле заднего стеклоочистителя. |
| 96 | 10A | Питание катушки реле модуля управления силовым агрегатом. |
| 97 | 5A | Датчик дождя. |
| 98 | 20A | Электродвигатели второго ряда сидений. |
| 99 | 20A | Реле габаритных огней прицепа. |
2017
Ad vertisements
Салон
Назначение предохранителей в салоне (2017)
| № | Номинал тока | Защищенные компоненты |
|---|---|---|
| 1 | 10A | Лампы спроса. Экономия заряда батареи. |
| 2 | 7,5 А | Выключатель сиденья с функцией памяти (поясничный привод). |
| 3 | 20A | Реле разблокировки водителя. |
| 4 | 5A | Электронный контроллер тормозов вторичного рынка. |
| 5 | 20A | Модуль обогрева заднего сиденья. |
| 6 | — | Не используется. |
| 7 | — | Не используется. |
| 8 | — | Не используется. |
| 9 | — | Не используется. |
| 10 | 5A | Клавиатура без ключа Securicode™. Задняя дверь без помощи рук. |
| 11 | 5A | Задний модуль климат-контроля. |
| 12 | 7,5A | Передний модуль климат-контроля. |
| 13 | 7,5 А | Комбинация приборов. Интеллектуальный канал передачи данных. Модуль управления рулевой колонкой. |
| 14 | 10A | Расширенный силовой модуль. |
| 15 | 10A | Питание разъема Smart Datalink. Проекционный дисплей. |
| 16 | — | Не используется. |
| 17 | 5A | Электронная отделочная панель. |
| 18 | 5A | Кнопочный пусковой переключатель. Выключатель зажигания. Блокировка клавиш. |
| 19 | 7,5 А | Переключатель управления коробкой передач. |
| 20 | — | Не используется. |
| 21 | 5A | Переключатель управления рельефом. Проекционный дисплей. Датчик влажности. |
| 22 | 5A | Датчик классификации пассажиров. |
| 23 | 10A | Задержка вспомогательного питания. Электрические стеклоподъемники. Люк. Реле складывания зеркал. инвертор постоянного тока. Подсветка переключателя окна/люка. |
| 24 | 20А | Реле центрального замка. |
| 25 | 30A | Электродвигатель левого переднего стеклоподъемника Smart. Модуль дверной зоны. |
| 26 | 30A | Электродвигатель стеклоподъемника правой передней двери. Модуль дверной зоны. |
| 27 | 30A | Люк. |
| 28 | 20А | Усилитель Sony -10 каналов. |
| 29 | 30А | Усилитель Sony -14 каналов. |
| 30 | — | Не используется. |
| 31 | — | Не используется. |
| 32 | 10A | СИНХР. GPS-модуль. Отображать. Радиочастотный приемник. |
| 33 | 20А | Радио. |
| 34 | 30А | Реле пуск/пуск. |
| 35 | 5А | Блок управления системой пассивной безопасности. Расширенный силовой модуль. |
| 36 | 15 A | Модуль предупреждения о выходе из полосы движения. Автоматический дальний свет. зеркала ЕС. Задние сиденья с подогревом. |
| 37 | 20A | Рулевое колесо с подогревом. |
| 38 | 30A | Электродвигатель левого переднего стеклоподъемника. Электродвигатели задних стеклоподъемников. |
Моторный отсек
Объявление vertisements
Назначение предохранителей в распределительной коробке (2017 г.)
| № | Номинал тока | Защищенные компоненты |
|---|---|---|
| 1 | 20A | Питание модуля управления силовым агрегатом. |
| 2 | 20A | Выбросы двигателя (MIL). |
| 3 | 20A | Катушка реле управления муфтой кондиционера. ВАКК. Активные решетчатые жалюзи. |
| 4 | 20А | Катушки зажигания. |
| 5 | — | Не используется. |
| 6 | — | Не используется. |
| 7 | — | Не используется. |
| 8 | — | Не используется. |
| 9 | — | Не используется. |
| 10 | 15А | Зеркала с подогревом. |
| 11 | — | Реле правого электровентилятора охлаждения 3. |
| 12 | 40A | Обогрев заднего стекла. |
| 13 | — | Не используется. |
| 14 | — | Реле модуля управления силовым агрегатом. |
| 15 | 20А | Реле питания звукового сигнала. |
| 16 | 10A | Питание реле муфты кондиционера. |
| 17 | — | Реле обогрева заднего стекла и зеркал заднего вида. |
| 18 | — | Реле электродвигателя заднего вентилятора. |
| 19 | — | Не используется. |
| 20 | — | Реле левого вентилятора охлаждения. |
| 21 | — | Последовательное/параллельное реле вентиляторов охлаждения. |
| 22 | 25A | Электронное реле вентилятора 2. |
| 23 | — | Не используется. |
| 24 | — | Не используется. |
| 25 | — | Не используется. |
| 26 | 30A | Клапаны антиблокировочной тормозной системы. |
| 27 | 30A | Реле заряда аккумуляторной батареи прицепа. |
| 28 | — | Не используется. |
| 29 | — | Реле пуск/пуск. |
| 30 | — | Не используется. |
| 31 | 10A | Рулевое управление с электроусилителем. |
| 32 | 10A | Модуль антиблокировочной тормозной системы. |
| 33 | 10A | Модуль управления силовым агрегатом (ISPR). |
| 34 | 10A | Информационная система слепых зон. Адаптивный круиз-контроль. Камера переднего вида. Задняя камера. |
| 35 | — | Не используется. |
| 36 | — | Реле электровентилятора. |
| 37 | — | Реле заряда аккумуляторной батареи прицепа. |
| 38 | — | Реле муфты компрессора кондиционера. |
| 39 | — | Реле звукового сигнала. |
| 40 | — | Не используется. |
| 41 | 40A | Двигатель заднего вентилятора. |
| 42 | — | Не используется. |
| 43 | 40A | Двигатель переднего вентилятора. |
| 44 | 50A | Шина модуля качества напряжения. |
| 45 | 40A | Электронное реле вентилятора 1. |
| 46 | 30A | Контроллер буксирного тормоза прицепа. |
| 47 | — | Не используется. |
| 48 | 50A | Модуль управления кузовом Шина RP1. |
| 49 | — | Не используется. |
| 50 | 50A | Модуль управления кузовом Шина RP2. |
| 51 | 50A | Электронное реле вентилятора 3. |
| 52 | 60A | Насос антиблокировочной тормозной системы. |
| 53 | — | Не используется. |
| 54 | — | Не используется. |
| 55 | — | Не используется. |
| 56 | 40А | Инвертор. |
| 57 | — | Не используется. |
| 58 | — | Не используется. |
| 59 | — | Не используется. |
| 60 | 20A | Розетка питания (корзина на передней консоли). |
| 61 | — | Не используется. |
| 62 | 20А | Розетка (панель приборов). |
| 63 | 30А | Топливный насос. |
| 64 | — | Не используется. |
| 65 | 20A | Розетка (2-й ряд) (без зарядного устройства USB). |
| 66 | — | Не используется. |
| 67 | 20A | Розетка питания (грузовой отсек). |
| 68 | — | Не используется. |
| 69 | 30A | Задняя дверь с электроприводом. |
| 70 | 15 A | Левый и правый стоп-сигналы и указатели поворота прицепа. |
| 71 | — | Не используется. |
| 72 | 30A | Сиденья с подогревом/охлаждением. |
| 73 | 30A | Модуль сиденья водителя. Электропривод водительского сиденья. |
| 74 | 30А | Электропривод пассажирского сиденья. |
| 75 | 30А | Двигатель переднего стеклоочистителя. |
| 76 | — | Не используется. |
| 77 | — | Не используется. |
| 78 | 30A | Реле модуля складывания сиденья третьего ряда с электроприводом. |
| 79 | 30А | Реле стартера. |
| 80 | — | Не используется. |
| 81 | 10A | Реле фонаря заднего хода прицепа. |
| 82 | — | Не используется. |
| 83 | 10A | Выключатель тормоза. |
| 84 | — | Не используется. |
| 85 | 5A | Зарядное устройство USB 2-го ряда (при наличии). |
| 86 | — | Не используется. |
| 87 | — | Не используется. |
| 88 | — | Не используется. |
| 89 | — | Не используется. |
| 90 | — | Не используется. |
| 91 | — | Не используется. |
| 92 | 15 A | Многоконтурное реле модуля сиденья. |
| 93 | 10A | Датчик генератора. |
| 94 | 15А | Реле заднего омывателя. |
| 95 | 15А | Реле заднего стеклоочистителя. |
| 96 | 10A | Питание катушки реле модуля управления силовым агрегатом. |
| 97 | 5A | Датчик дождя. |
| 98 | 20A | Электродвигатели второго ряда сидений. |
| 99 | 20A | Реле габаритных огней прицепа. |
2018, 2019
Объявление vertisements
Салон
Назначение предохранителей в салоне (2018)
| № | Номинальный ток | Защищенные компоненты |
|---|---|---|
| 1 | 10A | 2018: Лампы до востребования. Экономия заряда батареи. 2019: Не используется.  |
| 2 | 7,5A | Выключатель сиденья с функцией памяти (поясничный привод). |
| 3 | 20A | Реле разблокировки водителя. |
| 4 | 5A | Электронный контроллер тормозов вторичного рынка. |
| 5 | 20A | Модуль обогрева заднего сиденья. |
| 6 | — | Не используется. |
| 7 | — | Не используется. |
| 8 | — | Не используется. |
| 9 | — | Не используется. |
| 10 | 5A | Встроенный модем. Задняя дверь без помощи рук. |
| 11 | 5A | Задний модуль климат-контроля. Клавиатура для бесключевого доступа Securicode™. Модуль задней двери с электроприводом. |
| 12 | 7,5A | Передний модуль климат-контроля. |
| 13 | 7,5 А | Комбинация приборов. Интеллектуальный канал передачи данных. Модуль управления рулевой колонкой. |
| 14 | 10A | Расширенный силовой модуль. |
| 15 | 10A | Питание разъема Smart Datalink. Проекционный дисплей. |
| 16 | — | Не используется. |
| 17 | 5A | Электронная отделочная панель. |
| 18 | 5A | Кнопочный пусковой переключатель. Выключатель зажигания. Блокировка клавиш. |
| 19 | 7,5 А | Переключатель управления коробкой передач. |
| 20 | — | Не используется. |
| 21 | 5A | Переключатель управления рельефом. Проекционный дисплей. Датчик влажности. |
| 22 | 5A | Датчик классификации пассажиров. |
| 23 | 10A | Задержка вспомогательного питания. Электрические стеклоподъемники. Люк. Реле складывания зеркал. инвертор постоянного тока. Подсветка переключателя окна/люка. |
| 24 | 20А | Реле центрального замка. |
| 25 | 30A | Электродвигатель левого переднего стеклоподъемника Smart. Модуль дверной зоны. |
| 26 | 30A | Электродвигатель стеклоподъемника правой передней двери. Модуль дверной зоны. |
| 27 | 30A | Люк. |
| 28 | 20А | Усилитель Sony -10 каналов. |
| 29 | 30А | Усилитель Sony -14 каналов. |
| 30 | — | Не используется. |
| 31 | — | Не используется. |
| 32 | 10A | Модуль синхронизации. GPS-модуль. Отображать. Радиочастотный приемник. |
| 33 | 20А | Радио. |
| 34 | 30А | Реле стартера. |
| 35 | 5A | Модуль управления системой пассивной безопасности. Расширенный силовой модуль. |
| 36 | 15 A | Модуль предупреждения о выходе из полосы движения. Автоматический дальний свет. зеркала ЕС. Задние сиденья с подогревом. |
| 37 | 20A | Рулевое колесо с подогревом. |
| 38 | 30A | Электродвигатель левого переднего стеклоподъемника. Электродвигатели задних стеклоподъемников. |
Моторный отсек
Объявление vertisements
Назначение предохранителей в распределительной коробке (2018, 2019)
