Схема предохранителей ваз 2101 с описанием. Схема предохранителей ВАЗ 2101/2106: расположение, назначение и замена

Где находится блок предохранителей в ВАЗ 2101/2106. Какие предохранители за что отвечают. Как заменить предохранители и блок предохранителей на ВАЗ классике. Чем опасна установка «жучков» вместо предохранителей.

Расположение и устройство блока предохранителей ВАЗ 2101/2106

Блок предохранителей на ВАЗ 2101/2106 расположен под панелью приборов со стороны водителя, слева от рулевой колонки. Он состоит из двух частей:

• Основной блок (верхний) — содержит 13 предохранителей
• Дополнительный блок (нижний) — содержит 3 предохранителя

Предохранители закрыты пластиковыми крышками, которые легко снимаются. На внутренней стороне крышек нанесена схема расположения и номиналы предохранителей.

Назначение предохранителей ВАЗ 2101/2106

Каждый предохранитель отвечает за защиту определенных электрических цепей автомобиля:

Основной блок:

• F1 (16A) — звуковой сигнал, прикуриватель, плафоны освещения салона, стоп-сигналы
• F2 (8A) — стеклоочиститель, отопитель салона
• F3 (8A) — левая фара (дальний свет)
• F4 (8A) — правая фара (дальний свет)
• F5 (8A) — левая фара (ближний свет)
• F6 (8A) — правая фара (ближний свет)
• F7 (8A) — передние габаритные огни, подсветка приборов
• F8 (8A) — задние габаритные огни, подкапотная лампа
• F9 (8A) — указатели и контрольные лампы на панели приборов
• F10 (8A) — регулятор напряжения, обмотка возбуждения генератора
• F11-F13 — резервные

Дополнительный блок:

• F14 (16A) — обогрев заднего стекла
• F15 (16A) — электровентилятор системы охлаждения
• F16 (8A) — аварийная сигнализация, указатели поворотов

Как заменить предохранитель на ВАЗ 2101/2106

Для замены предохранителя выполните следующие действия:

1. Снимите пластиковую крышку блока предохранителей
2. Определите сгоревший предохранитель (обычно видна перегоревшая перемычка)
3. Извлеките старый предохранитель пассатижами или специальным съемником
4. Установите новый предохранитель того же номинала
5. Проверьте работу соответствующих электроприборов
6. Закройте крышку блока предохранителей

Важно использовать предохранители только указанного номинала. Установка предохранителя большего номинала может привести к повреждению электропроводки.

Замена блока предохранителей ВАЗ 2101/2106 на евро-блок

Многие владельцы классических ВАЗов заменяют старый блок предохранителей на современный евро-блок. Это дает ряд преимуществ:

• Более надежное крепление предохранителей
• Удобство замены предохранителей
• Доступность запасных предохранителей
• Улучшенная защита электропроводки

Для установки евро-блока потребуется:

1. Приобрести евро-блок предохранителей (подходит от ГАЗ 3110)
2. Отключить аккумулятор
3. Снять старый блок предохранителей
4. Установить евро-блок на место старого
5. Подключить провода согласно схеме
6. Установить новые предохранители нужного номинала

При подключении нового блока обязательно сверяйтесь со схемой, чтобы не перепутать цепи.

Распространенные неисправности предохранителей ВАЗ 2101/2106

Основные признаки неисправности предохранителей:

• Не работает группа электроприборов
• Предохранитель визуально перегорел
• Предохранитель выпал из гнезда
• Оплавление контактов в блоке предохранителей

Частые причины выхода из строя предохранителей:

• Короткое замыкание в электропроводке
• Неисправность потребителя (фара, мотор и т.д.)
• Установка дополнительного оборудования без учета нагрузки
• Окисление контактов в блоке предохранителей

Почему нельзя ставить «жучки» вместо предохранителей

Некоторые водители вместо сгоревшего предохранителя устанавливают самодельные перемычки — «жучки». Это крайне опасно по нескольким причинам:

• Отсутствие защиты электропроводки от перегрузки
• Риск возгорания проводки при коротком замыкании
• Повреждение дорогостоящих электронных блоков
• Полный выход из строя электрооборудования автомобиля

Поэтому всегда используйте только штатные предохранители соответствующего номинала. Это обеспечит надежную защиту электросистемы вашего ВАЗ 2101/2106.

Полезные советы по обслуживанию предохранителей ВАЗ 2101/2106

Чтобы избежать проблем с предохранителями, следуйте простым рекомендациям:

• Периодически проверяйте состояние предохранителей и очищайте контакты
• Всегда имейте в машине комплект запасных предохранителей
• При частом перегорании предохранителя проверьте соответствующую цепь
• Не устанавливайте дополнительное оборудование без расчета нагрузки
• При замене блока предохранителей используйте качественные изделия

Соблюдение этих простых правил поможет избежать неприятных сюрпризов на дороге и продлит срок службы электрооборудования вашего ВАЗ 2101/2106.

Какой предохранитель отвечает за генератор ваз 2106. Как устроен стандартный предохранитель «шестерки»

Дорогие друзья. Сегодня мы вам расскажем где располагается блок предохранителей в ВАЗ-2106 и какой предохранитель за какую цепь ответственный. Блок предохранителей на ВАЗ-2106 расположен слева от водителя, под торпедой…

И закрыт двумя декоративными крышечками.

Получить доступ к предохранителям просто — крышки держаться элементарно на защелках, снять их очень легко. Сняв их мы получаем доступ к предохранителям.

Следует отметить, что существует два вида этих блоков, старого и нового образца. Нового образца оснащен так называемыми евро-предохранителями (флажковыми). Ниже приводим схему блока, нумерацию и таблицу предохранителей.

Схематическое расположение и нумерация предохранителей на ВАЗ-2106.

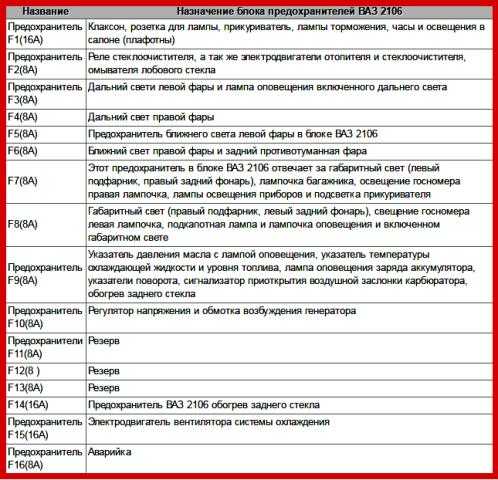

Описание назначения и мощности предохранителей блока ВАЗ-2106

Всем привет сегодня хочется поговорить о блоке предохранителей и реле на автомобиле Ваз 2106. На шестёрке предохранители находятся в салоне а вот реле под капотом раскиданы по разным местам. Да кстати в салоне Ваз 2106 есть тоже реле чуть не забыл.Иногда именно предохранитель или реле может причиной неисправности того или иного элемента.

Все реле на автомобиле Ваз 2106

Реле на автомобиле Ваз 2106 достаточно много. И иногда бывает достаточно трудно найти нужно реле элемента,а особенно трудно найти где они находятся попробуем разобраться в данном вопросе и показать расположение всех реле автомобиля Ваз 2106.

ПОЛЕЗНЫЙ СОВЕТ
При выходе из строя рекомендуется заменять реле в сборе, так как, если сгорела обмотка, или сильно обгорели контакты реле, качественно восстановить его работоспособность затруднительно

Реле регулятор напряжения

Реле регулятор напряжения который отвечает за зарядку на автомобиле Ваз 2106 находится около бачка с тормозными жидкостями на картинке ниже думаю будет понятно.

Реле включения вентилятора радиатора системы охлаждения двигателя

Реле вентилятора на ваз 2106 находится не далеко от реле напряжения ближе к расширительному бачку.

Реле лампочки аккумулятора находится со стороны аккумулятора.

Реле включения ближнего света фар

ПРИМЕЧАНИЕ

Реле включения дальнего и ближнего света фар и реле включения вентилятора радиатора системы охлаждения двигателя однотипны (90.3747-10 или 113.3747-10), взаимозаменяемы и заменяются одинаково.

Реле указателей поворота и аварийной сигнализации на автомобиле ВАЗ 2106

Реле поворота и аварийной сигнализации на шестёрке находится за щитком приборов. Находится он примерно за тахометром.

Реле дворников-стекло очистителей Ваз 2106

Реле дворников на автомобиле Ваз 2106 находится в ногах с левой стороны под обшивкой. Как бы получается слева от рычага открытия капота и основных предохранителей.

Ну вот и все мы рассмотрели основные штатные реле и предохранители на автомобиле Ваз 2106. Всем пока.

Описание схемы предохранителей ваз 2106 (в скобках указаны амперы, которые должны быть установлены для различных приборов автомобиля)

1. (16 А)
— звуковой сигнал.
— прикуриватель, часы.
— лампочки сигнала торможения.
— штепсельная розетка для переносной лампочки.
— плафоны внутреннего освещения кузова

2. (8 А)

— реле стеклоочистителя.
— электродвигатель отопителя.
— электродвигатели стеклоочистителя и омывателя ветрового стекла

3. (8 А)
— дальний свет (левые фары).
— лампочка сигнализатора включения дальнего света

4. (8 А)
— дальний свет (правые фары)

5. (8 А)
— ближний свет (левая фара)

6. (8 А)
— ближний свет (правая фара).
— задний противотуманный фонарь

7. (8 А)
— габаритный свет (левый подфарник, правый задний фонарь).
— правый фонарь освещения номерного знака.
— лампочка подсветки прикуривателя
— лампочка освещения багажника.
— лампочки освещения приборов.

8. (8 А)
— габаритный свет (правый подфарник, левый задний фонарь).
— лампочка сигнализатора габаритного света
— левый фонарь освещения номерного знака.
— подкапотная лампочка.

9. (8 А)
— указатель давления масла с лампой сигнализатора.

— указатель температуры охлаждающей жидкости.
— лампочка сигнализатора заряда аккумуляторной батареи.
— указатели поворота и соответствующая лампочка сигнализатора.
— сигнализатор приоткрытия воздушной заслонки карбюратора.
— обмотка реле обогрева заднего стекла
— указатель уровня топлива

10. (8 А)
— регулятор напряжения.
— обмотка возбуждения генератора

11 — 13.
— резервный

14. (16 А)
— элемент обогрева заднего стекла

15. (16 А)
— электродвигатель вентилятора системы охлаждения

16. (8 А)
— указатели поворота в режиме аварийной сигнализации

Блок предохранителей ВАЗ 2106 очень важная штука в автомобиле, это первое на что вы должны обращать внимание при выходе из строя того или иного оборудования машины. Например, не горит одна из лампочек ближнего света — не стоит сразу менять лампу, а следует проверить соответствующей ей предохранитель в блоке. Предохранители в автомобиле ВАЗ 2106 и других авто классики частенько перегорают, поэтому их нужно в первую очередь проверять при выходе из строя какой-либо электроприбора машины. Да и по этой причине необходимо иметь запасные предохранители всех ампер по несколько штук.

Помню случай на старой ещё работе, один напарник из-за предохранителя купил себе новый генератор и новый аккумулятор, а дело было всего в сгоревшем предохранителе. Поэтому обращайте внимание на их в первую очередь при поломках. Я сам чуть не купил себе генератор в паре с аккумулятором, но там дело было немного в другом. У меня растянулся ремень генератора, а я уж все перерыл в электричке — АКК посадил, потом разбавлял электролит, дабы . На генератор все решил, а оказался причиной всех бед был растянутый ремень.

Чтобы проверить предохранитель, нужно замкнуть соответствующие усики держателя предохранителя в блоке, проводком или монеткой. Если есть вольтметр, то лучше воспользоваться им. Проверить напряжение на одном из усиков на входе и выходе, если напряжение везде 12+ (соответствует напряжению аккумулятора), то предохранитель рабочий. Если на выходе напряжение нулевое, то предохранитель сгорел и его следует заменить.

В этом же посте поговорим о установке ножевых предохранителей на ВАЗ 2101, 2106 . Разница в установке на «копейку» и на «шестерку» не слишком большая, вся разница в наличии блока дополнительных предохранителей в шестых моделях, в которых находятся резервные предохранители и предохранители цепей поворотов и аварийной сигнализации, также цепь вентилятора охлаждения.

Ножевые предохранители обладают рядом полезных свойств, чем собственно и лучше стандартных, но все преимущества сводятся к одному — лучшему контакту предохранителя с гнездом, в котором он установлен. Вот и все. Но благодаря этому никаких оплавлений предохранителя, нагрева и прочих радостей.

Что необходимо для установки:

1. Ключ на «8»
2. Отвертка, если будут плохо сниматься клеммы с стандартного блока
3. Термоусадка, как более «челевочный» вариант изоленты, хотя можно использовать и изоленту, но выглядеть будет не очень
4. Тестер, может понадобиться
5. Разъемы «мама» на 6,6 мм, для ВАЗ 2106 понадобиться 12шт, для ВАЗ 2101, 2103 — 8шт
6. Собственно сам блок ножевых предохранителей, подойдет от Волги 3110 на 13 предохранителей
7. Провода для изготовления перемычек
8. Прямые руки, внимательность

Начинать установку рекомендую начать с отключения массы аккумулятора, это обязательное условия начала работы , гарантирует безопасность проведения работ для вас и вашего автомобиля. Далее с помощью ключа на «8» отворачиваем крепеж блока предохранителей, следим за тем, что бы провода не послазили с клемм.

После того, как вы открутили блок необходимо его отвести вниз, насколько это позволяют сделать провода. Не надо стаскивать подряд все провода ! Есть вероятность что-то перепутать, и в последствии неполадок не избежать. Вся установка проводится по следующей схеме, на ней обозначена разметка подключения проводов.

На этой схеме прекрасно видно, в каких местах устанавливать перемычки, они позволяют уменьшить количество проводов, упростить схему электрооборудования.

Важно!!! Устанавливать перемычки нужно на те провода, которые идус с напряжением из подкапотного пространства, то есть с провода источника напряжения, устанавливать до предохранителя. Если подключить перемычку после предохранителя, то получится что через один предохранитель проходит ток, который питает два потребителя.

Выглядят они вот так:

Схема подключения и процедура подмены блока предохранителей в автомобиле ВАЗ 2106

Штатный блок предохранителей ВАЗ 2106 представляет собой комплекс устройств превентивной защиты электронных цепей тс, сведенных в один командный блок.

Таковой блок предохранителей, схема которого представлена ниже, дислоцируется с правой стороны, снизу панели приборов со стороны водителя, около ручки открывания подкапотного места. Корректное подключение блока предохранителей ВАЗ 2106 проводится по нанесенной последовательности подключения на крышке нового блока предохранителей, который ставится при подмене либо ремонте.

Существующая электросхема блока предохранителей поможет корректно использовать с систему энергообеспечения тс, существенно улучшая ее токопроводящие характеристики.

Особенности эксплуатации блока предохранителей «шестерки»

К особенностям эксплуатации блока предохранителей «шестерки» относятся последующие правила:

1. Не рекомендуется смена неисправных изделий на устройства с другими чертами силы тока .
2. Категорически запрещена установка т.н. «жучков» (самостоятельно изготовленных изделий) вместо прежних неисправных деталей, равно, как и перемычек и нестандартных изделий.
3. Целесообразно иметь в запасе новый набор заводских изделий с различными параметрами силы тока.

Купить заводской блок предохранителей можно в специализированном автомагазине концерна ВАЗ. И элементы в нем имеют различные номинальные значения силы тока, что выражается в ширине полосы из металла, соединяющие торцевые плоскости изделий. Широкополосные элементы служат для защиты электроцепей высокого тока, а узкополосные — цепей с низким значением силы тока .

Блок предохранителей конструктивно составлен из двух смежных блоков — основного (с большими габаритами) и запасного (меньшего размера).

Замена предохранителей ВАЗ 2106

Для замены предохранителей ВАЗ 2106 на обновленные элементы требуется провести следующие действия:

Замена колодки предохранителей Ваз 2101-06

Видео урок по замене колодки предохранителей ваз 2101-06. — моя партнерская программа!

Замена колодки предохранителей Ваз 2101-06 на блок Евро стандарта

В этой серии мы меняем старый блок предохранителей СССР своими руками(плавкие предохранители старого обра…

1. Снимаем защитный кожух блока предохранителей, утопив защелку, и делаем следующие действия.
2. Визуально оцениваем кондицию внешне исправных изделий, проверяем их состояние на предмет участков обгораний, если требуется, меняем их на исправные детали, тестируем кондицию креплений и приводим их в рабочую позицию.
3. Плавкие предохранители схемы электрооборудования ВАЗ 2106 , нарисованные на защитном кожухе, помогут в выявлении цепи дефектов этого элемента энергоооборудования транспортного средства.

Эти элементы предохранения электрических цепей автомобиля подразделяются на следующие виды: предохранители, изготовленные из пластика и предохранители, изготовленные из керамики. Первые изделия не термоустойчивы, а вторые — несколько хрупкие. Хотя надежность обоих не вызывает сомнений, предпочтение следует отдать керамическим деталям.

Блок предохранителей евро стандарта является рестайлинговой версией этого элемента, причем доработку можно провести самостоятельно. Для установки предохранителей евро класса требуется приобрести аналогичное изделие от автомобиля ГАЗ 3110, однако схема предохранителей ВАЗ 2106 не соответствует номиналу тех устройств, которые применяются в «волговской» модели. Их необходимо заменить. Кроме этого, потребуется провод толщиной 2 мм для изготовления перемычек, термоусадочный материал толщиной 6 мм и необходимое количество разъемов специального типа.

1. Изготавливаем перемычки (нарезаем куски проводки, устанавливаем разъемы и обжимаем их концевые крепления).
2. Находим схему евро предохранитель для ВАЗ 2106.
3. Вставляем перемычки согласно найденной схеме.
4. Переходим к работе на транспортном средстве и начинаем со снятия аккумуляторных клемм, тем самым лишая питания энергосистему автомобиля.
5. Демонтируем прежний и закрепляем новый блок предохранителей, при этом сняв ставшие ненужными старые крепления в форме латинской «зет».
6. Определяемся с каналами входа и выхода блокового устройства, причем различить достаточно несложно: одноразъемные контакты — входные, двухразъемные — выходные.
7. Важное дополнение: в связи с близкой дислокацией контактов входящего и выходящего типа их необходимо заизолировать термоусадочным материалом.

По окончанию монтажа в следует адаптировать изделие под новый ложемент, т.к. он занимает гораздо меньше места, чем ранее установленный элемент энергообеспечения «шестерки». Вот такая схема евро предохранителей ВАЗ 210, переделанная из блока предохранителей «ГАЗовской» модели, применяется в современном варианте «шестерки».

Сложность состоит в том, что требуемых номиналов в 8 и 16 А достать практически невозможно, поэтому адаптируем под ближайшие параметры — 7,5 А (коричневой окраски) и 15 А (голубой окраски). Поэтому схема подключения предохранителей ВАЗ 2106 в обновленном варианте будет адаптирована под предохранители близких по номиналу величин силы тока . Именно такая схема будет работать значительно лучше предыдущих образцов.

предохранители. Схема предохранителей ВАЗ 2106

Электрические цепи потребителей ВАЗ 2106 защищаются предохранителями, расположенными в специальном блоке. Низкая надёжность плавких вставок приводит к периодическим неполадкам и сбоям в работе электроприборов. Поэтому иногда приходится менять как предохранители, так и сам блок на более надёжный. Ремонт и обслуживания устройства под силу выполнить каждому владельцу «Жигулей» без посещения автосервиса.

Причины выхода из строя предохранителей

Замена плавкой вставки

Как снять блок предохранителей «шестёрки»

Ремонт блока предохранителей

Евро блок предохранителей

Видео: замена блока предохранителей классических «Жигулей» на евро блок

Назначение предохранителей основного блока

На основном (верхнем) и дополнительном (нижнем) расположены предохранители:

1. F1, рассчитанный на максимальный ток 16 А, необходим для защиты цепей питания прикуривателя, звукового сигнала, плафонов освещения салона, часов, стоп-сигнала, светового оповещения об открытых дверях.
2. F2, ток срабатывания 8 А, позволяет защитить цепи стеклоочистителя и его реле, электромотора омывателя и отопителя.
3. F3, 8 Ампер, защищает цепь питания левой фары дальнего света и лампы контроля его включения.
4. F4, ток 8 А, правая фара (дальний).
5. F5, F6, 8 Ампер – левая и правая фары (ближний свет) соответственно.
6. F7 – габаритные огни (правый задний и левый передний), свет в багажном отделении, подсветка номера, комбинации приборов, прикуривателя. Номинальный ток 8 А.
7. F8 – габаритные огни (левый задний и правый передний), лампы под капотом и контрольная на приборной панели.
8. F9 – предназначен для защиты цепей питания указателей давления масла, температуры жидкости, уровня бензина, лампы резерва. От него же берет питание контрольная лампа, сигнализирующая о постановке на ручной тормоз, а также об аварийном уровне тормозной жидкости, отсутствии заряда аккумуляторной батареи, закрытии воздушной заслонки. Электромагнитный клапан ХХ, тахометр, лампы заднего хода, освещения бардачка, реле обогревателя заднего стекла, запитаны также от этого предохранителя.
9. Через предохранитель F10 идет питание на регулятор напряжения. Номинал – 8 Ампер.
10. F11, F12, F13 – резервные.

Типичные признаки неисправности предохранителя

• Предохранитель изменил цвет, видны точечные прострелы, преобладает черный цвет. Признак характерный для модулей старого образца. В новых такого нет, конструкция другая;
• На приборной панели сигнализирует индикатор о неисправности того или иного оборудования;
• Механизмы не активны при работающем двигателе, включенном зажигании, исправной аккумуляторной батареи;
• В салоне слышен запах горело, исходящий из места фиксации БП;
• Модули на ощупь горячие, с неестественной температурой.

Дополнительный блок предохранителей

1. F14 – предохранитель защиты силовой цепи обогревателя заднего стекла. Номинальный ток срабатывания 16 А.
2. F15 – электрический двигатель обдува радиатора охлаждения. Ток 16 А.
3. F16 – аварийная сигнализация и указатели поворотов.

При подключении нового блока обязательно используйте схему предохранителей ВАЗ-2106. Это позволит не перепутать элементы.

Как устроен стандартный предохранитель «шестерки»

Рассмотрим конструкцию и принцип действия штатной «шестерочной» плавкой вставки. В отличие от современного ножевого предохранителя она состоит всего из двух частей: ребристого пластикового цилиндра, выполняющего роль корпуса, и самой вставки из легкоплавкого металла, расположенной снаружи него. Контакты монтажного блока ВАЗ-2106 выполнены из меди (латуни) и также имеют открытое расположение. Такую конструкцию с точки зрения электротехники нельзя назвать ни надежной, ни безопасной, так как все токопроводящие элементы, по сути, никак не защищены.

Реле и предохранитель стеклоочистителя

Предохранители ВАЗ-2106 защищают цепи питания управлением электромагнитных реле. Одно из основных – это реле стеклоочистителя, питается через предохранитель F2. С его помощью дворники работают не постоянно, а прерывисто. Намного эффективнее проводить управление слаботочными цепями, нежели силовыми. Располагается реле под приборной панелью, в левой части салона автомобиля. Замена производится в таком порядке:

1. Демонтируйте уплотнитель на отбортовке стойки водительской дверцы.
2. Подденьте обивку и снимите ее.
3. Выньте держатели, установленные в боковой части. Держатели обязательно при монтаже установить новые.
4. Отогните шумоизоляцию.
5. Отсоедините колодку с проводами реле от основного жгута. Разъем располагается в нижней части приборной панели.
6. Выкрутите два самореза, которыми крепится корпус реле к кузову.

Сняв старое реле, установите на его место новое. Работа выполняется в обратной последовательности. Если замена предохранителей ВАЗ-2106, отвечающих за работу стеклоочистителя, не помогла, то обязательно проверьте целостность проводов и реле.

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы WebMoney https://www.webmoney.ru/

Указатели поворотов и аварийка

Один недостаток в автомобиле имеется – расположены предохранители ВАЗ-2106 в салоне, а вот реле разбросаны по всему моторному отсеку. Прерыватель, отвечающий за работу указателей поворотов, находится на перегородке в моторном отсеке напротив приборной панели. Основные поломки системы сигнализации:

1. Неисправен предохранитель F16. Проверьте его мультиметром, при необходимости замените.
2. Частое включение контрольной лампы говорит о том, что неисправен один из повторителей или указателей.
3. Неисправность реле приводит к полному выходу из строя системы оповещения.
4. Кнопка аварийной сигнализации при поломке не позволяет включить указатели.

Для замены необходимо снять приборный щиток, затем выкрутить гайку при помощи головки на 10. После этого отключаете колодку проводов и снимаете реле. Новое устанавливаете в обратном порядке.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Официальный сайт платежной системы PayPal https://www.paypal.com

Включение головного освещения

Для включения дальнего и ближнего света используются два реле, которые установлены в подкапотном пространстве, над правым брызговиком. Снимаются реле очень просто – достаточно отсоединить от него все провода и крестовой отверткой выкрутить саморез. Вместе с кронштейном к кузову крепится саморезом и наконечник провода массы.

Обязательно пометьте расположение проводов, прежде чем отключать их от электромагнитного реле. Можно отключать по одному провода, тут же устанавливать их на новое реле. Процедура замены несложная, поэтому выполнить ее можно за несколько минут. Если на реле не поступает напряжение, то нужно менять плавкие вставки. В схеме предохранителей ВАЗ-2106 элементы F3-F7 используются для защиты цепей питания ламп ближнего и дальнего света.

Реле ВАЗ 2106

Далее показано расположение и обозначение каждого заводского реле:

1. Регулятора напряжения, которое отвечает за правильную зарядку АКБ. Располагается на левом брызговике.

   Реле регулятора напряжения заряда АКБ
2. Включения вентилятора радиатора охлаждения. Находится тоже на левом брызговике, за расширительным бачком.

   Реле включения вентилятора радиатора охлаждения
3. Лампочка на приборной панели, которая показывает зарядку аккумулятора. Находится реле уже на правом брызговике.

   Реле лампочки зарядки аккумулятора
4. Ближнего и дальнего света фар. Находятся тоже на правом брызговике. Они идентичны и взаимозаменяемые.

   Реле ближнего и дальнего света фар
5. Реле поворотов и аварийной сигнализации. Находится за щитком приборов, приблизительно за тахометром.
6. Реле «дворников» — находится в левой боковине, под приборным щитком.

На видео, ниже, наглядно показано где находится какое реле.

Реле лампы заряда АКБ

Располагается это реле в подкапотном пространстве, над правым брызговиком. С его помощью производится включение лампы в приборной панели, если появляется поломка в цепи зарядки АКБ. Когда включено зажигание, лампа эта горит (зарядки нет). Как только будет запущен мотор, лампа должна потухнуть (если исправна цепь заряда). Если имеется неисправность, лампа будет гореть ярко или в половину накала.

Для замены необходимо выкрутить саморезы, которыми производится крепление электромагнитного реле к кузову. Под одной из проушин находится провод массы. Желательно провода отсоединять по одному, сразу же ставить их на новое реле. Установка нового элемента происходит в обратном порядке. Если не поступает питание на электромагнитное реле, то нужно искать неисправность в предохранителе F9. О том, какие предохранители на ВАЗ-2106 защищают те или иные цепи, было рассказано в начале.

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы Portmone https://www.portmone.com

Недостатки блока предохранителей старого образца

Владельцы шестерок знают, насколько неудобны контакты, в которые зажимаются предохранители. Очень часто элементы выпадают при езде по кочкам. Намного лучше смотрятся блоки с европредохранителями. Самое главное – такие плавкие вставки есть у всех, в любом магазине, поэтому в случае необходимости можно найти замену быстро.

Старайтесь использовать только предохранители. Нельзя ставить вместо них жучки (а старый блок это позволяет сделать). Например, монета достоинством в 2 рубля с легкостью выполняет функции предохранителя. Вот только опасно ее ставить – плавкая вставка не зря сгорает. Это говорит о том, что имеется в цепи питания короткое замыкание или превышена допустимая нагрузка. Установка жучков может привести к воспламенению проводов.

Тонкости и нюансы, о которых должен знать автолюбитель

• Расположение и номер модуля указан на крышке БП;
• Перед заменой модуля проверяйте оборудование, которое к нему подключено на исправность;
• Если модуль цел, а оборудование исправно, но ток не поступает, вероятнее всего повреждение в цепи электрического питания;
• Зажигание, реле активации электрического мотора вентилятора не защищены предохранителями;
• Если вместо оригинального модуля установить с меньшим номинальным током, то вероятнее всего, перегорит плавкая вставка. Это не является дефектом, а признаком того, что не соответствуют показатели напряжения;
• Установка модуля с большим номинальным током увеличит вероятность выхода из строя оборудования, которое закреплено за данным модулем;
• Категорически запрещено использовать фольгу в качестве проводника вместо БП;
• Если предохранитель с аналогичной силой тока тот час перегорел, значит в системе большие проблемы с напряжением. Обратитесь в СТО для проведения диагностических работ.

Установка нового блока

Чтобы использовать на ВАЗ-2106 предохранители нового образца, нужно установить вместо старого новый блок. Сделать это несложно, достаточно следовать советам.

Порядок такой:

1. Отключаете от аккумулятора минусовой провод.
2. Аккуратно выкрутите ключом на 10 старый блок. Не допускайте отсоединения проводов.
3. Отведите вниз блок.
4. Установите провода и перемычки по схеме.
5. Обратите внимание на то, что перемычки устанавливаются только на тех проводах, которые поступают из моторного отсека с напряжением.
6. Перемычки устанавливаются между выводами: 3 и 4, 5 и 6, 7 и 8, 9 и 10, 11 и 12, 12 и 13.
7. После этого снимаете со старого блока поочередно провода и устанавливаете их на новый.
8. Проверьте правильность всех подключений.

Обязательно удостоверьтесь в том, что предохранители защищают те цепи, которые и должны. Например, при извлечении F5 должна перестать гореть левая фара (ближний свет). При неверном подключении проверьте соединения и перемычки.

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Что должен знать о предохранителях водитель

Каждый автовладелец должен знать самую важную информацию о предохранителях, чтобы выявить причину поломки в той автомобильной системе, которая откажется ответить на приказ водителя:

1. Если предохранитель выйдет из строя, менять этот элемент на подручный предмет, к примеру, шуруп или винт, ни в коем случае не разрешается, так как такие действия не редко приводят к возгоранию.
2. После того как сработает предохранитель, нужно узнать, за какую цепь он отвечает:

• прикуриватель;
• свет или газ;
• поворотники.

Ваз — все о Sunset Drives и запасных лампочках • Petrolicious

By Petrolicious Productions

25 августа 2014 г.

Владелец и фотограф: Юрий Ильюгьев

год, Make и модель: 1971 Vaz 2101

Местоположение: Москва, Россия

I всегда любимы автомобили Но, но. со временем мои вкусы изменились от новых спортивных автомобилей до старых/молодых таймеров. Сегодня большинству автомобилей, которыми я увлечен, не менее двадцати лет. Тем не менее, я по-прежнему глубоко ценю современные технологии, и помимо ВАЗа у меня есть Subaru Impreza STi, а также полностью оригинальный седан BMW E36 M3. В целом, я бы сказал, что вырос со страстью, которая развилась естественным образом.

Мой брат нашел эту ВАЗ, и я купил ее у ветерана, который большую часть времени держал машину в своем гараже, поэтому с 1971 года она проехала всего 59 000 км. И это первая модель ВАЗ, когда-либо выпущенная. Тогда мастерство было намного лучше, поэтому качество сборки этого автомобиля намного выше по сравнению, например, с более поздним 21011.

Ваз 21011 внешне почти идентичен, за исключением некоторых деталей, но это автомобиль первого поколения (с конвейера) и сошел с завода в 1971. Несмотря на то, что у него есть много модификаций, таких как внешняя краска, диски и заниженная подвеска, двигатель находится в своем первоначальном, стоковом состоянии. Интерьер был переработан в тонкую черную кожу с сиденьями от более поздней модели. Я знаю, что многие пуристы против модов, но я решил придать ему индивидуальный подход и для всех модификаций использовал новые детали, чтобы сохранить оригиналы и иметь возможность вернуть машину в исходное состояние, когда захочу. к. Больше всего на свете я люблю ездить на нем летними вечерами по городу с очень низким трафиком на закате.

Однако, поскольку это русская машина, я могу рассказать вам несколько историй о проблемах с ней. Всегда есть мелочи, такие как лампочки, которые нужно заменить, поэтому у меня всегда есть коробка с лампочками. Недавно у меня тоже была течь в бензонасосе, на устранение которой у меня ушел целый день. Но, к счастью, запасных частей все еще в наличии, так что он снова работает отлично. Кроме того, у меня были проблемы с проводкой. С возрастом автомобиля проводка иногда становится немного смешной. В частности фонари. Часто поворотники мигают забавным образом или вообще не мигают. В целом машина отличная, но у нас в России есть маленькие недочеты и проблемы, связанные с автомобилями ВАЗ. Тем не менее, люди, которые водят их, знают о проблемах и обычно принимают их во внимание. Так что заниматься этими мелочами — часть вождения и владения ВАЗом. Другими словами, это часть развлечения.

Хотите увидеть свою старинную машину на Petrolicious? Для получения дополнительной информации нажмите здесь.

Метки Первое поколение/ Россия/ Русский Автомобиль/ Ваз 2101/ Юрий Ильягуев

Вступить в Общение

Рыночные находки Maserati Quattroporte с патиной

Избранное Ferrari Dino Competizione отличается, и это хорошо

Связанные

10

Автоспорт Приготовьтесь к квалификационным спринтерским гонкам Формулы-1 с обратной сеткой — возможно, они состоятся уже в следующем году

14 октября 2019 г.

16

Избранное Этот ранний Jaguar E-Type переехал в Москву

18 августа 2015 г.

1

Журнал Движимый дизайном: Chevrolet Camaro 1967 года выпуска

11 ноября 2014 г.

29

Избранное Lancia Rally Car наполовину практична, наполовину необрезана.

25 июня 2014 г.

14

Журнал Советский взгляд на автомобили, автомобильную безопасность и промышленность

23 января 2014 г.

14

Представления читателей 1968 ЗАЗ-965А Запорожец

25 сентября 2013 г.

Блок предохранителей на Москвич-408 412 | купить в Автоклассике.

Я согласен с пользовательским соглашением

Я согласен получать новости

• отремонтированный
• новый
• использовал
• нет

новый

Блок предохранителей в сборе

402-3722010

ЦЕНА

$ 10,37 Купить

КАТЕГОРИЯ

• ^{показать все автозапчасти}
• Body  ²⁷
• Body floor  ²
• Hatch covers and floor carpets in the rare part  ²
• Windshield and rear window  ²
• Windshield Wiper and Drive  ¹
• Windshield washer Moskvich 412 ¹
• Передняя часть кузова ¹
• Приборная панель ¹
• Задняя часть тела ¹
• Задняя часть кузова ¹
• ВЕРДАЯ ДВЕР ⁶
• Окно и регулятор спереди ¹
• Lock, Handless Hydles
• Lock, Handless Handles
• .
• Задняя дверь  ¹
• Ключи блокировки ручки и крышки багажника  ¹
• АКСЕССУАРЫ  ³
• Кузовные детали  ¹
• 6 декоративные надписи, бренды 60102 2
• капюшона, крылья, корпус радиатора ¹⁰
• Капюшон и фитинги ²
• Передний и задний и задний крыло ⁴
• Ярко -обработа 36
• ДВИГАТЕЛЬ ²¹
• ДВИГАТЕЛЬ, ASSY ⁴
• Монтинг двигателя ¹
• Двигатель Цилиндер. 0102 1
• Распределительный вал ⁶
• Всасывание масляного насоса и масляный насос двигателя ¹
• . Вторичный масляный фильтр ²
• . бак ²
• Бензонасос ²
• Карбюратор ³
• Детали карбюратора ¹
• СИСТЕМА ОХЛАЖДЕНИЯ 2 9 00103
• Radiator  ¹
• Cooling system pipelines, hoses and thermostat  ⁴
• Propeller pump of cooling system  ²
• Transmission  ¹²
• Clutch  ⁷
• Clutch gear  ³
• Привод выключения сцепления ⁴
• Коробка передач ²
• Механизм управления коробкой передач ¹
• Механизм управления четырехступенчатой ​​коробкой передач ¹
• Cardan drive  ¹
• Cardan shaft and universal joints  ¹
• Rear axle  ¹
• Final drive and rear-axle differential  ¹
• Gearbox shift mechanism with a control lever located on пол кузова Москвич 412 ¹
• Ходовая часть ¹⁵
• Рама, бамперы и брызговики двигателя ¹
• Траверса рамы №2 ¹
• Подвеска
• Передняя подвеска, Assy ¹
• Пружина, рулевое судно и рука ¹
• Пружина задней подвески ¹
• Амортизатор задний ¹
• Передний мост ⁵
• Поворотные рычаги и рулевые тяги ⁵
• Control
  mechanisms  ¹⁰
• Steering  ²
• STEERING  ²
• Brakes  ⁸
• Front wheel brake  ²
• Rear wheel breaking cylinder  ¹
• Brake master цилиндр ²
• Гидравлический привод тормоза Линия высокого давления ³
• Электрооборудование
  ³¹
• Электрооборудование ²³
• Сборка генератора генератора ²
• Ящик для управления напряжением ¹
• .
