Схема предохранителей и реле ВАЗ 2101, 21011, 21013, 2102

Электрооборудование автомобиля защищено десятью плавкими предохранителями, установленными под панелью приборов с левой стороны рулевой колонки. Цепь заряда аккумуляторной батареи, цепи зажигания и пуска двигателя не защищены предохранителями.

№	А	Назначение
1	16	Плафоны Звуковые сигналы Штепсельная розетка Прикуриватель Лампы стоп-сигнала
2	8	Стеклоочиститель и реле стеклоочистителя Электродвигатель отопителя Электродвигатель омывателя ветрового стекла (ВАЗ-21011, 21013)
3	8	Левая фара (дальний свет) Контрольная лампа включения дальнего свет
4	8	Правая фара (дальний свет)
5	8	Левая фара (ближний свет)
6	8	Правая фара (ближний свет)
7	8	Левый передний фонарь (габаритный свет) Левая фара (габаритный свет; ВАЗ-21011, 21013) Контрольная лампа габаритного света Правый задний фонарь (габаритный свет) Лампа освещения багажника Лампа фонаря освещения номерного знака Фонарь освещения номерного знака (ВАЗ-2101) Лампа освещения комбинации приборов
8	8	Правый передний фонарь (габаритный свет) Правая фара (габаритный свет; ВАЗ-21011, 2101) Лампа фонаря освещения номерного знака Лампа освещения прикуривателя Левый задний фонарь (габаритный свет) Подкапотная лампа
9	8	Контрольная лампа давления масла Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Контрольная лампа стояночного тормоза и уровня тормозной жидкости Указатели поворота и соответствующая контрольная лампа Контрольная лампа заряда аккумуляторной батареи Фонарь заднего хода Лампа вещевого ящика
10	8	Регулятор напряжения Обмотка возбуждения генератора

Реле в подкапотном пространстве

№	Реле
1	Реле сигнализатора заряда аккумуляторной батареи (РС-702)
2	Реле включения дальнего света фар (ВАЗ-21011 и BA3-21013)
3	Реле включения ближнего света фар (ВАЗ-21011 и BA3-21013)

1) Реле РС-702 служит для включения контрольной лампы на щитке приборов, когда напряжение генератора недостаточно для заряда аккумуляторной батареи.

2) Фары. На автомобилях 2101 и 2102, а также на 21011 выпуска до 1980 г. фары включаются переключателем, расположенным на рулевой колонке, при включенном выключателе наружного освещения. На автомобилях 21011 выпуска с 1980 г. и на 21013 фары включаются этими же выключателями, но через вспомогательные реле.

Реле указателей поворота и аварийной сигнализации

Реле указателей поворота и аварийной сигнализации (РС-491) расположено на щите передка под комбинацией приборов

Реле стеклоочистителя

Реле (РС-514) находится на левой водительской стойке под торпедо за утеплителем.

Схема предохранителей и реле ВАЗ 2101 (21011 / 21013 / 2102)

№	А	Назначение
1	16	Плафоны Звуковые сигналы Штепсельная розетка Прикуриватель Лампы стоп-сигнала
2	8	Стеклоочиститель и реле стеклоочистителя Электродвигатель отопителя Электродвигатель омывателя ветрового стекла (ВАЗ-21011, 21013)
3	8	Левая фара (дальний свет) Контрольная лампа включения дальнего свет
4	8	Правая фара (дальний свет)
5	8	Левая фара (ближний свет)
6	8	Правая фара (ближний свет)
7	8	Левый передний фонарь (габаритный свет) Левая фара (габаритный свет; ВАЗ-21011, 21013) Контрольная лампа габаритного света Правый задний фонарь (габаритный свет) Лампа освещения багажника Лампа фонаря освещения номерного знака Фонарь освещения номерного знака (ВАЗ-2101) Лампа освещения комбинации приборов
8	8	Правый передний фонарь (габаритный свет) Правая фара (габаритный свет; ВАЗ-21011, 2101) Лампа фонаря освещения номерного знака Лампа освещения прикуривателя Левый задний фонарь (габаритный свет) Подкапотная лампа
9	8	Контрольная лампа давления масла Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Контрольная лампа стояночного тормоза и уровня тормозной жидкости Указатели поворота и соответствующая контрольная лампа Контрольная лампа заряда аккумуляторной батареи Фонарь заднего хода Лампа вещевого ящика
10	8	Регулятор напряжения Обмотка возбуждения генератора

Реле в подкапотном пространстве

№	Реле
1	Реле сигнализатора заряда аккумуляторной батареи (РС-702)
2	Реле включения дальнего света фар (ВАЗ-21011 и BA3-21013)
3	Реле включения ближнего света фар (ВАЗ-21011 и BA3-21013)

Реле указателей поворота и аварийной сигнализации

Реле стеклоочистителя

Реле (РС-514) находится на левой водительской стойке под торпедо за утеплителем.

расположение, фото, схема, какой за что отвечает

Система электрооборудования любого автомобиля оснащается специальными защитными элементами — предохранителями. Посредством плавких вставок обеспечивается защита электрической проводки по цепи того или иного потребителя от неисправностей и предотвращается её самовозгорание. Владельцы ВАЗ 2101 должны уметь определять возможные неполадки блока предохранителей и устранять их своими руками, тем более что для этого не требуются специальные инструменты и навыки.

Предохранители ВАЗ 2101

Одним из важных элементов электрического оснащения ВАЗовской «копейки» являются предохранители. Исходя из названия становится понятным, что эти детали защищают электрические цепи и электроприборы от высоких нагрузок, принимая высокий ток на себя и исключая перегорание автомобильной электропроводки.

На ВАЗ 2101 установлены керамические предохранители, которые конструктивно имеют перемычку из лёгкого сплава, рассчитанную на определённый ток. Когда проходящий по цепи ток превышает номинал предохранителя, происходит перегорание перемычки с одновременным размыканием ветви электропроводки. Помимо защитной функции, плавкие вставки являются своеобразным элементом контроля неисправностей потребителей транспортного средства.

На ВАЗ 2101 в зависимости от блока предохранителей могут быть установлены цилиндрические и ножевые плавкие вставки

Неисправности и ремонт блока предохранителей

Электрооборудование ВАЗ 2101 защищается посредством блока предохранителей из десяти элементов, установленных под приборной панелью с левой стороны рулевой колонки.

На рассматриваемой модели отсутствует защита цепи заряда АКБ, зажигания и пуска силового агрегата плавкими вставками.

Блок предохранителей на ВАЗ 2101 расположен под приборной панелью с левой стороны рулевой колонки

Как определить сгоревший предохранитель

Если на вашей «копейке» перестал функционировать один из электроприборов, например, моторчик печки, фары, дворники, то в первую очередь нужно проверить, в каком состоянии находятся предохранители. Сделать это довольно просто путём осмотра деталей на предмет перегорания. У вышедшего элемента плавкая перемычка будет перегоревшей (разорванной). Если у вас стоит блок предохранителей новой модификации, то определить исправность плавкой вставки можно также путём визуального осмотра.

Определить целостность ножевого или цилиндрического предохранителя можно путём визуального осмотра

Кроме этого, можно воспользоваться мультиметром, выбрав предел измерения сопротивлений. Прибор позволит точно определить исправность защитного элемента.

У вышедшего из строя предохранителя сопротивление будет бесконечно большим, у рабочего — нулевым. Во время замены плавкой вставки или при проведении ремонтных работ с рассматриваемым блоком нелишним будет проверить предохранители на соответствие номиналу согласно таблице.

При проверке предохранителей важно знать номинал элемента и с какой стороны начинается нумерация

Таблица: какой предохранитель за что отвечает

Почему перегорает плавкая вставка

На ВАЗ 2101 установлено не столь мощное электрооснащение. Однако во время эксплуатации автомобиля с электрооборудованием могут возникать различные неисправности. Довольно часто в той или иной цепи происходят поломки, иногда сопровождающиеся коротким замыканием. Кроме этого, есть и другие причины повреждения плавких вставок:

резкое увеличение силы тока в цепи;
выход из строя одного из электроприборов в автомобиле;
неправильный ремонт;
заводской брак.

Замена защитного элемента

При выходе предохранителя из строя, он подлежит только замене. Какие-либо действия по его восстановлению не предусмотрены. Чтобы заменить неисправный элемент, необходимо большим пальцем правой руки нажать на нижний контакт соответствующего предохранителя и левой рукой изъять сгоревшую плавкую вставку. После этого на её место устанавливают новую деталь.

Для замены сгоревшего предохранителя достаточно изъять старый элемент из зажимов и установить новый

Как заменить блок предохранителей «копейки»

Причины, по которым может потребоваться снятие и замена блока предохранителей, могут быть разными, например, оплавление контактов и корпуса, реже — механические дефекты в результате удара.

При повреждении блока предохранителей его необходимо заменить на исправный

Довольно часто предохранительную планку на ВАЗ 2101 снимают для замены на более современный блок, который оснащён ножевыми защитными элементами. Такой узел отличается более высокой надёжностью и удобством при обслуживании. Снятие и замена старого блока выполняется при помощи следующих инструментов и материалов:

рожковый ключ на 8;
плоская отвёртка;
кусок провода для изготовления перемычек;
разъёмы «мама» на 6,6 мм в количестве 8 шт. ;
новый блок предохранителей.

Демонтаж и замену производим в таком порядке:

Отключаем массу на аккумуляторе.
Подготавливаем 4 перемычки для соединения.
Для установки флажкового блока предохранителей необходимо подготовить перемычки
Устанавливаем перемычки в новом блоке, соединяя между собой плавкие вставки в таком порядке: 3–4, 5–6, 7–8, 9–10.
Перед установкой блока предохранителей нового образца необходимо соединить определённые контакты между собой
Снимаем пластиковую крышку, поддев её сверху плоской отвёрткой.
Ключом на 8 откручиваем крепление старого блока и снимаем его со шпилек.
Блок предохранителей удерживается двумя гайками на 8, отворачиваем их (на фото для примера блоки предохранителей ВАЗ 2106)
Последовательно снимаем со старого устройства клеммы и устанавливаем их на новый блок.
Переподключаем клеммы со старого блока на новый
Фиксируем минусовую клемму на аккумуляторе.
Проверяем работу потребителей. Если всё функционирует, монтируем блок на своё место.
Монтируем новый блок предохранителей на шатное место

Видео: замена блока предохранителей на ВАЗовской «классике»

Ремонт блока предохранителей

Если в предохранительном блоке возникают неполадки, нормальная эксплуатация «копейки» становится проблематичной или вовсе невозможной. В этом случае требуется найти причину возникновения неисправностей. Преимуществом ВАЗ 2101 является то, что на этой модели установлена всего одна предохранительная планка. По своей конструкции она состоит из таких элементов:

пластмассовый корпус;
предохранители с держателями;
пластмассовая крышка.

Любые ремонтные работы с рассматриваемым блоком необходимо проводить с соблюдением следующих рекомендаций:

бортовая сеть должна обесточиваться посредством снятия клемм с АКБ;
демонтаж любых пластиковых элементов необходимо проводить аккуратно, поскольку есть вероятность их повреждения;
в процессе замены сгоревших предохранителей нельзя использовать элементы большего или меньшего номинала, а также задействовать вместо них проволоку или монеты.

Вместо предохранителей нельзя использовать монеты и проволоку

Если после установки новой плавкой вставки она снова перегорает, то проблема может быть в следующих частях электроцепи:

проводке;
потребителе;
генераторе или АКБ;
в самом блоке предохранителей.

Для рассматриваемого узла классических «Жигулей» характерна такая частая неисправность, как окисление контактов и самих защитных элементов. Проявляется неполадка в виде отказа или перебоев в работе того или иного прибора. Устраняют её путём последовательного снятия предохранителей и зачистки контактов мелкой наждачкой с целью удаления слоя окиси.

Нормальная работа предохранительной планки возможна только при правильном функционировании всех электроприборов и отсутствии любых дефектов в электрической цепи.

После ознакомления с назначением, неисправностями блока предохранителей ВАЗовской «копейки» и их устранением, выполнить ремонт либо замену рассматриваемого узла не составит труда. Главное, своевременно и правильно производить замену вышедших из строя предохранителей на детали с номиналом, соответствующим защищаемой цепи. Только в этом случае система электрооборудования автомобиля будет работать исправно, не доставляя проблем владельцу.

Схема блока предохранителей ВАЗ 2101: защита по всем направлениям

ВАЗ 2101 или же попросту «Жигули» — это автомобиль-легенда. Даже сегодня многие автомобилисты бережно хранят свои первые «копейки» в гараже или на даче, и те, на удивление, вполне способны к самостоятельному передвижению. Разумеется, если их владелец в состоянии провернуть хотя бы простейший собственноручный ремонт.

1 (16 А) – звуковой сигнал, лампы стоп-сигналов, плафоны внутри салона, прикуриватель розетка переносной лампы. 2 (8 А) – электродвигатель отопления, реле стеклоочистителя, двигатель омывателя ветрового стекла. 3 (8 А) – дальний свет левой фары, контрольная лампа дальнего света. 4 (8 А) – дальний свет правой фары.
5 (8 А) – ближний свет левой фары. 6 (8 А) – ближний свет правой фары. 7 (8 А) – габаритный свет левого подфарника, габаритный свет правого заднего фонаря, контрольная лампа габаритов, лампа подсветки панели приборов, фонарь подсветки номерного знака, лампа освещения внутри багажника. 8 (8 А) – габаритный свет правого подфарника, габаритный свет левого заднего фонаря, лампа прикуривателя, лампа освещения моторного отсека. 9 (8 А) – датчик температуры охлаждающей жидкости, датчик уровня топлива и контрольная лампа резерва, лампа давления масла, лампа стояночного тормоза и указатель уровня тормозной жидкости, лампа уровня зарядки аккумуляторной батареи, указатели поворотов и их контрольная лампа, фонарь освещения заднего хода, лампа вещевого отделения («бардачок»). 10 (8 А) – генератор (обмотка возбуждения), регулятор напряжения.

В «копейке», в отличие от более поздних моделей, всего один блок предохранителей. И одновременно, для своего времени – это уже солидный шаг вперёд. Собрать все предохранители в один блок, сделать доступ к нему простым и удобным – именно с этого начинался отечественный автопром, пусть и мобилизованный к действию иностранными образцами.

Блок предохранителей состоит из следующих делателей – пластмассовых корпуса и крышки – и держателей, в которых, собственно говоря, и закрепляются предохранители. И если двигатель вдруг перестал заводиться, или не работают стеклоочистители, самое время заглянуть в схему блока предохранителей ВАЗ 2101, чтобы разобраться, какой именно предохранитель отвечает за тот или иной блок. И проверить работоспособность предохранителя – в первую очередь. Вполне может быть, что более существенного ремонта и замены запчастей не потребуется. К слову, схема предохранителей в «копейке» — односторонняя, то есть, все отрицательные выводы подсоединяются к кузову.

Следует отметить, что ВАЗ 2101 разнообразием электрооборудования своих владельцев не баловал, поэтому на всё про всё оказалось достаточно десяти предохранителей, которые отвечали за все основные узлы электросети. Из всех предохранителей «копейки» только первый, отвечающий за звуковой сигнал, прикуриватель, внутреннее освещение салона и стоп-сигналы, имел мощность в 16 ампер, все остальные ограничивались восемью. При этом, как и в более поздних моделях, выбирать более мощные предохранители не рекомендуется, если только вы не проводите полноценную модернизацию всего автомобиля.

Первые счастливые владельцы «копеек» считали ненужным использовать крышку блока (всё равно проводить замену предохранителей приходилось весьма часто), однако достаточно скоро убедились в том, что закрытая крышка всё-таки значительно продляет жизнь всему блоку предохранителей, защищая его от механических повреждений.

Располагается монтажный блок в «копейке» под панелью, расположенной рядом с водительским местом.

С этой статьей так же читают:

Замена предохранителей ваз 2101 своими руками

ВАЗ 2101

В этой статье, наглядно, с использованием фото предоставлены материалы о том, как правильно производится замена предохранителей на ваз 2101. Кроме того в статье подробно изложены особенности конструкции монтажного блока данной модели автомобиля и предоставлены методические указания по обслуживанию и замене блока предохранителей.
Автомобиль «Жигули» давно уже перешёл в ранг культовой модели отечественного автопрома. Эта легендарная машина в своё время завоевала сердца многих автолюбителей.
И, что самое интересное, многие автовладельцы, приобретя сегодня достаточно дорогую современную модель автомобиля, продолжают хранить у себя любимую «копейку» и бережно за ней ухаживают. Однако многим автомобилистам эта машина до сих пор служит верой и правдой.
И, не смотря на возраст, выглядят эти машины отменно и находятся в прекрасном состоянии. Всё это благодаря своевременному техническому обслуживанию и качественному ремонту.
Но в большей мере в данном случае играет роль само отношение водителя к своему автомобилю. Далее предлагается рассмотреть особенности обслуживания конкретного узла в этом автомобиле,а именно – блок предохранителей.

Назначение блока предохранителей

Блок предохранителей ВАЗ 2101

Блок предохранителей это важнейший узел в электрической цепи автомобиля, который объединяет в себе все предохранительные разъёмы. Основное его назначение состоит в том, чтобы создать водителю удобные условия для замены перегоревших предохранителей.
Согласитесь, если предохранители будут не в одном месте, а будут расставлены по всей машине, то это создаст определённое затруднение при их проверке.Рассмотрим отдельную ситуацию.
Допустим двигатель автомобиля, по неизвестной нам причине не запускается. В данном случае, первое, что надо сделать – это проверить состояние предохранителей.
Открыв крышку блока, мы можем быстро обнаружить перегоревший предохранитель и заменить его. Вот таким образом инженерная мысль, создавшая данный узел, помогает нам в кратчайшие сроки выйти из таких нестандартных ситуаций.
Кстати – это не единственный вариант, когда проверка блока предохранителей позволяет быстро решить проблему.
В заключение данного раздела добавим, что блок состоит из следующих деталей:

Пластмассовый корпус блока.
В корпусе закреплены держатели предохранителей.
Пластмассовая крышка корпуса.

Находится блок предохранителей в салоне машины, со стороны водителя под панелью.

Рекомендация: Настоятельно рекомендуется беречь блок от механических повреждений. Предохранители всегда должны быть закрыты крышкой во избежание замыкания электрической цепи.

Зачем нужны предохранители

«Где тонко, там и рвётся» — именно так гласит народная мудрость. В данном случае она вполне подходит для определения главной задачи, которую выполняет автомобильный предохранитель.
Если быть более конкретным, то предохранитель служит для размыкания электрической цепи, в которой по определённым причинам значительно увеличилась сила тока. Это необходимо для того, чтобы избежать короткого замыкания, которое может привести к возгоранию и пожару в автомобиле.
Каждый отдельный предохранитель в блоке выполняет свою определённую задачу по защите конкретного агрегата или электроустройства. Ниже приводится перечень назначений каждого предохранителя.

Блок предохранителей

1 (16 А) – звуковой сигнал, лампы стоп-сигналов, плафоны внутри салона, прикуриватель розетка переносной лампы.
2 (8 А) – электродвигатель отопления, реле стеклоочистителя, двигатель омывателя ветрового стекла.
3 (8 А) – дальний свет левой фары, контрольная лампа дальнего света.
4 (8 А) – дальний свет правой фары.
5 (8 А) – ближний свет левой фары.
6 (8 А) – ближний свет правой фары.
7 (8 А) – габаритный свет левого подфарника, габаритный свет правого заднего фонаря, контрольная лампа габаритов, лампа подсветки панели приборов, фонарь подсветки номерного знака, лампа освещения внутри багажника.
8 (8 А) – габаритный свет правого подфарника, габаритный свет левого заднего фонаря, лампа прикуривателя, лампа освещения моторного отсека.
9 (8 А) – датчик температуры охлаждающей жидкости, датчик уровня топлива и контрольная лампа резерва, лампа давления масла, лампа стояночного тормоза и указатель уровня тормозной жидкости, лампа уровня зарядки аккумуляторной батареи, указатели поворотов и их контрольная лампа, фонарь освещения заднего хода, лампа вещевого отделения («бардачок»).
10 (8 А) – генератор (обмотка возбуждения), регулятор напряжения.

Примечание: Настоятельно рекомендуется устанавливать предохранители, соответствующие необходимому номиналу.
Если положено ставить предохранитель на 8 А, следовательно, такой предохранитель и нужно поставить. Ни в коем случае нельзя заменять его предохранителем на 16 А.

Следует отметить, что схема электрооборудования автомобиля ваз 2101 – односторонняя. Это означает, что все отрицательные провода от электроустройств и электроагрегатов подсоединены к кузову машины, то есть к «массе».
Как было уже упомянуто, предохранители выполняют защитную роль в электроцепи и если они перегорают их естественно необходимо заменить. Заменить предохранитель можно самому, то есть своими руками.
Но для этого необходимо в первую очередь определить, что предохранитель действительно перегорел. Это можно сделать двумя способами – визуально и с помощью прибора (тестер).

Предохранители

На фотографии выше показано, как выглядит перегоревший предохранитель в сравнении с исправным устройством. Перегоревший изображён с левой стороны.
На фотографии чётко видно, что, по сравнению с исправным, у него перегорела перемычка. Однако не всегда разрыв электроцепи может произойти из-за перегорания перемычки.
Могут просто окислиться вставные ножи устройства и тогда его проверку необходимо проводить с помощью тестера. Если вы самостоятельно не можете это выполнить, обратитесь в сервисный центр.

Примечание: Прежде чем менять предохранитель, необходимо выяснить причину его выхода со строя.
А для этого рекомендуется просмотреть всю цепь, в которую он включён. В особенности тщательно необходимо просмотреть агрегаты и устройства, за сохранность которых он отвечает.

Как поменять блок предохранителей на ваз 2101

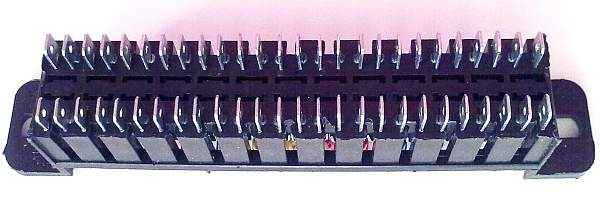

Новый блок предохранителей

Причина, по которой потребовалась замена блока предохранителей ваз 2101, может быть разной.

Это может быть и механическое повреждение вследствие удара или же расплавление корпуса из-за перегрева держателей предохранителей.
Но чаще всего меняют старый блок на блок новой модификации. Блоки нового типа гораздо надёжнее и удобнее в обслуживании.
Конечно же, цена их – оставляет желать лучшего. Однако такая замена блока позволит вам избавиться от многих проблем и надолго.
Ниже предложенная инструкция поможет вам выполнить необходимую замену.
Для того, чтобы заменить блок, необходимо выполнить следующее:

Прежде всего, необходимо отсоединить провод от «минусовой» клеммы аккумулятора.
Затем необходимо подготовить 4 перемычки.
Перемычки устанавливаем на новом блоке, замыкая предохранители в таком порядке: 3-4, 5-6, 7-8, 9-10.
Далее ключом R8 отвинчиваем гайки крепления блока.
Затем блок снимаем с установочного места, но провода не отсоединяем.
Далее последовательно, в установленном порядке, переподсоединяем провода со старого блока на новый блок предохранителей.
Подсоединив провод «минусовой» клеммы проверяем работоспособность электрических устройств и агрегатов цепи.
Если все работает, устанавливаем блок предохранителей на штатное место и закрепляем его.

Рекомендация: Обязательно убедитесь в надёжности соединения проводов с держателями предохранителей.

Предоставленное видео, в наглядной форме, поможет вам лучше понять расположение и устройство блока предохранителей.

Схема предохранителей ВАЗ 2106 — 1 ответ

1) 1. Звуковой сигнал, 2. Штепсельная розетка, 3. Прикуриватель, 4. Часы, 5. Лампочка сигнала торможения, 6. Плафоны освещения;

2) 1. Реле дворников, 2. Моторчик печки, 3. Моторчики дворников и омывателя;

3) 1. Дальний свет левых фар, 2. Лампа сигнала включения дальнего света;

4) Дальний свет правых фар;

5) Ближний свет левой фары;

6) 1. Ближний свет правой фары, 2. Задний противотуманник;

7) 1. Габариты (левый подфарник, правый задний фонарь), 2. Подсветка багажника, 3. Подсветка прикуривателя, 4. Правый фонарь подсветки номеров, 5. Подсветка приборов;

8) 1. Габариты (правый подфарник, левый задний фонарь), 2. Левый фонарь подсветки номеров, 3. Подкапотная лампа, 4. Лампа сигнала включения габаритов;

9) 1. Лампа давления масла, 2. Указатель температуры ОЖ, 3. Указатель уровня топлива, 4. Лампа заряда аккумулятора, 5. Сигнализаторы поворотов, 6. Обмотка реле реле обогрева заднего стекла, 7. Сигнализатор положения возд. заслонки карбюратора;

10) 1. Регулятор напряжения, 2. Обмотка возбуждения генератора;

11) Предохранители F11, F12, F13 — резервные, для дополнительных устройств;

12) Элемент обогрева заднего стекла;

13) Электромоторчик вентилятора системы охлаждения;

14) Указатели поворотов в режиме аварийной сигнализации.

Блок предохранителей ВАЗ 2106 довольно прост и не содержит никаких диодов, монтажных плат и прочих наворотов присущих более современным автомобилям.

Срабатывание предохранителей довольно частое явление. Но торопится менять пред не стоит. Предварительно нужно узнать, за что отвечает этот предохранитель (в чем поможет картинка) и выяснить, почему он сгорел. После того, как причина короткого замыкания определена и устранена — можно ставить новый предохранитель.

КЗ может привести к тому, что оплавится токопроводящий участок преда. Если же оплавилась пластмассовая вставка, это свидетельствует о перегрузке цепи, которую эта вставка защищает или о плохом контакте в гнезде.

Менять предохранители на монетки, шурупы и «жучки» ох как не стоит, это значительно увеличивает риск возникновения пожара. Нагружать на один предохранитель множество приборов (подогрев, магнитолу и т.д.) тоже лишнее.

Возможно, также полезным будет узнать ответы на вопросы:

Какие предохранители ставить на ВАЗ 2106?

Где расположены предохранители на ВАЗ 2106?

Предохранители автомобиля ВАЗ 2103 | ВАЗ 2106

4. Предохранители

Блок реле и предохранителей расположен в салоне под приборной панелью слева.
При отказе любого устройства или прибора, входящего в состав электрического оборудования Вашего автомобиля, необходимо в первую очередь проверить исправность соответствующих предохранителей. Для этого найти предохранитель (или предохранители), который защищает цепь отказавшего устройства или прибора.
Примечание
Схема расположения предохранителей в блоке показана на крышке блока предохранителей.

Обозначения предохранителей

Номер предохранителя/ Номинальный ток	Наименование
1/16 А	Освещение салона. Звуковой сигнал. Штепсельная розетка. Прикуриватель. Стоп-сигналы. Часы. Аварийная сигнализация.
2/8 А	Стеклоочиститель. Электродвигатель отопителя. Электродвигатель омывателя ветрового стекла.
3/8 А	Левые фары: дальний свет. Сигнализатор включения дальнего света.
4/8 А	Правые фары: дальний свет.
5/8 А	Левые фары: ближний свет.
6/8 А	Правые фары: ближний свет.
7/8 А	Левый передний фонарь габаритного света. Сигнализатор габаритного света. Правый задний фонарь габаритного света. Лампа освещения багажного отделения. Подсветка номерного знака. Лампы освещения приборов.
8/8 А	Правый передний фонарь габаритного света. Подсветка номерного знака. Лампа освещения прикуривателя. Левый задний фонарь габаритного света. Лампа освещения подкапотного пространства.
9/8 А	Обмотка реле обогрева заднего стекла. Сигнализатор давления масла. Указатель давления масла. Указатель уровня топлива с контрольной лампой запаса. Указатель температуры охлаждающей жидкости. Сигнализатор включения стояночного тормоза и уровня тормозной жидкости. Указатели поворота. Сигнализатор указателей поворота. Сигнализатор разряда аккумуляторной батареи. Сигнализатор управления воздушной заслонкой карбюратора (подсоса). Запорный клапан карбюратора. Фонарь заднего хода. Тахометр. Лампа освещения перчаточного ящика.
10/8 А	Обмотка возбуждения генератора. Регулятор напряжения.
11/8 А	Запасной
12/8 А	Запасной
13/8 А	Запасной
14/16 А	Обогрев заднего стекла
15/16 А	Электродвигатель вентилятора системы охлаждения
16/8 А	Аварийная сигнализация

Расположение предохранителей, защищающих конкретные электрические цепи, указывается на крышке блока предохранителей. Необходимо проверить, прежде всего, исправность предохранителей отказавшего электрооборудования, а затем и всех остальных предохранителей. Если все предохранители в порядке, то причина неисправности заключается в чем-то другом. Заменить перегоревшие предохранители и проверить функционирование отказавших устройств автомобиля.
Примечание
Цепи электрооборудования двигателя (система зажигания, система пуска и система зарядки), реле включения дальнего света фар и реле включения электродвигателя вентилятора не защищены предохранителями.
1. Повернуть ключ в замке зажигания в положение LOCK (0). Убедиться в том, что передние фары и все остальные потребители электроэнергии выключены.
2. Снять крышку блока предохранителей, поддев ее отверткой.
3. Визуально проверить исправность всех предохранителей, которые расположены в блоке предохранителей. Признаком неисправности предохранителя является перегоревшая плавкая вставка, которая расположена по бокам изолятора. Для извлечения предохранителей необходимо отжать любую из клемм и снять предохранитель.
4. Установить вместо перегоревшего предохранителя запасной, рассчитанный на такое же или меньшее значение номинального тока.
Возможно, у вас с собой в дороге не окажется запасных электрических предохранителей, и вы не сможете продолжать движение с неисправным электрооборудованием. В этом случае рекомендуем временно заменить перегоревший предохранитель исправным, взяв его из другого гнезда коробки предохранителей. Для замены следует использовать предохранитель, рассчитанный на такую же или меньшую величину номинального тока. Взять предохранитель цепи аудиосистемы, прикуривателя или любого другого электрического прибора, без которого можно обойтись некоторое время.
Примечание
Если вместо перегоревшего Вы установите предохранитель, рассчитанный на меньший номинальный ток, то новый предохранитель может сразу же перегореть. Это не является признаком неисправности электрооборудования автомобиля. При первой возможности следует установить новый предохранитель с требуемым номиналом силы тока.

ВНИМАНИЕ
Замена перегоревшего предохранителя новым, с более высоким номиналом силы тока, значительно увеличивает вероятность выхода из строя электрооборудования автомобиля из-за перегрузки. Поэтому, при отсутствии нужного запасного предохранителя, следует устанавливать предохранитель с меньшим значением номинального тока, по сравнению с заменяемым.
Запрещается использовать вместо предохранителей кусочки фольги или проволоки, поскольку это не только увеличит вероятность выхода из строя электрооборудования автомобиля вследствие перегрузки, но и может стать причиной возгорания электропроводки.
5. Если запасной предохранитель с требуемым значением номинального тока быстро перегорел, это свидетельствует о наличии серьезной неисправности электрооборудования автомобиля. Оставить перегоревший предохранитель в гнезде и обратиться на сервисную станцию для проверки и ремонта электрооборудования автомобиля.

Лада Нива — схема предохранителей

Год выпуска:

Панель предохранителей в панели приборов

Электрооборудование автомобиля защищено предохранителями, расположенными под панелью приборов слева от рулевой колонки.

Лада Нива — схема блока предохранителей

№	А	Защищенные цепи
1	16	Лампы освещения салона, Звуковые сигналы, Патрон контрольной лампы, Прикуриватель, Лампы стоп-сигнала
2	8	Стеклоочиститель и его реле, Электродвигатель обогревателя, Электродвигатель омывателя лобового стекла, Реле стеклоочистителя и омывателя фар (с выключателем стеклоочистителя и омывателя фар не нажаты), Электродвигатели очистителя фар во всех положениях щетки стеклоочистителя, кроме исходного положения
3	8	Л.H. фара (дальний свет) и контрольная лампа
4	8	Правая фара (дальний свет)
5	8	Левая фара (ближний свет)
6	8	Правая фара (ближний свет)
7	8	Левый габаритный свет (габаритный свет), Контрольная лампа габаритного света, Правый задний фонарь (габаритный свет), Правый фонарь номерного знака
8	8	Р.Габаритный фонарь (габаритный свет), Фонарь номерного знака левый, Фонарь прикуривателя, Задний фонарь левый (габаритный свет), Фонари приборной панели
9	8	Манометр и контрольная лампа давления масла, Указатель температуры охлаждающей жидкости, Указатель уровня топлива с контрольной лампой низкого уровня топлива, Контрольная лампа стояночного тормоза, Контрольная лампа низкого уровня тормозной жидкости, Указатели поворота и контрольная лампа, Предупреждение о воздушной заслонке карбюратора лампа, Контрольная лампа отсутствия заряда аккумулятора, Запорный клапан карбюратора, Тахометр, Задний фонарь (фонарь заднего хода), Контрольная лампа блокировки дифференциала
10	8	Регулятор напряжения, Обмотка возбуждения генератора
11	–	–
12	8	Стеклоочиститель и омыватель фар (при нажатой кнопке управления), Электродвигатель омывателя фар, Электродвигатели очистителя фар при запуске и при прохождении щеток стеклоочистителя через исходное положение.
13	–	–
14	–	–
15	–	–
16	8	Выключатель аварийного света и указатели поворота в режиме бедствия

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

Запчасти на Лада Нива 4х4 | Жгут / трос на Лада 2106 в сборе, НОВИНКА !!!

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива.В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое. У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Можно найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска

Продольный стержень, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы

Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, отражатель, лампа накаливания, задний фонарь, отражатели, стёкла, поворотники, габаритные огни, подсветка номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные тормоза, Тормозные цилиндры, Тормозные колодки
Уплотнения + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Уплотнение коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

9000 4 Электрооборудование, предохранители, кабели, переключатели
Подвеска / амортизатор для Лада и Лада Нива

Бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива

Масляный фильтр, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива

Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
Детали для салона Лада Нива

Стекло, окна, раздвижные окна, резиновые прокладки и все остекление, механизм стеклоподъемника, оконная ручка, карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, руль
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер.Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛЬНАЯ Лада Нива

Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветровой дефлектор, Сумасшедшая гвардия, Эмблема, Шильдик, Спортивное рулевое колесо, Ступица рулевого колеса
Мыть Лада Нива

Бачок омывателя, насос для бачка омывателя, дворник, рычаг дворника
Лада Нива Tool Shop

Инструменты, оборудование для мастерской
Зажигание, распределитель, свечи зажигания, катушка зажигания

Провода зажигания, свечи зажигания, зажигание, катушка зажигания, зажигание, взорвалось

В нашем интернет-магазине вы найдете практически все запчасти
для вашей Лада Нива всех моделей 2121, 21213, 21214.Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Лады, не стесняйтесь обращаться к нам.

Запчасти на Лада Нива 4х4 | Реле генератора Лада 2101-07 Лада Нива 1600, 1700, 2101-3702600

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива. В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое.У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.
