Где находится блок предохранителей в ВАЗ 2106. Какие предохранители отвечают за основные электрические цепи. Как устроена система электрооборудования ВАЗ 2106. Зачем нужны реле и где они расположены.
Расположение и устройство блока предохранителей ВАЗ 2106
Блок предохранителей ВАЗ 2106 расположен под панелью приборов с левой стороны. Он состоит из двух частей:
- Основной блок на 10 предохранителей
- Дополнительный блок на 6 предохранителей
Предохранители защищают электрические цепи автомобиля от перегрузок и коротких замыканий. При превышении допустимого тока предохранитель перегорает, разрывая цепь и предотвращая повреждение электрооборудования.
Назначение предохранителей в основном блоке ВАЗ 2106
Рассмотрим, за какие цепи отвечает каждый из 10 предохранителей основного блока:
- 16А — прикуриватель, стоп-сигналы, звуковой сигнал, часы, плафоны освещения салона, розетка для переносной лампы
- 8А — электродвигатели стеклоочистителя и омывателя, реле стеклоочистителя, электродвигатель отопителя
- 8А — дальний свет левой фары, индикатор включения дальнего света
- 8А — дальний свет правой фары
- 8А — ближний свет левой фары
- 8А — ближний свет правой фары, задний противотуманный фонарь
- 8А — левые габаритные огни, освещение багажника и номерного знака, подсветка приборов и прикуривателя
- 8А — правые габаритные огни, подкапотная лампа, индикатор включения габаритов
- 8А — указатели поворота, контрольные лампы, приборы, фонари заднего хода
- 8А — регулятор напряжения, обмотка возбуждения генератора
Предохранители дополнительного блока ВАЗ 2106
Дополнительный блок содержит 6 предохранителей:
- 11 (8А) — резервный
- 12 (8А) — резервный
- 13 (8А) — стеклоподъемники
- 14 (16А) — обогрев заднего стекла
- 15 (16А) — вентилятор системы охлаждения
- 16 (8А) — аварийная сигнализация
Резервные предохранители могут использоваться для подключения дополнительного оборудования.
Система реле в электрооборудовании ВАЗ 2106
Помимо предохранителей, важную роль в электросистеме ВАЗ 2106 играют реле. Они выполняют функцию электромагнитных переключателей, управляющих мощными потребителями тока.
Основные реле ВАЗ 2106 и их расположение:
- Реле поворотов и аварийной сигнализации — за щитком приборов
- Реле стеклоочистителя — под панелью в ногах водителя слева
- Реле ближнего и дальнего света фар — на правом брызговике под капотом
- Реле вентилятора охлаждения — на левом брызговике под капотом
- Реле звуковых сигналов — на левом брызговике под капотом
Особенности работы и обслуживания электрооборудования ВАЗ 2106
Электрическая система ВАЗ 2106 имеет ряд особенностей:
- Напряжение бортовой сети — 12 В
- Отрицательный полюс аккумулятора соединен с кузовом («масса»)
- Большинство потребителей подключены через замок зажигания
- Генератор обеспечивает питание при работающем двигателе
- Аккумулятор служит для запуска и питания при неработающем двигателе
Для надежной работы электрооборудования требуется периодическое обслуживание:
- Проверка уровня и плотности электролита в аккумуляторе
- Очистка клемм аккумулятора от окислов
- Проверка натяжения ремня генератора
- Замена перегоревших предохранителей и ламп
- Смазка подшипников электродвигателей
Распространенные неисправности электрооборудования ВАЗ 2106
Владельцы ВАЗ 2106 часто сталкиваются со следующими проблемами электрики:
- Не заряжается аккумулятор — неисправность генератора или регулятора напряжения
- Не работают фары — перегорание ламп или предохранителей
- Отказ стеклоочистителя — износ щеток или поломка моторедуктора
- Не включается стартер — неисправность замка зажигания или реле
- Перебои в работе двигателя — проблемы с проводкой или системой зажигания
Своевременная диагностика и устранение неисправностей поможет избежать серьезных поломок и дорогостоящего ремонта.
Модернизация электрооборудования ВАЗ 2106
Многие владельцы ВАЗ 2106 проводят модернизацию штатной электросистемы:
- Установка более мощного генератора
- Замена галогенных фар на ксеноновые
- Монтаж дополнительных электрических розеток
- Установка сигнализации и иммобилайзера
- Подключение современной аудиосистемы
При модернизации важно правильно рассчитать нагрузку на электросеть и использовать качественные компоненты.
Какие предохранители чаще всего выходят из строя?
На ВАЗ 2106 наиболее часто перегорают следующие предохранители:
- Предохранитель №1 (16А) — из-за частого использования прикуривателя
- Предохранитель №2 (8А) — при неисправности моторедуктора стеклоочистителя
- Предохранители №3-6 (8А) — при перегорании ламп фар
- Предохранитель №15 (16А) — при проблемах с вентилятором охлаждения
Рекомендуется всегда иметь в автомобиле запасной комплект предохранителей.
Как проверить исправность предохранителя?
Проверить целостность предохранителя можно несколькими способами:
- Визуально — у перегоревшего предохранителя видна оплавленная перемычка
- Тестером — целый предохранитель должен «звониться»
- Лампочкой — при подключении к контактам целого предохранителя лампа загорится
При замене важно устанавливать предохранитель с аналогичным номиналом тока.
Советы по эксплуатации электрооборудования ВАЗ 2106
Для надежной работы электросистемы ВАЗ 2106 рекомендуется:
- Не оставлять надолго включенными потребители при неработающем двигателе
- Следить за уровнем заряда аккумулятора, особенно зимой
- Периодически проверять затяжку клемм аккумулятора и проводов
- При буксировке отключать «массу» во избежание короткого замыкания
- Использовать только рекомендованные лампы и предохранители
- При неисправности генератора ограничить использование мощных потребителей
Соблюдение этих простых правил поможет избежать проблем с электрооборудованием и продлит срок его службы.

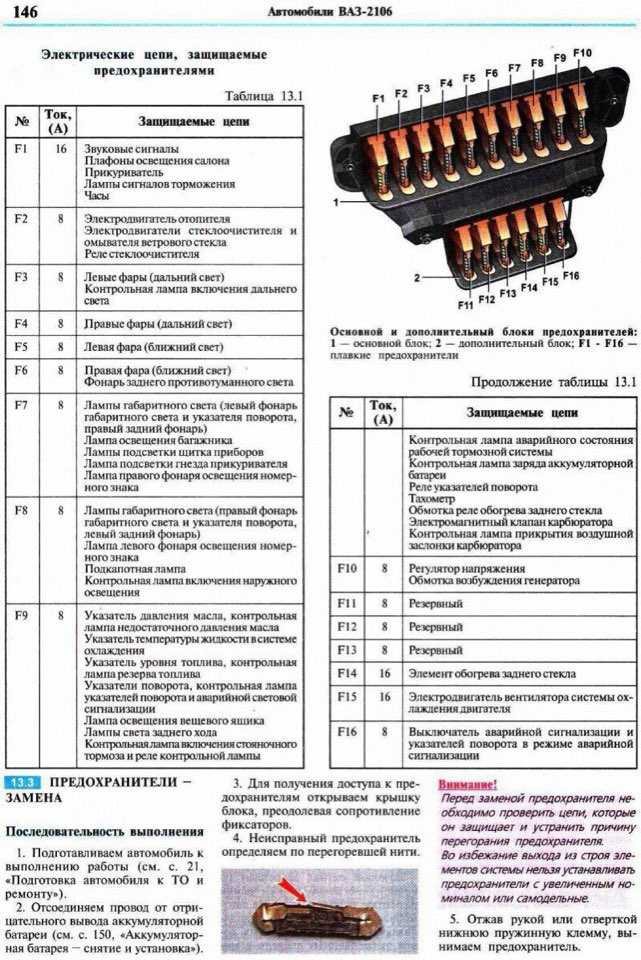

Предохранители и реле Ваз 2106 с описанием назначения и схемой блока
ВАЗ-2106 так же известен под названиями «Жигули-1600»/«Lada-1600». Годы производства: 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006. В данной статье вы найдете описание предохранителей и реле Ваз 2106 со схемой блока. Выделим предохранитель отвечающий за прикуриватель.
Предохранители
Главный блок предохранителей находится под панелью слева.
Схема
Описание
| 1 – Основной блок 41.3722 | |
| 1 | 16А Прикуриватель, лампы стоп-сигнала, звуковой сигнал, часы, плафоны освещения салона, штепсельная розетка для переносной лампы |
| 2 | 8А Электродвигатели стеклоочистителя и омывателя ветрового стекла, реле стеклоочистителя, электродвигатель отопителя |
| 3 | 8А Дальний свет (левая фара), лампа сигнализатора включения дальнего света |
| 4 | 8А Дальний свет (правая фара) |
| 5 | 8А Ближний свет (левая фара) |
| 6 | 8А Ближний свет (правая фара), задний противотуманный фонарь |
| 7 | 8А Габаритный свет (левый подфарник, правый задний фонарь), лампа освещения багажника, правый фонарь освещения номерного знака, лампы освещения приборов, лампа подсветки прикуривателя |
| 8 | 8А Габаритный свет (правый подфарник, левый задний фонарь), левый фонарь освещения номерного знака, подкапотная лампа, лампа сигнализатора габаритного света |
| 9 | 8А Указатели поворота и соответствующая лампа сигнализатора, указатель давления масла с лампой сигнализатора, указатель температуры охлаждающей жидкости, лампы света заднего хода, указатель уровня топлива с лампой сигнализатора резерва, лампа сигнализатора включения стояночного тормоза и уровня тормозной жидкости, лампа сигнализатора заряда аккумуляторной батареи, электромагнитный клапан карбюратора, тахометр, лампа освещения вещевого ящика, сигнализатор приоткрытая воздушной заслонки карбюратора, обмотка реле обогрева заднего стекла |
| 10 | 8А Регулятор напряжения, обмотка возбуждения генератора |
| 2 – Дополнительный блок ПР-120 | |
| 11 | 8А Резервный |
| 12 | 8А Резервный |
| 13 | 8А Стеклоподъемники |
| 14 | 16А Элемент обогрева заднего стекла |
| 15 | 16А Электродвигатель вентилятора системы охлаждения |
| 16 | 8А Указатели поворота в режиме аварийной сигнализации |
За работу прикуривателя отвечает предохранитель номер 1 на 16А.
Реле
Реле поворотов и аварийной сигнализации на 2106 находится за щитком приборов, за тахометром. Не далеко от него крепятся реле обогрева заднего стекла, реле – прерыватель контрольной лампы стояночного тормоза (РС 492).
Реле дворников на автомобиле находится в ногах водителя с левой стороны под обшивкой.
Реле ближнего (Б) и дальнего (А) света фар крепится к брызговику правого лонжерона под капотом.
Рядом с ними расположено реле лампы сигнализатора заряда аккумуляторной батареи (РС 702).
Под капотом на брызговике лонжерона с левой стороны находятся реле вентилятора системы охлаждения (90.3747-10, 113.3747-10) и реле звуковых сигналов (РС 528).
Хотите помочь дополнить материал? Пишите всё в комментари.
【Cхема предохранителей ваз 2106】Расположение предохранителей и их обозначение на ВАЗ 2106
Опубликовано
CityGaz вОбозначение схемы предохранителей ВАЗ 2106
| Маркировка предохранителя ВАЗ 2106 | За что отвечает предохранитель |
| 1 | основной блок предохранителей |
| 2 | дополнительный блок предохранителей |
| F1 – F16 | предохранители Контролируемые цепи питания |
| Предохранитель F 1 (16 А) |
|
| Предохранитель F 2 (8 А) |
|
| Предохранитель F 3 (8 А) |
|
| Предохранитель F 4 (8 А) |
|
| Предохранитель F 5 (8 А)
|
|
| Предохранитель F 6 (8 А)
|
|
| Предохранитель F 7 (8 А)
|
|
| — Предохранитель F 8 (8 А)
|
|
| Предохранитель F 9 (8 А) |
|
| Предохранитель F 10 (8 А)
|
|
| Предохранитель F 11 (8 А)
|
|
| Предохранитель F 12 (8 А)
|
|
| Предохранитель F 13 (8 А)
|
|
| Предохранитель F 14 (16 А)
|
|
| Предохранитель F 15 (16 А)
|
|
| Предохранитель F 16 (8 А)
|
|
