Где находится блок предохранителей в ВАЗ 2107 инжектор. Какие предохранители отвечают за основные электрические цепи. Как расшифровать схему блока предохранителей ВАЗ 2107. Чем отличается расположение предохранителей в инжекторной и карбюраторной версиях.
Расположение блоков предохранителей в ВАЗ 2107 инжектор
В автомобиле ВАЗ 2107 с инжекторным двигателем установлено два основных блока предохранителей:
- Главный блок под капотом
- Дополнительный блок в салоне
Главный блок предохранителей и реле расположен в моторном отсеке с правой стороны, ближе к лобовому стеклу. Он закрыт пластиковой крышкой.
Дополнительный блок предохранителей находится в салоне под панелью приборов со стороны пассажира. Он устанавливается только на инжекторных версиях ВАЗ 2107.
Схема главного блока предохранителей ВАЗ 2107 инжектор
Главный блок предохранителей ВАЗ 2107 инжектор может быть выполнен в двух вариантах:
- Старого образца с цилиндрическими предохранителями
- Нового образца с плоскими предохранителями
Схема расположения предохранителей нанесена на внутренней стороне крышки блока. Рассмотрим схему блока нового образца:
Назначение предохранителей:
- F1 (8/10A) — электродвигатель отопителя, лампы заднего хода, обогрев заднего стекла
- F2 (8/10A) — очистители и омыватели лобового стекла и фар
- F3, F4 (8/10A) — резервные
- F5 (16/20A) — обогрев заднего стекла
- F6 (8/10A) — прикуриватель, розетка для переносной лампы
- F7 (16/20A) — звуковые сигналы, вентилятор охлаждения
- F8 (8/10A) — аварийная сигнализация
- F9 (8/10A) — задние противотуманные фонари
- F10 (8/10A) — указатели поворота, комбинация приборов
- F11 (8/10A) — стоп-сигналы, плафон салона
- F12 (8/10A) — дальний свет правой фары
- F13 (8/10A) — дальний свет левой фары
- F14 (8/10A) — передние и задние габариты слева, освещение номера
- F15 (8/10A) — передние и задние габариты справа, подсветка приборов
- F16 (8/10A) — ближний свет правой фары
- F17 (8/10A) — ближний свет левой фары
Схема дополнительного блока предохранителей ВАЗ 2107 инжектор
Дополнительный блок предохранителей устанавливается только на инжекторных версиях ВАЗ 2107. Он находится под бардачком в салоне автомобиля.
Назначение предохранителей дополнительного блока:
- F1 (15A) — главное реле системы впрыска
- F2 (15A) — цепь питания системы впрыска (постоянное напряжение)
- F3 (15A) — реле электробензонасоса
Также в дополнительном блоке установлены следующие реле:
- R1 — главное реле системы впрыска
- R2 — реле электробензонасоса
- R3 — реле вентилятора системы охлаждения
Отличия расположения предохранителей в инжекторной и карбюраторной версиях ВАЗ 2107
Основные отличия в расположении и количестве предохранителей между инжекторной и карбюраторной версиями ВАЗ 2107:
- В инжекторной версии установлен дополнительный блок предохранителей в салоне автомобиля. У карбюраторной версии его нет.
- В главном блоке инжекторной версии изменено назначение некоторых предохранителей для обслуживания системы впрыска топлива.
- Добавлены предохранители и реле для защиты электронного блока управления двигателем, топливного насоса и других компонентов инжекторной системы.
- Общее количество предохранителей в инжекторной версии больше за счет дополнительного блока.
Как найти нужный предохранитель в ВАЗ 2107 инжектор
Чтобы быстро найти нужный предохранитель в ВАЗ 2107 инжектор, следуйте этим рекомендациям:
- Определите, к какой системе относится неисправность — основной или инжекторной.
- Если проблема связана с инжектором, проверьте сначала дополнительный блок в салоне.
- Для остальных систем проверяйте главный блок под капотом.
- Используйте схему на крышке блока или в инструкции по эксплуатации.
- Обратите внимание на цвет предохранителя — он соответствует определенному номиналу.
- При отсутствии схемы ориентируйтесь по номиналу предохранителя и назначению цепи.
Как заменить предохранитель в ВАЗ 2107 инжектор
Процесс замены предохранителя в ВАЗ 2107 инжектор достаточно прост:
- Выключите зажигание и все электроприборы.
- Откройте крышку нужного блока предохранителей.
- Найдите перегоревший предохранитель — его перемычка будет разорвана.
- Извлеките старый предохранитель специальным пинцетом или плоскогубцами.
- Установите новый предохранитель того же номинала и цвета.
- Проверьте работу соответствующей электрической цепи.
Важно: Никогда не ставьте предохранитель большего номинала — это может привести к повреждению электропроводки.
Типичные неисправности предохранителей ВАЗ 2107 инжектор
Владельцы ВАЗ 2107 инжектор часто сталкиваются со следующими проблемами, связанными с предохранителями:
- Перегорание предохранителя F7 (звуковой сигнал, вентилятор охлаждения) из-за замыкания в электропроводке вентилятора.
- Выход из строя предохранителя F6 (прикуриватель) при использовании неисправных зарядных устройств.
- Перегорание предохранителя F1 дополнительного блока из-за проблем с главным реле инжектора.
- Частое перегорание предохранителя F3 дополнительного блока вследствие неисправности топливного насоса.
- Выход из строя предохранителей световых приборов (F12-F17) из-за установки ламп повышенной мощности.
При частом перегорании одного и того же предохранителя необходимо провести диагностику соответствующей электрической цепи для выявления причины неисправности.
Описание предохранителей и реле Ваз 2107, 2105, 2104
Перейти к содержимому
Ремонт авто власними руками
Ваз 2107 (Лада 2107) заднеприводной седан который выпускался в 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 и 2012 году преимущественно с бензиновыми двигателями (инжектор, карбюратор). Модели Ваз 2105, 2104 собраны на общей платформе с 2107, поэтому и исполнение блоков у них во многом совпадает. В данной публикации вы найдете описание предохранителей и реле Ваз 2107, 2105, 2104 со схемой блока и фото примерами исполнения. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с электрической схемой соединения блока предохранителей.
Блок предохранителей и реле
Главный блок с предохранителями и реле находится под капотом и может быть выполнен в 2-х вариантах (старого и нового образца).
Актуальная схема будет нанесена на крышку блока.
Вариант 1
Схема
Вариант 2
Устанавливался на автомобили ранних годов выпусков, тут предохранители имеют цилиндрический вид.
Схема
Описание

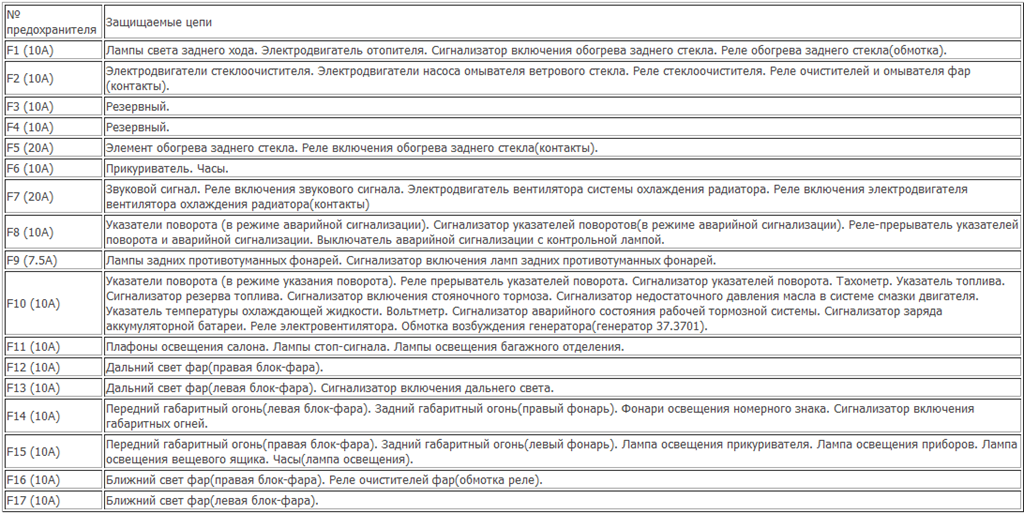

Предохранители
| 1 | 8/10А Электродвигатель отопителя Лампы света заднего хода Сигнализатор включения обогрева заднего стекла Реле включения обогрева заднего стекла (обмотка) Электродвигатель очистителя заднего стекла (2104) Электродвигатель насоса омывателя заднего стекла (2104) |
| 2 | 8/10А Электродвигатель очистителя и омывателя ветрового стекла Электродвигатель очистителя и омывателя фар Реле очистителя ветрового стекла Реле очистителя и омывателя фар |
| 3 | 8/10А Резервный |
| 4 | 8/10А Резервный |
| 5 | 16/20А Элемент обогрева заднего стекла и реле включения обогрева |
| 6 | 8/10А Прикуриватель Штепсельная розетка для переносной лампы Часы |
| 7 | 16/20А Звуковые сигналы Реле сигналов Реле электро вентилятора охлаждения радиатора (контакты) Электродвигатель вентилятора охлаждения радиатора |
| 8 | 8/10А Выключатель аварийной сигнализации с контрольной лампой Реле-прерыватель указателей поворотов и аварийной сигнализации Сигнализатор указателей поворотов (в режиме аварийной сигнализации) Указатели поворотов (в режиме аварийной сигнализации) |
| 9 | 8/10А Регулятор напряжения генератора |
| 9 | 8/7,5А Лампы задних противотуманных фонарей и их сигнализатор |
| 10 | 8/10А Указатели поворота (в режиме указания поворота) Реле — прерыватель указателей поворота Сигнализатор указателей поворота Система управления пневмоклапаном Тахометр Указатель топлива Сигнализатор резерва топлива Сигнализатор включения стояночного тормоза Сигнализатор недостаточного давления масла в системе смазки двигателя Указатель температуры охлаждающей жидкости Вольтметр Сигнализатор аварийного состояния рабочей тормозной системы Сигнализатор заряда аккумуляторной батареи Сигнализатор прикрытия воздушной заслонки карбюратора Реле электро вентилятора (обмотка) Термо выключатель электр овентилятора Обмотка возбуждения генератора (генератор 37.  3701) |
| 11 | 8/10А Плафон освещения салона Лампы стоп-сигнала Лампа освещения багажного отделения |
| 12 | 8/10А Дальний свет фар (правая фара) Реле стеклоочистителей и омывателей фар (обмотка реле) |
| 13 | 8/10А Дальний свет фар (левая фара) Сигнализатор включения дальнего света |
| 14 | 8/10А Передний габаритный огонь (левая блок-фара) Задний габаритный огонь (правый фонарь) Фонари освещения номерного знака Подкапотная лампа Сигнализатор включения габаритного огня |
| 15 | 8/10А Передний габаритный огонь (правая блок-фара) Задний габаритный огонь (левый фонарь) Лампа освещения прикуривателя Лампа освещения приборов Лампа освещения вещевого ящика Часы (лампа освещения) |
| 16 | 8/10А Ближний свет фар (правая блок-фара) Реле стеклоочистителей и омывателей фар (обмотка реле) |
| 17 | 8/10А Ближний свет фар (левая блок-фара) |
| 18 | Запасной |
| 19 | Запасной |
| 20 | Запасной |
| 21 | Запасной |
За прикуриватель отвечает предохранитель номер 6 на 8 либо 10А.
Реле
| К1 | Реле включения обогрева заднего стекла (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12) | ||
| К2 | Реле очистителя и омывателя фар (904.3747 / 2105 -3747210-08, 2107 -3747210-02) | ||
| К3 | Реле включения звуковых сигналов (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12) | ||
| К4 | Реле включения электро вентилятора охлаждения (с 2000 года не используется) (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12) | ||
| К5 | Реле включения дальнего света фар (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12) | ||
| К6 | Реле включения ближнего света фар (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12) | ||
Дополнительный блок
Он устанавливается в инжекторных моделях под бардачком в салоне автомобиля.
Схема
Назначение
- 15А Предохранитель главного реле
- Главное реле
- 15А Предохранитель цепи питания системы впрыска (вход не отключаемого напряжения)
- 15А Предохранитель реле электро бензонасоса
- Реле электро — бензонасоса
- Реле электро — вентилятора системы охлаждения
Дополнительные элементы
Под капотом
Дополнительные плавкие предохранители очистителей фар (номиналом 2А) защищают обмотку электродвигателей. Они находятся на питающих проводах рядом с моторедукторами.
Реле включения стартера 113.3747 или 90.3747-10 расположен в моторном отсеке на правом брызговике.
В салоне
Реле очистителя ветрового стекла (РС-514) крепится под панель слева под обшивкой.
Реле зажигания и реле аварийной сигнализации и указателей поворота установлены на передней панели за щитком приборов.
Реле зажигания (113.3747-10 или 90.3747-10) и реле аварийной сигнализации и указателей поворота (23.3747 или 231.3747) имеют кронштейн для непосредственного крепления на кузове.
Предохранитель противотуманных фар расположены в отделение переключения передач, не далеко от радиоприемника.
Похожая запись
Вам так же будет интересно
Предохранители ВАЗ Лада 2107, 1982
Содержание
- В салоне
- В моторном отсеке
Большинство цепей питания электрооборудования отечественного седана защищено предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне и моторном отсеке.
Рассмотрены схемы Лада ВАЗ 2107 1-го поколения 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска с карбюраторными и инжекторными двигателями
В салоне
На передней панели под бардачком находится блок управления инжекторным двигателем.
| Схема | ||
|---|---|---|
| № | Расшифровка | Ток, А |
| R1 | главное реле; | |
| R2 | реле бензонасоса; | |
| R3 | реле вентилятора охлаждения. | |
| F1 | цепи главного реле | 7,5 |
| F2 | охранитель ЭБУ | 7,5 |
| F3 | предохранитель бензонасоса 2107 | 15 |
| На моделях с ЭБУ M1.5.4N и 5.1.3 предохранители F1 и F2 имеют номинал 15А. | ||
Реле зажигания и указателей поворота и сигнализации находится в салоне за щитком приборов.Чтобы его заменить реле, нужно демонтировать щиток приборов, и ключом на 10 открутить удерживающую реле гайку.
Предохранитель ПТФ находится в отсеке переключения передач, около радиоприемника.
Реле очистителя лобового стекла PC-514 находится под панелью приборов с водительской стороны и прикручено к кузову двумя винтами. Поддев отверткой нужно снять левую обивку боковины
Крестообразной отверткой отворачиваем два самореза крепления реле.
Модуль реле расположен в приборной панели около регулятора гидрокорректора фар. К нему можно получить доступ снизу приборной панели.
В моторном отсеке
Монтажный блок находится в правой части моторного отсека, ближе к лобовому стеклу. Он закрыт пластиковой крышкой. На фото выше отмечен красной точкой. Блок имеет несколько вариаций в зависимости от года выпуска.
Фото — пример.
| Схема предохранителей в моторном отсеке ВАЗ 2107 | ||
|---|---|---|
| блок старого образца | ||
| блок нового образца | ||
| № | Описание | Ток, А |
| F1 |
| 10 8* |
| F2 |
| 10 8* |
| F3/4 | Резервные | 10 8* |
| F5 | Нагревательный элемент обогрева заднего стекла и его реле (контакты) | 20 16* |
| F6 |
| 10 8* |
| F7 |
| 20 16* |
| F8 |
| 10 8* |
| F9 |
| 10 8* |
| F10 | Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза | 10 8* |
| F11 |
| 10 8* |
| F12 |
| 10 8* |
| F13 | Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар | 10 8* |
| F14 | Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа | 10 8* |
| F15 | Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика | 10 8* |
| F16 | Ближний свет (правая фара). Обмотка включения реле очистителя фар | 10 8* |
| F17 | Ближний свет (левая фара) | 10 8* |
| * Блок старого образца | ||
| № | Назначение штыревых модулей реле | |
| 1 | обогрев заднего стекла. | |
| 2 | очиститель и омыватель фар. | |
| 3 | включения звуковых сигналов (установлена перемычка). | |
| 4 | электродвигатель вентилятора системы охлаждения (с 2000 года не используется). | |
| 5 | дальний свет фар. | |
| 6 | ближний свет фар. | |
На проводах рядом с моторедукторами находятся предохранители очистителей фар они защищают обмотку электродвигателей.
Материалы по теме
Преподавательские работы, вакансии воспитателей, школьные вакансии
Преподавательские работы, педагогические вакансии, школьные вакансии | ШколаВесна Выберите местоположение… Любое местоположениеТолько СШАМеждународныйОнлайнАлабамаАляскаАризонаАрканзасКалифорнияКолорадоКоннектикутДелавэрРасст. КолумбияФлоридаГрузияГавайиАйдахоИллинойсИндианаАйоваКанзасКентуккиЛуизианаМэнМэрилендМассачусетсМичиганМиннесотаМиссисипиМиссуриМонтанаНебраскаНевадаНью-ГэмпширНью-ДжерсиНью-МексикоНью-ЙоркСеверная КаролинаСеверная ДакотаОгайоОклахомаОрегонПенсильванияРод-АйлендЮжная КаролинаЮжная ДакотаTenne sseeТехасЮтаВермонтВирджинияВашингтонЗападная ВирджинияВисконсинВайомингВыберите категорию.
..Классный учительАдминистраторЛегкая атлетикаПрофессиональное образованиеУчебная поддержкаСпециальное образованиеУслуги для студентовЗаместительВспомогательный персоналПозиции на уровне штатаОнлайнДругое/СезонныеВыберите класс…Любой уровень класса …Любой тип работыПолная — или неполный рабочий деньПолный рабочий деньНеполный рабочий деньЛетоПосле школы/Вечернее- Расширенный поиск
- Мой сохраненный поиск
Идентификатор задания
Соискатели
Продвиньте свою карьеру в области образования. Это бесплатно.
Если вы только начинаете или уже имеете опыт&запятая; SchoolSpring — лучшее место для управления вашей образовательной карьерой. Получите доступ к тысячам вакансий по всей стране со всего Интернета в одном , Удобная поисковая система. И это только начало. С SchoolSpring&запятая; доступ&двоеточие;
- Карьера Инструменты управления документами.
- Централизованная агрегация поиска работы.
- Оповещения по электронной почте.
- Комплексные приложения.
- Найти работу Бесплатная регистрация
Мы обновили нашу Политику конфиденциальности, вступившую в силу 27 января 2020 г.
Щелкните здесь для получения дополнительной информации.
Работодатели
Увеличьте охват и расширьте круг кандидатов.
Найдите учителей, администраторов, вспомогательный персонал и любую промежуточную роль в сфере образования с помощью более чем 2 миллионов соискателей работы в сфере образования по всей стране. Привлекайте больше соискателей даже на труднодоступные вакансии, экономя при этом деньги, потраченные на ярмарки вакансий и рекламу.
- Поиск кандидатов из нашего национального резерва.
- Распространяйте информацию о своих вакансиях на сайтах Indeed, Monster, Teach.org, через Twitter и т. д.
- Автоматические оповещения по электронной почте, рассылаемые заинтересованным соискателям.
- Прямая интеграция с TalentEd Recruit & Hire и другими системами отслеживания кандидатов.
- Разместить вакансию Узнать больше
Ищущие работу
- Найти работу
- Мой профайл
Работодатели
- Разместить вакансию
- Запросы на продажу
О нас
- Контакт
- Карта сайта
- политика конфиденциальности
- Условия эксплуатации
Соединять
Преподавательские работы, вакансии воспитателей, школьные вакансии
Преподавательские работы, педагогические вакансии, школьные вакансии | ШколаВесна Выберите местоположение… Любое местоположениеТолько СШАМеждународныйОнлайнАлабамаАляскаАризонаАрканзасКалифорнияКолорадоКоннектикутДелавэрРасст. КолумбияФлоридаГрузияГавайиАйдахоИллинойсИндианаАйоваКанзасКентуккиЛуизианаМэнМэрилендМассачусетсМичиганМиннесотаМиссисипиМиссуриМонтанаНебраскаНевадаНью-ГэмпширНью-ДжерсиНью-МексикоНью-ЙоркСеверная КаролинаСеверная ДакотаОгайоОклахомаОрегонПенсильванияРод-АйлендЮжная КаролинаЮжная ДакотаTenne sseeТехасЮтаВермонтВирджинияВашингтонЗападная ВирджинияВисконсинВайомингВыберите категорию.
..Классный учительАдминистраторЛегкая атлетикаПрофессиональное образованиеУчебная поддержкаСпециальное образованиеУслуги для студентовЗаместительВспомогательный персоналПозиции на уровне штатаОнлайнДругое/СезонныеВыберите класс…Любой уровень класса …Любой тип работыПолная — или неполный рабочий деньПолный рабочий деньНеполный рабочий деньЛетоПосле школы/Вечернее- Расширенный поиск
- Мой сохраненный поиск
Идентификатор задания
Соискатели
Продвиньте свою карьеру в области образования. Это бесплатно.
Если вы только начинаете или уже имеете опыт&запятая; SchoolSpring — лучшее место для управления вашей образовательной карьерой. Получите доступ к тысячам вакансий по всей стране со всего Интернета в одном , Удобная поисковая система. И это только начало. С SchoolSpring&запятая; доступ&двоеточие;
- Карьера Инструменты управления документами.
- Централизованная агрегация поиска работы.
- Оповещения по электронной почте.
- Комплексные приложения.
- Найти работу Бесплатная регистрация
Мы обновили нашу Политику конфиденциальности, вступившую в силу 27 января 2020 г.
Щелкните здесь для получения дополнительной информации.
Работодатели
Увеличьте охват и расширьте круг кандидатов.
Найдите учителей, администраторов, вспомогательный персонал и любую промежуточную роль в сфере образования с помощью более чем 2 миллионов соискателей работы в сфере образования по всей стране. Привлекайте больше соискателей даже на труднодоступные вакансии, экономя при этом деньги, потраченные на ярмарки вакансий и рекламу.
- Поиск кандидатов из нашего национального резерва.
- Распространяйте информацию о своих вакансиях на сайтах Indeed, Monster, Teach.org, через Twitter и т. д.
- Автоматические оповещения по электронной почте, рассылаемые заинтересованным соискателям.
