Схема предусилителя на транзисторах. Схемы предусилителей на транзисторах: принципы работы, типы и применение

Что такое предусилитель на транзисторах. Как работает схема предусилителя. Основные типы и применение транзисторных предусилителей. Какие преимущества дает использование предусилителя в аудиосистеме. Как правильно выбрать и собрать схему предусилителя.

Что такое предусилитель на транзисторах

Предусилитель на транзисторах — это электронное устройство, которое усиливает слабый электрический сигнал до уровня, достаточного для дальнейшей обработки. Основные функции предусилителя:

• Усиление слабого входного сигнала (от микрофона, звукоснимателя и т.д.)
• Согласование импедансов источника сигнала и последующих каскадов
• Предварительная обработка сигнала (фильтрация, коррекция АЧХ)
• Регулировка уровня и тембра сигнала

Транзисторные предусилители обладают рядом преимуществ по сравнению с ламповыми:

• Меньшие габариты и вес
• Более низкое энергопотребление
• Отсутствие необходимости в высоковольтном питании
• Более широкий частотный диапазон
• Меньший уровень шумов и искажений

Принцип работы транзисторного предусилителя

Принцип работы предусилителя на транзисторах основан на усилении небольшого входного сигнала за счет изменения тока коллектора транзистора при незначительном изменении тока базы. Основные этапы работы:

1. Слабый входной сигнал поступает на базу транзистора
2. Изменение напряжения базы вызывает усиленное изменение тока коллектора
3. Изменение тока коллектора создает усиленное напряжение на нагрузочном резисторе
4. Усиленный сигнал снимается с коллектора транзистора

Для увеличения коэффициента усиления и улучшения характеристик применяются многокаскадные схемы с обратной связью. Типовой коэффициент усиления предусилителя составляет 20-100.

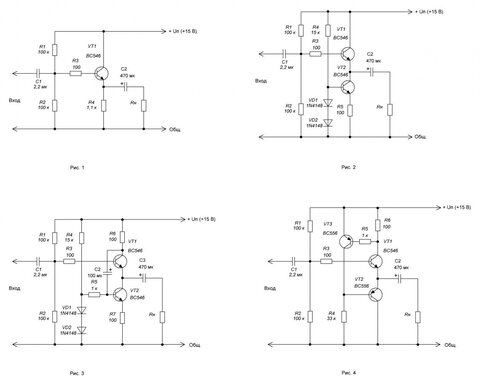

Основные типы схем предусилителей на транзисторах

Существует несколько основных типов схем транзисторных предусилителей:

1. Однокаскадный предусилитель на биполярном транзисторе

Простейшая схема на одном транзисторе, включенном по схеме с общим эмиттером. Обеспечивает усиление 10-30 дБ. Применяется для усиления сигналов от микрофонов и звукоснимателей.

2. Двухкаскадный предусилитель на биполярных транзисторах

Каскодная схема на двух транзисторах с емкостной связью. Позволяет получить большее усиление (40-60 дБ) при меньших искажениях. Используется в высококачественных аудиосистемах.

3. Предусилитель на полевых транзисторах

Схема на JFET или MOSFET транзисторах. Обладает высоким входным сопротивлением и низким уровнем шумов. Применяется для усиления сигналов с высокоомных источников.

4. Дифференциальный предусилитель

Балансная схема на двух согласованных транзисторах. Обеспечивает подавление синфазных помех и высокую линейность. Используется в профессиональной аудиоаппаратуре.

5. Предусилитель-корректор RIAA

Специализированная схема для коррекции АЧХ сигнала с виниловых проигрывателей. Содержит цепи частотозависимой обратной связи для формирования требуемой характеристики.

Применение транзисторных предусилителей

Основные области применения предусилителей на транзисторах:

• Усиление сигналов микрофонов в звукозаписывающей аппаратуре
• Предварительное усиление в бытовой аудиотехнике (CD-плееры, тюнеры)
• Обработка сигнала в микшерных пультах
• Усиление сигнала звукоснимателей в виниловых проигрывателях
• Предварительное усиление в гитарных и басовых усилителях
• Усиление сигналов датчиков в измерительной аппаратуре
• Предварительная обработка сигнала в радиоприемных устройствах

Преимущества использования предусилителя в аудиосистеме

Применение качественного предусилителя позволяет улучшить характеристики аудиосистемы:

• Увеличение динамического диапазона
• Снижение уровня шумов и помех
• Улучшение детальности и прозрачности звучания
• Расширение частотного диапазона
• Уменьшение нелинейных искажений
• Возможность точной регулировки тембра

Грамотно спроектированный предусилитель позволяет максимально раскрыть потенциал источников сигнала и акустических систем.

Как выбрать схему предусилителя

При выборе схемы предусилителя следует учитывать несколько факторов:

1. Тип и уровень входного сигнала
2. Требуемый коэффициент усиления
3. Полоса пропускания
4. Уровень шумов и искажений
5. Входное и выходное сопротивление
6. Напряжение питания
7. Сложность реализации

Для большинства применений оптимальным вариантом будет двухкаскадная схема на биполярных транзисторах с отрицательной обратной связью. Она обеспечивает хороший баланс между усилением, линейностью и простотой реализации.

Рекомендации по сборке предусилителя

При самостоятельной сборке предусилителя необходимо соблюдать следующие правила:

• Использовать качественные малошумящие транзисторы (BC549, 2N5088 и т.п.)
• Применять прецизионные резисторы с малым ТКС
• Использовать высококачественные конденсаторы (пленочные, слюдяные)
• Обеспечить качественное экранирование входных цепей
• Применять стабилизированное питание
• Использовать печатный монтаж с короткими соединениями
• Разделять земляные цепи аналоговой и цифровой части

При соблюдении этих рекомендаций можно получить предусилитель с характеристиками на уровне коммерческих устройств высокого класса.

Настройка и тестирование предусилителя

После сборки предусилитель необходимо настроить и протестировать:

1. Проверить правильность монтажа и отсутствие замыканий
2. Измерить напряжения питания и смещения транзисторов
3. Подать тестовый сигнал и измерить коэффициент усиления
4. Проверить АЧХ в рабочем диапазоне частот
5. Измерить уровень шумов и нелинейных искажений
6. Оценить динамический диапазон и перегрузочную способность
7. Проверить работу регуляторов громкости и тембра

При необходимости выполнить подстройку режимов работы транзисторов и цепей обратной связи для достижения оптимальных параметров.

Заключение

Транзисторные предусилители являются важным элементом современных аудиосистем. Правильно спроектированная схема предусилителя позволяет получить высокое качество звучания при относительно невысокой стоимости. Самостоятельная сборка предусилителя дает возможность реализовать устройство с уникальными характеристиками, максимально соответствующее конкретным требованиям.

Схема высококачественного предварительного усилителя и микшера с малым уровнем искажений и шумов

Схема предусилителя с высокими динамическими характеристиками, низкими шумами,
а также малым уровнем нелинейных и интермодуляционных искажений.
Схема микшера для высококачественного звуковоспроизводящего комплекса.

Предварительный усилитель, он же

предусилитель есть не что иное, как электронное устройство, преобразующее слабый электрический сигнал в более мощный. Его основное предназначение в аудиосистеме – согласование уровней и импедансов источников сигнала с уровнями (напряжением, током или мощностью), необходимыми для полноценной работы оконечного усилителя.
Кроме того, предусилитель может использоваться для смешивания либо коммутации сигналов от нескольких источников в один.

Для того, чтобы предварительный усилитель мог формировать выразительный, детальный, богатый и динамичный звук, необходимо позаботиться: как о выборе качественной элементной базы, так и использовании соответствующих схемотехнических построений, позволяющих получать минимальные уровни интермодуляционных и нелинейных искажений, а также их «правильный» спектральный состав.
Использование интегральных микросхем в каскадах данных изделий могут себе позволить лишь производители самых бюджетных категорий. Ну а для людей, которые предпочитают не простое прослушивание музыки, но и знают толк в качественном звучании, имеет смысл обратить взоры на устройства, выполненные на дискретных полупроводниках или лампах.

Поскольку предусилитель должен обеспечивать усиление слабых сигналов, то одной из его главных качественных характеристик является параметр – отношение сигнал/шум. Для аппаратуры высокого уровня типовыми показателями отношения сигнал/шум являются: 117 дБ (линейные входы), 80 дБ (вход MM-фонокорректора).

Также довольно важным параметром предусилителя является превышение (запас) максимальной неограниченной амплитуды выходного сигнала по отношению к её номинальному уровню. Имея десятикратный запас амплитуды (в 100 раз по мощности), можно быть уверенным, что динамика исходного сигнала не пострадает, а сам усиленный сигнал в полной сохранности поступит на вход оконечного усилителя.

Итак, тезисы сформулированы, пора переходить к схеме электрической принципиальной.

Рис.1 Схема малошумящего предварительного усилителя на транзисторах

Входной каскад предусилителя выполнен на малошумящем полевом транзисторе Т1 2SK170 (2SK117), разработанном фирмой TOSHIBA для использования в звуковых устройствах. Для входного сигнала он представляет собой каскад с общим истоком, усиление которого можно регулировать посредством подстроечного резистора R7.
Резистор R4 в стоковой цепи Т1 практически ни на что не влияет и служит в большей степени для некоторой температурной стабилизации устройства. При этом значительная часть тока стока полевика напрямик проходит через переход база-эмиттер Т2, осуществляя токовое управление этим транзистором, что крайне благоприятно сказывается на уровне общих нелинейных искажений.

Подробно механизм токового управления транзисторами описал уважаемый М. Дорофеев в журнале «Радио» № 3 за 1991 год, а задолго до него – К. Качурин в статье «Токовое управление оконечным каскадом усилителей НЧ» (Радио, 1967, № 9).

Каскад на малошумящем транзисторе Т2 является ещё одним усилительным каскадом (по схеме ОЭ), нагруженным на резистор R8. К его выходу подключён эмиттерный повторитель на транзисторе T3, являющийся выходным буфером с относительно низким выходным сопротивлением.

Всё устройство через резистор R5 охвачено отрицательной обратной связью, основными функциями которой являются: снижение нелинейных искажений, стабилизация параметров по постоянному и переменному токам, а также формирование необходимого коэффициента усиления.
В нижнем по схеме положении подстроечного резистора R7 коэффициент усиления предусилителя приблизительно равен

R5/(R6+R7), в верхнем: ≈R5/R6. Это позволяет получить плавно регулируемую чувствительность предусилителя от единиц до пары сотен милливольт.

Как и следовало ожидать, параметры этого довольно простого усилителя оказались чувствительными к режимам работы транзисторов. Однако в результате их подбора и оптимизации удалось получить следующие качественные характеристики:

Основные параметры предварительного усилителя

Входное сопротивление, кОм…………………………………………………….. 1000

Коэффициент усиления, дБ……………………………………………………….. от 15 до 50

Чувствительность при выходном напряжении ±1В, мВ ……………….. от 3 до 170

Коэффициент гармоник при выходном напряжении ±1В (1кГц), %,
        Ku=5 ……………… 0,001
        Ku=10 ……………. 0,001
        Ku=20 ……………. 0,001
        Ku=30 ……………. 0,001
        Ku=50 ……………. 0,002
        Ku=100 … ……….. 0,005
        Ku=200 ………….. 0,010
        Ku=300 ………….. 0,014

Номинальный уровень выходного напряжения, В…………………………… ±1

Максимальное выходное напряжение при Ku=50 и Кг

Полоса частот по уровню -1 дБ при Ku=5, Гц ………………………………… 3 — 220000

Полоса частот по уровню -1 дБ при Ku=300, Гц …………………………….. 10 — 29000

Рекомендуемое сопротивление нагрузки, кОм ………………………………..не менее 20

Если необходимо получить большее усиление, чем те 50дБ, которые может обеспечить данный предусилитель, то следует соединить два таких устройства последовательно. При этом для снижения общей (суммарной) нелинейности, имеет смысл равномерно распределить усиление между двумя устройствами. Именно такой вариант мы рассмотрим на следующей странице при описании схемы фонокорректора класса High End.

Настройка устройства сводится к подбору (в случае необходимости) номинала резистора R3 для получения на эмиттере транзистора Т3 напряжения, указанного на схеме.

При наличии измерителя нелинейных искажений или спектроанализатора имеет смысл уточнить значение резистора R8. Как показала практика, от номинала этого резистора в значительной степени зависит уровень нелинейных искажений предусилителя. И если для транзистора ВС559BTA оптимальными значениями оказались 20…30кОм в цепи коллектора, то для BC556B (для получения приведённых выше параметров) – всего 2…3кОм.

Если в звуковоспроизводящем комплексе предусматривается наличие нескольких входов (каналов) с возможностью их микширования и раздельной регулировки уровня, то необходимо предусмотреть несколько таких предусилителей (по одному на каждый вход), после чего объединить их посредством сумматора сигналов.

Пример такого микшерного устройства приведён на Рис.2.

Рис. 2 Схема микшера для высококачественного звуковоспроизводящего комплекса

Усилительный каскад на транзисторе Тm2 суммирует сигналы с выходов предусилителей. В качестве нагрузки для него выступает источник тока на транзисторах Тm1, Тm3, позволяющий существенно снизить общий уровень нелинейных искажений каскада. Далее следует эмиттерный повторитель на транзисторе Тm4, имеющий относительно низкое выходное сопротивление, что необходимо для согласования микшера с входными каскадами УМЗЧ или регуляторов тембра.
Резистор отрицательной обратной связи Rm16 совместно с входными Rm6…Rm10 определяет весовые коэффициенты передачи сумматора (около единицы) по каждому из входов.

Регуляторы уровней каждого из входов подключены к выходам предварительных усилителей. Такая конфигурация позволяет производить отключение того или иного канала посредством установки соответствующих переменных резисторов в нижнее по схеме положение. В таком положении потенциометров шум от усилителей отключённых каналов не проникает на вход сумматора, что даёт возможность отказаться от введения каких-либо коммутирующих элементов.

Если же микширования входов не требуется, то достаточно наличия всего одного или двух (в стерео исполнении) предварительных усилителей. Регулировку чувствительности в таком случае следует производить при помощи: потенциометров (вместо R7 на Рис.1), переключателей, реле и т. п.

А на следующей странице опишем фонокорректор, который часто также является составной частью высококлассных внешних предусилителей. И построим мы его в полном соответствии с описанной выше схемотехникой.
