Схема преобразователя 12 220. Преобразователь напряжения 12В в 220В: схемы и принцип работы

Как работает преобразователь напряжения 12В в 220В. Какие бывают схемы и типы инверторов. Как выбрать или сделать преобразователь своими руками. На что обратить внимание при выборе мощности и формы выходного сигнала.

Принцип работы преобразователя напряжения 12В в 220В

Преобразователь напряжения 12В в 220В (также называемый инвертором) – это электронное устройство, которое преобразует постоянное напряжение 12 вольт в переменное напряжение 220 вольт. Принцип его работы основан на следующих этапах:

1. Генерация высокочастотных импульсов (обычно 50-60 Гц) с помощью задающего генератора.
2. Усиление этих импульсов с помощью мощных транзисторов, работающих в ключевом режиме.
3. Преобразование усиленного сигнала в переменное напряжение 220В с помощью повышающего трансформатора.
4. Фильтрация выходного сигнала для получения синусоидальной формы (в некоторых схемах).

Таким образом, на выходе преобразователя получается переменное напряжение 220В, которое можно использовать для питания различных бытовых приборов.

Основные типы и схемы преобразователей напряжения

Существует несколько основных типов схем построения преобразователей напряжения 12В в 220В:

• Бестрансформаторная мостовая схема – используется в устройствах мощностью от 500 ВА и выше.
• Схема с трансформатором с нулевым выводом – применяется в устройствах мощностью до 500 ВА.
• Трансформаторная мостовая схема – может применяться в широком диапазоне мощностей от единиц ватт до десятков киловатт.

По виду выходного напряжения преобразователи делятся на:

• С прямоугольной формой сигнала
• Со ступенчатой формой сигнала
• С синусоидальной формой сигнала

Преобразователи с прямоугольной и ступенчатой формой сигнала обычно дешевле, но подходят не для всех типов нагрузки. Устройства с синусоидальным выходным сигналом обеспечивают наиболее стабильное питание для чувствительной электроники.

Как выбрать мощность преобразователя напряжения

При выборе мощности преобразователя напряжения 12В в 220В необходимо учитывать следующие факторы:

1. Суммарная мощность всех подключаемых устройств. Нужно сложить мощности всех приборов, которые планируется одновременно питать от преобразователя.
2. Запас мощности. К полученному значению рекомендуется добавить 25-30% для комфортной работы без перегрузок.
3. Пиковая мощность. Некоторые устройства (например, холодильники, насосы) при включении потребляют мощность в несколько раз больше номинальной. Преобразователь должен выдерживать эти пиковые нагрузки.

Например, для питания ноутбука (60 Вт), телевизора (100 Вт) и нескольких светильников (50 Вт) суммарная мощность составит 210 Вт. С учетом запаса рекомендуется выбрать преобразователь мощностью не менее 300 Вт.

Схема простого преобразователя напряжения 12В в 220В

Рассмотрим схему простого преобразователя напряжения 12В в 220В мощностью до 500 Вт:

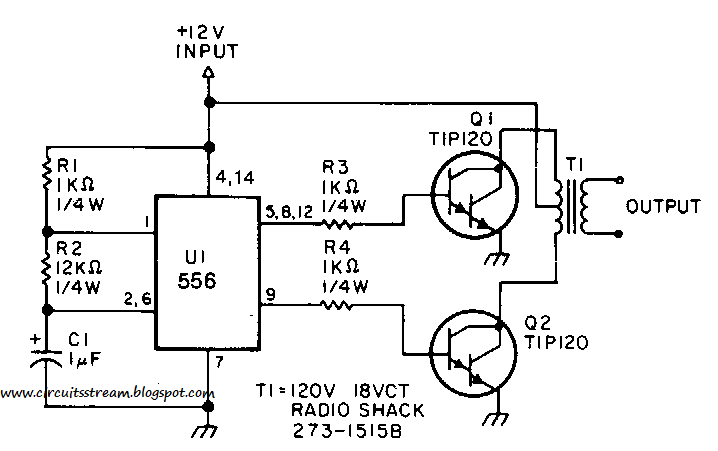

«`text [Схема преобразователя] +12V | | R1 | 10k | C1 —-+—- 4.7uF | | | | | | R2 10k | —+—+ | | | | | | +—| |—+—-+ | | | +—+ +—+ | Q1 | \ / | | 2N3055| X | Q2 | | / \ | 2N3055 +—+ +—+ | | | | +—+ +———+ | | | | === T1 === [Трансформатор] | | | | ~~~ ~~~ | | 220V выход «`

В этой схеме:

• Q1 и Q2 — мощные биполярные транзисторы, работающие в ключевом режиме
• R1 и R2 — резисторы, задающие частоту генерации
• C1 — конденсатор, участвующий в формировании частоты
• T1 — повышающий трансформатор

Данная схема генерирует прямоугольные импульсы частотой около 50 Гц, которые затем преобразуются трансформатором в переменное напряжение 220В.

Преимущества и недостатки самодельных преобразователей

Создание преобразователя напряжения 12В в 220В своими руками имеет ряд преимуществ и недостатков:

Преимущества:

• Экономия средств по сравнению с покупкой готового устройства
• Возможность точной настройки под конкретные задачи
• Приобретение практического опыта в электронике
• Возможность модификации и улучшения схемы

Недостатки:

• Отсутствие гарантии и сертификации
• Возможные проблемы с надежностью и безопасностью
• Необходимость специальных знаний и навыков
• Затраты времени на разработку и сборку

При самостоятельном изготовлении преобразователя необходимо уделить особое внимание вопросам безопасности, так как устройство работает с высоким напряжением.

Области применения преобразователей напряжения 12В в 220В

Преобразователи напряжения 12В в 220В находят широкое применение в различных сферах:

• Автомобильная электроника: питание ноутбуков, зарядных устройств, небольших бытовых приборов в машине
• Системы автономного электроснабжения: обеспечение электропитания в отдаленных районах, на дачах, в походных условиях
• Резервное питание: поддержание работы критически важного оборудования при отключении основного электроснабжения
• Солнечные и ветровые электростанции: преобразование низковольтного постоянного тока в стандартное сетевое напряжение
• Морской транспорт: обеспечение питания бытовых приборов на яхтах и катерах

Широкий спектр применения обуславливает разнообразие моделей преобразователей на рынке — от компактных автомобильных до мощных промышленных устройств.

Меры безопасности при работе с преобразователями напряжения

При использовании преобразователей напряжения 12В в 220В необходимо соблюдать следующие меры безопасности:

1. Не превышайте максимально допустимую мощность преобразователя
2. Обеспечьте хорошую вентиляцию устройства для предотвращения перегрева
3. Не допускайте попадания влаги на преобразователь
4. Используйте качественные соединительные провода с соответствующим сечением
5. Не вскрывайте корпус работающего устройства
6. При подключении соблюдайте правильную полярность
7. Не используйте преобразователь вблизи легковоспламеняющихся материалов

Помните, что неправильное использование преобразователя может привести к поражению электрическим током, пожару или повреждению подключенных устройств.

Перспективы развития технологий преобразования напряжения

Технологии преобразования напряжения постоянно развиваются. Основные направления совершенствования преобразователей 12В в 220В включают:

• Повышение КПД устройств
• Уменьшение размеров и веса при сохранении мощности
• Улучшение качества выходного сигнала
• Интеграция с системами «умный дом» и возобновляемыми источниками энергии
• Повышение надежности и срока службы
• Внедрение новых полупроводниковых материалов (например, карбид кремния)

Эти инновации позволят создавать более эффективные, компактные и универсальные преобразователи напряжения, расширяя сферы их применения.

СХЕМА ИНВЕРТОРА 12-220

   Такой простой и компактный преобразователь напряжения автомобилистам, поскольку в машине очень часто может возникнуть необходимость получения сетевого напряжения. Этот преобразователь может быть использован для запитки паяльников, ламп накаливания, кофеварок и прочих устройств, которые питаются от сети 220 Вольт. Преобразователь может также питать активные нагрузки — телевизор или DVD проигрыватель, но стоит заметить, что это достаточно опасно, поскольку рабочая частота преобразователя довольно сильно отличается от сетевых 50 Герц. Но, как известно, в указанных устройствах установлены импульсные блоки питания, где сетевое напряжение выпрямляется диодами. Эти диоды могут выпрямлять ток высокой частоты, но должен заметить, что не во всех импульсных блоках могут быть такие диоды, поэтому лучше не рискнуть. Такой DC-AC преобразователь напряжения можно собрать за пару часов, если меть под рукой нужные компоненты. Уменьшенная схема показана на рискнке:

   Трансформатор — силовой компонент такого преобразователя. Он намотан на кольце феррита, который был снят от китайского блока для питания галогенок (мощность 60 ватт).

   Первичная обмотка трансформатора моталась 7-ю жилами. Для намотки обеих обмоток использовался провод с диаметром 0,5-0,6мм. Первичная обмотка состоит из 10 витков с отводом от середины, т.е. две равноценные половинки по 5 витков каждая. Обмотки растянуты по всему кольцу. После намотки, обмотки желательно изолировать и мотать повышающую.

   Вторичная обмотка состоит из 80 витков (провод использовался тот же, что и для намотки первичной обмотки). Транзисторы были установлены на теплоотводы, но не забываем изолировать их при помощи специальных прокладок и шайб. Это делается только тогда, когда у обеих транзисторов общий теплоотвод.

   Дроссель можно убрать и подключить питание напрямую. Он состоит из 7-10 витков провода 1мм. Дроссель может быть намотан на кольце из порошкового железа (такие кольца легко можно найти в компьютерных БП).

Схема инвертора 12-220В в предварительной наладке не нуждается и работает сразу.

   Работа достаточно стабильная, благодаря дополнительному драйверу, микросхема не греется. Транзисторы греются в пределах нормы, но советую подобрать для них теплоотвод побольше.

   Монтаж выполнен в корпусе от электронного трансформатора, который и играет роль теплоотвода для полевых ключей.

Originally posted 2018-12-10 01:27:11. Republished by Blog Post Promoter

Простая схема преобразователя 12 220 вольт

Представляем двухтактный импульсный преобразователь, собранный на ШИМ-контроллере TL494. Это позволяет сделать схему довольно простой и доступной для повторения многим радиолюбителям. На выходе стоят высокоэффективные выпрямительные диоды удваивающие напряжение. Также можно использовать преобразователь напряжения и без диодов — получая переменное напряжение. Например для электронных балластов (при питании ЛДС) постоянное напряжение и полярность включения не актуальна, так как в схеме балласта на входе стоит диодный мост.

Принципиальная схема показана на рисунке — кликните для увеличения.

В преобразователе 12-220 В используется готовый высокочастотный понижающий трансформатор из блока питания AT или ATX компьютера, но в нашем преобразователе он станет наоборот повышающим. Обычно эти трансформаторы отличаются только габаритами, а расположение выводов идентично. Нерабочий блок питания от ПК можно найти в любой мастерской по ремонту компьютеров.

Работа схемы. Резистор R1 задает ширину импульсов на выходе, R2 (совместно с C1) задаёт рабочую частоту. Уменьшаем сопротивление R1 — увеличиваем частоту. Увеличиваем емкость C1 — уменьшаем частоту. Транзисторы в преобразователь напряжения ставим мощные МОП полевые, которые характеризуются меньшим временем срабатывания и более простыми схемами управления. Здесь одинаково хорошо работают IRFZ44N, IRFZ46N, IRFZ48N.

Радиатор не нужен, так как продолжительная работа не вызывает ощутимый нагрев транзисторов. А если всё-же возникнет желание поставить их на радиатор — фланцы корпусов транзисторов не закорачивать через радиатор! Используйте изоляционные прокладки и шайбы втулки от компьютерного БП. Однако для первого запуска радиатор не помешает; по крайней мере транзисторы сразу не сгорят в случае ошибок монтажа или КЗ на выходе.

Правильно собранная схема преобразователя в наладке не нуждается. Корпус желательно использовать неметаллический, чтоб исключить пробой высокого напряжения на корпус. Соблюдайте осторожность при работе со схемой, так как напряжение 220 В опасно!

Обсудить статью ПРЕОБРАЗОВАТЕЛЬ 12-220

Такой инвертор предназначается для получения переменного тока 220 В 50 Гц из автомобильного аккумулятора или любой батареи на 12 В. Мощность инвертора около 150 Вт и может быть увеличена до 300.

Схема крайне проста:

Работает схема как преобразователь типа Push-Pull. Сердцем инвертора является микросхема CD4047, которая выступает в роли задающего генератора и одновременно управляет полевыми транзисторами. Последние работают в режиме ключей. Открытым может быть лишь один из транзисторов. Если откроются оба транзистора одновременно, то произойдет короткое замыкание, и транзисторы сгорят моментально. Такое может произойти из-за неправильного управления.

Микросхема CD4047, разумеется, не заточена для высокоточного управления «полевиками», но справляется с этой задачей достаточно неплохо.

Трансформатор взят из нерабочего ИБП. Он на 250-300 Вт и имеет первичную обмотку со средней точкой, куда подключается плюс от источника питания.

Вторичных обмоток много, поэтому необходимо найти сетевую обмотку на 220 В. С помощью мультиметра измеряются сопротивления всех отводов, которые имеются на вторичной цепи. Искомые отводы должны иметь самое большое сопротивление (в примере около 17 Ом). Все остальные провода можно откусить.

Рекомендуется проверять все компоненты перед пайкой. Транзисторы лучше подбирать из одной партии с аналогичными характеристиками. У конденсатора в частотозадающей цепи должна быть малая утечка и узкий допуск. Эти параметры можно проверить транзисторным тестером.

Пару слов о возможных заменах в схеме. К сожалению, микросхема CD4047 советских аналогов не имеет, поэтому нужно купить именно ее. «Полевики» можно заменить на любые n-канальные транзисторы, которые имеют напряжение от 60 В и током от 35 А. Подойдут из линейки IRFZ.

Схема также прекрасно работает с биполярными транзисторами на выходе, правда, мощность будет гораздо ниже, чем при использовании полевых транзисторов.

Затворные ограничительные резисторы могут иметь сопротивление от 10 до 100 Ом. Лучше ставить от 22 до 47 Ом мощностью 250 мВт.

Частотозадающую цепь собирать только из тех элементов, которые указаны в схеме. Она будет точно настроена на 50 Гц.

Правильно собранный прибор должен работать сразу. Но первый запуск обязательно нужно делать со страховкой. То есть на место предохранителя по схеме установить резистор номиналом 5-10 Ом, или лампу на 12 В (5 Вт), чтобы не взорвать транзисторы, если возникнут проблемы.

Если преобразователь работает нормально, то трансформатор издает звук, при этом ключи не должны нагреваться вообще. Если все так, то резистор можно убрать и подавать питание напрямую через предохранитель.

Среднее потребление тока инвертором на холостом ходу может составлять от 150 до 300 мА, но это будет зависеть от источника питания и от используемого трансформатора.

Далее, измеряется выходное напряжение. В примере получились значения от 210 до 260 В. Это в пределах нормы, поскольку инвертор не стабилизирован. Теперь можно включить нагрузку, к примеру, лампу на 60 Вт. Нужно погонять инвертор около 10 секунд, ключи должны немного нагреваться, поскольку они пока без теплоотводов. Нагрев на обоих ключах должен быть равномерным. Если это не так, то ищите косяки.

Инвертор снабжен функцией Remote Control.

Основной силовой плюс подключается к средней точке трансформатора. Но чтобы инвертор заработал, необходимо подать слаботочный плюс к плате. Это запустит генератор импульсов.

Несколько слов о монтаже. Как всегда, все хорошо поместилось в корпусе от БП компьютера. Транзисторы установлены на раздельные радиаторы.

В случае использования общего теплоотвода нужно обязательно изолировать корпуса транзисторов от радиатора. Кулер был подключен непосредственно к шине 12 В.

Самый большой недостаток этого инвертора – это отсутствие защиты от короткого замыкания. В этом случае транзисторы сгорят. Чтобы такого не произошло, на выходе нужен предохранитель на 1 А.

Маломощная кнопка подает плюс от источника питания на плату, то есть запускает инвертор в целом.

Силовые шины от трансформатора крепятся прямо к радиаторам транзисторов.

Подключив на выход преобразователя прибор, который называется энергометром, можно убедиться в том, что напряжение и частота в пределах нормы. Если же частота отличается от 50 Гц, то ее необходимо подстроить с помощью многооборотного переменного резистора, который присутствует на плате.

Во время работы, когда на выход не подключена нагрузка, трансформатор достаточно шумный. При подключенной нагрузке шум незначителен. Это все нормально, поскольку на трансформатор подаются прямоугольные импульсы.

Получившийся инвертор является нестабилизированным, но почти все бытовые приборы приспособлены работать в диапазоне напряжений от 90 до 280 В.

Если же напряжение на выходе выше 300 В, то рекомендуется на выход помимо основной нагрузки подключать лампочку накаливания ватт на 25. Это снизит выходное напряжение в небольшом пределе.

Коллекторные двигатели питать от преобразователя, в принципе, можно, но они нагреваются раза в 2 больше, чем при питании от чистой синусоиды.

Предлагаю схему преобразователя напряжения (инвертора) 12/220В (мощность до 500 Ватт), питающегося от аккумулятора напряжением 12В, который может пригодиться в автомобиле и быту для освещения, для питания телевизора, небольшого холодильника и т.п. Схема собрана на двух микросхемах 155-ой серии и шести транзисторах. В выходном каскаде применены полевые транзисторы, обладающие очень малым сопротивлением в открытом состоянии, благодаря чему повышается КПД преобразователя и отпадает необходимость в установке их на радиаторы слишком большой площади.

Разберёмся с работой схемы: (см. диаграмму и схему). На микросхеме D1 собран генератор прямоугольных импульсов, частота следования которых около 200 Гц — диаграмма «A». С вывода 8 микросхемы импульсы поступают далее на делители частоты, собранные на элементах D2.1 — D2.2 микросхемы D2. В результате чего на выводе 6 микросхемы D2 частота следования импульсов становится вдвое меньше — 100 Гц — диаграмма «B», а на выводе 8 импульсы становятся равным частоте 50 Гц — диаграмма «C». С вывода 9 снимаются неинвертируемые импульсы 50 Гц — диаграмма «D». На диодах VD1-VD2 собрана логическая схема «ИЛИ». В результате чего взятые с выводов микросхем D1 вывод 8, D2 вывод 6 импульсы образуют на катодах диодов импульс соответствующий диаграмме «E». Каскад на транзисторах V1 и V2 служит для увеличения амплитуды импульсов необходимых для полного открывания полевых транзисторов. Транзисторы V3 и V4, подключенные к выходам 8 и 9 микросхемы D2 поочерёдно открываются, запирая тем самым то один полевой транзистор V5, то другой V6. В результате чего управляющие импульсы формируются так, что между ними существует пауза, из-за чего исключается возможность протекания сквозного тока через выходные транзисторы и значительно повышается КПД. На диаграммах «F» и «G» показаны сформированные импульсы управления транзисторами V5 и V6.

Правильно собранный преобразователь начинает работать сразу после подачи питания. При наладке следует подключить к выходу устройства частотомер и выставить частоту 50-60 Гц подбором резистора R1, а при необходимости конденсатором C1.

О деталях
Транзисторы КТ315 с любым буквенным индексом, КТ209 можно заменить на КТ361 с любым буквенным индексом. Стабилизатор напряжения KA7805 заменим на отечественный КР142ЕН5А. Резисторы любые мощностью 0,125…0,25 вт. Диоды практически любые низкочастотные например КД105, IN4002. Конденсатор C1 типа К73-11, К10-17В с малым уходом ёмкости при прогреве. Трансформатор взят от старого лампового чёрно-белого телевизора например: «Весна», «Рекорд». Обмотка на напряжение 220 вольт остаётся, а остальные обмотки удаляются. Поверх этой обмотки наматываются две обмотки проводом ПЭЛ — 2,1мм. Для лучшей симметрии их следует намотать одновременно в два провода. При подключении обмоток следует учесть фазировку. Полевые транзисторы закреплены через слюдяные прокладки на общий радиатор из алюминия, площадью поверхности не менее 600 кв.см.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	Линейный регулятор	UA7805	1	КР142ЕН5А	Поиск в elBase	В блокнот
D1	Вентиль	К155ЛА3	1		Поиск в elBase	В блокнот
D2	D-триггер	К155ТМ2	1		Поиск в elBase	В блокнот
V1, V3, V4	Биполярный транзистор	КТ315Б	3		Поиск в elBase	В блокнот
V2	Биполярный транзистор	КТ209А	1	КТ361	Поиск в elBase	В блокнот
V5, V6	MOSFET-транзистор	IRLR2905	2	Через слюдяные прокладки	Поиск в elBase	В блокнот
VD1, VD2	Диод	КД522А	2	КД105, 1N4002 и т. д.

Схема китайского преобразователя напряжения 12- 220 вольт 500 ватт на ШИМ

Низковольтная часть

      Выше представлена схема китайского преобразователя напряжения, выполненного на ШИМ контроллере TL494. Выходной каскад построен на 6 транзисторах IRF1405, по три на каждое плечо. Работает преобразователь напряжения на частоте 50 кГц, трансформатор Ш-образный феррит, вначале намотана вторичка двойным проводом диаметром 1.2 мм и имеет 33 витка. Первичка намотана из листа меди шириной каркаса трансформатора разделённого на 2 половинки толщиной 1.5 мм и имеет по одному витку на плечо, отвод от середины.

Высоковольтная часть

  На втором рисунке представлена схема преобразования напряжения постоянного тока из 310 вольт в переменное 220 вольт. Генератор 50 Гц выполнен так же на ШИМ контроллере TL494. С его выхода идёт управление на высоковольтные полевые ключи на полевиках. Ключи у нас включены по мостовой схеме, как обычно, что обеспечивает полноценную коммутацию высокого напряжения. На выходе получаем модифицированный синус.
   Микросхема TL494, как известно, у нас готовый контроллер для построения преобразователей напряжения. В этой маленькой микросхеме реализованы все удобства, чтобы долго не заморачиваясь создать качественный преобразователь напряжения, со всевозможными защитами от перегрузок и перенапряжений. В ней содержится множество узлов, таких как генератор импульсов, стабилизатор напряжения для питания внутренних узлов микросхемы, два усилителя ошибки для обратной связи, выходные триггеры с открытым коллектором и эмиттером, которые обеспечивают выходной ток до 200 мА. Питается же микросхема напряжением от 6 до 40 вольт, что очень даже хорошо.
   В низковольтной силовой части осуществлена стабилизация напряжения с помощью дополнительной обмотки с выходом 12 вольт, от неё же питается генератор 50 герц на высоковольтной части схемы, который тоже выполнен на микросхеме TL494, так поступили, чтобы развязать гальванически высоковольтную часть от цепей питания низковольтной части преобразователя, в общем то китайцы поступили мудро.
   В принципе схема лёгкая, очень простая в повторении, но купить готовое наверное лучше, меньше будет болеть голова, меньше выкуренных сигарет, экономия нервов:))). Готовое изделие легче модернизировать и повышать мощность. При конструировании и наладке следует помнить об опасном высоком напряжении в схеме.

Схема инвертора 12 220в 3000вт своими руками

x-shoker.ru

Преобразователь напряжения с 12 в 220 В

Очень часто возникают ситуации, когда необходимо подключить электронное устройство или прибор в месте, где отсутствует сетевое напряжение в 220 вольт. Самое простое — это использовать аккумуляторные батареи, но их напряжение обычно составляет 12 вольт. Для того чтобы преобразовать 12 вольт в 220 вольт, применяют инверторы, другое название — преобразователи. Итак, инвертор — это электронное устройство, преобразующее постоянное низкое напряжение в переменное величиной 220 В.

Варианты использования инвертора разнообразны:

• Применение для обеспечения электропитания, при аварии в сети 220 вольт. Такая система преобразования устанавливается в дачном доме или на промышленных объектах.
• Для организации полной автономности от электросетей.
• Во время длительных путешествий на автомобиле, автобусе, лодке, самолёте.

Главным отличием применяемых устройств будет мощность, которую можно подключить в виде нагрузки и электронное исполнение.

Виды и типы

Инверторы различаются по схеме построения. Первые устройства были механического типа, пока на смену им не пришли полупроводниковые, а современные уже стали цифровыми. По классификации различают следующие основные схемы построения:

1. Бестрансформаторная мостового типа. Применяется для устройств питания с мощностью 500 ВА и выше.
2. Использующая трансформатор с нулевым выводом. Применяются для устройств питания с мощностью до 500 ВА.
3. Трансформаторная мостовая схема. Применяется для устройств питания в широком диапазоне мощностей от единиц ватт до десяток киловатт.

А также разделяются на однофазные и трёхфазные. По виду выходного напряжения бывают:

• с прямоугольной формой;
• со ступенчатой формой;
• с синусоидальной формой.

Для устройств, которые не требуют правильного синусоидального сигнала, могут применяться преобразователи с прямоугольной, трапецеидальной, треугольной формой выходного напряжения. Основным преимуществом таких преобразователей является невысокая цена.

Для оборудования, требующего надёжного питания, необходимо использовать инверторы с правильной формой синусоиды. Такое оборудование стоит существенно дороже, но и стабильность работы у них выше.

Выбор преобразователя напряжения

При выборе в первую очередь необходимо обратить внимание на мощность. Мощность суммарно рассчитывается исходя из нагрузки, которая планируется подключаться к устройству, к полученному значению добавляется около 25—30 процентов. Это позволяет работать в комфортных условиях, без перегрузок оборудования. Обычно используется инвертор с мощностью до 5000 Вт, а вот чтобы обеспечить почти все домашние потребности, может не хватить и 15 000 ватт. Для переносного устройства используется 200—800 ватт. Кроме номинальной мощности есть понятие пиковой. Это значение, которое может кратковременно выдержать инвертор без негативных последствий для его работы.

Важно понимать, что мощность нагрузки при включении ряда приборов отличается от номинальной. Это такие устройства, как насос, холодильник, стиральная машина, мощный пылесос. Все они при включении потребляют пиковую мощность. В то же время телевизор, компьютер, лампа и магнитофон не превышают номинальное значение при работе. Необходимо отметить и такой момент: мощность может измеряться как в вольт-амперах (ВА), так и ваттах (Вт). Зависимость между этими единицами измерения описывается выражением 1Вт=1,6ВА.

Итак, в первую очередь при выборе определяемся, для какого типа устройств будет использоваться преобразователь тока с 12 на 220 вольт. При эксплуатировании в помещении рассматриваем возможность установки аккумуляторных батарей. Подключаться они должны параллельно друг другу, это обеспечит возможность продолжительной работы при неполадках в промышленной электрической сети. Например, для системы автономного отопления.

Потом обращаем внимание на форму выходного сигнала. Чистая синусоида обозначает, с какой частотой подаётся напряжение и как плавно оно меняется. Эта характеристика очень важна для систем с активной мощностью — это все устройства использующие электродвигатели, компрессоры.

На опции обращаем внимание по желанию, это может быть реализация автоматического включения и выключения, функция зарядного устройства, защита от перенапряжения, перегрева и т. п.

Как сделать преобразователь напряжения своими руками

В качестве примера рассмотрим преобразование инвертора с 12 в 220−3000вт. Своими руками при небольшой технической подготовке реализовать его не составит труда. Для решения этого вопроса можно использовать несколько путей.

Изготовление с использованием радиоэлектрических схем

На печатной плате собирается электронная часть, потом изготавливается корпус, на который всё и крепится. Принцип работы таких преобразователей обычно одинаков. Используется контроллер широтно-импульсной модуляции (ШИМ), задающий частоту и амплитуду. Силовая часть собирается из мощных транзисторов, установленных на радиаторы.

Рассмотрим пример с использованием генератора, выходной сигнал которого используется для синхронизации работы мощных транзисторов. В качестве генератора используется специализированная микросхема кр1211еу1. В качестве выходных транзисторов, работающих в ключевом режиме, можно использовать 2SK2554 или аналоги BUZ111SL, BUK9608−55, IRL2505. Преимуществом таких полевых транзисторов является низкое сопротивление открытого канала RDS (on), что позволяет использовать радиаторы небольших площадей.

Цепочкой r1, c1 задаётся частота генератора, а r2, c2 предназначена для его запуска. В этой схеме можно использовать любой повышающий трансформатор со вторичными обмотками на 12 вольт требуемой мощности. Питание микросхемы осуществляется через стабилизатор, выходное напряжение которого достигается за счет сильной нелинейности вольт—амперной характеристики электронных компонентов, состоящих из r3, vd1, c3 с напряжением стабилизации 7—10 вольт. Конденсатор c6 предназначен для уменьшения влияния высокочастотных помех.

К такому устройству можно подключать нагрузку любого типа, мощность которой не будет превышать 2,6кВт. Таким образом, поняв работу схемы, можно не только её собрать, но также провести ремонт в случае необходимости.

Требуется отметить ещё один момент: при самостоятельной сборке нужно уделить вниманию проводам, подключаемым к источнику питания от инвертора. Чем мощнее устройство делается, тем сечение провода должно быть больше. Основная характеристика, помогающая рассчитать сечение провода — предельно допустимая длительная нагрузка (по току). Это значение тока, которое провод может пропустить через себя длительное время без нагрева. В нашем случае для 3 кВт рекомендуется использовать провод сечением 2,5 квадрата. В качестве материала выбрать медь.

Применение источника бесперебойного питания

Мощностью они бывают разной, поэтому проблем с подбором возникнуть не должно. Это уже готовый инвертор. Например, такого типа устройство можно использовать в машине, подключив на штатное место аккумуляторной батареи автомобильный аккумулятор.

Использование готовых узлов и блоков

В магазинах радиоэлектроники можно найти наборы, позволяющие получить готовое устройство. В набор обычно входит заводская печатная плата, необходимые радиокомпоненты, радиаторы, инструкция по сборке и настройки. Готовый инвертор 12 220 вольт придётся после сборки разместить в корпусе. Корпус необходимо подбирать, исходя не только с эстетических соображений, но и со стороны правильной организации охлаждения активных частей.

Таким образом, можно самостоятельно изготовить преобразователи напряжения с 12 на 220 В. Инверторы своими руками, выполненные правильно, будут работать не хуже вариантов промышленного изготовления.

obinstrumentah.info

Преобразователь напряжения 12 220 схема

www.texnic.ru

Простой самодельный инвертор напряжения 12-220В на двух транзисторах

В настоящее время интернет пестрит всевозможными схемами инверторов 12-220 Вольт, которые построены на микросхемах серии TL и полевых транзисторах и нет ни одной схемы максимально простой, на отечественной элементной базе. Я решил заполнить этот пробел.

Предлагаю для повторения очень простую и надежную схему инвертора (преобразователя) напряжения из 12В в 220 Вольт, для энергосберегающей лампы. Схема до безобразия проста и вместе с тем очень надежна, запускается без каких либо проблем сразу, содержит всего два транзистора и три детальки в обвязке — проще не бывает.

Рис. 1. Принципиальная схема простого инвертора напряжения 12В — 220В на двух транзисторах.

В качестве трансформатора использовал ферритовые чашки с такимим размерами: диаметр — 35 мм, высота — 20мм. Намотка данного трансформатора не имеет никаких особенностей. Фото феррита, катушки и собранного трансформатора для инвертора напряжения прикладываю ниже.

Рис. 2. Ферритовые чашки для изготовления трансформатора к инвертору напряжения.

Сперва мотается первичная обмотка, она содержит 14 витков провода диаметром 0,5 мм, после намотки ее нужно обернуть изолентой в один слой. Вторичная обмотка трансформатора мотается проводом диаметром 0.2мм и содержит 220 витков, поверх ее также обматываем изолентой в один слой. Все, трансформатор готов, осталось только собрать половинки и посадить на болтик.

Рис. 3. Каркас трансформатора с намотанными катушками индуктивности.

Рис. 4. Готовый трансформатор для схемы простого инвертора напряжения 12В — 220В.

Методом проб и ошибок подобрал для схемы транзисторы, ориентируясь на минимальный ток потребления схемы. Получилась пара КТ814 и КТ940, затем были подобраны сопротивления и емкость. В результате моих опытов получилась вот такая схема с указанными номиналами, она приведена выше.

Данная конструкция простого инвертора напряжения отлично подходит для питания энергосберегающей лампы мощностью в 8,9,11 Ватт. Лампы мощностью в 20 ватт не хотят работать, скорее всего вторичка слабовата — переделывать я не стал. Лампа мощностью в 9 ватт светит так же ярко как и при питании напрямую от сети переменного тока 220В. Потребляемый ток схемы преобразователя напряжения колеблется в пределах 0.5 — 0.54 Ампера.

Рис. 5. Внешний вид готового устройства в сборе.

Рис. 6. Размеры конструкции в сравнении.

Если использовать вместо транзистора КТ940 транзистор КТ817 и аналогичные то ток, потребляемый схемой инвертора напряжения и лампой, возрастает до величины 0,86 Ампера. Данная конструкция простого инвертора напряжения доступна к изготовлению всем радиолюбителям и начинающим. Преимущества данной конструкции очевидны: простота изготовления и надежность в работе.

Нужно отметить что очень много радиолюбителей проживает в сельской местности и не имеют возможности приобрести импортные детали, к тому же хоть и недорого но стоят денег те же полевые транзисторы, которые при ошибке тут же могут сгореть или выйти из строя, не говоря уже о микросхемах.

Рис. 7. Подключение инвертора напряжения к батарее и энергосберегающей лампе.

Рис. 8. Самодельный инвертор напряжения в работе — ярко горит энергосберегающая лампа.

А чаще всего у сельского радиолюбителя запасы радиодеталей ограничены старым советским телевизором. Вот так и появился простой инвертор напряжения, собранный из деталей, полученых из советского хлама. Имея в распоряжении аккумулятор емкостью в 7 Ампер-Часов нетрудно подсчитать на сколько времени его хватит — проверял лично.

От гелевого китайского аккумулятора эмкостью в 7 Ампер-Часов лампа горит на полной яркости в течении 6 часов, и горит практически до полного разряда аккумуляторной батареи (падение напряжения до 5.5 вольт). Схема надежно запускается и при питании от 9 Вольт. Применение в быту данной конструкции каждый найдет сам для себя.

Автор статьи и конструкции: Сэм ( dimka.kyznecov[собачка]rambler.ru ).

radiostorage.net

Высокое напряжение и не только

Еще год назад мною была опубликована схема самого простого преобразователя напряжения 12-220, с того дня забыл про этот инвертор и вот сегодня решил опять собрать и показать широкой публике основу его работы.  Инвертор состоит из задающего генератора на 50 Герц (до 100 Гц), который построен на основе самого обычного мультивибратора. С момента публикации схемы наблюдал, что многие успешно повторили схему, отзывы довольно хорошие — проект удался.  Данная схема позволяет получить на выходе почти сетевые 220 Вольт с частотой 50Гц (зависит от частоты мультивибратора. На выходе нашего инвертора прямоугольные импульсы, но с выводами прошу не спешить — такой инвертор пригоден для питания почти всех бытовых нагрузок, за исключением тех нагрузок, которые имеют встроенный двигатель, который чувствителен к форме подаваемого сигнала.  Телевизор, проигрыватели, зарядные устройства от портативных ПК, нотбуков, мобильных устройств, паяльники, лампы накаливания, светодиодные лампы, ЛДС, даже персональный компьютер — все это можно без проблем питать от предлагаемого инвертора.  Несколько слов о мощности инвертора. Если задействовать одну пару силовых ключей серии IRFZ44 мощность порядка 150 ватт, ниже указана выходная мощность в зависимости от количества пар ключей и их типа  Транзистор                                  Кол-во пар.      Мощность (Вт)  IRFZ44/46/48                                   1/2/3/4/5         250/400/600/800/1000 IRF3205/IRL3705/IRL2505                 1/2/3/4/5          300/500/700/900/1150 IRF1404                                          1/2/3/4/5          400/650/900/1200/1500Max Но и это еще не все, один из тех людей, который собрал сей прибор отписывался с гордостью, что ему удалось снять до 2000 ватт, разумеется и это реально , если использовать скажем 6 пар IRF1404 — действительно убойные ключи с током 202Ампер, но разумеется максимальный ток не может доходить до таких значений, поскольку выводы при таких токах попросту бы расплавились.   Инвертор имеет функцию REMOTE (ремоут контроль). Фишка в том, что для запуска инвертора нужно подать маломощный плюс от АКБ на линию, к которому подключены маломощные резисторы мультивибратора. Несколько слов о самих резисторах — все брать с мощностью 0,25 ватт — они не будут перегреваться. Транзисторы в мультивибраторе нужны довольно мощные, если собираетесь качать несколько пар силовых ключей. Из наших подойдут КТ815/17 а еще лучше КТ819 или импортные аналоги.  Конденсаторы — являются частотнозадающими, их емкость 4.7мкФ, при таком раскладе компонентов мультивибратора, частота инвертора будет в районе 60Гц.  Трансформатор я взял от старого бесперебойника, мощность транса подбирается исходя от нужно (расчетной) мощности инвертора, первичные обмотки 2 по 9 Вольт (7-12 Вольт), вторичная обмотка стандарт — сетевая.  Конденсаторы пленочные, с расчетным напряжением 63/160 и более вольт, берите та, что есть под рукой.  Ну вот и все, добавлю только, что силовые ключи при большой мощности будут нагреваться как печка, им нужен очень хороший теплоотвод, плюс активное охлаждение. Не забываем изолировать пары одного плеча от теплоотвода, во избежания КЗ транзисторов.  Инвертор не имеет никаких защит и стабилизацию, возможно напряжение будет отклоняться от 220 Вольт.  Скачать печатную плату с  сервера  С уважением — АКА КАСЬЯН Обсудить на Форуме

Многие радиолюбители являются и автолюбителями и любят отдохнуть с друзьями на природе, а от благ цивилизации отказываться совсем не хочется. Поэтому они собирают своими руками преобразователь напряжения 12 220 схема которого рассмотрена на рисунках ниже. В этой статье я расскажу и покажу различные варианты конструкций инверторов, который используются для получения сетевого напряжения 220 Вольт от автомобильного аккумулятора. Преобразователь напряжения 12 220 схема, очень простая для повторения Устройство построено на двухтактном инверторе на двух мощных полевых транзисторах. К данной конструкции подойдут любые N-канальные полевые транзисторы с током 40 Ампер и более, я применил недорогие транзисторы IRFZ44/46/48, но если вам на выходе нужна большая мощность лучше используйте более мощные полевые транзисторы IRF3205. Трансформатор наматываем на ферритовом кольце или броневом сердечнике Е50, да можно и на любом другом . Первичную обмотку следует наматывать двух жильным проводом с сечением 0,8мм — 15 витков. Если применить броневой сердечник с двумя секциями на каркасе, первичная обмотка мотается в одной из секций, а вторичная состоит из 110-120 витков медного провода 0,3-0,4мм. На выходе трансформатора получаем переменное напряжение в диапазоне 190-260 Вольт, импульсов прямоугольной формы. Преобразователь напряжения 12 220 схема которого была описана, может питать различную нагрузку, мощность которой не более 100 ватт Преобразователь напряжения 12-220 Вольт 50Гц 300 Ватт Форма выходных импульсов — Прямоугольная Трансформатор в схеме с двумя первичными обмотки на 7 Вольт (каждое плечо) и сетевой обмоткой на 220 Вольт. Подходят практически любые трансформаторы от бесперебойников, но с мощностью от 300 Ватт. Диаметр провода первичной обмотки 2,5 мм. Транзисторы IRFZ44 при их отсутствии можно легко заменить на IRFZ40,46,48 и даже на более мощные — IRF3205, IRL3705. Транзисторы в схеме мультивибратора TIP41 (КТ819) можно заменить на отечественные КТ805, КТ815, КТ817 и т.п. Внимание, схема не имеет защиты на выходе и входе от короткого замыкания или перегрузки, ключи будут перегреваться или сгорят. Два варианта конструкции печатной платы и фото готового преобразователя можно скачать по ссылке выше. Преобразователь напряжения 12 220 схема на TL494 Этот преобразователь достаточно мощный и его можно применить для питания паяльника, болгарки, микроволновки и прочих устройств. Но не забываем о том, что рабочая частота его не 50 Герц. Первичная обмотка трансформатора наматывается 7-ю жилами сразу, проводом диаметром 0,6мм и содержит 10 витков с отводом от середины растянутая по всему ферритовому кольцу. После намотки, обмотку изолируем и начинаем наматывать повышающую, тем же проводом, но уже 80 витков. Силовые транзисторы желательно установить на теплоотводы. Если собрать схему преобразователя правильно, то она должна заработать сразу же и настройки не требует. Схема преобразователя напряжения 12-220 на TL494 альтернативный вариант Как и в предыдущей конструкции, сердцем схемы является TL494. Это готовое устройство двухтактного импульсного преобразователя, полным отечественный аналогом ее является 1114ЕУ4. На выходе схемы применены высокоэффективные выпрямительные диоды и С-фильтр. В преобразователе я применил ферритовый Ш-образный сердечник от трансформатора ТПИ телевизора. Все родные обмотки были размотаны, т.к наматывал я заново вторичную обмотку 84 витка проводом 0,6 в эмалевой изоляции, потом слой изоляции и переходим к первичной обмотке: 4 витка косой из 8-ми поводов 0,6, после намотки обмотки были прозвонены и разделены пополам, получились 2 обмотки по 4 витка в 4 провода, начало одной соеденил с концом другой, т. о сделал отвод от середины, и в завершении намотал обмотку обратной связи пятью витками провода ПЭЛ 0,3. Преобразователь напряжения 12 220 схема которую мы рассмотрели, включает в свой состав дроссель. Его можно изготовить своими руками намотав на ферритовом кольце от компьютерного блока питания диаметром 10мм и 20 витков проводом ПЭЛ 2. Имеется также рисунок печатной платы схемы преобразователя напряжения 12 220 вольт: И несколько фоток получившегося преобразователя 12-220 Вольт: Преобразователь напряжения 12 220 схема на TL494 в банке из под газировки Опять понравившееся мне TL494 в паре с мосфетами (Эта такая современная разновидность полевых транзисторов), трансформатор на этот раз я позаимствовал из старого компьютерного блока питания. При разводке платы я учитывал выводы именно его, поэтому при своем варианте размещения будьте бдительны. Для изготовлении корпуса я использовал банку 0,25L из под газировки, так удачно сныканную после перелета из Владивостока, острым ножем срезаем верхнее колечко и вырезаем у него середину, в него на эпоксидке вклеил кружок из стеклотекстолита с отверстиями под выключатель и разъем. Для придания банке жесткости, вырезал из пластиковой бутылки полоску шириной с наш корпус, и обмазал его эпоксидным клеем поместил в банку, после высыхания клея банка стала достаточно жесткой и с изолированными стенками, дно банки оставил чистым, для лучшего теплового контакта с радиатором транзисторов. В завершение сборки припаял провода к крышке я закрепил ее термоклеем, это позволит, если возникнет необходимость разобрать преобразователь напряжения, просто нагрев крышку феном. Схема преобразователя напряжения 12-220 на на 200 ВТ Конструкция преобразователя предназначена для преобразования 12 вольтового напряжения от аккумулятора в 220 Вольт переменного с частотой 50 Гц. Идея схемы позаимствована из старого выпуска журнала радио за ноябрь 1989 года. Радиолюбительская конструкция содержит задающий генератор рассчитанный на частоту 100Гц на триггере К561ТМ2, делитель частоты на 2 на той же микросхеме, но на втором триггере и усилитель мощности на транзисторах, нагруженный трансформатором. Транзисторы учитывая выходную мощность преобразователя напряжения следует установить на радиаторы с большой площадью охлаждения. Трансформатор можно перемотать из старого сетевого трансформатора ТС-180. Сетевую обмотку можно использовать в качестве вторичной, а затем наматываются обмотки Ia и Ib. Собранный из рабочих компонентов преобразователь напряжения не требует налаживания, за исключением подборки конденсатора С7 при подключенной нагрузке. Если необходим чертеж печатной платы выполненный в программе sprint layout, щелкните на рисунок ПП. Преобразователь 12 220 с управлением на микроконтроллере с выходной мощностью 500 Вт Сигналы с микроконтроллера PIC16F628A через сопротивления по 470 Ом управляют силовыми транзисторами, заставляя их поочередно открываться. В истоковые цепи полевых трпнзисторов подключены полуобмотки трансформатора мощность 500-1000 ВА. На его вторичных обмотках должно быть по 10 вольт. Если взять Провод сечением 3 мм.кв, то выходная мощность будет около 500 Вт. Вся конструкция получается очень компактная, так что можно использовать макетную плату, без травления дорожек. Архив с прошивкой микроконтроллера ловите по зеленой ссылке чуть выше Преобразователь напряжения 12 220 схема на цифровых микросхемах CD4001 и CD4013 рассчитанный на 70 Вт Схема преобразователя 12-220 выполнена на генераторе, создающем симметричные импульсы, следующие противофазно и выходного блока реализованного на полевых ключах, в нагрузку которым подключен повышающим трансформатором. На элементах DD1.1 и DD1.2 собран по классической схеме мультивибратор, генерирующий импульсы с частотой следования 100 Гц. Для формирования симметричных импульсов идущих в противофазе, в схеме использован D-триггер микросхемы CD4013. Он делит на два все импульсы, попадающие на его вход. Если имеем сигнал идущий на вход с частотой 100Гц, то на выходе триггера будет всего 50Гц. Так как полевые транзисторы имеют изолированный затвор, то активное сопротивление между их каналом и затвором стремится к бесконечно большой величине. Для защиты выходов триггера от перегрузки в схеме имеется два буферных элемента DD1.3 и DD1.4, через которые импульсы следуют на полевые транзисторы. В стоковые цепи транзисторов включен повышающий трансформатор. Для защиты от самоиндукции самоиндукции на стоках к ним подсоединены стабилитроны повышенной мощности. Подавление ВЧ помех осуществляется фильтром на R4, C3. Обмотка дросселя L1 сделана своими руками на ферритовом кольце диаметром 28мм. Она намотана проводом ПЭЛ-2 0,6 мм одним слоем. Трансформатор самый обычный сетевой на 220 вольт, но мощностью не ниже 100Вт и имеющий две вторичные обмотки на 9В каждая. Преобразователь напряжения 12 220 схема на 500 Вт на К155ЛА3 и К155ТМ2 Для повышения КПД преобразователя напряжения и предотвращения сильного перегрева, в выходном каскаде схемы инвертора применены полевые транзисторы с низким сопротивлением. На DD1.1 – DD1.3, C1, R1, сделан генератор прямоугольных импульсов с частотой следования импульсов 200 Гц. Затем импульсы поступают на делитель частоты построенный на элементах DD2.1 – DD2.2. Поэтому на выходе делителя 6 выходе DD2.1 частота понижается до 100Гц, а уже на 8 выходе DD2.2. она составляет 50 Гц. Сигнал с 8 вывода DD1 и с 6 вывода DD2 следует на диоды VD1 и VD2. Для полного открытия полевых транзисторов требуется увеличить амплитуду сигнала, который проходит с диодов VD1 и VD2, для этого в схеме преобразователя напряжения применены биполярные транзисторы VT1 и VT2. Посредством VT3 и VT4 осуществляется управление полевыми выходными транзисторами. Если в процессе сборки инвертора не было сделано ошибок, то он начинает работать сразу после подачи питания. Единственное что рекомендуется сделать это подобрать номинал сопротивления R1, чтобы на выходе были привычные 50 Гц. Преобразователь напряжения 12 220 диаграммы поясняющие схему Трансформатор для схемы преобразователя напряжения 12 220, можно изготовить своими руками. Для этого придется немного переделать старый силовой трансформатор от отечественного телевизора. Все обмотки удаляем, кроме сетевой. Затем наматываем две обмотки проводом ПЭЛ – 2,1 мм. Полевые транзисторы требуется установить на радиатор. Преобразователь напряжения 12 220 схема собрана по двухтактному типу В этой схеме преобразователя генератор генерирует прямоугольные импульсы с частотой следования около 50 Гц с защитными паузами, которые исключают одновременное открывание полевых транзисторов VT5 и VT6. Когда на выходе Q1 (или Q2) появится низкий уровень, произойдет открытие транзисторов VT1 и VT3 (или VT2 и VT4), и затворные емкости начинают разряжаться, и закрываются транзисторы VT5 и VT6. Собственно преобразователь собран по классической двухтактной схеме. Если напряжение на выходе преобразователя превысит установленное значение, напряжение на резисторе R12 будет выше 2,5 В, и поэтому ток через стабилизатор DA3 резко увеличится и появится сигнал высокого уровня на входе FV микросхемы DA1. Ее выходы Q1 и Q2 переключатся в нулевое состояние и полевые транзисторы VT5 и VT6 закроются, вызывая уменьшение выходного напряжения. В схему преобразователя напряжения также добавлен узел защиты по току, на основе реле К1. Если ток, протекающий через обмотку, будет выше установленного значение, сработают контакты геркона К1.1. На входе FC микросхемы DA1 будет высокий уровень и ее выходы перейдут в состояние низкого уровня, вызывая закрытие транзисторов VT5 и VT6 и резкое снижение потребляемого тока. После этого, DA1 останется в заблокированном состоянии. Для запуска преобразователя потребуется перепад напряжения на входе IN DA1, чего можно добиться либо отключением питания, либо кратковременным замыканием емкости С1. Для этого можно ввести в схему кнопку без фиксации, контакты которой припаять параллельно конденсатору. Т.к выходное напряжение — меандр, для его сглаживания предназначен конденсатор С8. Светодиод HL1 необходим для индикации наличия выходного напряжения. Трансформатор Т1 сделан из ТС-180, его можно найти в блоках питания старых кинескопных телевизоров. Все его вторичные обмотки удаляют, а сетевую на напряжение 220 В оставляют. Она и служит выходной обмоткой преобразователя. Полуобмотки 1.1 и I.2 делают из провода ПЭВ-2 1,8 по 35 витков. Начало одной обмотки соединяют с концом другой. Реле — самодельное. Его обмотка состоит из 1-2 витков изолированного провода, рассчитанного на ток до 20…30 А. Провод намотан на корпусе геркона с замыкающими контактами. Подбором резистора R3 можно задать требуемую частоту выходного напряжения , а резистором R12 — амплитуду от 215…220 В.

Схема простого преобразователя напряжения 12В-220В » Паятель.Ру

Иногда возникает необходимость подключить бытовой прибор который питается от сети 220 В, в тех местах где отсутствует электричество (например, отдых, рыбалка, дача), но есть 12 В (автомобильный аккумулятор). Подключить приборы 220 В можно используя простой преобразователь напряжения 12 вольт в 220 вольт 50 Гц. Мощность преобразователя — 100 Вт. Схема проста и практически не требует настройки.

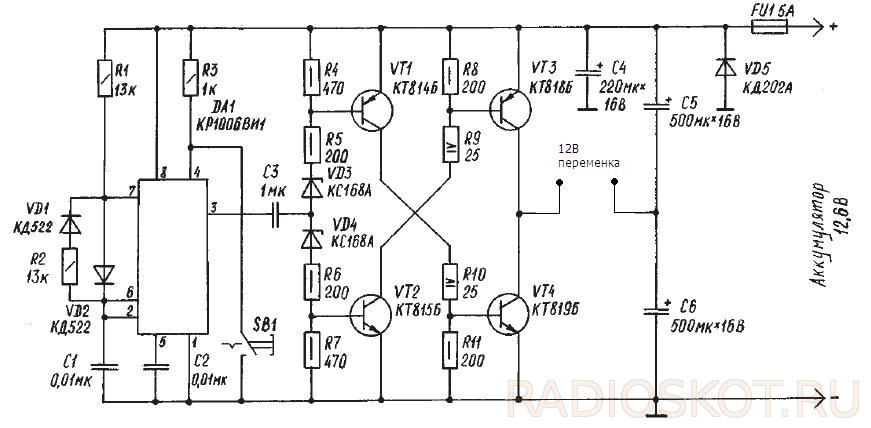

Принципиальная схема преобразователя приведена на рисунке.

Постоянное напряжение от аккумулятора через предохранитель FU1 поступает на параметрический стабилизатор на VD1, R1, С1, С7. Здесь происходит понижение напряжения примерно до 9 вольт, а также осуществляется фильтрация. Стабилизированное напряжение поступает на микросхему D1, на которой выполнен генератор и индикатор разряда батареи (ИРБ).

На триггере D1.2 выполнен непосредственно сам генератор. Он представляет собой симметричный мультивибратор на RS-триггере, вырабатывающий симметричные прямоугольные импульсы с частотой 50-60 герц. Частота этих колебаний зависит от номиналов конденсаторов С5, С6 и резисторов R6, R7.

Эти импульсы поступают на ключи, выполненные на транзисторах VT1 и VT2. Резисторы R4, R5, и конденсаторы С2, С3 служат для облегчения режима работы транзисторов. С коллекторов транзисторов напряжение поступает на силовой трансформатор Т1, повышающий напряжение до необходимого значения (220 вольт).

Конденсатор С4 служит для фильтрации напряжения на выходе и придания ему формы, похожую на синус. ИРБ собран на элементе DD1.1. Работает он следующим образом:

При полностью заряженной батарее на D-входе триггера напряжение выше порога переключения, на инверсном выходе нет напряжения, поэтому светодиод HL1 не горит. Как только напряжение на батареи окажется ниже допустимого, этот триггер по фронту импульса генератора на входе С переключится в нулевое состояние и загорится светодиод HL1, сигнализируя о не допустимом режиме работы батареи.

Детали.

Резистор R1 — МЛТ-0.5, Р2-любой подстроечный, остальные — МЛТ-0,125. Конденсаторы: С1 — любой электролитический с параметрами не хуже указанных на схеме, С2,С3,С7 — керамические, С5,С6 — с возможно меньшим ТКЕ. Диоды можно заменить аналогичными, а стабилитрон любым другим с напряжением стабилизации 8…9 В или интегральным стабилизатором с соответствующим напряжением, например КР142ЕН8А (радиатор не требуется).

Транзисторы любые из серии КТ827 с возможно большим коэффициентом передачи тока базы, их необходимо установить на радиаторы площадью не менее 300 см2. Светодиод — любой видимого спектра излучения.

Трансформатор — любой сетевой с напряжением вторичной обмотки 2×11 В и мощностью не менее 100 Вт. Его первичную обмотку используют как вторичную, а вторичную соответственно как первичную.

Настройка.

Временно отсоедините средний вывод трансформатора от плюса питания и, посмотрите осциллографом частоту и амплитуду импульсов на базах транзисторов. Амплитуда должна быть около двух вольт, а частота около 50 герц. Если нужно частоту изменяют попарной заменой конденсаторов С5, С6 и резисторов R6, R7. ИРБ настраивают, понизив напряжение источника питания до 10…10,5 В.

Резистором R2 добиваются непрерывного свечения светодиода. Далее установите номинальное напряжение равное 12,6…14,4 В и подключите средний вывод трансформатора. Подсоедините к выходу преобразователя нагрузку мощностью до 100 Вт. Например, лампочку накаливания.

Напряжение на нагрузке не должно быть меньше 210 вольт, в противном случае уменьшают количество витков в первичной обмотке и снова проверяют напряжение на выходе под нагрузкой. Данный преобразователь потребляет ток при максимальной нагрузке около 9… 10 А, а на холостом ходу не более 1 А.

схема преобразователя напряжения 12 220

Автомобильный преобразователь 300Вт своими руками

После поисков схем автомобильного усилителя, наткнулся на схема усилителя Ланзар, в котором так же был преобразователь от 12 Вольт.И на его основе был собран преобразователь напряжения 12-220 Вольт.Тянет спокойно две лампочки по 150 ватт. Но выдерживает он и больше — запускает маленькую болгарку 650 ватт и дрель 650 ватт.

Правда при этом напряжение проседает до 190 вольт. Но при этом и провода греются 2 мм.кв. (от акуммулятора до преоразователя), а при снимаемой мощности 300 ватт — с лампочками двумя по 150 ватт, практически не садится. Падение уровня выходного напряжения всего 5 вольт!



Схема устройства:

Трансформатор взят был от советского телевизора из импульсного блока питания. Перемотан, сточен зазор на ферите (можно взять даже два таких трансформатора — по одной половинки ферита от каждого, тогда не придется ничего точить). Трансформатор преобразователя смело можно мотать и на кольцах, склееных два вместе 40х25х11, первичка такая же, что и ТПИ-3, вторичка примерно 60 витков. Первичка — две обмотки три повода по 0.8 в плече 5 витков одно плечо и второе плечо 5 витков, а вторичку мотал двумя проводами 0.8. Наматывал вторичную обмотку методом проверок. Сначала половина вторички двумя прводами 0.8 — слой изоляции, потом первичная оба плеча, потом снова слой изоляции, снова вторичка — вот эту вторичку и подгонял под нужный мне вольтаж, то есть 230 вольт.

Про мощность 300 ватт написал потому, что спокойно работает с такой нагрузкой, транзисторные ключи даже не греются, но для надежности оставил кулер. А уже свыше трехсот начинают немножко подогреваться ключики и трансик.

Данный преобразователь спокойно запускает любые телевизоры с ИБП, которые домашний кинотеатр. Дрель болгарку, лампочки по 150 (больше не оказалось просто). Зарядные устройства для сотовых телефонов, больше проверить было не начем. В целом проделанной работой доволен. Начинал просто в тесте, хотел проверить что получится, а он заработал даже очень нормально. Вот фото девайса в окончательной сборке:

Печатная плата преобразователя

Корпус можете сделать из чего угодно, но лучше всего коробочка от БП ATX — она идеально подходит для всех элементов устройства, в т.ч. имеется там готовый кулер. Собрал и испытал устройство — Ivan4370.

Преобразователь напряжения (инвертор) 12 / 220 50 Гц 500 Вт схема своими руками | РадиоДом

Самодельный преобразователь напряжения (инвертор) 12 вольт на 220 вольт может быть полезен автомобилистам, выезжающим на своем автомобиле на природу, рыбалку, дачу. Он позволяет зарядить телефон, в ночное время подключить лампы для освещения, поработать и поиграть на ноутбуке, посмотреть телевизор. Преобразователь 12 вольт на 220 вольт с максимальной выходной мощностью 500 Вт собран на 2 отечественных микросхемах (К155ЛА3 и К155ТМ2) и 6 транзисторах, и нескольких радиодеталей. Для повышения КПД и предотвращения сильного нагревания, в выходном каскаде устройства использованы очень мощные полевые транзисторы IRLR2905 с минимальным сопротивлением. Возможно замена на IRF2804, но мощность преобразователя немного упадёт На элементах DD1.1 – DD1.3, C1, R1, по стандартной схеме собран задающий генератор прямоугольных импульсов с примерной частотой 200 герц. С выхода генератора импульсы следуют на делитель частоты, состоящий из элементов DD2.1 – DD2.2. Вследствие этого на выходе делителя (вывод 6 элемента DD2.1) частота следования импульсов снижается до 100 герц, а уже на выходе 8 DD2.2. частота сигнала равна 50 герц. Прямоугольный сигнал с вывода 8 микросхемы DD1 и с вывода 6 микросхемы DD2 поступает на диоды VD1 и VD2 соответственно. Чтобы полевые транзисторы полностью открывались необходимо увеличить амплитуду сигнала, который поступает с диода VD1 и VD2, для этого используются транзисторы VT1 и VT2. С помощью транзисторов VT3 и VT4 (они выполняют роль драйвера) происходит управление выходными силовыми транзисторами. Если в процессе сборки инвертора не было допущено ошибок, то он начинает работать сразу после включения. Возможно что может потребоваться подбор сопротивления резистора R1, чтобы на выходе было ровно 50 герц. Преобразователь напряжения (инвертор) 12 / 220 50 Гц 500 Вт схема своими руками     Кремниевые транзисторы VT1, VT3 и VT4 – КТ315 с любой буквой. Транзистор VT2 возможно заменить на КТ361. Стабилизатор DA1 — отечественный аналог КР142ЕН5А. Все резисторы в схеме мощностью 0,25 Вт. Диоды любые КД105, 1N4002. Конденсатор C1 со стабильной емкостью — тип К10-17. В качестве трансформатора ТР1 возможно применить силовой трансформатор от старого советского телевизора. Все обмотки необходимо удалить, оставив только сетевую обмотку. Поверх сетевой обмотки намотать одновременно две обмотки проводом ПЭЛ – 2,2 мм. Полевые силовые транзисторы необходимо обязательно установить на алюминиевый ребристый радиатор общей площадью 750 кв.см. Рекомендуется первый запуск преобразователя(инвертора) производить через бытовую лампу накаливания 220 вольт и мощностью 100 — 150 ватт, включив последовательно в одну из питающих проводов, этим вы обезопасите от порчи радиодеталей в случае допущенной ошибки. Работая с повышающими преобразователями или инверторами соблюдайте правила электрической безопасности так как работа производится с опасным для организма напряжением !!! Выходную вторичную обмотку в процессе наладки и сборки обязательно изолировать кембриками из резиновых трубочек во избежание случайного контакта.

СХЕМА ПРЕОБРАЗОВАТЕЛЯ ПОСТОЯННОГО ТОКА 220В НА 12В

Размещено Circuits Arena в среду, 17 апреля 2019 г.

СХЕМА ПРЕОБРАЗОВАТЕЛЯ ПОСТОЯННОГО ТОКА 220В НА 12В — это схема, объясняющая схему преобразователя переменного тока в постоянный.В этой статье объясняется, как преобразовать 220/230 В переменного тока в 12 В, 220 В переменного тока в 12 В постоянного тока. Схема цепи, 220 В переменного тока в 5 В …

Схема преобразователя переменного тока в постоянный

В этой статье объясняется, как преобразовать 220/230 В переменного тока в 12 В, 220 В переменного тока в 12 В постоянного тока. Схема цепи, 220 В переменного тока в 5 В постоянного тока, 230 В переменного тока в 5 В постоянного тока схема регулируемого источника питания, принципиальная схема преобразователя 5 В постоянного тока, преобразователь переменного тока в постоянный. , цепь питания переменного тока в постоянный, цепь регулятора напряжения переменного тока в постоянный, схема мостового выпрямителя, принципиальная схема регулируемого источника питания, как преобразовать переменный ток в постоянный, как сделать 220В переменного тока в 12В постоянного тока, как регулировать напряжение Регулируемый источник питания постоянного тока , Схема источника питания с регулируемым постоянным током, электрическая схема с регулируемым напряжением, регулятор напряжения с использованием 7805, регулятор напряжения с использованием 7812.

Трансформаторный линейный преобразователь, использующий простой диодный мост, конденсатор, регулятор напряжения. Простой диодный мост может быть построен либо с одним полупроводниковым устройством, например DB107, либо с 4 независимыми диодами, например 1N4007. Другой тип преобразователя — это SMPS или импульсный источник питания, в котором используется высокочастотный небольшой трансформатор и импульсный стабилизатор для обеспечения выхода постоянного тока.

Схема преобразователя постоянного тока 220В в 12В

Схема преобразователя постоянного тока 220В в 12В

Схема преобразователя постоянного тока 220В в 12В здесь четыре выпрямительных диода общего назначения 1N4007 используются для выпрямления переменного тока на входе.1N4007 имеет пиковое повторяющееся обратное напряжение 1000 В со средним выпрямленным прямым током 1 А. Эти четыре диода используются для преобразования выходного напряжения 13 В переменного тока через трансформатор. Диоды используются для изготовления мостового преобразователя, который является важной частью схемы преобразования переменного тока в постоянный.

Работа цепи преобразователя переменного тока в постоянный:

Понижающий трансформатор используется для преобразования переменного тока высокого напряжения в переменный ток низкого напряжения. Трансформатор смонтирован на печатной плате и представляет собой трансформатор на 1 ампер и 13 вольт.Однако во время нагрузки напряжение трансформатора падает примерно на 12,5-12,7 вольт.

Требуемые компоненты цепи преобразователя переменного тока в постоянный:

• Трансформатор с номиналом 1 А 13 В
• 2,4 шт 1N4007 Диоды
• 3.A 1000 мкФ Электролитический конденсатор с номиналом 25 В.
• 4. несколько одножильных проводов
• 5. Макетная плата
• 6.LDO или линейный регулятор напряжения согласно спецификации (здесь используется LM2940).

Ограничения цепи преобразователя переменного тока в постоянный:

• Любые ситуации, когда входное переменное напряжение может колебаться или если переменное напряжение значительно падает, выходное переменное напряжение на трансформаторе также падает.Таким образом, преобразователь 230 В переменного тока в 12 В постоянного тока не может питаться от сети 110 В переменного тока. Чтобы решить эту проблему, предусмотрена дополнительная настройка для разных уровней входного напряжения.
• Несмотря на отсутствие универсального диапазона входных напряжений, это дорогостоящий выбор, поскольку стоимость самого трансформатора превышает 60% от общей стоимости изготовления схемы преобразователя.
• Еще одно ограничение — низкая эффективность преобразования. Трансформатор нагревается и тратит ненужную энергию.
• Трансформатор — это тяжелый предмет, который излишне увеличивает вес изделия.
• Из-за трансформатора внутри изделия требуется больше места для размещения схемы преобразователя или, по крайней мере, трансформатора.

Цепь инвертора от 12 В до 220 В переменного тока

---

Обзор

Пост представляет собой схему инвертора переменного тока от 12 В до 220 В, разработанную с использованием нескольких легко доступных компонентов. Инверторы часто необходимы в местах, где невозможно получить питание переменного тока от сети. Схема инвертора используется для преобразования мощности постоянного тока в мощность переменного тока.Цепи инвертора очень полезны для получения высокого напряжения с использованием источника постоянного тока низкого напряжения или батареи. Схема преобразователя постоянного тока также может быть использована, но она имеет определенные ограничения по напряжению.

Цепь инвертора от 12 В постоянного тока до 220 В переменного тока разработана с использованием микросхемы CD4047. Микросхема CD4047 действует как устройство генерации импульсов переключения. N-канальный силовой полевой МОП-транзистор IRFZ44n действует как переключатель. Вторичный трансформатор 12–0–12 В обратно используется в качестве повышающего трансформатора для преобразования низкого переменного тока в высокий.

---

Необходимые компоненты

Для реализации этого проекта инвертора требуются следующие компоненты.

1. IC CD4047
2. IRFZ44 Power MOSFET — 2
3. Вторичный трансформатор 12-0-12 / 1A
4. Переменный резистор 22 кОм
5. Резисторы 100 Ом / 10 Вт — 2
6. Конденсаторы 0,22 мкФ
7. 12 В Герметичный свинцово-кислотный аккумулятор

---

Принципиальная электрическая схема и конструкция

Принципиальная схема, показанная выше, представляет собой испытанную схему инвертора от 12 В постоянного тока до 220 В переменного тока. Он использует 2 мощных полевых МОП-транзистора IRFZ44 для управления выходной мощностью и микросхему 4047 IC в качестве нестабильного мультивибратора, работающего на частоте около 50 Гц.

10- и 11-контактные выходы ИС напрямую управляют силовыми полевыми МОП-транзисторами, которые используются в двухтактной конфигурации. Используйте подходящие радиаторы для полевых МОП-транзисторов, так как они будут выделять огромное количество тепла. Выходной трансформатор имеет напряжение 12 В-0-12 В, 1 А на вторичной обмотке и 220 В на первичной обмотке.

---

Работа контура

Микросхема CD 4047 сконфигурирована в режиме нестабильного мультивибратора с помощью переменного резистора RV1 и конденсатора C1. Изменяя значение RV1, мы можем получить другой диапазон выходного импульса на выводах Q и Q ’CD4047.Следовательно, существует изменение выходного напряжения на трансформаторе.

n-канальные силовые полевые МОП-транзисторы IRFZ44 Дренажные контакты соединены с выводами вторичной обмотки трансформатора, а общий вывод вторичной обмотки соединен с плюсом батареи. Оба вывода истока MOSFET подключены к отрицательной клемме батареи. Когда чередующийся прямоугольный импульс от Q&Q ’управляет полевым МОП-транзистором, он включается. Затем вторичная обмотка вынуждена создавать переменное магнитное поле.Это индуцированное магнитное поле создает высокое переменное напряжение около 220 В.

---

Моделирование схем

Схема была смоделирована с помощью Proteus. Моделирование дало желаемый результат, как показано на скриншоте ниже.

Вы также можете проверить эту схему: Цепь удвоителя напряжения от 12 В до 24 В

Преобразователь

12VDC в 220-380VDC | Проекты

В современном доме удивительное количество приборов будет работать от постоянного тока высокого напряжения.

Все больше и больше устройств (компьютеры, ЖК-мониторы и телевизоры, компактные люминесцентные и светодиодные лампы, зарядные устройства для телефонов и т. Д.) Включают в себя импульсные источники питания. Эти устройства будут выпрямлять входящую сеть с частотой 50/60 Гц, преобразовывать ее в постоянный ток, а затем понижать напряжение с помощью более высокочастотного и более эффективного трансформатора. Обычно их можно определить как имеющие широкий диапазон входного напряжения и частоты (например, от 100 до 240 В, 50-60 Гц). Такие приборы будут работать на постоянном токе.

Во многих электроинструментах и ​​пылесосах используются так называемые универсальные двигатели.

Нагревательные приборы и лампы накаливания также будут работать от постоянного напряжения.

Управляющие приборы в DC предназначены только для образовательных экспериментов, а не для необразованных масс. При оценке устройства, к которому требуется питание, необходимо принять во внимание тщательное рассмотрение. Одно из многих предостережений заключается в том, что многие переключатели и термостаты предназначены для переменного тока и будут иметь разные, часто более низкие номинальные значения постоянного тока.

Стандартный синусоидальный инвертор от 12 В до 220/240 В будет состоять из двух отдельных функциональных блоков.Первым этапом является повышающий преобразователь, преобразующий низковольтный постоянный ток в высоковольтную шину постоянного тока, обычно от 340 до 380 В. Второй этап — это синусоидальная широтно-импульсная модуляция (SPWM), которая прерывает высоковольтный постоянный ток для создания почти чистой синусоидальной волны с небольшой фильтрацией.

При питании многих устройств от синусоидального инвертора высоковольтный постоянный ток преобразуется в переменный ток только для того, чтобы быть выпрямленным обратно в постоянный ток в приборе.

Этот инвертор исключает стадию SPWM и выдает только постоянный ток.Этот постоянный ток можно использовать для питания электроприборов или в качестве источника постоянного тока высокого напряжения для вашего SPWM, частотно-регулируемого привода (.. для вашего инверторного холодильника) или другого проекта.

Ebay, AliExpress и другие подобные магазины предлагают дешевые преобразователи с 12 В постоянного тока на 220-380 В постоянного тока (на фото выше), готовые к покупке под такими названиями плат, как QS-100 и GZF-02-Y.

Эти базовые платы преобразователя состоят из SG3525, четырех полевых МОП-транзисторов IRF3205 и трансформатора. Они не включают в себя защиту от перегрузки, регулировку выхода / обратную связь или выпрямление постоянного тока.Они также не включают выключателей низкого напряжения.

Этот проект намерен построить на этих платах и ​​встроить эти другие функции и защиту.

В преобразователе используется предварительно намотанный трансформатор мощностью 500 Вт, который можно приобрести на AliExpress.

Для этого проекта требуется вертикально установленная плата драйвера — плата драйвера преобразователя с 12 В постоянного тока на 220-380 В постоянного тока (замкнутый контур) или плата драйвера преобразователя с 12 В постоянного тока на 220-380 В постоянного тока — с разомкнутым контуром.

Цепи преобразователя 12 В постоянного тока в 220 В переменного тока

Преобразователь 12 В постоянного тока в 220 В переменного тока — это инструмент, который может преобразовывать постоянное напряжение 12 В в 220 В переменного тока.Схема преобразователя 12 В постоянного тока в 220 В переменного тока на рисунке ниже является примером простой схемы преобразователя. Цепи преобразователя постоянного тока в переменный могут использоваться для обеспечения источника напряжения на лампе 220 В переменного тока в аварийной ситуации. Преобразователь постоянного тока в переменный. Показанные ниже схемы могут рассчитывать на нагрузку до 60 Вт. Выходная цепь преобразователя постоянного тока в переменный — это прямоугольная волна переменного напряжения 220 В. Цепи преобразователя постоянного тока в переменный ток построены из питания, следующего за импульсом от нестабильного мультивибратора IC CD4047, транзистора схемы Дарлингтона BC337 с TIP3055, затем повышающий преобразователь используется в качестве первичного трансформатора 220 вольт и 12 вольт CT.Цепи преобразователя могут питаться от аккумулятора 12 вольт для работы и обеспечения выходного напряжения переменного тока 220 вольт. Полную схему компонентов и список преобразователя 12 В постоянного тока в переменный 220 В можно увидеть на следующем рисунке.

Цепи преобразователя 12 В постоянного тока в 220 В переменного тока

Схема преобразователя

была построена с использованием CMOS IC CD4047 в качестве схемы генератора импульсов. CD IC 4047 в цепи преобразователя постоянного тока в переменный выше установленного как нестабильный мультивибратор. Нестабильный мультивибратор в цепи выходного преобразователя 12 вольт постоянного тока в переменный 220 вольт, выше на выходе есть два пути, взаимно сдвинутые по фазе на 180 °.Второй выход каждого мультивибратора используется для подачи смещения или триггера на транзисторы Дарлингтона BC337 и TIP3055. При разности выходных импульсов мультивибратора две пары транзисторов Дарлингтона в цепи преобразователя постоянного тока в переменный будут работать по очереди, так что трансформаторы CT получат двусторонний привод вторичной стороны трансформаторов. Преобразователь, использующий выходную клемму трансформатора тока CT с тем, что используется на вторичной стороне клеммы 12 вольт, 12 вольт и трансформатора тока.Затем на первичной стороне может быть выбрано выходное напряжение 220 вольт и нагрузка 110 вольт, подаваемая по мере необходимости преобразователя постоянного тока в переменный ток схемы выше.

простые 12В до цепи инвертора 220В с использованием МОП-транзистора ИРФЗ44

Что такое схема инвертора?

Схема инвертора может преобразовывать сигнал постоянного тока с номинальным напряжением (9 В, 12 В) в значительно более высокий сигнал переменного тока с желаемым уровнем напряжения (220 В). В случае сбоя питания инвертор очень полезен в качестве резервного источника питания, и, если он оптимально заряжен, он также позволит вам использовать ваш компьютер, телевизор, освещение, электроинструменты, бытовые приборы и другие электрические удобства помимо питания всего устройства. жилой дом.Итак, в сегодняшнем руководстве мы рассмотрим пошаговый процесс создания простой схемы инвертора с 12 В на 220 В с использованием двух полевых МОП-транзисторов IRFZ44.

Эта схема инвертора работает по принципу преобразования чистого сигнала постоянного тока в свободно бегущую прямоугольную волну с помощью схемы мультивибратора, работающей в нестабильном режиме. Избыточное среднеквадратичное значение выходного прямоугольного сигнала затем прерывается в желаемый синусоидальный сигнал переменного тока с помощью прерывателя AMV, такого как IRFZ44.IRFZ44 — это N-канальный полевой МОП-транзистор с быстрой коммутацией с высоким током стока 49 А и низким сопротивлением сопротивления 17,5 МОм.

[спонсор_1]

JLCPCB — ведущая компания по производству прототипов печатных плат в Китае, предоставляющая нам лучший сервис, который мы когда-либо испытывали (качество, цена, обслуживание и время). Мы настоятельно рекомендуем заказывать печатные платы в JLCPCB, все, что вам нужно сделать, это просто загрузить файл Gerber и загрузить его на веб-сайт JLCPCB после создания учетной записи, как указано в видео выше, посетите их веб-сайт, чтобы узнать больше! .

Компоненты оборудования

Для сборки этого проекта вам потребуются следующие детали:

Чтобы заказать специальные печатные платы по невероятно высокой цене, посетите: www.jlcpcb.com

IRFZ44 Распиновка

Полезные шаги

1) Спроектируйте компоновку печатной платы для инвертора, используя любой инструмент CAD для печатных плат. Чтобы узнать больше о последних бесплатных инструментах САПР для печатных плат 2020 года, пожалуйста, обратитесь к нашей предыдущей статье, нажав здесь.

2) Припаяйте все компоненты к печатной плате.

3) Припаяйте два провода с выходом полевых МОП-транзисторов IRFZ44 и еще один с выходом схемы делителя напряжения 220 Ом.

4) Припаиваем зажим аккумулятора (провода).

5) Припаяйте выход схемы инвертора повышающим трансформатором ТТ.

6) Включите питание и проверьте цепь с помощью светодиодной лампы 220 В.

Принципиальная схема инвертора с 12 В на 220 В

Рабочее объяснение

В этой схеме используется мультивибратор, работающий в нестабильном режиме, для генерации свободно бегущей прямоугольной волны.При включении схемы с использованием аккумулятора 12 В, сигнал прямоугольной формы генерируется схемой мультивибратора, но для того, чтобы устройство переменного тока работало без каких-либо проблем, нам требуется чистый синусоидальный сигнал переменного тока.

Это достигается за счет подачи прямоугольного сигнала с выхода схемы мультивибратора на два полевых МОП-транзистора IRFZ44, что прерывает избыточное среднеквадратичное значение выходного прямоугольного сигнала в несколько зашумленный синусоидальный сигнал. Затем выходной синусоидальный сигнал подается на повышающий трансформатор с 12 В на 220 В, который повышает напряжение до желаемого уровня переменного тока 220 В.Вы можете подключить конфигурацию LC параллельно к выходу трансформатора, чтобы еще больше уменьшить шум и улучшить форму выходного сигнала переменного тока.

Приложения

• Используются в таких устройствах, как центробежные вентиляторы, насосы, смесители, экструдеры, испытательные стенды. конвейеры, насосы-дозаторы. и оборудование для обработки паутины

Gerber Files

Вы можете загрузить файлы gerber для схемы по приведенной ниже ссылке:

См. Также: Цепь автоматического аварийного освещения с использованием реле 5В | Советы и методы устранения неполадок печатных плат — полное руководство | Как сделать бесконтактный дозатор дезинфицирующего средства для рук

509 Превышен предел пропускной способности

509 Превышен предел пропускной способности Сервер временно не может обслуживать ваш запрос из-за того, что владелец сайта достиг своего ограничение пропускной способности.Пожалуйста, повторите попытку позже.

Hybrid Мощный преобразователь с 230 В переменного тока в 12 В постоянного тока для разнообразных применений

Получите доступ к нескольким разновидностям мощных, надежных и эффективных преобразователей 230 В переменного тока в 12 В постоянного тока на Alibaba.com для всех типов жилых и коммерческих помещений. Эти преобразователи с 230 В переменного тока в 12 В постоянного тока оснащены новейшими технологиями и обладают разной мощностью, чтобы с легкостью служить вашим целям. Вы можете выбрать одну из существующих схем преобразователя 230 В переменного тока в 12 В постоянного тока на сайте или выбрать полностью индивидуализированные версии этих продуктов.Они долговечны и устойчивы, чтобы постоянно предлагать стабильное обслуживание без каких-либо поломок.

Схема преобразователя 230В переменного тока в 12В постоянного тока Коллекции , найденные на сайте, оснащены всеми интересными функциями, такими как интеллектуальная технология охлаждения для более быстрого и интеллектуального охлаждения, защита от короткого замыкания, интеллектуальная сигнализация для обнаружения и дисплеи для отображения любого вида ошибки, защита от перенапряжения и т. д. Эти преобразователи с 230 В переменного тока в 12 В постоянного тока доступны с различными номинальными напряжениями, такими как 230 В переменного тока, 220 В / 230 В / 240 В для преобразователей и 100 В / 110 В / 120 В / 220 В / 230 В / 240 В для линейки инверторов.Эти преобразователи с 230 В переменного тока в 12 В постоянного тока также оснащены функциями защиты входа от обратной полярности.

Alibaba.com может помочь вам выбрать одну из различных схем преобразователя 230 В переменного тока в 12 В постоянного тока с различными моделями, размерами, емкостями, потребляемой мощностью и многим другим. Эти интеллектуальные преобразователи с 230 В переменного тока в 12 В постоянного тока экономят электроэнергию даже в самых суровых климатических условиях. У них также есть возможность быстрой зарядки.Вы можете использовать эту схему преобразователя 230 В переменного тока в 12 В постоянного тока в ваших домах, гостиницах, офисах или любой другой коммерческой недвижимости, где энергопотребление является дорогостоящим и критически важным.
