Схема принудительного включения вентилятора ваз 2110. Принудительное включение вентилятора охлаждения на ВАЗ 2110: пошаговая инструкция — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как самостоятельно установить кнопку принудительного включения вентилятора охлаждения на ВАЗ 2110. Какие компоненты понадобятся для монтажа. Какие преимущества дает ручное управление вентилятором. Как правильно подключить электрическую схему.

Содержание

Зачем нужно принудительное включение вентилятора на ВАЗ 2110

Штатная система охлаждения двигателя ВАЗ 2110 предусматривает автоматическое включение вентилятора радиатора при достижении определенной температуры охлаждающей жидкости. Однако в некоторых ситуациях может потребоваться ручное управление вентилятором:

При выходе из строя штатного датчика включения
Для предотвращения перегрева двигателя в пробках в жаркую погоду
При буксировке прицепа или движении в гору с большой нагрузкой
Для более быстрого охлаждения двигателя после остановки

Установка кнопки принудительного включения вентилятора позволяет водителю контролировать температурный режим двигателя и предотвращать его перегрев.

Необходимые компоненты для установки

Для монтажа системы принудительного включения вентилятора на ВАЗ 2110 потребуются следующие компоненты:

Кнопка включения (желательно с подсветкой)
Автомобильное реле на 30-40А
Провода сечением 1,5-2,5 мм²
Предохранитель на 20-30А
Клеммы, наконечники, изоляционная лента

Все компоненты можно приобрести в автомагазине. Стоимость комплекта составит около 500-1000 рублей.

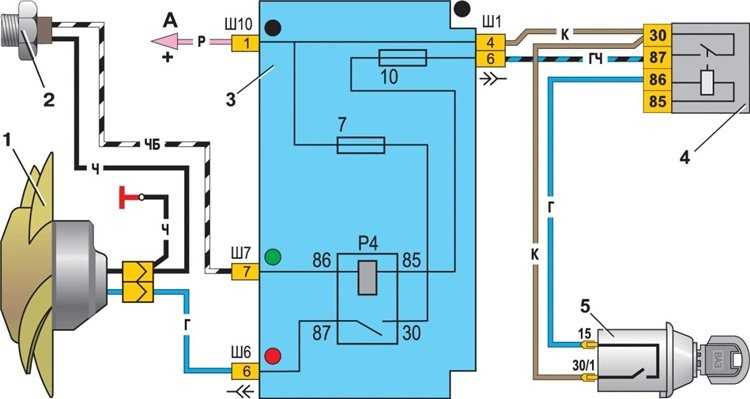

Схема подключения принудительного включения вентилятора

Принципиальная схема подключения выглядит следующим образом:

От аккумулятора через предохранитель подается питание на реле
Управляющий контакт реле подключается к кнопке в салоне
Силовые контакты реле коммутируют цепь питания вентилятора
Минусовой провод вентилятора подключается на массу

При нажатии на кнопку реле замыкает цепь и включает вентилятор, независимо от показаний штатного датчика температуры.

Пошаговая инструкция по установке

Процесс установки системы принудительного включения вентилятора на ВАЗ 2110 включает следующие этапы:

Отключить минусовую клемму аккумулятора
Установить кнопку включения на приборной панели
Смонтировать реле в подкапотном пространстве
Проложить провода от кнопки к реле и от реле к вентилятору
Подключить питание через предохранитель
Проверить работоспособность и изолировать соединения

Рассмотрим каждый этап подробнее.

Монтаж кнопки включения вентилятора

Для установки кнопки принудительного включения вентилятора на ВАЗ 2110 выполните следующие действия:

Выберите место на приборной панели для установки кнопки
Просверлите отверстие подходящего диаметра
Установите кнопку в отверстие и зафиксируйте гайкой
Подключите провод питания подсветки кнопки

Проложите управляющий провод от кнопки к месту установки реле

Рекомендуется использовать кнопку с подсветкой, чтобы контролировать ее состояние в темное время суток.

Подключение электрической схемы

После монтажа кнопки необходимо выполнить электрическое подключение:

Установите реле в подкапотном пространстве
Подключите питание реле через предохранитель к аккумулятору
Соедините управляющий контакт реле с кнопкой в салоне
Подключите силовые контакты реле в разрыв питающего провода вентилятора
Изолируйте все соединения

При правильном подключении нажатие кнопки должно включать вентилятор независимо от температуры двигателя.

Проверка работоспособности системы

После завершения монтажа необходимо проверить работу принудительного включения вентилятора:

Подключите аккумулятор

Включите зажигание
Нажмите кнопку включения вентилятора
Убедитесь, что вентилятор начал вращаться
Отпустите кнопку — вентилятор должен остановиться

Если система работает корректно, можно закрепить все провода и установить на место снятые элементы интерьера.

Преимущества принудительного включения вентилятора

Установка кнопки ручного управления вентилятором охлаждения на ВАЗ 2110 дает владельцу следующие преимущества:

Возможность предотвратить перегрев двигателя
Контроль температурного режима при повышенных нагрузках
Ускорение охлаждения двигателя после остановки
Работоспособность системы охлаждения при выходе из строя штатного датчика

При этом затраты на установку системы минимальны, а эффект от нее может быть весьма существенным.

Как включить вентилятор охлаждения на ВАЗ

Электрический вентилятор можно включить двумя способами. Первый — с использованием электромагнитного реле, а второй без него. Но в любой из этих схем будет полезно использовать кнопку принудительного включения вентилятора.

На автомобилях используются электрические вентиляторы для обдува радиатора системы охлаждения. Вентилятор представляет собой крыльчатку на электродвигателе постоянного тока, установленном в круглой или квадратной рамке. Включение электровентилятора полностью автоматическое, зависит от температуры охлаждающей жидкости в радиаторе. Данные о температуре жидкости снимаются с датчика, установленного в боковом отсеке радиатора. Датчик представляет собой простой микровыключатель, контакты которого нормально разомкнуты. Замыкаются они при достижении определенной температуры.

Чтобы подключить электрический вентилятор, можно воспользоваться двумя схемами: релейной и безрелейной. Отличие этих схем видно из названия. Безрелейная схема состоит из датчика температуры, вентилятора, предохранителя, соединительных проводов. Плюсовой вывод электровентилятора подключается через предохранитель на плюсовую клемму аккумулятора. Минусовой вывод вентилятора подключается к любому выводу датчика температуры, полярность включения не играет роли. Второй вывод датчика нужно соединить с кузовом автомобиля. Это самая простая схема включения, не требует много времени на реализацию.

Релейная схема содержит в себе электромеханическое реле. Хороша тем, что высокий ток убирается от датчика к реле. Плюсовой вывод вентилятора подключается через предохранитель на аккумулятор, минусовой на кузов. Минусовой провод нужно разрезать и получившиеся два провода соединить с нормально разомкнутыми контактами реле. По умолчанию у нас вентилятор отключен. Один вывод катушки реле необходимо запитать от плюса аккумулятора через предохранитель, либо от замка зажигания. Второй вывод катушки следует подать на первый контакт датчика температуры, а уже от второго контакта монтировать провод, соединенный с кузовом. Заранее посмотрите, имеется ли в реле диод, включенный параллельно катушке. Если имеется, то важно соблюдать полярность питания обмотки.

Еще одна полезная доработка для схемы включения вентилятора – это кнопка, установленная в салоне автомобиля. Датчик температуры может отказать в самый неподходящий момент, поэтому для экстренных случаев кнопка окажется полезной. Как при использовании первой схемы, так и при использовании второй, нужно соединить нормально разомкнутые контакты кнопки с датчиком температуры. Так проще, но в случае использования первой схемы окажется, что на кнопке будет большой ток, а это может вызвать подгорание контактов кнопки и расплавление корпуса. Поэтому лучше всего кнопку использовать в дуэте с электромагнитным реле.

Как открыть капот на Ниссан	Как разобрать подрулевые переключатели	Как снять диск с колеса
Как обнулить счетчик замены масла	Почему плохо тормозит скутер	Как вытащить предохранитель

Не срабатывает вентилятор охлаждения ваз 2112

Электродвигатель вентилятора, системы охлаждения двигателя автомобиля ВАЗ-2112, включатся в работу через реле. А оно срабатывает по команде с электронного блока управления, который получает сигнал с датчика включения вентилятора. Он располагается чуть выше термостата. Его не нужно путать с датчиком температуры охлаждающей жидкости, который работает на указатель температуры, находящийся на щитке приборов. Он расположен ниже датчика вентилятора.

Если стрелка указателя температуры поползла в красную зону шкалы, а шума включения вентилятора системы охлаждения не слышно, то придётся искать причину этой неисправности. Для начала, нажмите на кнопку звукового сигнала, тем самым Вы проверите, цел ли предохранитель F7 (20А), который защищает электрическую цепь вентилятора. Есть звук сигнала, значит, предохранитель цел, и открывать монтажный блок, не стоит.

Дальше проверяем реле вентилятора. Оно находится справой стороны передней консоли, где располагаются ноги пассажира. Вскрываем крышку, исходное реле стоит первым с левого края. Проверить его можно поставив, вместо него, такое же исправное. А если, замкнув контакты №85 и №86, вентилятор, при включенном зажигании, заработает, значит, он исправен. Электродвигатель вентилятора можно проверить и другим способом, подсоединив его напрямую к аккумуляторной батарее.

Наиболее частой причиной отказа в работе вентилятора системы охлаждения, является датчик включения вентилятора. Его проверяют прогрев двигатель до температуры чуть более 100 градусов, а затем двигатель глушат, оставив включённым зажигание. Снимают клемму с датчика. Если вентилятор заработает, то датчик неисправен. Естественно предварительно проверяют, исправен ли сам вентилятор. При исправности всех выше перечисленных устройств, причиной не включения вентилятора будет электронный блок управления.

Водитель автомобиля ВАЗ-2112 может самостоятельно проверить всю электрическую схему включения вентилятора, за исключение ЭБУ.

Вентилятор не включается

Содержание

Причин для этого может быть несколько:

Предохранитель. В монтажном блоке может быть неисправен предохранитель F7, номиналом 20 ампер — отвечает за питание цепей электровентилятора и звукового сигнала;
Термостат. Жидкость циркулирует только по малому кругу, радиатор и датчик не нагреваются, соответственно, вентилятор не включается. Проверить можно простым прощупыванием патрубков, подходящие к радиатору должны начать греться после открывания термостата;
Датчик. У ВАЗ 2110 с карбюратором, для проверки замыкаются контакты, при неисправности прибора включится электровентилятор. У инжекторного мотора необходимо отсоединить разъем, при работающих остальных элементах ЭБУ определит разрыв в цепи, выдаст аварийный постоянный сигнал на реле, которое принудительно включит электродвигатель для охлаждения;
Реле вентилятора системы охлаждения у инжекторных двигателей ВАЗ 2110. Отключается датчик, замыкаются силовые контакты на реле, находящемся в дополнительном блоке предохранителей. Если все заработало, то проверяем управляющую обмотку: на одном контакте всегда плюс от главного реле, соединяя второй с корпусом, пытаемся услышать щелчок срабатывания. Но лучше, просто заменить для проверки реле, временно, на заведомо исправное;
Электродвигатель. При проверке отключается разъем, для принудительного включения крыльчатки напряжение подается напрямую с аккумулятора.

Если все элементы исправны, то обрыв надо искать в проводах, поочередно «прозванивая» их. Возможен также плохой контакт с корпусом автомобиля клемм проводов подключения реле и датчика. Наихудшим вариантом будет отказ ЭБУ, при этом сигнал с «ноги» 46 обычно «плавает» и не достигает значений +12 вольт (выключено) и 0 (включено).

Причины неисправностей

Вентилятор может не включаться по следующим причинам:

неисправен привод (электродвигатель) вентилятора;
перегорел предохранитель;
вышло из строя реле;
обрыв электропроводки;
отсутствие контакта в разъеме датчика температуры;
неисправен датчик температуры.

Поиск причин

Диагностику неисправности вентилятора следует начинать с него самого. Для этого отключите разъем на вентиляторе и подключите его, соблюдая полярность, напрямую к клеммам аккумулятора. Если он включится, значит, привод исправен, причину нужно искать дальше. Если же вентилятор не заработает, причина именно в нем. Но давайте по порядку.

Вентилятор не включился. Проверяем целостность проводки и состояние контактов на датчике. Если все в порядке, переходим к предохранителю и реле вентилятора. Они расположены под капотом с левой стороны ближе к водителю, в монтажном блоке.

Предохранитель F4 на 20A, идет сдвоенный, на звуковой сигнал и вентилятор охлаждения (очень легко проверить, если нет звукового сигнала и не работает вентилятор, то скорее всего виновник он).

Проверить предохранитель можно обыкновенным автотестером. С реле дело обстоит сложнее. Чтобы убедиться, что дело не в нем, лучше где-нибудь раздобыть на сто процентов рабочее реле и на время установить его в посадочное гнездо для проверки. Если и с ним вентилятор не заработал, идем к датчику.

Проверка в домашних условиях

Иногда электродвигатель включается слишком поздно, когда температура антифриза уже высока. Это может быть вызвано неисправностью клапана в крышке радиатора или нештатными параметрами датчика включения. Проверить температуру срабатывания прибора, можно дома, с помощью мультиметра и термометра.

После отключения электрического разъема, датчик выкручивается ключом. Для исключения ожогов, снимать прибор нужно только с холодного двигателя, предварительно слив антифриз. При обратной установке, желательно использовать новую уплотнительную медную шайбу и не прикладывать слишком больших усилий при затяжке.

Температура включения выгравирована на торце, она может быть от 92 до 95 градусов. Для проверки, надо подсоединить мультиметр в режиме измерения сопротивления и погрузить резьбовую часть в емкость с водой.

Нагревая воду и следя за показаниями мультиметра, регистрируем по термометру момент включения, а при остывании температуру выключения. Стандартно это 92 и 87 градусов, при значительных отклонениях, особенно критично позднее срабатывание, прибор требует замены.

Для улучшения охлаждения, возможна установка двойного вентилятора от «Нивы». Существуют две модификации для размещения: после радиатора или перед ним.

На ВАЗ 2110, можно установить с минимальными доработками креплений по месту, любой из вариантов. При параллельном включении электродвигателей, потребляемый ток возрастает до 40 ампер, что требует замены проводки.

Следите за температурой двигателя. Если поздно заметить перегрев, то кроме закипания антифриза и вынужденной остановки возможны и более тяжелые последствия: деформация головки блока цилиндров, заклинивание распределительного вала. При дефектах в работе вентилятора системы охлаждения ВАЗ 2110 неисправности можно диагностировать самостоятельно, проверив термостат, электродвигатель, реле, датчик включения.

Как сделать принудительное включение вентилятора на ваз. Принудительный запуск вентилятора на ноутбуке. Почему не работает электровентилятор

Наверное, многие замечали, что температура включения вентилятора на двигателях последнего поколения ВАЗ 2110 -2112 (100-105 С) завышена до нормальной рабочей температуры двигателя (85- 90 С).

В первую очередь это введение связано с борьбой производителя за более чистый выхлоп из трубы вашего автомобиля (требования современных норм евро 3 и выше). При заданной температуре происходит более полное сгорание топлива и его компонентов.

Но надо заметить, что, как всегда, эта положительная сторона для одного аспекта приносит что-то отрицательное для другого. Так, при незначительном, но все же перегреве двигателя и головки в металле происходят необратимые физико-химические процессы, что в конечном итоге сказывается на общей итоговой работе моточасов силового агрегата… Помимо того, что в случае выхода из строя электрические компоненты, влияющие на включение вентилятора, время обнаружения этого при завышенной температуре штатного включения 105 С до перегрева 125 С будет значительно меньше, чем от нормальной работы до перегрева.

Для более равномерной и управляемой работы двигателя предлагается сделать параллельную схему включения вентилятора. К одному из контактов вентилятора всегда подключается плюсовой контакт, а для второго минусового контакта предлагается параллельное соединение с выключателем согласно рис. 1.

Рисунок 2 Место подключения провода в моторном отсеке для включения вентилятора радиатора ВАЗ 21102

Рисунок 3 Вариант места установки выключателя вентилятора радиатора ВАЗ 2110 2111 2112

После реализации данного решения остается лишь отметить дополнительные возможности контроля рабочей температуры силового агрегата со всеми последующими положительными аргументами, приведенными выше.

PS У многих, в силу сложившихся консервативных взглядов, может возникнуть мысль, что в электрической схеме для включения вентилятора охлаждения требуется реле. Я против лишнего и могу сказать, что для того, чтобы схема заработала, достаточно мощного выключателя, рассчитанного на ток не менее 20 А на 12 Вольт, то есть 240 Вт (такие выключатели есть в продаже — например, 220 Вольт 16 А, как на рисунке 3, то есть 3520 Вт) Данная схема успешно работает на автомобиле ВАЗ 21102, 2001 года выпуска, уже 3 года. Кроме того, следует отметить, что данный способ не является заменой штатной работы вентилятора радиатора в автомобиле и предназначен лишь как альтернативное решение для работы двигателя на более низкие температуры, контролируемые непосредственно водителем.

В любом случае при перегреве двигателя, даже если вы реализовали описанный выше принцип, все равно проверьте систему охлаждения и убедитесь в ее полной исправности.

Аварийные действия при перегреве системы охлаждения двигателя во время движения.

При первых признаках перегрева, если стрелка указателя температуры ушла в красную зону, но облака пара из-под капота не выходят, включить максимальный режим обогрева салона. Это необходимо для того, чтобы понизить температуру охлаждающей жидкости в системе охлаждения двигателя.

Включите сигнализацию, выжмите педаль сцепления и, используя инерцию автомобиля, постарайтесь осторожно подъехать к краю проезжей части и остановиться как можно правее на обочине, а по возможности и вне проезжей части . Дайте двигателю поработать пару минут на нормальных оборотах холостого хода с включенным на полную мощность отопителем, не глушите двигатель сразу. Откройте капот и осмотрите моторный отсек.

После остановки перегретого двигателя начинается местный перегрев охлаждающей жидкости в местах контакта с наиболее теплонапряженными деталями двигателя и образование повышенных местных перегревов. Кроме того, через 2-3 минуты лучше завести машину на 10 секунд, чтобы новый объем охлаждающей жидкости начал контактировать с деталями двигателя.

Определите, откуда идет пар, если он есть. При осмотре двигателя обратите внимание на наличие охлаждающей жидкости в расширительном бачке (будьте осторожны, чтобы не обжечься), на целостность резиновых шлангов, радиатора, термостата.

Загляните под панель приборов со стороны переднего пассажира в салоне и выясните, нет ли под ней течи или следов вытекания охлаждающей жидкости из радиатора отопителя.

При обнаружении утечек охлаждающей жидкости лопнувший шланг можно временно заделать клейкой лентой или липкой лентой из аптечки.

Течь радиатора, термостата или отопителя достаточно сложно устранить на месте, поэтому в такой ситуации необходимо доливать воду в систему охлаждения и внимательно следить за температурным показателем во время движения, периодически восстанавливая уровень в системе охлаждения.

Двигатель может перегреться при выходе из строя термостата, регулирующего поступление жидкости в систему охлаждения через радиатор или снаружи (для ускорения прогрева холодного двигателя).

Для проверки термостата необходимо проверить на ощупь температуру шланга, соединяющего корпус термостата с радиатором на прогретом двигателе. Если шланг холодный, неисправен термостат, нет циркуляции через радиатор.

Очень часто причиной перегрева двигателя, система охлаждения которого оснащена электровентилятором, является выход из строя вентилятора. Запустите двигатель, следите за температурой и обратите внимание, включается ли вентилятор охлаждения при перегреве двигателя.

Если вентилятор не включается, возможно, перегорел предохранитель, неисправно реле ВКЛ, перегорел двигатель или неисправна проводка.

Проверить целостность проводки, надежность соединения электрических разъемов.

Если проводка в порядке, проверьте предохранитель и замените его, если он неисправен.

Если предохранитель исправен, попробуйте заменить реле вентилятора.

Если вентилятор по-прежнему не включается, проверьте двигатель. Для этого возьмите два дополнительных провода и подайте на него питание напрямую от аккумулятора. Провода должны быть надежно закреплены и изолированы.

Если электродвигатель начинает работать, неисправна проводка; в противном случае проводка или сам двигатель также неисправны. Реле и двигатель ремонту не подлежат, замените их целиком.

При активном использовании ноутбуков, особенно в жаркое время года, пользователи часто сталкиваются с сильным нагревом. Систематический перегрев приводит не только к замедлению работы ОС и периодическому самоотключению ПК, но и к преждевременному выходу из строя процессора, материнской платы или других элементов конструкции. Чтобы снизить температуру ноутбука, можно принудительно включить вентилятор, входящий в систему охлаждения ноутбука, программно изменив некоторые его настройки.

Способы контроля работы кулера на ноутбуке

В ноутбуках за нормальную работу системы охлаждения отвечает BIOS. При этом заводские настройки предусматривают работу вентилятора только на 50% его максимальной мощности .. . Это сделано для того, чтобы во время работы кулер не сильно гудел и не потреблял много электроэнергии.

Практически на всех материнских платах предусмотрена возможность программного контроля исправности системы охлаждения. Принудительно включить вентилятор на ноутбуке можно несколькими способами:

Через БИОС.
С помощью специального программного обеспечения.

Изменение настроек кулера может привести к неприятному шуму при его работе, а также к ускоренной разрядке аккумулятора. Поэтому, прежде чем приступать к радикальным мерам, следует разобрать ноутбук, а затем почистить вентилятор и материнскую плату от пыли, ведь она снижает теплоотдачу и, соответственно, приводит к повышению температуры ПК.

Принудительный запуск вентилятора через BIOS

Чтобы кулер вашего ноутбука работал более эффективно, вы можете изменить его обороты и установить температуру процессора, которую он должен поддерживать. Для этого выполните следующие действия:

Программная оболочка вкладки Hardware Monitor в разных сборках BIOS может отличаться. Однако, если знать, какие параметры необходимо изменить, можно легко переключить вентилятор в нужный режим работы:

В интеллектуальном режиме кулер может работать со следующими параметрами:

Бесшумный — упор делается на бесшумность работа системы и экономия заряда батареи;
Стандарт — вентилятор будет работать на половину своей мощности;

Performance and Turbo — производится максимальный разгон вентилятора (в этом случае немного снизится автономность ноутбука, так как кулер будет потреблять много энергии).

Принудительное включение вентилятора с помощью программы SpeedFan

Еще один способ повысить производительность кулера — использовать специальную программу, к которой относится бесплатная утилита SpeedFan. Для разгона вентилятора с помощью этого приложения необходимо:

Существуют и другие программы для принудительного включения вентилятора на вашем ноутбуке. Итак, с помощью утилиты AMD OverDrive можно внести изменения в работу кулера ПК на базе процессора AMD. Приложение Riva Tunes разработано для процессоров Intel.

От вентилятора охлаждения радиатора ВАЗ 2114 зависит работоспособность двигателя при движении в жаркую погоду, с нагрузкой и, особенно, в пробках. Иногда не работает термостат вентилятора и двигатель перегревается.

Устранить такую поломку на месте сложно, поэтому лучше предварительно установить кнопку принудительного включения вентилятора, с помощью которой можно при необходимости включить охлаждение радиатора для предотвращения перегрева двигателя.

Что необходимо для установки кнопки включения вентилятора ваз 2114

Перед тем, как сделать кнопку на вентилятор ваз 2114, необходимо подготовить следующие комплектующие:

четырехконтактное реле;
кнопка на приборной панели;
контактные площадки для реле и кнопок питания;
5 метров провода сечением 0,75 мм кв.

Схема подключения кнопки

Для возможности включения вентилятора вручную кнопка включения вентилятора ВАЗ 2114 установлена в бортовой сети параллельно термореле, срабатывающему при повышении температуры охлаждающей жидкости. Есть два варианта подключения кнопки: напрямую или с помощью электромагнитного реле.

В первом случае через контакты кнопки будут пробивать слишком большой ток и быстро выходить из строя. Поэтому правильное подключение вентилятора должно производиться только через реле. В этом случае через кнопку, управляющую электромагнитом реле, будет протекать лишь небольшой ток.
К выводам контактов реле (те, которые разомкнуты при отсутствии питания на электромагнит) подключается пара проводов: один от выхода теплового реле, другой от входа. В этом случае при подаче напряжения на электромагнит реле включится вентилятор радиатора. «Массу» реле можно подключить к ближайшему болту, а «плюс» — от блока предохранителей. Причем подключать его лучше к выводу предохранителя, который обесточивается при выключенном зажигании. Например предохранитель F10. В этом случае, даже если вы забудете выключить вентилятор, он перестанет работать при выключении зажигания. В противном случае есть риск сажать аккумулятор «в ноль», оставляя машину на стоянке с включенным вентилятором.

Установка принудительного выключателя на вентилятор ВАЗ 2114

Работу следует начинать с отключения клеммы «масса» от аккумуляторной батареи, чтобы не произошло короткого замыкания при подключении электрической цепи.
Порядок установки кнопки следующий:

Подготовить колодку, к которой будет подключаться кнопка принудительного включения вентилятора ВАЗ 2114. Для этого нужно оставить 4 клеммы с проводами на ней: две центральные кнопки для подсветки и две угловые для управления цепью питания электромагнитного реле.
Подсоедините два провода с наконечниками к проводам питания электровентилятора, которые идут на реле К1 (клеммы 30 и 87). Для этого нужно зачистить часть изоляции на проводах, подходящих к реле, и прикрутить к ним куски проводов, которые пойдут на реле. В идеале соединение лучше спаять, но можно обойтись и просто тугой скруткой. Стыки необходимо тщательно изолировать.
Подсоедините наконечники подключенных проводов к гнезду реле к контактам 30 и 87.
Подключить управляющий провод от блока кнопок к клемме 85 реле, а клемму 86 подключить проводом к массе автомобиля.
Установите кнопку выключателя вентилятора в свободный слот на приборной панели после извлечения заглушки.
Установите реле в удобном месте, например, под приборной панелью автомобиля, и закрепите.
Подключить «массу» к аккумулятору.
Включите зажигание и нажмите кнопку вентилятора. Реле должно щелкнуть, и двигатель вентилятора должен включиться.

На этом установка принудительного выключателя вентилятора на ВАЗ 2114 завершена.

ВАЗ 2107 оснащен электровентилятором охлаждения радиатора. Он автоматически включается при нагреве охлаждающей жидкости до 90 градусов и в нормальных условиях обеспечивает стабильную температуру двигателя вне зависимости от температуры воздуха и режима движения.

Но есть одна проблема. Иногда ломается реле (датчик) включения вентилятора и вентилятор радиатора ВАЗ 2107 не запускается. В результате двигатель перегревается и дело в лучшем случае ограничивается кипением и утечкой охлаждающей жидкости, а в худшем — капитальным ремонтом двигателя. Чтобы избежать проблем, можно улучшить конструкцию, организовав принудительный обдув радиатора. Сделать это можно двумя способами: механическим и электрическим.

Механическое принудительное охлаждение радиатора ВАЗ 2107

На старых моделях ВАЗ охлаждение радиатора осуществлялось с помощью крыльчатки, установленной на роторе водяного насоса. Это решение обеспечивало постоянный приток воздуха к радиатору при заклинивании двигателя. Учитывая, что конструкция ВАЗ 2107 мало чем отличается от своих «предшественников», установить такую крыльчатку не составит труда.

Преимуществом этого решения является его надежность. Принудительный механический обдув радиатора гарантирует, что машина не закипит в пробке в жаркий день. Но при этом эффективность обдува на малых скоростях снижается по сравнению с электрообдувом. Зимой проявляется еще один недостаток принудительного охлаждения — холодный двигатель дополнительно обдувается вентилятором, что несколько замедляет его прогрев. То, что вентилятор обдувает радиатор на холодном двигателе, никак не влияет на скорость прогрева при условии, что термостат работает. Дело в том, что до прогрева двигателя охлаждающая жидкость циркулирует по малому контуру, минуя радиатор.

Механический привод вентилятора охлаждения ВАЗ 2107 можно улучшить :

Установить диффузор для направления потока воздуха через соты радиатора. Это повысит эффективность охлаждения.
Немного отодвиньте радиатор назад, ближе к крыльчатке. Для этого можно откинуть его верхнюю часть, используя для крепления полосы из жесткой стали. Планки необходимо рассчитать так, чтобы расстояние между радиатором и крыльчаткой было примерно 2040 мм.

Таким образом, вы сможете защитить автомобиль от перегрева.

Электровентилятор охлаждения радиатора (принудительный)

Чтобы поломка датчика вентилятора ВАЗ 2107 не доставила проблем, можно организовать принудительное охлаждение без замены штатного электровентилятора с надетой на шкив помпы крыльчаткой. Для этого достаточно предусмотреть на вентиляторе резервный выключатель с кнопкой. Вам потребуются следующие детали и материалы:

Также потребуется новый датчик вентилятора, если старый неисправен. Исправность можно проверить омметром или прозвонкой. Если вентилятор не включается при нагреве нижней части радиатора, его необходимо заменить.

Сначала нужно уменьшить ток, проходящий через контакты термореле, управляющего включением вентилятора. Для этого схему включения вентилятора ВАЗ 2107 нужно изменить так, чтобы он питался не напрямую от датчика, а через дополнительное реле. В этом случае не будут гореть контакты датчика вентилятора (теплового реле), а в случае выхода из строя дополнительного реле последнее заменить будет гораздо проще.

Так же необходимо подключить кнопку включения вентилятора, чтобы при включении она дублировала датчик, подающий напряжение на катушку реле при включении. В этом случае при поломке датчика можно будет вручную включить вентилятор охлаждения ВАЗ и защитить двигатель от перегрева.

Улучшение системы охлаждения с электровентилятором

Для улучшения охлаждения можно заменить штатный вентилятор охлаждения ВАЗ 2107 на более мощный и совершенный. В этом качестве подходят вентиляторы от «калины» или «приоры». Особенно мощный вентилятор с восемью лопастями обеспечивает особенно сильный воздушный поток.

Стоит учесть, что система охлаждения ВАЗ 2107 изначально рассчитана на эффективную работу. Если она этого не делает, то дело не в неэффективном штатном аккумуляторе, а в забитых ячейках радиатора или отсутствии охлаждающей жидкости в системе. Поэтому, если двигатель перегревается при работающем вентиляторе, стоит проверить уровень охлаждающей жидкости и прочистить соты радиатора (или заменить их).

Отопитель ВАЗ 2107. Печка ваз 2107 плохая, схема печки ваз 2107, как отремонтировать печку на ваз 2107. РАЗНОЕ ПРЕДСТАВЛЕНИЕ ВАЗ 2107. Неисправности печки ваз 2107. Как отремонтировать печку.

Когда за окном становится холоднее, каждый автовладелец задумывается о подготовке своего автомобиля к зиме. Некоторые автомобилисты ограничиваются заменой моторного масла и резины. Однако требуются все системы, которые должны будут работать при пониженных температурах. Печка также требует особого внимания, так как является одним из основных устройств автомобиля, обеспечивающим удобство и комфорт в холодный период.

Где находится радиатор печки ВАЗ 2107?

Сама печка находится в салоне и крепится к перегородке моторного отсека четырьмя шпильками. Радиатор отопителя расположен в кожухе, под ним вентилятор печки. Место соединения печки с кузовом автомобиля уплотнено резиновым уплотнителем.

Устройство и принцип работы отопителя салона ВАЗ 2107

Отопительный контур состоит из таких компонентов:

Отопитель, основным компонентом которого является радиатор. Он нагревает воздух, проникающий наружу.
Вентилятор печки (моторчик) подает нагретый воздух в салон. Он расположен в специальном кожухе на упругих подушках, исключающих вибрацию.
Система управления печкой — кнопка вентилятора, рычаг управления тремя режимами нагрева.

Принцип работы системы отопления:

Как поживают форсунки печки 2107?

Радиатор отопителя имеет две форсунки: выводящую и подводящую. Они выведены в моторный отсек и подключены к системе охлаждения двигателя. Отверстие их выхода уплотнено резиновым уплотнителем, который крепится двумя саморезами. В лайнере встроена крановая печь. В его задачу входит регулировка поступления охлаждающей жидкости.

Основные недостатки отопителя 2107

Как известно, печка ВАЗ 2107 работает очень шумно, да и греет он плохо. Поэтому его часто подвергают модернизации. Чтобы в салоне было тепло, необходимо увеличить количество тепла, подаваемого радиатором. В основе проблемы заводской вентилятор печки, который слишком мал и поэтому не способен создать требуемый поток воздуха.

Основные неисправности печки 2107 и как их устранить?

Часто в системе отопления семерки обнаруживаются следующие неисправности:

Некачественное соединение труб подачи воздуха и трубопровода.
Кожаный кран и радиатор печки.
Неисправность электрооборудования отопителя — окисление проводов, выход из строя предохранителя или моторчика печки. Предохранитель находится в специальном блоке щитков автомобиля. Блок предохранителей находится на перегородке между моторным отсеком и салоном со стороны пассажира.

Такие поломки системы отопления под силу устранить даже начинающему автолюбителю. Более серьезные поломки приводят к необходимости покупки новой печки.

Для устранения описанных выше неисправностей выполните следующие действия:

Для начала визуально осмотрите детали системы отопления, для чего разбираете печь и очищаете от пыли и частиц мусора, скопившихся в летнее время.
Одной из самых частых проблем в системе отопления семерки является плохая герметизация каналов отопителя. Эта проблема устраняется обработкой прорезей в пластиковых элементах корпуса печи Силикон. А отверстия возле форсунок будут греть тряпкой. Устранение дыр снизит теплопотери и будет сопровождать быстрый прогрев салона.
Следующий шаг — проверка крана печки и радиатора на наличие течи.

Это основная головная боль владельцев отечественных автомобилей. Если форсунки или кран отопителя негерметичны, замените их новыми изделиями.

Параллельно заменить уплотнительные стыковые прокладки. В случае течи самого радиатора есть два варианта решения этой проблемы. Зачастую это медный радиатор на ВАЗ 2107. Его можно поискать. Если в автомобиле установлен радиатор из меди, то он ремонту не подлежит и подлежит замене.
Если после выполнения описанных профилактических действий в салон вашего автомобиля все равно поступает холодный воздух, причина может быть в забитом радиаторе. В этом случае потребуется его очистка. Также промойте все форсунки и шланги.
В целях профилактики проверьте проводку отопителя на предмет окисления или плохой изоляции контактов во избежание замыканий, сжигания предохранителя и системы обогрева двигателя. Если печка работает, достаточно визуального осмотра. В противном случае необходимо проверить функционирование компонентов электрочашек с помощью тестера.

Ремонт радиатора отопления ваз 2107 своими руками пошагово

инструменты и материалы

Для выполнения работ потребуется набор торцевых и рожковых ключей и крестовая отвертка.

демонтаж радиатора

Ослабление хомутов крепления шлангов печки, что в моторном отсеке.
Снять шланги с патрубков радиатора печки. При этом наблюдается небольшая утечка антифриза.
Откручиваем винты, которые крепят резиновый уплотнитель.
Демонтируем печать.
Снимите панель магнитола.
Отсоедините трос от крана печки.
На корпусе вентилятора демонтируем кронштейны.
Опустите кожух.
Вынимаем радиатор отопителя.

ремонт радиатора

Действия по ремонту радиатора зависят от причины и вида поломки. Например, забитый радиатор промыть напорной водой. Если на стенках сот есть накипь, удалите ее с помощью специального средства, растворяющего ее. Лист в медном или латунном радиаторе надо искать. С помощью припоя и мощного паяльника можно закрыть трещину или отверстие. Высохший алюминиевый радиатор необходимо заменить.

сборка печи

Сборка отопителя производится в обратном порядке. Работа имеет несколько особенностей:

Резиновые прокладки заменить новыми и смазать их силиконовым герметиком.
Перед сборкой отопителя прикрепите патрубки и кран к радиатору.
Гайки таскать не надо, иначе можно раздавить прокладки.
Перед надеванием резиновых шлангов металлические патрубки обработать герметиком.
Когда подогреватель собран и подключен, слейте антифриз в систему и проверьте ее герметичность.

Как улучшить работу печки ваз 2107, способы модернизации

Не редко параллельно с профилактикой неисправности отопителя и его настройками автовладелец модернизирует систему отопления для ее более эффективной работы.

Часто в этих целях штатный вентилятор и резистор меняют на изделия от ВАЗ 2108. Новый вентилятор имеет больший размер, благодаря чему подается больше тепла, и быстрее прогревается салон автомобиля. Новый вентилятор становится похожим на земельный участок фактически без доработки. Вам нужно всего лишь срезать одну аэродинамическую гребенку с крыльчаткой. После этого также необходимо будет заменить кнопку включения вентилятора на кнопку от «восьмерки».

Для улучшения обдува боковых стекол в некоторых случаях автовладельцы дополнительно устанавливают в дефлекторах небольшие вентиляторы. Такие доработки вместе с профилактическими работами гарантируют тепло и комфорт в автомобиле даже в самый холодный период.

Основные правила эксплуатации и ухода за радиатором ВАЗ 2107

Своевременная диагностика, профилактические проверки и чистка элементов системы отопления обеспечивают качественную работу печи. Специалисты рекомендуют проверять систему отопления на «семерке» не реже двух раз в год и не реже одного раза в год проводить профилактическую промывку радиатора. С выполнением настроек печки и профилактической чистки справится самостоятельно любой автовладелец, для чего необходимо лишь разобраться в устройстве системы обогрева салона и принципе ее работы. Для этого проще всегда иметь под рукой инструкцию по эксплуатации своего автомобиля.

Советы проф.

Не откладывать мероприятия по улучшению работы системы отопления. Правильный уход – залог бесперебойной работы печки и комфортного температурного режима в салоне в любое время суток.
