Основные принципы работы AM-передатчиков

Амплитудная модуляция (AM) — один из простейших способов передачи информации по радиоканалу. При AM изменяется амплитуда высокочастотного сигнала в соответствии с передаваемым низкочастотным сигналом. Диапазон 27 МГц популярен для простых радиопередатчиков благодаря хорошему прохождению сигнала и доступности компонентов.

Основные блоки AM-передатчика:

• Задающий генератор — формирует несущую частоту
• Модулятор — изменяет амплитуду ВЧ-сигнала в соответствии с НЧ-сигналом
• Усилитель мощности — усиливает модулированный сигнал
• Выходные цепи — согласуют передатчик с антенной

Простейшие схемы маломощных AM-передатчиков на 27 МГц

Рассмотрим несколько вариантов простых AM-передатчиков на транзисторах для диапазона 27 МГц:

Однотранзисторный передатчик

Самая простая схема содержит всего один транзистор, выполняющий функции генератора и модулятора одновременно. Мощность такого передатчика очень мала — единицы милливатт. Дальность связи не превышает 100-200 метров.

Двухтранзисторный передатчик

Более совершенная схема использует отдельные транзисторы для генератора и модулятора. Это позволяет повысить стабильность частоты и качество модуляции. Мощность возрастает до десятков милливатт, а дальность связи — до 300-500 метров.

Схемы AM-передатчиков средней мощности на 27 МГц

Для увеличения дальности связи применяют схемы с дополнительным усилителем мощности:

Трехтранзисторный передатчик

Добавление усилительного каскада позволяет поднять выходную мощность до 100-200 мВт. Дальность связи возрастает до 1-2 км при хороших условиях. Схема содержит:

• Задающий генератор на транзисторе
• Модулятор на транзисторе
• Усилитель мощности на транзисторе

Передатчик с кварцевой стабилизацией

Использование кварцевого резонатора в задающем генераторе значительно повышает стабильность частоты. Это особенно важно при работе нескольких станций в одном диапазоне. Мощность и дальность аналогичны трехтранзисторной схеме.

Мощные AM-передатчики на 27 МГц

Для связи на большие расстояния применяют более сложные многокаскадные схемы:

Пятитранзисторный передатчик

Схема содержит:

• Задающий генератор
• Буферный каскад
• Предварительный усилитель мощности
• Оконечный усилитель мощности
• Модулятор

Выходная мощность достигает 1-2 Вт, что обеспечивает дальность связи до 5-10 км.

Передатчик с кварцевой стабилизацией и двухтактным выходом

Наиболее совершенная схема любительского AM-передатчика на 27 МГц. Особенности:

• Кварцевая стабилизация частоты
• Двухтактный выходной каскад на мощных транзисторах
• Выходная мощность до 5-10 Вт
• Дальность связи 10-20 км и более

Как собрать и настроить простой AM-передатчик на 27 МГц

Рассмотрим порядок сборки и настройки типовой схемы трехтранзисторного AM-передатчика:

1. Подготовить печатную плату и необходимые компоненты
2. Смонтировать детали на плате согласно схеме
3. Намотать катушки генератора и выходных цепей
4. Подключить питание и проверить работу каскадов
5. Настроить частоту генератора подстройкой контура
6. Добиться максимальной выходной мощности регулировкой связи каскадов
7. Настроить выходные цепи на максимум излучаемой мощности
8. Проверить качество модуляции и при необходимости отрегулировать

Компоненты для сборки AM-передатчика на 27 МГц

Для сборки типового трехтранзисторного передатчика потребуются:

• Транзисторы КТ315, КТ368, КТ603 или аналогичные
• Резисторы номиналом от 10 Ом до 180 кОм
• Конденсаторы от 10 пФ до 50 мкФ
• Катушки индуктивности (самодельные)
• Кварцевый резонатор на 27 МГц
• Электретный микрофон
• Антенна (телескопическая или проволочная)

Преимущества и недостатки AM-передатчиков на 27 МГц

Основные плюсы AM-передатчиков на 27 МГц:

• Простота схемы и настройки
• Доступность компонентов
• Возможность приема на бытовые приемники
• Хорошая дальность связи при малой мощности

Недостатки:

• Низкое качество звучания
• Подверженность помехам
• Низкий КПД передатчика
• Необходимость разрешения на работу

Правовые аспекты использования AM-передатчиков

Важно помнить, что для работы любого радиопередатчика требуется специальное разрешение. Незаконное использование передающих устройств может привести к административной или уголовной ответственности. Перед сборкой и эксплуатацией передатчика необходимо ознакомиться с действующим законодательством и получить все необходимые разрешения.

Схема АМ и ЧМ радиоаппаратуры на 27МГц для передачи команд используя DTMF

Схема передатчика и приемника на диапазон 27МГц для работы с двухтональной кодировкой команд (DTMF), применяющаяся в телефонии, очень удобна так же и для устройства радиоуправления. Сигнал можно передать по любому аналоговому каналу связи, высокая помехозащищенность и относительная доступность элементной базы (используются микросхемы от электронных телефонных аппаратов с тональным набором).

Для радиоуправления чаще всего используется диапазон 27 МГц или 28 МГц. Хороших и стабильных характеристик здесь можно достигнуть только используя кварцевую стабилизацию частоты (хотя бы передатчика) и супергетеродинный приемный тракт. Но, при построении такого радиоканала могут возникнуть проблемы с приобретением кварцевых резонаторов, вернее, только кварцевого резонатора для приемного тракта.

Найти резонатор на 27МГц для передатчика не составляет труда, так как подходящие резонаторы имеются во многих дешевых телевизионных игровых приставках.

А вот найти второй резонатор, да еще и такой, чтобы отличался от первого на 455 кГц или 465 кГц куда сложнее. Поэтому, часто передатчик строят с кварцевой стабилизацией, а приемник по схеме простого сверхрегенератора.

Но сверхрегенератор -очень капризная схема, параметры которой могут в значительной степени изменяться от влияния окружающей среды, времени, к тому же, такой приемник слишком широкополосной, не обладает достаточной селективностью и помехозащищенностью, не говоря уже о том, что и сам по себе является источником помех.

На мой взгляд, даже если у вас нет кварца для приемника, его все равно нужно строить по супергетеродинной схеме, пусть даже с LC-установкой частоты гетеродина. Простота сверхрегенератора обманчива, и по кропотливости налаживания он многократно превосходит супергетеродинную схему на ИМС.

Принципиальная схема передатчика и приемника с ЧМ

На рисунках 1 и 2 приводится схема радиотракта с узкополосной ЧМ, работающего на частоте 26,999 МГц.

Схема передатчика показана на рис. 1. Двухтональный сигнал с выхода кодера DTMF поступает на усилительный каскад на VТ1, который доводит амплитуду сигнала до величины, достаточной для осуществления частотной модуляции.

Рис. 1. Принципиальная схема ЧМ передатчика для DTMF на 27МГц со стабилизированной частотой.

Рис. 1. Принципиальная схема приемника для DTMF сигналов на диапазон 27МГц.

Задающий генератор выполнен на транзисторе VТ2. Модуляция осуществляется как обычно в таких схемах, — с помощью варикапа изменяется емкость, включенная последовательно резонатору.

Усилитель мощности сделан на транзисторе VT3. Нагружен контуром L3-C7, настроенным на частоту передачи. Катушка L4 увеличивает электрическую длину антенны.

Схема приемного тракта показана на рис.2. Подобные схемы неоднократно описывались в радиотехнической литературе. Здесь её отличие только в том, что частота гетеродина задается не кварцевым резонатором, a LC-контуром L2-C10.

На VT1 — УРЧ, работающий в барьерном режиме. Входного контура нет, — вместо него контур в коллекторной цепи VТ1. На А1 построен преобразователь частоты, усилитель-ограничитель ПЧ и частотный демодулятор. Контур Т1 работает в демодуляторе. Частота гетеродина зависит от контура L2-С10.

Детали для схемы с ЧМ

Теперь о деталях. Кварцевый резонатор взят от игровой приставки «Денди». Пъезо-керамический фильтр и контур ПЧ (Т1) — от карманного радиоприемника.

Все катушки намотаны на пластмассовых каркасах диаметром б мм с подстроечными сердечниками из карбонильного железа. Катушки передатчика: L1 — 30 витков ПЭВ 0,12, L2 — 6 витков ПЭВ 0,31, L3 — 10 витков ПЭВ 0,31 с отводом от середины, L4 — 10 витков ПЭВ 0,31.

Катушки приемника: L1 — 6 витков ПЭВ 0,12, L2 — 6 витков ПЭВ 0,12. Контур Т1 — готовый контур на 455 кГц от карманного приемника.

При питании от источника 6V передатчик дает выходную мощность 0,15W. Чувствительность приемника не хуже 1 мкV. Уверенная дальность связи достигает 300 метров.

Передатчик и приемник с АМ

На рисунках 3 и 4 приводится схема аналогичного тракта, но с амплитудной модуляцией. На рисунке 3 схема передатчика с AM, здесь амплитудный модулятор выполнен на транзисторе VT3, который, находясь в почти открытом состоянии включен последовательно коллекторной цепи VТ2.

Модулирующий сигнал изменяет степень открытия VT3, а это приводит к изменению тока через выходной каскад. Соответственно меняется и амплитуда излучаемого радиосигнала.

Рис. 3. Принципиальная схема передатчика для DTMF на 27МГц с амплитудной модуляцией.

Схема AM-приемника приведена на рис. 4. Здесь используется микросхема К174ХА2, схема включения близка к типовой с однопетлевой АРУ. Отличие в отсутствии контура ПЧ перед пъезокерамическим фильтром.

Рис. 4. Принципиальная схема приемника сигналов для DTMF на 27МГц.

Детали для схемы с АМ

Катушки передатчика такие же, как по схеме на рис. 1. Катушки приемника немного отличаются:

• Катшка L1 — 6 витков ПЭВ 0,12, катушка L2 -2 витка ПЭВ 0,12, она намотана на поверхность L1.
• Катушка L3 — 6 витков с отводом от середины.
• Катушка L4 — 2 витка ПЭВ 0,12, она намотана на поверхность L3.

Мануков В. Ф. РК-05-08.

Простые самодельные AM передатчики на 27 МГц (КТ3107, КТ3102)

Принципиальные схемы простых самодельных передатчиков КВ диапазона с амплитудной модуляцией (АМ), частота — 27 МГц. Схемы содержат минимум деталей и построены на транзисторах и микросхемах. Подойдут для изготовления как начинающими радиолюбителями, так и профессионалами.

ЧМ-передатчики в основном используются для УКВ-диапазона. При всех достоинствах данного типа передатчиков для более низких частот чаще применяются АМ-передатчики, требующие для своей работы меньшей полосы частот. Это значит, что в пределах одного частотного диапазона большее число передатчиков могут вести передачу, не мешая друг-другу (примерно в 5-10 раз больше АМ-передатчиков по сравнению с числом ЧМ-передатчиков).

Маломощный АМ-передатчик на 27 МГц

На рис.5.10 представлена схема маломощного АМ-передатчика на 27 МГц. При чувствительности АМ-приемника 3-5 мкВ, этот передатчик обеспечивает дальность 200-300 м на открытой местности.

Рис. 1. Схема АМ-передатчика на 27 МГц ; б — УНЧ на 1 транзисторе, в — УНЧ на ИС 122УС1Д, г — УНЧ на ОУ К548УН1А.

Схема этого АМ-передатчика (рис. 1, а) состоит из следующих основных частей: УНЧ, АМ-модулятора (Т1) и задающего ВЧ-генератора (Т2).

Для данного радиопередатчика (рис. 1) предложено 3 варианта УНЧ, схемы которых приведены на рисунке 1 (б-г): на 1 транзисторе (схема с ОЭ), на УНЧ на ИС 122УС1Д, на ОУ К548УН1А.

Элементы для схемы АМ-передатчика на рисунка 1 (а-г):

• R1=1к-10к, R2=1.8к, R3=4.Зк, R4=2.4к, R5=4.7к, R6=100,
• R7= 100к, R8=1.5к, R9=50-100, R10=100, R11=10к, R12=200к;
• С1=4.7мкФ-20мкФ, С2=1мкФ-10мкФ (неполярный конденсатор),
• С3=200, С4=500, С5=500, С6=1н, С7=50, С8=50, С9=50,
• С10=10мкФ-50мкФ, С11=10мкФ-50мкФ, С12= 10мкФ-50мкФ, С13=50мкФ-200мкФ;
• Т1 — КТ3107,
• Т2 — КТ3102 или другие аналогичные транзисторы,
• L1, L2, L5 — ВЧ-дроссели, например, Д0. 1 индуктивностью 60-200 мкН;
• катушки L3, L4 — бескаркасные, внутренний диаметр — 6 мм, диаметр провода — 0.6 мм, L4 — 10 витков, L3 — 3-4 витка.

Настройка. Изменением величины резистора R7 установить напряжение на коллекторе транзистора Т3 УНЧ (б) равным половине напряжения питания, при 9В — это ЗВ-6В. Другие варианты УНЧ в настройке не нуждаются. Чувствительность УНЧ на ОУ регулируется R11.

Частота генерации устанавливается конденсатором С7 и сжатием и/или растягиванием катушки L4. Возможно потребуется подбор С8. Настройка антенны осуществляется изменением величины емкости конденсатора С9.

Монтаж выполняется на 2-стороннем фольгированном стеклотекстолите. Одна сторона (со стороны деталей) используется как общий провод и экран, другая — для печатных проводников схемы. Проводники, соединяющие детали, должны иметь минимальную длину.

Для повышения стабильности частоты целесообразно поместить задающий генератор или все устройство в экран.

При этом частота генератора, возможно, несколько изменится (увеличится). В качестве антенны может быть использована стандартная телескопическая антенна или толстый медный провод.

Простые АМ передатчики (вариант 2)

На рисунке 2 представлены еще два примера маломощных АМ-передатчиков на 27 МГц. Их характеристики практически совпадают с предыдущем вариантом.

Схема на рисунке 2 (а) во многом совпадает со схемой на рисунка 1, те же три варианта УНЧ, такой же АМ-модулятор (Т1), однако схема задающего генератора (Т2) в этом варианте АМ-передатчи-ка использована другая. Кстати, аналогичная схема генератора использована в передатчике комплекта радиоуправления “Сигнал”, поэтому часть элементов, методика настройки и особенности монтажа для данной конструкции совпадают с передатчиком из указанного комплекта.

Рис. 2. Схемы AM-передатчиков на 27 МГц .

Элементы для схемы АМ-передатчика на рисунка 2,а:

• R1=1к-10к, R2=1.8к, R3=4.Зк. R4=43к, R5=750, R6=15к, остальные резисторы в схемах УНЧ на рис. 5.10;
• С1=4.7мкФ-20мкФ, С2=1мкФ-10мкФ (неполярный конденсатор), С3=200, С4=200, С5= 18, С6=82, С7=68, С8=120, С9=15, остальные конденсаторы в схемах УНЧ на рис.5.10;
• Т1 — КТЗ107, Т2 — КТЗ102 или другие аналогичные транзисторы:
• L1, L2, LЗ — ВЧ-дроссели, например, Д0.1 индуктивностью 60 мкН или самодельные -100 витков ПЭВ-2 на резисторе МЛТ-0.5 более 100к;
• L4 — на стандартном полистироловом каркасе диаметром 7 мм с подстроечником диаметром 2.8 мм и длиной 12 мм из феррита 600НН, 8.5 витка провода ПЭЛШО 0.18 (можно ПЭВ-2 0.15 или 0.2), намотанных виток к витку у основания каркаса.

Настройка (рисунок 2,а). Изменением величины резистора R7 установить напряжение на коллекторе транзистора Т3 УНЧ (б) равным половине напряжения питания, при 9В — это ЗВ-6В. Другие варианты УНЧ в настройке не нуждаются. Чувствительность УНЧ на ОУ регулируется R11.

Настройка задающего генератора осуществляется изменением положения подстроенника L4 и изменением величины значений конденсаторов С7, С8.

Монтаж выполняется на 2-стороннем фольгированном стеклотекстолите аналогично предыдущим конструкциям передатчиков. В качестве антенны может быть использована стандартная телескопическая антенна или толстая медная проволока.

В следующей схеме АМ-передатчика на 27 МГц — рисунок 2 (б) использован такой же задающий генератор, как и в предыдущем варианте, однако здесь использованы другие УНЧ и АМ-модулятор. Для этой схемы как и у предыдущей конструкции часть элементов, методика настройки и особенности монтажа совпадают с передатчиком щ комплекта радиоуправления “Сигнал”.

Элементы для схемы АМ-передатчика на рисунке 2 (б):

• R1=1к-10к, R2=160к, R3=6.8к, R4=180к, R5=43к, R6=750, R7=15к;
• С 1=4.7мкФ-20мкФ, С2=4.7мкФ-20мкФ, СЗ=4.7мкФ-20мкФ, С4=0.022,
• С5=0.022, С6=18, С7=82, С8=68, С9=120, С10=15, С11 = 10н-33н;
• Т1,Т2,ТЗ — КТЗ102, КТЗ15 или другие аналогичные транзисторы:
• L1 — ВЧ-дроссель, например, Д0.1 индуктивностью 60 мкН или самодельный — 100 витков ПЭВ-2 на резисторе МЛТ-0. 5 более 100к;
• L2 — на полистироловом каркасе диаметром 7 мм с подстроечником диаметром 2.8 мм и длиной 12 мм из феррита 600НН, 8.5 витка провода ПЭЛШО 0,18 (можно ПЭВ-2 0.15 или 0.2), намотанных виток к витку у основания каркаса катушки задающего генератора.

Настройка (рисунок 2, б). УНЧ (Т1) и модулятор (Т2) в настройке не нуждаются. Настройка задающего генератора осуществляется изменением положения подстроечника L2 и изменением значений конденсаторов С8, С9.

Монтаж выполняется на 2-стороннем фольгированном стеклотекстолите аналогично предыдущим конструкциям передатчиков. В качестве антенны может быть использована стандартная телескопическая антенна.

Простые транзисторные АМ передатчики (вариант 3)

Еще две схемы АМ-передатчиков предоставлены на рисунке 3, они также на диапазон частот 27 МГц. Основные характеристики конструкции, схема которой приведена на рисунке 3 (а), примерно совпадают с предыдущим вариантом (вариант 2 выше). Мощность второго передатчика несколько выше, что обеспечивает большую дальность — примерно в 2-3 раза. При чувствительности приемника 1-5 мкВ дальность достигает 500 м.

Схема на рисунке 3 (а) подобна схеме на рисунке 2 (6): совпадают УНЧ и АМ-модулятор, однако схема задающего генератора в этом варианте АМ-передатчика (27 МГц) использована другая. Этот вариант генератора (положительная обратная связь — за счет емкости между эмиттером и коллектором) был описан и использован ранее в конструкциях ЧМ-передатчиков на биполярных транзисторах.

Рис.3. Схемы простых AM-передатчиков 27МГц на транзисторах.

Элементы для схемы АМ-передатчика на рисунке 3 (а):

• R1=1к-10к, R2=160к, R3=6.8к, R4=180к, R5=26к, R6= 10к, R7=50-100;
• С1=4.7мкФ-20мкФ, С2=4.7мкФ-20мкФ, СЗ=4.7мкФ-20мкФ,
• С4=0.022, С5=0.022, С6=30, С7=3н-10н, С8= 10-50, С9=4.7мкФ-20мкФ, С10=10н-33н, С11=10-30;
• Т1,Т2,ТЗ — КТЗ102, КТЗ15 или другие аналогичные транзисторы;
• L1, L2 — катушки генератора намотаны на ПЧ-контурах от стандартных радиоприемников, каркас — 6 мм, L1 — 11 витков ПЭВ-2 0. 5 мм — 0.6 мм, L2 — 4 витка ПЭВ-2 0.5 мм, катушки — с экранами и сердечниками.

Настройка. УНЧ (Т1) и модулятор (Т2) в настройке не нуждаются. Настройка задающего генератора осуществляется изменением положения подстроечника общей катушки L1, L2 и изменением значений конденсаторов С6.

Возможно потребуется подбор значений R5 (ток транзистора задающего генератора) и С8 (величина обратной связи), подбор осуществляется по достижению максимального значения мощности излучения при минимальных искажениях ВЧ-колебаний (синусоидальный сигнал).

Монтаж выполняется на 2-стороннем фольгированном стеклотекстолите аналогично предыдущим конструкциям передатчиков. В качестве антенны может быть использована стандартная телескопическая антенна.

Схема на рисунке 3 (б) отличается от схемы на рисунке 2 (б) дополнительным ВЧ-каскадом, увеличивающим мощность АМ-передатчика. Для данного варианта передатчика на 27 МГц АМ-модуляция осуществляется изменением напряжения питания не задающего генератора, а следующего ВЧ-каскада. Схемы УНЧ и АМ-модулятора — совпадают со аналогичными схемами предыдущего варианта АМ-передатчика.

Элементы для,схемы АМ-передатчика на рисунке 3 (б):

• R1=1к-10к, R2=160к, R3=6.8к, R4=180к, R5=26к, R6=10к, R7=50-100;
• С1=4.7мкФ-20мкФ, С2=4.7мкФ-20мкФ, СЗ=4.7мкФ-20мкФ, С4=0.022, С5=0.022, С6=30, С7=3н-10н, С8=10-50, С9=24, С10=10н, С11= 10мкФ-50мкФ, С12=10н-33н, С13=10н-30н, С14=100;
• Т1,Т2 — КТ3102, КТ315 или другие аналогичные транзисторы, Т3 -КТ368, КТ3102 или аналогичные, Т4 — КТ603Б или аналогичные;
• L1, L2, LЗ — катушки генератора намотаны на ПЧ-контурах от стандартных радиоприемников, каркас — 6 мм, L1 — 11 витков ПЭВ-2 0.5 мм — 0.6 мм, L2 — 3 витка ПЭВ-2 0.3 мм, LЗ — 3+3+6 витков ПЭВ-2 0.5 мм (отводы, считая сверху), катушки — с экранами и сердечниками;
• L4 — ВЧ-дроссель 50-100 мкН.

Настройка и монтаж передатчика выполняется аналогично так же как и в предыдущей схеме.

АМ передатчики большой мощности

На рис. 4представлены два примера АМ-передатчиков повышенной мощности на 27 МГц. Данные схемы отличаются предыдущего варианта наличием еще одного ВЧ-каскада — дополнительного усилителя мощности.

Это увеличило мощность АМ-передатчиков. При чувствительности АМ-приемника 3-5 мкВ и тщательной настройке передатчика дальность связи достигает 3 км и более.

Рис.4. Схемы AM-передатчиков повышенной мощности на 27 МГц .

Элементы для схемы АМ-передатчика на рисунка 4 (а):

• R1=1к-10к, R2=160к, R3=6.8к, R4=180к, R5=26к, R6=10к, R7=50-100, R8=270, R9=10;
• С1=4.7мкФ-20мкФ, С2=4.7мкФ-20мкФ, СЗ=4.7мкФ-20мкФ, С4=0.022, С5=0.022, С6=30, С7=3н-10н, С8=10-50, С9=24, С10=300, С11=10н, С12= 100-300, С13=100-300, С14= 1000, С15= 10мкФ-50мкФ, С16=10н-33н, С17=10н-33н;
• Т1,Т2 — КТЗ102, КТЗ15 или другие аналогичные транзисторы, Т3 -КТ368, КТ3102 или аналогичные, Т4 — КТ603Б или аналогичные, Т5=КТ606;
• L1, L2, L3 — катушки генератора намотаны на каркасах от ПЧ-конту-ров, используемых в стандартных радиоприемниках, каркас — 6 мм, L1- 11 витков ПЭВ-2 0. 5 мм — 0.6 мм, L2 — 3 витка ПЭВ-2 0.3 мм, LЗ -3+3+6 витков ПЭВ-2 0.5 мм (отводы, считая сверху), катушки — с экранами и сердечниками;
• L5 — катушка согласования с передающей антенной, 8 витков, ПЭВ-2 0.6 мм, каркас 6 мм, длина намотки 8 мм.
• L4, L6 — ВЧ-дроссель 50-100 мкН.

Настройка мощного АМ передатчика. УНЧ (Т1) и модулятор (Т2) в настройке не нуждаются. Настройка задающего генератора осуществляется изменением положения подстро-ечника общей катушки L1, L2 и изменением значений конденсаторов С6.

Возможно потребуется подбор значений R5 (ток транзистора задающего генератора) и С8 (величина обратной связи), подбор осуществляется по достижению максимального значения мощности излучения при минимальных искажениях ВЧ-колебаний (синусоидальный сигнал). Следующий каскад — настройка LЗ. При настройке антенны (С12, С13, L5) целесообразно использовать волномер, варианты схем которого были представлены ранее.

Используемая стандартная телескопическая антенна меньше оптимальной длины (четвертьволновой антенны), поэтому возникают определенные трудности по оптимизации работы выходного каскада. Для улучшения его работы и повышения мощности излучения иногда используют специальный прием — вводят дополнительную индуктивность, включаемую последовательно с антенной (на схеме не показана).

Этот прием позволяет увеличить эквивалентную длину антенны. Примерные значения: дополнительная катушка — 18 витков ПЭВ-2 0.6 на каркасе 6 мм, С12= 120, С 13=150. Точные значения подбираются эмпирически в процессе настройки по показаниям волномера.

Монтаж мощных АМ передатчиков выполняется аналогично предыдущим конструкциям передатчиков. В качестве антенны может быть использована стандартная телескопическая антенна или толстый медный провод. Вместо данного традиционного типа антенны можно использовать компактную спиральную антенну.

Схема АМ-передатчика на 27 МГц, представленная на рисунке 4 (6), отличается от предыдущей схемой задающего генератора. В данном варианте генератора использована схема с кварцевым резонатором. Это позволило стабилизировать частоту ВЧ-колебаний и упростить настройку передатчика.

Элементы для схемы АМ-передатчика на рисунке 4 (б):

• R1=1к-10к, R2=160к, R3=6.8к, R4=180к, R5=24к, R6=20к, R7=1к, R8=270, R9=10;
• С1=4.7мкФ-20мкФ, С2=4.7мкФ-20мкФ, СЗ=4.7мкФ-20мкФ, С4=0.022, С5=0.022, С6=30, С7=10н, С8=10н, С9=24, 00=300,
• С11 = 10н, С12=100-300, С13=100-300, С14=300-500, С15=10мкФ-50мкФ, С16=10н-33н, С17=10н-33н;
• Т1,Т2 — КТ3102, КТ315 или другие аналогичные транзисторы, Т3 -КТ368, КТ3102 или аналогичные, Т4 — КТ603Б или аналогичные, Т5=КТ606;
• L1, L2, L3 — катушки генератора намотаны на каркасах от ПЧ-конту-ров, используемых в стандартных радиоприемниках, каркас — 6 мм, L1 — 11 витков ПЭВ-2 0.5 мм — 0.6 мм, L2 — 3 витка ПЭВ-2 0.3 мм, L3 -3+3+6 витков ПЭВ-2 0.5 мм (отводы, считая сверху), катушки — с экранами и сердечниками;
• L5 — катушка согласования с передающей антенной, 5 витков, ПЭВ-2 0.6 мм, каркас 8 мм, длина намотки 8 мм.
• L4, L6 — ВЧ-дроссель 50-100 мкН.

Настройка АМ передатчика с кварцом. УНЧ (Т1) и модулятор (Т2) в настройке не нуждаются. Настройка задающего генератора осуществляется изменением положения подстроечника общей катушки L1, L2 и изменением значений конденсаторов С6 по максимуму волномера.

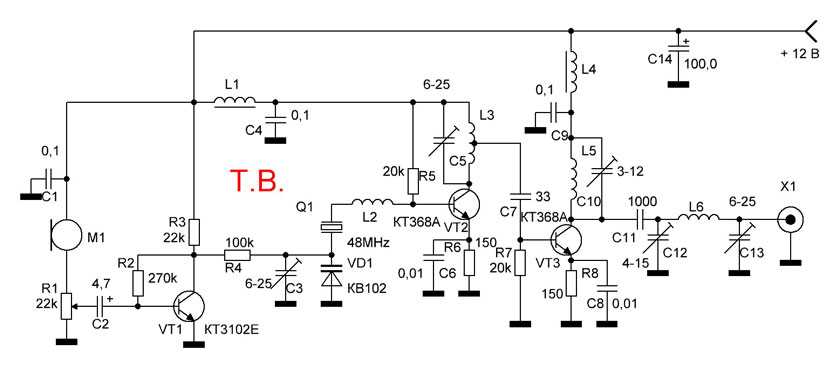

Следующий каскад — L3. Возможно потребуется подбор значений R5 (ток транзистора задающего генератора). При настройке антенны с помощью изменений С12,С13 и подстройки L5 целесообразно использовать волномер. При настройке выходного каскада и его согласования с антенной целесообразно учитывать неоптимальность ее длины, что снижает излучаемую мощность передатчика.

Поэтому целесообразно (как и в предыдущем случае) использовать дополнительную индуктивность (хотя это не является обязательным), увеличивающую эффективную длину передающей антенны передатчика. Эта катушка включается последовательно с антенной (на схеме не показана). Параметры элементов П-образного фильтра (C12, C13, L5) и дополнительной катушки совпадают с параметрами предыдущей конструкции.

Представленные и описанные устройства АМ-передатчиков на 27 МГц могут быть использованы в составе радиостанций (приемопередатчиков) для диапазона 27 МГц.

Литература: Рудомедов Е.А., Рудометов В.Е — Электроника и шпионские страсти-3.

Радиопередатчик 27 МГц с одним транзистором

7 месяцев назад 29 мая 2020 г. 10 542 просмотра

Это интригующий проект передатчика FM-радио своими руками. Схема производит и передает электромагнитные волны 27 МГц или сигналы, передающие сообщения. Он передает звуковые данные в виде электромагнитных сигналов.

Эти радиопередатчики часто используются в транспортных средствах. Но также может использоваться в фиксированных местах или областях. Например, передача или трансляция звуковых сигналов от звуковой карты ПК в зданиях. Кроме того, большинство передатчиков обычно имеют небольшой радиус действия ‎100–300 футов (30–100 метров). Это зависит от качества приемника и других факторов, таких как препятствия и возвышения.

Кроме того, эта схема создает очень низкую радиочастотную мощность в диапазоне 27 МГц. Но мощности вполне достаточно для слышимости в помещении.

Купить у Amazon

Аппаратные компоненты

Следующие компоненты требуются для изготовления радиопередачи. NTE123A 1 2 Crystal socket – 1 3 Mic – 1 4 Antenna – 1 5 Inductor or Coil 10 turns 1 6 Capacitor 0. 001uF, 50pF Trimmer 2, 1 7 Resistor 10 кОм, 47 кОм, 330 Ом 1, 1, 1 8 Аккумулятор 9В 9113

4 [inaritcle_1]

Распиновка NTE123A

Для получения подробного описания распиновки, размеров и технических характеристик загрузите техническое описание NTE123A

Схема радиопередатчика

Описание работы усилитель на транзисторе. NTE123A усиливает звуковые сигналы до желаемого значения. В схеме используется кварцевый разъем, антенна рации и микрофон. Чтобы настроить схему на максимальную выходную мощность, замените в схеме подстроечный конденсатор C3 50 пФ.

Поэтому, если радио не запускается стабильно, постепенно регулируйте конденсатор C3, пока звуковой сигнал не станет устойчивым и постоянным. Схема работает от батареи 9В. Кроме того, вместе со схемой изготовлена ​​катушка индуктивности из 10 витков эмалированного провода № 16, скрученного на стержне диаметром 1/3 дюйма. Поэтому, если вам нужно использовать схему только на одной частоте, в этот момент удалите гнездо кристалла и непосредственно установите кристаллы нужной частоты в схему.

Применение и использование

Использование этих радиопередатчиков 27 МГц:

• Создание несущей РЧ волны
• Усиление несущей волны
• Модуляция звуковой волны, цифровых сигналов или некоторых других форм сигналов данных

Похожие сообщения:

Рация 27 МГц

Эта классическая рация состоит из передатчика и приемника 27 МГц в одной цепи. Почти все компоненты схемы с 4 транзисторами используются как для передачи, так и для приема, что делает ее простой в сборке и в то же время экономичной. Для каскада генерации частоты требуется только удалить кварц 27 МГц, и он становится приемником. Далее идет трехтранзисторный аудиоусилитель с очень высоким коэффициентом усиления. Первый транзистор является предварительным усилителем, а следующие два подключены как супер-альфа-пара, обычно называемая парой Дарлингтона, для управления динамиком, который также используется в качестве микрофона. Использование телескопической антенны обеспечит лучший прием и дальность передачи. Используйте две идентичные рации для двусторонней связи. Загрузки Рация 27 МГц — Ссылка   Точный измеритель LC Создайте свой собственный точный измеритель LC (измеритель емкости и индуктивности) и начните создавать собственные катушки и катушки индуктивности. Этот LC-метр позволяет измерять невероятно малые индуктивности, что делает его идеальным инструментом для изготовления всех типов ВЧ-катушек и катушек индуктивности. LC Meter может измерять индуктивность от 10 нГн до 1000 нГн, 1 мкГн — 1000 мкГн, 1 мГн — 100 мГн и емкости от 0,1 пФ до 900 нФ. Схема включает автоматический выбор диапазона, а также переключатель сброса и обеспечивает очень точные и стабильные показания. Вольт-амперметр PIC Вольт-амперметр измеряет напряжение 0–70 В или 0–500 В с разрешением 100 мВ и потребляемый ток 0–10 А или более с разрешением 10 мА. Счетчик является идеальным дополнением к любому источнику питания, зарядным устройствам и другим электронным устройствам, где необходимо контролировать напряжение и ток. В измерителе используется микроконтроллер PIC16F876A с жидкокристаллическим дисплеем 16×2 с подсветкой. Частотомер/счетчик 60 МГц Частотомер/счетчик измеряет частоту от 10 Гц до 60 МГц с разрешением 10 Гц. Это очень полезное стендовое испытательное оборудование для тестирования и определения частоты различных устройств с неизвестной частотой, таких как генераторы, радиоприемники, передатчики, функциональные генераторы, кристаллы и т. д. Генератор функций XR2206, 1 Гц — 2 МГц Генератор функций XR2206, 1 Гц — 2 МГц, создает высококачественные синусоидальные, прямоугольные и треугольные сигналы высокой стабильности и точности. Выходные сигналы могут быть модулированы как по амплитуде, так и по частоте. Выход 1 Гц — 2 МГц Функциональный генератор XR2206 может быть подключен непосредственно к счетчику 60 МГц для установки точной выходной частоты. BA1404 Стерео FM-передатчик HI-FI Будьте в эфире со своей собственной радиостанцией! BA1404 HI-FI стереофонический FM-передатчик передает высококачественный стереосигнал в FM-диапазоне 88–108 МГц. Его можно подключить к любому источнику стереозвука, такому как iPod, компьютер, ноутбук, CD-плеер, Walkman, телевизор, спутниковый ресивер, кассетная дека или другая стереосистема для передачи стереозвука с превосходной четкостью по всему дому, офису, двору или лагерная площадка. Плата ввода-вывода USB Плата ввода-вывода USB представляет собой миниатюрную впечатляющую плату для разработки / замену параллельного порта с микроконтроллером PIC18F2455/PIC18F2550. USB IO Board совместима с компьютерами Windows/Mac OSX/Linux. При подключении к плате ввода-вывода Windows будет отображаться как COM-порт RS232. Вы можете управлять 16 отдельными контактами ввода-вывода микроконтроллера, отправляя простые последовательные команды. Плата USB IO питается от порта USB и может обеспечить до 500 мА для электронных проектов. USB IO Board совместима с макетом.   Комплект для измерения ESR / емкости / индуктивности / транзистора Комплект для измерения ESR — это удивительный мультиметр, который измеряет значения ESR, емкость (100 пФ — 20 000 мкФ), индуктивность, сопротивление (0,1 Ом — 20 МОм), тестирует множество различных типов транзисторов, таких как NPN, PNP, FET, MOSFET, тиристоры, SCR, симисторы и многие типы диодов. Он также анализирует характеристики транзистора, такие как напряжение и коэффициент усиления. Это незаменимый инструмент для устранения неполадок и ремонта электронного оборудования путем определения работоспособности и исправности электролитических конденсаторов. В отличие от других измерителей ESR, которые измеряют только значение ESR, этот измеряет значение ESR конденсатора, а также его емкость одновременно. Комплект усилителя для наушников Audiophile Комплект усилителя для наушников Audiophile включает высококачественные аудиокомпоненты, такие как операционный усилитель Burr Brown OPA2134, потенциометр регулировки громкости ALPS, шинный разветвитель Ti TLE2426, фильтрующие конденсаторы Panasonic FM со сверхнизким ESR 220 мкФ/25 В, Высококачественные входные и развязывающие конденсаторы WIMA и резисторы Vishay Dale. 8-DIP обработанный разъем IC позволяет заменять OPA2134 многими другими микросхемами с двумя операционными усилителями, такими как OPA2132, OPA2227, OPA2228, двойной OPA132, OPA627 и т. Д. Усилитель для наушников достаточно мал, чтобы поместиться в жестяную коробку Altoids, и благодаря низкому энергопотреблению может питаться от одного 9батарея В.     Комплект Arduino Prototype Arduino Prototype — впечатляющая плата для разработки, полностью совместимая с Arduino Pro. Он совместим с макетной платой, поэтому его можно подключить к макетной плате для быстрого прототипирования, а контакты питания VCC и GND доступны на обеих сторонах печатной платы. Он небольшой, энергоэффективный, но при этом настраиваемый благодаря встроенной перфорированной плате 2 x 7, которую можно использовать для подключения различных датчиков и разъемов. Arduino Prototype использует все стандартные сквозные компоненты для простоты конструкции, два из которых скрыты под разъемом IC. Плата оснащена 28-контактным разъемом DIP IC, заменяемым пользователем микроконтроллером ATmega328, прошитым загрузчиком Arduino, кварцевым резонатором 16 МГц и переключателем сброса. Он имеет 14 цифровых входов/выходов (0-13), 6 из которых могут использоваться как выходы ШИМ и 6 аналоговых входов (A0-A5). Скетчи Arduino загружаются через любой адаптер USB-Serial, подключенный к разъему 6-PIN ICSP female. Плата питается напряжением 2-5 В и может питаться от батареи, такой как литий-ионный элемент, два элемента AA, внешний источник питания или адаптер питания USB. 200-метровый 4-канальный беспроводной радиочастотный пульт дистанционного управления 433 МГц Возможность беспроводного управления различными приборами внутри и снаружи дома — это огромное удобство, которое может сделать вашу жизнь намного проще и веселее. Радиочастотный пульт дистанционного управления обеспечивает большой радиус действия до 200 м / 650 футов и может найти множество применений для управления различными устройствами, и он работает даже через стены. Похожие записи 31.08.2023 0 Микросхема 358: подробный обзор, применение и характеристики операционного усилителя 30.08.2023 0 Радиозвонок схема. Радиозвонок своими руками: схемы, устройство и монтаж беспроводного дверного звонка 29.08.2023 0 Электросхема ваз 2105 инжектор. Электросхема ВАЗ 2105: особенности, устройство и основные неисправности Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
