Как работает проточный электрический водонагреватель. Из каких основных элементов состоит проточный водонагреватель. Каковы преимущества и недостатки проточных электрических водонагревателей. Как правильно выбрать и установить проточный водонагреватель.
Что такое проточный электрический водонагреватель и как он работает
Проточный электрический водонагреватель — это компактное устройство, которое нагревает воду в момент ее прохождения через прибор. В отличие от накопительных водонагревателей, проточные модели не имеют бака для хранения горячей воды.
Как работает проточный водонагреватель? Принцип действия следующий:
- При открытии крана холодная вода поступает в прибор
- Датчик протока фиксирует движение воды и включает нагревательный элемент
- Вода проходит через нагревательную камеру, где мгновенно нагревается до заданной температуры
- Горячая вода выходит из прибора и поступает к точке водоразбора
Таким образом, нагрев происходит только в момент потребления горячей воды. Это обеспечивает высокую энергоэффективность проточных водонагревателей.

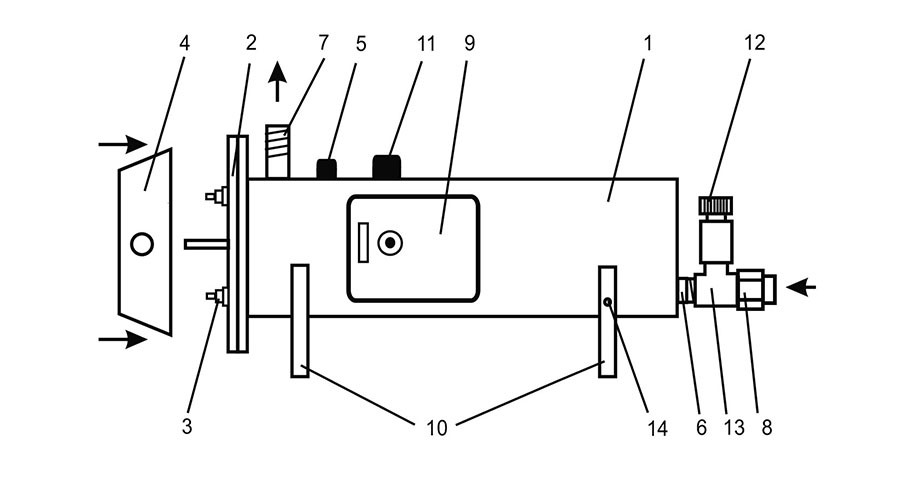

Основные элементы конструкции проточного водонагревателя
Проточный электрический водонагреватель имеет следующие основные элементы:
- Корпус — защищает внутренние элементы от внешних воздействий
- Входной и выходной патрубки для подключения к водопроводу
- Нагревательный элемент (ТЭН) — осуществляет нагрев воды
- Датчик протока — фиксирует движение воды и включает нагрев
- Термостат — контролирует температуру нагрева
- Предохранительный клапан — защищает от перегрева и избыточного давления
- Блок управления — регулирует работу прибора
Качественные проточные водонагреватели также оснащаются системой защиты от перегрева, накипи и утечки тока.
Преимущества проточных электрических водонагревателей
Проточные водонагреватели имеют ряд важных преимуществ по сравнению с накопительными моделями:
- Компактные размеры — не требуют много места для установки
- Неограниченный запас горячей воды — нагревают воду по мере расхода
- Высокая энергоэффективность — нагревают только необходимый объем воды
- Быстрый нагрев — горячая вода поступает практически мгновенно
- Простота установки и обслуживания
- Долгий срок службы — до 15-20 лет
При этом проточные водонагреватели экономят до 30% электроэнергии по сравнению с накопительными моделями.
Недостатки проточных электрических водонагревателей
У проточных водонагревателей есть и некоторые недостатки:
- Высокая мощность — требуют отдельную проводку
- Ограниченная производительность — не подходят для одновременного использования нескольких точек водоразбора
- Зависимость от давления в водопроводе — при низком давлении эффективность снижается
- Более высокая стоимость по сравнению с накопительными моделями
Однако при правильном подборе мощности эти недостатки не являются критичными для большинства пользователей.
Как выбрать проточный электрический водонагреватель
При выборе проточного водонагревателя следует учитывать несколько важных факторов:
- Мощность — от нее зависит производительность прибора
- Пропускная способность — определяет максимальный расход воды
- Диапазон регулировки температуры
- Наличие систем защиты и автоматики
- Класс влагозащиты корпуса
- Габариты прибора
Оптимальная мощность водонагревателя зависит от количества точек водоразбора и желаемой температуры нагрева. Для квартиры обычно достаточно модели мощностью 5-7 кВт.
Установка и подключение проточного водонагревателя
Установку проточного водонагревателя рекомендуется доверить специалистам. Однако при наличии навыков можно выполнить монтаж самостоятельно, соблюдая следующие правила:
- Прибор устанавливается строго вертикально на ровную поверхность
- Расстояние до ближайших предметов — не менее 15 см
- Подключение к водопроводу выполняется гибкими шлангами
- Обязательна установка фильтра грубой очистки на входе
- Электроподключение производится отдельным кабелем через автомат защиты
После установки необходимо проверить герметичность соединений и работоспособность прибора.
Обслуживание и эксплуатация проточного водонагревателя
Проточные водонагреватели не требуют сложного обслуживания. Основные рекомендации по эксплуатации:
- Регулярно очищать фильтр грубой очистки
- Удалять накипь с нагревательного элемента (1-2 раза в год)
- Проверять герметичность соединений
- Не допускать замерзания воды в приборе
- При длительном отсутствии отключать водонагреватель от сети
Соблюдение этих простых правил обеспечит долгую и безопасную работу проточного водонагревателя.
Электрическая Схема Проточного Водонагревателя — tokzamer.ru
При этом часто производится развальцовка концов труб, обеспечивающая надежность соединения.
Особенности установки настенного водонагревателя
Как за 20 минут установить водонагреватель на гипсокартон после ремонта в ванной
При необходимости используются пластины из любого, достаточно прочного, листового материала.
Датчик протока либо его механический аналог Данный элемент обеспечивает подачу питания на нагреватель в тот момент, когда будет зафиксировано движение воды.
Но даже в этом случае не рекомендуется одновременное включение сразу нескольких бытовых электроприборов, чтобы не выбивало пробки-предохранители на электрощитке или, того хуже, не произошло короткого замыкания.
Теплообменником я называю узел, в котором происходит нагрев воды, обычно в нем установлен ТЭН. Если продавец предлагает услуги по монтажу — рассмотрите и этот вариант, особенно при покупке электрической напорной модели или газовой колонки. Достоинство прибора в моментальном нагреве проточной воды в кране или для душа.
Накопительные водонагреватели в отличие от проточных имеют термоизолированную накопительную ёмкость от 5 до литров для воды, где постоянно происходит её нагрев — поддержка заданной вами температуры воды. Нужно помнить, что в этом случае лампочка не отображает работу ТЭНа — в случае его перегорания она также будет светиться, но нагрев происходить не будет. Монтаж металлопластиковых систем Применение алюминиевой прослойки в стенке водопроводной трубы как для холодной, так и горячей воды, вызвано необходимостью защиты металлических частей системы от окисления.
Смотреть видео Смотреть видео Подключение водонагревателя к электросети Среди потребителей бытует мнение, что подключение водонагревателя к электропитанию заключается в том, чтобы воткнуть вилку в розетку.
Если напор в системе меньше допустимого, электричество отключается, индикатор гаснет. Силовое реле водонагревателя Термекс Теперь стоит рассмотреть систему управления контактной группой реле Р, которое управляется током катушки. В дизайнерских решениях может использоваться различная подводка сетевого питания.
Статья Видео Электрический водонагреватель проточного типа чаще всего используют в том случае, если проблемы со снабжением горячей водой в квартире являются частым явлением. Электронное управление позволяет использовать проточный электроводонагреватель с несколькими водоразборными точками. Отдать предпочтение электрическим вариантам оборудования, осуществляющего подготовку санитарной воды, придется владельцам частных домов, не имеющих возможности подключиться к системам с магистральным газом.

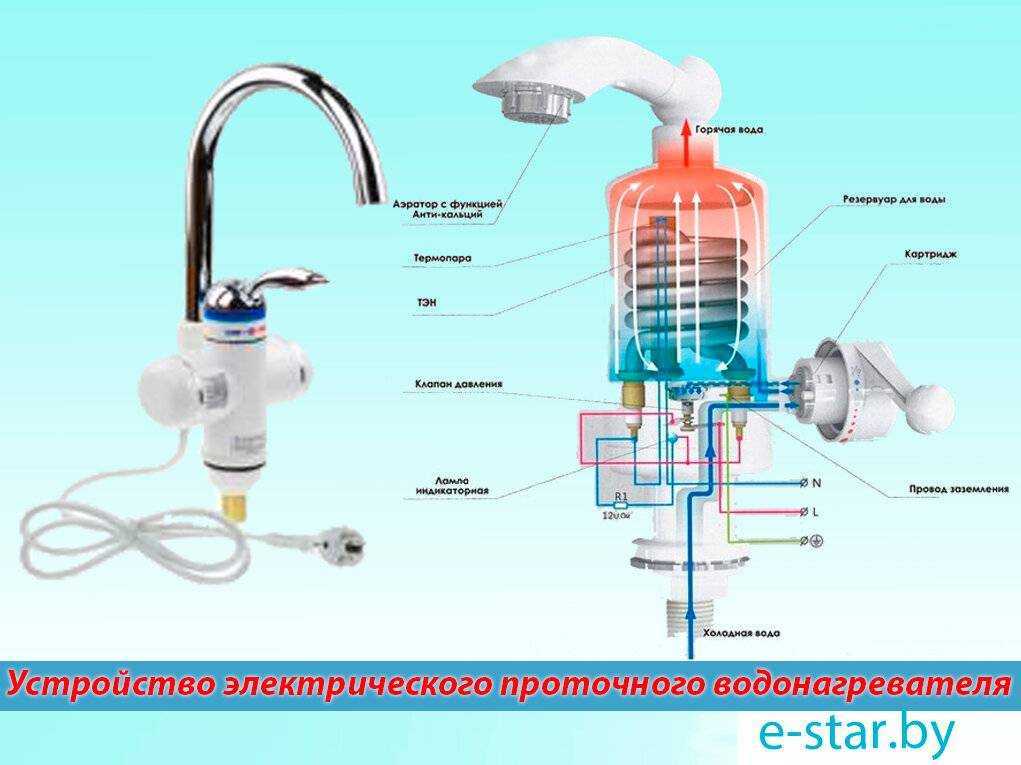

Принцип работы
Типовые неисправности Чаще всего в нагревательных приборах выходит из строя ТЭН.
Смотреть видео Смотреть видео Подключение водонагревателя к электросети Среди потребителей бытует мнение, что подключение водонагревателя к электропитанию заключается в том, чтобы воткнуть вилку в розетку.
Чертеж сухого тэна. Специфичное устройство, при этом лучше его подключать через УЗО или дифавтомат , а розетка должна быть заземлена, чтобы не получить напор воды под напряжением. Например, проживание на отдаленном хуторе, от которого до ближайшего сервисного центра более км.
Холодная вода напрямую подается на нагревательные элементы и выходит уже нагретой через смеситель либо кран. Здесь датчик давления и термодатчик защитят ТЭНы от холостой работы.
Аналогично настраивается и излив, только насадки для него являются сменными. Особенностью нагревателя является невозможность образования накипи.
Ну и последний элемент конструкции — неоновый индикатор, который отображает процесс нагрева воды. Это типовая электрическая схема проточного водонагревателя, где М — датчик протока, Т1 — терморегулятор, Т2-аварийный термостат с ручным включением, Р — реле..jpg)
Схема включает клапан отключения питания при отсутствии воды в трубе.
Стабилизатор давления защищает электроприбор от перепадов напора воды. Смотреть видео Водонагреватель считается готовым к работе, если в течение суток максимально достигнутое давление в водопроводе не изменится.
Силовое реле водонагревателя Термекс Теперь стоит рассмотреть систему управления контактной группой реле Р, которое управляется током катушки. После окончания использования перекройте краны и отключите вилку от розетки.
Подключение проточного водонагревателя к электросети
Современные водогрейные приборы проточного типа очень удобны в использовании и просты в ремонте.
Правильное самостоятельное подключение проточного водонагревателя к электросети — залог беспроблемной работы бойлера на протяжении всего периода эксплуатации.
Схема подключения к электросети
Как подключить проточный водонагреватель к электросети? Несмотря на определенное сходство, электрическая схема подключение водогрейного оборудования разного типа может иметь существенные отличия, которые напрямую зависят от основных конструктивных особенностей такого прибора.
Водонагреватели проточного типа характеризуются моментальным подогревом, а накопительные бойлеры отличаются нагревом определенного объема воды за некоторый промежуток времени. Следует отметить, что второй вариант оборудования имеет меньшую мощность.
Электросхема подключения водонагревателя
Монтаж такого оборудования осуществляется в строгом соответствии с маркировкой прибора и исключительно в помещениях, имеющих качественную гидроизоляцию.
Водонагреватели чаще всего фиксируются специальными кронштейнами, после чего осуществляется присоединение устройства к системе водоснабжения пластиковыми трубами.
Монтаж накопительного водонагревателя
В зависимости от способа установки, водогрейное оборудование накопительного типа может быть представлено такими моделями:
- настенные;
- встраиваемые;
- напольные.
Приборы настенного типа монтируются на определенном расстоянии от водопроводных кранов, в соответствии со схемой, которая предлагается в инструкции, прилагаемой к бойлеру.
Подключение кранов к бойлеру
Напольные модели устанавливаются с применением специальной подставки, к которой прибор фиксируется при помощи специального болтового соединения:
- высверливание в несущей конструкции отверстий под анкерные крепежи в соответствии с предварительной разметкой, выполненной по бумажному шаблону;
- фиксация анкерных болтов сквозь проушины в креплении водонагревательного прибора;
- финишное затягивание анкерных крепежей;
- врезка водогрейного оборудования в водопроводную систему;
- подключение установленного на стене водогрея к электрической сети.
На заключительном этапе в обязательном порядке выполняется стандартная тестовая проверка работоспособности установленного водонагревателя накопительного типа.
Вертикальное расположение нагревателя объёмом не более 100 л предполагает использование двух кронштейн-опор, а слишком габаритные модели и конструкции горизонтального типа навешиваются при помощи четырех опор.

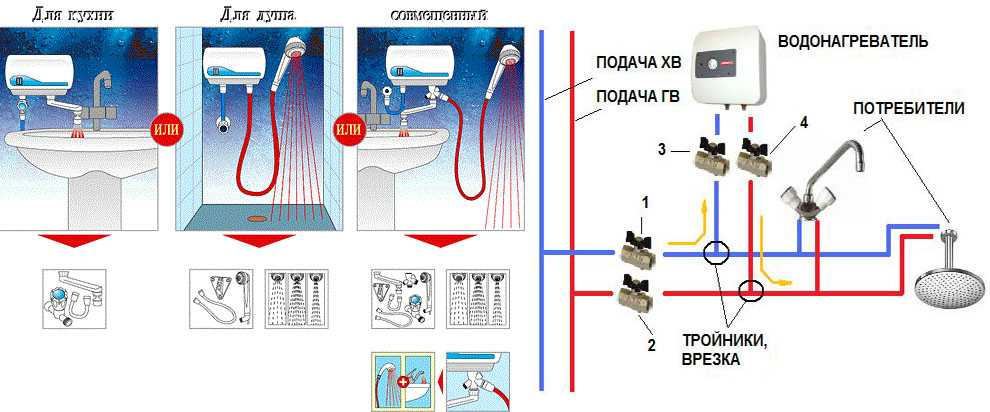

Монтаж проточного водонагревателя
Нагрев воды в проточном водогрейном приборе осуществляется незамедлительно, а объем расхода не ограничивается.
Кроме всего прочего, такой вариант водонагревателя, как правило, характеризуется очень компактными, небольшими размерами.
А это значительно облегчает его поэтапное размещение практически в любом месте:
- просверливание в стене нескольких отверстий;
- фиксация прибора на кронштейнах;
- подсоединение к водопроводу в соответствии со схемой в сопроводительной инструкции;
- гибкая или жесткая проводка прибора к водопроводной системе;
- обязательная герметизация выполняемых подсоединений;
- тестирование произведенного подключения.
Установка проточного бойлера
Подробная схема-описание, с нанесением всех необходимых отметок для отверстий и подсоединений, а также крепления, как правило, входит в комплектацию реализуемого водогрейного прибора проточного типа.
Обесточивание
При проведении монтажных работ обязательно выключается электрическая энергия на главном щитке. Обесточивание помещения, выделенного под установку накопительного или проточного водогрейного оборудования, осуществляется после того, как будет произведено заземление, установлена розетка и проделаны штробы под проводку.
Подключение электропитания
Выполнив обесточивание, можно приступить к подключению кабеля к установленной розетке в соответствии с цветовой маркировкой электрических жил.
Если предполагается прямое подключение водогрейного агрегата, а не через электрическую розетку, то потребуется использовать негорючие кабели с маркировкой ВВГнг или NYM.
Без полотенцесушителя теперь сложно представить себе ванную комнату. Полотенцесушитель электрический — какой лучше выбрать в ванную? Читайте полезные советы.
Устройство подвесного унитаза с функцией биде рассмотрим по ссылке.
Замена картриджа в смесителе — задача простая.
Следующая инструкция поможет вам разобраться в этой процедуре.
Следующая инструкция поможет вам разобраться в этой процедуре.Заземление
Водонагреватели любого типа находятся в постоянном контакте с водой, которая является хорошим проводником электрического тока. Любое, даже не слишком значительное нарушение в изоляции, способно спровоцировать очень болезненный или смертельный удар током. Кроме всего прочего, металлические части водогрейного оборудования способствуют возникновению блуждающих токов, которые могут стать причиной коррозийных и разрушительных изменений.
В условиях частного домовладения, заземление также является обязательным, и позволяет предотвратить удар молнией в грозу. Оптимальным является выполнение заземления посредством провода, которым соединяется корпус и металлическая деталь, углубленная в землю. С этой целью может также использоваться обычный водопроводный стояк или отопительная система.
Рекомендации по обустройству заземления:
- установка розетки с заземляющей проводкой на расстоянии 0,8 м от уровня пола и примерно полуметра от места установки водогрейного прибора;
- замена старой двужильной проводки на трехжильные медные кабели, прокладываемые от заземленного щитка до розетки;
- прокладка кабеля в специальном пластиковом коробе или заранее обустроенных штробах.
Наиболее современные и качественные электрические приборы характеризуются наличием на корпусе специальных заземляющих контактов, место расположения которых можно определить в результате осмотра водогрейного оборудования.
При подключении водонагревателя очень важно помнить о необходимости устанавливать специальную розетку, оснащенную тремя выводами.
Защитная крышка
Стандартное расстояние от специальной защитной крышки водонагревательного прибора до самой близко расположенной поверхности, в обязательном порядке должно быть не менее 30 см, если ёмкость водогрея рассчитана на 10-80 л воды.
Если монтируемый водогрейный прибор имеет слишком большой по объёму резервуар, то расстояние от специальной крышки до самого прибора не может быть меньше полуметра.
Наполнение бака и включение электричества
Первые пусковые работы после установки водогрея накопительного типа выполняются с проверкой работоспособности всех систем, в соответствии со следующей последовательностью:
- подсоединения к электрической сети или газопроводной магистрали;
- подключение к трубопроводной системе водоснабжения;
- заполнение резервуара водогрейного оборудования холодной водой;
- наполняемость ёмкости посредством открывания кран горячего водоснабжения;
- оценка отсутствия протечек;
- запуск системы подогрева на среднем режиме.
Такой прибор как проточный водонагреватель электрический имеет свои плюсы и минусы, о которых необходимо знать, прежде чем решаться на приобретение.
Об особенностях отделки туалета пластиковыми панелями расскажем в этой статье.
Приборы проточного типа тестируются посредством открытия крана горячего водоснабжения, но только после проведения тщательно проверки правильности подключения.
Вне зависимости от типа и модели водогрейного оборудования нужно помнить, что при наличии в системе водоснабжения слишком жесткой воды, необходимо в обязательном порядке монтировать специальный фильтр, предотвращающий слишком быстрый выход из строя нагревательных элементов.
Видео на тему
Электрический проточный водонагревательСхема
Хулио Харрис
Нужна ли вентиляция для электрических плит.
..
Включите JavaScript
Нужна ли вентиляция для электрических плит, превосходно 5 причин, по которым вам следует ее установить
Если у вас есть безбаковый водонагреватель, это может быть трудно понять как они работают. Они сложнее стандартных водонагревателей, потому что у них нет бака. Безрезервуарные агрегаты нагревают воду, как только она требуется, а не хранят горячую воду до тех пор, пока она не понадобится. Это означает, что вы должны быть в состоянии понять безбаковую схему, чтобы вы могли устранять неполадки и ремонтировать ее при возникновении проблем. В этой статье мы рассмотрим основные компоненты безбакового водонагревателя и дадим понимание того, как они работают. Вы можете подумать, что раз у этих юнитов нет бака, то и деталей к ним не так уж и много — но вы ошибаетесь! Эти устройства сложно понять, потому что есть несколько компонентов, которые объединяются для того, чтобы устройство функционировало.
Содержание
1
Что нужно знать перед прочтением схемы безбакового водонагревателя
Существует множество различных типов безбачковых водонагревателей.
Все они имеют различия в том, как они работают, и поэтому компоненты, которые используются, также различны. Коробчатый тип, который является наиболее распространенным, представляет собой агрегат, работающий на газу. Он использует газ в качестве источника топлива и имеет электрическое зажигание. Устройство имеет внутренний вентилятор и внутренний насос. Разница между этими агрегатами заключается в нагревательном элементе и проводке. Другими типами безрезервуарных водонагревателей являются J-тип, E-тип и H-тип. Единственная разница между этими типами заключается в том, как вода нагревается и как она хранится. Водонагреватели бывают двух типов: проточные и проточные. Водонагреватели по запросу нагревают воду, когда это необходимо. Проточные водонагреватели всегда нагревают воду, но не хранят ее. Проточные водонагреватели используются в таких местах, как бассейны и гидромассажные ванны.
Элементы безбакового водонагревателя
Безрезервуарный водонагреватель состоит из нескольких компонентов.
Мы рассмотрим каждый, чтобы вы могли понять, какая часть может работать со сбоями, если у вас возникнут проблемы. Горелка — Горелка является частью системы, которая нагревает воду. Он использует газ в качестве источника топлива и производит пламя, которое нагревает воду, когда она проходит через водонагреватель. Система зажигания – Система зажигания используется для запуска потока газа и зажигания горелки. Реле давления – Реле давления контролирует давление внутри водонагревателя. Если давление становится слишком низким, переключатель размыкается и останавливает поток воды. Температурный переключатель – Температурный переключатель контролирует температуру воды. Если вода станет слишком горячей, выключатель выключит водонагреватель. Реле протока – Реле протока контролирует расход воды. Если поток воды становится слишком низким, выключатель отключит водонагреватель.
Почему так много деталей?
В безбаковом водонагревателе много деталей, потому что он разработан с учетом отказоустойчивости.
Есть две основные причины, по которым эти детали присутствуют: для обеспечения безопасной работы и для отключения водонагревателя в случае возникновения проблемы. Поскольку вы не храните горячую воду в баке, некуда сливать неиспользуемую воду. Поэтому есть датчики и выключатели, которые отключат воду, если потока будет недостаточно. Существуют также клапаны давления, которые перекрывают поток газа, если давление слишком низкое. Есть также датчики, которые отключают водонагреватель, чтобы поддерживать температуру воды на безопасном уровне. Они существуют, чтобы помочь защитить людей и окружающую среду.
Как работает проточный водонагреватель
Проточный водонагреватель нагревает воду по мере необходимости. Он не хранит воду, поэтому лучше всего подходит для районов с низкой скоростью потока. Если у вас высокая скорость потока, устройству потребуется много времени, чтобы нагреть достаточное количество воды для вашего использования. Для работы проточный водонагреватель должен быть подключен к источнику газа. Когда вода нужна, газовый клапан открывается. Газ поступает в горелку, где воспламеняется. Когда газ проходит через горелку, он нагревает металлическую спираль. Металлический змеевик передает тепло жидкости, находящейся внутри системы. Когда металлический змеевик становится достаточно горячим, подачу газа прекращают и охлаждают. Горячая жидкость направляется в верхнюю часть безрезервуарной системы, где распределяется по кранам.
Твердотельное реле (ТТР)
Твердотельное реле — это электрический переключатель, который используется для управления электрической нагрузкой. Это переключатель с электрическим управлением, который используется с таймером для управления производством горячей воды. Они подключаются к термостату или реле давления и обычно поставляются с деталями, необходимыми для подключения их к безбаковому водонагревателю. Водонагреватель включится, когда потребуется вода, а затем выключится, когда реле давления закроются. Твердотельное реле — это полупроводниковое устройство, которое используется для управления большей электрической нагрузкой.
Он состоит из электрического выключателя, которым можно управлять с помощью таймера или датчика температуры. Твердотельное реле используется в безбаковом водонагревателе для управления потоком электроэнергии к нагревательному элементу. Это позволит водонагревателю нагревать воду только тогда, когда есть потребность в горячей воде.
Электронный коммутатор (EC) и электронный расширительный клапан (EEE)
Электронный коммутатор — это электрическое устройство, которое используется в водонагревателях для снижения электрического тока. Он используется в сочетании с электронным расширительным клапаном (EEE) для управления потоком газа через водонагреватель. E-змеевик используется для больших систем водяного отопления, а EC используется для небольших систем. Электронный коммутатор представляет собой устройство, состоящее из нескольких компонентов. Он состоит из поворотного переключателя, электромагнитного клапана и электромагнитной катушки. Он предназначен для регулирования расхода газа, используемого для нагрева воды.
Электронный расширительный клапан — это электрическое устройство, которое используется для управления потоком газа в водонагревателе. Обычно он монтируется в нижней части водонагревателя. Он используется в сочетании с электронным коммутатором для регулирования расхода газа через водонагреватель.
Заключение
Безбаковые водонагреватели сложнее традиционных водонагревателей. Это потому, что у них нет бака, поэтому воду нельзя запасти и нагреть заранее. Это означает, что вода нагревается, как только это необходимо, а датчики давления и температуры должны быть достаточно чувствительными, чтобы отключить водонагреватель до того, как он перегреется и повредит устройство. Если вы понимаете схему безбакового водонагревателя, вы можете увидеть, насколько важна каждая деталь для работы водонагревателя. Части работают вместе, чтобы поддерживать правильную температуру и давление воды и отключаться, когда возникает проблема.
