Как проверить исправность тиристора простыми методами. Какие схемы тестеров позволяют провести полноценную диагностику тиристоров. Какие параметры важно контролировать при проверке тиристоров.
Основные методы проверки тиристоров
Тиристоры являются важными элементами многих электронных устройств, от бытовой техники до промышленного оборудования. Их своевременная диагностика позволяет предотвратить выход из строя дорогостоящей аппаратуры. Существует несколько основных методов проверки тиристоров:
- Проверка мультиметром на пробой
- Измерение сопротивления переходов
- Тестирование с помощью специальных схем
- Проверка в рабочем режиме
Рассмотрим подробнее каждый из этих методов и их особенности.
Проверка тиристора мультиметром
Самый простой способ первичной диагностики тиристора — проверка мультиметром. Для этого прибор переключают в режим прозвонки диодов и измеряют сопротивление между выводами тиристора.
Как правильно проверить тиристор мультиметром?
- Определите расположение выводов тиристора (анод, катод, управляющий электрод) по маркировке.
- Подключите черный щуп мультиметра к катоду, красный — к аноду.
- Измерьте сопротивление — оно должно быть очень высоким (в МОм).
- Поменяйте полярность подключения щупов — сопротивление также должно быть высоким.
- Замкните на короткое время управляющий электрод с анодом — сопротивление должно резко упасть.
Если сопротивление изначально низкое или не меняется при замыкании управляющего электрода — тиристор неисправен.
Измерение сопротивления переходов тиристора
Более информативным методом является измерение сопротивления отдельных p-n переходов тиристора. Для этого также используется мультиметр в режиме измерения сопротивления.
Какие значения сопротивления должны быть у исправного тиристора?
- Между анодом и катодом: в прямом направлении — 40-550 Ом, в обратном — бесконечность
- Между управляющим электродом и катодом: 5-50 Ом
- Между анодом и управляющим электродом: бесконечность
Существенные отклонения от этих значений указывают на неисправность тиристора. Однако данный метод не позволяет проверить способность тиристора открываться и закрываться.
Схемы для тестирования тиристоров
Для полноценной проверки работоспособности тиристора необходимо использовать специальные тестовые схемы. Они позволяют подавать на тиристор рабочее напряжение и управляющие импульсы, имитируя реальные условия работы.
Какие параметры позволяют проверить схемы тестирования тиристоров?
- Напряжение и ток включения
- Напряжение и ток удержания
- Время включения и выключения
- Ток утечки в закрытом состоянии
- Падение напряжения в открытом состоянии
Рассмотрим одну из простых схем для проверки тиристоров:
Простая схема тестера тиристоров
Данная схема позволяет проверить способность тиристора открываться и закрываться:
- R1 — токоограничивающий резистор (470 Ом)
- R2 — резистор в цепи управляющего электрода (1 кОм)
- VD — светодиод-индикатор
- SW1 — кнопка подачи управляющего импульса
- SW2 — выключатель питания
- VT — проверяемый тиристор
Принцип работы схемы:
- При включении питания SW2 светодиод не горит — тиристор закрыт
- При нажатии SW1 подается импульс на управляющий электрод
- Тиристор открывается, загорается светодиод
- После отпускания SW1 тиристор остается открытым
- Для закрытия тиристора нужно разомкнуть SW2
Такая схема позволяет наглядно проверить работоспособность тиристора в ключевом режиме.
Проверка тиристора в рабочем режиме
Наиболее достоверным методом диагностики является проверка тиристора непосредственно в составе устройства, где он применяется. Это позволяет оценить его работу в реальных условиях.Как проверить тиристор в действующей схеме?
- Измерить напряжение на тиристоре в закрытом и открытом состоянии
- Проконтролировать форму тока через тиристор осциллографом
- Оценить нагрев тиристора в рабочем режиме
- Проверить срабатывание тиристора при подаче управляющих импульсов
Такая проверка позволяет выявить скрытые дефекты, которые могут не проявляться при тестировании отдельно от схемы.
Признаки неисправности тиристоров
При диагностике тиристоров важно знать основные признаки их выхода из строя. Это позволит своевременно выявить проблему и предотвратить повреждение устройства.
Какие симптомы указывают на неисправность тиристора?
- Постоянно открытое или закрытое состояние
- Самопроизвольное открытие без управляющего сигнала
- Повышенный ток утечки в закрытом состоянии
- Большое падение напряжения в открытом состоянии
- Нестабильное срабатывание при подаче импульсов управления
- Сильный нагрев в рабочем режиме
При обнаружении любого из этих признаков тиристор следует заменить для обеспечения надежной работы устройства.
Особенности проверки мощных тиристоров
Диагностика мощных тиристоров, рассчитанных на большие токи и напряжения, имеет свою специфику. Для их тестирования требуется специальное оборудование.
Какие методы применяются для проверки силовых тиристоров?
- Измерение вольт-амперных характеристик
- Определение времени включения и выключения
- Контроль критической скорости нарастания тока и напряжения
- Проверка теплового сопротивления переход-корпус
- Тестирование в импульсном режиме на больших токах
Такие испытания позволяют всесторонне оценить параметры мощных тиристоров и выявить скрытые дефекты.
Рекомендации по диагностике тиристоров
При проверке тиристоров важно соблюдать определенные правила, чтобы получить достоверные результаты и не повредить тестируемые компоненты.
Какие основные рекомендации следует учитывать при диагностике тиристоров?
- Всегда сверяйтесь с документацией на конкретный тип тиристора
- Соблюдайте меры электробезопасности при работе с высоким напряжением
- Используйте качественные измерительные приборы с подходящими пределами
- Учитывайте влияние температуры на параметры тиристора
- При возможности проводите комплексное тестирование несколькими методами
- Сравнивайте результаты с параметрами заведомо исправных тиристоров
Следование этим рекомендациям позволит избежать ошибок при диагностике и обеспечить надежную работу устройств с тиристорами.
Как проверить тиристор мультиметром + видео
Тиристоры используются во многих электронных устройствах, начиная от бытовых приборов и заканчивая мощными силовыми установками. Ввиду особенностей этих полупроводниковых элементов проверить их на исправность с помощью только одного мультиметра затруднительно. В крайнем случае, можно определить пробой перехода. Для полноценного тестирования потребуется собрать несложную схему, ее описание будет приведено в статье.
Начнем с подготовительного этапа, а именно с того, что нам потребуется сделать перед проверкой.
Предварительная подготовка
Перед тестированием любого радиокомпонента будь то тиристор, транзистор или диод, нам необходимо ознакомиться с его спецификацией. Для этого находим маркировку на корпусе полупроводникового элемента.
Маркировка обозначена красным оваломНайдя маркировку, начинаем поиск спецификации (достаточно сделать соответствующий запрос в поисковике или в тематических форумах). Даташит на электронный компонент содержит много полезной информации, начиная от технических характеристик и заканчивая расположением выводов и списком аналогов (что особенно полезно при поиске замены).
Определившись с типом и цоколевкой, приступаем к первому этапу проверки, для этого нам понадобится только мультиметр. В большинстве случаев проверить элемент на пробой, можно не выпаивая его из платы, поэтому на данном этапе паяльник не нужен.
Тестирование на пробой
Начнем с предварительной проверки, которая будет заключаться в измерении сопротивления между выходами «К» и «УЭ», потом «А» и «К». Алгоритм наших действий будет следующим:
- Включаем прибор в режим «прозвонки» и снимаем измерения с перехода между выводами «К» и «УЭ», в соответствии с рисунком 3. Если полупроводник исправен, отобразится сопротивление перехода в диапазоне от 40 Ом до 0,55 кОм. Рис 3. Измеряем сопротивление между УЭ и К
- Меняем щупы местами и повторяем процесс, результат должен быть примерно таким же, как в пункте 1. Заметим, что чем больше сопротивление между выводами «УЭ» и «К», тем меньше ток открытия, а значит – выше чувствительность устройства.
- Меряем сопротивление между выводами «А» и «К» (см. рис. 4). На индикаторе мультиметра должно высветиться бесконечно большое сопротивление, причем, вне зависимости от полярности подключенного измерительного устройства. Иное значение указывает на пробой в переходе. Для «чистоты» проверки лучше выпаять подозрительную деталь и повторить тестирование.
Как уже упоминалось выше, такая методика проверки мультиметром не позволяет полностью протестировать работоспособность тиристора, нам потребуется несколько усложнить процесс.
Проверка на открытие-закрытие
Предыдущее тестирование позволяет определить, имеется ли пробой, но не дает возможности проверить отсутствие внутреннего обрыва. Поэтому переводим мультиметр в режим «прозвонки» и подключаем к нему тиристор, в соответствии с рисунком 5 (щуп с черным проводом к выводу «К», красный – к «А»).
Рис. 5. Подключение для проверки на открытиеПри таком подключении отобразится бесконечно большое сопротивление.
Теперь соединяем на несколько мгновений «УЭ» с выходом «А», прибор покажет падение сопротивления, и после отключения «УЭ», показание опять вырастет до бесконечности. Это связано с тем, что идущего через щупы тока недостаточно для удержания тиристора в открытом состоянии. Поэтому, чтобы убедиться в работоспособности полупроводникового элемента, необходимо собрать несложную схему.
Самодельный пробник для тиристоров
В интернете можно найти более простые схемы, где используется только лампочка и батарейка, но такой вариант не совсем удобен.

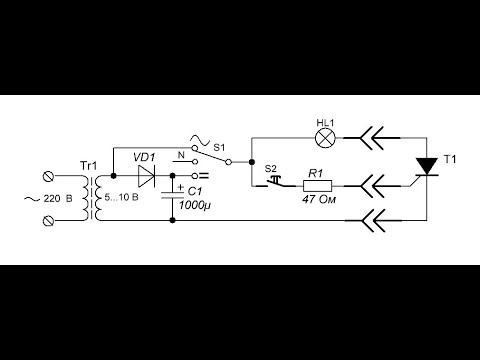

На рисунке 6 представлена схема, позволяющая протестировать работу устройства, подавая на него постоянное и переменное питание.
Обозначения:
- Т1 – трансформатор, в нашем случае использовался ТН2, но подойдет любой другой, если у него имеется вторичная обмотка 6,3 V.
- L1 – обычная миниатюрная лампочка на 6,3 V и 0,3 А (например, МН6,3-0,3).
- VD1 – выпрямительный диод любого типа с обратным напряжением более 10 вольт и током от 300 мА и выше (например, Д226).
- С1 – конденсатор емкостью 1000 мкФ, и рассчитанный на напряжение 16 В.
- R1 – сопротивление с номиналом 47 Ом.
- VD2 – тестируемый тиристор.
- FU1 – предохранитель на 0,5 А, если в схеме для проверки тиристоров используется мощный силовой трансформатор, номинал предохранителя нужно увеличить (узнать потребляемый ток можно воспользовавшись мультиметром).
После того, как пробник собран, приступаем к проверке, выполняется она по следующему алгоритму:
- Подключаем к собранному прибору тестируемый полупроводниковый элемент (например, КУ202Н), в соответствии с рисунком 5 (для определения цоколевки следует обратиться к справочной информации).
- Переводим переключатель S2 для тестирования в режиме постоянного тока (положение «2»).
- Включаем пробник тумблером S1, индикатор L1 не должен засветиться.
- Нажимаем S3, в результате на «УЭ» подается напряжение через резистор R1, что переводит тиристор в открытое состояние, на индикаторную лампочку поступает напряжение, и она начинает светиться.
- Отпускаем S3, поскольку полупроводниковый элемент остается открытым, лампочка продолжает гореть.
- Меняем положение переключателя, переводя его в положение «О», тем самым мы отключаем питание от тиристора, в результате он закрывается и лампа гаснет.
- Теперь проверяем работу элемента в режиме переменного напряжения, для этой цели переводим S2 в положение «1». Благодаря такой манипуляции мы берем питание непосредственно со вторичной обмотки трансформатора (до выпрямительного диода). Индикаторная лампа не горит.
- Нажимаем S3, лампа начинает светиться в половину своей мощности, это связано с тем, что при открытии через тиристор проходит только одна полуволна переменного напряжения. Отпускаем S3 – индикаторная лампочка гаснет.
Отпускаем S3 – индикаторная лампочка гаснет.Если тестируемый элемент вел себя так, как описывается, то можно констатировать, что он находится в рабочем состоянии. Соответственно, если индикатор горит постоянно, это указывает на пробой, а когда при нажатии S3 он не загорается, можно определить внутренний обрыв (при условии, что лампочка рабочая).
Проверка без выпаивания детали с платы
В большинстве случаев проверить тиристор мультиметром на пробой можно прямо на плате, но чтобы выполнить диагностику самодельным тестером, полупроводник придется выпаять.
Как проверить тиристор
В последние годы очень широко стали применятся в электронных устройствах тиристоры и их собратья симисторы. Если раньше по большей части они использовались в промышленности, то сейчас очень много применяется и в бытовых устройствах, например для регулирования числа оборотов двигателей, регуляторах мощности и т.
д.
Как проверить диод и транзистор с помощью мультиметра, было уже написано ранее. Тиристор же проверить таким методом не удастся, потому что он имеет 4 p-n перехода, а симистор все 5.
Для этого нам нужно будет собрать, так называемый, тестер тиристоров. На его изготовление уйдет всего несколько минут. Схема показана ниже.
В этой схеме к аноду тиристора прикладывается положительное напряжение, а к катоду отрицательное. Желательно его выбрать соответствующее номиналу элемента. Но можно использовать и меньшее. На схеме резисторы подобраны под 9 – 12 вольт. Если напряжение будет соответствовать номиналу, то сопротивление резисторов нужно будет пересчитать.
Проверка осуществляется очень просто, на управляющий электрод кнопкой кратковременно подается сигнал на открытие (положительный относительно катода). При этом светодиод HL1 должен загореться, так как тиристор откроется. Для того чтобы он закрылся необходимо снять напряжение (принцип работы тиристора).
Если светодиод загорается сразу после подачи напряжения на анод и катод или если не загорается после подачи управляющего напряжения, то такой тиристор является неисправным.
Есть еще один способ проверки, с помощью мультиметра. Он подходит если необходимо проверить один или несколько элементов. Схема подключения таким способом показана на рисунке.
Чтобы проверить тиристор мультиметром нужно прибор переключить в режим измерения сопротивления и подключить плюсовой щуп к аноду, а минусовой к катоду. К управляющему электроду подключить кнопку, второй контакт которой подключен к аноду.
До того как будет нажата кнопка, мультиметр должен показывать бесконечно большое сопротивление, потому что тиристор находится в закрытом состоянии. После нажатия тиристор откроется, и сопротивление упадет до нескольких Ом. Для закрытия тиристора достаточно будет кратковременно отсоединить один из щупов.
Если же после подключения тиристора к прибору сопротивление сразу мало или после нажатия кнопки сопротивление не уменьшается, то такой тиристор является неисправным.
Кстати, таким способом можно проверять тиристоры, не выпаивая из большинства схем.
Анекдот:
Новые русские:
Детский крик из прихожей: — Ма-ам! Ма-а-ма-а! Мам!
— Ну чего ты орёшь?! Я в гостиной. Иди сюда и скажи нормально, что тебе надо.
Ребенок шлёпает через всю квартиру, подходит к маме.
— Мам, я тут в говно наступил. Где мне сандалик помыть?
SCR / ТЕСТЕР ДИОДОВ | CEHCO
Приложения SCR Схема проверки тиристоров Кремниевый выпрямитель pdf Тестирование SCR pdf Схема цепи SCR Тиристор SCR Проекты цепей SCR Характеристики SCR SCR-тестирование Проверка диодов Проверка тиристоров Тестер диодов SCR Тестер SCR Тестер диодов Тиристорный тестер Труднодоступный тестер диодов SCR Сменный тестер диодов SCR Устаревший тестер диодов SCR Снято с производства Тестер диодов SCR Снято с производства Тестер диодов SCR Т101Р/2В Т101Р/3В Т101Р/4В Т101Р/5В Т101Р/6В Т101Р/7В Ремонт тестера диодов SCR Модернизация тестера диодов SCR Аренда тестера диодов SCR Модификация тестера диодов SCR Демонстрационный тестер диодов SCR Управление питанием переменного и постоянного тока Принципы и схемы SCR Что такое кремниевый выпрямитель Применение и преимущества SCR Проблемы SCR электростанции Промышленный контроллер питания SCR Рекомендации по применению SCR Схемы приложений SCR Промышленный SCR PowerController Как проверить SCR Кремниевый выпрямитель (SCR) Тестер SCR PowerBLOCK Как работает тиристор? Проверка SCR Цепь управления питанием SCR Тиристорный тестер ТЕСТЕР ТИРИСТОРОВ И СИМИСТОРОВ Тестирование кремниевого выпрямителя Теория мощности SCR Основная цепь переменного тока SCR Тиристор, триак и диак Тиристорный или кремниевый выпрямитель Понимание управления питанием SCR Базовый Triac-SCR Цепь управления подогревом с использованием SCR Цепи SCR Тиристорные регуляторы Тиристорная цепь и схемы включения тиристоров SCR Отключить цепи коммутации Тиристоры в цепях переменного тока V-I Характеристики SCR Характеристики SCR и режим работы Характеристика SCR Переходные характеристики scr SCR-Вольт-Ампер-Характеристики Характеристики устойчивого состояния SCR Тиристор – Ресивер с кремниевым управлением SCR УСТРОЙСТВА SCR ДЛЯ ПОЛЕВЫХ ИСПЫТАНИЙ Простые схемы тестирования Triac-SCR Как проверить диод Как проверить, неисправен ли диод Как проверить транзистор и диод Как проверить диод с помощью цифрового и аналогового мультиметра Проверка транзистора мультиметром Методы проверки диодов Процедура проверки диодов Проверка полупроводников аналоговыми и цифровыми мультиметрами Измерение тиристоров/диодов с помощью мультиметра Метод испытания тиристоров Проверка тиристора Тестирование стабилитронов Как проверить SCR/тиристор? Испытания больших твердотельных устройств Моделирование и испытание тиристора для тиристорного управления Устройство для проверки тиристоров Тестовый тиристорный модуль Основные испытания полупроводниковых приборов Измерительная проверка диода Тестер диодов/транзисторов Как проверить, неисправен ли диод Как проверить диодный выпрямитель Как проверить транзистор и диод Тестер диодов и светодиодов Тестер транзисторов и диодов Системы тестирования диодов и выпрямителей Снято с производства Тестер диодов SCR Специалист по тестированию диодов SCR Индивидуальный дизайн тестера диодов SCR Сильноточный тестер диодов SCR Приложение OEM Тестер диодов SCR Сделано в США, тестер диодов SCR Недорогой тестер диодов SCR Тестер диодов SCR 30 лет в бизнесе Высоковольтный тестер диодов SCR Эквивалентный сменный тестер диодов SCR Многофункциональный тестер диодов SCR Тестер диодов SCR 300 А Применение в печи Тестер диодов SCR Тестер диодов SCR нагревательного элемента Тестер диодов SCR 500 А Тестер диодов SCR 700 А Ремонт тестера диодов SCR Восстановление тестера диодов SCR Реактор ограничения тока с воздушным сердечником с внутренним корпусом Промышленный тестер диодов SCR Промышленный высоковольтный тестер диодов SCR Ремонт всех моделей SCR Diode TesterПообщайтесь с нами,
на базе LiveChat
Принципиальная схема тестераSCR — Просто ПОДСКАЖИТЕ БОЛЬШЕ!
от Apichet Garaipoom
Как обычно, мы можем проверить SCR с помощью простого мультиметра. Но это непросто. Схема простого тестера SCR очень полезна. Мы можем узнать положение штифта на выводах затвора, выводах анода и выводах катода. А также можно проверить диод, светодиод и симистор.
Устройства SCR предназначены для работы с постоянным напряжением. При наличии триггерного тока на выводе затвора SCR будет проводить все время. Есть один способ остановить их: снять напряжение питания, которое питает его, оно перестанет проводить ток.
Как это работает.
То же, что и . Рисунок 1. — это схема тестера SCR, которая состоит из нескольких частей, включающих только три резистора и только два светодиода. Работа очень легкая. При подведении SCR к входному разъему (правильно). При нажатии SW1 светодиод продолжает светиться.
Рисунок 1 Схема тестера Perfect SCR
Затем, если нажать SW2, светодиод погаснет на все время, показывая, что SCR уже используется.
Но если тестируется светодиодное свечение. К до сих пор не нажмите выключатель. Это указывает на то, что этот SCR «короткое замыкание».
Резисторы R1 должным образом ограничивают ток затвора. Резистор R3 ограничивает ток светодиода около 20 мА, а резистор R2 позволяет протекать току в диапазоне от 110 мА. Переключатель SW1 срабатывает для остановки SCR. Затем, когда вы нажмете этот SW2, LED1 погаснет.
Узнайте: как работает схема SCR
Сборка и применение
Этот проект прост и состоит из нескольких частей. Таким образом, можно припаять все компоненты и провода без печатной платы.
Применение, когда для измерения светодиода или диода используются только клеммы A и K. Если они хорошие, заставит LED1 светиться. Если назад, но все еще светло, покажите, что «короткий». Но при правильной полярности светодиод 1 не светится, что указывает на «удар»
Измерение SCR также используется для проверки, подключив правильное положение, затем нажмите SW1, светодиод загорится.
