Как устроена электропроводка ВАЗ 21099 с инжектором. Каковы основные элементы электросхемы. Где найти схему проводки. На что обратить внимание при ремонте электрики.
Особенности электропроводки ВАЗ 21099 с инжекторным двигателем
Электрическая система ВАЗ 21099 с инжекторным двигателем имеет ряд особенностей по сравнению с карбюраторными версиями:
- Наличие электронного блока управления двигателем (ЭБУ)
- Система впрыска топлива с электромагнитными форсунками
- Датчики системы управления двигателем (датчик положения коленвала, датчик массового расхода воздуха и др.)
- Модуль зажигания вместо распределителя зажигания
- Дополнительные реле для управления элементами инжекторной системы
Эти особенности делают электросхему ВАЗ 21099 инжектор более сложной по сравнению с карбюраторными версиями. При этом инжекторная система обеспечивает лучшие характеристики двигателя и экономичность.
Основные элементы электросхемы ВАЗ 21099 инжектор
Электрическая схема ВАЗ 21099 с инжекторным двигателем включает следующие основные элементы:
- Аккумуляторная батарея
- Генератор
- Стартер
- Электронный блок управления двигателем (ЭБУ)
- Датчики системы управления двигателем
- Исполнительные механизмы (форсунки, модуль зажигания и др.)

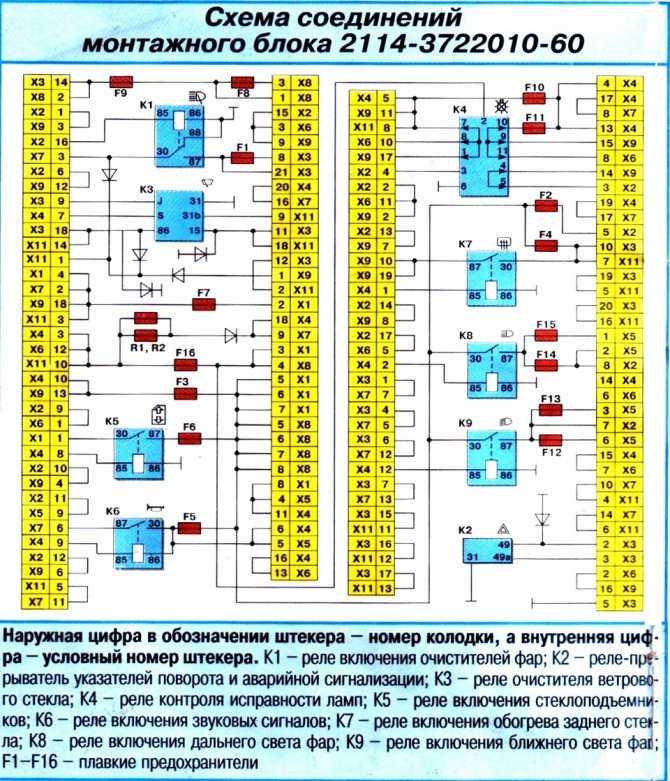

- Монтажный блок с предохранителями и реле
- Жгуты проводов
- Выключатель зажигания
- Приборная панель
Все эти элементы соединены между собой согласно электрической схеме. Понимание взаимосвязей между компонентами важно для диагностики и ремонта электрооборудования автомобиля.
Где найти схему проводки ВАЗ 21099 инжектор
Схему электропроводки ВАЗ 21099 с инжекторным двигателем можно найти в следующих источниках:
- Руководство по ремонту и эксплуатации ВАЗ 21099
- Специализированные сайты по ремонту автомобилей ВАЗ
- Форумы автолюбителей
- Книги по ремонту электрооборудования ВАЗ
При поиске схемы важно учитывать модификацию автомобиля и год выпуска, так как электросхемы могли меняться. Наиболее достоверным источником является заводская документация АвтоВАЗа.
Особенности высокой панели приборов ВАЗ 21099
ВАЗ 21099 выпускался как с низкой, так и с высокой панелью приборов. Высокая панель имеет ряд особенностей:
- Изменённая конфигурация жгута проводов панели приборов
- Другое расположение переключателей и кнопок
- Возможность установки дополнительных приборов
- Более современный дизайн интерьера
При работе с электрооборудованием важно учитывать тип панели приборов, так как это влияет на прокладку проводки и расположение элементов. Схемы для высокой и низкой панели могут отличаться.
Диагностика неисправностей электрооборудования ВАЗ 21099 инжектор
Для диагностики электрооборудования ВАЗ 21099 с инжектором могут использоваться следующие методы:
- Считывание кодов неисправностей с помощью диагностического сканера
- Проверка напряжений и сопротивлений мультиметром
- Визуальный осмотр проводки и разъёмов
- Проверка работоспособности отдельных элементов (датчиков, реле и т.д.)
При диагностике важно следовать методике поиска неисправностей и соблюдать меры безопасности при работе с электрооборудованием автомобиля. В сложных случаях рекомендуется обращаться к специалистам.
Типичные неисправности электропроводки ВАЗ 21099 инжектор
Наиболее распространённые проблемы с электропроводкой ВАЗ 21099 инжектор включают:
- Окисление контактов разъёмов
- Повреждение изоляции проводов
- Обрыв проводов в местах частых изгибов (например, в дверях)
- Неисправности монтажного блока (перегорание дорожек, окисление контактов)
- Выход из строя датчиков системы управления двигателем
Своевременное обнаружение и устранение этих неисправностей позволяет избежать более серьёзных проблем с электрооборудованием автомобиля. Регулярный осмотр и профилактика электропроводки помогут продлить срок её службы.
Модернизация электропроводки ВАЗ 21099 инжектор
Владельцы ВАЗ 21099 с инжекторным двигателем часто проводят модернизацию электропроводки для улучшения характеристик автомобиля. Популярные направления модернизации включают:
- Установка более мощного генератора
- Замена штатной проводки на проводку большего сечения
- Установка дополнительных реле для разгрузки штатных цепей
- Монтаж современной охранной системы
- Установка более мощной аудиосистемы
При проведении модернизации важно учитывать нагрузку на электросистему автомобиля и соблюдать правила монтажа дополнительного оборудования. Неправильная установка может привести к проблемам в работе электрооборудования.
Установка более мощного генератора
Замена штатного генератора на более мощный является популярной модернизацией для ВАЗ 21099 инжектор. Это позволяет обеспечить стабильное электропитание при установке дополнительного оборудования. При выборе нового генератора следует учитывать:
- Совместимость с креплениями на двигателе
- Соответствие выходного напряжения (14-14.5В)
- Достаточную мощность для питания всех потребителей
Установка более мощного генератора может потребовать замены проводки от генератора к аккумулятору на провода большего сечения для предотвращения перегрева.
Замена штатной проводки
Замена штатной проводки ВАЗ 21099 инжектор на провода большего сечения позволяет снизить потери в электрической сети и обеспечить более стабильное питание потребителей. При замене проводки рекомендуется:
- Использовать провода с медными жилами
- Выбирать провода с качественной изоляцией
- Тщательно изолировать все соединения
- Использовать надёжные клеммы и разъёмы
Замена проводки — трудоёмкий процесс, требующий знания электросхемы автомобиля и навыков монтажа. В случае сомнений лучше обратиться к специалистам.
Рекомендации по обслуживанию электропроводки ВАЗ 21099 инжектор
Для поддержания электропроводки ВАЗ 21099 с инжекторным двигателем в хорошем состоянии рекомендуется:
- Регулярно проверять состояние клемм аккумулятора и при необходимости очищать их от окисления
- Проверять затяжку всех электрических соединений
- Следить за состоянием изоляции проводов, особенно в местах частых изгибов
- Периодически очищать контакты разъёмов от загрязнений и обрабатывать специальными составами
- При замене предохранителей использовать только рекомендованные номиналы
Своевременное обслуживание электропроводки поможет избежать многих проблем и продлит срок службы электрооборудования автомобиля. При обнаружении любых неисправностей рекомендуется незамедлительно устранять их во избежание более серьёзных поломок.
