Схема пятиконтактного автомобильного реле: 5-ти контактное автомобильное реле

контактное, 12В, промежуточное, принцип работы и управление

Схемы инверсии сигналов могут применяться для инвертирования сигналов концевиков дверей или багажника при подключении к сигнализации или в других случаях. Как только вы заводите двигатель, на приборной панели гаснет контрольная лампа давления масла, на контакт реле 86 приходит сигнал от датчика давления масла, этот сигнал возбуждает катушку в реле, которая управляет замыканием контактов 30 и Как открыть багажник с брелока сигнализации?

На якоре может быть размещена контактная медная пластика и гибкая подводка провод , тогда якорь находится под напряжением и по медным шинам подаётся напряжение на неподвижный контакт. При оплавлении деталей крепления, контакты смещаются и добавляется процесс искрения, что еще больше разогревает место контакта. Как работает и устроено 5 — ти контактное реле

Электронные реле Обычное электромагнитное реле при срабатывании щелкает, что может мешать вам при использовании таких приборов в бытовых помещениях.

Преимущества реле: простота конструкции; ремонтопригодность.

Начал искать различные способы заработка в интернете. Эти элементы используют для защиты управляющих цепей от перегрузок возникающих в момент размыкания цепи катушки реле.

Давайте немного расскажу о принципе работы 5ти контактного реле. Краткий обзор отечественных стандартных реле в корпусах как изображено ниже на фотографии.

Теперь кратко пройдемся по правилам работы и использования ДХО: ДХО должны использоваться только в светлое время суток; Запрещено использование ДХО совместно с габаритными огнями, с ближним и дальним светом фар, а также с противотуманными фарами. При работе следует учитывать тип контактов, разновидность устройства и принцип его функционирования. Как подключить дневные ходовые огни (DRL) при помощи реле

Механизмы реле

Основные элементы электромагнитного реле
Релейный прибор выполняется в виде катушки, обвитой большим количеством медной проволоки. Внутри нее расположен сердечник-стержень из металла, зафиксированный на ярме – Г-образной пластине. Поверх сердечника и катушки находится якорь – металлическая пластина, которая удерживается возвратная пружина. К якорю прикреплены подвижные контакты, а напротив них – неподвижные.

Узел из катушки и сердечника – электромагнит, а узел из сердечника, якоря и ярка – магнитопровод. Контакты обеспечивают управление электроцепью, размыкая и замыкая ее.

Принцип работы

Принцип действия электромагнитных реле
Принцип работы реле 4 контактного или 12-вольтной модели схож. Без подачи напряжения на устройство якорь при помощи возвратной пружины отдален от сердечника.

В момент, когда подается напряжение, по обмотке начинает двигаться ток, магнитное поле которого воздействует на сердечник. Намагниченный элемент посредством преодоления усилий возвратной пружины, притягивает якорь. Его активные контакты перемещаются, размыкаясь или замыкаясь с неподвижными.

После прекращения подачи напряжения ток обмотки пропадает, происходит размагничивание сердечника. Возвратная пружина приводит якорь и контакты в исходное состояние.

Зачем нужно реле в автомобиле

Во-первых, самое главное, это возможность управлять силовыми токами для питающих нагрузок. То есть когда входной сигнал на реле буквально несколько мА, на выходе уже получаем несколько десятков Ампер. Нет, реле не усиливает сигнал, оно лишь коммутирует токи, об этом чуть далее, когда дело дойдет до принципа работы. Во-вторых, реле может функционально переключать нагрузку между 2 и более разными электрическими цепями, при этом делать это от 1 управляющего сигнала. То есть на входе имеем опять 1 входное напряжение в несколько мА, а силовые контакты переключаются между собой для разных цепей. Скажем, работали фары ближнего света, а включились фары дальнего света. Третье, реле за счет своего звукового сигнала срабатывания, позволяет с высокой степенью вероятности диагностировать его правильную работу и как следствие работу питающей цепи. То есть если есть сигнал, то скорее всего напряжение в питающей цепи тоже есть. Если щелчка нет, то надо бы проверить предохранитель! Также звук реле при включении указателей поворота указывает на то, что они скорее всего работают, что важно при перестроении. А при частом срабатывании указателя поворотов, указывают на перегоревшую лампу. Четвертое, это уже как следствие… За счет управления силовыми сигналами позволяют сэкономить на медной проводке в машине, так как блок реле чаще всего установлен в моторном отсеке, ближе к силовым управляющим цепям. То есть до него идут тонкие медные провода, от органов управления в салоне, а выходят толстые до силовых нагрузок в моторном отсеке. (фары, реле замка зажигания, подогреватели дизеля…)

Разновидности реле

Реле контроля напряжения однофазное цифровое на DIN-рейку
Релейные устройства классифицируются по нескольким параметрам.

Количество фаз

Подразделяются на:

• однофазные – предназначены для подачи напряжения в жилых помещениях;
• трехфазные – подходят для применения в промышленных условиях.

Трехфазники отключают питание всего оборудования при скачках вольтажа на одной из линий.

Тип переключения

Можно приобрести модели:

• максимальные – повышают параметр напряжения до определенной величины;
• минимальные – понижают показатель до заданного значения.

Порог напряжения пользователем не устанавливается.

Тип активации воспринимающего элемента

Реле промежуточное РП-18-54 220В DC
Воспринимающий элемент, по включению которого будет работать прибор, – это электромагнит, магнитоэлектрический узел, индукционная или электродинамическая система. В зависимости от его вида существуют реле:

• первичные с прямым подключением контактов в сеть;
• вторичные – могут подключаться через измерительные индуктивные или емкостные трансформаторы;
• промежуточные – усиливают или преобразуют сигналы первичных/вторичных моделей.

Функции воспринимающего элемента – преобразование напряжения в процесс движения якоря относительно ярма.

Тип управления нагрузкой

Для управления напряжением применяются модели:

• прямого действия – нагрузка переключается контактами;
• косвенного действия – нагрузку подключаются вторичные элементы.

Нагрузка подается и приостанавливается с определенными промежутками.

Тип поступления сигнала

Герконовое реле
В продаже можно найти следующие коммутационные устройства:

• электронные – обеспечивают контроль напряжения в условиях высокой нагрузки. Управляют освещением и узлами автомобиля;
• герконовые – небольшие модели в виде катушки. Предназначены для замыкания, переключения, размыкания сети. Чувствительны к механическим воздействиям и ультразвуку;
• электротепловые – отключают и включают электрический ток по нагреву биметаллической пластины. Используются для электродвигателей на производстве, обустройства однофазной или трехфазной электросети;
• временной выдержки – для создания кратковременных пауз применяются схемы замедления. Приборы работают в автомобилях, светофорах, елочных гирляндах;
• таймеры света – позволяют программировать освещение теплиц, аквариумов, животноводческих комплексов. К ним подключаются нагреватели, вентиляторы;
• электромагнитные – ток статистической обмотки активируется по воздействию магнитного поля. Приборы со средней нагрузкой до 320 А и напряжение до 1,6 кВт могут работать только в сети с постоянным током.

Конструктивно стандартный регулятор имеет вид пакетника для крепления на дин-рейку. Некоторые модели исполняются в виде переходников и удлинителей.

Если вентилятор охлаждения не работает

Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичные ему. Технические данные электровентилятора и датчика включения вентилятора:

• Номинальная частота вращения вала электродвигателя с крыльчаткой, 2500 – 2800 об/мин.
• Потребляемая сила тока электродвигателя, 14 А
• Температура замыкания контактов датчика, 82±2 град.
• Температура размыкания контактов датчика, 87±2 град.

Вентилятор системы охлаждения может не включаться из-за:

• неисправности электропривода;
• перегоревшего предохранителя;
• неисправного термостата;
• вышедшего из строя термодатчика включения кулера;
• неисправного реле ВО;
• обрыва электропроводки;
• неисправной пробки расширительного бачка.

Для проверки самого электродвигателя вентилятора VAZ подаем на его выводы напряжение 12 В от аккумуляторной батареи – исправный мотор заработает. Если причина неполадки в вентиляторе, его можно попытаться отремонтировать. Проблема, обычно, заключается в щетках или подшипниках. Но случается что электродвигатель выходит из строя вследствие замыкания или обрыва в обмотках. В таких случаях лучше заменить весь привод.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверка производится с помощью автомобильного тестера, включенного в режиме пробника.

1. В автомобиле с карбюраторным мотором необходимо проверить датчик — включить зажигание и замкнуть между собой два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
2. Для инжекторных авто необходимо прогреть мотор до рабочей температуры, и рассоединить разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер обязан запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет работать привод вентилятора в постоянном режиме. Если привод запустился – датчик неисправен.

Особенности контактов

Распространенные конфигурации контактных групп реле
По конструкции контактное промежуточное реле состоит из трех типов элементов.

Нормально разомкнутые

Находятся в разомкнутом состоянии до момента подачи питания на катушку. Реле активируется после подачи напряжения, и контакты приходят в замкнутое состояние. Электросеть замыкается.

Нормально замкнутые

Функционируют по обратному принципу, находясь в замкнутом состоянии на момент обесточивания реле. После появления напряжения происходит срабатывание реле, размыкание контактов и цепи.

Перекидные

При обесточивании катушки средний общий контакт якоря замкнут с неподвижным. После того как реле срабатывает, средний элемент вместе с якорем двигается в направлении стационарного контакта и замыкается с ним. Связь с первым стационарным контактом разрывается.

Модели с несколькими контактными группами обеспечивают управление несколькими цепями.

Как проверить работу автомобильного реле

Осталось упомянуть о том, как же проверить реле. Самое простое, о чем уже говорил, это услышать звук срабатывания. Если он есть, то реле, скорее всего, ни причем в вашей неисправности. Однако «слова скорее» всего здесь не случайны. Контакты реле могут вполне подгореть, в итоге реле перестанет коммутировать цепи, то есть выполнять свои основные задачи. Проверить отсутствие сопротивления можно как никогда использованием тривиального мультиметра. Ставим на прозвонку сопротивления и проверяем. На катушке несколько Ом, на группе контактов и того меньше 0-1 Ом. Собственно теперь вы знаете куда больше, чем до того как начали читать эту статью, осталось лишь все еще раз повторить в видео.
Этот вопрос рано или поздно возникает практически у всех автовладельцев. Эти маленькие черные коробочки, в изобилии расставленные по автомобилю, что-то делают внутри себя, щелкают, тикают и иногда ломаются. Что же такое – реле?

Вообще, реле бывают разные. Существует огромное количество реле, делящихся по типу срабатывания, напряжению, сфере применения и так далее. Но в рамках этой статьи мы разберемся с обычными электромеханическими реле, которые используются в любых автомобилях, которые вы видите вокруг.

Что такое реле?

Реле – это устройство, которое позволяет замыкать или размыкать электрическую цепь по определенному сигналу. В классическом варианте такой сигнал является обычным напряжением, но поданном на отдельные контакты. Зачем это нужно?

Реле используют, во-первых, для того, чтобы можно было управлять мощными потребителями электричества при помощи слабых элементов управления. Во-вторых, реле дает возможность включать несколько потребителей одной кнопкой.

Пример из жизни: обычные автомобильные фары. Галогенные лампочки в фарах, как правило, имеют мощность 55 Ватт. Их две, а это значит, что общая мощность уже 110 Ватт. Когда вы нажимаете кнопку в салоне или поворачиваете выключатель фар, то лампочки в фарах зажигаются и создают нагрузку в проводах как раз на эти 110 Ватт. Данная мощность не маленькая, и без реле вся она проходила бы через выключатель. Для того чтобы такое реализовать, пришлось бы проводить в салон толстые провода, да и сам выключатель был бы могучим и скорее всего некрасивым. Поместить его в подрулевой выключатель (как, например, на японских машинах) вряд ли бы удалось.

Если учесть, что мощных потребителей немало даже в классических «Жигулях» (вентилятор охлаждения двигателя, фары, подогрев заднего стекла, стартер), то в салон пришлось бы проводить огромное количество толстенных проводов и делать мощные органы управления.

От всего этого освобождает реле. Чтобы понять, как оно это делает, давайте рассмотрим его внутреннее устройство.

Как устроено реле?

Основа реле – электромагнит и контактная группа. Контактная группа, в простейшем случае, представляет собой четыре контакта. Два из них – питание электромагнита, остальные – питание подключенного через реле потребителя (например, подогрева заднего стекла). Эти контакты имеют свои названия – управляющая цепь и силовая цепь (или управляющие контакты и силовые контакты). Соответственно силовая цепь – это мощные контакты, которые пропускают через себя ток для потребителя (например 110 Ватт для фар головного света). Управляющая же цепь – работает со слабым током и предназначена для питания электромагнита. При этом на один (определенный) контакт электромагнита подается «плюс», а второй контакт – «масса», то есть он, как правило, соединяется с кузовом автомобиля.

На силовые же контакты подключаются мощные провода, и получается, что реле, как бы разрывает эти провода на две части, чтобы была возможность управлять током внутри них.

Электрическая схема реле

Принципиальная электросхема реле
Принципиальная схема реле наносится на крышку производителем. Само устройство имеет вид прямоугольника, помечается маркером К с цифрой. Для обозначения контактов без подачи нагрузки применяется буква К с двумя цифрами, разделенными точкой. Первая – это порядковый номер прибора, вторая – порядковый номер контактов.

Контактные группы рядом с катушкой маркируются штриховой линией. Под электросхемой также указывают параметры контактов, величину максимального коммутационного тока. Разновидность токов и напряжение в рабочих условиях наносятся на релейную катушку.

Блокировка двигателя

В качестве блокируемой цепи может быть что угодно, лишь бы машина не заводилась при разорванной цепи (стартер, зажигание, бензонасос, питание форсунок и т.д.).

Один контакт питания катушки (пусть 85) соединяем с проводом сигнализации, на котором появляется «минус» при постановке в охрану. На другой контакт катушки (пусть 86) подаём +12 Вольт при включении зажигания. Контакты 30 и 87А подцепляем в разрыв блокируемой цепи. Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87А и не даст завести двигатель.

Эта схема используется, если у вас «минус» с сигнализации на блокировку выходит при постановке в охрану. Если у вас «минус» с сигнализации на блокировку выходит при снятии с охраны, тогда вместо контакта 87А используем контакт 87, т.е. разрыв цепи теперь будет на контактах 87 и 30. При таком подключении реле будет всегда в рабочем состоянии (разомкнутом) при работающем двигателе.

Схемы подключения

Модуль подключается к потребителям в зависимости от конструктивного исполнения и количества контактов.

С несколькими контактами

Схема подключения 4-х контактного реле
Схема активации и работы светового реле, состоящая из 4 контактов позволяет подключить противотуманки через предохранитель:

1. Поиск дополнительного вольтажа посредством разрезания красного провода на предохранительном блоке и пайки дополнительного.
2. Установка навесного предохранителя.
3. Подключение силового реле по нумерации контактов. 30 – кабель после предохранителя, 87 – кабель к ПТФ напрямую, 86 – провод с зацепкой на болт около реле.
4. Создание системы управления. Вытаскивается кнопка ПТФ без снятия колодки.
5. Прозвонка провода мультиметром и присоединение его к кузову.
6. Проверка фар и габаритов.
7. Повторная прозвнока мультиметром и поиск цифры 12+.

Контакт 85 подкидывается только на провод, при касании к которому появилось 12+.

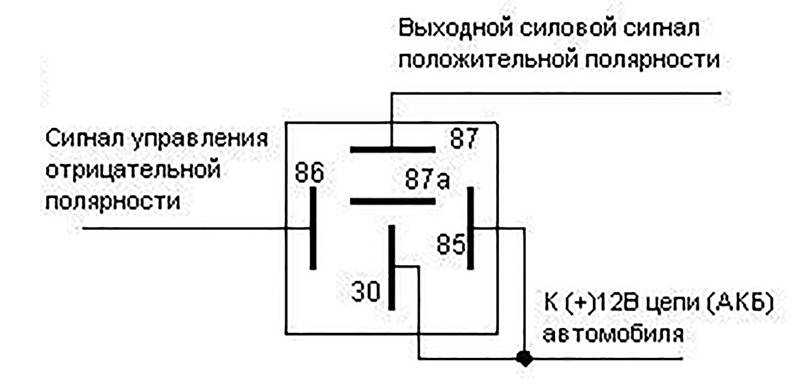

Схема подсоединения пятиконтактного реле
Схема подсоединения пятиконтактного реле подходит для создания сигнализации. Подключение выполняется так:

1. Определение контактов. 85 и 86 отвечают за катушку, 30 – общий, 87-а – нормально-замкнутый, 87 – нормально разомкнутый.
2. Питающий контакт 85 соединяется с сигнализационным проводом.
3. На катушечный контакт 86 при включенном зажигании подается 12+ Вольт.
4. Контакты 87-а и 30 подкидываются в разрыв заблокированной цепи.
5. Инвертируется полярность. На катушечный контакт 85 и контакт 87 подается минус, на контакт 86 с концевиков – плюс. На 30-м остается плюс.

В качестве блокиратора может использоваться бензонасос, стартер, запитка форсунок, зажигание.

Для реле напряжения

Принципиальная схема домашней сети с использованием реле напряжения, УЗО и защитных автоматов
Схема подключения реле напряжения предусматривает монтаж прибора на дин-рейку в распредщитке. Для трехфазной сети выполняется следующее:

1. Определяется кабель подключения – медный, с сечением 1,5-2,5 мм2.
2. Подсоединяются контакты ввода через пускатель или контактор.
3. Находится фаза по маркерам А, В, С и клемма нуля N.
4. Проводники трех фаз подкидываются на соответствующие верхние клеммы устройства.
5. Проводник клеммы № 1 подключается на выход катушки.
6. Клемма № 3 подсоединяется на фазу в обход реле напряжения.
7. Выход № 2 контакторной катушки нужно подключать к нулевому проводнику сети.
8. Проводники нагрузки соединяются с клеммами пускателя на выходе.
9. Нулевые проводники в распредкоробе подкидываются на общую нейтраль.

Для простоты соединения узлов руководствуйтесь схемой на корпусе реле.

FakeHeader

Все, механическая часть закончилась, приступаем к электрической. Как правило, устройство клаксона располагается за решеткой радиатора двигателя, непосредственно перед основным радиаторным устройством. Как показывает практика, часто причина поломки кроется в их окислении, поэтому есть смысл зачистить контакты. Уже обжатые проводки с клеммами продаются в магазинах.

Используя данную схему можно подключить практически любое мощное устройство и управлять им небольшой красивой клавишей. Планировал спереди, взамен штатного, но болты крепления решетки открутить не удалось.

Подключение воздушного сигнала Если нужно подключить не электрический, а воздушный звуковой сигнал, порядок подключения будет практически такой же, как и описано выше.

Для этого потребуется демонтировать реле и выставить на мультиметре режим замера сопротивления. Отличие состоит в том, что провод от реле идет не на сам звуковой сигнал, а на компрессор двигатель, который подает воздух в сигнал.

Читайте также:  Холодное электричество: понятие, определение, схема, устройство динатрона, выполняемые функции, итоги, формула и расчеты

Уголок размечаем по месту установки, отпиливаем, сверлим отверстия для крепления сигналов от Волги.

Этот лепесток может со временем лопнуть, иногда причину следует искать в заедании стойки нажима. Вот мы и предлагаем вашему вниманию схему подключения звукового сигнала через реле Она универсальная для большинства автомобилей, за исключением тех случаев, когда используются звуковые сигналы, которые массу получают через корпус, например волговские, для них схема несколько отличается.

Все, механическая часть закончилась, приступаем к электрической. (легко и быстро) Волговские Сигналы на ВАЗ 2107

Как прозвонить реле мультиметром на работоспособность, как проверить неисправность

Хоть электромеханические компоненты и считаются самыми надежными, все же и они дают сбой. Например, реле, которое выходит из строя реже всего, но при диагностике проверять его нужно в первую очередь. О том, как это сделать правильно, вы сможете прочитать ниже.

Инструмент для проверки реле

Итак, чем и как проверить исправность автомобильного реле или любого другого? Понадобится обычный мультиметр, он же тестер.

В продаже встречаются два основных типа мультиметров:

• Аналоговый или стрелочный. Его все помнят со школьных уроков физики: полукруглая шкала со стрелкой. Использовать их можно, только если под рукой не оказалось цифрового. Их точность, особенно новодел, оставляет желать лучшего, вплоть до показания случайных величин. Исключение составляют только старые советские мультиметры, которые неплохо работают и сейчас.

• Цифровые. Продаются в любом магазине инструментов и радиодеталей. Для работы подойдет даже бюджетный D830 – его точности вполне хватит. Хотя в более дорогих тестерах есть автоматическое определение диапазона, что удобно.

Аналогично можно пользоваться комбинированным инструментом, вроде токовых клещей со встроенным мультиметром.

Обратите внимание, чтобы прозвонить реле нужна сама функция прозвонки.

На приборе она обозначается так:

Очень рекомендуется найти/купить лабораторный блок питания (ЛБП). Чтобы не «спалить» пассивные элементы в цепи, реле лучше проверять автономно, а не от приборного питания.

Подготовка к проверке

Перед тем, как проверить реле на работоспособность мультиметром, нужно понять, что вообще предстоит проверять. Для этого стоит воспользоваться даташитом (datasheet).

Они ищутся по маркировке на корпусе. Просто «забейте» в поисковик значение и найдете необходимый документ.

Иногда схема реле нанесена прямо на корпус, что удобнее. Гуглить в этом случае ничего не понадобится.

Контакты на схеме изображены точками, соединенные с обмоткой. Пунктирным маркером нанесены переключатели.

А как проверить твердотельное реле мультиметром, если ни даташитов, ни схемы нет? Придется визуально определять необходимые контакты:

• Осмотр. Обычно управляющие контакты чуть светлее остальных, по этому маркеру можно сориентироваться. На схеме контакты выглядят так.

• Изучение платы. Если реле впаяно, то можно найти на текстолите питающие дорожки. К тому же нередко производитель подписывает контакты.

• Поиск схемы платы. Еще вариант – поискать эту плату с разбором комплектующих. В структурных схемах компоненты могут быть подписаны.

Что такое реле и как определить его контакты – понятно, осталось подготовить мультиметр. Единственное, что потребуется – проверка батарейки.

Она должна быть хорошо заряжена, иначе тестер «начнет врать».

Диагностика обмотки

Всегда перед тем, как проверить реле бензонасоса или любое другое на обрыв – нужно узнать сопротивление катушки.

Часто эта информация пишется на корпусе или можно найти даташит. Если ничего нет – просто ориентируйтесь в интервал от десятков до сотен Ом.

Итак, приступаем:

• Сначала нужно выставить режим сопротивления. Он обозначается вот таким символом Ω. Просто выставьте переключать в это положение.

• Красный щуп установите в гнездо, обозначающееся как VΩmA. Черный – СОМ, в самом низу.

• Щупами коснитесь управляющих контактов – на экране появятся цифры (или передвинется стрелка). Если они находится пределах допустимого – все нормально и катушка исправна.

Обратите внимание, что катушка может быть защищена диодом.

Например, реле дворников в автомобиле часто идут с ним. Этот компонент может показывать разные значения, в зависимости от полярности. Поэтому для надежности поменяйте щупы местами после первого замера.

Питание на силовой паре

Главное и побочные реле при работе издают щелчки – это говорит о полной его работоспособности. За это отвечает силовая пара, которую также необходимо проверить.

Один из контактов всегда находится под напряжением, на второй же электричество поступает только во включенном состоянии.

Проверить их можно с помощью вольтметра. Он также есть в составе тестера и обозначается символом «V». Переведите переключатель в режим постоянного напряжения.

Теперь можно переходить к проверке:

1. Все компоненты, которые получают ток от реле, необходимо отключить.
2. Теперь отыщите необходимый контакт, на который ток поступает всегда. Найти его можно через даташит.
3. Правый щуп приложите к нему, а второй закоротите на кузов автомобиля.

Если напряжение есть – все в порядке и проблем нет. Если же контакта нет – придется менять реле целиком, так как деталь не ремонтопригодная.

Тестирование контактных групп

На последок не помешает прозвонить контактную группу. Разбираясь, для чего нужно реле, становится понятно, что это – электромеханический переключатель. При подаче тока, он замыкает два контакта и передает ток дальше. Выглядит это так.

Можно понять, что при разомкнутом положении, когда ток на реле не подается, контакты не должны между собой коротить в принципе. Когда электричество поступает наоборот, площадки соединяются между собой. Это и отражает диодная прозвонка.

Действуйте так:

1. Щупами коснитесь пары. Устанавливать их нужно так же, как и раньше.
2. Без подачи напряжения, тестер не должен издавать звуков в режиме прозвонки.
3. Затем подайте напряжение и смотрите на прибор. Во-первых, должен появиться характерный громкий писк. Во-вторых, на экране забегают цифры.

Имейте в виду, что биперы могут ломаться. Поэтому до того, как прозвонить пятиконтактное реле – проверьте их. Можно просто коснуться щупами жала отвертки или закоротить их.

Обратите внимание, что инструкция универсальная для всех типов реле: поворотов, дворников, главного блока.











Ошибка 404

Ошибка 404 изображение/svg+xml

Выбранная страна и язык определяют ваши торговые условия, цены на товары и специальные предложения.

Страна

Язык

Валюта

Цены

нетто

брутто

сеть

валовой

Воспользуйтесь поисковой системой, чтобы найти интересующие вас вопросы, или перейдите в одну из следующих областей:

Каталог Как купить Помощь

или вернуться к: Главная страница

Мы рекомендуем вам подписаться

В каждом информационном бюллетене вы найдете важную и интересную информацию о новых продуктах, распространении и изменениях на сайте TME.
Здесь же можно отписаться от списка.

* обязательное поле

ПодписатьсяОтписаться

Я ознакомился и понял Политику информационных бюллетеней TME и настоящим даю согласие на отправку информационного информационного бюллетеня сервиса TME на мой адрес электронной почты. Политика информационного бюллетеня TME

*

1. Transfer Multisort Elektronik sp. о.о., ул. Ustronna 41, 93-350 Łódź настоящим информирует вас о том, что он будет контролером ваших личных данных.
2. Контроллер персональных данных назначил ответственного за защиту данных, с которым можно связаться по электронной почте: [email protected].
3. Ваши данные будут обрабатываться на основании пункта (а) статьи 6(1) Регламента Европейского парламента и Совета (ЕС) 2016/679 от 27 апреля 2016 г. о защите физических лиц в отношении обработки персональных данных и о свободном перемещении таких данных и отмене Директивы 95/46/ЕС (далее: GDPR), для отправки на указанный адрес электронной почты электронного информационного бюллетеня TME .
4. Предоставление данных является добровольным, однако необходимо направить информационный бюллетень.

5. Ваши персональные данные будут храниться до тех пор, пока вы не отзовете свое согласие на обработку ваших персональных данных. 6. Вы имеете право получить доступ к своим личным данным и запросить их исправление, удаление или ограничение их обработки;
7. Если ваши личные данные обрабатываются на основании вашего согласия, вы имеете право отозвать это согласие. Отзыв согласия не влияет на законность обработки, которая была выполнена до отзыва.
8. Вы также имеете право подать жалобу в надзорный орган по защите данных.

более меньше

Подпишитесь на информационный бюллетень TME

Специальные предложения — скидки — новинки. Будьте в курсе предложений TME

Информационный бюллетень Правила и условия Отписаться

Идет обработка данных

Задача успешно выполнена.

Произошла непредвиденная ошибка. Пожалуйста, попробуйте еще раз.

Логин

Пароль

Вы должны ввести номер клиента и пароль

Введенное в поле значение слишком короткое. Минимальная длина должна быть %minLength% символов.

Забыли свой пароль?

Ваш веб-браузер больше не поддерживается, загрузите новую версию

Хром Скачать

Fire Fox Скачать

Опера Скачать

Интернет-проводник Скачать

Выбрать почтовый ящик

TEMCo CN0341 12 В 30 А 5-контактное герметичное автомобильное реле Bosch со встроенным предохранителем SPDT

Автомобильное реле Bosch 30 А, 12 В. Рассчитан на непрерывную работу.

Характеристики

• Основана в 1968 году во Фремонте, Калифорния. Мы будем здесь, если мы вам понадобимся.
• 2 года гарантии от американского имени. НЕОБЫЧНЫЙ.
• Наша политика возврата. Если не понравится, заберем обратно и оплатим доставку!
• Как OEM-производитель, мы используем многие продукты, которые продаем. В результате вам предлагаются только высококачественные материалы

Тип катушки:

DC

Напряжение катушки:

12 В постоянного тока

Контактное действие:

SPDT

1. Договор купли-продажи

TEMCo — Tower Electric Motor Company (далее «Продавец») обязуется продать, а покупатель обязуется купить, оборудование, описанное в настоящем Предложении/[Подтверждении][Счете-фактуре] в соответствии с настоящими положениями и условиями, которые составляет весь договор купли-продажи между покупателем и продавцом. Эти условия заменяют собой и имеют преимущественную силу перед любыми и всеми условиями, включая, помимо прочего, любые противоречащие друг другу условия в любых документах (таких как как заказы на поставку), представленные покупателем продавцу.

2. Приказы

Заказы подлежат приему в домашнем офисе Продавца.

3. 2 года гарантии

На оборудование, распространяемое TEMCo, распространяется гарантия отсутствия дефектов материалов и изготовления при нормальных условиях. использование, обслуживание и хранение в помещении. Настоящая гарантия ограничивается ремонтом, заменой или предоставлением кредита в зависимости от того, что Продавец может на выбор и в распределительном центре Продавца таких деталей, которые Продавцу после осмотра покажется с дефектами материала или изготовления, но не включает затраты на установку, оплату труда или транспортировку. Когда оборудование достигает конечного пункта назначения, покупатель должен незамедлительно уведомить перевозчика о любых повреждениях, если возникнет случай. В противном случае покупатель не будет иметь никаких претензий к TEMCo. TEMCo проверяет возвращенные детали для претензии по гарантии за неправильное применение. Неправильное использование оборудования аннулирует эту гарантию. TEMCo ни в коем случае не несет ответственность за любые специальные или косвенные расходы, связанные с заменой или установкой гарантийных деталей. 4. Ограничение средств правовой защиты и возмещения ущерба 2-летняя гарантия, изложенная выше в разделе 3, заменяет любые и все другие явные и/или подразумеваемые гарантии. Все другие гарантии, как явные, так и/или подразумеваемые, включая, помимо прочего, подразумеваемые гарантии производительности, товарная пригодность или пригодность для определенной цели прямо отвергаются и отрицаются. За исключением средств правовой защиты, изложенных в Разделе 3 выше, Продавец не несет ответственности перед покупателем или какой-либо третьей стороной в соответствии с настоящим договора или за что-либо, каким-либо образом относящееся к предмету настоящего договора или вытекающее из него, за любые убытки бизнеса или прибыли или для любого общего, прямого, косвенного, специального, косвенного, показательного, карательного, случайного или другие убытки, убытки или расходы, даже если Продавец был уведомлен о возможности таких убытков, убытков или расход. Продавец не несет ответственности за любые последствия использования или применения продуктов покупателем. Покупатель возмещает убытки и ограждает Продавца, а также его должностных лиц, директоров, сотрудников и агентов от любых и все убытки, претензии, убытки, судебные решения, обязательства, затраты и расходы (включая гонорары и расходы на адвокатов) возникающие в результате или каким-либо образом связанные с использованием продуктов Продавца покупателем и/или любым третьим лицом.

5. Доставка

Продавец не несет ответственности за невыполнение или задержку доставки из-за непредвиденных обстоятельств, не зависящих от него, или контроль над своими поставщиками, который препятствует или мешает Продавцу осуществить поставку в указанную дату, включая, но не ограничиваясь войнами или ограничениями, затрагивающими отгрузку, доставку материалов или кредит в результате забастовок, локауты, пожары, наводнения или любые другие непредвиденные обстоятельства, влияющие на продавца или его поставщиков. Продавец имеет право расторгнуть договор купли-продажи или продлить дату отгрузки в случае, если любые такие непредвиденные обстоятельства препятствуют или задерживают отгрузки. Продавец не несет ответственности за любые убытки, понесенные в результате несвоевременной поставки оборудования. Все оборудование будет должны быть надлежащим образом упакованы для внутренних перевозок и не пригодны для длительного хранения. ЗАДЕРЖКИ В случае, если Покупатель заставит Продавца задержать отгрузку или запуск оборудования в соответствии с настоящим предложением, любые дополнительные расходы, понесенные Продавцом, возмещаются Покупателем. Продавец не несет ответственности за задержку доставки вызванные стихийными бедствиями, постановлениями правительства, забастовками, авариями, задержками или невыполнением обязательств поставщиками Продавца, задержками, вызванными действиями Покупателя или по другим причинам, находящимся вне разумного контроля Продавца.

6. Аннулирование

Заказы не подлежат отмене или изменению спецификаций, графиков доставки или других условий изначально.
