Принцип работы радиопередатчика
Радиопередатчик — это электронное устройство, предназначенное для генерации и излучения радиоволн с целью передачи информации на расстояние. Основными элементами любого радиопередатчика являются:
- Генератор высокочастотных колебаний
- Модулятор
- Усилитель мощности
- Антенно-фидерное устройство
Принцип работы радиопередатчика заключается в следующем:
- Генератор вырабатывает высокочастотные электромагнитные колебания заданной частоты
- Модулятор накладывает на эти колебания полезный информационный сигнал
- Усилитель мощности усиливает модулированный сигнал до требуемого уровня
- Антенно-фидерное устройство излучает усиленный сигнал в пространство в виде радиоволн
Виды модуляции в радиопередатчиках
- Амплитудная модуляция (AM) — изменение амплитуды несущего колебания в соответствии с передаваемым сигналом
- Частотная модуляция (FM) — изменение частоты несущего колебания
- Фазовая модуляция (PM) — изменение фазы несущего колебания
- Импульсная модуляция — передача информации с помощью импульсов
Выбор вида модуляции зависит от назначения радиопередатчика, требований к качеству сигнала, помехоустойчивости и других факторов.
Простейшая схема AM радиопередатчика
Рассмотрим схему простейшего AM радиопередатчика на одном транзисторе:
«`text +9В | R1 | |-C1-| —| |— | VT1 | | | C2 L1 | | | C3 | | GND ANT R1 — 10 кОм C1 — 10 нФ C2 — 100 пФ C3 — 10-50 пФ (подстроечный) L1 — катушка индуктивности (5-10 витков на каркасе диаметром 1 см) VT1 — любой высокочастотный транзистор (например, КТ315) ANT — антенна (провод длиной 1-2 м) «` В данной схеме транзистор VT1 работает в режиме автогенератора. Колебательный контур образован катушкой L1 и конденсатором C2. Подстроечный конденсатор C3 служит для точной настройки частоты. Сигнал с микрофона подается на базу транзистора, осуществляя амплитудную модуляцию.
Усилитель мощности радиопередатчика
Для увеличения дальности действия радиопередатчика применяют усилители мощности. Рассмотрим схему простого однотактного усилителя мощности:
«`text +12В | R1 | |-C1-| —| |— | VT1 | | | C2 L1 | | | C3 | | GND Выход R1 — 100 Ом C1 — 0.1 мкФ C2 — 10 нФ C3 — 100 пФ L1 — РЧ дроссель VT1 — мощный высокочастотный транзистор (например, КТ940) «`Синтезатор частоты для радиопередатчика
Современные радиопередатчики часто используют синтезаторы частоты для точной установки рабочей частоты. Типичная структурная схема синтезатора частоты включает следующие блоки:
- Опорный генератор
- Делитель частоты
- Фазовый детектор
- Фильтр низких частот
- Генератор, управляемый напряжением (ГУН)
- Программируемый делитель частоты
Такая схема позволяет получить стабильный сигнал с возможностью точной подстройки частоты.
Особенности конструкции УКВ радиопередатчиков
При конструировании УКВ радиопередатчиков необходимо учитывать ряд особенностей:
- Использование специальных высокочастотных компонентов
- Тщательная экранировка узлов для предотвращения паразитных связей
- Применение коротких соединений для минимизации паразитных емкостей и индуктивностей
- Использование качественных диэлектриков в высокочастотных цепях
- Обеспечение эффективного теплоотвода от мощных элементов
Соблюдение этих правил позволяет создать надежно работающий УКВ радиопередатчик.
Цифровые радиопередатчики
Современные цифровые радиопередатчики имеют ряд преимуществ по сравнению с аналоговыми:
- Высокая помехоустойчивость
- Возможность передачи большего объема информации
- Улучшенное качество сигнала
- Гибкость в выборе режимов работы
- Возможность применения сложных алгоритмов кодирования и шифрования
В цифровых радиопередатчиках аналоговый сигнал сначала преобразуется в цифровую форму, затем кодируется и модулируется для передачи. Это позволяет использовать эффективные методы цифровой обработки сигналов.
Сборка простого FM радиопередатчика своими руками
Для начинающих радиолюбителей интересным проектом может стать сборка простого FM радиопередатчика. Рассмотрим схему такого устройства:

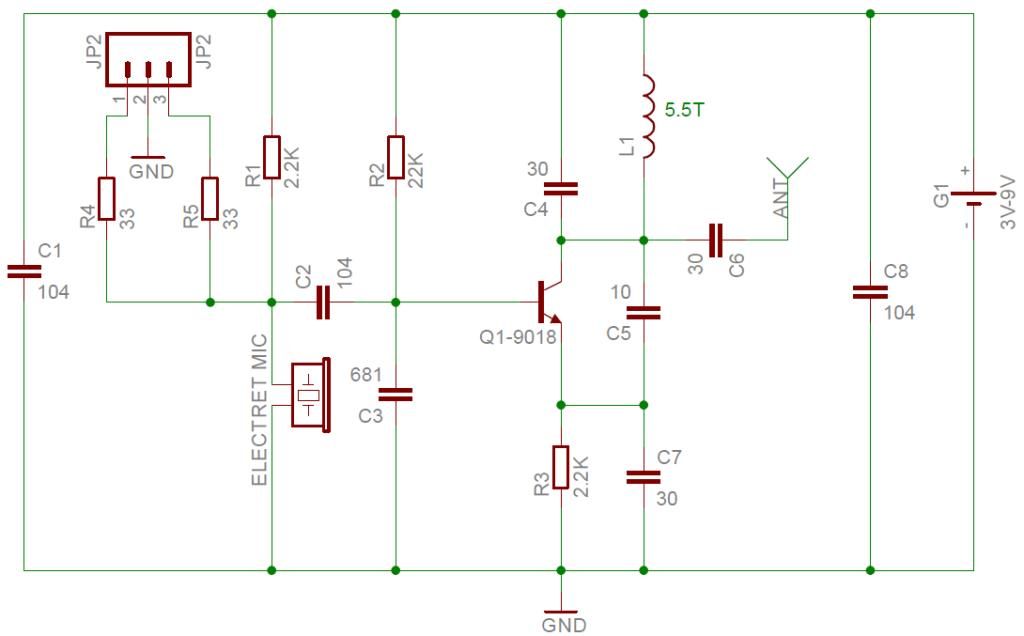

«`text +9В | R1 | |-C1-| —| |— | VT1 | | | C2 L1 | | | C3 | | GND ANT R1 — 4.7 кОм C1 — 10 пФ C2 — 22 пФ C3 — 2-10 пФ (подстроечный) L1 — 4 витка провода 0.5 мм на каркасе диаметром 5 мм VT1 — КТ315 или аналогичный высокочастотный транзистор ANT — телескопическая антенна 15-30 см Микрофон подключается к базе транзистора через конденсатор 1 нФ «`Для сборки этого передатчика понадобятся следующие шаги:
- Подготовить все необходимые компоненты согласно схеме
- Собрать схему на макетной плате или изготовить печатную плату
- Намотать катушку L1 согласно указаниям
- Подключить питание и антенну
- Настроить частоту передачи с помощью подстроечного конденсатора C3
Такой простой FM передатчик может работать на расстоянии до нескольких десятков метров, что достаточно для экспериментов и обучения основам радиотехники.
