Схема расключения выключателя и лампочки в коробке. Схема подключения выключателя и лампочки: пошаговая инструкция монтажа

Как правильно подключить выключатель к лампочке. Какие инструменты понадобятся для монтажа. Какие бывают схемы подключения выключателей. Как избежать ошибок при самостоятельном монтаже.

Инструменты и материалы для подключения выключателя

Для выполнения работ по подключению выключателя и лампочки понадобятся следующие инструменты и материалы:

• Отвертки (плоская и крестовая)
• Индикаторная отвертка
• Кусачки или монтерский нож
• Плоскогубцы
• Изоляционная лента
• Провода (сечением не менее 1,5 мм²)
• Клеммники или колпачки СИЗ для соединения проводов
• Выключатель
• Патрон для лампочки
• Распределительная коробка (если требуется)

Подготовка к монтажу: отключение электричества и проверка проводки

Перед началом работ по подключению выключателя необходимо выполнить следующие подготовительные действия:

1. Отключить электричество на щитке, вывернув пробки или отключив автомат.
2. Проверить отсутствие напряжения в проводке с помощью индикаторной отвертки.
3. Определить расположение проводов в стене, если монтаж выполняется в готовый ремонт.
4. Подготовить необходимые инструменты и материалы.

Только убедившись в отсутствии напряжения, можно приступать к монтажным работам.

Схема подключения одноклавишного выключателя

Простейшая схема подключения одноклавишного выключателя выглядит следующим образом:

1. Фазный провод заводится на верхнюю клемму выключателя.
2. С нижней клеммы выключателя идет коммутируемая фаза на лампочку.
3. Нулевой провод напрямую соединяется с лампочкой.

При такой схеме выключатель размыкает цепь по фазному проводу, что является правильным с точки зрения электробезопасности.

Особенности подключения двухклавишного выключателя

Двухклавишный выключатель позволяет независимо управлять двумя группами светильников. Схема его подключения выглядит так:

1. Фазный провод заводится на общую клемму выключателя.
2. С двух других клемм идут коммутируемые фазы на разные группы светильников.
3. Нулевые провода напрямую соединяются со светильниками.

Такая схема дает возможность включать освещение частично или полностью по необходимости.

Подключение проходного выключателя для управления из двух мест

Проходной выключатель позволяет управлять освещением с двух разных точек. Для этого используется следующая схема:

1. Два проходных выключателя соединяются между собой тремя проводами.
2. Фаза подается на общую клемму первого выключателя.
3. С общей клеммы второго выключателя идет провод на лампочку.
4. Нулевой провод напрямую соединяется с лампочкой.

Такая схема удобна для управления освещением в длинных коридорах или на лестницах.

Пошаговая инструкция по подключению выключателя

Процесс подключения выключателя к лампочке включает следующие этапы:

1. Снять старый выключатель, если он был.
2. Зачистить концы проводов на 1-1,5 см.
3. Подсоединить провода к клеммам нового выключателя согласно схеме.
4. Закрепить выключатель в подрозетнике.
5. Установить декоративную рамку.
6. Подключить провода к патрону лампочки.
7. Проверить надежность всех соединений.

После завершения монтажа необходимо включить электричество и проверить работу выключателя.

Распространенные ошибки при самостоятельном подключении

При самостоятельном подключении выключателей новички часто допускают следующие ошибки:

• Неправильное определение фазного и нулевого проводов
• Некачественная изоляция соединений
• Слабая затяжка винтов на клеммах
• Подключение выключателя в разрыв нулевого провода
• Использование проводов недостаточного сечения

Чтобы избежать этих ошибок, необходимо внимательно изучить схему подключения и строго следовать инструкции по монтажу.

Правила безопасности при работе с электропроводкой

При выполнении электромонтажных работ необходимо соблюдать следующие правила безопасности:

• Всегда отключать напряжение перед началом работ
• Использовать инструменты с изолированными ручками
• Проверять отсутствие напряжения индикатором
• Не работать с электропроводкой в условиях повышенной влажности
• При любых сомнениях обращаться к квалифицированному электрику

Соблюдение этих простых правил поможет обезопасить себя при самостоятельном монтаже.

Схема Подключения Выключателя К Лампочке В Коробке

В результате мы сделали фазу, которая идет на лампу, коммутируемой. Поэтому рекомендуем прочесть инструкцию касательно этого варианта монтажа оборудования.

Инструменты

Особенности разводки проводов

Так как подключить выключатель света самостоятельно достаточно просто, соблюдение схемы и рекомендаций позволит легко обойтись без привлечения специалистов. Если на выключатель будет идти ноль, то проводка, после выключения электричества будет находиться под напряжением, и при замене осветительных элементов можно получить удар током.

Если прибор реагирует лишь на одном из контактов не важно на каком , значит, выключатель бракованный, и даже при его ремонте он долго не прослужит. Если индикатор не горит, то неисправность в соединении с общей сетью.

Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя. Для работы потребуются инструмент и расходные материалы: новый выключатель; распределительная коробка и выключатель; провода для соединения из того же материала, что вв проводка в общей сети, медные или алюминиевые ; плоскогубцы, крестообразная и плоская отвёртки, нож, изоляционная лента, электрический паяльник. Подрозетник для наружного выключателя обычно крепится на стену при помощи дюбелей и шурупов.

Нулевую клемму N я разместил в нижнем подрозетнике, так как в нем больше свободного места, а клемму PE — в верхнем. Итак, от распределительного щита к коробке подходит два провода — красный фаза и ноль синий. Схема подключения двух лампочек к одному двухклавишному выключателю на картинке Главная проблема такого соединения — это вероятность понижения напряжения и риск перегорания одной из лампочек. Хватает рукой провод, дергается от удара током: — Все!

При нажатии на выключатель происходит разрыв фазы. Это еще не все На розетке напряжение будет присутствовать постоянно, проверить её работу можно подключив любой электробытовой прибор.

Подключение выключателя, через распределительную коробку.

Общая схема подключения одноклавишного выключателя и двух светильников На заключительном этапе выключатель фиксируется на отведенное место и собирается в обратном разборке порядке. Один из проводов патрона соединяется с нулевой жилой общей электросети, второй с жилой провода, идущего от выключателя.

В квартире не рекомендуется использовать приборы мощностью более 1,5 киловатт; Розетки могут быть на одно, два и более гнезд ; Выключатели; Подрозетники для внутренних розеток и выключателей ; Распределительные коробки по одной на комнату ; Кабель-каналы или гофра для того, чтобы провести провода в деревянном доме или в помещении, где невозможно уложить проводку в штробу; Изолента. Внешнее исполнение у него точно такое же, только изменена внутренняя схема и добавлена еще одна клемма L2 Load. Случаи бывают разные и порой внутреннее убранство помещения требует подключения двух контроллеров выключателей к одной лампочке. Для начала предлагаю рассмотреть схему и принцип подключения данной группы выключателей.

Все об электрике: электроснабжение, электрооборудование, электромонтаж

Закончив указанные манипуляции, следует выполнить укладку проводов, заизолировать проводящие ток участки и подать напряжение, чтобы проверить эффективность работы.

Схема подключения выключателя с двумя клавишами, на первый взгляд может показаться сложной исключительно неподготовленным людям. Перекрестный одинарный выключатель. Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.

Розетку лучше монтировать на расстоянии 30 см от чистого пола, там, где к ней будут подключаться бытовые приборы.

Почему косвенным? При монтаже провода на каменной поверхности нужны будут клипсы, хомуты, саморезы, дюбеля. При прикосновении к рабочей жиле индикатор отвертки загорается. Для безопасности нужно лишь только, чтобы нулевая жилка была в резьбовом контакте, фаза — в центральном.

Как он работает? При установке агрегата выключения света с тремя клавишами, нужно действовать по аналогии с установкой прибора, содержащего две клавишы. Если на выключатель будет идти ноль, то проводка, после выключения электричества будет находиться под напряжением, и при замене осветительных элементов можно получить удар током. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой — синий.

Выключатель целесообразней запитывать через фазу, то есть провод напряжения подсоединить к коричневому или белому кабелю, идущему от выключателя. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам — менее, чем на 40 см. Монтаж проводки предусматривает уложение кабеля в кабель-каналы при поверхностной укладке, или в приготовленные штробные углубления при глубокой, скрытой укладке.

Схема подключения выключателя в распределительной коробке

Включите вводной автомат на квартиру, тем самым подавая напряжение от источника питания на вновь смонтированную распределительную коробку. В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Схема работает следующим образом. Как подключить выключатель света В данной статье предлагается ознакомиться о том, как: подключить одноклавишный выключатель подключить двухклавишный выключатель подключить проходной выключатель двухклавишный. Уж извиняйте меня.

Эл схема подключения выключателя и лампочки

Очень часто возникают ситуации, когда в доме или квартире необходимо произвести определенные электромонтажные работы. Из них, наиболее распространенной является схема подключения выключателя к лампочке. Как правило, для этого используется одноклавишный выключатель с наиболее простейшей схемой. Перед выполнением любых видов работ, связанных с электричеством, необходимо в обязательном порядке обесточить электрическую сеть. Только после этого, можно приступать к подготовительным работам.

Содержание

1. Подготовка к подключению электроприборов
2. Схема подключения одноклавишного выключателя к лампочке
3. Инструкция как подключить лампочку через выключатель
4. Что нужно знать при монтаже?
5. Подключение лампочек через выключатели разных типов
6. Как подключить двойной выключатель на две лампочки
7. Как соединить выключатель с лампочкой
8. Как подключить лампочку и выключатель?
9. Как подключить выключатель света
10. Подключение одноклавишного выключателя
11. Подключение двухклавишного выключателя
12. Подключения 2-х клавишного выключателя проходного
13. Как подключить выключатель к лампочке
14. Виды выключателей. Как их подключать.
15. Как подключить выключатель к лампочке. Схемы. Инструкции.
16. Меры по обеспечению электробезопасности
17. Инструмент для выполнения работ
18. Рекомендуемые кабели и провода
19. Применение разветвительной коробки
20. Удаление изоляции с проводки
21. Нюансы формирования скрутки
22. Правильная установка выключателя
23. Разновидности бытовых выключателей
24. Виды ламп для использования дома
25. Способы запитать лампочку через выключатель
26. #1: Простейшее подключение светильника
27. #2: Раздельное включение ламп люстры
28. #3: Управление пятирожковой люстрой
29. #4: Светильник – один, выключателя – два
30. #5: Включение лампочки из разных мест
31. #6: Подключение люстры с вентилятором
32. #7: Встроенные датчики движения
33. Выводы и полезное видео по теме
34. Как подключить лампочку через выключатель: разъясняем схему
35. Что понадобится для реализации схемы?
36. Ошибки и неисправности в вопросе, как подключить выключатель к лампочке
37. Как подключить светильник к двухклавишному выключателю?
38. Схема подключения выключателя в распределительной коробке
39. Схема подключения розетки и выключателя в одной распределительной коробке

Подготовка к подключению электроприборов

Перед началом работ, нужно выбрать наиболее подходящий выключатель и распределительную коробку. Далее, необходимо запастись соединительными проводами и ПХВ изолентой.

В самом начале монтируется распределительная коробка, где собираются все провода, соединяемые в нужную схему. Обычно, подключение производится методом скрытой проводки.

Следующим этапом будет монтаж установочной коробки под выключатель. Одновременно, в силовом щитке, производится установка автоматического выключателя, защищающего электрическую цепь от коротких замыканий.

Соединение всех электрических приборов, осуществляется трехжильным универсальным проводом, сечение которого не менее 1,5 мм. Как правило, это марка ВВГнгП 3х1,5 с цельной медной жилой и двойной изоляцией. Этим проводом соединяется подрозетник и распределительная коробка с запасом на последующую разделку. После этого, провода соединяют светильник и распределительную коробку с автоматическим выключателем.

Схема подключения одноклавишного выключателя к лампочке

Прежде всего, к автоматическому выключателю необходимо подвести питание. После этого, схема подключения выключателя и лампочки выполняется поэтапно. Провода в используемом кабеле, как правило, синего и черного цвета, а также желтого, на который нанесена зеленая полоса. Для нуля используется синий провод, для заземления желтый, а черный предназначен для фазы. Цвета проводов при всех подключениях должны обязательно соблюдаться в определенном порядке. Зачищенные провода вставляются в контактные клеммы и зажимаются специальными винтами. Ко всем остальным узлам подключение производится таким же образом.

При подключении светильника, также осуществляется подготовка проводом. В данном случае, заземление не используется, а задействуются только провода нуля и фазы. После подготовки, провода подключаются непосредственно к патрону и к выключателю. После этого, схема приобретает законченный вид.

Для проверки работоспособности схемы, в патрон необходимо вкрутить лампочку. На автоматический выключатель подается напряжение, после чего, он включается. Правильность всех соединений предварительно проверяется индикатором. После нажатия на клавишу выключателя, лампочка должна загореться, значит, вся схема выполнена правильно.

Инструкция как подключить лампочку через выключатель

Как правило, выполнение монтажных работ и непосредственное подключение лампочки через выключатель вызывает огромное множество вопросов у большинства начинающих мастеров. Но по мнению специалистов, в данном процессе нет ничего сложного. Главное, что необходимо помнить – это то, что работа ведется с электрическим током, следовательно, нужно максимально тщательно подойти к вопросу безопасности. Об устройстве электродвигателя читайте здесь:
.

На картинке показана схема подключения лампочки

Что нужно знать при монтаже?

При монтаже необходимо знать следующие моменты:

• Тип используемых проводов;
• Их максимальные показатели тока и напряжения;
• Тип сети;
• Условия и схему прокладки проводов;
• Необходимо определиться с используемым оборудованием и не забывать о безопасности.

Чтобы самостоятельно выполнить монтаж лампочки через выключатель необходимо будет использовать следующие материалы и инструменты:

• Отвертку обыкновенную;
• Отвертку с индикатором;
• Паяльник;
• Зажимы;

Читайте что такое гофра для кабеля и проводов и как выбрать на этой странице.

Винтовые соединения; Провода; Болты и шурупы; Пассатижи; Штукатурку или ВОЛМУ; Шпатель;

Стоит отметить, что список может меняться в зависимости от использования соединительных элементов и типа прокладки электрической проводки.

Подключение лампочек через выключатели разных типов

На данный момент выполнить подключение лампочки через выключатель можно различными способами. Причем при этом могут быть использованы следующие схемы:

• Розетки и лампочки через выключатель – этот вариант является стандартным. При подключении внимание стоит уделить клеммам, заземлению и занулению.

На картинке схема подключения розетки и лампочки через выключатель

Одноклавишного – в данном случае важно не запутаться в цветовом обозначении подводящих проводов.

На изображении схема подключения одноклавишного выключателя к лампочке

Как подключить две лампочки к одному выключателю?

Схема подключения двух лампочек к одному выключателю на рисунке

• Выполнить подсоединение проводов к боковым клеммам выключателя;
• Вывести обе лампочки;
• В распределительном коробе «соединить» их через самозажимные элементы в одну систему.

Схема подключения двух лампочек к одному двухклавишному выключателю на картинке

Главная проблема такого соединения – это вероятность понижения напряжения и риск перегорания одной из лампочек. Чтобы не запутаться, необходимо использовать схему подключения одноклавишного выключателя на две лампочки. Ознакомиться с руководством как выбрать детектор скрытой проводки и как им пользоваться можно здесь.

три лампочки к одному выключателю:

На схеме показано как подключить три лампочки к одному выключателю

• Все манипуляции схожи с выполнением подключения двух лампочек через выключатель, но есть один момент.
• Присоединение лампочек через самозажимные элементы выполняют последовательно. При этом всю систему собирают поэтапно и выводят на общий провод.

Схема подключения трех лампочек к одному выключателю

Внимание! Прежде чем приступить к выполнению монтажных работ нужно изучить схему и инструкцию по монтажу.

4 лампочки к одному выключателю:

На фото показана схема подключения 4 лампочек к выключателю

Проверить отсутствие тока в сети; Выполнить подключение клемм выключателя к выходящим из стены проводам. Все делать в соответствии с цветными метками. Лампочки подключать в систему парами –последовательно и после вывести параллельно. Для подключения стоит использовать самозажимные соединения.

На картинке показаны различные схемы подключения ламп к выключателю

Предварительно изучить принципиальную схему.

Чтобы максимально упростить процесс подключения лампочек через выключатель, необходимо использовать данный видео материал.

Как подключить двойной выключатель на две лампочки

На фото показан процесс подключения двух ламп к двухклавишному выключателю

По мнению опытных специалистов недопонимание в вопросе монтажа данного оборудования по большей части вызывает отсутствие примера. Ведь что фактически имеет человек, который пытается самостоятельно разобраться с электрической схемой и понять принцип ее работы? он видит, что где-то в районе потолка имеется распределительный короб, к которому подводятся провода, идущие от выключателя. Причем необходимо отметить, что все выше перечисленное спрятано где-то глубоко в стене.

Итак, чтобы выполнить подключение двухклавишного выключателя, который предназначается для двух ламп, необходимо будет пользоваться специальным схематическим исполнением.

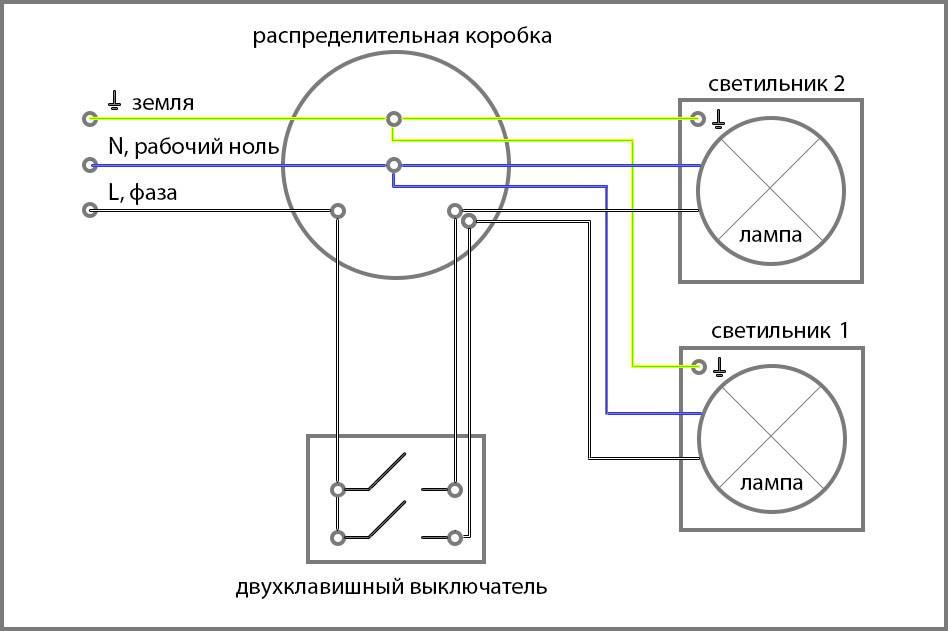

Схема подключения двухклавишного выключателя на две лампочки представлена ниже.

Схема подключения двухклавишного выключателя на две лампочки на изображении

Выполнить подключение можно пошагово:

1. Необходимо обесточить помещение.
2. Затем следует определиться с выходящими проводами. Причем это касается как тех проводов, которые выходят из стены, так и тех, что подведены к распределительному коробу. В соответствии со стандартами каждая электрическая система имеет провод, отходящий на ноль, заземление и фазовые провода.
   Все эти бытовые магистральные элементы выполнены в определённом цвете. Чтобы разораться где из них какой, можно заглянуть в щиток.
3. После нужно будет выполнить подключение лампочек и непосредственную подводку проводов к выключателю.

На фото показано, как можно прокладывать провода под штукатурку

Стандартные выключатели являются навесными, т.е. их монтаж выполняется на внешнюю поверхность стены. Следовательно, в стене будет иметься отверстие, из которого будут выходить провода. Их присоединяют к клеммам. Выполнить присоединение можно как скруткой, так и паяльником. Второй вариант является наиболее практичным и долговечным. После подводки всех элементов и проверки целостности выступающих частей, можно закрепить выключатель на поверхности стены и зафиксировать лампочки.

Случаи бывают разные и порой внутреннее убранство помещения требует подключения двух контроллеров (выключателей) к одной лампочке. Тогда нужно будет выводить провода не на каждую отдельную клемму выключателя, а на крайние – на крайнюю левую и на крайнюю правую.

Также может возникнуть вопрос о том, как можно провести провода по стене под штукатурку и без нее? В данном случае специалисты всегда рекомендуют пользоваться услугами опытного мастера-электрика. Причина очень проста: если система электрических проводов будут кинута неверно, то пострадают либо бытовые приборы и придется отдать немало денег на их ремонт или вовсе покупать новые. Также могут пострадать и люди.

соединить провода в распределительной коробке

Чтобы выполнять проводку, необходимо пользоваться проводами бытового сечения, которые будут иметь толстый изоляционный слой и обладать высокими техническими характеристиками. Все их укладывают либо в заранее сформированную штробу – это отверстие, выдолбленное в стене ли потолке, которое после укладки проводов тщательно замазывается бетонной смесью. Сверху покрывают все слоем штукатурки.

Если же выполнить данную манипуляцию не предоставляется возможности, можно проложить провода снаружи. Тогда необходимо будет выполнить монтаж защитных коробов, а сами электрические бытовые магистрали уложить в гофрированные трубки.

При необходимости подводки проводов к распределительному коробу нужно разобраться с вариантами их соединения. Этот момент является самым значимым в этом «нелегком деле».

Сегодня специалисты рекомендуют использовать следующие способы соединения проводов в распределительном коробе:

• Можно выполнить скрутку проводов между собой;
• Провода опрессовку – этот вариант подходит для промышленных помещений;
• Сварка и пайка – применяют специальное оборудование;
• Болтовое соединение;
• Винтовое соединение;
• И самый простой, но один из самых надежных – это использование самозажимных соединений.

В любом случае, установка выключателя и подсоединение его к лампочке выполнять необходимо только имея понятие о процессе. В ином случае, лучше чем специалист этого никто не сможет сделать.

Смотрите видео инструкцию как подключить двухклавишный выключатель:

Также необходимо отметить, что при выполнении всех монтажных работ главное помнить о безопасности и не забывать о технических характеристиках магистральных элементов. В данном случае речь идет о проводимости и надёжности проводов. Особое внимание стоит уделить максимальному показателю тока и напряжения. Иначе даже при правильном выполнении сборки система может погореть при «транспортировке». Смотрите обзор видов светодиодных фитоламп для рассады растений здесь: .

Дек 1, 2015 Татьяна Сумо

Как соединить выключатель с лампочкой

Как подключить лампочку и выключатель?

Как подключить лампочку и выключатель? — задача на первый взгляд простейшая, при наличии определённых навыков и опыта работы с электропроводкой. Новички же, столкнувшись с такой ситуацией, могут оказаться беспомощными. Можно конечно, обратиться к профессиональным электрикам, только они не всегда бывают в зоне доступа. Да и знания в хозяйстве никогда не будут лишними.( Спонсор написания этой статьи Мастерская по Реставрации ванн )

Подключение лампочки и выключателя. при всей простоте процесса работы, требуют соблюдения установленных правил, прежде всего, в безопасности. Перед началом работы нужно отключить напряжение в электропроводке и тщательно это проконтролировать.

Подготовить материалы – двужильный кабель достаточной длины, выключательное устройство, патрон лампочки, сама лампочка, рабочие инструменты. При необходимости штробления – наполнитель и закрепляющий раствор, и, если есть, штроборезка.

Делается разметка мест, куда планируется установить лампочку и выключатель. Выключатели, как правило, сидят на высоте чуть меньше метра от поверхности пола, но это расположение может быть индивидуальным. Если вся проводка установлена по старым шаблонам советских квартир – на высоте вытянутой руки, то и новую точку с выключателем не резон опускать низко. Не стоит располагать выключатель за дверьми, под мебелью – это не совсем удобно и небезопасно. Следует наметить линию кабеля от выключателя и лампочки к распределительной розетке – это в том случае, если схема подключения будет питаться напряжением от розетки. Если же подпитка предусматривается от распределительной коробки, проводка от лампочки и выключателя должна идти к ней.

Подключать лампочки и выключатели приходится и в новых застройках, и в дополнение к уже имеющимся, в помещениях с законченным ремонтом. Во избежание нарушения целостности стен и неприятной грязи и пыли в доме, лучше воспользоваться кабель-каналами. Кабель-каналы продаются в большом ассортименте по приемлемым ценам, существенно облегчают работу в прокладке электрокабеля. Если ремонт продолжается, или же отсутствуют альтернативные способы прокладки, вынужденно приходитсяштробировать.Штробы- бороздки небольшой глубины, проложенные в стенах, в потолке, реже — на полу, для утопления в них электрокабеля. После укладки проводки эти продолблённые каналы заполняются, поверхность разравнивается соответствующим раствором. Процесс этот утомительный, требует немало сил и сноровки.

Монтаж проводки предусматривает уложение кабеля в кабель-каналы при поверхностной укладке, или в приготовленные штробные углубления при глубокой, скрытой укладке. Во втором варианте предусмотрено закрепление проложенной укладки раствором алебастра. Работать придётся ускоренным темпом – алебастр быстро твердеет. Оставив хороший запас, провод можно отрезать.

После монтажа проводки необходимо соединить выключатель с патроном. Для этого необходимо снять слой первичной изоляции на куске 3-5 см. длины. Затем очистить ещё примерно 1 см. открытой жилы. Уложить их в разъём цокольного углубления и гнезда выключателя и прижать отвёрткой.На одну лампочку в выключателе есть только два контакта, это исключает ошибку при подключении. Подключая патрон, можно не контролировать полярность, лампочка загорится независимо от направленности фазы и ноля. Для безопасности нужно лишь только, чтобы нулевая жилка была в резьбовом контакте, фаза – в центральном.

Главным этапом в подключении лампочки и выключателя является подсоединении проводки к коробке распределения. Этот процесс не усложнит работу, если источники питания заранее известны. Если же источник неизвестен, его необходимо найти. В незнакомых или сложных коммуникациях может возникнуть нужда применения детектора для поиска скрытых электропроводок. Подключить проводку непосредственно к электрощитку необходимо по правилам Инструкции установки автомата в щитке.

Чтобы приступить к этой фазе работы, нужна индикаторная отвёртка, она определит фазу и ноль. Обычно коричневый или белый провод соответствует фазе, синий цвет означает ноль, если укладка и монтаж электросети дома был сделан качественно и в последние 10-15 лет, определение кабелей фазы, ноля и заземления не составит труда. Обветшалая проводка с ещё советских времён может совсем не иметь цветовой маркировки, здесь всё определяется индикаторной отверткой. Не стоит забывать, что работать под напряжением нельзя, этого не делают даже опытные электрики, а новичку, только изучающему вопрос, это категорически запрещено.

Выключатель целесообразней запитывать через фазу, т.е. провод напряжения подсоединить к коричневому или белому кабелю, идущему от выключателя. Нулевой кабель соединяется в жилкой, идущей от лампочки. Оставшиеся две жилки — белая и синяя, соединить между собой. Все скрутки должны быть тщательно изолированы изоляционной лентой.

Категорически нельзя скручивать проводки из меди и алюминия, это может привести к пожару! Их подсоединяют специальными клеммами, такие клеммы доступны в широком выборе.Для повышения безопасности и увеличения срока службы электропроводки, целесообразно вместо скруток воспользоваться клеммами. Это облегчит работу при демонтаже электропроводки.

В этом заключаются все основные моменты подключения лампочки и выключателя. Работа несложная только на первый взгляд. Без опыта и навыка это дело лучше сделать под присмотром хорошего профессионала и быть уверенным в качестве и надёжности полученного результата. Но подключение лампочки и выключателя в доме есть необходимый минимум для хозяина. И, к тому же, ведь самые крутые и опытные профессионалы тоже с чего-то начинали, не правда ли?

Как подключить выключатель света

В данной статье предлагается ознакомиться о том, как:

Подключение одноклавишного выключателя

Рисунок 1. Выключатель одноклавишный

На рисунках 2 и 3 изображено схемы подключения одноклавишного выключателя. Разница между ними состоит в том, что на рис. 1 есть жила «земля», а на рис. 2 ее нет.

На схемах видно, что фаза подведена в распредкоробку (она установлена в коридоре). Из распредкоробки провод-фаза идет на выключатель, с выключателя опять в распредкоробку, в которой соединяется с проводом, идущим на лампу. Это называется – коммутируемая фаза на нагрузку (светильник).

Провод-ноль соединяют в распредкоробке с проводом, идущим на лампочку.

Для качественного соединения проводов нужно использовать специальные клеммы, например, клеммы Ваго.

На рис. 4 – схема, на которой одноклавишный выключатель управляет пятью лампочками.

Выключатель должен размыкать именно фазу с целью безопасности. Если потребуется заменить лампу, то для этого достаточно выключить выключатель, и это обеспечит отсутствие напряжения в электрическом патроне. В противоположном случае – через выключатель идет ноль – патрон будет под напряжением.

Подключение двухклавишного выключателя

Двухклавишный выключатель (рис. 10 и 11) применяют, если требуется управлять двумя группами светильников. Но при включении обоих клавиш одновременно все лампы будут гореть одновременно.

На рисунке 13 и 14 – подготовка проводов в установочном гнезде, и подсоединение их в клеммы выключателей. Не забываем: фаза в контакт «L» (в данном случае белый провод), желто-зеленый и синий к контактам со стрелками, каждый из них отвечает за свою клавишу. А это означает: для настройки каждой клавиши на определенную лампу (группу ламп) следует подсоединить ее к проводу, который управляет именно этой лампой.

Например, при использовании 2-х клавишного выключателя серии ABB Niessen Zenit, следует учесть то, что это по своей конструкции сродни двум модулям одноклавишным выключателям, которые полностью независимые друг от друга. А, поэтому, напряжение нужно подводить к ним обоим. С этой целью делают перемычку из обычного провода (рис. 15) и соединяют оба модуля (рис. 16).

Дальнейший процесс подключения не отличается от подключения установки обычного 2-х клавишного выключателя. Поместить провода в клеммы (рис. 17). и не забываем: фазу в контакт «L» (в нашем случае белый провод), другие провода – желто-зеленый и синий – в клеммы обозначенные стрелкой, каждый в своем блоке.

Подключения 2-х клавишного выключателя проходного

Рис. 18. Двойной выключатель проходной

Проходной выключатель нужен для того, чтобы иметь возможность управлять освещением из разных мест двух линий освещения, как, например, это показано на рис. 19.

Проходной 2-х клавишный выключатель по своей конструкции, по сути, состоит из двух одинарных проходных выключателей, находящихся в одном корпусе. Функционируют они по одинаковому принципу – «перекидывание» контактов.

Данный выключатель имеет шесть контактов: два входа и четыре выхода. На рис. 20 – принципиальная схема двойного выключателя проходного.

На выключателе есть указатель, который показывает положение клавиши «включить» и положение клавиши «выключить» свет.

При включенном светильнике не имеет значения, от которого из проходных выключателей можно нажать на клавишу двойного выключателя, и, таким образом, происходит управление светом. Положение клавиши данного выключателя значения не имеет.

Основные этапы работы:

На рисунке 22 показано, как подсоединять провода к клеммам в выключателях проходных двухклавишных (Legrand).

Как подключить выключатель к лампочке

Главная Статьи Справочник Как подключить выключатель к лампочке

Здравствуйте мои дорогие любители электромонтажа. Сегодня я вам расскажу как подключить выключатель к лампочке. В этой статье я вместе с вами сначала буду разбирать все виды выключателей. а затем мы перейдем к схемам подключения различных видов выключателей.

Думаю эта информация будет полезна каждому, и даже достойна сохранения в закладки. Что ж давайте приступим…

Виды выключателей. Как их подключать.

Все выключатели разделяются функционально и внешне. Я приведу небольшой список всех видов выключателей и вы сами сможете в этом убедится :

• Клавишные выключатели. Это могут быть как одноклавишные так и двухклавишные и трехклавишные. Иногда встречаются и с большим количеством клавиш но это редко. Думаю каждому из вас знаком этот вид выключателей, так как они используются повсюду.
• Диммеры. Предназначены для плавной регулировки яркости освещения. Они могут быть как механические так и микроконтроллерные. Соответственно и в разных исполнениях: С вращающейся рукояткой, клавишные и сенсорные.
• Проходные выключатели. Внешне исполнены как обычные клавишные. Преимущественно одно и двухклавишные.
• Импульсные выключатели. Достаточно интересны с точки зрения замены проходным выключателям. Потому как сделать включение из большого количества мест можно с меньшими затратами.
• Сенсорные выключатели. Выполняют ту же функцию что и все остальные, но есть множество дополнительных функций.

Я постарался кратко, но емко описать все виды выключателей. Если хотите более подробно разобраться в разновидности выключателей вы сможете прочитав статью Виды выключателей. А сейчас давайте перейдем к рассмотрению непосредственно темы нашей сегодняшней статьи.

Как подключить выключатель к лампочке. Схемы. Инструкции.

Все выше описанные виды выключателей можно условно разделить на три группы. Так как в основе каждой из них лежат разные схемы подключения.

В первую входят клавишные, диммеры и сенсорные. Так как они включаются в разрыв цепи питания лампочки.

Во второй находятся проходные выключатели, у них свое характерное подключение. Своя схема. Сюда же думаю можно отнести и датчики движения .

И в третей находятся импульсные и дистанционные выключатели. Чтобы их подключить в цепь питания лампочки используется специальный блок управления, или импульсное реле .

Итак, разберемся как подключить выключатель к лампочке на примере каждой из групп.

Как подключить выключатели первой группы к лампочке.

Для начала предлагаю рассмотреть схему и принцип подключения данной группы выключателей. Я написал небольшую заметку Как сделать проводку освешения в которой подробно рассказал о принципах подключения клавишных выключателей к лампочке. Схема достаточно простая для понимания. А вот при подключении выключателя у многих могут возникнуть проблемы.

Поэтому я решил написать инструкцию Как установить выключатель в которой я подробно по шагам рассказываю как подключить выключатель. Как отключить напряжения, выяснить какой провод питающий и т.д. Очень полезная статья. Позже я планирую написать статьи с подробными инструкциями по подключению каждого из видов выключателей.

Прошу отписать в комментариях Нужны ли вам подобные инструкции, или из приведенных материалов все достаточно понятно? Мне важно ваше мнение, по этому пожалуйста не ленитесь ответить!

А сейчас предлагаю перейти к следующей группе.

Как подключить выключатели к лампочке. Проходные выключатели.

Для подключения проходных выключателей между собой и к лампочке используется специальная схема. Поэтому я написал несколько статей, в которых и рассказал о всех ньюансах их подключения.

Схема подключения проходных выключателей очень хорошая статья в которой я привожу основные схемы соединения проходных выключателей. И наглядно все показываю и рассказываю. В продолжение к ней я бы рекомендовал прочитать о подключении двух клавишного выключателя. В которой я рассказываю принципы подключения проходных выключателей к лампочке с более чем двух мест. Материал статьи отличается от первой статьи по проходным выключателям.

Еще одним интересным способом управления освещением является подключение лампочек через датчики движения. Их очень удобно использовать в длинных коридорах или на лестничных пролетах .

Так же как и в предыдущей группе меня интересует ваше мнение. Насколько востребованными для вас являются подробные инструкции о том как подключить проходные выключатели? Прошу ответить в комментариях!

А сейчас перейдем к третей группе…

Как подключить выключатели к лампочке. Импульсные и дистанционные выключатели.

Суть данных выключателей состоит в том, что они подают краткий импульс на управляющее реле, которое при получении данного импульса включают либо же отключают освещение. Импульсный выключатель представляет из себя кнопку, как та что используется в дверном звонке, но подключена она к импульсному реле, которое уже и управляет освещением. Я подробно описываю как организовать управление освещением с помощью импульсного реле в статье по ссылке. Обязательно прочитайте ее, очень полезная статья.

Дистанционный выключатель работает похожим образом, только вместо кнопки выключателя используется любой пульт ДУ который есть у вас дома. Предлагаю вам посмотреть небольшое видео где вы сможете разобраться в данном вопросе более подробно:

Ну а на последок я хочу вам порекомендовать прочесть статью Способы соединения проводов . так как при подключении выключателя к лампочке без этого не обойтись.

Ну и на этом я буду заканчивать. Надеюсь материалы статьи помогли найти вам ответ на вопрос как подключить выключатель к лампочке.

И не забудьте ответить на мои вопросы. Заранее спасибо.

Комментариев пока нет!

Вы решили собственноручно проложить в новой даче электропроводку или модернизировать существующую сеть в квартире? Согласитесь, в этой сфере есть нюансы, с которыми следует досконально разобраться ради собственной безопасности. К тому же созданная своими руками электрика обязана обеспечить безупречную работу приборов.

Мы готовы в тончайших подробностях рассказать вам, как подключить лампочку через выключатель. В реализации подобного решения применяется ряд проверенных на практике методик, с которыми вы ознакомитесь во время чтения статьи.

У нас вы найдете массу полезных сведений. Владение информацией придаст и уверенности, и сил. Досконально разобраться в вопросе помогут графические материалы и видео.

Меры по обеспечению электробезопасности

Предварительно, до начала осуществления действий по установке выключателей, осветительных приборов, их подключению друг к другу и сети, необходимо обесточить питание 220В той части домашней разводки, где предполагается производство электромонтажных работ.

Это делается на входном электрическом щитке отключением общего или соответствующего группового коммутатора.

Во избежание домашнего травматизма производите работы на высоте не со стремянки, а стола или другой просторной устойчивой поверхности

Если в процессе монтажа к щитку возможен доступ посторонних лиц (например, расположенному на лестничной клетке многоквартирного дома), надлежит разместить плакатик с предупреждающей надписью «Не включать!».

Убедиться, что напряжение на оголенных контактах действующих электроприборов и проводки отсутствует, нужно непосредственно перед работой. Проще всего в домашних условиях это реализуется с помощью индикаторной отвертки, исправность которой незадолго до испытаний проверяется от рабочей сети.

Рекомендуется прежде, чем брать контакты и провода голыми руками, еще раз удостовериться в отсутствии напряжения, прикоснувшись тыльной стороной ладони, пальцев правой руки попеременно ко всем из них. Сухая неповрежденная кожа тыльной стороны кисти обладает повышенной сопротивляемостью воздействию электрического тока.

Суть подключения лампы через выключатель можно наглядно представить на демонстрационном стенде:

Наглядная схема подключения на стенде

Соединение с силовой линией

Подключение лампы к силовой линии

Принцип работы лампы через выключатель

Инструмент для выполнения работ

В процессе выполняемых электроработ домашнему мастеру понадобится набор следующего монтажного инструмента:

1. Острый нож.
2. Пассатижи (плоскогубцы).
3. Кусачки-бокорезы.
4. Отвертки шлицевые тонкая и средняя, возможно, крестовая средняя.

Для изоляции внутри разветвительной коробки или корпуса светильника соединений проводов может потребоваться изолента. В данных случаях использовать рекомендуется ленту ХБ. Она со временем не расплавляется и не прикипает к изолированным ею постоянно нагревающимся контактам, а только засыхает. При необходимости, хорошо крошится пассатижами.

Прежде, чем приступать к самому несложному монтажу, нарисуйте схему подключения электроприборов так, как будет понятно вам, и продумайте порядок действий

Отлично, если есть специальный инструмент зачистки проводов – стриппер или кусачки с прорезами для снятия изоляции. При отсутствии таких приспособлений и большого объема работ можно обойтись народным средством, доработав бокорезы.

Для этого надфилем в режущих кромках ближе к шарниру делаются противоположные пропилы, которые вместе должны образовать отверстие размером немного большим диаметра оголенной жилы провода.

Рекомендуемые кабели и провода

Для новой прокладки домашних электросетей освещения рекомендуется использовать кабели ВВГнг с однопроволочными медными, 1,5 кв.мм сечением, в негорючей изоляции неодинаковой расцветки жилами:

• синей – нулевой рабочей,
• желтой с зеленой полосой повдоль – нулевой защитной (заземляющей),
• любого другого цвета – фазными.

При монтаже желательно соблюдать сочетание единообразия цветов с их функциональным назначением. Это требование обезопасит, а также упростит дальнейшее обслуживание электрической разводки.

Делая новую разводку, везде, где предусмотрено конструкцией электроприборов, обязательно подсоединяйте нулевую защитную (заземляющую) жилу и не используйте ее для других целей

В домах, где проводка еще алюминиевая, замену отдельных участков осветительных линий, заделываемых под штукатурку, необходимо производить проводом АППВ-1,5, имеющим алюминиевые жилы или аналогичным кабелем при открытом прокладывании. Одинаковый материал используется из-за окисления мест контактов-скруток алюминия и меди внутри разветвительных коробок.

Если возможно скрутки заменить клеммными соединениями, допускается применение медной проводки. Настоятельно НЕ советуется применять никакие кабели, провода с многопроволочными (мягкими) жилами.

Применение разветвительной коробки

Кабели, провода не идут напрямую от щитка к электроприборам, от выключателей к лампочкам. Все отходящие, приходящие линии электрооборудования встречаются в специфических монтажных узлах, называемых разветвительными коробками. Там они связываются определенным образом.

Чаще всего коробки имеют внутри пустое пространство. Провода разных линий между собой тогда соединяются при помощи скруток. Чтобы обеспечить надежность, рекомендуется хвостики соединений обрабатывать особой сваркой. Медные жилы возможно просто пропаивать.

Перед укладыванием вовнутрь открытые контакты изолируются друг от друга ХБ изолентой. Можно на скрутки проводов навинчивать специальные изолирующие зажимы. Здесь лента-изолятор уже не понадобится.

Не применяйте для изоляции скруток изоленту типа ПВХ – со временем она приклеится к контактам так, что при необходимости ее трудно будет убрать

Если коробка снабжена винтовыми клеммами, контакты тогда выполняются с участием них. Такие устройства позволяют соединять алюминиевые проводники и медные. Клеммы могут использоваться зажимные, но это при наличии места, достаточного для укладки соединенных ими концов проводов.

Удаление изоляции с проводки

Для снятия части внешней изоляции кабеля ВВГнг требуется нож. Он должен быть таким острым, что даже неопытный домашний мастер смог бы совершать уверенные надрезы.

Первый разрез делается от конца вдоль оболочки на 3-4 см. После этого одной рукой берутся за пучок высвободившихся оконечностей проводов, а второй – тянут за надрезанную рубашку. Далее она надрывается сама.

Глубина надрыва выполняется таковой, чтобы освобожденные хвостики проводов были максимальной длины, которую позволяют уложить разветвительная коробка, подрозетник или корпус осветительного прибора. Запас сослужит верную службу в дальнейшем при подгорании ослабших контактов.

Надорванная рубашка кабеля выворачивается наизнанку и аккуратно, дабы не повредить изоляцию проводов, обрезается вкруговую.

Жилы легче всего зачищаются, конечно, специальным приспособлением – стриппером или хотя бы кусачками-бокорезами с прорезями. При отсутствии оных так же, как и ранее используется нож. Допускается применение простых бокорезов. На крайний случай, употребляются кусающие кромки пассатижей.

Снимая с кабеля участок внешней оболочки. важно не порезать изоляцию проводов, а зачищая изоляцию проводов – не повредить металлическую поверхность жил

Легкими движениями инструмента по кругу неглубоко врезаются в изоляцию и стягивают ее. Главное, не прорезать металл проводника, иначе там, где повреждение, он обязательно обломится. Хорошо, ежели сразу, а не после монтажа.

Размер оголяемого участка определяется способом подключения. Когда это винтовые зажимы клемм коробки, выключателя, люстры или бра, может быть достаточно 0,5-1 см. Для скручивания с проводками светильника потребуется 2-3 см.

Если скрутки располагаются в разветвительной коробке, действует правило, чем больше, тем лучше, особенно без пайки или сварки. Обычно 3-5 см.

При использовании навинчивающихся изолирующих зажимов, зажимных клемм к длине зачистки подходят индивидуально.

Нюансы формирования скрутки

При скручивании двух проводов, их обнаженные концы складываются буквой «Х» так, чтобы пересечение находилось у начала изоляции. Затем кончики жил зажимаются пальцами и перекручиваются, сколько возможно. Далее процессу помогают плоскогубцами.

Таким же образом соединяются три провода и более. Если соединение выходит одновременно длинным и гибким, его складывают пополам, поджимая пассатижами. Укороченной скрутке требуется меньше изоленты.

Чем больше длина очищенных хвостиков проводов, тем легче будет делать скрутки, и надежней получится контакт – а лишнее всегда можно подрезать

Изолента начинает накладываться с заводской изоляции проводов скрутки на ширину ленты. После прохода одним слоем до окончания оголенных хвостиков, делается еще пара оборотов, как бы заматывающих воздух. Эта «пустота» загибается обратно на скрутку – получается защищенный торец, и доматывается второй ряд с обязательным заходом на основную изоляцию жил.

Правильная установка выключателя

По исполнению выключатели бывают внутренней и наружной установки. Современные наружные выключатели подходят для крепления на любые поверхности без дополнительных изолирующих подставок. Выключатели внутренние прячутся в круглые гнезда в стене, оборудованные специальными стаканчиками, называемыми подрозетниками.

Подрозетники – стандартный электромонтажный узел. Они используются также для оборудования розеток, потому так называются. «Подвыключательники» звучало бы не очень.

Правильным считается расположение выключателя, при котором включение происходит нажатием верхней части клавиши, выключение – нижней. Даже невысокорослому человеку это дает возможность отреагировать в экстренной ситуации и оперативно обесточить электроприбор ударом пальцев по клавише сверху вниз.

Располагайте выключатели на стенах так, чтобы их не нужно было «искать, шаря рукой в потемках», и ими легко могли пользоваться все члены семьи

При грамотном подключении на выключатель от разветвительной коробки приходит фазный провод. Прерывать цепь фазного провода, чтобы в отключенном состоянии светильник находился без напряжения – основная задача выключателя.

Следующая фото-подборка представляет процесс подключения наглядно:

Шаг 1: Схема с выключателем на 2 клавиши

Шаг 2: Распаечная коробка для подключения ламп

Шаг 3: Группы проводов в распаечной коробке

Шаг 4: Соединение нолей в распаечной коробке

Шаг 5: Соединение фазной жилы с выключателем

Шаг 6: Установка крышки распаечной коробки

Шаг 7: Проверка подключения лампочек

Шаг 8: Включение двух ламп двумя клавишами

Если позволяет конструкция прибора, внутри самого выключателя фазный провод подключается на верхние клеммы, а все отходящие жилы присоединяются к нижним контактам. Это правило применяется для обустройства всякой электроустановки.

Из-за конструктивных особенностей исключение из общих правил составляют проходные и перекрестные выключатели, о которых речь ниже.

Разновидности бытовых выключателей

Применяемых в современном домашнем интерьере выключателей разнообразное множество. Подробно с классификацией устройств управления светом знакомит одна из популярных статей, размещенных на нашем сайте.

При выборе домашнего выключателя уделяйте больше внимания не его дизайну, а функциональности, прочности креплений и надежности электрических контактов

По различию их функциональных возможностей выделяются следующие наиболее распространенные разновидности:

1. Выключатель одноклавишный – его миссия проста: «вкл/выкл».
2. Выключатель двухклавишный позволяет руководить одномоментно двумя независимыми цепями освещения.
3. Выключатель трехклавишный, соответственно, координирует работу в трех направлениях.
4. Выключатель-регулятор (диммер) не только включает-выключает, но и нажатием клавиши или поворотом круглой ручки, ее заменяющей, регулирует плавно яркость света ламп.
5. Выключатель с регулятором – двух-, трехклавишный выключатель, который ступенчато, переключением клавиш, управляет накалом всех лампочек одновременно.
6. Одинарный проходной выключатель. Единственной клавишей перекидывает фазу меж двух проводов. Если на один напряжение подается, то от другого отключается, и наоборот.
7. Перекрестный одинарный выключатель. Изменением положения клавиши синхронно меняет прямое подключение двух линий на перекрестное.
8. Сенсорный выключатель. Не имеет рычажков – он начинает и прекращает подачу электричества прикосновением пальцев к его поверхности.

Выключатель с датчиком движения зажигает светильник автоматически, реагируя на прохождение мимо человека.

Виды ламп для использования дома

Ламповый прогресс не отстает от выключателей. Их многообразие также впечатляет.

Приобретая энергосберегающую лампочку, стоит ориентироваться на известные бренды – ведь она должна быть не только эффективной, но и служить как можно дольше

Но и здесь определяются некоторые более ходовые виды:

1. Лампы накаливания – укоренившиеся домашние источники света в округлой стеклянной колбе с вакуумом и вольфрамовой спиралью внутри.
2. Лампы галогенные – те же лампы накаливания, наполненные специальным газом. Он повышает сроки службы, минимизирует размеры их колб. Недостаток – при установке нельзя трогать стекло колбы руками.
3. Лампы люминесцентные дневного света – распространенные в домашних условиях не очень, но тоже традиционные световые устройства (далее просто «лампы дневного света»).
4. Лампы энергосберегающие светодиодные, исходя из названия, используют свечение групп светодиодов. Могут закрепляться в обычные вкручивающиеся патроны (далее просто «светодиодные лампы»).

Энергосберегающие люминесцентные лампочки все больше подменяют привычные. Принцип работы подобен действию ламп дневного света. Вкручиваются, как лампы накаливания (далее просто «энергосберегающие лампы»).

Способы запитать лампочку через выключатель

Возможно, какая-то рассматриваемая схема взаимного подключения бытового выключателя к настенной или потолочной лампочке будет опускать подробности подвода нулевого защитного (заземляющего) провода. Думается, что его подсоединение не вызовет затруднений.

В стандартном электрическом кабеле – это жила с изоляцией желтого цвета и зеленой полосой вдоль. Место ее присоединения к электроприбору обозначается знаком .

#1: Простейшее подключение светильника

Самым элементарным является подключение «вкл/выкл» осветительного прибора к одноклавишному выключателю двумя проводами. Более всего оно подходит для одиночного однолампового светильника.

Разрабатывая новые выключатели, производители придерживаются стандартов – замена обычного «одноклавишника» электронным прибором пройдет без проблем

Когда у старой проводки всего два выходящих из потолка или стены питающих световой электроприбор провода, а переделка сложна, можно подключить светильник большего количества ламп. Но при таком подсоединении все лампочки осветительного прибора будут включаться одновременно.

Классический одноклавишный выключатель без модернизации проводки легко заменить выключателем-регулятором яркости света (диммером), выполненным единым блоком. Возможно приобрести прибор с регулятором наподобие клавиши, а можно – в виде круглой ручки.

Характеристики диммера должны соответствовать мощности подключаемого светильника. Единственно, его не получится использовать совместно с осветительными приборами, оснащенными энергосберегающими, светодиодными или лампами дневного света.

Для стандартной установки в обычные подрозетники промышленностью освоен выпуск сенсорных выключателей, имеющих функции только «вкл/выкл». Они также подключаются двумя проводами и могут подменять собой простые одноклавишные.

#2: Раздельное включение ламп люстры

Обычно трех- и пятирожковые люстры устроены так, что лампы можно подключать отдельно или совместно группами (1+2/2+1; 2+3/3+2). Это позволяет регулировать освещенность пространства количеством одновременно работающих лампочек.

Если есть возможность, заземляющий провод лучше крепить к люстре напрямую, а не через клеммную колодку – это повысит безопасность светильника

В этом случае понадобится двухклавишный выключатель и электроразводка, как минимум с тремя проводами. Включением одной из двух или сразу обеих клавиш будет регулироваться яркость горения осветительного прибора.

Еще выключатель с двумя клавишами применяется для управления из одной точки освещением двух, чаще всего смежных, помещений независимо, например, туалета и ванной комнаты, прихожей и кладовой.

Если вместо привычного двухклавишного выключателя использовать для люстры двух- или даже трехклавишный со встроенными в клавиши раздельными регуляторами, то все ее лампы будут гореть одномоментно, а управлять их накалом получится ступенчато, переключением клавиш.

#3: Управление пятирожковой люстрой

Там, где необходимо раздельное и одновременное управление тремя независимыми осветительными приборами, устанавливается трехклавишный выключатель.

Подключая выключатель в цепь, убедитесь, что от коробки приходит именно фазный провод – всегда старайтесь посадить его на верхнюю клемму

Чтобы удивить гостей, можно через выключатель с тремя клавишами подключить пятирожковую люстру. Правда, потребуется небольшая переделка на клеммах самого светильника. От группы из трех линейных проводков один нужно отсоединить и использовать самостоятельно.

Тогда различными комбинациями нажатия клавиш трехклавишного выключателя будет возможно включение одномоментно от одной до пяти ламп (1+2+2/2+2+1/2+1+2).

#4: Светильник – один, выключателя – два

Как быть, когда коридор длинный и темный? Такую ситуацию поможет разрешить установка светильника сразу с двумя проходными одинарными выключателями в разных концах перехода. Неудобство этого способа – неопределенное положение клавиш «вкл/выкл».

Еще такой прием управления освещением применим при движении по лестнице, в пристроенном гараже (вход из дома, выход через ворота и наоборот). Дополнительный выключатель около спальной зоны не станет излишеством, если комната достаточно протяженная.

Применяя на практике нестандартные схемы подключения светильников, следует убедиться в их целесообразности, так как это увеличивает длину проводов и сложность монтажа (+)

Можно ли независимо друг от друга освещать пролеты лестницы, поднимаясь или спускаясь по ступенькам? Дополнительно понадобится еще одинарный проходной выключатель на межэтажной площадке. Нажатием всего одной клавиши он одновременно будет включать следующий светильник и выключать предыдущий.

#5: Включение лампочки из разных мест

Чтобы управлять светильником более чем из двух центров, дополнительно к проходным потребуются перекрестные одинарные выключатели. Всякой новой точке – по одному.

Множество выключателей удобно, если в домашний обширный холл выходят жилые комнаты. Обитатели любой комнаты смогут независимо ни от кого включать свет у своих дверей, а выключать во всех других оборудованных вспомогательными выключателями местах.

При правильной организации мест установки дополнительных выключателей, кроме удобства пользования освещением может быть достигнута и значительная экономия электроэнергии

Этот способ целесообразен и в помещениях с планировкой гостиничного типа – много дверей, открывающихся в длинный коридор.

#6: Подключение люстры с вентилятором

Дергать за висюльку на люстре, оборудованной вентилятором, чтобы его включить неудобно. Это еще и проблематично, когда потолок высокий.

Проще использовать изученные способы раздельного подсоединения ламп люстры. Подключение вентилятора производится через одну из клавиш двух- или трехклавишного выключателя.

В первом варианте светильник гореть сможет только полностью. Во втором – лампочки будут зажигаться двумя группами.

#7: Встроенные датчики движения

Сам по себе датчик движения уже является прибором-выключателем. Но нам он интересен, именно когда имеет стандартный корпус и может быть вмонтирован в подрозетник.

Оказывается, его подсоединяют в разрыв идущей к светильнику фазной жилы как обычный выключатель. Но проблема, что для внутренней электронной схемы такого прибора требуется полноценное питание 220В, а значит, еще один провод, синий, нулевой.

В соответствии с принципами подсоединения светильника через выключатель подключают датчики движения (1). Если есть потребность в периодической постоянной работе лампы, в схему включают выключатель (2). Если один датчик не может охватить большое помещение, то к лампе подключают несколько штук. При этом именно датчики играют роль выключателя (3)

При желании установить выключатель со встроенным датчиком движения вместо одноклавишного, без замены тянущегося к нему от разветвительной коробки двухжильного провода на трехжильный не обойтись.

Выводы и полезное видео по теме

Видео представят практические приемы работы.

ВИДЕО №1 покажет пример простого подключения выключателя и лампочки:

ВИДЕО №2 поможет освоить навыки соединения и изоляции проводов:

ВИДЕО №3 расскажет, как подключать люстры и не только:

Производители на одном месте не топчутся. Все новые, более хитроумные осветительные приборы придумывают они. Но каким бы космическим ни казался светильник, всегда найдется простой способ его подключить. Основные схемы, правила соединения лампочек с выключателями, условия безопасного проведения электромонтажных работ останутся типовыми долгое время.

Хотите поделиться опытом самостоятельного электромонтажника, интересными и полезными нюансами подключения, есть вопросы, нашли недочеты в представленном материале? Ждем ваших комментариев.

Перед тем, как будет реализовываться схема подключения выключателя к лампочке, нужно заранее продумать, как будет размещаться электрооборудование. Разметку лучше нанести на стену, чтобы не упустить некоторых мелочей. Теперь вам предстоит произвести коммутацию проводов и монтаж оборудования, причем нужно сделать это так, чтобы все исправно работало. В этой статье, мы поможем разобраться в том, как выполнить подключение и осуществить безопасную дальнейшую эксплуатацию приборов.

Важно! Главным правилом инструкции, является отключение электричества от сети, чтобы избежать электротравмы.

Как подключить лампочку через выключатель: разъясняем схему

Обычно выключатель устанавливается на одну фазную жилу, при его выключении происходит размыкание сети, как следствие напряжение к лампочке не подается. Стоит отметить, что подсоединение схемы другим путем может быть небезопасно.

Чтобы разместить проводку в распределительном коробе, к нему нужно протянуть кабеля, питающие все помещение, затем провода, выходящие от выключателя и лампочки. Таким образом, один провод от лампочки соединяем с нулевой жилой, подключающейся к общей сети, оставшийся — с проводником выключателя. Вторая жила выключателя соединяется с фазовым проводником общей энергосистемы. В итоге получаем подключение рабочих жил лампы и общей электропроводки через выключатель. Используя подобный способ, при переключении выключателя светильника произойдет отсоединение этой части электрической цепи от питания.

Схема подключения одноклавишного выключателя

Что понадобится для реализации схемы?

Обязательно перед непосредственным монтажом, выберите способ коммутации, предпочтительнее соединение при помощи клеммных колодок или пружинных зажимов. После чего обратитесь к нашему списку и уточните какие средства будут нужны для разводки проводов:

• выключатель. Этот прибор может быть одноклавишным и двухклавишным, однако ко второму виду оборудования требуется несколько иная схема;
• электрический кабель. Он должен быть выбран в соответствии с параметрами предполагаемой электрической сети. Здесь важно учесть сечение, количество жил, материал и маркировку;
• распределительные коробки. Для домашних условий используются пластиковые приспособления, отвечающие повышенной степени пожаробезопасности, не проводящие электрический ток. Для соединения проводов с целью подключить лампочку через выключатель, подойдут компактные варианты;
• индикаторная отвертка или тестер. Эти приспособления помогут определить наличие напряжения до проведения работ и после них, например, при выключенном состоянии выключателя;
• плоскогубцы, пассатижи, кусачки. Такие инструменты используются для укрепления соединений проводов;
• изолента и соединительные клеммы. Их наличие требуют нормы ПУЭ, так как все концы даже самых прочных контактов должны быть заизолированы;
• крепежные детали, стакан. При помощи этих запчастей, вы сможете надежно зафиксировать все оборудования, включая распределительный короб с важными соединениями кабелей;
• перфоратор или ударная дрель. Приборы используются в случае, если на практике предусматривается устройство скрытой проводки под штукатуркой, например, в панельных домах.

Монтаж выключателей в стену

Внимание! Не рекомендуется проводить монтаж скрытой проводки в домах из бруса и других вариантов древесины — это опасно возгоранием.

Ошибки и неисправности в вопросе, как подключить выключатель к лампочке

Часто ожидаемое от монтажной работы не осуществляется. Все потому, что в процессе соединения электропроводки произошли нарушения или вы упустили некоторые детали. Итак, если лампочка не загорается при включении выключателя, необходимо сделать прозвон всех токоведущих частей.

Обязательно проверьте индикатором подается ли напряжение от сети к выключателю. В случае его отсутствия, можно смело утверждать, что были допущены ошибки при соединении проводников с общей энергосистемой помещения.

Подключение лампочки и выключателя

между собой может быть неисправным, если сам регулятор освещения неисправен, а это элементарно проверить. Для этого возьмите мультиметр или тестер, прикоснитесь к каждому из контактов поочередно. При нормальной работоспособности, электроника будет реагировать на обоих контактах. Если прибор реагирует лишь на одном из контактов (не важно на каком), значит, выключатель бракованный, и даже при его ремонте он долго не прослужит.

Важно! Если результат проверок показывает, что выключатель работоспособен, нужно проверить все контакты соединений, так как упускать проблему опасно.

Как подключить светильник к двухклавишному выключателю?

Схема подключения выключателя с двумя клавишами, на первый взгляд может показаться сложной исключительно неподготовленным людям. Поэтому рекомендуем прочесть инструкцию касательно этого варианта монтажа оборудования.

1. Первым делом производим монтаж питающего кабеля, обязательно его подключаем к защитному устройству. Для этого используется трехжильный провод, например, для возможного заземления светильника, к тому же такие кабеля являются более прочными.
2. Перед дальнейшими работами отключаем питание от всех возможных проводов. Если у вас есть автоматы, тогда будет проще.
3. От защитного устройства запускаем кабель к распределительной коробке, откуда к месту размещения двухклавишного выключателя. Обязательно оставляйте запас проводов длиной не менее 10 см.
4. Затем к распределителю подводим два провода, которые пойдут на освещение.
5. Аккуратно избавляемся от верхнего изоляционного слоя на проводах от защитного устройства и от выключателя.
6. Подводим все очищенные от изоляции провода к распределительной коробке и соединяем между собой соответственно оттенкам изоляции токоведущих жил.
7. Жилы заземления можно не соединять между собой.
8. Проверяем чтобы все подключения были произведены верно, а именно, при входе в автомат и выходе из него фазные жилы должны находится с левой стороны, а нейтральные — с правой.
9. После подсоединяем провода к контактам выключателя. Как это сделать можно посмотреть на обратной стороне механизма выключателя, там изображены подсказки. По желанию можно подсоединить желто-зеленый проводник к контакту заземления на выключателе.

Схема подключения двухклавишного выключателя

Рекомендация! Используйте выключатели двухклавишного типа только проверенных производителей, так как найти неисправность в них, будет не так просто.

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников или ламп. В данной статье пошагово расписано, как собирается такая схема.

Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку – выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.

Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.

Для установки и подключения выключателя понадобятся:

• — непосредственно сам выключатель;
• — распределительная коробка;
• — соединительные провода;
• — изоляционная ПХВ лента.

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.

Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

Как подключить лампочку через выключатель: схемы и инструкции

Примеры подключения

Выключатели бывают разными: сенсорными, с регулятором, многоклавишные, однокнопочные. Последний вариант пользуется наибольшей популярностью благодаря низкой себестоимости. Простейший способ запитки не предполагает использования распредкоробки, но придется вести отдельную ветвь проводки. Поэтому чаще используют схему, описанную далее.

Для этого потребуется:

1. Собственно выключатель с одной, двумя или тремя клавишами, возможно с резистором.
2. Тестер или индикатор с отверткой для определения «нуля» и «фазы» при обесточивании.
3. Комплект отверток (плоская и крестовая) для затягивания винтов контактного крепежа.
4. Распределительный короб для подключения ветвей проводки к силовому электрическому кабелю.
5. Электропровода, если стены проштробированы, но шнуры не проложены и не закуплены ранее.
6. Изоляционная лента, «кембрик» для изолирования соединений, как того требует техника безопасности.
7. Схема подключения выключателя в зависимости от выбранного способа запитывания лампочки.

Из инструмента нужен нож, кусачки, ножницы, пассатижи. Все это необходимо приготовить заранее, так как помещение придется обесточить. Если естественного освещения в ней нет или его недостаточно, запаситесь фонариком или другим мобильным автономным осветительным прибором.

Как подключить одноклавишный переключатель на две лампочки

Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения.

Управление подачей тока на лампы осуществляется одним выключателем, но варианты подключения самих ламп могут различаться.

Новый кабель в коробке

В распределительную коробку заводится ещё один кабель. Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.

Одним из способов подключения двух лампочек к одному выключателю является подсоединение обоих пар проводов к одним и тем же контактам

Кабель от имеющегося прибора

От уже имеющейся лампы монтируется отвод, который присоединяется к ней параллельно. Для этого в патрон первой лампы заводят два дополнительных контакта («ноль» и «фазу», красный и синий) и протягивают их ко второй лампе.

Преимуществом параллельной схемы подключения ламп является возможность их использования в любом количестве

Выбор подключения выбирается в зависимости от ситуации. Второй вариант применяется чаще, так как зачастую в распределительной коробке недостаточно места для ввода дополнительных кабелей. Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Главное — соблюдать принцип параллельного соединения проводов.

Хотите, чтобы лампы включались плавно? Смотрите схемы подключения такой системы в нашем следующем материале: https://aqua-rmnt.com/ehlektrosnabzhenie/plavnoe-vklyuchenie-lamp-nakalivaniya-220.html.

Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности. Перед началом работы нужно обязательно отключать питание сети. Лучше использовать инструменты с диэлектрическим покрытием и кабели соответствующего сечения. Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Кроме того, требуется соблюдать нормативные параметры соединений.

Соединение с использованием электрической распредкоробки

К работам приступают после того, как силовой подающий кабель будет обесточен. Только это будет гарантией, что мастер не пострадает от поражения током, если прикоснется к оголенному проводу или незаизолированному контакту. При этом важно определить «фазу».

Механический разрыв «нулевой» жилы приведет к травме. Если одновременно прикоснуться к ней и кабелю под нагрузкой, тело становится проводником. Результат – поражение электротоком.

Индикатор или тестер укажет в какой из жил есть напряжение. Его и следует отсоединить на входе в помещение (дом, квартиру, офис, цех). Судя по схеме, выключатель располагается между вводом и лампой. Причем подключение выполняется таким образом, чтобы в положении «Выключено» обеспечивался разрыв токоподающего провода, тогда как «нулевая жила» остается целостной. Диод на индикаторе загорится, если коснуться его металлическим жалом.

Функциональное значение распределительной коробки заключается в распределении тока между розеточной группой, освещением, другими смежными помещениями. Одним из ответвлений является ввод силовых электрокабелей, протянутых от щитовой, электросчетчика с «пробками» или «автоматами». В большинстве случаев за это отвечает застройщик, а жильцы, выполняя ремонт, самостоятельно вправе только менять проводку, укладывать новые ветви, менять схему подключения ламп и розеток.

Схема подключения двух-трех люстр от одинарного выключателя

В помещении большой площади часто устанавливают несколько люстр или большое количество галогенных светильников, светодиодных ламп, которые включаются все одновременно одним одинарным выключателем. Также порой возникает необходимость установить выключатель так, чтобы можно было им включать освещение одновременно в нескольких помещениях. В таком случае применяется параллельное подключение люстр, как несколько плафонов в одной люстре.

Соединение выключателя с электролампочками включенными параллельно

Такое подключение лампочки отличается тем, что вместе с ней при нажатии кнопки включается еще один источник света. Однозначным плюсом является то, что если одна из ламп перегорает, другая остается работоспособной. Последовательная схема подключения лампочек к выключателю не позволяет определить при визуальном осмотре, какую из них нужно заменить. Поэтому этот вариант с параллельным соединением считается лучшим. Имеет смысл использовать разноцветные провода. Выберите красный, если желаете протянуть «фазу».

Чтобы безопасно подключить лампочку используйте сертифицированные патроны со специальными разъемами, оснащенными винтовыми зажимами. Суть схемы – подсоединение силовой жилы к размыкаемому контакту выключателя, которая затем протягивается к двум лампам, а после (уже, скажем, белый) кабель возвращается в распредкоробку через «нулевое» соединение выключателя. Таким образом, в положении «ВЫКЛ» размыкается фаза.

Подключение люстры к двойному выключателю

Этот способ соединения используется при подключении трехрожковой люстры или потолочного светильника, имеющего более трех ламп. Данный вид люстр позволяет регулировать уровень освещенности в помещении и, к тому же, позволяет экономить на счетах за электроэнергию. Если вы желаете установить люстру именно такой модификации, при покупке обратите внимание на количество проводов, выходящих из нее: должно быть не менее двух фазных проводов, не считая проводов заземления и нулевого.

Внимание! Ваша домашняя электропроводка также должна быть выполнена соответствующим образом: к месту крепления люстры подведены три провода от двойного выключателя. Один из проводов – нулевой провод, два других – фазные провода, проходящие в выключателе через разные клавиши.

Схема подключения люстры с двойным выключателем позволяет ступенчато регулировать уровень освещенности в помещении.

Последовательность выполнения:

1. Разделить провода от ламп люстры на две секции.
2. От каждой секции подключить к нулевому проводу по одной скрутке.
3. Две оставшихся скрутки соединить по отдельности к фазным проводам.

В результате при таком подключении у вас получится три разных режима освещения.

Коммутирование розетки и выключателя в электрораспределительной коробке

Часто спрашивают, как подключать светильники к выключателю и розетку, которая также есть в комнате. Главное, чтобы они не были запитаны последовательно. Неправильно, когда выключая свет, вы будете обесточивать приборы, работающие от этой розетки.

Для этого после ввода в распредкоробке одну жилу направляют к ней, а другую, независимую тянут к включателю. «0-й» шнур также для каждого потребителя свой. Получается два независимых ответвления.

Особый случай, когда необходимо, чтобы питание, поступающее к розетке, прерывалось по желанию. Тогда используется последовательное подключение светильника с выключателем и разъема. Это значит, что выход включателя является входом для розетки. И только после провод тянут к распредкоробке. В результате после включения загорается лампа и ток поступает к розетке, а после выключения обесточиваются все подключенные потребители вместе со световым источником. В быту такая схема применяется редко.

Последовательное соединение

Через цепь из последовательно соединенных элементов протекает один и тот же ток. Напряжение на элементах, как и выделяемая мощность, – распределяется согласно собственным сопротивлениям. При этом ток равняется частному напряжения и сопротивления, т.е.:

I=U/Rобщ,

Где Rобщ – сумма сопротивлений всех элементов последовательно соединенной цепи.

Чем больше сопротивление – тем меньше ток.

Подсоединение потребителей последовательно

Чтобы соединить два и больше источника света последовательно, нужно концы от патронов соединить между собой так, как изображено на картинке, т.е. у крайних патронов останется по одному свободному проводу, на которые мы и подаем фазу (P или L) с нулем (N), а средние патроны соединяются друг с другом одним проводом.

Через лампу 100 Вт, при напряжении 220 В, течет ток чуть меньше чем 0,5 А. Если соединить две по этой схеме, ток упадет в два раза. Лампы будут светить в половину накала. Потребляемая мощность не сложится, а уменьшиться до 55 (примерно) с обеих. И так далее: чем больше ламп, тем меньше ток и яркость каждой отдельной.

Преимущество:

• ресурс ламп накаливания возрастает;

Недостатки:

• если перегорает одна – не горят и остальные;
• если использовать приборы разной мощности, те, что больше, – практически не будут светиться, те, что меньше, – будут светиться нормально;
• все элементы должны быть одинаковой мощности;
• нельзя в светильник с таким соединением включать энергосберегающие лампы (светодиодные и компактные люминесцентные лампы).

Такое соединение отлично подходит в ситуациях, когда нужно создать мягкий свет, например, для бра. Так соединяются светодиоды в гирляндах. Огромный минус – это то, что при сгорании одного звена не светят и другие.

Меры безопасности при работе с электро проводкой

Подключение лампы производится только после установки выключателя. Его нормальное положение – «Выключено». Перед началом работ комнату обесточивают. При необходимости отключают все здание. После отключения на рубильник надевают табличку «Не включать!». Но и даже после этого перед тем, как взяться рукой за оголенный провод, проверьте наличие тока щупом или на крайний случай тыльной стороной ладони. В противном случае мышечный спазм не позволит разжать пальцы и выпустить шнур.

Имеет смысл использовать токоизоляционные перчатки, пассатижи и отвертки с изолированными ручками. Если требуется нарастить провод из двух кусков, оголенные части плотно скручивают, а затем место сочленения тщательно обматывают изоляционной лентой. Можно пользоваться специальными разъемами, когда оголенные участки заводятся в отверстия, а затем зажимаются винтами. Перед тем, как подключить выключатель света, скачайте схему с проверенного сайта, которому доверяете. Если сомневаетесь в собственной компетенции, вызовите электрика.

Подключение двухклавишной модели

Стандартный двухкнопочный выключатель света предназначен для управления различными световыми устройства или несколькими группами одной лампы из единого места. Чаще всего их используют, если в люстре более 2 ламп (5,6). При этом нужно знать, что две клавиши используются для управления только двумя группами, если лампа разделена на большее их количество, то нужно использовать тройной переключатель.

Фото — подключение двухклавишной модели к люстре

Как самому подключить двухклавишный выключатель света:

1. В такой модели есть три контакта – ввод и два выхода. При этом к контакту ввода присоединяется фаза от распредкоробки, а выводы нужны для управления отдельных групп люстры;
2. В распределительную коробку нужно завести фазовый провод сети и её ноль;
3. Первым делом между собой соединяются все нулевые проводники. Фазный подводится к вводу электрического выключателя света;
4. Также в нём есть провода для каждой группы ламп. Они чаще всего разделены цветовой маркировкой. Чтобы каждая группа могла гореть независимо от другой, нужно каждую соединить с отдельным фазным проводом. К примеру, кабеля желтого и серого цвета: желтый отводится на группу 1, а серый – на группу 2;
5. Нулевой провод выключателя соединяется с нулями ламп и сети;
6. Остается только изолировать проводники.

При этом двойной выключатель света можно подключить так, чтобы при выключении одной группы (основной) выключалась и вторая (дополнительная), тогда схема будет немного иной. Нужно коммутировать устройством не каждую группу по отдельности, а обе сразу. Тройной можно соединять по аналогично схеме. Главное, чтобы при отключении клавиш разъединялась фаза, а не ноль.

Также очень часто требуется подключить коммутатор к лампе бра и розетке. Это очень экономит место в комнате, отведенное под электрические выходы. Тогда схема имеет следующий вид:

1. Розетка устанавливается параллельно к питающим проводам. Фаза соответственно к фазе сети, а ноль – к нолю;
2. Порядок включения светильника не меняется, делаем все также, как и описано выше.

Таким образом можно установить модель производства Legrand (Легранд), Viko, уаз или любые другие.

Установка выключателя

Процесс простой, и не занимает много времени. Главное придерживаться последовательности в своих действиях. А пошаговая инструкция подключения выключателя выглядит так:

1. Прервите электроснабжение помещения.
2. При помощи отвертки снимите крышку-клавишу.
3. Открутите винты, откиньте декоративную рамку.
4. Зафиксируйте устройство в стакане распорными болтами.
5. Расслабьте шурупы, удерживающие контакты.
6. Заведите оголенные концы проводов в гнезда.
7. Затяните контактные зажимы, установите рамку.
8. Поставьте на место кнопку-крышку.

Важно проверить правильность всего сделанного. Для этого дайте напряжение и воспользуйтесь включателем по назначению.

Подключение выключателя к сети

Когда нужно подключить лампочку через выключатель, схема – это не просто рекомендация. Это руководство к действию. Менять ее нельзя. Место установки последнего – разрыв «Нолевого» кабеля. А пошаговый алгоритм выглядит следующим образом:

1. Жила перед укладкой в контактный разъем зачищается от изоляции примерно на 1 см.
2. Оголенную часть вставляют в отверстие до упора, заблаговременно послабив болты.
3. Винты затягивают, пока не будет обеспечено надежное соединение. Провод обездвиживается.
4. Те же действия выполняют со вторым кабелем. Последовательность мероприятий идентична.
5. Внутренности выключателя укладывается в подстаканник, распорный механизм приводится в действие.

Перед постановкой рамки с кнопкой имеет смысл подать напряжение и проверить щупом его наличие, чтобы ток был в одном из соединений. Затем проверяют, загорается ли свет при положении «ВКЛ».

Пользуясь пассатижами и отвертками, не прикладывайте чрезмерные усилия. Металл мягкий, пластик хрупкий. В противном случае можно повредить узлы, что приведет к необходимости тратить деньги за приобретение нового устройства.

Однако, и слишком слабо зажимать контакты нельзя. Важно, чтобы шнур не двигался вдоль оси контактного отверстия, не выпадал, не заламывался, не перекручивался. Тогда включатель прослужит долго, и не будет требовать ремонта и замены.

Подготовка к монтажу

Перед подключением лампочки через выключатель по выбранной схеме, следует заранее отметить на местах все точки подключения элементов цепи. Разметка наносится в соответствии со схемой электрики, разработанной на стадии проектирования. Данную процедуру нужно выполнять внимательно, чтобы в дальнейшем не пришлось переделывать готовую электропроводку с выключателем.

Еще до начала работ следует позаботиться об электробезопасности. Для этого придется обесточить помещение, где будет проводиться монтаж, а при отсутствии отдельного автомата – отключить от питания всю квартиру. В этом случае отключается общий автоматический выключатель. Во избежание случайного включения автомата посторонними лицами, на щитке необходимо повесить специальный предупреждающий знак с надписью: «Не включать!». Это особенно актуально, если он расположен на лестничной площадке и находится в свободном доступе. Отсутствие напряжения рекомендуется дополнительно проверить индикаторной отверткой.

В самом простом варианте провода подводятся к распределительной коробке, а уже из нее отходят к соответствующим выключателям и лампочкам. Далее схема предполагает подключение нулевого провода светильника к нулю общей сети. Фазный провод соединяется от лампочки со входом выключателя, а на выходе идет к общей фазе сети. При включении или выключении коммутирующего устройства, электрический ток, соответственно поступает или не поступает к светильнику.

Как подключить лампочку через выключатель: схемы и инструкции

Схема подключения выключателя к лампочке может отличаться не только способом, но и типом монтажа. Каждый случай имеет свои особенности, и выбор зависит от ряда факторов. При выполнении работ меры безопасности предполагают полное обесточивание проводки. А ошибки, допущенные при этом, становятся причинно выхода из строй бытовых электроприборов, в случае замыкания. Но это не значить, что подключение выключателя собственными руками – слишком сложная задача.

Содержание

1. Примеры подключения
2. Соединение с использованием электрической распредкоробки
3. Соединение выключателя с электролампочками включенными параллельно
4. Коммутирование розетки и выключателя в электрораспределительной коробке
5. Меры безопасности при работе с электро проводкой
6. Установка выключателя
7. Подключение выключателя к сети

Примеры подключения

Выключатели бывают разными: сенсорными, с регулятором, многоклавишные, однокнопочные. Последний вариант пользуется наибольшей популярностью благодаря низкой себестоимости. Простейший способ запитки не предполагает использования распредкоробки, но придется вести отдельную ветвь проводки. Поэтому чаще используют схему, описанную далее.

Для этого потребуется:

1. Собственно выключатель с одной, двумя или тремя клавишами, возможно с резистором.
2. Тестер или индикатор с отверткой для определения «нуля» и «фазы» при обесточивании.
3. Комплект отверток (плоская и крестовая) для затягивания винтов контактного крепежа.
4. Распределительный короб для подключения ветвей проводки к силовому электрическому кабелю.
5. Электропровода, если стены проштробированы, но шнуры не проложены и не закуплены ранее.
6. Изоляционная лента, «кембрик» для изолирования соединений, как того требует техника безопасности.
7. Схема подключения выключателя в зависимости от выбранного способа запитывания лампочки.

Из инструмента нужен нож, кусачки, ножницы, пассатижи. Все это необходимо приготовить заранее, так как помещение придется обесточить. Если естественного освещения в ней нет или его недостаточно, запаситесь фонариком или другим мобильным автономным осветительным прибором.

Соединение с использованием электрической распредкоробки

К работам приступают после того, как силовой подающий кабель будет обесточен. Только это будет гарантией, что мастер не пострадает от поражения током, если прикоснется к оголенному проводу или незаизолированному контакту. При этом важно определить «фазу».

Механический разрыв «нулевой» жилы приведет к травме. Если одновременно прикоснуться к ней и кабелю под нагрузкой, тело становится проводником. Результат – поражение электротоком.

Индикатор или тестер укажет в какой из жил есть напряжение. Его и следует отсоединить на входе в помещение (дом, квартиру, офис, цех). Судя по схеме, выключатель располагается между вводом и лампой. Причем подключение выполняется таким образом, чтобы в положении «Выключено» обеспечивался разрыв токоподающего провода, тогда как «нулевая жила» остается целостной. Диод на индикаторе загорится, если коснуться его металлическим жалом.

Функциональное значение распределительной коробки заключается в распределении тока между розеточной группой, освещением, другими смежными помещениями. Одним из ответвлений является ввод силовых электрокабелей, протянутых от щитовой, электросчетчика с «пробками» или «автоматами». В большинстве случаев за это отвечает застройщик, а жильцы, выполняя ремонт, самостоятельно вправе только менять проводку, укладывать новые ветви, менять схему подключения ламп и розеток.

Соединение выключателя с электролампочками включенными параллельно

Такое подключение лампочки отличается тем, что вместе с ней при нажатии кнопки включается еще один источник света. Однозначным плюсом является то, что если одна из ламп перегорает, другая остается работоспособной. Последовательная схема подключения лампочек к выключателю не позволяет определить при визуальном осмотре, какую из них нужно заменить. Поэтому этот вариант с параллельным соединением считается лучшим. Имеет смысл использовать разноцветные провода. Выберите красный, если желаете протянуть «фазу».

Чтобы безопасно подключить лампочку используйте сертифицированные патроны со специальными разъемами, оснащенными винтовыми зажимами. Суть схемы – подсоединение силовой жилы к размыкаемому контакту выключателя, которая затем протягивается к двум лампам, а после (уже, скажем, белый) кабель возвращается в распредкоробку через «нулевое» соединение выключателя. Таким образом, в положении «ВЫКЛ» размыкается фаза.

Коммутирование розетки и выключателя в электрораспределительной коробке

Часто спрашивают, как подключать светильники к выключателю и розетку, которая также есть в комнате. Главное, чтобы они не были запитаны последовательно. Неправильно, когда выключая свет, вы будете обесточивать приборы, работающие от этой розетки.

Для этого после ввода в распредкоробке одну жилу направляют к ней, а другую, независимую тянут к включателю. «0-й» шнур также для каждого потребителя свой. Получается два независимых ответвления.

Особый случай, когда необходимо, чтобы питание, поступающее к розетке, прерывалось по желанию. Тогда используется последовательное подключение светильника с выключателем и разъема. Это значит, что выход включателя является входом для розетки. И только после провод тянут к распредкоробке. В результате после включения загорается лампа и ток поступает к розетке, а после выключения обесточиваются все подключенные потребители вместе со световым источником. В быту такая схема применяется редко.

Меры безопасности при работе с электро проводкой

Подключение лампы производится только после установки выключателя. Его нормальное положение – «Выключено». Перед началом работ комнату обесточивают. При необходимости отключают все здание. После отключения на рубильник надевают табличку «Не включать!». Но и даже после этого перед тем, как взяться рукой за оголенный провод, проверьте наличие тока щупом или на крайний случай тыльной стороной ладони. В противном случае мышечный спазм не позволит разжать пальцы и выпустить шнур.

Имеет смысл использовать токоизоляционные перчатки, пассатижи и отвертки с изолированными ручками. Если требуется нарастить провод из двух кусков, оголенные части плотно скручивают, а затем место сочленения тщательно обматывают изоляционной лентой. Можно пользоваться специальными разъемами, когда оголенные участки заводятся в отверстия, а затем зажимаются винтами. Перед тем, как подключить выключатель света, скачайте схему с проверенного сайта, которому доверяете. Если сомневаетесь в собственной компетенции, вызовите электрика.

Установка выключателя

Процесс простой, и не занимает много времени. Главное придерживаться последовательности в своих действиях. А пошаговая инструкция подключения выключателя выглядит так:

1. Прервите электроснабжение помещения.
2. При помощи отвертки снимите крышку-клавишу.
3. Открутите винты, откиньте декоративную рамку.
4. Зафиксируйте устройство в стакане распорными болтами.
5. Расслабьте шурупы, удерживающие контакты.
6. Заведите оголенные концы проводов в гнезда.
7. Затяните контактные зажимы, установите рамку.
8. Поставьте на место кнопку-крышку.

Важно проверить правильность всего сделанного. Для этого дайте напряжение и воспользуйтесь включателем по назначению.

Подключение выключателя к сети

Когда нужно подключить лампочку через выключатель, схема – это не просто рекомендация. Это руководство к действию. Менять ее нельзя. Место установки последнего – разрыв «Нолевого» кабеля. А пошаговый алгоритм выглядит следующим образом:

1. Жила перед укладкой в контактный разъем зачищается от изоляции примерно на 1 см.
2. Оголенную часть вставляют в отверстие до упора, заблаговременно послабив болты.
3. Винты затягивают, пока не будет обеспечено надежное соединение. Провод обездвиживается.
4. Те же действия выполняют со вторым кабелем. Последовательность мероприятий идентична.
5. Внутренности выключателя укладывается в подстаканник, распорный механизм приводится в действие.

Перед постановкой рамки с кнопкой имеет смысл подать напряжение и проверить щупом его наличие, чтобы ток был в одном из соединений. Затем проверяют, загорается ли свет при положении «ВКЛ».

Пользуясь пассатижами и отвертками, не прикладывайте чрезмерные усилия. Металл мягкий, пластик хрупкий. В противном случае можно повредить узлы, что приведет к необходимости тратить деньги за приобретение нового устройства.

Однако, и слишком слабо зажимать контакты нельзя. Важно, чтобы шнур не двигался вдоль оси контактного отверстия, не выпадал, не заламывался, не перекручивался. Тогда включатель прослужит долго, и не будет требовать ремонта и замены.

Рекомендуем к прочтению — как пользоваться мультиметром.

Показать схему подключения выключателя и лампочки. Как подключить выключатель от розетки и наоборот

Нередко возникает ситуация, когда нужно, чтобы лампочки в одном из помещений включались из разных мест. На лестничных маршах для таких случаев имеются проходные переключатели, которые сложны в установке, поэтому в квартирах такие выключатели ставить обычно нецелесообразно.

Гораздо проще обеспечить включение нескольких лампочек с одного обычного выключателя. О том, как подключить две лампочки к одному выключателю, пойдет речь в этой статье.

Устройство выключателя

Основной элемент переключателя — рабочая часть, монтируемая в подрозетник. Представляет собой конструкцию из металла с прикрепленным приводом. С помощью привода осуществляют включение и отключение устройства. Привод — подвижный контакт, осуществляющий замыкание и размыкание электроцепи между двумя статичными контактами.

Первый контакт называют входящим: соединяется с фазой из электросети. Второй контакт (выходящий) соединяется с фазовым проводником, идущим от осветительного прибора. При корректном расположении переключателя оба неподвижных контакта изначально находятся в разомкнутом состоянии. При нажатии на кнопку устройства подвижный контакт провоцирует замыкание обоих неподвижных. В результате по замкнутой цепи их электросети к лампочке поступает ток, и та загорается.

Чтобы обеспечить безопасность, рабочая часть переключателя находится в корпусе из материала-диэлектрика. Корпуса изготавливают из пластика или фарфора.

Другие составляющие переключателя — рамка и клавиши. Эти элементы обычно производят из пластика. Клавиши фиксируют на приводе рабочей части. Передвигаясь вследствие нажатия, клавиша изменяет положение контакта, что приводит к включению или выключению света.

Рамка предназначена для предотвращения случайного прикосновения человека с контактами переключателя. Иными словами, рамка выступает в качестве барьера между находящимися под напряжением элементами и человеком. Фиксация рамки осуществляется винтами или защелками, выполненными из пластика.

Единственное отличие двухклавишного устройства от одноклавишного — наличие пары выходящих контактов. Каждый контакт связан с проводником фазы одной из ламп.

Обычный переключатель для одной лампы

На рисунке внизу изображена схема подключения лампочки к обычному переключателю света.

Выключатель устанавливают в фазный разрыв. Ноль направляют на осветительный прибор. Если поставить переключатель на ноль, контакты в скором времени выгорят. Причина в повышенной нагрузке при прохождении электричества на нулевом контакте.

Другая причина для разрыва фазного проводника — необходимость быстрого отключения напряжения от потребителя при возникновении чрезвычайной ситуации. Ноль не позволяет обесточить систему, а лишь размыкает цепь.

Обратите внимание! Электромонтажные работы должны проводится только в обесточенной электросети. При отсутствии возможности определения фазного проводника по цветовой схеме разрешается подача тока для проведения «прозвона». До проверки нужно удостовериться в отсутствии замыканий оголенной проводки.

Две лампы на один переключатель

Схема подключения двух ламп к одному переключателю схожа с правилами подключения одной лампы. Нулевой проводник последовательно направляют из распредкоробки через все источники освещения. Фазовый провод, идущий через выключатель, присоединяют ко вторым контактам лампочек.

Контакты должны соединяться максимально надежно. Рекомендуется использовать клеммные колодки. Соединения осуществляют винтами или колодками Wago (проводник прижимается пружинкой).

Обратите внимание! Недопустимо осуществлять скрутку из проводов разных металлов (медные и алюминиевые). В противном случае результатом таких действий станет окислительный процесс, что приведет к разбалтыванию контакта и перегреванию.

На схеме ниже показано подключение двух лампочек к одноклавишному выключателю.

На каждом из источников света есть маркировка, где указан предел нагрузки. Эту информацию нужно иметь в виду при расчете общей мощности подключаемых осветительных приборов.

Двухклавишный выключатель

Двухклавишные переключатели используют в помещениях с раздельным освещением, когда нужно подключить люстру с несколькими рожками. Подобные выключатели применяют в раздельных узлах (устанавливают между дверьми в ванную комнату и туалет).

Двухклавишный выключатель отличается более компактным размером в сравнении с двумя одноклавишными, поэтому его установка оправдана во всех случаях, когда нужно сэкономить место на стене.

Раздельное освещение

Подобная схема часто используется в офисных зданиях, где нужно отдельно освещать множество локальных участков. Схема раздельного освещения не отличается особой сложностью, хотя и требует специальных знаний.

Переключатель ставят в разрыв фазы. Устройства оснащены одним вводным и двумя выходными контактами напряжения. Фазовые провода после выключателя идут к осветительным приборам. Нулевой проводник будет общим для всех источников света в помещении.

В результате нажатие на одну из клавиш приводит к включению лишь подключенных к конкретной фазе приборов. Остальные источники света при этом не включаются.

Люстра с несколькими рожками

Для подключения многорожкового осветительного прибора с помощью двухклавишного переключателя понадобится трехжильный проводник. Одну жилу укорачивают так, чтобы провести ее в распредкоробку, а пара других жил должны доходить до переключателя.

На прерыватель направляют фазовый провод. Отходящие проводники закрепляют в клеммниках переключателя. В комплекте осветительного прибора имеется вывод из трех проводов: нулевой и два фазных. Ноль из распредкоробки направляют на нулевой контакт, а отходящие провода из выключателя соединяют с фазами многорожковой люстры.

Схема подключения люстры с пятью рожками изображена на рисунке ниже.

В результате создается подключение, где нажатие одной клавиши приводит к включению только пары ламп. Другая клавиша управляет тремя лампами. Если нужно включить все лампочки, следует нажать обе клавиши. В конечном счете такая схема обеспечивает выбор из трех вариантов интенсивности света: с двумя, тремя или пятью лампочками.

В торговых сетях имеются переключатели с тремя клавишами. Схема их подключения чуть сложнее, но в целом схожа с приведенными ранее.

Подключение от розетки

В некоторых случаях нужно подключить дополнительный осветительный прибор с выделенным переключателем. В такой ситуации подойдет подключение от существующей розетки.

При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения. Для устанавливаемого над розеткой прерывателя напряжения из нее отводятся ноль и фаза. Фазовый провод прерывается внутри переключателя, а нулевой проводник оставляют в целостности. Прочие осветительные приборы, имеющиеся в схеме, обеспечиваются электропитанием аналогично приведенным выше схемам.

При электромонтажных работах понадобится три жилы (ноль и две фазы). Для трехклавишного выключателя необходимо на одну фазовую жилу больше.

Подключение ламп с преобразователем

Для организации освещения точечными потребителями можно использовать сети 220 Вольт или 12-вольтовые преобразователи. Последние создают задержку включения на несколько секунд, после чего плавно передают ток электроприборам.

Схема позволяет бережно относиться к лампам накаливания или галогенным источникам света, поскольку предохраняет их от перепадов напряжения.

Схема подключения показана на рисунке ниже.

В случае использования преобразователя переключатель устанавливают до него. Для этого есть две важные технологические причины:

1. Уменьшенное напряжение сопряжено со значительной силой тока. Прерыватели не рассчитаны на такой режим работы, в результате чего возможно выгорание контактов.
2. Преобразователь позволяет плавно включать лампу. Если поставить прерыватель после преобразователя, плавный пуск обеспечить не получится, и электроэнергия поступит скачкообразно вслед за нажатием клавиши.

Если предстоит установка выключателя с двумя клавишами, понадобится второй преобразователь. Его электропитание будет поступать от второй линии. Нулевой проводник будет общим.

Электромонтаж требует особого отношения к безопасности. Приступать к работе следует только после обесточивания сети. Если нет уверенности в своих силах и хотя бы базовых познаний в электротехнике, лучше обратиться за помощью к квалифицированному электрику.

Развитие электросети внутри помещения, может быть спланировано как при начальном ее проектировании, так и при эксплуатации уже готовой проводки. В любом случае, соединение между собой распределительных коробок, смонтированных подрозетников, выключателей — хочется выполнить с минимальными затратами на материал. Расключение силового кабеля не обязательно выполняется исключительно в монтажных коробках, которые являются узловыми разветвителями. Например, есть много способов, как подключить выключатель от розетки, и наоборот. Часть коммутации можно выполнить в любой коробочке, главное — чтобы не было опасности замыкания контактов.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

• Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
• Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
• При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
• Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

Совет: оставьте в распределительной коробке петлю на каждом фазном проводе. При перспективном расширении сети, можно разрезать проводку, и с помощью колодок быстро организовать расключение.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Если выключатель добавляется к уже существующей розетке

Минимизация последствий — замена розетки на блок. Сама процедура несложная, сверлим рядом отверстие для коробочки, и аккуратно монтируем новый модуль.

Силовой входящий кабель заводить не нужно, он и так есть в подрозетнике. А вот выходную проводку, до прибора освещения, протянуть придется. Это индивидуальное решение, универсального способа нет. Схема подключения очень простая: и нулевой и фазный провода прокладываются не от коробочки, а от подрозетника.

Естественно, придется установить контактные колодки. Хотя многие соединяют выходной провод прямо с контактами розетки: некоторые модели допускают такое подключение.

Если розеток в группе несколько, заменить на общий блок (розетка — выключатель) можно любую из них. Вы просто выбираете удобное место (от которого можно протянуть провод до светильника), и соединяете выключатель с розеткой.

При необходимости организовать дополнительную световую точку в прихожей, можно использовать настенные бра. Они размещаются в непосредственной близости от блока «розетка — выключатель», и вам не придется разрушать большой кусок стены для проводки.

Общие правила безопасности

Разумеется, перед началом таких работ (особенно на готовой системе электроснабжения), следует обесточить линию и проверить отсутствие напряжения. Подбор силового кабеля не вызовет сложностей: для организации освещения достаточно сечения 1.5 мм². Поскольку мы подключаем выключатель к розетке, а не наоборот, первичный (розеточный) кабель будет более мощным: 2.5 мм².

Можно ли подключить к выключателю розетку

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Классическое включение: отвод от распределительной коробки.

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Выключатель находится между источником электроэнергии и осветительным прибором.

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Последовательность работ следующая:

• Демонтируем действующий выключатель, не трогая монтажную коробку.
• Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
• Аккуратно сверлим отверстие для подрозетника.
• В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Правила безопасности:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

Итог

Расширение силовой сети в отдельном помещении, за счет расключения в действующих коммутационных устройствах возможно. Как правило, организуется подключение выключателя к розетке. Обратная ситуация возможна лишь при определенной схеме электропроводки.

Видео по теме

Ситуаций, когда нужно подключить две лампы к одной сети электроснабжения, используя всего лишь один выключатель, может быть множество. Чаще всего используют одноклавишные и двухклавишные выключатели, реже — перекрестные. Если с подсоединением одной лампочки, как правило, сложностей не возникает, то наличие 2 источников света заставляет домашних мастеров задуматься об их правильном подсоединении к сети. Однако хотелось бы перечислить все из возможных способов, основываясь не только на типе выключателя, но и на видах лампочек и способах их соединения. Далее мы подробно расскажем, как подключить две лампочки к одному выключателю, предоставив все необходимые схемы монтажа.

Типы ламп и выключателей

Перед тем как перейти непосредственно к монтажу, нужно чётко понимать, что существует несколько типов лампочек, которые подключаются к сети как напрямую, так и через пускорегулирующую или же выпрямительно-понижающую аппаратуру. В любом случае каждая из них имеет своё рабочее напряжение и мощность, от которой соответственно зависит и ток.

Виды источников искусственного света, часто применяемых в быту:

• Накаливания и галогенные, принцип работы одинаков только в одних находится вакуум, а в других специальные пары галогена, увеличивающие срок службы.
• Люминесцентные, а также их разновидность, так называемые экономки и натриевые.
• Светодиодные, работающие на LED системах и на особенности полупроводникового диода излучать световой поток.

Основные , предназначенные для управления освещением, можно разделить на:

1. Одноклавишные, двухклавишные, трехклавишные и т.д.
2. Проходные и перекрестные.

Каждый тип ламп имеет свои особенности и схемы соединения, даже если они подключены к одному и тому же выключателю.

Разница между параллельным и последовательным соединением ламп

Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности. Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания. Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.

В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.

При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт. Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т.к. при таком соединении ток одинаковый на всех участках цепи. Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит. Это правило действуют на все виды источников ламп, от накаливания до светодиодных.

Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.

Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.

Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному. Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе. Если, допустим, указан ток 5 А, то превышать его значение не стоит, так как это очень быстро приведёт в негодность сам размыкающий контакт.

Чтобы полностью разобраться с последовательным и параллельным подключением лампочек, рекомендуем просмотреть видео:

Схема подключения двух лампочек

Одноклавишный выключатель

Подключение двух лампочек накаливания к одному выключателю осуществляется по стандартной схеме, разница только в том, как соединены сами источники света. С помощью коммутационного устройства с одной клавишей можно выполнять одновременное управление сразу двумя осветительными приборами, как бы они не были подсоединены друг к другу, параллельно или же последовательно.

Главное, нужно помнить, что размыкающий контакт рекомендуется ставить на фазу, а провод, подключенный к лампочке напрямую, к нулю. В обратном случае, конечно же, схема тоже будет работать, но тогда при замене сгоревшего источника света появляется необходимость отключения всего электропитания помещения или участка, так как поражает человеческое тело именно потенциал, идущий по фазному проводнику. легко с помощью обычной индикаторной отвёртки либо тестера.

Двухклавишный выключатель

Если с подключение двух лампочек к одноклавишному выключателю всё понятно, рассмотрим выключатель с двумя клавишами и его особенности работы и подключения. Он имеет один общий контакт и два отходящих, идущих на отдельную нагрузку. При этом весь монтаж нужно выполнять через распределительную коробку, это в дальнейшем упростит подключение новых осветительных приборов или же поиск неисправности. Проводка к выключателю выполняется трёхжильным проводом, а разводка по светильникам и ввод питающего напряжения двухжильным.

Двойной коммутационный аппарат можно использовать для раздельного управления двумя источниками света, любого типа, главное, опять же не забывать об ограничении тока в цепи. Именно по силе тока, протекающей в цепи осветительных приборов, выбирать нужно и сам выключатель и сечение провода.

На видео ниже наглядно показывается, как подключить две лампы к двойному выключателю:

Проходные переключатели

Подключение двух лампочек к проходному выключателю используется при освещении длинных коридоров и тоннелей и для этого они обязательно применяются в паре, иначе смысл их использования теряется. Вот принципиальная схема для такого соединения. Весь монтаж также необходимо делать через распаечную коробку.

Перед человеком, слабо разбирающимся в электричестве, возникают проблемы подключения нескольких лампочек. Когда проводка уже сделана, вся работа заключается в замене перегоревших ламп. Но бывают ситуации, когда нужно добавить еще одну или более лампочек к существующей системе. Здесь уже понадобятся элементарные знания электротехники и умение составить схему подключения.

Параллельное подключение светильников к проводам питания

В моду вошли точечные светильники, в результате количество источников света в домах и квартирах значительно увеличилось, а освещению стали уделять особое внимание. На фото выше изображены светильники для подвесного потолка с параллельным соединением. Через клеммные колодки лампы подключаются к фазному (L) и нулевому (N) проводам.

На первый взгляд здесь нет ничего сложного, но для длительной и надежной работы все должно быть сделано по правилам, которые нужно знать.

Схема подключений

Для создания подключений лампочек, прежде всего, надо изобразить упрощенную электрическую схему соединений и подключения к питанию. Она составляется по определенным правилам:

• проводники графически обозначаются прямыми неразрывными линиями;
• соединения обозначаются точками (если их больше двух), если точки нет, значит, провода пересекаются;
• электрическая арматура и проводка на плане изображаются по ГОСТ 21. 614 и ГОСТ 21.608.

Параллельное и последовательное соединение

Для того чтобы зажечь самую простую лампу накаливания, нужно подключить ее контакты на фазу (L) и ноль (N). Два провода к ней подходят из распределительной коробки или из розетки. Параллельная схема предусматривает подключение нескольких лампочек на общие фазный и нулевой провода (рис. а ниже). Здесь параллельно подключены три лампы накаливания. Для удобства в схеме установлен выключатель. Принципиальная схема (рис. б) изображает соединения нагляднее.

Схема параллельного соединения лампочек

Достоинством параллельного соединения является возможность подключения потребителей электроэнергии к напряжению сети. К лампам на рис. выше можно добавить еще несколько, но ток при этом увеличится, а напряжение останется прежним.

Сила тока ( I) в питающих проводах равна сумме сил токов всех участков ( I 1 , I 2 , I 3 ), подключенных параллельно (рис. б выше):

I = I 1 + I 2 + I 3 .

Мощность цепи (Р) находится как сумма мощностей всех участков (Р 1 , Р 2 , Р 3 ):

Р = Р 1 +Р 2 + Р 3 .

Сопротивление (R ) для трех нагрузок определяется из выражения:

1/R = 1/R 1 + 1/R 2 + 1/R 3 ,

где R 1 , R 2 , R 3 – сопротивления лампочек.

Типы ламп и схемы подключения

Подключение ламп накаливания, приведенное выше, не представляет особой сложности. Но схема галогенных и люминесцентных ламп имеет некоторые отличия.

Галогенные

Питание пониженным напряжением повышает безопасность эксплуатации источников света. При этом яркость остается прежней. Галогенные лампы могут применяться с понижающими трансформаторами на 6, 12 и 24 В (рис. ниже).

Схема подключения галогенной лампы

Напряжение 220 В подается на малогабаритный электронный трансформатор, который можно встроить даже в корпус выключателя. Низковольтные галогенные лампы часто применяются в подвесных потолках. Их подключают параллельно и соединяют с трансформатором. На фото ниже представлена блок-схема с двумя трансформаторами. Напряжение 220 В подается на них через распределительную коробку. Нулевой провод обозначен синим цветом, а фазный – коричневым, со вставленным в разрыв выключателем.

Схема подключения галогенных ламп

Группы ламп соединены между собой параллельно в распределительной коробке, после которой производится разветвление питающих проводов на первичные обмотки трансформаторов.

Лампы подключаются ко вторичной обмотке 12 В параллельно между собой. Для их соединения применяются клеммные колодки (на схеме не показаны).

Выходной провод низкого напряжения не должен быть длиннее 2 метров. Иначе возрастают потери напряжения, и лампы будут светиться хуже. Будет лучше, если сделать расчет напряжения для всех ламп.

Пример расчета

Пример расчета напряжения на лампочках в зависимости от потерь в проводах следующий. При питающем напряжении V=12 В к трансформатору подключены параллельно 2 лампочки с сопротивлениями R1 = R2 = 36 Ом. Сопротивления подводящих проводов к ним равны r1 = r2 = r3 = r4 = 1,5 Ом. Требуется найти напряжение на каждой лампочке. Схема изображена на рис. ниже.

Потери в проводах питания лампочек

Напряжение на первой и второй лампочках составят:

V 1 = VR(2r + R)/(4r 2 +6rR + R 2) = 10,34 В,

V 2 = VR 2 /(4r 2 +6rR + R 2) = 9,54 В.

Из расчета видно, что даже небольшие сопротивления подводящих проводов приводят к существенному падению на них напряжения.

Общая нагрузка в схеме поддерживается на уровне 70-75% от максимальной, чтобы не перегревались трансформаторы.

Люминесцентные

Недостатком люминесцентных ламп является эффект мерцания, что ухудшает восприятие света глазами. Современные электронные ПРА (пускорегулирующие аппараты) решают эту проблему, но цена их выше. Для уменьшения пульсации при использовании электромагнитного балласта применяется двухламповая схема подключения, где на одной из ламп фаза сдвигается во времени. В результате суммарный световой поток выравнивается.

На рис. ниже изображена схема светильника с расщепленной фазой. Две лампы подключены к сети переменного напряжения параллельно. Обе они содержат индуктивные балласты (L 1) и (L 2). Но к лампе (2) подключен дополнительный балластный конденсатор (С б), благодаря которому создается сдвиг тока по фазе на 60 0 .

Схема двухлампового светильника

В результате снижается суммарная пульсация светового потока светильника. Кроме того, ток внешней цепи почти совпадает по фазе с напряжением питания за счет комбинации опережающей и отстающей схем, что позволяет увеличить коэффициент мощности.

Видео про подключения

Про особенности параллельного и последовательного подключения рассказывает видео ниже.

Таким образом, для того чтобы правильно подключить лампочки в доме или квартире, надо сделать следующее:

• начертить принципиальную электрическую схему системы освещения;
• выполнить расчет проводки;
• подобрать электрооборудование, арматуру и светильники;
• правильно выполнить монтаж лампочек.

Если вы решили собственными руками заменить проводку в квартире, то вопрос: как правильно установить розетки и выключатели — будет для вас очень актуальным. Ведь именно эти два вида установочных аппаратов являются основными в электрической сети квартиры или жилого дома. Поэтому их правильный монтаж гарантирует вам долговечность и надежность роботы практически всех электроприборов в доме.

Прежде, чем приступать непосредственно к монтажу, нам следует определиться с целым рядом параметров. Прежде всего, это количество розеток и выключателей, и место их расположения. Для этого необходимо знать нормы, предъявляемые для данного вида электрических аппаратов.

Нормы по установке розеток

Одной из главных норм по установке розеток является удобство их обслуживания. Именно этим фактором вы должны руководствоваться в первую очередь. Кроме того, при использовании скрытой проводки должны применяться розетки в утопленном варианте и, соответственно, наоборот, при использовании открытой проводки.

Итак:

• Согласно п.6.1.24 ПУЭ (Правила устройства электроустановок), все розетки должны иметь заземляющий контакт. Он должен подводиться отдельным гибким проводом и не должен в нормальных условиях служить проводником тока.
• Согласно п.12.30 ВСН 59 – 88 , розетки не должны размещаться под и над мойками, в кухонных шкафах и других неудобных для эксплуатации местах.
• Кроме того, согласно п.7.2 ВСН 59 – 88 , розетки на кухне и в жилых помещениях должны быть запитаны от разных групп. Если отдельная розеточная группа для кухни не планируется, то инструкция допускает подключать розетки к сети освещения.
• Пункт 7.1.37 ПУЭ запрещает установку розеток в банных помещениях, ваннах и уборных. Но для жилых помещений сделано исключение с возможностью установки таких электроприборов при их подключении через автомат УЗО (Устройство защитного отключения).
• Согласно п.7.1.37 ПУЭ , розетки следует размещать по возможности на удалении от заземленных частей. К таковым можно отнести различные трубопроводы, раковины и тому подобные инженерные сети. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению.

Нормы по установке выключателей

Нормы по установке выключателей также не очень строги и вполне логичны. Поэтому при эти требования не должны вызвать у вас особых проблем.

Итак:

• Прежде всего, следует помнить, что все выключатели, согласно п. 6.5.27 ПУЭ, должны устанавливаться в цепях фазного провода. Установка выключателей в нулевых цепях строго запрещена.
• Пункт 7.1.38 ПУЭ запрещает установку выключателей в ванных комнатах, санузлах, парилках и моечных помещениях. Кроме того, запрещена установка выключателей в чердачных помещениях. Выключатели для таких помещений должны располагаться перед входом.
• Пункт 7.1.40 ПУЭ требует устанавливать выключатели на высоте 1,5 метра над уровнем пола либо использовать выключатели с управлением при помощи шнура. При этом располагаться выключатели должны при входе в комнату со стороны дверной ручки.
• Согласно п. 6.3.4 ПУЭ, выключатели наружного освещения могут использоваться при одновременном включении не более 20 ламп. Если же коммутируется большее количество ламп, то необходима установка автоматического выключателя.
• Розетки выключатели для наружного монтажа должны иметь соответствующее исполнение. Обычно для этого достаточно IP44, но в некоторых случаях требуется установка коммутационных аппаратов с IP В первую очередь это касается помещений, в которых установлены газовые или жидкотопливные котлы.

Установка выключателей и розеток

После выбора количества и места расположения выключателей и розеток следует выбрать номинальные параметры провода и необходимой коммутационной аппаратуры.

Этот процесс мы уже не раз описывали в других статьях нашего сайта, поэтому не будем останавливаться на нем. Лучше мы рассмотрим более детально и установки выключателей и розеток.

• Как известно, есть два способа монтажа проводки – открытый и скрытый. При открытом способе монтажа нам ничего штробить не надо, а коробки выключателей и розеток крепятся прямо на стену. Но в квартирах и кирпичных домах зачастую используется скрытая проводка, в особенностях монтажа которой мы и попробуем разобраться.
• Процесс штробления стен и монтаж углублений для закладных коробок выключателей и розеток — процесс пыльный, длительный и трудоемкий. Конечно, современные технологии позволяют сделать его достаточно быстро и без особых проблем. Но далеко не у каждого есть штроборезка и другое специальное оборудование, цена которого не позволяет приобрести его для личного пользования.

• Исходя из этого, советуем приобрести вам специальную насадку на перфоратор, которая значительно облегчит вам проделывание штроб. Хотя, откровенно говоря, эта насадка не очень облегчит труд при штроблении твердых бетонных стен. В этом случае зачастую приходится сначала намечать путь сверлом, а уж затем использовать насадку.
• А вот для монтажа углублений под закладные коробки выключателей и розеток есть достаточно неплохой вариант специальной насадки. С не очень плотными бетонными стенами и кирпичной кладкой он справляется просто на ура. С плотным бетоном придётся повозиться, предварительно пройдясь обычно сверлом по всей окружности.
• Но если вы устанавливаете розетки или выключатели в гипсокартон, то не стоит торопиться. Конечно, вариант насадки на перфоратор для бетонных поверхностей с легкостью справится с этой задачей. Но края будут рваные и возможно разрушение поверхности. Поэтому перед тем, как установить розетки и выключатели в гипсокартон, поинтересуйтесь специальными насадками на дрель. Обычно они идут наборами кругов с различным диаметром. Такая вещь всегда пригодится в хозяйстве.
• А вот выключатели и розетки наружной установки в большинстве случаев имеют открытое исполнение. Это связано с тем, что при скрытом способе установки достаточно сложно обеспечить их влаго- и пылезащищенность.

Схемы подключения выключателей и розеток

После выполнения всех подготовительных мероприятий, на самом последнем этапе монтажа можно приступить к процессу подключения наших электрических точек. В нашей статье мы рассмотрим различные варианты подключения и совмещения подключений розеток и выключателей.

Подключение розетки

Самым простым из подключений является монтаж розетки. Здесь практически не требуется каких-то специфических знаний. Главное, следовать нашим советам и не геройствовать.

Обратите внимание! Здесь и далее все подключения выполняются только после снятия напряжения. Для этого можно отключить питающий автоматический выключатель группы, в которой предстоит работать, и смежных с ней в распределительных коробках. Но для надежности лучше обесточить всю квартиру или дом.

• Для подключения розетки нам следует использовать трехжильный провод. В котором одна жила (желто-зеленая) предназначена для выполнения защитного заземления. Одна жила (синяя) предназначена для подключения нулевого контакта и последняя (любого цвета) — для подключения фазного контакта.
• Для подключения розетки монтируем к ее силовым зажимам фазный и нулевой провод. Защитный провод подключаем к соответствующему контакту, который обычно расположен отдельно или может быть определен визуально.

Обратите внимание! В обычных розетках расположение фазного и нулевого провода не имеет значения. Хотя обычно левый контакт используют в качестве фазного, а правый в качестве нулевого. Но в розетках подключения электрической печи и другого мощного или ответственного электрооборудования это может быть принципиально. С принципами подключения в этом случае вы можете познакомиться в других статьях нашего сайта.

• Теперь такие же действия производим в . К фазному групповому проводу подключаем соответствующий провод, идущий к розетке. То же проделываем с нулевым и защитным проводом. На этом подключение розетки к электрической сети окончено.

Подключение нескольких розеток

Схема монтажа розетки и выключатели часто предполагает расположение сразу нескольких аппаратов рядом. В этом случае для экономии сил на штробление и провода проще подключить один от другого.

При этом такая схема подключения должна быть учтена в расчёте сечения провода.

• Дабы выполнить такое совместное подключение двух или трех розеток, выполняем подключение первой розетки так же как сказано в нашей инструкции выше.
• После этого нам достаточно сделать перемычки от силовых контактов второй розетки к силовым контактам первой розетки.
• То же самое проделываем с защитным проводом.
• Если предполагается подключение третьей, четвертой и так далее розетки, то подобную операцию проделываем со всеми.

Обратите внимание! При подключении трех и более розеток целесообразно от распределительной коробки подключать центральную из них. Это позволит в случае перегорания провода вывести из строя минимальное количество розеток.

Подключение выключателя

Подключение выключателя не на много сложнее, и видео на страницах нашего сайта наглядное тому подтверждение. Для его подключения нам потребуется всего два провода, ведь защитный провод к выключателям обычно не подключается. Он подключается непосредственно к светильнику.

• Для выполнения подключения нам необходимо определиться с фазным и нулевым проводом в распределительной коробке. Это легко сделать, если вы придерживались норм ПУЭ при монтаже группового провода.
• От нулевого провода в распределительной коробке подключаем один из выводов светильника.
• От фазного провода в распределительной коробке подключаем ввод нашего выключателя. Обычно он расположен вверху. Если это двух – или трехполюсный выключатель, то он один, а с противоположной стороны два или три вывода соответственно.
• Затем подключаем провод к выводу выключателя и прокидываем его к светильнику. Здесь подключаем его ко второму выводу светильника. Если у нас двух- или трехполюсный выключатель, то производим те же операции для других светильников. Если у нас от двухполюсного выключателя запитана одна люстра, то она должна иметь три вывода. Подключаем вывод от выключателя к третьему контакту люстры.

Обратите внимание! При подключении люстры с двумя режимами работы важно правильно определить один нулевой вывод и два фазных. Обычно нулевой вывод отделен визуально, имеет соответствующую маркировку или цвет. Если вы подключите фазный провод к этому проводу, а нулевой к любому другому, то у вас люстра будет светить только в одном режиме.

Подключение розетки и выключателя

Также существует схема монтажа розетки и выключателя. Она позволяет разместить рядом два этих установочных аппарата с . Это позволяет сэкономить провод и разгрузить от большого количества подключений распределительную коробку.

• Для выполнения такого подключения на первом этапе мы выполняем подключение розетки, используя принципы, описанные выше.
• Теперь мы подключаем к фазному контакту розетки подводящий провод, к вводу выключателя.
• А провод с вывода выключателя прокладываем и подключаем к одному из выводов светильника.
• Если светильник, который включает выключатель, расположен рядом с местом установки выключателя, то можно нулевой и защитный вывод от розетки подключить непосредственно к светильнику. Если он достаточно удален, то подключение нулевого и защитного провода выполняем из распределительной коробки, как в варианте обычного подключения выключателя.

Обратите внимание! Обратная схема монтажа выключателя розетки не существует. Это связано с тем, что нулевой и защитный провод не подводится к выключателю. В связи с этим выполнить подключение розетки от выключателя — невозможно.

Вывод

Итак, мы рассмотрели все возможные схемы подключения выключателей и розеток. А приведенные схемы должны помочь вам в работе.

Стоит отметить, что розетки и выключатели наружной установки имеют такую же схему подключения. Единственным их отличием является только степень защиты от влаги и пыли.

Схемы подключения выключателя с подсветкой на светодиоде и неоновой лампочке, инструкция

На полках магазина можно увидеть выключатели с подсветкой. Но не каждый захочет производить замену обычного установленного выключателя. А искать его в темноте тоже не хочется.

Выключатели, имеющие подсветку, подключаются тем же образом, что обычные. Любой человек, желающий прекратить ночные поиски выключателя, сможет доработать его даже не зная элементарных вещей по электрике. Прочтите статью и вы поймете, что все просто. Выключатель можно дополнить светодиодом по самым простым схемам. Отличие схем не только в комплектации, но и характеристике. К примеру, схема выключателя на светодиоде может не заработать по той причине, что установлена светодиодная лампа в светильники. Энергосберегающие лампы могут мерцать, тускло светиться при темном свете. Давайте рассмотрим недостатки и достоинства каждой схемы.

Схема подсветки выключателя на светодиоде и сопротивлении

Как правило, для подсветки выключателя достаточно установить светодиод по схеме, приведенной ниже.

Если выключатель «Выключен», ток движется через R1( любого типа, от 100 до 150 кОм), затем через светодиод VD2 (светится). VD2 защищен от пробоя напряжением диодом VD1. Для хорошего свечения подойдет R1, ток которого 3 мА. Если свет светодиода слишком слабый, нужно уменьшить сопротивление. VD1, VD2 –любой тип и цвет свечения. Чтоб самостоятельно рассчитать параметры применяемого резистора, следует вспомнить закон силы тока. Подсветка на светодиоде используется в случае, если установлен светильник с лампой накаливания. В случае если стоит энергосберегающая лампа, можно заметить мерцание, мигание в темноте. Если светильник использует светодиоды для освещения помещения, то такая схема работать не будет из-за того, что сопротивление в светильнике слишком велико. И создать его в выключателе очень трудно. Схема простенькая, но у нее есть недостаток – потребление 1 кВт*ч в месяц. Вот схема.

Концы, смотрящие вниз, подключаются к клеммам. Эта схема на скрутках и подойдет она тем, кто не имеет паяльник. Но лучше пропаять места скруток и заизолировать их и резистор.

Схема подсветки выключателя на светодиоде и конденсаторе

Чтоб увеличит КПД свечения, в схему можно включить конденсатор, а ток резистора R1 сократить до 100 Ом.

Отличие этой схемы от предыдущей в том, что конденсатор служит заменой резистору R1. R1 (100 – 500 Ом; 0,25 Вт) в свою очередь выступает в роли ограничителя тока заряда.

Из недостатков — большие габариты, из плюсов — малые энергозатраты, 0,05 Вт*ч в месяц.

Схема подсветки выключателя на неоновой лампочке

Такая схема лишена тех недостатков, которые присутствуют в вышеописанных схемах. Большим плюсом является то, что она подходит для светильников как на энергосберегающих и светодиодных лампах, так и лампах накаливания.

При разомкнутом выключателе ток движется через газоразрядную лампу HG1, которая светится и сопротивление R1 (любая мощность, но не менее 0,25 Вт; 0,5-1 Мом).

Газоразрядные неоновые лампы представлены широким ассортиментом, выбрать можно любую. На фото показаны лампа и резистор, имеющий номинал 200 кОм. Она была изъята из выключателя удлинителя компьютера «Пилот». Она встраивается в любой выключатель без дополнительной доработки. Такие лампы можно найти в электрочайниках, прибор с индикацией.

Такие лампы повсюду. Вы удивились? Все светильники дневного света используют стартер, это и есть неоновая лампа, встроенная в цилиндричный корпус. Какое количество стартеров в светильнике, такое и количество ламп. Чтоб извлечь ее оттуда, поверните цилиндр против часовой стрелки. Так же в корпусе имеется конденсатор, подавляющий помехи. При изготовлении подсветки он не нужен.

Если стартер был изъят из поломанного светильника, проверьте работоспособность лампы. Неонку лучше брать от стартеров нового типа, так как в старых стекло темнеет, что приводит к тусклому свечению.

Рекомендации по монтажу подсветки в настенный выключатель

Внимание! Прежде чем работать с выключателем, отключите питание электроэнергии. Если у вас возникла проблема с габаритами резистора, то есть он оказался большим и не помещается, замените его несколькими параллельно включенными малых размеров.

Когда резисторы соединены параллельно, мощность, которая рассеивается на одном резисторе, будет равна мощности, которая поделена на их количество. Их величина станет меньше и будет равняться величине, которая поделена на количество. К примеру, нам требуется резистор на 1 Вт, 100 кОм.

Переведем килоОмы в Омы, получим 1 кОм равен 1000 Ом. Следовательно, этот резистор можно заменить двумя, включенными в цепь последовательно, мощность каждого 0,5 Вт и номинал 50 кОм.

Если соединение параллельное, расчет проводится этим же способом. Отличие в том, что номинальное напряжение резистора равно значению, которое умножено на их количество. Например, чтоб заменить резистор на 100 кОм тремя меньшими, сопротивление каждого должно составлять 300 кОм. Во время монтажа конденсатор либо резистор следует подключать к фазному проводу. Это все потому, что токи, которые протекают через детали схемы, не выше пары миллиампер. Поэтому, специальных требований к качеству имеющихся контактов не предъявляется. Если коробок, в который будет вмонтирована схема, выполнен из металла, нужно позаботиться об изоляции проводов.

Во время установки выключателя навредить чему-то не получится, потому, как светильник выступает в роли ограничителя тока. Самое худшее, что может произойти, это выход из строя элементов, которые вы будете устанавливать. К примеру, если вы возьмете резистор с номиналом 100 Ом вместо 100 кОм, либо вообще его не установите.

Пошаговая инструкция по установке в выключатель подсветки

Нионки могут, как иметь цоколь, так и быть без него. У вторых выводы напрямую выходят из колбы. Следовательно, вид монтажа отличается.

Установка в выключатель неоновой лампочки с гибкими выводами

Обычно, длинны выводов, которые торчат из лампочки, не хватает для того, чтоб соединить их клеммами к выключателю, поэтому нужно их удлинить куском медного проводка. Применяемый провод может иметь как одну жилу, так и множество. Лучше всего припаять эти провода к выводам лампочки.

Прежде чем приступить к пайке, нужно зачистить провода и залудить эти места припоем. Потом соединить провода с припуском не менее 5 мм и спаять.

После пайки не забудьте заизолировать место, надев изоляционную трубочку или обкрутив пару витков изоляционной ленты.

Чтоб было удобно производить дальнейший монтаж, на конце проводка, который был припаян, при помощи круглогубцев создается кольцо, за которое будет закреплен вывод выключателя.

Как правило, производители делают выключатели белого цвета. На его фоне отлично видна подсветка и ночью и сверлить дополнительное отверстие под светодиод не потребуется.

Затем, припаиваем резистор к второму выводу лампы. А уже к нему кусочек провода по той же схеме, что и первый. Он нужен нам для подключения второго вывода выключателя.

Со вторым выводом проделываем похожую операцию. Изолируем место пайки трубочкой или изоляционной лентой, скручиваем колечко и присоединяем к второму выводу выключателя.

Подсветка смонтирована, подключена к электрической проводке. Работа почти завершена, нужно лишь сделать клавишу для включения подсветки.

Установка в выключатель неоновой лампочки с цоколем

Использование патрона для подсветки дело лишнее. Так как срок службы лампочки значительно больше, чем срок действия выключателя. Следовательно, вместо применения патрона просто припаиваем цоколь к проводам.

Для этого снимаем изоляцию с проводов, лудим их паяльником и делаем маленькие петли. После этого припаиваем к выводам на лампе.

От центрального контакта цоколя отходит провод, к нему необходимо припаять резистор на расстоянии 2-3 см от цоколя. Выводы делаются нужной длины, на их конце скручиваются петельки. Такую же операцию проводим со вторым выводом резистора.

Резьбовая часть цоколя, а так же резистор подлежат изолированию. Это делается при помощи изоляции либо термоусаживающей трубочки.

Либо предлагаю свой способ изоляции.

Многим знакома полихлорвиниловая трубочка. ЕЕ часто применяют при изоляции провода. Для того, чтоб кусочек трубки (кембрик) не слазил, его внутренний диаметр должен быть меньше, чем сам провод. Проблема возникает, в том, что такой кембрик трудно найти.

Существует не хитрый способ. Если подержать кембрик около 15 минут в ацетоне, он размягчится и легко оденется на деталь, которая превышает внутренний диаметр в 1,5 раза. Так мною были заизолированы новогодние лампы на гирлянду.

После того, как ацетон полностью испариться, кембрик примет свой первоначальный вид и плотно закрепится на проводе, цоколе лампы. Снять его не удастся, разве что опять применить ацетон для размачивания. Этот способ – аналог трубки для термоусадки, с тем отличием, что применять нагрев не требуется.

После всех проведенных работ подсветка устанавливается в коробку выключателя и подсоединяется к контактам.

Выключатели электроприборов с подсветкой

Выключатели, имеющие подсветку можно заметить на переносках, обогревательных приборах, электроприборах. Зачастую, такая подсветка состоит из неоновой лампы и резистора. Однажды довелось произвести ремонтные работы удлинителя «Пилот». В нем была треснувшая клавиша, которая выпала и не давала возможность его включить.

После того, как выключатель был разобран, я удивился. Токоограничивающего резистора в нем не было. Неоновые лампы не подключаются в ток 220 В без резистора, который служит ограничителем тока. Такой прибор в первые моменты работы выйдет из строя. На фото можно увидеть клавишу со стороны крепления неоновой лампы и лицевой.

Сопротивление, которое я промерял между выводом лампы и пружиной, равнялось 150 кОм. Этот выключатель имеет интересную конструкцию. Резисторы, а их два, установлены в отверстия в клавишах, прижаты пружиной к выводам лампы, что обеспечивает хороший контакт. Эти пружины прижимают подвижные контакты, находящиеся в выключателе. Когда выключатель включен, напряжение поступает на неоновую лампу.

Применение схемы подсветки для индикации

Подсветка служит еще для того, чтоб можно было отследить, работоспособен ли выключатель или нет. Если подсветка горит, а свет не включился, выключатель вышел из строя. Если же не работает подсветка, сгорела лампочка индикации.

Вариант схем подойдет для индикации любых приборов, электрических цепей. Допустим, при подключении лампы к предохранителю можно узнать, когда он сгорит. Если электроприбор не имеет индикации, ее можно встроить. Таким образом, легко будет отслеживать, работает ли прибор.

По материалам сайта: ydoma.info

Как подключить лампочку через выключатель: схемы и инструкции

Решили самостоятельно проложить электропроводку в новом коттедже или модернизировать существующую сеть в своей квартире? Согласитесь, в этой сфере есть нюансы, с которыми следует основательно разобраться ради собственной безопасности. Кроме того, самодельная электрика обязана обеспечить безукоризненную работу приборов.

Мы готовы в мельчайших подробностях рассказать вам, как подключить лампочку через выключатель. При реализации такого решения используется ряд проверенных методов, с которыми вы ознакомитесь при чтении статьи.

Здесь вы найдете много полезной информации. Владение информацией придаст и уверенность, и силу. Глубоко разобраться в вопросе помогут графические материалы и видео.

Содержание статьи:

• Меры электробезопасности
• Рабочий инструмент
• Рекомендуемые кабели и провода
• Применение распределительной коробки
• Зачистка изоляции
• Правильный монтаж выключателя 1
• Нюансы скрутки 20012
• Разновидности бытовых выключателей
• Типы светильников для бытового применения
• Способы питания лампочки через выключатель
  • №1: Простейшее подключение светильника
  • №2: Раздельное включение светильников люстры
  • №3 : пятирожковое управление люстрой
  • #4: Лампа – одна, выключатель – два
  • #5: Включение лампочки из разных мест
  • #6: Подключение люстры с вентилятором
  • #7: Встроенный датчики движения
• Выводы и полезное видео по теме

Меры электробезопасности

Предварительно, перед началом монтажа выключателей, осветительных приборов, их соединения друг с другом и сетью, необходимо отключить питание 220В от та часть домашней электропроводки, где предполагается проведение электромонтажных работ.

Делается на входе Отключение общего или соответствующего группового выключателя.

Во избежание травм работайте на высоте не со стремянки, а со стола или другой просторной устойчивой поверхности.

Если в процессе установки возможен доступ к панели посторонних лиц (например, находящихся на лестничной клетке многоквартирного дома), «Не включать!».

Убедиться в отсутствии напряжения на оголенных контактах имеющихся электроприборов и электропроводки необходимо непосредственно перед началом работы. Проще всего это сделать дома с помощью , работоспособность которого незадолго до теста проверяется из рабочей сети.

Рекомендуется, прежде чем брать контакты и провода голыми руками, еще раз убедиться в отсутствии напряжения, прикоснувшись тыльной стороной ладони, пальцами правой руки поочередно ко всем из них. Сухая неповрежденная кожа на тыльной стороне кисти обладает повышенной устойчивостью к электрическому току.

Суть подключения светильника через выключатель можно наглядно представить на демонстрационном стенде:

Галерея изображений

Фото

На стенде панель с лампами заменяет потолок, а стол с выключателем, переход коробка и розетка настенная

Фаза питающей сети, представленная жилой слева, отображается на выключателе, внутри которого находится отключающий механизм

Нулевой провод идет к светильнику от силового линия (синяя справа). От лампы до выключателя проложена незамкнутая фаза

Нажатием клавиши соединяем контакты механизма, расположенного внутри переключателя. Фаза превращается в сплошную линию, по которой ток течет к лампе

Наглядная схема подключения на стенде

Подключение к сети

Подключение лампы к сети

Принцип работы лампы через выключатель

Рабочий инструмент

В процессе выполнения электромонтажных работ домашнему мастеру потребуется комплект следующего монтажного инструмента:

1. Острый нож.
2. Пассатижи (пассатижи).
3. Бокорезы.
4. Тонкие и средние отвертки со шлицем, возможно, со средним крестом.

Изоляция может потребоваться для изоляции внутри распределительной коробки или корпуса лампы проводных соединений. В этих случаях рекомендуется использовать ленту НВ. Со временем он не плавится и не прилипает к изолированным им постоянно нагревающимся контактам, а только высыхает. При необходимости хорошо крошится плоскогубцами.

Перед тем, как приступить к самому простому монтажу, нарисуйте схему подключения электроприборов, как вы разберетесь, и продумайте порядок действий

Отлично, если есть специальные кусачки или кусачки с прорезями для снятия изоляции. При отсутствии таких приспособлений и большом объеме работы можно обойтись народным средством, доработав бокорезы.

Для этого напильником в режущих кромках ближе к шарниру делаются встречные надрезы, которые в совокупности должны образовывать отверстие, размер которого несколько больше диаметра оголенной жилы провода.

Рекомендуемые кабели и провода

Для новой прокладки электросетей домового освещения рекомендуется применять кабели ВВГнг с однопроволочной медью, сечением 1,5 кв.мм, в негорючей изоляции неравноцветных жил:

• синий — ноль рабочий,
• желтый с зеленой полосой вдоль — ноль защитный (заземление),
• любой другой цвет — фаза.

При монтаже желательно соблюдать сочетание однородности цветов с их функциональным назначением. Это требование защитит и упростит дальнейшее обслуживание электропроводки.

При выполнении новой электропроводки везде, где это предусмотрено конструкцией электроприборов, обязательно присоединять нулевую защитную (заземляющую) жилу и не использовать ее для других целей

В домах, где электропроводка еще алюминиевая, замена отдельных участков линий освещения, заделанных штукатуркой, необходимо выполнять проводом АППВ-1,5, имеющим алюминиевые жилы или аналогичный кабель с открытой прокладкой. Этот же материал используется из-за окисления мест соединения скрутки алюминия и меди внутри распределительных коробок.

При возможности замены скрутки клеммными соединениями допускается медная проводка. Категорически НЕ рекомендуется использовать любые кабели, провода с многопроволочными (мягкими) жилами.

Коробка распределительная прикладная

Кабели, провода не идут напрямую от щитка к электроприборам, от выключателей к лампочкам. Все исходящие и входящие линии электрооборудования находятся в специальных узлах, называемых распределительными коробками. Там они общаются определенным образом.

С правилами, также называемыми пайкой, ответвлением, пайкой на сленге электриков, будет ознакомлена следующая статья. Рекомендуем ознакомиться с полезным материалом.

Чаще всего коробки имеют пустое пространство внутри. Затем провода разных линий соединяются между собой скрутками. Для обеспечения надежности хвосты соединений рекомендуется обрабатывать специальной сваркой. Медные жилы можно просто спаять.

Перед закладкой внутрь открытые контакты изолируются друг от друга СВ-лентой. На витые провода можно навинтить специальные изолирующие зажимы. Здесь ленточный изолятор уже не нужен.

Не используйте изоляционную ленту типа ПВХ для изоляции скруток — со временем она прилипнет к контактам так, что при необходимости ее будет трудно удалить

Если коробка оснащена винтовыми клеммами, то контакты выполняются с их участием. Такие устройства позволяют соединять алюминиевые жилы и медные. Зажимные клеммы можно использовать, но это при наличии достаточного места для укладки концов соединяемых ими проводов.

Зачистка изоляции

Для снятия части внешней изоляции кабеля ВВГнг необходим нож. Он должен быть настолько острым, чтобы даже неопытный домашний мастер мог делать уверенные надрезы.

Первый надрез делается от конца по оболочке на 3-4 см. После этого одной рукой берутся за пучок свободных концов проводов, а второй тянут надрезанную рубашку. Потом она сама рвет.

Глубина разрыва такова, чтобы освободившиеся концы проводов были максимальной длины, которую позволяет проложить распределительная коробка, подрозетник или корпус осветительного прибора. Шток в дальнейшем будет служить верой и правдой при обгорании ослабленных контактов.

Порванную оболочку кабеля выворачивают наизнанку и осторожно, чтобы не повредить изоляцию проводов, обрезают.

Легче всего зачистить жилы, конечно, — стриппером или хотя бы кусачками с прорезями. При их отсутствии нож используется так же, как и раньше. Допускается использование простых бокорезов. В крайнем случае используются кусающие кромки плоскогубцев.

Снятие внешней оболочки с кабеля. важно не перерезать изоляцию проводов, а зачистив изоляцию проводов — не повредить металлическую поверхность проводов

Легкими движениями инструмента по кругу врезают неглубоко в изоляцию и затягивают ее. Главное не прорезать металл проводника, иначе там, где есть повреждения, он обязательно оборвется. Хорошо, если сразу, а не после установки.

Размер открытой области определяется методом подключения. Когда это винтовые клеммы клемм коробки, выключателя, люстры или бра, может хватить 0,5-1 см. Для скрутки с проводкой светильника потребуется 2-3 см.

Если скрутки расположены в распределительной коробке, действует правило чем больше тем лучше, тем более без пайки и сварки. Обычно 3-5 см.

При использовании навинчивающихся изоляционных зажимов зажимные зажимы подбираются индивидуально в соответствии с длиной зачистки.

Нюансы скрутки

При скрутке двух проводов их оголенные концы загибают буквой «Х» так, чтобы место пересечения приходилось на начало изоляции. Затем концы жил зажимаются пальцами и максимально закручиваются. Далее процессу помогают пассатижи.

Таким же образом соединяются три провода и более. Если соединение получается длинным и одновременно гибким, его складывают пополам, прижимая пассатижами. Укороченная скрутка требует меньше изоленты.

Чем больше длина зачищенных концов проводов, тем легче будет их скрутить, и тем надежнее будет контакт — а лишнее всегда можно отрезать

Изолента начинает нахлест заводской изоляции скрутите провода на ширину ленты. Пройдя в один слой до конца выставленных хвостиков, делают еще пару оборотов, как бы для того, чтобы поймать воздух. Эту «пустоту» загибают обратно на скрутку — получается защищенный конец, а доминирует второй ряд с обязательным заходом на основную изоляцию жил.

Правильная установка выключателя

По исполнению автоматические выключатели бывают внутренней и наружной установки. Современные наружные выключатели подходят для монтажа на любую поверхность без дополнительных изолирующих стоек. Внутренние выключатели спрятаны в круглых розетках в стене, снабженных специальными чашечками, называемыми подрозетниками.

О том, как установить эту монтажную коробку в бетонную стену или в конструкцию из гипсокартона, подробно. Советуем прочитать предложенную статью перед началом работы.

Подрозетники — стандартная электропроводка в сборе. Их также используют для обустройства розеток, поэтому они так и называются. «Подпереключатели» звучат не очень.

Правильным считается расположение выключателя, при котором включение происходит нажатием верхней части клавиши, выключение — нижней. Это дает возможность даже невысокому человеку среагировать в экстренной ситуации и оперативно обесточить прибор, ударив по клавише пальцами сверху вниз.

Расположите выключатели на стенах так, чтобы их не нужно было «искать рукой в ​​темноте», и ими могли легко пользоваться все члены семьи

При правильном подключении к выключателю из распределительной коробки приходит фазный провод. Разорвать цепь фазного провода, чтобы лампа выключилась без напряжения – основная задача выключателя.

Следующая подборка фотографий иллюстрирует процесс подключения:

Галерея изображений

Фото

Шаг 1: Схема с 2-клавишным выключателем

Шаг 2: Распределительная коробка для подключения ламп

Шаг 3: Жгуты проводов в Распределительная коробка

Шаг 4: Подключить нули в распределительной коробке

Шаг 5: Подключить фазный провод к выключателю

Шаг 6: Установка крышки распределительной коробки

Шаг 7: Проверка подключения лампочек

Шаг 8: Включение двух ламп двумя ключами

Если позволяет конструкция устройства, внутри самого автоматического выключателя фазный провод подключается к верхним клеммам, а все отходящие проводники подключаются к нижним контактам. Это правило касается обустройства любой электроустановки.

Из-за конструктивных особенностей исключением из общих правил являются проходные и перекрестные выключатели, о которых речь пойдет ниже.

Разновидности бытовых выключателей

Выключатели, используемые в современном интерьере дома, разнообразны. Подробно знакомит с классификацией устройств управления светом, размещенной на нашем сайте.

При выборе бытового выключателя обращайте больше внимания не на его конструкцию, а на функциональность, прочность креплений и надежность электрических контактов

По различию их функциональных возможностей выделяют следующие наиболее распространенные разновидности:

1. Выключатель одноклавишный — его предназначение простое: вкл/выкл.
2. Двухклавишный выключатель позволяет одновременно управлять двумя независимыми цепями освещения.
3. Переключатель трехпозиционный , соответственно координаты работают в трех направлениях.
4. Выключатель-регулятор (диммер) не только включается/выключается, но и нажатием клавиши или поворотом заменяющей ее круглой ручки плавно регулирует яркость ламп.
5. Выключатель с регулятором — двух-, трехклавишный выключатель, который ступенчато, путем переключения ключей, управляет светом накаливания всех лампочек одновременно.
6. Однопроходный переключатель. Единственный ключ перекидывает фазу между двумя проводами. Если на один подается напряжение, он отключается от другого, и наоборот.
7. Перекрестный одиночный переключатель. При изменении положения ключа синхронно изменяется прямое подключение двух линий к крестовине.
8. Сенсорный выключатель. Рычагов у него нет — он запускает и останавливает подачу электричества прикосновением пальца к его поверхности.

Выключатель с датчиком движения автоматически включает светильник, реагируя на проходящего человека.

Виды светильников для дома

Ламповый ход не отстает от выключателей. Их разнообразие также впечатляет.

При покупке энергосберегающей лампочки стоит ориентироваться на известные бренды — ведь она должна быть не только эффективной, но и служить как можно дольше

Но здесь определены еще несколько общих типов:

1. Лампы накаливания — корневые бытовые источники света в округлой стеклянной колбе с вакуумом и вольфрамовой спиралью внутри.
2. Лампы галогенные — те же лампы накаливания, наполненные специальным газом. Это увеличивает срок службы, минимизирует размеры их колб. Недостаток – при установке нельзя касаться руками стекла колбы.
3. Люминесцентные лампы – распространенные в быту, не очень, но и традиционные осветительные приборы (далее просто «люминесцентные лампы»).
4. Энергосберегающие светодиодные лампы , исходя из названия, используют свечение групп светодиодов. Их можно закреплять в обычные ввинчиваемые патроны (далее просто «светодиодные лампы»). лампы (далее просто «энергосберегающие лампы»).

   Способы питания лампочки через выключатель

   Возможно, какая-то из рассмотренных схем межсоединения бытового выключателя к настенному или потолочному светильнику будет опускать детали подвода нулевого защитного (заземляющего) провода. Кажется, что его подключение не вызовет затруднений.

   В стандартном электрическом кабеле это жила с желтой изоляцией и зеленой полосой вдоль нее. Место его подключения к прибору обозначено

   .

   #1: Самое простое подключение светильника

   Самым элементарным является подключение вкл/выкл осветительного прибора к одноклавишному выключателю с двумя проводами. Больше всего он подходит для одинарного однолампового светильника.

   При разработке новых автоматических выключателей производители придерживаются стандартов — замена обычного «одноклавишного» электронного устройства пройдет без проблем

   Когда старая проводка имеет только два провода, выходящие из потолка или стены, питающие световой электроприбор, да и переделка сложная, можно подключить лампу с бОльшим количеством ламп. Но при таком подключении все лампочки осветительного прибора будут включаться одновременно.

   Классический одноклавишный выключатель без модернизации проводки легко заменяется диммерным выключателем-диммером, выполненным в едином блоке. Возможно приобрести устройство с регулятором в виде ключа, а можно в виде круглой ручки.

   Характеристики диммера должны соответствовать мощности подключаемого светильника. Единственное, его нельзя использовать вместе с осветительными приборами, оснащенными энергосберегающими, светодиодными или люминесцентными лампами.

   Для стандартной установки в обычные подрозетники промышленностью освоен выпуск сенсорных выключателей, обладающих только функциями включения/выключения. Они также подключаются двумя проводами и могут заменить простые одноклавишные.

   №2: Раздельное включение ламп люстры

   Обычно трех- и пятирожковые люстры устраивают так, что лампы можно подключать по отдельности или вместе группами (1+2/2+1; 2+3/3+ 2). Это позволяет регулировать освещенность помещения количеством одновременно работающих лампочек.

   По возможности провод заземления лучше крепить к люстре напрямую, а не через клеммник — это повысит безопасность светильника

   В этом случае нужен двухклавишный выключатель и электропроводка с не менее трех проводов. Включением одной из двух или сразу обеих клавиш будет регулироваться яркость осветительного прибора.

   Еще используется для управления из одной точки независимо друг от друга освещением двух, чаще всего смежных, помещений, например, туалета и ванной, прихожей и кладовой.

   Если вместо обычного двухклавишного выключателя использовать двух- или даже трехклавишный для люстры с отдельными регуляторами, встроенными в клавиши, то все ее лампы будут гореть одновременно, и можно будет регулировать их падение ступенчато , переключив ключи.

   № 3: пятирожковое управление люстрой

   Там, где требуется раздельное и одновременное управление тремя независимыми осветительными приборами, устанавливается трехклавишный выключатель.

   При подключении выключателя к цепи следите за тем, чтобы фазный провод шел от коробки — всегда старайтесь ставить его на верхний вывод

   Чтобы удивить гостей, можно подключить пятирожковую люстру через трехклавишный выключатель. Правда потребуется небольшая переделка на выводах самой лампы. Из группы из трех линейных проводок одну необходимо отключить и использовать самостоятельно.

   Тогда различными комбинациями нажатия клавиш трехклавишного выключателя можно будет включать одновременно от одной до пяти ламп (1+2+2/2+2+1/2+1+2) .

   # 4: Лампа — одна, выключатель — два

   Что делать, если коридор длинный и темный? Эту ситуацию поможет разрешить установка светильника с двумя переходами на разных концах. Недостатком этого способа является неопределенное положение клавиш включения/выключения.

   Еще такой прием управления освещением применим при движении вверх по лестнице, в пристроенном гараже (въезд из дома, выезд через ворота и наоборот). Дополнительный выключатель возле спальной зоны не станет излишеством, если комната достаточно длинная.

   Используя на практике нестандартные схемы подключения светильников, следует убедиться в их практичности, так как это увеличивает длину проводов и сложность монтажа (+)

   Можно ли самостоятельно освещать лестничные марши , подниматься или спускаться по лестнице? Кроме того, вам понадобится еще один однопроходной выключатель на этаже. Нажав всего одну клавишу, он одновременно включит следующую лампу и выключит предыдущую.

   #5: Включение лампочки из разных мест

   Для управления светильником более чем из двух центров помимо проходных необходимы крестовые одинарные выключатели. Каждая новая точка — по одной.

   Множество выключателей удобно, если гостиные переходят в обширную домашнюю гостиную. Жители любой комнаты смогут самостоятельно включать свет у своей двери и выключать во всех остальных местах, оборудованных вспомогательными выключателями.

   При правильной организации мест установки дополнительных выключателей помимо удобства использования освещения можно добиться значительной экономии электроэнергии

   Этот способ также целесообразен в помещениях с планировкой гостиничного типа — много дверей, выходящих в длинный коридор.

   #6: Подключение люстры с вентилятором

   Тянуть подвесной мешок на люстре, оснащенной вентилятором, для включения неудобно. Это также проблематично, когда потолок высокий.

   Изученные способы проще использовать для раздельного подключения светильников люстры. Вентилятор подключается через одну из клавиш двух- или трехклавишного выключателя.

   В первой версии лампа может гореть только полностью. Во втором — лампочки будут гореть двумя группами.

   #7: Встроенные датчики движения

   Сам по себе уже переключающее устройство. Но он нам интересен именно тогда, когда он имеет стандартный корпус и может монтироваться в подрозетник.

   Получается, что он подключается к разрыву фазного провода, идущего к лампе, как обычный выключатель. Но проблема в том, что для внутренней электронной схемы такого устройства требуется полноценное питание 220В, а значит другой провод, синий, ноль.

   В соответствии с принципами подключения светильника датчики движения (1) подключаются через выключатель. При необходимости периодической непрерывной работы светильника в цепь включают выключатель (2). Если один датчик не может охватить большую комнату, то к светильнику подключают несколько штук. Причем именно датчики играют роль выключателя (3)

   Если вы хотите установить вместо одноклавишного выключатель со встроенным датчиком движения, то без замены двухжильного провода не обойтись который тянется к нему от распределительной коробки с трехпроводной.

   Выводы и полезное видео по теме

   Видео познакомят с практическими методами работы.

   ВИДЕО №1 покажет пример простого соединения выключателя и лампочки:

   ВИДЕО №2 поможет освоить навыки подключения и изоляции проводов:

   ВИДЕО №3 расскажет как подключить люстры и не только:

   Производители в одном месте не топчутся на месте. Все более новые, более оригинальные осветительные приборы они придумывают. Но какой бы космической лампа не казалась, всегда есть простой способ ее подключения. Основные схемы, правила подключения лампочек к выключателям, условия безопасного электромонтажа надолго останутся типовыми.

   Хотите поделиться опытом самостоятельного электрика, интересными и полезными нюансами подключения, нашли ли вы недостатки в представленном материале? Мы ждем ваших комментариев. Пожалуйста, пишите в блок ниже, выкладывайте фото по теме, задавайте вопросы.

   Правила подключения и монтажа проводов

   Содержание статьи:

   • Меры электробезопасности
   • Рабочий инструмент
   • Рекомендуемые кабели и провода
   • Соединительная коробка
   • Зачистка изоляции
   • Нюансы скручивания
   • Установка автоматического выключателя
   • Разновидности бытовых выключателей
   • Типы ламп для домашнего использования
   • Способы питания лампочки через выключатель
   • Ошибки и неисправности

   При замене выключателя или установке нового следует выяснить, как подключить выключатель света к лампочке. Схема подключения выключателя к лампочке имеет разные варианты, из которых можно выбрать наиболее удобный. Также важна правильная подготовка к монтажным работам.

   Меры электробезопасности

   Процесс подключения светильника

   Перед тем, как приступить к подключению приборов друг к другу и к электросети квартиры, необходимо позаботиться о предотвращении травмоопасных ситуаций и повреждения электропроводки.

   Пошаговая последовательность:

   1. Отключить ветку сети, на которой будут проводиться работы. Это можно сделать, выключив переключатель нужной группы или основной на панели ввода.
   2. Подготовить устойчивый стол, на котором будут производиться манипуляции на большой высоте. Из-за меньшего травмоопасности он подходит для этого больше, чем лестница.
   3. Возле щита на время проведения работ необходимо поставить предупреждающий знак «Не включать». Это особенно важно в тех случаях, когда в место расположения щита высока вероятность вторжения посторонних.
   4. Проверить отсутствие напряжения на оголенных контактах проводки и приборов. Это легко сделать отверткой с индикатором. Перед обесточиванием следует проверить его работоспособность от включенной сети. Можно использовать мультиметр.

   Также можно проверить отсутствие натяжения на внешней стороне руки — кожа должна быть абсолютно сухой, не иметь ран и других нарушений целостности. Это место отличается повышенной устойчивостью к электрическому току по сравнению с другими частями руки.

   Рабочий инструмент

   Плоскогубцы, пассатижи

   Необходимо подготовить инструменты:

   • плоскогубцы,
   • хорошо заточенный нож
   • тонкая и обычная отвертки шлицевые, 9 шт.0012
   • кусачки.

   Хорошо, если удастся найти инструмент со специальными прорезями для снятия изоляционного материала с проводов. Также стоит иметь под рукой нарисованную схему подключения лампочки и продумать последовательность работ.

   Рекомендуемые кабели и провода

   Кабель ВВГ-нг

   Для прокладки осветительной сети с последующим подключением лампочки с нуля лучше выбирать кабельные элементы ВВГнг с одиночными медными жилами сечением 1,5 мм2, покрытыми негорючей изоляцией материал. Лучше всего соблюдать принятое соответствие цветов кабелей их функциональному назначению – это облегчит обслуживание сети в дальнейшем. Провод, предназначенный для заземления, должен иметь желто-зеленый цвет, рабочий ноль — синий, а фазный кабель — любой, кроме двойки.

   Если в доме старая электропроводка из алюминия и необходимо заменить фрагмент линии освещения, жилы кабелей также должны быть из этого металла — при контакте с медью внутри распределительной коробки в месте скрутки обе провода окислятся. Подходит вариант APPV 1.5. Но если есть возможность сделать конфигурацию с хомутами вместо скрутки, допустимо использовать медный кабель. В этом случае точно не стоит использовать изделия с многопроволочными жилами.

   Применение распределительной коробки

   Коробки для пайки открытой проводки

   Провода не идут от распределительного щита напрямую к электроприбору или от выключателя к лампе. Отводящие и направляющие линии к прибору коммутируются в специальных распределительных коробках. Внутри такой конструкции обычно имеется свободное пространство, где предполагается сформировать и разместить конструкцию из тросов, принадлежащих нескольким линиям и соединенных друг с другом скруткой. Для более надежной тяги следует обварить хвостовые части. Медные провода можно только паять.

   Перед прокладкой оголенных контактов внутри распределительной коробки необходимо заклеить их изоляционной лентой — это предотвратит контакт металлических частей.

   Вместо налета можно использовать специальные хомуты для изоляции. Если на коробке есть клеммы под винт, то они же используются и в контактах. Обычные хомуты можно использовать, если пространство коробки достаточно велико для размещения совмещенных ими кабельных наконечников.

   Зачистка изоляции

   Техника изоляции проводки

   Внешний слой изоляционного материала на концах кабелей снимается острым ножом. Сначала нужно сделать продольный надрез длиной 3 см. Потом берут в руку кучу торчащих концов проводов, а еще глотают надрезанную рубашку, которая в процессе самопроизвольно треснет. Длина удаления должна быть максимальной, которую может вместить подстаканник для розетки, распределительная коробка или корпус лампы. Некоторый запас не проблема — может пригодится в будущем, если контакты сгорят. Рубашку аккуратно выворачивают наизнанку и аккуратно отрезают по кругу.

   Лучше всего вены очищаются специальным устройством для зачистки. При его отсутствии подойдет острый нож или кусающая поверхность плоскогубцами. Процедуру необходимо производить максимально аккуратно, глубоко втыкая рабочую поверхность инструмента в изоляционный материал. Нужно следить, чтобы он не задел металл проводника: в этом случае провод порвется. Это может произойти как до установки, так и после.

   Длина, на которую зачищается проводка, зависит от способа включения. Минимум для винтовых клемм: часто в этом случае достаточно 7-10 мм. Для скрутки с проводами осветительного прибора требуется длина 20-30 мм. При устройстве скруток в распределительной коробке (особенно если их не планируется паять или сваривать) нужна большая длина – 30-50 мм.

   Нюансы скрутки

   Скрутка соединений проводов

   Делаем конфигурацию пары проводов, их оголенные концы укладывают крест-накрест. Точка пересечения должна располагаться недалеко от места начала изоляции. После этого концы сжимаются пальцами и закручиваются. В конце сжать плоскогубцами.

   Если количество подключаемых проводов больше двух, с ними работают по тому же принципу. Если конфигурация получилась длинной, ее можно сложить пополам и защипнуть инструментом, чтобы меньше изоляционной ленты ушло на обработку. Последние начинают класть с нижнего края утеплителя и уходят вниз. Дойдя до концов оголенных хвостов, делают 2 дополнительных витка «про запас», загибают на виток для защиты и наматывают второй ряд снизу вверх. Несколько витков обязательно должны прикрывать заводскую изоляцию.

   Установка автоматического выключателя

   Потолочный ключевой выключатель

   Устройства бывают двух типов — предназначенные для наружной установки и для внутренней. Модели первого типа можно монтировать на разные типы поверхностей без дополнительных приспособлений для утепления. Последние нужно установить в заранее подготовленные закругленные пазы.

   Правильной считается такая посадка выключателя, когда свет включается нажатием на верхнюю область клавиши, а выключается с помощью нижней. В этом случае даже маленький жилец сможет быстро выключить светильник движением руки вниз.

   К выключателю от распределительной коробки должна идти проводка, выполняющая роль фазы. Основная задача устройства – разорвать фазную цепь, чтобы в выключенном состоянии на осветительном приборе не было напряжения. Если позволяет устройство выключателя, внутри него фазный кабель подключается к верхним контактам, а отходящие провода к нижним.

   Разновидности бытовых выключателей

   Поворотный диммер для светодиодных ламп

   Приборы бывают с одной и двумя кнопками. Первый работает бинарно «включено-выключено» и предназначен для управления одной лампой. Второй позволяет управлять парой независимых цепей освещения. Есть переключатели, заточенные под три контура.

   По внутреннему устройству различают несколько разновидностей:

   • Диммеры — выполняют функции включения и выключения и регулируют степень яркости освещения с помощью кнопки или ручки;
   • устройства с парой или тремя клавишами и ступенчатой ​​регулировкой горения ламп;
   вводы
   • с одной кнопкой, перекидывающей фазу между двумя кабелями — при подаче напряжения на один из них он отсекается от другого;
   • перекрестный однокнопочный, в котором изменение положения кнопки позволяет соединять линии не прямым, а перекрестным способом;
   • сенсорные — не снабжены рычажными механизмами, электричество подается и отключается при касании корпуса пальцами.

   Есть устройства с датчиком, реагирующим на проходящего жильца.

   Типы ламп для бытового применения

   Внешний вид галогенных ламп

   Традиционными являются круглые лампы накаливания с вмонтированной внутри вольфрамовой спиралью. Галогенные приборы отличаются от них тем, что в колбу вместо создания вакуума закачивается соответствующий газ. Это уменьшает размер лампы и продлевает срок ее службы. Но устанавливать его нужно очень аккуратно, ни в коем случае не касаясь стекла руками.

   Еще одна категория ламп – энергосберегающие. Они люминесцентные и используют сгруппированные светодиоды в качестве элементов освещения. Второй тип может быть установлен в стандартные поворотные патроны.

   Способы питания лампочки через выключатель

   Существует несколько вариантов подключения лампы к выключателю: традиционный одноклавишный, с двумя кнопками, с двумя выключателями и другие. Мастеру необходимо выбрать наиболее подходящий для целей жильца и устройства домашней электросети.

   Простейшее подключение светильника

   Простейшая схема подключения

   Простейшая схема подключения — подключение светильника к устройству с одной кнопкой, выполняющей исключительно операции включения и выключения света. Он подходит для светильника с одной лампой. Для выполнения этой конфигурации вам понадобится пара проводов. Если в прежней проводке торчит всего два силовых кабеля, а перестроить домашнюю сеть сложно, допустимо подключение устройства с несколькими светильниками. Но тогда при включении света все лампочки загорятся сразу.

   Диммер с такой структурой можно использовать для управления яркостью освещения, но нельзя использовать в сочетании с рядом типов лампочек (энергосберегающие, дневного света, светодиодные приборы). Выключатель должен подходить для использования с осветительным прибором по критерию мощности.

   Допускается установка сенсорного устройства с бинарным режимом работы, ограниченным включением и блокировкой освещения. Такой выключатель также питается по паре проводов. Вам нужно установить его в розетку.

   Светильник один, два выключателя

   Схема подключения двух проходных выключателей

   Владельцам длинных коридоров часто требуется подключить два выключателя к одной лампочке, чтобы управлять осветительным прибором с двух концов прохода. Данная конфигурация также используется при подъеме по лестнице или в просторных помещениях для управления лампой, не вставая с кровати. Недостатком этого варианта является неопределенность положения кнопок включения/выключения.

   При установке третьего однокнопочного выключателя в межэтажном пространстве реализуется независимое освещение лестничных клеток. Затем по нажатию кнопки предыдущее устройство выключится, а следующее включится.

   Ошибки и неисправности

   Иногда после завершения установки обнаруживается, что лампа не загорается при включении света. В этом случае возьмите мультиметр (или индикаторную отвертку) и проверьте, подается ли сетевое напряжение на выключатель, прикладывая щупы или касаясь отверткой концов, соединенных с устройством. Если нет питания, проводка в распределительной коробке неправильная. Вероятно, они плохо закручены. Если реакция происходит только на один из контактов выключателя, последний неисправен, на его место нужно установить новый.

   При подозрении на неисправность в распределительной коробке отключите линию и заново скрутите проводку, соединяющую фазы выключателя и основной сети, с соблюдением требований безопасности. По окончании работы снова подают ток и проверяют работу.

   Подключение светильника к выключателю – процедура несложная с точки зрения монтажных работ, к тому же имеет несколько вариантов комплектации. Пользователь может выбрать тот вариант, который подходит под его задачи. 9Схемы подключения 3-позиционного переключателя [с PDF] ЭТОТ ПОСТ СОДЕРЖИТ ПАРТНЕРСКИЕ ССЫЛКИ, КОТОРЫЕ БУДУТ ВОЗНАГРАЖДАТЬ МНЕ ДЕНЕЖНО ИЛИ ИНЫМ ОБРАЗОМ, КОГДА ВЫ ИСПОЛЬЗУЕТЕ ИХ ДЛЯ СОВЕРШЕНИЯ СООТВЕТСТВУЮЩИХ ПОКУПОК. ДЛЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ, ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ МОЙ ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ.


   Подключение 3-позиционного переключателя не должно быть сложным, если у вас есть схемы, которые вы можете использовать (вы также можете распечатать некоторые из них). Также рекомендуется перед установкой просмотреть несколько видеороликов, чтобы избежать ненужных проблем.

   Прежде чем мы перейдем к схемам подключения, вот как клеммы трехпозиционного переключателя имеют цветовую маркировку:

   • Зеленый для клеммы заземления.
   • Цвет латуни для терминалов Traveller.
   • Черный для подключения под напряжением (или горячего провода).

   Вот что вам потребуется для подключения трехпозиционного переключателя:

   1. Провода
      • Черный (под напряжением или под напряжением)
      • Зеленый (заземляющий провод)
      • Белый (нейтральный или общий провод)
      • Красный (терминальный провод)
   2. Два трехсторонних переключателя
   3. Лампочка
   4. 3-Wire Cables и 2-Wire Cablb
   5. 9
   7. 3-WIR коробка
   8. Соединители проводов
   9. Потолочная коробка

   Схемы подключения 3-х позиционного выключателя я разбил на следующие разделы (см. ниже):

   1. Свет после выключателей Сначала загорается источник питания , переключатель .
   2. Свет перед выключателями. Сначала появляется источник питания , устанавливающий .
   3. Источник электроэнергии и светильник подключаются к одному выключателю.
   4. Источник электричества и свет находятся между выключателями.

   Диаграмма №1. Свет после выключателей (питание на выключателе).

   Вот схема в формате PDF и пошагово процесс подключения проводов с питанием к выключателю:

   • Шаг 1: Подключить провод под напряжением (или провод под напряжением) к общей (или черной) клемме первого выключателя.
   • Шаг 2: Используйте черный и красный провода для соединения бегунков (или медного цвета ) клемм первого переключателя и второго переключателя. Не имеет значения, параллельны они или скрещены.
   • Шаг 3: Подключите общий ( черный ) вывод второго выключателя на лампочку через потолочную коробку.
   • Шаг 4: Подсоедините входящий белый провод (нейтральный) к другой клемме светильника.
   • Шаг 5: Заземляющие провода соединяются с заземляющими ( зелеными ) клеммами обоих выключателей, а также с клеммой заземляющего фитинга лампы (или объединяют все заземляющие клеммы через зеленые провода). Заземляющий провод используется в целях безопасности.

   Если оба переключателя находятся в одинаковых положениях (например, оба «ВКЛ» или оба «ВЫКЛ»), то потока электронов не будет (путь будет открыт, и лампочка не будет светиться). С другой стороны, если один переключатель будет «ВКЛ», а другие «ВЫКЛ», тогда будут течь электроны (путь будет закрыт, и лампочка будет светиться).

   Вы можете скачать PDF-файл здесь, чтобы увидеть более подробную информацию. На схеме выше мы имеем:

   • Двухжильный кабель в качестве источника электроэнергии.
   • Трехжильный кабель между выключателями.
   • Кабель двухжильный между вторым выключателем и светильником.

   Электричество в этой цепи проходит по горячему проводу через первый переключатель и по контактному проводу ко второму переключателю. Если второй переключатель находится в положении «ВЫКЛ», затем свет будет выключен, он в положении «ВКЛ», затем свет загорится.

   После включения света электричество возвращается по нейтральному ( белый ) проводу. Если мы щелкнем переключателем номер один , цепь разорвется и свет погаснет.

   Диаграмма №2. Свет перед выключателями (питание на светильнике).

   Ниже приведен пошаговый процесс подключения силовых проводов к светильнику (для более подробной информации загрузите PDF-файл):

   • Шаг 1: Подведите горячий черный провод от источника питания к общей клемме (черный) второго выключателя через потолочную коробку.
   • Шаг 2: Теперь мы подключим черный и красный провода к контактным клеммам выключателя (которые имеют цветовую маркировку латунного цвета ). Они могут быть параллельны или скрещены.
   • Шаг 3: Подсоедините общую клемму (черная) первого выключателя к клемме светильника через потолочную коробку.
   • Шаг 4: Входящий белый (или нейтральный) провод должен быть подключен к другой клемме светильника.
   • Шаг 5: Подсоедините провода заземления к зеленым клеммам (или заземления) обоих выключателей и клемме заземления лампочки.

   Вот вам загружаемый PDF-файл! На приведенной выше схеме мощность от источника электроэнергии поступает по двухпроводному кабелю к первому выключателю. Между двумя коммутаторами используются трехжильные кабели.

   Когда мы запитаем эту цепь, электричество будет течь через горячий провод ко второму выключателю. Проходя через красный проезд, он остановится у переключателя номер один.

   Когда мы щелкнем вторым выключателем, электричество теперь может пройти к осветительной арматуре и вернуться через нейтральный (или белый ) провод. Когда мы щелкаем первым выключателем, электричество не может пройти мимо выключателя, и свет гаснет.

   Чтобы снова включить свет, нужно снова щелкнуть вторым выключателем, и цепь замкнется.

   Диаграмма №3. Источник электричества и светильник подключаются к одному выключателю.


   Не стесняйтесь загружать PDF-файл диаграммы выше. В пошаговом процессе, приведенном ниже, мы будем подключать провода к источнику питания, а светильник присоединять к одному и тому же выключателю:

   • Шаг 1: Поднесите горячий черный провод от источника питания к общему вывод первого переключателя.
   • Шаг 2: Белый и красные провода подключаются к путеводным ( цвет латуни ) клеммам выключателя. Вы можете использовать любой терминал.
   • Шаг 3: Общая клемма (цвет – черный) второго выключателя подключается к клемме светильника через потолочную коробку.
   • Шаг 4: Соедините входящий белый провод (или нейтральный) с другой клеммой светильника.
   • Шаг 5: Провода заземления подключаются к клеммам заземления обоих выключателей (которые имеют цветовую маркировку 9).0224 зеленый ), а также к клемме заземления лампы.

   Мы включаем файлы PDF для распечатки и ссылки. Для подключения цепи таким образом вам потребуются следующие кабели:

   • Трехжильный кабель между переключателями.
   • Двухжильный кабель в качестве источника электроэнергии.
   • Двухжильный кабель проходит между вторым выключателем и светильником.

   Если второй переключатель находится в положении «ВЫКЛ», свет будет выключен, если в положении «ВКЛ», свет будет включен.

   В этой цепи электричество проходит по проводу накала к первому выключателю, а затем ко второму выключателю через контактный провод. Когда он дойдет до второго выключателя и он будет в положении «ВЫКЛ», электричество прекратится, и света не будет.

   С другой стороны, если второй переключатель находится в положении «ВКЛ», то электричество пройдет, и у вас будет свет. Питание возвращается к нейтральному ( белый ) проводу до тех пор, пока не загорится индикатор.

   Эта ситуация несколько близка к первой цепи, где питание подается на выключатель.

   Диаграмма №4. Источник электричества и свет находятся между выключателями.

   Более подробная схема включена в этот файл PDF. Пошаговый процесс соединения проводов с источником питания и светильника между выключателями света можно увидеть ниже:

   • Шаг 1: Проведите горячий черный провод от источника питания к общей клемме первого переключателя.
   • Шаг 2: Используйте белый и красный провода для подключения к потолочной коробке контактных (или латунных цвет ) клемм выключателя. Любой терминал будет работать.
   • Шаг 3: Проведите входящий нейтральный ( белый ) провод через потолочную коробку к одной из клемм светильника.
   • Шаг 4: Протяните еще один нейтральный ( белый ) провод от другой клеммы светильника к общей клемме второго выключателя через потолочную коробку. Пометьте оба конца этого провода черной изолентой, чтобы указать, что он горячий.
   • Шаг 5: Оба выключателя ( зеленые клеммы ) и лампочка (заземляющая клемма) подключаются через зеленый провод.

   Вот более подробный PDF-файл. Для подключения этой цепи вам потребуются следующие кабели:

   • Трехжильный кабель между первым выключателем и светильником.
   • Двухжильный кабель в качестве источника электроэнергии.
   • Трехжильный кабель между светильником и вторым выключателем.

   В этом случае электричество проходит через потолочную коробку от первого выключателя ко второму выключателю. Цепь разрывается на втором выключателе, поэтому свет выключается.

   Когда второй переключатель повернут в положение «ON», питание подается на выключатель и свет, а также на нейтральный ( белый ) кабель при включении света. Если первый переключатель повернут (или повернут в положение «ВЫКЛ»), электричество по-прежнему поступает ко второму переключателю через красный проводник, но цепь снова размыкается.

   Если второй переключатель снова включается, цепь замыкается и свет включается.

   Итак, как подключить трехпозиционный переключатель? Вот хорошее видео, которое поможет вам:

   3-позиционные выключатели Объяснение — Как подключить 3-позиционный выключатель света


   Посмотреть это видео на YouTube 3-позиционный переключатель с несколькими индикаторами). Теперь вы можете скачать все PDF-файлы приведенных выше диаграмм!

   Готовы подключить трехпозиционный переключатель? Вот несколько простых переключателей (платная ссылка), которые я нашел на Amazon.

   И если вы, как и я, «Поклоняетесь Богу умных приложений», вы, вероятно, захотите получить одно из этих (платная ссылка)! И вот некоторые лампочки (платная ссылка), которые идут с ними.


   Больше не нужно вставать, чтобы выключить свет!


   Нажмите на белую кнопку выше, чтобы найти своего электрика!

   ---

   Tagged Aqeel

   4 лучших интеллектуальных выключателя, которые работают без нейтрального провода

   Мой дом был построен в 1909 году. В нем до сих пор сохранились кусочки оригинальной ручки и трубки электропроводки, прибитые к балкам пола в подвале.

   К счастью, с тех пор электрика была обновлена.

   К сожалению, у меня все еще есть несколько распределительных коробок без нейтрали. Это означает, что подавляющее большинство доступных интеллектуальных переключателей не будут работать в этих коробках. Тем не менее, я порылся в Интернете и нашел некоторые, которые будут.

   ---

   Содержание

   1. Какие умные выключатели лучше всего работают без нейтрали?
   2. Как узнать, если у вас нет нейтрали?
   3. Четыре способа решить проблему отсутствия нейтрали
   4. Что такое нейтральный провод?
   5. Что означает отсутствие нейтрали у выключателя?
   6. Заключительные мысли

   ---

   ---

   ---

   Какие интеллектуальные переключатели лучше всего работают без нейтрали?

   Вот два основных требования к интеллектуальному выключателю без нейтрали:

   1. Работает без нейтрали – Ну, ладно.
   2. Работает со светодиодами. Любой интеллектуальный переключатель, который я устанавливаю, должен работать со светодиодными лампами. Я перестал покупать лампы накаливания несколько лет назад.

   Хотите верьте, хотите нет, но это немного сужает область поиска. Есть еще несколько умных диммеров, которые работают без нейтрали, но я не стал их перечислять, потому что они не работают со светодиодными лампами.

   ---

   Диммерный переключатель Lutron Caseta

   Если надежность — это то, что вам нужно, то не ищите дальше. Я пользуюсь выключателями Lutron более двух лет и не помню ни одного случая, когда я нажал на кнопку, а свет не загорелся. Я протестировал ряд других интеллектуальных переключателей, и Lutron — единственный, который НИКОГДА не подводил меня.

   Эффективность затемнения также исключительна. Даже со светодиодными лампочками (должны быть помечены как диммируемые) свет можно приглушить почти до нуля.

   Однако коммутаторы Lutron будут самыми дорогими в этой группе. Если вы еще не покупали какие-либо продукты Lutron, лучший способ сэкономить немного денег — купить стартовый комплект.

   Также убедитесь, что у вас есть диммерный переключатель Lutron . Стандартный выключатель Lutron НЕ будет работать без нейтрали.

   Подробнее: Обзор Lutron Caseta

   ---

   Inovelli Red Z-Wave Диммерный переключатель

   Если вы убежденный фанат домашней автоматизации, то этот переключатель вам нужен.

   Этот переключатель обладает множеством функций. Вы можете управлять несколькими сценами, умными лампочками и даже настраивать умные уведомления с помощью встроенного светодиода. Настройка требует немного больше работы, чем системы Lutron или C by GE, но эти коммутаторы Inovelli намного мощнее с точки зрения домашней автоматизации.

   Как и в случае с Lutron, убедитесь, что у вас есть диммер , так как выключатель НЕ будет работать без нейтрали.

   ПРИМЕЧАНИЕ. Для них требуется дополнительная деталь (байпас Aeotec), если вы используете их без нейтрали и , нагрузка менее 25 Вт. Большинство одиночных светодиодных ламп находятся ниже этого порога. Если в светильнике несколько лампочек, общая нагрузка равна сумме нагрузок всех лампочек.

   Подробнее: Обзор Inovelli Red Series

   ---

   3-проводные коммутаторы C by GE

   Коммутаторы C by GE — отличный универсальный вариант. Их проще настроить, чем Inovelli, и они стоят меньше, чем Lutron.

   Они подключаются напрямую к вашему Wi-Fi-маршрутизатору, поэтому нет необходимости в дополнительном концентраторе. Кроме того, у вас есть возможность установить интеллектуальные лампочки C by GE в свой светильник, чтобы добавить цветное освещение в вашу систему.

   Вы можете выбрать переключатель включения/выключения, диммер и даже диммер, активируемый движением (убедитесь, что вы получаете переключатели с маркировкой «3-проводные переключатели», а не «4-проводные»).

   Каждый выключатель поставляется с адаптером байпаса для маломощных ламп, что удобно и экономично. Он просто вкручивается в патрон перед лампочкой. Единственным недостатком является то, что он увеличивает длину лампы на один или два дюйма, что может вызвать проблемы в закрытом помещении.

   Коммутаторы C by GE легко интегрируются с Google или Alexa, но в настоящее время они плохо работают с более продвинутыми концентраторами, такими как SmartThings или Hubitat.

   Подробнее: C от GE Review

   ---

   Shelly 1 Relay

   Это решение немного отличается от других вариантов, но может работать так же хорошо. На самом деле, для многих людей я думаю, что это может быть лучшим решением.

   Вот как это работает:

   Если у вас нет нейтрали на выключателе, то у вас будет нейтраль на нагрузке (осветительном приборе).

   Следовательно, вы устанавливаете реле Shelly 1 за светильником, где — это нейтраль.

   Вы сохраняете существующие переключатели.

   Поскольку Shelly устанавливается с нейтралью, вам не нужно беспокоиться о необходимости обхода для небольших нагрузок.

   Продукты Shelly поддерживают Wi-Fi, поэтому вам не понадобится еще один концентратор. Вы можете использовать их с облачной интеграцией или без (только локальное управление). Кроме того, приложение Shelly довольно универсально. Вы можете настроить реле для работы с существующим тумблером, переключателем мгновенного действия или даже трехпозиционным переключателем. И если приложение Shelly вам не подходит, вы можете стать «полным компьютерщиком» и установить кастомную прошивку.

   Конечно, Shelly — не единственный бренд, производящий такие миниатюрные интеллектуальные реле. Правда в том, что я не тестировал другие, потому что мне это не нужно. Продукты Shelly настолько универсальны, надежны и доступны по цене, что у меня нет причин пробовать что-то еще.

   ---

   Как узнать, если у вас нет нейтрали?

   Вот простой способ проверить:

   Если вы откроете распределительную коробку и увидите два белых провода, соединенных гайкой (не подключенных к переключателю), вы можете быть уверены, что у вашего переключателя есть нейтральный провод. Вы должны быть в состоянии установить любой смарт-переключатель.

   Распределительная коробка без нейтрального контура обычно имеет только три провода (см. рисунок ниже). Два провода будут токоведущими проводами, питающими свет. Обычно они окрашены в черный и белый цвет (возможно, с черной полосой или черной изолентой). Третий провод должен быть проводом заземления и обычно зеленого цвета или оголенного провода.

   ---

   Четыре способа решения проблемы «отсутствия нейтрали»

   Если вам нужно интеллектуальное управление освещением, а в вашем доме есть распределительные коробки без нейтрали, у вас есть 4 варианта:

   1. Купите интеллектуальный переключатель, который работает без нейтрали

   Когда интеллектуальные выключатели только появились, было трудно найти хороший переключатель без нейтрали. Но производители отреагировали на спрос, и теперь есть несколько хороших моделей. Среди трех перечисленных в этой статье (Lutron, Inovelli и C by GE) вы сможете найти тот, который соответствует вашим потребностям.

   2. Установите интеллектуальный релейный выключатель на осветительную арматуру

   При любой установке либо выключатель освещения, либо осветительная арматура ДОЛЖНЫ иметь нейтральный провод. Поэтому, если в вашей распределительной коробке нет нейтрали, она будет у светильника.

   Есть несколько компактных умных выключателей, которые можно поместить в электрические коробки и светильники. Итак, если у вас нет нейтрали на выключателе, вы можете использовать один из этих компактных умных выключателей, установленных на светильнике.

   С одним из этих интеллектуальных коммутаторов существующий коммутатор не нужно менять, и он будет продолжать работать.

   Я использовал реле Shelly, и они работают очень хорошо.

   3. Вместо этого купите умные лампочки

   Вам не обязательно покупать умные переключатель . Вместо этого вы можете купить умную лампочку.

   Большинство экспертов по домашней автоматизации рекомендуют умные выключатели умным лампочкам. Но если вам нужна простая установка и возможность цветного освещения, лучше купить лампочки.

   Однако возникает новая проблема: выяснить, что делать с существующим коммутатором (вот несколько способов ее решения). Когда кто-то решает использовать настенный выключатель, чтобы выключить свет, питание лампочки отключается, а это означает, что она перестанет быть умной лампочкой, пока вы снова не включите выключатель.

   4. Добавьте нейтраль, протянув новые провода

   Нейтральный провод можно добавить, протянув дополнительный токопроводящий провод между устройством и выключателем. Этот вариант, наверное, самый рабочий и самый ненужный.

   Это можно сделать, но протягивание проводов через готовые стены может быть настоящей проблемой, особенно если у вас нет подходящих инструментов. Иногда это может даже потребовать разрезания гипсокартона, который затем необходимо залатать и покрасить. Вы, конечно, можете нанять специалиста для выполнения этой работы, но это будет стоить вам денег.

   ---

   Что такое нейтральный провод?

   Если вы собираетесь устанавливать свои собственные умные выключатели, вы будете работать с некоторыми потенциально опасными проводами, поэтому, вероятно, неплохо знать, с чем вы имеете дело, чтобы избежать глупой ошибки.

   Чтобы полностью понять, что такое нейтральный провод и зачем он нам нужен, вам необходимо иметь базовые знания о том, как устроены провода в наших домах.

   Типичные линии электропередач в США имеют электричество высокого напряжения (13,2 кВ, что равно 13 200 В!). Прежде чем электричество можно будет использовать в вашем доме, его необходимо преобразовать в более низкое напряжение. Это делается с помощью устройства, называемого трансформатором (обозначено волнистыми линиями на изображении ниже).

   ПРИМЕЧАНИЕ. Переменный ток (AC) не имеет полярности. Вместо этого у него есть фазы. Я использовал символы + и – для обозначения различных фаз.

   Трансформатор преобразует поступающее электричество 13,2 кВ в полезное напряжение 240 В. Обратите внимание, что разница напряжений от конца А (+120 В) до конца В (-120 В) трансформатора составляет всего 240 В.

   Также обратите внимание, что трансформатор имеет линию, идущую от центра и имеющую напряжение 0 В. Это нейтрал. Поскольку нейтраль имеет потенциал напряжения 0, работать с ней значительно безопаснее, чем с «горячими» проводами А и В.

   Глядя на приведенную выше схему, вы должны увидеть три способа создания цепи:

   1. Подключить A к нейтрали = 120 В
   2. Подключить B к нейтрали = 120 В B = 240 В

   Большинство электропроводок в вашем доме рассчитано на 120 В (1 или 2). Некоторые устройства, требующие большой мощности, например, плита, обычно подключаются к сети 240 В (3).

   Что означает отсутствие нейтрали у выключателя?

   Согласно предыдущему разделу, каждая цепь на 120 В в вашем доме имеет как провод питания (A или B), так и провод нейтрали. Так как же может быть, что некоторые выключатели «не имеют нейтрали»?

   Чтобы ИМЕТЬ нейтраль, мы хотим, чтобы линейное напряжение сначала подавалось на нашу распределительную коробку. Потом из распределительной коробки выходит еще один шлейф на нагрузку (лампочку или что там еще). На приведенной ниже диаграмме показана эта конфигурация (эта цепь ИМЕЕТ нейтраль).

   Случай, на который все ссылаются, когда говорят «нет нейтрали», — это когда линейное напряжение приходит первым на лампочку. Потом от лампочки идет еще один шлейф к выключателю. Это показано на диаграмме ниже.

   Линейное напряжение сначала поступает на свет, а затем на выключатель (без нейтрали).

   Обе цепи работают нормально, если у вас есть только стандартный механический выключатель. Однако вы сталкиваетесь с проблемой, когда у вас есть интеллектуальный переключатель.

   Почему отсутствие нейтрали не является проблемой для интеллектуальных коммутаторов?

   На приведенных ниже схемах пунктирный прямоугольник обозначает интеллектуальный коммутатор. R1 представляет собой нагрузку, необходимую для питания интеллектуального коммутатора. Это означает, что питание должно постоянно проходить через резистор R1. В противном случае интеллектуальный коммутатор не сможет обеспечить беспроводную связь.

   Интеллектуальный коммутатор с нейтралью

   Ниже приведена схема интеллектуального коммутатора, установленного в первой конфигурации (с нейтралью). Обратите внимание, что независимо от того, включен переключатель или выключен, существует свободный путь от линии к нейтрали, включающий R1.

   Интеллектуальный коммутатор без нейтрали

   Теперь давайте рассмотрим вторую конфигурацию (без нейтрали) с установленным интеллектуальным коммутатором.

   Опять же, независимо от того, включен переключатель или выключен, существует свободный путь от линии к нейтрали, включающий R1. Однако в этом случае свет должен быть включен в этот путь. Это нехорошо, потому что нам нужно, чтобы R1 был включен все время, но мы не хотим, чтобы свет горел все время.

   Ключом к созданию умного переключателя, работающего без контура нейтрали, является идеальное сопротивление резистора R1. R1 должен достаточно ограничивать ток, чтобы лампочка не загоралась, когда выключатель выключен. В то же время он должен пропускать достаточный ток, чтобы коммутатор мог питать сам себя.

   Если бы это было так просто, как сделать R1 правильным сопротивлением, чтобы гарантировать, что свет не загорится, когда выключатель выключен, решить эту проблему было бы довольно просто. Однако из-за сложностей, связанных с питанием от сети переменного тока, решить эту проблему непросто, когда речь идет о питании светодиодных ламп. Вот почему возможности интеллектуальных переключателей, которые работают без нейтрали, настолько ограничены.

   ---

   Заключительные мысли

   Если у вас есть распределительные коробки без нейтрального провода, не нужно паниковать. Несколько производителей придумали интеллектуальные переключатели, которые решают эту проблему. И, если ни один из них не то, что вы ищете, всегда есть умные лампочки.

   Учебное пособие по основам электричества — Выключатели

   Учебное пособие по основам электричества — Выключатели

   Copyright © 1999 — 1728 программных систем Основные   Электричество ВАЖНЫЙ !!! ЗАПРЕЩАЕТСЯ использовать настенный ток!!! ВСЕ эти схемы могут быть построены только с использованием батареек (сухих элементов)!!! Если у вас нет опыта работы с электропроводкой ИЛИ если вам нужны предложения о том, какие расходные материалы купить, нажмите здесь. &nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp Как и в случае с «Проектом Линкольн Сент», электричество это другое хороший пример того, как наука является частью нашей повседневной жизни. Смотреть вокруг тебя. Ваш телевизор, радиочасы, компьютер, которым вы пользуетесь и многие другие электроприборы используют электроэнергия. &nbsp &nbsp &nbsp &nbsp &nbsp Чтобы объяснить как можно короче, электричество — это поток электронов. Вещества, которые позволяют электронам свободно течь, называются дирижеры а те что не называются изоляторы. E L E M E N T A R Y &nbsp &nbsp C I R C U I T S Диаграмма № 1 иллюстрирует предельно простая схема. (На данный момент не обращайте внимания на пунктирную линию и точки А и Б). Батарея представлена ​​4 горизонтальными линиями. Начиная с отрицательного полюса (-) батареи, электроны «ходят по кругу». через один провод, пройти через лампочку, пройти через другой провод а потом вернуться к батарее (+), тем самым замыкая цепь. Видеть? Довольно просто. &nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp Это все хорошо, но есть 2 недостатка к этой цепи 1) свет всегда остается включенным и 2) питание постоянно использовался. Как мы можем «выключить» лампочку? Ну, мы могли бы открутить лампочку из розетки, но в реале это очень неудобно. (Лампочки внутри светильников, на потолках и так далее). Возможно, мы могли бы отключить питание в источнике. Это тоже очень неудобно. Ты придется спуститься в подвал, чтобы отключить электричество. Или — многое другое опасный — вам придется отключить провод электропитания до того, как он достигнет розетки. &nbsp &nbsp &nbsp &nbsp &nbsp Есть ли безопасный способ прервать поток электронов без физического прикосновения к проводу? Конечно. Это называется ВЫКЛЮЧАТЕЛЬ !!! &nbsp &nbsp &nbsp &nbsp &nbsp внутри типичного бытового настенного выключателя имеет полоску металла (B), соприкасающуюся с точкой «A», замыкая цепь и тем самым проводя электричество к свету. Очевидно, это будет положение «ВКЛ.». Когда изолированный рычаг перемещается вниз в положение «ВЫКЛ», он толкает металлическую полосу. от точки «А», разорвав цепь и выключив свет. Этот тип переключателя (имеющий рычаг, который включает и выключает его) называется Переключить переключатель. Из-за хорошей изоляции и смонтированные в коробке, бытовые выключатели являются безопасным способом для включения и выключения электроприборов. &nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp Наконец, , давайте поговорим об этой пунктирной линии на диаграмме 1. Теперь, что произойдет если бы точка А и точка В соприкасались ИЛИ если бы они были соединены проводом или другой проводник? Ну, лампочка бы «выключилась», провода и батарея очень быстро нагревалась, и электроны просто перемещались от Аккумулятор в точку А, в точку Б и обратно к аккумулятору. Заметь в этой новой цепи электроны путешествуя по пути (или кругу), который составляет короче чем оригинал. Следовательно, вы только что узнали, что такое «короткое замыкание». есть и как его зовут полученный! Короткие замыкания опасны. Они вызывают нагрев проводов, автоматических выключателей. «споткнуться» и даже вызвать пожар. Ш И Т К Ы &nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp Есть много разных типов переключателей: тумблер, поворотный, кнопочный, «качелька», «цепочка», слайд, магнитная, ртутная, таймер, голосовое управление, «сенсорные» и многие другие. Черт возьми, даже Клаппер другой тип переключателя! &nbsp &nbsp &nbsp &nbsp &nbsp «рубильник» (встречается редко в наши дни) — это тип, который наиболее легко демонстрирует функционирование выключатель. Старые научно-фантастические фильмы («Франкенштейн (1931)» или Например, в «Молодом Франкенштейне» (1974) эти переключатели широко использовались в лабораторных сценах. Сегодня использование рубильников было ограничивается 1) тяжелыми промышленными применениями и 2) демонстрацией цели — например, научные проекты. Рубильник имеет металлический рычаг, изолирован на «свободном конце», который соприкасается с металлической «щелью». С электрические соединения открыты, рубильники никогда не видны в бытовая проводка. Ссылаясь на Схема 2 , проводка очень похож на диаграмму 1, за исключением того, что добавлен переключатель. Сравните это к схеме типового бытового выключателя света. Примерно такой же принцип в работе ты не скажешь? Этот тип переключателя является однополюсным. Бросок (или SPST). Это означает, что он управляет одним проводом (полюсом) и это делает 1 соединение (бросок). Да, это переключатель включения/выключения, но «бросок» засчитывается только тогда, когда соединение выполнено. «Выкл» не считается «броском». Также обратите внимание, что только 1 провод должен быть переключен. (По схеме с одного конца аккумулятор к другому вы можете понять, почему это так). &nbsp &nbsp &nbsp &nbsp &nbsp Как есть, эта схема может быть вашим научным проектом. Вариантом может быть замена кнопочный выключатель и установка «зуммера» или «дверного звонка» там, где горит свет. Теперь у вас есть хорошая демонстрация того, как устроен дверной звонок. Кнопочные переключатели обычно «мгновенное включение». То есть соединение устанавливается только тогда, когда вы нажимаете кнопку. Есть «моментальное отключение» кнопочные выключатели, но использование одного в цепи дверного звонка означало бы, что звонок будет постоянно включен до кто-то нажимал кнопку. Непрактично, вам не кажется? (Комик Тим Конвей пошутил, что его отец подключил дверной звонок как раз в этом путь. Когда наступала тишина, кто-то говорил: «Эй, кто-то у двери»). &nbsp &nbsp &nbsp &nbsp &nbsp Практическое использование мгновенного выключения переключатель — это «кнопка отключения звука» на ваш телефон. Если бы использовался выключатель мгновенного действия, это было бы очень напрягает постоянно нажимать на кнопку пока говорил и отпустил только для отключения звука. Это показывает, как каждый тип переключателя имеет свое конкретное применение. На приведенной выше диаграмме показан интересный вариант проводки дверного звонка. 2 кнопки дверного звонка не должны быть рядом друг с другом. Одна кнопка может быть на входной двери и другой у боковой двери. Если вы будете следить за схемой, вы можете увидеть, что нажатие кнопки или вызовет звонок в дверь. 2 переключателя Говорят, что они подключены параллельно . Схема охранной сигнализации слева использует магнитные переключатели. Эти переключатели и их связанные магниты обычно устанавливаются на дверях и окнах. Заметь Переключатель 1 и переключатель 2 подключены в серия. Оба переключателя должны быть замкнуты, чтобы цепь была замкнутой и чтобы лампочка загорелась. (Это укажет на состояние «вооружён» этого охранная сигнализация.) Магнитные выключатели бывают 2-х разновидностей — «Нормально закрытые» и «Нормально открытые». Эти 2 термина описывают состояние переключателя когда он НЕ контролируется магнитом. Переключатели на этой схеме относятся к типу «нормально открытый», и поскольку магниты находятся далеко достаточно далеко, переключатели находятся в «разомкнутом» состоянии. Если бы магниты были принесены ближе, лампочка загорится, и схема будет «взведена на охрану». В этот момент, переезд или магнит заставит лампочку погаснуть и сработает сигнализация. (Для простоты цепь активированной сигнализации не нарисована). Важно отметить, что обрезка проводов в любой точке также заставит лампочку погаснуть и сработает сигнализация. &nbsp &nbsp &nbsp &nbsp &nbsp Следующий тип переключателя (без схемы) — это Двухполюсный одноходовой (DPST). Эти переключатели используются, когда 2 «живые» линии для переключения, но могут только включаться или выключаться (однократно). Эти переключатели используются мало и обычно используются в приложениях на 240 вольт. Однополюсные двухпозиционные переключатели Диаграмма 3 использует одиночный полюс. Двухпозиционный переключатель. Общий терминал — это средний терминал в Ножевой переключатель SPDT или, если вы используете бытовой переключатель, это будет клемма латунного цвета. (другие 2 будут серебристого цвета). Эта схема наглядно демонстрирует, что происходит, когда переключатель SPDT перемещается назад и вперед. Свет A загорается, а B гаснет, загорается B, гаснет A и так далее. Вы можете видеть, что этот популярный переключатель будет иметь множество практических применений: кнопка передачи/приема на «двусторонней» радиостанции, переключатель «дальний/ближний свет» для фары вашего автомобиля, переключатель импульсного/тонального набора на вашем телефоне и скоро. &nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp Если вы используете рубильник SPDT, у вас есть положение «от центра», который НЕ имел бы обычный настенный выключатель, и в этом случае вам нужно будет добавьте переключатель SPST для отключения этой цепи. (В работе с электроникой многие переключатели SPDT имеют среднее положение, в котором включается электричество на ОБЕИХ цепях. Это центр SPDT выключатель. Кроме того, некоторые электронные переключатели SPDT имеют «центральное положение». должность. Лучшим примером переключателя такого типа является селектор «пикап». на электрогитаре, которая может выбрать ритм, высокие частоты или оба звукоснимателя на 3 разновидности звуков). &nbsp &nbsp &nbsp &nbsp &nbsp На диаграмме 4 (ниже) показано, что, вероятно, наиболее обычное использование для переключателя SPDT — 3-ходовое переключение света схема. Электрики неправильно называть переключатель SPDT «трехходовым переключателем». Правильная терминология должно быть «трехконцевой выключатель». Однако термин «трехпозиционный переключатель» прижился, и это неправильное название, с которым нам просто придется жить. Так как же это работает? Допустим, Switch 1 находится внизу лестницы, а переключатель 2 находится наверху. Предположим, что переключатель 1 находится в состоянии «вниз». (подключены B и C), а переключатель 2 в верхнем положении (подключены D и E). Лампочка выключена. Теперь кто-то подходит к нижней части лестницы и переворачивает переключатель 1 «вверх». Если вы будете следить за схемой, вы можете понять, почему свет лампочка теперь включится, потому что A & B и D & E соединены. Когда человек достигает вершины лестницы, переключатель 2 перевернут «вниз», E и F теперь подключен, и поэтому лампочка гаснет. Другой человек появляется на внизу лестницы и переворачивает переключатель 1 «вниз», соединяя тем самым B и C снова включить свет. Человек достигает вершины лестницы, переворачивается Переключатель 2 «вверх», соединяющий D и E, и лампочка гаснет. Обратите внимание, что в В случае второго человека движение вниз включает лампочку, а ход вверх выключает лампочку. Если в вашем доме есть такие выключатели ИЛИ если вы приобрели бытовые настенные выключатели для этой цепи, теперь вы видите причина, по которой на них НЕ напечатаны слова «включено» и «выключено». &nbsp &nbsp &nbsp &nbsp &nbsp Вам не кажется, что это коммутационное устройство мог бы стать отличным научным проектом? Двухполюсный двухпозиционный переключатель &nbsp &nbsp &nbsp &nbsp &nbsp Простой способ представить себе этот переключатель 2 переключателя SPDT рядом с «ручками», прикрепленными друг к другу. Возможно, самое популярное использование этого переключателя «переворот фазы или полярности». Итак, как работает DPDT переключатель выполнить это? Первый, вам необходимо соединить 2 «верхних» и 2 «нижних» клеммы в «перекрестная» мода. Верхние 2 терминала становятся входом, а средний два терминала становятся выходом. Теперь, обратившись к нижней левой диаграмме, переключатель находится в положении «вверх», W и Y соединены, как и X и Z. полярность сохраняется, потому что вход и выход соединены напрямую. Не проблема увидеть это правильно? &nbsp &nbsp &nbsp &nbsp &nbsp Теперь посмотрим, что произойдет, когда переключатель находится в положении «вниз» (правая диаграмма). Вход + идет от Терминал «W», вниз в правый нижний угол, а затем вверх к терминалу «Z». Отрицательный вход идет от клеммы «X» и выходит через клемму «Y». Смотри что случилось? Одним щелчком переключателя полярность меняется на противоположную. какая приложения у этого есть? Во-первых, электрогитаристы используют этот тип переключателя, чтобы поставить один звукосниматель в противофазе с другим, производя тонкий, «ворчливый», «выворачивающийся наизнанку» звук. В «старые времена» до 3 зубцов вилки, выключатели питания на некоторых электрических устройствах, использующих эту коммутацию устройство для переключения полярности в случае, если вилка была в розетке «Неправильный путь». &nbsp &nbsp &nbsp &nbsp &nbsp Еще один важный (хотя и не очень распространенный) использовать, чтобы положить это переключаться между трехпозиционными переключателями, чтобы один и тот же свет можно было переключать с много разных локаций. Ссылаясь на диаграмму 4, если бы A и B и E и F были подключен, лампочка будет выключена. Но теперь подумайте о проводах, идущих от А к D. и C к F. Если их соединения были обратными (A к F, C к D), лампочка включился бы снова. Итак, как бы мы могли изменить полярность этих 2 провода? С помощью переключателя смены полярности ! (См. диаграмму 5 ниже). &nbsp &nbsp &nbsp &nbsp &nbsp Кстати, электрики в очередной раз застрял у нас с другим неправильным названием, назвав это «4-позиционным» переключателем. Видишь что за 4-позиционный переключатель? Это переключатель DPDT, подключенный для реверсирования фазы. без открытых двух нижних клемм (они не должны быть). Если вы можете купите 4-позиционный переключатель, отлично. Если нет, вы знаете, как сделать это правильно? &nbsp &nbsp &nbsp &nbsp &nbsp Кроме того, вам не нужно ограничивать себя использованием только одного 4-позиционного переключателя. Если бы вы были прикрепите второй 4-позиционный переключатель к клеммам Y и Z 9-го1223 первый переключатель на клеммы W 2 и X 2 из второго переключателя , вы можете включить тот же свет с 4-го места. (См. Диаграмму 6). Или вы можете добавить 5-й или 6-й переключатель и т. д. Разве это не впечатляющий научный проект? Удачи с проектом !!! Вернуться на главную страницу Авторское право © 1999 — 1728 программных систем

   Подключите выключатель света и розетку в одной коробке — решение для проводки

   ByKrystal M

   Часы

   Обновлено: 5 августа 2022 г.

   Обычно в домашних и офисных розетках выключатель света прикрепляется к розетке. Как это связано?

   Горячий провод пропущен через выключатель к свету. Выключатель находится в коробке. Точно так же источник горячей проволоки также проходит параллельно через выходное отверстие. Таким образом, выключатель и розетка соединены в одной коробке с разным назначением.

   Давайте изучим практическую демонстрацию подключения выключателя света и розетки в одной коробке здесь, в этой статье ниже.

   Что такое выключатель света и розетка?

   Простая версия выключателя, которую мы используем дома или в офисе, называется выключателем света. А вилка, в которую мы подключаем наши шнуры питания, называется розеткой.

   Рис. 1: (а) Выключатель света. (b) Розетка

   Как работает выключатель света и как он подключен?

   Выключатель света работает путем отключения и включения цепи. Когда цепь размыкается, свет гаснет. И когда переключатель включен, цепь замыкается, поэтому включается свет.

   Рис. 2: Принципиальная схема выключателя света в цепи

   Как показано на рис. 2, подключение выключателя легко понять. Переключатель обычно размещается между источником и проводом устройства.

   В состоянии включения цепь замкнута и по ней протекает ток. В выключенном состоянии цепь разомкнута и по ней не может течь ток.

   Что такое клеммы в розетке?

   Розетки в домах или офисах могут быть двухконтактными или трехконтактными. В обоих из них общий горячий провод и нейтральный. Но в 3-х контактных розетках есть дополнительный провод заземления.

   Я покажу вам 3-контактную розетку. Так что вы можете иметь представление об обоих типах.

   Рис. 3: Клеммы розетки

   Как подключить выключатель и розетку в одной коробке?

   Для этого мы должны объединить рис. 2 и рис. 3. Я покажу вам систему проводки с нарисованной от руки схемой.

   Рис. 4: Схема подключения выключателя света и розетки в одной коробке

   Процедура:

   Шаг 1: Откройте розетку и ослабьте клеммные винты.

   Шаг 2: Подсоедините «горячий», «нейтральный» и «земля» к соответствующим клеммам розетки, как показано на рис. 4.

   Шаг 3: Возьмите еще один красный провод. Подключите его между горячей клеммой розетки и любой клеммой выключателя.

   Шаг 4: Подсоедините другой провод к другой клемме выключателя к линейной клемме лампочки, как показано на рисунке.

   Шаг 5: Соедините нейтральную клемму светильника с нейтралью источника.

   Шаг 6: Затяните винты и закройте выпускную коробку, как раньше.

   Вот и все. Ваша установка готова к использованию. Разве это не легко? Да, теперь вы знаете основную тему сетапа. Вы можете изменить его в соответствии с вашими потребностями. В следующих разделах я покажу вам некоторые альтернативные и часто используемые настройки.

   Как подключить несколько розеток и ламп к одной цепи?

   Всякий раз, когда нам нужно добавить несколько розеток, мы должны добавлять их параллельно. Поскольку в каждой розетке должно быть одинаковое напряжение, это правило необходимо запомнить. Давайте посмотрим на схему подключения.

   Рис. 5: Схема подключения выключателя света и нескольких розеток в одной коробке

   Процедура:

   Как вы уже видите, принцип подключения аналогичен предыдущему. Единственным изменением является добавление нескольких розеток. Это основной закон электротехники, который заключается в том, что для поддержания одинакового напряжения вы должны добавить розетки параллельно.

   В этом случае после подключения первой розетки необходимо соединить все земли остальных розеток с землей первой. То же самое относится к горячему и нейтральному проводу.

   Как подключить несколько розеток к одной цепи?

   Чтобы сделать это просто, нам просто нужно удалить выключатель света из цепи. Мы можем добавить больше точек, если мы хотим.

   Рис. 6. Схема подключения нескольких розеток в одной коробке

   Что следует помнить?

   При использовании нескольких розеток необходимо помнить об определенных вещах. Like-

   • Несколько розеток означают большее количество подключений устройств. Что приводит к большему потреблению тока или протеканию по основному проводу розетки. Таким образом, токовая нагрузка проводов должна быть проверена перед использованием.
   • Использование проводов с меньшей допустимой нагрузкой по току может привести к расплавлению проводов или возгоранию.
   • Поскольку в ограниченном пространстве имеется несколько розеток, необходимо проверить отсутствие утечек изоляции проводов. В противном случае в коробке могут быть короткие замыкания.
   • Так как в соединительных клеммах розетки несколько проводов. Обязательно плотно затяните винты после подключения проводов.

   Необходимые меры предосторожности:

   При работе с электрическими приборами всегда соблюдайте следующие меры предосторожности:

   • Всегда выключайте главный выключатель или, по крайней мере, автоматический выключатель в помещении, в котором вы работаете.
