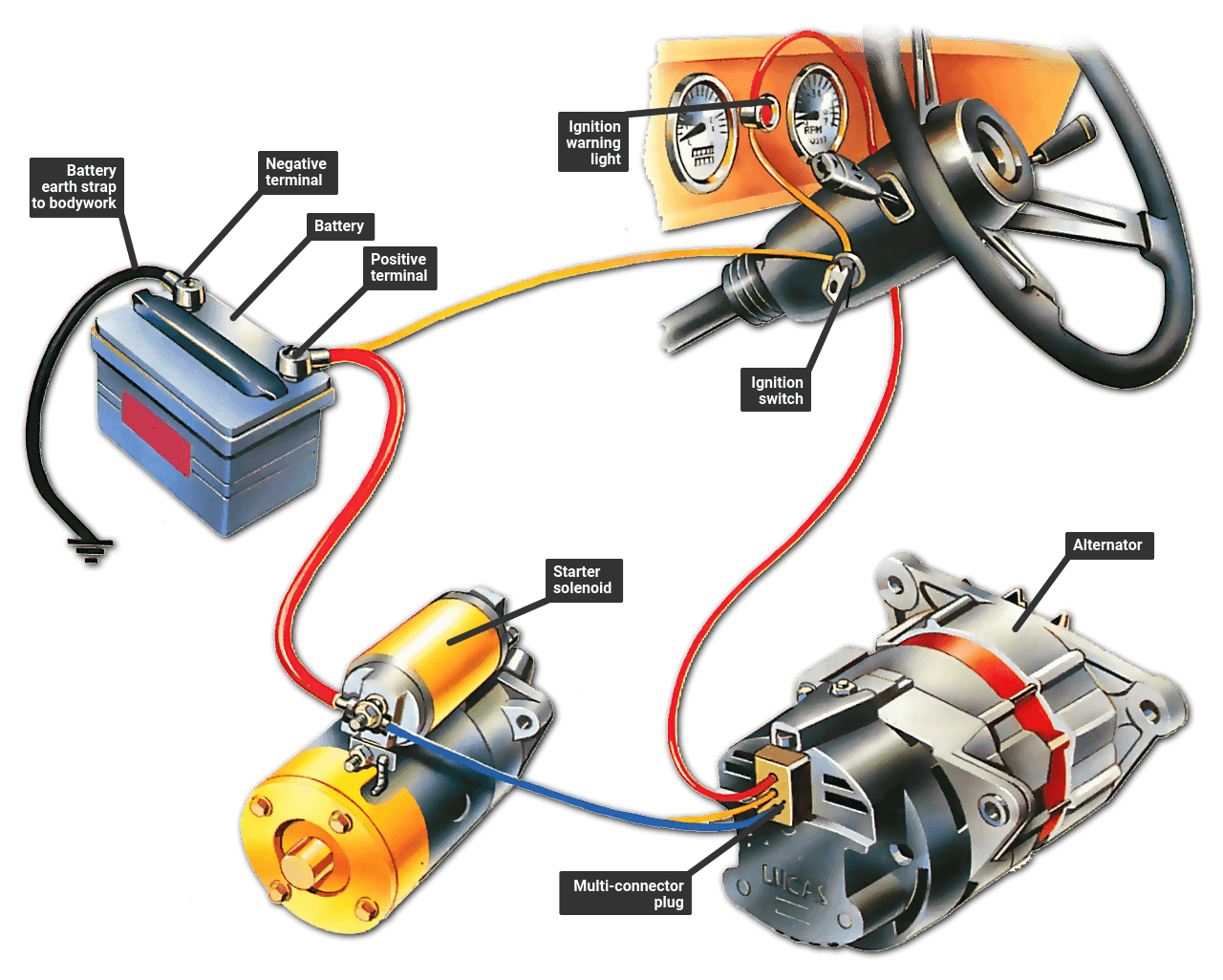

Общая схема электрооборудования автомобиля

Электрооборудование современного автомобиля представляет собой сложную систему, состоящую из множества взаимосвязанных элементов. Рассмотрим основные компоненты, входящие в общую схему электрооборудования:

• Аккумуляторная батарея — основной источник электроэнергии при неработающем двигателе
• Генератор — вырабатывает электроэнергию при работающем двигателе
• Стартер — электродвигатель для запуска основного двигателя
• Система зажигания — обеспечивает воспламенение топливовоздушной смеси
• Система освещения и сигнализации — фары, габаритные огни, указатели поворота и т.д.
• Контрольно-измерительные приборы — спидометр, тахометр, датчики и указатели
• Дополнительное электрооборудование — стеклоочистители, обогрев стекол, аудиосистема и др.

Все эти элементы соединены между собой проводкой и образуют единую электрическую систему автомобиля. Как правило, используется однопроводная схема, где в качестве второго провода («массы») выступает кузов автомобиля.

Источники электроэнергии в автомобиле

Главными источниками электроэнергии в автомобиле являются аккумуляторная батарея и генератор. Рассмотрим их подробнее:

Аккумуляторная батарея

Аккумуляторная батарея выполняет следующие функции:

• Питание стартера при запуске двигателя
• Питание потребителей при неработающем двигателе
• Стабилизация напряжения в бортовой сети

Как правило, в легковых автомобилях используются свинцово-кислотные батареи напряжением 12 В и емкостью 40-100 А·ч. Срок службы аккумулятора составляет 3-5 лет.

Генератор

Генератор вырабатывает электроэнергию при работающем двигателе. Его основные задачи:

• Питание всех потребителей электроэнергии
• Зарядка аккумуляторной батареи

Современные автомобильные генераторы представляют собой трехфазные синхронные машины с выпрямителем. Их мощность обычно составляет 600-2000 Вт.

Система пуска двигателя

Система пуска предназначена для запуска основного двигателя автомобиля. Ее основные элементы:

• Стартер — электродвигатель постоянного тока
• Тяговое реле — для включения стартера
• Замок зажигания

При повороте ключа зажигания замыкается цепь питания тягового реле. Оно втягивает шестерню стартера в зацепление с венцом маховика двигателя и замыкает силовые контакты. Стартер начинает вращать коленвал двигателя до момента его запуска.

Система зажигания

Система зажигания обеспечивает воспламенение топливовоздушной смеси в цилиндрах бензинового двигателя. Существует несколько типов систем зажигания:

• Контактная система
• Бесконтактная электронная система
• Микропроцессорная система

Основные элементы системы зажигания:

• Катушка зажигания — для формирования высоковольтных импульсов
• Прерыватель-распределитель — для прерывания тока и распределения импульсов по свечам
• Свечи зажигания — для создания искрового разряда в камере сгорания

Современные системы зажигания обеспечивают точное управление моментом зажигания в зависимости от режима работы двигателя.

Система освещения и сигнализации

Система освещения и сигнализации включает в себя:

• Фары головного света
• Передние и задние габаритные огни
• Стоп-сигналы
• Указатели поворота
• Аварийную сигнализацию
• Подсветку номерного знака
• Противотуманные фары и фонари

Управление осветительными приборами осуществляется с помощью переключателей на рулевой колонке и приборной панели. Современные автомобили оснащаются системами автоматического управления светом.

Контрольно-измерительные приборы

К основным контрольно-измерительным приборам автомобиля относятся:

• Спидометр — показывает скорость движения
• Тахометр — измеряет обороты двигателя
• Указатель уровня топлива
• Указатель температуры охлаждающей жидкости
• Вольтметр или амперметр — контроль зарядки аккумулятора
• Различные контрольные лампы

Современные автомобили оснащаются электронными комбинациями приборов с ЖК-дисплеями, на которые выводится разнообразная информация о состоянии систем автомобиля.

Дополнительное электрооборудование

К дополнительному электрооборудованию автомобиля можно отнести:

• Стеклоочистители и омыватели
• Обогрев стекол и зеркал
• Кондиционер
• Аудиосистему
• Электропривод стеклоподъемников
• Центральный замок
• Охранную сигнализацию

Количество дополнительного электрооборудования постоянно растет, что приводит к усложнению электрической системы автомобиля.

Диагностика неисправностей электрооборудования

Основные признаки неисправностей электрооборудования автомобиля:

• Двигатель не запускается или плохо заводится
• Нестабильная работа двигателя
• Не работают фары или другие осветительные приборы
• Разряд аккумулятора
• Некорректные показания приборов

Для диагностики используются:

• Визуальный осмотр проводки и элементов электрооборудования
• Проверка предохранителей
• Измерение напряжения мультиметром
• Компьютерная диагностика через диагностический разъем

При обнаружении неисправности рекомендуется обратиться в специализированный сервис для точной диагностики и ремонта.

Перспективы развития автомобильного электрооборудования

Основные направления развития электрооборудования современных автомобилей:

• Увеличение доли электронных систем управления
• Внедрение гибридных и полностью электрических силовых установок
• Развитие систем помощи водителю и автономного вождения
• Совершенствование мультимедийных систем и систем связи
• Повышение энергоэффективности всех систем

В перспективе автомобиль будет представлять собой сложный электронный комплекс с минимальным участием водителя в управлении. Это потребует дальнейшего усложнения электрооборудования и повышения его надежности.

Общая схема электрооборудования. Грузовые автомобили. Электрооборудование

Общая схема электрооборудования

Электрооборудование автомобилей представляет собой сложную систему соединенных между собой электроприборово сигнализации, зажигания, предохранителей, контрольно – измерительных приборов, соединительных проводов.

Рис. Принципиальная схема электооборудования автомобиля. 1 – стартер, 2 – аккумуляторная батарея, 3 – амперметр, 4– генератор, 5 – регулятор напряжения, 6 – свеча зажигания, 7 – распределитель, 8 – прерыватель, 9 – катушка зажигания, 10 – контрольно – измерительные приборы, 11 – фара, 12 – переключатель дальнего и ближнего света, 13 – центральный переключатель света, 14 – приборы о свещения, 15и 16 – звуковая и световая сигнализации, 17 – предохранитель.

Наиболее важными в этой схеме являются приборы энергоснабжения, зажигания, контрольно – измерительные приборы, сигнализация и освещение.

Для питания всех электроприборов автомобильного оборудования используется источник питания с напряжением 12 В (у автомобилей КамАЗ – 24В), при постоянном токе.

У автомобиля есть два источника питания – аккумулятор и генератор, к аккумулятору подключаются приборы электороборудования, потребляющие большой ток и имеющие кратковременный период действия (прикуриватель, стартер), а также приборы аварийной сигнализации – переносные лампы, звуковой сигнал. Остальные приборы подключают к генератору, если они работают длительное время и потребляют ток малой мощности.

В автомобилях применяют однопроводную систему – вторым проводом служит металлические части автомобиля. Потребители энергии подключены к источнику питания параллельно, поэтому включение или выключение одного из них происходит автономно и абсолютно безболезненно для других потребителей.

Ток идущий от аккумулятора проходит через амперметр 3 (кроме звукового сигнала и стартера). Ток необходимый для зарядки аккумуляторной батареи 2, от генератора 4 также направляется через амперметр.

Для соединения всех приборов электрооборудования применяют провода низкого напряжения марки ПГВА, в полихлорвиниловой изоляции и различные по площади поперечного сечения.

Для удобства монтажа и ремонтопригодности их соединяют в жгуты, применяют изоляцию различного цвета. На концах проводов предусмотрены наконечники под винтовой зажим или штекерное соединение. При замене приборов электрооборудования соединение электрических проводов необходимо выполнять в строгом соответствии с монтажной схемой электрооборудования данного автомобиля.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Схемы электрооборудования

Категория:

   Машины для укладки асфальта

Публикация:

   Схемы электрооборудования

Читать далее:

Схемы электрооборудования

Электрические системы на дорожных катках и асфальтоукладчиках предназначены для дистанционного запуска и остановки двигателя, а также слежения за режимом его работы с рабочего места машиниста; освещения с помощью осветительных приборов в ночное время фронта работ и дороги при транспортировании колесных машин своим ходом на большие расстояния в общем потоке транспорта; звуковой сигнализации во время работы и при транспортировании.

Кроме этого, на асфальтоукладчиках электросистемы служат Для дистанционного управления и автоматического поддержания ровности покрытия, для обеспечения работы системы обогрева выглаживающей плиты, выключения питателей и винтовых конвейеров.

Система электрооборудования дорожных катков — однопроводная, отрицательные (—) зажимы источников тока и потребителей соединены с корпусом катка «на массу». Ток в сети постоянный с номинальным напряжением 12 В.

Рекламные предложения на основе ваших интересов:

Электропроводка включает в себя следующие цепи: зарядки аккумуляторных батарей; питания стартера от аккумуляторных батарей; питания осветительных приборов; питания звуковой сигнализации; питания пускового подогревателя.

В состав электрооборудования катков входят следующие приборы: стартер, генератор, пусковой подогреватель двигателя, реле-регулятор, аккумуляторная батарея, звуковой сигнал, осветительные фары, контрольный элемент, фонарь освещения приборной доски, указатели температуры и давления масла двигателя, амперметр, включатель массы, переключатель фар.

Схема электрооборудования катков представлена на рис. 109, В системе использован один генератор и две аккумуляторные батареи напряжением 12 В на 195 А-ч каждая.

Система запуска двигателя включает в себя стартер, свечу подогрева с дополнительным резистором, трехпозиционный выключатель свечи подогрева и реле стартера.

Рис. 109. Схема электрооборудования катков: 1 — выключатель, 2 — аккумуляторная батарея, 3 — реле блокировки, 4 — генератор переменного тока, 5 — контрольная лампа, 6 — амперметр, 7 — реле-регулятор, 8 — фонарь освещения, 9 — указатель температуры масла, 10—,переключатель света, 11 — фара, 12 — контрольный элемент, 13 — кнопочный выключатель, 14 — сигнал, 15 — преобразователь температуры масла, 16 — дополнительный резистор, 17 — свеча подогрева, 18 — выключатель свечи подогрева, 19 — реле стартера, 20 — стартер

Включение стартера — дистанционное с помощью трехпозицион-ного выключателя.

Двигатель запускают в такой последовательности. Перед запуском двигателя необходимо минусовый провод аккумуляторной батареи соединить с корпусом катка с помощью выключателя. При этом должна загореться контрольная лампа. Поворотом выключателя в первое положение (до появления легкого сопротивления) замыкают цепь питания свечи подогрева и одновременно подготовляют цепь включения тягового реле стартера. Через 15—30 с, когда контрольный элемент свечи накалится до ярко-красного цвета, выключатель переводят во второе положение.

Во втором положении выключателя вводится добавочный резистор и ток от аккумуляторной батареи протекает в обмотку реле стартера. Последняя срабатывает и через свой замыкающий контакт включает тяговое реле, которое вводит шестерню стартера в зацепление с фланцем маховика двигателя. Одновременно замыкается силовой контакт реле в цепи стартера и он включается. Как только начинает работать двигатель, реле автоматически отключает стартер. При угловой скорости вращения вала двигателя 600—750 об/мин напряжение генератора становится достаточным для срабатывания реле блокировки, которое через свои размыкающие контакты отключает реле стартера. В свою очередь реле стартера отключает тяговое реле и стартер отключается. Одновременно теряет питание вспомогательная обмотка реле блокировки, которая служит для устранения зуммирования, и гаснет контрольная лампа.

Пневмоколесные катки в отличие от катков с гладкими металлическими вальцами при перебазировании можно транспортировать по дорогам своим ходом, в общем потоке транспорта. Поэтому к их приборам освещения, звуковой и световой сигнализации предъявляют требования, как к транспортным машинам. Катки оснащают габаритными огнями и световой сигнализацией указателя поворота, а также звуковой сигнализацией.

На самоходных пневмоколесных катках ДУ-29 и ДУ-31А наружное освещение включает в себя две передние и две задние фары с лампами накаливания. Включение задних фар производят выключателем, расположенным на щитке приборов внизу, справа. Кроме задних фар сзади катка установлены также два задних габаритных фонаря и два указателя поворота. Рядом с передними фарами с левой и правой сторон размещено по одному габаритному фонарю.
В средней части щитка приборов расположен переключатель, предназначенный для включения двух передних фар, габаритных фонарей и задних осветительных приборов. Указатели поворота (правые или левые) включаются после переведения соответственно в левое или правое положение переключателя, установленного на щитке приборов. Здесь же размещена кнопка выключателя подачи звукового сигнала.

На асфальтоукладчиках ДС-1, ДС-126 и ДС-94 принципиальные электрические схемы, относящиеся к системе запуска двигателя и контроля за его работой, а также большая часть их электроаппаратуры, однаковы с электросхемами и аппаратурой, применяемой на дорожных катках. Системы обогрева выглаживающей плиты, выключения питателей и винтовых конвейеров, а также дистанционного управления и автоматического поддержания ровности покрытия на асфальтоукладчиках собирают по отдельным самостоятельным схемам и подключают к общей электросхеме машины. Принципиальная схема системы обогрева выглаживающей плиты, выключе.-ния питателей и винтового конвейера и включения гидрораспределителей системы автоматического регулирования ровности укладываемого слоя показана на рис. ПО. Напряжение в электрической сети 24 В. Для получения этого напряжения используют генератор постоянного тока.

Рис. 110. Принципиальная электрическая схема системы подогрева выглаживающей плиты и выключения питателей и винтовых конвейеров:
1 генератор, 2 — реле-регулятор, 3 — жидкостный дизельный подогреватель, 4 — блок защиты, 5 — выключатель, 6 — электромагнитный клапан, 7 — переключатель двигателя, 8 — резистор, 9 — выключатель свечи, 10 — контрольная спираль, 11свеча накаливания, 12 —-электродвигатель, 13 — переключатели, 14 — электромагниты, 15 — конечные выключатели

Для запуска подогревателя ПЖД-44 необходимо: – включить электродвигатель 12 в положение «Работа» на 10—15 с; выключатель электромагнитного клапана должен быть
в положении «Продув»; – выключателем включить свечу накаливания; – при этом контрольная спираль должна накалиться до ярко-красного цвета; – по истечении с перевести выключатель из положения «Продув» в положение «Работа» и переключатель режима работы электродвигателя в положение «Пуск»; – при начале усиления пламени в котле подогревателя отпустить рычажок выключателя свечи и перевести переключатель электродвигателя в положение «Работа».

Электрическая система асфальтоукладчиков, предназначенная для дистанционного запуска двигателя, освещения фронта работ, а также для звуковой и световой сигнализации работает при напряжении 12 В. Принципиальная электрическая схема асфальтоукладчика ДС-48 показана на рис. 111. Приборы электрооборудования асфальтоукладчиков, так же как и на катках, соединены по одно-проводной системе.

Рис. 111. Принципиальная схема электрооборудования асфальтоукладчика ДС-48:
1 — генератор, 2 — реле-регулятор, 3 — блок сигнализации остановки питателей и концевых выключателей, 4 — сигнализация поворота передних колес, 5 — стартер, 6 — аккумуляторная батарея, 7, 15 — задний и передний фонари, 8, 16 — задняя и передняя фары, 9 — указатель поворота, 10 — выключатель массы, 11 — звуковой сигнал, 12 — лампы освещения щитка при,-боров, 13 — прерыватель указателя поворота, 14 — центральный переключатель света

В электрической системе автоматического поддержания ровности покрытия «Стабилослой-1» установлено напряжение 24 В + 15%, род тока — постоянный до 5 А. В системе «Стабилослой-2» напряжение 12 В.

Схема внешних соединений электрической системы автоматического устройства поддержания ровности покрытия показана на рис. 112. Питание подводится к блоку управления, который связан с преобразователем поперечного уклона, преобразователями продольного профиля и электромагнитами гидрораспределителей.

Рис. 112. Схема внешних соединений электрической системы автоматического регулирования ровности покрытия:
1 — кнопки ручного управления, 2 — блок управления, 3 — преобразователь поперечного уклона, 4,7 — правый и левый щуповые преобразователи продольного профиля, 5 — щуп, 6 — электромагниты гидрораспределителей

Рекламные предложения:

Читать далее: Расположение и устройство электрических приборов

Категория: — Машины для укладки асфальта

Главная → Справочник → Статьи → Форум

Общая схема электрооборудования — Энциклопедия по машиностроению XXL

Общая схема электрооборудования двигателя внутреннего сгорания (фиг. 1) включает а себя генератор Г с регулятором напряжения PH (изображён условно) аккумуляторную батарею Б стартер СТ, представляющий собой сериесный электромотор постоянного тока, и потребителей — аппарат батарейного зажигания БЗ, измерительные приборы с электрической передачей показаний манометр М, термометр Т и их датчики ДМ и Л 7V лампы, /7 и др. Стартер включается только при запуске двигателя на несколько секунд и питается от батареи, которая до запуска двигателя является единственным источником электрической энергии остальные потребители работают длительно (всё время работы двигателя) и на принципиальной схеме, служащей для расчёта  [c.288]
Термометры и сигнализаторы температуры, применяемые на автомобилях, являются электрическими приборами. Они имеют датчик и указатель, электрически связанные между собой и включенные в общую схему электрооборудования.  [c.179]

ЭЛЕКТРООБОРУДОВАНИЕ АВТОГРЕЙДЕРА 16. Общая схема электрооборудования  [c.77]

Общая схема электрооборудования автомобиля Москвич-412 приведена на рис. 71, по которой можно проследить электрические цепи (пути тока) к отдельным потребителям и источникам тока, что необходимо для нахождения возможных неисправностей в электрических цепях приборов.  [c.107]

Потребители тока можно разделить на две группы приборы, включенные на длительное время (приборы системы зажигания, лампочки фар, контрольно-измерительные приборы), и приборы, включаемые на короткое время (стартер, звуковой сигнал, приборы световой сигнализации). Из общей схемы электрооборудования можно видеть, что ток к любому из длительно рабо-  [c.84]

На принципиальной схеме размещение изображенных приборов не соответствует расположению их на моторной коляске. Однако все клеммы приборов соединены на схеме точно так, как на коляске, и поэтому если из монтажной схемы или непосредственно на коляске не видно, как провода соединяют приборы, то установить это поможет общая схема электрооборудования.  [c.87]

Общая схема электрооборудования автомобиля  [c.169]

В общей схеме электрооборудования автомобиля кроме отдельных приборов можно выделить группы приборов, образующих самостоятельные системы и имеющие свои схемы соединений, входящих в систему приборов. Общая схема электрооборудования автомобиля делится на следующие системы 1 — система электроснабжения, 2 — система пуска, 3 — система зажигания, 4 — система наружного и внутреннего освещения, 5 — система световой сигнализации, 6 — система звуковой сигнализации,  [c.169]

Выделите на общей схеме электрооборудования автомобиля группы приборов, образующих самостоятельные системы.  [c.176]

ОБЩАЯ СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ АВТОМОБИЛЯ  [c.4]

Основные данные по сигналам и реле включения сигналов приведены в табл. 122 и 132. Включение сигналов в общую схему электрооборудования показано на полных схемах электрооборудования.  [c.371]

Общая схема электрооборудования самоходной установки СУ-76М.  [c.47]

Общую схему электрооборудования автомобиля, трактора, комбайна можно подразделить на несколько отдельных схем зажигания, пуска двигателя, источников тока, освещения и сигнализации, звукового сигнала и схему контрольных приборов.  [c.3]

Схема включения аппаратов батарейного зажигания в общую систему электрооборудования машины показана на фиг. 47, 48.  [c.312]

Как правило, для питания приборов автомобильного электрооборудования используется постоянный ток напряжением 12 или 24 В. Все приборы подключаются параллельно с источниками тока и между собой. Ввиду того, что основные элементы автомобиля изготовлены из металла, являющегося проводником электрического тока, на автомобилях применится однопроводная схема системы электрооборудования. Вторым проводом являются металлические детали автомобиля, называемые корпусом (массой). Общая принципиальная схема электрооборудования приведена на рис. 59. В настоящее время на большинстве автомобилей с корпусом соединены отрицательные полюса источников тока.  [c.75]

Для общей ориентировки в расположении и включении приборов электрооборудования на рис. 71 изображена полная схема электрооборудования автомобиля.  [c.133]

Расположение электрооборудования на кранах главных троллейных проводов и токоприемников, пунктов подключения электродвигателей для передвижения крана, поворота кабины, подъема груза и грейфера, изменения вылета стрелы, конечных выключателей и др. Расположение приборов контроля и управления движением крана в кабине. Схема расположения электрооборудования крана. Общая схема электрического управления краном, ее назначение, разбор схемы.  [c.521]

На рис. 41 представлена принципиальная схема электрооборудования моторной коляски. Из общей схемы видно, что она состоит из схемы соединения источников тока (зарядной цепи), схем зажигания освещения, световой и звуковой сигнализации, включения контрольных приборов и схемы цепи стартера.  [c.84]

Схема электрооборудования автомобиля Для общей ориентировки в расположении и включении приборов электрооборудования на рис. 62 приведена принципиальная схема экранированного электрооборудования автомобиля ГАЗ-66. 142  [c.142]

Основной системой пуска двигателей В2, применяемых в бурении, является электрическая. Электрическая система дизелей буровых установок Уралмаш объединена в общую схему с сохранением комплекта оборудования каждого дизеля. Комплект электрооборудования каждого дизеля состоит из электрогенератора, реле-регулятора, стартера, пускового реле, блока предохранителей, устройств и приборов распределения, регулирования и контроля. Общими для всех дизелей являются стартерный выпрямительный агрегат и аккумуляторные батареи.  [c.280]

Каждый элемент схемы электрооборудования либо имеет свой кожух, либо закрывается общим кожухом для нескольких элементов. Прикосновение к кожуху аппарата, случайно оказавшемуся под напряжением, очень опасно для жизни человека. Если же корпус аппарата соединить с землей, то прикосновение к нему неопасно.  [c.88]

В качестве примера на фиг. 27 приведён общий вид агрегатного станка с расположением электрооборудования. Монтажная и принципиальная схемы этого станка даны на фиг. 28 и 29.  [c.161]

Электрическая схема (см. рис. 63) цепи защиты выполнена с помощью реле РЭО-401, сгруппированных в Два блока. Размыкающие контакты Р61 и Рб2 блоков включены последовательно е катушкой КЛ линейного контактора. Катушки реле РД РЗ, Р4, Р5, Р6, Р7 включены в две фазы статорной цепи каждого электродвигателя. В третью фазу включена катушка реле Р2, общая для всех электродвигателей. Увеличение тока сверх допустимых значений в цепи электродвигателя вызовет срабатывание соответствующего реле. При этом разомкнется контакт блока (Рб1 или Рб2), в котором это реле установлено, отключится катушка КЛ и разомкнувшиеся главные контакты линейного контактора отсоединят электрооборудование крана от внешней сети.  [c.122]

Принципиальная схема представляет схему электрических соединений, выполненную в развернутом виде. Она отражает работу автоматического устройства и управления. Принципиальная схема является основной схемой электротехнической части проекта. Она дает общее представление об электрооборудовании, о характере и содержании управления является источником для составления монтажных схем, разработки конструктивных узлов, выполнения монтажа и составления спецификаций. По принципиальной схеме осуществляется проверка правильности электрических соединений при монтаже и наладке электроавтоматики. От качества разработки схемы зависит слаженная и четкая работа механизмов, производительность оборудования и его надежность в эксплуатации.  [c.71]

К техническому заданию должны быть приложены необходимые чертежи общий вид с размещением основного электрооборудования, кинематическая и пневмогидравлическая схемы, циклограмма, а также другие чертежи, поясняющие работу механизмов или агрегатов.  [c.72]

Для большинства башенных кранов принята единая схема защиты, при которой питание электродвигателей осуществляется через общий линейный контактор. Б цепь катушки линейного контактора последовательно включают контакты защитных устройств (реле, конечных выключателей и т. д.). Если нормальные режимы работы электрооборудования нарушаются, срабатывает соответствующее защитное устройство, размыкая своим контактом цепь катушки линейного контактора.  [c.125]

Общие схемы электрооборудования. Для общей ориентировки в расположении и включении приборов электрооборудования на рис. 39 приведена полная схема электрооборудования автобуса ЛАЗ-695М. При нахождении по общей схеме цепей отдельных приборов электрооборудования необходимо всегда следовать по на-  [c.133]

Общие схемы электрооборудования. Для общей ориентировки в расположении и включении приборов электрооборудования на рис. 76 приведена полная схема электрооборудования автобуса ЛАЗ-695Е. При нахождении по общей схеме цепей отдельных приборов электрооборудования необходимо всегда следовать по направлению тока, т. е. от положительного зажима источника тока по соединительным про Водам к потребителю, а затем по массе к отрицательному зажиму источника.  [c.155]

Включение отдельных аппаратов электрооборудования в общую схему электрообор) до-вания машины иллюстрировано на примере грузового автомобиля ЗИС-150 (фиг. 47) послевоенного выпуска.  [c.327]

Все элементы реле-прерывателя смонтированы на общей печатной плате и заключены в пластмассовый пылезащитный кожух. Для подключения к схеме электрооборудования автомобиля на крышке имеются две штекерные колодки восьмизажимная для автомобиля и четырехзажимная — для прицепа. Реле-прерыватель состоит из задающего устройства-генератора импульсов тока требуемой частоты и длительности исполнительного механизма — электромагнитного реле К1, коммутирующего ток ламп указателей поворота и боковых повторителей реле К2 контроля исправности сигнальных ламп автомобиля и реле КЗ контроля сигнальных ламп прицепа. Металлокерамические контакты реле KI коммутируют ток силой до 30 А, достигаемый в момент включения ламп.  [c.263]

Т1ля соединения всех приборов и агрегатов электрооборудования автомобиля в общую схему применяются провода низкого напряжения марки АОЛ, ГОСТ 974-47, а для соединения аккумуляторной батареи АСОЛ и АМГ сечением 35 лш .  [c.411]

Для соединения всех приборов и агрегатов электрооборудования автомобиля в общую схему применяют провода низкого напряжения марки ПГВА (ГОСТ 9751—61) с полихлорвинило-вой изоляцией. Для удобства монтажа и защиты проводов от механических повреждений они соединены в пучки хлопчатобумажной оплеткой.  [c.283]

Более компактно в сравнении с рубильником выглядит пакетный выключатель (рис. 20), широко применяемый в схемах электрооборудования станков. Пакетный выключатель состоит из набора наложенных друг на друга однополюсных элементов (контактов), управляемых общим валиком. Контакты каждой секции либо замыкаются, либо размыкаются при повороте валика. Наибольшее число однополюсных элементов — семь. Првмышлен-ностью выпускаются одно-, двух- и трехполюсные пакетные выклю-  [c.54]

Электрооборудование машин для зачистки и стопирования плиток включается в общую схему блокировки и управления работой пресса электроприводы этих машин выключаются одновременно с пуском пресса.  [c.208]

Монтаж электрооборудования выполняется по однопроводной схеме, в которой ко всем потребителям электрической энергии подходит только один провод, а в качестве второго провода используется металлическая масса машины. Такая схема соединения уменьшает расход проводов, упрощает конструкцик) приборов и электрическую схему машины в целом. Электрическая проводка выполнена таким образом, что провода от клемм различных приборов чаще всего уходят в общую оплетку. При таком способе проводки трудно проследить, как проходит провод, где он выходит из пучка и к клемме какого прибора должен присоединяться. Разобраться в этом помогает развернутая схема электрооборудования.  [c.3]

Кинематическая схема машины представлена на рис. 41, а общий вид — на рис. 42. Несущей деталью является станина 1, на верхлей строганой поверхности которой установлена шпиндельная коробка 21. Внутри станины смонтированы пр иводной электродвигатель 2 и исполнительные механизмы программирующего и нагружаюш его устройства, а также элементы электрооборудования.  [c.73]

На фиг, 56 дан общий вид, а на фиг. 57 — кинематическая схема четырехрезцового автомата модели 112-М. предназначенного для изготовления деталей диаметром до 12 мм и длино.й до 130 мм. Автомат состоит из следующих основных узлов основания с приводом / станины с распределительны, (у правляющим) валом 2 шпиндельной бабки 3 супорта с люнетом 4 Еехаиизма. подачи материала 5. В самостоятельные узлы можно также выделить систему охлаждения и электрооборудование.  [c.66]

При обнаружении коротких замыканий в электрических цепях лифта наибольшие трудности вызывает поиск неисправностей в цепях управления. Рационально производить поиск места пробоя электропроводки и электрооборудования после разбйвки электрической схемы лифта на две части по расположению — на электропроводку и электрооборудование, расположенное в шахте лифта — с одной стороны, и на электропроводку и электрооборудование, расположенное в машинном помещении. В то же время электропроводку и электрооборудование в щахте лифта следует разбивать на отдельные участки, узлы и общие шины с параллельно под-  [c.128]

Проект установки лифта в двух экземплярах (куда входят чертеж установки лифта принципиальная электрическая схема описание электрической схемы схема внешних соейине-ний электрооборудования спецификация электрооборудования чертежи общих видов и основных узлов лифта, а также быстро-изнашивающихся деталей).  [c.142]

---

Электрические схемы станков с ЧПУ

Работа современного металлообрабатывающего оборудования, в особенности станков с ЧПУ и гибких производственных систем на базе ЭВМ немыслима без создания схем нового электрооборудования со значительно улучшенными показателями.

В соответствии с Единой системой конструкторской документа­ции схемы электрооборудования станков подразделяются на:

• структурные, определяющие основные части электрооборудования, их состав и взаимосвязь;
• функциональные, разъясняющие определенные электрическиепроцессы, протекающие в отдельных узлах или во всем электрообо­рудовании станка;
• принципиальные, определяющие полный состав элементов и свя­зей между ними и, как правило, дающие детальное представление о принципах работы электрооборудования;
• соединения (монтажные), показывающие, как и с помощью чего соединяются составные части электрооборудования и элементы, а также места их присоединения и ввода;
• подключения, показывающие внешние электрические связи;
• расположения, определяющие относительное расположение сос­тавных частей электрооборудования, а также проводов, жгутов и кабелей.

Рис. 1.1. Принципиальная электрическая схема силового электрооборудования станка

где: М1 — двигатель привода шпинделя, М2 — двигатель транспортера стружки, МЗ — двигатель насоса охлаждения, М4 — двигатель ускоренного переме¬щения, М5 — двигатель привода подач.

Все электрические схемы выполняются без соблюдения масштаба и действительного расположения отдельных элементов.

В состав основной технической документации станков чаще всего включаются принципиальные электрические схемы и схемы располо­жения электрооборудования.

На принципиальной схеме изображаются все элемен­ты электрооборудования для осуществления и контроля заданных процессов. Обычно силовые цепи размещают слева и выделяют жир­ными линиями, а цепи управления — справа и выделяют более тон­кими линиями. При составлении схемы полагают, что электрообору­дование находится в отключенном положении. Элементы, входящие в состав электрооборудования, показывают условно, и каждый из них имеет свое позиционное обозначение, составленное из букв (напри­мер, электродвигатель—М) и порядкового номера (М1, М2,…).

Пример выполнения электрической принципиальной схемы силового электрооборудования станка приведен на рис. 1.1.

На схемах расположения элементы и устройства, относящиеся к электрооборудованию, изображаются в масштабе, а соединительные провода и кабели — упрощенно одной линией.

Схемы расположения электрооборудования выполняются как для станций и пультов управления, электрошкафов, так и для станков и их отдельных механизмов. На рис. 1.2 показан пример выполнения схемы расположения элементов электрооборудования на панели станции управления. На схе­ме указывают размеры пане­ли, ориентировочные рас­стояния между элементами, их габаритные размеры, на­значение которых объясня­ется их позиционным обо­значением.

Необходимо отметить, что чтение схем современ­ного электрооборудования станков довольно затрудни­тельно. Это связано с тем, что в них наряду с тради­ционными электромеханиче­скими устройствами (элек­тродвигателями, пускателя­ми, контакторами, реле и т. д.) имеются сложные средства автоматики, вычи­слительной техники и другая микроэлектронная аппарату­ра, содержащая в себе огро­мное количество элементов.

Хотя электрооборудова­ние различных групп станков имеет много общего — элек троприводы, защита,блокировки, системы управления различается сво­ими особенностями для разных станков, которые рассмотрены ниже.

Рис. 1.2. Схема расположения элементов электрооборудования на панели станции управления

План электрооборудования. Схемы. Список материалов и работ.

Все строительные работы предусматривают утверждённый план размещения электрооборудования. Самый лучшый вариант для подрядчика это утверждённый заказчиком проект или рабочая документация. Проект разрабатывается по техническому заданию  заказчика с учётом всех правил и норм безопасности.

Проект содержит:

• электрическую схемы рспределительной сети груповых сетей
• план расположения осветительного электрооборудования
• план расположения силового электрооборудования и его прокладки
• система уравнивания потенциалов
• спецификация оборудования.



Частный дом требует более простого подхода по проектированию по с равнению с промышленными объектами. Владелецу строения поставщик электроэнергии выделяет строго определённую мощность по разработанным техническим условиям — 5 кВт для подключения одной фазы и 15 кВт для подключения трёх фаз. Используя выделенный лимит необходимо планировать все работы по электрике. Как правило для подключения 1-й фазы в техничечких условиях по присоединению к сети проект не требуется.

Клиент самостоятельно или с помощью нашего инженера отмечают места размещения розеток, выключателей, светильников — это выглядит примерно как на рисунке

 Для удобства работы с клиентом мы переводим схему клиента в чертеж где указаны все магистрали — освещение, силовая. Использование условных обозначений и точного размещения электрооборудования, согласно тебованиям клиента позволяет точно выполнить все работы.



Для удобства разработки плана проведения работ делаем чертёж 3D

Однолинейная схема

План подключения уравнивания потенциалов



 После утверждения плана размещения электрооборудования, мест прокладки магистралей и распределительного щита необходимо подобрать оборудование.



Схема электрооборудования автомобиля Мазда 323

Принципиальные схемы электрооборудования, на Mazda 323 1985-1993 г. в. Рулевой механизм расположен слева от двигателя и соединен с рулевыми рычагами посредством тяг. Некоторые модели оснащены гидроусилителем руля. Тормозная система состоит из главного торомозного цилиндра, тормозного усилителя, дисковых тормозов передних колес и барабанных тормозов задних колес. У некоторых моделей дисковые тормоза установлены также и на задних колесах. В зависимости от модели Mazda 323 с 10/89 г. вып. может быть оснащена антиблокировочной системой ABS.

Обращения с электросхемами

    Если требуется найти неисправность в электрической системе или дополнительно установить электрооборудование, не обойтись без схемы, изображающей протекание тока и кабельные соединения. Соответствующий контур тока должен быть обязательно замкнут, иначе ток не будет протекать. Например, не достаточно, когда к плюсовой клемме фары напряжение прикладывается, а контур на контакте массы не замкнут. Поэтому кабель массы батареи соединен с кузовом. Однако этого соединения с массой недостаточно, и соответствующий потребитель имеет непосредственно провод массы, чья изоляция, как правило, имеет черный цвет. В отдельные контуры тока могут быть встроены выключатели, реле, предохранители, измерительные приборы, электромоторы или другие электрические элементы. Чтобы иметь возможность подключать эти приборы правильно, отдельные кабели имеют разные цвета.

1 — символ

2 — одноцветный кабель

3 — черный

4 — кабель с полосками

5 — белый (цвет кабеля)

6 — красный (цвет полоски)

Одиночные буквы обозначают одноцветный кабель.

Пример:

В — черный. У двухцветных кабелей первая буква указывает на основной цвет кабеля, вторая буква указывает на цвет полоски.

Пример:

w/r обозначает белый кабель с красной полоской. Состоящая рядом буква в скобках служит для обозначения соответствующего кабельного жгута.

Пример:

(f) — передний кабельный жгут в панели приборов и в правом двигательном отсеке.

Цветовые коды кабелей Код Цвет
l синий
b черный
br коричневый
dl темно-синий
dg темно-зеленый
g зеленый
gy серый
lb светло-серый
lg светло-зеленый
n бежевый
o оранжевый
p розовый
r красный
pu пурпурный
t бежевый
w белый
y желтый
v фиолетовый

combi комби
def размораживатель
diesel автомобили с дизельным двигателем
ecu прибор управления двигателем
egi электронная система впрыска
egr возврат отработавших газов
elec электрический
f спереди
fl спереди слева
fr спереди справа
f/b управление
f/i вентиль впрыска
gen генератор
h/d отопитель/размораживатель
heat отопитель
hi дальний свет
ig зажигание
illumi освещение
int привод с интервалами
j/b коробка предохранителей
lh слева
lo ближний свет
m/t механическая коробка передач
nc нормально замкнут (замыкатель)
no нормально разомкнут (размыкатель)
off выключен
on включен
p/s сервоуправление
r сзади
rh справа
rl сзади слева
rpm об/мин = оборотов в минуту
rr сзади справа
sq квадратные миллиметры
sw выключатель
temp температура
v вольты
vol объемы
w ватты

Расположение штекеров центральной электрики на Mazda 323

jb-01 внутреннее освещение, люк
jb-2
прикуриватель, радиоприемник, электрическое наружное зеркало, цифровые часы, освещение, обогрев заднего стекла
jb-3 задний стеклоочиститель, омыватель, фонари дверей, фонари освещения багажника, обогреватель заднего стекла, задние габаритные огни, указатели поворота, внутреннее освещение
jb-4 задние габаритные огни, стоп-сигналы, звуковой сигнал, центральное запорное устройство, электрический стеклоподъемник
jb-5 управление двигателя, отопитель, кондиционер, управление автоматической коробки передач, фонари заднего хода, задний стеклоочиститель, омыватель, задние габаритные огни, указатели поворота
jb-6 подача тока acc, ig
jb-7 приборный щиток, управление автоматической коробки передач, сигналы поворотов, центральное запорное устройство, боковые габаритные огни, фонари освещения номерного знака, подогрев сидений, задний стеклоочиститель, омыватель
jb-8 освещение замка зажигания, задний стеклоочиститель, омыватель, обогреватель заднего стекла
jb-09 электронный прибор управления

Построение электросхем на Мазда 323

1 — обозначение токового контура
2 — внутренний код обозначения схемы
3 — ток протекает в направлении стрелки
4 — экранированный кабель
5 — контур продолжается на другой схеме под номером 6
6 — символ штекера
7 — код цвета кабеля (символ жгута кабелей)
8 — номер соединения массы
9 — код штекера
10 — эксплуатационное состояние выключателя

Расположение реле

1 — реле времени обогревателя заднего стекла
2 — реле обогревателя заднего стекла
3 — реле убирающихся фар (хэтчбек)
7 — не занято
9 — прерыватель сигналов поворота
10 — реле времени запирания дверей
11 — проверочное реле стоп-сигналов
12 — реле звукового сигнала
13 — реле подогрева сидений

Mazda 323  1987 г. выпуска

Схема системы зарядки

Карбюраторные двигатели 1,3 л 1,5 л серия B — схема

Указатели и сигнальные лампы — электросхема

Схема стеклоочистителей и стеклоомывателей

Регулировка освещения — схема на Мазда 323

Передние габаритные огни. Фары. Фонари освещения номерного знака. Задние габаритные огни — эл.схема

Мазда 323 модель 1991 г. выпуска

Инжекторный двигатель. План прокладки кабелей — схема

Дизельный двигатель. План прокладки кабелей — электросхема

Зарядная система — схема

Стеклоочиститель и стеклоомыватель. Очиститель фар — эл.схема

Задние противотуманные фонари — схема на Мазда 323

Эл.схема наружных зеркал

ЭЛЕКТРОСХЕМА MITSUBISHI OUTLANDER — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ


   Электросхемы полноприводного пятиместного внедорожника Mitsubishi Outlander — первая часть. Схемы в высоком качестве и на русском языке. Лучше рассмотреть нужный фрагмент электросхемы можно кликнув на кртинке и увеличив её, нажав на значок над изображением. Под каждой схемой приводится цоколёвка разъёмов соединителей данного модуля. Здесь показаны другие узлы электрооборудования Mitsubishi Outlander. Сборник предназначен для самостоятельного поиска и устранения неисправностей с электроникой и проводкой джипа Мицубиси Аутлендер. Однако для более сложного ремонта необходимо обратиться в СТО.

Схема расположения проводных жгутов и электропроводки

Блок предохранителей расположенных в салоне Mitsubishi Outlander

Блок предохранителей расположенных в моторном отсеке авто

Название и обозначение предохранителей



Электрооборудование  Mitsubishi Outlander — схема соединения стартера и замка зажигания

ЭБУ двигателя, стартер и катушка зажигания авто

Схема принципиальная регулятора напряжения и генератора

Управляющее реле двигателя Mitsubishi Outlander

Иммобилайзер и другие модули автомобиля

Схема реле топливного насоса

Электросхема диагностического разъёма Митсубиси Аутландер

Инжекторы и управляющее реле двигателя — подключение

    РЕМОНТ АВТОЭЛЕКТРОНИКИ           ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ



Электротехнический план 101: основные сведения об электрическом плане

План нарисован в определенном масштабе и представляет собой схему или списки из нескольких шагов. Он показывает все детали ресурсов и времени для достижения цели. Так что же такое план по электрике ? Давайте кратко обсудим это с его целью и множеством примеров. Если вам это интересно, продолжайте читать.

Что такое план электрооборудования?

Электрический план иногда называют электрическим чертежом или схемой подключения.Это тип технического чертежа, который обеспечивает визуальное представление и описывает схемы и электрические системы. Он состоит из символов и линий, которые демонстрируют клиентам электрический дизайн инженера. Короче говоря, электрическая схема описывает положение всех электрических устройств.

Электрический чертеж может включать в себя все эти важные детали, описанные ниже:

• Соединение электрических проводов и других частей системы
• Подключение к системе различных компонентов и приспособлений
• Линии электропередач с такими данными, как размер, напряжение, номинал и емкость.
• Силовые трансформаторы, а также их обмоточные соединения
• Главные выключатели, выключатель и выключатели с предохранителями
• Другое необходимое оборудование, такое как солнечные панели, батареи, генераторы, кондиционер и т. Д.

Источник изображения: cadpro.com

Цели и преимущества электрического плана

Цели электрического плана

Зачем нужен электрический план или чертеж? Вы, должно быть, думаете, зачем тратить деньги на точный план электроснабжения. Цели электрического плана заключаются в следующем:

• Эти чертежи жизненно важны для документирования, передачи информации и поиска и устранения неисправностей в ваших энергосистемах на месте.
• Точные и обновленные чертежи обеспечивают соответствие вашего здания всем нормам кодекса.
• План охватывает все аспекты. Основное внимание уделяется таким областям, как освещение, электроника, бытовая техника и т. Д.
• Также учитывается структура здания. Например, если в здании есть перила, лестницы или другие компоненты, соответствующие изменения будут внесены.
• Это инструмент для тщательного планирования, поскольку он дает подробное представление об электрической и проводной системе вашего здания.
• Он помогает распределять мощность по различным приборам и оборудованию за счет точной работы и установки элементов.

Преимущества электрического плана

• В плане подчеркиваются все потенциальные риски для быстрого внесения поправок до возникновения какого-либо существенного ущерба.
• Это помогает обеспечить безопасную, эффективную и бесперебойную работу вашей системы.
• План электроснабжения экономит время, избегая задержек и проблем. Черновик точно определяет все, чтобы предотвратить опасные ситуации; таким образом, это помогает профессионалам выполнять свою работу вовремя.
• Это также экономит деньги, потому что никому не хочется тратить больше денег, чем они уже имеют. Черновик включает в себя все детали, такие как длина провода, тип кабелей и другие детали, которые вам понадобятся для завершения вашего проекта. Таким образом, вам не придется тратить значительную сумму денег на ненужные вещи.
• Электрический план предотвращает травмы, поскольку он точно определяет все предполагаемые области здания, которые могут нанести вред технику.

Как составить электрический план?

Отличная электрическая планировка значительно добавляет эстетичности и уюта зданию. На чертеже должны быть указаны типы приспособлений, местоположения, кабели, переключатели и проводные устройства. Однако электрическая схема может выглядеть пугающей и сложной, но это не так.Это указатели, которые следует помнить при составлении плана электроснабжения.

Шаг 1. Знайте свой макет

Либо используйте программное обеспечение, либо миллиметровую бумагу, чтобы нарисовать в масштабе разные комнаты. Обязательно укажите такие элементы, как шкафы, прилавки, плита, кровать и другие различные символы.

Шаг 2. Планируйте заранее

После завершения макета сосредоточьтесь на электрическом плане.Проводка проходит через потолки, стены и пол, прежде чем они будут оштукатурены, выложены и закреплены.

Шаг 3. Используйте внутреннюю планировку в качестве отправной точки

Вокруг выходов и входов разместите вентилятор, выключатели переменного тока и свет. Теперь разместите электрические розетки возле прилавков и столов. Затем решите, где разместить большую технику, такую ​​как телевизор, компьютер, стиральная машина, принтер и т. Д.

При составлении электрического плана задайте себе несколько вопросов:

• Могу ли я разместить переключатели в удобном месте?
• Электрическая нагрузка на всей цепи в порядке?
• Достаточно ли я размещаю легкодоступные емкости?

Шаг 4. Изучите свой план

Когда вы закончите с макетом, распечатайте его и пройдитесь по дому, держа его в руках. Так как нет стен и электричества, расположение можно легко изменить; поэтому представьте, что вы включаете и подключаете электроприборы. Это позволит вам разместить выключатели и розетки в лучших местах.

Используйте EdrawMax Online для создания PFD

● Чтобы создать свой электрический план, откройте EdrawMax Online (https://www.edrawmax.com/online/) на своем компьютере и перейдите в раздел «План здания »> «План электрооборудования и связи ».

• Если вы щелкните значок +, вы будете перенаправлены на пустую страницу; Либо щелкните любой шаблон в галерее, чтобы открыть его в редакторе, после чего вы сможете начать работу с готовым шаблоном.

● Чтобы создать электрическую схему с нуля, используйте библиотеку символов. Перетаскивайте символы, чтобы создать план. Добавьте окна, двери, свет, выключатели и электрические розетки. Кроме того, вы можете изменить его размер с помощью инструментов редактирования и масштабирования.

● По завершении сохраните или экспортируйте рисунок.

Советы по составлению электрических планов

Вот несколько советов, которые следует учитывать при составлении электрического плана.

1. Подумайте о расстановке мебели

Очень важно спланировать, как вы собираетесь расставить мебель, потому что у вас будет представление, где вы собираетесь разместить выключатели света и электрические розетки.Большинство людей совершают эту ошибку и в конечном итоге помещают их в неудобные места.

2. План дополнительных торговых точек

Ремонт может истощить значительную сумму денег. Допустим, вы хотите приобрести боковые настольные лампы, потолочные светильники для кухни и т. Д. Вы можете купить это не сейчас, но, возможно, через несколько месяцев или год спустя. Наличие этих дополнительных электрических розеток избавит вас от множества неприятностей. Таким образом, сейчас очень важно спланировать и другие устройства.

3. Используйте различные типы источников света

Убедитесь, что вы используете разные типы освещения, чтобы правильно осветить ваш дом, например, акцентное освещение, окружающее освещение и рабочее освещение.

Бесплатные шаблоны электрических планов

Вот несколько шаблонов, которые вы можете бесплатно использовать для создания своего электрического плана.

План электропроводки дома — Создайте план электрического жилья с помощью этого шаблона.На нем показано расположение ламп, розеток и переключателей, а также их подключение.

Щелкните здесь, если хотите мгновенно загрузить этот шаблон!

Электротехнический план офиса — Этот шаблон от SmartDraw позволит вам настраивать и редактировать, а также поможет вам создать электрический чертеж за считанные минуты.

Щелкните здесь, если вы хотите отредактировать этот шаблон прямо сейчас.

План электропроводки подвала — Если вы хотите начать быстро, используйте этот шаблон электрического плана подвала и спроектируйте его в соответствии с вашими требованиями.

Щелкните здесь, если хотите скачать и отредактировать прямо сейчас.

Схема электрооборудования палаты пациента — С помощью этого шаблона легко создайте свой план электрооборудования палаты пациента.

Щелкните здесь, чтобы мгновенно настроить и отредактировать этот шаблон.

Basic Electrical Plan — это настраиваемый шаблон, который вы можете легко загрузить и распечатать.Быстро создавайте свои высокоуровневые электрические планы.

Щелкните здесь, чтобы загрузить и использовать этот шаблон прямо сейчас!

С чего начать проектирование электроустановки?

Проектирование / перепроектирование электроустановки

Анализ мощности всегда должен стоять на первом месте в ваших задачах при проектировании электроустановки. Это позволит подобрать источник (источники) в соответствии с целью установки, предполагаемым использованием цепей и приемников, которые будут поставляться.

С чего начать проектирование электроустановки?

Исходя из этого знания потребляемой мощности , выбранных требований к обслуживанию и выбранного источника, затем может быть выполнено следующее:

• Определение условий для защиты людей,
• Расчет поперечных сечений проводов ,
• Защита для каждого уровня установки, и
• Выбор соответствующих электрических устройств и оборудования.

Анализ и расчеты мощности должны выполняться от нисходящего к восходящему, а также от восходящего к нисходящему (рис. 1).

Рисунок 1 — Расчет от нисходящего к восходящему и от восходящего к нисходящим

Содержание:

1. Анализ нагрузок
   1. Диаграмма фактической мощности
   2. Косинус ϕ или коэффициент смещения
   3. Происхождение и природа гармоник
      1. Ток гармоники и гармоники напряжения
      2. Элементы, генерирующие гармоники
      3. Последствия и эффекты гармоник
   4. Практическое включение искажающей мощности D
   5. Компенсация реактивной мощности
2. Расчет токов
   1. Коэффициент использования Ku (также называемый коэффициент нагрузки)
   2. Фактор совпадения или коэффициент разнесения Kc (иногда пишется Ks)
3. Расчет мощности в соответствии с типами нагрузки
4. Мощность источника
   1. Источники питания

1.

Анализ нагрузок

Нагрузки, питаемые электроустановкой, могут быть различных типов в зависимости от бизнеса: движущая сила, регулируемые блоки управления, освещение, информационные технологии, отопление и т. Д.

В зависимости от конкретного случая электрические рабочие параметры (фазовый сдвиг, КПД, переходные процессы, гармоники и т. д.) будут другими. Рассматриваемая мощность не ограничивается простым считыванием значения в ваттах.

Необходимо учитывать реактивную мощность (индуктивные нагрузки), а также мощность искажения (нагрузки, потребляющие несинусоидальный ток), которые могут иметь существенное отрицательное влияние на энергоэффективность рассматриваемых приемников.

Наблюдение, которое приведет к «компенсации» этих ненужных и невосполнимых потерь, которые также являются дорогостоящими, с использованием таких мер компенсации, как конденсаторы или фильтры.

Все электрические приемники потребляют полной или полной мощности S (выраженной в вольт-амперах или ВА), равной произведению U × I. Эта же единица измерения используется для выражения мощности генератора или трансформатор должен иметь возможность питания.

Но, как следует из названия, эта мощность только кажущаяся и не обязательно используется оптимальным образом.

Часть его не производит работы или тепла. Это реактивная мощность Q (выраженная в реактивных вольт-амперах или ВАР), которая в основном связана с намагничиванием магнитных цепей.

За эту потерянную энергию обычно выставляет счет поставщик электроэнергии, и это вызывает дополнительные токи, которые необходимо учитывать при определении размеров установки.

Нелинейные нагрузки (те, которые потребляют несинусоидальный ток, который не является отражением напряжения) требуют введения дополнительной концепции потерь, называемой искажающей мощностью D , которая в дополнение к ненужной потребляемой мощности , ввести реального «загрязнения» электросети .

Вернуться к содержанию ↑

1.1 Фактическая диаграмма мощности

В электрической цепи, состоящей из нескольких приемников, через которые проходят синусоидальные токи:

• Общая потребляемая активная мощность P (Вт) равна арифметической сумме активной мощности, потребляемой каждым устройством
• Полная потребляемая реактивная мощность Q (VAR) равна алгебраической сумме реактивной мощности, потребляемой каждым устройством
• Полная мощность никогда не должна складываться алгебраически.Полная кажущаяся мощность S рассчитывается на основе квадратичной суммы P и Q:

и опционально:

Вернуться к содержанию ↑

1,2 Косинус ϕ или коэффициент смещения

До недавнего времени нагрузки были более или менее линейно, т. е. потребляемый ток был синусоидальным и отражал приложенное напряжение, даже если они были в противофазе.

Поэтому cos ϕ часто сравнивали с коэффициентом мощности, и их часто путали, хотя это совершенно разные характеристики.Cos ϕ характеризует временной сдвиг синусоидальных сигналов (характеризуется угловым смещением на векторной диаграмме), тогда как коэффициент мощности представляет собой отношение значений активной и полной мощности .

Это сравнение, которое не было математически неверным, больше не может проводиться, поскольку современные нагрузки (электронные блоки питания, компактные люминесцентные лампы и т. Д.) Часто нелинейны и потребляют новую форму мощности, известную как мощность искажения или гармоническая мощность. , что cos ϕ не выражает.

Если нагрузки не являются синусоидальными, что почти всегда имеет место в современных установках, косинус ϕ не следует путать с коэффициентом мощности .

Рисунок 2 — Треугольник мощности

Фазовый сдвиг между P и S может отличаться от фазового сдвига между U и I из-за введения искажающих нагрузок. Поэтому мы будем использовать коэффициент мощности, равный λ = P / S .

Tan ϕ (tanϕ = P / Q) будет использоваться для расчета реактивной компенсационной мощности.

Активная мощность P и реактивная мощность Q суммируются. Вычисляется сумма S полной мощности.

Рисунок 3 — Сумма S полной мощности

Вернуться к содержанию ↑

1.3 Происхождение и природа гармоник

В электрических сетях формы сигналов напряжения и тока не являются чисто синусоидальными. Это искажение связано с наличием нагрузок с нелинейными характеристиками. Эти нагрузки потребляют несинусоидальных токов , вызывая искажение волны тока.

Чем больше количество нелинейных приемников, тем выше искаженные токи и тем более заметным влияние на волну напряжения вызывает ухудшение качества распределяемой энергии.

Вернуться к содержанию ↑

1.3.1 Гармоники тока и гармоники напряжения

Есть два типа гармонических волн: волна тока и волна напряжения. Изначально устройства с нелинейными цепями искажают основной ток и генерируют гармонические токи.

Эти токи, циркулирующие в установке, имеют перекрестных импедансов и вызывают гармонические напряжения . Это общее гармоническое искажение волны напряжения, которое будет использоваться для определения степени загрязнения установки.

С другой стороны, это измерение общего гармонического искажения волны тока, которое используется для обнаружения источников, являющихся источником этого загрязнения.

Искаженная волна математически представлена ​​«основной» волной с частотой 50 Гц , на которую накладывается определенное количество синусоидальных волн, каждая с частотой, кратной частоте основной волны.Эти волны называются гармоническими волнами. Они идентифицируются по порядку (целое число), которое представляет собой отношение между их частотой и основной частотой.

Они определяются своей амплитудой по отношению к основной волне.

Порядок = гармоника / фундаментальный

Для количественной оценки и представления этих явлений используется математический расчет, называемый «анализ Фурье» . Это позволяет представить любой периодический сигнал в виде суммы основной волны и дополнительных волн, гармоник, частота которых кратна основной.

Есть гармоники четного и нечетного порядка. Гармоники нечетного порядка часто встречаются в электрических сетях. Гармоники четного порядка компенсируют друг друга из-за симметрии сигнала.

Рисунок 4 — Спектральное разложение сигнала на частоты

Большинство подключенных к сети нагрузок симметричны (текущие полуволны равны и противоположны). Общее гармоническое искажение четного порядка обычно равно нулю.

Трехфазные, сбалансированные, симметричные, нелинейные нагрузки, без подключения к нейтрали, не генерируют гармоник 3-го порядка или любых гармонических порядков, кратных 3.Они компенсируют друг друга в треугольной цепи нагрузки.

Трехфазные, сбалансированные, симметричные, нелинейные нагрузки, подключенные к нейтрали, генерируют гармонических токов 3-го порядка и гармонических токов в нейтральном проводе в порядке, кратном 3 , которые суммируются арифметически. Следовательно, действующее значение нейтрального тока может быть больше, чем у фазного тока, и теоретически может достигать √3-кратного значения тока в одной фазе.

Для устранения перегрузки нейтрального проводника самым простым решением является увеличение поперечного сечения этого проводника (удвоение) от определенного уровня гармонических искажений.

Другим решением может быть использование реакторов с зигзагообразным соединением или фильтров гармоник, настроенных на гармонику третьего порядка.

Наблюдение с помощью осциллографа четко показывает искаженный сигнал, который в некоторых случаях уже не очень похож на синусоидальную волну.

Рисунок 5 — Пример искаженного сигнала и показания измерений гармоник

Вернуться к содержанию ↑

1.3.2 Элементы, генерирующие гармоники

Исторически гармоники (3-го порядка и его кратные) возникали в основном из-за насыщения магнитных цепей и были очень ограниченными. Появление однофазных диодных выпрямителей с конденсаторными фильтрами значительно увеличило уровень гармоник 3-го порядка, , который может достигать 80% от основной гармоники .

Многие современные устройства генерируют гармоники самых разных порядков.

К ним относятся следующие (неполный список):

1. Все устройства с однофазным выпрямленным питанием с последующим переключением (3-й, 5-й и 7-й порядки): телевизоры, компьютеры, факсы, лампы с электронным балластом, и т.п.
2. Однофазные контроллеры мощности переменного тока с изменением угла сдвига фаз (3-й, 5-й и 7-й порядки): блоки переменного управления, контроллеры, пускатели и т. Д.
3. Оборудование, использующее дуги (3-й и 5-й порядки): печи, сварочные и т. Д.
4. Тиристорные выпрямители мощности (5-го и 7-го порядков): источники питания для регулируемых двигателей, печей, ИБП и т. Д.
5. Машины с магнитными цепями, если цепь насыщена (3-й порядок): трансформаторы, двигатели. и др.
6. Устройства управляемого дугового освещения (3-го порядка): лампы с электромагнитным балластом, паровые лампы высокого давления, люминесцентные лампы и т. д.

Гармоники 3-го порядка имеют то преимущество, что они суммируются в нейтральном проводе, что, конечно, увеличивает ток, циркулирующий в этом проводнике, но также значительно ограничивает влияние загрязнения на сеть.

Современные электронные нагрузки генерируют гармоники гораздо более высокого порядка. Обычно измеряются первые 25 и даже первые 50 заказов.

Но некоторые технологии, включающие ВЧ прерывание сигнала, значительно выходят за рамки этого (500-й порядок), создавая новые, очень специфические проблемы измерения.

Рисунок 6 — Искажения из-за гармоник 3-го порядка

Вернуться к содержанию ↑

1.3.3 Последствия и эффекты гармоник

Наличие гармоник в установке имеет последствия, связанные с пиковыми значениями (пробой диэлектрика), среднеквадратичные значения (дополнительное повышение температуры) и частотный спектр (вибрация и механический износ) из-за гармонических волн напряжения и тока.

Эффекты можно разделить на два типа: мгновенные, краткосрочные эффекты и долгосрочные эффекты .

Они оба оказывают экономическое влияние на работу установки вследствие ухудшения энергоэффективности, разрушения определенных устройств, превышения размеров определенного оборудования и возможных производственных потерь.

В краткосрочной перспективе наличие гармоник вызывает, среди прочего:

• Ложное срабатывание защитных устройств
• Нарушение работы слаботочных систем и систем управления и регулирования
• Вибрация и аномальный шум в устройствах потребителей, двигателях и трансформаторы
• Разрушение конденсаторов

В долгосрочной перспективе наличие гармоник имеет в основном тепловой эффект.Перегрузка по току вызывает дополнительное повышение температуры и, как следствие, преждевременное старение оборудования.

В частности, наблюдается следующее:

• Повышение температуры трансформаторов и электрических машин вследствие дополнительных потерь
• Повышение температуры проводников за счет увеличения омических и диэлектрических потерь
• Разрушение оборудования (конденсаторы, выключатели)

Рисунок 7 — Гармоники 3-го порядка в нейтрали

Вернуться к содержанию ↑

1.4 Практическое использование искажающей способности D

Искажающую способность можно рассчитать с помощью уравнения мощности S = √ (P ² + Q ² + D ² ) и применения теоремы Бушро :

S ² = (U × I ₁ × cosφ1) ² + (U × I ₁ × sinφ1) ² + (U ² × I ₂ ² + U ² × I ₃ ² +… + U ² × I ₂ ⁿ )

D трудно вычислить , поскольку оно представляет собой геометрическую сумму мощности, соответствующей каждому из порядков гармоник , для которого должны быть известны как значение, так и собственный угол фазового сдвига.

D ² = U ₁ ² (I ₂ ² + I ₃ ² +… + I ₂ ⁿ ) = U ^{1 2} × I _h ⁿ

Где I _h — действующее значение тока всех гармоник> 1-го порядка

Таким образом, мощность искажения D обычно не рассчитывается. Диаграмма мощности сводится к трем векторам P, Q и S.Часть искажающей мощности D рассчитывается из активной мощности с использованием коэффициента мощности, который будет понижен.

Результирующее увеличение мощности S (ВА) потребует использования источника соответствующего размера. Применение повышающего коэффициента к току I _b в соответствии с полным гармоническим искажением (THD), возможно, может привести к выбору проводов большего размера и, в частности, нейтрального проводника.

В установках с очень высокой составляющей искажений (центры обработки данных, торговые центры и т. Д.) могут быть установлены пассивные или активные фильтры для коррекции искажения сигнала .

Вернуться к содержанию ↑

1.5 Компенсация реактивной мощности

Счет за реактивную энергию обычно выставляется поставщиком энергии. Это также вызывает увеличение тепловых потерь, падение напряжения в конце линии и ограничение доступной активной мощности.

Поэтому важно создать систему компенсации, состоящую из конденсаторных батарей, адаптированных к установке, но, прежде всего, важно сбалансировать установку с точки зрения типов нагрузки и тока, потребляемого на каждой из фаз трехфазной сети. сеть.

Рисунок 8 — Панель компенсации реактивной мощности (фото: comarbenelux.be)

Вернуться к содержанию ↑

2. Расчет токов

Это операция, которая связывает анализ нагрузок с определением мощности источника. Расчет токов также важен для определения проводов и устройств защиты.

В контексте анализа мощности t его расчет учитывает всю установку и ее рабочие условия (коэффициент нагрузки, одновременная работа различных цепей), включая характеристики каждого приемника (КПД, cos ϕ).

Фактический рабочий ток I _B , который используется для расчета шинопровода и защитных устройств, может быть уменьшен путем применения коэффициентов, которые обеспечат наиболее близкое приближение к реальной работе установки и предотвратят превышение номинала.

Это коэффициент использования (Ku) и коэффициент совпадения (Kc) .

И наоборот, фактический ток может быть увеличен на коэффициент η, связанный с КПД (например, двигателей) или коэффициентом смещения (cos ϕ), связанным с индуктивным или емкостным характером нагрузки.

Потребление несинусоидальных токов (гармоник) также может привести к увеличению фактического рабочего тока.

Во всех этих случаях размеры шин и защитных устройств должны быть увеличены для этого увеличения тока, что не соответствует увеличению активной мощности в Вт.

Вернуться к содержанию ↑

2.1 Коэффициент использования Ku (также называется коэффициентом нагрузки)

Нормальное рабочее состояние приемника обычно такое, что потребляемая мощность меньше его номинальной мощности, это концепция коэффициента использования .Это можно проверить, например, для моторизованных приемников, которые могут работать ниже своей полной нагрузки.

Например, в промышленности для двигателей принимается во внимание среднее значение 0,75 . Для освещения и обогрева всегда будет установлено значение Ku = 1 . Для розеток это необходимо оценивать в соответствии с их назначением. Коэффициент использования применяется индивидуально к каждому приемнику или каждой цепи нагрузки.

Фактический рабочий ток I _b для каждой цепи затем будет уменьшен по отношению к теоретическому номинальному току I _B

I _b = I _B × Ku

Уменьшение тока применение коэффициента Ku ни при каких обстоятельствах не позволяет уменьшить размер проводов до .Проводники всегда должны иметь такой размер, чтобы выдерживать номинальный ток I _B , соответствующий току I _a , потребляемому приемником (ами), или максимальному току In защитного устройства, характерного для рассматриваемой цепи.

Вернуться к содержанию ↑

2.2 Фактор совпадения или коэффициент разнесения Kc (иногда пишется Ks)

Не все приемники в установке работают одновременно. Это, очевидно, привело бы к ненужному завышению размеров.

По этой причине коэффициент уменьшения , известный как коэффициент совпадения , может применяться к сумме токов различных приемников (или цепей).

Значение этого коэффициента уменьшения обычно определяется на основе количества цепей, которые могут работать одновременно . Чем больше количество цепей, тем больше расчетный общий ток может быть уменьшен на коэффициент Kc.

В серии стандартов МЭК 60439, которые сейчас пересматриваются, предлагаются общие значения для коэффициента совпадения.

Фактический рабочий ток I _btotal цепи, содержащей набор цепей, равен сумме фактических рабочих токов (I _b1 , I _b2 , I _b3 , I _bn ) каждая из цепей, к которым применяется коэффициент совпадения Kc:

I _btotal = (I _b1 + I _b2 + I _b3 +… I _bn ) × Kc

, который может также записать:

I _btotal = (I _B1 × Ku ₁ + I _B2 × Ku ₂ + I _B3 × Ku ₃ +… I _Bn × Ku ) × Kc

путем интегрирования каждого из факторов KU, специфичных для каждой цепи.

Проводники и защитные устройства цепи, по которой проходит полный ток I _b , могут быть рассчитаны на расчетное значение этого тока. Для теоретической суммы токов I _B этот расчет не требуется.

Практическое применение коэффициентов совпадения в панелях с несколькими уровнями распределения

В большинстве вторичных или оконечных распределительных щитов необходимо распределять трехфазные и однофазные цепи.Некоторые из них могут снабжать приемники напрямую (прямые исходящие линии) или снабжать точки использования или небольшие модульные потребительские устройства.

В этом случае невозможно придерживаться единого правила для определения факторов совпадения.

Рисунок 9 — Практическое применение коэффициентов совпадения в панелях с несколькими уровнями распределения

Следует помнить, что 1-й уровень распределения (см. Диаграмму выше) может быть определен с помощью значений Kc в соответствии со стандартом IEC 60439-1,
, в то время как 2-й уровень распределения может быть определен с помощью значений Kc в соответствии со стандартом IEC 60439-3.

Для 3-го уровня или конечного уровня распределения, который явно не описан в стандарте IEC 60439 , должны применяться коэффициенты совпадения из IEC 60364 , в частности для цепей с розетками на 16 А .

Значения Kc Стандарты МЭК 60439-1, МЭК 60439-3 и МЭК 60364 дают общие значения этого коэффициента. Изготовитель сборки должен учитывать точные условия эксплуатации, чтобы определить и указать коэффициент совпадения для групп цепей и для всей сборки.

Таблица 1

Коэффициент совпадения (Kc) для главного распределительного щита, распределительного щита (промышленное распределение низкого напряжения в соответствии со стандартом IEC 60439-1), если условия нагрузки неизвестны.

Число контуров	Фактор совпадения
2 и 3	0,9
4 и 5	0,8
6–9			0,7	0.6

Таблица 2

Коэффициент совпадения (Kc) для распределительного щита <250A (для коммерческого использования в соответствии со стандартом IEC 60439-3), если условия нагрузки неизвестны.

Количество контуров	Фактор совпадения
2 и 3	0,8
4 и 5	0,7
6 до 9		0,6	0.5

Таблица 3

Коэффициент совпадения (Kc) для вторичных или терминальных ячеек (для использования в жилых помещениях или малых предприятиях) в соответствии со стандартом IEC 60364, раздел 311.3.

908 *) для остальных

Использование		Фактор совпадения
Освещение		1
Электрическое отопление		1 (*)
Комнатное кондиционирование воздуха		1
Розетка (N — количество розеток, питаемых одной цепью)		0.1 + 0,9 / N
Приборы для приготовления пищи		0,7
Подъемники (**) и подъемники	Для самого мощного двигателя	1
	для следующего двигателя	0,75
	0,6

(*) Когда контуры, питающие отопление или водонагреватели, могут быть включены только в течение нескольких установленных часов, можно не потреблять их питание и питание других контуров учитывать одновременно, если вы уверены, что другие устройства не работают одновременно

(**) Принимаемый во внимание ток равен номинальному току двигателя, увеличенному на треть от пускового Текущий.

Вернуться к содержанию ↑

3. Расчет мощности в соответствии с типами нагрузки

Невозможно рассчитать всю мощность одинаково, поскольку они бывают разных типов (резистивная, индуктивная, искажающая).

Потребляемый ток I _a соответствует номинальному току, потребляемому приемником независимо от коэффициента использования и коэффициента совпадения, но с учетом таких аспектов, как КПД (коэффициент η), коэффициент смещения или фазовый сдвиг (cos ϕ ) для двигателей или других индуктивных или емкостных нагрузок .

Для нелинейных (или искажающих) нагрузок необходимо рассчитать квадратичную сумму тока основной гармоники и токов гармоник, чтобы получить фактический среднеквадратичный ток.

Подробный расчет представлен в этой технической статье.

Вернуться к содержанию ↑

4. Мощность источника

Мощность источника обычно может быть намного меньше, чем сумма мощностей всех приемников. Это основная цель анализа мощности.

Определение оптимальной и адекватной мощности источника или источников — это операция , которая может иметь значительные последствия с точки зрения надежности и эксплуатационных затрат .

Обычно это трансформатор высокого / низкого напряжения, для которого необходимо помнить, что малый размер может привести к практически непрерывной работе при полной нагрузке или даже перегрузке, что может вызвать преждевременное старение изоляции, а также риск отключения и более или менее длительная остановка.

С другой стороны, завышение размера влечет за собой чрезмерные затраты и ненужные потери холостого хода . Однако потери под нагрузкой могут быть значительно уменьшены, если длительная нагрузка высока.

Рисунок 10 — Принципиальная схема: расчет мощности источника

Примечания!

• Расчет выполняется путем взятия активной мощности (кВт) различных приемников или оконечных цепей. Чтобы найти потребляемого тока Ia , полная мощность S (кВА) рассчитывается с использованием коэффициента мощности PF .
• Затем каждой из цепей присваивается коэффициент использования Ku, чтобы определить фактический ток использования Ib.
• Внимание, размеры воздуховодов должны соответствовать номинальному току IB, соответствующему Ia.
• Суммируются токи для каждого распределительного щита (или для групп цепей соответственно) путем присвоения коэффициента совпадения Kc.

В приведенном выше примере расчетная мощность составляет 224,9 кВА для тока 326 A . Экономичный выбор меньшей модели (e.грамм. 200 кВА — 275 А) потребует пересмотра расчетных допущений с возможным риском отключения.

Вернуться к содержанию ↑

4.1 Источники питания

Требуемые источники питания могут быть определены на основе критериев определения установки (приемники, мощность, местоположение и т. Д.) И условий эксплуатации (безопасность, эвакуация общественность, преемственность и т. д.).

Это следующие:

1. Основной источник питания
2. Запасной источник питания
3. Источник питания для служб безопасности
4. Вспомогательный источник питания

Рисунок 11 — Стандартная архитектура источника питания

Основной источник питания

Это предназначено для непрерывного снабжения установки.Обычно он поступает из общедоступной торговой сети. Выбор между высоким и низким напряжением осуществляется в соответствии с потребляемой мощностью.

Рисунок 12 — Масляный распределительный трансформатор

Запасной источник питания

Предназначен для замены основного источника питания. Он используется:

• Либо в случае отказа (резервное копирование), либо для поддержания работы (больницы, компьютеры, производственные процессы, пищевая промышленность, военные приложения, розничные супермаркеты и т. Д.))
• Или по экономическим причинам, замена всего или части основного источника питания (опция отключения нагрузки, двухэнергетическая, возобновляемая энергия и т. Д.)

Источник питания для служб безопасности

Это предназначено для поддержания мощности поставка путем подачи необходимой энергии для обеспечения безопасности объекта в случае выхода из строя основного и / или запасного источника питания.

Электроснабжение должно поддерживаться для:

1. Защитные устройства, которые должны срабатывать в случае пожара (минимальное освещение, сигнализация, пожарная сигнализация и безопасность, задымление и т. Д.)
2. Прочие системы безопасности, такие как системы дистанционного управления, телекоммуникации, оборудование, обеспечивающее безопасность людей (лифты, аварийное освещение, операционная и т. Д.).

Они характеризуются способом включения (автоматическим или ручным) и автономной работой.

Вспомогательный источник питания

Предназначен для работы «вспомогательного оборудования» (цепей и устройств управления и сигнализации). Это обеспечивается отдельным источником, который может поступать или не поступать от основного источника питания.

Его независимость придает установке определенную степень эксплуатационной безопасности. Он часто имеет другое напряжение или другой тип от основного источника питания.

Когда он защищен и соответствует определенным критериям (питание, автономная работа и т. Д.), Он может быть похож на источник питания для служб безопасности.

Вернуться к содержанию ↑

Источник: Legrand

Рекомендации по базовой электропроводке в вашем доме и подобных местах

Электропроводка и символы

Электрические символы используются на домашних схемах электропроводки по порядку чтобы показать местоположение, контрольную точку (точки) и тип электрических устройств, необходимых в этих местах.Эти символы, нанесенные поверх плана этажа, показывают розетки освещения, розетки розеток, розетки специального назначения, розетки вентиляторов и выключатели.

Рекомендации по базовой электропроводке в вашем доме и подобных местах (на изображении: пример схемы электропроводки — щелкните, чтобы развернуть)

Пунктирные линии проведены между символами, чтобы обозначить, какие переключатели управляют определенными лампами или розетками.

Для обозначения устройств, используемых в домашней электропроводке, используется довольно много символов, но некоторые из них очень похожи, , поэтому при работе с ними следует проявлять осторожность. !

Рекомендации по прокладке электропроводки вокруг вашего дома или других мест

«Розетка» — это любая точка в электрической системе, где ток выводится из системы для подачи питания на подключенное электрическое оборудование.Розетка может быть одного из двух основных типов: розетка «Розетка» или розетка «Освещение».

Розетка розетки — это розетка, в которой одна или несколько розеток установлены с целью подключения устройств типа «вилка и шнур», а розетка освещения — это розетка, предназначенная для прямого подключения к патрону лампы, светильнику ( осветительный прибор) или потолочный вентилятор.

Также существуют специализированные торговые точки. Они могут быть предназначены для определенного типа оборудования, такого как печь, настенная печь, мусоропровод или другое подобное оборудование.

Как электричество распространяется по дому?

Электроэнергия подается в ваш дом через воздушные или подземные линии электропередач. Перед тем, как попасть в ваш дом, электричество проходит через счетчик ватт-часов, который измеряет количество потребляемой электроэнергии.

Затем он проходит в ваш дом через служебную входную панель (также называемую «центром нагрузки») , где расположены устройства защиты цепи, такие как автоматические выключатели или предохранители.

Дуплексные розетки

Затем электричество распределяется по всему дому с использованием ответвленных цепей для подачи питания на приборы и освещение через розетки , переключатели и приспособления .

Основные рекомендации по прокладке электропроводки вокруг вашего дома

Соответствующее содержание EEP с рекламными ссылками

Консультации — Специалист по выбору | Как спроектировать электрические комнаты

Цели обучения:

• Объясните применимые нормативные требования, включая NFPA 70: Национальный электротехнический кодекс.
• Оцените критерии проектирования для соответствующего размера помещения с электрооборудованием, чтобы удовлетворить текущие и будущие потребности.
• Проанализировать требования для согласования со структурными, архитектурными, противопожарными требованиями и требованиями HVAC.

---

Помещения с электрическими и механическими, электрическими и сантехническими помещениями (MEP) часто остаются второстепенными, когда речь идет о проектировании и планировании зданий, и они либо отнесены к местам, которые остались без внимания, либо считаются нежелательными для других целей планирования.Эта близорукость может иметь неблагоприятные последствия для стоимости, операций и гибкости систем в будущем.

NFPA 70: Национальный электротехнический кодекс (NEC) определяет минимальный объем пространства, необходимого вокруг оборудования для доступа, работы, безопасности и установки кабелепровода. Вместе с фактическими размерами оборудования это определяет общие минимальные требования к габаритам помещения.

Существует три типа общих внутренних электрических пространств, которые учитываются при проектировании нового здания: помещения с основным оборудованием, распределительные магистрали и помещения для местного / филиального оборудования.Должны быть соблюдены требования к рабочему пространству и выделенному пространству. В этой статье будут изложены важные соображения по поводу этих пространств на ранних этапах проектирования здания, поскольку они связаны с типом здания, предполагаемой вместимостью, размером и будущими ожиданиями как от здания, так и от электрических систем.

Рабочие и выделенные помещения

Давайте сначала определим, что отличает рабочее и выделенное пространство в соответствии с заявлением NEC (см. Рисунок 1). Рабочее пространство помогает сохранить чистую рабочую зону вокруг всего оборудования и обеспечивает защиту любых рабочих или людей, находящихся в помещении.Это включает определение минимальных требований к ширине, глубине и высоте рабочего пространства, которые зависят от напряжения и конкретного оборудования. Чем выше напряжение оборудования, тем больше глубина рабочего пространства. Ширина должна быть равна ширине оборудования и составлять не менее 30 дюймов, при этом допускается открывание любых дверей или навесных панелей на полные 90 градусов. Высота должна составлять 6 футов 6 дюймов от пола или высота оборудования, если более 6 футов 6 дюймов.

Стиль и тип конструкции электрооборудования определяют, требуется ли доступ только спереди или также требуется доступ сзади и / или сбоку.Для каждой точки доступа к оборудованию должны быть предусмотрены минимальные рабочие расстояния.

Выделенное пространство — это зона над электрооборудованием. Он предназначен для обеспечения будущего доступа к электрическому оборудованию, защиты электрооборудования от посторонних систем, а также для установки кабелепровода / других кабельных каналов, поддерживающих входящие и исходящие цепи. Требование выделенного пространства относится в первую очередь к распределительным устройствам, распределительным щитам, щитам и центрам управления двигателями.Пространство должно быть равным по ширине и глубине размеру оборудования и простираться от пола до высоты 6 футов над оборудованием (или до несущего потолка, в зависимости от того, что ниже). NEC не допускает в этой зоне никакого оборудования или систем, посторонних для электрической установки.

Область над выделенным пространством может содержать посторонние системы при условии, что надлежащая защита предотвращает повреждение этих систем от капель, утечек или поломок. Однако рекомендуется избегать установки этих систем в электрических помещениях.

В то время как установка оборудования с напряжением более 1000 В обычно осуществляется по одним и тем же принципам, некоторые особенности меняются, требуя дополнительных зазоров вокруг оборудования из-за повышенной опасности, которую создают эти напряжения (см. Рисунок 2). Доступ к этому оборудованию предпочтительно ограничен только теми, кто считается имеющим право там находиться. По этой причине электрическое оборудование следует устанавливать в помещениях или помещениях, предназначенных для этой цели и имеющих контролируемый доступ.

Первый тип помещения, который мы рассмотрим в этой статье, — помещение с основным оборудованием — имеет особые потребности, которые отделяют его от помещений распределения или локальных / филиальных аппаратных.

Помещения основного оборудования

Главное электрическое помещение или пространство служебного входа должно согласовываться с местным электроснабжением (дополнительные сведения об установке проводников и оборудования служебного входа см. В статье 230 NEC «Услуги»). Например, к основным помещениям с оборудованием предъявляются требования, которые определяют доступ к пространству снаружи для обслуживания, ремонта и установки сервисного питателя. Тип установленного оборудования также будет определять требования к помещению.Помещение служебного входа обычно располагается на внешней стене как по кодовым, так и по практическим причинам; это упрощает установку и сводит к минимуму длину проводников служебного входа. Поскольку обслуживающие проводники обычно самые большие на объекте, это может существенно повлиять на стоимость.

Использование дугостойкого распределительного устройства также повлияет на потребность в пространстве. Это оборудование будет выше и может занимать больше места. Инженеры также должны будут учитывать потенциальные выхлопные газы и энергию вспышки дуги, обеспечивая путь для их удаления и снятия нарастания давления внутри распределительного устройства.

Если внешний трансформатор используется для обслуживания здания, фидеры от трансформатора входят в здание и переходят к разъединителю главного служебного входа, обычно это распределительное устройство, распределительный щит или щит. Эти питатели часто проходят под землей в здание через внешнюю фундаментную стену через согласованный проем. Во избежание опор необходимо дополнительное согласование с инженером-строителем.

Высота трубопроводов служебного входа часто не совпадает с уровнем оборудования, к которому они направляются.Дополнительное пространство в виде увеличенной высоты или площади основания обычно требуется для обеспечения успешного перехода и заделки этих трубопроводов и проводников. Сервисные установки, которые требуют установки оборудования среднего напряжения и / или трансформаторов в помещении, потребуют дополнительных элементов, включая больше места, более высокие огнестойкость помещений (согласно статье 450 NEC) и усиленную вентиляцию.

Расположение любого внешнего оборудования также необходимо согласовать с другими архитектурными и ландшафтными элементами.Минимальные разделительные расстояния часто диктуются местными правилами / постановлениями или требованиями к коммунальным службам в отношении близости к экранирующим стенам, ограждениям, растительности, путям выхода или оконным проемам зданий.

Установки генератора

создают дополнительные проблемы, когда дело доходит до определения потребности в пространстве. Факторы шума, запаха и вибрации, влияющие на расположение оборудования в здании. Оборудование следует размещать таким образом, чтобы свести к минимуму неудобства для жителей здания и прилегающей собственности. Во многих юрисдикциях есть особые требования к шуму, который повлияет на размещение оборудования и других компонентов, необходимых для выполнения требований.Увеличение расстояния от этого оборудования до чувствительных зон — один из способов решения проблем, но это связано с дополнительными затратами на фидер и может оказаться более дорогостоящим, чем другие варианты.

Шумоподавление и оборудование, необходимое для удовлетворения особых требований к выбросам, такое как дизельный катализатор окисления, фильтры твердых частиц, резервуары для мочевины и установки селективного каталитического восстановления, имеют значительные финансовые последствия и требуют большого пространства для установки. Агентство по охране окружающей среды США определяет стандарты производительности для стационарных двигателей внутреннего сгорания в 40 CFR Part 60, Subpart III.

Соответствие Уровню 4 по сравнению с Уровнем 2 обычно диктуется желанием владельца использовать генератор для сокращения пиковых нагрузок или для других неэкстренных целей. Крайне важно иметь четкое представление о текущих и будущих последствиях в обеих этих областях с самого начала проекта и тщательно обсудить их с владельцем здания.

Вес генератора и вибрация, возникающая во время его работы, будут влиять на конструкцию здания. Генераторам требуется много вентиляции для охлаждения и сжигания; попадание воздуха в комнату и выход из нее имеет решающее значение и повлияет на размещение.

Что касается хранения топлива, для большинства установок требуется объем топлива, который требует наличия внешнего топливного бака с соединительными топливными линиями. NFPA ограничивает общий объем дизельного топлива внутри зданий до 660 галлонов. Взаимосвязь внешнего бака и генератора также важна для сведения к минимуму требований к перекачке и обеспечения возможности прокладки трубопроводов обратного топлива с самотечным сливом. Для этого топливный бак должен располагаться ниже по высоте, чем генератор.

Прямой доступ снаружи предпочтительнее для обслуживания и тестирования.Все это требует тесной координации с архитектурными, структурными и механическими дисциплинами.

NFPA 110: Стандарт для аварийных и резервных систем электроснабжения требует, чтобы аварийный источник питания (генераторы) для установок Уровня 1 был установлен в отдельном помещении, отделенном от остальной части здания 2-часовой огнестойкой конструкцией. В то время как NFPA 110 позволяет устанавливать оборудование системы аварийного электроснабжения (EPSS; оборудование состоит из всех компонентов от аварийного источника питания или EPS до клемм нагрузки передаточных переключателей) в том же помещении, что и EPS, это рекомендуется хранить их отдельно, чтобы повысить отказоустойчивость системы.Помещения из пенополистирола также подвержены дополнительной пыли, влажности, колебаниям температуры и чрезмерному шуму во время работы, что ограничивает возможность разговора и может отрицательно сказаться на другом оборудовании, если оно расположено в одном месте.

Для критически важных объектов (например, финансовых учреждений, центров обработки данных и аэропортов) и других высокочувствительных установок, использование системы противопожарной защиты сухого типа, системы предварительного срабатывания или другого типа, которая не зависит от установки обычно влажных трубопроводов. настоятельно рекомендуется.В холодном климате это дает дополнительное преимущество, предотвращая замерзание, разрыв труб и потенциальное затопление помещения из пенополистирола.

Распределительные каналы

Распределительные каналы необходимы для соединения всего электрического оборудования и устройств конечных пользователей, и они будут влиять на расположение комнат. Трубопроводы могут быть проложены над оборудованием, под землей или в пространстве под потолком нижнего этажа, хотя воздушным трубопроводам необходимо пространство внутри помещений, чтобы оставить оборудование и перейти по желаемому маршруту к другим частям здания (см. Рисунок 3 ).Маршрутизация фидеров и то, как они входят / выходят из распределительного оборудования, должны быть оценены во время проектирования и подтверждены во время обзора рабочего чертежа, так как это повлияет на конструкцию оборудования и его физические размеры.

Прокладку кабелепровода под землей необходимо согласовать с другими коммуникациями и элементами фундамента / фундамента. Ограничения, которые они накладывают на маршрутизацию, могут повлиять на расположение оборудования в комнате и размер необходимого пространства. Точно так же балки на полу над или под оборудованием могут потребовать смещения трубопровода или смещения оборудования, чтобы обеспечить эффективную установку трубопровода.

Горизонтальные проходы могут определять размещение электрических помещений, поскольку другие элементы здания могут препятствовать этим маршрутам и влиять на установку. Конструкционные балки и большие воздуховоды могут стать препятствием, особенно в тандеме с высокими потолками. Пространства большого объема, такие как спортзалы и атриумы, требуют особой осторожности в отношении того, как трубопровод будет проложен через или вокруг этих областей, особенно когда входной / выходной проход будет ниже по высоте, чем потолок.

Вертикальные стояки обычно устанавливаются одним из двух способов — через шахты (могут потребоваться вытяжные коробки в зависимости от высоты здания и расположения кабелепровода) или штабелированные электрические шкафы.Многоярусные шкафы позволяют проложить автобусный коридор или каналы, распределяющие электроэнергию по всему зданию, через эти пространства для более эффективной и менее дорогостоящей установки. Если эти шкафы построены с перегородками, рассчитанными на 2 часа, многоуровневые помещения могут обеспечить требуемую кодовую защиту цепей для фидеров EPSS и цепей пожарной сигнализации, не прибегая к более дорогостоящим методам подключения.

Аппаратные помещения местных / филиалов

Третий тип помещения, местное / вспомогательное оборудование, часто называют электрическим шкафом (см. Рисунок 4).Распределительные панели, панели распределительных цепей и низковольтные трансформаторы обычно располагаются в этих помещениях и напрямую обслуживают нагрузки конечных пользователей: освещение, розетки и небольшое оборудование. Панели и устройства системы управления освещением (и другие устройства электрической системы) также иногда располагаются в этих помещениях. Учитывая количество изменений, которые происходят в зданиях в течение их срока службы, в этих помещениях всегда следует предусматривать дополнительное пространство на стенах для будущего оборудования.

В многоэтажных зданиях эти пространства должны быть расположены друг над другом.Размещение электрических шкафов внутри здания часто является предметом многочисленных споров и дискуссий с остальной командой дизайнеров. NEC установила ограничения на прокладку трубопроводов и воздуховодов через эти помещения (т. Е. Выделенные пространства). Кабелепровод необходимо вывести из помещения к этажу или обслуживаемой зоне; минимизация длины параллельной цепи помогает избежать чрезмерного падения напряжения и снизить затраты на распределение. Эти помещения должны быть расположены как можно ближе к центру обслуживаемой территории, с разводкой трубопроводов во всех направлениях.

Избегайте особого примыкания к другим элементам здания. Часто шкафы предназначены для размещения рядом с механическими валами, но необходимость вывести из них воздуховоды и / или трубопроводы становится сложной задачей и вступает в противоречие с выделенным пространством для электрического оборудования. Точно так же места рядом с лестницами или лифтовыми шахтами создают другие проблемы и ограничивают прокладку трубопроводов из электрических помещений. Расположение электрических комнат рядом с ними, особенно если они расположены между ними, следует тщательно оценить, чтобы обеспечить достаточно места и гибкости для кабелепроводов.

Требуется дополнительное пространство

Помимо потребностей в рабочем и выделенном пространстве, есть много особых соображений для электрических помещений, которые зависят от строительных программ, а также от внешних пространств, которые напрямую влияют на то, как спроектированы электрические системы. Потребности и ожидания, связанные с офисным зданием, сильно отличаются от потребностей и ожиданий центра обработки данных или больницы в отношении систем распределения электроэнергии. Резервирование и отказоустойчивость важны для объектов критически важного типа.Наводнение из-за стихийных бедствий является ключевым элементом при определении размещения оборудования (NFPA 99: Кодекс медицинских учреждений, глава 6, и NFPA 110, глава 7). Исторически большая часть основного оборудования располагалась в подвалах или (частично) ниже уровня земли, но теперь это оборудование расположено выше ожидаемого уровня наводнения. Это гарантирует непрерывную работу во время и после события.

Критически важные и критически важные для безопасности установки (например, в больницах) требуют дополнительной избыточности, чтобы обеспечить непрерывность бизнес-операций и избежать потенциальной гибели людей или серьезных травм.Для резервирования систем требуется больше места, так как оборудование разделено на разные помещения в разных частях здания. Наличие панелей, которые являются частью системы распределения с резервированием (источники A и B), расположенных рядом или в непосредственной близости друг от друга в одной и той же электрической комнате, значительно снижает ценность предполагаемого резервирования. Резервное оборудование должно быть размещено в помещениях с отдельной оценкой, при этом источники A и распределение должны располагаться отдельно от источников B и распределения.

Дополнительные требования к допуску включают разрешение на перемещение будущего оборудования в комнату или возможность возможной замены того же оборудования. В то время как код может требовать только 3 или 4 фута свободного пространства перед частью оборудования, физические размеры оборудования могут быть больше. Из-за этого единственный способ эффективно удалить и переустановить замену — это оставить площадь, превышающую площадь, занимаемую оборудованием.

Доставка оборудования с внешней стороны здания к его окончательному местоположению не всегда может быть проблемой во время первоначального строительства здания, но, безусловно, будет проблемой в более поздние периоды модификации, добавления или замены оборудования.Возможно, потребуется увеличить весь проход от здания снаружи, включая дверные проемы, из-за высоты или ширины оборудования. Если оборудование расположено на уровне пола ниже или выше уровня, тогда могут потребоваться колодцы, усиленные полы и проход или съемные секции сборки наружной стены.

Ожидается, что здания

прослужат намного дольше первоначальной установки, и тем не менее, будущее развитие и установка трубопроводов редко рассматриваются. Это автоматически предполагает изменение, которое, скорее всего, будет связано с добавлением оборудования и каналов.Это следует учитывать при первоначальном планировании и проектировании системы, включая запасные выключатели, дополнительные распределительные секции и опоры стойки для кабелепроводов увеличенного размера.

Опора всего здания

Соответствующее освещение и уровень освещенности важны для безопасности пассажиров. Необходимо определить потребности в вентиляции и охлаждении с учетом создаваемой тепловой нагрузки. При этом важно помнить о физической защите оборудования, находящегося на улице и под открытым небом. Это может повлечь за собой установку испытанных краш-тестами боллардов или барьеров, например, для защиты оборудования от случайного повреждения транспортного средства.

NEC также требует, чтобы доступ к некоторому оборудованию был ограничен квалифицированным персоналом только в некоторых случаях. Согласно NEC, сюда входят только те, кто обладает навыками и знаниями, связанными с конструкцией и эксплуатацией электрического оборудования, установкой, и прошел подготовку по технике безопасности, чтобы распознавать и избегать связанных с этим опасностей.

Не существует единого метода проектирования электрических систем, и два здания не могут быть одинаковыми. Потребности в электрическом пространстве различаются в зависимости от проекта и здания.Инженеры-электрики и дизайнеры должны учитывать множество факторов при принятии решений, которые приводят к окончательному дизайну. Что наиболее важно, это включает в себя общение и совместную работу с инженерами-механиками, архитекторами, инженерами-строителями и другими людьми, которые участвуют в проектировании зданий, а также координацию электромонтажа с этими другими дисциплинами.

---

Скотт Кеслер — главный инженер и руководитель отдела интеграции в CannonDesign.Он инженер-электрик с опытом работы более 25 лет.

Консультации — Инженер по подбору | Как оптимизировать электрические системы, от проектирования до ввода в эксплуатацию

Даниэль Мендес и Рик Х. Рейберн, PE, NV5, Лас-Вегас 1 апреля 2019 г.,

Цели обучения

• Понимать ожидаемую информацию от чертежей на каждом этапе проектирования электрооборудования.
• Узнайте о процедурах получения этой информации о конструкции.
• Знайте, как реализовать полученную информацию для завершения строительного проекта.

Основная цель электрического проектирования любого здания — обеспечить безопасную, энергоэффективную систему, которая отвечает потребностям клиента и соответствует нормам. Безопасность жизни и сохранение имущества — два наиболее важных фактора при проектировании электрической системы.

NFPA 70: Национальный электротехнический кодекс (NEC), Международный строительный кодекс (IBC), Международный кодекс энергосбережения (IECC), Международный механический кодекс (IMC), Международный кодекс сантехники (IPC), Международный кодекс пожарной безопасности (IFC). ), Международный кодекс по плавательным бассейнам и спа (ISPSC), Международная консультационная служба строительной индустрии (BICSI) и другие различные кодексы содержат правила и положения, отвечающие минимальным требованиям по защите жизни и имущества.Электротехнический проектировщик должен соответствовать этим требованиям, чтобы его конструкция была успешной и соответствующей нормам.

Требования к электросистеме крупных объектов

Ниже перечислены системы и оборудование, которые обычно предоставляются для удовлетворения функциональных требований на крупных объектах:

• Электрооборудование здания.
• Надежные системы распределения электроэнергии (статья 700 NEC: аварийный, статья 701 NEC: требуемый по закону режим ожидания, статья 702 NEC: дополнительный режим ожидания).
• Освещение: внутреннее и внешнее (общее, декоративное, служебное).
• Системы связи: телефон, данные, ТВ.
• Системы пожарной сигнализации.
• Противодымные системы.
• Транспорт: лифты, эскалаторы, движущиеся переходы.
• Кондиционирование и управление помещениями: HVAC, системы автоматизации зданий (BAS).
• Сантехника: системы горячего и холодного водоснабжения.
• Безопасность: электронные системы доступа, охранное ТВ.
• Холодильное оборудование для кухонь.
• Оборудование для обработки пищевых продуктов, столовых и предприятий по приготовлению пищи.
• Молниезащита.
• Специализированные аудио / видео системы для развлечений.

Следующее обычно предоставляется архитектором, ищущим плату за предоставление электротехники для разрешения и строительства. В нашем примере будут следующие параметры:

• Высотный отель в 40 этажей и 3000 номеров.
• Номера будут состоять из трех типов: апартаменты с одним отсеком площадью 450 кв. Футов, апартаменты с двумя отсеками площадью 900 кв. Футов и апартаменты с тремя отсеками площадью 1350 кв. Футов.
• Три внутренние лестничные клетки.
• Лифтовой блок из восьми лифтов, четыре из которых поднимаются на первые 30 этажей, а четыре — на верхние 10 этажей.
• Малоэтажное здание с казино площадью 100 000 кв. Футов с 2 500 игровыми автоматами и 30 настольными играми, такими как блэкджек, кости и т. Д.
• Конференц-зал площадью около 75 000 кв. Футов.
• Предварительная зона площадью около 20 000 кв. Футов.
• Основная кухня площадью около 7500 кв. Футов.
• Буфет площадью около 15 000 кв.м.
• Ресторанный дворик для шести продуктовых магазинов, каждый площадью около 4000 кв. Футов.
• Открытый гараж примерно 6 этажей и 1500 мест.
• Два ресторана площадью 20 000 кв. Футов с кухнями в 6 000 кв. Футов в каждом.
• Небольшой выставочный зал площадью около 35 000 кв. Футов и 800 мест для вечернего музыкального шоу.
• Спортивный бар в центре на 40 мест, площадью около 2500 кв. Футов.
• Спортивная книга площадью 2500 кв. Футов.
• Внутренние офисы, ремонтные мастерские, электрические / механические помещения, центральный завод, коридоры, туалеты для сотрудников и т. Д. Площадью около 400 000 кв. Футов. Это места, которые публика обычно не видит.
• Порт-кофер площадью 3000 кв. М.
• Торговый зал площадью около 60 000 кв. Футов, включая вестибюль. Здесь около 15 магазинов.

Схема этапа проектирования электрических систем

Этап схематического проектирования (SD) устанавливает общую концепцию электрического проектирования, и ожидания от нее могут широко варьироваться от проекта к проекту в зависимости от таких факторов, как смета строительства, сроки, этапы строительства, размер проекта и т. Д. На первом этапе инженеру необходимо предоставить предварительные архитектурные чертежи, чтобы начать процесс проектирования и понять сложность проекта. Список вопросов должен быть сформирован на основе предварительной информации для дальнейшего определения объема.

Список вопросов следует уточнить во время начальной встречи с владельцем, архитектором, инженером-строителем, механиками, электриками, сантехниками, инженерами противопожарной защиты (MEP / FP) и другими профессионалами-проектировщиками. Кроме того, во время этой встречи команда должна рассмотреть предварительные планы этажей, стандарты / требования к проектированию собственника, график проекта и ожидания для каждого из результатов, фаз и пакетов, на которые будет разделен проект.

Типичный крупный объект может включать в себя пакет башни, пакет подиума и пакет гаража.Эти отдельные пакеты позволяют начать связанное строительство до того, как будут завершены последующие пакеты. После участия в стартовом совещании инженер-электрик должен лучше понимать объем проекта и стандарты проектирования владельца. Это должно позволить инженеру разработать предварительный объем работ и разработать основу проектирования (BOD) для проекта.

Первым шагом группы электриков является создание электрических чертежей для пакета SD на основе полученных предварительных архитектурных чертежей.Электрические чертежи должны включать общий план площадки и общие планы этажей башни, подиума и парковочного гаража, которые будут использоваться для координации всех основных электрических помещений и распределения оборудования.

Затем команда потратит некоторое время на изучение стандартов проектирования владельца, чтобы понять требования к питанию для различных областей здания, а затем изучит применимые нормы, включая NEC, энергетические и местные нормы, чтобы определить потребности систем на основе зон застройки. типы размещения.

Планирование проектирования электрической системы для объектов такого размера должно начинаться с определения и изучения размера и характера всей обслуживаемой нагрузки. Это означает оценку нагрузки на основе ватт на квадратный фут и оценку количества других нагрузок и их концентраций по всему зданию. Понимание основных нагрузок / требований к мощности оборудования и их расположения в здании имеет важное значение для выбора рекомендуемых систем распределения.

После того, как на список вопросов координации SD был дан ответ и большинство типов занятости здания было определено на планах, задача инженера-электрика состоит в том, чтобы подготовить приблизительную оценку электрических нагрузок на основе статьи 220 NEC. подключенные нагрузки с факторами спроса, факторами разнообразия и историческими данными. Наш опыт работы с крупными отелями показывает, что трансформаторы, рассчитанные на NEC, составляют 25%, а трансформаторы на подиуме — 35%. Оборудование служебного входа обычно оценивается с нагрузкой от 35% до 45%.Также следует оценить предварительную нагрузку генератора.

После завершения предварительных нагрузок и оценки допустимой нагрузки на коммунальные услуги и распределительное устройство следует разработать предварительную электрическую систему. Однолинейная схема должна включать главное распределительное устройство, понижающие трансформаторы от системы среднего напряжения до распределения 480/277 В, генераторы, автоматические переключатели (АВР), источник бесперебойного питания (ИБП), дополнительные резервные системы, 480 В / 277 В Распределительные щиты V, трансформаторы от 480/277 В до 208/120 В, щиты, питатели, предварительные подключения к чиллерам, приточно-вытяжным установкам, пожарным насосам, водяным тепловым насосам, градирням, лифтам и т. Д.

Электрическая система должна включать топологию, такую ​​как ветви мощности (механические, безопасные для жизни, общего назначения, освещение и т. Д.), А также тщательное планирование будущего увеличения использования электроэнергии. Размеры проводников для фидеров в настоящее время обычно не подбираются, потому что это очень предварительная процедура. Отправьте предварительный план участка с предпочтительной точкой (точками) обслуживания, предварительной однолинейной схемой и расчетными нагрузками координатору сухого коммунального хозяйства или непосредственно обслуживающему предприятию для предварительных работ по обслуживанию собственности.В это время рекомендуется запросить доступные значения тока короткого замыкания у обслуживающей сети.

Инженер-электрик должен предоставить архитектору предварительные схемы расположения электрических комнат для согласования подходящего расположения основного электрического оборудования по всему зданию. Инженер-электрик отвечает за согласование требований к пространству для надлежащей электрической установки в соответствии с требованиями статьи 110.26 NEC. Кроме того, требуемые помещения для размещения электрического оборудования также должны быть в состоянии разместить дополнительное оборудование в будущем.Вес и размеры оборудования оцениваются на этом этапе, чтобы помочь архитектору, инженеру-строителю и инженеру-механику с выходом, структурной координацией и потребностями в охлаждении.

Этап разработки проекта электросистемы

На этапе разработки проекта (DD) основное внимание уделяется и уточняется электрическое проектирование. Архитектор должен предоставить доработанный архитектурный набор чертежей для различных частей объекта. К настоящему времени архитектурные чертежи должны включать в себя увеличенные планы, предварительно отраженные планы потолков для подсобных помещений, кухонь, офисов, туалетов, комнат для отдыха сотрудников и т. Д.Архитектор должен разослать набор DD всем профессионалам в области дизайна, чтобы они продолжили разработку проекта.

Именно в этот ранний период проектировщик электрооборудования должен обратить внимание на необходимость прокладки ряда каналов, структурного усиления для тяжелого оборудования, номинальных характеристик стен электрических комнат (при необходимости), зазоров вокруг электрического оборудования, выходных дверей для электрических комнат, трансформаторов, автобусных магистралей. , кабельные лотки, щиты и распределительные щиты, а также другие предметы, которые могут потребоваться.Когда проект переходит к строительной документации (компакт-диск), получить такие вещи намного сложнее.

Электротехническая группа должна предоставить архитектору и другим консультантам вопросы по координации DD, исходя из ожиданий владельца в отношении электрического проектирования на этом этапе и прогресса других специалистов-проектировщиков в области электрической координации, таких как консультант по кухне.

Целью группы электриков на этом этапе проекта является координация и размещение большей части внутреннего оборудования, освещения, розеток, а также механических, сантехнических и энергетических требований от оборудования, указанного другими консультантами.На этом этапе предусматривается небольшое количество ответвленных цепей, если они вообще есть.

В зависимости от порядка получения информации от других консультантов, команда должна спланировать, на каких областях следует сосредоточиться в первую очередь. Прилагаемые электрические чертежи обычно следующие:

• Электрический защитный лист.
• График (а) осветительной арматуры.
• План (-ы) участка.
• Общий план (и).
• Схема (и) питания.
• План (-ы) освещения.
• Увеличенный план (-ы) электрического помещения.
• Расширенный (-ые) план (-ы) общественного питания.
• Увеличенный (-ые) план (-ы) специального освещения.
• Увеличенный план (-ы) гостевой комнаты.
• Однолинейные схемы.
• Таблицы панелей и диммеров.

Электрооборудование Обложка — Этот чертеж обычно включает в себя указатель, сокращения и условные обозначения электрических символов.

Освещение Спецификация светильников — Включите предварительные спецификации освещения фасада, полученные от консультанта по освещению, если таковые имеются.График работы светильников на заднем дворе будет составлен, так как эти зоны обычно находятся в ведении инженера-электрика.

Участок план — План участка электрооборудования должен включать только схему освещения, основанную на проекте консультанта по освещению, дополненный внутренним освещением участков, недоступных для населения. Например, освещение столбов парковки, пешеходные дорожки и ландшафтное освещение обычно предоставляет консультант по освещению.Также должны быть указаны установленные на зданиях указатели, указатели на объекте и требования к электроснабжению любых водных объектов участка.

Консультант по коммунальному обслуживанию должен помогать инженеру-строителю, местному электроснабжающему предприятию и представителю владельца с требованиями к коммунальному предприятию на площадке. Расположение коммутационного распределительного устройства и / или трансформатора, снабженного коммунальным оборудованием, должно быть указано на плане электрооборудования. На этом этапе важно понимать предлагаемую трассу, дизайн, строительство и т. Д. На месте для электроснабжения.

Общие планы — Общие планы должны включать расположение электрораспределительного оборудования на каждом уровне здания, включая главное распределительное устройство, генераторы, распределительные щиты, оборудование ИБП, щитовые панели, АВР и т.д. должен быть 6 дюймов толщиной для утопленных панелей заподлицо.

Power Планы — Предоставьте схемы розеток для внутренних помещений.Подумайте о том, чтобы обеспечить розетки для удобных розеток вдоль коридоров башни для гостевых комнат, возможно, на расстоянии 50 футов от центра, определите расчетное количество 20-амперных ответвлений, необходимых в типичной гостевой комнате, обычно три для стандартной комнаты для гостей. В передней части дома разместите розетки для удобства в соответствии с требованиями кода и дополнительные, указанные дизайнером интерьера, архитектором и владельцем. Просмотрите все архитектурные чертежи, дизайн интерьера, фасады, типовые помещения и другие чертежи консультантов на предмет необходимых местоположений розеток и запишите их в этот набор чертежей.

Согласуйте с консультантами по дизайну требования к электропитанию для спа-салона, бассейна, вывесок с внутренней подсветкой, безопасности / наблюдения, телефона / данных и аудио / видео оборудования с целью разработки и проектирования вспомогательной электрической инфраструктуры.

Включить схемы расположения механического и сантехнического оборудования в соответствии с требованиями консультантов по проектированию. Обеспечьте на крыше водонепроницаемые и устойчивые к погодным условиям сосуды в пределах 25 футов от механического оборудования. Согласуйте требования к машинному отделению лифта, приямку, шахте и, возможно, к освещению, выключателям и розеткам в верхней части лифта.

Сообщите архитектору и владельцу, какие нагрузки оборудования должны быть на аварийном (NEC 700) или требующемся по закону резервном (NEC 701) питании в соответствии с кодом. Уточните у архитектора и владельца, какие нагрузки оборудования предпочтительнее подключать к дополнительному резервному источнику (NEC 702) или к источнику бесперебойного питания, чтобы должным образом удовлетворить потребности владельца. Предоставить предварительный проект аварийных / требуемых по закону / дополнительных резервных систем энергоснабжения, включая определение размеров и выбор генератора, систему переключения, предварительную приоритизацию нагрузки, критерии сброса нагрузки, а также отдельные аварийные / требуемые по закону и дополнительные резервные системы распределения.

Топливо для генератора, его хранение и количество также должны быть пересмотрены в это время. Любые и все розетки, указанные на архитектурных чертежах, должны быть отмечены на схемах электропитания. Требуется тщательный анализ всех архитектурных планов этажей, фасадов и типовых помещений.

Освещение планы — Предварительные расчеты допуска световой нагрузки на площадь для задней и передней части дома должны выполняться на основе применимых энергетических кодексов.Инженер-электрик должен уведомить архитектора и консультанта по освещению о допусках на освещение, чтобы они могли спроектировать свои схемы освещения в соответствии с требованиями к энергии для каждой области и понять требования к управлению применимыми нормами. В электрических чертежах требуется высокий уровень координации для архитектурных, внутренних, механических и светотехнических схем.

Должны быть включены предварительные схемы освещения задней и передней части дома для нормального и аварийного освещения.Таблицы освещения задней части дома должны быть предоставлены архитектору для рассмотрения и утверждения. Группа проектирования электрооборудования должна предоставить грубые фотометрические расчеты, чтобы показать предварительное соответствие требованиям к световым свечам аварийного освещения на пути выхода (в среднем 1 fc). Аварийное освещение следует рассматривать в таких областях, как электрические комнаты, лестницы, комнаты информационных технологий и т. Д. Указатели выхода должны быть размещены на чертежах и согласованы с планами выхода других специалистов-проектировщиков.На чертежах также должно быть указано внешнее аварийное освещение над сливными дверцами. Наконец, в планы должны быть добавлены средства управления освещением для подсобных помещений в соответствии с применимыми правилами (NEC и энергия).

Увеличенный Планы электрических помещений — Создайте увеличенные планы всех электрических помещений в масштабе от 0,25 до 1 дюйма. Показать требования к свободному пространству для оборудования и выходным дверям из комнаты с электрооборудованием согласно статье 110.26 NEC.

Увеличено Тарифы общественного питания — Создать увеличено 0.Планы в масштабе от 25 до 1 дюйма для зон общественного питания, которые иногда обрабатываются отдельным консультантом. Электрические системы для пищевых продуктов и напитков основаны на объемных грузах и местонахождении оборудования консультанта по общественному питанию. Разместите розетки розетки прерывателя цепи замыкания на землю (GFCI) в соответствии с NEC 210.8 (B) (2) в пределах кухни для подключения к источнику питания.

Увеличенный гостевой номер u nit p lans — Разработайте дизайн для типичного увеличенного (обычно 0.В масштабе от 25 до 1 дюйма) гостевые комнаты на основе информации, предоставленной архитектором / дизайнером интерьера. Компоновка розеток должна соответствовать требованиям NEC 210.8 (A), 210.12 (C) и 210.60.

Одиночная — линия d iagrams — На данный момент однолинейная схема расширяется по мере добавления систем распределения электроэнергии, поскольку различные участки в здании находятся в стадии дальнейшего развития. Фидеры или пустые трубопроводы, проложенные ко всем жилым помещениям, должны быть включены.Обновите однолинейные схемы, включив в них характеристики оборудования для главного распределительного устройства, генераторов, АВР, распределительных щитов, трансформаторов, центров управления двигателями, щитов управления и т. Д.

Затем следует подготовить однолинейные схемы в соответствии с требованиями обслуживающего предприятия. Отправьте обновленные отдельные строки, расчет предполагаемой нагрузки и план площадки, включая рекомендуемое расположение службы, обслуживающей компании для проверки. Определите предметы, обставленные собственником и полезными предметами. Если значения тока короткого замыкания были получены от обслуживающего предприятия, расчеты короткого замыкания могут начаться на этом этапе проектирования.

Таблицы панелей и диммеров — Создайте предварительные графики панелей и диммеров.

Книга спецификации — Обычно для проектов такого типа предоставляются спецификации MasterFormat Division 26. Разделы должны быть включены в соответствии с требованиями проекта.

Вместе с пакетом DD, представленным архитектору, группа электриков должна отправить обновленный список согласований с запросом информации, необходимой от владельца, архитектора и других консультантов для перехода к следующему этапу проектирования.Пришло время просмотреть электрические чертежи с владельцем и персоналом владельца, чтобы согласовать конкретные потребности. Обсуждение с ключевым персоналом позволяет избежать изменений на этапе строительной документации (CD), и владелец является неотъемлемой частью процесса проектирования.

Электротехническая проектно-строительная документация на ввод в эксплуатацию

Фаза CD заполняет детали электрической конструкции. Архитектор должен предоставить окончательные архитектурные чертежи для всех различных областей проекта вместе с любыми комментариями из представленного электрического пакета DD для этапа ввода в эксплуатацию.Архитектурные чертежи должны включать все планы этажей, увеличенные планы, отраженные планы потолков, детали, фасады и т. Д. Для всех частей здания. Архитектор должен разослать свою строительную документацию всем специалистам-проектировщикам, участвующим в проекте, для завершения их проектирования.

На этой фазе проекта должен быть завершен дизайн для предприятий общественного питания, интерьеров, низковольтного оборудования, освещения, вертикального транспорта, пожарных спринклерных систем, ландшафтных, механических, сантехнических, бассейновых, структурных или других элементов.Бригада электриков обычно находится в конце очереди, ожидая информации от всех других консультантов для завершения электрического проектирования. По этой причине важно запросить окончательную информацию в разумные сроки до того, как планируется выпустить набор разрешительных документов.

Чтобы убедиться, что все было предоставлено в соответствии с запросом, именно на этом этапе проектировщик должен проверить требуемые электрические пространства и зазоры для электрических комнат, панелей управления, центров управления двигателями и распределительных щитов.

Проверка плана местными строительными властями является важной частью процесса выдачи разрешений. Наконец, после удовлетворения рецензентов плана, комплект компакт-дисков готов к выпуску для сборки.

Титульный лист электрической части — Группа проектирования электрооборудования должна убедиться, что электрические символы, используемые в наборе электрических чертежей, включены в легенду электрических символов. Указатель листа должен включать все электрические чертежи.

Спецификация осветительной арматуры — В спецификации осветительной арматуры в задней и передней частях дома, на участке, на фасаде и в комнатах для гостей должны быть указаны мощность, напряжение и тип драйвера.

Energy — Формы соответствия — Включите расчеты формы соответствия энергии, чтобы продемонстрировать соответствие применимым энергетическим нормам.

План участка — Освещение участка должно быть подключено, и должны быть определены средства управления освещением. Должны быть завершены монтажные вывески, вывески на стройплощадке, а также электрические соединения и элементы управления любых водных объектов.

Согласуйте расположение генератора (ов), распределительного устройства электросети и / или трансформаторов, поставляемых с электросетью, и укажите их на плане площадки.Должны быть показаны станции зарядки электромобилей, если этого требуют коды или потребности владельца.

Общие планы — Убедитесь, что электрораспределительное оборудование, используемое на каждом уровне здания, включено и четко обозначено.

Схемы электропитания — Включите схемы для всех устройств и оборудования, указанных на других профессиональных чертежах. Четко определите систему электропитания, к которой он подключен (например, аварийный, требуемый по закону резервный, дополнительный резервный, ИБП и т. Д.).

Планы освещения — Завершите схему освещения задней и передней части здания, органы управления и указатели выхода.

Увеличенные планы электрических комнат — Завершите работу над увеличенными планами всех электрических комнат в масштабе от 0,25 до 1 дюйма.

Расширенные планы общественного питания— Заполните увеличенные планы зон общественного питания, указав все схемы. Нагрузки на кухню следует применять в соответствии с NEC 220.56 и таблицей 220.56.

Планы увеличенных комнат для гостей — Завершите проектирование схем и освещения / управления для типичных увеличенных комнат для гостей на основе информации, предоставленной архитектором / дизайнером интерьеров и другими консультантами. Примите во внимание требования, разрешенные таблицей 220 NEC.

Однолинейная схема s — Завершите разработку однолинейных схем на основе окончательных модификаций конструкции и обновленного анализа нагрузки. Включите графики подачи, примечания, расчеты нагрузки (на основе проектной подключенной нагрузки), график оборудования с указанием технических характеристик оборудования и т. Д.Обеспечьте выборочную координацию в соответствии со статьями 700.32 и 701.27 NEC. Обеспечьте анализ тока короткого замыкания и анализ падения напряжения.

Таблицы панелей и диммеров — Завершите работу над схемами панелей и диммеров, включив в них номинальную отключающую способность по току, максимальную токовую защиту только главного наконечника / главного выключателя, номинальные характеристики автоматического выключателя, вольт-амперы нагрузки (ВА) и описание нагрузки.

Книга s Технические характеристики — Обновление спецификаций книги MasterFormat Division 26 на основе окончательных модификаций дизайна.Ознакомьтесь с другими разделами спецификаций, такими как пожарная сигнализация, низковольтная, механическая и водопроводная, чтобы убедиться, что координация достигнута, а направление четкое и краткое в соответствии с нормами.

Тендерное и строительное управление

После того, как законченный комплект строительной документации выпущен и одобрен владельцем, он готов к торгам. Владелец должен представить чертежи заинтересованным подрядчикам, которые затем предложат цену на строительство объекта.

Осуществление наблюдений на площадке на этапе строительства для проверки состояния системного оборудования.Изучите материалы и рабочие чертежи подрядчика. Отвечайте на запросы информации и вопросы координации на местах.

Ввод в эксплуатацию электрических систем

Электрический ввод в эксплуатацию (Cx) является важным этапом работы строительной и проектной групп, а также для понимания владельцем, в том числе, какое оборудование будет проверяться и как оно будет проверяться. Это можно разбить на несколько этапов:

1. Визуальный осмотр всего электрического оборудования, включая компоненты внутри электрооборудования, такие как шины и кабели, чтобы убедиться, что предоставленное оборудование соответствует чертежам и спецификациям, подготовленным зарегистрированным инженером для ввода в эксплуатацию.Это включает в себя обеспечение заполнения надлежащего списка и маркировки, а также соответствие предоставленного оборудования его списку. Также подтверждение того, что поставляемое и устанавливаемое оборудование соответствует спецификациям и требованиям производителя.
2. Функциональные испытания, такие как измерения сопротивления заземления, настройки реле на защитных устройствах, тестирование защиты от замыканий на землю и тестирование прерывателя цепи GFCI / дугового замыкания, представляют собой наблюдение подрядчика, эксплуатирующего рассматриваемое оборудование, чтобы подтвердить, что его работа исправна. как предусмотрено проектной документацией и в соответствии с нормами.Кроме того, тестирование группы нагрузок генераторов для проверки полной функциональности, параллельное тестирование оборудования для различных согласованных сценариев и запуск пожарного насоса, а также сопряжение системы пожаротушения и контроля дыма с электрическими системами для ввода в эксплуатацию.
3. Профилактическое техническое обслуживание: измерения базовой точки для инфракрасного сканирования всех оконечных устройств оборудования, а также измерения допустимой токовой нагрузки и напряжения для всего оборудования. В зависимости от объема Cx, организации Cx в лице комиссионера (CxA) и, возможно, U.S. Сертификат LEED Совета по экологическому строительству, определенные требования изложены в документации, которую несет владелец. Кроме того, обзор материалов по эксплуатации и техническому обслуживанию, процесс решения проблем, указанных CxA, и т. Д.

Home Electrical Plan — Бесплатное программное обеспечение для электрических схем

Вид бесплатного программного обеспечения Kozikaza для электрических схем

Инструмент, созданный, чтобы помочь вам разработать план электропроводки вашего дома

Electricity project? Kozikaza поможет вам с совершенно бесплатным программным обеспечением для планирования электрического дома, доступным в Интернете и простым в использовании.

Придумать план электроснабжения здания или переделать электричество в старом доме может быть сложно, если вы не занимаетесь бизнесом. Если вы хотите решить эту проблему в одиночку, вам может пригодиться виртуальный план . установить электрическую розетку? Как я могу оптимально подключить точку и ее элементы управления? Как я могу быть уверен, где находится различное электрическое оборудование? Если у вас есть эти вопросы, наша программа для создания электрических схем создана для вас!

Независимо от того, проводите ли вы ремонт старого дома, чтобы привести его в соответствие с последними стандартами в области электротехники, или проводите электромонтаж в новом доме, это позволит вам просто работать над своим планом.Вы сможете протестировать различные варианты и выбрать наиболее подходящий для вас.

Разработайте свой электрический план

100% бесплатно — 100% онлайн

От плана вашего дома до вашей электрической сети за несколько кликов

Обзор проекта электрического плана дома с помощью программного обеспечения Kozikaza Electrical

Наши архитекторы разработали для вас бесплатный, полный 2D и программное обеспечение для 3D-проектирования дома. Это позволяет вам создать свой виртуальный дом и напрямую интегрировать ваш план электроснабжения .

После того, как вы смоделировали свой дом, нарисовав стены, двери и окна, и обустроили его комнату за комнатой, используя наш каталог 3D-объектов, вы можете переходить к электрическому плану расположения.

Затем добавьте различные элементы на свой план, используя электрические символы : розетка, телефонная розетка, CMV, выключатель, световые точки, электрическая панель, радиатор … Затем несколькими щелчками мыши представьте символические ссылки между электрические элементы и их команды.

Результат: Всего за несколько щелчков мышью вы создадите план электромонтажа своего дома и сможете спокойно приступить к электромонтажным работам! С Kozikaza создать свой электрический план очень просто!

.log (‘

Комплексное программное обеспечение для простого проектирования электрического плана вашего дома

Набор символов электрического плана Kozikaza

Наш каталог предлагает множество электрических символов для создания электрического плана вашего дома с помощью нашего программного обеспечения CAO . Вы найдете следующие символы, например: электрический распределительный щит, символ высокой электрической розетки, низкий уровень электрической розетки, мультимедиа, одинарный и двойной переключатель, с кнопкой или переключателем со световым индикатором и т. д.

• Бесплатно

  Бесплатное программное обеспечение с неограниченными планами


• Простой

  Интуитивно понятный инструмент для подготовки вашего проекта электроснабжения


• Онлайн

  План доступен без загрузки программного обеспечения

Создайте свой электрический план

Шаги по разработке плана электрического монтажа вашего дома:

• Шаг 1. Создайте 3D-план

  Design и организуйте свой дом:

  Расположите все электрические компоненты y Вам нужно: мебель, бытовая техника, электроприборы и т. д.

• Шаг 2: Разработайте свой электрический план

  Перейдите к электрической схеме в меню здания:

  Разместите свой компонент на плане с помощью электрических символов и создайте связи между ними.

• Шаг 3: Персонализируйте свои электрические компоненты

  Вы можете изменить свойства компонента:

  Высота установки, токи и т. Д.
  Совет: Чтобы работать быстрее, вы можете дублировать компоненты и удалять их одним щелчком мыши

• Шаг 4: Создать группу элементов

  Создать группу элементов:

  Легко сгруппировать различные электрические элементы, которые вы хотите добавить в план

• Шаг 5: Получить список электрических элементов

  Получить сводку всех элементов вашего плана:

  Список покупок Kozikaza позволяет получить доступ к списку покупок, которые вы должны сделать для своего проекта.

Пример электрических схем дома, разработанных с помощью нашего программного обеспечения по электричеству

С нашим бесплатным программным обеспечением для электромонтажа вдохните жизнь в свои проекты без ограничений! Работайте над всеми планами электрических установок вашего дома: планом вашей электрической панели или электрическим планом вашего освещения и различных источников света, ваших выключателей и дистанционных выключателей.
С легкостью управляйте связями между символами, чтобы оптимизировать свои электрические соединения: множественные соединения электрической панели, соединение электрической розетки или соединение выключателя.
С легкостью смоделируйте электрическую схему тумблера со связями между электрическими элементами, чтобы представить проводку: например, подключите два переключателя к лампе.
Таким образом, вы можете собрать все электрические схемы всего за несколько щелчков мышью!

• Обзор схемы электромонтажа дома, спроектированного на Козиказа

  Схема электромонтажа индивидуального дома:

  Это пример полной схемы электропроводки первого этажа дома. Показаны все электрические элементы, в том числе:

  • электрическая панель, подключенная к каждому элементу электрической системы
  • различных световых точек, подключенных к переключателям
  • электрических розеток для вашей электроники и т. Д.
• Обзор схемы электрической панели, разработанной на Kozikaza

  Схема электрической панели:

  Вы также можете провести соединения вашей электрической панели с различными элементами. Вот для примера мы показали схему «коридорный свет», подключив электрическую панель к прожекторам.

• Обзор электропроводки кухни, разработанной на Kozikaza

  Схема электропроводки кухни:

  Этот план был разработан с помощью нашего программного обеспечения и включает в себя все основные элементы электропроводки кухни:

  • розеток для ваших приборов: морозильная камера, холодильник , электрическая плита, духовка, вытяжка, посудомоечная машина и т. д.:
  • электрические розетки для подключения вашей мелкой бытовой техники
  • точек и подвесов с переключателями для управления ими
• Обзор плана электромонтажа ванной комнаты, разработанного на Kozikaza

  Электромонтаж ванной комнаты:

  Вот пример плана, включающего различные элементы, которые вы можете найти в ванной комнате:

  • точечные светильники для ванной комнаты и настенный светильник, подключенный к двум выключателям
  • электрические розетки для ваших небольших электроприборов
  • электрические розетки для стиральной машины и сушилки

Я разработал свой электрический план Благодаря Kozikaza графический интерфейс удобен и интуитивно понятен.

Спасибо за качество вашего инструмента, который для меня является эталоном среди архитектурного программного обеспечения, и к тому же он бесплатный!

Супер бесплатное программное обеспечение для проектирования электрических схем вашего дома. Легко использовать и понимать, функция копирования и вставки очень полезна.

Процесс проектирования электрических систем — дизайнеры интерьеров

Инженеры начинают процесс проектирования электрических систем с оценки общей электрической нагрузки здания. Затем они планируют места, необходимые для электрического оборудования, например, трансформаторные, кабельные каналы и электрические шкафы.Количество энергии, которое может потреблять здание, регулируется строительными нормами. Анализ энергопотребления здания определяет, будет ли проект соответствовать целевому бюджету электроэнергии. В противном случае инженер должен изменить электрические нагрузки и пересмотреть критерии проектируемой системы. Инженер внедрит устройства и методы энергосбережения и разработает инструкции по использованию энергии, которые будут применяться, когда в здании есть люди. Эти методы зависят от повседневных добровольных действий жителей здания, которые трудно определить на этапе планирования.

После оценки электрической нагрузки инженер и коммунальное предприятие определяют точку, в которой электрические сети входят в здание, и местоположение счетчика. Они принимают решение о типе обслуживания, рабочем напряжении и напряжении электросети здания. Вместе с клиентом инженер смотрит, как будут использоваться все площади здания, а также тип и рейтинг оборудования клиента, включая конкретные электрические параметры и требования к подключению к услугам.

Инженер-электрик получает электрические характеристики всего оборудования от консультантов по ОВК, сантехнике, лифту, дизайну интерьера и кухне.Такое общение часто происходит на конференциях, где консультант по электрике дает другим специалистам рекомендации относительно сравнительной стоимости и характеристик вариантов оборудования.

Инженер-электрик отвечает за определение местоположения и расчетного размера всех необходимых помещений для электрооборудования, включая помещения для распределительных щитов, помещения для аварийного оборудования и электрические шкафы. Панельные доски обычно располагаются в шкафах, но могут быть и в стенах коридора, или в других местах.Архитектор должен зарезервировать места для электрооборудования.

Инженер-электрик, архитектор, дизайнер интерьеров и дизайнер по свету проектируют освещение для здания. В планах, возможно, придется отделить план освещения от схем розеток, данных, а также систем сигнализации и управления. Электропроводка под полом, под ковром, над потолком и кабельные каналы обычно показаны вместе на их собственном плане. Затем инженер готовит схему осветительной арматуры. Вся электрическая аппаратура расположена на плане, включая розетки, переключатели и двигатели.Аппарат обработки данных и сигналов расположен. Показаны телекоммуникационные розетки, сетевые соединения, телефонные розетки, динамики и микрофоны, телевизионные розетки, а также датчики огня и дыма. Также указаны панели управления и системы управления зданием.

Затем все освещение, электрические устройства и силовое оборудование подключаются к соответствующим панелям. Инженер подробно расскажет о количестве цепей, необходимых для передачи электрической нагрузки, а также о типах и размерах электрических кабелей, материалов и электрического оборудования, а также их размещении по всему зданию.Подготавливаются графики панели, в которых перечислены все цепи для каждой панели, в том числе для аварийного оборудования. Расчет панельных нагрузок показывает, сколько мощности проходит через каждую панель. Инженер составляет схемы стояков, которые показывают, как проводка проложена вертикально, и проектирует панели, распределительные щиты и сервисное оборудование. После расчета размеров сечений проводки и номиналов средств защиты инженер проверяет работу. Затем инженер согласовывает электрическое проектирование с другими консультантами и архитектурными планами и продолжает вносить изменения по мере необходимости.

© Пожарный извещатель

Рисунок 27-4 Схема электропитания.

Дизайнеры интерьера также несут ответственность за отображение информации об электрической системе на своих чертежах (рис. 27-4). Инженер-электрик использует чертежи интерьера, чтобы спроектировать электрическую систему. На чертежах интерьера часто указываются все электрические розетки, выключатели и осветительные приборы, а также их тип. Следует указать крупное оборудование и приборы, а также их электрические требования.Показано оборудование системы связи, такое как общественные телефоны, телефонные розетки и сопутствующее оборудование, а также компьютерные розетки. В новостройках расположение и размер аппаратных, включая распределительные и электрические шкафы, следует согласовывать с инженером-электриком.

Проектировщик должен быть знаком с расположением и размером электрических панелей, а также с системами здания, которые влияют на тип используемой проводки, например, с механическими системами приточной вентиляции. Дизайнер интерьера должен знать расположение существующих или планируемых розеток, переключателей, выделенных розеток и прерывателей цепи замыкания на землю (GFCI).Осветительные приборы, приборы, оборудование и аварийные электрические системы влияют на дизайн интерьера. Возможно, потребуется согласовать расположение аппаратных. Также важно знать о наличии источника бесперебойного питания или резервного источника питания.

Дизайнеру интерьеров обычно не требуется полностью знать требования электротехнических норм, но есть несколько областей, которые могут повлиять на работу по дизайну интерьера. Строительные нормы и правила устанавливают ограничения на общее количество энергии, потребляемой зданием, включая оборудование и освещение, поэтому дизайнер интерьера должен знать об энергоэффективных вариантах.Национальный электротехнический кодекс (NEC) также известен как NFPA 70. NEC устанавливает минимальный стандарт для всего электрического проектирования в строительстве и пересматривается каждые три года. Это единственная опубликованная модель электрического кодекса, которая является основой для электрических кодексов почти во всех юрисдикциях. Дизайнеры интерьера редко используют NEC, поскольку проектирование электрической системы является обязанностью инженера-электрика. На небольших проектах лицензированный подрядчик по электрике будет знать коды. Однако, поскольку вы обычно указываете расположение электрических розеток и приспособлений, вам необходимо знать основные требования кода.Электрический кодекс включает ограничения, например, на близость электрических компонентов и водопровода. Стандарты для электрических и коммуникационных систем устанавливаются Американским национальным институтом стандартов (ANSI), Национальной ассоциацией производителей электрооборудования (NEMA) и Underwriters Laboratories (UL). Кроме того, Закон об американцах с ограниченными возможностями (ADA) определяет высоту установки розеток и светильников в местах, доступных для инвалидов.

Читать здесь: Электрооборудование

Была ли эта статья полезной?

.
