Схема регулятор скорости вращения вентилятора 12в

Эта инструкция призвана помочь вам в создании простого 3-х режимного контроллера регулятора оборотов вентилятора для любого компьютерного кулера, рассчитанного на постоянное напряжение 12 В. Как управлять скоростью вращения кулера вы узнаете из данной инструкции. Вы должны понимать, что несете полную ответственность за то, что вы будете делать со своими устройствами, и, если вы что-то сломаете, вина будет лежать полностью на вас! Данный регулятор оборотов кулера позволит переключать его в 3 режима: выключен, средняя скорость и полная скорость. Возможность полного отключения кулеров корпуса компьютера, позволит уменьшить шум, издаваемый вентиляторами, когда не требуется интенсивное охлаждение температуры компонентов компьютера. Две скорости вращения вентиляторов будут поддерживать систему в тихом состоянии, при этом не переставая охлаждать ее.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Регулятор скорости вращения вентиляторов 12В
  • Схема регулятора скорости вращения вентилятора 12в
  • Регулятор скорости вращения вентилятора
  • Регуляторы скорости вращения вентилятора: виды и правила подключения
  • Регулятор скорости вращения вентилятора: виды устройства и правила подключения
  • Схема регулятора для вентилятора (74AC14, КТ817)
  • Простой регулятор скорости вентилятора (12В)
  • hardlock.org.ua
  • Простой регулятор скорости вращения вентилятора
  • Регулятор оборотов ШИМ

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ✅⚡️Как сделать простой регулятор мощности — оборотов. «ШИМ регулятор» Simple PWM ⚡️✅

Регулятор скорости вращения вентиляторов 12В


По сути, регулятор скорости вращения вентилятора занимается изменением напряжения, которое подается на устройство. Если говорить о двигателях, то вышеуказанный прибор отвечает за переключение обмотки. При этом частота тока может существенно колебаться.

Именно благодаря регуляторам вентиляторов электроприборы способны прослужить владельцу много лет. Происходит это за счет уменьшения износа важных узлов агрегата. Дополнительно есть возможность уменьшить потребление электричества. В свою очередь, на повышенных скоростях вентилятор значительно тише работает. Тиристорный регулятор скорости вращения вентилятора схема показана ниже может устанавливаться исключительно на однофазном оборудовании. Из особенностей можно выделить надежную систему защиты.

Благодаря ей регулятор скорости вращения вентилятора предотвращает перегрев важных узлов. В результате обороты можно контролировать путем изменения силы тока. В качестве источников питания устройства выступает сеть с напряжением В. При этом средняя частота колеблется в районе 55 Гц. Многие модели тиристорных регуляторов оборудуются специальными датчиками.

Наиболее распространенными считаются устройства с маркировкой «РТС». В установке регулятор скорости вращения вентилятора довольно прост.

При этом индикатор скорости вращения у него предусмотрен. Как правило, частотный регулятор скорости вращения вентилятора способен справляться с очень высоким напряжением.

При этом скорость вращения меняется за счет изменения силы тока. Чаще всего данный тип можно встретить на различных системах кондиционирования. Дополнительно частотные регуляторы идеально подходят для устройств, занятых вентилированием воздуха.

В целом вышеуказанные приборы выглядят довольно просто. Питаются они от сети с напряжением В. Выходная мощность вентилятора при этом должна составлять не более Вт.

Максимальное сопротивление регулятора в среднем равняется кОм, а сигнал управления системой может восприниматься до 10 В. Непосредственно блок регулятора потребляет мощности 3 В. Стандартный комплект устройства состоит из кабеля, а также клемника винтового типа.

Предохранители в приборе имеются с силой тока не менее 3 А. Степень защиты во многих моделях установлена класса «ИП21». Трансформаторный регулятор скорости вращения вентилятора 12В используют исключительно для мощных однофазных либо трехфазных двигателей.

Непосредственно контроль оборотов осуществляется ступенчатым способом. При этом есть возможность наладить автоматическое координирование. Датчики температуры установлены во многих моделях. Дополнительно есть возможность выбрать трансформаторные регуляторы вентиляторов с индикаторами влажности. При этом их мощность можно менять при помощи таймера.

Крепятся данные устройства при помощи винтов. Прибор может быть оборудован специальными фиксаторами для жесткости соединения. В качестве вводного контакта имеются клеммы. Кабели питания в стандартном комплекте прилагаются. Сопротивление трансформаторный регулятор выдерживает на уровне кОм.

При этом сигнал управления воспринимается до 4 В. Дополнительно следует отметить высокую нагрузку релейного выхода. Потребляемая мощность прибора в среднем колеблется около 12 В. В целом данные устройства являются довольно громоздкими по сравнению с частотными регуляторами вентиляторов и более дорогими. Симисторный регулятор скорости вращения вентилятора является наиболее сложным устройством из всех перечисленных выше типов.

Используется он для управления сразу несколькими приборами. При этом двигатели на них могут быть установлены постоянного, а также переменного тока. Непосредственно изменение скорости происходит довольно плавно. Также важно отметить, что диапазон напряжения очень широкий. Особой точностью выделяются трехфазные модели регуляторов. Для уменьшения громкости звука от работы устройства в механизме предусмотрен специальный сглаживающий конденсатор.

Установка симисторного регулятора может быть разной. Наиболее распространенным считается утопленный монтаж, однако многие производители способны предложить крепления для внешней фиксации устройства. Обработкой абсолютно всех данных занимается микропроцессорный блок. В свою очередь, для передачи сигнала на симисторный регулятор скорости вращения вентилятора имеется датчик.

Подключается он через входное отверстие на боковой панели. Дополнительно датчик во время работы отслеживает температуру прибора.

При этом сопротивление блока постоянно регулируется. Чтобы устранять помехи, которые появляются во время эксплуатации, имеется цифровой фильтр. Также он может гасить импульсные скачки в системе.

Резистор регулятора скорости вращения вентилятора отвечает за преобразование тока. В результате при резком повышении температуры датчик подает сигнал о необходимости снижения напряжения. Далее многое зависит от заданных настроек симисторного регулятора. Таким образом, при помощи программирования можно изменять основные величины.

Чтобы установить регулятор скорости вращения вентилятора В, следует полностью обесточить сеть.

Далее важно снять основную панель, которая находится в передней части устройства. Только затем можно отсоединить крышку блока. Следующим шагом является установка датчика температуры во входное отверстие.

Для подключения системы питания следует ознакомиться со схемой прибора. Непосредственно соединение с электродвигателем вентилятора осуществляется при помощи изолированных проводов многожильного типа.

Затем включается воздушный конденсатор, который находится рядом с датчиком температуры. При этом очень важно проверить основное гнездо устройства. Для хорошей связи там не должно быть каких-либо загрязнений. В противном случае сигнал не будет доходить до блока микропроцессора.

Чтобы очистить разъем качественно, специалисты используют средства для удаления оксида меди. После закрепления верхней крышки незащищенный участок смазывается пастой для хорошей теплопроводности.

Как правило, используют средство исключительно на невысыхающей основе. Боковые пластины симистрового регулятора крепятся на фиксаторах. Сверху их также проклеивают для теплоизоляции. Ширина полоски при этом не должна быть меньше 10 мм. После этого регулятор скорости вращения вентилятора В можно закреплять на щитке. При этом важно обратить внимание на проводку и не зажимать ее во время фиксации прибора. Последним шагом установки является подключение сети питания.

После проверки разъема на прочность нужно сделать пробное включение. Отличительной чертой многих моделей является плавное регулирование скорости. При этом вентиляторы должны быть с номинальным током не более 6 А, а средняя частота — в районе 45 Гц.

Источником питания регуляторов является сеть с напряжением В. Степень защиты у них предусмотрена класса «ИП 54». Для программирования системы установлен специальный контроллер. Благодаря вышеуказанным регуляторам, пуск двигателя осуществляется довольно плавно. При этом вал у него вращается с постоянной частотой. Токовая защита двигателя установлена во многих моделях. Минимальные обороты задавать котроллером можно. Данная функция характерна для регуляторов с потенциометрами класса VM и VX.

Сброс оборотов регулируется платой регулятора, а видеть его работу можно по светодиодным датчикам. Для стабилизации напряжения на обмотке двигателя имеется микроконтроллер. За счет исключения пропусков фаз можно достичь высокой экономии электроэнергии. Регулятор скорости вращения вентилятора отопителя способен значительно уменьшить шум от работы электродвигателя. При этом у него предусмотрено удобное внешнее управление.


Схема регулятора скорости вращения вентилятора 12в

Личный кабинет Регистрация Авторизация. Логин: Пароль Забыли? Логин: Пароль: запомнить меня что это. Регулятор оборотов кулера. Автор: Radioaktiv от ,

Заголовок сообщения: Re: Регулировка скорости вращения Цель была собрать простую схему для регулировки скорости вращение мм вентилятора . максимальные 12В на запуск одномоментно, после этого схема . Я вообще с этими регуляторами не заморачивался на свем компе.

Регулятор скорости вращения вентилятора

Шум, издаваемый вентиляторами в современных компьютерах довольно сильный, и это является достаточно распространенной проблемой среди пользователей. Помочь в снижении шума, издаваемого компьютерными вентиляторами системного блока, может регулятор частоты вращения вентилятора или кулера. В продаже имеются различные регуляторы, имеющие разнообразные дополнительные функции и возможности контроль температуры, автоматическую регулировку скорости и т. В схему специально введён постоянный резистор R2, назначение которого ограничить минимальные обороты вентилятора, для того, что бы даже при самых низких оборотах обеспечить его надёжный запуск. Иначе пользователь может поставить слишком низкое напряжение на вентиляторе, при котором он будет продолжать крутиться, но которого будет недостаточно для его запуска при включении. Монтаж и подключение регулятора скорости. Монтаж всей схемы осуществляется прямо на ножках переменного резистора, и проводится очень просто:.

Регуляторы скорости вращения вентилятора: виды и правила подключения

Снижение шумов системного блока заметно облегчает работу оператора персонального компьютера. Утомление приводит к сокращению времени продуктивной работы и увеличению количества ошибок. Одними из источников шума являются вентиляторы. При использовании системного блока в течении двух-трех лет шум становится заметнее из-за износа вентиляторов.

На рисунке показана простая схема регулятора скорости вращения вентилятора кулера.

Регулятор скорости вращения вентилятора: виды устройства и правила подключения

Сейчас этот форум просматривают: Google [Bot] и гости: 1. Температура отдельных компонентов невысокая смотрел разными программами и в BIOSе , но регулировки скорости вентиляторов в той материнке нет Вначале была идея создать мега дэвайс по контролю температуры и регулировке скорости вентиляторов, да ещё с общением по USB с компьютером. Но немного подумав сделал простенькое устройство для каждого вентилятора. История: Взял все вентиляторы из своего компа и попробовал при каком напряжении они стартуют.

Схема регулятора для вентилятора (74AC14, КТ817)

Предлагаемое устройство позволит минимизировать шум, изменяя скорость вращения лопастей пропорционально температуре нагрева радиатора. В качестве температурного датчика используется переход база-эмиттер транзистора VT1. При прохождении стабильного тока через переход транзистора изменение температуры на 1 градус приводит к изменению прямого падения напряжения на величину около 2,1 мВ. Оба стабилизатора способствуют получению стабильных характеристик регулятора при изменении температуры окружающей среды и питающего напряжения. При нагреве транзистора VT1 прямое падение напряжения на нём начинает уменьшаться. ОУ DA2. Таким образом, нагрев транзистора VT1 приводит к линейному росту напряжения на выходе DA2.

Простой регулятор скорости вентилятора (12В) схема регулятора скорости вращения вентилятора 12 Вольт для компьютера В.

Простой регулятор скорости вентилятора (12В)

Компактные электрические вентиляторы, благодаря невысокой цене, используются для охлаждения оборудования уже больше полувека. Тем не менее только в последние годы технологии управления вентиляторами стали значительно развиваться. В этой статье описано как и почему это развитие имело место быть и предложены некоторые полезные решения для разработчиков. Один из трендов электроники — это создание компактных устройств, обладающих богатой функциональностью.

hardlock.org.ua

Полезные советы. Регулятор оборотов кулера — Как уменьшить скорость вращения вентилятора. Регулятор скорости вращения вентилятора, схема подключения, фото. Простой 6-ти канальный регулятор оборотов вентилятора. Регулятор оборотов электродвигателя: изменение скорости вращения и

Главная Основные характеристики Виды вентиляторов Промышленные вентиляторы Бытовые вентиляторы Медицинские вентиляторы Компьютерные вентиляторы Смазка и чистка кулера Регулятор оборотов кулера Вентиляторы в автомобилях Компьютеры Карта сайта Версия для печати Связь с нами Вход Последнее обновление: September

Простой регулятор скорости вращения вентилятора

Вентиляторы, несмотря на простую конструкцию, являются очень важными устройствами, которые нужны не только для спасения людей от жары, но и для обеспечения бесперебойной работы различной техники. Без этого прибора быстро выйдет из строя компьютер, холодильник или другой бытовой аппарат, двигатель и остальные узлы которого во время работы должны постоянно охлаждаться. Чтобы его лопасти вращались с нужной скоростью, необходим специальный регулятор контроллер. Этот элемент позволяет снизить шум, который создает устройство в ходе работы, а также помогает продлить срок его службы. В этой статье мы поговорим о том, какие виды контроллеров существуют, и поговорим о том, как подключить регулятор скорости вентилятора самостоятельно. Существует несколько основных типов контроллеров, и подбирать их необходимо с учетом того, в какой системе элемент будет использоваться. Тиристорные контроллеры используются в целях регулировки числа оборотов однофазных вентиляторов переменного тока.

Регулятор оборотов ШИМ

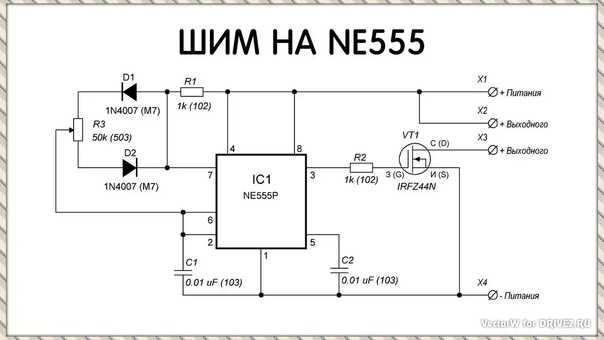

Принципиальная схема простого регулятора скорости вращения двигателя вентилятора. Для охлаждения различных электронных устройств часто используются небольшие вентиляторы, питающиеся постоянным током напряжением 12V. Далеко не всегда оправдано чтобы вентилятор работал на полную мощность, с максимальной скоростью, соответствующей номинальному напряжению питания. Если устройство работает не на полную мощность, вентилятор, работающий с номинальной скоростью может создавать избыточный шум, действующий на нервы оператору.


Регулятор оборотов кулера 12в своими руками

Основной проблемой вентиляторов, которые охлаждают ту или иную часть компьютера, является повышенный уровень шума. Основы электроники и имеющиеся материалы помогут нам решить эту проблему своими силами. В этой статье предоставлена схема подключения для регулировки оборотов вентилятора и фотографии как выглядит самодельный регулятор скорости вращения. Нужно отметить, что количество оборотов в первую очередь зависит от уровня подаваемого на него напряжения. Уменьшая уровень подаваемого напряжения, уменьшается как шум, так и число оборотов. Вот какие детали нам пригодятся: один транзистор и два резистора.


Поиск данных по Вашему запросу:

Регулятор оборотов кулера 12в своими руками

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Half-Life и Adrenaline Gamer форум
  • Регулятор оборотов Zalman FAN MATE 2 черный
  • Регулятор скорости вращения вентилятора: виды устройства и правила подключения
  • Управляем кулером (термоконтроль вентиляторов на практике)
  • Простой регулятор скорости вентилятора (12В)
  • Автоматический регулятор оборотов кулера

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Регулятор оборотов кулера. Сборка от начала до конца.

Half-Life и Adrenaline Gamer форум


Личный кабинет Регистрация Авторизация. Логин: Пароль Забыли? Логин: Пароль: запомнить меня что это. Регулятор оборотов кулера. Автор: Radioaktiv от , Шум, издаваемый вентиляторами в современных компьютерах довольно сильный, и это является достаточно распространенной проблемой среди пользователей.

Помочь в снижении шума, издаваемого компьютерными вентиляторами системного блока, может регулятор частоты вращения вентилятора или кулера. В продаже имеются различные регуляторы, имеющие разнообразные дополнительные функции и возможности контроль температуры, автоматическую регулировку скорости и т. Схема регулятора оборотов вентилятора. Другие публикации по теме:.

Вернуться 1. Уважаемый посетитель, Вы зашли на сайт как незарегистрированный пользователь. Мы рекомендуем Вам зарегистрироваться либо войти на сайт под своим именем. Регистрация: Переменный резистор нужен на 5 кОм, тогда будет достаточный диапазон, порядка половины максимальной скорости вентилятора.

Информация Посетители, находящиеся в группе Гости , не могут оставлять комментарии к данной публикации. Поиск документации. По названию. По описанию. Пользователей онлайн: 8 Гостей: 8. В вашем браузере отключено использование javascript! Настройте параметры браузера для получения максимального удобства работы. По всем вопросам пишите support radioaktiv.


Регулятор оборотов Zalman FAN MATE 2 черный

Испытания инкубатора проводились в реальных домашних условиях. Было произведено три закладки яиц. В результате были выявлены некоторые недостатки. Одним из недостатков было не равномерное распределение температуры внутри инкубационной камеры. Естественной конвекции не хватает для равномерного распределения теплого воздуха, поэтому в камере создается значительный градиент температуры.

Регулятор оборотов кулера своими руками КРНТ11 — Diodnik. Регулятор . Схема регулятора скорости вращения вентиляторов 12В.

Регулятор скорости вращения вентилятора: виды устройства и правила подключения

Войти Регистрация. Логин: Пароль Забыли? Популярные ICO. Обзор ICO Agrotechfarm: цели, преимущества, токены. Обзор ICO fatcats. Универсальный коммутатор для ноутбуков от Baseus — обзор фото. Обзор быстрой зарядки для мобильных девайсов от Baseus. Усилитель на микросхеме TEAb своими руками. Главные новости криптовалют в сентябре — чего ожидать. Презентация Apple — что нового.

Управляем кулером (термоконтроль вентиляторов на практике)

Полезные советы. Регулятор оборотов кулера — Как уменьшить скорость вращения вентилятора. Регулятор скорости вращения вентилятора, схема подключения, фото. Простой 6-ти канальный регулятор оборотов вентилятора.

Вентилятор или кулер. Механическое устройство с лопастями, предназначенное для принудительного обдува различных устройств с целью их охлаждения.

Простой регулятор скорости вентилятора (12В)

Сейчас этот форум просматривают: Google [Bot] и гости: 0. Предыдущее посещение: 07 окт , Текущее время: 07 окт , Добавлено: 08 май , Подскажите кто делал, или может натыкался на годные желательно простенькие схемы сабжа. Искал в интернетах и от обилия всего, что там нашел -можно рухнуть и само собой огромное количество камментов «греется», «слабый», «ненадёжно»

Автоматический регулятор оборотов кулера

В электрических схемах для изменения уровня выходного сигнала используется регулятор напряжения. Основное его назначение — изменять подаваемую на нагрузку мощность. C помощью устройства управляют оборотами электродвигателей, уровнем освещённости, громкостью звука, нагревом приборов. В радиомагазинах можно приобрести готовое изделие, но несложно изготовить регулятор напряжения своими руками. Регулятором напряжения называется электронный прибор, служащий для повышения или понижения уровня выходного сигнала, в зависимости от величины разности потенциалов на его входе. То есть это устройство, с помощью которого можно управлять значением мощности, подводимой к нагрузке. При этом регулировать подаваемый уровень энергии можно как на реактивной, так и активной нагрузке. Самым простым устройством, с помощью которого можно изменять уровень сигнала, считается реостат.

Схема простого и надёжного регулятора скорости вращения Схема выполняет релейное регулирование оборотов сразу 3х кулеров в зависимости от температуры. Регулятор скорости вращения вентиляторов 12В. Силовые.

Личный кабинет Регистрация Авторизация. Логин: Пароль Забыли? Логин: Пароль: запомнить меня что это.

Эта инструкция призвана помочь вам в создании простого 3-х режимного контроллера регулятора оборотов вентилятора для любого компьютерного кулера, рассчитанного на постоянное напряжение 12 В. Как управлять скоростью вращения кулера вы узнаете из данной инструкции. Вы должны понимать, что несете полную ответственность за то, что вы будете делать со своими устройствами, и, если вы что-то сломаете, вина будет лежать полностью на вас! Данный регулятор оборотов кулера позволит переключать его в 3 режима: выключен, средняя скорость и полная скорость.

Возможно, многие даже и не задумывались над таким вариантом ru olpartsru Как удлинить пальцы рук специальные упражнения, визуальный T Как похудеть в пальцах рук , уменьшить их объем и сделать их длинными, элегантными и худыми? Для этого ей необходим правильный уход Утром и вечером, в домашних условиях, мы привыкли выполнять одинаковые ритуалы по уходу за кожей, однако они должны быть разными С утра кожа требует очищения, тонизирования и увлажнения, а вот ru olpartsru Как сделать пальцы тонкими Комплекс для похудения пальцев рук T Как сделать пальцы рук более длинными и тонкими Длинные, элегантные пальцы хотели бы иметь многие Счастливыми обладателями прекрасных рук являются музыканты Именно у людей, занимающихся игрой на фортепьяно или пианино, пальцы всегда длинные и тонкие ru olpartsru Как удлинить пальцы рук?

Вентилятор является одним из малозаметных, но чрезвычайно важных приборов, помогающих создавать благоприятные условия для работы, отдыха и просто приятного проведения времени. Без него не смогут функционировать компьютеры, холодильники, кондиционеры и другая техника. Для максимально эффективной работы различных устройств используют регулятор скорости вращения вентилятора. Из нашего материала вы узнаете о том, какие бывают регуляторы, особенностях их работы. Также мы расскажем, как своими руками собрать прибор и что для этого потребуется. Существует множество видов вентиляторов , они задействованы в работе систем климат-контроля, компьютеров, ноутбуков, холодильников, многой другой офисной и бытовой техники. Чтобы контролировать скорость вращения его лопастей, часто применяется небольшой элемент — регулятор.

В процессе экспериментов по моддингу и разгону компьютерных комплектующих часто возникает необходимость в плавном управлении скоростью вращения мощных вентиляторов в системе воздушного охлаждения. Необходимо иметь малогабаритное устройство, которое позволило бы эффективно изменять скорость вращения вентилятора от минимального значения до максимального, не боясь вывести кулер из строя в экстремальных режимах. Технические характеристики Устройство питается постоянным током в диапазоне питающих напряжений от 12 до 25 30 вольт.


Автоматический регулятор оборотов кулера от температуры схема

Вентилятор или кулер. Механическое устройство с лопастями, предназначенное для принудительного обдува различных устройств с целью их охлаждения.

Схема простого и надёжного регулятора скорости вращения компьютерного вентилятора (кулера)

Основной целью всех регуляторов скорости вращения компьютерного вентилятора является снижение его уровня шума. Скорость вращения вентилятора зависит в первую очередь от уровня, подаваемого на него напряжения. Чем меньше уровень подаваемого напряжения, тем меньше скорость и наоборот.

Автор: Шестериков В.В.

Термоконтроль для ПК своими руками

Сидя ночью за компьютером, я обратил внимание на излишний шум, издаваемый системой воздушного охлаждения. А почему бы автоматически, в зависимости от температуры, не управлять оборотами кулеров? После 2х месяцев, в течение которых я искал подходящую схему, усовершенствовал и настроил её. Схема выполняет релейное регулирование оборотов сразу 3х кулеров в зависимости от температуры.

Блок управления вентиляторами компьютера

В предлагаемом блоке регулирование напряжения, питающего двигатели, ведется импульсным методом! В качестве коммутирующих элементов использованы полевые транзисторы с очень низким (доли ома) сопротивлением каналов в открытом состоянии. Они не ограничивают пусковой токи практически не уменьшают питающее напряжение на работающих на полную мощность вентиляторах.

ШИМ регулятор оборотов вентилятора

В основе данного устройства лежит контроллер PIC18F25K20, который позволяет регулировать обороты вентилятора при помощи ШИМ (широтно-импульсной модуляции). Это дает такие преимущества как: плавная регулировка оборотов двигателя, низкий уровень шума, высокая долговечность, большая надежность, меньшее энергопотребление и пусковой ток.

Устройство управления вентилятором охлаждения усилителя мощности

Принцип управления вентилятором принудительного охлаждения УМЗЧ с теплоотводом небольших размеров состоит в том, что обдув включается при определенном превышении уровня сигнала на выходе усилителя, поэтому шум вентилятора при пониженной мощности практически не слышен. Устройство с вентилятором можно рекомендовать и для установки в усилители обычной конструкции (с естественным конвективным охлаждением), находящиеся в сложных условиях эксплуатации

Разборка компьютерного вентилятора (кулера)

Итак, я решил собрать всевозможные кулеры и написать о них нечто вроде статейки – доступно и просто, иллюстрируя картинками разборку «крылатых»

PC FAN с контролем температуры

В данном проекте описывается схема простейшего устройства управления вентилятором ПК на LM317, с контролем температуры, с применением NTC-резистора в качестве датчика температуры

Управление кулером с плавным пуском

Регулятор оборотов кулера с функцией плавного пуска с возможностью ручной регулировки и с коррекцией по температуре.

Регулятор скорости вращения вентиляторов 12В

Силовые элементы источников питания или усилителей мощности, нуждающиеся в охлаждении, далеко не всегда работают на полную мощность, и если для охлаждения используется вентилятор на 12В, он будет создавать лишний шум, впустую обдувая радиатор. Предлагаемое устройство позволит минимизировать шум, изменяя скорость вращения лопастей пропорционально температуре нагрева радиатора.

Малошумящий терморегулируемый вентилятор для усилителя НЧ

Схема устойчивого запуска компьютерного трёхпроводного вентилятора с последующим уменьшением количества его оборотов до минимального. Возможно введение автоматической регулировки оборотов от температуры.

Вентилятор или кулер. Механическое устройство с лопастями, предназначенное для принудительного обдува различных устройств с целью их охлаждения.

Схема простого и надёжного регулятора скорости вращения компьютерного вентилятора (кулера)

Основной целью всех регуляторов скорости вращения компьютерного вентилятора является снижение его уровня шума. Скорость вращения вентилятора зависит в первую очередь от уровня, подаваемого на него напряжения. Чем меньше уровень подаваемого напряжения, тем меньше скорость и наоборот.

Автор: Шестериков В.В.

Термоконтроль для ПК своими руками

Сидя ночью за компьютером, я обратил внимание на излишний шум, издаваемый системой воздушного охлаждения. А почему бы автоматически, в зависимости от температуры, не управлять оборотами кулеров? После 2х месяцев, в течение которых я искал подходящую схему, усовершенствовал и настроил её. Схема выполняет релейное регулирование оборотов сразу 3х кулеров в зависимости от температуры.

Блок управления вентиляторами компьютера

В предлагаемом блоке регулирование напряжения, питающего двигатели, ведется импульсным методом! В качестве коммутирующих элементов использованы полевые транзисторы с очень низким (доли ома) сопротивлением каналов в открытом состоянии. Они не ограничивают пусковой токи практически не уменьшают питающее напряжение на работающих на полную мощность вентиляторах.

ШИМ регулятор оборотов вентилятора

В основе данного устройства лежит контроллер PIC18F25K20, который позволяет регулировать обороты вентилятора при помощи ШИМ (широтно-импульсной модуляции). Это дает такие преимущества как: плавная регулировка оборотов двигателя, низкий уровень шума, высокая долговечность, большая надежность, меньшее энергопотребление и пусковой ток.

Устройство управления вентилятором охлаждения усилителя мощности

Принцип управления вентилятором принудительного охлаждения УМЗЧ с теплоотводом небольших размеров состоит в том, что обдув включается при определенном превышении уровня сигнала на выходе усилителя, поэтому шум вентилятора при пониженной мощности практически не слышен. Устройство с вентилятором можно рекомендовать и для установки в усилители обычной конструкции (с естественным конвективным охлаждением), находящиеся в сложных условиях эксплуатации

Разборка компьютерного вентилятора (кулера)

Итак, я решил собрать всевозможные кулеры и написать о них нечто вроде статейки – доступно и просто, иллюстрируя картинками разборку «крылатых»

PC FAN с контролем температуры

В данном проекте описывается схема простейшего устройства управления вентилятором ПК на LM317, с контролем температуры, с применением NTC-резистора в качестве датчика температуры

Управление кулером с плавным пуском

Регулятор оборотов кулера с функцией плавного пуска с возможностью ручной регулировки и с коррекцией по температуре.

Регулятор скорости вращения вентиляторов 12В

Силовые элементы источников питания или усилителей мощности, нуждающиеся в охлаждении, далеко не всегда работают на полную мощность, и если для охлаждения используется вентилятор на 12В, он будет создавать лишний шум, впустую обдувая радиатор. Предлагаемое устройство позволит минимизировать шум, изменяя скорость вращения лопастей пропорционально температуре нагрева радиатора.

Малошумящий терморегулируемый вентилятор для усилителя НЧ

Схема устойчивого запуска компьютерного трёхпроводного вентилятора с последующим уменьшением количества его оборотов до минимального. Возможно введение автоматической регулировки оборотов от температуры.

  1. Простая схема
  2. С датчиком температуры
  3. Для уменьшения шума
  4. Видео

Рассмотрим ТОП-3 рабочих схемы регулятора скорости вращения вентилятора. Каждая схема не только проверена, но и отлично подойдёт для воплощения начинающими радиолюбителями. К каждой схеме прилагается список необходимых компонентов для монтажа своими руками и пошаговые рекомендации.

Регулятор скорости вентилятора — простая схема

Предлагаемая ниже схема обеспечивает простую регулировку оборотов вентилятора без контроля оборотов. В устройстве использованы отечественные транзисторы КТ361 и КТ814. Конструктивно плата размещается непосредственно в блоке питания, на одном из радиаторов. Она имеет дополнительные посадочные места для подключения второго датчика (внешнего) и возможность добавить стабилитрон, ограничивающий минимальное напряжение, подаваемое на вентилятор.

Список необходимых радиоэлементов:

  • 2 биполярных транзистора — КТ361А и КТ814А.
  • Стабилитрон — 1N4736A (6.8В).
  • Диод.
  • Электролитический конденсатор — 10 мкФ.
  • 8 резисторов — 1х300 Ом, 1х1 кОм, 1х560 Ом, 2х68 кОм, 1х2 кОм, 1х1 кОм, 1х1 МОм.
  • Терморезистор — 10 кОм
  • Вентилятор.

Плата регулятора скорости вентилятора:

Фото готового регулятора скорости вентилятора:

Регулятор вентилятора с датчиком температуры

Как известно, вентилятор в блоках питания компьютеров формата AT вращается с неизменной частотой независимо от температуры корпусов высоковольтных транзисторов. Однако блок питания не всегда отдает в нагрузку максимальную мощность. Пик потребляемой мощности приходится на момент включения компьютера, а следующие максимумы — на время интенсивного дискового обмена.

  • Как сделать управляемую плату регулятора на 1,2–35 В

Если же учесть ещё и тот факт, что мощность блока питания обычно выбирается с запасом даже для максимума энергопотребления, нетрудно прийти к выводу, что большую часть времени он недогружен и принудительное охлаждение теплоотвода высоковольтных транзисторов чрезмерно. Иными словами, вентилятор впустую перекачивает кубометры воздуха, создавая при этом довольно сильный шум и засасывая пыль внутрь корпуса.

Уменьшить износ вентилятора и снизить общий уровень шума, создаваемого компьютером можно, применив автоматический регулятор частоты вращения вентилятора, схема которого показана на рисунке. Датчиком температуры служат германиевые диоды VD1–VD4, включенные в обратном направлении в цепь базы составного транзистора VT1VT2. Выбор в качестве датчика диодов обусловлен тем, что зависимость обратного тока от температуры имеет более выраженный характер, чем аналогичная зависимость сопротивления терморезисторов. Кроме того, стеклянный корпус указанных диодов позволяет обойтись без каких-либо диэлектрических прокладок при установке на теплоотводе транзисторов блока питания.

  • 2 биполярных транзистора (VT1, VT2) — КТ315Б и КТ815А соответственно.
  • 4 диода (VD1-VD4) — Д9Б.
  • 2 резистора (R1, R2) — 2 кОм и 75 кОм (подбор) соответственно.
  • Вентилятор (M1).

Резистор R1 исключает возможность выхода из строя транзисторов VT1, VT2 в случае теплового пробоя диодов (например, при заклинивании электродвигателя вентилятора). Его сопротивление выбирают, исходя из предельно допустимого значения тока базы VT1. Резистор R2 определяет порог срабатывания регулятора.

Следует отметить, что число диодов датчика температуры зависит от статического коэффициента передачи тока составного транзистора VT1, VT2. Если при указанном на схеме сопротивлении резистора R2, комнатной температуре и включенном питании крыльчатка вентилятора неподвижна, число диодов следует увеличить.

Необходимо добиться того, чтобы после подачи напряжения питания она уверенно начинала вращаться с небольшой частотой. Естественно, если при четырех диодах датчика частота вращения окажется значительно больше требуемой, число диодов следует уменьшить.

Устройство монтируют в корпусе блока питания. Одноименные выводы диодов VD1-VD4 спаивают вместе, расположив их корпусы в одной плоскости вплотную друг к другу. Полученный блок приклеивают клеем БФ-2 (или любым другим термостойким, например, эпоксидным) к теплоотводу высоковольтных транзисторов с обратной стороны. Транзистор VT2 с припаянными к его выводам резисторами R1, R2 и транзистором VT1 устанавливают выводом эмиттера в отверстие «-cooler» платы блока питания.

Налаживание устройства сводится к подбору резистора R2. Временно заменив его переменным (100–150 кОм), подбирают такое сопротивление введенной части, чтобы при номинальной нагрузке (теплоотводы транзисторов блока питания теплые наощупь) вентилятор вращался с небольшой частотой. Во избежание поражения электрическим током (теплоотводы находятся под высоким напряжением!) «измерять» температуру наощупь можно, только выключив компьютер. При правильно отлаженном устройстве вентилятор должен запускаться не сразу после включения компьютера, а спустя 2–3 мин после прогрева транзисторов блока питания.

Схема регулятора скорости вентилятора для уменьшения шума

В отличии от схемы, которая замедляет обороты вентилятора после старта (для уверенного запуска вентилятора), данная схема позволит увеличить эффективность работы вентилятора путем увеличения оборотов при повышении температуры датчика. Схема также позволяет уменьшить шум вентилятора и продлить его срок службы.

Необходимые для сборки детали:

  • Биполярный транзистор (VT1) — КТ815А.
  • Электролитический конденсатор (С1) — 200 мкФ/16В.
  • Переменный резистор (R1) — Rt/5.
  • Терморезистор (Rt) — 10–30 кОм.
  • Резистор (R2) — 3–5 кОм (1 Вт).

Настройка производится до закрепления термодатчика на радиаторе. Вращая R1, добиваемся, чтобы вентилятор остановился. Затем, вращая в обратную сторону, заставляем его гарантированно запускаться при зажимании терморезистора между пальцами (36 градусов).

Если ваш вентилятор иногда не запускается даже при сильном нагреве (паяльник поднести), то нужно добавить цепочку С1, R2. Тогда R1 выставляем так, чтобы вентилятор гарантированно запускался при подаче напряжения на холодный блок питания. Через несколько секунд после заpяда конденсатора, обороты падали, но полностью вентилятор не останавливался. Теперь закрепляем датчик и проверяем, как все это будет крутится пpи реальной работе.

Rt — любой терморезистор с отрицательным ТКЕ, например, ММТ1 номиналом 10–30 кОм. Терморезистор крепится (приклеивается) через тонкую изолирующую прокладку (лучше слюдяную) к радиатору высоковольтных транзисторов (или к одному из них).

Видео о сборке регулятора оборотов вентилятора:

ERH Индия DC 1.

8V 3V 5V 6V 12V 2A Регулятор скорости Низковольтный регулятор скорости двигателя PWM Регулируемый приводной модуль ШИМ-регулятор скорости Двигатель постоянного тока Звукозапись и звуковая схема Электронный набор для хобби Цена в Индии secs

Игрушки и игры

Наборы для хобби

Электронные наборы

ERH India Электронные наборы

ERH India DC 1.8V 3V 5V 6V 12V 2A Регулятор скорости Низковольтный регулятор скорости двигателя PWM Регулируемый приводной модуль PWM Регулятор скорости двигателя DC Звуковой регистратор Электронный набор для хобби и звуковой схемы

3,8

36 Рейтинг и 3 обзора

₹ 320

₹ 479

33% скидка

Купоны для вас

  • Специальная цена ₹ 100 с выкупом с помощью кешетка на первом порядке

    T & C

  • Доступны

    9002 2
  • 266 Партнерское предложениеПодпишитесь на Flipkart Оплатите позже и получите подарочную карту Flipkart на сумму до 1000 рупий*

    Узнайте больше

  • Партнерское предложениеКупите этот продукт и получите скидку до 250 рупий на мебель Flipkart

    Узнайте больше

  • Банковское предложение Скидка 10% на кредитные и дебетовые карты HDFC Bank Full Swipe Trxns до ₹ 500. При заказе от 5000 рупий и выше

    T&C 1000. О заказах в 5000 000 и выше

    T & C

  • Доставка

    Проверка

    Введите Pincode

    Подробности просмотра

    Основные моменты

    • Источник мощности: DC
    • . Материал: Steel
    • .0002 Услуги

      Продавец

      Erhindia

      3,7

      Описание

      DC 1,8V-15V 5V 12V 30W 2A 2A PWM Регулятор двигателя. Box

      • Мотор напряжения

      Генерал

      Бренд
      • ERH Индия
      0029
      Model Number
      • DC 1.8V 3V 5V 6V 12V 2A Speed ​​Controller Low Voltage Motor Speed ​​Controller PWM Adjustable Drive Module PWM Speed ​​Controller DC Motor
      Type
      • Sound Recorder and Звуковая схема
      ROHS Жалоба
      Материал 90

      90 Сталь0092

      Dimensions

      Width
      • 13 cm
      Height
      • 13 cm
      Weight
      • 350

      Характеристики питания

      Тип батареи
      • AA
      Количество батарей
        3 90926 30029
      Battery Size
      • AAA
      Power Source
      • DC
      Other Power Features
      • Input supply voltage:1. 8V-15VDC, The maximum выходная мощность: 30 Вт, максимальный непрерывный выходной ток: 2 А, регулируемый рабочий цикл: 0–100 %.0092

      Часто покупается вместе

      ERH India DC 1,8V 3V 5V 6V 12V 2A контроллер скорости низкого напряжения MO …

      3,8

      (36)

      ₹ 320

      ₹ 479

      33%

      ₹ 320

      ₹ 479

      %.

      TechSupreme 12V 2,40A вентилятор BA10033B12U-P032 97 * 97 * 33 мм …

      3,3

      (42)

      Aptechdeals 12 В. 320

      2 Дополнения

      ₹745

      Total

      ₹1,065

      Ratings & Reviews

      36 Ratings &

      3 Reviews

      • 5★

      • 4★

      • 3★

      • 2★

      • 1★

      • 18

      • 7

      • 3

      • 1

      • 7

      4

      Действительно приятный

      Очень очень маленький предмет, но хорошо работает

      Читать подробности

      Flipkart Customer

      Сертифицированный покупатель, районы Guntur

      Sep, 2021

      Permalinc !

      Good Product

      ПОДРОБНЕЕ

      Som Choudhury

      Certified Buyer, Berhampore

      5 месяцев назад

      Постоянная ссылка

      Сообщить о нарушении

      4

      замечательный

      Good Working. TNQ FLPKRT

      Читать подробности

      Клиент Flipkart

      Сертифицированный покупатель Малаппурам Район

      9 Мон назад

      PEMMALICK

      Отчет Abus

      и ответы

      Q: AC: As Abus

      и ответы

      Q: AC: As Abus

      . конвет

      А:Нет.

      Сом Чоудхури

      Сертифицированный покупатель

      Сообщить о нарушении

      Не нашли правильного ответа, который вы искали

      Безопасные и надежные платежи. Легкий возврат. 100% подлинные продукты.

      Простая схема регулятора вентилятора для управления скоростью вентилятора переменного тока

      Общая схема регулятора вентилятора переменного тока в основном используется для изменения скорости вентилятора. В этом проекте мы создадим собственный регулятор вентилятора с минимальным количеством компонентов и для большей эффективности. Как правило, вентилятор издает гудящий шум при использовании с различными схемами регулятора вентилятора, в нашей схеме используются DIAC и TRIAC , они издают минимальный гудящий шум или полностью отсутствуют и работают превосходно! Мы также разработали несколько цепей управления скоростью вращения вентиляторов, а также внедрили методы IoT для управления ими. Если вам интересно, взгляните на эти удивительные схемы для справки.

      Компоненты, необходимые для сборки регулятора вентилятора переменного тока

      Компоненты, необходимые для сборки схемы регулятора вентилятора TRIAC , перечислены ниже:

      1. Потенциометр 500 кОм
      2. БТ 136 симистор
      3. DB3 DIAC
      4. Конденсатор 0,1 мкФ/400 В
      5. Резистор 10 кОм
      6. 2-контактная клеммная колодка

      Электрическая схема регулятора вентилятора переменного тока

      Электрическая схема регулятора вентилятора переменного тока приведен ниже. Сетевое напряжение 220 В переменного тока подается на вход одной клеммы вентилятора (нагрузка), а другая клемма вентилятора подключается к одной ножке резистора 10 кОм. Резистор 10 кОм будет подключен к одной клемме потенциометра 500 кОм, тогда как выходная клемма будет закорочена и подключена к одному выводу DIAC и к конденсатору 0,1 мкФ. (DIAC не имеет полярности, поэтому его можно подключать с любого конца). Другой конечный контакт DIAC подключен к терминалу Gate TRIAC, который в основном управляет состоянием ON и OFF TRIAC. Резистор 10 кОм подключен к выводу MT2 симистора. Соединение довольно простое и может быть выполнено через перфорированную плату. Мы также можем разработать собственную печатную плату, чтобы легко разместить все компоненты.

      Совет:

      1. Используйте радиатор с симистором, т.к. он может нагреваться после некоторого времени работы или при использовании приборов высокой мощности.
      2. Нагрузочная способность <200 Вт. Если вы хотите использовать нагрузку большей мощности, используйте другие варианты симисторов BTA.

      Я построил эту схему на нулевой печатной плате для тестирования, и моя плата после пайки всех компонентов выглядит так, как показано на рисунке ниже. Как видите, проект выглядит просто и легко, поэтому я также рекомендую вам приобрести Veroboard и начать работу с ним.

      Краткое введение в TRIAC и DIAC

      В схеме используются два основных компонента: TRIAC и DIAC. Давайте быстро разберемся в основах их работы. Вы также можете ознакомиться с подробной статьей о работе TRIAC и работе DIAC, если хотите узнать больше.

      TRIAC: TRIAC — это компоненты, используемые для управления сигналами переменного тока. Они используются во многих приложениях, где требуется мощное переключение сигналов переменного тока. Симисторы обычно используются в схемах диммера переменного тока и очень удобны при попытке контролировать скорость вентилятора или в качестве диммера для светодиодной лампы.

      DIAC: DIAC расшифровывается как диоды для переменного тока. Это двунаправленный компонент с двумя электродами. Это еще один компонент семейства тиристоров . Он работает только тогда, когда превышает напряжение отключения (VBO) и обычно используется для срабатывания симисторов. На приведенном ниже графике показана работа DIAC.

      Форма сигнала, представленная выше, отображает график зависимости тока от напряжения DIAC. Поскольку мы знаем, что в нашем проекте DIAC – это компонент, который управляет проводящей фазой TRIAC через его клемму Gate, нам нужно знать, как в DIAC работает напряжение пробоя (VBO). DIAC переходит в свою проводящую стадию только после того, как пересекает барьерное напряжение (VBO), которое составляет примерно около 30 В, но отличается для разных моделей компонентов. Первоначально DIAC представляет собой устройство с более высоким сопротивлением, но после постоянного увеличения уровня напряжения и в точке VBO сопротивление резко уменьшается, и оно начинает проводить, что приводит к увеличению тока. DIAC остается в проводящем состоянии до тех пор, пока потребляемый от него ток не уменьшится до уровня, называемого «ток удержания». Как только потребляемый ток падает ниже тока удержания, DIAC снова становится непроводящим.

      Как показано на графике выше, напряжение (ось x) постепенно увеличивается, пока не достигнет напряжения пробоя (VBO), которое составляет 30-40 В, после чего наблюдается резкое снижение и достигается постоянный выходной ток (10 мА), который является удерживающим током.

      Разница между TRIAC и DIAC

      Несмотря на то, что эти два устройства отличаются количеством контактов и конфигурацией, и DIAC, и TRIAC относятся к семейству тиристоров. TRIAC – это устройство высокой мощности, а DIAC – маломощное устройство. Напряжение пробоя (VBO) DIAC нельзя изменить, тогда как VBO симистора можно изменить с помощью его клеммы затвора. DIAC – это устройство, используемое для управления точкой срабатывания TRIAC. Типичное обозначение выводов для TRIAC и DIAC показано ниже.

      Работа цепи регулятора вентилятора переменного тока

      Схема работает в основном за счет управления клеммой затвора TRIAC и другой клеммой DIAC, помимо изменения времени разряда конденсатора. В течение положительной половины цикла пластины конденсатора заряжаются в соответствии с полярностью, и ток также течет к клемме T1 TRIAC, но DIAC все еще не срабатывает, поскольку мы не пересекаем напряжение прерывателя (VBO) DIAC ( обычно около 30 В для DB3. Поскольку сопротивление изменяется и конденсатор разряжается до напряжения, превышающего напряжение пробоя DIAC, DIAC начинает проводить  и выход подается на клемму затвора TRIAC, который затем срабатывает, цепь замыкается, и вентилятор вращается.

      Аналогично, для отрицательной половины цикла конденсатор заряжается, но с перепутанной полярностью, и как только напряжение пробоя достигается (VBO), DIAC проводит ток и запускает TRIAC, следовательно, цепь замыкается. На приведенном выше графике показаны точки срабатывания, проводящие точки и точки срабатывания, а также ток удержания (Ih) симистора во время двухполупериодного сигнала переменного тока.

      Завершив весь процесс пайки и приобретения вентилятора, я подключил модуль к сети переменного тока 220В и вентилятор, скорость которого нужно регулировать. Когда я включил питание и начал вращать потенциометр, я заметил, что вентилятор вращается в зависимости от того, насколько сильно был повернут потенциометр. Переменное сопротивление потенциометра помогало регулировать скорость вращения вентилятора с помощью наших TRIAC и DIAC.

      Надеюсь, вы узнали что-то новое и получили удовольствие от сборки собственного регулятора вентилятора переменного тока. Если у вас есть какие-либо вопросы, оставьте их в разделе комментариев или воспользуйтесь нашим форумом по электронике.

      Для объяснения и просмотра правильной работы этого проекта, пожалуйста, посмотрите видео, приведенное ниже.

      PWMctrl — ШИМ-контроллер вентилятора на базе 12 В 555

      PWMctrl — это простой ШИМ-генератор на базе 555 для управления вентилятором с поддержкой ШИМ на 12 В. Это простая и хорошо известная схема, и ее применение шире, чем простое управление вентилятором, но есть несколько предостережений, которые, я считаю, стоит задокументировать.

      Отказ от ответственности

      Информация и методы, описанные здесь, предоставляются «КАК ЕСТЬ» БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ. Используйте концепции, примеры и информацию на свой страх и риск. Возможны ошибки и неточности, которые могут повредить ваши устройства. Действовать с осторожностью, и хотя крайне маловероятно, что несчастные случаи произойдут из-за следования советам или процедурам, описанным в этом документе, автор не несет никакой ответственности за любой ущерб, который, как утверждается, был вызван этим.

      Моя основная цель в этой конструкции заключалась в том, чтобы включить ШИМ-управление вентилятором корпуса с фиксированным коэффициентом для системы, которая не имела выходной мощности ШИМ (ИБП с пассивным охлаждением, который я модифицировал для использования более крупной батареи, что привело к увеличению времени работы, которое не было обязательно часть его оригинальной спецификации дизайна и, таким образом, побуждает к дополнительному активному охлаждению).

      Таким образом, мои цели были довольно простыми:

      • KISS дизайн
      • Недорогой
      • Должен работать от нерегулируемого источника постоянного тока 12 В
      • Компактный размер (печатная плата 20×25 мм)
      • Можно собрать «вручную»

      Схема

      Вот схема конструкции:

      Пояснение к схеме

      Это почти типичная нестабильная проводка для таймера 555 с той оговоркой, что синхронизирующий конденсатор заряжается и разряжается через выходной контакт 555. Такое расположение стало возможным благодаря тому факту, что на выходной контакт не оказывается значительной нагрузки, что позволяет убрать обычный подтягивающий резистор, не требуя при этом использования разрядного вывода.

      Основная логика, реализованная двумя диодами D1 и D2 (1N4148 идеально подходят) и потенциометром VR1 , заключается в изменении сопротивления в зависимости от того, заряжается или разряжается конденсатор. Это создает две отдельные постоянные времени RC ( C является фиксированной, но R изменяется в каждом полупериоде) и, таким образом, обеспечивает две разные длительности для низкого и высокого состояния импульса. Только внешние компоненты 4 обеспечивают непрерывную ШИМ, которая может растягиваться примерно от 1 до 99% ширины импульса.

      Остальная часть конструкции (выбор значений для VR1 и C2 , а также выходная секция, образованная Q1 и R1 ) легко объяснима, если взглянуть на спецификацию 4-проводного ШИМ-вентилятора. раздел 2.3.1 : целевая частота составляет 25 кГц , а сигнал ШИМ должен быть с открытым коллектором с максимальным низким логическим напряжением 0,8 В и типичным током потребления около 10 мА.

      В этой конфигурации нестабильной работы выходная частота 555 составляет f = 1,44 / RC (подробнее о нестабильной работе см. по этой ссылке). Мы хотим, чтобы конденсатор был небольшого размера (дешевле и меньше), что, в свою очередь, повысит R, что хорошо, потому что мы также хотим, чтобы протекал слабый ток. 10 кОм и 5,6 нФ почти точно дадут целевую частоту 25 кГц. Однако, чтобы использовать общие значения E6, вместо этого выбирается 4,7 нФ . Благодаря аппроксимации и допуску компонентов он дает удивительно хорошие практические результаты (испытательный прототип достиг 25,7 кГц при 50% рабочем цикле, температуре окружающей среды 25°C).

      Далее, Q1 — вездесущий BC547 — обеспечивает выход с открытым коллектором с пропускной способностью по току 100 мА и падением напряжения на насыщенном CE-переходе около 100 мВ (обычно), что значительно ниже максимального указанного значения 800 мВ. R1 ограничивает ток базы Q1, обеспечивая при этом насыщение (при минимальном h FE 110 и целевом токе коллектора 10 мА требуемый базовый ток составляет около 90 мкА. Резистор 10 кОм превысит это значение примерно на порядка величины при 12 В, оставляя достаточно места для изменений напряжения и тока.0003

      Примечание: Предупреждение о выборе IC1 , самого таймера 555. Обычные биполярные варианты (NE/LM555), хотя и способны выдавать высокие выходные токи, имеют главный недостаток, заключающийся в том, что при каждом изменении состояния на шину напряжения ложатся ломовые нагрузки. Им также обычно требуется конденсатор на их входе CV, чтобы избежать ложного срабатывания. Так как эта конструкция не требует больших выходных токов (благодаря относительно высоким значениям R1 и VR1 ), предпочтительнее версии CMOS (в данном конкретном случае я использовал Intersil ICM7555 ). Это дает много преимуществ, в первую очередь меньший ток питания, отсутствие необходимости в развязке CV и отсутствие токов лома. Этот последний пункт имеет одно важное значение: он фактически сводит на нет необходимость в развязке источника питания ИС.

      Кроме того, в контексте этого проекта источник питания подключается к шине 12 В ИБП. Когда ИБП работает от батареи, любой всплеск тока преобразуется в падение напряжения, которое может (и будет) вызывать ложное отключение устройства (в двух словах: потому что внутреннее сопротивление батареи делает ее неидеальным источником напряжения). Таким образом, крайне необходимо уменьшить, насколько это возможно, эти всплески тока. Это также объясняет, почему общий ток, потребляемый схемой, должен быть как можно меньше (и на самом деле преобладать в зависимости от требований к питанию вентилятора), чтобы не расходовать без необходимости емкость батареи. На самом деле основная причина такой конструкции заключается в том, чтобы обеспечить возможность настройки скорости вращения вентилятора на подходящую рабочую точку, при которой потребляемый ток ограничен, а воздушный поток достаточен. Потенциометр делает эту регулировку довольно простой на месте .

      Развязывающий конденсатор C1 , тем не менее, предназначен для дальнейшего сглаживания возможных всплесков питания (которые в основном исходят от вентилятора). Его значение будет компромиссом между заданной частотой (25 кГц, что предполагает относительно низкое значение емкости конденсатора — 100–1000 нФ) и фактическим уровнем шума питания, создаваемого вентилятором (и тем, сколько остаточного шума вы готовы уменьшить). терпеть). Таким образом, ваш пробег может варьироваться, и этот конкретный компонент следует выбирать в зависимости от ваших аппаратных условий.

      Примечание: Реализация грубой ШИМ на основе температуры с, например, термистор оставлен в качестве упражнения для проницательного читателя 😉

      Макет

      Вот компактный двухсторонний макет, который подходит для печатной платы 20 x 25 мм:

      На планировку (очень простую), очевидно, повлияла цель дизайна пространства: она крошечная.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
