Схема регулятора. Регулятор мощности со стабилизацией выходного напряжения: принцип работы и схема

Основные элементы схемы:

• VS1 — силовой симистор
• DA1.1 — компаратор для формирования импульсов управления
• Формирователь импульсов перехода через ноль
• Генератор пилообразного напряжения
• Узел формирования управляющих импульсов
• Цепь обратной связи по выходному напряжению

Принцип стабилизации выходного напряжения

Стабилизация выходного напряжения в данном регуляторе мощности обеспечивается за счет следующих факторов:

1. Измерение действующего значения выходного напряжения с помощью цепи обратной связи
2. Сравнение измеренного напряжения с опорным в компараторе
3. Автоматическая коррекция момента открытия симистора при отклонении выходного напряжения
4. Формирование управляющих импульсов с учетом текущего сетевого напряжения

При снижении сетевого напряжения происходит увеличение длительности открытого состояния симистора, что компенсирует падение напряжения. И наоборот, при повышении напряжения сети уменьшается время открытого состояния симистора.

Сборка регулятора мощности своими руками

Для самостоятельной сборки регулятора мощности со стабилизацией выходного напряжения потребуются следующие компоненты:

• Симистор или тиристор на требуемый ток нагрузки
• Операционные усилители (например, LM358)
• Транзисторы для формирования импульсов
• Резисторы и конденсаторы по схеме
• Печатная плата или макетная плата
• Корпус с радиатором для симистора

При сборке важно обеспечить надежную изоляцию силовой части схемы от низковольтных цепей управления. Симистор необходимо установить на радиатор достаточной площади. Рекомендуется использовать предохранитель для защиты схемы.

Области применения регулятора мощности

Регулятор мощности со стабилизацией выходного напряжения может эффективно применяться в следующих областях:

• Регулирование яркости ламп освещения
• Управление скоростью электродвигателей
• Регулирование мощности электронагревателей
• Управление мощностью электроинструмента
• Регулирование температуры в термостатах
• Управление мощностью бытовых электроприборов

Благодаря стабилизации выходного напряжения такой регулятор обеспечивает более точное и плавное управление мощностью нагрузки по сравнению с простыми диммерами.

Меры безопасности при работе с регулятором мощности

При сборке и эксплуатации регулятора мощности необходимо соблюдать следующие меры безопасности:

1. Использовать качественную изоляцию всех токоведущих частей
2. Обеспечить надежное заземление корпуса устройства
3. Не превышать максимально допустимую мощность нагрузки
4. Использовать предохранители для защиты от короткого замыкания
5. Не прикасаться к схеме во включенном состоянии
6. При настройке использовать изолирующие инструменты
7. Соблюдать правила электробезопасности при работе с сетевым напряжением

Помните, что в схеме присутствует опасное для жизни сетевое напряжение. Сборку и настройку устройства должны выполнять только квалифицированные специалисты.

Регулятор мощности со стабилизацией действующего значения выходного напряжения

Регуляторы мощности различных нагрузок в цепях переменного тока (диммеры), которые в качестве управляемого ключевого элемента используют тиристоры или симисторы, очень распространены в быту. Они применяются как для изменения яркости осветительных ламп определённых типов, мощности электродвигателей различного электроинструмента и бытовых электроприборов, включая электропаяльники и различную кухонную технику, так и для некоторых зарядных устройств и сварочных аппаратов. Чаще всего в таких регуляторах используется фазоимпульсное управление, когда на управляющий электрод симистора или тиристора подаётся импульс с регулируемой задержкой относительно начала полупериода сетевого напряжения. С помощью специального узла эта задержка изменяется от 0 до 180 градусов, обеспечивая изменение напряжения на нагрузке от максимального до минимального.

В большинстве устройств узел управления состоит из фазосдвигающей цепи, содержащей переменный резистор, фазосдвигающий конденсатор и пороговый элемент, в качестве которого используются однопереходные транзисторы, динисторы или их транзисторный эквивалент. Достоинство таких узлов — простота конструкции. Но им присущи и очень существенные недостатки, главным из которых является зависимость фазовой задержки импульса запуска от напряжения сети. Это существенно влияет на действующее напряжение нагрузки при колебаниях сетевого напряжения. Простой пример, при напряжении сети 220 В таким регулятором было установлено действую-щее напряжение на нагрузке 170 В. При падении напряжения в сети до 180 В (на 18 %) напряжение на нагрузке уменьшилось до 125 В (на 43 %). Для исключения ошибки измерения проводились мультиметром с функцией True RMS. Если, например, для управления яркостью ламп освещения используется такой регулятор, часто наблюдаются сильные мигания ламп при незначительных колебаниях напряжения в сети.

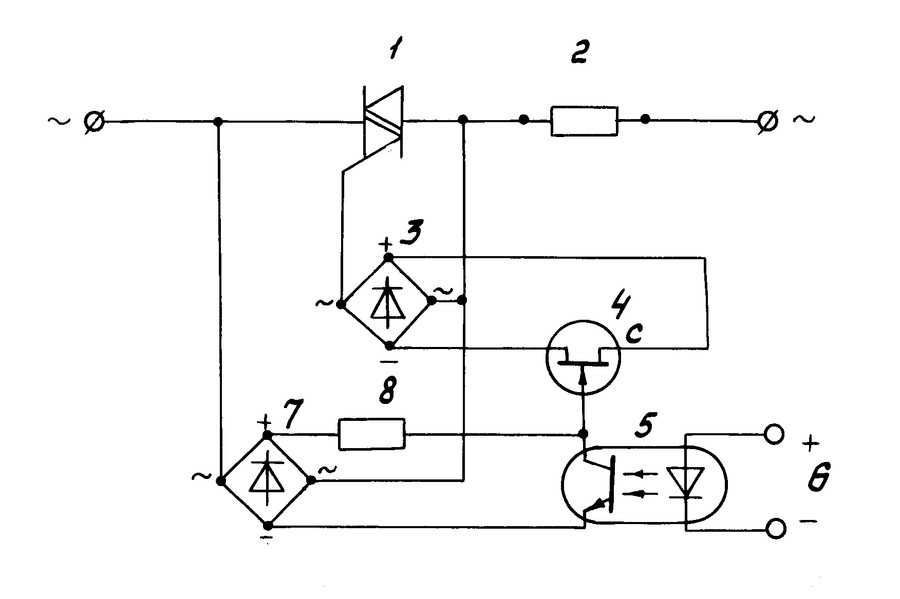

Рис. 1. Схема регулятора

Регулятор, схема которого приведена на рис. 1, лишён этого недостатка. При отклонениях напряжения в сети в широких пределах он обеспечивает практически стабильное действующее апряжение на нагрузке за счёт компенсирующей коррекции фазовой задержки импульса управления симистором. Естественно, что выходное напряжение регулятора не может превысить входного. Он состоит из формирователя импульсов перехода сетевого напряжения через ноль (транзисторы VT1, VT2), генератора пилообразного напряжения с фазовой привязкой к сетевым полуволнам (транзистор VT3, конденсатор C4 и резистор R6), компаратора DA1.1, который сравнивает пилообразное напряжение с заданным переменным резистором R7 постоянным напряжением. На выходе компаратора появляется импульс с изменяемой длительностью с задержкой от начала полупериода сетевого напряжения, определяемой напряжением на движке переменного резистора R7. При уменьшении этого напряжения задержка импульса уменьшается и приближается к 0 градусов, а при увеличении напряжения задержка меняется в сторону 180 градусов.

Образцовое напряжение для переменного резистора образовано делителем напряжения R1/(R2+R5) и зависит от напряжения в сети. С помощью дифференцирующей цепи R10C6, компаратора DA1.2, транзистора VT4 и конденсатора C7 на управляющем электроде симистора VS1 формируются короткие трицательные импульсы управления при любой полярности сетевой полуволны. При указанных номиналах элементов максимальная амплитуда пилообразного напряжения, подаваемого на вход компаратора DA1.1, — около 6,5 В. Если напряжение в сети равно 230 В, на конденсаторе C2 оно также составляет около 6,5 В. Стабилитрон VD4 с напряжением стабилизации 7 В служит для ограничения образцового напряжения на резисторе R7 при большом превышении сетевого напряжения над номинальным значением. Если этот стабилитрон не устанавливать, при напряжении в сети более 230 В действующее напряжение на нагрузке может незначительно уменьшиться, хотя это может быть даже полезным.

Напряжением питания 12 В все узлы регулятора обеспечивает стабилизатор напряжения, собранный на балластном конденсаторе C3, выпрямителе на диоде VD2, сглаживающем конденсаторе С1 и стабилитроне VD1.

Устройство допускает большое отклонение номиналов почти всех элементов с последующей коррекцией режимов. Например, сопротивление резистора R7 может быть от 10 кОм до 1 МОм, но при этом, возможно, дополнительно потребуется скорректировать сопротивление R8, номинал которого должен быть примерно в восемь раз меньше сопротивления резистора R7, чтобы напряжение на конденсаторе C2 было около 6,5 В при напряжении в сети 230 В. Постоянную времени цепи R6C4 желательно сохранить рекомендованной, чтобы амплитуда пилообразного напряжения не изменилась, в противном случае придётся корректировать напряжение на резисторе R7 с помощью резистора R1. При исправных элементах и отсутствии ошибок в монтаже устройство начинает работать сразу и не требует никакой настройки. Благодаря стабилизирующим свойствам регулятора на корпусе приора вокруг ручки резистора регулировки выходного напряжения R7 можно нанести шкалу выходных напряжений. Разметку шкалы производят путём измерения различных значений выходного напряжения с помощью мультиметра с функцией True RMS.

Рис. 2. Чертёж печатной платы прибора и размещение элементов на ней

Печатная плата изготовлена из одностороннего фольгированного стеклотекстолита толщиной 1,5 мм, её чертёж показан на рис. 2. Вместо конденсатора C3 можно применить металлизированные лавсановые конденсаторы серии К73-17В, импортные полипропиленовые MPX-X2, KNB1530 или аналогичные, ёмкостью 0,22. ..0,47 мкФ, допускающие работу при переменном напряжении не менее 275 В. Конденсаторы C2, C5, C6, C7 — керамические серии К10-17 или импортные. Конденсатор C4 лучше использовать К73-17, в крайнем случае можно использовать и керамический, но из-за большого отклонения ёмкости таких конденсаторов от номинала может потребоваться подборка резистора R6 для сохранения амплитуды пилообразного напряжения около 6,5 В. Постоянные резисторы — МЛТ, С2-23 или импортные металлоплёночные, мощностью 0,125…0,25 Вт. Переменный резистор R7 — любого типа с линейной функциональной зависимостью, позволяющий установить на ось изолирующую ручку управления.

Транзисторы могут быть серий КТ3117, КТ3102. Тип применяемого симистора зависит от мощности планируемой нагрузки. Если ток нагрузки превышает 2 А, симистор необходимо установить на теплоотвод. Печатная плата позволяет это сделать. Компаратор, помимо распространённого серии LM393, можно использовать российский КР1401СА3Б. Внешний вид смонтированной печатной платы показан на рис. 3. Если регулятор используется для регулирования яркости осветительных ламп, плату можно разместить внутри подрозетника или небольшой электромонтажной распределительной коробки.

Рис. 3. Внешний вид смонтированной печатной платы

Следует иметь в виду, что элементы регулятора находятся под опасным напряжением сети 230 В, поэтому все работы, связанные с его доработкой, подбором элементов, настройкой, необходимо проводить с особой осторожностью, исключающей случайное прикосновение к токоведущим частям. В это время устройство лучше запитать через разделительный трансформатор, обеспечивающий гальваническую развязку от сети и ограничение выходной мощности.

Чертёж печатной платы устройства находится здесь.

Автор: В. Кравцов, г. Новороссийск Краснодарского края

Электронные схемы — регуляторы — CoderLessons.com

Следующим и последним этапом перед нагрузкой в ​​системе электропитания является часть регулятора. Давайте теперь попробуем понять, что такое регулятор и что он делает.

Часть электроники, которая занимается управлением и преобразованием электроэнергии, может быть названа силовой электроникой . Регулятор является важным устройством, когда речь идет о силовой электронике, поскольку он контролирует выходную мощность.

Нужен регулятор

Для источника питания, обеспечивающего постоянное выходное напряжение, независимо от изменений входного напряжения или изменений тока нагрузки, необходим регулятор напряжения.

Регулятор напряжения – это такое устройство, которое поддерживает постоянное выходное напряжение вместо любых колебаний входного напряжения или любых изменений тока, потребляемых нагрузкой. Следующее изображение дает представление о том, как выглядит практический регулятор.

Типы регуляторов

Регуляторы могут быть классифицированы на различные категории, в зависимости от их работы и типа подключения.

В зависимости от типа регулирования

• Линейный регулятор – Регулятор, который регулирует выходное напряжение, чтобы быть постоянным, несмотря на изменения входной линии, он называется Линейным регулятором .

• Регулятор нагрузки – Регулятор, который регулирует выходное напряжение, чтобы быть постоянным, несмотря на изменения нагрузки на выходе, он называется регулятором нагрузки .

Линейный регулятор – Регулятор, который регулирует выходное напряжение, чтобы быть постоянным, несмотря на изменения входной линии, он называется Линейным регулятором .

Регулятор нагрузки – Регулятор, который регулирует выходное напряжение, чтобы быть постоянным, несмотря на изменения нагрузки на выходе, он называется

В зависимости от типа подключения , существует два типа регуляторов напряжения. Они есть

• Серийный регулятор напряжения
• Шунтирующий регулятор напряжения

Расположение их в цепи будет таким же, как на следующих рисунках.

Давайте посмотрим на другие важные типы регуляторов.

Стабилизатор напряжения стабилитрона

Регулятор напряжения Зенера – это регулятор, который использует стабилитрон для регулирования выходного напряжения. Мы уже обсуждали детали, касающиеся стабилитрона, в руководстве по базовой электронике.

Когда стабилитрон работает в области пробоя или стабилитрона , напряжение на нем по существу постоянное для большого изменения тока через него. Эта характеристика делает стабилитрон хорошим стабилизатором напряжения .

На следующем рисунке показано изображение простого регулятора Зенера.

Приложенное входное напряжение Vi, когда оно превышает значение напряжения стабилитрона Vz, затем диод стабилитрона работает в области пробоя и поддерживает постоянное напряжение на нагрузке. Последовательный ограничивающий резистор Rs ограничивает входной ток.

Работа стабилизатора напряжения Зенера

Стабилитрон поддерживает постоянное напряжение на нем, несмотря на колебания нагрузки и колебания входного напряжения. Следовательно, мы можем рассмотреть 4 случая, чтобы понять работу стабилизатора напряжения Зенера.

Случай 1 – Если ток нагрузки IL увеличивается, то ток через стабилитрон IZ уменьшается, чтобы поддерживать ток через постоянный резистор RS постоянным. Выходное напряжение Vo зависит от входного напряжения Vi и напряжения на последовательном резисторе RS.

Это можно записать как

Vo=Vв−IRS

Где I постоянен. Следовательно, Vo также остается постоянным.

Случай 2 – Если ток нагрузки IL уменьшается, то ток через стабилитрон IZ увеличивается, так как ток через резистор серии RS I_S $ через резистор RS остается постоянным. Хотя ток IZ через стабилитрон увеличивается, он поддерживает постоянное выходное напряжение VZ, которое поддерживает постоянное напряжение нагрузки.

Случай 3 – Если входное напряжение Vi увеличивается, то ток IS через последовательный резистор RS увеличивается. Это увеличивает падение напряжения на резисторе, то есть увеличивается VS. Хотя ток через стабилитрон IZ увеличивается с этим, напряжение на стабилитроне VZ остается постоянным, сохраняя постоянное напряжение на выходе нагрузки.

Случай 4. Если входное напряжение уменьшается, ток через последовательный резистор уменьшается, что приводит к уменьшению тока через стабилитрон IZ. Но стабилитрон поддерживает постоянное выходное напряжение благодаря своему свойству.

Ограничения стабилитрона напряжения

Есть несколько ограничений для стабилизатора напряжения Зенера. Они –

• Он менее эффективен для токов большой нагрузки.
• Импеданс Зенера немного влияет на выходное напряжение.

Следовательно, стабилизатор напряжения Зенера считается эффективным для применений с низким напряжением. Теперь давайте рассмотрим другие типы регуляторов напряжения, которые сделаны с использованием транзисторов.

Регулятор напряжения серии транзистор

Этот регулятор имеет транзистор, последовательно соединенный с регулятором Зенера и оба параллельно нагрузке. Транзистор работает как переменный резистор, регулирующий напряжение эмиттера на коллекторе, чтобы поддерживать постоянное выходное напряжение. На рисунке ниже показан транзисторный последовательный регулятор напряжения.

При входных рабочих условиях ток через базу транзистора изменяется. Это влияет на напряжение на соединении базового эмиттера транзистора VBE. Выходное напряжение поддерживается постоянным напряжением стабилитрона VZ. Поскольку оба они поддерживаются равными, любое изменение входного питания указывается изменением базового напряжения эмиттера VBE.

Следовательно, выходное напряжение Vo можно понимать как

VO=VZ+VBE

Работа транзисторного стабилизатора напряжения серии

Работу последовательного стабилизатора напряжения следует учитывать при изменении входного напряжения и нагрузки. Если входное напряжение увеличивается, выходное напряжение также увеличивается. Но это, в свою очередь, приводит к уменьшению напряжения на базовом переходе коллектора VBE, так как напряжение Зенера VZ остается постоянным. Проводимость уменьшается по мере увеличения сопротивления в области коллектора эмиттера. Это дополнительно увеличивает напряжение на соединении эмиттера коллектора VCE, тем самым уменьшая выходное напряжение VO. Это будет похоже на уменьшение входного напряжения.

Когда происходят изменения нагрузки, что означает, что если сопротивление нагрузки уменьшается, увеличивая ток нагрузки IL, выходное напряжение VO уменьшается, увеличивая базовое напряжение эмиттера VBE.

С увеличением базового напряжения эмиттера VBE проводимость увеличивается, уменьшая сопротивление коллектора эмиттера. Это, в свою очередь, увеличивает входной ток, который компенсирует снижение сопротивления нагрузки. Это будет похоже на увеличение тока нагрузки.

Ограничения транзисторного стабилизатора напряжения серии

Регуляторы напряжения серии транзисторов имеют следующие ограничения –

• На напряжения VBE и VZ влияет повышение температуры.
• Хорошее регулирование для больших токов невозможно.
• Рассеиваемая мощность высокая.
• Рассеиваемая мощность высокая.
• Менее эффективны.

Чтобы минимизировать эти ограничения, используется транзисторный шунтирующий регулятор.

Транзисторный Шунт Регулятор Напряжения

Транзисторная схема шунтирующего регулятора формируется путем последовательного подключения резистора к входу и транзистора, база и коллектор которого соединены стабилитроном, который регулирует оба параллельно нагрузке. На рисунке ниже показана принципиальная схема транзисторного шунтирующего регулятора.

Работа транзисторного шунтирующего стабилизатора напряжения

Если входное напряжение увеличивается, VBE и VO также увеличиваются. Но это происходит изначально. На самом деле, когда Vin увеличивается, текущий Iin также увеличивается. Этот ток, когда протекает через RS, вызывает падение напряжения VS на последовательном резисторе, которое также увеличивается с Vin. Но это заставляет Vo уменьшаться. Теперь это уменьшение Vo компенсирует начальное увеличение, поддерживая его постоянным. Следовательно, Vo поддерживается постоянным. Если вместо этого уменьшается выходное напряжение, происходит обратное.

Если сопротивление нагрузки уменьшается, должно быть уменьшение выходного напряжения Vo. Ток через нагрузку увеличивается. Это приводит к уменьшению тока базы и тока коллектора транзистора. Напряжение на последовательном резисторе становится низким, так как ток течет интенсивно. Входной ток будет постоянным.

Появится выходное напряжение, которое будет представлять собой разницу между приложенным напряжением Vi и падением последовательного напряжения Vs. Следовательно, выходное напряжение будет увеличено для компенсации начального снижения и, следовательно, будет поддерживаться постоянным. Обратное происходит, если сопротивление нагрузки увеличивается.

IC Регуляторы

Регуляторы напряжения в настоящее время доступны в виде интегральных микросхем (ИС). Они вкратце называются регуляторами IC.

Наряду с функциями, подобными обычному регулятору, регулятор IC имеет такие свойства, как термокомпенсация, защита от короткого замыкания и защита от перенапряжения, которые встроены в устройство.

Типы регуляторов IC

Регуляторы IC могут быть следующих типов –

• Фиксированные положительные регуляторы напряжения
• Фиксированные отрицательные регуляторы напряжения
• Регулируемые регуляторы напряжения
• Регуляторы напряжения с двойным слежением

Давайте теперь обсудим их подробно.

Фиксированный положительный регулятор напряжения

Выход этих регуляторов фиксируется на определенном значении, и значения являются положительными, что означает, что выходное напряжение является положительным напряжением.

Наиболее используемая серия – это серии 7800, и ИС будут похожи на IC 7806, IC 7812, IC 7815 и т. Д., Которые обеспечивают + 6 В, + 12 В и + 15 В соответственно в качестве выходных напряжений. На рисунке ниже показана микросхема 7810, подключенная для обеспечения фиксированного 10 В положительного регулируемого выходного напряжения.

На приведенном выше рисунке входной конденсатор C1 используется для предотвращения нежелательных колебаний, а выходной конденсатор C2 действует как линейный фильтр для улучшения переходного процесса.

Регулятор Фиксированного Отрицательного Напряжения

Выход этих регуляторов фиксируется на определенном значении, и значения являются отрицательными, что означает, что выходное напряжение является отрицательным напряжением.

Наиболее используемая серия – это серия 7900, и микросхемы будут похожи на IC 7906, IC 7912, IC 7915 и т. Д., Которые обеспечивают -6 В, -12 В и -15 В соответственно в качестве выходных напряжений. На рисунке ниже показана ИС 7910, подключенная для обеспечения фиксированного 10В отрицательного регулируемого выходного напряжения.

На приведенном выше рисунке входной конденсатор C1 используется для предотвращения нежелательных колебаний, а выходной конденсатор C2 действует как линейный фильтр для улучшения переходного процесса.

Регулируемые регуляторы напряжения

Регулируемый регулятор напряжения имеет три клеммы IN, OUT и ADJ. Входные и выходные клеммы являются общими, тогда как регулируемая клемма снабжена переменным резистором, который позволяет варьировать выходной сигнал в широком диапазоне.

На приведенном выше рисунке показан нерегулируемый источник питания, приводящий в действие регулируемый регулятор IC 317, который обычно используется. LM 317 представляет собой трехполюсный положительный регулируемый регулятор напряжения и может подавать 1,5A тока нагрузки в регулируемом диапазоне выходных напряжений от 1,25 до 37 В.

Регуляторы напряжения с двойным слежением

Двойной регулятор слежения используется, когда необходимо разделить напряжение питания. Они обеспечивают равные положительные и отрицательные выходные напряжения. Например, микросхема RC4195 обеспечивает выходы постоянного тока + 15В и -15В. Для этого необходимо два нерегулируемых входных напряжения, например, положительный вход может варьироваться от + 18 В до + 30 В, а отрицательный вход может варьироваться от -18 В до -30 В.

На изображении выше показан регулятор RC4195 с двойным слежением. Также доступны регулируемые регуляторы двойного прихвата, выходы которых варьируются между двумя номинальными пределами.

Схема сильноточного регулируемого регулятора напряжения, 0–30 В 20 А

Если вы ищете сильноточная схема регулируемого регулятора напряжения . Это может быть лучшим выбором для вас.

Он может обеспечить выходной ток 20 А или 400 Вт и может регулировать напряжение от 4 до 20 В или легко применять от 0 до 30 В. Это хорошее качество, отличная производительность и долговечность с печатной платой.

Для использования в электронных телекоммуникациях, мощных радиопередатчиках и т. д.

В этом проекте используется несколько компонентов. Из-за использования четверки стабилизатора напряжения LM338—5A и IC-741-популярного операционного усилителя-в линейном режиме питания.

Попробуйте построить, вам понравится!

Как он работает

Высокий ток с параллельным LM338

Внешние элементы управления LM338 с использованием UA741

Как сделать регулятор с регулировкой на регулировке.

LM338K, который мы используем, представляет собой схему регулятора напряжения постоянного тока плавающего типа. Простой стиль применения этой ИС, как показано на рисунке 1

Как использовать микросхему LM338 в базовом режиме

Схема , показанная на рис. 1, в нормальных условиях напряжение между контактом Adj и выходом равно 1,25 В, стабильное значение, при котором проход R1, R2 также будет иметь постоянное значение.

Выходное напряжение равно напряжению на выводе Adj + 1,25 В или рассчитывается следующим образом

Vo = 1,25 (R1 + R2) / R1

Схема понижающего преобразователя

Сильноточный с параллельным LM338

В обычном режиме IC-LM338 Может подавать до 5 А, но для максимального тока нагрузки 20 А мы приведет его к параллели.

На что следует обратить внимание при параллельном подключении множества микросхем, так это на средний ток, протекающий по цепи. Каждый поровну.

Самый простой способ — подключить резистор к выходному контакту микросхемы, как показано на рис. 9.0003 цифра 2 .

Номинал резисторов Rs, применяемых к нему, будет намного меньше R1.

Исходя из схемы, мы можем установить.

IoRs = 1,25 – Vo(R1/(R1+R2))

И от работы цепей множество вниз, будет.

IiRs = 1,25 – Vo (R1 /(R1+R2))

Из этих двух одинаковых уравнений следует, что Io = Ii.

Или просто ток через микросхему LM338 одинаков.

Соединительный LM338 в параллельной форме

На практике мы не используем схемы для его использования. Поскольку напряжение на падении Rs будет изменяться в зависимости от тока, протекающего через нагрузку, и опорного напряжения IC. К тому же непохожие друг на друга.

Внешний LM338 управляет с помощью uA741

Следовательно, нам нужно управлять внешними цепями. Для управления напряжением на контакте adj, как показано на рисунке 3.

Из схемы мы увидим, что на отрицательном контакте IC должно быть половина напряжения выходного напряжения. А на положительном контакте иметь равное опорному напряжению.

Это вызвано постоянным током, протекающим через транзистор к Rs и P1.

От свойств схемы операционного усилителя до регулируемого уровня выходного напряжения, т.е. До тех пор, пока не будет одинакового напряжения на контактном входе.

Таким образом, напряжение на базе выводов транзистора Q1 равно напряжению на отрицательном выводе микросхемы IC.

Напряжение Эти изменения сопротивления транзистора вызывают изменение напряжения в контрольной точке.

Сопротивление транзистора обратно пропорционально выходному напряжению, чтобы компенсировать потерю напряжения Rs. Из-за неравномерного протекания этих токов нагрузки.

Регулятор постоянного тока высокой мощности 4-20 В 20 А от LM338

• Из всех вышеприведенных принципов у нас есть приложения для схем, как показано на Рисунок 4 , если вы хотите добавить IC-LM338, позволяя быть выше тока.
• Для трансформатора, который может питать не менее 30 ампер, напряжение вторичной обмотки должно быть не менее 18 вольт.

Для оптимизации схем для конденсатора С2 лучше использовать 20000мкФ.

Читать: как использовать LM317 Dataashere и Pinout

Список деталей
IC1: LM741
IC2-IC5: LM338K или LM338P
Q1: BD140
D1: DIODE 35A
D2: 1N4148, 75V 150V 150V 150V 150V 150V 150V 150V 150. Резистор 150 Ом 0,5 Вт
R2: Резистор 100 Ом 0,5 Вт
R3, R4: Резистор 4,7 кОм Конденсаторы
C3: 0,1 мкФ 63 В, полиэфирный конденсатор
C4: 10 мкФ 25 В Тантал
C6: 47 мкФ 35 В, электролитические конденсаторы

Плата регулятора постоянного тока высокой мощности — 4-20 вольт — 20 ампер

Сборка 20A Сильноточный регулируемый источник питания

• Все устройства в цепях. Устройства можно припаять к печатной плате, как показано на рис. 5 . Если не поменять входной конденсатор-С2 увеличил эти. Мне придется установить его снаружи печатной платы.
• Мостовой диод должен быть аккуратно прикреплен к радиатору. Для продления срока службы и долговечности.
• Для IC-LM338, который также необходимо установить на радиатор большого размера. Будьте осторожны, корпус микросхемы к радиатору сильно закорочен.
• Когда все паяльное оборудование будет готово, проверьте подачу переменного тока на этот проект.
• Затем отрегулируйте VR1 до нужного выходного напряжения, а затем проверьте нагрузку и отрегулируйте VR1 до тех пор, пока выходное напряжение не изменится.

Сети общего пользования с пометкой «регулятор напряжения» — CircuitLab

Теперь показаны схемы 1-20 из 25. Сортировать по недавно измененное имя

Другие теги

555 7805 переменный ток в постоянный активный фильтр усилитель аналог и анод аттенюатор atx аудио автомобильный отклонение группы запрещенная зона поведенческий точка смещения БЖТ сулит мост-выпрямитель кнопка калькулятор каскадные фильтры каскод катод смос кольпиты компенсация источник постоянного тока токоограничивающий текущее зеркало текущий монитор регулятор тока дак постоянный ток в переменный устройство-моделирование дифференциал дифференциатор цифровой диод делитель эмиттерный повторитель обратная связь фильтр лететь обратно обратноходовой диод частотная область полная волна гитара радиолюбитель высокая частота высокоскоростной высокое напряжение хв гистерезис IC катушка зажигания индукция индуктивный индуктивная нагрузка первоначальные условия инструментальный усилитель интегратор инвертирование jfet Лаплас вел светодиодная матрица сдвиг уровня осветительные приборы липо лм317 тензодатчик логический вентиль НЧ механический микроконтроллер микрофон мосфет двигатель мультивибратор неинвертирующий нелинейный ни выемка Закон Ома операционный усилитель оптический или осциллятор параллельно пассивный пассивный фильтр печатная плата сдвиг фазы фотодиод фоторезистор фототранзистор пьезо растения потенциометр власть источник питания блок питания предусилитель тянуть вниз остановить ШИМ радиоуправляемый релаксационный осциллятор реле резистор-лестница резонанс рф рлк ПЗУ насыщенность триггер Шмитта датчик ряд серводвигатель сигнал свеча зажигания стабильность степпер подведение итогов суперпозиция переключение постоянная времени трансформатор транзистор транслинейный твин-т делитель напряжения регулятор напряжения волновая арифметика проводка хнор xor стабилитрон переключение при нулевом напряжении

О CircuitLab

CircuitLab — это встроенный в браузер программный инструмент для создания схем и моделирования цепей, который поможет вам быстро проектировать и анализировать аналоговые и цифровые электронные системы.
