Схема реле бензонасоса: принцип работы, как проверить, где находится, схема

где находится и стоит реле

Как и на других автомобилях предохранитель топливного насоса Renault Logan обеспечивает стабильную работу устройства подачи бензина в силовую установку. Если в бортовой сети произойдет сильный скачок напряжения, вставки перегорают и прибор остается целым.

Расположение и назначение вставок также актуально для машин под маркой Дачия, независимо от года выпуска соответственно для первого и второго поколения авто.

Содержание

• 1 Электрические схемы
• 2 Где находится
• 3 2 поколение
  • 3.1 Где стоит у Логана 2
• 4 Почему не заводится Логан
• 5 Как проверить реле бензонасоса
• 6 Постоянно сгорает предохранитель бензонасоса
• 7 Как заменить предохранитель и реле топливного насоса
• 8 Меры безопасности при замене
• 9 Итог

Электрические схемы

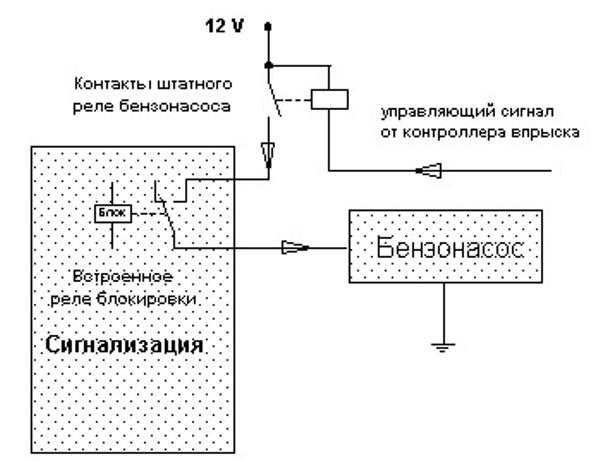

На фото представлена схема подключения бензонасоса машины первого поколения.

Принципиально схема 2 поколения 2015 и 2017-го отличается тем, что реле К5 перенесено на номер 1047 стандартной бортовой проводки.

Где находится

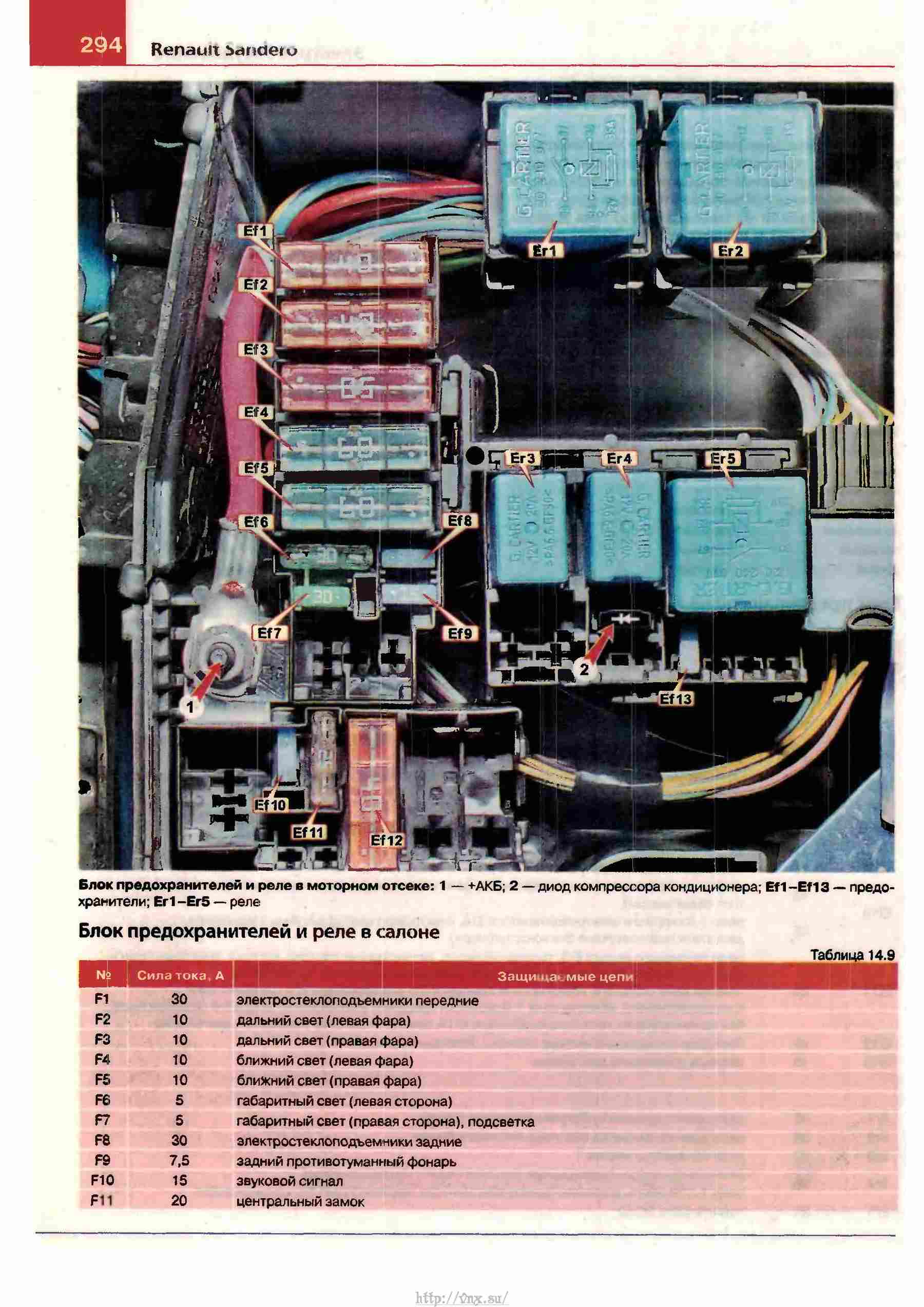

Первая версия авто 2007-2008 годов оборудована плавкой вставкой F03 и реле К5.

2 поколение

В новом поколении машины релейный выключатель цепи бензонасоса смонтирован под капотом на позиции 1047. Эта позиция актуальна для машин 2018-го или более ранних, до рестайлинга. Для версий 2011 г.в. подключение прибора происходит иначе.

Где стоит у Логана 2

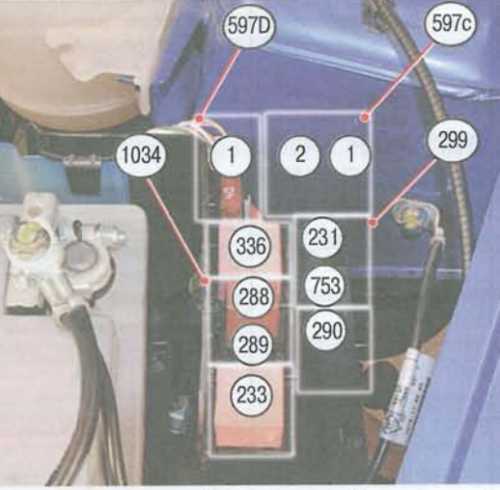

На фото выше указан выключатель бензонасоса под номером 1047.

Почему не заводится Логан

Существует масса причин, почему двигатель машины отказывается запускаться. Если проблема находится в цепях топливной системы, обратить внимание следует на факторы.

1. Исправность реле и предохранителя.
2. Прозвонить цепь питания устройства.
3. Если все нормально, а насос не качает – прозвонить сам прибор.

Как проверить реле бензонасоса

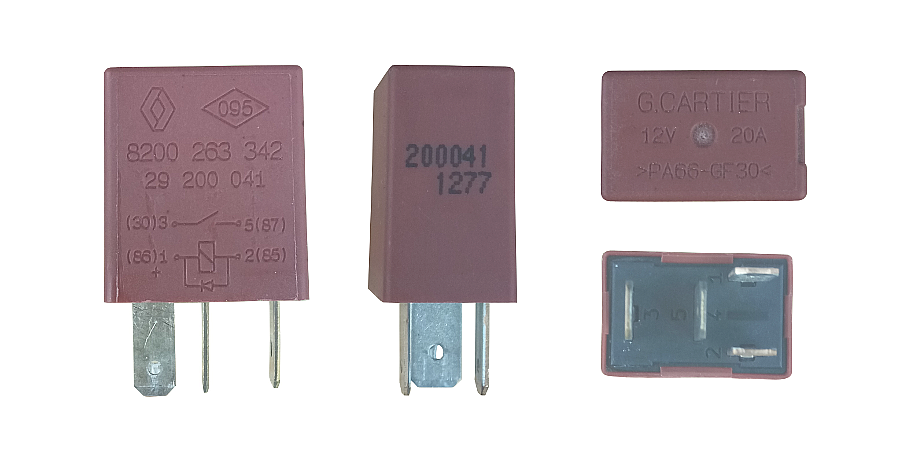

Проверка любого реле будет наиболее точной, если просто заменить его на заведомо исправную деталь. Также можно скинуть силовые контакты и подключить к ним мультиметр. При подаче управляющего сигнала цепь замкнется и прибор покажет образование кольца.

Постоянно сгорает предохранитель бензонасоса

Если элемент постоянно горит, следует внимательно изучить проводку на предмет малозаметных повреждений. При их отсутствии следует проверить исправность самого мотора. Бывает, что перегорает плавкий элемент по причине повреждения обмоток самого насоса.

Как заменить предохранитель и реле топливного насоса

Для замены релюшки и вставки бензонасоса следует выполнить стандартную процедуру. Деталь изымается из посадочного гнезда и заменяется на новую.

Меры безопасности при замене

При любом ремонте электронного оборудования следует придерживаться определенных правил.

1. Отключить питание от АКБ.
2. Установить машину на ручной тормоз и при возможности поставить на передачу.
3. Все работы выполняются исключительно при хорошем освещении и полной уверенности, что напряжение в сети отсутствует.

Итог

Предохранитель бензонасоса Логана расположен в удобном месте и достаточно надежен, чтобы пользователь не занимался ремонтом устройства постоянно.



Оставить отзыв

схема предохранителей и реле (1994-2001)

• Главная

Sign in

Welcome!Log into your account

Ваше имя пользователя

Ваш пароль

Вы забыли свой пароль?

Password recovery

Восстановите свой пароль

Ваш адрес электронной почты

Домой Audi Предохранители и реле Ауди а4 б5 (1994-2001) с расшифровкой

В этой статье представлены схемы, расположение и расшифровка блоков предохранителей и реле немецкого автомобиля Ауди а4 б5 в т. ч. Avant (универсал) выпускавшихся в 1994, 1995, 1996, 1997, 1998, 1999, 2000 и 2001-ых годах, с бензиновыми и дизельными двигателями.

К сведению, Ауди а4 б5 выпускалась на той же платформе что и Volkswagen Passat 5-ого поколения.

Месторасположение предохранителей и реле может отличаться от рассмотренного ниже, в завсисмомти от года выуска, модификации и комплектации вашего Audi A4.

Автомобиль имеет несколько монтажных блоков предохранителей и реле расположеных в салоне и под капотом автомобиля.

Основной блок предохранителей в салоне

Основной салонный блок с предохранителями располагается слевой стороны приборной панели прямо в ее торце. Для доступа к предохранителями необходимо снять защитную крышку, для этого ее нужно поддеть отверткой, либо иным твердым плоским инструментом.

Расположение блока предохранителей Ауди а4 б5 в салонеФото блока предохранителей в салоне

На обратной стороне крышки будет нанесена схема предохранителей актуальная именно для вашей модели автомобиля.

Также здесь расположены щипцы (для удобного извлечения перегоревших предохранителей) и кривошип для открытия/закрытия раздвижной крыши в случае аварии или выхода из строя.

Схема предохранителей Ауди а4 б5

№ на схеме	Номинал предохранителя	Защищаемая цепь
1	5 А	Обогрев жиклеров (форсунок) стеклоомывателей
2	10 А	Поворотники (указатели поворотов)
3	5 А	Реле омывателей передних фар; Освещение зон: Бардачка (вещевого ящика), Моторного отсека, (A/C) Кондиционера, приборной панели, АКПП
4	5 А	Подсвтека номерного знака (освещение номеров)
5	10 А	Комбинация приборов (приборная панель, плафоны для чтения), Подогрев передних сидений водителя и пассажира, дисплей АКПП, переключатель боковых зеркал заднего вида, пампа Airbag, датчик температуры воздуха снаружи, навигационная сис-ма, стояночные (парковочные) огни
6	5 А	Центральный замок
7	10 А	Тормозная система ABS
8	5 А	Телефон, телематика
9	10 А	Обогрев боковых зеркал и дверных замков
10	5 А	Регулировка угла света фар (Корректор фар)
11	5 А	Круиз-контроль на автомобилях с АКПП
12	10 А	Встроенная диагностика подачи электрического питания
13	10 А	лампы СТОП сигналов
14	10 А	Лампы освещения салона, лампочки для чтения, противоугонная система (сигнализация), лампочки / подсветка пассажирского зеркала в козырьке
15	10 А	Приборная панель / комбинация приборов, 4-ех ступенчатая АКПП, Навигация, Кондиционер (A/C)
16	5 А	ЭБУ тормозной сис-мы ABS
17	10 А	Обогрев дверных замков
18	10 А	Правая фара (дальний свет)
19	10 А	Левая фара (дальний свет)
20	15 А	Правая фара (ближний свет), электрический корректор угла наклона света справа
21	15 А	Левая фара (ближний свет), электрический корректор угла наклона света слева
22	5 А	Габаритные огни справа (передние и задние), правые габариты
23	5 А	Габаритные огни сдева (передние и задние), левые габариты
24	25 А	Дворники переднего лобового стекла (стеклоочистители), насос омывателя лобового стекла. Реле электр. прерывателя стеклоочистителя
25	30 А	Вентилятор отопителя, кондиционер (А/C)
26	30 А	Подогрев заднего стекла, подогрев боковых зеркал, рециркуляция воздуха
27	15 А	Задний дворник
28	15 А	Бензонасос (топливный насос)
29	15 А	Управление двигателем (впрыск/зажигание)
30	20 А	Электромотор люка в крыше
31	15 А	Огни заднего хода, Круиз-контроль, АКПП, Штекер диагностической системы (разъём для диагностики)
32	20 А	Управление двигателем (впрыск/зажигание)
33	15 А	Предохранитель прикуривателя ауди а4 б5
34	15 А	Управление двигателем (впрыск/зажигание)
35	15 А	Электрическая розетка (разъем) для прицепа
36	15 А	Противотуманки, задние противотуманные огни
37	15 А	Магнитола (аудиосистема), радио
38	15 А	Освещение в багажнике, центральный замок
39	15 А	Аварийка, огни авариной сигнализации
40	25 А	Сигнал (гудок)
41	25 А	Тормозная сис-ма ABS (гидромодулятор/насос)
42	40 А	Дополнительный воздушный Вентилятор
43	5 А	S-контакт (центральный замок, радио, навигация)
44	30 А	Подогрев/ обогрев сидений

Предохранитель прикуривателя находится под номером 33 с силой тока в 15 Ампер.

Блок Реле в салоне

Основной блок реле Ауди а4 б5 расположен под панелю приборов со стороны водителя на специальной плате / кронштейние называемой «Центральное распределительное устройство». Для доступа к данному блоку необходимо снять нижнюю защитную обшивку панели приборов (находящуюся над пространством для ног водителя).

В зависимоти от комплектации автомобиля, сразу за основным блоком реле может находиться дополнительный блок реле состоящий из 6 штук.

Блок реле Audi A4 B5 в салонеСхема реле Audi A4 B5 в салоне

№ на схеме	Защищаемая цепь
Плата А
1	Пусто (Резерв)
2	Пусто (Резерв)
3	Реле электромагнитной муфты (система кондиционирования A/C)
4	Блок реле управления сигнализаторами (лампочки, фары)
5	Блок реле управления сигнализаторами (лампочки, фары)
7	Пусто (Резерв)
8	Реле ламп дневного света
9	Реле света фар
10	Реле противотуманок (противтуманных огней)
11	Блок упр-ния для зеркала с функцией складывания (откидывания)
12	Блок упр-ния для зеркала с функцией складывания (откидывания)
13	Пусто (Резерв)
14	Предохранитель для специальной сигнальной системы (Taxi, полиция)
15	Пусто (Резерв)
16	Предохранитель для специальной сигнальной системы (Taxi, полиция)
17	Предохранитель таксометра (для такси)
18	Предохранитель гидравлического насоса тормозной системы ABS Предохранитель передатчика (Taxi, полиция)
Плата B
1	Разгрузочное реле для контакта X
2	Реле Сигнала (гудка, клаксона)
3	Реле системы очистки рассеивателей фонарей
4	Реле АКПП (блокировка стартера и фонарей заднего хода) или же в другом случае — перемычка для ступенчатой коробки передач
5	Реле прерывателя режима работы омывателей (системы очистки и смывания)
6	Реле бензонасоса (топливного насоса) или соответсвенно свечей накаливания

Расположение Реле Бензонасоса (топливного насоса) Ауди а5 б6 наглядно продемонстрировано на фото и видео ниже.

Реле бензонасоса Ауди а4 б5

Дополнительна плата реле Ауди А4 Б5 (8 местная)

Данная дополнительная плата с реле находится позади 2-ух первых блоков реле, там же в подрулевом пространстве (месте для ног водителя).

Дополнительная плата реле с предохранителями

№ на схеме	Номинал предохранителя	Защищаемая цепь
Предохранители
16	—	Предохранитель механизма перестановки (регулировки) сиденья
18	50 А	Гидравлический насос тормозной системы ABS
19	40 А	Электровентилятор радиатора
20	—	Пусто
РЕЛЕ
1	—	Реле задних противотуманок (противотуманных фонарей)
2	—	(Lufter voll auf) Реле режима повышенной (максимальной) скорости работы вентилятора
3	—	Реле режима пониженной (первой скорости) работы вентилятора
4	—	Реле блока упр-ния Электро Стеклоподъемниками
21	—	Блок-реле обмотки катушки переключения вентилятора радиатора
22	—	Электро Стеклодъемники задние (реле)
23	—	Стеклодъемники передние (реле)
24	—	Противоугонная система и Центральный замок (реле)
5-15	—	Пусто
17	—	Пусто

Блок реле и предохранителей под капотом

Данный блок располагается в специальном монтажном блоке в моторном отсеке слевой стороны в автомобилях с левосторонним рулевым управлением (с правосторонним рулевым управлением — соответсвенно справа) рядом с электронным блоком управления двигателем (ЭБУ или «Мозг» авто).

Блок реле под капотом Ауди А4 Б5

Следует отметить, что данный блок присутствует только на моделях с дизелными моторами.

Схема реле и предохранителей под капотом

№ на схеме	Защищаемая цепь
1	Реле сис-мы обогрева кислородного датчика Реле I свечей накаливания — охлаждающей жидкости
2	Реле II свечей накаливания — охлаждающей жидкости
3	Реле системы прямого впрыска для дизельного двигателя (tdi)
4-5	Пусто (Резерв)
6	Предохранитель электрооборудования двигателя
7	Предохранитель I свечей накаливания — охлаждающей жидкости
8	Предохранитель II свечей накаливания — охлаждающей жидкости
9	Предохранитель свечей накалива­ния

Видео по теме

Также вам может быть интересно:

Предохранители и реле Audi A6 C6 (2004-2011): расположение и назначение

Надеемся наша статья с распиновкой предохранителей и описанием где они стоят поможет вам в устранении проблем и ремонтом автомобиля.

Предыдущая статьяПредохранители и реле Audi A6 C6 (2004-2011): расположение и назначение

Следующая статьяПредохранители и реле Мазда 3 бк (2003-2009) с расшифровкой

эл. Схема подключения реле бензонасоса

махровый

Известный член

• 28 января 2017 г.

• #1

Кто-нибудь знает проводку для 5-проводного реле? цвета проводов: черный, красный, белый, желтый и синий. В настоящее время я использую только заземление и горячий провод / предохранитель для насоса. Кажется, я видел один здесь, но не могу найти его сейчас.
Терри



Crackedback

FABO Gold Member

• 28 января 2017 г.

• #2

30 основное питание на входе
87 выходное питание
85 переключатель на входе
86 заземление

Много раз 85 и 86 можно без проблем поменять местами, так как это всего лишь триггерная цепь, включающая реле.

Посмотрите на свое реле, оно должно быть пронумеровано, или погуглите проводку реле.



Трейлбист

АКА Mopars4us на Youtube

• 28 января 2017 г.

• #3

87a можно игнорировать.



махровый

Известный член

• 28 января 2017 г.

• #4

TrailBeast сказал:

Нажмите, чтобы развернуть. ..

Спасибо, это сработает



БиллГриссом

Известный член

• 31 января 2017 г.

• #5

Согласен. Если 5-й провод, то это обычно «87а», который «нормально замкнут». Но у вас может быть специальное реле аварийного отключения подачи топлива. Фотографии помогают при задании таких вопросов.

Будьте осторожны с полярностью для 85 и 86, так как это может иметь значение. Иногда база реле имеет фиксирующий диод, как и многие реле. Иногда вместо этого используют резистор, и в этом случае полярность не имеет значения. Кажется, я видел «86» в некоторых документах (пузырьковая упаковка Radio Shack?). Цифры — это стандарт Bosch, который применяется не только к реле, но и ко многим электрическим устройствам. Вы можете найти список в Интернете. Вы также можете найти учебные пособия в Интернете. Один обсуждает полярность катушки и некоторые неожиданности, которые они обнаружили.



махровый

Известный член

• 1 февраля 2017 г.

• #6

спасибо за информацию. Я просто попробую и посмотрю, что произойдет. что может пойти не так при переключении # 85 и 86 ?



БиллГриссом

Известный член

• 1 февраля 2017 г.

• #7

Если поставить наоборот и есть диод, то катушка не сработает при напряжении 12 В, т.к. ток будет течь через диод. Если вы сделаете это очень кратковременно, вы можете не повредить диод. Вы можете услышать щелчок реле. Чтобы заранее сказать, есть ли диод, измерьте сопротивление с помощью мультиметра, и вы должны измерить низкое значение в одну сторону (<100 Ом?) и высокое — в другую сторону (>1000 Ом?). Но на реле должен быть символ, если оно имеет диод. Когда диод выходит из строя, он обычно замыкается накоротко.



КомплектКарлсон

Известный член

• 1 февраля 2017 г.

• #8

БиллГриссом сказал:

Если поставить наоборот, а есть диод, то катушка не сработает при напряжении 12 В, т. к. ток будет течь через диод. Если вы сделаете это очень кратковременно, вы можете не повредить диод. Вы можете услышать щелчок реле. Чтобы заранее сказать, есть ли диод, измерьте сопротивление с помощью мультиметра, и вы должны измерить низкое значение в одну сторону (<100 Ом?) и высокое — в другую сторону (>1000 Ом?). Но на реле должен быть символ, если оно имеет диод. Когда диод выходит из строя, он обычно замыкается накоротко.

Нажмите, чтобы развернуть…

Я не согласен с проверкой диодов омметром. Типичное значение приложенного напряжения в омах меньше, чем у диода в прямом переходе, поэтому диод кажется невидимым. Установка диода на мультиметре может обеспечить до 3 В разомкнутой цепи, но параллельная катушка заблокирует чтение из-за ограничения тока в силовой цепи. Как было предложено, посмотрите на схему реле.
Предложение провести быструю проверку кратковременной подачей напряжения также нереально. Максимальное прямое напряжение составляет всего 1 В, подача 12 В приведет к выходу из строя диода до того, как реле сработает.
Источник питания 12 В с ограничением по току около 250 мА обеспечивает безопасное тестирование. Правильное показание тока будет меньше при правильной полярности. Ток варьируется, но большинство из них составляет от 75 до 150 мА. Неправильная полярность приведет к пределу питания 250 мА, но защитит диод на короткое время.



джбк426

Известный член

• 2 февраля 2017 г.

• #9

Не забудьте добавить к двигателю нормально разомкнутое реле давления, питаемое от стороны высокого давления системы смазки, которая закрывается при давлении около 15 psi. Это, очевидно, отключит насос, когда двигатель заглохнет.

Также удобно подключить обходной переключатель (вкл./выкл.), чтобы можно было заправлять систему при включенном ключе и выключенном двигателе. Вы также можете скрыть переключатель, чтобы у вас было устройство защиты от кражи.



махровый

Известный член

• 2 февраля 2017 г.

• #10

jbc426 сказал:

Не забудьте добавить к двигателю нормально разомкнутое реле давления, питаемое от стороны высокого давления системы смазки, которая закрывается при давлении около 15 фунтов на квадратный дюйм. Это, очевидно, отключит насос, когда двигатель заглохнет.

Также удобно подключить обходной переключатель (вкл./выкл.), чтобы можно было заправлять систему при включенном ключе и выключенном двигателе. Вы также можете скрыть переключатель, чтобы у вас было устройство защиты от кражи.

Нажмите, чтобы развернуть…

привет ребята
хорошо в настоящее время у меня есть просто тумблер с предохранителем, который идет от блока предохранителей и к насосу, конечно, заземление на самом насосе. так было в течение 10 лет, просто подумал, что я улучшу проводку, так как я перехожу от падуба синего к помпе маллари 140.



Реле топливного насоса Subaru WRX 2020. Реле топливного насоса — 25232AA100

Выберите уровень отделки:

• База
• Ограниченное
• Ограничено с EyeSight
• Премиум
• S209

• Схемы и комплекты
• Что это подходит
• Типы продуктов
• Услуги

РЕЛЕ И ДАТЧИК (ДВИГАТЕЛЬ).

Полная диаграмма

#25232*В

РЕЛЕ И ДАТЧИК (ДВИГАТЕЛЬ). РЕЛЕ И ДАТЧИК.

Полная диаграмма

#25232*В

Рекомендуемая производителем розничная цена $ 41,47

Добавить в корзину

Выберите опции продукта

Выбрать дилера

Люди также купили

• Топливный фильтр

  $ 79,95

  42072АГ140

• Многоцелевой предохранитель

  $ 24,78

  82211FC150

• org/Product»>

  Датчик кислорода. Датчик кислорода.

  $ 174,23

  22690AA850

• Датчик положения коленчатого вала двигателя. Используется электронное устройство.

  $ 128,82

  22053AA053
