Схема сборки электрощита для частного дома: правила, компоненты, монтаж

Как правильно собрать электрощит для частного дома. Из каких компонентов состоит электрощит. Какие правила нужно соблюдать при сборке и монтаже электрощита. Какие ошибки чаще всего допускают при сборке электрощита.

Основные компоненты электрощита для частного дома

Электрощит является важнейшим элементом системы электроснабжения частного дома. Он выполняет функции распределения электроэнергии, защиты от перегрузок и коротких замыканий. Основными компонентами современного электрощита являются:

• Вводной автомат — служит для подачи электроэнергии в дом и защиты всей электропроводки
• Счетчик электроэнергии — для учета потребления электричества
• Автоматические выключатели — защищают отдельные группы потребителей
• УЗО (устройство защитного отключения) — для защиты от поражения током
• Дифференциальные автоматы — совмещают функции автомата и УЗО
• Шины — для распределения электричества между потребителями
• Контакторы — для управления мощными нагрузками

Правила сборки электрощита для частного дома

При сборке электрощита необходимо соблюдать следующие основные правила:

1. Использовать качественные сертифицированные комплектующие от известных производителей
2. Правильно подбирать номиналы автоматов и УЗО под мощность потребителей
3. Группировать потребители по назначению (освещение, розетки, мощная техника)
4. Обеспечить надежное соединение проводов в клеммах
5. Использовать провода с сечением, соответствующим нагрузке
6. Маркировать провода и автоматы для удобства эксплуатации
7. Оставлять запас по мощности около 20-30% для будущего расширения

Последовательность сборки электрощита

Сборка электрощита для частного дома выполняется в следующей последовательности:

1. Установка корпуса щита
2. Монтаж DIN-реек для крепления модульных устройств
3. Установка вводного автомата
4. Монтаж счетчика электроэнергии
5. Установка групповых автоматических выключателей
6. Монтаж УЗО и дифавтоматов
7. Установка шин N и PE
8. Подключение проводов к аппаратам защиты
9. Маркировка проводов и автоматов
10. Проверка надежности соединений

Выбор места установки электрощита

Правильный выбор места установки электрощита в частном доме очень важен для удобства эксплуатации и безопасности. При выборе места необходимо учитывать следующие рекомендации:

• Щит должен располагаться в сухом отапливаемом помещении
• Желательно размещать щит ближе к вводу электрокабеля в дом
• Оптимальная высота установки — 1,4-1,7 м от пола
• Должен быть обеспечен свободный доступ к щиту
• Нельзя устанавливать щит в ванных комнатах и других влажных помещениях
• Не рекомендуется размещать щит в спальнях из-за возможного шума

Расчет мощности и выбор автоматов

Правильный расчет необходимой мощности и подбор автоматических выключателей — важный этап при сборке электрощита. Для этого нужно:

1. Составить список всех электроприборов в доме с их мощностью
2. Рассчитать суммарную мощность с учетом коэффициента одновременности
3. Определить количество и номиналы вводных автоматов
4. Разделить потребителей на группы (освещение, розетки, мощная техника)
5. Подобрать номиналы автоматов для каждой группы
6. Учесть запас мощности 20-30% для будущего расширения

Типичные ошибки при сборке электрощита

При самостоятельной сборке электрощита нередко допускаются ошибки, которые могут привести к проблемам в эксплуатации. Самые распространенные ошибки:

• Использование некачественных комплектующих
• Неправильный подбор номиналов автоматов
• Отсутствие или неправильное подключение УЗО
• Использование проводов недостаточного сечения
• Отсутствие маркировки проводов и автоматов
• Слабая затяжка клеммных соединений
• Отсутствие запаса по мощности для расширения

Проверка собранного электрощита

После завершения сборки электрощита необходимо провести его тщательную проверку перед вводом в эксплуатацию. Основные этапы проверки:

1. Визуальный осмотр правильности монтажа и подключений
2. Проверка затяжки всех клеммных соединений
3. Измерение сопротивления изоляции проводов
4. Проверка срабатывания автоматов и УЗО
5. Измерение напряжения на выходах групповых линий
6. Проверка правильности чередования фаз
7. Тепловизионный контроль при нагрузке

Только после успешного прохождения всех проверок электрощит можно вводить в эксплуатацию. При наличии любых сомнений рекомендуется обратиться к квалифицированному электрику для профессиональной проверки.

Сборка электрощитов для квартиры, дома, коттеджа на заказ, цены

• Главная
• Услуги электрика
• Сборка электрощита

Сборка электрощитов на заказ

Электрификация жилого помещения включает монтаж электропроводки, точек освещения, розеток, сборку шкафа автоматики. Аппарат нужен для правильного распределение потока энергии, обеспечение пожарной безопасности.

Сборка электрощита для частного дома выполняется на заказ. Компонуя схему внутреннего устройства ящика, учитывают количество потребителей энергии, мощность, напряжение. Внутренний объем, габариты конструкции зависят от датчиков, выключателей, размещаемых внутри.

ЗАКАЗАТЬ

Для чего нужен щиток?

Способность бытовой техники работать без перебоев зависит от правильной сборки электрощита. Аппарат состоит из пластмассового либо металлического ящика, внутри которого устанавливаются компоненты.

Существуют два типа устройств:

• внутренние;
• наружные.



Внутренний ящик встраивают в стену, наружный висит на вертикальной плоскости либо стоит во дворе дома под открытым небом. Для аппаратов установленных снаружи зданий требуется обеспечить высокую степень защищённости конструкции от влаги. Прибор служит больше 5 лет, стоит подобрать устройство хорошего качества от известных производителей.

Создание схемы установки

Работа по электрификации жилого дома начинается с создания плана этажей, на котором указываются:

1 лампы освещения;

2 бытовая техника;

3 розетки;

4 распределительные коробки

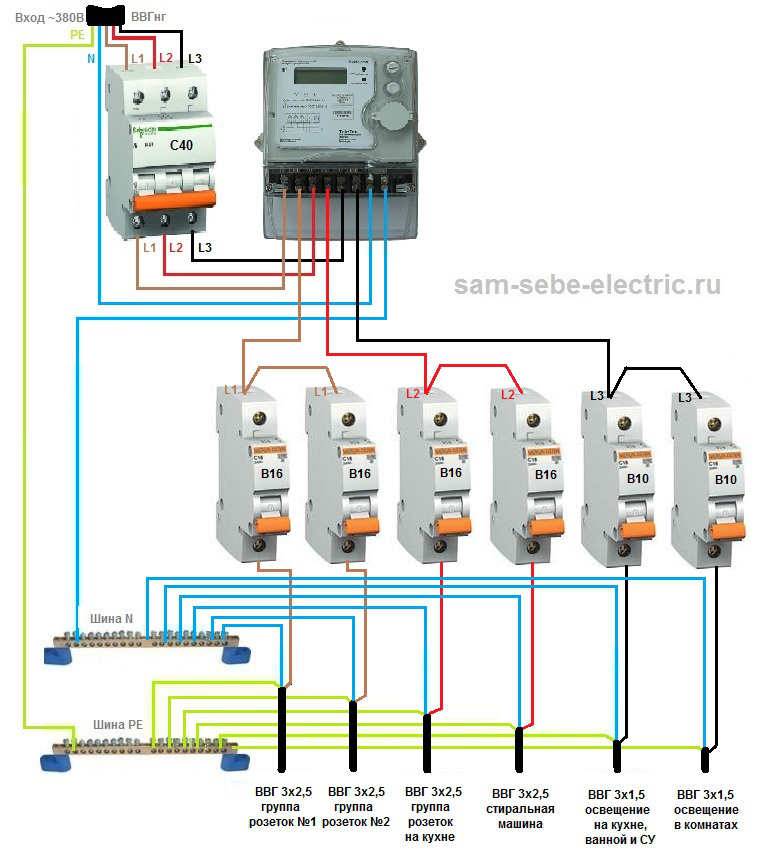

Схема сборки электрощита на 380, 220 вольт составляется с указанием данных:

• • количество, мощность потребителей;
  • марки провода;
  • потребляемый ток;
  • сечение жилы;
  • мощность;
  • номинальный ток;
  • виды автоматических выключателей.



Потребители электрической энергии формируются по группами:

1. мощные потребители подсоединяют на собственный выключатель (котлы,стиральные машины, духовки).

2. потребители в 2 киловатта;

3. розеточная линия;

4. линии освещения;



Разделить приборы на группы, рассчитать количество автоматов, сечение и длину проводов без опыта, знаний невозможно. Сборка электрощита своими руками производится по плану, созданному профессионалом.

Составляющие конструкции

Сборка электрощита для квартиры, частного дома предполагает установку набора обязательных компонентов:

• автоматические выключатели;
• счетчики;
• УЗО;
• шины.



Кроме перечисленных деталей в ящик помещают дополнительные комплектующие устройства:

1 реле контроля напряжения;

2 контакторы;

3 световые индикаторы;

4 розетки;

5 цифровые вольтметры.

Стоимость сборки электрощита зависит от количества встроенных приборов. Практикующие электромонтажники используют продукцию известных марок. Дешевые китайские аналоги устанавливают по просьбе заказчика.

Правила выполнения монтажа

Когда схема составлена, комплектующие заказаны, закуплены, начинается сборка и установка электрощита в квартире определяется место расположения держателя для корпуса конструкции.

Устройство крепится на саморезы, хомуты.

Ящик с приборами устанавливают рядом с входом в жилище в коридоре, прихожей, веранде.Для встроенных щитков создают нишу.

По норме расстояние от конструкции до:



• верного короба должно быть больше 15 см;
• пола от 1.5 до 1.7 м.



Жильцы дома, вызванный специалист должен беспрепятственно добраться до ящика с выключателями.

Нельзя размещать конструкцию

:

1. внутри шкафов, закрывающихся на ключ;
2. рядом с газовыми трубами, горючими материалами.

Внутренний объем корпуса

Размеры электрощита определяют, зная габариты комплектующих устройств.

Оборудование	Размер
Однополюсный выключателя автомат	17.5 мм
Однофазное двухмодульное УЗО	70 мм
Однофазный двухмодульный дифавтомат	70 мм
Счётчик от 6 до 8 модулей	105-140 мм
Трехполюсный автомат	52.5 мм

Модули собираются DIN-рейке. Для 20 приборов покупают шкаф автоматики с запасом на 24 -32 аппарата. Сборка электрощитов с дополнительного объема внутри корпуса.



Правила расположения модулей:



• электрики используют линейную либо групповую схему размещения;
• провода внутри корпуса и вводимые должны быть одного сечения;
• вход аппаратов направлен вверх, выход — вниз.

ЦЕНЫ НА СБОРКУ ЩИТОВ

В таблице приведены цены на сборку электрощитового оборудования.

Наименование	Цена
Однополюсный выключателя автомат	200
Однофазное двухмодульное УЗО	350
Однофазный двухмодульный дифавтомат	350
Счётчик однополюсный	2000
Счётчик трехполюсный	3000
Реле напряжения	1000
Перекидной выключатель	1500
Установка контактора	800
Монтаж АВР	от 3500
Монтаж наружного электрощита	от 1000
Монтаж внутреннего электрощита	от 2500
Сборка электрощита до 6 модулей	от 900
Сборка электрощита до 12 модулей	от 2000
Сборка электрощита до 36 модулей	от 5000
Сборка электрощита до 54 модулей	от 7000
Пусконаладочные работы	1000

Как заказать

Изготовление электрического щита в Московской области предлагает компания, специализирующая на данном направлении. Сборка устройства производится в соответствии с техническими нормами, требованиями пожарной безопасности.Для комплектации конструкции специалисты организации используют только брендовые аппараты, детали.

Оборудование создается по индивидуальным схемам, с учетом размеров помещений, количества и мощности потребителей. Для замера, осмотра жилища сотрудник организации выезжает по адресу расположения объекта в городе Москве.

Такой подход позволяет собирать шкафы автоматики, подходящие для эксплуатации в определенных условиях. Стоимость работы, комплектующих деталей, указаны в прайсе. Компания дает гарантию на выполненные работы.

ЗАКАЗАТЬ СБОРКУ ЭЛЕКТРОЩИТКА

ВОЗМОЖНО ВАМ ПОНАДОБИТЬСЯ

особенности установки прибора в квартире или частном доме

Электрощиток — это устройство, которое распределяет электрическую энергию по квартире или дому. Его задача заключается в обеспечении безопасности, защите проводки от перегрузок и распределении электроэнергии между потребителями. Чтобы установка такого оборудования прошла без проблем, необходимо знать 4 основных правила монтажа электрощитка.

СБОРКА ЭЛЕКТРОЩИТА.СХЕМЫ

Сборка электрощита всегда начинается с изучения схемы электроснабжения вашего частного дома или квартиры. Есть два способа получить схему:

• Можно начертить схему для сборки электрощита самостоятельно в обычных программах, например таких, как Photoshop, AutoCAD, Компас или Exel. Но использовать данную схему-план для сборки, возможно только при стандартных, типовых случаях. Потому что часто подобные схемы понятны лишь авторам, запутаны, не доделаны, и что самое главное – не содержат всей необходимой информации для сборки щита. Ниже показаны примеры, как можно составить схему для сборки электрощита самому. При заказе сборки щита у меня, электрическую схему я проектирую и черчу бесплатно.

• Идеальный вариант, если у вас уже есть готовый проект электроснабжения дома или квартиры. Схема электрощита в нем есть в обязательном порядке.

Куда «спрятать» компоненты слаботочного оборудования?

Зачастую проблему размещения компонентов слаботочного оборудования монтажники решают предельно простым способом — отводят под него часть силового электрического щита. Это решение используется из-за простоты и дешевизны, т.к. не приходится покупать второй щиток, но оно имеет ряд существенных недостатков. Первый из них – невозможность получить достаточно места для слаботочного оборудования. Современный электрический щиток зачастую имеет размер для размещения более 48 модулей, и при этом его необходимо вписать в довольно ограниченное пространство в квартире. Места для «слаботочки» остается немного и устанавливают ее «друг на друга», что не улучшает ее работу. Еще один момент, о котором необходимо сказать – безопасность. ПУЭ и существующие ГОСТ требуют разделения при совместной прокладке силовых и слаботочных цепей, а при установке в одном щите силовое и слаботочное оборудование должно быть разделено огнестойкой металлической перегородкой, что при таком способе размещения оборудования практически невыполнимо.

В настоящее время я остановил свой выбор на электрощитах и приборах компании ABB.

Но знания модульной и щитовой продукции Schneider Electric (Шнейдер Электрик), Legrand (Легранд), Hager (Хагер) позволяют мне собирать электрические щиты из комплектующих любого производителя. Поэтому всегда иду при выборе фирмы на встречу заказчику электрощита.

Но следует отметить, что цены у этих производителей практически одинаковы. Единственное отличие – это разные серии приборов, но и они, если брать похожие по параметрам, тоже примерно одинаковые. В последнее время правда, АВВ получается дешевле своих конкурентов.

Ниже приведу сравнительный расчет стоимости электрощита разных серий ABB и Schneider Electriс для одного из заказов (расчет от 2020 года, но актуален).

Сравнение цен на автоматы, УЗО, рубильники ABB и Schneider Electric.

Электрощиты по желанию заказчика могут комплектоваться различными дополнительными “хотелками” и защитами: световые индикаторы, цифровые вольтметры, контакторы с включением-отключением всей или части нагрузки, таймеры (реле времени) для включения нагрузки по расписанию, реле контроля напряжения и т.д.

Укладка внешних кабелей и проводов

Эта операция одна из самых важных! Повреждать изоляционный слой кабельных отводов недопустимо. Рекомендуется приобрести специальный инструмент для зачистки поясной изоляции. Высоки требования и к снятию изоляции с жил. Эта операция выполняется с использованием стриппера, по-другому шкуродера. Запрещено плавить изоляцию, снимать ее ножом или пассатижами. Все эти условия необходимо соблюдать неукоснительно, для исключения негативных последствий в виде коротких замыканий и других аварийных ситуаций.

Важно! Металлические жилы со снятой изоляций не должны иметь повреждений. В противном случае в процессе монтажа они просто сломаются или получат внутренние повреждения, которые приведут в дальнейшем к непредсказуемым последствиям.

Техника укладки внешнего кабеля и проводов внутренней проводки в распределительном щитке достаточно проста. Поясная изоляция удаляется почти практически полностью. Она должна присутствовать только в месте прокладки кабеля через корпус щитка, плюс еще несколько сантиметров. Жилы пропускаются под рейки для монтажа модульных устройств и подводятся к месту назначения. Ноль и защита к общим колодкам, а фаза к определенным группам модульных устройств.

Внимание! Длина жил кабелей и проводов, входящих в распределительный щит, должна быть выбрана с запасом на случай перекомпоновки модульных устройств или других непредвиденных работ.

После укладки кабелей и проводов внутренней разводки можно приступать к монтажу модульных устройств и другого оборудование, если оно предусмотрено принципиальной схемой.

ВЫБОР ЭЛЕКТРИЧЕСКОГО ЩИТА

Необходимо выбрать электрощит по следующим параметрам:

Место, где будет устанавливаться электрощит. Если это улица, то нужен распределительный щит со степенью защиты IP65 (влагозащищенные), если внутри дома – то достаточно IP41.

Пластиковый или металлический. Обычно, металлические электрощиты устанавливают на улице (их сложнее сломать) и в деревянных домах (не горят), а пластиковые – внутри помещений, и в помещениях (котельная, баня), где нужна высокая степень защиты от пыли и влаги IP. Например, у ABB, бытовые электрощиты с IP65 – это Mistral IP65, с IP41 – Mistral 41, UK600.

С прозрачной или глухой дверцей. Цвет дверей бывает разный, поэтому необходимо уточнять при заказе. Но обычно – это серая прозрачная, зеленая прозрачная и глухая белая.

Будет ли электрощит навесной или встраиваемый в специальную нишу.

Количество модулей. Обязательно оставляйте запас по модулям в электрощите, не набивайте его приборами на 100%. Вы позже решите поставить в распределительный электрощит: реле напряжения, селективное УЗО, дополнительные автоматы. И если вы не предусмотрели запас модулей возникнут проблемы. Для квартир – это не очень актуально (кто будет при чистовой отделки добавлять новые кабели), а вот для частного дома, конечно, лучше иметь свободное резервное место в щите.

Один модуль занимает обычный однополюсный автомат и равен 18 мм (у АВВ 17,5 мм), двухполюсный автомат, однофазное УЗО, дифавтомат – занимают по два модуля 36 мм., трехполюсный – 3 модуля, трехфазное УЗО – 4 модуля. Исходя из этого и рассчитывайте свой электрощит, оставляя необходимый запас по модулям.

Выбор электрических шкафов огромный, и чаще всего заказывают пластиковые электрощиты, они хорошо вписываются в интерьер жилых помещений и дешевле, чем металлические.

Металлические щиты часто ставят в домах и коттеджах, т. к. обычно там много кабельных линий (автоматов) и нужны большие щиты, а пластиковые бывают только до 72 модулей. Также щиты из металла ставят на улице в качестве щитов учета, где установлен счетчик электроэнергии, потому что они крепче и надежнее, чем пластиковые.

Блог

Внимание! Мой пост несет, прежде всего, информационный характер, а не призыв к действию. Возможно он, будет интересен электрикам, которые еще не выполняли таких работ. Обычным “смертным” лезть в щит НЕ советую. ОПАСНО ДЛЯ ЖИЗНИ!

Замена электрических стояков и реконструкция электросетей в старом жилом фонде происходит не так быстро как хотелось бы, поэтому замена старых автоматов на новые остается очень востребованной услугой.

Если вы решили заменить электропроводку, протянуть новую линию для стиральной машины от щита, или просто затеяли ревизию электрики в своей квартире, то по-любому придется лезть в этажный щит и менять старые автоматы.

Сам процесс не такой сложный, но очень опасный! Любая ошибка при выполнении работ в этажном щите, может повлечь за собой: пожар на этажной клетке, повлечь увечье или смерть для исполнителя работ, аварию в электросети с отключением света у соседей или во всем подъезде. Никакой иронии, это действительно опасно!

Как правило, не всегда удается обесточить этажный щит, и работы производятся под напряжением. Поэтому такие работы лучше доверить адекватному электрику, у которого есть доступ и возможность обесточить этажный щит полностью.

Совет

При любых электромонтажных работах в этажном щите, и тем более под напряжением, защитная экипировка электрика должна быть максимально возможной!

Итак, лезем в старый этажный щит, для замены автоматов…

Замена старых автоматов

Для примера я выбрал один из сложных вариантов замены – когда автоматы двух квартир стянуты одним креплением. В таких случаях, идеальным решением будет замена не только своих, но и соседних автоматов.

Но может случиться так, что вашими соседями может оказаться: или соседка с паранойей, что у неё будут воровать электроэнергию, или сосед, который убежден, что в СССР качество автоматов было получше, или антисоциальные элементы, у которых не будет денег на эту «дорогостоящую операцию». Поэтому придётся как-то выкручиваться из сложившейся ситуации.

Сложность работ в таком случае, заключается в креплении автоматов к металлической панели.

Если снять верхнюю и нижнюю планки, то автоматы останутся висеть на подсоединенных к нему проводах. Если их оставить в подвешенном состоянии, то, при включении или отключении автоматов появляется огромная вероятность закоротить все к чертям.

Оставлять крепление как есть, тоже нельзя, оно будет мешать для установки новых модульных устройств.

Как быть? Я поступаю следующим образом: обрезаю соединительную планку пополам и закрепляю ей только соседние автоматы (только для крепления старых автоматов).

Вы можете присмотреться к фото и увидеть, что планка крепления очень близко находиться от зажимного винта автомата. Поэтому, устанавливаемую половинку планки я изолирую с помощью двухцветной изоляционной ленты (желто-зеленой).

Обратите внимание

Это делается для того чтобы электрик или «не электрик», при проверке напряжения на клеммах автомата не закоротил металлической частью отвертки на корпус.

Это довольно частая беда, так как многие не знают или забывают, что металлическое крепление связанно с корпусом щита.

После того как мы прикрутили нижнюю планку крепления, можно отключать пакетник необходимой квартиры. В старых щитах он находиться сразу под нужными автоматами.

Задача пакетника в этажном щите – отключить напряжение на электрический счетчик и автоматы квартиры. Сама схема подключения такова: рубильник → счётчик → автоматы.

Обычно рубильник отключается поворотом вправо, но не факт. Такие рубильники могут крутиться и влево и вправо, и отключиться только при нескольких поворотах. Бывает по-разному, поэтому после поворота обязательно проверяйте напряжение на отключаемых автоматах.

Внимание! Перед отключением старого пакетника присмотритесь к его контактам и корпусу.

Если контакты почерневшие или подгоревшие (обычно при этом оголяется провод в месте их соединения) или на корпусе имеются трещины, то такой пакетник ТРОГАТЬ НЕЛЬЗЯ! ЭТО ОПАСНО! При отключении такого пакетника, у него внутри между контактами может произойти короткое замыкание. Из-за того, что защита этажного стояка отключается с серьезной задержкой (и то при условии ее наличия, она может даже отсутствовать совсем, такое в моей практике было), то это может привести к очень серьезной аварии, фактически получиться мощный взрыв, опасный для вашего здоровья. Поэтому, если перед отключением пакетника вы заметили его дефекты, то отключать и даже трогать такой пакетник НЕЛЬЗЯ! В таких случаях надо обесточить этажный щит и провести замену старого пакетника на новый рубильник.

Как компонуются модульные устройства

Не существует категоричных стандартов, рекомендующих размещение модульной техники по типам в определенной последовательности. И все же лучше придерживаться некоторых закономерных правил, чтобы устройство схемы было понятно другим мастерам, а назначение элементов управления — мнемонически доступным для пользователя.

Вполне логично будет разместить вводной автомат в начале верхнего ряда, рядом с ним также располагается блок защитных и измерительных устройств общего назначения. Во-первых, ими пользуются достаточно редко, значит, наиболее часто используемые элементы расположатся ниже, в более доступном месте. Во-вторых, так удобнее вести внутреннюю разводку. Просто запомните пока, что вводный блок подключается на верхние зажимы, а снимается напряжение с нижних.

Следуя по порядку сверху вниз и слева направо, следом устанавливаются УЗО группового типа. Как минимум одно защищает розеточные группы общего назначения, еще по одному для кухни и ванной комнаты. Если все отходящие линии защищены по току, установка вместо УЗО дифавтоматов не требуется.

Относительно автоматических выключателей: первой устанавливается защита осветительных линий, затем общие розеточные группы, затем специальные потребители и выделенные линии: бак, стиральная машина, электрический котел. Есть и альтернативный принцип размещения, при котором в первую очередь размещаются группы защиты высокомощных и трехфазных потребителей, но этот подход полезен только при построении промышленных и общедомовых сетей с токами на вводе более 100 А. Такая компоновка позволяет подключить несколько вводных автоматов, не разрывая физически жилу вводного кабеля.

правила проектирования и советы по электромонтажу

Схема электроснабжения частного дома это много заказанных кабелей, проводов, защитных устройств. Правильный подбор параметров, характеристик элементов схемы обеспечивает безопасность и комфорт владельцев недвижимости.

Если схема спроектирована правильно, с учетом требований ПУЭ и других нормативных документов, бояться нечего – в помещениях всегда будет свет, тепло, а электроприборы не сломаются из-за скачков напряжения или короткие замыкания в сети. Поэтому дизайну электрики следует уделить особое внимание.

Предлагаем разобраться во всех тонкостях этого процесса. В статье изложены общие требования к проектированию электросети, даны практические советы по выбору проводов, а также подробно описаны типовые схемы электромонтажа для электриков.

Кроме того, мы подготовили обзор распространенных ошибок, учет которых поможет избежать недочетов при проектировании и монтаже сетей электроснабжения.

Содержание статьи:

• Общие правила проектирования электросети
• Рекомендации по выбору проводов
• Анализ схем электропроводки
  • Вариант №1 — общая схема-план всего дома
  • Вариант №2 — примерная схема электропроводки
  • Вариант № 3 – техническое решение для небольшого дома
  • Вариант №4 – схема электропроводки подвала/гаража
  • Вариант №5 – принципы электромонтажа кухни
• Обзор типичных ошибок проектирования
• Выводы и полезное видео по теме

Общие правила проектирования электросети

Когда электроприборов было мало, а для освещения хватало нескольких лампочек на 40-60 Вт, была составлена ​​примитивная схема для устройство системы электроснабжения, включая несколько выключателей и розеток.

Сейчас, с появлением большого количества энергозависимых бытовых приборов, цепь обязательно дифференцируется на групповые линии, защищенные автоматическими выключателями и другими устройствами.

Только на одной кухне можно подключить до десятка устройств, из них 2-3 мощных агрегата, требующих выделенных линий электропередач с укрупненным кабелем и отдельными розетками

Если учесть все нюансы расположения электропроводки в частном доме с учетом использования медного провода он прослужит не менее 20 лет. Обычно схему составляют вместе с проектом нового дома или перед капитальным ремонтом.

Начать следует с указания мест установки таких элементов, как:

• розетки;
Автоматические выключатели
• ;
• распределительные коробки;
• приборы осветительные;
• мощные бытовые приборы;
• электрощит.

На этом же этапе следует определиться со способом прокладки кабелей — открытой или закрытой. В домах с оштукатуренными стенами обычно применяют закрытый способ, с деревянными — открытый.

Какую бы схему вы ни использовали, есть ряд правил, от которых нельзя отступать. Они прописаны в нормативных документах, а их эффективность доказана десятилетиями.

Вот несколько важных аксиом электромонтажа, которые потребуются для составления схемы:

Галерея изображений

Фото

Электрические провода, кабели прокладываются горизонтально и вертикально. Эта норма отражает многолетний опыт эксплуатации цепей.

При прокладке провода нельзя поворачивать его под острым или тупым углом, любой поворот линии должен быть на 90°. От распределительных коробок и щитков провода также отходят под прямым углом, диагональное расположение для сокращения расстояния и экономии материала запрещается

Не располагайте провода в непосредственной близости от оконных и дверных проемов, ниш и порталов. Минимальное расстояние от штробы и кабелей, проложенных открытым способом, 15 см. Соответственно розетки и выключатели также должны находиться на расстоянии не менее 15-20 см

Оптимальное расстояние от блока розеток до «чистого пола» 30-40 см. Исключение составляют розетки, установленные в рабочей зоне на кухне, а также в ванной, для фена или бритвы. Их монтируют над столом или раковиной — для удобства использования

Установку розеток для компьютерной техники и телевизоров нужно продумать заранее, определив их расположение. Для экономии места рекомендуем использовать современные модульные блоки с сетевыми, телевизионными разъемами и розеточными группами

Для мощных бытовых приборов — электроплит, кондиционеров, стиральных машин и др. — предусмотреть отдельные линии, защищенные автоматическими выключателями, другие устройства

Распределение распределительный щит с защитными устройствами устанавливается на удобной для обслуживания высоте — примерно 150-170 см от пола. Такая высота является дополнительной страховкой от проникновения в щит маленьких детей

При монтаже электропроводки на кухне необходимо учитывать расположение газовой трубы, которая обычно проходит по наружной стене. По правилам техники безопасности и монтажа электроустановок минимальное расстояние от линии электропередач или розетки до газовой трубы 20 см

Провода параллельны или перпендикулярны полу/потолку

Угол поворота проводов строго прямой

Расстояние от ЛЭП до дверей и окон 9В Помимо правил, следует учитывать личный комфорт. Например, у двуспальной кровати обычно установлено две розетки – по одной с каждой стороны.

Выключатели размещаются на высоте 80-90 см от пола. В больших залах, коридорах, комнатах.

Для экономии электроэнергии на лестницах, ведущих на второй этаж или на чердак, устанавливаются светодиодные светильники с датчиками движения, которые включаются только в присутствии человека

Обязательно заземляйте все металлические розетки и предметы, подключенные к линии электропередач. Для заземления в электроустановках используется третья жила кабеля — провод в желто-зеленой изоляции.

Руководство по выбору проводов

В домах из кирпича, газобетонных блоков, шлакоблоков необходима внутренняя отделка стен, а значит используют скрытый способ прокладки проводов.

Для дополнительной защиты, а в случае ремонта и быстрой замены кабеля он помещен в негорючий полимер.

В домах из бруса или бревна для сохранения стиля ретро используют открытый способ прокладки проводов, приобретая декоративные изделия — витую проводку, ролики, стилизованные выключатели и розетки

Чтобы правильно, специалисты производят расчеты, связанные с определением нагрузки.

Однако на основании стандартных конструкций и многолетнего опыта квалифицированные электрики придерживаются следующих параметров:

• цепи освещения — 3*1,5 мм² или 3*2 мм²;
• группы розеток — 3 * 2,5 мм²;
• электрическая плита/духовка — 3*4 мм²;
• Кондиционер — 3*2,5 мм², для бытовых приборов мощностью более 5 кВт — 3*4 мм²;
• Котлы отопления — 3*4 мм² и более (согласно рекомендациям производителя).

Оптимальный тип кабеля — трехжильный медный: ВВГнг, ШВВПнг. Нельзя использовать провода сечением меньше указанного, так как они не будут соответствовать нагрузке и начнут плавиться, создавая опасную ситуацию.

Анализ электросхем

Рассмотрим несколько типовых схем, которые используются при строительстве или капитальном ремонте. Все варианты объединяет наличие защитной группы: путем разделения электропроводки на цепи, каждая из которых подключена к отдельному автомату.

Вариант №1 — общая схема-план всего дома

Это не электросхема, а перечень всех электроприборов, которые планируется разместить в доме. С его помощью можно подсчитать, сколько машин и , посчитать общее количество линий электропередач, ведущих к щиту.

Здесь необходимо указать тип сети, чтобы правильно выбрать кабель. Для 3-х фазной сети берется 5-жильный кабель, для 1-фазной сети 3-жильный кабель.

За часть приборов отвечает организация, поставляющая электричество в дом. Это электросчетчик и вводное защитное устройство, которые обычно устанавливаются на наружной стене дома или на столбе, подводящем кабель (+)

Распределительный щит находится в отдельном помещении внутри дома, в коридоре, в ближайший гараж. Также устанавливают стабилизаторы напряжения и резервный генератор, который снабжает дом электричеством в периоды отключения централизованной линии.

Для удобства обслуживания двух- или трехэтажного особняка на каждом этаже также . Все распределительные щиты подключаются к вводному кабелю — медному проводу сечением 15-35 мм².

На устройствах защиты экономить не стоит: рекомендуется устанавливать УЗО на каждую отводящую цепь, автоматы на линии света на каждую комнату, а также на кондиционеры, котел отопления, систему «теплый пол» и т.д.

Если в отдельном помещении планируется разместить несколько светильников и розеток, то при входе нужно смонтировать . Он соединяет входной кабель с линией освещения и розеточной группой.

Вариант №2 — образец схемы электропроводки

Чтобы нарисовать схему электропроводки, необходимо взять план дома и отметить на нем места установки электроприборов.

Этот документ становится основанием для составления сметы — в нем легко рассчитать не только количество выключателей, розеток и дополнительных материалов, но и рассчитать метраж проводов.

Схема электрической сети одноэтажного дома. Для удобства навигации в линиях электропередач, ведущих от электрощита к помещениям, контуры обозначены разными цветами

Обязательно указать точку ввода ЛЭП в дом и место установки электрощита. Затем по отдельным линиям следует отметить распределительные коробки, электроустановки, осветительные приборы.

Устройства большой мощности также должны иметь маркировку, так как они питаются от отдельных линий.

Если к зданию подключены хозяйственные постройки — баня, гараж, мастерская — это тоже должно быть отражено на схеме, так как является частью электропроводки в конкретном частном доме.

Для рисованных схем специальных символов нет, главное, чтобы владелец дома и монтажники понимали, что стоит за каждым символом. Однако лучше использовать, чтобы впоследствии разобраться с проектом самостоятельно.

Вариант №3 — техническое решение для небольшого дома

Все планы и схемы аналогичны, так как построены по одному принципу, однако могут отличаться количеством установленных розеток и световых цепей, а значит, и в количество подключенных к ним защитных устройств.

Примерная схема одноэтажного дома, внутри которого 3 комнаты, коридор, кухня, санузел. Линии электропередач собираются так, что одна из них объединяет коридор и комнату, вторая — 2 комнаты

Перед сетью устанавливается вводной выключатель, который при необходимости может отключить весь дом и отключить счетчик . Затем следует счетчик, а после него — защитные группы.

Для мощных агрегатов, таких как котел отопления или стиральная машина, автоматы устанавливают на 25-40 А. Сечение проводов также следует увеличить до 3,5-5 мм².

По такой схеме можно не рассчитывать метраж проводов, а вот количество розеток, распределительных коробок, выключателей, УЗО, автоматов посчитать несложно.

Вариант №4 — схема электропроводки подвала/гаража

Часто подвал частного дома становится подсобным помещением, где устанавливают стиральную машину и обустраивают сушилку, погреб для хранения урожая или даже теплый гараж. Гораздо удобнее, когда такое помещение полностью оборудовано розетками и светильниками.

На схеме показана электрическая проводка со счетчиком электроэнергии. Если гараж находится в подвале или в пристройке, отдельный счетчик не нужен.

Если не брать в расчет счетчик, на щите останутся вводные автоматические выключатели, шина заземления, УЗО 20 А, три автоматических выключателя: на линию освещения, на розетки и на компрессор. Дополнительное мощное оборудование также нуждается в автоматической защите.

Вариант №5 — принципы электропроводки кухни

Схема в частном доме практически не отличается от аналогичной схемы для городской квартиры.

Его особенностью является большое количество подключаемых электроприборов, поэтому необходимо будет выделить несколько линий электропередач с отдельными автоматическими выключателями.

Основная трудность заключается в размещении розеточных блоков таким образом, чтобы они находились близко к приборам и в то же время в свободном доступе, для возможного ремонта или переключения приборов (+)

При составлении вертикально ориентированной схемы важно необходимо отобразить мебельный гарнитур на бумаге с расстановкой всего оборудования.

Бессеточные соединения, например, у духовки, делаются под столешницей, у стены, а розетки для тостера, электрочайника, мультиварки, комбайна лучше вынести за рабочий стол.

Небольшие электроприборы легче отключить, если под рукой есть электропроводка. Розетки, устанавливаемые рядом с мойкой, должны иметь степень защиты от IP44 и выше.

Обзор типичных ошибок проектирования

Недостатки в схеме или планировании работ влекут за собой ошибки монтажа, а это грозит нарушениями в функционировании сети электроснабжения. Результатом может стать выход из строя дорогостоящего оборудования, а еще хуже – электротравма одного из жильцов.

Каких ошибок следует избегать:

• использовать некачественную продукцию без маркировки и сертификации;
• производить взаиморасчеты — любые технические изделия и материалы необходимо приобретать с запасом;
• заложить в проект установку обычных розеток для подключения варочных поверхностей, котлов, тепловых пушек;
• для планирования использования закрытой электропроводки — более сложной и при условии соблюдения перечня требований ПУЭ;
• для проектирования коммутации в одной распределительной коробке низковольтных и мощных силовых проводов;
• для планирования присоединения проводов опасных для дальнейшего обслуживания и эксплуатации скруток; лучший вариант – готовые клеммы;
• изготавливают цепи из алюминиевой и медной проволоки, а также применяют алюминиевую проводку.

Некоторые ошибки связаны с неправильными расчетами. Например, кабельные ворота при закрытом способе установки следует закладывать на глубину 2-2,5 см, не меньше.

Неправильно располагать распределительные коробки ниже или на уровне человеческого роста. Их место – под потолком, в 20 см от подвесной конструкции или бетонной плиты перекрытия.

Не подключайте заземление розеток с помощью кабеля, заземления на чугунные канализационные или стальные газовые трубы.

Если вы не знаете, как правильно провести электропроводку в доме, обратитесь в проектную организацию. Специалисты выезжают на объект и составляют схему подключения, исходя из конкретных условий монтажа.

Выводы и полезное видео по теме

Разбор схемы пола:

Правила электросхем:

Описание схемы электрощита:

Ответственность и риски за «инициативу» при подготовке проекта ложатся на плечи владельца дома. Если у вас нет соответствующего образования и опыта, рекомендуем заказывать документы в организации, которая занимается профессиональной разработкой проектов электроснабжения.

У вас есть личный опыт проектирования и разводки электрики в частном доме? Хотите поделиться своими знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях — форма обратной связи расположена ниже.

ИНФОРМАЦИОННЫЙ БЮЛЛЕТЕНЬ: Администрация Байдена-Харриса объявляет о новых стандартах и ​​основных достижениях национальной сети зарядных устройств для электромобилей «Сделано в Америке»

Политика «Сделано в Америке» и новые технические стандарты поддерживают будущее индустрии зарядки электромобилей,

Государственные и частные акции ускоряют создание национальной сети и стимулируют бум производства так что великое американское дорожное путешествие может быть наэлектризовано. Эти шаги помогут Соединенным Штатам достичь амбициозных целей президента Байдена по борьбе с климатическим кризисом, создав национальную сеть из 500 000 зарядных устройств для электромобилей вдоль американских автомагистралей и в наших сообществах, и к 2030 году электромобили будут составлять не менее 50% продаж новых автомобилей. , одновременно продвигая промышленную стратегию, направленную на дальнейшее развитие отечественной индустрии электромобилей и зарядных устройств для них. Путь к нулевым выбросам к 2050 году предполагает создание высокооплачиваемых рабочих мест на производстве и монтаже.

Двухпартийный закон президента Байдена об инфраструктуре инвестирует 7,5 миллиардов долларов в зарядку электромобилей, 10 миллиардов долларов в экологически чистый транспорт и более 7 миллиардов долларов в компоненты батарей для электромобилей, важные минералы и материалы. Эти флагманские программы дополняют историческую поддержку передовых аккумуляторов, предусмотренную Законом о снижении инфляции, а также новые и расширенные налоговые льготы на покупку электромобилей и поддержку установки зарядной инфраструктуры, а также десятки других федеральных инициатив, направленных на стимулирование отечественного производства и создание национальной сети зарядка электромобиля. В результате будущее американского транспорта должно стать чище, безопаснее, доступнее и надежнее, чем когда-либо прежде. Сегодняшние заявления являются еще одной демонстрацией успешной промышленной стратегии президента, обеспечивающей переход к чистой энергии за счет американского производства и хорошо оплачиваемых рабочих мест в профсоюзах.

Благодаря лидерству президента Байдена и рекордным федеральным инвестициям продажи электромобилей утроились, а количество общедоступных зарядных портов выросло как минимум на 40% с тех пор, как он вступил в должность. Сейчас на дорогах более трех миллионов электромобилей и более 130 000 общественных зарядных станций по всей стране. Дальнейшее ускорение создания удобной и надежной зарядной сети критически важно для бесперебойной зарядки электромобилей. Сегодня такие компании, как Tesla, General Motors, EVgo, Pilot, Hertz и bp, среди прочих, объявляют о новых обязательствах по расширению своих сетей за счет тысяч зарядных портов в ближайшие два года, используя частные средства в дополнение к федеральным Национальные цели по зарядке электромобилей стали еще ближе.

Сегодняшние действия включают в себя:

• Министерство транспорта в сотрудничестве с Министерством энергетики завершило разработку новых стандартов, чтобы сделать зарядку электромобилей удобной и надежной для всех американцев, в том числе при поездках на большие расстояния. Новые стандарты гарантируют, что каждый может использовать сеть — независимо от того, на какой машине вы ездите или в каком штате вы взимаете плату. Стандарты также требуют строгих стандартов рабочей силы;
• Федеральное управление автомобильных дорог (FHWA) изложило свой окончательный план соблюдения Закона о строительстве, покупке в Америке для зарядных устройств для электромобилей, финансируемых из федерального бюджета. Вступает в силу немедленно, все зарядные устройства для электромобилей, финансируемые в соответствии с Законом о двухпартийной инфраструктуре, должны быть построены в Соединенных Штатах. План требует, чтобы окончательная сборка и все производственные процессы для любых корпусов или корпусов зарядных устройств из чугуна или стали происходили в Соединенных Штатах. К июлю 2024 года не менее 55 процентов стоимости всех компонентов также необходимо будет производить внутри страны;
• Новое Объединенное управление энергетики и транспорта опубликовало уведомление о намерении предоставить возможность финансирования своей программы исследований и разработок Ride and Drive Electric. Эта программа будет способствовать достижению цели по созданию национальной сети зарядных устройств для электромобилей для всех американцев за счет поддержки надежности зарядки электромобилей, отказоустойчивости, справедливости и развития рабочей силы;
• Сегодня Министерство энергетики объявило о выделении 7,4 млн долларов на финансирование семи проектов по разработке инновационных планов зарядки электромобилей средней и большой мощности и инфраструктуры водородных коридоров, обслуживающих миллионы американцев в 23 штатах;
• FHWA объявила подробности своей программы дискреционных грантов для инфраструктуры зарядки и заправки (CFI), которая скоро будет запущена. Программа предоставит более 2,5 миллиардов долларов в течение пяти лет, в том числе 700 миллионов долларов в рамках первого раунда финансирования, доступного штатам, населенным пунктам, племенам, территориям и органам государственной власти, для развертывания общедоступной инфраструктуры зарядки и альтернативного топлива в сообществах по всему миру. стране, в том числе в школах, продуктовых магазинах, парках, библиотеках, жилых комплексах и везде, где живут и работают американцы; и,
• Администрация выделила крупные производственные и другие новые объекты, стимулированные этими инвестициями и политикой администрации Байдена-Харриса «Сделано в Америке», включая новые обязательства отечественных производителей зарядных устройств для электромобилей и сетевых операторов.

Эти объявления основываются на более чем 100 миллиардах долларов, которые частный сектор инвестировал в производство электромобилей, аккумуляторов и зарядных устройств для электромобилей в Соединенных Штатах. Сегодняшние заявления являются свидетельством успешной промышленной стратегии президента, обеспечивающей привлечение частных инвестиций из федерального бюджета для обеспечения перехода к экологически чистой энергии за счет американского производства и хорошо оплачиваемых рабочих мест в профсоюзах. В сочетании с инвестициями в производство аккумуляторов и налоговыми льготами на покупку электромобилей и зарядную инфраструктуру в соответствии с Законом о снижении инфляции эти программы являются ключевыми для достижения целей администрации в области климата.

ДОСТУПНАЯ, НАДЕЖНАЯ, УДОБНАЯ, УДОБНАЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ СЕТЬ ЗАРЯДОК ЭЛЕКТРОМОБИЛЕЙ

Чтобы обеспечить свободный доступ к зарядным устройствам и стимулировать производство в домашних условиях, президент Байден публично обязался создать удобную, надежную и дружественная национальная сеть из 500 000 зарядных устройств для электромобилей к 2030 году. В поддержку этого видения Министерство транспорта объявило о программе национальной инфраструктуры электромобилей (NEVI), инициативе стоимостью 5 миллиардов долларов по созданию сети зарядных устройств для электромобилей от побережья до побережья, ориентированной на основные автомагистрали, по которым осуществляется большинство дальних поездок. Эта национальная сеть вселит в водителей уверенность, что они всегда смогут найти место для подзарядки, даст толчок частным инвестициям в зарядную инфраструктуру и электромобили, а также поддержит цель президента, заключающуюся в том, чтобы к 2030 году не менее 50% продаж автомобилей были электрическими9.0003

Сегодня FHWA при поддержке Объединенного офиса представила новые национальные стандарты для зарядных устройств для электромобилей, финансируемых из федерального бюджета, включая зарядные устройства, финансируемые NEVI. Все 50 штатов, Вашингтон, округ Колумбия, и Пуэрто-Рико участвуют в программе NEVI, и первоначальные инвестиции позволят электрифицировать более 75 000 миль национальной системы автомобильных дорог. Эти стандарты направят федеральные доллары на создание национальной сети зарядки электромобилей, которая будет удобной, надежной и доступной, чтобы зарядка была такой же простой, как заправка на заправочной станции. До сих пор не существовало всеобъемлющих стандартов для установки, эксплуатации или обслуживания зарядных станций для электромобилей, и между зарядными станциями для электромобилей существуют различия в ключевых областях, таких как типы разъемов, способы оплаты, конфиденциальность данных, скорость и мощность зарядных устройств, надежность. и общий пользовательский опыт. Недавний опрос пользователей электромобилей показал, что они разочарованы зарядными устройствами, которые работают слишком медленно, переполнены или просто не работают. В соответствии с новыми стандартами FHWA мы исправляем это. Стандарты гарантируют, что:

• Зарядка — это предсказуемый и надежный опыт благодаря использованию одинаковых типов вилок, уровней мощности и минимального количества зарядных устройств, способных удовлетворить потребности водителей в быстрой зарядке;
• Зарядные устройства работают, когда они нужны водителям , требуя 97-процентной надежности безотказной работы;
• Водители могут легко найти зарядное устройство, когда им это нужно, предоставляя общедоступные данные о местоположении, цене, наличии и доступности через картографические приложения;
• Водителям не нужно использовать несколько приложений и учетных записей для зарядки , так как для всех зарядных устройств требуется единый метод идентификации; и
• Зарядные устройства будут удовлетворять потребности водителей в будущем, , требуя совместимости с перспективными функциями, такими как Plug and Charge.

Стандарты также помогут гарантировать, что эти исторические инвестиции в зарядку электромобилей создадут хорошо оплачиваемые рабочие места и что зарядные устройства для электромобилей будут хорошо обслуживаться, требуя строгих стандартов рабочей силы, таких как зарегистрированное ученичество и Программа обучения инфраструктуре электромобилей (EVITP). В рамках конкурса White House Talent Pipeline Challenge Международное братство электриков (IBEW) сертифицировало 20 000 электриков через EVITP.

Вместе стандарты обеспечат одинаковое функционирование зарядных устройств, работающих в разных сетях, и предоставят путешественникам предсказуемый опыт зарядки электромобилей — независимо от того, на каком автомобиле вы едете и в каком штате вы заряжаете. NETWORKS

Действия администрации Байдена-Харриса в отношении электромобилей побудили сетевых операторов ускорить создание сетей зарядки электромобилей от побережья до побережья. Государственные доллары дополнят частные инвестиции, заполняя пробелы, обслуживая сельские и труднодоступные районы и наращивая потенциал в сообществах. Объявления, представленные сегодня, добавят более 100 000 общедоступных зарядных устройств, доступных для всех электромобилей, в том числе:

• Tesla, впервые откроет часть своей сети Supercharger и Destination Charger в США для электромобилей сторонних производителей, в результате чего к концу 2024 года для всех электромобилей будет доступно не менее 7500 зарядных устройств. распространяется по Соединенным Штатам. Они будут включать в себя не менее 3500 новых и существующих нагнетателей мощностью 250 кВт вдоль автомагистралей, чтобы расширить свободу передвижения для всех электромобилей, а также уровень 2 для зарядки в пунктах назначения в таких местах, как отели и рестораны в городских и сельских районах. Все водители электромобилей смогут получить доступ к этим станциям с помощью приложения или веб-сайта Tesla. Кроме того, Tesla более чем удвоит свою общенациональную сеть нагнетателей, производимых в Буффало, штат Нью-Йорк.
• Hertz и bp объявляют о своем намерении создать национальную сеть инфраструктуры быстрой зарядки электромобилей, чтобы ускорить внедрение электромобилей. Hertz и bp намерены создать зарядную инфраструктуру в офисах Hertz по всей Америке, включая крупные города, такие как Атланта, Остин, Бостон, Чикаго, Денвер, Хьюстон, Майами, Нью-Йорк, Орландо, Феникс, Сан-Франциско и Вашингтон, округ Колумбия. Центры зарядки будут обслуживать водителей такси и такси, клиентов по аренде автомобилей и широкую общественность в местах повышенного спроса, таких как аэропорты. Ожидается, что ряд установок будет включать в себя крупномасштабные концентраторы зарядки, известные как «гигахабы». bp намерена к 2030 году инвестировать 1 миллиард долларов в зарядку электромобилей в США. Цель Hertz — сделать четверть своего парка электромобилей к концу 2024 года9.0014
• Pilot Company, General Motors и EVgo объединились для создания сети из 2000 мощных быстрых зарядных устройств мощностью 350 кВт в туристических центрах Pilot и Flying J вдоль американских автомагистралей. Общенациональная сеть, насчитывающая до 500 туристических центров, позволит путешествовать на электромобилях на большие расстояния, соединяя городские и сельские сообщества. Сегодня компании объявляют, что первые 200+ зарядных устройств в этой сети, как ожидается, будут доступны для использования водителями в 2023 году.
• TravelCenters of America и Electrify America объявили, что они будут предлагать зарядку электромобилей в некоторых точках Travel Centres of America и Petro с целью установки примерно 1000 зарядных устройств для электромобилей в 200 точках вдоль основных автомагистралей в течение следующих пяти лет.
• Electrify America недавно провела официальное открытие Electrify America Solar Glow™ 1, нового проекта солнечной фотоэлектрической энергии мощностью 75 МВт в округе Сан-Бернардино, Калифорния, чтобы помочь восстановить всю энергию, поставляемую водителям электромобилей с помощью возобновляемых источников энергии на более чем 800 DC быстро зарядных станций по всей стране.
• Mercedes-Benz, ChargePoint, и MN8 Energy объявили о партнерстве по развертыванию более 400 зарядных станций с более чем 2500 общедоступными портами быстрой зарядки постоянного тока в США и Канаде.
• ChargePoint, Volvo Cars и Starbucks объявили о партнерстве по развертыванию 60 быстрых зарядных устройств постоянного тока в 15 точках на пилотном маршруте протяженностью 1350 миль между Сиэтлом и Денвером, которое должно быть завершено к лету 2023 года.
• General Motors в партнерстве с FLO объявили о совместных усилиях с дилерами по установке до 40 000 общедоступных зарядных устройств 2-го уровня в местных сообществах к 2026 году в рамках программы зарядки дилерского сообщества GM. Новые зарядные станции присоединятся к сети GM Ultium Charge 360 ​​и будут доступны для всех водителей электромобилей.
• Francis Energy, a Талса, штат Оклахома, оператор зарядных станций для электромобилей, в 2023 году расширяет свое присутствие в 40 штатах и ​​планирует установить 50 000 зарядных портов для электромобилей к 2030 году в партнерстве с муниципалитетами, автодилерами, племенными народами и частными предприятиями. . В настоящее время 75% сети Francis Energy находится в сообществах Justice40.
• Forum Mobility , поставщик решений для грузоперевозок с нулевым уровнем выбросов, недавно объявил о выделении 400 миллионов долларов на развертывание более 1000 устройств быстрой зарядки постоянного тока. Инфраструктура зарядки будет обслуживать тысячи большегрузных электрогрузовиков, которые, по прогнозам, начнут эксплуатироваться в портах Сан-Педро и Окленд в Калифорнии в течение следующего десятилетия. Общественные зарядные станции создадут более 600 новых профсоюзных рабочих мест в неблагополучных сообществах, одновременно снизив вредные выбросы в портах и ​​вдоль грузовых коридоров.
• Компания Ford взяла на себя обязательство установить к январю 2024 года по крайней мере одно открытое зарядное устройство постоянного тока с двумя портами в 1920 дилерских центрах Ford. План реализации оборудования для зарядки электромобилей Buy America отражает успех администрации Байдена-Харриса в привлечении новых внутренних инвестиций в производство оборудования для быстрой зарядки электромобилей. Быстро развивающаяся отрасль наращивает производство высококачественных зарядных устройств, соответствующих требованиям Buy America, создавая хорошие рабочие места и помогая Соединенным Штатам укреплять свое лидерство в производстве экологически чистой энергии. Эта стратегия гарантирует, что зарядные устройства для электромобилей, приобретенные в рамках программы NEVI, будут собираться в Соединенных Штатах с немедленным вступлением в силу и в полном соответствии с требованиями Build America, Buy America к производимой продукции к 1 июля 2024 года для поддержки инвестиций в последовательную цепочку поставок. с агрессивным расширением отечественного производства.

  Сегодняшнее объявление является инструментом продвижения отечественного производства. Требования Build America, Buy America к оборудованию для зарядки электромобилей помогут оживить нашу производственную базу. Поэтапный подход к этим требованиям будет стимулировать компании инвестировать в внутреннее производство компонентов для зарядки электромобилей, позволяя американским работникам и предприятиям конкурировать и лидировать на глобальном уровне, предоставляя компаниям переходный период для перевода своих цепочек поставок на берег. Чтобы соответствовать требованиям закона «Строим Америку, покупаем Америку», отечественное производство активно наращивает темпы. Новый офис «Сделано в Америке» Управления по вопросам управления и бюджета работает с экспертами агентства, профсоюзами и промышленностью над реализацией промышленной стратегии, стимулируя увеличение производства в США в ключевых секторах.

  • Требования к отечественной сборке оборудования для зарядки электромобилей вступают в силу немедленно. Это гарантирует, что все оборудование для зарядки электромобилей, поддерживаемое федеральными фондами, поддерживает американские рабочие места и американское технологическое лидерство.
  • Требования FHWA Buy America вступят в силу немедленно для корпусов и корпусов зарядных устройств электромобилей, изготовленных преимущественно из стали или железа. Это означает, что все производственные процессы для этих корпусов, от плавки и заливки до окончательного нанесения покрытий, должны происходить в Соединенных Штатах.
  • Начиная с 1 июля 2024 года FHWA будет требовать, чтобы стоимость компонентов, производимых внутри страны для зарядного оборудования для электромобилей, соответствовала требованию Закона о строительстве Америки и покупке Америки о не менее 55-процентном внутреннем содержании для производимых продуктов, что соответствует амбициозному плану эта новая отрасль.
  • Для обеспечения того, чтобы зарядные устройства, установленные в течение большей части программы NEVI, полностью соответствовали требованиям Закона о строительстве Америки и покупке Америки о 55-процентном внутреннем содержании, любое оборудование, не соответствующее этому стандарту, должно быть установлено не позднее 1 октября 2024 г.

  Федеральные агентства и штаты разрабатывают процессы для внедрения и отслеживания требований «Сделано в Америке», чтобы гарантировать, что в инфраструктурных проектах, финансируемых из федерального бюджета, используются железо, сталь, строительные материалы и промышленные товары американского производства. Наш успех в создании отрасли оборудования для зарядки электромобилей практически с нуля демонстрирует, что политика «Сделано в Америке» может сделать для создания производственной базы.

  ПРОИЗВОДСТВЕННЫЙ БУМ

  Экономическая повестка дня Байдена спровоцировала производственный бум. Требования «Сделано в Америке» уже послали рынку сильный сигнал о том, что федеральные доллары будут потрачены на продукты, которые производятся и закупаются в Соединенных Штатах, и промышленность отреагировала на это. С тех пор, как президент вступил в должность, компании объявили об инвестициях в производство электромобилей, аккумуляторов и зарядных устройств на сумму более 100 миллиардов долларов.

  Недавний отчет показал, что инвестиции частного сектора в электромобили и связанную с ними инфраструктуру в Соединенных Штатах впервые превзошли Китай и другие страны. Три года назад в индустрии передовых зарядных устройств для электромобилей было мало американского присутствия. Теперь производители вкладывают средства в создание новых штаб-квартир, объектов или производственных линий для создания зарядных устройств для электромобилей следующего поколения в Соединенных Штатах. Для шести из этих компаний эти инвестиции представляют собой их первый производственный след в США.

  Инвестиции включают:

  • Tritium DCFC Limited , австралийский производитель быстрых зарядных устройств для электромобилей, провел в августе торжественное открытие своего первого завода в США, расположенного в Ливане, штат Теннесси. Предприятие будет производить до 30 000 быстрых зарядных устройств постоянного тока в год при максимальной мощности. Сегодня Tritium объявила, что добавит более 250 рабочих мест на этом объекте, в общей сложности более 750 рабочих мест в области чистых технологий на заводе компании в Ливане. Tritium является участником общенациональной инициативы Белого дома Talent Pipeline Challenge, направленной на создание равных возможностей трудоустройства в растущих отраслях.
  • Electrify America  в прошлом году объявила о новых инвестициях в размере 450 миллионов долларов США в свою сеть зарядки от Siemens, глобальной компании, занимающейся технологиями и электрификацией, и Volkswagen Group. Эти инвестиции обеспечат быстрое развертывание до 10 000 сверхбыстрых зарядных устройств на 1 800 зарядных станциях в США и Канаде к 2026 году. Зарядные устройства уровня 2 на своем предприятии в Милпитасе, Калифорния, и создать около 250 новых производственных рабочих мест. К 2026 году расширенный завод сможет производить 10 000 зарядных устройств DCFC и 10 000 зарядных устройств уровня 29.0014
  • Wallbox , испанский поставщик решений для зарядки электромобилей и управления энергопотреблением по всему миру, открыл свое первое производственное предприятие в Северной Америке в Арлингтоне, штат Техас. Завод площадью 150 000 квадратных футов стоимостью 70 миллионов долларов может произвести более 250 000 единиц в 2023 году и более одного миллиона в 2030 году, включая быстрозарядные устройства постоянного тока Hypernova нового поколения. Объект будет поддерживать 250 высокооплачиваемых рабочих мест к 2025 году и 700 рабочих мест к 2030 году. Техас. К 2026 году SK Signet планирует ежегодно производить до 10 000 зарядных устройств постоянного тока и поддерживать 183 высококвалифицированных рабочих места.
  • ADS-Tec Energy, , немецкий поставщик зарядных станций для электромобилей с батарейным питанием, инвестирует 8 миллионов долларов в строительство своего первого в США предприятия по сборке, продажам, складированию и обслуживанию в Оберне, Алабама. Ожидается, что на объекте будет создано более 180 рабочих мест.
  • EVBox, Нидерландский производитель зарядных устройств для электромобилей объявил о планах открытия своей первой североамериканской штаб-квартиры и производственного предприятия в Либертивилле, штат Иллинойс. Завод площадью 60 000 квадратных футов нацелен на производство около 200 единиц быстрой зарядки постоянного тока в неделю — уровень производства, который, как ожидается, создаст от 80 до 120 новых рабочих мест в ближайшем регионе.
  • FreeWire объявила о создании новой глобальной штаб-квартиры площадью 66 000 квадратных футов в Ньюарке, Калифорния, инвестициях в размере 20 миллионов долларов США, которые будут направлены на исследования и разработки и производство оборудования для сверхбыстрой зарядки электромобилей, а также о создании более 200 хорошо оплачиваемых инженерных и производственных рабочих мест в области электрификации и экологически чистой энергии. по всему сообществу.
  • ABB E-Mobility недавно начала производство быстрых зарядных устройств постоянного тока на своем новом предприятии в Колумбии, Южная Каролина. Эти инвестиции в размере 4 миллионов долларов США последовали за предыдущими обязательствами по созданию 125 рабочих мест в своем учебном центре в Шугарленде, штат Техас, и в центре разработки продуктов и исследований в Южной Калифорнии.
  • Компания Siemens расширила свое производство зарядных устройств для электромобилей, недавно выбрав город Кэрроллтон, штат Техас, в качестве второго центра производства зарядных устройств для электромобилей в США. Это объявление основано на более чем 140 миллионах долларов, которые Siemens недавно инвестировала в свои предприятия по производству электротехнической продукции в Гранд-Прери, штат Техас, и в Помоне, штат Калифорния, которые обслуживают критически важные рынки инфраструктуры и поддерживают рабочие места профсоюзов. Ожидается, что новое предприятие будет полностью введено в эксплуатацию весной 2023 года. «Сименс» также сотрудничает с Программой обучения инфраструктуре электромобилей (EVITP), разрабатывая учебную программу, чтобы обеспечить набор квалифицированных кадров для американских специалистов по установке зарядных устройств для электромобилей.
  • EverCharge, , поставщик готовых решений для зарядки электромобилей, открывает новый производственный завод площадью 30 000 квадратных футов в Хейворде, Калифорния, и планирует удвоить штат сотрудников к середине 2023 года.
  • Lincoln Electric, давний гигант в области сварки , объявила о выпуске новой линейки быстрых зарядных устройств постоянного тока, в которых используются основные производственные и инженерные возможности технологии электропитания на своем предприятии в Кливленде, штат Огайо.
  • FLO,  североамериканский оператор сети зарядки электромобилей и поставщик интеллектуальных решений для зарядки, объявил об инвестициях в размере 3 миллионов долларов США в свое первое сборочное предприятие в США, расположенное в Оберн-Хиллз, штат Мичиган, в начале этого месяца. К 2028 году объект поможет FLO установить 250 000 зарядных станций для американских водителей, создать и поддерживать более 730 рабочих мест, а также поддержать экономику Мичигана на 76 миллионов долларов.
  • EdgeEnergy  инвестирует 150 миллионов долларов в экономику штата Огайо, чтобы построить трехфазные преобразователи мощности для устройств быстрой зарядки постоянного тока, создав 60 новых производственных и инженерных рабочих мест в течение следующих 24 месяцев.
  • Blink расширит свое предприятие в Боуи, штат Мэриленд, на 30 000 кв. футов, инвестируя 49 миллионов долларов в течение 10 лет и создав 60 новых рабочих мест для производства зарядных устройств L2. Кроме того, в 2023 году Blink объявит о строительстве нового завода площадью 200 000 кв. футов для быстрых зарядных устройств постоянного тока, в который будет инвестировано 156 миллионов долларов США в течение 10 лет, что создаст 160 новых рабочих мест.

  Другие компании и сети работают над тем, чтобы зарядные устройства для электромобилей содержались в хорошем состоянии:

  • ChargerHelp! и Компания SAE International по решениям для устойчивой мобильности объявила о партнерстве для оказания помощи в подготовке кадров для зарядки электромобилей для следующего поколения сертифицированных специалистов по обслуживанию оборудования для обслуживания электромобилей (EVSE). Программа выездных техников EVSE будет подтверждать навыки, необходимые выездным техникам EVSE для диагностики, составления отчетов и помощи в ремонте технических компонентов зарядного оборудования, включая проблемы с аппаратным и программным обеспечением. В течение следующих двух лет эта национальная программа поможет более чем 3 000 стажеров из малообеспеченных, неблагополучных, обычно недостаточно представленных сообществ, а также тех, кто переходит из других отраслей, получить эти передовые технологии;
  • Mercedes-Benz USA и Министерство труда объявили о национальном партнерстве для создания возможностей для студентов в возрасте от 16 до 24 лет получить хорошо оплачиваемую работу в качестве автомехаников, включая потенциальное трудоустройство в Mercedes-Benz. Job Corps теперь будет предлагать студентам возможность изучать высоковольтные и электрические транспортные средства, а также возможности обучения работе с высоковольтными транспортными средствами в следующих кампусах: Earle C. Clements Job Corps в Морганфилде, Кентукки; Westover Job Corps в Чикопи, Массачусетс; Edison Job Corps в Эдисоне, Нью-Джерси; и Clearfield Job Corps в Клирфилде, штат Юта. Сеть Job Corps в настоящее время насчитывает 121 центр во всех 50 штатах, округе Колумбия и Пуэрто-Рико; и,
  • Qmerit , поставщик решений по распределенному управлению персоналом для зарядки электромобилей и других технологий электрификации в Северной Америке, планирует выполнить более 120 000 работ по электромобилям и электрификации в жилых и коммерческих объектах среднего размера в 2023 году. Это расширение основано на более более 250 000 зарядных систем уровня 2 и сотни тысяч связанных с ними технологий электрификации, которые Qmerit установила на сегодняшний день.
