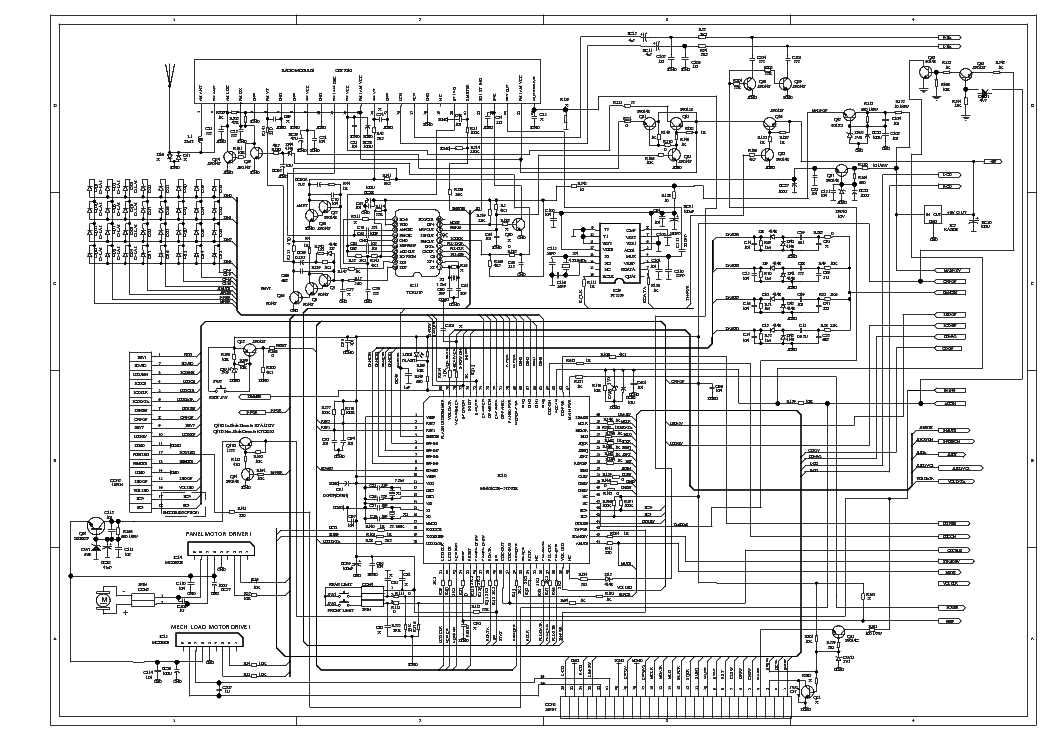

Схема съемной панели магнитолы pioneer 1900ub. Подключение и настройка автомагнитолы Pioneer: пошаговая инструкция

Как правильно подключить автомагнитолу Pioneer. Какие провода нужно соединить для работы магнитолы. Как настроить звук и радио в автомагнитоле Pioneer. Какие функции доступны в современных моделях Pioneer.

Особенности подключения автомагнитол Pioneer

Автомагнитолы Pioneer пользуются заслуженной популярностью среди автолюбителей благодаря высокому качеству звука и широкому функционалу. Однако многих пугает процесс самостоятельной установки такого устройства. На самом деле, если следовать инструкции, подключить магнитолу Pioneer своими руками вполне реально.

Существует два основных способа подключения автомагнитолы Pioneer:

1. С помощью стандартного разъема ISO
2. Напрямую, путем соединения проводов

Первый вариант более простой и безопасный. Второй применяется, если в автомобиле отсутствует стандартный разъем. Рассмотрим оба метода подробнее.

Подключение через разъем ISO

Это наиболее удобный способ установки магнитолы Pioneer. Для него понадобится:

• Сама магнитола
• Переходник для конкретной модели автомобиля
• Ключи для демонтажа старой магнитолы

Порядок действий следующий:

1. Отсоедините клемму от аккумулятора
2. Демонтируйте старую магнитолу
3. Подключите переходник к штатной проводке автомобиля
4. Соедините разъем переходника с разъемом новой магнитолы Pioneer
5. Установите магнитолу на штатное место
6. Подключите питание и проверьте работу устройства

Такой способ позволяет избежать ошибок при подключении и сохраняет гарантию на магнитолу.

Подключение напрямую проводами

Если в автомобиле нет стандартного разъема, придется подключать магнитолу напрямую. Для этого потребуется:

• Схема подключения конкретной модели Pioneer
• Набор инструментов (отвертки, плоскогубцы, изолента)
• Мультиметр для проверки напряжения

Процесс подключения:

1. Отключите аккумулятор
2. Определите назначение проводов в автомобиле и магнитоле
3. Соедините провода согласно схеме, используя скрутки или пайку
4. Изолируйте соединения
5. Подключите питание и проверьте работу устройства

Этот способ сложнее и требует аккуратности, но позволяет установить магнитолу в любой автомобиль.

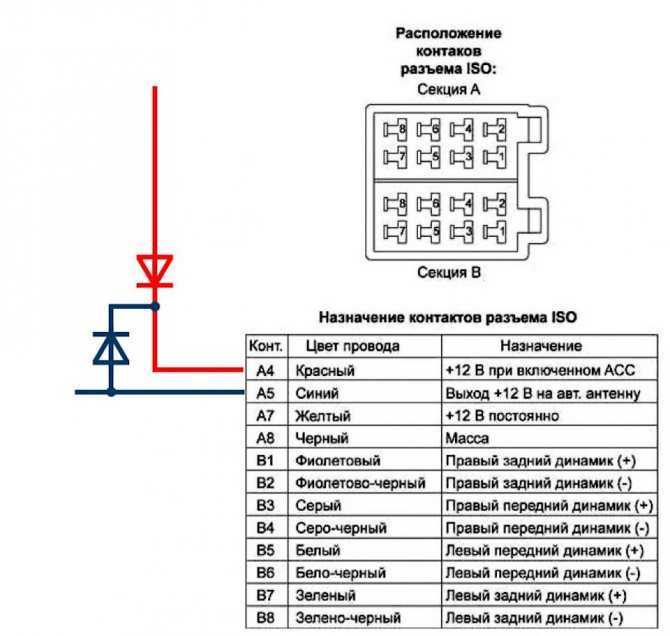

Схема подключения проводов Pioneer

Для правильного подключения магнитолы Pioneer важно знать назначение каждого провода. Типовая схема выглядит так:

• Красный — постоянный плюс (к аккумулятору)
• Желтый — плюс после замка зажигания
• Черный — масса (минус)
• Синий — управление антенной
• Оранжевый — подсветка
• Серый/белый — правый передний динамик (+/-)
• Фиолетовый/черный — правый задний динамик (+/-)
• Зеленый/черный — левый задний динамик (+/-)
• Белый/черный — левый передний динамик (+/-)

Точная схема может отличаться для разных моделей, поэтому лучше сверяться с инструкцией.

Настройка автомагнитолы Pioneer после установки

После подключения магнитолы Pioneer необходимо произвести ее настройку. Основные этапы:

1. Установка времени и даты
2. Настройка радиостанций
3. Регулировка звука (эквалайзер, баланс, фейдер)
4. Подключение внешних устройств (телефон, флешка)
5. Активация дополнительных функций (при наличии)

Точный порядок настройки зависит от конкретной модели Pioneer. Подробные инструкции можно найти в руководстве пользователя.

Возможные проблемы при подключении Pioneer

При самостоятельной установке магнитолы Pioneer могут возникнуть некоторые сложности:

• Устройство не включается — проверьте правильность подключения питания
• Нет звука — проверьте подключение динамиков и настройки звука
• Помехи в динамиках — убедитесь в надежности изоляции проводов
• Не работает подсветка — проверьте подключение провода подсветки
• Сбрасываются настройки — замените батарейку в магнитоле

Большинство проблем решается проверкой правильности подключения. При серьезных неисправностях лучше обратиться в сервисный центр.

Дополнительные функции современных магнитол Pioneer

Современные модели Pioneer обладают расширенным функционалом:

• Поддержка Bluetooth для hands-free связи
• Воспроизведение аудио и видео с USB-накопителей
• Возможность подключения камеры заднего вида
• Интеграция со смартфоном через Apple CarPlay или Android Auto
• Встроенная навигация (в некоторых моделях)
• Управление с помощью голосовых команд

Для использования всех возможностей магнитолы Pioneer важно внимательно изучить инструкцию и произвести правильную настройку устройства.

Типичные ошибки при подключении магнитолы Pioneer

При самостоятельной установке автомагнитолы Pioneer часто допускаются следующие ошибки:

• Неправильное подключение проводов питания
• Путаница в проводах динамиков
• Отсутствие изоляции на соединениях
• Подключение без отключения аккумулятора
• Игнорирование инструкции по установке

Чтобы избежать проблем, внимательно изучите схему подключения и соблюдайте порядок установки. При наличии сомнений лучше обратиться к специалистам.

Выбор оптимальной модели Pioneer для вашего автомобиля

При выборе автомагнитолы Pioneer следует учитывать несколько факторов:

• Размер посадочного места (1DIN или 2DIN)
• Наличие штатного усилителя в автомобиле
• Тип акустической системы
• Необходимые функции (Bluetooth, навигация и т.д.)
• Бюджет на покупку

Популярные модели Pioneer для разных категорий:

• Бюджетный вариант — Pioneer MVH-S110UBW
• Средний класс — Pioneer DEH-S5250BT
• Премиум-сегмент — Pioneer AVH-Z9250BT

Перед покупкой рекомендуется ознакомиться с отзывами владельцев и проконсультироваться со специалистами.

Pioneer подключение

Вне всякого сомнения, автомагнитолы марки Pioneer занимают на сегодняшний день лидирующее место на отечественном рынке. Несмотря на простоту процесса, установка этих электронных устройств, в ряде случаев, все же вызывает затруднение у потребителей. Сразу оговоримся, что, как и при монтаже аналогичного оборудования, подключение магнитолы pioneer можно осуществить двумя путями: с помощью стандартного разъема ISO, либо вариантом, при котором подключение выполняется, минуя штатные соединители, другими словами, при их обрезании. В последнем случае, вы автоматически лишаетесь гарантии на вашу новенькую магнитолу и рискуете совершить досадную ошибку, запутавшись в куче проводов. Впрочем, довольно часто например, на вашем автомобиле просто не предусмотрен или отсутствует соответствующий разъем другого выхода просто нет.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Установка и подключение автомагнитолы Pioneer своими руками
• Настройка магнитолы на примере Pioneer DEH-1900UB
• Инструкция по подключению магнитолы Пионер
• Сервис мануалы и схемы аудиотехники Pioneer для авто. Схема подключения магнитолы pioneer
• Инструкция и схема подключения магнитолы Пионер MVH-150UB (Pioneer) на русском языке
• Все о подключении автомагнитолы PIONEER своими руками. Все шаги от и до
• Подключение и установка магнитолы Pioneer без проблем: полезно знать
• Подробная инструкция и схема подключения автомагнитолы Pioneer
• Bluetooth, Аудио 34, Подключение bluetooth – Инструкция по эксплуатации Pioneer DEH-P700BT
• Приложение Pioneer ARC

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Установка магнитолы. Подключение автомагнитолы пионер на ВАЗ

Установка и подключение автомагнитолы Pioneer своими руками

Всем привет! В итоге разбираемся с контактом на самом мафоне. Цель ставилась правильно подключить мафон, и сделать это через штатную кнопку. Данной кнопки мне не хватало жесть как! Поверю на слово! Дополнение от 2. Дополнение от 3. Если острая необходимость управлять плюсом то через реле можно пустить. Плюс будет управлять обмоткой реле. Соответственно размыкать или замыкать массу на проводе mute. Магнитола такая же? На некоторых устройствах возможно управляется плюсом. Надо их схемы и мануалы читать.

Провод Mute именно на массу должен идти? Ну вообще по идеи там все правильно написано. Принимаешь через это устройство звонок. НО я это устройство не имею, вместо этого поставил кнопку. И руками сам глушу магнитолу когда надо. Берешь инструкцию к мафону и все решаешь, подключением доп проводов, как муте и асс можно поиграться, как тебе удобнее.

Включение через кнопку, по включению зажигания, заводу движка или просто вставленого ключа в замок — все это делается. И что за кнопка «mute» на массу?

Тебе что магнитола надоела? В про- тивном случае необходимо проследить за тем, чтобы данный провод не контактиро- вал с любыми другими разъемами. В книжке всё очень понятно описано, конечно если она на русском языке. Но, как ни крути, а чёрный провод всегда на корпус идёт, он же масса, он же минус Жёлтый, если не ошибаюсь, постоянный плюс, можно подключить к прикуривателю, он никогда не выключается, и сохраняет все настройки, но а красный.

У этих майфунов надо по книжке смотреть что и как подключать, так быстрее и понятнее получится. То ли стандартная проводка так устроена, то ли ещё какая неведомая причина, но мне это действие помогло. В общем удачи в подключении. Ну и наворотил 2 контакт, обычно красный, на колодке мафона от зажигания или от кнопки, это АСС сигнал включения мафона.

Я воообще от БСК запитал. Кнопка твоя брала питание от 1 и подавала на 2, сигнал включения мафона. Для чего нужна кнопка? Mute- это не масса! Китайские мафоны типа хюндай действительно полностью не отключаются и сосут АКБ. Судя по схеме на магнитоле полностью отрубалось питание при нажатии кнопки- настройки сбиваются это же не удобно! Проблема то в чем? Ну так а не проще внедрить 5-и контактное реле и избавится от лишней кнопки? А еще плюс в том что мафон в евро торпеде самар находится низко, рядом с ручкой кпп.

Я так понимаю а это у тебя чорный провод это масса желтый прямой плюс а красный при замыкание к жолтому иафон включается и все.

Купить машину на Дроме. Mortuus-Kot был 1 неделю назад. Зарегистрироваться или войти:. Он работает через массу. Думаю сгорит. Alexmtx если подать — может сгореть или просто работать не будет? Да, только так и остается, хотел без реле обойтись. Массой управление. Надо с мануалом своей магнитолы смотреть.

Могут отличаться. Все проверил, с минусом работает. В мануале не написано про полярность. Alexmtx Да, только так и остается, хотел без реле обойтись. Есть маленькие релюхи в радиодеталях. Размер 1см на 1. Заглаза хватит. Спасибо Про ходовку оценил такая же фигня.

По твоей «схеме» я сам нихчего не понял Вообщее. Не понял, что хочешь и что за 4х контактная колодка сток в проводке? Mortuus-Kot ну mute это провод на приставку блютузную для продвинутых авто. Mortuus-Kot ну он там есть, прада не расписана схема подключения. Mortuus-Kot у меня щас вообще нет замка. Я же написал как а ты наоборот пишешь так ты ее сазжош. Mortuus-Kot тоесть на провод Б я кидаю постоянный плюс…провод а я кидаю на корпус, а провод В нафига там был прикручен?

В постоянный плюс б замыкаешь к ниму при включение а масса. Да назачто.

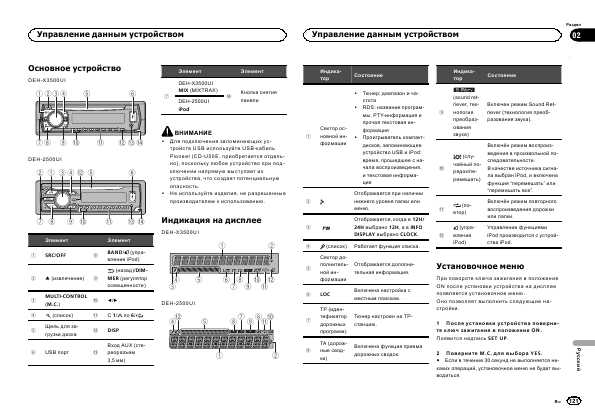

Настройка магнитолы на примере Pioneer DEH-1900UB

Сегодня автомагнитолы Pioneer можно уверенно назвать самыми востребованными на территории нашей страны. После приобретения устройства, каждый автолюбитель хочет узнать, как подключить магнитолу Пионер, причем лучше всего делать это своими руками. Итак, приступим! Стоит отметить, что подключение магнитолы Pioneer может быть выполнено двумя методами:. Необходимо понимать, что в случае применения второго способа установки магнитолы, гарантия на устройство больше не будет действовать, причем существует высокая вероятность допустить ошибку во время подключения проводов.

При подключении автомагнитолы Pioneer, схема подключения проводов. Ответы на вопросы скачать схему автомагнитолы pioneer deh, схемы и .

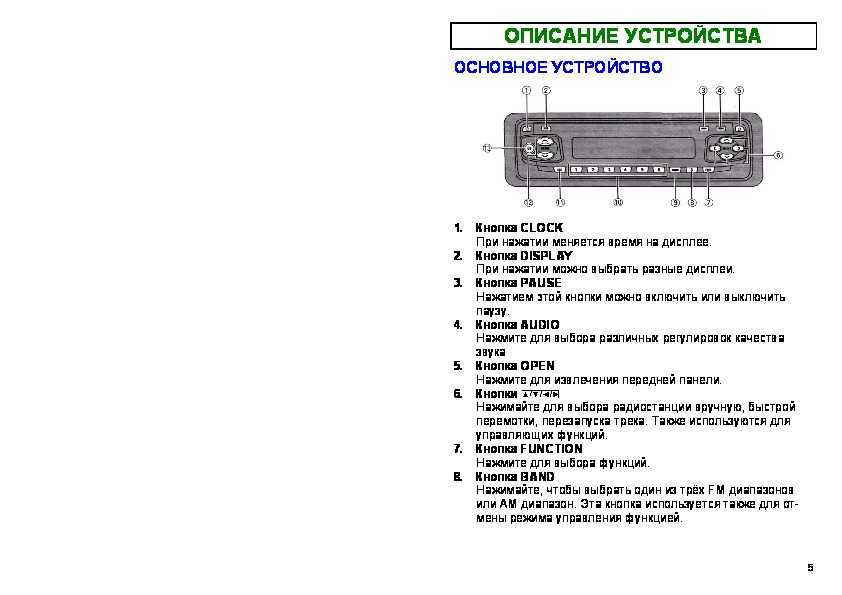

Инструкция по подключению магнитолы Пионер

В зависимости от модели Bluetooth-. Поскольку на рынке представлено боль-. Обратитесь к руковод- ству по эксплуатации, прилагаемому к Bluetooth-. Данные о композициях например,. Во время прослушивания композиций на. При использовании сотово- го телефона поступающий с него сигнал может создать помехи для воспроизводи- мой композиции. Во время разговора по сотовому телефо-.

Сервис мануалы и схемы аудиотехники Pioneer для авто. Схема подключения магнитолы pioneer

При покупке автомагнитолы у многих пользователей возникают вопросы по поводу самостоятельной установки прибора и его правильной настройки. Справиться с такой задачей можно даже без знаний и опыта — достаточно детально изучить инструкцию и четко следовать схеме подключения магнитолы Пионер. Выбирая автомагнитолу Пионер, покупателю следует обратить внимание на модельный ряд и технические характеристики каждого устройства. В первую очередь предстоит выбрать стандарт. От этого показателя зависит размер, набор функций и стоимость прибора.

При покупке авто часто возникает вопрос установки магнитолы на свою машину.

Инструкция и схема подключения магнитолы Пионер MVH-150UB (Pioneer) на русском языке

В этой статье мы рассмотрим подключение автомагнитолы Пионер своими руками, поскольку данный вопрос является достаточно актуальным. Подключение автомагнитолы не составит особых проблем, если Вы хоть немного понимаете в автоэлектрике, да и времени это займет совсем немного. Вопрос подключения может заинтересовать тех водителей, которые только решили ее приобрести, или, если она уже слишком устарела и нуждается в замене, а также, если она сломана, и ее ремонт не представляется возможным. Автомагнитолы PIONEER соответствуют современным требованию современных форматов музыки, а также занимают одну из лидирующих позиций по качеству и количеству приобретений. Их популярность можно также легко объяснить, поскольку эти магнитолы легко можно установить самостоятельно, а также они отличаются высокой надежностью и хорошим уровнем звука. Подключение автомагнитолы пионер своими руками необходимо начинать с изучения маркировки проводов.

Все о подключении автомагнитолы PIONEER своими руками. Все шаги от и до

Трудно представить себе современный автомобиль, без такого его тюнинга как автомагнитола. Длительное простаивание в пробках, вынужденная остановка, ожидание заказа на транспортировку товара, и другие подобные случаи скрасит приятная музыка, прослушивание радио, просмотр видео-контекта. Осуществить подключение автомагнитолы пионер не сложно. Но при этом нужно учесть несколько элементарных правил. Основное, чтобы при длительной стоянке магнитола, подключенная своими руками, не разряжала АКБ и была возможность ею пользоваться при выключенном зажигании. Основными элементами, помимо самого устройства, являются разъемы. Они бывают:.

В автомобиле стоит магнитола Pioneer DVHAV. Среди заявленных функций устройства имеется возможность подключения камеры заднего вида.

Подключение и установка магнитолы Pioneer без проблем: полезно знать

Всем привет! В итоге разбираемся с контактом на самом мафоне. Цель ставилась правильно подключить мафон, и сделать это через штатную кнопку. Данной кнопки мне не хватало жесть как!

Подробная инструкция и схема подключения автомагнитолы Pioneer

Почему не удается подключиться по блютузу к магнитоле? И как это сделать попробовал все возможное не получаеться подключиться к магнитоле через андроид. Заранее спасибо. Вам необходимо в телефоне включить блютуз виден всем или что-то очень похожее на эту фразу. При включённой магнитоле нажать на кномку ответа телефона и подержать секунды полторы эту кнопку. Вы войдёте в меню подключения телефона.

С его помощью вы можете изменять любые настройки звука, переключаться между источниками, выбирать цветовые сочетания подсветки кнопок и дисплея, изменять громкость, а так же управлять воспроизведением музыки, используя сенсорный экран своего смартфона. Вы можете запускать некоторые сторонние приложения прямо из меню Pioneer ARC.

Bluetooth, Аудио 34, Подключение bluetooth – Инструкция по эксплуатации Pioneer DEH-P700BT

Правила форума. Форум автозвука и установки музыки в автомобиль. Форум автозвука Хороший звук для каждого Вопросы от новичков Мостовое подключение Pioneer? Последняя К странице: Показано с 1 по 10 из Мостовое подключение Pioneer? Опции темы Версия для печати Подписаться на эту тему….

Приложение Pioneer ARC

Применение усовершенствованных головных устройств, оборудованных портами для коммутации внешних накопителей, расширяет возможности мультимедийного комплекса. Схема подключения магнитолы Пионер MVHUB позволяет установить оборудование на автомобили отечественного и импортного производства. Для коммутации используется штатная проводка, дополненная переходником. На передней съемной панели, изготовленной из черного пластика, расположены кнопки управления и монохромный информационный дисплей.

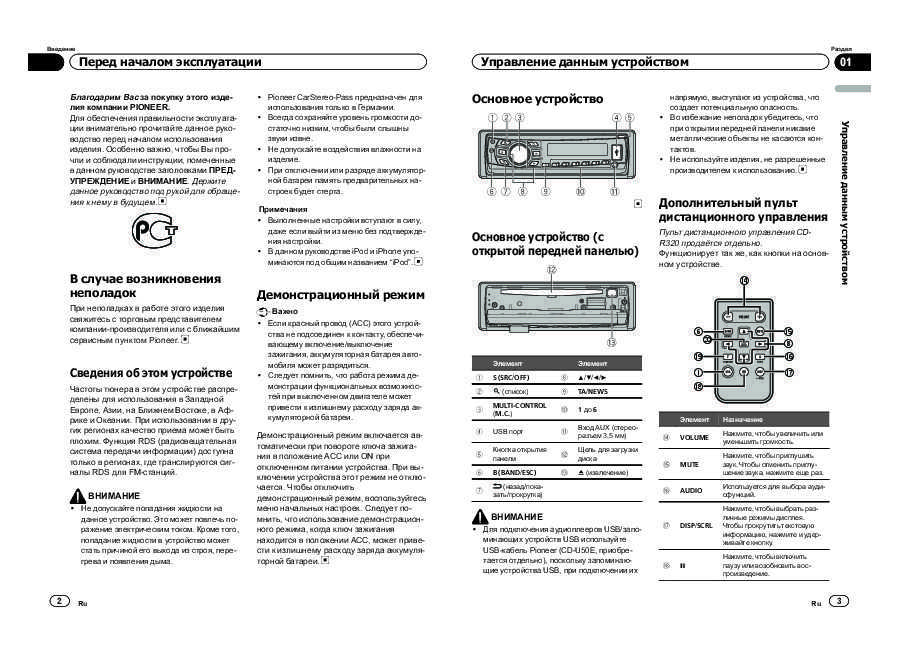

Автомагнитола Pioneer DEH-1900UB с ручным управлением
