Установка автосигнализации на Nissan Serena

Точки подключения автосигнализации на Nissan Serena 1999 турбодизель

Замок зажигания:
+ 12 - бело/красный
зажигание - чёрно/красный
асс - бело/синий
зажигание 2 - чёрно/жёлтый
стартер - бело/зелёный
стартер 2 - чёрно/белый

Средний разъём на панели приборов:
Повороты
- зелёно/чёрный и зелёно/жёлтый

Левый разъём на панели приборов:
Концевик дверей (-) - красно/белый
Концевик задней двери (-) - салатово/чёрный
Тахометр - синий/оранжевый

Правый разъём на панели приборов:
Зарядка
- коричневый

Центральный замок - привод в дверь водителя (мне без цз попался экземпляр)

Стоп - красно/жёлтый на педали


Точки подключения автосигнализации на Nissan Serena 2007

Автор fisher013

Замок зажигания:
+12В - синий
АСС - коричневый

зажигание 1 - красный
зажигание 2 - розовый
стартер - белый

Блок BCM за бардачком, 12-ти контактный разъем:
передняя левая дверь (-) - белый
передняя правая дверь (-) - фиолетовый
задняя левая дверь (-) - красный
задняя правая дверь (-) - голубой
багажник (-) - желтый

Блок BCM за бардачком, 16-ти контактный разъем:
повороты (+) - оранжевый и красный

Блок BCM за бардачком, оставшийся белый разъем, где много проводов:
центральный замок закрыть (-) - коричневый
центральный замок открыть (-) - голубой

Стоп (+) - на лягушке

Тахометр - с форсунки


Точки подключения автосигнализации на Nissan Serena 2011, ключ с кнопками

Автор Александр

Замок зажигания:
+12в - синий
зажигание 1 - красный
зажигание 2 - салатовый
асс - коричневый
стартер - белый

BCM за бардачком, белый разъём:

центральный замок - розовый (открыть) и голубой (закрыть)
тормоз - желтый рядом с центральным замком

BCM за бардачком, чёрный разъём:
повороты - красный и салатовый
концевик багажника - розовый
двери - голубой, фиолетовый, серый, белый

Зарядка - на генераторе синий

Концевик капота ставим свой

Статьи по теме

Установочные карты сигнализаций на Nissan Serena

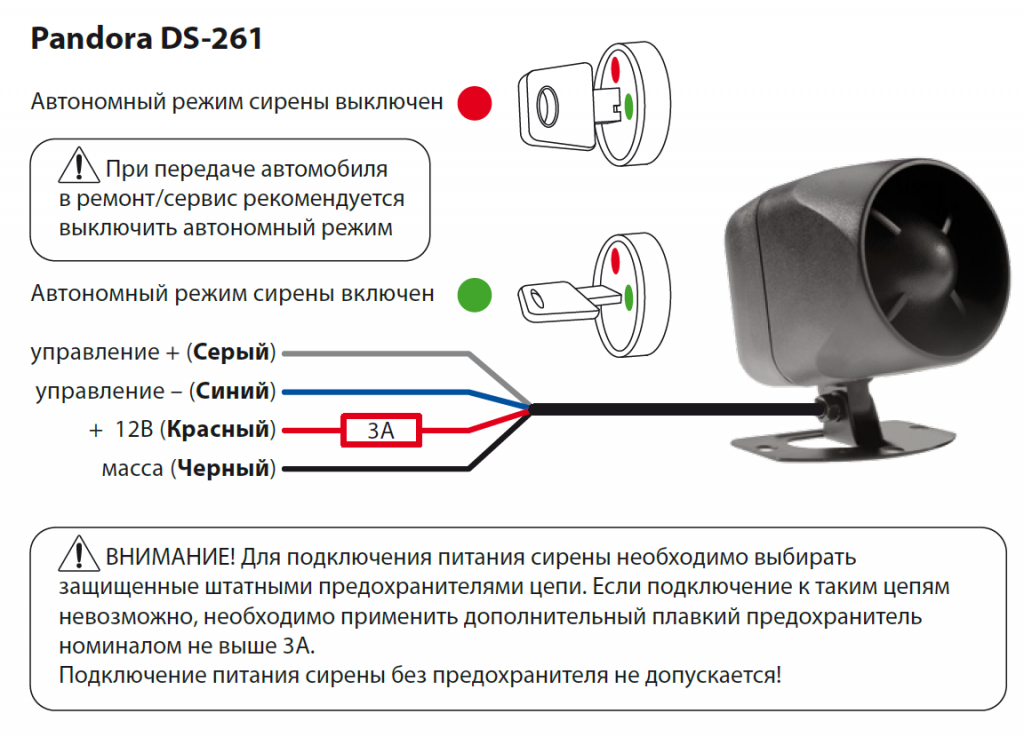

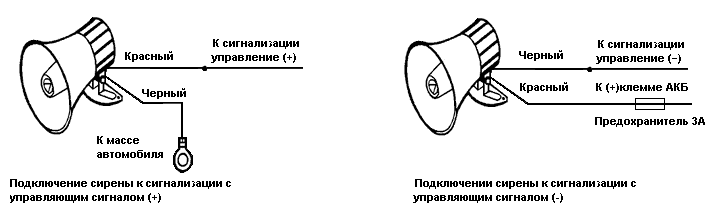

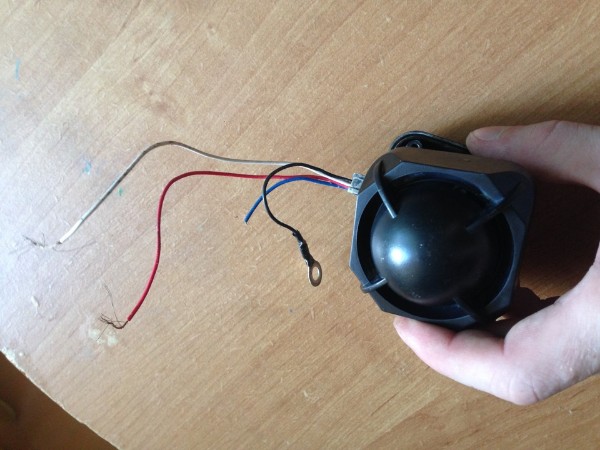

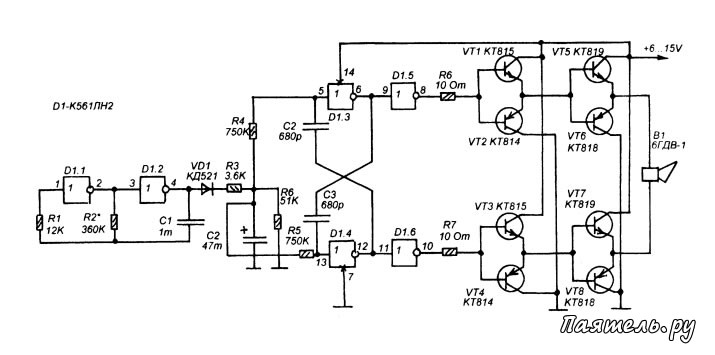

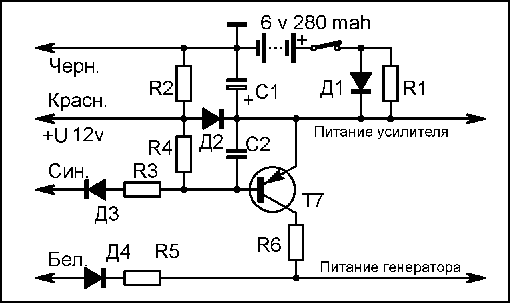

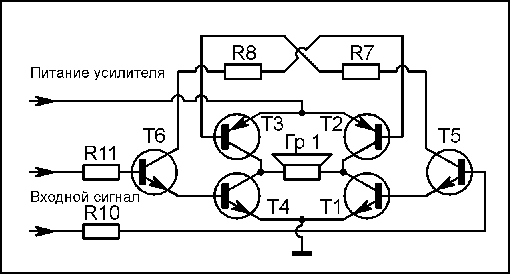

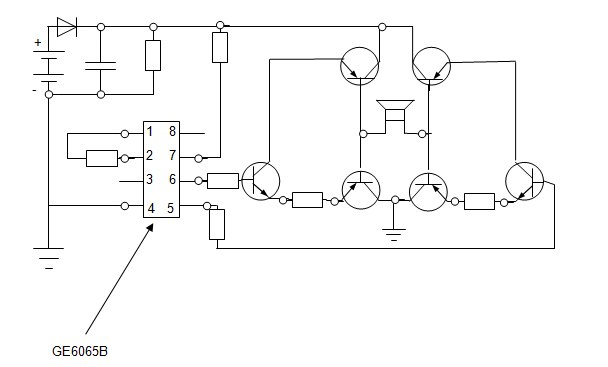

Принцип работы сирены для сигнализации и особенности подключения

  Лично я применил эту сирену в качестве дверного звонка (и громко, и оригинально). Вот здесь смотрите еще, как можно сделать звук имитирующий подпрыгивающий шарик при входе не кухню.

Отрасли применения такой сирены своими руками безграничны, и зависят только от идей человека. По большому счету, это устройство просто имитирует  сирену воздушной тревоги - получается такая сигнализация своими руками. Собрать такое «чудо» смогут как начинающие радиолюбители, увлекающиеся электроникой своими руками, так и специалисты. Таким устройством вы можете похвастаться друзьям, родственникам и просто знакомым.

Схема сирены своими руками

На рисунке показана принципиальная схема сирены

VT1 – транзистор КТ315 (КТ3102, так же подойдут транзисторы из серий МП35-МП38)

VT2 - КТ814 (КТ816, КТ835, КТ837) – с любым буквенным индексом

BA1 – любой динамик

Остальные детали хорошо видны на схеме.

Как сделать сирену своими руками - инструкция

Все необходимые детали, как делать сирену своими руками, показаны на фото. В качестве динамика пойдет как большой, так и миниатюрный динамик. Для питания сирены сойдет батарейка крона на 9 вольт.

Кнопка любая (я взял с лазерной указки). Резисторы могут быть любой мощности. Электролитический конденсатор C1  должен быть рассчитан на номинальное напряжение 16 В.

Транзисторы

Расположение контактов транзистора КТ315 и КТ814 показано на рисунке. При сборке необходимо правильно подключить контакты (база, коллектор и эмиттер) транзисторов, как показано на схеме и на рисунке.

В ином случае транзисторы могут выйти из строя. Буквенный индекс может быть любым.

Сборка

В качестве контактов устройства я использовал медные проводки с изоляцией длинной 30-40 см. Концы каждого проводка зачистил и обработал канифолью и затем оловом. Потихоньку собираем по схеме, припаивая к каждой детали подготовленные проводки. Стоит заметить, что перенагревать  транзисторы не стоит, так как это приведет к их неисправности.   Электролитический конденсатор необходимо припаять, как показано на схеме (на его корпусе возле бокового контакта будет стоять знак + или -).

Принцип работы такой сирены своими руками: при нажатии кнопки частота звука увеличивается, при отжатии - уменьшается. По схеме видно, что даже при разомкнутых контактах цепь подключена к питанию (крона потихоньку разряжается). Исправить это можно путем подключения дополнительного выключателя.

Так выглядит самодельная сирена после того, как все правильно спаяно. В данном случае я подключил миниатюрный динамик (см. фото). Такая сирена будет не сильно громкой, но абсолютно компактной. Корпус для такого устройство можно использовать не большой.

При подключении  динамика большей мощности и большего размера (см. фото), сирена своими руками будет достаточно громкой. Для такой сирены необходимо найти больший корпус.

Если хотите использовать сирену в качестве сигнализации или дверного звонка, то вместо кроны целесообразно подключить блок питания с выходным постоянным током от 9 до 12 вольт.

Удачной вам сборки сирены своими руками!
