Система охлаждения ВАЗ 2107: устройство и схема

Главная » Устройство

Движение – это жизнь, но движение – это тепло. Попробуйте потереть ладошки друг об друга, и убедитесь в этом сами. Тепло – это финал превращений всех энергий, друг в друга. В теле человека происходят взаимные превращения белков, жиров, углеводов, которые  в результате  распадаются путём многостадийного ферментативного окисления с выделением тепла. В сердце автомобильного двигателя происходят также химические превращения топлива в выхлопные газы и воду, с выделением большого количества энергии, которая преобразуется в механическую, а часть рассеивается в виде тепла. Более того, это тепло нужно целенаправленно собирать и  отводить, сколько бы его не образовалось.  Именно для этого служит система охлаждения у автомобиля  ВАЗ 2107.

Если вспомнить, что КПД бензинового двигателя составляет в идеале 25%, а по городским пробкам – около 7%, то это значит, что из 40 литров полностью заправленного бака ВАЗ 2107 в условиях города вы на движение автомобиля потратили всего три литра! Сколько? Повторяем, три литра, мы не ошиблись. Куда девались остальные тридцать семь? Правильно, они сгорели бесполезным огнём, загрязняя воздух и изнашивая автомобиль. Карбюратор и инжектор улучшают КПД, но ненамного. Отведением этого тепла и занимается система охлаждения автомашины ВАЗ 2107.

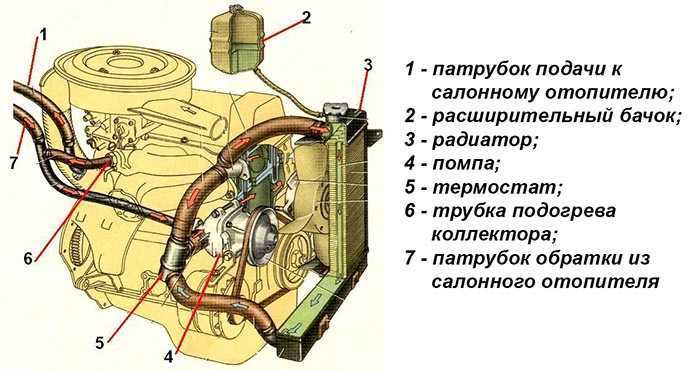

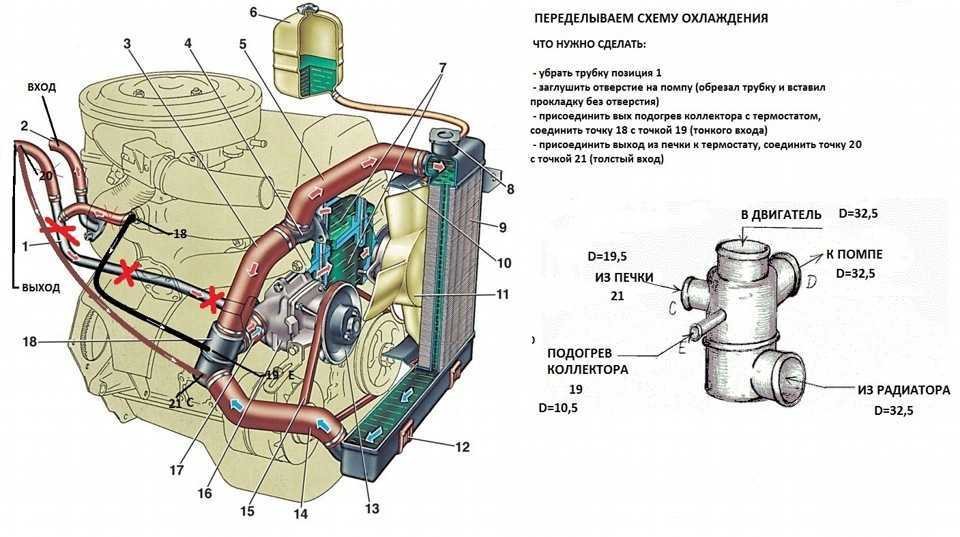

Схема системы охлаждения двигателя следующая:

Устройство главных частей системы: (на рисунке двигатель ВАЗ 2106, на котором установлен карбюратор).

• Собственно рубашка системы охлаждения двигателя (7), ходы и отверстия в блоке цилиндров, с её выпускным патрубком (4).
• Насос системы охлаждения, или помпа (16), при работе которой возникает циркуляция охлаждающей жидкости (тосола, антифриза). Его устройство – на манер крыльчатки. Он находится в едином соединении с генератором, единым ремнём (15).
• Термостат (18) разделяющий малый (при холодном двигателе) и большой (при горячем) круги циркуляции жидкости. Устройство термостата несложно, его задача открывать или закрывать клапан перепуска жидкости.
• Шланги системы охлаждения (отводящие охлаждённую жидкость от радиатора и подводящую горячую жидкость в радиатор, шланги термостата, шланги к помпе и др. ).
• Радиатор – основной теплообменник, несущий охлаждающую функцию. Устройство радиатора может быть различным, сейчас используется алюминиевый, но медный радиатор гораздо эффективнее, но менее стоек.
• Вентилятор радиатора, в обиходе – «карлсон» (11) , включающийся при необходимости при повышении температуры двигателя.
• Расширительный бачок, доступный для визуального контроля качества жидкости и её долива. От расширительного бачка к горловине радиатора идёт прочный шланг. Некоторые считают, что это шланг системы охлаждения, но это неправильно. Его функция – просто держать радиатор заполненным.

Полная схема системы охлаждения включает в себя дополнительные детали, такие как сливные пробки, датчик включения вентилятора, предохранитель вентилятора и другие. Напомним, что на ВАЗ 2107 устройство электрической цепи таково, что предохранитель вентилятора и звукового сигнала один общий, на 10 А. Это значит, что если вы будете чересчур сигналить при работающем вентиляторе (а это легко можно заметить по лёгкому шуму и увеличению расхода заряда), то рискуете остаться с перегретым двигателем.

Полный объём системы охлаждения на ВАЗ 2107 составляет 9,85 л. Неопытным водителям иногда кажется невозможным залить более 3-5 л, этому мешают воздушные пробки, которые нужно удалять. Объём пробок может составлять половину объёма всей системы! Емкость рассчитана на целиком заполненную рубашку, шланги, радиатор, и расширительный бачок.

В системе охлаждения температура замерзания антифриза должна быть не выше -40градусов по Цельсию.

Часто спрашивают: инжектор и карбюратор – есть ли разница в системе охлаждения? Да, есть, но незначительная.

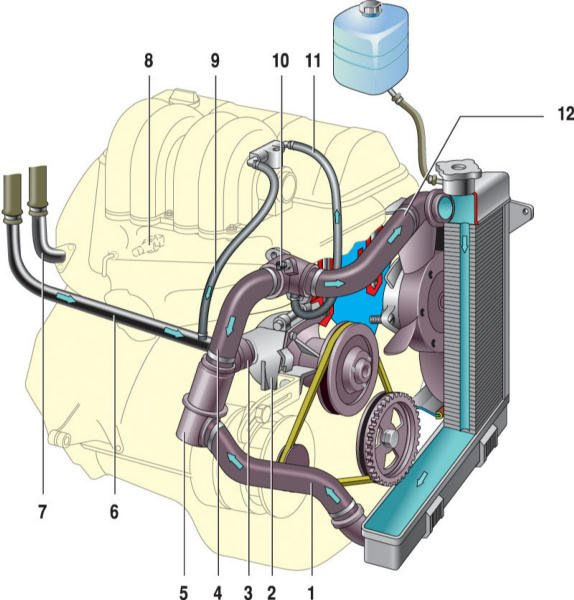

Верхний рисунок – карбюратор, нижний – двигатель, на котором установлен инжектор. Разница в установке датчика системы управления температуры охлаждающей жидкости (5) если установлен инжектор, а также наличием узла подогрева корпуса дроссельной заслонки (4), на рисунке справа (инжектор). Двигатель, на котором установлен карбюратор, имеет более простую систему охлаждения.

Промывка системы охлаждения рекомендуется специальными жидкостями, но можно их подготовить самому на примере смеси для двигателя ЯМЗ 236 (двигатель ЯМЗ 236 дизельный, устанавливается на отечественные грузовые автомобили КАМАЗ, Урал).

В её состав входит соляная техническая кислота 30%, ингибитор ПБ-5, уротропин технический, пеногаситель, вода. Так как двигатель ЯМЗ 236 является дизельным, хорошо работающим на низких оборотах, то указанные компоненты хорошо промывают систему.

Упрощённая промывка системы охлаждения включает чистую воду, с добавлением ортофосфорной кислоты, которая хорошо убирает накипь как в ЯМЗ 236, так и в двигателях «классики».

На «Жигулях» можно купить 10 литров «Кока-Колы» и очистить систему охлаждения, до полного прогрева двигателя, главное —  выпустить газ из напитка. Так как объём системы охлаждения ЯМЗ-236 значительно больше, то «Кока-колы» уйдёт тоже много

57 873 views Система охлаждения двигателя

Похожие материалы

Схема системы охлаждения двигателя автомобиля ВАЗ 2105, 2107

Схема системы охлаждения карбюраторного двигателя автомобиля ВАЗ 2104, 2105, 2107

Система охлаждения (СО) двигателей автомобилей ВАЗ 2105, 2107 предназначена для поддержания их необходимой рабочей температуры. На изображении выше представлена ее схема.

Основные элементы системы охлаждения двигателя автомобилей ВАЗ 2105, 2107

— Рубашка охлаждения двигателя

Полости вокруг цилиндров двигателя, в головке блока и впускном коллекторе по которым циркулирует охлаждающая жидкость (ОЖ), отводя от них избыточное тепло.

— Помпа (водяной насос)

Предназначена для обеспечения принудительной циркуляции жидкости по системе охлаждения. Представляет собой вал с крыльчаткой, вращающийся на подшипнике в алюминиевом корпусе. Приводится в движение ременным приводом от шкива генератора и коленчатого вала. Рекомендуется периодически проверять натяжение ремня, так как при его проскальзывании помпа не может обеспечить эффективную циркуляцию ОЖ и двигатель будет перегреваться. Прогиб ремня под усилием 10 кгс должен находиться в пределах 10-15 мм.

— Радиатор

Предназначен для охлаждения  жидкости при движении автомобиля. Состоит из двух бачков и двух рядов трубок соединяющих бачки. Имеет пробку с впускным и выпускным клапанами на заливной горловине. Выпускной клапан  открывается при сильном нагреве жидкости и повышении давления в системе. При этом часть жидкости через него выбрасывается в расширительный бачок.

— Расширительный бачок

Предназначен для отвода из основной системы сильно нагретой и находящейся под давлением охлаждающей жидкости. Имеет пробку на заливной горловине. В пробке клапан, открывающийся при превышении давления в системе.

— Термостат

Термостат предназначен для поддержания нормального температурного режима двигателя путем соединения или разобщения малого и большого кругов системы охлаждения. На холодном двигателе ОЖ циркулирует по малому кругу (помпа, головка блока, блок цилиндров, печка, верхняя часть термостата). Температура ее быстро повышается. После прогрева ОЖ до 80 гр. срабатывает термоэлемент термостата, открывая его перепускной клапан. Жидкость начинает поступать через нижнюю часть термостата в радиатор (большой круг), где несколько охлаждается. От исправности термостата зависит нормальная и эффективная работа системы охлаждения двигателя вцелом.

— Вентилятор системы охлаждения

С четырехлопастной крыльчаткой объединенной с электродвигателем. Установлен на радиаторе. Предназначен для принудительного охлаждения жидкости, проходящий через радиатор. Включается при срабатывании термодатчика (ТМ-108), установленного в нижнем бачке радиатора, слева. Замыкающего свои контакты при температуре охлаждающей жидкости выше 89-95 гр., размыкающего при 84-90 гр.

— Печка (радиатор отопителя салона)

Предназначена для обогрева салона автомобиля. Входит в состав малого круга системы охлаждения, поэтому прогревается в первую очередь. Имеет кран, перекрывающий циркулирующую через нее жидкость. Кран управляется рычагом из салона автомобиля.

— Патрубки и шланги

Предназначены для обеспечения циркуляции ОЖ по системе.

Для контроля водителем за температурным состоянием двигателя на панели приборов имеется стрелочный указатель температуры охлаждающей жидкости, соединенный с датчиком температуры ввернутым в головку блока цилиндров двигателя.

Примечания и дополнения

— Рабочая температура двигателя, поддерживаемая его системой охлаждения, находится в пределах 80-94 гр.

— На холодном двигателе необходимо всегда проверять уровень охлаждающей жидкости. От ее объема напрямую зависит температурный режим двигателя и соответственно правильность его работы. При температуре воздуха 18-20 гр. уровень охлаждающей жидкости должен находиться на 4 см выше метки MIN в расширительном бачке.

— Периодичность замены охлаждающей жидкости на двигателях автомобилей ВАЗ 2105, 2107 составляет 30.000 км пробега.

Еще статьи по двигателям автомобилей ВАЗ 2105, 2107

— Что делать если закипел двигатель?

— Длина цепи двигателей ВАЗ

— Белый дым из глушителя, причины

— Двигатель не прогревается, причины

— Проверка термостата системы охлаждения

Подписывайтесь на нас!

Контрольный лист замены водяного насоса системы охлаждения двигателя ВАЗ 2107 | Скачать чертежи, чертежи, блоки Autocad, 3D модели

• Русский
• Компас
• Образовательный
• Операционные карты

Узнайте, как скачать этот материал

Telegram бот для поиска материалов

Покупка чертежей

Подпишитесь на получение информации о новых материалах:

t.

me/alldrawings

vk.com/alldrawings

Описание Инструкция по замене водяного насоса системы охлаждения двигателя ВАЗ-2107

Содержание проекта

tk-ilin.cdw [ 206 КБ ]

Дополнительная информация

Чертежи

tk-ilin.

cdw

Аналогичные материалы

Циркуляционный насос водяного охлаждения

Схема трубопроводов системы подачи охлаждающей воды II (В12, В13)

Система водяного охлаждения процессора — 3D модель

ТТК Устройство стропильной системы крыши из деревянных элементов — типовой перечень

ТТК Устройство стропильной системы крыши из деревянных элементов — типовой перечень

ТТК Устройство и эксплуатация систем поверхностного полива, увлажнения и отвода воды за пределы блока (блок 60х32х0,75 м) — типовой перечень

Насос центробежный ЦНС 500-1900, насос центробежный секционный, спецификация на насос ЦНС 500-1900

Реконструкция системы водоснабжения поселка Березовка. Первый пусковой комплекс. Водозабор Бор. Наружные сети водоснабжения

Бесплатная загрузка на сегодня

Обновление через: 10 часов 39 минут

Жилой дом 7 этажей

Библиотека самолетов для AutoCAD и Compass

Расчет основных параметров «Машины с поворотным запаивающим механизмом» с учетом конструкции поворотного механизма

Платиновый термометр сопротивления ТСП-1

Прочие материалы

Развитие СТО

Технологические расчеты и чертежи площади накопителя

Составные конструкции, статически неопределимые системы

Схема собственных нужд подстанции

Отопитель ВАЗ 2107. Печка ваз 2107 плохая, схема печки ваз 2107, как отремонтировать печку на ваз 2107.

РАЗНОЕ ПРЕДСТАВЛЕНИЕ ВАЗ 2107. Неисправности печки ваз 2107. Как отремонтировать печку.

Когда за окном становится холоднее, каждый автовладелец задумывается о подготовке своего автомобиля к зиме. Некоторые автомобилисты ограничиваются заменой моторного масла и резины. Однако требуются все системы, которые должны будут работать при пониженных температурах. Печка также требует особого внимания, так как является одним из основных устройств автомобиля, обеспечивающим удобство и комфорт в холодный период.

Где находится радиатор печки ВАЗ 2107?

Сама печка находится в салоне и крепится к перегородке моторного отсека четырьмя шпильками. Радиатор отопителя расположен в кожухе, под ним вентилятор печки. Место соединения печки с кузовом автомобиля уплотнено резиновым уплотнителем.

Устройство и принцип работы отопителя салона ВАЗ 2107

Контур отопления состоит из таких компонентов:

• Отопитель, основным компонентом которого является радиатор.
  Он нагревает воздух, проникающий наружу.
• Вентилятор печки (моторчик) подает нагретый воздух в салон. Он расположен в специальном кожухе на упругих подушках, исключающих вибрацию.
• Система управления печкой — кнопка вентилятора, рычаг управления тремя режимами нагрева.

Принцип работы системы отопления:

Как поживают форсунки печки 2107?

Радиатор отопителя имеет две форсунки: выводящую и подводящую. Они выведены в моторный отсек и подключены к системе охлаждения двигателя. Отверстие их выхода уплотнено резиновым уплотнителем, который крепится двумя саморезами. В лайнере встроена крановая печь. В его задачу входит регулировка поступления охлаждающей жидкости.

Основные недостатки отопителя 2107

Как известно, печка ВАЗ 2107 работает очень шумно, да и греет он плохо. Поэтому его часто подвергают модернизации. Чтобы в салоне было тепло, необходимо увеличить количество тепла, подаваемого радиатором.

В основе проблемы заводской вентилятор печки, который слишком мал и поэтому не способен создать требуемый поток воздуха.

Основные неисправности отопления 2107 и как их устранить?

Часто в системе отопления семерки обнаруживаются следующие неисправности:

• Некачественное соединение труб подачи воздуха и трубопровода.
• Кожаный кран и радиатор печки.
• Неисправность электрооборудования отопителя — окисление проводов, выход из строя предохранителя или моторчика печки. Предохранитель находится в специальном блоке щитков автомобиля. Блок предохранителей находится на перегородке между моторным отсеком и салоном со стороны пассажира.

Такие поломки системы отопления под силу устранить даже начинающему автолюбителю. Более серьезные поломки приводят к необходимости покупки новой печки.

Для устранения описанных выше неисправностей выполните следующие действия:

1. Для начала визуально осмотрите детали системы отопления, для чего разбираете печь и очищаете от пыли и частиц мусора, скопившихся в летнее время.

2. Одной из самых частых проблем в системе отопления семерки является плохая герметизация каналов отопителя. Эта проблема устраняется обработкой прорезей в пластиковых элементах корпуса печи Силикон. А отверстия возле форсунок будут греть тряпкой. Устранение дыр снизит теплопотери и будет сопровождать быстрый прогрев салона.
3. Следующий шаг — проверка крана печки и радиатора на наличие течи.

   Это основная головная боль владельцев отечественных автомобилей. Если форсунки или кран отопителя негерметичны, замените их новыми изделиями.

   Параллельно заменить уплотнительные стыковые прокладки. В случае течи самого радиатора есть два варианта решения этой проблемы. Зачастую это медный радиатор на ВАЗ 2107. Его можно поискать. Если в автомобиле установлен радиатор из меди, то он ремонту не подлежит и подлежит замене.

4. Если после выполнения описанных профилактических действий в салон вашего автомобиля все равно поступает холодный воздух, причина может быть в забитом радиаторе. В этом случае потребуется его очистка. Также промойте все форсунки и шланги.

5. В целях профилактики проверьте проводку отопителя на предмет окисления или плохой изоляции контактов во избежание замыканий, сжигания предохранителя и системы обогрева двигателя. Если печка работает, достаточно визуального осмотра. В противном случае необходимо проверить функционирование компонентов электрочашек с помощью тестера.

Ремонт радиатора отопления ваз 2107 своими руками пошагово

инструменты и материалы

Для выполнения работ потребуется набор торцевых и рожковых ключей и крестовая отвертка.

демонтаж радиатора

1. Ослабление хомутов крепления шлангов печки, что в моторном отсеке.

2. Снять шланги с патрубков радиатора печки. При этом наблюдается небольшая утечка антифриза.
3. Откручиваем винты, которые крепят резиновый уплотнитель.

4. Демонтируем печать.
5. Снимите панель магнитола.
6. Отсоединить трос от крана печки.
7. На корпусе вентилятора демонтируем кронштейны.
8. Опустить кожух.

9. Вынимаем радиатор отопителя.

ремонт радиатора

Действия по ремонту радиатора зависят от причины и вида поломки. Например, забитый радиатор промыть напорной водой. Если на стенках сот есть накипь, удалите ее с помощью специального средства, растворяющего ее. Лист в медном или латунном радиаторе надо искать. С помощью припоя и мощного паяльника можно закрыть трещину или отверстие. Высохший алюминиевый радиатор необходимо заменить.

сборка печи

Сборка отопителя производится в обратном порядке. Работа имеет несколько особенностей:

• Резиновые прокладки заменить новыми и смазать их силиконовым герметиком.
• Перед сборкой отопителя прикрепите патрубки и кран к радиатору.
• Не надо таскать гайки, иначе можно раздавить прокладки.
• Металлические патрубки перед надеванием резиновых шлангов обработать герметиком.
• Когда подогреватель собран и подключен, слейте антифриз в систему и проверьте ее герметичность.

Как улучшить работу печки ваз 2107, способы модернизации

Не редко параллельно с профилактикой неисправности отопителя и его настройками автовладелец модернизирует систему отопления для ее более эффективной работы.

Часто в этих целях штатный вентилятор и резистор меняют на изделия от ВАЗ 2108. Новый вентилятор имеет больший размер, благодаря чему подается больше тепла, и быстрее прогревается салон автомобиля. Новый вентилятор становится похожим на земельный участок фактически без доработки. Вам нужно всего лишь срезать одну аэродинамическую гребенку с крыльчаткой. После этого также необходимо будет заменить кнопку включения вентилятора на кнопку от «восьмерки».

Для улучшения обдува боковых стекол в некоторых случаях автовладельцы дополнительно устанавливают в дефлекторах небольшие вентиляторы. Такие доработки вместе с профилактическими работами гарантируют тепло и комфорт в автомобиле даже в самый холодный период.

Основные правила эксплуатации и ухода за радиатором ВАЗ 2107

Своевременная диагностика, профилактические проверки и чистка элементов системы отопления обеспечивают качественную работу печи. Специалисты рекомендуют проверять систему отопления на «семерке» не реже двух раз в год и не реже одного раза в год проводить профилактическую промывку радиатора. С выполнением настроек печки и профилактической чистки справится самостоятельно любой автовладелец, для чего необходимо лишь разобраться в устройстве системы обогрева салона и принципе ее работы. Для этого проще всегда иметь под рукой инструкцию по эксплуатации своего автомобиля.

Наконечники проф.

Не откладывать мероприятия по улучшению работы системы отопления. Правильный уход – залог бесперебойной работы печки и комфортного температурного режима в салоне в любое время суток.
