Схема смешанного соединения резисторов. Смешанное соединение резисторов: принципы работы и расчет электрических цепей — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое смешанное соединение резисторов. Как рассчитать общее сопротивление при смешанном соединении. Какие преимущества дает смешанное соединение резисторов в электрических цепях. Как правильно анализировать схемы со смешанным соединением.

Содержание

Что представляет собой смешанное соединение резисторов

Смешанное соединение резисторов представляет собой комбинацию последовательного и параллельного соединения элементов в электрической цепи. При таком способе подключения часть резисторов соединяется последовательно, а часть — параллельно.

Основные особенности смешанного соединения:

Сочетает свойства последовательного и параллельного соединения
Позволяет получить нужное общее сопротивление цепи
Дает возможность реализовать сложные схемы с заданными параметрами
Требует поэтапного расчета для определения эквивалентного сопротивления

Принципы расчета смешанных цепей

Расчет смешанных цепей производится поэтапно, путем последовательного преобразования участков схемы:

Выделяются группы параллельно и последовательно соединенных резисторов
Рассчитывается эквивалентное сопротивление для каждой группы
Полученные эквивалентные сопротивления объединяются в новые группы
Процесс повторяется, пока вся схема не будет сведена к одному эквивалентному резистору

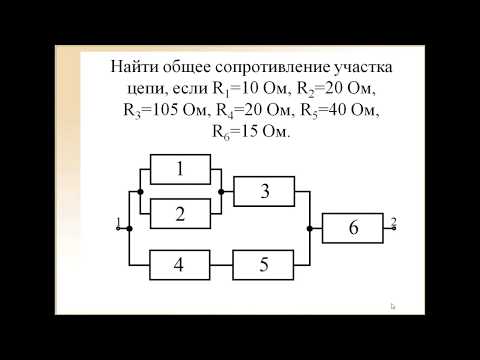

Как рассчитать общее сопротивление смешанной цепи?

Для последовательно соединенных резисторов: R = R1 + R2 + R3 + …
Для параллельно соединенных резисторов: 1/R = 1/R1 + 1/R2 + 1/R3 + …

Преимущества применения смешанного соединения

Смешанное соединение резисторов дает ряд важных преимуществ при проектировании электрических цепей:

Позволяет получить нужное общее сопротивление цепи
Обеспечивает гибкость в подборе номиналов резисторов
Дает возможность реализовать сложные схемы с заданными параметрами
Позволяет оптимизировать распределение токов и напряжений
Улучшает характеристики цепи по сравнению с простыми соединениями

Методы анализа схем со смешанным соединением

Для правильного анализа схем со смешанным соединением резисторов применяются следующие методы:

Метод эквивалентных преобразований — последовательное упрощение цепи
Метод контурных токов — составление уравнений для каждого контура
Метод узловых потенциалов — составление уравнений для узлов схемы
Метод наложения — анализ влияния каждого источника по отдельности

Какой метод выбрать для анализа конкретной схемы?

Для простых цепей подходит метод эквивалентных преобразований
Для сложных схем эффективны методы контурных токов и узловых потенциалов
Метод наложения удобен при наличии нескольких источников

Особенности расчета токов в смешанных цепях

При расчете токов в смешанных цепях необходимо учитывать следующие особенности:

Ток в последовательно соединенных элементах одинаков
Напряжение на параллельных участках одинаково
Общий ток равен сумме токов параллельных ветвей
Падение напряжения равно сумме падений на последовательных элементах

Как правильно рассчитать токи в смешанной цепи?

Определить эквивалентное сопротивление всей цепи
Рассчитать общий ток по закону Ома
Найти падения напряжения на участках цепи
Вычислить токи в отдельных ветвях по известным напряжениям

Применение смешанного соединения в электронике

Смешанное соединение резисторов широко применяется в различных электронных устройствах и схемах:

Делители напряжения
Аттенюаторы сигналов
Фильтры высоких и низких частот

Схемы смещения транзисторов
Измерительные мосты
Цепи обратной связи в усилителях

Какие преимущества дает смешанное соединение в этих схемах?

Позволяет точно задать нужные соотношения токов и напряжений
Обеспечивает требуемые частотные характеристики
Дает возможность оптимизировать параметры схемы

Проектирование цепей со смешанным соединением

При проектировании электрических цепей со смешанным соединением резисторов рекомендуется придерживаться следующего алгоритма:

Определить требуемые параметры цепи (сопротивление, токи, напряжения)
Выбрать оптимальную топологию соединения элементов
Рассчитать номиналы резисторов для получения нужных характеристик
Проанализировать работу схемы в различных режимах
При необходимости оптимизировать схему

На что обратить внимание при проектировании?

Учитывать допуски и разброс параметров реальных компонентов
Обеспечить запас по мощности рассеяния резисторов

Минимизировать влияние паразитных параметров

Смешанное соединение резисторов

Резистор представляет собой устройство, обладающее устойчивым, стабильным значением сопротивления. Это позволяет выполнять регулировку параметров на любых участках электрической цепи. Существуют различные виды соединений, в том числе и смешанное соединение резисторов. От использования того или иного способа в конкретной схеме, напрямую зависит падение напряжений и распределение токов в цепи. Вариант смешанного соединения состоит из последовательного и параллельного подключения активных сопротивлений. Поэтому в первую очередь нужно рассматривать эти два вида соединений, чтобы понять, как работают другие схемы.

Содержание

Последовательное соединение

Последовательная схема подключения предполагает расположение резисторов в схеме таким образом, что конец первого элемента соединяется с началом второго, а конец второго – с началом третьего и т.д. То есть все резисторы поочередно следуют друг за другом. Сила тока при последовательном соединении будет одинаковой в каждом элементе. В виде формулы это выглядит следующим образом: I_общ = I₁ = I₂, где I_общ является общим током цепи, I₁ и I₂ – соответствуют токам 1-го и 2-го резистора.

В соответствии с законом Ома, напряжение источника питания будет равно сумме падений напряжения на каждом резисторе: U_общ = U₁ + U₂ = I₁r₁ + I₂r₂, в которой U_общ – напряжение источника электроэнергии или самой сети; U₁ и U₂ – значение падений напряжения на 1-м и 2-м резисторах; r₁ и r₂ – сопротивления 1-го и 2-го резисторов. Поскольку токи на любом участке цепи имеют одинаковое значение, формула приобретает вид: Uобщ = I(r₁ + r₂).

Таким образом, можно сделать вывод, что при последовательной схеме включения резисторов, электрический ток, протекающий через каждый из них равен общему значению тока во всей цепи. Напряжение на каждом резисторе будет разное, однако их общая сумма составит значение, равное общему напряжению всей электрической цепи. Общее сопротивление цепи также будет равно сумме сопротивлений каждого резистора, включенного в эту цепь.

Параметры цепи при параллельном соединении

Параллельное соединение представляет собой включение начальных выходов двух и более резисторов в единой точке, и концов этих же элементов в другой общей точке. Таким образом, фактически происходит соединение каждого резистора непосредственно с источником электроэнергии.

В результате, напряжение каждого резистора будет одинаковым с общим напряжением цепи: U_общ = U₁ = U₂. В свою очередь, значение токов будет разным на каждом резисторе, их распределение становится прямо пропорциональным сопротивлению этих резисторов. То есть, при увеличении сопротивления, сила тока уменьшается, а общий ток становится равен сумме токов, проходящих через каждый элемент. Формула для данного положения выглядит следующим образом: I_общ= I₁ + I₂.

Для расчетов общего сопротивления используется формула: . Она используется при наличии в цепи только двух сопротивлений. В тех случаях, когда сопротивлений в цепи подключено три и более, применяется другая формула:

Таким образом, значение общего сопротивления электрической цепи будет меньше, чем самое минимальное сопротивление одного из резисторов, подключенных параллельно в эту цепь. На каждый элемент поступает напряжение, одинаковое с напряжением источника электроэнергии. Распределение тока будет прямо пропорциональным сопротивлению резисторов. Значение общего сопротивления резисторов, соединенных параллельно, не должно превышать минимального сопротивления какого-либо элемента.

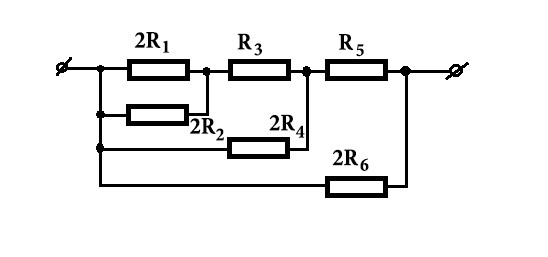

Схема смешанного соединения резисторов

Схема смешанного соединения обладает свойствами схем последовательного и параллельного соединения резисторов. В этом случае элементы частично подключаются последовательно, а другая часть соединяется параллельно. На представленной схеме резисторы R₁ и R₂ включены последовательно, а резистор R₃ соединен параллельно с ними. В свою очередь резистор R₄ включается последовательно с предыдущей группой резисторов R₁, R₂ и R₃.

Расчет сопротивления для такой цепи сопряжен с определенными трудностями. Для того чтобы правильно выполнить расчеты используется метод преобразования. Он заключается в последовательном преобразовании сложной цепи в простейшую цепь за несколько этапов.

Если для примера вновь использовать представленную схему, то в самом начале определяется сопротивление R₁₂ резисторов R₁ и R₂, включенных последовательно: R₁₂ = R₁ + R₂. Далее, нужно определить сопротивление резисторов R₁₂₃, включенных параллельно, по следующей формуле: R₁₂₃=R₁₂R₃/(R₁₂+R₃) = (R₁+R₂)R₃/(R₁+R₂+R₃). На последнем этапе выполняется расчет эквивалентного сопротивления всей цепи, путем суммирования полученных данных R₁₂₃ и сопротивления R₄, включенного последовательно с ним: R_эк = R₁₂₃ + R₄ = (R₁ + R₂) R₃ / (R₁ + R₂ + R₃) + R₄.

1.8.3. Смешанное соединение резисторов

Смешаннымсоединением называют сочетание последовательного и параллельного соединений резисторов. Большое разнообразие этих соединений не позволяет вывести общую формулу для определения эквивалентного сопротивления цепи. Поэтому в каждом конкретном случае, используя методы расчета при последовательном и параллельном соединениях, можно рассчитать эквивалентное сопротивление при смешанном соединении. Поясним это на конкретном примере расчета электрической цепи (рис. 1.20 а).

Электрическую цепь постепенно упрощают и приводят к простейшему виду (рис. 1.20 б, в)

;;;

Рис. 1.20

Проверка: 1)2).

1.8.4. Метод преобразований треугольника резисторов в эквивалентную звезду и наоборот

Рассмотрим две электрические цепи (рис. 1.21). Одна из них имеет вид треугольника, другая – трехлучевой звезды. В дальнейшем такие соединения будем называть соответственно соединением в треугольник и соединением звездой.

Рис. 1.21

Соединения такого вида очень распространены в трехфазных цепях, в которых часто возникает необходимость перехода от одного вида соединения к другому (эквивалентному). Эквивалентность треугольника и звезды резисторов заключается в том, что их замена не изменяет потенциалов узловых точек (φ_а_, φ_bиφ_с), являющихся вершинами треугольника и эквивалентной звезды. Не изменяются также токи, напряжения и мощности в остальной части схемы, не затронутой преобразованием.

Формулы пересчета без вывода сопротивлений ветвей треугольника ,,в эквивалентную звезду,,имеют вид

(1.39)

При переходе от звезды к треугольнику можно воспользоваться следующими формулами

(1.40)

Если сопротивления всех ветвей цепи по схеме треугольник одинаковы, т.е. , сопротивления эквивалентной звезды будут также одинаковые:, причем

1.8.5. Последовательное соединение источников энергии

В практике последовательное и согласное включение источников применяют для увеличения напряжения. Рассмотрим схему с двумя согласно и одним встречно включенными источниками (рис. 1.22).

Рис. 1.22

По второму закону Кирхгофа запишем

. (1.41)

Отсюда

, (1.42)

где .

Напряжения на зажимах источников и приемника

При последовательном соединении источников с одинаковыми параметрами

. (1.43)

1.8.6. Параллельное соединение источников энергии

В тех случаях, когда номинальное напряжение приемника равно напряжению одного источника, а его ток больше допустимого тока одного источника, применяют параллельное соединение источников (рис. 1.23 а).

При параллельном соединении источников с одинаковыми параметрами их общая ЭДС не изменится, но уменьшатся токи через каждый источник и внутреннее сопротивление общего источника. Тогда эквивалентный источник (рис. 1.23 б) имеет следующие параметры: .

Рис.

1.23

Приисточниках

. (1.44)

Пример 1.1. Определить эквивалентное сопротивление цепи (рис. 1.24 а), если 1Ом; 3Ом.

а) б)

в) г)

Рис. 1.24

Решение. Преобразуем треугольник сопротивлений в эквивалентную звезду сопротивлений (рис. 1.24 б). Так как , то

Ом.

Дальнейшее решение выполним преобразованием последовательно или параллельно соединенных сопротивлений резисторов их эквивалентными сопротивлениями «свертыванием» схемы. Резисторы и, а такжеисоединены последовательно, поэтому их общие сопротивления

Ом;Ом.

Полученная схема приведена на рис. 1.24 в.

Резисторы исоединены параллельно, поэтому (рис. 1.24 г)

Ом.

Эквивалентное сопротивление всей цепи

Ом.

Пример 1.2.Определить токи в ветвях цепи (рис. 1.25 а), если задано:Ом;= 6Ом;Ом;= 2Ом;= 100В.

Решение. Резисторы исоединены последовательно и образуют ветвь с током. Резисторыивключены параллельно, а относительно резистора– последовательно. Вычислим эквивалентные сопротивления:

Ом;

Ом.

Рис. 1.25

Резисторы исоединены параллельно, а по отношению к– последовательно, поэтому (рис. 1.25 б, в)

Ом.

Эквивалентное сопротивление цепи

Ом.

Ток в ветви с источником

А.

Так как сопротивления резисторов иодинаковы, то

А.

Аналогично, при

А.
