Схема соединения электродвигателя. Схемы подключения трехфазных электродвигателей: особенности и типы соединений

alexxlabСхем
Каковы основные схемы подключения трехфазных электродвигателей. Как правильно выполнить соединение звездой и треугольником. Какие особенности имеет переключение со звезды на треугольник.

Содержание

Принцип работы и устройство трехфазного электродвигателя

Трехфазный асинхронный электродвигатель состоит из неподвижного статора и вращающегося ротора. В пазах статора размещены три обмотки, сдвинутые в пространстве на 120 градусов. При подключении к трехфазной сети в обмотках возникает вращающееся магнитное поле, которое увлекает за собой ротор.

Основные элементы конструкции трехфазного электродвигателя:

  • Статор с тремя обмотками
  • Ротор (короткозамкнутый или фазный)
  • Подшипниковые щиты
  • Вентилятор охлаждения
  • Клеммная коробка

Принцип работы основан на взаимодействии вращающегося магнитного поля статора с токами, наведенными в роторе. За счет этого создается вращающий момент, приводящий ротор в движение.

Основные схемы соединения обмоток трехфазного двигателя

Существует две основных схемы соединения обмоток трехфазного электродвигателя:


Соединение звездой

При соединении звездой концы всех трех обмоток соединяются в общую точку — нейтраль. Начала обмоток подключаются к трем фазам сети. Напряжение на каждой обмотке в √3 раз меньше линейного напряжения сети.

Соединение треугольником

При соединении треугольником конец каждой обмотки соединяется с началом следующей. К точкам соединения подключаются три фазы сети. На каждую обмотку подается полное линейное напряжение.

Какую схему использовать зависит от номинального напряжения двигателя и напряжения сети. Это указывается в паспорте двигателя.

Особенности подключения трехфазного двигателя к однофазной сети

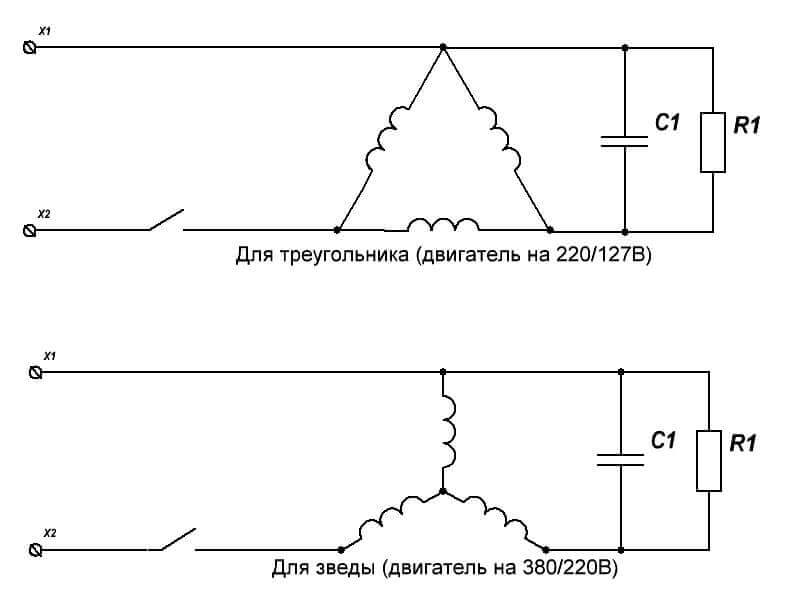

Трехфазный электродвигатель можно подключить к однофазной сети 220В, но при этом его мощность снижается примерно на 30%. Для такого подключения используются схемы с конденсаторами:

  • С рабочим и пусковым конденсатором
  • С одним рабочим конденсатором

Емкость конденсаторов подбирается в зависимости от мощности двигателя. Примерный расчет: 55-70 мкФ на 1 кВт мощности для рабочего конденсатора.


При подключении к однофазной сети важно правильно соединить обмотки двигателя и подобрать конденсаторы нужной емкости. Это позволит запустить двигатель и обеспечить его стабильную работу.

Переключение со звезды на треугольник при пуске

Переключение со звезды на треугольник — один из способов снижения пусковых токов мощных трехфазных электродвигателей. Суть метода:

  1. При пуске обмотки соединяются звездой. Это снижает напряжение на каждой обмотке в √3 раз.
  2. После разгона двигателя до 80-90% номинальной скорости обмотки переключаются на треугольник.

Для реализации такого пуска используется специальный переключатель «звезда-треугольник». Он может быть ручным или автоматическим с реле времени.

Преимущества метода:

  • Снижение пускового тока в 3 раза
  • Уменьшение механических нагрузок при пуске
  • Плавный разгон двигателя

Недостаток — снижение пускового момента. Поэтому метод применим только для механизмов с небольшой начальной нагрузкой.

Реверс трехфазного электродвигателя

Для изменения направления вращения трехфазного электродвигателя достаточно поменять местами любые две фазы питания. Это можно реализовать несколькими способами:


  • Ручным переключателем
  • Контакторной схемой
  • Частотным преобразователем

При использовании контакторной схемы важно обеспечить блокировку от одновременного включения контакторов прямого и обратного хода. Это защитит двигатель от короткого замыкания.

Частотный преобразователь позволяет осуществлять реверс плавно, без больших пусковых токов. Это наиболее щадящий для двигателя способ.

Защита трехфазного электродвигателя

Для надежной и долговечной работы трехфазный электродвигатель нуждается в защите от аварийных режимов. Основные виды защиты:

  • От короткого замыкания — автоматический выключатель
  • От перегрузки — тепловое реле
  • От обрыва фазы — реле контроля фаз
  • От перегрева обмоток — встроенные термодатчики

Современные устройства плавного пуска и частотные преобразователи часто имеют встроенные функции комплексной защиты двигателя. Это упрощает схему подключения и повышает надежность.

Подбор кабеля для подключения трехфазного электродвигателя

При выборе кабеля для подключения трехфазного электродвигателя нужно учитывать следующие факторы:


  • Рабочий ток двигателя
  • Способ прокладки кабеля
  • Температура окружающей среды
  • Допустимое падение напряжения

Сечение кабеля выбирается по таблицам допустимых токовых нагрузок с учетом поправочных коэффициентов. Для большинства бытовых и промышленных электродвигателей подходит медный кабель сечением от 1,5 до 10 мм2.

Важно правильно выбрать изоляцию кабеля. Для прокладки в помещениях подойдет ПВХ изоляция. Для наружной прокладки лучше использовать кабель с резиновой изоляцией.


типовые схемы подключения двигателя на 380В к сети 220В, с реверсом, с конденсатором и без


Принцип работы электродвигателя

Вместе с батареями электродвигатель образует систему, преобразующую электрическую энергию в механическую для движения. Можно с уверенностью сказать, что он представляет собой сердце автомобиля или электромобиля, технического оборудования самого разного плана.

В его конструкции присутствуют статор, ротор (может быть внутренний и внешний), щеточно-контактный и подшипниковый узлы, вентилятор. Все это заключено в кожух.

Для своих целей можно использовать разные типы электродвигателей. Это могут быть синхронные и асинхронные двигатели, одно- и трехфазные, типа BLDC. Они имеют разную мощность, рассчитаны на разные условия подключения и эксплуатации.

Электродвигатель должен:

  • Уметь развивать значительный крутящий момент, начиная с нулевой скорости;
  • Обеспечить значительные пиковые мощности, чтобы обеспечить беспроблемную работу при экстремальных нагрузках и скачках напряжения в сети;
  • Иметь максимально простую систему управления;
  • Быть легким и компактным;
  • Стоит относительно недорого;
  • Имеют высокий КПД;
  • Действовать как генератор при замедлении транспортного средства.

Таким образом, идеальный двигатель должен иметь превосходные характеристики, такие как высокий пусковой крутящий момент, высокую удельную мощность и хорошую энергоэффективность.

Чтобы двигатель заработал, существует несколько схем подключения, самые распространенные среди них — звезда и треугольник.

Звезда-треугольник

В большинстве двигателях отечественного производства звезда уже собрана, а вот треугольник нуждается в подсоединении нескольких фаз, при этом из шести последующих концов, имеющихся на обмотке, сооружают звезду. Схемы для подключения электрического мотора отображены на рисунке.

Неоспоримое достоинство совмещения цепи трёхфазной посредством звезды состоит в том, что двигатель вырабатывает максимальную мощность. Данного типа соединение нравится любителям, однако на производствах используется редко из-за сложности схемы соединения.

Запуск трехфазных двигателей

Пуск со звезды на треугольник используется в трехфазных двигателях, оборудованных клеммной колодкой с шестью выводами для начала и конца обмотки, что позволяет подключать обмотки двигателя как звездой, так и треугольником.

Треугольник

Соединение треугольником состоит в соединении конца обмотки данной фазы с началами обмотки следующей фазы. Соединенные таким образом обмотки образуют замкнутую цепь и по внешнему виду напоминают треугольник.

Затем общие точки обмоток подключаются к следующим фазам питающей сети. Это соединение вообще не использует нейтральную точку. При соединении по схеме треугольник каждая обмотка имеет межфазное напряжение, обычно оно составляет 400 В.

  • Когда обмотки двигателя соединены треугольником, ток, потребляемый двигателем из сети, в 3 раза превышает ток, потребляемый при соединении звездой. Кроме того, электромагнитный крутящий момент и, следовательно, мощность двигателя в этом случае в три раза выше.
  • Используя переключатель звезда-треугольник, мы можем запустить двигатель, соединенный звездой, что снизит потребление тока от сети, а затем, когда двигатель достигнет соответствующей скорости вращения, необходимо переключить обмотки статора в треугольник, чтобы двигатель мог обеспечить требуемую мощность.
  • В старых решениях переключение обычно производилось вручную оператором, в настоящее время для этой цели используются специальные контакторы и релейные системы, которые переключаются автоматически через заданное время.

Соединение обмоток двигателя треугольником должно соответствовать номинальному напряжению питающей сети. При питании двигателя от трехфазной сети номинальным напряжением 400 В соединение обмоток в треугольник соответствует напряжению 400 В, а при соединении звездой напряжение питания понижается на корень из трех. Это означает, что при соединении звездой напряжение будет в 1,7 раза ниже номинального напряжения питающей сети.

Звезда

Соединение звездой — это соединение концов всех трех обмоток с одной общей точкой, а остальных трех концов с последовательными фазами питающей сети.

Таким образом, каждая из обмоток статора соединяется одним концом с нейтральным проводом (нейтралью), а другим концом — с фазным проводом.

Следовательно, каждая из этих обмоток имеет фазное напряжение. Обычно он не используется для подключения всех обмоток к нейтрали, поскольку в этом нет необходимости.

  • Пусковой крутящий момент трехфазного двигателя, подключенного звездой, значительно меньше, чем у прямого пуска, примерно 50% от номинального крутящего момента.
  • Запуск с пониженным напряжением питания и, следовательно, с пониженным пусковым моментом, вызывает также снижение пускового тока, который обычно находится в диапазоне от 1,8 до 2,6 номинального тока в зависимости от типа двигателя и типа нагрузки.
  • Существенным ограничением в использовании этого метода является низкий пусковой момент, поэтому этот метод может использоваться только тогда, когда механическая нагрузка двигателя во время пуска мала, или нагрузка увеличивается с более высокой скоростью, близкой к номинальной. скорость.
  • Эта нагрузка характерна для вентиляторов, насосов и центрифуг.

Нереверсивная схема управления асинхронного двигателя.

Схема показана на рис. Такие электродвигатели допускают два вида подключений коммутацией — в виде звезды или треугольника. Чтобы проверить работоспособность двигателя, следует включить его сначала на 1 минуту, а затем дать поработать около 15 минут. При необходимости смены направления вращения необходимо нажать на кнопку SB1 «Стоп», двигатель остановится и после этого при нажатии на кнопку SB3 двигатель начинает вращаться в другую сторону. Если стержни были бы направлены вдоль оси вращения, то в них возникало бы пульсирующее магнитное поле из-за того, что магнитное сопротивление обмотки значительно выше магнитного сопротивления зубцов статора.


Такой режим работы называют «толчковым».


В случае необходимости такие электродвигатели могут также подключаться с помощью переходных конденсаторов к однофазной сети. Нереверсивная схема управления асинхронного двигателя. Линейное напряжение — разность потенциалов между двумя линейными проводами между фазами.


Это связано с тем, что при ее обрыве электромашина начинает работать в холостом режиме. Главный минус однофазного тока — невозможность генерирования им магнитного поля, выполняющего вращение.


Эта схема рис. Устройство и принцип работы двигателя постоянного тока. Схема двигателя постоянного тока.

Выбор схемы подключения

При необходимости, особенно в случае, если надо перейти с 380В на 220В, схему подключения можно менять. Когда скорость близка к номинальной, обмотку следует переключать по схеме треугольника.

  • Слишком раннее переключение обмоток со звезды на треугольник исключает преимущества этого метода пуска.
  • При этом произойдет резкий скачок текущего значения к характеристическому значению треугольника. При правильном времени запуска этот ход минимален.
  • Переключатель звезда-треугольник для двигателей большей мощности состоит из трех контакторов и реле времени, на котором мы устанавливаем выдержку времени с последующим переключением треугольником и питанием двигателя полным сетевым напряжением.
  • Этот запуск возможен только для 3-фазных двигателей, которые имеют 6 клемм на клеммной колодке.

Электрическая система с тремя выводами (другими словами «имеет три ножки») называется тройником, потому что в результате такого соединения мы получаем систему с тремя электрическими клеммами.

Переподсоединение с 380В на 220

Чтобы присоединить мотор трёхфазный к 220 вольтам, важно знать, что он имеет шесть выводов, полностью соответствующих нескольким обмоткам. Посредством проводного тестера осуществляется прозвон для поиска катушки. Концы совмещаются парно для получения треугольников.

Прежде всего, несколько концов провода сетевого подсоединяются к нескольким концам полученного треугольника. Не задействованный конец крепится к конденсатору, при этом свободный его провод тоже присоединяется с концом катушек, а также провода сетевого назначения.

От выбора варианта зависит, куда именно будет происходить вращение мотора. Проделав необходимые действия, осуществляется запуск мотора, после подачи 220 вольт на него.

Если в процессе подключения наблюдается гул, но при этом двигатель не крутится, соответственно требуется установка конденсатора, который в процессе запуска заставляет мотор крутиться, как на фото подсоединения электрического двигателя на сайте.

Сопротивление измеряется посредством тестера. При его отсутствии можно использовать батарейку, либо лампочку, предназначенную для фонарика: непосредственно в цепи с лампой присоединяют определённые провода.

В случае, если найдены концы обмотки, то происходит загорание лампочки. Значительно проблематичнее определить концы, а также начало обмоток. В данном случае необходим вольтметр.

Во время разрыва батарейки и провода важно смотреть происходит ли отклонение стрелки. Подобные действия необходимо осуществить с другими обмотками, чтобы изменять при достижении полярности. Достигается отклонение стрелки до первоначального измерения.

Фото схемы подключения электродвигателя


Поделитесь с друзьями

Онлайн расчет емкости конденсатора мотора

Введите данные для расчёта конденсаторов – мощность двигателя и его КПД

Есть специальная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись онлайн калькулятором или рекомендациями, которые выведены на основании многих опытов:

Рабочий конденсатор берут из расчета 0,8 мкФ на 0,1 кВт мощности двигателя; Пусковой подбирается в 2-3 раза больше.

Конденсаторы должны быть неполярными, то есть не электролитическими. Рабочее напряжение этих конденсаторов должно быть минимум в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 В берем емкости с рабочим напряжением 350 В и выше. А чтобы пуск проходил проще, в пусковую цепь ищите специальный конденсатор. У них в маркировке присутствует слова Start или Starting.

Пусковые конденсаторы для моторов

Эти конденсаторы можно подбирать методом от меньшего к большему. Так подобрав среднюю емкость, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и имел достаточно мощности на валу. Также и пусковой конденсатор подбирают добавляя, пока он не будет запускаться плавно без задержек.

При нормальной работе трехфазных асинхронных электродвигателей с конденсаторным пуском, включенных в однофазную сеть предполагается изменение (уменьшение) емкости конденсатора с увеличением частоты вращения вала. В момент пуска асинхронных двигателей (особенно, с нагрузкой на валу) в сети 220 В требуется повышенная емкость фазосдвигающего конденсатора.

Что такое коллекторный двигатель?

Под таким определением подразумевается электромашина, преобразовывающая электроэнергию в механическую, и наоборот. Конструкция устройства предполагает наличие хотя бы одной обмотки подсоединенной к коллектору (см. рис. 1).

Рисунок 1. Коллектор на роторе электродвигателя (отмечен красным)

В КД данный элемент конструкции используется для переключения обмоток и в качестве датчика, позволяющего определить положение якоря (ротора).

как правильно выполнить, наглядная схема • Мир электрики

Содержание

  1. Как подключить электродвигатель
  2. Как работают и из чего состоят вспомогательные устройства
  3. Наглядная схема подключения электродвигателя
  4. Вывод

Подключение электродвигателя — важная задача, с которой, к сожалению, справиться может далеко не каждый. В современном мире электродвигатели имеют поистине огромную популярность. Без их использования не обходится ни одно коммерческое предприятие, на них работают разнообразные машины, а с их остановкой может застопориться все производство.

В этой статье будет рассказано о том, как осуществить подключение двигателя быстро и просто. Кратко и по-сути разъяснены самые популярные способы подключения, а также озвучены ошибки, которые часто допускают люди по неопытности.

Как подключить электродвигатель

Некоторые модели электродвигателей можно подключить своими руками. Всего можно выделить три типа самых популярных электродвигателей, с подключением которых справятся квалифицированные люди:

  • Асинхронный трехфазный двигатель с обмоткой и треугольником
  • Коллекторный электромотор с щеткой
  • Асинхронный однофазный двигатель

Подключение остальных видов двигателей может требовать наличие специализированных инструментов и навыков у подключающего. Будьте осторожны и не пытайтесь подобные двигатели самостоятельно!

Подключение электродвигателя чаще всего осуществляется при помощи электросети мощностью 220В. Меньшую мощность тяжело, но все-таки реально найти в российских домах.

В случае, если подключить двигатель к сети меньше указанной, то работа может происходить со сбоями. В таком случае рекомендуется дополнительно купить и присоединить специализированный переходник.

В случае же, если электродвигателю необходим более 220 вольт, чаще всего это трехфазные типы, то можно без проблем подключать к обычной сети без использования переходников. Аппарат будет работать стабильно и без сбоев.

Многим принцип работы электродвигательных систем знаком еще со школьного курса физики. Однако далеко не каждый знает по какому именно принципу работает этот аппарат и как его подключать. Для полноценного подключения стоит знать следующее:

  • Общая конструкция электродвигателей
  • Предназначение разнообразных обмоток
  • Общая схема подключения

Как работают и из чего состоят вспомогательные устройства

Сейчас очень тяжело определить точную модель электродвигателя, а также из чего он состоит. Очень редко на подобных устройствах можно найти какие-либо опознавательные заводские знаки, а сами устройства, по крайней мере для глаза обывателя, ничем между собой н отличаются.

Однако необходимо повторить, что крайне необходимо знать именно точную модель двигателя, а также его составляющих. Если, для одного типа модели, использовать подключения другого, то может произойти множества неприятных ситуаций — от банального короткого замыкания и ушибленных пробок до полной потери работоспособности устройства.

Чтобы избежать таких казусов необходимо использовать все доступные способы получения информации о типе электродвигателя. Для этого как нельзя лучше подойдет инструкция, которая, вполне вероятно шла в комплекте с двигателем. Если же она давно утеряна или модель поставлялась без приложенного пособия, что тоже, кстати, не редкость, необходимо воспользоваться интернетом и определить тип при помощи каких-либо отличительных особенностей.

Наглядная схема подключения электродвигателя

Принято считать, что проще всего подключить электродвигатель коллекторный со щеткой. Чаще всего этот тип устанавливается в бытовые приборы и инструменты. Например, коллекторным двигателем с роторной щеткой пользуются:

  • Стиральные машины
  • Блендеры/мясорубки/миксеры
  • Разнообразные дрели/швабры/триммеры

По сути, этот двигатель выдает максимально возможную мощность и упакован при этом относительно компактно. Из недостатков такого типа стоит отметить небольшой срок автономной работы. Необходимо либо постоянно питания от электросети, либо подзарядка раз в пару часов активной рабочей деятельности.

Подключение осуществляется очень просто. По однофазной сетке напряжение передается посредством замыкаемой кнопки с надписью «Пуск». Электродвигатель будет работать до тех пор, пока кнопка не будет нажата повторно.

Такие двигатели очень чувствительны к воздействию угольных щеток, которые передаются через ротор. Одна из ошибок — допускать воздействие этих самых щеток на двигатель.

Подключение асинхронного однофазного двигателя несколько сложнее, но с ним также может справиться простой обыватель. Внутри этот двигатель представляет собой множество скрепленных между собой обводок. Люди часто считают, что этот двигатель имеет очень сложную структуру, что, конечно же, не так.

Для подключения такого двигателя необходимо воспользоваться комбинированной схеме с одним конденсатором. Благодаря такой системе скорость запуска двигателя после нажатия замыкающей кнопки увеличивается в разы.

Подключать трехфазные двигатели уже не так просто, как прошлые два варианта, однако простой обыватель может справиться даже с этим типом. Для подключение необходимо подсоединить контакты по методу трехфазной электронной сети. Наиболее распространенным в таком случае является подключение в виду треугольника.

Контактные провода соединяются в форме треугольника. К зажимам подключают один из шести контактов доступных обмоток. Второй провод обычно подсоединяются к лампе в 220В. Затем всю аппаратуру подключают к электрической сети. Если лампа горит ровным ярким светом, значит все соединение произведено правильно. Если же нет, необходимо дополнительно перепроверить всю методику соединения и воспользоваться материалами из интернета.

Также можно использовать соединение контактных проводов в форме звезды. В таком случае первый щуп подсоединяют к одной обмотке. Второй же щуп подсоединяется к разветвителю с другими проводами. Необходимо провести маркировку всех проводов и убедиться, что они не пересекаются друг с другом.

Контакты также проверяются при помощи лампы. Она должна испускать яркий ровный свет и не мигать. В противном случае необходимо повторно произвести переподключение и свериться со всеми доступными данными, пошагово рассказывают им о типах подключения электродвигателя.

Вывод

Как видите, подключить электродвигатели к сети тяжело, если н обладать специальными инструментами или навыками. Однако есть три типа, с которыми справится даже новичок. К сожалению, даже в таких простых ситуациях люди порой иногда допускают ошибки. Чаще всего они связаны с неверным определением модели типа электродвигателя.

Сами двигатели очень просты как в освоении, так и по своему составу. Многие ошибочно считают простейшие типы весьма сложными и хрупкими, а потому лишний раз боятся проводить с ними какие-либо манипуляции и сваливают всю работу на руки специалистов. Однако это не так. Можно и нужно учиться самостоятельно подключать разнообразные типы электродвигателей.

500 — ВНУТРЕННЯЯ ОШИБКА СЕРВЕРА

Почему я вижу эту страницу? Ошибки

500 обычно означают, что сервер столкнулся с непредвиденной ситуацией, которая помешала ему выполнить запрос, сделанный клиентом. Это общий класс ошибок, возвращаемый веб-сервером, когда он сталкивается с проблемой, в которой сам сервер не может более конкретно указать состояние ошибки в своем ответе клиенту.

Во многих случаях это указывает не на реальную проблему с самим сервером, а скорее на проблему с информацией, к которой серверу было приказано обратиться или вернуть в результате запроса. Эта ошибка часто вызвана проблемой на вашем сайте, которая может потребовать дополнительной проверки вашим веб-хостом.

Для получения дополнительной помощи обратитесь к своему веб-хостингу.

Могу ли я что-нибудь сделать?

Существует несколько распространенных причин появления этого кода ошибки, включая проблемы с отдельными сценариями, которые могут выполняться по запросу. Некоторые из них легче обнаружить и исправить, чем другие.

Владение файлами и каталогами

Сервер, на котором вы находитесь, в большинстве случаев запускает приложения очень специфическим образом. Сервер обычно ожидает, что файлы и каталоги принадлежат вашему конкретному пользователю Пользователь cPanel . Если вы внесли изменения в владельца файла самостоятельно через SSH, сбросьте владельца и группу соответствующим образом.

Права доступа к файлам и каталогам

Сервер, на котором вы находитесь, в большинстве случаев запускает приложения очень специфическим образом. Сервер обычно ожидает, что файлы, такие как HTML, изображения и другие медиафайлы, будут иметь режим разрешений 644 . Сервер также ожидает, что режим разрешений для каталогов в большинстве случаев будет установлен на 755 .

(см. раздел «Разрешения для файловой системы»).

Ошибки синтаксиса команды в файле .htaccess

В файл .htaccess могут быть добавлены строки, конфликтующие друг с другом или запрещенные.

Если вы хотите проверить конкретное правило в вашем файле .htaccess, вы можете прокомментировать эту конкретную строку в . htaccess, добавив # в начало строки. Вы должны всегда делать резервную копию этого файла, прежде чем начать вносить изменения.

Например, если .htaccess выглядит как

DirectoryIndex default.html
AddType application/x-httpd-php5 php

Тогда попробуйте что-то вроде этого

DirectoryIndex default.html
#AddType application/x-httpd-php5 php

Примечание: Из-за того, как настроены серверные среды, вы не можете использовать аргументы php_value в файле .htaccess.

Превышен лимит процессов

Возможно, эта ошибка вызвана слишком большим количеством процессов в очереди сервера для вашей отдельной учетной записи. Каждая учетная запись на нашем сервере может иметь только 25 одновременных активных процессов в любой момент времени, независимо от того, связаны ли они с вашим сайтом или другими процессами, принадлежащими вашему пользователю, такими как почта.

ps faux

Или введите это, чтобы просмотреть учетную запись определенного пользователя (не забудьте заменить имя пользователя на фактическое имя пользователя): ), введите это, чтобы убить конкретный процесс (обязательно замените pid фактическим идентификатором процесса):

kill pid

Ваш веб-хост сможет посоветовать вам, как избежать этой ошибки, если она вызванные технологическими ограничениями. Пожалуйста, свяжитесь с вашим веб-хостингом. Обязательно укажите шаги, необходимые для появления ошибки 500 на вашем сайте.

Понимание разрешений файловой системы

Символическое представление

Первый символ указывает тип файла и не связан с разрешениями. Остальные девять символов находятся в трех наборах, каждый из которых представляет класс разрешений в виде трех символов. Первый набор представляет класс пользователя. Второй набор представляет групповой класс. Третий набор представляет остальные классы.

Каждый из трех символов представляет права на чтение, запись и выполнение:

  • r , если чтение разрешено, — , если нет.
  • w , если запись разрешена,
    —     , если нет.
  • x , если выполнение разрешено, — , если нет.

Ниже приведены некоторые примеры символической записи:

  • -rwxr-xr-x обычный файл, пользовательский класс которого имеет полные разрешения, а группа и другие классы имеют только разрешения на чтение и выполнение.
  • crw-rw-r— специальный символьный файл, чьи пользовательские и групповые классы имеют права на чтение и запись, а остальные классы имеют только права на чтение.
  • dr-x—— каталог, пользовательский класс которого имеет права на чтение и выполнение, а группа и другие классы не имеют разрешений.
Числовое представление

Другим методом представления разрешений является восьмеричная запись (с основанием 8), как показано. Это обозначение состоит как минимум из трех цифр. Каждая из трех крайних правых цифр представляет отдельный компонент разрешений: пользователь , группа и другие .

Каждая из этих цифр является суммой составляющих ее битов. В результате определенные биты добавляются к сумме, представленной числом:

  • Бит чтения добавляет 4 к ее сумме (в двоичном формате 100),
  • Бит записи добавляет к своему общему количеству 2 (в двоичном формате 010) и
  • Бит выполнения добавляет к своему общему количеству 1 (в двоичном формате 001).

Эти значения никогда не создают неоднозначных комбинаций. каждая сумма представляет определенный набор разрешений. С технической точки зрения, это восьмеричное представление битового поля — каждый бит ссылается на отдельное разрешение, и группировка по 3 бита за раз в восьмеричной форме соответствует группировке этих разрешений по 9.0019 пользователь , группа и другие .

Режим разрешений 0755

4+2+1=7
Чтение, запись, выполнение
4+1=5
Чтение, выполнение
4+1=5
Чтение, выполнение

Режим разрешений 0644

4+2=6
Чтение, запись
4
Читать
4
Читать

Как изменить файл .htaccess

Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.

Перенаправление и перезапись URL-адресов — это две очень распространенные директивы, которые можно найти в файле .htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в .htaccess, чтобы эти скрипты могли работать.

Возможно, вам потребуется отредактировать файл .htaccess в какой-то момент по разным причинам. В этом разделе рассматривается, как редактировать файл в cPanel, но не то, что может потребоваться изменить. статьи и ресурсы для этой информации.)

Существует множество способов редактирования файла .htaccess
  • Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
  • Использовать режим редактирования программы FTP
  • Используйте SSH и текстовый редактор
  • Использование файлового менеджера в cPanel

Самый простой способ отредактировать файл .htaccess для большинства людей — через диспетчер файлов в cPanel.

Как редактировать файлы . htaccess в файловом менеджере cPanel

Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.

Откройте файловый менеджер
  1. Войдите в cPanel.
  2. В разделе «Файлы» щелкните значок «Диспетчер файлов ».
  3. Установите флажок для Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, в раскрывающемся меню.
  4. Убедитесь, что установлен флажок Показать скрытые файлы (точечные файлы) «.
  5. Нажмите  Перейти . Файловый менеджер откроется в новой вкладке или окне.
  6. Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.
Для редактирования файла .htaccess
  1. Щелкните правой кнопкой мыши файл .htaccess и выберите Редактировать код в меню. Кроме того, вы можете щелкнуть значок файла .htaccess, а затем щелкнуть значок Code Editor в верхней части страницы.
  2. Может появиться диалоговое окно с вопросом о кодировании. Просто нажмите Изменить , чтобы продолжить. Редактор откроется в новом окне.
  3. Отредактируйте файл по мере необходимости.
  4. Когда закончите, нажмите Сохранить изменения в правом верхнем углу. Изменения будут сохранены.
  5. Протестируйте свой веб-сайт, чтобы убедиться, что ваши изменения были успешно сохранены. Если нет, исправьте ошибку или вернитесь к предыдущей версии, пока ваш сайт снова не заработает.
  6. После завершения нажмите Закрыть , чтобы закрыть окно диспетчера файлов.

Как изменить права доступа к файлам и каталогам

Разрешения на файл или каталог сообщают серверу, каким образом он должен иметь возможность взаимодействовать с файлом или каталогом.

В этом разделе рассказывается, как изменить права доступа к файлу в cPanel, но не о том, что может потребоваться изменить. (Дополнительную информацию см. В разделе о том, что вы можете сделать.)

  • Использовать программу FTP
  • Используйте SSH и текстовый редактор
  • Используйте файловый менеджер в cPanel

Самый простой способ изменить права доступа к файлам для большинства людей — через диспетчер файлов в cPanel.

Как изменить права доступа к файлам в файловом менеджере cPanel

Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.

Откройте файловый менеджер
  1. Войдите в cPanel.
  2. В разделе «Файлы» нажмите кнопку Значок файлового менеджера .
  3. Установите флажок для Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, в раскрывающемся меню.
  4. Убедитесь, что установлен флажок Показать скрытые файлы (точечные файлы) «.
  5. Нажмите  Перейти . Файловый менеджер откроется в новой вкладке или окне.
  6. Найдите файл или каталог в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.
Чтобы изменить разрешения
  1. Щелкните правой кнопкой мыши файл или каталог и выберите  Изменить разрешения в меню.
  2. Должно появиться диалоговое окно, позволяющее выбрать правильные разрешения или использовать числовое значение для установки правильных разрешений.
  3. При необходимости измените права доступа к файлу.
  4. Нажмите  Изменить разрешения в левом нижнем углу, когда закончите. Изменения будут сохранены.
  5. Протестируйте свой веб-сайт, чтобы убедиться, что ваши изменения были успешно сохранены. Если нет, исправьте ошибку или вернитесь к предыдущей версии, пока ваш сайт снова не заработает.
  6. После завершения нажмите Закрыть , чтобы закрыть окно диспетчера файлов.

Трансформаторы, фазопреобразователи и ЧРП | Схема подключения двигателя Strange 220/440 (фото) | Практик-механик

Милакрон
Супер модератор
