Схема стоп сигналов ваз 2114. Схема стоп-сигналов ВАЗ 2114: устройство, причины неисправностей и способы ремонта — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как устроена схема стоп-сигналов ВАЗ 2114. Почему не работают стоп-сигналы на ВАЗ 2114. Как самостоятельно проверить и отремонтировать стоп-сигналы ВАЗ 2114. Какие инструменты понадобятся для диагностики стоп-сигналов.

Содержание

Устройство и принцип работы стоп-сигналов ВАЗ 2114

Стоп-сигналы являются важным элементом безопасности любого автомобиля, в том числе ВАЗ 2114. Они предупреждают других участников движения о торможении или остановке транспортного средства. Рассмотрим, как устроена система стоп-сигналов на данной модели:

Лампы стоп-сигналов расположены в задних фонарях автомобиля
Выключатель (датчик) стоп-сигналов установлен под педалью тормоза
Предохранитель цепи стоп-сигналов находится в монтажном блоке
Провода соединяют все элементы системы

Принцип работы стоп-сигналов ВАЗ 2114 следующий:

При нажатии на педаль тормоза срабатывает выключатель
Выключатель замыкает электрическую цепь
Ток поступает на лампы стоп-сигналов

Лампы загораются, сигнализируя о торможении

Основные причины неисправности стоп-сигналов на ВАЗ 2114

Если стоп-сигналы на ВАЗ 2114 не работают, причин может быть несколько:

Перегорели лампы стоп-сигналов
Вышел из строя выключатель стоп-сигналов
Сгорел предохранитель цепи стоп-сигналов
Обрыв или замыкание в проводке
Окисление контактов в разъемах
Нарушение регулировки выключателя стоп-сигналов

Рассмотрим каждую из этих причин подробнее и разберем способы их устранения.

Диагностика неисправностей стоп-сигналов ВАЗ 2114

Перед началом ремонта необходимо точно определить причину неработоспособности стоп-сигналов. Для этого выполняем следующие проверки:

Визуально осматриваем лампы на предмет перегорания
Проверяем целостность предохранителя
Тестируем работоспособность выключателя стоп-сигналов

Проверяем наличие напряжения на контактах ламп
Осматриваем проводку на предмет повреждений

Для диагностики понадобятся следующие инструменты:

Мультиметр
Контрольная лампа
Отвертки
Пассатижи

Замена перегоревших ламп стоп-сигналов

Если причиной неработающих стоп-сигналов стали перегоревшие лампы, их необходимо заменить. Порядок замены ламп стоп-сигналов на ВАЗ 2114:

Откройте багажник автомобиля
Снимите защитную крышку фонаря
Извлеките патрон с лампой, повернув его против часовой стрелки
Выньте неисправную лампу из патрона
Установите новую лампу (тип P21W)
Установите патрон на место и закройте крышку

После замены ламп обязательно проверьте работу стоп-сигналов.

Проверка и замена предохранителя стоп-сигналов

Предохранитель стоп-сигналов ВАЗ 2114 находится в монтажном блоке. Чтобы проверить его:

Найдите монтажный блок (расположен слева под рулевой колонкой)
Снимите крышку монтажного блока
Найдите предохранитель F3 номиналом 7,5А
Извлеките предохранитель и осмотрите его
При необходимости замените на новый такого же номинала

Если предохранитель исправен, но стоп-сигналы все равно не работают, переходим к следующему этапу диагностики.

Диагностика и замена выключателя стоп-сигналов

Выключатель стоп-сигналов ВАЗ 2114 расположен под педалью тормоза. Чтобы проверить его работоспособность:

Отсоедините разъем от выключателя
Подключите контрольную лампу к контактам разъема
Нажмите на педаль тормоза
Если лампа не загорается, выключатель неисправен

Для замены выключателя стоп-сигналов:

Отсоедините колодку проводов

Выкрутите выключатель из кронштейна
Установите новый выключатель
Подключите колодку проводов
Отрегулируйте положение выключателя

Проверка проводки стоп-сигналов ВАЗ 2114

Если предыдущие проверки не выявили неисправность, необходимо проверить проводку:

Отсоедините разъем от лампы стоп-сигнала
Подключите контрольную лампу к контактам разъема
Нажмите на педаль тормоза
Если контрольная лампа не загорается, ищите обрыв в проводке

Проверьте все разъемы на пути от выключателя до ламп на предмет окисления и надежности соединения. При необходимости зачистите контакты.

Регулировка выключателя стоп-сигналов

Иногда причиной неработающих стоп-сигналов может быть неправильная регулировка выключателя. Для регулировки:

Ослабьте контргайку выключателя
Вращая выключатель, добейтесь его срабатывания при легком нажатии на педаль
Затяните контргайку
Проверьте работу стоп-сигналов

Правильно отрегулированный выключатель должен срабатывать в самом начале хода педали тормоза.

Что делать, если не горят стоп-сигналы на ВАЗ-2110

Рассмотрим причины и возможные способы устранения проблем со стоп-огнями в автомобиле ВАЗ-2110. Стоит отметить, что для решения этой проблемы потребуются лишь знания, время и немного опыта, поэтому перед тем как обращаться на СТО, можно попробовать все решить своими силами.

Достоинства стоп-огней ВАЗ-2110

В отличие от старых моделей ВАЗ, где датчик, включающий «стопаки», замыкался от давления, жидкости или газа, непосредственно при срабатывании колодок, на модели 2110 датчик стоит на педали тормоза, и таким образом огни загораются при малейшем нажатии на педаль еще до начала торможения, немного заблаговременно предупреждая участников дорожного движения.

Распространенные неполадки со стоп-огнями

Причин может быть несколько:

перегоревший предохранитель;
неисправный датчик;
перетертый или перебитый провод питания.

Самая распространенная причина – это перегоревший предохранитель, отвечающий за защиту цепи сигнальных ламп. Расположен этот предохранитель на блоке, встроенном слева от рулевой колонки. Выдерживает этот конденсатор ток в 7,5 ампер, о чем и свидетельствует надпись на нем. Расположен он в нижнем ряду четвертым от правого края.

Если после замены этого элемента цепи проблема не была устранена, следует рассмотреть другие вероятные причины поломки.

Следующим пунктом поиска неисправности будет проверка датчика стоп-сигнала. Для этого необходимо проверить, поступает ли напряжение на датчик и выходит ли с него. При этом нужно использовать контрольную лампу. Если лампа не загорается при подсоединении перед датчиком, то проблема, возможно, в проводах, идущих к датчику. Если до датчика лампа срабатывает, а после уже нет, то проблема заключается именно в этой детали. Также можно просто отсоединить вход и выход датчика и замкнуть «напрямую» с помощью медной проволоки, если после этих манипуляций лампочки в стоп-сигналах загорятся, значит, причина как раз в датчике. Датчик не подлежит ремонту, и единственный выход — это замена этой детали новой.

Также причиной могут являться поврежденные провода, особенно это будет заметно при перегорании только что замененного плавкого предохранителя – значит, провод перетерся, и есть контакт на массу. При перегорании предохранителя без нажатия на педаль тормоза – поврежден провод до датчика, а при перегорании после нажатия – поврежден провод после датчика. При отсутствии напряжения, возможно, провод просто перебитый и не замыкает на массу. При поиске неисправности следует особое внимание обратить на места сгибов и возможные участки повреждения проводов.

Следующая причина неполадок – это перегоревшие светодиоды в фонаре стопового света, бывали случаи, когда перегорали сразу обе. Для замены лампочек необходимо снять плату фонаря, сдавив ее с боков и немного потянув на себя. Далее следует визуально осмотреть лампочки, возможно, визуальный осмотр уже ответит на вопрос о причине неработающего стопового сигнала. После этого следует заменить старые лампы новыми.

Почему на ВАЗ-2112 не горят и не работают стоп-сигналы, что делать?

На всех легковушках «Десятого семейства» линии питания фонарей содержат много элементов. Здесь есть реле исправности ламп, выключатели и предохранители. Поэтому если на ВАЗ-2112 не горят стоп-сигналы, надо проверять всю цепочку. Но причина может выглядеть просто: иногда лампы не включаются потому, что патрон не контачит с «массой». Схемы анализировать легко, а найти причину поломки трудно. Будем разбираться в деталях.

Если не горит одна из ламп, её просто заменяют. Смотрите пример на видео – нужен цоколь P21W.

Штатный вариант схемы работы стоп-сигналов

Питание на предохранитель F17 поступает с АКБ, дальше ток идёт на контакт концевика 11, а затем, если концевик замкнут, образуется цепь с нитью накаливания ламп 7. Но обратите внимание: частью цепи является реле K1, точнее, его контакты 5 и 4.

Базовая схема бортсети

Если стоп-сигналы не горят, на ВАЗ-2112, как и на всех «Десятках», проверяют один предохранитель. Он называется F17 и расположен в монтажном блоке слева от водителя.

Главный монтажный блок

Важно знать: на одной из клемм предохранителя напряжение присутствует всегда. Проверьте!

Пара слов о «реле исправности»

Реле исправности ламп называется K1, и оно в монтажном блоке – самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.

Самое большое реле в блоке

Все контакты реле пронумерованы. На клеммах блока проверяют напряжения:

6 – потенциал «массы»;
2 – напряжение «+12», но только после включения зажигания;
5 – «+12» по нажатию на педаль;
4 – клемма звонится, как отвод «массы».

Если на клемме «4» не вызванивается потенциал «0», значит, нити ламп перегорели или в проводке есть разрыв. Теперь рассмотрим другое: потенциал «массы» был обнаружен, но лампы не горят. Здесь появляются подозрения о коротком замыкании.

Включаем стоп-сигналы принудительно

Реле K1 успешно заменяется площадкой с перемычками. На рис. 1 как раз показана её схема. Если же подобной площадки нет, можно временно замкнуть контакты 4-5. А сначала проверьте всё, о чём говорилось выше.

Пусть наблюдатель следит за тем, что происходит с лампами. В одно касание нажмите педаль и отпустите её. Если лампы не включились, проверьте исправность предохранителя. Он перегорел – значит, ищите короткое замыкание.

Как нужно и как нельзя проверять потенциал «0 Вольт»

Договоримся сразу, что работаем мы только с вольтметром. Напряжение «+12» вызванивают, подключая один щуп к «массе». Наличие потенциала «ноль» проверяют иначе: любой из щупов подключают к клемме с плюсовым напряжением, и затем второй щуп соединяют с исследуемым проводом.

Как подключать вольтметр

Рассмотрим ошибку: один щуп подключён к «массе», второй – к исследуемой клемме, и воль. Тут делают вывод о наличии потенциала «массы», но это – неправильно! При разрыве контакта с «массой» прибор тоже покажет «0». То есть, цифра «0» не несёт в себе информации.

Тест проводки на неработающих стоп-сигналах (проверка масса)

Посмотрим на основную схему: у стоп-сигналов и у ламп заднего хода – общая шпилька «массы». Если контакт с этой шпилькой нарушен, то не будут включаться лампы заднего хода. Ну и стоп-сигналы – тоже.

Разъём подключения «внутренних» фонарей

На левом борту закреплён разъём, через который проводка идёт к пятой двери. В разъёме есть чёрный и красный провода. Проверьте напряжения на них. Чаще всего не звонится «масса» на чёрном проводе. Но может быть, нужно почистить сам разъём.

Обычно при обрыве «массы» задействуют ещё одну шпильку – ту, которая подключается к спирали обогрева стекла.

Если не приходит «плюс» на красный провод, проверяем «лягушку». Тут всё просто:

Отключаем от концевика разъём с двумя проводами;
Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю;

Демонтаж лягушки тормоза

Кстати, одна из клемм разъёма получает напряжение «12 Вольт». Проверьте это!

Если все шаги не привели к результату, остаётся одно: обратиться к квалифицированному электрику. Желаем успеха.

Включаем стоп-сигналы принудительно

Пусть наблюдатель следит за тем, что происходит с лампами. В одно касание нажмите педаль и отпустите её. Если лампы не включились, проверьте исправность предохранителя. Он перегорел – значит, ищите короткое замыкание.

Как нужно и как нельзя проверять потенциал «0 Вольт»

Как подключать вольтметр

ВАЗ 2110 не горят стоп сигналы

На ВАЗ 2110, как и на других моделях автомобилей, стоп сигналы отыгрывают важную функцию по предупреждению других участников дорожного движения о торможении или снижении скорости. Если на ВАЗ 2110 не горят стоп сигналы, это снижает безопасность использования автомобиля и может привести к аварийной ситуации. В данном случае не стоит сразу же везти авто в мастерскую, ведь чаще всего найти причину такой поломки и устранить ее удается самостоятельно. Чтобы справиться с такой проблемой своими силами, важно разобраться, по какой схеме работают стоп сигналы на ВАЗ 2110.

Схема работы стоп сигналов

Стопы на автомобилях ВАЗ работают по одинаковой, достаточно простой схеме. Главным элементом данного узла считается датчик, отвечающий за включение стоп сигнала. Когда срабатывает датчик, в задней части авто загораются лампы стопов. При прекращении торможения лампа перестает светиться. Если на ВАЗ 2110 не горят стоп сигналы, первым делом нужно убедиться, что лампы не перегорели. Схема стоп сигналов работает следующим образом: напряжение от аккумуляторной батареи направляется на выключатель стопов, замыкание которого позволяет току проходить через нить накаливания ламп, подключенных друг к другу. Затем напряжение отправляется на минус аккумулятора, что позволяет лампам загореться.

На большинстве старых автомобилей ВАЗ датчик стоп сигналов находится в области магистрали тормозной системы. При этом процесс замыкания контактов осуществлялся посредством повышения давления воздуха или жидкости в системе. Главный недостаток подобного подключения заключался в загорании ламп стоп сигнала вместе с тормозными колодками, когда автомобиль начинал замедляться. На современных моделях, таких как ВАЗ 2110, датчик стопа подключен к педали тормоза. Это позволило добиться включения лампы именно в момент нажатия водителем на тормоз. Такая конструкция подключает стоп сигналы в момент выбора свободного хода педали тормоза, до того, как начнется замедление.

Причины неработающего стоп сигнала

Если на ВАЗ 2110 не горит стоп сигнал, первым делом нужно проверить, не перегорел ли предохранитель, отвечающий за защиту цепи сигнальных ламп. Затем берем контрольную лампу и проверяем, присутствует ли питание на датчике стопа. Если во время такой проверки контрольная лампа не горит, значит, предохранитель вышел из строя или произошел обрыв провода, идущего к выключателю стоп сигналов от предохранителя. При такой проверке важно убедиться в том, что питание подается на предохранитель и направляется от него. При необходимости производим замену оборванного или прогоревшего провода, устраняем нарушенные контакты в соединительной цепи, ведущей к датчику или предохранителю. Если питание присутствует на одном из выводов, можно демонтировать оба провода и соединить их медным проводом. В данном случае сигнальные лампы загорятся.

Если в ходе проверки лампы загорелись, то можно говорить о неисправности датчика. Такая запчасть ремонту не подлежит, поэтому ее необходимо заменить. Если оказалось, что датчик работает, значит, нужно искать обрыв в проводке или неисправность ламп. При этом берем контрольную лампу и проверяем, присутствует ли питание на штекере, отвечающем за работу задних фонарей. Если питание подается, вероятнее всего, что на ВАЗ 2110 не работают стоп сигналы из-за неисправных ламп. При отсутствии питания нужно найти обрыв цепи или плохой контакт в системе между выключателем стопа и сигнальной лампой. Бывает так, что предохранитель установлен новый, но он сразу перегорает. В данном случае можно говорить о присутствии короткого замыкания, которое нужно найти и устранить.

Не работают стопы ВАЗ 2114 (2113)

Причин того, что стопы (стоп-сигналы) автомобиля ВАЗ 2114, 2113 не работают немного. Перечислим их все и попробуем разобраться с этой неисправностью самостоятельно.

Перегорела лампа стоп-сигнала в заднем фонаре

Чаще всего перегорает всего одна лампа, но бывает, что и две.

В таком случае придется заменить лампу новой или заведомо исправной. Для стоп-сигнала применяется лампа P21W. Аналогичные лампы указателя поворота, света заднего хода, противотуманного света в этом же заднем фонаре. Их можно использовать для проверки лампы стопа путем замены.

Окислились контакты в патроне лампы стопа

При этом возникает «обрыв» в электрической цепи лампы. Чаще всего, в таком случае, не будет работать один стоп-сигнал, а другой будет гореть.

Для восстановления контакта необходимо несколько раз повернуть лампочку в патроне, либо извлечь ее и зачистить окислившиеся контакты мелкозернистой наждачной бумагой.

Неисправна колодка проводов на задний фонарь (фишка)

Либо ненадежно закреплена, либо окислились контакты. В любом случае в электрической цепи будет «обрыв».

Необходимо несколько раз снять-надеть колодку на выводы платы заднего фонаря для восстановления окислившегося или ненадежного контакта. В последствии можно зачистить выводы на плате и наконечники проводов в соединительной колодке.

Сгорел предохранитель в монтажном блоке

Если предохранитель сгорел, не будут гореть обе лампы стоп сигналов в задних фонарях.

Электрическую цепь включения стоп-сигналов автомобиля ВАЗ 2114 (2113) защищает предохранитель F3 (7,5А) в монтажном блоке предохранителей и реле. Проверьте целостность предохранителя. В случае неисправности замените новым. Если предохранитель опять сгорел, следует искать короткое замыкание в цепи. По схеме подключения показанной ниже.

Осыпалась дорожка в плате заднего фонаря

Электрическая цепь в результате будет разорвана («обрыв»), лампа стоп-сигнала не будет гореть.

Необходимо снять плату заднего фонаря, где не горит стоп и осмотреть ее на предмет повреждения дорожек. Если визуально обнаружить место повреждения не удается следует «прозвонить» дорожки мультиметром или контрольной лампой. К поврежденной дорожке припаивается проводок и плата продолжает функционировать дальше. Подробности в статье «Проверка платы заднего фонаря».

Пропала «масса» заднего фонаря

При этом может не работать или один или два фонаря. Минусовой провод лампы каждого из задних фонарей выходит из его соединительной колодки проводов (фишки) и крепится на кузов рядом с ним. Со временем это соединение окисляется и контакт пропадает (цепь размыкается).

Необходимо отвернуть гайку крепления наконечника минусового провода к кузову. Зачистить шпильку и наконечник. После чего контакт восстановится и стоп загорится.

Неисправен выключатель стоп-сигналов

В случае его неисправности не будут гореть оба стоп-сигнала. Выключатель расположен под педалью тормоза и после ее нажатия замыкает контакты электрической цепи стопов.

Снимаем с него два провода – бело-красный и розово-красный, и соединяем между собой куском провода. Стопы загорелись – меняем датчик, нет дальше проверяем электрическую цепь. Помимо этого проверяем регулировку свободного хода педали тормоза так как возможно нарушено положение выключателя, он срабатывает не до конца и контакты не замыкаются.

«Обрыв» в электрической цепи ламп стопов

Причиной «обрыва» могут быть ненадежно закрепленные фишки жгутов проводов, окисление контактов в них, переламывание проводов цепи или их повреждение в результате ремонта.

При помощи мультиметра в режиме вольтметра можно проверить наличие напряжения на различных участках электрической цепи и определить поврежденный участок. Для этого лучше всего использовать схему.

В первую очередь проверяем наличие напряжения на наконечнике красного провода в колодках задних фонарей чтобы понять неисправность в фонарях или цепи. После чего проверяем наличие напряжение на наконечнике бело-красного провода выключателя стоп-сигналов под педалью тормоза.

Примечания и дополнения

Перед проведением детальной диагностики неисправности стопов ВАЗ 2114, 2113 необходимо визуально осмотреть доступные участки цепи включения ламп стоп-сигналов и ее элементы, а так же вспомнить проводился ли какой-либо ремонт на автомобиле, так как зачастую решение проблемы оказывается на поверхности.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Не горят и не работают стоп-сигналы на ВАЗ-2112, почему?

Но причина может выглядеть просто: иногда лампы не включаются потому, что патрон не контачит с «массой». Схемы анализировать легко, а найти причину поломки трудно. Будем разбираться в деталях.

Если лампы не горят, её просто заменяют.

Штатный вариант схемы работы стоп-сигналов

Важно знать: на одной из клемм предохранителя напряжение присутствует всегда. Проверьте!

Пара слов о «реле исправности»

Самое большое реле в блокеВсе контакты реле пронумерованы. На клеммах блока проверяют напряжения:

– потенциал «массы»;
– напряжение «+12», но только после включения зажигания;
– «+12» по нажатию на педаль;
– клемма звонится, как отвод «массы».

Если на клемме «4» не вызванивается потенциал «0», значит, нити ламп перегорели или в проводке есть разрыв. Теперь рассмотрим другое: потенциал «массы» был обнаружен, но лампы не горят. Здесь появляются подозрения о коротком замыкании.

Включаем стоп-сигналы принудительно

Реле K1 успешно заменяется площадкой с перемычками. На рис. 1 как раз показана её схема.

Если же подобной площадки нет, можно временно замкнуть контакты 4-5. А сначала проверьте всё, о чём говорилось выше.

Как нужно и как нельзя проверять потенциал

Тест проводки на неработающих стоп-сигналах

Посмотрим на основную схему: у стоп-сигналов и у ламп заднего хода – общая шпилька «массы». Если контакт с этой шпилькой нарушен, то не будут включаться лампы заднего хода. Ну и стоп-сигналы – тоже.

Разъём подключения «внутренних» фонарейНа левом борту закреплён разъём, через который проводка идёт к пятой двери. В разъёме есть чёрный и красный провода. Проверьте напряжения на них. Чаще всего не звонится «масса» на чёрном проводе. Но может быть, нужно почистить сам разъём.

Обычно при обрыве «массы» задействуют ещё одну шпильку – ту, которая подключается к спирали обогрева стекла. Если не приходит «плюс» на красный провод, проверяем «лягушку». Тут всё просто:

Отключаем от концевика разъём с двумя проводами;
Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю;
Концевик снимается в сборе и проверяется омметром.

Кстати, одна из клемм разъёма получает напряжение «12 Вольт». Проверьте это!

Если все шаги не привели к результату, остаётся одно: обратиться к квалифицированному электрику. Желаем успеха.

Как снимается монтажный блок – все шаги на одном видео

Достоинства стоп-огней 2110

Распространенные неполадки со стоп-огнями

Причин может быть несколько:

перегоревший предохранитель;
неисправный датчик;
перетертый или перебитый провод питания.

Если лампа не загорается при подсоединении перед датчиком, то проблема, возможно, в проводах, идущих к датчику. Если до датчика лампа срабатывает, а после уже нет, то проблема заключается именно в этой детали. Также можно просто отсоединить вход и выход датчика и замкнуть «напрямую» с помощью медной проволоки, если после этих манипуляций лампочки в стоп-сигналах загорятся, значит, причина как раз в датчике.

Тест проводки на неработающих стоп-сигналах (проверка масса)

Разъём подключения «внутренних» фонарей

Обычно при обрыве «массы» задействуют ещё одну шпильку – ту, которая подключается к спирали обогрева стекла.

Если не приходит «плюс» на красный провод, проверяем «лягушку». Тут всё просто:

Отключаем от концевика разъём с двумя проводами;
Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю;

Демонтаж лягушки тормоза

Кстати, одна из клемм разъёма получает напряжение «12 Вольт». Проверьте это!

Если все шаги не привели к результату, остаётся одно: обратиться к квалифицированному электрику. Желаем успеха.

Источник: carfrance.ru

Не горят стоп сигналы на ваз 2111 причины

ПОЧЕМУ НЕ ГОРЯТ СТОП-СИГНАЛЫ?

Световая индикация торможения – один из важнейших сигналов, обозначающих действий водителя. А поэтому откладывать ремонт, если не горят стоп-сигналы, нельзя ни в коем случае. Если вы заметили неисправность в пути и у вас нет возможности устранить причину поломки, включите аварийную сигнализацию и двигайтесь на небольшой скорости до ближайшего СТО или подходящего для ремонта своими руками места.

ПРИНЦИП ПОИСКА

Для поиска неисправности в какой бы то ни было системе бортовой сети автомобиля следует применять метод последовательного исключения элементов. Суть в том, чтобы последовательно проверять электроприборы и участки цепи, исключая элементы из перечня причин, которые могли спровоцировать поломку. Для этого необходимо четко понимать устройство и принцип работы системы. При поиске неисправности двигаться необходимо от узлов, проверка которых требует меньше всего усилий, к самым сложным в диагностике элементам.

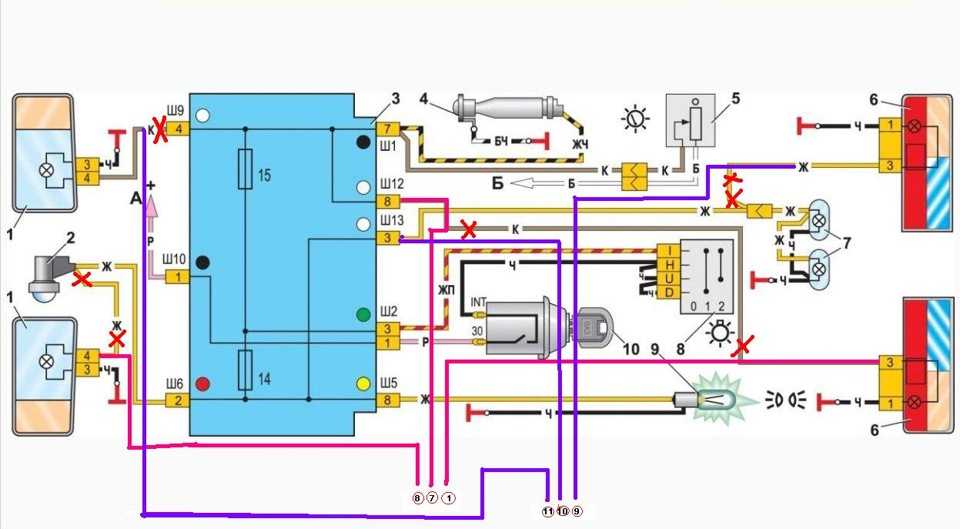

ЭЛЕКТРИЧЕСКАЯ СХЕМА

Сразу делаем акцент на том, что распиновка разъемов и цветовая маркировка проводов могут отличаться не только у разных моделей одного автопроизводителя, но и у одной модели разных годов выпуска. Перед началом поиска причины поломки вам необходимо найти электрическую схему конкретно для вашей модели автомобиля.

Рассматривать принцип работы стоп-сигналов и алгоритм поиска неисправности будем на примере схемы ВАЗ 2101-2102. На фото представлена общая схема освещения и световой сигнализации автомобиля. Нам необходимо выделить компоненты, участвующие в работе стоп-сигналов.

6 – монтажный блок предохранителей;
13 – концевик включения стоп-сигналов. Представляет собой нефиксируемую кнопку (возвращается в исходное положение после снятия усилия). Располагается непосредственно у педали тормоза. Когда педаль тормоза отпущена – контакты концевика разомкнуты, ток через него не проходит. Соответственно, при нажатии контакты замыкаются, обеспечивая протекание через лампы;
19 – лампы, загорающиеся при нажатии на педаль тормоза.

Схемы монтажного блока мы не имеем, но предварительно знаем, что тормозные огни работают только при включенном зажигании. От монтажного блока к концевику стоп-сигналов идет провод, на котором после включения зажигания постоянный +. Как только контакты концевика замыкаются, + идет к лампочкам стоп-сигналов, которые соединены параллельно. «Масса» у задних фонарей общая и представляет собой провод, прикрученный к кузову автомобиля.

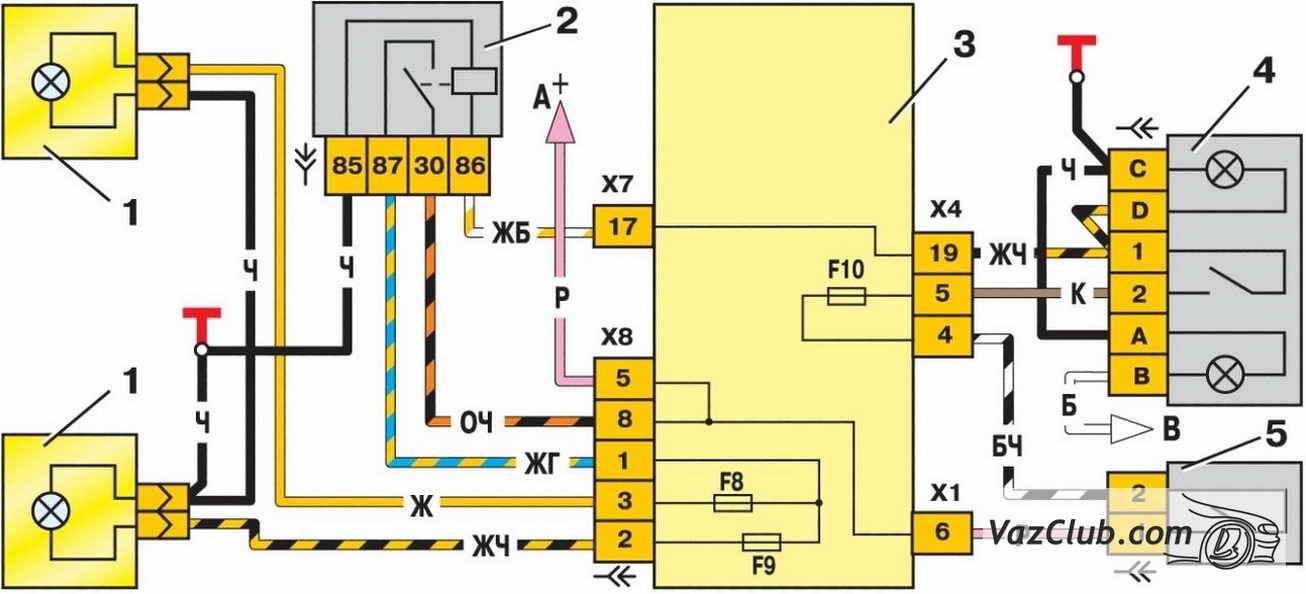

В представленной нами схеме элементы изображены максимально приближено к тому, как они выглядят в реальности. Не стоит пугаться, если к своему авто вы найдете только принципиальную схему с условными изображениями элементов. Принципиальная схема внешнего освещения для ВАЗ 2114, 2115:

3 – монтажный блок;
8 – лампы габаритного света и стоп-сигналов;
11 – концевик тормозных огней;
К4 – реле контроля исправности ламп стоп-сигнала и габаритных огней.

ЛОКАЛИЗАЦИЯ НЕИСПРАВНОСТИ

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;
плохой контакт в местах разъемов;
перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;
плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;
повреждение минусовой дорожки в плате плафона. От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате. Дорожка может разрушиться от попадания воды либо механического воздействия;
неисправность концевика стоп-сигналов, так называемой лягушки;
обрыв проводки, окисление контактов.

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТИ

Для обнаружения неисправности в электросети вам потребуется мультиметр либо контролька, которую можно изготовить своими руками. Ранее мы рассказывали, как пользоваться мультиметром, поэтому заострять внимание на этом не будем.

Последовательность поиска причины поломки:

проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто;
часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;

при обнаружении окислений на клеммах зачистите контакты механически либо используйте аэрозольный очиститель контактов.
включив предварительно зажигание и зафиксировав педаль тормоза в нажатом состоянии, проверьте, есть ли питание на плюсовом проводе, который идет от концевика к разъему задних фонарей. Если питание есть – неисправность в самих фонарях;
проверьте, приходит ли на концевик «плюс» от монтажного блока. Если + приходит, но при нажатии педали тормоза не появляется на втором выводе концевика, значит, проблема в «лягушке»;
при отсутствии + на выводе концевика исследуйте цепь до монтажного блока. Если провод цел и надежно закреплен в разъемах, значит, проблема в монтажном блоке.

Если, к примеру, на обоих выводах концевика при нажатии на педаль тормоза есть +, но он не приход к разъему фонарей, значит, необходимо искать место обрыва проводки. Проверить имеющуюся «лягушку» можно мультиметром. Имитируйте состояние нажатой педали тормоза, приставьте к выводам щупы, включив мультиметр в режим измерения сопротивления. Если между выводами отсутствует сопротивление – концевик неисправен. Если для диагностики вы демонтировали концевик педали тормоза, при монтаже правильно отрегулируйте его положение. Лампочки стоп-сигналов должны загораться при малейшем касании педали тормоза.

Рассмотренный нами принцип поиска подойдет для большинства автомобилей. Но, к примеру, в некоторых авто в работе стоп-сигналов участвует еще и реле, из-за которого также могут не гореть стопы. Именно поэтому начинать всегда необходимо с чтения электросхемы.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Основные причины

Практически все проблемы, имеющие отношение к автомобильной электрике, решаются примерно одним путем. Нужно искать потенциальную или вероятную причину неисправностей в самом проблемном объекте, либо разбираться в системе, отвечающей за подачу питания.

Точно так же обстоят дела с устройствами, которые называются стоп-сигналом. Если они перестали работать, тогда следует искать причину в одном из следующих пунктов:

Возникли проблемы с плавкими предохранителем. Он окислился или полностью вышел из строя;
Есть неисправности в самих лампах или одной лампе, в зависимости от того, сколько стопов не работает;
Причина кроется в механизме, ответственном за включение предупредительного сигнала при нажатии тормоза;
В гнезде, куда устанавливается лампочка стопа, окислились контакты;
Появились более серьезные проблемы, связанные с повреждением проводки.

Опираясь на озвученные причины, почему могут перестать работать стопы, можно сделать вполне объективный вывод. Действительно серьезная неисправность касается лишь износа или повреждения электропроводки. Решать такую задачу своими руками не всегда правильно.

Когда отказывают задние стопы (левый и правый), либо дополнительный центральный повторитель стоп-сигнала, не спешите искать автоэлектрика и предлагать ему деньги за устранение неполадок.

Есть высокая вероятность того, что вы сумеете все сделать собственными силами. Вам потребуется лишь стандартный набор инструментов для автомобилиста, а также осознания того, как вообще устроена светотехника конкретно в вашем транспортном средстве. Начните с наиболее вероятных и достаточно простых в плане решения возможных неисправностей. Только если окажется, что дело в плохой или поврежденной электропроводке, тогда есть смысл посетить хороший автосервис. Такие задачи лучше поручить опытным мастерам. Из основных составляющих для самостоятельного восстановления работоспособности стоп сигналов вам понадобится запасная исправная лампа, контролька или мультиметр, а также подходящие инструменты.

Не лишним будет изучить руководство по эксплуатации и понять, как добраться на вашей машине до стопов.

Предохранитель

Первое, с чего стоит начать, это с поиска монтажного блока, в котором располагается ответственный за стоп-сигнал плавкий предохранитель.

Причем у каждой машины своя электросхема и особенности расположения предохранителей.

Они могут существенно отличаться в зависимости от транспортного средства, такого как:

ВАЗ 2110;
ВАЗ 2107;
Тойота Рав 4;
Форд Фьюжн;
ВАЗ 2114;
ВАЗ 2115;
Форд Фокус;
Шевроле Лачетти;
Лада Гранта;
Хендай Акцент;
Рено Логан;
Хендай Солярис и пр.

Сгоревший предохранитель довольно часто становится причиной отказа ряда оборудования, включая световые прибору. Предохранители проверяют визуально и с помощью мультиметра.

Но есть простой и действенный способ проверки, занимающий минимум времени. Для этого запустите двигатель и зажмите кнопку клаксона. Это подходит не для всех моделей авто, но на множестве ТС за звуковой сигнал и стопы часто отвечает один и тот же предохранитель.

Если дело не в нем, продолжаем поиски дальше.

Тормозные лампы и их патроны

Далее стоит переключиться уже на сами фонари стоп-сигналов. В большинстве машин, чтобы получить доступ к стопам, открывается багажный отсек, снимается плафон задней оптики, после чего уже можно добраться до самих стопов.

Но на разных марках и моделях процесс демонтажа может отличаться. Тут отталкивайтесь конкретно от своей машины, при необходимости ищите подсказку в руководстве по эксплуатации. Есть примеры машин, где до стоп-сигнала можно добраться вообще без демонтажа задней оптики. Перед вами пока стоит одна основная задача. Заключается она в получении физического доступа к неисправному устройству, лампе и патрону, в котором она находится. Пытаться определить неполадку на глаз может далеко не каждый. Тут лучше пойти иным путем.

Оптимальным решением будет использование новых аналогичных ламп вместо потенциально неисправных. Потому лампочку придется купить заранее и вкрутить ее. Если вам не удалось найти лампу аналогичного размера, используйте габарит или повторитель поворотных сигналов. Убедитесь сначала, что эти условные контрольки работают.

Когда после установки новых ламп все заработало, вы нашли причину. Можно уверенно покупать новые подходящие лампы для стопов, менять старые и собирать узел в обратной последовательности.

Крайне важно учесть одну особенность. Некоторые современные автомобили имеют такой принцип работы стоп-сигналов, при котором в момент выхода одного автомобильного стоп-сигнала из строя по той или иной причине, автоматически прекращает функционировать второй. То есть иногда проверка одной лампы не дает результат, поскольку фактически шансы 50 на 50 заменить именно сгоревшую лампу, а не ту, которая просто в тандеме отключилась.

Если замена лампочек ничего не дала, проверьте сами патроны. Бывает так, что они окисляются, от этого нарушается контакт, и устройство не включается, хотя подача питания на него идет. Также убедитесь в соединении патрона с автомобильной электропроводкой. При необходимости контакты отключаются, зачищаются с помощью мелкозернистой наждачной бумаги, после чего возвращаются на место. Еще в ходе такой процедуры рекомендуется после зачистки нанести на контакты специальную смазку.

Еще один момент. При проверке патронов также стоит взять новые лампочки. Случается так, что из-за окисления патрона выходит из строя сам осветительный прибор. То есть фактически возникает 2 неисправности одновременно.

Проблемы со включателем

Стоп-сигнал на машине загорается в тот момент, когда автомобилист выжимает педаль тормоза ногой, сидя за рулем. При таком нажатии усилие передается на специальный механизм. В народе он получил название лягушка. Он же концевик и он же классический включатель тормозных фонарей.

Есть 3 основные причины, почему лягушка или концевик может не работать:

окислились контакты;
появился нагар;
образовалась коррозия.

Несмотря на несколько разные процессы, суть неисправности одна и та же. Устранить ее можно путем зачистки лягушки, либо же за счет замены включателя стопов.

Если же ни один из вариантов не подходит, высока вероятность того, что проблема заключается в повреждении электропроводки транспортного средства. Тут уже сами решайте, пытаться решить вопрос своими силами, либо обратиться за помощью к квалифицированным специалистам.

Учитывая сложность электросхем современных автомобилей, более правильным решением будет визит к проверенному автоэлектрику. Но окончательный выбор за вами.

Спасибо всем за внимание! Обязательно подписывайтесь, оставляйте комментарии, задавайте вопросы и приглашайте к нам своих друзей!

(Пока оценок нет)

Не горит стоп сигнал, на ВАЗ 2110

Сообщений: 308 Из: НаШа ЧуВаШа

Нормально делай, нормально будет!

Тише едешь — дальше будешь, от того места куда едешь.

Сообщений: 14 628

SaNeK ReSpEcT

, Замени выключатель стоп-сигнала

Сообщение отредактировал Aleks_N

— Apr 15 2009, 19:49

Сообщений: 308 Из: НаШа ЧуВаШа

Нормально делай, нормально будет!

Тише едешь — дальше будешь, от того места куда едешь.

Сообщений: 688 Из: cbx, ЮЗР

Сообщений: 308 Из: НаШа ЧуВаШа

На стоп сигнал идет отдельный предохранитель? габариты то горят. все горит только соп сигнал не горит, причем ниодин

Сообщение отредактировал SaNeK ReSpEcT

— Apr 15 2009, 20:25

Нормально делай, нормально будет!

Тише едешь — дальше будешь, от того места куда едешь.

1) От блока предохранителей идет широкий жгут по левой стороне кузова вдоль машины, проверьте разъем жгута под обшивкой багажника с правой стороны около задней арки(если смотреть на машину сзади) там идет общий разъем на все задние фонари и другие устройства — может банальный «неконтакт», либо окисление, либо просто не контакта, либо из-за того что коротит что-то и нагревается. 2) Вольтметром замерьте напряжение которое идет на задние фонари — подсоединятесь прямо на разъем который подходит к фонарю. 3) Банально замкните два контакта на лягушке — если их замкнуть между собой, должны загореться фонари стоп сигнала таким образом можно выявить недочеты лягушки, но нельзя замыкать провода для лягушки на массу!

На десятом семействе глюки частые из-за доп сигналов на спойлере бывают когда спойлер устанавливают — провода прижимают к корпусу и они коротят, также глюки бывают при установке подкрылок задевают провода.

На ВАЗ 2110 есть предохранитель F17 (7,5 A), который отвечает за стоп-сигнал

, лампочки освещения салона, индивидуальной подсветки, подсветки выключателя зажигания, маршрутный компьютер — все в одном «флаконе» вот схема ваз 2110 https://cxem.net/avto/electronics/4-68-2.jpg Удачи с ремонтом.

Сообщение отредактировал Julien

— Apr 15 2009, 21:07

Другие причины неисправности стоп-сигналов

Иногда причиной, почему не горит стоп-сигнал на автомобиле, бывает сбой в работе электроники. В этом случае машину лучше отвезти на станцию техобслуживания.

Встречаются также исключения, например, когда попадается бракованная лампочка. Кроме того, лампы могут перегореть вследствие естественного износа. В этих случаях проблема решается путем простой их замены.

Не стоит забывать о том, что обращаться нужно только в проверенные мастерские. Зачастую вмешательство неквалифицированных работников приводит к появлению дополнительных неисправностей.

Не горят задние стоп сигналы ваз 2110

Достоинства стоп-огней ВАЗ-2110

Почему не горят стоп-сигналы на ваз 2109? простые поломки и простые решения

Плюс к стоп сигналам поступает с вывода 30 генератора на колодку Х8 (Ш8) (крайняя левая в моторном отсеке, розовые провода) в монтажный блок. Далее через предохранитель (№6, F3) в блоке на колодку Х4 (Ш4) внутри салона на белый провод, идущий на датчик стоп-сигналов. То есть на датчик ток подается через белый провод. Далее с датчика по красному проводу в колодку Ш2 (Х2) (вторая справа внутри салона) и через монтажный блок на колодку Ш9 (Х9)(большая поперечная в салоне) на красный провод идущий через весь салон на колодку задней левой, а потом и задней правой фары.

Минус — черные провода выходящие из колодок на блок-фары. Крепление к кузову рядом с задними фонарями.

«Масса» заднего фонаря автомобилей ВАЗ 2108, 2109, 21099 — если контакт плохой стопы не работают

Проверить наличие тока в элементах цепи можно при помощи контрольной лампы — подключая ее одним концом к выводам, а другим концом к массе. Либо подавая ток отдельным проводом с плюса АКБ на элементы электрической цепи.

Подробнее про поиск «обрыва» в электрических цепях: «Как найти обрыв в электропроводке автомобиля».

Не горят стоп-сигналы: почему и как найти причину

Принцип поиска

Для поиска неисправности в какой бы то ни было системе бортовой сети автомобиля следует применять метод последовательного исключения элементов.

Суть в том, чтобы последовательно проверять электроприборы и участки цепи, исключая элементы из перечня причин, которые могли спровоцировать поломку. Для этого необходимо четко понимать устройство и принцип работы системы.

При поиске неисправности двигаться необходимо от узлов, проверка которых требует меньше всего усилий, к самым сложным в диагностике элементам.

Электрическая схема

6 – монтажный блок предохранителей;
13 – концевик включения стоп-сигналов. Представляет собой нефиксируемую кнопку (возвращается в исходное положение после снятия усилия). Располагается непосредственно у педали тормоза. Когда педаль тормоза отпущена – контакты концевика разомкнуты, ток через него не проходит. Соответственно, при нажатии контакты замыкаются, обеспечивая протекание через лампы;
19 – лампы, загорающиеся при нажатии на педаль тормоза.

3 – монтажный блок;
8 – лампы габаритного света и стоп-сигналов;
11 – концевик тормозных огней;
К4 – реле контроля исправности ламп стоп-сигнала и габаритных огней.

Локализация неисправности

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;
плохой контакт в местах разъемов;
перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;
плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;
повреждение минусовой дорожки в плате плафона. От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате. Дорожка может разрушиться от попадания воды либо механического воздействия;
неисправность концевика стоп-сигналов, так называемой лягушки;
обрыв проводки, окисление контактов.

Последовательность поиска причины поломки:

проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто; часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;
при обнаружении окислений на клеммах зачистите контакты механически либо используйте аэрозольный очиститель контактов.
включив предварительно зажигание и зафиксировав педаль тормоза в нажатом состоянии, проверьте, есть ли питание на плюсовом проводе, который идет от концевика к разъему задних фонарей. Если питание есть – неисправность в самих фонарях;
проверьте, приходит ли на концевик «плюс» от монтажного блока. Если + приходит, но при нажатии педали тормоза не появляется на втором выводе концевика, значит, проблема в «лягушке»;
при отсутствии + на выводе концевика исследуйте цепь до монтажного блока. Если провод цел и надежно закреплен в разъемах, значит, проблема в монтажном блоке.

ЭТО ИНТЕРЕСНО: Митсубиси лансер 10 не заводится

Если для диагностики вы демонтировали концевик педали тормоза, при монтаже правильно отрегулируйте его положение. Лампочки стоп-сигналов должны загораться при малейшем касании педали тормоза. Рассмотренный нами принцип поиска подойдет для большинства автомобилей. Но, к примеру, в некоторых авто в работе стоп-сигналов участвует еще и реле, из-за которого также могут не гореть стопы.

Именно поэтому начинать всегда необходимо с чтения электросхемы.

Источник: https://AutoLirika.ru/remont/ne-goryat-stop-signaly. html

Экскурс в историю

В начале прошлого века первые серийные автомобили имели довольно простую тормозную систему: тормоза имели только задние колеса. С появлением транспорта, все колеса которого имели тормоза, ситуация на дорогах сильно изменилась. Авто с более совершенной тормозной системой имели очень малый по тогдашним меркам тормозной путь . Прибавьте к этому и то, что общее число автомобилей резко возросло, и представьте: как водители могут сигнализировать друг другу о том, что они совершают тормозной маневр? Решение оказалось довольно простым: оснастить весь транспорт стоп-сигналами, которые загорались в тот момент, когда автомобиль начинал сбрасывать скорость. Такие сигналы позволяли другим участникам движения быстро определить, кто начал торможение.

Возможные неисправности стоп-сигналов и их устранение

Относительно неисправностей, связанных с оптикой, можно сказать, что самая популярная проблема — отходят контакты в плате. Чтобы избежать таких проблем, многие автолюбители меняют платы на патроны. Плата в фонарях перегорает с регулярной периодичностью, но выходом из положения может стать модернизация.

Замена происходит без особых осложнений: плату вынуть, на их месте сделать подходящее отверстие для патронов. Затем от общей массы провести контакты. При работе нужно быть осторожным, чтобы не перегорели предохранители. После этого проблем с фарами быть не должно.

Фотогалерея «Замена платы на патроны»

Для более успешной доработки задних фонарей ВАЗ 2115 можно взглянуть на фотографии, предоставленные ниже.

Процесс замены

Задние фары прикрепляются к кузову авто ВАЗ 21099, 2108 или 2109 при помощи 4 гаек. Для демонтажа системы освещения вам понадобится:

Алгоритм работы таков:

Чтобы добраться до гаек, снимите багажную обшивку модели 21099 в соответствующем месте (если обшивка установлена).
Отсоедините штекер питания, который прикрепляется к плате.
Отворачивайте 4 гайки при помощи ключа.
При откручивании последней гайки держите заднюю фару снаружи, чтобы предотвратить ее падение и разбивание.
После демонтажа всех 4 гаек вынимайте фонарь.

Не забывайте при установке новой фары сзади модели 21099 подсоединить проводку на «массу», которая крепится к одной из шпилек.

Отправить ответ

4 Комментарий на «Задние фонари на Ваз 2108, 2109, 21099»

У меня не работают задние фары на моей «девятке» — подскажите, в чём может быть проблема?

Самое очевидное – лампы проверь, возможно, они тупо перегорели? Если целы, затык может быть ещё в предохранителях F10 и F11 – их тоже было бы хорошо протестить.

Лампочки просмотрел – целы, я с самого начал догадался их протестировать, здесь всё чисто. Предохранители по вашему совету тоже проверил – с ними всё в порядке, ничего подозрительного. Какие ещё идеи?

Основные причины

Возникли проблемы с плавкими предохранителем. Он окислился или полностью вышел из строя;
Есть неисправности в самих лампах или одной лампе, в зависимости от того, сколько стопов не работает;
Причина кроется в механизме, ответственном за включение предупредительного сигнала при нажатии тормоза;
В гнезде, куда устанавливается лампочка стопа, окислились контакты;
Появились более серьезные проблемы, связанные с повреждением проводки.

Не лишним будет изучить руководство по эксплуатации и понять, как добраться на вашей машине до стопов.

Предохранитель

Причем у каждой машины своя электросхема и особенности расположения предохранителей.

Они могут существенно отличаться в зависимости от транспортного средства, такого как:

Самодельный прицеп из задней части кузова легкового автомобиля

Рубрика: Легковые прицепы

ВАЗ 2110;
ВАЗ 2107;
Тойота Рав 4;
Форд Фьюжн;
ВАЗ 2114;
ВАЗ 2115;
Форд Фокус;
Шевроле Лачетти;
Лада Гранта;
Хендай Акцент;
Рено Логан;
Хендай Солярис и пр.

Простые случаи

Главное – вовремя заметить, что стопы отказали, до того, как приключится авария. Наиболее вероятными и, можно сказать, бытовыми будут следующие причины.

Перегорание лампочки
. Простой осмотр результатов не даст, внешне она может казаться работоспособной. Берется новая, точно работающая лампа и вкручивается вместо проблемной. Загорелась – причина найдена;
Окисление контактов непосредственно в патронах. Обнаруживается визуально. Для зачищения лампочка вращается в патроне несколько раз – слой сбивается, стопы загораются. Для гарантии можно выкрутить лампы и пройтись по контактам мелкой наждачкой. В отдельных случаях выявляется безнадежное повреждение контактов; в этом случае потребуется замена самого патрона;

Окисление контактов
в проводной колодке, которая надевается на выводы платы (дорожки) блок-фары. Действия аналогичны пункту 2, только проделываются с колодкой: она 3-4 раза снимается и снова надевается. Или контакты зачищаются вручную;
Перегоревшие дорожки
. Видны при визуальном обследовании. Выходов 2: купить новую плату и заменить пострадавшую или реставрировать имеющуюся путем напаивания проводка соответствующей толщины на ущербную дорожку;
Вышел из строя датчик стоп-сигналов (так называемая «лягушка»). В ВАЗ 2109 он находится под тормозной педалью. Для проверки снимаются оба провода с ДСС и закорачиваются напрямую обрезком проволоки. Если при этом стопы заработали, значит, отправляемся в автомагазин за новым датчиком. Если ответной реакции нет, ищем причину дальше. О во всей системе является наиболее уязвимой точкой (кроме, может быть, лампочек). Многие ВАЗовладельцы начинают поиски причины неработающих стоп-сигналов именно с нее.

Почему не работают стопы ВАЗ 21099?

Достаточно часто есть возможность услышать о проблемной ситуации, когда в автомобильном средстве ВАЗ 21099 не работают стопы. Это нельзя назвать мелкой неприятностью, так как водитель с помощью устройства может сигнализировать движущимся автомобилям, что он тормозит. Авто предупреждаются, а также снижают скорость.

Если дефект не устранить, при ДТП компенсируете ремонт участников аварии. Владельцы станут в результате проверки пострадавшей стороной. Такого рода ДТП имеется возможность встретить часто.

Когда не работают стоп сигналы, причин существует огромное множество. Это как самый тривиальный случай, так и самый вдумчивый. О том, как правильно выявить неисправность, устранить ее, стоит прочитать в интернете. Вы сможете тогда узнать, когда ваш автомобиль работает правильно. Информация станет актуальной для многих водителей.

Что делать если не горит панель приборов на ВАЗ 2109

Всем доброго времени суток и хорошего настроения! Наверняка многие из водителей сталкивались с ситуацией когда не горят стоп сигналы. Некоторым может показаться, что ничего серьезного и опасного в этом нет, и якобы без проблем можно и дальше эксплуатировать авто с такой неисправностью. Это заблуждение.
Работа всей светотехники на машине играет огромную роль. Это распространяется не только на головной свет, но и на сигнальные фонари. Не так давно мы уже обсуждали вопрос регулировки ближнего света. Но сейчас вопрос более серьезный, поскольку он касается неисправности светового оборудования.

Помимо вероятности спровоцировать ДТП, неисправные стопы также влекут за собой наложение денежного штрафа со стороны сотрудников ГИБДД. Главный упор стоит делать на личную безопасность.

Проблему рекомендуется решать сразу, как только она была замечена. Если в случае отказа в работе звукового сигнала порой бывает сложно самому справиться с ремонтом, тут чаще всего удается обойтись без вмешательства специалистов и оплаты услуг сотрудникам автосервиса.

Дефекты электрики

Когда неисправна работа стоп сигналов, нужно подумать на электрику. Чинить поломки в системе не любят автомобилисты, но, когда ситуация уже произошла, нужно заняться проводами. Из самых главных процедур следует отметить:

Предохранитель. Часто перегорает предохранитель стоп сигналов. Монтажный блок обычно встраивается за капотом у руля. Перегоревший элемент заменяется, а если целый, возвращается обратно.
Проверяется цепь в транспортном средстве. Провода должны проходить визуальный осмотр. Нужно детально посмотреть на соединение, контакты. Начинается процедура с плюса, переходит на монтажный блок. Только после прозвона по одной из схем мастер возвращается к минусу. При правильном проведении процедуры, свет вернётся. Дабы произвести работу правильно, нужно узнать схему стоп сигналов на ВАЗ 21099.
Проводится проверка тормозов для установления правильности хода произведенных работ. Процедура идет при помощи контрольной лампы, которая выходом подсоединяется к текущим элементам, а вторым замыкает. Можно кинуть провод на аккумуляторный плюс. Проводки должны заменяться, контакты защищаться, если не горят стоп сигналы на инжекторе.

Необходимо подумать, что причиной выхода из строя могут служить сразу несколько поломок. Это выявляется постепенно и может на долгий период продлить ремонтные процессы. А когда нет нужных знаний, то процедура проходит еще хуже.

После проведённого, когда система не работает, нужно посмотреть на монтажный блок предохранителей. Проверяется он полностью, потому что неизвестно, в каком месте датчик покажет неисправность. Если Вы самостоятельно можете устранить все проблемы с электрикой, то нужно работать.

Если же Вы не уверены в своих силах, то лучше отправиться на станцию техобслуживания. Это позволит не беспокоиться ни о чём и провести процедуру качественно и с необходимой скоростью. Ведь очень часто, когда Вы доверяете профессионалам, то тратите меньше средств на восстановление. Продумывайте все операции и следите за состоянием автомобиля.

Электрика

С ней возиться любят не все, но если простые причины уже исключены, придется заняться проводами.

Начинаем с предохранителя
. Монтажный блок с ними встроен под капотом со стороны руля. Если у вас стоит блок 17.3722, вам нужен предохранитель №6, если 2114 – F3. Перегоревший меняем, целый возвращаем назад;
Проверка цепи
. Просматриваем все провода, контакты и соединения. Начинаем с плюса. С генератора на стоп сигналы идет вывод 30, промежуточное звено – колодка Ш8. Она самая крайняя слева в двигательном отсеке, провода розового цвета. Затем идет монтажный блок. Предохранитель мы уже прозвонили, так что обращаем внимание на колодку Ш4 и белый провод, который ведет к датчику стоп-сигналов. Нет разрывов – следуем по красному проводу к колодке Ш2, сквозь монтажный блок и на колодку Ш9. Если и здесь все в порядке, проверяем красный провод, протянутый через весь салон к неработающей задней фаре. После прозвона плюса обращаемся к минусу. Они представлены черными проводами, исходящими из колодок к блок-фарам;
Проверка ведется контрольной лампой, подсоединяемой одним выходом к текущим выводам, а вторым замыкая ее на массу. Или же можно кинуть длинный провод на плюс аккумулятора. Все перебитые проводки заменяются, контакты зачищаются и подтягиваются. Если после всех проделанных манипуляций по-прежнему не горят стоп-сигналы на ВАЗ 2109, значит, вы имеете серьезные проблемы с монтажным блоком предохранителей. Проверять его придется полностью, от и до, поскольку неизвестно, в каком месте случился пробой.

Полезные рекомендации

Схема проводки ваз 2109 необходима и без всяких намерений внесения изменений в устройство автомобиля, ведь в процессе эксплуатации проводка подвергается:

Температурному воздействию – как климатическим сменам, так и ежедневным циклам нагреву и остыванию;
Механическим нагрузкам – проводка проходит по всему кузову автомобиля, подвергаясь воздействию узлов и механизмов, пассажиров и перевозимых грузов

Соответственно, от владельца требуется профилактический осмотр штатной проводки с целью выявления нарушений изоляции и механических повреждений. Своевременное обнаружение неисправности позволит оперативно исправить и предотвратить более существенные отказы в работе электронных устройств автомобиля.

Выводы: надеемся, что освещенные в данной статье вопросы уберегут вас от необдуманного вмешательства в электросхему автомобиля. А если и потребуется осуществить замену штатной проводки, то вы сделаете это в соответствии с рекомендациями завода-изготовителя.

Не работают стоп сигналы ваз 2115 причины

Замена

Внизу водительского сидения, под панелью приборов, открутите 5 крестообразных винтов

Используйте отвертку, чтобы открутить этот пластиковый держатель из-под панели.

Поверните пластмассовый винт крестообразную 90 градусов против часовой стрелки и снимите крышку вентиляции

Когда панель опустится, выжмите чем нибудь педаль тормоза

Отключите оба разъема выключателя стоп-сигнала

Нажмите на защелку, поверните переключатель на 90 градусов по часовой стрелке и вытащите его

После установки нового выключателя стоп-сигнала освободите педаль тормоза и в случае необходимости отрегулируйте зазор между педалью и выключателем. Это можно сделать с помощью щупа выставления зазоров, мелочи или кончика плоской отвертки.

Как зарегистрировать изменения?

Алгоритм действий, которые необходимо предпринять для официальной регистрации изменений, включает следующие этапы:

Получение разрешения на изменение числа сигналов торможения в ГИБДД (велика вероятность получить отказ).
Прохождение независимой техэкспертизы в специализированной организации на предмет допустимости изменений конструкции данного авто.
Установка стоп-сигналов в аккредитованной мастерской, которая выдает подтверждающие документы (декларацию, акт о проведенных работах).
Прохождение экспертизы на соответствие внесенных изменений закону.
Прохождение государственного технического осмотра.
Посещение ГИБДД и предоставление автомобиля сотруднику для проведения осмотра.
При положительном исходе – получение нового СОР, где будут прописаны изменения конструкции.

Разумеется, для того, чтобы не получить отказ еще на первом этапе, собственнику транспортного средства необходимо соблюсти требования, прописанные в ГОСТе, ПДД и Техрегламенте.

Принцип работы стоп-сигнала

Стоп-сигналы расположены сзади автомобиля. Фонари красного цвета. Они автоматически загораются, если водитель тормозит. Когда водитель убирает ногу с педали тормоза, они так же автоматически отключаются. Наличие стопов обязательно для транспортных средств.

Фонари должны быть расположены симметрично и гореть ярче габаритных огней. Устанавливаются стоп-сигналы по бокам, на заднее стекло, в центре выше линии боковых стопов.

Основные и дополнительные тормозные фонари могут представлять собой одиночную лампу, неоновую трубку или набор светодиодных лампочек. Автолюбителя дополнительно оборудуют машину повторителем стоп-сигнала. Задний стоп-сигнал может еще выполнять функцию противотуманки. Можно установить стоп-сигнал формула 1 (автор видео — Михаил Ермолаев).

Самый простой стоп-сигнал включает в себя прерыватель (выключатель) и фонарь. Выключатель стоп-сигнала часто называют еще лягушкой. В пластиковом корпусе прерывателя расположены две клеммы, шток и пружина. Устанавливается данное устройство на педаль тормоза.

Когда водитель нажимает на педаль шток входит в корпус прерывателя, контакт замыкается и загорается лампочка. Как только водитель убирает ногу с педали тормоза, пружина выталкивает шток, контакты размыкаются и лампочка тухнет.

Светодиодные стопы состоят из микросхемы и датчика, который в этом случае является лягушкой, он посылает сигнал, когда водитель нажимает на тормоз. Как и в случае одиночной лампы, лягушка установлена под педалью тормоза.

причины, что делать и как устранить неисправность

Световые устройства крайне важны на автомобилях, и касается это не только фар головного освещения, но и сигнальных фонарей. Указатели поворота, габаритные огни, стоп-сигналы – все это помогает окружающим водителям лучше различать очертания машины и предугадывать маневры водителя. Когда на автомобиле не работают стоп-сигналы – это может привести не только к столкновению, но и к штрафу, если неисправность будет замечена сотрудниками ГИБДД. Лучше устранить данную проблему сразу после того как она возникла, к тому же, чаще всего причины по которым не горят стоп-сигналы довольно банальны, и неисправность легко можно исправить без обращения в сервисный центр.

Почему не горят стоп-сигналы

Практически любая проблема с электроникой в автомобиле решается идентично. Нужно искать проблему либо в самом устройстве, которое неисправно, либо в системе подачи питания на него. Подобным образом обстоят дела и с основными причинами поломки стоп-сигналов. Если они не горят, виной тому может быть одна (или сразу несколько) из следующих причин:

Проблема с предохранителем на стоп-сигнал: его окисление или выход из строя;
Неисправность лампы (ламп) установленной в стоп-сигнале;
Проблема с механизмом включения стоп-сигнала при давлении на педаль торможения;
Окислившиеся контакты в гнезде для установки лампы стоп-сигнала;
Повреждение электропроводки.

В современных автомобилях установлены десятки электронных устройств, и изношенный, порванный или неудачно зажатый провод электропроводки может привести к отключению стоп-сигналов. Если ни один из способов устранения проблемы, приведенный ниже, не помогут устранить неисправность, вероятнее всего дело в проводке. В такой ситуации потребуется отыскать подробный план электропроводки автомобиля и проверить тестером наличие напряжения на участках, а после нахождения проблемы спаять или заменить провода.

Но не спешите идти за тестером, чаще всего стоп-сигналы не горят из-за куда более приземленных неисправностей, речь об устранении которых пойдет ниже.

Проверка тормозных ламп и «патронов» стоп-сигналов

Целесообразно начать поиск неисправности стоп-сигналов с проверки ламп. Для этого необходимо открыть багажник и снять задние фары, после чего можно будет добраться до стоп-сигналов. В зависимости от марки и модели автомобиля, будет варьироваться способ демонтажа задних фар, а на некоторых машинах и вовсе добраться до стоп-сигналов можно без данной процедуры.

Самым надежным способом проверить, заключается ли причина неисправности в перегорании ламп или окислении контактов в гнезде для их установки, является замена их на новые. Определить «на глаз» выгорели лампы или нет можно далеко не всегда, поэтому лучше заранее обзавестись новыми светоизлучающими приборами и установить их. Если вышло так, что новых экземпляров требуемого размера не нашлось, можно снять рабочие лампы с повторителей поворота, габаритных огней или из других световых приборов автомобиля. Опробуйте их, и если проблема решится, значит, достаточно купить новые лампы и произвести их замену, чтобы вновь стоп-сигналы стали работать в прежнем режиме.

Важно: Некоторые модели автомобилей устроены так, что при выходе из строя одного стоп-сигнала, второй отключается автоматически. Соответственно, при проверке лучше вкрутить лампы в оба стоп-сигнала, чтобы наверняка убедиться, что проблема не связана с их неисправностью.

Когда замена ламп не позволила устранить неисправность, необходимо убедиться, что отсутствует окисление «патронов» стоп-сигналов.

Также проверьте, что «патроны» соединены с проводкой автомобиля. Если имеются сомнения в этом, можно отсоединить контакты проводки, зачистить их при помощи мелкозернистой наждачной бумагой, смазать электропроводящей смазкой и вновь соединить.

Обратите внимание: Для проверки патронов после выполнения вышеуказанных манипуляций, используйте новые (снятые с других световых устройств) лампы, поскольку не исключено, что установленные ранее световые приборы пришли в негодность одновременно с повреждением контактов.

Проблема с предохранителем на стоп-сигналы

В электрической цепи автомобиля неисправность часто возникает по вине предохранителей, которые могут выйти из строя. Существует несколько способов, как проверить предохранители в машине, в том числе визуально или при помощи мультиметра. При этом имеется один «бытовой» способ диагностики предохранителя стоп-сигналов.

Убедиться в том, что стоп-сигналы не горят из-за выхода из строя предохранителя можно довольно просто. Для этого достаточно завести автомобиль и нажать на клаксон. Если звук раздался, значит, предохранитель в порядке, и неисправность стоп-сигнала связана с другой причиной. Если звука нет, необходимо определить по схеме блока предохранителей, какой из них отвечает за стоп-сигналы и клаксон, а после его заменить.

Обратите внимание: Подобный способ проверки подходит не всем моделям автомобилей. На некоторых машинах за стоп-сигналы и клаксон отвечают разные предохранители, и при выходе из строя одного из них, другой продолжит исправно работать.

Неисправность включателя стоп-сигнала

Когда водитель жмет на педаль тормоза, усилие передается на механизм, который принято называть «лягушкой» или концевиком, он же является включателем тормозных огней. При нажатии на него загораются стоп-сигналы, соответственно, если он по некоторым причинам перестал работать, тормозные огни включаться не будут.

Всего можно выделить 2 основные причины, по которым выходит из строя концевик:

Окисление контактов;
Образование нагара и коррозии.

Как можно видеть, неисправности довольно похожие, и устраняются они одинаково – зачисткой «лягушки» или ее заменой.

Чтобы демонтировать включатель стоп-сигнала потребуется снять педали. Далее его легко обнаружить под тормозной педалью, а демонтаж концевика производится простым поворотом против часовой стрелки на 90 градусов. Когда «лягушка» будет демонтирована, отсоедините от нее провода и попробуйте их замкнуть «вручную». Если в результате данных манипуляций загорается стоп-сигнал, значит, необходима замена или ремонт включателя стоп-сигнала.

Если вы решили возиться с концевиком, его ремонт производится довольно просто. Достаточно разобраться устройство, прочистить жидкостью на основе спирта все контакты и далее смазать их электропроводящей смазкой. После этого «лягушку» можно собирать, устанавливать и тестировать.

Важно: Обратите внимание, если на вашем автомобиле постоянно горят стоп-сигналы, высока вероятность, что проблема также связана с концевиком. Способ устранения неисправности в данной ситуации ничем не отличается от варианта, приведенного выше.

Загрузка…

okeydrive.ru

Возможные неисправности: признаки и причины

Если не горят стопы, причина может быть в следующем:

плохие контакты;
повреждение проводки, расположенной в гофре между дверью и кузовом;
перегоревшие осветительные элементы.

Бывает ситуация, когда тормозные фонари горят постоянно, если включены габаритные огни. При этом передние фары могут и не гореть. Если они выключены, дополнительные осветительные приборы работают в штатном режиме.

В этой ситуации возможно:

закоротили контакты габаритных огней и стопов;
отсутствует масса на габаритах;
неисправна двухконтактная лампа;
цепь замкнулась, а размыкания не произошло.

Если габариты и стоп-сигналы горят, а зажигание выключено, то необходимо проверить, нет ли замыкания плафонов на корпус. Причина может быть в некачественном контакте минусового провода с массой.

почему и как найти причину

Принцип поиска

Электрическая схема

Сразу делаем акцент на том, что распиновка разъемов и цветовая маркировка проводов могут отличаться не только у разных моделей одного автопроизводителя, но и у одной модели разных годов выпуска. Перед началом поиска причины поломки вам необходимо найти электрическую схему конкретно для вашей модели автомобиля.

6 – монтажный блок предохранителей;
13 – концевик включения стоп-сигналов. Представляет собой нефиксируемую кнопку (возвращается в исходное положение после снятия усилия). Располагается непосредственно у педали тормоза. Когда педаль тормоза отпущена – контакты концевика разомкнуты, ток через него не проходит. Соответственно, при нажатии контакты замыкаются, обеспечивая протекание через лампы;
19 – лампы, загорающиеся при нажатии на педаль тормоза.

3 – монтажный блок;
8 – лампы габаритного света и стоп-сигналов;
11 – концевик тормозных огней;
К4 – реле контроля исправности ламп стоп-сигнала и габаритных огней.

Локализация неисправности

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;
плохой контакт в местах разъемов;
перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;
плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;
повреждение минусовой дорожки в плате плафона. От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате. Дорожка может разрушиться от попадания воды либо механического воздействия;
неисправность концевика стоп-сигналов, так называемой лягушки;
обрыв проводки, окисление контактов.

Алгоритм поиска неисправности

Последовательность поиска причины поломки:

проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто; часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;
при обнаружении окислений на клеммах зачистите контакты механически либо используйте аэрозольный очиститель контактов.
включив предварительно зажигание и зафиксировав педаль тормоза в нажатом состоянии, проверьте, есть ли питание на плюсовом проводе, который идет от концевика к разъему задних фонарей. Если питание есть – неисправность в самих фонарях;
проверьте, приходит ли на концевик «плюс» от монтажного блока. Если + приходит, но при нажатии педали тормоза не появляется на втором выводе концевика, значит, проблема в «лягушке»;
при отсутствии + на выводе концевика исследуйте цепь до монтажного блока. Если провод цел и надежно закреплен в разъемах, значит, проблема в монтажном блоке.

autolirika.ru

Способы устранения поломки

Устранение неполадок – процесс не сложный и вполне по силам даже начинающим автолюбителям (автор видео — Автоэлектрика ВЧ).

В первую очередь следует проверить целостность и состояние проводки.

Воспользовавшись мультиметром, нужно прозвонить проводку. Поврежденные или оборванные участки следует заменить целыми или спаять. Если на контактах есть следы окислительных процессов, их нужно зачистить.

Если перегорели светодиоды, то их нужно менять парами. Если вышел из строя прерыватель, его нужно заменить новым, так как он не подлежит ремонту. Перед заменой следует отключить питание автомобиля, сняв отрицательную клемму с аккумулятора. Затем от прерывателя отсоединяем провода питания. Далее нужно ослабить контргайку и выкрутить основную гайку крепления выключателя к кронштейну.

Замена выключателя тормозных сигналов

Перед установкой новую лягушку следует проверить на работоспособность. Это можно сделать с помощью омметра. Подключаем устройство к прибору и замеряем сопротивление. При замкнутом контакте сопротивление должно быть нулевым. Если нажать на шток, контакты должны разомкнуться, сопротивление в этом случае стремится к бесконечности.

Дополнительный стоп-сигнал – чтобы защититься от аварии

Установить дополнительный стоп-сигнал на своего «железного коня» сможет даже неопытный автомобилист, да и стоимость такого аксессуара вполне приемлема. Когда нужно прибегнуть к таким мерам, и как провести эту операцию – разберемся вместе.

Принцип работы стоп-сигнала

Светодиодный стоп-сигнал обычно имеет треугольную форму и крепится сзади автомобиля. По сути, он выполняет функцию туманной фары. Кроме того, некоторые приборы могут иллюминировать, когда вы включаете задний ход, повороты и аварийку. Приобретая фонарь надежного качества, вы избежите сверления заднего бампера, в комплекте идет универсальный кронштейн.

В основе диодных стоп-сигналов лежит микросхема и датчик (в народе – «лягушка»), передающий команду, что педаль тормоза нажата. Благодаря резисторам, можно управлять режимом работы устройства, а мощный полевой транзистор способен выдержать нагрузку в целых 33 А. Естественно, он будет сильно нагреваться, поэтому без радиатора не обойтись. Еще в работе такого осветительного прибора принимает участие стабилизатор напряжения и сами светодиоды.

Существуют еще специальные датчики замедления стоп-сигналов. Они состоят из микроконтроллера и G-сенсора. Подсоединив датчик к соответствующим разъемам, отвечающим за включение и отключение, крепим фонарь с помощью двухстороннего скотча. При этом стрелка на приборе должна быть направлена строго в сторону движения. Его принцип действия: частота миганий увеличивается со снижением скорости авто.

Датчик замедления стоп-сигналов

Дополнительный светодиодный стоп-сигнал работает следующим образом. После того, как вы нажали на педаль тормоза, срабатывает «лягушка», и лампы начинают загораться в импульсном режиме, то есть происходит ряд вспышек за несколько секунд. После чего они начинают светить постоянно. Такой режим работы намного эффективнее привлекает внимание других участников движения и тем самым повышает безопасность.

Датчики таких стоп-сигналов когда-то устанавливались прямо в тормозную магистраль. Привести к замыканию контактов должно было определенное давление жидкости. Но эта схема показала неэффективность, поэтому лягушка переместилась прямо под педаль. Но все это касается легковых авто. В грузовых машинах сама система тормозов сложнее, а потому устройство стоп-сигнала и расположение датчиков другое.

Есть множество схем подключения таких приборов. Стоит отметить, что во многих из них мы сами можем регулировать период моргания и частоту вспышек, настроив соответствующие резисторы. Кроме того, можно использовать задние стоп-сигналы, как туманный фонарь, т.е. они будут гореть постоянно, без морганий. Существует еще одна схема подключения, в результате которой лампа будет работать, как противотуманная фара, а после нажатия на тормоз начнет мигать.

Неисправности устройства и их признаки

Как же распознать неисправности устройства? Что делать, если не горят стоп-сигналы, и в чем кроется причина этого поведения? Скорей всего, дело в плохом контакте. Также не мешает проверить и провода, находящиеся в гофре между кузовом и дверью. Еще одна неприятность, с которой могут столкнуться обладатели таких световых приборов – перегоревшие светодиоды. Правда, они в основном выходят из строя по одному.

Устройство с перегоревшими светодиодами

Следующая ситуация имеет противоположный характер, в этом случае при включенных габаритах постоянно горят стоп-сигналы, и неважно, используете вы дальний либо ближний свет. Если фары выключить, то дополнительное освещение работает в штатном режиме. Скорее всего, произошло закорачивание контактов стоп-сигналов с габаритом либо на последнем отсутствует масса. Также можно проверить и двухконтактную лампу.

А вот что делать, когда дополнительный световой прибор загорается при выключенном зажигании? При этом вместе с фонарем стоп-сигнала включаются габаритные огни. В этом случае следует проверить, не замыкают ли плафоны на корпус. Еще одна причина – плохой контакт минуса к кузову.

Ремонтируем прибор – несколько «рецептов»

В целом, ремонт этого аксессуара несложный, и сделать его своими руками вполне возможно, но только если истек гарантийный срок. В противном случае нужно обратиться в соответствующий центр, где специалисты устранят все неполадки и при необходимости заменят осветительный прибор на новый. Если не горят стоп-сигналы, либо они работают некорректно, в первую очередь проверяем проводку. Окислившиеся контакты зачищаем, а поврежденные провода спаиваем.

Важно устранить все закорачивания, для этого необходимо зачистить соответствующие контакты и восстановить изоляцию.

Устранение закорачивания «лягушки» стоп-сигнала

Перегоревшие диоды обычно меняются парами. Замене подвергается и вышедший из строя выключатель стоп-сигнала, так как отремонтировать этот элемент нельзя. Для начала обесточиваем автомобиль, отсоединив минусовую клемму от АКБ. Затем от питающих проводов отсоединяем выключатель и, ослабив контргайку, откручиваем основную, которая фиксирует деталь к кронштейну.

Прежде чем устанавливать новую «лягушку» стоп-сигнала, проверьте ее. Для этого подключите датчик к омметру. Сопротивление должно стремиться к нулю, т.е. контакт замыкается. А после того, как нажимаете на шток, контакты датчика размыкаются, и сопротивление стремится к бесконечности. Если поведение такое, то лягушка исправна и имеет право отвечать за вашу безопасность.

Замена повторителя стопов своими руками

Если ремонт повторителя нецелесообразен, его следует заменить.

Процесс замены представляет собой выполнение следующих шагов:

С помощью ключа откручиваем крепления задней части стопа и снимаем ее.
Затем присоединяем положительный провод осветительного прибора к клемме, где находится лягушка стоп-сигнала. Для этого необходимо завести провод в багажное отделение, отвернуть с правой стороны обшивку, и подключить к нужной клемме. В качестве минуса может выступать болт в багажном отделении.
На проводку следует одеть термоусадку. Чтобы провода не болтались, их нужно закрепить изоляционной лентой.
Завершающим шагом будет проверка прибора на работоспособность.

Фотогалерея

Если на автомобиле установлен повторитель с лампами накаливания, то при подключении прибора со светодиодами по приведенной схеме, будет неправильно работать контроль ламп по причине разной нагрузки. В этом случае следует завести плюсовой провод в блок контроля лампочек и присоединить его к клемме 54Н.

В качестве стоп-сигнала на заднее стекло в верхней части по всей длине можно приклеить ленту со светодиодами. Ее нужно подключить к штатному устройству, и она будет работать аналогично. Важно соблюсти полярность. Чтобы лента не бросалась в глаза, ее можно покрасить в черный цвет. Приклеиваем ленту с помощью двустороннего скотча. Делаем проверку на работоспособность.

Возможные неисправности освещения при торможении

Продолжать движение, когда на Рено Логан не горит стоп-сигнал при торможении, тогда вы будете подвергать себя и других участников движения опасности, поэтому необходим периодический контроль над исправностью этих приборов.

Среди видов неполадок наиболее часто встречаются такие проблемы:

При торможении не горит один фонарь;
При включении не горят оба фонаря сигналов торможения;
Не работает дополнительный фонарь торможения.

Так как функционирование этих приборов напрямую связана с электрической сетью автомобиля, то в первую очередь обращают внимание на её состояние. Нужно проверить исправность предохранителя F3, который отвечает за цепь подачи питания для ламп торможения. Схема с предохранителями установлена в салонном блоке на левой стороне приборной панели. Его мощность рассчитана для прохождения тока силой до 10 ампер. Косвенным подтверждением его выхода из строя, является тот случай, когда не работает ни один фонарь.

Проверить его можно установкой заведомо исправного предохранителя или с помощью измерительного прибора типа мультиметр или тестер. Если его замена не внесла изменений и фонарь по-прежнему не работает, то поиск необходимо продолжить. Дальнейшим шагом должна стать проверка состояния электропроводки машины на предмет обрыва провода.

Особое внимание следует обратить на места её изгибов, как наиболее возможные места обрыва.

Следующим элементом, на который следует обратить внимание, должен стать выключатель ламп «стоп» автомобиля Рено Логан. Он устанавливается на кронштейне с педалями. Для лучшего удобства при проверке, выключатель лучше всего снять с педального кронштейна. Это можно сделать таким образом:

Нужно отключить клемму аккумулятора, так как схема этой цепи и датчик всегда находятся под напряжением;
Следующим шагом будет снятие разъёма с проводами;
Чтобы вытащить датчик из гнезда установки, необходимо повернуть его на 90 градусов вокруг его оси и легонько потянуть на себя. Прибор окажется в ваших руках.

Проверить датчик можно тестером в режиме измерения сопротивления, или подключением заведомо исправного. Для этого клеммы измерительного прибора подключают к разъёму выключателя и рукой несколько раз нажимают и отпускают его выступающий шток. Прибор должен показать исправность, в противном случае нужна его замена.

Если датчик подтвердил свою исправность, и проверяющий убедился, что он работает, тогда нужно проверить поступление к нему напряжения бортовой сети. Для этого ставят на место клемму аккумулятора и прибором проверяют его присутствие на разъёме с проводами. Когда имеется напряжение бортовой сети на разъёме датчика, нужно переходить к проверке задних фонарей и их ламп. Замена его новым датчиком производится в обратном порядке к его снятию.

Предохранители в блоке под капотом

F01 (60А) — замок зажигания, переключатель наружного освещения.

F02 (30 А) — цепь реле К3 вентилятора системы охлаждения (в комплектации без кондиционера).

F0З (25 А) — цепь реле К5 топливного насоса и катушки зажигания, цепь реле К6 системы управления двигателем.

F04 (5 А) — цепь электронного блока управления (ЭБУ), обмотка реле К6 системы управления двигателем.

F05 (15A) — резервный.

F06 (60 А) — электропитание салонного блока предохранителей.

F07 (40 А) — цепь реле К4 кондиционера, реле К3 малой скорости вентилятора охлаждения (на авто с кондиционером), реле К2 большой скорости вентилятора охлаждения (на авто с кондиционером).

Не горят стоп-сигналы на Рено Логан причины и способы устранения

На всех без исключения транспортных средствах должны быть установлены специальные стоп-сигналы, которые призваны предупреждать всех попутно следующих водителей, обо всех маневрах впереди идущего автомобиля. Стоит ли говорить, что от исправности таких приборов, напрямую зависит безопасность дорожного движения. Поэтому этим элементам наружного освещения нужно уделить особое внимание.

Видео, на котором не работают стоп-сигналы.

Все автомобили оснащены стоп сигналами, а некоторые ещё их дополнительными элементами, и Рено Логан не стал тому исключением.

Монтажный блок предохранителей ваз 2114 схема

Блок предохранителей в ВАЗ-2114 расположен под капотом, слева по ходу движения автомобиля, с краю под левым дворником увидите черный ящик. Чтоб его открыть нужно отодвинуть слева две защелки. Снимаем крышку, там находятся реле и предохранители.

На крышке с внутренней стороны нанесена маркировка, обозначает назначение реле и предохранителей.

Приводим ниже назначение всех реле и предохранителей в ВАЗ-2113 и 2114

Цепи защищаемые предохранителями

Предохранитель прикуривателя ваз 2114.

Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла.

Звуковой сигнал.Реле включения звукового сигнала (обмотка). Реле включения звукового сигнала (контакты),

Релевключения электровентлятора (контакты). Электродвигатель вентилятора системы охлаждения

Схема соединений внутри блока предохранителей ВАЗ-2114 и ВАЗ-2115

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

Recommendations

Comments 39

Нагрузка на уровне максимума этого предохранителя. Попробуй поставить предохранитель на 5-10 А больше. Либо поставить светодиодные лампочки в стопы на машине или на прицепе. «Плавающее» КЗ маловероятно.

Короткое замыкание или большая нагрузка.

Какой номинал предохранителя стоит на стопы? Посчитай нагрузку, может в этом дело, тогда через блок согласования подключай, его можно и самому сделать. Предохранители тоже разные… не надо экономить на итак не дорогих элементах. Китайские комплекты не соответствуют номиналам. Ну и исключить кз надо.

стоит 15А, поставил 20А а предохранители родные с машиной шли, может и китайские

22 Вт на лампу, 4 лампы. По две в машине и в прицепе, 88Вт/12 вольт = 7.33А ну плюс еще ампер на светодиодный повторитель. Короче, если 20А дохнут — ищи коротыш.

вы правы нагрузка с прицепом почти 7 А, буду искать коротыш

Лампы в стопах случайно не китайские светодиоды?

родные простые лампочки

Капец!гужно сжечь на костре

Сглазил кто то, надо порчу снимать с прицепа.

Как поменять приборы освещения в фонарях?

Чтобы поменять лампы на этой машине, нужно снять фонарь со своего места.

Чтобы это сделать, нужно открыть багажник. Задний фонарь и доступ к нему закрыт обшивкой багажника. Для получения доступа к фонарю, её нужно освободить от крепления. Для этого достаточно отвернуть пластмассовую гайку, а затем отогнуть обшивку для удобства дальнейшей работы.
Теперь можно отсоединить разъём с проводами, которым соединяется фонарь и схема электрооборудования Рено Логан. Для его снятия нужно отвинтить два пластмассовых винта, которые удерживают его на панели. Во время выполнения этой операции нужно поддерживать фонарь рукой, иначе его можно уронить и разбить.

Фонарь снят и находится в ваших руках, теперь может быть проведена проверка схемы, замена приборов освещения в стоп-сигнале, которые на автомобиле Логан закрыты пластмассовым корпусом на двух защёлках. Чехол легко снимается после нажатия пальцами.

Схема расположения ламп освещения в фонаре такова, что нужная нам расположена в его верхней части.

Её замена выполняется таким образом. Лампу пальцами легко нажимают вниз и поворачивают до совпадения выступов с проёмами для крепления. Под действием пружинного контакта она подастся вверх.

Что нужно делать в том случае, когда не горит дополнительный стоп-сигнал? Схема его проверки похожа на описанный алгоритм поиска ранее. Если фонари при торможении горят, а дополнительный фонарь не горит, то это говорит о том, что нужна замена в нём лампочки. На Логан для доступа к ней, нужно открыть багажник. В полочке имеется отверстие, через которое возможна замена перегоревшего прибора. После выполнения всех операций, проверяют, как работает схема освещения торможения. Если все фонари горят, значит, работа выполнена правильно.

Блок предохранителей схема и расположение на ВАЗ-2114, 2115 и 2113

Запомните одну немаловажную вещь, прежде чем начинать разбирать печку, дворник, фару или еще что нибудь — убедитесь в том, что предохранитель, отвечающий за эту цепь не перегорел

Не Горят Стоп Сигналы Ваз 2111 Причины • Причины неисправности

Штатный вариант схемы работы стоп-сигналов

Важно знать: на одной из клемм предохранителя напряжение присутствует всегда. Проверьте!

Пара слов о «реле исправности»

Все контакты реле пронумерованы. На клеммах блока проверяют напряжения:

6 – потенциал «массы»;
2 – напряжение «+12», но только после включения зажигания;
5 – «+12» по нажатию на педаль;
4 – клемма звонится, как отвод «массы».

Если на клемме «4» не вызванивается потенциал «0», значит, нити ламп перегорели или в проводке есть разрыв.

Теперь рассмотрим другое: потенциал «массы» был обнаружен, но лампы не горят. Здесь появляются подозрения о коротком замыкании.

Не горят стоп сигналы на ваз 2110

Не горят и не работают стоп-сигналы на ВАЗ-2112, почему? — автомобильный портал

Если не горит одна из ламп, её просто заменяют. Смотрите пример на видео – нужен цоколь P21W.

Распространенные неполадки со стоп-огнями

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Открыл и изумился, нафига городить такой огород с дорожками, контактными площадками, и делать ненадежно, когда есть надежно. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;. Замена датчика стоп сигнала ваз 2110 – АвтоТоп По всем вопросам пишите мне, я обязательно объясню все нюансы!

Схема включения стоп сигналов ваз 2110 — Автомобильный портал AutoMotoGid

3 – монтажный блок;
8 – лампы габаритного света и стоп-сигналов;
11 – концевик тормозных огней;
К4 – реле контроля исправности ламп стоп-сигнала и габаритных огней.

Ваз 2111 модернизация задних фонарей | Хитрости Жизни Причины неработающего стоп сигнала

Что делать, если не горят стоп-сигналы на ВАЗ-2110

Достоинства стоп-огней ВАЗ-2110

Распространенные неполадки со стоп-огнями

Не горят задние габариты ваз 2110: причины, замена лампы

3 – монтажный блок;
8 – лампы габаритного света и стоп-сигналов;
11 – концевик тормозных огней;
К4 – реле контроля исправности ламп стоп-сигнала и габаритных огней.

Не горят стопы ваз 2112 На всех легковушках «Десятого семейства» линии питания фонарей содержат много элементов. Здесь есть реле исправности ламп, выключатели и предохранители. Поэтому если на ВАЗ-2112 не горят стоп-сигналы, надо проверять всю цепочку.

2-ая доработка задних фар сделает лучше светоотдачу фары

Для этого внутри задней фары автомобиля ваз 2111 можете выкрасить краской «под хром», или оклеить фольгой. Я покрасил.

Какой бензин экономичнее?

А92А95

Для «поворотников, можете использовать без цокольные лампы, 5W. Пропилить отверстия по размеру ламп, а саму ее, закрепить на кусочке стеклотекстолита. За ранее, не плохо залудив вывода. Не используйте кислоту!! Я не сделал, но проверил. Выигрыш не больший. Проще, установить «желтую» лампу на 25W.

3-я доработка касается стекол фар. Для фильтров, я применял «уголки», которые есть в магазинах канцтоваров. Выбирал красный цвет и однородную прозрачность. Трафарет делал из малярного скотча. Приложил к стеклу и канцелярским ножиком, вырезал.

После этого, приклеил эту «выкройку» на плотный листок бумаги и вырезал.

Проверим переделанные габариты (габариты, стоп-сигнал и поворотники):

Так, переделка задних габаритов российского универсала превращает тускло горящие фары в достойный экземпляр.

Как рассчитать стоимость ОСАГО самостоятельно? Подбор самой выгодной страховки:

Рассчитать стоимость

К слову, если говорить про тюнинг задней оптики, тогда можете разглядывать светодиодные задние габариты.

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТИ

1-ая доработка задних габаритов Посмотрим на основную схему: у стоп-сигналов и у ламп заднего хода – общая шпилька «массы». Если контакт с этой шпилькой нарушен, то не будут включаться лампы заднего хода. Ну и стоп-сигналы – тоже.

Распространенные неполадки со стоп-огнями

Если после замены этого элемента цепи проблема не была устранена, следует рассмотреть другие вероятные причины поломки.

Стоп-сигналы не горят полностью

– потенциал «массы»;
– напряжение «+12», но только после включения зажигания;
– «+12» по нажатию на педаль;
– клемма звонится, как отвод «массы».

Какие лампочки стоят Если и предохранитель, и концевой выключатель не имеют повреждений, это указывает на обрыв проводов. Для поиска такой неисправности также потребуется вскрытие обшивки. При отсутствии опыта лучше поручить эти действия автосервису.

Схема включения стартера Ваз 21110

1 – аккумуляторная батарея;
2 – генератор;
3 – стартер;
4 – выключатель зажигания

Написать ответ

Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Компанией сняли даже блок предохранителей и разобрали его в талого до дорожек — все дорожки в идеале. Блин что такое с этим автомобилем?

Потом с братушонком на Висте (Санек здарова! :)) Посидели, поковыряли провода, все провода от замка зажигания и сигналки открутили и по новой прикрутили, проблема ушла, заводится! 🙂 Хз что сделали, но пока уже вторую неделю езжу без перебоев, тьфу тьфу тьфу 🙂

Сколько стоит ОСАГО на ваш автомобиль?

Поможем узнать стоимость и оформить полис без переплат с учетом скидок за КБМ! · Выбор лучшей цены. Скидка 50%. Официальный полис. Экономия времени. Узнайте цену страховки. Экономия до 3500 ₽.

Калькулятор

Звоню Саньку на висте. Приезжает смотрит, говорит где крышка багажника открываетсязакрывается там в резинке провод перетерло. Если не в резинке дело значит всю проводку сказал смотреть.

Хз как то не верю! Блин! И в один из холодных зимних выходных вечеров я разобрал всю машину, всю заднюю часть, потолок багажника сзади, пороги, накладки, снял часть ковролина снял. Все провода в идеале. Нет не где не гнили не ударов, негде ничего не перетерло. Злой пошел домой, хз где искать.

Сегодня на работе в свободную минут зашел в инет почитать, оказывается есть такая проблема и не у меня одного, даже тут на драйве вопрос задавали, и от одного человека услышал про некую «Сороконожку» в блоке предохранителей. Большая и длинная такая релюха.

Всем мир, ровных дорог, меньше ментов и удачных заходов боком в повороты 🙂

Существуют и полноприводные версии «десятки» спортивной или вездеходной направленности, но они или экспериментальные, или мелкосерийные, а потому — дорогие.

Схема соединений системы генератора

1 – аккумуляторная батарея;
2 – генератор;
3 – монтажный блок;
4 – выключатель зажигания;
5 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов

Соединение стартера — схема

1 – аккумуляторная батарея;
2 – генератор;
3 – стартер;
4 – выключатель зажигания

Схема системы зажигания на ВАЗ 2110

Схема карбюраторного варианта исполнения ВАЗ 2110

1 – форсунки
2 – свечи зажигания
3 – модуль зажигания
4 – колодка диагностики
5 – контроллер (с 2000 года выпускается модификация системы с контроллерами М1.5.4N или «Январь-5.1»)
6 – электродвигатель вентилятора системы охлаждения
7 – колодка, присоединяемая к жгуту проводов панели приборов
8 – главное реле
9 – предохранитель, соединенный с главным реле
10 – реле электровентилятора
11 – предохранитель, соединенный с реле электровентилятора
12 – реле электробензонасоса
13 – предохранитель, соединенный с реле электробензонасоса
14 – датчик массового расхода воздуха
15 – датчик положения дроссельной заслонки
16 – датчик температуры охлаждающей жидкости
17 – CO-потенциометр (на автомобилях с модифицированной системой управления не устанавливается, регулировка СО производится с помощью прибора DST-2 через колодку диагностики)
18 – регулятор холостого хода
19 – датчик детонации
20 – датчик положения коленчатого вала
21 – датчик скорости автомобиля
22 – блок управления иммобилайзера
23 – индикатор состояния иммобилайзера
24 – электробензонасос с датчиком уровня топлива
25 – датчик контрольной лампы давления масла
26 – датчик указателя температуры охлаждающей жидкости
27 – датчик уровня масла
28 – датчик детонации (устанавливается на автомобилях с модифицированной системой управления)

Блок предохранителей ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 Не горят задние габариты на ВАЗ 2110, в чем может быть проблема? В этой статье мы рассмотрим основные виды неисправностей электрооборудования этого автомобиля, а заодно узнаем, как заменить лампы задних габаритных огней ВАЗ 2110.

Где искать предохранитель

Осталось разобраться с монтажным блоком. Попытаемся его найти, проверить предохранители, а заодно демонтировать, чтобы добраться до разъемов, расположенных на задней части блока. Расположен монтажный блок слева от водителя под приборной панелью и закрыт защитной крышкой. Нажимаем на кнопку фиксатора и откидываем крышку вместе с монтажным блоком.

Откидывание крышки монтажного блока в ВАЗ 2110

Перед нами ряды предохранителей (вставок) и реле. Нас интересуют вставки F1 и F11, отвечающие за левый и правый борта соответственно. Оба предохранителя имеют номинал 5 А.

Нумерация предохранителей и реле в монтажном блоке ВАЗ 2110

Чтобы добраться до разъемов, необходимо при помощи крестовой отвертки отвернуть фиксирующий саморез, после чего блок можно снять и перевернуть.

Вот мы и научились устранять неисправности задних габаритных огней в ВАЗ 2110. Теперь из-за такой мелочи необязательно обращаться к специалисту, услуги которого стоят немалых денег.

Пара слов о «реле исправности»

Сгорел предохранитель, отвечающий за питание ламп габаритных огней.
Произошел обрыв питающего провода.
Произошло замыкание питающего провода на кузов автомобиля.
Вышло из строя реле контроля К1.
Перегорели лампочки.
Вышел из строя переключатель наружного освещения.

Тест проводки на неработающих стоп-сигналах Рассмотрим ошибку: один щуп подключён к «массе», второй – к исследуемой клемме, и вольтметр показывает «0». Тут делают вывод о наличии потенциала «массы», но это – неправильно! При разрыве контакта с «массой» прибор тоже покажет «0». То есть, цифра «0» не несёт в себе информации.

Неисправность самих фонарей

Ее дорожки часто перегорают или отслаиваются, в результате чего фонари перестают работать. Решить эту проблему можно двумя путями — или перепаять дорожки (что можно сделать обычным паяльником, правда, не в дорожных условиях) или заменить плату на новую (большинство автомобилистов выбирает именно второй вариант).

Еще одной причиной того, почему не работают стоп сигналы ваз 2114, может быть окисление патронов ламп. Для того, чтобы устранить эту проблему, достаточно зачистить все контакты от появившихся на них окислов.

Лучше всего это выполнять одним из следующих способов:

Использовать же для очистки контактов автомобильный бензин или другие растворители — категорически не следует.

Последним вариантом неисправности стопов остаются сами лампочки. Давать здесь какие-либо развернутые советы не имеет смысла — нужно просто заменить перегоревшие лампочки на новые.

Следуя всем перечисленным выше советам, автолюбитель получает возможность проверить полностью всю электрическую цепь стоп-сигналов, начиная от блока предохранителей и заканчивая лампочками в фонарях. Благодаря этому гарантия того, что неисправность будет точно обнаружена и устранена, составляет 100%.

Почему на ВАЗ-2112 не горят и не работают стоп-сигналы, что делать?

На что ещё обратить внимание

Обычно при обрыве «массы» задействуют ещё одну шпильку – ту, которая подключается к спирали обогрева стекла. Если не приходит «плюс» на красный провод, проверяем «лягушку». Тут всё просто:

Что делать, если не горят стоп-сигналы на ВАЗ-2110

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы крайне невелика;. На схеме условно не показано, что в жгуте проводов панели приборов вторые концы всех проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках. Штатный вариант схемы работы стоп-сигналов По всем вопросам пишите мне, я обязательно объясню все нюансы!

Как нужно и как нельзя проверять потенциал

дефектная или перегоревшая лампочка;
обрыв в электропроводке или разъемных соединениях;
перегорание предохранителя вследствие короткого замыкания или перегрузки в бортовой сети;
неисправность концевого выключателя;
неполадки в электронных системах или блоках.

Обозначение реле: В представленной нами схеме элементы изображены максимально приближено к тому, как они выглядят в реальности. Не стоит пугаться, если к своему авто вы найдете только принципиальную схему с условными изображениями элементов. Принципиальная схема внешнего освещения для ВАЗ 2114, 2115:

Содержание статьи

1 Штатный вариант схемы работы стоп-сигналов
- 1.1 Пара слов о «реле исправности»
2 Не горят стоп сигналы на ваз 2110
3 Распространенные неполадки со стоп-огнями
4 Схема включения стоп сигналов ваз 2110 — Автомобильный портал AutoMotoGid
5 Что делать, если не горят стоп-сигналы на ВАЗ-2110
- 5.1 Достоинства стоп-огней ВАЗ-2110
- 5.2 Распространенные неполадки со стоп-огнями
6 Не горят задние габариты ваз 2110: причины, замена лампы
- 6.1 2-ая доработка задних фар сделает лучше светоотдачу фары
7 АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТИ
8 Распространенные неполадки со стоп-огнями
9 Стоп-сигналы не горят полностью
10 Схема включения стартера Ваз 21110
- 10. 1 Написать ответ Отменить ответ
11 Схема карбюраторного варианта исполнения ВАЗ 2110
12 Где искать предохранитель
13 Пара слов о «реле исправности»
14 Неисправность самих фонарей
15 Почему на ВАЗ-2112 не горят и не работают стоп-сигналы, что делать?
16 Что делать, если не горят стоп-сигналы на ВАЗ-2110
17 Как нужно и как нельзя проверять потенциал

Поломки двигателя Признаки неисправности Проблемы с датчиками Признаки неисправности Теххарактеристики Сгорел предохранитель Причины поломки Система зажигания Расшифровка кодов

Не работают стоп сигналы ваз 2115 причины

Принцип поиска

Электрическая схема

Сразу делаем акцент на том, что распиновка разъемов и цветовая маркировка проводов могут отличаться не только у разных моделей одного автопроизводителя, но и у одной модели разных годов выпуска. Перед началом поиска причины поломки вам необходимо найти электрическую схему конкретно для вашей модели автомобиля.

6 – монтажный блок предохранителей;
13 – концевик включения стоп-сигналов. Представляет собой нефиксируемую кнопку (возвращается в исходное положение после снятия усилия). Располагается непосредственно у педали тормоза. Когда педаль тормоза отпущена – контакты концевика разомкнуты, ток через него не проходит. Соответственно, при нажатии контакты замыкаются, обеспечивая протекание через лампы;
19 – лампы, загорающиеся при нажатии на педаль тормоза.

3 – монтажный блок;
8 – лампы габаритного света и стоп-сигналов;
11 – концевик тормозных огней;
К4 – реле контроля исправности ламп стоп-сигнала и габаритных огней.

Локализация неисправности

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;
плохой контакт в местах разъемов;
перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;
плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;
повреждение минусовой дорожки в плате плафона. От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате. Дорожка может разрушиться от попадания воды либо механического воздействия;
неисправность концевика стоп-сигналов, так называемой лягушки;
обрыв проводки, окисление контактов.

Алгоритм поиска неисправности

Последовательность поиска причины поломки:

проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто; часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;
при обнаружении окислений на клеммах зачистите контакты механически либо используйте аэрозольный очиститель контактов.
включив предварительно зажигание и зафиксировав педаль тормоза в нажатом состоянии, проверьте, есть ли питание на плюсовом проводе, который идет от концевика к разъему задних фонарей. Если питание есть – неисправность в самих фонарях;
проверьте, приходит ли на концевик «плюс» от монтажного блока. Если + приходит, но при нажатии педали тормоза не появляется на втором выводе концевика, значит, проблема в «лягушке»;
при отсутствии + на выводе концевика исследуйте цепь до монтажного блока. Если провод цел и надежно закреплен в разъемах, значит, проблема в монтажном блоке.

Нередко у автовладельцев возникает ситуация, когда не горят задние стоп-сигналы. Опытный автомобилист может догадываться, в чем может быть причина. Поэтому ему не составит труда определить источник неисправности, устранить проблему. Новичкам же и неопытным владельцам желательно обращаться к специалистам или изучать достоверную информацию по ремонту автомобиля.

В данной статье изложены основные причины такой неисправности и даны рекомендации по ее устранению. Хозяин автомобиля может произвести ремонт самостоятельно или обратиться в автосервис.

Причины неисправности

Основными причинами такой неисправности являются:

дефектная или перегоревшая лампочка;
обрыв в электропроводке или разъемных соединениях;
перегорание предохранителя вследствие короткого замыкания или перегрузки в бортовой сети;
неисправность концевого выключателя;
неполадки в электронных системах или блоках.

Такие неисправности обычно могут возникнуть на автомобилях с большим пробегом. Однако бывают и исключения.

Варианты устранения неисправности

Как видно из вышеизложенного, причин может быть несколько. Но таких знаний недостаточно, нужно уметь определять место повреждения, а также пользоваться диагностическими приборами.

Действия, направленные на устранение неисправности, во многом зависят от ее внешних признаков. Они определяют место предполагаемого повреждения. Ниже приведены три основных проявления неисправности стоп-указателей.

Если на машине полностью перестали гореть стоп-сигналы, то следует искать обрыв в проводах, в концевом выключателе или неисправный предохранитель. Поиск поломки следует начать с блока предохранителей. На его крышке обычно указана таблица, какую цепь защищает та или иная плавкая вставка. Если она отсутствует или информация в ней нечитаемая, можно воспользоваться руководством по эксплуатации данного автомобиля.

Если нужный предохранитель перегорел, менять его нельзя до определения причины. Обычно это происходит при кратковременном коротком замыкании или повреждении изоляции проводов и касания ими корпуса. Похожий эффект наблюдается при попадании в электрические соединения воды. В таком случае необходимо просушить место, в которое попала влага. Для ускорения процесса можно воспользоваться строительным феном (с осторожностью, чтобы не расплавить изоляцию проводов или элементы обшивки). Затем необходимо вынуть предохранитель из держателя и прозвонить мультиметром цепь после него.

Часто провода перетираются в месте их перехода с кузова на крышку багажника. Как правило, для обнаружения повреждения кабелей необходимо снимать обшивку. Поэтому при отсутствии должного опыта эту работу лучше поручить сервисному центру. Если повреждение обнаружено, необходимо восстановить изоляционное покрытие. Для этого можно использовать обыкновенную изоляционную ленту.

Если предохранитель в порядке, можно предположить неисправность концевого выключателя. Он находится в педальном узле. Необходимо осмотреть состояние выключателя и прозвонить его мультиметром при нажатой педали тормоза. Мультиметр должен показать сопротивление меньше 1 Ом. Если оно большое или выключатель имеет механическое повреждение, он должен быть заменен. Ввиду сложности такой операции ее лучше поручить опытным работникам автосервиса.

Если и предохранитель, и концевой выключатель не имеют повреждений, это указывает на обрыв проводов. Для поиска такой неисправности также потребуется вскрытие обшивки. При отсутствии опыта лучше поручить эти действия автосервису.

В случае, если обрыв проводов обнаружен, необходимо зачистить изоляционный слой с провода, произвести соединение и заизолировать место стыка. Обрыв на участке провода устраняется пайкой. Для изоляции соединения можно одеть термоусадочную трубку и нагреть ее до фиксации на проводе. При обрыве клеммы ее извлекают из пластикового корпуса и заменяют новой, обжимая в ней зачищенный конец провода, затем вставляют обратно.

Если только один стоп сигнал не горит, то наиболее вероятна неисправность лампы или плохой контакт в патроне. В этом случае нужно разобрать обшивку багажника с той стороны автомобиля, где выявлен не горящий сигнал. При необходимости снять блок ламп, вынуть их из патронов или держателей, внимательно осмотреть контакты в патроне и на цоколе лампы.

Наличие ржавчины, следов окисления (белый или зеленоватый налет), закопчения, а также пыли или влаги подтверждает, что стоп-сигнал не горит по причине отсутствия или плохого контакта в цепи. Очистка указанных мест поможет устранить неисправность. Для снятия ржавчины и окислов понадобится острый предмет, например, отвертка. Также необходимо проверить исправность лампы. Для этого можно воспользоваться мультиметром или напряжением бортовой сети, подведенным к лампе проводами через предохранитель. Перегоревшую лампу заменяют аналогичной новой.

Если не горит дополнительный стоп-сигнал, это указывает на обрыв его проводов или ненадежное их подключение. Он обычно подключается к одному из штатных патронов для ламп стоп-указателей. Необходимо убедиться в надежном креплении проводов и отсутствии следов окисления.

При их наличии необходимо отрезать поврежденный конец провода, заново зачистить его и подключить к патрону. Если кабель оборван в другом месте, целесообразно протянуть новый. При этом лучше использовать более толстый провод (чтобы избежать повторения неисправности).

Неисправность светодиодных стоп-указателей

Если после проведения описанных выше мероприятий не удается определить причину, почему не горят стоп-сигналы, следует уточнить тип применяемых ламп. Они могут быть выполнены на светодиодах. Их установка имеет ряд особенностей. Обычно светодиодные лампы имеют определенную полярность подключения к бортовой сети автомобиля.

Производители всегда учитывают ее при разработке. Неправильное подключение приводит к тому, что лампа не горит. В отдельных случаях такое включение может привести к ее повреждению. Если обнаружено нарушение полярности подключения, это говорит о том, что ремонт на автомобиле был произведен неквалифицированным лицом.

Неисправность генератора автомобиля

Светодиодные лампы очень чувствительны к броскам напряжения в бортовой сети (вместе с ним происходит увеличение тока через светодиоды, что приводит к их разрушению). Напряжение может увеличиваться при неисправности компонентов генератора (а именно стабилизатора). Особенно часто это проявляется на отечественных автомобилях ввиду более низкого качества производства комплектующих по сравнению с более известными брендами.

Поэтому, если не горит стоп-сигнал на ВАЗ 2114 или на другой модели (при условии применения светодиодных ламп), следует также проверить генератор и заменить поврежденный элемент, затем поменять лампу.

Такая неисправность может возникать периодически и связана с износом всего генератора. Если на ВАЗ 2115 не горят стоп-сигналы и часто происходят другие поломки, следует также подумать о его замене на более надежный автомобиль (в отдельных случаях это выгоднее, чем постоянно вкладывать деньги в бесконечные ремонты).

Довольно часто лампа стоп-указателя используется вместе с габаритным освещением автомобиля. В одном баллоне находится две нити накаливания, один конец которых соединен с цоколем, а два других выведены на отдельные контакты. Если не горят стоп-сигналы и габариты, наиболее вероятна потеря контакта в месте их соединения с кузовом («массой») автомобиля или в патроне. Это может случиться из-за обрыва провода или окисления. Оборванный конец соединяют с клеммой пайкой или обжимом. Окислы счищают острым инструментом (ножом или отверткой), после ремонта место соединения целесообразно покрыть краской или солидолом для предотвращения повторного окисления.

Достаточно редко встречается неисправность, когда на машине не горит не только стоп-сигнал, но и остальные указатели. Обычно это наблюдается на машинах «утопленниках», так или иначе побывавших в воде (в результате неосторожного вождения или ДТП). Даже после тщательной просушки влага все равно остается внутри обшивки салона и электронных блоков. Ее наличие и приводит к усиленному окислению токопроводящих поверхностей. В таком автомобиле, устранив неисправность одной системы, нельзя быть уверенным, что она не появится повторно.

привет всем! кто сталкивался с такой проблемой на ваз 2115 не работает стоп сигнал и задние противотуманные фонари в чем может быть проблема? (предохранители, лампы в порядке). Не горит стоп сигнал ваз 2115.

Горит стоп на спойлере ваз 2114 — Dudom

Принцип поиска

Электрическая схема

Сразу делаем акцент на том, что распиновка разъемов и цветовая маркировка проводов могут отличаться не только у разных моделей одного автопроизводителя, но и у одной модели разных годов выпуска. Перед началом поиска причины поломки вам необходимо найти электрическую схему конкретно для вашей модели автомобиля.

6 – монтажный блок предохранителей;
13 – концевик включения стоп-сигналов. Представляет собой нефиксируемую кнопку (возвращается в исходное положение после снятия усилия). Располагается непосредственно у педали тормоза. Когда педаль тормоза отпущена – контакты концевика разомкнуты, ток через него не проходит. Соответственно, при нажатии контакты замыкаются, обеспечивая протекание через лампы;
19 – лампы, загорающиеся при нажатии на педаль тормоза.

3 – монтажный блок;
8 – лампы габаритного света и стоп-сигналов;
11 – концевик тормозных огней;
К4 – реле контроля исправности ламп стоп-сигнала и габаритных огней.

Локализация неисправности

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;
плохой контакт в местах разъемов;
перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;
плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;
повреждение минусовой дорожки в плате плафона. От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате. Дорожка может разрушиться от попадания воды либо механического воздействия;
неисправность концевика стоп-сигналов, так называемой лягушки;
обрыв проводки, окисление контактов.

Алгоритм поиска неисправности

Последовательность поиска причины поломки:

проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто; часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;
при обнаружении окислений на клеммах зачистите контакты механически либо используйте аэрозольный очиститель контактов.
включив предварительно зажигание и зафиксировав педаль тормоза в нажатом состоянии, проверьте, есть ли питание на плюсовом проводе, который идет от концевика к разъему задних фонарей. Если питание есть – неисправность в самих фонарях;
проверьте, приходит ли на концевик «плюс» от монтажного блока. Если + приходит, но при нажатии педали тормоза не появляется на втором выводе концевика, значит, проблема в «лягушке»;
при отсутствии + на выводе концевика исследуйте цепь до монтажного блока. Если провод цел и надежно закреплен в разъемах, значит, проблема в монтажном блоке.

На автомобиле Самара-2 одно из мест расположения сигнала стоп — спойлер ВАЗ-2114. Такой сигнал получил актуальность еще несколько лет назад, такие автомобили давали возможность водителям почувствовать себя владельцем новой обновленной «ласточки». Самое интересное, что спойлер действительно украшает дизайн классического автомобиля, придает ему новизну и уникальность. Стоп-сигнал на спойлере более заметен.

Установить спойлер самостоятельно может практически каждый водитель, если он разбирается в своей машине. Следуя четким инструкциям, можно настроить на нужный лад не только спойлер, но и любую другую часть машины ВАЗ-2114.

Для того чтобы настроить стоп-сигнал, который горит в нужное время, на бампере, необходимо в первую очередь понять, как устроена система подачи информации от педали тормоза ВАЗ-2114. Без необходимых знаний даже не нужно начинать делать все вручную, потому что, вероятнее всего, у водителя ничего не получится.

После того как водитель нажимает на педаль тормоза, загорается фонарь стоп-сигнала. От него подается напряжение по всем необходимым проводкам на устройство деления того самого тока, откуда он подается на аналоговый вход. После этого активируется 14 цифровых пинов благодаря специально настроенным импульсам.

Они соединены с соответствующими ключами, для того чтобы мощность свечения увеличивалась, в случае если светодиодные лампочки имеют 1 Ватт, после чего уменьшается нагрузка на микроконтроллере. На выходе видно, что светодиоды стоп-сигнала спойлера ВАЗ-2114 подключены к транзисторной цепи, после всех операций они становятся активными.

Мощность светодиодов не имеет большого значения. Важно помнить, что, для того чтобы стоп-сигнал корректно отображался в спойлере и его было видно водителю, который едет сзади, необязательно ставить лампочки высокой мощности, 1 Вт будет вполне достаточно.

На что нужно обратить внимание

Стоп-сигнал в бампере должен выполнять свою функцию так же корректно, как и обычный стоп-сигнал ВАЗ-2114. Такого рода тюнинг может привлекать внимание своей необычной анимацией. Водители и другие участники дорожного движения могут обратить большее внимание именно на эту анимацию, нежели на действие самого водителя в плане реального торможения на трассе. Поэтому не все сразу успевают оценить ситуацию и могут перепутать поворот с торможением. В таком случае может произойти дорожно-транспортное происшествие.

При нажатии на педаль торможения все лампочки стоп-сигнал одновременно должны светиться, для того чтобы как можно сильнее привлечь внимание водителя, находящегося сзади, а уже потом можно включать необходимую анимацию для визуального отображения. В основном у водителей стоп-сигнал выполняет совсем другую функцию.

Если водитель совершает поворот, ему необходимо в первую очередь притормозить, перед тем как повернуть в нужную ему сторону, после чего загорается стоп-сигнал. Для безопасности рекомендуется хотя бы на 2 секунды включать сразу 2 анимации, чтобы другим водителям было понятно, что машина сначала притормозит, а уже потом повернет. Многие поступают иначе: сначала включают поворотник, потом торможение, поэтому не всегда видно, что водитель будет тормозить или поворачивать, потому что мигающий поворотник плохо заметен на светодиодах, хотя он и горит.

Бегущие огни поворота могут выглядеть эффектнее, если под конец своего действия анимация будет ускоряться. Это придает большую элегантность спойлеру, но и при этом добавляет внимательности другим участникам движения. С такими поворотниками видно, что водитель уже сейчас повернет в нужном направлении и торможение он уже закончил.

Как правило, все эти тонкости украшают автомобиль на дороге, но многие водители считают, что эти «штучки» являются угрозой для движения и могут привести к дорожно-транспортному происшествию.

Особенности такого тюнинга

Стоп-сигнал в спойлере имеет ряд преимуществ:

Это стильно, поэтому и покупают спойлеры. Без спойлера ВАЗ выглядит простой классической машиной, даже своеобразным ретро, но со спойлером он выглядит вполне оригинально.
Спойлер лучше всего передает стоп-сигнал, при этом можно придумать себе любую анимацию, привлекающую внимание, но нужно с этим быть осторожным.
Спойлер имеет невысокую цену, при этом его установить может самостоятельно практически каждый водитель.
Спойлер ставится один раз на долгие годы, поэтому это красиво и выгодно.
Стоп-сигнал на спойлере более заметен, поэтому, даже с позиции безопасности на дороге, спойлер выигрывает.

Хоть спойлер и является украшением автомобиля, но почему его ставят именно на ВАЗ, сложно сказать. Скорее всего, это связано с тем, что автомобиль классической марки смотрится модернизированным и стильным по сравнению со стандартной версией.

Тем водителям, которые хотят самостоятельно разобраться в том, как все это провернуть, нужно в первую очередь понять суть работы микросхем, потому что они являются одними из основных частей, предназначенных для подачи информации, без чего операция будет просто невозможна. Также водителю не помешает почитать в специальной литературе про антикрыло.

Для того чтобы организовать самостоятельную установку спойлера, нужно в магазине радиодеталей приобрести печатную плату, монтажные сверла, хлорное железо и необходимое количество светодиодных ламп (обычно не превышает 16). Печатная плата изготавливается только согласно схеме.

В завершение можно сказать, что процесс установки стоп-сигнала на спойлере ВАЗ-2114 несложен. Главное — получить желаемый результат и уметь правильно им пользоваться. Далеко не все водители корректно используют стоп-сигнал в своей машине.

Важно отметить, что спойлер требует особого внимания и стоп-сигнал на нем не так прост в управлении, как кажется. Необходимо запомнить принцип работы светодиодов на стоп-сигнале и управлять свечением лампочек, потому что спойлер горит именно так, как захочет водитель. Соответственно, от самого водителя зависит, будет ли дорожно-транспортное происшествие или нет. Удачной вам дороги!

Практически любая проблема с электроникой в автомобиле решается идентично. Нужно искать проблему либо в самом устройстве, которое неисправно, либо в системе подачи питания на него. Подобным образом обстоят дела и с основными причинами поломки стоп-сигналов. Если они не горят, виной тому может быть одна (или сразу несколько) из следующих причин:

Проблема с предохранителем на стоп-сигнал: его окисление или выход из строя;
Неисправность лампы (ламп) установленной в стоп-сигнале;
Проблема с механизмом включения стоп-сигнала при давлении на педаль торможения;
Окислившиеся контакты в гнезде для установки лампы стоп-сигнала;
Повреждение электропроводки.

Как можно видеть, среди перечисленных выше проблем лишь одна может вызвать серьезные проблемы у водителя при желании самостоятельно починить стоп-сигналы, и речь идет об износе электропроводки. В современных автомобилях установлены десятки электронных устройств, и изношенный, порванный или неудачно зажатый провод электропроводки может привести к отключению стоп-сигналов.

Если ни один из способов устранения проблемы, приведенный ниже, не помогут устранить неисправность, вероятнее всего дело в проводке. В такой ситуации потребуется отыскать подробный план электропроводки автомобиля и проверить тестером наличие напряжения на участках, а после нахождения проблемы спаять или заменить провода.

Целесообразно начать поиск неисправности стоп-сигналов с проверки ламп. Для этого необходимо открыть багажник и снять задние фары, после чего можно будет добраться до стоп-сигналов. В зависимости от марки и модели автомобиля, будет варьироваться способ демонтажа задних фар, а на некоторых машинах и вовсе добраться до стоп-сигналов можно без данной процедуры.

Если вышло так, что новых экземпляров требуемого размера не нашлось, можно снять рабочие лампы с повторителей поворота, габаритных огней или из других световых приборов автомобиля. Опробуйте их, и если проблема решится, значит, достаточно купить новые лампы и произвести их замену, чтобы вновь стоп-сигналы стали работать в прежнем режиме.

Важно: Некоторые модели автомобилей устроены так, что при выходе из строя одного стоп-сигнала, второй отключается автоматически. Соответственно, при проверке лучше вкрутить лампы в оба стоп-сигнала, чтобы наверняка убедиться, что проблема не связана с их неисправностью.

Когда замена ламп не позволила устранить неисправность, необходимо убедиться, что отсутствует окисление «патронов» стоп-сигналов. Также проверьте, что «патроны» соединены с проводкой автомобиля. Если имеются сомнения в этом, можно отсоединить контакты проводки, зачистить их при помощи мелкозернистой наждачной бумагой, смазать электропроводящей смазкой и вновь соединить.

Обратите внимание: Для проверки патронов после выполнения вышеуказанных манипуляций, используйте новые (снятые с других световых устройств) лампы, поскольку не исключено, что установленные ранее световые приборы пришли в негодность одновременно с повреждением контактов.

Когда водитель жмет на педаль тормоза, усилие передается на механизм, который принято называть «лягушкой» или концевиком, он же является включателем тормозных огней. При нажатии на него загораются стоп-сигналы, соответственно, если он по некоторым причинам перестал работать, тормозные огни включаться не будут.

Всего можно выделить 2 основные причины, по которым выходит из строя концевик:

Окисление контактов;
Образование нагара и коррозии.

Важно: Обратите внимание, если на вашем автомобиле постоянно горят стоп-сигналы, высока вероятность, что проблема также связана с концевиком. Способ устранения неисправности в данной ситуации ничем не отличается от варианта, приведенного выше.

Последовательность поиска причины поломки:

проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто; часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей.

Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;

плохой контакт в местах разъемов;
перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;
плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;
повреждение минусовой дорожки в плате плафона.
От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате.

Если приходит, но при нажатии педали тормоза не появляется на втором выводе концевика, значит, проблема в «лягушке»;

при отсутствии на выводе концевика исследуйте цепь до монтажного блока. Если провод цел и надежно закреплен в разъемах, значит, проблема в монтажном блоке.

Обсуждение АвтоЛирика.ру Информационный портал для автолюбителей. Копирование материалов без проставление активной обратной ссылки запрещено.

Представляет собой нефиксируемую кнопку (возвращается в исходное положение после снятия усилия). Располагается непосредственно у педали тормоза. Когда педаль тормоза отпущена – контакты концевика разомкнуты, ток через него не проходит.

Как только контакты концевика замыкаются, идет к лампочкам стоп-сигналов, которые соединены параллельно. «Масса» у задних фонарей общая и представляет собой провод, прикрученный к кузову автомобиля.

Dycep На форуме 15 лет Сообщения: 115 Откуда: Мытищи, МО Добавлено: 24 Августа 2005 13:49 А у меня за два года этот фонарь просто сгнил внутри… Вся плата окисленная была. Новый 350 руб стоил VN На форуме 13 лет Сообщения: 1879 Откуда: Москва Добавлено: 24 Августа 2005 20:08 Да проще надо, скинуть фонарь и простую не мощную лампу на веревочках подключить в разъем, если проводка нормальная, то засветится, если сам фонарь, то при осутствии навыков лучше менять.

В пятнашках там электронная схема стабилизации тока на светодиоды, сгнивает SMD резисторы, приходится менять. Смоттреть по месту. Владимир. http://vovik8.ru http://auto504.ru Валет63 На форуме 12 лет Сообщения: 78 Откуда: Самара Авто: 21140, 2005 г.в., франкония Добавлено: 25 Августа 2005 09:19 Это оказался не фонарь спойлера, а левый стоп. Видимо контакт отходит, ударил кулаком по фаре, — горит.

Авто-помощь

3 – монтажный блок;
8 – лампы габаритного света и стоп-сигналов;
11 – концевик тормозных огней;
К4 – реле контроля исправности ламп стоп-сигнала и габаритных огней.

Локализация неисправности Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

Реле вентилятора двигателя ВАЗ 2114.

Схема подключения вентилятора охлаждения ВАЗ

Вентилятор служит для формирования потоков воздуха, направленных на радиатор двигателя. Это необходимо для того, чтобы охлаждать жидкость, которая по нему циркулирует.

Если автомобиль движется с большой скоростью, вентилятор особо не требуется, так как все необходимое охлаждение мотор получает от встречных потоков воздуха. Но когда автомобиль переходит в режим медленной езды или холостой ход при работающем двигателе, роль воздушного винта становится незаменимой.

Искомое устройство

Включение происходит после подачи соответствующего сигнала от электронного блока управления. ЭБУ, в свою очередь, узнает о необходимости включения вентилятора от датчика температуры. Порог переключения составляет 103-105 градусов Цельсия.

В случае с ВАЗ 2114 вентилятор (винтовой) расположен в моторном отсеке с обратной стороны радиатора.

Почему не работает

Причин, по которым пропеллер может не включаться, когда этого требует температурная ситуация, несколько:

Вышел из строя электродвигатель вентилятора, то есть привод;
Перегорел предохранитель;
Сбой реле;
Обрыв проводки;
Разъемы датчика потеряли контакты;
Датчик неисправен.

Находим неисправность

Зона поиска проблем	Пояснение
Проверка гребного винта	Разъем на гребном винте отсоединен и подключен напрямую к аккумулятору. Если вентилятор работает, с приводом все в порядке. Если пропеллер все равно не крутится, проблема в электродвигателе
Проводка и контакты	Если пропеллер не работает, необходимо проверить состояние проводки и убедиться в исправности контактов датчика
Предохранитель	Эти два элемента находятся в моторном отсеке слева ближе к водителю внутри монтажного блока. Вентилятор имеет предохранитель с обозначением F4 с номинальным током 20А. Тест можно выполнить, нажав кнопку звукового сигнала. Почему? Да потому что он тоже подключен к этому предохранителю. Или проверить тестером
	Находится там же, где и предохранитель. Для эффективной проверки лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его на место старого и проверить
	Для проверки датчика отключите от него питание. Если он сработает, пропеллер запустится в аварийном режиме, то есть будет дуть постоянно. Отсоедините разъем и включите зажигание. Если пропеллер крутится, то датчик сломан. Нужна замена

Когда менять

Если причиной всех проблем был сам вентилятор, менять его не обязательно, так как в некоторых случаях его можно полностью отремонтировать. Поломки часто связаны с подшипником или щетками.

Если причиной поломки стал выход из строя электродвигателя из-за обрыва проводки или короткого замыкания, не стоит рисковать его ремонтом. Проще и лучше заменить весь привод.

Испытание на обрыв цепи

Если ездить на автомобиле, не имеющем охлаждающего винта, это приведет к перегреву охлаждающей жидкости и разрушению патрубков, резиновых элементов, прокладок главного блока цилиндров и клапанных крышек. Недалеко от разрушения компонентов поршневой группы.

Предохранитель

Категорически запрещается эксплуатировать автомобиль с неисправным вентилятором.

Цена вопроса

Многим важно узнать стоимость комплектующих и работ перед тем, как заняться вопросом неработающего пропеллера радиатора.

Новый элемент сегодня будет стоить около 1,5-2,5 тысяч рублей в зависимости от модели и региона. Стоимость замены станции Техническое обслуживание составит от 400 рублей и выше. Хотя на это не обязательно тратить деньги, так как самостоятельная замена займет у вас не более получаса. Да и особо сложного тут ничего нет.

Датчик температуры

Замена

Для того, чтобы заменить крыльчатку вентилятора охлаждения своими руками, потребуется достаточно небольшой набор инструментов, в который входят:

Крестовая отвертка;
Торцевой ключ на 8 миллиметров;
Торцевой ключ на 10 мм.

Если вы готовы, то приступим.

Припаркуйте автомобиль на ровной поверхности, включите ручной тормоз. На всякий случай можно поставить под колеса своего ВАЗ 2114 дополнительные опоры. Меры предосторожности никогда не помешают.
Поднимите капот, отсоедините от отрицательной клеммы аккумуляторной батареи.
С помощью ключа на 10 мм демонтируются крепления корпуса воздушного фильтра.
Вооружившись отверткой, ослабьте хомут воздуховода, расположенного на датчике массового расхода воздуха. Так вы сможете убрать гофру. Сделай это.
Крышка корпуса воздушного фильтра имеет саморезы, которые удерживают ее на месте. Откручиваются отверткой, после чего достают из своего посадочного места фильтрующий компонент.
Теперь возьмите ключ на 8 и с его помощью демонтируйте крепления воздухозаборника, затем снимите сам воздухозаборник.
Теперь ключом на 10 и 8 миллиметров снимаются крепежные гайки на корпусе вентилятора по всему периметру. Всего вы найдете там 6 орехов.
Отсоедините разъем от провода от разъема вашего сломанного вентилятора.
Снимите кожух вентилятора, захватив при этом привод, то есть электродвигатель.
Вооружившись ключом на 10 мм, нужно демонтировать три болта крепления, которые удерживают электродвигатель на кожухе.
Установите новый вентилятор вместо старого устройства.
Возвращаем все крепления на место, подключаем коннекторы, собираем в обратном порядке.

После установки нового оборудования обязательно включите двигатель и дайте ему поработать некоторое время. Пока не включится вентилятор и не закрутится пропеллер. Это займет не более 5 минут. Вскоре вентилятор должен отключиться. Если не останавливается, выключите двигатель. Повторите эксперимент.

Редко оказывается, что после замены вентилятор все равно не работает. Даже если это и произошло, то это связано с двумя возможными событиями – пострадали другие элементы системы охлаждения, либо вы приобрели нерабочий вентилятор. Увы, учитывая количество подделок на рынке, второй вариант исключать нельзя.

Почему не включается вентилятор радиатора на ВАЗ 2114

Вентилятор служит для создания потоков воздуха, которые направляются в радиатор двигателя. Это необходимо для охлаждения жидкости, которая по нему циркулирует.

Если автомобиль движется с большой скоростью, то вентилятор особо не нужен, так как все необходимое ему охлаждение двигатель получает от встречных потоков воздуха. Но когда автомобиль переходит в замедленное движение или на холостом ходу при работающем двигателе, роль воздушного винта становится незаменимой.

Требуемое устройство

Включение происходит после подачи соответствующего сигнала от электронного блока управления. Компьютер, в свою очередь, узнает о необходимости включения вентилятора от датчика температуры. Порог переключения составляет 103-105 градусов Цельсия.

В случае с ВАЗ 2114 вентилятор (винтовой) расположен в моторном отсеке под задней частью радиатора.

Почему не работает

Причин, по которым пропеллер не может включиться, когда того требует ситуация с температурными показателями, несколько:

Неисправен двигатель вентилятора, то есть привод;
Перегорел предохранитель;
Восстановленное реле;
Обрыв проводки;
Разъемы датчика потеряли контакты;
Датчик неисправен.

Мы нашли ошибку

Область устранения неполадок

объяснение

Отсоединяет разъем на винте и подключается непосредственно к аккумулятору. Если вентилятор работает, привод работает нормально. Если пропеллер по-прежнему не крутится, проблема в электродвигателе.

Проводка и контакты

Если гребной винт не работает, следует проверить состояние проводки и убедиться в исправности контактов датчика.

Эти два элемента находятся в моторном отсеке слева ближе к водителю внутри монтажного блока. В состав вентилятора входит предохранитель с обозначением F4 с номинальным током 20А. Тест можно выполнить, нажав кнопку звукового сигнала. Зачем? Да потому что он тоже подключен к этому предохранителю. Или проверьте тестер

Находится там же, где и предохранитель. Для эффективной проверки лучше всего использовать реле , в котором вы на 100% уверены, что оно рабочее, установить его вместо старого и проверить

Для проверки датчика отключите питание от датчика. Если он сработает, пропеллер начнет работать в аварийном режиме, то есть будет постоянно дуть. Отсоедините разъем и включите зажигание. Если винт крутится, то датчик сломан. Нужна замена

Когда менять

Вентилятор радиатора ваз 2114 h2 не включается

ремонт проводки вентилятор системы охлаждения ваз 2114 .

ВАЗ 2114.15 ВКЛЮЧЕНИЕ ВЕНТИЛЯТОРА ПРИНУДИТЕЛЬНОГО ОХЛАЖДЕНИЯ КНОПКОЙ И РЕЛЕ

МАТЕРИАЛЫ: РЕЛЕ 4-КОНТАКТНЫЙ (НОРМАЛЬНЫЙ НА СВЕТ, СИГНАЛ) БЛОК ПОД РЕЛЕ С ПРОВОДАМИ, КНОПКА.

Если причиной всех проблем является сам вентилятор, то менять его не нужно, так как в некоторых случаях его можно полностью отремонтировать. Поломки часто связаны с подшипником или щетками.

Если причиной неисправности стал отказ двигателя из-за обрыва проводки или короткого замыкания, не стоит рисковать его ремонтом. Проще и лучше заменить весь привод.

Проверка на обрыв цепи

Если вы едете на автомобиле без гребного винта охлаждения, это приведет к перегреву охлаждающей жидкости и разрушению форсунок, резины, прокладки главного цилиндра и клапанной крышки. Недалеко и до разрушения компонентов поршневой группы.

предохранитель

Эксплуатация автомобиля со сломанным вентилятором строго запрещена.

Цена вопроса

Перед решением проблемы неработающего радиатора многим важно знать стоимость комплектующих и работы.

Новинка сегодня будет стоить около 1,5-2,5 тысяч рублей в зависимости от модели и региона. Стоимость замены на СТО составит от 400 рублей и выше. Хотя на это не нужно тратиться, так как самостоятельная замена займет не более получаса. И ничего особенно сложного здесь нет.

Датчик температуры

Замена

Для самостоятельной замены вентилятора вентилятора вам потребуется довольно небольшой набор инструментов, в который входят:

Крестовая отвертка;
Шестигранный ключ 8 мм;
Торцевой ключ на 10 мм.

Если вы готовы, тогда мы начнем.

Установите автомобиль на ровную площадку, включите ручник. На всякий случай можно под колеса своего ВАЗ 2114 поставить дополнительные опоры. Меры предосторожности никогда не помешают.
Поднимите капот, отсоедините минусовую клемму от аккумуляторной батареи.
С ключом на 10 мм крепления корпуса Воздушный фильтр в демонтированном состоянии.
С помощью отвертки ослабьте хомут с канала, расположенного на датчике массового расхода воздуха. Таким образом можно убрать гофру. Сделай это.
Крышка корпуса воздушного фильтра имеет саморезы, которые удерживают ее на месте. Они откручиваются отверткой, после чего фильтрующий элемент вынимается из своего посадочного места.
Возьмите гаечный ключ на 8 мм и с его помощью снимите фитинги воздухозаборника, затем снимите воздухозаборник.
Теперь ключом на 10 и 8 мм откручиваются гайки крепления кожуха вентилятора по всему периметру. Всего там вы найдете 6 орехов.
Отсоедините разъем от провода от разъема вашего сломанного вентилятора .
Выньте кожух вентилятора, захватив привод, то есть электродвигатель.
Вооружившись гаечным ключом на 10 мм, вам нужно открутить три болта крепления двигателя к шасси.
Установите новый вентилятор вместо старого устройства.
Возвращаем все крепления на место, подключаем коннекторы, собираем в обратном порядке.

После установки нового оборудования обязательно включите двигатель и дайте ему поработать некоторое время. Пока не включится вентилятор и не закрутится пропеллер. Это займет не более 5 минут. Вскоре сам вентилятор должен отключиться. Если не останавливается, выключите двигатель. Повторите эксперимент.

Редко бывает, что после замены вентилятор все равно не работает. Даже если это произошло, это связано с двумя возможными событиями. пострадали другие элементы системы охлаждения, либо вы приобрели нерабочий вентилятор. Увы, учитывая количество подделок на рынке, второй вариант исключать нельзя.

Каждый водитель знает, что перегрев двигателя – это очень плохо. Ни к чему хорошему это привести не может. Для защиты двигателя от перегрева автомобили оснащаются вентиляторами охлаждения радиатора. И иногда он далеко не один.

Сегодня мы поговорим об очень важном элементе охлаждения — датчике вентилятора. Он отвечает за своевременную активацию этого охлаждающего устройства, предотвращая нежелательный перегрев.

Немного теории

Характеристика	Пояснение
Местоположение	Датчик находится в радиаторе отопителя. Определить, что перед вами именно он, несложно, так как в радиаторе это единственный элемент, к которому подсоединяются провода. А если взять ключ на 30, то только датчик имеет соответствующий размер крепления.
Температура срабатывания	Датчики могут иметь разные пределы температуры. А вот у ВАЗ 2114 включение происходит при 102-105 градусах Цельсия, а выключение — при 85-87 градусах. При выборе нового счетчика ориентируйтесь на тот, который вышел из строя, или приобретите с индикатором включения и выключения 102 и 87 градусов соответственно
Принцип действия	Внутри датчика находится специальная контактная группа. При нагреве охлаждающей жидкости в радиаторе эта группа нагревается и расширяется. Когда расширение достигает определенного предела, контакты замыкаются, они передают сигнал в проводку и включается вентилятор

Причины выхода из строя вентилятора

Существует ряд причин, по которым помимо датчика может выйти из строя датчик вентилятора. Поэтому их следует предварительно исключить, чтобы убедиться, что виноват именно датчик.

Причины отказа вентилятора включают:

Вентилятор неисправен. Он может изнашиваться, терять целостность, получать механические повреждения. Заменить его будет дороже по сравнению с датчиком, но выбора нет.
Цепь порвалась. При проверке датчика обычно используют метод замыкания двух его контактов. А вот при повреждении цепи проводки сделать это будет невозможно, и регулятор будет пенять на неопытность.

Если проверка контактов не удалась, вентилятор не реагирует, попробуйте подключить его контакты напрямую к аккумулятору.

Тест датчика

Кроме того, обязательно проверьте новый датчик перед его установкой. Это позволит убедиться, что это работает. Сегодня на рынке очень много подделок, поэтому всегда есть вероятность приобрести некачественный датчик вентилятора.

Для проверки потребуется определенный набор инструментов и материалов, в который входят:

Емкость;
Вода;
Охлаждающая жидкость;
Термометр;
Мультиметр.

Начнем проверку.

Налейте воду или обычную охлаждающую жидкость в подготовленную емкость.
Опустите в него датчик резьбовой частью.
Подсоедините клемму мультиметра к контактам регулятора. Измерительный прибор должен находиться в режиме измерения сопротивления. Хотя если в мультиметре есть функция прозвонки, то выбирайте ее.
Поместите термометр в жидкость.
Нагрейте воду.
Когда температура жидкости достигнет температуры срабатывания регулятора (92 градуса Цельсия), контакты должны замкнуться и мультиметр начнет издавать звуковой сигнал.
Если этого не произошло, то датчик действительно не работает и его нужно менять.

Если вы приобрели нерабочий регулятор, обязательно обратитесь в магазин и попросите замену или возврат денег. Но только с чеком. Приобретать запчасти лучше в специализированных, хороших магазинах. Риск быть обманутым меньше.

Замена

На инжекторном двигателе, который буквально напичкан всевозможными датчиками, иногда нужно обратить внимание на контроллер включения вентилятора. Если проверка показала, что устройство вышло из строя, ничего не остается, кроме как провести процедуру замены.

В работе потребуется всего несколько инструментов и материалов:

Накидной ключ на 30 миллиметров;
Емкость для слива охлаждающей жидкости;
Сухие тряпки.

Подготовив все необходимое, можно приступать к замене.

В первую очередь нужно дать двигателю остыть. Работать на холодном двигателе удобнее и безопаснее. При попадании горячей охлаждающей жидкости на кожу ожогов не избежать.

Для замены не нужна ни смотровая яма, ни эстакада. Для такой работы эти элементы не нужны. Подойдет простой гараж.
Отсоедините отрицательную клемму от аккумуляторной батареи.
Слейте всю охлаждающую жидкость из радиатора. Не сливайте охлаждающую жидкость из блока цилиндров, в этом нет необходимости.
Снимите крышку расширительного бачка системы охлаждения вашего инжекторного двигателя.
Для слива тосола или тосола открутите сливную пробку на радиаторе. Вы найдете его в нижней части радиатора, и для демонтажа не требуются никакие инструменты. Пробка легко откручивается вручную.
Под сливное отверстие подставьте заранее подготовленную емкость, куда будет стекать охлаждающая жидкость. Подождите, пока поток жидкости полностью не прекратится.
Хочешь такой же антифриз то заливай обратно, бери чистую тару. Если охлаждающая жидкость достаточно старая и нуждается в замене, то чистота тары не имеет значения.
Закрутите пробку обратно.
Отсоедините контакты от датчика вентилятора.
Ключом на 30 мм откручивается регулятор.
Осторожно поворачивайте, чтобы не повредить пластиковый контейнер радиатора.
Вкрутите новый регулятор вместо старого. Обязательно вставьте медную прокладку под новое устройство.

Переустановите проводку управления вентилятором.
Залить в расширительный бачок антифриз или заранее слить антифриз.
Продуйте систему, чтобы избежать образования воздушных пробок внутри системы.
Замените отрицательную клемму аккумуляторной батареи.
Включите блок питания, прогрейте его некоторое время, чтобы убедиться, что новый датчик работает.
Если при нагреве до нужной температуры датчик снова не работает, следует проверить другие элементы, которые могут быть причиной такого поведения системы охлаждения.

Замена без слива охлаждающей жидкости

Если вы не хотите тратить много времени на замену датчика на своем ВАЗ 2114, то можно обойтись без процедуры слива охлаждающей жидкости.

Замена регулятора включения вентилятора без ступени слива охлаждающей жидкости требует опыта и определенных навыков. Поэтому новичку не рекомендуется использовать этот метод ремонта.

Ключом на 30 начинайте откручивать старый датчик, но не до конца.
Подготовьте новый датчик.
Одной рукой выкрутить старый регулятор до конца, а другой быстро вставить новый.
В этом случае вытечет определенная часть антифриза, но это не страшно.
После замены обязательно тщательно протрите сухой тканью все области вокруг регулятора.
Проверьте наличие утечек после установки нового устройства.

После завершения работ тщательно протрите автомобиль, чтобы охлаждающая жидкость не оставалась на двигателе и его узлах. Особенно это касается резиновых и пластиковых элементов.

Приведены все основные схемы подключения и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ. различные модели. В чем суть работы ВО? Электродвигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, с помощью которой он крепится к задней части радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленный поток воздуха, который, собственно, и охлаждает антифриз или антифриз.

Если не работает вентилятор охлаждения, не спешите обращаться в автосервис. Определить причину неисправности можно самостоятельно. Причем для этого совсем не обязательно иметь специальные навыки — достаточно изучить справочный материал с сайта и следовать инструкциям по его проверке/замене.

Схема включения кулера ВАЗ 2104, 2105 и 2107

Вентилятор радиатора
датчик температуры (расположен снизу радиатора)
монтажный блок
реле зажигания
замок зажигания

А — к контакту «30» генератора.

Электровентилятор охлаждения ВАЗ 2106

Датчик запуска двигателя;
двигатель вентилятора;
реле запуска двигателя;
основной блок предохранителей;
замок зажигания;
дополнительный блок предохранителей;
;
.

Соединение вентилятора 2108, 2109, 21099

До 1998 года на автомобилях со старым блоком предохранителей 17. 3722 (палочные предохранители) в цепь вентилятора включалось реле 113.3747. После 1998 года такого реле нет.

Также до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными диапазонами температур или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле; усиленный для больших токов ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

Двигатель вентилятора
Датчик включения двигателя
Монтажный блок
замок зажигания

К9 — Реле включения двигателя вентилятора. А — К выходу «30» генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

Двигатель вентилятора
Датчик 66.3710 включения электродвигателя
Монтажный блок

А — К выходу «30» генератора

Схема включения ВО ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях подвижных различна. На автомобилях с карбюраторным двигателем для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем, управляемым контроллером.

Схема на ваз 2113, 2114, 2115 инжектор и карбюратор

Где находится реле вентилятора

4 — реле электровентилятора;
5 — реле электробензонасоса;
6 — главное реле (реле зажигания).

Внимание: последовательность реле и предохранителей может быть произвольной, ориентируемся по цвету проводов. Поэтому находим реле, от которого отходит тонкий розовый провод с черной полосой, идущий от главного реле (клемма 85*) (не путать с тонким, красным проводом с черной полосой, идущим от контроллера) и толстый силовой белый провод с черной полосой (клемма 87) (белый и розовый провода нам нужны), это реле вентилятора.

Если вентилятор охлаждения не работает

Для привода вентилятора постоянного тока устанавливается электродвигатель, возбуждаемый постоянными магнитами МЭ-272 или аналогичными. Технические данные электровентилятора и датчика включения вентилятора:

Номинальная частота вращения вала двигателя с крыльчаткой, 2500 — 2800 об/мин.
Потребляемый ток электродвигателя, 14 А
Температура замыкания контактов датчика, 82±2 град.
Температура размыкания контактов датчика, 87 ± 2 град.

Вентилятор охлаждения может не включаться из-за:

неисправности электропривода;
перегорел предохранитель;
неисправен термостат;
вышел из строя датчик температуры включения кулера;
неисправно реле ВО;
обрыв электропроводки;
неисправна крышка расширительного бачка.

Для проверки самого мотора вентилятора ВАЗ подаем на его выходы напряжение 12 В от аккумулятора — исправный мотор будет работать. Если причина проблемы в вентиляторе, можно попробовать его отремонтировать. Проблема обычно в щетках или подшипниках. Но бывает, что электродвигатель выходит из строя из-за короткого замыкания или обрыва обмоток. В таких случаях лучше заменить весь привод.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверка производится с помощью автомобильного тестера, включенного в пробный режим.

В автомобиле с карбюраторным двигателем необходимо проверить датчик — включить зажигание и замкнуть два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
Для инжекторных автомобилей прогрейте двигатель до рабочей температуры, и отсоедините разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер должен запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет привод вентилятора работать непрерывно. Если привод запускается, датчик неисправен.

Замена электровентилятора в автомобиле

Ставим автомобиль на ровную поверхность, обездвиживаем стояночным тормозом.
Откройте капот, отсоедините минусовую клемму.
Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
С помощью отвертки ослабьте хомут воздуховода на датчике расхода воздуха и снимите гофру.
Откручиваем винты крепления крышки корпуса воздушного фильтра, снимаем фильтрующий элемент.
Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
Ключом на 10, затем на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
Отсоедините жгут проводов от разъема вентилятора.
Осторожно снимите кожух вентилятора вместе с приводом.
Ключом на 10 откручиваем 3 болта крепления электродвигателя к кожуху.
Ставим на его место новый.
Устанавливаем конструкцию на место, закрепляем, подключаем коннектор.
Дальнейшая установка осуществляется в обратном порядке.

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при температуре 100-105°С, при нормальной работе
Температура двигателя 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно оказывает негативное влияние.

Эту проблему можно решить двумя способами: настроить температуру включения в «мозгах» или сделать кнопку. Мы сосредоточимся на втором. Включать вентилятор с кнопки очень удобно: попал в пробку — включил, выехал — выключил, и никто не перегревался.

В кабине установлена кнопка выбора режима работы вентилятора (постоянно выключен, постоянно включен, включается автоматически с помощью датчика) — эта «настройка» необязательна, но будет очень полезна добавление.

Будет большой ток на контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора, и поэтому надо использовать там провода сечением не менее 2 мм, иначе более тонкий провод не выдержит и перегорит.

Видео — подключение и проверка ВО

В случае с ВАЗ 2114 вентилятор (винтовой) расположен в моторном отсеке с обратной стороны радиатора.

Почему не работает

Причин, по которым пропеллер может не включаться, когда того требует температурная ситуация, несколько:

Вышел из строя электродвигатель вентилятора, то есть привод;
Перегорел предохранитель;
Сбой реле;
Обрыв проводки;
Разъемы датчика потеряли контакты;
Датчик неисправен.

Находим неисправность

Зона поиска проблем	Пояснение
Проверка гребного винта	Разъем на гребном винте отсоединен и подключен напрямую к аккумулятору. Если вентилятор работает, с приводом все в порядке. Если пропеллер по-прежнему не крутится, проблема в электродвигателе
Проводка и контакты	Если пропеллер не работает, необходимо проверить состояние проводки и убедиться в исправности контактов датчика
	Эти два элемента находятся в моторном отсеке слева ближе к водителю внутри монтажного блока. Вентилятор имеет предохранитель с обозначением F4 с номинальным током 20А. Тест можно выполнить, нажав кнопку звукового сигнала. Почему? Да потому что он тоже подключен к этому предохранителю. Или проверьте тестером
	Находится там же, где и предохранитель. Для эффективной проверки лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его на место старого и проверить
	Для проверки датчика отключите от него питание. Если он сработает, пропеллер запустится в аварийном режиме, то есть будет дуть постоянно. Отсоедините разъем и включите зажигание. Если пропеллер крутится, то датчик сломан. Нужна замена

Когда менять

Ездить на автомобиле, не имеющем охлаждающего винта, это приведет к перегреву охлаждающей жидкости и разрушению патрубков, резиновых элементов, прокладок главного блока цилиндров и клапанных крышек. Недалеко от разрушения компонентов поршневой группы.

Категорически запрещается эксплуатировать автомобиль со сломанным вентилятором.

Цена вопроса

Новый элемент сегодня будет стоить около 1,5-2,5 тысяч рублей в зависимости от модели и региона. Стоимость замены на СТО составит от 400 рублей и выше. Хотя на это не обязательно тратиться, так как самостоятельная замена займет у вас не более получаса. Да и особо сложного тут ничего нет.

Замена

Для того, чтобы заменить пропеллер охлаждения вентилятора своими руками, вам понадобится достаточно небольшой набор инструментов, который включает:

Крестовая отвертка;
Торцевой ключ на 8 миллиметров;
Торцевой ключ на 10 мм.

Если вы готовы, то приступим.

Припаркуйте автомобиль на ровной поверхности и включите ручной тормоз. На всякий случай можно поставить под колеса своего ВАЗ 2114 дополнительные опоры. Меры предосторожности никогда не помешают.
Поднимите капот, отсоедините минусовую клемму от аккумуляторной батареи.
Ключом на 10 мм демонтируются крепления корпуса воздушного фильтра.
Вооружившись отверткой, ослабьте хомут воздуховода, расположенного на датчике массового расхода воздуха. Так вы сможете убрать гофру. Сделай это.
Крышка корпуса воздушного фильтра имеет саморезы, которые удерживают ее на месте. Они откручиваются отверткой, после чего фильтрующая составляющая снимается со своего посадочного места.
Теперь возьмите ключ на 8 и с его помощью демонтируйте крепления воздухозаборника, затем снимите сам воздухозаборник.
Теперь ключом на 10 и 8 миллиметров снимаются крепежные гайки на корпусе вентилятора по всему периметру. Всего вы найдете там 6 орехов.
Отсоедините разъем от провода от разъема вашего сломанного вентилятора.
Снимите кожух вентилятора, захватив при этом привод, то есть электродвигатель.
Вооружившись ключом на 10 мм, нужно демонтировать три болта крепления, которые удерживают электродвигатель на кожухе.
Установите новый вентилятор вместо старого устройства.
Возвращаем все крепления на место, подключаем коннекторы, собираем в обратном порядке.

Снятие торпеды на ваз 2114

Существует множество причин, по которым автовладелец может захотеть снять приборную панель своего автомобиля. Но в случае с ВАЗ 2114 эта процедура превращается в весьма нетривиальную задачу. Вы можете справиться с этим самостоятельно, и мы расскажем читателю в этой статье, как это сделать.

Назначение приборки

Приборная панель автомобиля ВАЗ 2114

На ВАЗ 2114 устанавливается так называемая европанель, которая должна давать водителю повышенный комфорт, улучшать обзорность, быть информативной, эргономичной и иметь приятный внешний вид. Это его цель. В свое время над этой панелью хорошо поработали конструкторы, и водитель действительно получает максимум информации и обзора. А вот когда приборку нужно снять, у автовладельца начинаются проблемы, так как систему крепления нельзя назвать удобной.

Причины снятия панели

Произошел сбой в работе одного из устройств (или всей системы устройств).
Возникла необходимость в ремонте или полной замене воздуховодов печки автомобиля (в этом случае панель придется снимать полностью).
Панель начала скрипеть, и автовладельцу необходимо загерметизировать и проклеить все ее стыки.

Инструкции по снятию

Необходимые инструменты

Отвертка Phillips (среднего размера)
Отвертка с плоским жалом (средний размер).
Набор рожковых ключей.

Последовательность

С помощью крестообразной отвертки откручиваются 3 самореза, на которых держится левая сторона панели у рычага переключения передач.

Снятие левой панели у рычага переключения передач ВАЗ 2114
Выкрутив винты, вытащите нижний край этой панели из держателя, в котором она находится. Действовать нужно аккуратно, так как велик риск сломать хрупкую деталь.
Правая сторона панели у рычага скорости крепится 5-ю саморезами. Их также нужно открутить крестовой отверткой. Саму панель лучше держать.

Снятие правой панели у рычага переключения передач ВАЗ 2114
Теперь панель можно снять. В процессе нужно следить, чтобы он не зацепился за провода, находящиеся за ним.
На этом этапе масса должна быть отключена от аккумулятора. Если в автомобиле есть магнитола, ее также необходимо отключить от остальной проводки, сняв клеммную колодку. Если нет, то провода просто снимаются со штатных мест. Также необходимо выключить прикуриватель и вынуть лампочку подсветки пепельницы (удобнее всего достать ее вместе с патроном).
Теперь следует снять ручки с рычагов управления дроссельной заслонкой обогрева. Лучший способ сделать это — поддеть их плоской отверткой.

Ручки дроссельной заслонки системы отопления поддеть отверткой
Далее снимается ручка вентилятора печки. Вам просто нужно потянуть его на себя.

Снятие ручки вентилятора печки ВАЗ 2114
Теперь с помощью крестообразной отвертки открутите винты, которыми приборная панель крепится к кронштейнам. Там 4 самореза — 2 слева, 2 справа.

Снятие винтов с кронштейнов центральной консоли
В правом верхнем углу торпедо есть крышка. Его следует осторожно поддеть плоской отверткой, снять, а затем открутить винт, стоящий за ним.
Также необходимо открутить 2 винта на обшивке справа от руля (держат нижнюю часть обшивки).
После снятия накладки станут видны провода выключателей. Все эти провода следует отсоединить (и при этом очень важно запомнить, где какой провод был, а еще лучше пометить их чем-нибудь).

Отсоединение проводов за центральной панелью ВАЗ 2114
На кронштейне рулевого колеса имеется несколько болтов. Откручиваем их.
Теперь нужно освободить крепление каретки. Крепится на болты, которые можно открутить рожковым ключом на 8.

Откручивание нижнего крепления кронштейна панели ВАЗ 2114
С помощью отвертки Phillips отвинтите саморез, удерживающий световод.
Теперь можно снять крепления, в которых находится блок управления отоплением автомобиля.
После этого можно убрать все декоративные вставки на приборной панели и подсветку гидрокорректора.
Теперь можно добраться до винтов крепления верхней и нижней панели. Также с левой стороны руля откручивается поперечина.
После того, как болты будут сняты, панель приборов ВАЗ-2114 можно снимать.

Полное снятие приборной панели автомобиля ВАЗ 2114

Видео: Снимаем приборку на ВАЗ-2114

Как видно из этой статьи конструкторы оказали автовладельцам медвежью услугу. С одной стороны, приборная панель действительно стала эргономичнее. С другой стороны, удалить его стало намного сложнее. Но если воспользоваться приведенной выше инструкцией и запастись терпением, с этой задачей справится даже начинающий автомобилист.

В сегодняшней статье рассмотрим процесс снятия панели приборов с автомобилей семейства ВАЗ 2114-ВАЗ 2115. Прежде чем перейти непосредственно к описанию самого процесса демонтажа, разберемся с самой конструкцией и способом крепления приборной панели. Для этого разберем соответствующую схему:

Приборная панель (она же приборная панель) — основная часть всей конструкции, на которой закреплены: комбинация приборов, бортовой компьютер, ручки управления системой отопления, переключатели и другие элементы.
Защитно-декоративная накладка, на которой предусмотрены воздуховоды, по которым обдувается воздухом лобовое стекло автомобиля.
Монтажный кронштейн.
Декоративный колпачок.
Крышка пепельницы.
Поперечины для обеспечения жесткости конструкции.
Левая и правая декоративные панели центральной консоли.
Щиток приборной панели.
Центральный монтажный кронштейн.

Итак, с теорией разобрались, можно переходить непосредственно к практике. Кстати, в качестве дополнения рекомендуем ознакомиться с материалом по доработке торпеды ВАЗ2115 — .

Снимаем приборную панель с ВАЗ 2114 (ВАЗ 2115)

Процесс демонтажа приборной панели выглядит следующим образом:

1. Отсоединяем минусовую клемму от аккумулятора. Также снимаем магнитолу, если она установлена. Для этого просто вытяните магнитолу из посадочного места на приборной панели, отсоедините от нее колодку жгута проводов и полностью снимите ее.

2. С помощью небольшой крестообразной отвертки открутите винты, крепящие левую декоративную накладку центральной консоли. Снимаем обшивку, аккуратно сняв ее нижнюю часть с кронштейна кузова.

3. Теперь нам нужно снять правую накладку центральной консоли. Для этого откручиваем пять винтов и, придерживая рукой накладку, снимаем ее.

4. Снимите рукоятки рычагов управления системой отопления. Чтобы не повредить ручки и снять их быстро, тонкой отверткой с плоским лезвием подденьте защелку на ручке, тем самым освободив ее от выступа на рычаге.

5. Снимите ручку управления вентилятором системы отопления. Для этого с некоторым усилием потяните ручку, пока она не снимется.

6. Открутите правый винт крепления накладки панели приборов к кронштейну. Также откручиваем винт с левой стороны облицовки панели приборов.

7. Откручиваем два винта в верхней части «окна» панели приборов. После этого откручиваем два винта, которые находятся непосредственно под комбинацией приборов.

8. С помощью прямой отвертки подденьте и снимите декоративную заглушку, расположенную с правой стороны переключателя обогревателя заднего стекла.

9. Открутите саморез, который находится под заглушкой.

10. Отводим декоративную накладку приборной панели в сторону руля. Отсоединяем жгуты проводов от клавишных выключателей, а также от блока бортового компьютера.

11. Полностью снимите облицовку приборной панели.

12. Накидным ключом на «8» откручиваем саморез, крепящий приборную панель с левой стороны. То же самое проделываем с саморезом с правой стороны.

13. Из посадочного места приборной панели вынимаем корпус патрубков систем вентиляции и отопления салона.

14. Ключом на «8» откручиваем винты крепления приборной панели к правой поперечине (один справа, второй слева).

15. Откручиваем крепежный винт и отводим кронштейн приборной панели вместе с блоком реле и блоком предохранителей в сторону.

16. Снимите гидрокорректор фар и выключатель освещения приборов.

17. Открутите винты кожуха рулевой колонки и снимите его. После этого снимаем руль и подрулевые переключатели. Опускаем рулевую колонку в нижнее положение.

18. С помощью крестообразной отвертки отверните саморез левого нижнего крепления панели приборов. Затем открутите верхний винт.

19. Открутить нижний и верхний винты крепления панели приборов с правой стороны.

20. Снимаем «ушки» правой, а также левой поперечины приборной панели со шпилек крепления на рулевой колонке.

21. Отводим приборную панель немного на себя и отсоединяем разъемы проводов крышки освещения вещевого отсека.

22. Отсоединить колодку со жгутами проводов от выключателя освещения вещевого отсека.

23. Отсоедините блок разъемов патрона для подключения переносной лампы.

24. Снимите приборную панель вместе с поперечинами.

25. Устанавливаем панель приборов в порядке обратном снятию.

Современная панель приборов легкового автомобиля — это самостоятельная часть салона автомобиля. И одна из важнейших составных частей, которая должна отвечать двум требованиям и решать две важные задачи. Обеспечить максимальную функциональность и создать ощущение эстетического удовлетворения в сочетании с осознанием комфорта, обеспечиваемого той или иной панелью, за счет удобно расположенных ящиков для хранения, подстаканников, приборов и кнопок управления, а также приятного, приятного для глаз освещения.

Панель приборов ВАЗ 2114

На автомобилях семейства Самара 2 устанавливается современная панель приборов ВАЗ 2114, которую еще называют «Европанель». Дизайнеры поработали над ним так, чтобы он позволял иметь хороший обзор вперед, приятный внешний вид, сочетал в себе информативность и эргономику, и в то же время помогал водителю справляться с обычными бытовыми потребностями.
И в основном им это удалось. Блок приборов и датчиков, установленный перед глазами водителя, за рулем, предоставляет ему максимально возможный объем информации:

В центральной части расположены два стрелочных индикатора, слева — указатель оборотов двигателя, по которому водитель определяет, с какой нагрузкой работает силовая установка в конкретный момент и при необходимости корректирует этот процесс, переключая скоростей, в окошке под стрелкой цифровые часы. Справа — спидометр или указатель текущей скорости автомобиля, в окошке под стрелкой — цифровые показания пройденного пути за весь период эксплуатации автомобиля и за последнюю поездку;
В верхней части, между стрелочными приборами, расположена контрольная лампа указателя поворота с зелеными стрелками, указывающими влево и вправо;
В нижней центральной части — красный треугольник «стоп-сигнала», а под ним CHECK ENGINE — красный сигнал аварийного состояния двигателя по информации бортового электронного устройства;
В левой средней части комбинации приборов находится указатель температуры двигателя, или как его называют в литературе, датчик температуры охлаждающей жидкости, над ним значок, загорающийся при перегреве двигателя. Под ним находятся значки дроссельной заслонки, давления масла, ручного тормоза и включения аккумулятора;
В правой средней части находится стрелочный индикатор наличия топлива в топливном баке, над ним значок полностью заправленного бака, под ним значок минимального количества топлива в баке, а также иконки для ближнего света, низкого уровня тормозной жидкости и дальнего света.

Эргономичность обеспечивается удобным расположением приборов и информационных значков для визуального восприятия информации, а также клавиш, кнопок и рычажков для манипулирования ими. В центральной части панели устанавливается штатный бортовой компьютер, как правило, это БК «Гамма», «Мультитроникс», «Престиж» или «Штат». Место для его установки выбрано очень удачно и с его помощью водитель получает расширенную информацию о состоянии рабочих систем двигателя и агрегатов автомобиля.

Эта информация отражается не только на дисплее БК, но и передается через другие контрольные или информационные лампы и указатели, расположенные на комбинации приборов и в других местах на приборной панели. Кроме того, на бортовой компьютер выводится информация различного характера, например, сроки проведения очередного техосмотра или технического обслуживания.

Удобно расположен закрывающийся бардачок, в котором есть подсветка и довольно большая ниша под ней. Центральная борода также имеет нишу для хранения и пепельницу. Выходные отверстия воздуховодов сделаны достаточно качественно, что позволяет эффективно обдувать стекло и предотвращать запотевание.

В процессе эксплуатации автомобиля постоянно возникают проблемы со сбоями или сбоями в различных системах. Чтобы добраться до некоторых из них, необходимо снять панель ВАЗ 2114. Даже чтобы снять панель приборов, нужно разобраться, как снять торпеду на ВАЗ 2114 (панель приборов).

Кроме того, на ВАЗ 2114 панель необходимо снимать полностью, если возникает необходимость в ремонте воздуховодов и печки, или автовладелец хочет полностью проклеить и загерметизировать стыки конструкции панели, чтобы она не не скрипеть.

Как разобрать панель приборов на ваз 2114

Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своем автомобиле. В разобранном виде до винтов выглядит так:

Устройство приборной панели ВАЗ 2114

Приборная панель и ее комплектующие:

1 — торпеда ВАЗ 2114, или — панель приборов, то есть основная часть всей конструкции, к которому крепится блок приборов, бортовой компьютер, рычаги управления печкой, блоки клавиш и прочие накладки и защелки;

2 — накладка на панель приборов, несет декоративную функцию, также имеет выходы воздуховодов для обдува лобового стекла;

3 — кронштейн;

4 — заглушка;

5 — корпус пепельницы;

6 и 11 — поперечины правая и левая;

7 и 10 — правый и левый экраны консоли;

8 — щиток панели приборов;

9 — центральный кронштейн.

Если внимательно изучить эту схему, то станет понятно, как снять панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.

с помощью крестовой отвертки нужно открутить три винта, удерживающие левый экран консоли. Для удобства лучше использовать для этой работы отвертку с короткой ручкой и жалом.

при снятии экрана аккуратно снимите нижний край накладки с кронштейна кузова.
Правый экран консоли крепится пятью саморезами. С помощью крестообразной отвертки аккуратно открутите все винты, придерживая рукой накладку.

снимите экран так, чтобы он не зацепился за спрятанные за ним жгуты проводов.

Отключите «массу» от аккумулятора, отсоединив колодки. Если на автомобиле есть магнитола, отсоедините ее от основного жгута проводов, вытащив соединительную колодку. Если на машине магнитола не установлена, то просто вытяните провода из панели, их нужно закрыть заглушкой. Обязательно выключите прикуриватель и вытащите патрон с лампочкой пепельницы.

снять ручки с рычагов управления заслонкой отопителя. Для облегчения процесса подденьте их плоской отверткой.

Несмотря на кажущуюся простоту этого предмета, на снятие ручек с рычагов может уйти много времени. Для этого дан хороший пример, как это сделать на снятом юните.

На рычаге есть специальный выступ; при установке рукоятки входит в зацепление с рычагом с отверстием, сделанным для этого выступа. Для этого при снятии ручки необходимо плоской тонкой отверткой поддеть и приподнять защелку на ручке, освободив ее от выступа.

снимите ручку электровентилятора отопителя, просто потянув ее на себя.

открутить с помощью отвертки крестообразные винты крепления панели приборов к кронштейнам справа и слева.

в окошке на панели приборов, где находится приборный блок, два самореза сверху и два снизу — под окном. Их необходимо открутить, освободив накладку (2) и щиток (8).

вытащите заглушку и открутите винт позади нее.

отверните два винта снизу, удерживающие накладку, и снимите ее.
после маркировки проводов, подходящих к выключателям, отсоединить их.

открутить болты крепления кронштейна рулевого колеса.

Ключом на «8» открутить винты нижнего крепления кронштейна.

открутить винт под отвертку и снять световод.
снимите крепления блока управления отопителем и вытащите картриджи из блока обратной стороны.

снимите декоративную вставку, сняв все внешние детали.
открутить гайки ключом на «21».
снять подсветку гидрокорректора.
Открутить верхний и нижний крепления панели, снять крепление к поперечине с левой стороны.

теперь можно снять торпеду ВАЗ 2114.

Установка производится в обратном порядке.

Для того, чтобы наглядно увидеть весь процесс в движении, вы можете посмотреть видео как снять панель приборов на ВАЗ 2114.

Приветствую вас друзья на сайте авторемонта своими руками. В силу различных ситуаций возникает такой момент, когда необходимо поменять приборную панель.

А в сегодняшней статье мы рассмотрим на примере российского автопрома, как поменять панель приборов на ВАЗ 2114, ВАЗ 2115.

Хотя замена панели не такая уж и сложная процедура, многие автовладельцы все же предпочитают обращаться к услугам мастеров, то есть на СТО.

Но по разным причинам многие автолюбители предпочитают делать ремонт ВАЗ самостоятельно, поэтому в данной статье будет описана подробная инструкция по снятию и установке панели приборов ВАЗ 2114.

Как известно, панель приборов доводит до водителя полезная информация во время движения или стоянки автомобиля с работающим двигателем.

Поэтому нужно серьезно отнестись к этому процессу, чтобы при установке не забыть подключить какое-нибудь важное устройство.

Так же стоит отметить, что он в пределах 15 тысяч рублей, так что тут каждый решает сам, стоит замена или нет.

Хотя бывают ситуации, когда без замены просто не обойтись, например, машина попала в аварию или на ней есть какие-то большие трещины.

Как снять панель приборов ВАЗ 2114, инструкция.

В первую очередь откручиваем с левой стороны, именно там находятся педали водителя, три самореза на боковой обшивке консоли, как показано на фото.

Внимание! Во избежание различных коротких замыканий в электрической цепи отключите массу от аккумуляторной батареи.

Снимаем штекер или магнитолу если она установлена и отсоединяем провода. Так же вытаскиваем фишки на прикуриватель и на подсветку пепельницы.

Далее необходимо снять ручку включения вентилятора отопителя и рычаги открытия и закрытия крана печки и других заслонок, поддев их отверткой и потянув на себя.

Откручиваем винты панели приборов сверху и снизу, фигурной отверткой.

Также нужно открутить саморез, который находится под заглушкой рядом с кнопкой включения обогрева заднего стекла. После этого вытаскиваем из корпуса панели приборов все фишки, которые желательно пометить, чтобы потом не перепутать.

Рулевую колонку также необходимо открутить от крепления, после чего она опустится вниз, предварительно сняв руль. Далее необходимо открутить все винты, как показано на рисунке. И утопить внутрь блок управления отопителем.

Так же справа и слева откручиваем винты от кронштейна крепления, идущего от пола к панели приборов. И два самореза от поперечного крепления кронштейна.

Поддев ручку гидрокорректора фар и ручку управления подсветкой приборов, снять их. Вынимаем декоративную накладку и отключаем светодиодную вставку. Затем открутите гайки торцевым ключом.

Отсоединяем остальные фишки иммобилайзера, освещения бардачка и др. Выворачиваем верхний и нижний саморезы крепления панели приборов с левой и правой стороны.

Если вы все отсоединили, потяните панель на себя, установите новую панель в обратном порядке.

Конечно кто-то скажет все сложно и ничего не понятно, но это до тех пор, пока вы сами не начнете его разбирать и потом устанавливать обратно, но тут можно не сомневаться придется немного повозиться.

Многие автовладельцы не знают, как снять приборную панель на ВАЗ 2114. Мы подскажем, как это сделать правильно. Обычно щиток приборов снимают для замены печки, снимают комбинацию приборов, заклеивают патрубки печки, клеят и т.д.

Порядок снятия:

Разберемся, как снять торпеду на ВАЗ 2114. С помощью крестообразной отвертки аккуратно откручиваем 3 самореза (верхний, средний и нижний) крепления левого экрана консоли.

Крестовой отверткой откручиваем следующие пять винтов, которые находятся в правой накладке консоли, затем снимаем сам экран.

Затем отсоедините отрицательную клемму провода от аккумулятора. Если в машине установлена магнитола, то снимаем ее, также отсоединяем колодку ее жгута с проводом или снимаем контейнер-заглушку со щитка.
Далее необходимо отсоединить колодку жгута проводов от прикуривателя. Также необходимо снять патрон лампы пепельницы. Затем снимаем ручку с рычагов, аккуратно поддев ее узкой отверткой.

Следующим шагом является снятие ручки переключателя вентилятора отопителя. Для этого потяните его на себя или подденьте отверткой.

С помощью отвертки Phillips открутите два винта, расположенных над комбинацией приборов, а также два винта, расположенных под ней.

Поддев заглушку, снимите ее и открутите расположенный под ней саморез.

Затем снимите облицовку приборной панели.

Теперь отмечаем в каком порядке подсоединяются колодки жгута проводов к выключателям, и отсоединяем их.

Ставим уже полностью снятую панель приборов и откручиваем болты крепления рулевой колонки. С помощью той же отвертки открутите два винта, как показано на фото.

При помощи ключа на 8 откручиваем также 2 винта самого нижнего кронштейна крепления к приборной панели.

Затем откручиваем винты, на которых держался блок управления подогревом, а также снимаем держатели ламп с его обратной стороны.

Затем снимаем декоративную вставку, но только после того, как будут сняты все ее внешние части.

Штатный иммобилайзер ВАЗ «АПС-4» («АПС-6»). Штатный иммобилайзер ВАЗ «АПС-4» («АПС-6») Иммобилайзер не заводит автомобиль ВАЗ 2114

В настоящее время иммобилайзер устанавливается практически на все новые модели АвтоВАЗ, начиная с ВАЗ 2109, ВАЗ 2110 и заканчивая последними модификациями ВАЗ 2114, ВАЗ 2115 и другими. использование диагностического оборудования, разрядка аккумулятора, внешние электромагнитные помехи и даже при работающем мобильном телефоне) заставляют автовладельцев решать проблему частичного или полного отключения функций таких устройств.

По своей сути принцип работы иммобилайзера достаточно прост. В процессе своей работы он обменивается данными с центральным компьютером, блокируя при отсутствии успешной инициализации (чтении электронного пароля) цепи зажигания и подачи топлива. Следует учитывать, что в процессе своего «обучения» иммобилайзер ВАЗ записывает свой индивидуальный код в память EEPROM контроллера, при этом в собственной памяти он одновременно сохраняет информацию об обученных ключах. Другими словами, самое первое, что необходимо сделать при отключении иммобилайзера, это удалить всю имеющуюся информацию о наличии этого устройства из EEPROM памяти компьютера и, в первую очередь, необходимо отсоединить разъем, соединяющий компьютер и иммобилайзер. Что касается размещения, то на ВАЗ2109иммобилайзер спрятан за приборной панелью, но на ВАЗ 2110 (ВАЗ2112 и др.) он закреплен прямо над ЭБУ, и чтобы получить к нему доступ, придется снять боковой щиток. Сложнее всего добраться до иммобилайзера на Ниве Шевроле.

Отдельного упоминания заслуживает восстановление диагностической линии при снятии иммобилайзера. Для этого установите перемычку между контактами 9.1 и 18 в разъеме ЭБУ.

Для того, чтобы грамотно оживить контроллер и полностью удалить информацию, оставшуюся от иммобилайзера, из его энергозависимой памяти, можно воспользоваться ноутбуком и одной из специально созданных компьютерных программ для перезаписи EEPROM (используя прошивку чистой, т.е. необученный диспетчер). Этот вариант перезаписи актуален для контроллеров VS.1 или January 5.1.x. Несколько дополнений для исправления ситуации на автомобилях оснащенных контроллерами Bosch M1.5.4, и в этом случае вам придется вскрывать блок и устанавливать в него специальную микросхему очистки EEPROM, при кратковременном включении зажигания. Нормальная работа двигателя будет восстановлена после возвращения программного чипа на место. В ряде случаев такая технологическая процедура затруднена тем, что часто эта микросхема не снимается легко, а впаивается, и тут либо приходится вооружаться паяльником, либо пользоваться программой COMBISET, позволяющей очистить EEPROM вдоль обходного пути.

Если после всех этих процедур двигатель успешно запущен, можно попробовать переподключить иммобилайзер. При возникновении такого желания необходимо учитывать тот факт, что процедуру обучения устройства придется повторить с помощью красной клавиши, а это не всегда возможно. Если обучение не помогло с первого раза, можно попробовать удалить eeprom из платы иммобилайзера и почистить цепь с помощью программатора. Можно просто установить совершенно новый, а значит чистый чип. В некоторых случаях положительного эффекта можно добиться с помощью программного обеспечения Uncle Sam или Combiset.

Кстати, переобучение иммобилайзера проводится и после замены по каким-либо причинам центрального контроллера, так как в этом случае иммобилайзер не выполнит свою основную фикцию по запрету несанкционированного запуска двигателя.

Как бы то ни было, но вся работа с иммобилайзерами ВАЗ требует особой осторожности, так как производители таких устройств предусмотрели наличие определенных «подводных камней» на пути мастеров. Так, ошибка в обучении системы АПС-6 приводит к ее блокировке. Непрофессиональное стирание системы eeprom Микас 7.6 (устанавливается на Daewoo Sens) приведет к полной блокировке запуска двигателя. А вот на Калине отключение иммобилайзера может привести к нарушению работы центрального замка.

Почти все новые автомобили оборудованы иммобилайзерами. Эти электронные устройства помогают предотвратить угон транспортного средства, отключая «жизненно важные» системы автомобиля. Как только злоумышленник сядет в машину, он попытается завести двигатель и уехать. Иммобилайзер либо вообще не позволит это сделать, либо угонщик сможет отъехать на несколько сотен метров, после чего подача топлива прекратится, а двигатель заглохнет.

Такие иммо устройства могут быть контактными или бесконтактными. Первые уже перестали выпускаться, а вторые пользуются большой популярностью у автовладельцев. Однако иногда возникают ситуации, когда автолюбитель задается вопросом, как отключить иммобилайзер на ВАЗ 2112 или другой марки. Дело в том, что в детище отечественного автопрома часто возникают проблемы именно с электроникой и различными устройствами. Рассмотрим основные причины отключения иммобилайзера.

Почему приходится отключать иммобилайзер

ВАЗ стал оснащать иммо только инжекторные автомобили. Первые противоугонные устройства этой серии появились на ВАЗ 2110 и назывались они АПС-4. Сегодня более распространены более современные модели АПС-6. Сейчас этим устройством оснащены все автомобили серий от 2110 до 2115.

Самая частая проблема с этим устройством — потеря ключа или если автовладелец, сам того не зная, стер свой код. Если говорить конкретно о штатном иммо ВАЗ, то часто можно встретить проблему, связанную с тем, что в салоне не гаснет свет и, как следствие, не работает сигнализация. Кроме того, программное обеспечение иммобилайзера часто дает сбой, в результате чего его центральный блок не считывает информацию о ключе или считает его «не родным». В результате, останавливаясь на дозаправку, вы рискуете остаться в «заглохшей» машине.

Чтобы перепрограммировать (женить, обойти, прошить, обновить, адаптировать) устройство нужно сначала выключить. Кроме того, иммобилайзеры обычно отключают при установке автосигнализации.

Обход иммобилайзера при подключении сигнализации

Перед отключением иммобилайзера на ВАЗ 2110 следует изучить все способы такого перезапуска, и первое с чего нужно начать, это полезная опция от ВАЗ. Поскольку именно в этих автомобилях чаще всего «глючат» иммобилайзеры, производители придумали простое решение этой проблемы. Благодаря специальному ПО можно произвести альтернативный запуск устройства и совершить одну поездку в аварийном режиме. Правда, для этого сначала нужно ввести шестизначный пароль. Активируется нажатием на педаль газа. Это означает, что если код «сброса» равен «999999», то соответствующее количество раз, с таким же интервалом, нужно нажать на газ. Положительных эмоций такая процедура не вызывает, но в безвыходной ситуации или при постановке сигнализации это может быть единственным способом перехитрить иммобилайзер.

Еще способ — обходной модуль (иммо обходчик). Небольшое электронное устройство снабжено приемопередающими антеннами, расположенными внутри и снаружи. Внутри корпуса также находится ключ или чип устройства. Как только вы заводите машину с сигнализацией, внутренняя антенна считывает код и передает его на замок зажигания.

Важно! Если машина заводится с ключа, такой обходчик не подойдет.

Если один из ключей был утерян, то оставшийся запасной можно разобрать и вынуть из него чип и закрепить на замке зажигания. После этого можно использовать любой ключ зажигания и иммо отключится.

Это что касается общепринятых приемов, которые помогут в решении таких вопросов, как отключение иммобилайзера на ВАЗ 2114. Если вы хотите вручную отключить иммо, то необходимо придерживаться следующих рекомендаций.

Правила отключения иммобилайзера

Перед отключением иммобилайзера необходимо отключить разъем от защиты, то есть дать системе сигнал об отсутствии иммо. После этого можно будет стереть данные на устройстве и заменить их новыми. Но на практике все не так просто.

Если отключить устройство неправильно, система может воспринять это как несанкционированный доступ и автомобиль будет полностью заблокирован. В этой ситуации сделать что-либо будет сложно, останется только вызвать эвакуатор. Поэтому будьте предельно осторожны. Существует две схемы отключения иммобилайзера.

Обрезать провода.

Для этого найдите блок управления иммобилайзером. Чаще всего он находится за центральной консолью, рядом с магнитолой. После этого нужно нащупать разъем на блоке и снять его. В этом разъеме вы найдете 20 контактов, сначала найдите девятый, а потом восемнадцатый. Эти два провода необходимо разрезать, соединить и заизолировать.

После этого остается только удалить иммобилайзер и восстановить линию, по которой производится диагностика (К-линия). Для этого установите перемычку, которая восстановит связь между ЭБУ и диагностическим блоком. Обрезаем провода и соединяем их, после чего разъем ставится на свое законное место.

Перепрошивка своими руками.

Для этого вам понадобится:

ПК или планшет;
паяльник;
ПАК-программатор загрузчика.

Далее необходимо разобрать компьютер, найти разъем контроллера и подключить к нему ПАК-загрузчик. Читаем заводскую прошивку с расширением BIN. Также необходимо считывать информацию через разъем EEPROM. После этого нужно сохранить заводскую прошивку на компьютер и залить в компьютер чистую EEPROM. После этого можно отключить загрузчик, собрать контроллер и установить его на место.

При пайке блока автоПЗУ потребуется паяльник. Либо можно использовать программу COMBISET с функцией очистки EEPROM, тогда ничего паять не придется.

Если речь идет о конкретном иммобилайзере АПС-6, то полезно будет знать назначение штифтов иммо.

Зеленый провод относится к антенной катушке в замке зажигания.
Синий отвечает за реле дополнительного питания (для стеклоподъемников).
Зелено-белый идет от выключателя головного света.
Оранжево-белый относится к задним противотуманным фарам.
Розовый — постоянный плюс от аккумулятора.
Желтый провод подключается к массе при включенных задних противотуманных фарах.
Жёлто-чёрный относится к К-линии, если это класс 7, то имеем провод от диагностической колодки, а если класс 8, то от блока управления ЭУР.
Белый идет к катушке антенны, расположенной в замке зажигания.
Зеленый/черный идет от двери VC на стороне водителя.
Коричневый — из габаритов ВК.
Черный — масса.
Оранжевый относится к клемме 15 выключателя зажигания.

Под стражей

Обратите внимание, что иммобилайзеры АПС-6 часто могут располагаться в корпусе от АПС-4. Видимо, в те годы корпусов производилось больше, чем самих устройств, и поэтому производители решили их продавать. Поэтому ищите плату, на которой может быть написано APS-6 вместо 4. Кроме того, имейте в виду, что приведенные выше правила могут отличаться, а также чипы, выпущенные в разные годы. Поэтому будьте внимательны и по возможности доверьте это дело профессионалу.

Подключив новую сигнализацию часто сталкиваются с одной проблемой — не работает автозапуск. Сразу нужно проверить, все ли точки подключения задействованы. В последних моделях ВАЗ, таких как 2114, замок зажигания содержит три вывода: стартер, питание, зажигание. Здесь сложно запутаться, но мотор может включиться и заглохнуть уже через 5 секунд. По сути, так работает обычная защита. Как с этим бороться, обсуждается далее.

Ищем «виновника» всех проблем

Будем считать, что речь идет только о хэтчбеке ВАЗ-2114. Если ключ, то есть брелок, нужно прислонить к платформе, отсоедините два его разъема (лампочка и антенна). А затем, взяв отвертку, можно демонтировать отдельный блок, закрепленный справа от рулевой колонки:

Демонтаж модуля АПС

Сам блок называется АПС-4, но в его случае, если говорить о последние годы выпуска электронику АПС-6 можно расположить.

Допустим, устанавливают сигнализацию с автозапуском, и активирован штатный иммобилайзер, типа АПС-6. Решений четыре:

К сигнализации подключается обходчик иммобилайзера, а внутрь корпуса обходчика помещается чип-ключ;
Хороший вариант — установка обходчиков без ключа, только CAN-шины в машине семейства 2114 нет, а «по цифре» подключать некуда;
Также можно перевести иммобилайзер в сервисный режим, но в модулях АПС-6, в отличие от АПС-4, эта функция заблокирована;
Наконец-то можно полностью избавиться от штатной защиты, но для этого нужно сбросить EEPROM компьютера.

В общем случае EEPROM — это «запоминающее устройство», а ЭБУ — это контроллер двигателя. Получается, что придется работать с блоком контроллера, а сам иммобилайзер останется как был.

Манипуляции с контроллером ЭБУ

Блок контроллера ВАЗ-2114 может относиться к следующему семейству — Январь 5.1.Х или ИТЭЛМА 5.1. Цифровое обозначение, напечатанное на этикетке, в этом случае выглядит так: 2111-1411020-71 (могут идти цифры «72»). Если последние две цифры «пробел» или цифра «70», то установлен контроллер BOSCH M1.5.4. Стирание EEPROM в последнем случае выполняется с разбором блока, но без пайки. А в первом случае даже не придется открывать крышку блока.

Сброс EEPROM в контроллере BOSCH

Посмотрим, как выглядит плата контроллера снизу:

ЭБУ BOSCH M1.5

Чип 24C02 — память EEPROM. Обведите маркером 5-й и 6-й отводы, B и C. Эти точки для подключения программатора, который собран из трех транзисторов.

Схема программатора, о которой шла речь, выглядит тривиально. А значит можно быстро собрать своими руками:

Программатор для EEPROM 24C02

Устройство подключается к COM-порту компьютера. А с разъема MOLEX берут напряжение «12 Вольт». Разумеется, «массу» тоже надо брать с этого разъема. Максимальный потребляемый ЭБУ ток в любом случае не будет превышать 0,5 А.

Теперь рассмотрим процедуру, позволяющую ЭБУ «забыть» о существовании иммобилайзера:

Напряжение питания (12 Вольт) подается на 18-й и 27-й контакты блока;
Общий провод, то есть «земля», подключается к 19-му контакту;
Подождите 10 секунд;
Подключить контакт B программатора к отводу 5;
Соедините контакт C программатора с контактом 6;
В интерфейсе программы Combiset выбрать пункт «Очистить EEPROM», нажать кнопку «Установить»;
Подождите несколько минут.

Схема подключения основного разъема ЭБУ выглядит так:

Блок ЭБУ, 55 контактов

Приложение Combiset необходимо скачать с официального сайта (almisoft.ru). Подойдет даже Демо-версия, доступная в разделе «Скачать».

В самой программе необходимо правильно задать номер COM порта, который будет использоваться. Ниже показан порт COM-1, но это не единственный вариант.

Комбинированный интерфейс

Как «отвязать» контроллеры «Январь»

Распространенным типом контроллеров на автомобилях ВАЗ-2114 являются следующие блоки: Январь 5.1.Х и ИТЭЛМА 5.1. Их нужно запрограммировать таким же образом. Требуется использовать переходник с COM-порта на K-Line, но его легко сделать самому:

Скриншот окна Flashecu

Процедура стирания занимает несколько минут.

Сам блок, о котором говорилось выше и который нужно «отвязать» от иммобилайзера, всегда находится в одном месте — под крышкой тоннеля справа:

Салон четырнадцатой модели

Конечно , речь идет о семействе 2114, а в других автомобилях ВАЗ найти блок будет сложнее. Установка и отключение могут быть выполнены следующим образом:

Снимите «минусовую» клемму с аккумулятора;
Открутите фиксирующий болт и снимите защелку вместе с блоком;
Отсоедините разъем.

При установке действия выполняются в обратном порядке. Но есть одна хитрость.

После подключения ЭБУ питание подается в сеть. А потом, как ни странно, нужно включить зажигание и дождаться, когда заработает лампочка Check. И только потом, выключив зажигание, можно продолжать эксплуатацию.

Учтите, что сам иммобилайзер после прошивки блока даже не должен соприкасаться с последним. Поэтому, отсоединив его клеммник от иммобилайзера, проводится стандартная ревизия:

От клемм 9 и 18 отрезаются провода;
Полученные отводы, идущие со стороны петли, соединяются.

Можно ничего не менять, а просто полностью отключить разъем, потеряв некоторые возможности:

Вежливое освещение;
ПТФ управления задними фонарями;
Управление стеклоподъемниками.

Как видите, иммобилайзер в современных автомобилях ВАЗ имеет множество функций. А выключают с одной целью — активировать сигнализацию с автозапуском.

Двухрядный разъем штатного иммобилайзера

Модуль обхода иммобилайзера на любом автомобиле ВАЗ хорошо работает в одном случае — при включении в разрыв цепи антенны. Но не все модули, выпускаемые на заводе, в принципе рассчитаны на такой вариант подключения.

Примечания по безопасности

Внутреннее устройство, такое как APS, обеспечивает наилучший уровень защиты. А вот сигнализацию, даже самую современную, можно считать лишь дополнительным охранным устройством. Он не взаимодействует с ЭБУ и не препятствует запуску двигателя. При этом при установке сигнализации с автозапуском всегда реализуется блокировка. В разрыв пускового троса входят два шнура, идущие к основному блоку. И пока охрана не отключена, двигатель запустить нельзя.

Типовая схема подключения сигнализации

Все провода, подключенные к замку зажигания, проходят под значительным током. Но выполнение монтажа своими руками не всегда обеспечивает хорошее качество соединения. В общем, автозапуск лучше доверить опытному электрику. Желаем вам успеха.

Вежливое освещение и дверные выключатели

Любая система сигнализации или безопасности всегда снабжена входом, подключенным к дверным выключателям. В автомобилях ВАЗ провод управления может быть подключен к одной точке (А). Диоды в данном случае не используются:

Схема подключения управления дверью

Обязательно выполните настройку: задержка опроса концевых выключателей должна составлять 20-30 секунд. Если этого не сделать, при включении охраны будут возникать ложные срабатывания. Причина — работа блока АПС, который не гасит плафон после закрытия водительской двери. Рассматриваемый вариант называется «вежливое выделение».

Есть даже современные сигнализации, которые не позволяют включить задержку опроса датчиков. Установка диодов поможет решить проблему.

По идее, выводы 7 и 13 BSC являются точками соединения, которые должны быть развязаны двумя диодами. Но как показывает практика, лучше реализовать схему с тремя дополнительными диодами (см. рис.). Сигнализация подключается к точке Б, и установка задержки опроса в этом случае не требуется. Удачи.

Ключ-ходун, принцип работы

Все автомобили ВАЗ с инжекторной системой питания, вне зависимости от желания владельца, комплектовались и комплектуются штатной противоугонной системой. Злые языки говорят, что у системы несколько иное назначение, однако нас, как владельцев, она в первую очередь интересует как защитная система ВАЗ-2114. Как отключить иммобилайзер, что после этого будет с двигателем, можно ли жить без штатной противоугонки — обо всем понемногу сразу после описания принципа работы устройства.

Зачем нужен и когда не нужен иммобилайзер на ВАЗ-2114

Штатный иммобилайзер предназначен для деактивации двигателя автомобиля в случае несанкционированного проникновения. Проще — вор может взломать дверной замок, может сломать замок зажигания, может даже запустить двигатель. Но не надолго. Система отключит подачу топлива и отключит питание двигателя после того, как двигатель поработает в течение нескольких секунд, если вообще отключит.

Иммобилайзер ВАЗ-2114

Штатный иммобилайзер узнает владельца по ключу с определенным цифровым кодом, который, по идее, достаточно сложно подделать. Более того, в более современных автомобилях иммобилайзер может даже позволить угонщику тронуться с места, но сигнал о взломе и угоне уже отправлен куда надо.

Последнее не относится к ВАЗ-2114. Там иммобилайзер отвечает только за блокировку двигателя и не более того. Тем не менее, само устройство не отличается высокой надежностью и может в любой момент наглухо отключиться, не дав владельцу возможности запустить двигатель.

Это мешало заводским противоугонкам первых выпусков, продолжают болеть и сейчас.

Избавляться от штатного охранника также необходимо, когда есть потребность в более совершенной сигнализации, более надежной и более сложной, скажем, с автозапуском. В этих случаях приходится выключать устройство или искать обходные пути.

Принцип работы иммобилайзера

Принцип работы штатной противоугонной системы на ВАЗ-2114 прост, как и все гениальное.

Иммобилайзер может работать только с двигателем с электронным управлением. Поэтому на карбюраторных двигателях применяются другие противоугонные системы.

Итак, иммобилайзер просто общается с электронным блоком управления двигателем и при необходимости запрещает ему посылать импульсы в те или иные системы.

Чип иммобилайзера в ключе

Устройство делает выводы на основании кода, который несет в себе чипированный ключ владельца. Как только ключ оказывается в приемной зоне иммобилайзера, чип отправляет на устройство зашифрованный код, иммобилайзер его принимает и дает ЭБУ добро на запуск двигателя.

Если код не принят в силу определенных обстоятельств, можно сколько угодно ковырять замок зажигания, двигатель не заводится, электронный блок управления наглухо блокирует двигатель.

Проблемы с иммобилайзером

Вся проблема в том, что иммобилайзер на ВАЗ-2114 общается с ЭБУ через диагностический порт. А это значит, что вы можете влиять на работу охранной системы самыми невинными попытками диагностики, просто подключив диагностическое устройство или компьютер. Кроме того, нередки ситуации, когда иммобилайзер блокируется сам по себе просто из-за помех от мобильного телефона. Словом, часто приходится полностью выключать устройство, а иногда и в экстренных случаях, когда другого выхода (кроме полной замены электроники) просто нет.

Отключение иммобилайзера на ВАЗ-2114

Не каждый автолюбитель обладает глубокими знаниями в области радиоэлектроники, и этим пользуются многочисленные сервисы, которые продают новую электронику за сумасшедшие деньги.

Выключить устройство полностью гораздо проще, и для этого даже не нужно знать схемотехнику.

Достаточно знать, что для отключения устройства и дальнейшей нормальной работы двигателя необходимо полностью стереть информацию об иммобилайзере в памяти электронного блока управления. Теоретически все. Теперь перейдем к практике.

Для отключения иммобилайзера на ВАЗ-2114 необходимо:

Несмотря на простоту этого способа, он не гарантирует правильного отключения иммобилайзера.

Прошивка ЭБУ

Если не удалось выключить устройство, необходимо перепрошить ЭБУ, что мы не рекомендуем делать самостоятельно. Однако если другого выхода просто нет, попробуем перепрошить ЭБУ ВАЗ-2114 своими руками.

Напомним, что наша задача стереть информацию об иммобилайзере из памяти компьютера.

Для снятия иммобилайзера более сложным способом понадобится специальное ПО, ПК, паяльная станция (паяльная сушилка), программатор микросхем. А делается все так:

Демонтируем ЭБУ с автомобиля.
Демонтируем электронный блок управления
Открываем крышку.
Находим микросхему с прописанными данными об иммобилайзере. На ЭБУ Январь 7. Х эта микросхема имеет обозначение 24С04, это EEPROM память ЭБУ.
EBU контроллер EEPROM 24C04
Тут два варианта — найти новый чип заранее, или почистить старый. Для очистки памяти потребуется компьютер с Windows и программа для сброса памяти чипа.
Впаять микросхему 24С04 и заменить на новую. Или перепрошить.
Прошивка (стирание данных иммобилайзера и запись пустой микросхемы) на ПК с помощью программатора занимает несколько минут. После этого можно припаять его на место.

Перед установкой ЭБУ и перед его подключением необходимо физически отключить иммобилайзер. В противном случае флеш-память снова прочитает данные о нем и придется все делать заново.

Конечно, это не единственные способы снятия иммобилайзера, но самые доступные и эффективные. Всем успешной работы!

Видео о снятии иммобилайзера с ЭБУ автомобилей ВАЗ

Иммобилайзер ВАЗ 2114 — противоугонное устройство, предназначенное для защиты автомобиля от угона. В случае взлома автомобиля и при попытке завести двигатель иммо активирует блокировку двигателя, чтобы предотвратить движение на автомобиле. По каким причинам может выйти из строя иммобилайзер и как его отключить самостоятельно, мы расскажем в этой статье.

[ Скрыть ]

Основные проблемы и особенности иммобилайзеров

Иммо может взаимодействовать только с ЭБУ, поэтому в карбюраторных автомобилях это противоугонное устройство не используется. Иммо обменивается информацией с модулем управления и при необходимости запрещает устройству посылать сигналы на определенные узлы. Это устройство делает соответствующие выводы на основании кода, который находится в микросхеме отмычки. При попадании ключа в иммо-диапазон чип передает зашифрованный сигнал на устройство, которое его обрабатывает и дает указания относительно запуска двигателя или его запрета.

Какие неисправности характерны для системы:

Поскольку противоугонное устройство взаимодействует с блоком управления по диагностической линии, его работа может быть нарушена в результате некорректной диагностики.
Различные помехи, которые может издавать даже мобильный гаджет. Обычно помехи излучает более мощное оборудование и станции, но причиной может быть даже смартфон.
Заводской брак, из-за которого схема устройства «вышла из строя» и больше не может функционировать. Как показала практика, неисправные системы часто встречались в первых автомобилях, которые были оснащены иммобилайзерами и инжекторными двигателями. В этом случае причина неисправности устраняется либо ремонтом, либо заменой устройства.
Также иммо, как и сигнализация, может перестать работать из-за севшего автомобильного аккумулятора. Особенно эта проблема часто проявляется зимой, когда аккумуляторы более подвержены разрядке в результате воздействия низких температур на электролит. В особенности это актуально для старых аккумуляторов, которые уже отработали свой срок службы. В таких случаях автовладельцы должны знать, как отключить сигнализацию или иммо.
Еще одна причина, по которой иммо может перестать работать, это программная ошибка. Проблемы такого плана могут решить квалифицированные диагносты, ведь есть вероятность, что вам придется перепрошивать блок управления (автор видео о неисправности противоугонной системы — ИЗО))) канал ЛЕНТА) .

Руководство по выключению

Нужно ли отключать иммо или сигналку и как правильно это сделать? Предлагаем вам более подробно рассмотреть эти вопросы.

Нужно ли отключать иммобилайзер на четырнадцатой модели ВАЗ?

Если есть потребность, то конечно надо. Необходимость отключения сигналки или иммо возникает, когда система блокирует двигатель и запуск силового агрегата становится невозможным.

Как отключить?

Если речь идет о сигнализации, то в первую очередь нужно знать о точках подключения, которые использовались при установке. В каждой противоугонной системе есть кнопка отключения сигнализации, которую обычно называют сервисной кнопкой Valet. Неважно, новая это кнопка аварийки или старая ВАЗ 2114.

Комбинация с применением евроаварийки при отключении противоугонной системы описана в инструкции. Этот процесс индивидуален для каждой отдельной модели сигнализации, поэтому мы не будем его описывать. Если не на «четверке», то придется отключать центральный блок, но без помощи профессионала в этом деле не обойтись.

Что касается того, как правильно отключить иммо своими руками, то порядок действий следующий:

Для начала нужно найти блок установленной противоугонной системы. Если вы устанавливали иммобилайзер самостоятельно, то должны знать, где находится модуль управления. Если установка с завода, то модуль должен находиться внутри торпеды, прямо под рулем.
Далее необходимо отсоединить разъем с сигнальными проводами от модуля управления. Отсоедините провода и отведите их в сторону.
Теперь вам нужно найти контакты с номерами 9 и 18, всего 20 контактов на разъеме.
Контакты с номерами 9 и 18 необходимо обрезать канцелярским ножом. Зачистите контакты обрезанных проводов, затем максимально надежно их скрутите и заизолируйте. Используйте изоленту, чтобы изолировать секцию. Выполнив эти действия, вы сможете восстановить диагностическую линию K-Line, которая позволит контролировать состояние основных систем и узлов автомобиля.
Затем установите разъем на место. Таким образом, вы сможете отключить противоугонную установку и запустить двигатель. Этот способ самый простой, но имейте в виду, что он не гарантирует корректного отключения противоугонной системы.

Фотогалерея «Прошивка блока управления»

Более сложный, но эффективный вариант — перепрошивка блока управления. Для его реализации вам понадобится паяльник, компьютер с утилитой для перепрошивки и программатор для плат.

Прошивка осуществляется следующим образом:

Сначала с автомобиля демонтируется модуль управления.
Далее откройте крышку устройства.
Теперь нужно найти плату с прописанными иммо данными. Если на вашем автомобиле используется блок управления Январь версии 7.х, то обозначение схемы 24С04.
Далее у вас есть два варианта решения проблемы — либо вы устанавливаете новую схему, либо зачистите старую. Для очистки вам понадобится ПК с Windows или ноутбук с соответствующей утилитой для очистки памяти. Программ в интернете много, можно подобрать софт под конкретную модель ЭБУ.
Следующим шагом будет пропайка схемы паяльником, а так же установка новой платы. Ну или перепрошиваешь схему, как тебе нравится. Если речь идет о прошивке, то с помощью правильно настроенной утилиты выполнить эту задачу можно всего за несколько минут.
Когда процесс завершится, вам останется только припаять новую плату и проверить работоспособность системы.

Схема подключения вентилятора охлаждения ВАЗ. Схема подключения вентилятора охлаждения ваз не работает вентилятор двигателя ваз 2114

02.02.2021 Рубрика: Транспортный налог

К счастью, недоумение, почему не работает вентилятор охлаждения ВАЗ 2114, возникает у пользователей гораздо реже, чем у владельцев других машин — собратьев по модельному ряду. Однако, к сожалению, нельзя сказать, что такая ситуация совсем невообразима. Такое бывает, и от этого никуда не деться.

С другой стороны, любая машина представляет собой сложный узел. Всегда есть что сломать или капризничать. Итак, заметив, что стрелка, показывающая температуру вашего двигателя, уверенно переползает в красную зону и не собирается останавливаться, сбрасывайте газ, включайте вентилятор на полную мощность в салоне и ищите ближайшую яму, где можно припарковать свой Железный конь.

С перегревом шутить не стоит: заклинившие поршни — это полноценный капитальный ремонт, который ударит по вашему бюджету и нервам.

Статьи по теме: Почему не работает вентилятор охлаждения ВАЗ 2114? — причин может быть несколько. Проверять их стоит, чтобы снизить степень вероятности: чем чаще происходит данная поломка, тем ближе к началу списка находится проверяемый объект.

Чеки «Салон»

Начнем с того, что можно осмотреть, не выходя из машины.

2 предохранителя отвечают за штатную работу вентилятора. Один из них также управляет работой гудка, так что проверить его работоспособность элементарно: бибикай и слушай. Есть звук — забываем про этот предохранитель. Нет — лезем в монтажный блок и ищем тот что указан F5 (на 20 ампер). Прежде чем ставить свежий на место сгоревшего, нелишним будет поинтересоваться, почему сгорел предыдущий. В противном случае новый в очень скором будущем постигнет участь своего предшественника.

Со вторым предохранителем разобраться не просто. Для проверки придется демонтировать обшивку торпеды со стороны пассажира. Под ним прячутся 3 реле в сопровождении собственного предохранителя телохранителя. Нам нужен средний. Его вытаскивают и проверяют на целостность. Если он сгорел, перед установкой нового снова нужно будет найти причину поломки. Кстати, в этом случае будет хорошо, если у вас есть запасной (как для проверки, так и для замены сгоревшей детали).

Если этот предохранитель исправен, проверяем соседнее с ним реле. Определить жив он или нет без омметра невозможно; мы можем только предложить заменить его на новый (тогда его нужно возить с собой про запас) и проверить, будет ли работать вентилятор. В любом случае стоит проверить состояние контактов на реле и при необходимости почистить их.

Если внутри автомобиля поломок не обнаружено, придется выйти из него и искать причины, открыв капот.

Чеки капота

Выбравшись из машины и приподняв крышку, приступаем к более серьезным действиям.

Отсоединяется колодка, на которой крепятся провода, идущие к электродвигателю на вентиляторе охлаждения двигателя;
При паре свободных проводов двигатель замыкается на аккумулятор. Это даст нам четкую картину: если вентилятор начал крутиться, то у нас проблема с датчиком температуры, если он остается неподвижным, сгорел моторчик.

В последнем случае все понятно — надо будет менять (или ремонтировать, если есть возможность и есть соответствующие навыки и умения) двигатель вентилятора.

Когда полетел датчик температуры, нужно не повторять ошибку многих и не путать его с датчиком, фиксирующим температуру охлаждающей жидкости. Нужный нам находится над термостатом, прямо на ГБЦ.

Что делать?

Этот подраздел назван так потому, что профессиональные автомеханики категорически не согласны с тем, что проблемы с вентилятором могут иметь какое-то отношение к перечисленной ниже детали. Между тем владельцы ВАЗов уверяют, что следование этим инструкциям существенно (и положительно) влияет на систему охлаждения в целом и на работу ее вентилятора в частности.

Вероятно, тонкость все-таки не в самой крышке, а в травильном клапане, снижающем давление, достигшее критических значений. Но как от этого зависит работа вентилятора — тайна, покрытая мраком. Но актерство! Если вы уже проверили все, что можно, но до сих пор не понимаете, почему не работает вентилятор охлаждения ВАЗ 2114, попробуйте последовать совету бывалых и заменить крышку — вдруг поможет.

Перегрев двигателя приводит к серьезным неисправностям: может заклинить поршень, прорывается прокладка блока цилиндров, что приводит к необходимости капитального ремонта двигателя. Для защиты силового агрегата от перегрева важно поддерживать стабильную работу охлаждающего вентилятора. В этой статье мы обсудим принцип работы устройства, схему его подключения, самодиагностику и ремонт, а также модернизацию схемы управления. Инструкция полностью подходит для автомобилей ВАЗ 2115 и ВАЗ 2113.

Принцип действия

Вентилятор — это устройство, повышающее эффективность радиатора охлаждения. Радиатор забирает тепло от двигателя и отдает его в воздух. Этот процесс ускоряется за счет обдува лопастей электровентилятора.

Охлаждающая жидкость течет в закрытой герметичной системе. Его задача отводить лишнее тепло от перегретых частей мотора. Горячий антифриз стекает в радиатор, охлаждается здесь и возвращается обратно. Находясь в радиаторе, охлаждающая жидкость течет по системе тонких трубок. Встречный поток воздуха во время движения автомобиля способствует быстрому отводу лишнего тепла из моторного отсека.

Но когда автомобиль стоит в пробке или работает на холостом ходу, поток воздуха перестает его охлаждать. В этом случае система охлаждения может не справиться со своей задачей. Электрический вентилятор радиатора предназначен для искусственного создания воздушного потока. Температура включения вентилятора на ВАЗ 2114 составляет 85 градусов Цельсия.

Получив сигнал о превышении допустимого значения температуры, датчик запускает механизм работы устройства. Создается искусственный воздушный поток, отводящий тепло от радиатора. Механизм работает до тех пор, пока уровень температуры не опустится до оптимального состояния.

Затем термовыключатель получает сигнал о достижении нормальной температуры и выключает вентилятор.

Устройство состоит из четырех пластиковых лезвий, которые крепятся на валу ЭДГ. Специальный контроллер регулирует автоматический режим работы. Термостат оснащен твердым наполнителем, чувствительным к перепадам температуры.

Клапаны основные и дополнительные. Когда температура достигает 85 градусов Цельсия, открывается главный клапан.

Схема подключения

Где находится реле вентилятора

Находится в дополнительном блоке.

4 — реле электровентилятора;

5 — топливный электронасос;

6 — реле зажигания.

Реле и предохранители можно заказать по-разному. Поэтому нужно ориентироваться на цвет проводов. Главное реле всегда расположено внизу. Найдите реле, от которого отходит тонкий розовый провод с черной полосой. Он поступает от главного реле через клемму 85. Будьте осторожны! Не путайте с тонким красным проводом, который тоже имеет черную полоску и идет от контроллера. И найти белый толстый провод с черной полосой (87 пин). Здесь находится реле вентилятора охлаждения. Рядом всегда есть предохранитель. Он часть цепи.

Диагностика вентилятора охлаждения

Если на приборной панели появляются сигналы о превышении допустимого уровня температуры в системе охлаждения, это может свидетельствовать о том, что вентилятор на ВАЗ 2114 не работает. Основным признаком неисправности является то, что механизм не запускается даже при значительном повышении температуры. Необходимо срочно заглушить двигатель, чтобы не допустить перегрева его элементов.

Двигатель не должен работать с неисправным электрическим вентилятором охлаждения. Это может повредить головку блока цилиндров.

Если не работает вентилятор охлаждения на ВАЗ 2114, причинами поломки могут быть следующие неисправности:

Отказал переключатель вентилятора на датчике ВАЗ 2114.
Плохой контакт в разъеме датчика.
Обрыв проводки.
Неисправно реле вентилятора.
Перегорел предохранитель.
Поломка электродвигателя привода устройства.

Отсоедините разъем устройства. Подсоедините его к клемме аккумулятора. Соблюдение полярности. Если прямое подключение к источнику питания запускает электродвигатель, то привод исправен. Возможны проблемы с проводкой, предохранителем или датчиком температуры.

Теперь пришла очередь диагностики предохранителя. Для этого даже не обязательно открывать пластиковую коробку. При выходе из строя реле сирена перестает работать одновременно с вентилятором. Поэтому, если вы заметили пропадание звукового сигнала, значит, перегорел предохранитель. Найти его можно в моторном отсеке в небольшой пластиковой коробке. Освобождаем крышку, прижатую двумя защелками, пинцетом извлекаем сгоревший предохранитель и меняем его на новый.

А вот диагностировать реле достаточно сложно. Особенно тем, кто исключительно на «ты» с автоэлектриками. Для проверки работоспособности проще всего найти работающее реле и временно установить его. Если после установки нового устройства вентилятор начинает работать исправно, значит, пора заменить старый.

Для диагностики датчика температуры, подающего сигнал на радиатор, нужно отсоединить разъем от датчика и включить зажигание. Запустится аварийный режим, при котором начнет дуть электровентилятор. Если вентилятор запускается с опозданием при отсоединении разъема, скорее всего датчик вышел из строя. Его замена займет не более пяти минут. Нужно всего лишь открутить крестовой отверткой два винта и установить на их место новое устройство.

Даже если неисправность возникла в самом вентиляторе ВАЗ 2114, это не значит, что пришло время его менять. Иногда можно просто заменить поврежденный подшипник или щетки. А вот при неисправном электродвигателе гораздо проще приобрести новый механизм.

Как заменить

Если вы убедились, что причина неисправности кроется в двигателе вентилятора, то самый простой способ проведения ремонта — полная замена устройства. Нет смысла тратиться на новый кожух. Дешевле будет просто купить новый электродвигатель.

Необходимый инструмент

Специальный инструмент не требуется. Работа проводится элементарно просто при помощи торцевых ключей на 8 и 10 и крестовой отвертки.

Пошаговый алгоритм работы

Мотор вентилятора охлаждения можно заменить без демонтажа радиатора.

Отсоедините разъем устройства и жгут проводов от кожуха.
Открутите болты крепления ключом на 10.
Отвинтите нижнюю крепежную гайку.
С помощью торцового ключа на 10 отверните гайку крепления радиатора.
С помощью торцевого ключа на 8 отверните две гайки прижимной пластины.
Снимите пластину.
Снимите электровентилятор вместе с кожухом.
Приступаем к демонтажу электродвигателя. Ключом на 10 ослабьте три фиксирующие гайки и снимите двигатель вместе с лопастями.
С помощью отвертки подденьте стопорную шайбу.
И сними.
Снимите рабочее колесо.
Установите рабочее колесо на новый двигатель. Убедитесь, что штифт вала находится в канавке крыльчатки.
Соберите узел в обратном порядке.

Как заменить датчик температуры

Перед началом работ необходимо частично слить охлаждающую жидкость из блока цилиндров.

Что делать, если электрический вентилятор работает постоянно?

Иногда возникает другая проблема. Многих автомобилистов интересует, почему постоянно работает вентилятор на ВАЗ 2114?

Возможны четыре причины неисправности:

произошло короткое замыкание в электрической цепи;
произошла поломка реле электровентилятора;
требует замены термодатчика;
сломался электронный блок.

Чаще всего вентилятор начинает постоянно работать в результате короткого замыкания в проводах. Электрическая цепь остается включенной независимо от сигналов датчика температуры и реле.

Чтобы устранить проблему, нужно прозвонить каждый провод и найти место сплавления. Иногда это заметно даже при визуальном осмотре.

Если прозвон не помогает выявить неисправность, нужно проверить и заменить реле вентилятора. Стоимость устройства невысока. Поэтому для диагностики проще купить новое реле и заменить на старое.

Если это не поможет, то нужно проверить работу датчика температуры. Ведь именно он отвечает за включение и выключение электродвигателя вентилятора ВАЗ 2114.

Если все остальные элементы системы исправны, необходимо проверить электронный модуль. Это редко терпит неудачу. Если проблема все же возникает в нем, придется выполнить полный сброс ошибки. Иногда помогает только полная перепрошивка. Не каждый способен выполнить эту работу самостоятельно. Поэтому лучше обратиться за помощью в автосервис.

Также было бы полезно установить кнопку принудительного запуска и остановки вентилятора на ВАЗ 2114.

Это решение может быть очень кстати, если поломка произошла где-то на трассе вдали от города. В этом случае с помощью кнопки на панели приборов можно принудительно запустить вентилятор для охлаждения двигателя.

Все автомобили с инжекторным двигателем имеют электрический, а не механический вентилятор. С механикой все было проще… Электродвигатель вентилятора подключен к сети через реле, и блок ЭБУ подает сигнал на это реле … Дополнительно в цепи двигателя есть предохранитель, и подключен напрямую к ЭБУ. Если не работает вентилятор охлаждения, на ВАЗ-2114 можно сделать одну хитрость: отключить датчик ДТОЖ и запустить двигатель. А если вентилятор начал крутиться, проблему надо искать в датчике.

Чтобы не исследовать проводку «от и до», просто посмотрите одно видео. Здесь уже все сделано.

Диагностика вентилятора охлаждения — попытка найти проблему

Будет два датчика температуры: один, который включен, подключен к ЭБУ. Его надо выключить — второй оставить как есть.

ДТОЖ на двигатель 11183

Отсоединяем разъем, но сам датчик не разбираем. Затем переводим ключ в положение 1, ну и т.д.

Что касается электричества, то тут все выглядит сложно: реле вентилятора в одном блоке, а предохранитель в другом. Нам нужен предохранитель F5 (20А). Кстати, к нему подключены и вентилятор, и рупор.

Блок монтажный 2114-3722010-60 и 2114-3722010-10

Основной монтажный блок устанавливается под капотом, а дополнительный у левой ноги переднего пассажира.

Дополнительный монтажный блок (вариант 1)

В дополнительном блоке видим три реле. «Главное реле» внизу. Возможны и другие варианты:

Реле вентилятора установлено посередине;
Также это реле можно установить сверху.

Второй вариант показан ниже.

Дополнительный монтажный блок (опция 2)

Кстати, рядом с нужным нам реле всегда находится предохранитель. Это часть цепи вентилятора.

Выходы блока ЭБУ

Для ЭБУ BOSCH M7.9.7 выход реле вентилятора — клемма 68. Команда «вкл» соответствует уровню «0 Вольт». На блоках МП7.0 все выглядит ничуть не проще — клемма 46 подключается к реле, и с нее также снимается потенциальный «ноль».

Если главное реле выключено, реле вентилятора не сможет работать.

Вентилятор не работает — меняем сами

Попробуйте сделать так: нужно скинуть «минусовую» клемму с аккумулятора (ключ «10»), а затем отсоединить разъем двигателя.

Разъем питания вентилятора

Если сейчас снова подключить аккумулятор, то можно будет звонить «+12» на один из двух терминалов. Теперь можно идти ва-банк: минусовой провод от вентилятора соединяется с землей с помощью Т-образного разъема. Часто на ВАЗ-2114 хэтчбек не работает вентилятор из-за того, что неисправна не проводка, а мотор. И тогда замена выполняется.

Демонтаж, все этапы

Еще раз убеждаемся, что аккумулятор выключен. Отсоедините разъем, как описано выше. Затем торцевым ключом откручиваем две гайки, удерживающие «пробку» (см. фото).

Кронштейн над крышкой

В углах пластиковой рамы есть четыре гайки. Их необходимо открутить ключом «на 10».

Одна из четырех гаек

Монтажная рама с вентилятором вынимается в направлении «вверх». Как видите, все просто.

Сборка осуществляется в обратном порядке. Можно будет заменить как мотор, так и раму-кожух.

Артикул

2108-1309010 — кожух;
2109-1308008 (-01, -02) — двигатель в сборе с крыльчаткой;
2103-1308010-10 — рабочее колесо;
12605571 — шайба стопорная;
16102311 — гайка М8.

Выводы: что именно нужно делать, если не работает вентилятор (алгоритм действий)

Сначала проверьте, подключен ли «плюс» к одной из клемм в разъеме. Затем подключите разъем от «массы» для проверки исправности электродвигателя. В некоторых случаях можно наблюдать следующее:

Предохранитель F5 и дополнительный предохранитель исправны;
Реле вентилятора работает как положено;
Датчик ДТОЖ исправен;
Включение двигателя возможно только при подаче потенциала «0 Вольт».

Здесь будет только один вывод: отошел контакт «массы», на котором заканчивается вся силовая линия. Это означает, что вам необходимо обратиться к автоэлектрику. Все остальные недостатки мы можем устранить сами.

Элемент F5 может перегореть в результате замыкания рупора. Но тогда на разъеме не прозванивается «+12», что сразу должно насторожить.

Пример на видео: упрощение штатной схемы работы вентилятора (тюнинг)

Вентилятор служит для создания воздушных потоков, направляемых на радиатор двигателя. Это необходимо для того, чтобы охлаждать жидкость, которая по нему циркулирует.

Если автомобиль движется с большой скоростью, вентилятор особо не требуется, так как все необходимое охлаждение мотор получает от встречных потоков воздуха. Но когда автомобиль переходит в режим замедления или холостого хода при работающем двигателе, роль гребного винта становится незаменимой.

Включение происходит после подачи соответствующего сигнала от электронного блока управления. ЭБУ, в свою очередь, узнает о необходимости включения вентилятора от датчика температуры. Порог включения 103-105 градусов Цельсия.

В случае с ВАЗ 2114 вентилятор (винтовой) расположен в моторном отсеке с обратной стороны радиатора.

Почему не работает

Есть несколько причин, по которым пропеллер может не включаться, когда этого требует температурная ситуация:

Вышел из строя электродвигатель вентилятора, то есть привод;
Перегорел предохранитель;
Сбой реле;
Обрыв проводки;
Разъемы датчиков потеряли контакты;
Датчик неисправен.

Поиск неисправности

Зона поиска проблем	Пояснение
Проверка гребного винта	Отсоединяет разъем на гребном винте и подключается непосредственно к аккумулятору. Если вентилятор работает, привод в порядке. Если пропеллер по-прежнему не крутится, проблема в электродвигателе.
Проводка и контакты	Если не работает пропеллер, обязательно проверить состояние проводки и убедиться в исправности контактов датчика
	Эти два элемента находятся в моторном отсеке слева ближе к водителю внутри монтажного блока. Вентилятор оснащен предохранителем с маркировкой F4 с номинальным током 20А. Тест можно выполнить, нажав кнопку звукового сигнала. Почему? Потому что он тоже подключен к этому предохранителю. Или проверьте тестером
	Расположен там же, где и предохранитель. Для эффективной проверки лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его на место старого и проверить
	Для проверки датчика отключите питание от датчика. Если он сработает, пропеллер начнет работать в аварийном режиме, то есть будет непрерывно дуть. Отсоедините разъем и включите зажигание. Если пропеллер крутится, то датчик сломан. Нужна замена

Когда менять

Если причиной всех проблем является сам вентилятор, менять его не обязательно, так как в некоторых случаях его вполне можно отремонтировать. Поломки часто связаны с подшипниками или щетками.

Если ездить на автомобиле без пропеллера охлаждения, то он перегреет охлаждающую жидкость и разрушит патрубки, резиновые элементы, прокладку главного блока и клапанную крышку. Недалеко от разрушения компонентов поршневой группы.

Категорически запрещается эксплуатировать автомобиль со сломанным вентилятором.

Цена вопроса

Прежде чем заняться проблемой с неработающим крыльчаткой радиатора, многим важно знать о стоимости комплектующих и работ.

Новый элемент будет стоить сегодня около 1,5-2,5 тысяч рублей в зависимости от модели и региона. Стоимость замены на СТО составит от 400 рублей и выше. Хотя на это не обязательно тратиться, так как самостоятельная замена займет у вас не более получаса. И ничего особенно сложного здесь нет.

Замена

Крестообразная отвертка;
Торцевой ключ на 8 мм;
Торцевой ключ на 10 мм.

Если вы готовы, то приступим.

Припаркуйте автомобиль на ровной поверхности, включите ручной тормоз. На всякий случай можно под колеса своего ВАЗ 2114 поставить дополнительные опоры. Меры предосторожности никогда не пропустят.
Поднимите капот, отсоедините минусовую клемму от аккумуляторной батареи.
Ключом на 10 мм демонтируются крепления корпуса воздушного фильтра.
С помощью отвертки ослабьте хомут воздуховода, расположенного на датчике массового расхода воздуха. Так вы сможете убрать гофру. Сделай это.
Крышка корпуса воздушного фильтра имеет саморезы, которые удерживают ее на месте. Они откручиваются отверткой, после чего фильтрующая составляющая снимается со своего посадочного места.
Теперь возьмите ключ на 8 мм и с его помощью демонтируйте крепления воздухозаборника, а затем снимите сам воздухозаборник.
Теперь ключом на 10 и 8 миллиметров снимаются гайки крепления на корпусе вентилятора по всему периметру. Всего вы найдете 6 орехов.
Отсоедините разъем от провода от разъема вашего сломанного вентилятора.
Снимите кожух вентилятора, сняв привод, т.е. электродвигатель.
Вооружившись ключом на 10 мм, нужно демонтировать три болта крепления, которые удерживают электродвигатель на кожухе.
Установите новый вентилятор вместо старого устройства.
Возвращаем все крепления на свои места, подключаем коннекторы, и проводим сборку в обратном порядке.

После установки нового оборудования обязательно включите двигатель и дайте ему поработать некоторое время. Пока не включится вентилятор и не начнет крутиться пропеллер. Это займет не более 5 минут. Вскоре вентилятор должен отключиться сам по себе. Если не останавливается, выключите двигатель. Повторите эксперимент.

На ВАЗ модели 2114 инжектор использует электровентилятор в системе охлаждения, который включается по сигналу соответствующего датчика температуры.

Этот узел часто выходит из строя, что требует замены как самого вентилятора, так и различных компонентов, управляющих его работой. Расскажем подробнее, почему не включается вентилятор охлаждения на ВАЗ 2114 и как отремонтировать свой автомобиль.

Признаки неисправности

Определить наличие проблемы в работе вентилятора охлаждения можно по быстрому повышению температуры охлаждающей жидкости. На приборной панели автомобиля появляется соответствующее предупреждающее сообщение о повышении температуры охлаждающей жидкости. Автовладельцу следует заглушить двигатель и дождаться его остывания, после чего можно осторожно продолжить движение. Помните, что эксплуатировать автомобиль с таким неработающим вентилятором не рекомендуется, так как есть риск повреждения ГБЦ, что неизменно вынуждает проводить трудоемкий и дорогостоящий ремонт.
Выявить такие поломки можно и при визуальном осмотре радиатора и вентилятора. Если при значительном повышении температуры теплоносителя вентилятор не включается, это может свидетельствовать о наличии различных поломок данного узла.

Причин отказа вентилятора может быть несколько :

Поломка датчика температуры.
Потеря контакта в разъеме датчика температуры.
Обрыв электропроводки.
Проблемы с реле.
Перегорел предохранитель.
Отказ привода электродвигателя вентилятора.

Необходимый инструмент

Выбор используемого инструмента будет напрямую зависеть от характера поломки. Зачастую достаточно вскрыть коробку с реле и заменить перегоревший предохранитель на новый, что позволит вентилятору снова заработать. Тогда как при значительных поломках, когда не включаются вентиляторы охлаждения ВАЗ 2114, требуется демонтировать радиатор, снять вентилятор или поменять реле и соответствующие датчики температуры.
Для снятия вентилятора вам понадобится:

Крестовая отвертка.
Торцевые ключи на 8 и 10

Пошаговый алгоритм работы

В каждом случае ремонт вентилятора будет отличаться в зависимости от имеющейся поломки. Необходимо провести соответствующую диагностику, которая позволит определить, почему вовремя не включается вентилятор охлаждения радиатора на ВАЗ 2114, что упростит последующий ремонт.
В первую очередь рекомендуется отсоединить разъем вентилятора, затем, соблюдая полярность, снова подключить разъем непосредственно к клемме аккумулятора. В том случае, если при таком прямом подключении вентилятор начинает вращаться, это свидетельствует о исправном приводе, и причина в этом случае может быть в проводке, неисправном датчике температуры или проблемах с предохранителем.

Проверить предохранитель, отвечающий за работу вентилятора охлаждения, можно не открывая пластиковую коробку. Дело в том, что такое реле двойное и одновременно отвечает за работу сирены. Поэтому, если пропадает звуковой сигнал автомобиля и при этом не работает вентилятор, это говорит о перегоревшем предохранителе. Блок с такими реле находится под капотом в небольшой пластиковой коробочке. Чтобы его открыть, нужно снять две защелки, после чего вынимаем пинцетом и меняем нужный вам предохранитель.

Диагностика поломки реле затруднена. Можем порекомендовать приобрести 100% рабочее реле, временно установить его в розетку и проверить правильность включения вентилятора. Если при такой проверке вентилятор заработает, то следует просто заменить использованное реле на исправное.

Для проверки датчика температуры, от которого сигнал идет напрямую на радиатор, отсоедините разъем от датчика, затем включите зажигание. В этом случае автоматика запускает вентилятор на постоянный обдув в аварийном режиме. В том случае, если при таком отсоединении разъема от датчика вентилятор включается с опозданием, то соответственно можно сделать вывод о выходе из строя датчика температуры, который потребует замены. Сам датчик температуры крепится двумя болтами, которые можно открутить простой крестовой отверткой. Такая замена датчика обычно занимает не более 5 минут.

Если причиной поломки по-прежнему является вентилятор, можно попробовать сначала отремонтировать его или сразу заменить на новый. Проблема может быть в подшипнике или щетках. В этом случае вы можете заменить такие поврежденные детали, что позволит полностью восстановить вентилятор системы охлаждения. Если причиной поломки вентилятора является электродвигатель, то ремонт представляет определенные трудности, и лучше всего заменить такой вышедший из строя привод на новый.

Для снятия вентилятора с приводом необходимо:

Автомобиль ВАЗ 2114 установлен на ровной площадке и затянут стояночный тормоз
Откройте капот и обесточьте минусовую клемму
Открутить корпус воздушного фильтра с помощью тэна
Ослабьте хомуты на воздуховоде
Закручиваем винты крепления воздушного фильтра и вынимаем фильтрующий элемент
Далее откручиваем и демонтируем воздухозаборник, для чего нужен ключ на восьмерку
Снять кожух вентилятора, для чего восьмым ключом на 9 откручивается 6 гаек0020
Снимите блок двигателя
Снимите ведомый вентилятор

Вам просто нужно установить новый привод или весь блок вентилятора на место и собрать в обратном порядке. После такого ремонта следует проверить правильность функционирования вентилятора, для чего прогреваем двигатель и ждем включения обдува.

Заключение

Как видите, причин, по которым не включается вентилятор охлаждения на ВАЗ 2114, может быть множество. Автовладельцу необходимо провести соответствующую диагностику, определить причину поломки и устранить ее самостоятельно, либо полностью заменить вентилятор охлаждения.

Где находится датчик фаз на ваз 2114. Замена датчика фаз (положения распредвала). Возможные причины неисправности

Здравствуйте! Добро пожаловать, чтобы сделать это самостоятельно. Сегодня в рубрике «» мы поговорим о как проверить датчик распредвала и при необходимости заменить его в домашних условиях.

Что такое ДПРВ или датчик распредвала?

Датчик положения распредвала ( ДПРВ или датчик фаз) — датчик, расположенный в моторном отсеке на всех инжекторных моделях ВАЗ. ДПРВ необходим для контроля положения распредвала двигателя и клапанов, по которым ЭБУ определяет в открытом или закрытом положении клапаны, для корректировки фаз газораспределения.

Признаки неисправности датчика положения распредвала ВАЗ 2114

, после чего двигатель начинает работать в аварийном режиме и переключается с фазированного впрыска на систему зажигания, ориентируясь исключительно на данные ДПРВ. Код ошибки, который чаще всего выдает неисправный датчик фаз: «P0340» — неисправность цепи ДПРВ.
Увеличен расход топлива на 5-10%.
, проблемы с динамикой и тягой.

Как проверить датчик фаз ВАЗ 2114

1. Самый простой — подключиться к компьютеру и проверить ошибки ЭБУ, затем расшифровать имеющиеся ошибки и принять решение по их устранению.

2. Подсоедините провода к разъемам датчика положения распредвала, затем подключите к проводам мультиметр, как на фото.

Как заменить датчик распредвала ВАЗ 2115 — пошаговая инструкция

1. Остановить двигатель, если он работает.

3. Отсоедините разъем питания датчика фаз.

4. Головкой «на 10» отвернуть болт крепления датчика распредвала.

5. Вынимаем датчик, производим визуальный осмотр, и при необходимости проверяем по вышеуказанному принципу. Если ДПРВ неисправен — замените его новым.

6. Сборка производится в перевернутом виде. После замены запустите двигатель и проверьте, горит ли «Чек». Сделайте тест-драйв, чтобы убедиться, что все в норме.

и NBSP

Инструкции

Найдите установочное гнездо с датчиком положения распределительного вала (CMP) на головке блока цилиндров. Проверьте уплотнительное кольцо на наличие повреждений. Убедитесь, что на корпусе датчика и роторе шестерни также отсутствуют какие-либо повреждения или металлические частицы.

Убедившись, что зажигание на автомобиле выключено, отсоедините провода питания и управления двигателем от датчика. Как правило, эти провода присоединяются стандартными разъемами, поэтому для отсоединения проводов достаточно нажать на защелку блока. Обратите внимание на разъем провода. Он должен иметь три контакта: плюсовой контакт питания (плюс), заземляющий контакт (минус) и сигнальный контакт.

Включите зажигание автомобиля. С помощью вольтметра (тестера) измерьте напряжение на плюсовом проводе питания датчика положения распредвала. В этом случае подключите отрицательный щуп устройства к массе двигателя. Измеренное таким образом напряжение должно совпадать с напряжением на клеммах аккумулятора. Если измеренное напряжение не соответствует напряжению питания, то неисправна цепь питания датчика. Таким же образом измерьте напряжение на заземляющем контакте датчика. Он должен быть равен нулю.

Подключите положительный и отрицательный провода питания ДПРВ. При подключении среднего (сигнального) провода датчика производить это подключение через вольтметр (тестер). Другими словами, один из щупов вольтметра должен касаться сигнального выхода датчика, другой — сигнального входа системы управления двигателем. В большинстве случаев для этого потребуется обрезать сигнальный провод и подключить тестер к концам оголенных проводов.

Провернуть двигатель стартером. Исправный датчик должен показывать колебания напряжения от нуля до 5 вольт. Если датчик неисправен, замените его новым. Для этого отсоединяем все его провода, откручиваем болт крепления и вынимаем ДПРВ из установочного гнезда. Установите новый датчик в обратном порядке. Момент затяжки крепежного болта должен составлять 10 Нм. Не забудьте установить резиновую втулку в месте соединения датчика и головки блока.

Источники:

Датчик распредвала он
Неисправность датчика фаз ВАЗ 2112

Датчик фазы в автомобиле находится на крышке масляного насоса. Он обеспечивает контроллер необходимой информацией об угловом положении коленчатого вала и моменте прохождения поршнями первого и второго цилиндров. При прохождении впадины на зубцах опускного диска на шкиве привода генератора мимо датчика в нем формируется опорный синхронизирующий импульс. Чтобы снять и проверить датчик, выполните следующие действия.

Вам понадобится

— ключ на 10;
— отвертка плоская;
— мультиметр;
— мегомметр.

Инструкция

Ставить на смотровую яму или эстакаду, так удобнее добираться до фазы. Выключите зажигание. Отсоедините минусовой провод от. Снимите защиту двигателя снизу, открутив отверткой четыре болта на ее крышке. Доступ к масляному насосу двигателя. Датчик фаз расположен рядом с масляным фильтром насоса.

Отсоедините разъем датчика фаз. Ключом на 10 отверните болт крепления. Снимите датчик с кронштейна крышки масляного насоса. Теперь вам нужно проверить это.

Произвести внешний осмотр датчика, выявить повреждения корпуса, жилы, клеммной колодки и ее контактов. Очистите контакты спирто-бензиновой смесью. Очистите сердцевину датчика от металлических частиц и грязи.

Измерьте сопротивление датчика мультиметром. Установите переключатель на приборе в положение 2000 Ом. Подсоедините контакты устройства к датчику. Сопротивление исправного датчика должно быть в пределах 550-750 Ом (данные для ВАЗ-2109автомобиль). Проверку следует проводить при температуре 22±2°С с учетом погрешности измерительного прибора.

Как и любая другая деталь, датчик фаз может выйти из строя. Есть много причин для этого. Довольно часто деталь просто изнашивается. Определить эту проблему не сложно. Достаточно внимательно посмотреть на работу автомобиля. Он сам расскажет о своей поломке.

Если говорить об явных признаках, то они появятся после того, как вы включите зажигание. Двигатель крутит стартером в течение нескольких секунд. После этого обычного запуска мотора и срабатывания проверки возраста не произойдет.

Так как датчик не будет передавать необходимые показания в электронный блок двигателя. Двигатель будет работать только на том, что покажет зажигание.

Еще один часто встречающийся симптом – неисправность системы диагностики. Он позволяет самостоятельно определить состояние автомобиля. В этом случае он выйдет из строя и не будет воспроизводить никаких данных, так как не сможет выполнять свою основную функцию.

Также стоит обратить внимание на уровень динамики двигателя. Он значительно упадет. Более того, при разгоне автомобиля будут появляться провалы. Они указывают на то, что датчик вышел из строя.

Самый очевидный признак — лампочка на панели приборов. Он будет светиться с надписью «ЧЕК». Что в переводе означает «проверить». Этим сигналом нельзя пренебрегать. На него необходимо немедленно реагировать и проводить необходимые манипуляции.

Еще один сигнал поломки — код ошибки P0340. Его расшифровку можно найти в инструкции к устройству. Это указывает на то, что произошла ошибка датчика.

Как проверить

Это устройство можно проверить на неисправность. Для этого потребуется специальный диагностический прибор. Другим способом это сделать будет невозможно. С его помощью проводится определенная процедура, состоящая из нескольких этапов.

Сначала нужно установить верхний цилиндр устройства таким образом, чтобы он попал в мертвую точку. Также стоит обратить внимание на расположение датчика, отвечающего за работу коленчатого вала. Он должен быть направлен в сторону двадцатого зубца.

Правильная «фазировка» газораспределения – залог стабильной и экономичной работы любого двигателя, особенно инжекторного. Вся система управления инжекторным двигателем основана на данных, получаемых от многочисленных датчиков, включая датчик фаз или датчик положения распредвала. Как и любой другой расходный материал, этот датчик требует периодической проверки, которую лучше всего проводить с помощью специального оборудования. Несмотря на это, существует несколько способов проверить датчик фаз ВАЗ-2114 своими руками в гараже с помощью мультиметра.

Конструкция, зачем нужен датчик фаз (датчик положения распредвала)

Все автомобили ВАЗ-2114 с 16-клапанными двигателями, а также оснащенные 8-клапанными двигателями соответствуют стандарту Евро3, имеют такой датчик в системе управления.

Датчик положения распредвала

Его задача — получать информацию о режиме работы двигателя в режиме реального времени и немедленно передавать импульс на электронный блок управления.

С точки зрения конструкции в нем нет ничего космического: это цельная конструкция, состоящая из двух частей — считывающего элемента и преобразователя импульсов, который отправляет полученные данные в ЭБУ.

Датчик срабатывает только при прохождении рядом с ним магнитопроводящего материала, и этим материалом в нашем случае становится стальная бобышка. Он активирует магнитное поле, которое преобразуется в импульс и передается в ЭБУ.

Положение датчика фиксированное, он находится на торце головки блока. Принцип работы датчика ничем не отличается от принципа работы других электромагнитных датчиков положения.

В зависимости от количества клапанов на ВАЗ-2114 могут быть установлены следующие датчики фаз:

для 8-клапанного двигателя — 21110 370 60 40 ;
для 16-клапанного — 21120 370 60 40 .

Датчик фаз для 8-клапанного двигателя — 21110 370 60 40

Ошибки 0343, 0340 и другие симптомы

Помимо сообщения об этих ошибках, о неисправности датчика может свидетельствовать повышенный расход топлива, невозможность проведения самодиагностики двигателя, иногда двигатель может отказываться запускаться.

Тем не менее, даже в том случае, когда датчик полностью вышел из строя и система диагностики его просто не идентифицирует. Поэтому есть опасность использовать какое-то время неисправный датчик, и ни к чему хорошему это не приведет.

Check Engine сигнализирует об отказе датчика положения распредвала

Именно поэтому стоит проверить датчик при первых же подозрительных симптомах. Дело в том, что по этому датчику ориентируется система впрыска, когда рассчитывается момент подачи топлива, и сбой в этой системе грозит не только повышенным расходом топлива, но и падением мощности и нестабильностью работы двигателя. Цена датчика вне зависимости от количества клапанов в двигателе редко превышает 600 рублей и зависит от производителя.

Судя по отзывам владельцев, лучше всего зарекомендовали себя оригинальные бошевские устройства.

Как проверить датчик фаз на ВАЗ-2114 мультиметром

Понятно, что профессиональный лабораторный осциллограф вряд ли кто держит в гараже. Только на балконе. Поэтому обойдемся менее сложным прибором, который должен быть у каждого автолюбителя — мультиметром … Технология проверки проста и понятна, но в зависимости от типа двигателя немного отличается. Проверка датчика на восьмиклапанном двигателе:

Для 16-клапанного двигателя проверка такая же, только нужно измерить напряжение между минусовым выводом датчика и выводом V. Падение напряжения также должно быть 0,4 В при нахождении металлического предмета в поле датчика и 0,9 В, когда объект удален.

Бортовой компьютер может показать две ошибки связанные с нашим датчиком:

ошибка 0340 , что говорит о физическом отсутствии датчика, значит на него не подается напряжение или вышел из строя чувствительный элемент;
при возникновении ошибка 0343 есть большая вероятность завышения уровня импульса датчика, что может быть связано с отсутствием контакта на клеммах или повреждением сигнальной проводки.

Замена неисправного датчика проводится быстро, без шума и пыли, достаточно обесточить автомобиль и открутить фиксирующий болт.

Датчик фаз в разобранном виде

Тогда стоит проверить чистоту контактов на блоке и установить новое устройство. Сообщения об ошибках должны исчезнуть сразу после замены датчика. Всем удачного ремонта и стабильных фаз!

Видео о замене датчика фаз на ВАЗ-2114

Каждый современный автомобиль оснащен различными датчиками для значительной экономии топлива при максимальной мощности. Одним из таких устройств является датчик фаз (ДФ), имеющийся на двигателе автомобиля ВАЗ 2114, и массово применяемый в производстве с 2007 года.

Датчик фаз работает по принципу элементарного датчика Холла. Он устанавливается только в районе распределительного вала как на 8, так и на 16 клапанных двигателях. Устройство считывает эти данные с распределительного вала двигателя с помощью шестерни, установленной на валу с двумя отсутствующими зубьями. Эти два зуба расположены так, что каждый раз, когда они ударяют по устройству, первый поршень двигателя находится в верхней или нижней мертвой точке. Информационные сигналы о расположении распределительного вала поступают на блок управления двигателем, который, в свою очередь, отслеживает и изменяет угол зажигания. Его начали использовать на заводах ВАЗ еще на первых автомобилях с распределенным впрыском топлива.

Следует отметить, что карбюраторные двигатели не имеют данного узла, т.к. в их механизме система опережения зажигания вакуумно-механическая.

Основной функцией ДФ датчика положения распредвала или фазы является постоянная коррекция угла зажигания при работающем двигателе. Благодаря его использованию двигатели семейства ВАЗ стали эффективнее передавать мощность при сниженном расходе топлива. Основное незаменимое применение датчика фаз остается за двумя распредвалами, 16-клапанными моторами, которые без него не могут работать равномерно и экономично по свернутой заводской схеме.

Определение поломки ДФ

При поломке небольшие проблемы со стабильностью холостого хода, во время начала движения возможен эффект «подтраинга», а также повышенный расход топлива. Эти симптомы связаны с отсутствием получения данных от бортового компьютера об угле зажигания в определенный момент работы двигателя. При отсутствии сигнала от датчика блок управления переходит в аварийный режим, то есть начинает работать по заранее заданной программе без датчика и выдает сигнал тревоги «0340» или «0343».

Что нужно сделать перед заменой ДПКВ

При появлении признаков неисправности необходимо проверить несколько моментов, из-за которых на блок управления не поступает надлежащая информация.

Осмотрите DF на наличие внешних повреждений.
Убедитесь, что на контакты не попала влага.
Проверить контакты на предмет окисления.
Убедитесь в целостности электропроводки рядом с агрегатом.

Если при визуальном осмотре ничего не обнаружено, то необходимо демонтировать устройство. Как поменять датчик распредвала на ВАЗ 2114?

Демонтаж любого датчика или ремонт электропроводки всегда должен производиться только при отключенном аккумуляторе, иначе можно завершить ремонт не только заменой сгоревшей цепи, но и покупкой нового автомобиля!!!

Разборка 8-клапанного двигателя проста. Где находится датчик фаз на ВАЗ 2114? Он расположен справа, сверху двигателя, рядом с воздушным фильтром. Крепится одним болтом под ключ на 10. С помощью нескольких простых движений болт откручивается и датчик снимается. После снятия блока необходимо закрыть его конструктивное гнездо от случайного попадания посторонних предметов.

Когда датчик распредвала находится у вас в руках, важно визуально осмотреть его. Возможны случаи налипания или намагничивания металлической пыли. Используйте хлопчатобумажную тряпку, чтобы вытереть его насухо и установить на место. Если ошибка повторится, то его необходимо заменить.

Бывают редкие случаи, когда датчик фаз заменен на ВАЗ 2114, а симптомы и ошибки не убираются. Ошибка по датчику фаз может появиться из-за смещения нажатой шестерни управления. Этот дефект встречается крайне редко, но все же встречается. Исправляется только в специализированной мастерской. Также более распространенная проблема с ошибкой по датчику фаз – чрезмерное растяжение ремня ГРМ или его неправильная установка.

Для двигателей с системой из двух распредвалов и 16 клапанов снятие датчика немного сложнее. Он установлен под воздушным коллектором с передней стороны, рядом с первым шкивом распределительного вала. Для его демонтажа необходимо:

снять переднюю решетку;
с помощью удлинителя головкой на 10 открутить два винта крепления;
выполнить все вышеописанные процедуры визуального осмотра и внешней чистоты контактов.

При замене датчика положения распределительного вала никогда не используйте герметики, такие как герметик или уплотнительные материалы. Сами датчики находятся в агрессивной среде и при постоянно меняющихся температурах.
