Схема стробоскопа на светодиодах: как сделать автомобильный светодиодный стробоскоп своими руками

Как работает схема стробоскопа на светодиодах. Какие компоненты нужны для сборки автомобильного светодиодного стробоскопа своими руками. Какие существуют варианты схем стробоскопа на светодиодах. Как собрать и настроить светодиодный стробоскоп для автомобиля.

Принцип работы светодиодного стробоскопа

Светодиодный стробоскоп представляет собой устройство, генерирующее короткие яркие вспышки света с заданной частотой. Основными компонентами схемы стробоскопа на светодиодах являются:

• Генератор импульсов (например, микросхема таймер 555)
• Мощные светодиоды
• Транзисторный ключ для коммутации светодиодов
• Элементы питания и управления

Принцип работы следующий:

1. Генератор формирует короткие импульсы заданной частоты
2. Импульсы открывают транзисторный ключ
3. Через открытый ключ на светодиоды подается ток
4. Светодиоды генерируют яркую вспышку света
5. При закрытии ключа светодиоды гаснут

Частота вспышек регулируется изменением параметров генератора импульсов. Яркость определяется мощностью используемых светодиодов.

Компоненты для сборки автомобильного светодиодного стробоскопа

Для создания простого автомобильного стробоскопа на светодиодах своими руками потребуются следующие компоненты:

• Микросхема таймер NE555
• Мощные светодиоды (3-5 Вт) — 2-4 шт
• Транзистор MOSFET IRF540N
• Резисторы: 1 кОм, 10 кОм, 100 кОм
• Конденсаторы: 0.1 мкФ, 10 мкФ
• Потенциометр 100 кОм
• Диод 1N4007
• Печатная плата, провода, корпус

Все компоненты легко найти в магазинах радиодеталей. Мощность и количество светодиодов подбирается исходя из желаемой яркости стробоскопа.

Варианты схем светодиодного стробоскопа

Существует несколько вариантов схем стробоскопа на светодиодах, отличающихся сложностью и функциональностью:

1. Простейшая схема на таймере 555

Самая простая схема использует только таймер 555 в качестве генератора импульсов и транзистор для коммутации светодиодов. Позволяет регулировать только частоту вспышек.

2. Схема с регулировкой скважности

Добавление дополнительных компонентов позволяет независимо регулировать частоту и длительность вспышек. Дает больше возможностей настройки эффекта.

3. Многоканальная схема

Использует несколько независимых каналов для создания сложных световых эффектов. Позволяет имитировать «бегущие огни» и другие динамические эффекты.

4. Микроконтроллерная схема

Применение микроконтроллера (например, Arduino) значительно расширяет функционал — позволяет программировать сложные алгоритмы работы, добавлять датчики, управление по беспроводной связи и т.д.

Сборка и настройка автомобильного светодиодного стробоскопа

Процесс сборки простого автомобильного стробоскопа на светодиодах включает следующие этапы:

1. Подготовка печатной платы по выбранной схеме
2. Монтаж и пайка компонентов на плату
3. Подключение светодиодов через токоограничивающие резисторы
4. Монтаж платы и светодиодов в корпус
5. Подключение питания от бортовой сети автомобиля

После сборки необходимо настроить частоту вспышек с помощью потенциометра. Рекомендуемая частота для автомобильного применения — 1-4 Гц.

Применение светодиодного стробоскопа в автомобиле

Светодиодный стробоскоп в автомобиле может использоваться для следующих целей:

• Дополнительная сигнализация при аварийной остановке
• Привлечение внимания других участников движения
• Декоративная подсветка в тюнинге автомобиля
• Имитация спецсигналов (только на закрытых площадках!)

При установке стробоскопа важно соблюдать правила дорожного движения и не создавать помех другим водителям.

Преимущества самодельного светодиодного стробоскопа

Изготовление светодиодного стробоскопа своими руками имеет ряд преимуществ:

• Низкая стоимость по сравнению с готовыми устройствами
• Возможность точной настройки под свои потребности
• Развитие навыков электроники и схемотехники
• Удовлетворение от самостоятельно выполненной работы

При наличии базовых навыков пайки и работы с электроникой, сборка светодиодного стробоскопа станет интересным и полезным проектом для автолюбителя.

Меры безопасности при работе со стробоскопом

При использовании светодиодного стробоскопа необходимо соблюдать следующие меры безопасности:

• Не направлять яркий свет в глаза — это может вызвать временное ослепление
• Людям с повышенной светочувствительностью следует избегать длительного воздействия стробоскопических вспышек
• При монтаже в автомобиле обеспечить надежную изоляцию электрических соединений
• Не превышать допустимое напряжение питания компонентов схемы

При соблюдении этих простых правил самодельный светодиодный стробоскоп будет безопасным и надежным устройством.

схема, как сделать светодиодный маяк своими руками

Устройство, воспроизводящее непрерывный световой поток в импульсном молниеподобном режиме, применяется в различных областях – от индикации системы зажигания до подсветки дискотек и сигнальных устройств спецавтомобилей.

Рассмотрим, как своими руками сделать стробоскоп на светодиодах, как выглядит его схема и печатная плата, какие необходимые инструменты и компоненты для этого понадобятся, из каких этапов состоит сборка электроники, а также какие другие дополнительные процедуры понадобятся для приведения устройства в работоспособное состояние.

Содержание

• 1 Необходимые инструменты
• 2 Схема и печатная плата
• 3 Необходимые компоненты
• 4 Сборка электроники
• 5 Подготовка корпуса
• 6 Завершение работ
• 7 Основные выводы

Необходимые инструменты

Для изготовления стробоскопа на базе светодиодов своими руками понадобится следующий набор инструментов и приспособлений:

1. Измерительное устройство.
2. Набор отверток.
3. Плоскогубцы.
4. Паяльная станция или паяльник с необходимыми компонентами.
5. Дрель или шуруповерт.
6. Нож по дереву.
7. Фломастер.
8. Наждачка.

Важно! При внедрении в схему стробоскопа очень мощных светодиодов возникающие вспышки света могут негативно сказаться на зрении. Поэтому в ходе работы устройства нужно исключить прямой зрительный контакт с подобным светоисточником, например, установив матовый рассеиватель.

Схема и печатная плата

Сделать стробоскоп на светодиодах можно по нескольким схемам. Одной из самых простых и доступных является следующая:

В основе такой схемы используется таймер типа таймер LM555, либо его зарубежный аналог NE555. Он производит импульсы, параметры которых определяются потенциометром или резистором. Особенностью данной модели является то, что плата может включать и 3, и 10 и любое другое количество диодов. Главное преимущество такой схемы – стабильность импульсов и независимость их от потенциала АКБ.

Необходимые компоненты

К выше рассмотренной схеме стробоскопа на светодиодах понадобятся следующие основные компоненты с соответствующими характеристиками:

C1	1uF 50V
C2	1000uF 16V
D1	1N4148
IC1	LM555N
Q1	IRFZ44N
R1	100k
R2	10k
R3	56
R4	5,6 2W
RV1	1M (variable resistor or potentiometer)
LED1-LED60	5mm white water clear ultra bright LED

Для сборки схемы потребуется корпус. Можно использовать пластиковую или металлическую основу. Его размеры должны соответствовать пространственному расположению светодиодов, платы и электронной начинки в стробоскопе. Например, для 60-диодной модели его размеры будут около 100х70х30 мм.

Для того чтобы закрыть диоды сверху, понадобится фрагмент оргстекла или другого светопропускающего или матового материала, аналогичный по ширине и длине. Также потребуются винты на восемь М3, пара небольших винтов для фиксации выключателя, стальные держатели (отрезков трубки) размером – 5х22 и 5х10.

Еще потребуется холдер от элемента питания на девять вольт, отрезок проводника, разъем для подключения питания постоянного тока, выключатель и регулятор резистора для переменного тока.

Совет! Обязательными элементами схемы светодиодного стробоскопа являются резисторы. Измерить их основной рабочий параметр – сопротивление – можно мультиметром, а также определить по цветовой маркировке в таблице или вычислить на специальном онлайн-калькуляторе.

Сборка электроники

Сборка схемы стробоскопа осуществляется точно в соответствии с рассмотренной выше схемой. Лед-элементы спаиваются по принципу – катод к аноду соседнего и т. д. Крайние контакты припаиваются к проводникам с коннектором. Выключатель соединяется с холдером для элемента питания. Это позволит работать лампам прибора даже если он будет выключен – при воткнутом в разъем DC-адаптере, как показано на рисунке.

При выборе мощных светодиодов неизбежным результатом их работы будет производство тепла. Металлический корпус может послужить в этом случае в качестве радиатора.

Подготовка корпуса

Когда светодиоды, транзистор и прочие электронные компоненты собраны в одну схему, необходимо подготовить корпус будущего стробоскопа. Прежде всего нужно сделать крепежные отверстия и разъемы:

1. Для закрепления рассеивателя, платы и корпуса проделываются трехмиллиметровые отверстия для установки держателей и закручивания винтов.
2. Между платой для светодиодов и пластиковой пластиной устанавливаются держатели на 10 мм, а для скрепления всех деталей – на 22 мм.

Завершение работ

Когда вся схема стробоскопа на светодиодах собрана, его можно подключить к питанию и проверить на работоспособность. Рассмотренный пример позволяет использовать различные источники питания:

1. Блок питания от 6 до 12 вольт – создает разный уровень свечения и яркость в зависимости от требуемой задачи в разных помещениях.
2. Элемент питания на 9 вольт. Помешается непосредственно внутри корпуса и дает возможность использовать стробоскоп в автономном режиме вне помещения.

При использовании качественных фирменных компонентов стробоскоп будет работать достаточно долго и не потребует ремонта в ближайшие десятилетия.

Рекомендация! Чтобы стробоскоп излучал различными цветами, вместо обычных светодиодов в схему нужно внедрить RGB-элементы с контроллером.

Как вариант, можно наклеить цветную пленку на рассеиватель.

Основные выводы

Чтобы изготовить своими руками стробоскоп на базе одноцветных или RGB светодиодов, необходимы следующие инструменты и компоненты:

1. Линейка, отвертки, плоскогубцы, наждачка.
2. Дрель или шуруповерт, винты, держатели.
3. Паяльник с набором принадлежностей.
4. Корпус, светодиоды, электронные компоненты, провода, оргстекло.

Собранная схема стробоскопа на простых светодиодах может работать от батареи в девять вольт, размещаемой в его корпусе, и от сетевого блока питания номиналом от 6 до 12 вольт, выдавая разную яркость светового потока.

Если вы знаете другую, простую или сложную схему стробоскопа на светодиодах для конкретной области применения, обязательно поделить этой информацией в комментариях.

Предыдущая

СветодиодыХарактеристики, виды и особенности сверхярких светодиодов

Следующая

СветодиодыКак собрать и подключить светодиодную ленту с датчиком движения

СТРОБОСКОП СВОИМИ РУКАМИ

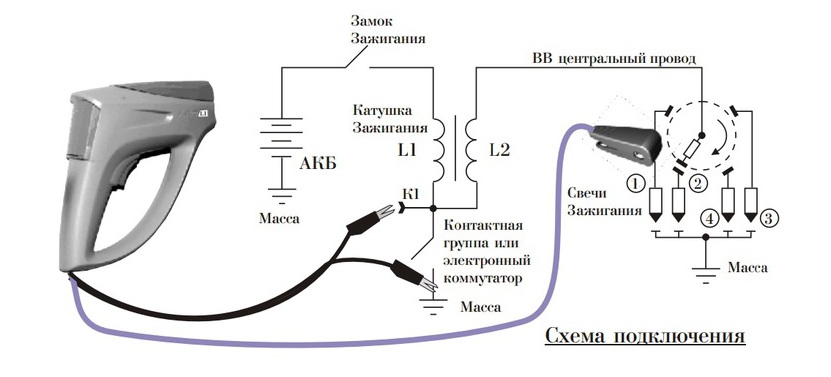

Зачем нужен стробоскоп? Автолюбитель, с помощью стробоскопа сможет в течение нескольких минут проверить и отрегулировать зажигание на своем автомобиле, а также проверить работоспособность центробежного и вакуумного регуляторов опережения. Представляется интересным, спаять такой прибор своими руками. Конечно импульсные лампы обеспечивают высокую яркость вспышек, но у них ограниченный срок службы, поэтому выбор пал на светодиоды. LED приборы служат очень долго, но яркость их свечения меньше, что вынуждает использовать в излучателе группу из нескольких штук.

   Для синхронизации вспышек с моментом ВМТ использован индуктивный датчик. Такой датчик стабильнее емкостного. Принципиальная схема стробоскопа показана на рисунке. Его основа – микроконтроллер. Контроллер обеспечивает защиту светодиодов от повреждения в случае аварийного превышения напряжения питания.

   Максимально допустимый ток – 1 А. Защиту обеспечивает микроконтроллер, контролируя напряжение питания. Через делитель напряжения R3, R4 напряжение, пропорциональное питанию, подается на вход PB1 микроконтроллера. Номиналы делителя подобраны так, что при превышении значения 18 В контроллер прекращает формирование импульсов, предохраняя светодиоды от повреждения. Диод VD1 защищает стробоскоп от ошибочной перемены полярности напряжения питания.

   В не подвергавшейся программированию микросхеме записан калибровочный байт, который должен остаться неизменным. Если микросхема подвергалась программированию или стиранию, следует вновь считать калибровочный байт в программаторе и записать его в старший и младший разряды слова по адресу $1FF. В файл программы калибровочный байт не включен, т. к. он индивидуален для каждого экземпляра микроконтроллера. Прошивка для микроконтроллера и чертёж печатной платы стробоскопа в архиве. Транзистор BUZ71A можно заменить аналогичным полевым транзистором с допустимым импульсным током стока не менее 3А, например IRLZ14, IRL510, IRL530N. Светодиод – любой мощный.

   Катушка стробоскопа мотается на кольцевом феррите с внутренним диаметром 12 мм 2000НМ. Наружный диаметр не критичен, а внутренний должен превышать диаметр высоковольтного провода к свече зажигания на несколько миллиметров. Расколоть кольцо такого размера не сложно, но можно приобрести два одинаковых кольца и сточить половину каждого из них на наждаке, добиваясь по возможности плотного, с минимальным зазором, прилегания торцов получившихся полуколец. Потом нужно намотать на нем катушку из 100 витков провода ПЭВ-2 диаметром 0,1…0,2 мм. Половинки датчика вклеивают в углубления губок бельевой прищепки подходящего размера с помощью силиконового автогерметика. Выводы катушки подпаивают к двухпроводному экранированному кабелю длиной около метра, экранирующую оплетку припаивают к корпусу зажима. Для самодельного автомобильного стробоскопа подойдет подходящий по размерам корпус от фонарика.

   Размеры печатной платы стробоскопа могут быть еще меньше, если использовать микроконтроллер, полевой транзистор и резистор R6 в корпусах для поверхностного монтажа. Стробоскоп не требует налаживания. Убедиться в его работоспособности можно, если отпаять от платы датчик и замкнуть точку соединения резисторов R1 и R2 с цепью питания +14 В. В момент замыкания светодиод кратковременно вспыхнет. Если на работающем двигателе прибор работает плохо, снимите зажим с датчиком с высоковольтного провода и разверните его. Эдуард Я.

LED Strobe Light Circuit

6 месяцев назад 9 января 2022 г. by Shagufta Shahjahan

4011 просмотров

В этом коротком самодельном руководстве давайте создадим схему светодиодного стробоскопа, используя обычную микросхему таймера 555. Стробоскопический свет или стробоскопический свет — это тот, который может создавать непрерывные вспышки света. Следовательно, мы изготавливаем эту схему, используя микросхему таймера 555 для установки задержки между каждым пламенем и мощную светодиодную лампу в качестве источника света.

Таким образом, в конце этого короткого самоучителя вы также будете хорошо осведомлены о том, как использовать микросхему таймера 555 в моностабильном режиме и как вычислить время задержки для этих типов схем.

Buy From Amazon

Hardware Component

The following components are required to make LED Strobe Light Circuit

S. No	Component	Value	Qty
1	NE555 IC		1
2	Resistor	10K, 10M Var	1, 1
3	Breadboard	–	1
4	Capacitor	0,01UF, 0,1 UF	1, 1
5	Соединение проводов	—	1
6	Высокая мощность. 0020	7	Аккумулятор	9V	1

NE555 IC Pinout

Для подробного описания расписной работы, функций размерных и спецификаций.

Принцип работы схемы довольно прост и удобен — вся схема питается от 9-вольтовой батареи. Если он выглядит стабильным, это означает, что он горит так быстро, что невооруженным глазом это незаметно. Чтобы постоянно изменять потенциометр, чтобы колебаться, как быстро он должен колебаться. Тогда вы сможете лучше видеть свои светодиодные вспышки.

Таким образом, мы создали рабочий светодиодный стробоскоп. Я надеюсь, что вам понравился урок, и он у вас получился; если нет, опубликуйте свои проблемы в сегменте комментариев, и я вытащу вас.

Применение и использование

• Это полезное устройство для проверки и контроля качества различных продуктов без ущерба для производительности.

Похожие сообщения:

Транзисторы

и микросхема таймера 555 Конструкция светодиодной стробоскопической схемы

Нет ничего более увлекательного, чем наблюдать, как электрическая цепь включает и выключает светодиод. Создать световой стробоскоп несложно, если использовать подходящую схему привода. В любом магазине DIY найдется то, что вам нужно. В этой статье основное внимание уделяется двум простым способам сборки стробоскопа своими руками, таким как метод на основе транзистора и метод на основе таймера IC 555. В этой статье вы сможете изучить множество вариантов контроллеров стробоскопов. Кроме того, в этой статье представлены самодельные стробоскопические контроллеры в зависимости от их энергопотребления, такие как самодельный стробоскопический контроллер с питанием от переменного напряжения, самодельные стробоскопические контроллеры с питанием от постоянного напряжения. Тем не менее, большинство цепей работают при напряжении 12 В (схемы стробоскопов на 12 В)

1. 1. Транзисторный метод
2. 2. Таймер IC 555, метод

Вы попали на правильный сайт, если хотите узнать больше о стробоскопах своими руками и о том, как они работают.

Введение

Стробоскопическое устройство создает стробоскопические эффекты. Проще говоря, светодиодный стробоскоп излучает интенсивные вспышки света. Он создает устойчивую, мощную вспышку света. Синие и красные фары на полицейской машине — отличная иллюстрация стробоскопа.

Проблесковые огни полезны в качестве инструмента самообороны в дополнение к освещению. В настоящее время они играют значительную роль в фонарях. Типичные источники света для стробоскопических комплектов включают светодиоды, галогенные лампы и ксеноновые лампы-вспышки. Кроме того, они являются стандартным механизмом мигания в клубах и на вечеринках. Стробы имеют быстрое время перезарядки и диапазон выходной мощности для полной вспышки от 100 до 1000 Вт. Прежде всего, специальное осветительное оборудование излучает быструю вспышку светодиодного стробоскопа, создающего стробоскопические эффекты. Они также используются в промышленных, коммерческих и медицинских целях.

Термины «стробоскопическая вспышка» и «стробоскопический свет» часто неправильно понимаются любителями электроники. Не менее привлекательна стробоскопическая вспышка света. В результате они служат нескольким целям в качестве развлекательного оборудования. Однако энергия вспышки является ключевым различием между стробированием и вспышкой. Однако вспыхивает стробоскоп, и манера вспышки, несомненно, различна.

Кроме того, используются более мощные и очень короткие импульсы света, стробоскопы. В то же время у стробоскопа есть импульсный свет. В отличие от мигания, двойная вспышка стробоскопа предназначена для создания резких мигающих световых вспышек (2 x 20 мс в секунду). Хотя у вспышек явно короткая продолжительность вспышки по сравнению со стробоскопами, они также имеют более длительное время перезарядки и менее точную цветопередачу.

Метод 1: на основе транзисторов

Электронный компонент, известный как транзистор, может использоваться в цепях для усиления или переключения электрических импульсов или мощности, что позволяет создавать широкий спектр электронных устройств. Два PN-диода, соединенные встречно-параллельно, образуют транзистор. Он имеет выводы эмиттера, базы и коллектора в качестве трех выводов. Фундаментальный принцип транзистора заключается в том, что он позволяет вам изменять интенсивность гораздо меньшего тока, протекающего через второй канал, для регулирования тока, протекающего через один канал.

Транзистор является компонентом усиления. Он присутствует в ценных предметах, таких как слуховые аппараты, одно из первых устройств, которые люди использовали до появления транзисторов. Слуховые аппараты используют небольшой микрофон для улавливания шумов из окружающей среды и преобразования их в различные электрические токи. Кроме того, микрофоны встроены в транзистор, который усиливает крошечный громкоговоритель, так что вы можете слышать улучшенную версию звуков вокруг вас.

Кроме того, транзисторы служат переключателями. Крошечный электрический ток может вызвать протекание значительно более значительного тока через одну из частей транзистора и наоборот.

Все компьютерные микросхемы работают одинаково. Например, микросхема памяти состоит из сотен транзисторов, каждый из которых может быть включен или выключен по отдельности. У каждого транзистора есть два возможных состояния, что позволяет ему независимо хранить целые числа 0 и 1. С миллиардами транзисторов и таким же количеством символов и цифр чип может хранить много нулей и единиц.

В этой статье представлены несколько конструкций схем в зависимости от компонентов.

1. 1. Простой контроллер стробоскопа, сделанный своими руками
2. 2. Контроллер стробоскопа для лампы фонарика своими руками
3. 3. Контроллер стробоскопа для лазера своими руками
4. 4. Контроллер стробоскопа для лампы переменного тока своими руками

Все эти цепи прошли процесс тестирования нашими модераторами цепей, чтобы убедиться в их работоспособности. Таким образом, пользователи могут выбрать любую схему и начать строить по своему вкусу.

Простой контроллер стробоскопа, сделанный своими руками

Список компонентов:

1. 1. 330 Ом x 1
2. 2. Предустановка 100 000 (POT) x 1
3. 3. 1 кОм x 2
4. 4. 56 кОм x 1
5. 5. 10 мкФ x 2
6. 6. BC547 x 2
7. 7. Светодиоды x 2

Как и в схеме 1, в схеме используется напряжение постоянного тока 12 В. Следовательно, эта схема представляет собой схему стробоскопа на 12 В. Однако, чтобы использовать входное напряжение 5 В, рекомендуется не использовать резистор 330 Ом из-за падения напряжения.

Контур 1

Предустановка 100k может изменить частоту освещения, переключившись на соответствующее сопротивление. Схема стробоскопа на 12В может быть дополнительно модифицирована следующим образом.

Цепь 2

Список компонентов:

1. 1. 680 Ом x 2
2. 2. 10K x 2
3. 3. Предустановка 100K x 2
4. 4. BC547 x 2
5. 5. 10 мкФ/25 В x 2
6. 6. Светодиоды x 2

Самодельный контроллер стробоскопа для лампы накаливания

Здесь в качестве источника света используется лампа фонарика, как показано на схеме ниже. Здесь заметны небольшие изменения в схеме стробоскопа 12v.

Цепь 3

Список компонентов:

1. 1. 680 Ом x 3
2. 2. 10K x 2
3. 3. Предустановка 100K x 2
4. 4. BC547 x 2
5. 5. СОВЕТ127
6. 6. 10 мкФ/25 В x 2
7. 7. Лампа фонарика (мотоцикл)

В этой схеме стробоскопа на 12 В используется PNP-транзистор TB122. Это упрощает процесс стробоскопа. Тем не менее, пресеты 100k необходимо соответствующим образом настроить для достижения лучших результатов.

Самодельный контроллер стробоскопа для лазера

Небольшая модификация приведенной выше схемы стробоскопа на 12 В позволяет использовать лазерный свет вместо светодиодов или мотоциклетных ламп, как показано в схеме 4. :

1. 1. 680 Ом x 3
2. 2. 10K x 2
3. 3. Предустановка 100K x 2
4. 4. BC547 x 2
5. 5. СОВЕТ122
6. 6. 10 мкФ/25 В x 2
7. 7. Лазерный диод
8. 8. Стабилитрон (Напряжение стабилитрона не должно быть больше напряжения лазерного луча)

Лазерные фонари очень популярны в последнее время. Большинство проектов DIY, как правило, включают в свои проекты хотя бы один лазерный луч. Вышеприведенная схема демонстрирует простой способ использования лазера в качестве стробоскопа своими руками. В нескольких модификациях можно отчетливо заметить. Диод Зенера можно использовать в зависимости от спецификации максимального напряжения лазера. Значение стабилитрона можно найти в паспорте лазерного диода. Причиной использования стабилитрона является защита лазерного диода. Стабилитрон гарантирует, что через него проходит правильный ток, поэтому он не будет получать слишком много света, чтобы причинить какой-либо вред. Стабилитрон работает, обеспечивая постоянный ток и постоянное напряжение.

Самодельный контроллер стробоскопа для лампы переменного тока

Основное различие между переменным и постоянным напряжением заключается в том, что полярность волны в переменном напряжении меняется со временем и всегда остается неизменной в постоянном напряжении. Все вышеперечисленные схемы рассчитаны на использование постоянного напряжения. Следующая схема показывает, как использовать лампу переменного тока в качестве стробоскопа своими руками. Эта схема имеет два основных изменения. Присутствует участие симистора, и в схеме используются напряжения переменного и постоянного тока. Напряжение постоянного тока работает как первичная цепь стробоскопа, в то время как напряжение переменного тока приводит в действие лампу переменного тока с помощью симистора.

Цепь 5

Список компонентов:

1. 1. 680 Ом x 3
2. 2. 10K x 2
3. 3. Предустановка 100K x 2
4. 4. BC547 x 2
5. 5. 10 мкФ/25 В x 2
6. 6. Лампа переменного тока (230 В / 120 В)
7. 7. Триак = BT136

Метод 2: На основе 555 Ttimer IC

В этом разделе статьи мы представляем два самодельных контроллера стробоскопов с использованием 555 IC таймера.

1. 1. Контроллер стробоскопа с одним светодиодом
2. 2. Контроллер стробоскопа Police Light

Модель 555 представляет собой нестабильный мультивибратор в этой цепи светодиодного стробоскопа высокой интенсивности. На выходе он будет обеспечивать прямоугольные импульсы, которые являются постоянными. Светодиод будет включаться и выключаться этими импульсами. Изменяя потенциометр, подключенный к цепи, мы можем изменить скорость, с которой мигает светодиод. Это время зависит от рабочего цикла прямоугольной волны. Несколько приложений используют 555 IC, некоторые из них следующие.

• В самолетах, чтобы показать свое присутствие.
• В полицейских автомобилях и машинах скорой помощи.
• В развлекательных целях.

Кроме того, благодаря простоте установки и обращения, таймер 555 можно использовать во многих проектах DIY.

Самодельный контроллер стробоскопа с одним светодиодом

В этом разделе статьи представлен простой, но эффективный метод использования микросхемы 555 для разработки самодельных контроллеров стробоскопа.

Цепь 6

Список компонентов:

1. 1. Аккумуляторная батарея 12 В или источник питания постоянного тока
2. 2. Таймер IC 555
3. 3. Питающие провода 12 В
4. 4. Макет
5. 5. Переменный резистор 100 кОм (1 МОм)
6. 6. Керамический конденсатор (0,1 мкФ, 0,01 мкФ)
7. 7. Белый светодиод высокой мощности размера Т-1 ¾
8. 8. Резистор 10 кОм, 10 Ом/1 Вт (10 кОм)

Вышеупомянутые компоненты необходимы для самодельного контроллера стробоскопа, использующего микросхему таймера 555. Таймер IC 555 размещен с несколькими переменными и постоянными резисторами, как показано на схеме стробоскопа 12 В. Эта схема стробоскопа на 12 В питается от источника питания постоянного тока на 12 В. Если вы используете внешний источник питания, установите напряжение на 12 вольт. Соединители питающих проводов также необходимы для подключения отдельного резистора и конденсатора к таймеру 555. Соединение схемы можно объяснить следующим образом. Сначала подключите положительную клемму источника питания, в данном случае источника питания постоянного тока 12 В, к контактам 4 и 8 таймера IC 555. Затем подключите отрицательную клемму источника питания, которую также можно назвать клеммой заземления в эту схему, к контакту 1 таймера IC 555. Затем клеммы конденсатора можно подключить, как показано на схеме стробоскопа 12 В. Затем переменный резистор и постоянный резистор размещаются между шестым и седьмым контактами таймера IC 555. Пороговый конденсатор емкостью 0,1 мкФ подключается между землей и контактом 2 таймера IC 555. Конденсатор 0,01 мкФ должен подключаться через контакт 5 таймера IC 555 и заземление. Затем между контактом 7 микросхемы таймера и держателем батареи необходимо поместить резистор 10 кОм. В качестве последнего шага выходной контакт таймера IC 555 (вывод 3) можно использовать для подключения светодиодов, как показано на схеме 6.9.0007

Объяснение работы микросхемы таймера 555

В этой конструкции микросхема таймера 555 будет работать как нестабильный мультивибратор. На выходе он будет непрерывно создавать прямоугольные импульсы. Анод и катод — это две клеммы белого светодиода мощностью 1 Вт. Продолжительность этих волн, которые включают и выключают светодиод, определяется рабочим циклом прямоугольной волны. Регулируя ручку потенциометра, мы можем изменить частоту мигания светодиода. Используйте светодиодный радиатор со светодиодом, если вы хотите, чтобы эта схема работала непрерывно.

Самодельный контроллер стробоскопа полицейского фонаря

Цепь 7

Мы использовали две идентичные нестабильные схемы, настроенные на разные частоты, чтобы создать эту схему мигающего светодиода в стиле полицейского стробоскопа. Поскольку первая микросхема таймера 555 имеет большой конденсатор, переключение выхода занимает больше времени. Выход переключается очень быстро второй микросхемой таймера 555, так как она имеет меньший конденсатор. При наличии положительного напряжения на аноде и отрицательного напряжения на катоде загорается первая группа светодиодов (красные светодиоды). Этот сценарий возникает, когда выходы первой и второй ИС таймера 555 включены одновременно. При одновременном выключении выходов первой и второй ИМС таймера 555 происходит описанный выше сценарий. Следовательно, только первая группа светодиодов имеет шанс загореться, когда включен выход первых 555 таймеров IC. Они мигают с частотой, с которой вторая микросхема таймера 555 переключает выход. Подобно тому, как только вторая группа светодиодов имеет шанс загореться, когда первая микросхема таймера 555 переключает выход, и они мигают с той же частотой, что и вторая микросхема таймера 555. Этот цикл можно повторять бесконечно, чтобы обеспечить заметный эффект светодиодных мигалок, напоминающий мигалки полицейских машин. Конструкция контроллера стробоскопа своими руками показана на схеме 7.

Заключение

В этой статье представлены несколько способов реализации самодельного контроллера стробоскопа. Здесь статья посвящена проектированию схем на основе транзисторов и таймеров 555 IC.
