Как собрать усилитель сабвуфера на микросхеме TDA2030. Какие компоненты понадобятся для сборки. Как работает схема усилителя. Какие характеристики у готового устройства. Какие существуют варианты модификации схемы.
Основные характеристики усилителя сабвуфера на TDA2030
Усилитель на микросхеме TDA2030 обладает следующими ключевыми характеристиками:
- Выходная мощность: до 14 Вт (до 30 Вт при добавлении дополнительного каскада)
- Напряжение питания: двухполярное ±15 В
- Рабочий диапазон частот: 20-200 Гц
- Класс усиления: AB
- Корпус микросхемы: Pentawatt Horizontal
- КПД: до 70%
- Коэффициент нелинейных искажений: менее 0,5%
Данный усилитель отлично подходит для создания компактного и мощного сабвуфера для домашней аудиосистемы или автомобиля. Какие еще преимущества дает использование TDA2030 в качестве основы усилителя?
Преимущества использования микросхемы TDA2030
TDA2030 обладает рядом важных достоинств для применения в усилителях сабвуферов:
- Широкий диапазон рабочих напряжений (до 36 В)
- Встроенная защита от перегрева и короткого замыкания
- Малое количество внешних компонентов
- Низкий уровень шумов
- Высокая линейность усиления
- Доступность и низкая стоимость
Благодаря этим особенностям TDA2030 позволяет создать надежный и качественный усилитель сабвуфера с минимальными затратами. Какие компоненты потребуются для сборки устройства?
Необходимые компоненты для сборки усилителя
Для сборки усилителя сабвуфера на TDA2030 понадобятся следующие компоненты:
- Микросхема TDA2030 — 1 шт
- Резисторы:
- 22 кОм — 2 шт
- 680 Ом — 2 шт
- 1 Ом — 2 шт
- Конденсаторы:
- 0,1 мкФ — 2 шт
- 0,22 мкФ — 2 шт
- 2,2 мкФ/16В — 1 шт
- 22 мкФ/25В — 2 шт
- 100 мкФ/25В — 2 шт
- Монтажные провода
- Динамик сабвуфера
- Источник питания ±15В
- Печатная плата
- Радиатор для TDA2030
Как видно, набор компонентов достаточно простой и доступный. Рассмотрим подробнее принцип работы схемы усилителя.
Принцип работы схемы усилителя сабвуфера на TDA2030
Схема усилителя сабвуфера на TDA2030 работает следующим образом:
- Входной аудиосигнал подается на вывод 1 микросхемы через разделительный конденсатор C1.
- Резисторы R1 и R2 задают коэффициент усиления схемы.
- Конденсатор C2 обеспечивает частотную коррекцию.
- Усиленный сигнал снимается с вывода 4 микросхемы.
- Конденсатор C5 отфильтровывает постоянную составляющую.
- Резистор R5 и конденсатор C4 образуют фильтр Баттерворта, ограничивающий полосу пропускания в области высоких частот.
- Выходной сигнал через разделительный конденсатор C6 подается на динамик.
Таким образом реализуется усиление низкочастотного сигнала для сабвуфера. Какие модификации можно внести в схему для улучшения характеристик?
Варианты модификации схемы усилителя
Базовую схему усилителя сабвуфера на TDA2030 можно модифицировать следующими способами:
- Добавить второй каскад на TDA2030 для увеличения выходной мощности до 30 Вт
- Использовать мостовое включение двух TDA2030 для получения до 40 Вт мощности
- Добавить активный фильтр низких частот на операционном усилителе
- Реализовать схему плавного включения для защиты динамика
- Добавить светодиодную индикацию включения и перегрузки
- Применить импульсный блок питания вместо трансформаторного
Эти модификации позволят улучшить характеристики и функциональность усилителя. Какие меры нужно предпринять при сборке устройства?
Рекомендации по сборке и настройке усилителя
При сборке усилителя сабвуфера на TDA2030 следует учитывать следующие моменты:
- Использовать качественные компоненты с допуском не хуже 5%
- Обеспечить хороший теплоотвод для микросхемы TDA2030
- Применять печатную плату с широкими дорожками питания
- Разделить силовые и сигнальные цепи при разводке
- Использовать качественные разъемы и провода
- Тщательно настроить фильтр низких частот
- Проверить отсутствие постоянной составляющей на выходе
Соблюдение этих рекомендаций позволит собрать надежно работающий усилитель с хорошими характеристиками. Какие выводы можно сделать о данной схеме?
Заключение
Усилитель сабвуфера на микросхеме TDA2030 обладает следующими ключевыми преимуществами:
- Простота схемы и доступность компонентов
- Хорошие характеристики усиления при компактных размерах
- Возможность легкой модификации для увеличения мощности
- Надежность работы благодаря встроенным защитам
- Низкая стоимость готового устройства
Данная схема отлично подходит для самостоятельной сборки компактного и мощного сабвуфера. При грамотной реализации она обеспечит качественное звучание низких частот в домашней аудиосистеме или автомобиле.
схема усилителя мощности НЧ 8 Вт
Хотя TDA2030 способен выдавать 20 Вт мощности звука, я намеренно уменьшил выходную мощность примерно до 8 Вт, чтобы управлять динамиками мощностью 10 Вт. Этого более чем достаточно для небольшой комнаты. Входная чувствительность 200 мВ. Более высокие уровни входного сигнала, естественно, дадут больший выход, но при этом не должно быть слышно искажений.
Содержание
- Усилитель на микросхеме TDA2030 мощностью 8 Вт
- Схема с двухполярным напряжением питания мощностью 18 Вт
- Схема однополярного включения
- Усилитель с выходной мощностью 35 Вт с транзисторами установленных на радиаторах
- Усилитель включенный по схеме в мост, используя при этом пару микросхем TDA2030 с общей на выходе мощностью 32 Вт.
- Принципиальная схема усилителя на 3 полосы с включенными в нее частотными фильтрами
Усилитель на микросхеме TDA2030 мощностью 8 Вт
Коэффициент усиления устанавливается резисторами 47 кОм и 1,5 кОм. Микросхема TDA2030 доступна по приемлемой цене и является хорошей заменой УНЧ для аудиосистем с низким и средним энергопотреблением. Кстати, именно эффективность динамика определяет, насколько «громкий» звук.
Эффективность громкоговорителя или уровень звукового давления (SPL) обычно указывается в дБ/метр. Динамический излучатель с уровнем звукового давления 97 дБ/м будет звучать громче, чем динамик с уровнем звукового давления 95 дБ/м.
Для тех, кому нужна мощность повыше, ниже предлагаются несколько вариантов подключения этой универсальной и популярной микросхемы. Этот усилитель отлично подходит для установки в автомобиль.
Схема с двухполярным напряжением питания мощностью 18 Вт
На представленной выше схеме показан стандартный вариант включения микросхемы TDA2030 как неинвертирующего усилителя.

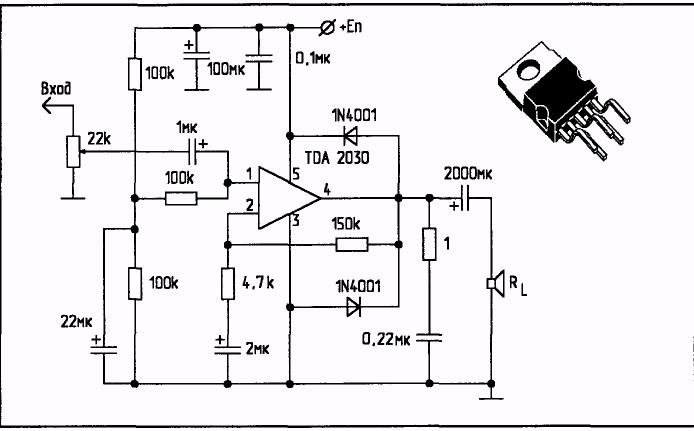

Схема однополярного включения
Так как микросхема TDA2030 является универсальным прибором, то ее можно применять как усилитель мощности звука в составе однополярного блока питания.
Построенная по такому варианту схема, будет работать с напряжением питания до +36v, в отличии от двухполярного БП, где требуется питание +/- 18v.
Обозначенные в схеме выпрямительные диоды 1N4007, при необходимости можно поменять на диоды имеющие схожие параметры. Хотя у 1N4007 характеристика и так довольно приличная:
| Значение | Параметры |
|---|---|
| Предельный долговременный прямой ток при 75°С | 1.0 А |
| Предельный импульсный ток при длительности импульса 3.8 мс | 30 А |
| Падение напряжения на диоде при токе 1.0А | 1.1 В |
| Интервал рабочих температур | -65…+175°С |
| предельная рабочая частота | 1 МГц |
Усилитель с выходной мощностью 35 Вт с транзисторами установленных на радиаторах
Этот вариант схемы усилителя использует микросхему TDA2030 в качестве драйвера для выходного каскада, созданного на комплементарной паре биполярных транзисторах средней мощности Q1 BD538 (p-n-p ) и Q2 TIP41C (n-p-n).
Если возникнут затруднения с поиском выше обозначенных транзисторов, то их можно заменить также на отечественную комплементарную пару, например: КТ819 и КТ818.
Обратите внимание! Силовые транзисторы выходного каскада обязательно нужно устанавливать на теплоотвод с достаточной площадью рассеивания тепла, кроме этого, микросхема также должна быть размещена на отдельном радиаторе.
Данная схема при напряжении питания +/- 18v, обеспечивает выходную мощность 35 Вт.
Усилитель включенный по схеме в мост, используя при этом пару микросхем TDA2030 с общей на выходе мощностью 32 Вт.
Представленные выше схемы могут усиливать аудио сигнал только одного канала. В случае построения стерео усилителя, потребуется делать идентичную плату для другого канала. Однако, представленная ниже схема обеспечит вам возможность сборки как моно усилителя, так и стерео. В стерео варианте вы получите мощность 32 Вт.
Здесь показана схема используемая двухканальное усиление сигнала:
В данном случае, нет никакой сложности, всего лишь две идентичные схемы усилителя.
Принципиальная схема усилителя на 3 полосы с включенными в нее частотными фильтрами
Ниже предлагается схема УМЗЧ, построенного на трех микросхемах TDA2030
Для воспроизведения нижних частот здесь задействован усилитель НЧ, собранным на паре мощных транзисторах. Как отмечалось выше, в этой версии можно применять выходные транзисторы, способные обеспечить необходимую мощность. При использовании средних и высоких частот применяется стандартное включение микросхемы.
Скачать даташит:
СХЕМА УМЗЧ TDA2030
Довольно простой усилитель для домашних колонок вы можете собрать своими руками. В его основе лежат две микросхемы-усилителя НЧ TDA2030 (К174УН19), стоимость этой микросхемы весьма мала, но при этом она обладает довольно неплохими параметрами.
Электрическая схема УМЗЧ
Перечень элементов схемы
- Bat1 = блок питания, батарейки/аккумулятор
- C1 = 10 µF
- C2 = 10 µF
- C3 = 100 nF
- C4 = 10 µF
- C5 = 10 µF
- C6 = 10 µF
- C7 = 0.
1 uF - C8 = 10 µF
- C9 = 10 µF
- C10 = 100 nF
- C11 = 10 µF
- OP1 = TDA2030
- OP2 = TDA2030
- R1 = 2 kOhm
- R2 = 150 kOhm
- R3 = 150 kOhm
- R4 = 2 kOhm
- R5 = 1 Ohm
- R6 = 2 kOhm
- R7 = 150 kOhm
- R8 = 150 kOhm
- R9 = 2 kOhm
- R10 = 1 Ohm
- R11 = 22 kOhm
- R12 = 22 kOhm
- SP1 = 15 Watt
- SP2 = 15 Watt
1 uFМикросхема TDA2030 имеет 5 выводов, а корпус TO220. И первую, и вторую TDA2030 обязательно нужно установить на какой-нибудь теплоотвод, термопасту использовать необязательно, но желательно.
Схема рассчитана на два входа, то есть в итоге мы получим стерео звук.
Максимальная мощность выдаваемая данным усилителем 18 Ватт на один динамик 4 Ом, а у нас их два, – это два источника звука с почти чистыми 18W, что весьма неплохо. Печатная плата испытана на работоспособность.
Скачать 18W.lay. Не забудьте отзеркалить её при печати, коль будете паять не со стороны дорожек.
У меня не оказалось подходящих динамиков, для демонстрации работы взял два по 4 Ома 3 Вт и ничего, качество воспроизведение аудио-звука мне лично понравилось. В комнате слышно отлично, на улице естественно хуже. Если поместить усилитель 2*18 Вт в нормальный корпус, то выйдут приличные колонки за маленькую стоимость.
В качестве источника аудио-сигнала можно использовать любой гаджет: mp3, смартфон или компьютер. На картинке показана распиновка стандартного штекера джек (Jack) 3,5 мм.
Питать усилитель звука на двух ТДА2030 можно от блока питания или от батареек/аккумуляторов. Напряжение от 12-44 Вольт, но реально заработает и меньше чем от двенадцати вольт. Если будет наблюдаться раздражающий гул в динамиках, то виноват БП и неэкранированные провода. Я использовал блок питания 13 В, 0.45 A (он выдает 17,8 вольт). Ток в режиме покоя составляет 60-70 mA, когда же включаем музыку – около 0,1 Ампера.
После успешной сборки схемы усилителя и подключения его к источнику электроэнергии, в динамиках вы услышите небольшой шум, но он пропадёт, как только подадите аудио-сигнал к входам схемы.
Ниже вы можете увидеть видео работы усилителя. К сожалению, микрофон камеры не смог передать истинную силу звука. На самом деле он намного громче, на 50% ползунка телефона уже неплохо, правда при полной мощности наблюдаются хрипы, искажения и другая нечисть.
Видео работы УМЗЧ
И вот ещё что – более половины активной китайской акустики имеет в качестве УМЗЧ именно микросхему 2030. Автор материала – EGOR.
